Bruksanvisning. Avfuktare A 700VTI, 230V - 1 -

Transkript

1 Bruksanvisning Avfuktare A 700VTI, 230V - 1 -

2 EG-FÖRSÄKRAN - 2 -

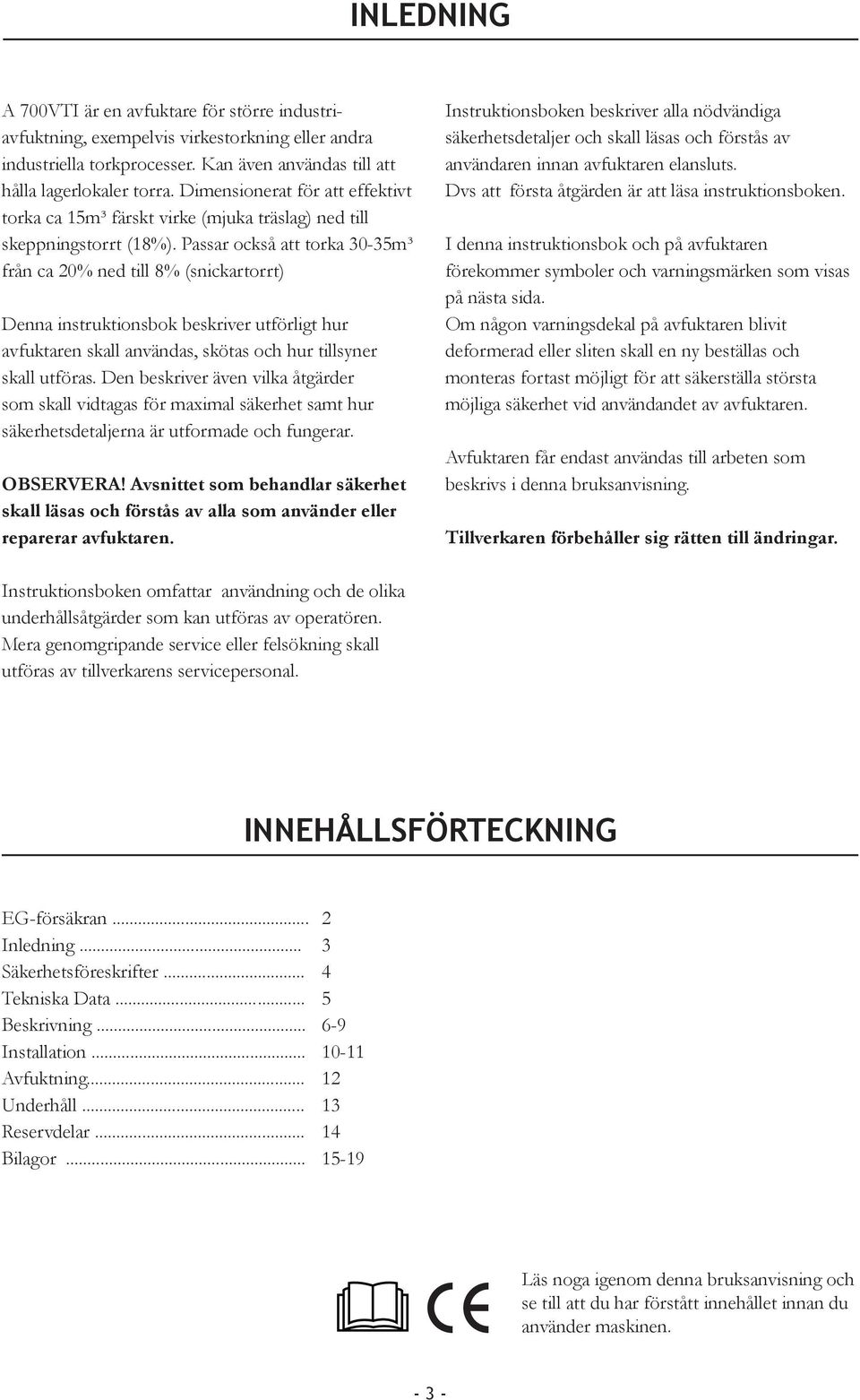

3 INLEDNING A 700VTI är en avfuktare för större industriavfuktning, exempelvis virkestorkning eller andra industriella torkprocesser. Kan även användas till att hålla lagerlokaler torra. Dimensionerat för att effektivt torka ca 15m³ färskt virke (mjuka träslag) ned till skeppningstorrt (18%). Passar också att torka 30-35m³ från ca 20% ned till 8% (snickartorrt) Denna instruktionsbok beskriver utförligt hur avfuktaren skall användas, skötas och hur tillsyner skall utföras. Den beskriver även vilka åtgärder som skall vidtagas för maximal säkerhet samt hur säkerhetsdetaljerna är utformade och fungerar. OBSERVERA! Avsnittet som behandlar säkerhet skall läsas och förstås av alla som använder eller reparerar avfuktaren. Instruktionsboken beskriver alla nödvändiga säkerhetsdetaljer och skall läsas och förstås av användaren innan avfuktaren elansluts. Dvs att första åtgärden är att läsa instruktionsboken. I denna instruktionsbok och på avfuktaren förekommer symboler och varningsmärken som visas på nästa sida. Om någon varningsdekal på avfuktaren blivit deformerad eller sliten skall en ny beställas och monteras fortast möjligt för att säkerställa största möjliga säkerhet vid användandet av avfuktaren. Avfuktaren får endast användas till arbeten som beskrivs i denna bruksanvisning. Tillverkaren förbehåller sig rätten till ändringar. Instruktionsboken omfattar användning och de olika underhållsåtgärder som kan utföras av operatören. Mera genomgripande service eller felsökning skall utföras av tillverkarens servicepersonal. INNEHÅLLSFÖRTECKNING EG-försäkran... 2 Inledning... 3 Säkerhetsföreskrifter... 4 Tekniska Data Beskrivning Installation Avfuktning Underhåll Reservdelar Bilagor Läs noga igenom denna bruksanvisning och se till att du har förstått innehållet innan du använder maskinen

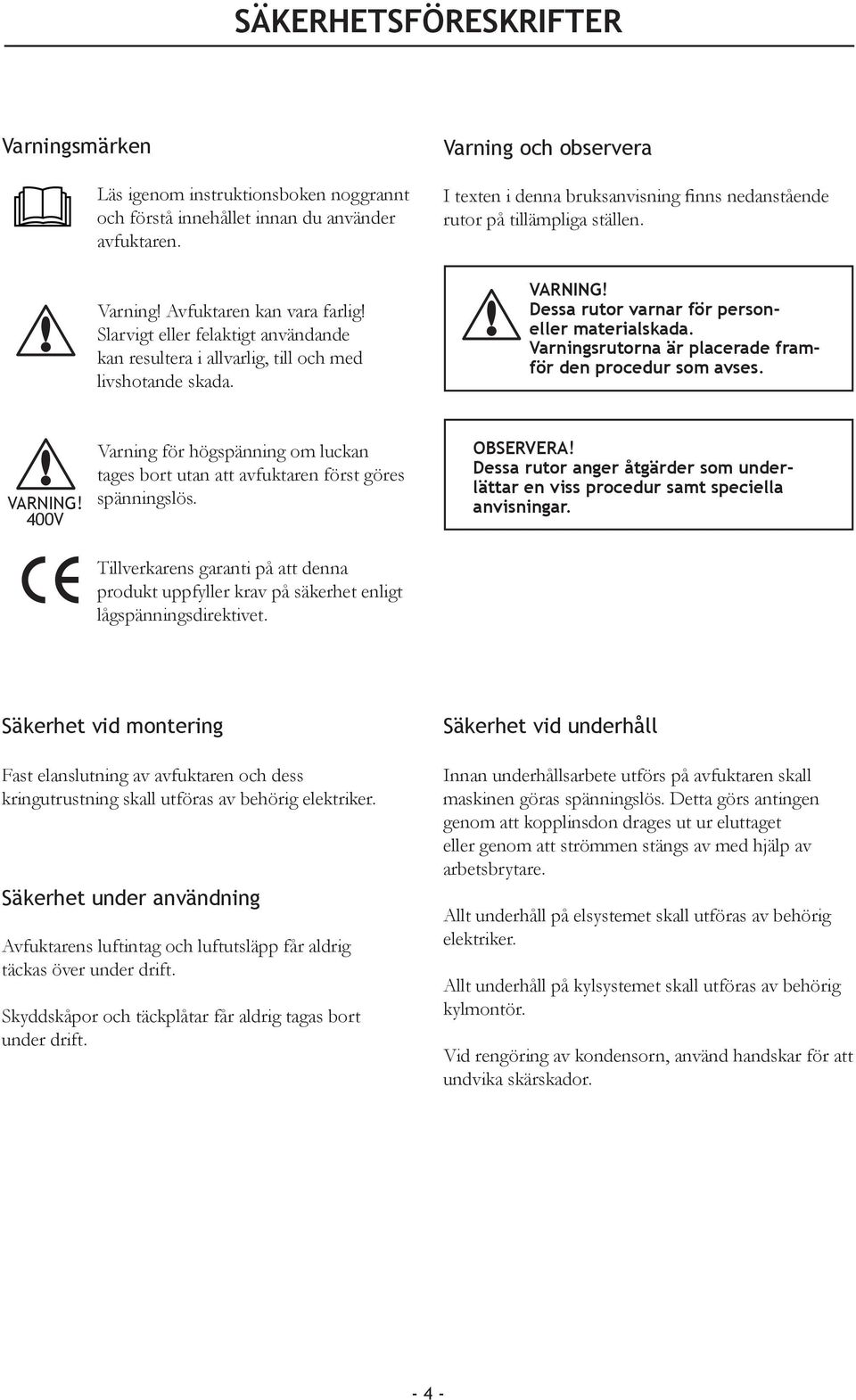

4 SÄKERHETSFÖRESKRIFTER Varningsmärken Läs igenom instruktionsboken noggrannt och förstå innehållet innan du använder avfuktaren. Varning! Avfuktaren kan vara farlig! Slarvigt eller felaktigt användande kan resultera i allvarlig, till och med livshotande skada. Varning och observera I texten i denna bruksanvisning finns nedanstående rutor på tillämpliga ställen. VARNING! Dessa rutor varnar för personeller materialskada. Varningsrutorna är placerade framför den procedur som avses. VARNING! 400V Varning för högspänning om luckan tages bort utan att avfuktaren först göres spänningslös. Tillverkarens garanti på att denna produkt uppfyller krav på säkerhet enligt lågspänningsdirektivet. OBSERVERA! Dessa rutor anger åtgärder som underlättar en viss procedur samt speciella anvisningar. Säkerhet vid montering Fast elanslutning av avfuktaren och dess kringutrustning skall utföras av behörig elektriker. Säkerhet under användning Avfuktarens luftintag och luftutsläpp får aldrig täckas över under drift. Skyddskåpor och täckplåtar får aldrig tagas bort under drift. Säkerhet vid underhåll Innan underhållsarbete utförs på avfuktaren skall maskinen göras spänningslös. Detta görs antingen genom att kopplinsdon drages ut ur eluttaget eller genom att strömmen stängs av med hjälp av arbetsbrytare. Allt underhåll på elsystemet skall utföras av behörig elektriker. Allt underhåll på kylsystemet skall utföras av behörig kylmontör. Vid rengöring av kondensorn, använd handskar för att undvika skärskador

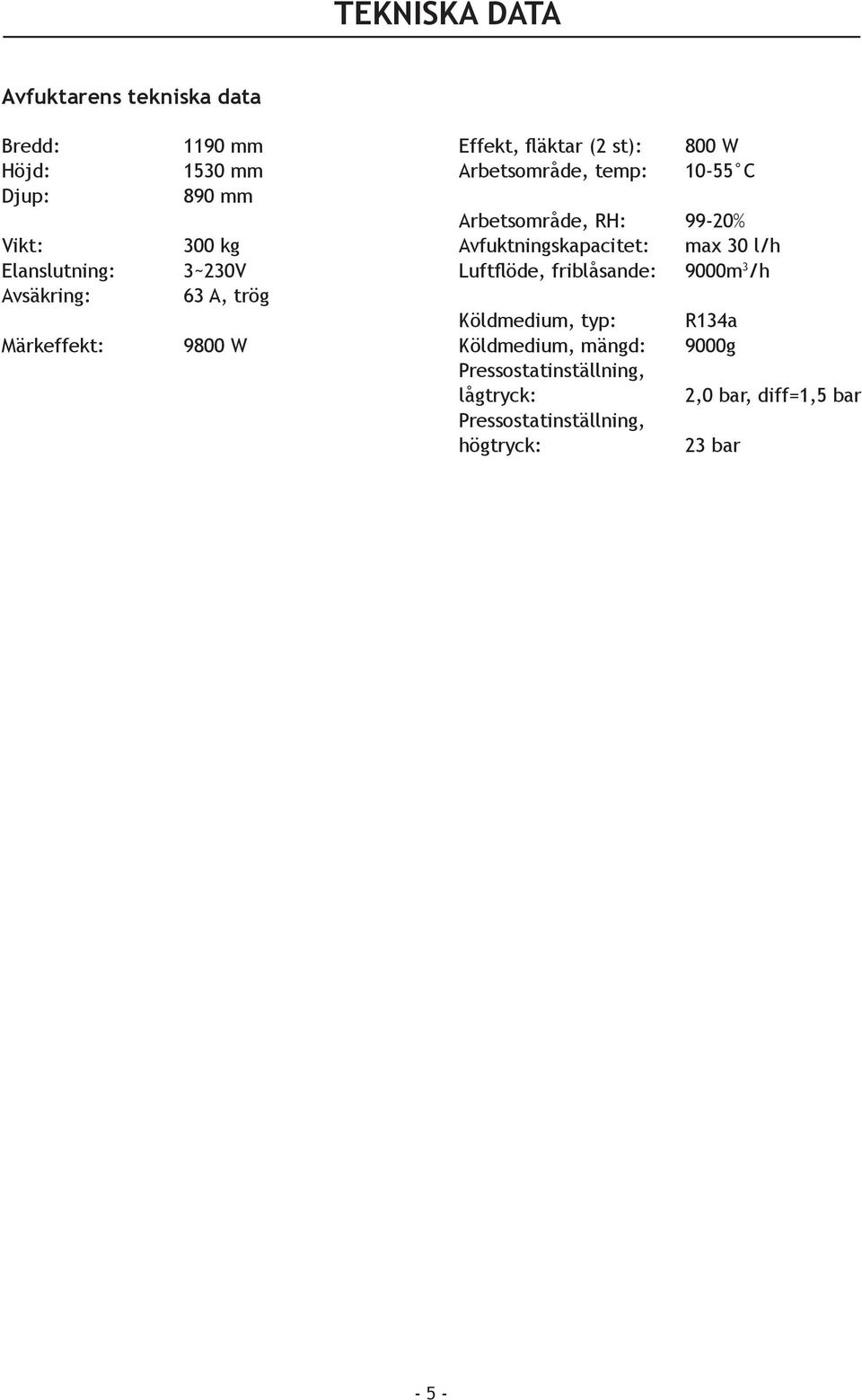

5 TEKNISKA DATA Avfuktarens tekniska data Bredd: Höjd: Djup: 1190 mm 1530 mm 890 mm Vikt: 300 kg Elanslutning: 3~230V Avsäkring: 63 A, trög Märkeffekt: 9800 W Effekt, fläktar (2 st): Arbetsområde, temp: 800 W C Arbetsområde, RH: 99-20% Avfuktningskapacitet: max 30 l/h Luftflöde, friblåsande: 9000m 3 /h Köldmedium, typ: Köldmedium, mängd: Pressostatinställning, lågtryck: Pressostatinställning, högtryck: R134a 9000g 2,0 bar, diff=1,5 bar 23 bar - 5 -

6 BESKRIVNING P1 P2 P3 P4 2 S1 F1,F2 GP01 1 GT AEV 1 Dekal Varning 230 V 2 Typskylt 3 Hjul 4 Vattenanslutning, R1 P1 P2 P3 P4 Kontrollampa för drift, grön. Kontrollampa för högtryck, röd. Kontrollampa för lågtryck, röd. Kontrollampa för utlöst hetgastermostat AEV Förångare S1 Strömställare för start och stopp. GP01 Manuell återställning av pressostatens högtryckskontakt. (i ellådan) F1,F2 Dvärgbrytare (i ellådan) GT03 Hetgastermostat - 6 -

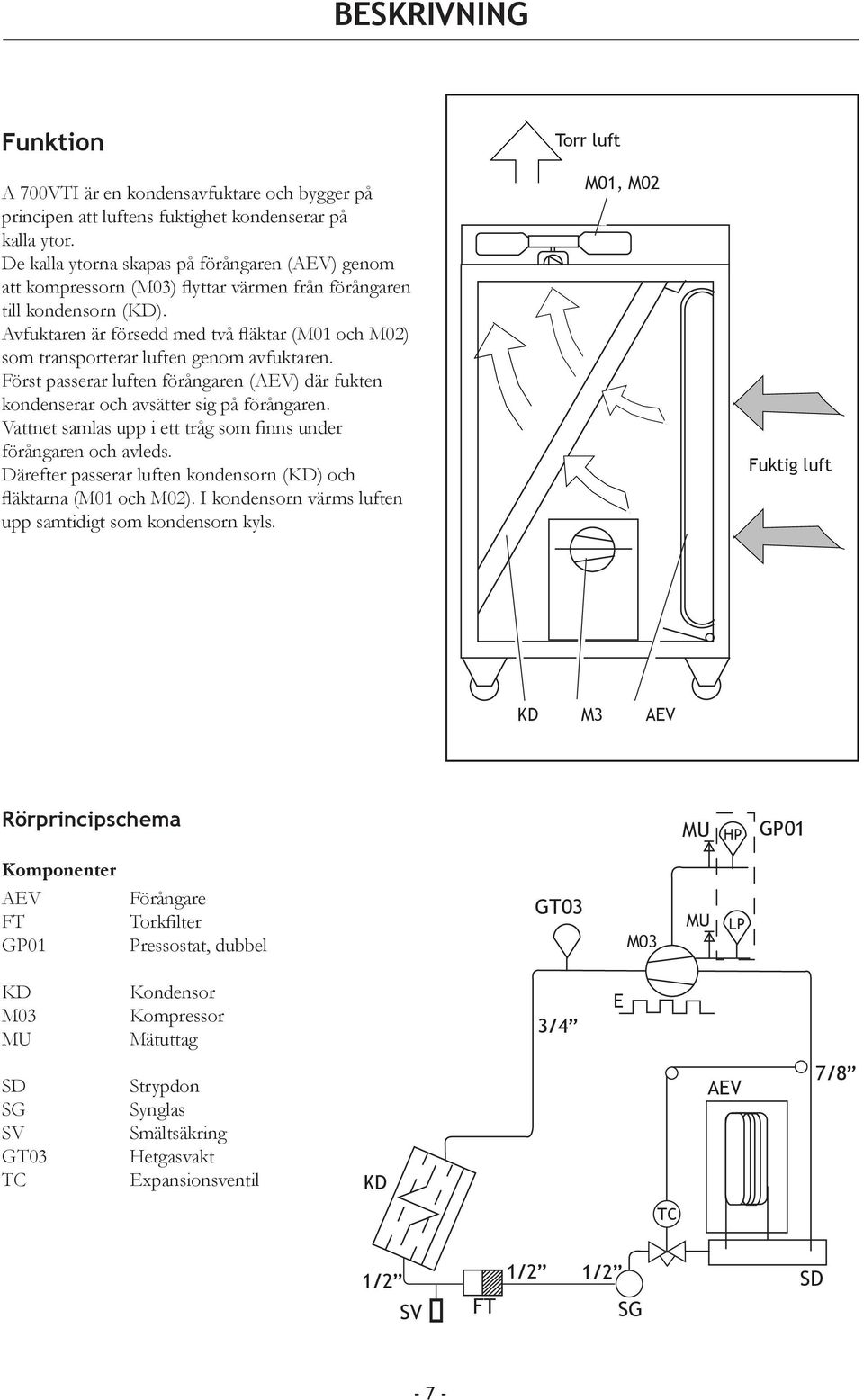

7 BESKRIVNING Funktion A 700VTI är en kondensavfuktare och bygger på principen att luftens fuktighet kondenserar på kalla ytor. De kalla ytorna skapas på förångaren (AEV) genom att kompressorn (M03) flyttar värmen från förångaren till kondensorn (KD). Avfuktaren är försedd med två fläktar (M01 och M02) som transporterar luften genom avfuktaren. Först passerar luften förångaren (AEV) där fukten kondenserar och avsätter sig på förångaren. Vattnet samlas upp i ett tråg som finns under förångaren och avleds. Därefter passerar luften kondensorn (KD) och fläktarna (M01 och M02). I kondensorn värms luften upp samtidigt som kondensorn kyls. Torr luft M01, M02 Fuktig luft KD M3 AEV Rörprincipschema MU HP GP01 Komponenter AEV FT GP01 Förångare Torkfilter Pressostat, dubbel GT03 M03 MU LP KD M03 MU Kondensor Kompressor Mätuttag 3/4 E SD SG SV GT03 TC Strypdon Synglas Smältsäkring Hetgasvakt Expansionsventil KD AEV 7/8 TC 1/2 1/2 1/2 SV FT SG SD - 7 -

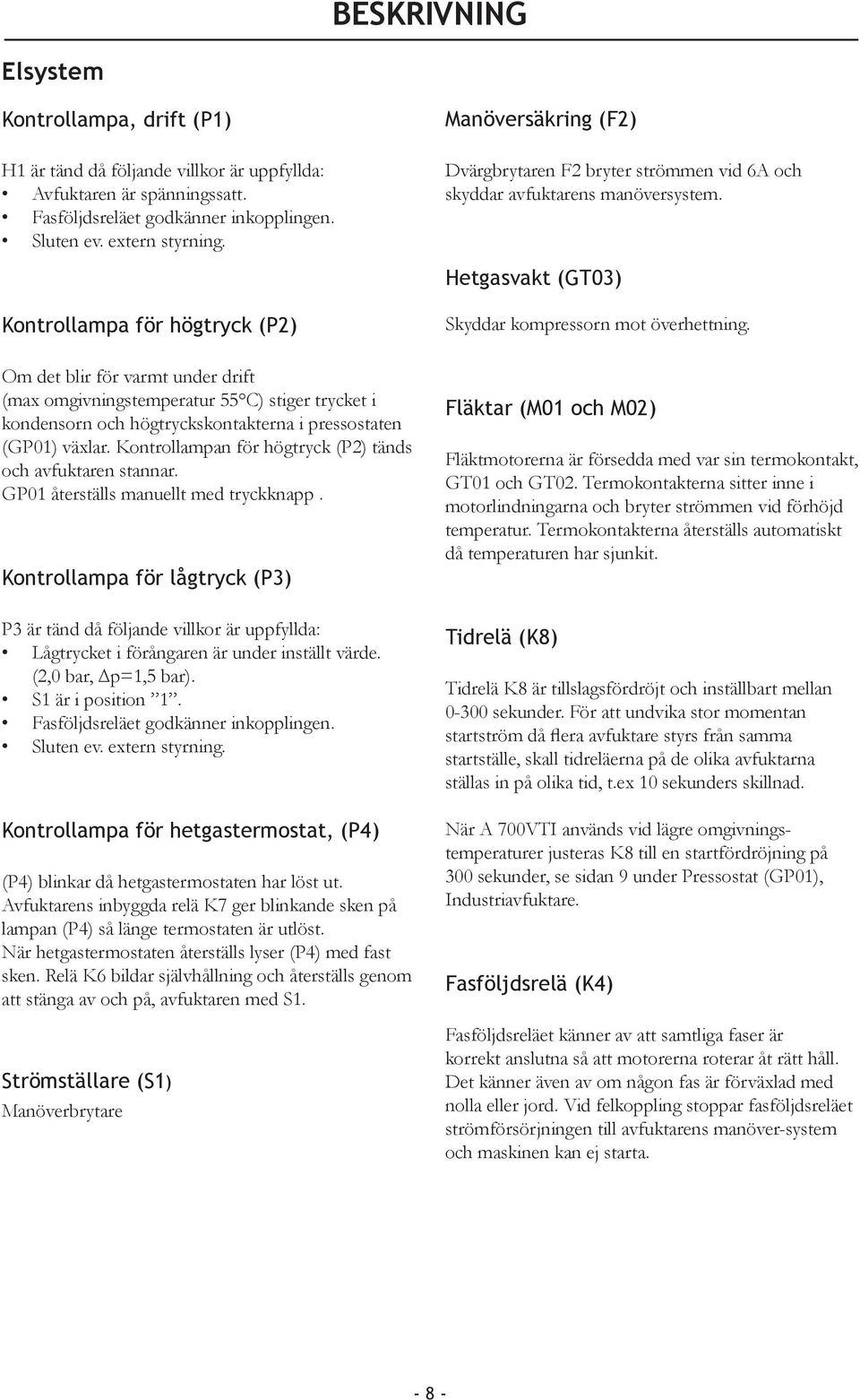

8 BESKRIVNING Elsystem Kontrollampa, drift (P1) H1 är tänd då följande villkor är uppfyllda: Avfuktaren är spänningssatt. Fasföljdsreläet godkänner inkopplingen. Sluten ev. extern styrning. Manöversäkring (F2) Dvärgbrytaren F2 bryter strömmen vid 6A och skyddar avfuktarens manöversystem. Hetgasvakt (GT03) Kontrollampa för högtryck (P2) Om det blir för varmt under drift (max omgivningstemperatur 55 C) stiger trycket i kondensorn och högtryckskontakterna i pressostaten (GP01) växlar. Kontrollampan för högtryck (P2) tänds och avfuktaren stannar. GP01 återställs manuellt med tryckknapp. Kontrollampa för lågtryck (P3) P3 är tänd då följande villkor är uppfyllda: Lågtrycket i förångaren är under inställt värde. (2,0 bar, p=1,5 bar). S1 är i position 1. Fasföljdsreläet godkänner inkopplingen. Sluten ev. extern styrning. Kontrollampa för hetgastermostat, (P4) (P4) blinkar då hetgastermostaten har löst ut. Avfuktarens inbyggda relä K7 ger blinkande sken på lampan (P4) så länge termostaten är utlöst. När hetgastermostaten återställs lyser (P4) med fast sken. Relä K6 bildar självhållning och återställs genom att stänga av och på, avfuktaren med S1. Strömställare (S1) Manöverbrytare Skyddar kompressorn mot överhettning. Fläktar (M01 och M02) Fläktmotorerna är försedda med var sin termokontakt, GT01 och GT02. Termokontakterna sitter inne i motorlindningarna och bryter strömmen vid förhöjd temperatur. Termokontakterna återställs automatiskt då temperaturen har sjunkit. Tidrelä (K8) Tidrelä K8 är tillslagsfördröjt och inställbart mellan sekunder. För att undvika stor momentan startström då flera avfuktare styrs från samma startställe, skall tidreläerna på de olika avfuktarna ställas in på olika tid, t.ex 10 sekunders skillnad. När A 700VTI används vid lägre omgivningstemperaturer justeras K8 till en startfördröjning på 300 sekunder, se sidan 9 under Pressostat (GP01), Industriavfuktare. Fasföljdsrelä (K4) Fasföljdsreläet känner av att samtliga faser är korrekt anslutna så att motorerna roterar åt rätt håll. Det känner även av om någon fas är förväxlad med nolla eller jord. Vid felkoppling stoppar fasföljdsreläet strömförsörjningen till avfuktarens manöver-system och maskinen kan ej starta

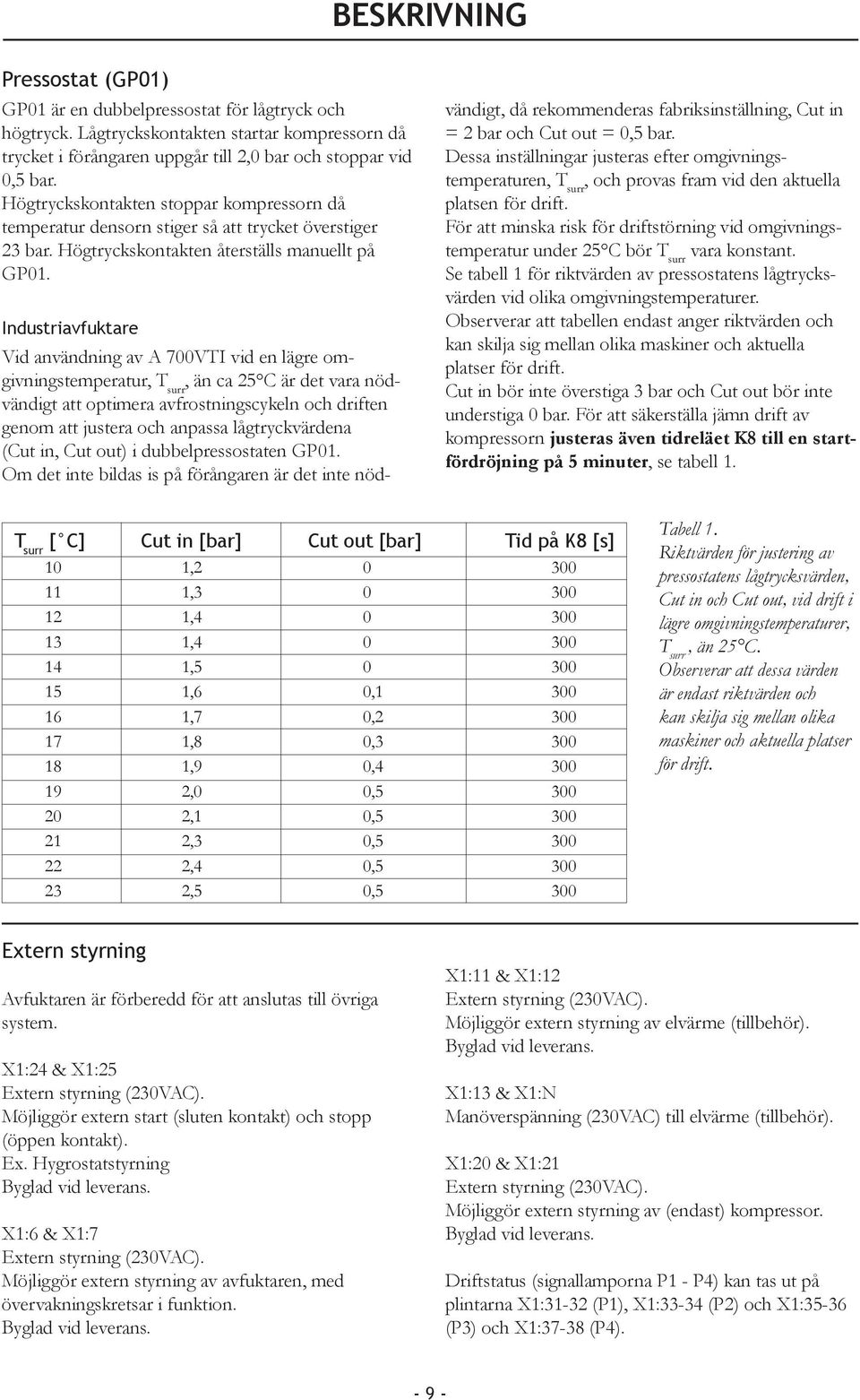

9 BESKRIVNING Pressostat (GP01) GP01 är en dubbelpressostat för lågtryck och högtryck. Lågtryckskontakten startar kompressorn då trycket i förångaren uppgår till 2,0 bar och stoppar vid 0,5 bar. Högtryckskontakten stoppar kompressorn då temperatur densorn stiger så att trycket överstiger 23 bar. Högtryckskontakten återställs manuellt på GP01. Industriavfuktare Vid användning av A 700VTI vid en lägre omgivningstemperatur, T surr, än ca 25 C är det vara nödvändigt att optimera avfrostningscykeln och driften genom att justera och anpassa lågtryckvärdena (Cut in, Cut out) i dubbelpressostaten GP01. Om det inte bildas is på förångaren är det inte nöd- vändigt, då rekommenderas fabriksinställning, Cut in = 2 bar och Cut out = 0,5 bar. Dessa inställningar justeras efter omgivningstemperaturen, T surr, och provas fram vid den aktuella platsen för drift. För att minska risk för driftstörning vid omgivningstemperatur under 25 C bör T surr vara konstant. Se tabell 1 för riktvärden av pressostatens lågtrycksvärden vid olika omgivningstemperaturer. Observerar att tabellen endast anger riktvärden och kan skilja sig mellan olika maskiner och aktuella platser för drift. Cut in bör inte överstiga 3 bar och Cut out bör inte understiga 0 bar. För att säkerställa jämn drift av kompressorn justeras även tidreläet K8 till en startfördröjning på 5 minuter, se tabell 1. T surr [ C] Cut in [bar] Cut out [bar] Tid på K8 [s] 10 1, , , , , ,6 0, ,7 0, ,8 0, ,9 0, ,0 0, ,1 0, ,3 0, ,4 0, ,5 0,5 300 Tabell 1. Riktvärden för justering av pressostatens lågtrycksvärden, Cut in och Cut out, vid drift i lägre omgivningstemperaturer, T surr, än 25 C. Observerar att dessa värden är endast riktvärden och kan skilja sig mellan olika maskiner och aktuella platser för drift. Extern styrning Avfuktaren är förberedd för att anslutas till övriga system. X1:24 & X1:25 Extern styrning (230VAC). Möjliggör extern start (sluten kontakt) och stopp (öppen kontakt). Ex. Hygrostatstyrning Byglad vid leverans. X1:6 & X1:7 Extern styrning (230VAC). Möjliggör extern styrning av avfuktaren, med övervakningskretsar i funktion. Byglad vid leverans. X1:11 & X1:12 Extern styrning (230VAC). Möjliggör extern styrning av elvärme (tillbehör). Byglad vid leverans. X1:13 & X1:N Manöverspänning (230VAC) till elvärme (tillbehör). X1:20 & X1:21 Extern styrning (230VAC). Möjliggör extern styrning av (endast) kompressor. Byglad vid leverans. Driftstatus (signallamporna P1 - P4) kan tas ut på plintarna X1:31-32 (P1), X1:33-34 (P2) och X1:35-36 (P3) och X1:37-38 (P4)

10 INSTALLATION Uppställning Avfuktaren skall ställas upp på ett plant och stabilt underlag. Efter uppställning, blockera avfuktarens hjul så att den står stadigt. Vattenavrinning Avfuktaren är försedd med uttag för anslutning av vattenavrinning. Anslut rör (R1 ) med fall mot golvbrunn e.d. Luftcirkulation Avfuktaren placeras lämpligen med baksidan mot en vägg inne i torkutrymmet. Fritt utrymme framför skall vara minst 400 mm. Fritt utrymme över skall vara minst 800 mm. Min 800 mm Externa fläktar Om andra fläktar för luftcirkulation finns i torkutrymmet får dessa ej blåsa direkt på avfuktarens inlopp eller utlopp. Min 400 mm

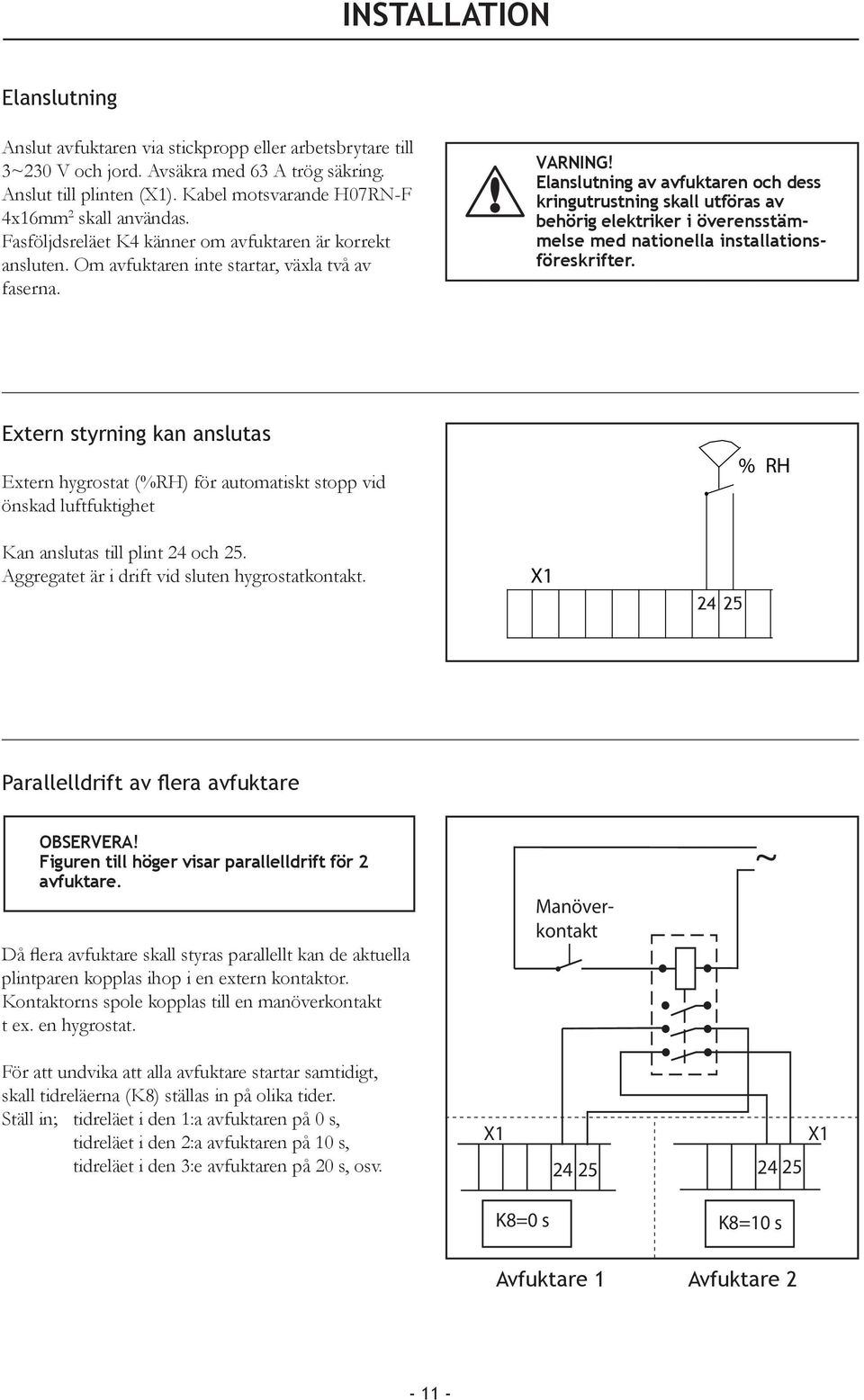

11 INSTALLATION Elanslutning Anslut avfuktaren via stickpropp eller arbetsbrytare till 3~230 V och jord. Avsäkra med 63 A trög säkring. Anslut till plinten (X1). Kabel motsvarande H07RN-F 4x16mm 2 skall användas. Fasföljdsreläet K4 känner om avfuktaren är korrekt ansluten. Om avfuktaren inte startar, växla två av faserna. VARNING! Elanslutning av avfuktaren och dess kringutrustning skall utföras av behörig elektriker i överensstämmelse med nationella installationsföreskrifter. Extern styrning kan anslutas Extern hygrostat (%RH) för automatiskt stopp vid önskad luftfuktighet % RH Kan anslutas till plint 24 och 25. Aggregatet är i drift vid sluten hygrostatkontakt. X Parallelldrift av flera avfuktare OBSERVERA! Figuren till höger visar parallelldrift för 2 avfuktare. Då flera avfuktare skall styras parallellt kan de aktuella plintparen kopplas ihop i en extern kontaktor. Kontaktorns spole kopplas till en manöverkontakt t ex. en hygrostat. Manöverkontakt ~ För att undvika att alla avfuktare startar samtidigt, skall tidreläerna (K8) ställas in på olika tider. Ställ in; tidreläet i den 1:a avfuktaren på 0 s, tidreläet i den 2:a avfuktaren på 10 s, tidreläet i den 3:e avfuktaren på 20 s, osv. X X1 K8=0 s K8=10 s Avfuktare 1 Avfuktare

12 AVFUKTNING VARNING! Avfuktarens luftintag och luftutsläpp får aldrig täckas över under drift. Skyddskåpor och täckplåtar får aldrig tagas bort under drift. Avfuktaren utvinner fukt ur luften vid temperaturer C. Anslut avfuktaren. Starta avfuktaren med strömställaren (S1). Kontrollampa P1 för drift skall tändas. Stäng av avfuktaren med strömställaren S1. OBSERVERA! Max tillåten temperatur vid avfuktning är 55 C. Om temperaturen ställs högre löser högtrycksskyddet (GP1) ut. Utlöst högtryck - P2 tänds Om avfuktaren stannar och högtryckslampan (P2) tänds har pressostatens (GP01) högtrycksskydd löst ut. Då avfuktaren svalnat (max omgivningstemperatur 55 C) kan skyddet återställas genom att trycka in återställningsknappen. Ulöst motorskydd kompressor -P4 tänds/ blinkar Om kompressorn stannar har kompressorn blivit för varm. Lampan P4 blinkar så länge kompressorns inbyggda överhettningsskydd är utlöst. Då kompressorn svalnat återställs det inbyggda skyddet automatiskt och lampan P4 övergår i fast sken. Därefter kan avfuktaren återstartas med S1. (Larmet P4 återställs genom att stänga av & på avfuktaren med S1) Avfuktaren är helt oaktiverad - ingen lampa lyser Om ingen lampa lyser och avfuktaren är helt oaktiverad fast den är korrekt elansluten (inkl. fasföljd) har dess säkring (F1 eller F2) löst ut. Återställ säkringen enligt följande: 1. Koppla bort avfuktarens elanslutning. (stickpropp eller arbetsbrytare) 2. Skruva bort locket på ellådan. 3. Återställ säkringen (F1 eller F2). 4. Återmontera kåpan och starta avfuktaren. Anm. Cirkulationsfläktarna har inbyggda självåterställande överhettningsskydd. Ulöst lågtryck -P3 tänds Om avfuktaren stannar och lågtryckslampan P3 tänds kan antingen omgivningstemperaturen vara för låg eller köldmediamängden vara för liten - vid senare fallet, tillkalla kyltekniker. Avfrostning Vid lägre omgivningstemperaturer där is bildas på förångaren, se sidan 9 under Pressostat (GP01), Industriavfuktare

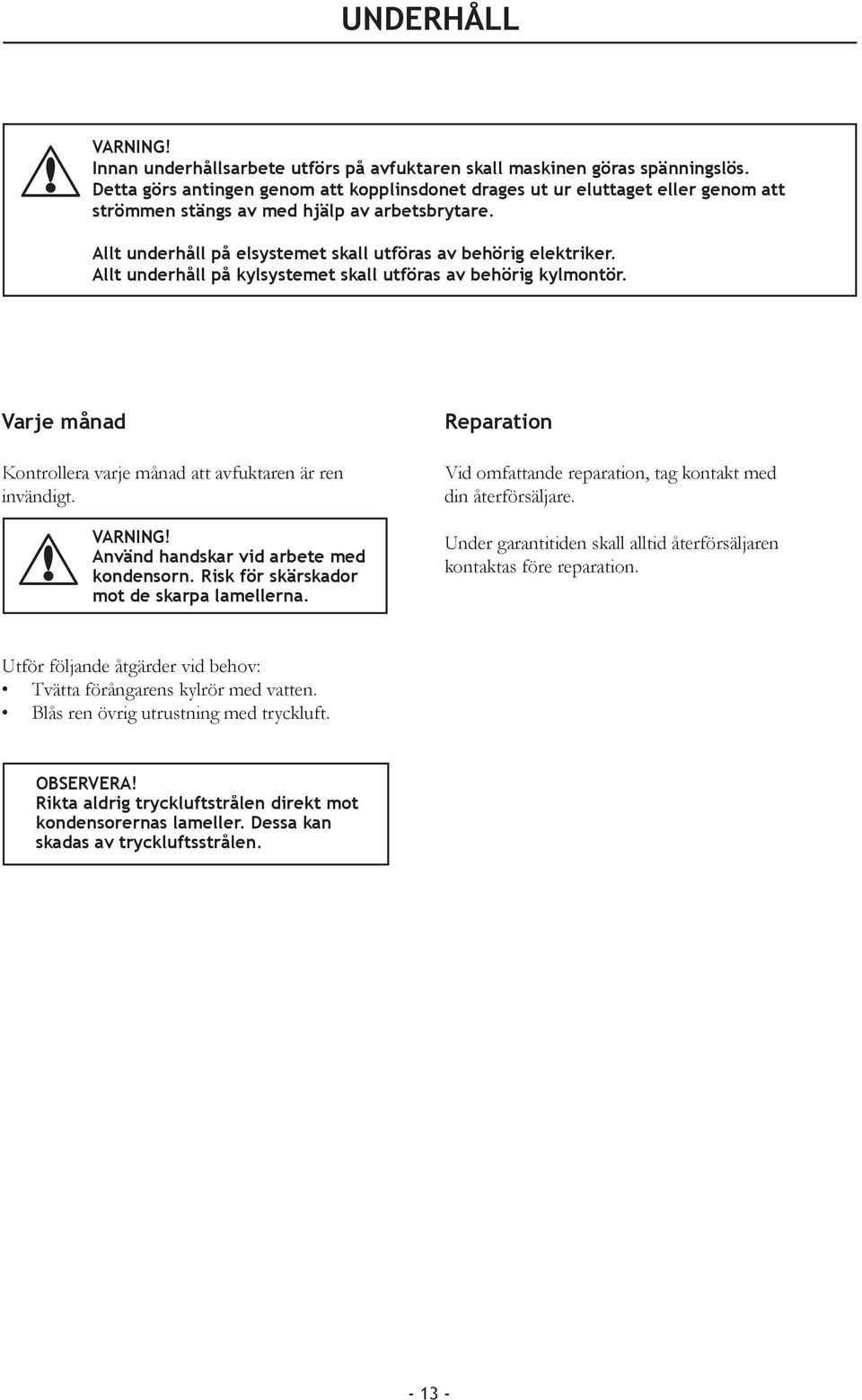

13 UNDERHÅLL VARNING! Innan underhållsarbete utförs på avfuktaren skall maskinen göras spänningslös. Detta görs antingen genom att kopplinsdonet drages ut ur eluttaget eller genom att strömmen stängs av med hjälp av arbetsbrytare. Allt underhåll på elsystemet skall utföras av behörig elektriker. Allt underhåll på kylsystemet skall utföras av behörig kylmontör. Varje månad Kontrollera varje månad att avfuktaren är ren invändigt. VARNING! Använd handskar vid arbete med kondensorn. Risk för skärskador mot de skarpa lamellerna. Reparation Vid omfattande reparation, tag kontakt med din återförsäljare. Under garantitiden skall alltid återförsäljaren kontaktas före reparation. Utför följande åtgärder vid behov: Tvätta förångarens kylrör med vatten. Blås ren övrig utrustning med tryckluft. OBSERVERA! Rikta aldrig tryckluftstrålen direkt mot kondensorernas lameller. Dessa kan skadas av tryckluftsstrålen

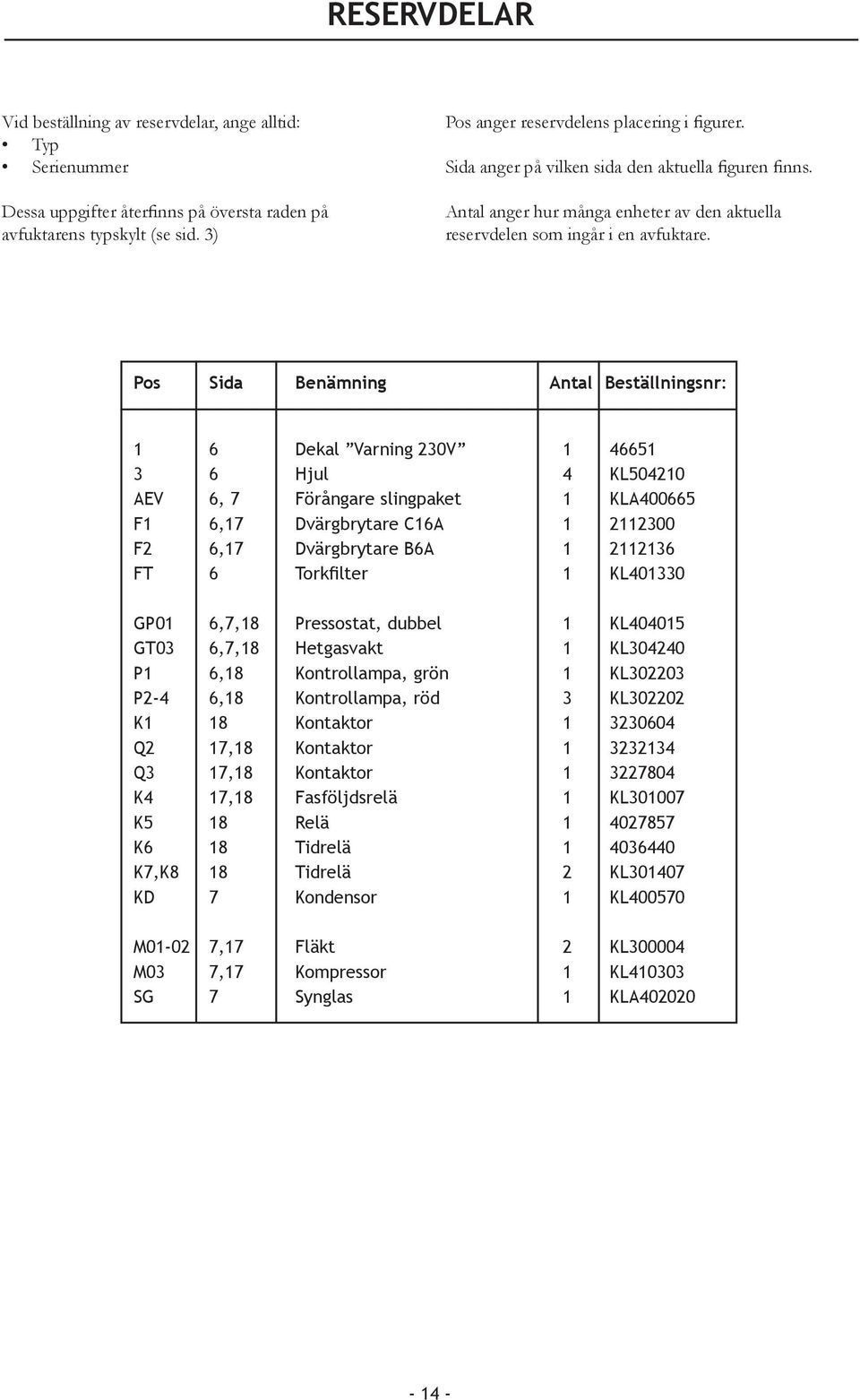

14 RESERVDELAR Vid beställning av reservdelar, ange alltid: Typ Serienummer Dessa uppgifter återfinns på översta raden på avfuktarens typskylt (se sid. 3) Pos anger reservdelens placering i figurer. Sida anger på vilken sida den aktuella figuren finns. Antal anger hur många enheter av den aktuella reservdelen som ingår i en avfuktare. Pos Sida Benämning Antal Beställningsnr: 1 6 Dekal Varning 230V Hjul 4 KL AEV 6, 7 Förångare slingpaket 1 KLA F1 6,17 Dvärgbrytare C16A F2 6,17 Dvärgbrytare B6A FT 6 Torkfilter 1 KL GP01 6,7,18 Pressostat, dubbel 1 KL GT03 6,7,18 Hetgasvakt 1 KL P1 6,18 Kontrollampa, grön 1 KL P2-4 6,18 Kontrollampa, röd 3 KL K1 18 Kontaktor Q2 17,18 Kontaktor Q3 17,18 Kontaktor K4 17,18 Fasföljdsrelä 1 KL K5 18 Relä K6 18 Tidrelä K7,K8 18 Tidrelä 2 KL KD 7 Kondensor 1 KL M ,17 Fläkt 2 KL M03 7,17 Kompressor 1 KL SG 7 Synglas 1 KLA

15 - 15 -

16 - 16 -

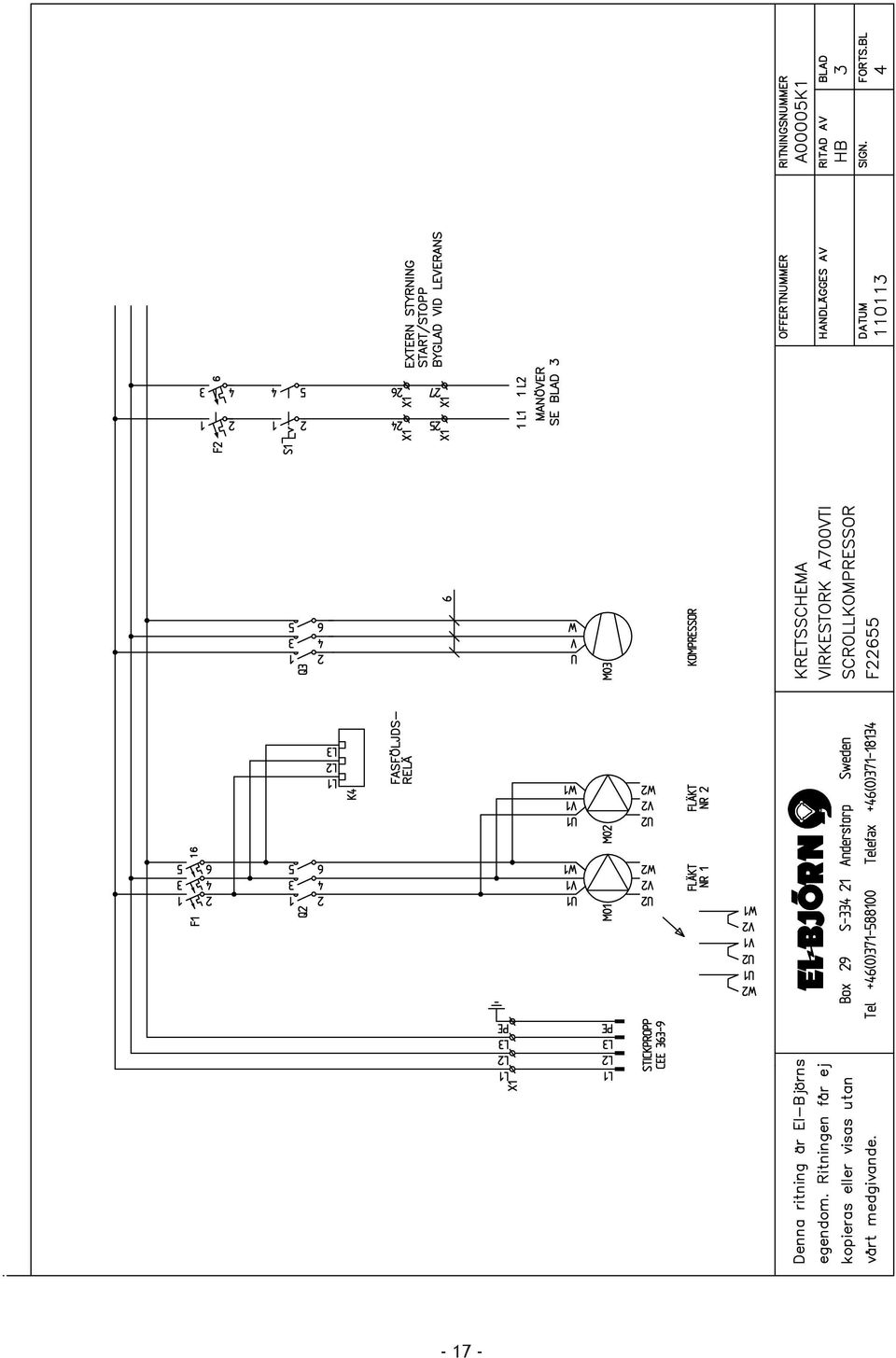

17 - 17 -

18 - 18 -

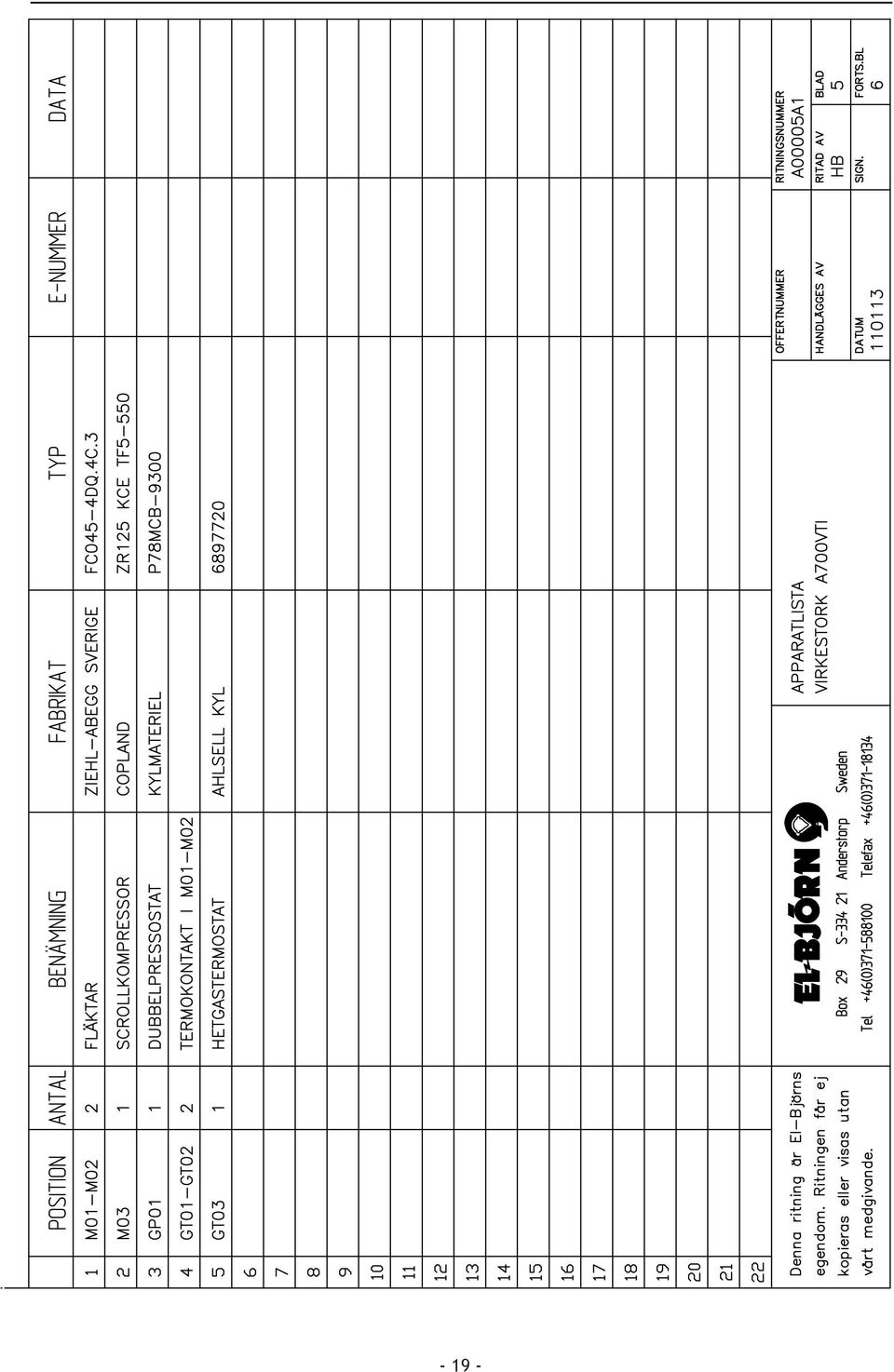

19 - 19 -

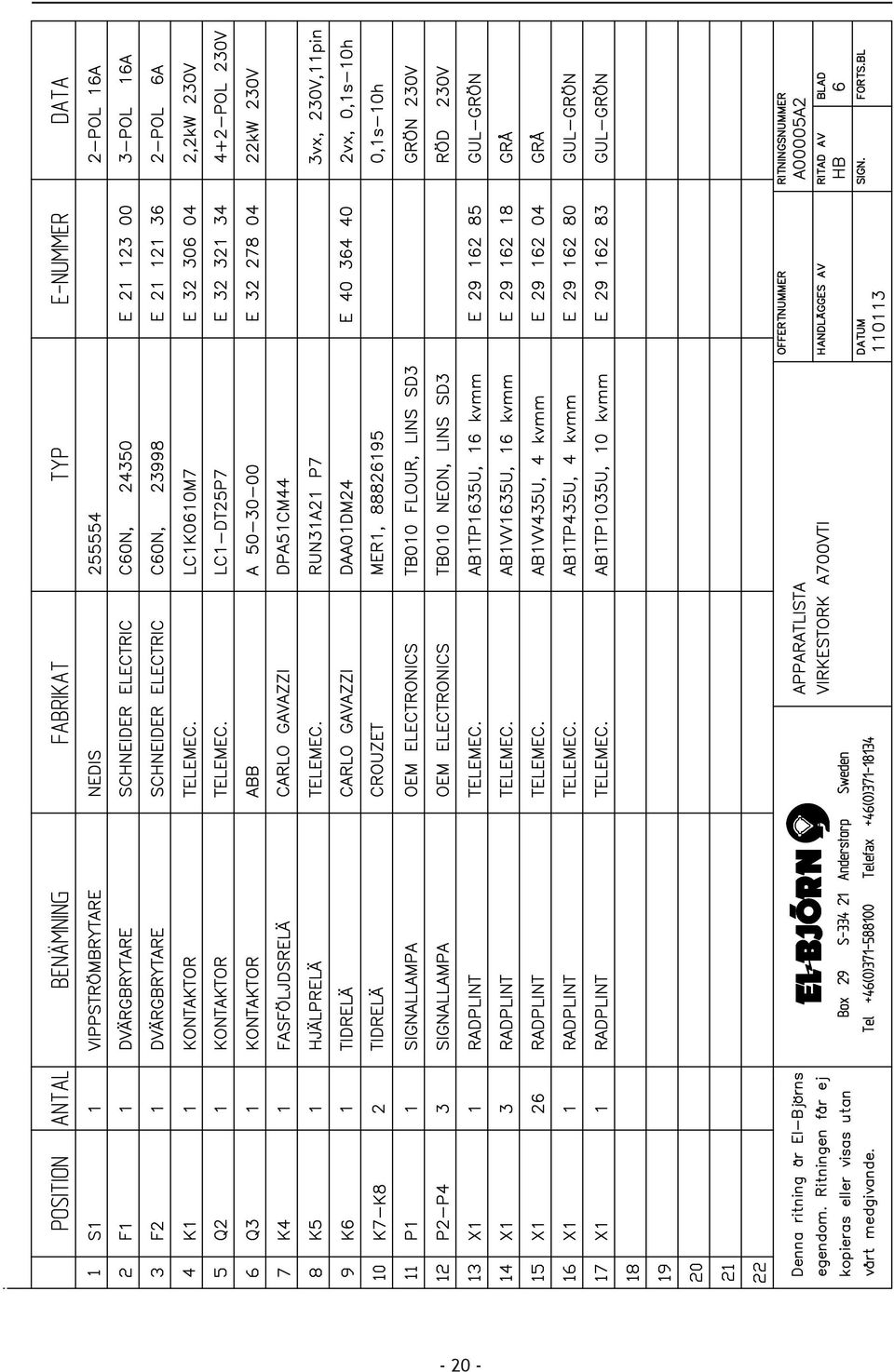

20 - 20 -
