Viktigt att tänka på vid kravställning på plaströr.

Transkript

1 Viktigt att tänka på vid kravställning på plaströr. Vilken kvalitet ger Nordic Poly Mark? Ingemar Björklund, IBCO

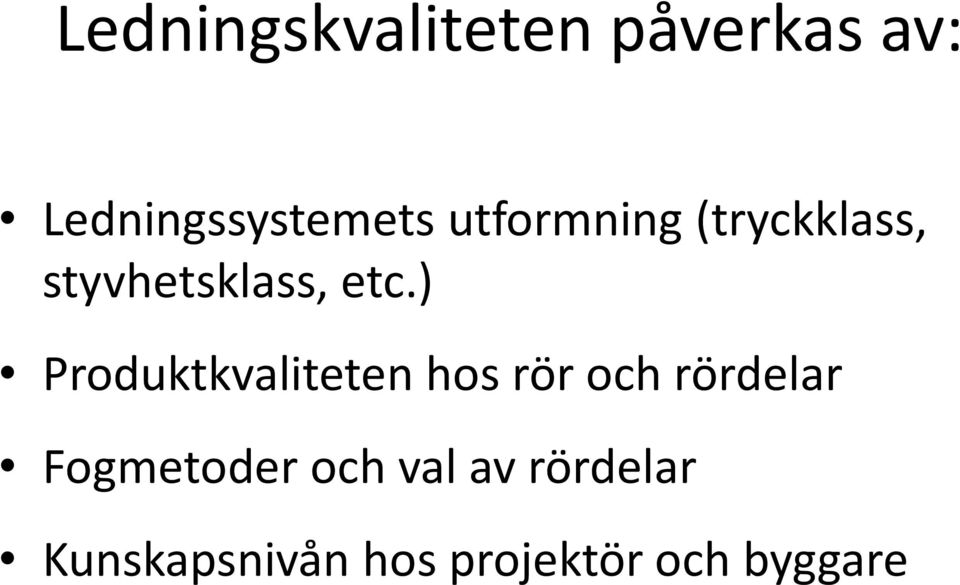

2 Ledningskvaliteten påverkas av: Ledningssystemets utformning (tryckklass, styvhetsklass, etc.) Produktkvaliteten hos rör och rördelar Fogmetoder och val av rördelar Kunskapsnivån hos projektör och byggare

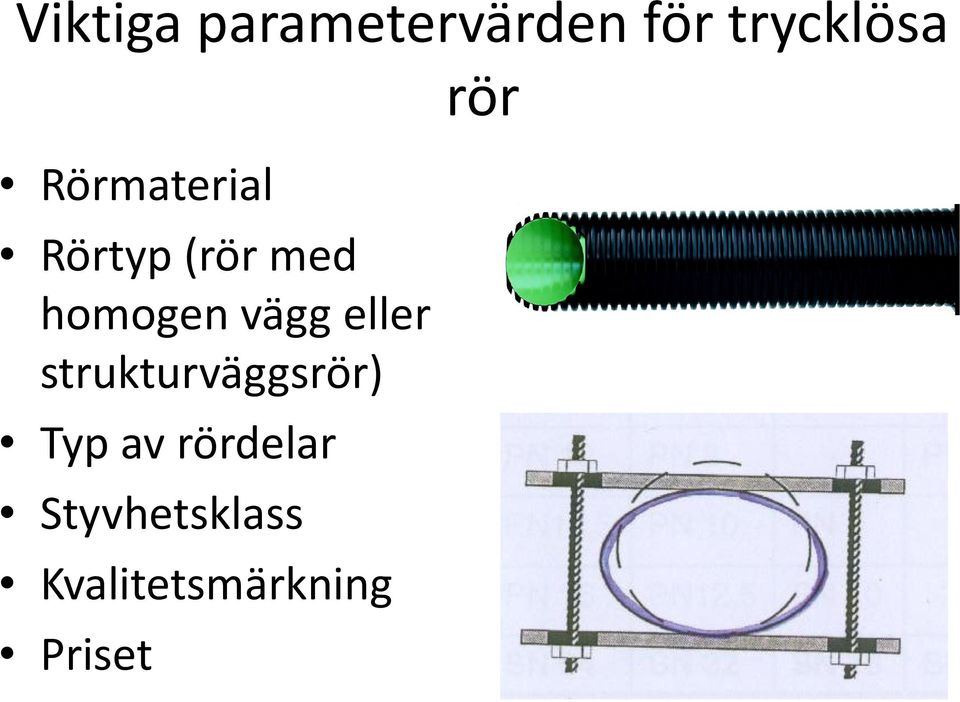

3 Viktiga parametervärden för trycklösa Rörmaterial Rörtyp (rör med homogen vägg eller strukturväggsrör) Typ av rördelar Styvhetsklass Kvalitetsmärkning Priset rör

4 Vad betyder rörstyvhet? Rörstyvheten är ett mått på rörets förmåga att kunna uppta yttre laster utan att deformeras i alltför hög grad. Vid låg rörstyvhet kan röret få stor deformation vid förläggning i mark.

5 Viktiga parametervärden för tryckrör Rörmaterial (PE dominerar stort i dag) Typ av rördelar Fogmetod Tryckklass Kvalitetsmärkning Priset

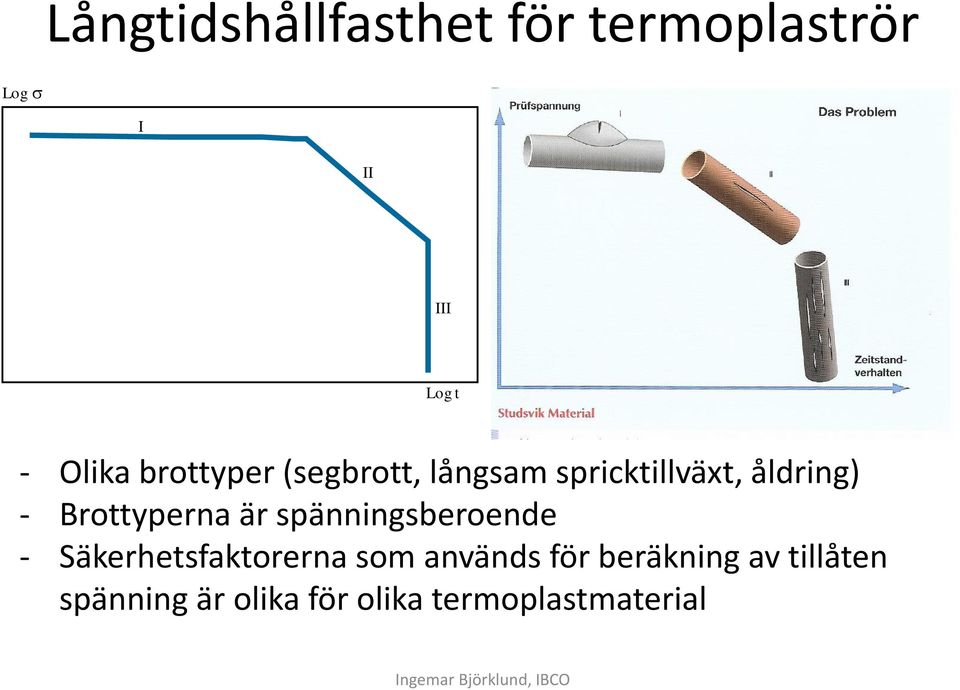

6 Långtidshållfasthet för termoplaströr Log σ I II III Log t - Olika brottyper (segbrott, långsam spricktillväxt, åldring) - Brottyperna är spänningsberoende - Säkerhetsfaktorerna som används för beräkning av tillåten spänning är olika för olika termoplastmaterial Ingemar Björklund, IBCO

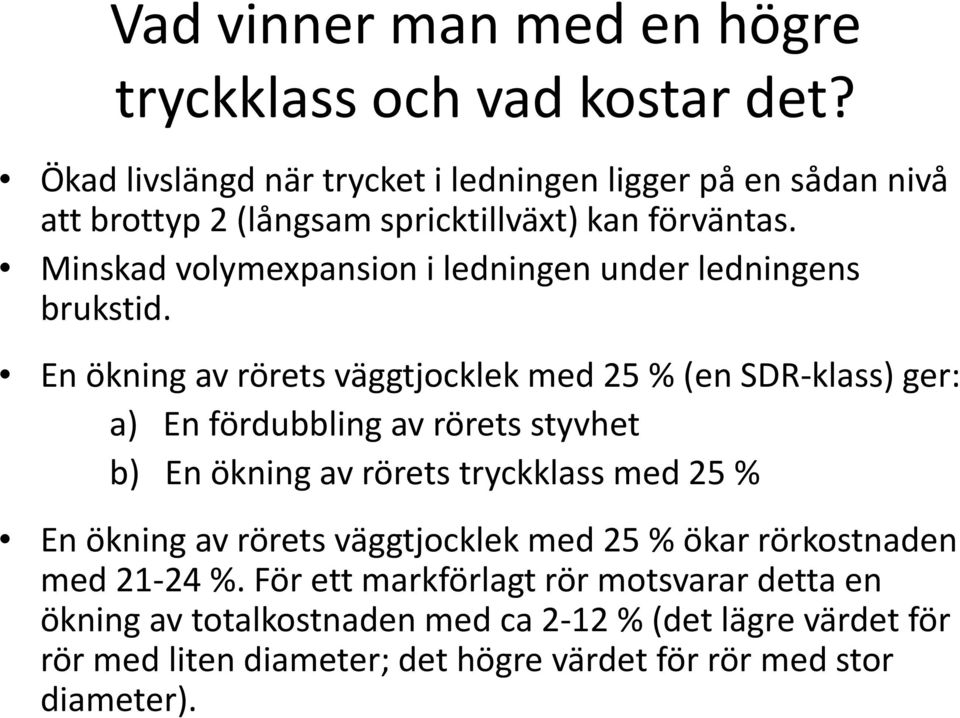

7 Vad vinner man med en högre tryckklass och vad kostar det? Ökad livslängd när trycket i ledningen ligger på en sådan nivå att brottyp 2 (långsam spricktillväxt) kan förväntas. Minskad volymexpansion i ledningen under ledningens brukstid. En ökning av rörets väggtjocklek med 25 % (en SDR-klass) ger: a) En fördubbling av rörets styvhet b) En ökning av rörets tryckklass med 25 % En ökning av rörets väggtjocklek med 25 % ökar rörkostnaden med %. För ett markförlagt rör motsvarar detta en ökning av totalkostnaden med ca 2-12 % (det lägre värdet för rör med liten diameter; det högre värdet för rör med stor diameter).

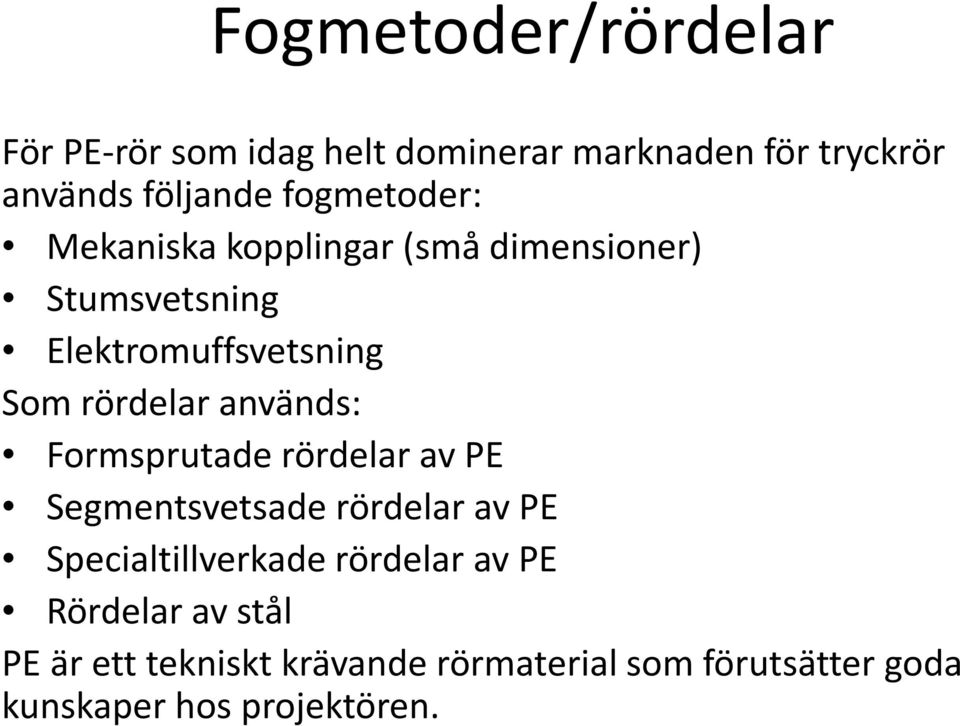

8 Fogmetoder/rördelar För PE-rör som idag helt dominerar marknaden för tryckrör används följande fogmetoder: Mekaniska kopplingar (små dimensioner) Stumsvetsning Elektromuffsvetsning Som rördelar används: Formsprutade rördelar av PE Segmentsvetsade rördelar av PE Specialtillverkade rördelar av PE Rördelar av stål PE är ett tekniskt krävande rörmaterial som förutsätter goda kunskaper hos projektören.

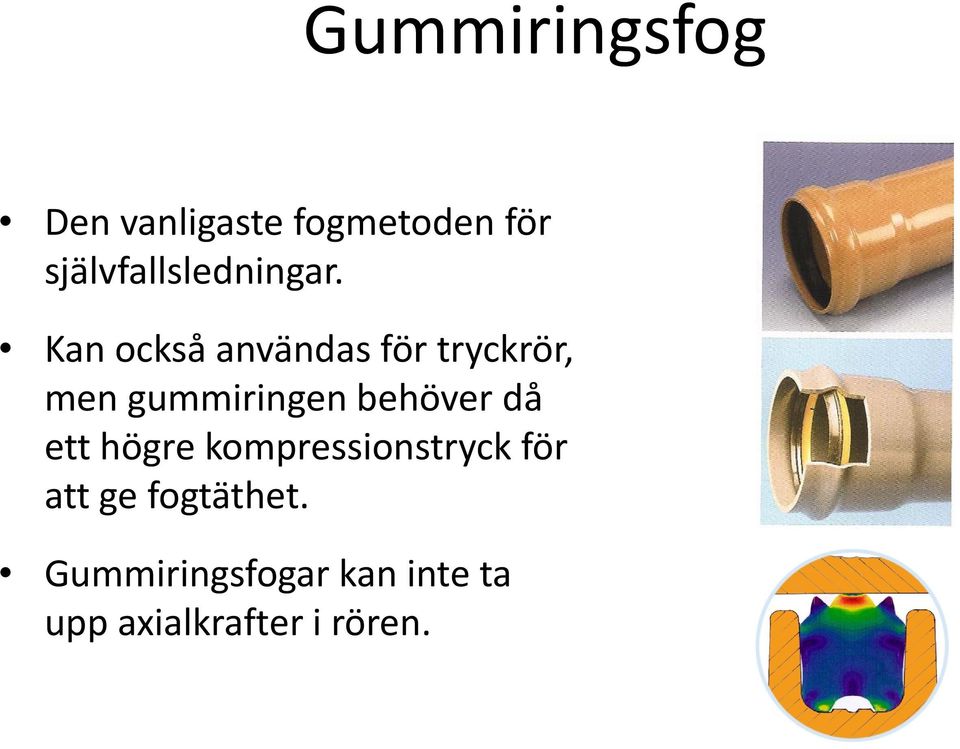

9 Gummiringsfog Den vanligaste fogmetoden för självfallsledningar. Kan också användas för tryckrör, men gummiringen behöver då ett högre kompressionstryck för att ge fogtäthet. Gummiringsfogar kan inte ta upp axialkrafter i rören.

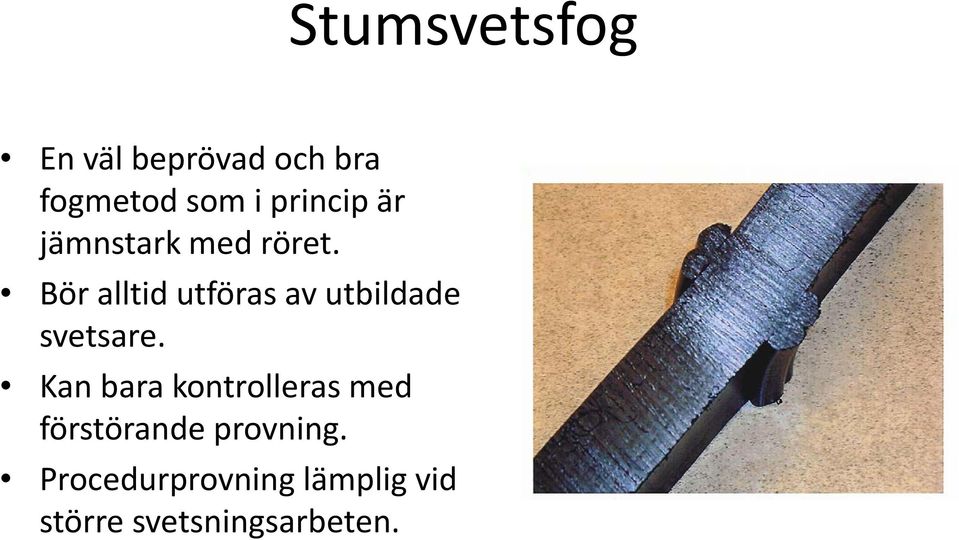

10 Stumsvetsfog En väl beprövad och bra fogmetod som i princip är jämnstark med röret. Bör alltid utföras av utbildade svetsare. Kan bara kontrolleras med förstörande provning. Procedurprovning lämplig vid större svetsningsarbeten.

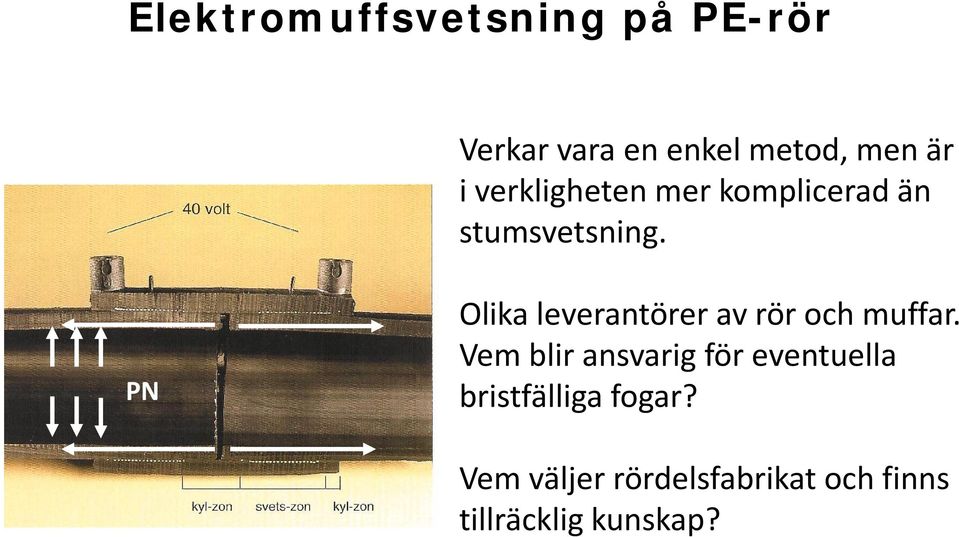

11 Elektromuffsvetsning på PE-rör Verkar vara en enkel metod, men är i verkligheten mer komplicerad än stumsvetsning. PN Olika leverantörer av rör och muffar. Vem blir ansvarig för eventuella bristfälliga fogar? Vem väljer rördelsfabrikat och finns tillräcklig kunskap?

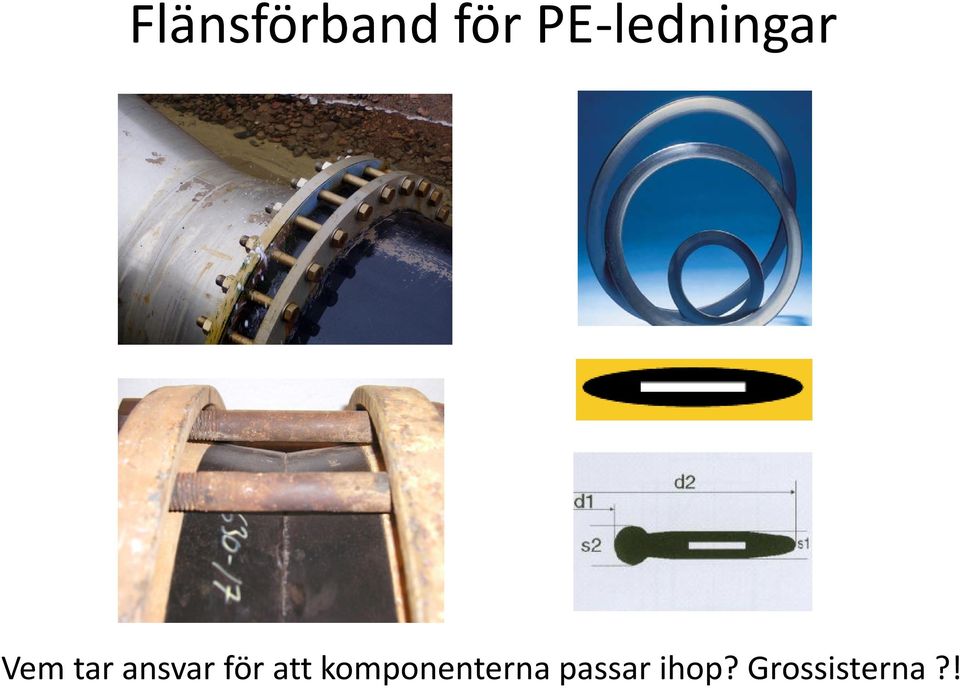

12 Flänsförband för PE-ledningar Vem tar ansvar för att komponenterna passar ihop? Grossisterna?!

13 NPG publikationer om plaströr Framtagna för att sprida kunskap om plaströr

14 Svenskt Vatten och Svenskt Vatten utveckling har bidragit till att öka kunskapen om plaströr

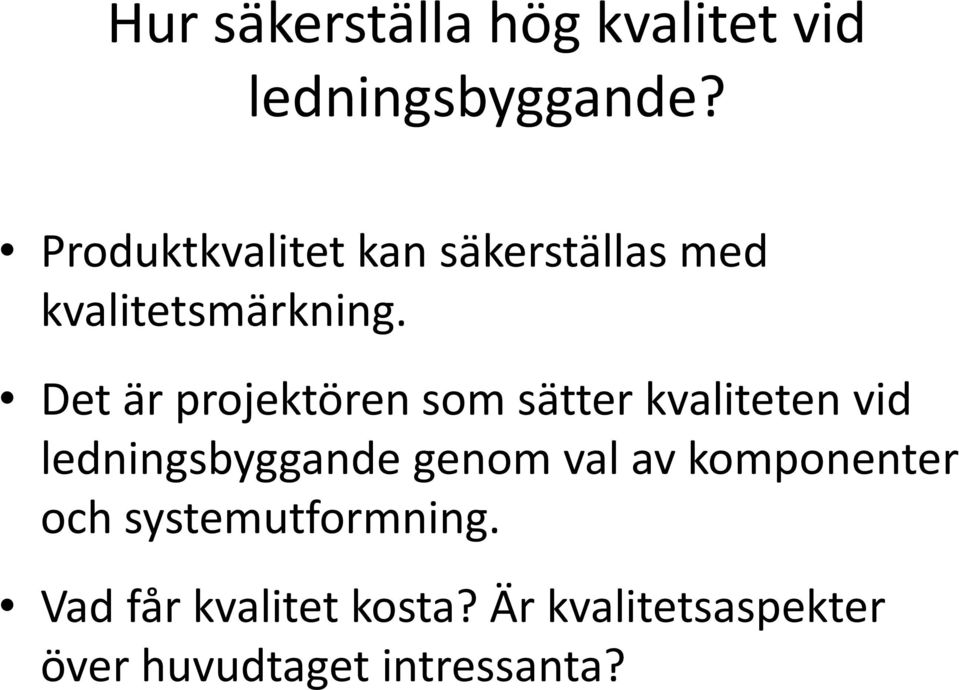

15 Hur säkerställa hög kvalitet vid ledningsbyggande? Produktkvalitet kan säkerställas med kvalitetsmärkning. Det är projektören som sätter kvaliteten vid ledningsbyggande genom val av komponenter och systemutformning. Vad får kvalitet kosta? Är kvalitetsaspekter över huvudtaget intressanta?

16 En gemensam nordisk certifieringsordning för plaströr där Svenskt Vatten, Norsk Vann, Danva och VVY har inflytande över kravnivåer för plaströrsprodukter Nordic Poly Mark har ersatt SIS- och KP-märkningen i Sverige

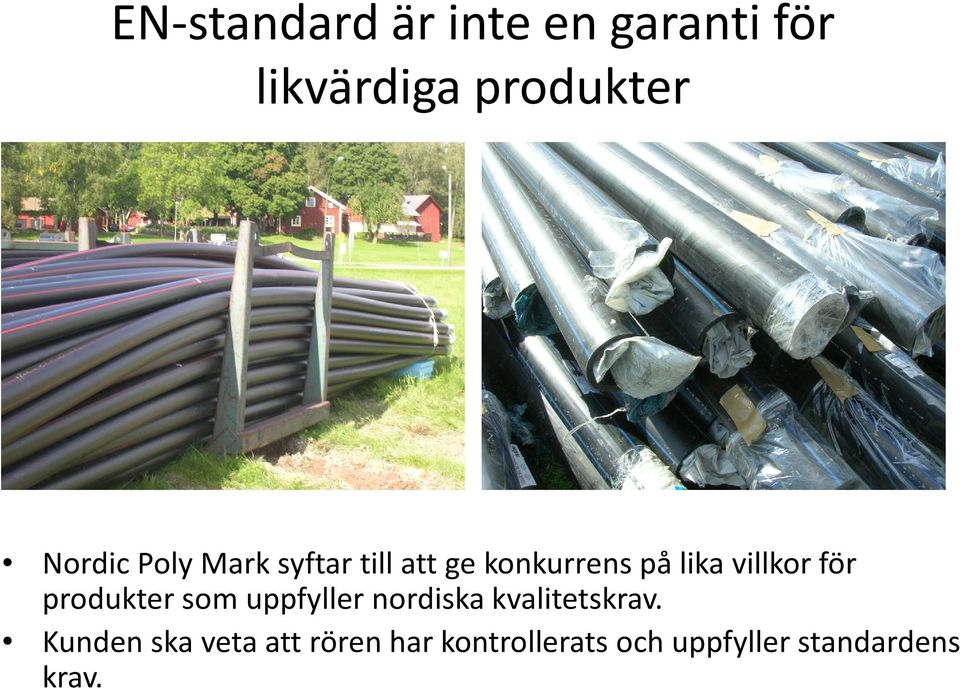

17 EN-standard är inte en garanti för likvärdiga produkter Nordic Poly Mark syftar till att ge konkurrens på lika villkor för produkter som uppfyller nordiska kvalitetskrav. Kunden ska veta att rören har kontrollerats och uppfyller standardens krav.

18 Nordic Poly Mark är en helt öppen nordisk produktcertifiering Kravnivån motsvarar den kvalitetsnivå vi haft i Norden Information kan fås via: (5 språk) (enb. Engelska)

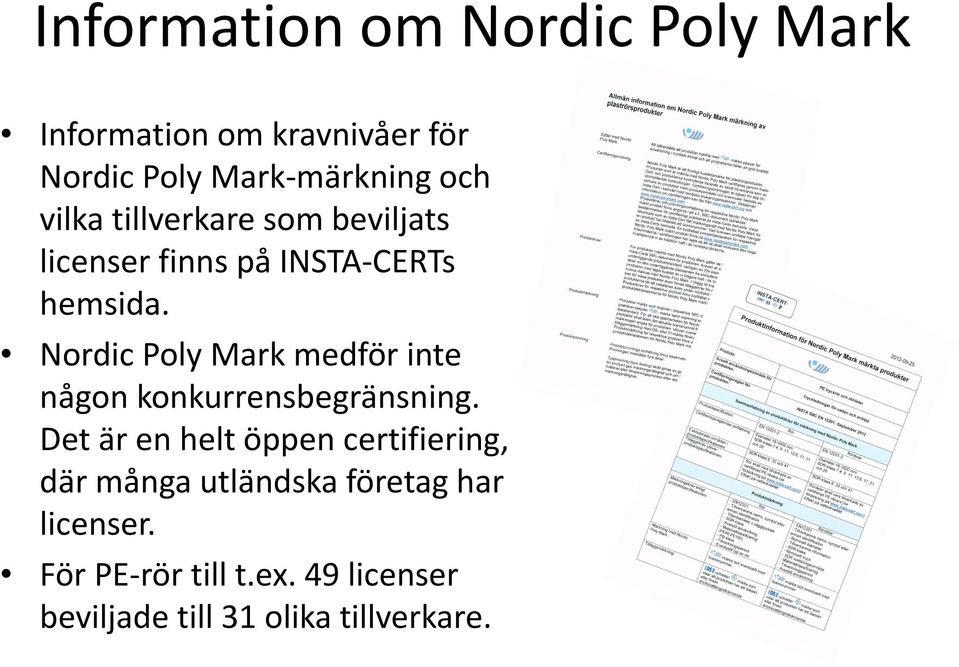

19 Information om Nordic Poly Mark Information om kravnivåer för Nordic Poly Mark-märkning och vilka tillverkare som beviljats licenser finns på INSTA-CERTs hemsida. Nordic Poly Mark medför inte någon konkurrensbegränsning. Det är en helt öppen certifiering, där många utländska företag har licenser. För PE-rör till t.ex. 49 licenser beviljade till 31 olika tillverkare.

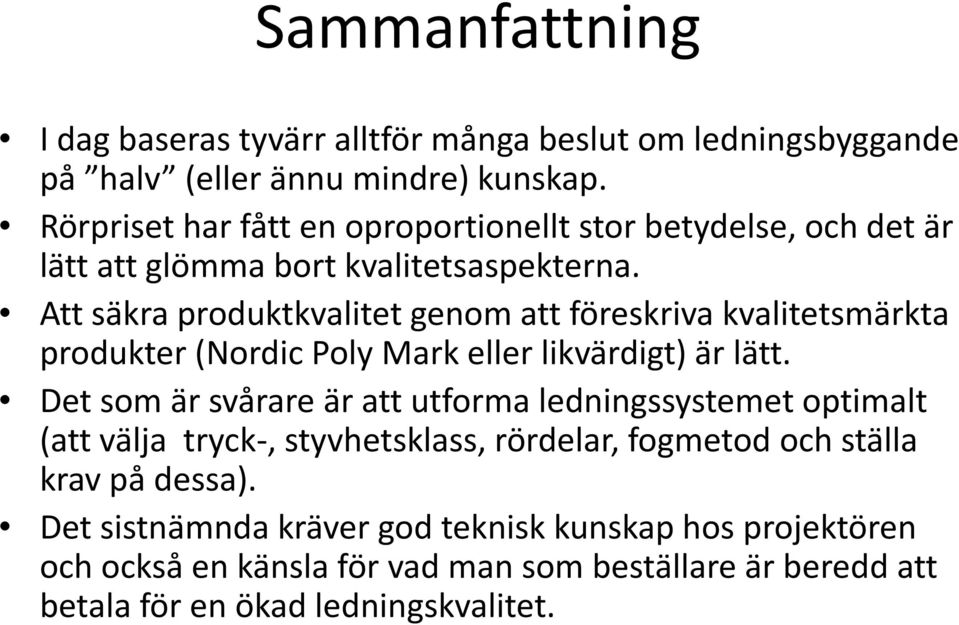

20 Sammanfattning I dag baseras tyvärr alltför många beslut om ledningsbyggande på halv (eller ännu mindre) kunskap. Rörpriset har fått en oproportionellt stor betydelse, och det är lätt att glömma bort kvalitetsaspekterna. Att säkra produktkvalitet genom att föreskriva kvalitetsmärkta produkter (Nordic Poly Mark eller likvärdigt) är lätt. Det som är svårare är att utforma ledningssystemet optimalt (att välja tryck-, styvhetsklass, rördelar, fogmetod och ställa krav på dessa). Det sistnämnda kräver god teknisk kunskap hos projektören och också en känsla för vad man som beställare är beredd att betala för en ökad ledningskvalitet.
