Innehåll Inställning Användning Felsökning Status-LED Bilaga MULTIROOM-FÖRSTÄRKARE. Bruksanvisning. HEOS Drive

Transkript

1 .. MULTIROOM-FÖRSTÄRKARE Bruksanvisning HEOS Drive

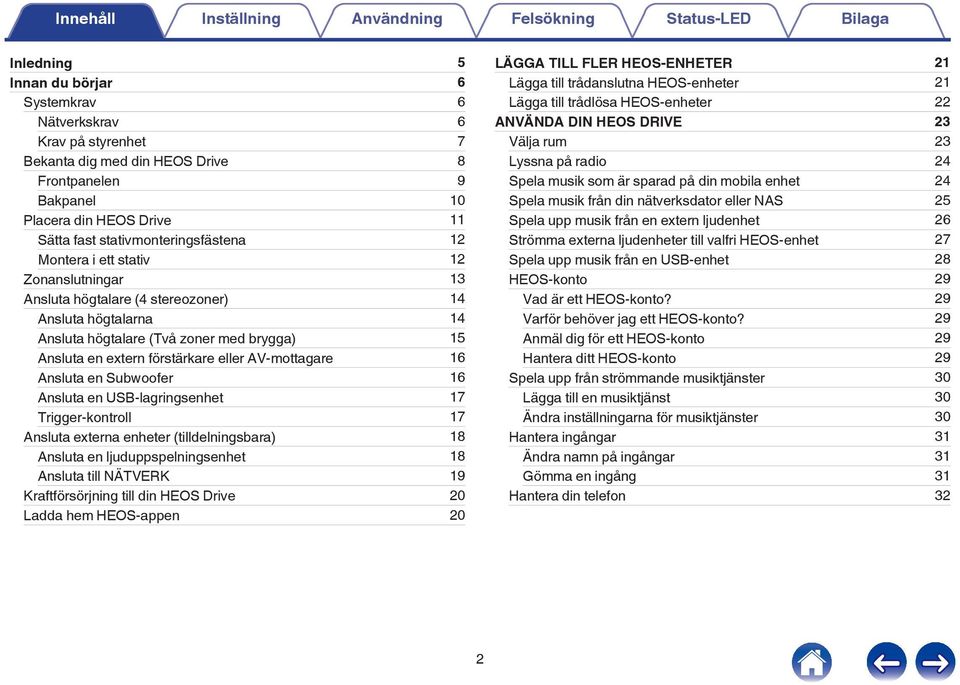

2 Innehåll Inställning Användning Felsökning Status-LED Bilaga Inledning 5 Innan du börjar 6 Systemkrav 6 Nätverkskrav 6 Krav på styrenhet 7 Bekanta dig med din HEOS Drive 8 Frontpanelen 9 Bakpanel 0 Placera din HEOS Drive Sätta fast stativmonteringsfästena Montera i ett stativ Zonanslutningar 3 Ansluta högtalare (4 stereozoner) 4 Ansluta högtalarna 4 Ansluta högtalare (Två zoner med brygga) 5 Ansluta en extern förstärkare eller AV-mottagare 6 Ansluta en Subwoofer 6 Ansluta en USB-lagringsenhet 7 Trigger-kontroll 7 Ansluta externa enheter (tilldelningsbara) 8 Ansluta en ljuduppspelningsenhet 8 Ansluta till NÄTVERK 9 Kraftförsörjning till din HEOS Drive 0 Ladda hem HEOS-appen 0 LÄGGA TILL FLER HEOS-ENHETER Lägga till trådanslutna HEOS-enheter Lägga till trådlösa HEOS-enheter ANVÄNDA DIN HEOS DRIVE 3 Välja rum 3 Lyssna på radio 4 Spela musik som är sparad på din mobila enhet 4 Spela musik från din nätverksdator eller NAS 5 Spela upp musik från en extern ljudenhet 6 Strömma externa ljudenheter till valfri HEOS-enhet 7 Spela upp musik från en USB-enhet 8 HEOS-konto 9 Vad är ett HEOS-konto? 9 Varför behöver jag ett HEOS-konto? 9 Anmäl dig för ett HEOS-konto 9 Hantera ditt HEOS-konto 9 Spela upp från strömmande musiktjänster 30 Lägga till en musiktjänst 30 Ändra inställningarna för musiktjänster 30 Hantera ingångar 3 Ändra namn på ingångar 3 Gömma en ingång 3 Hantera din telefon 3

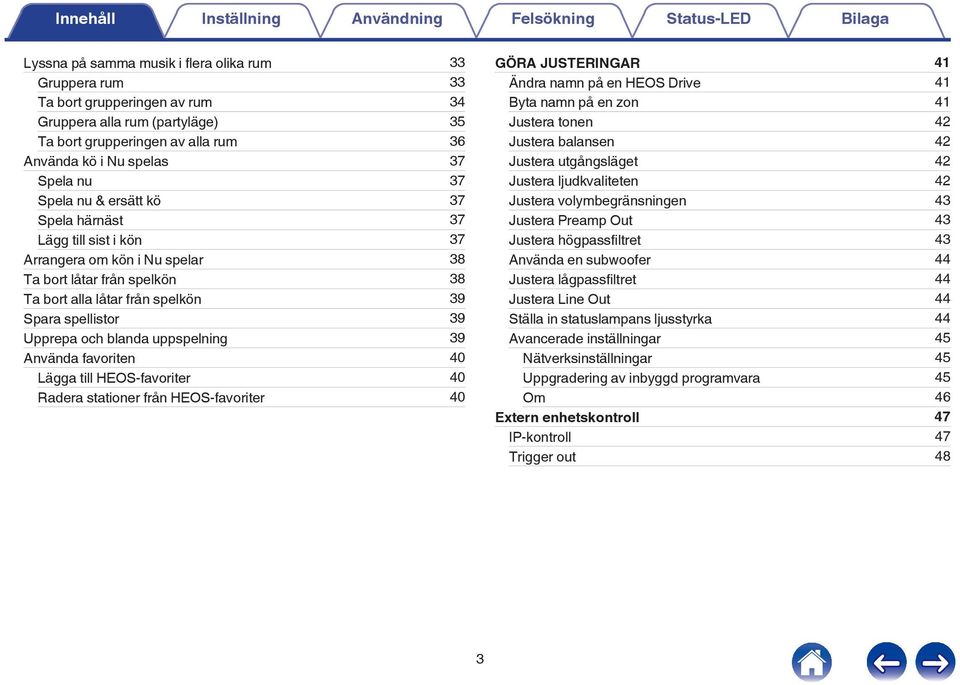

3 Lyssna på samma musik i flera olika rum 33 Gruppera rum 33 Ta bort grupperingen av rum 34 Gruppera alla rum (partyläge) 35 Ta bort grupperingen av alla rum 36 Använda kö i Nu spelas 37 Spela nu 37 Spela nu & ersätt kö 37 Spela härnäst 37 Lägg till sist i kön 37 Arrangera om kön i Nu spelar 38 Ta bort låtar från spelkön 38 Ta bort alla låtar från spelkön 39 Spara spellistor 39 Upprepa och blanda uppspelning 39 Använda favoriten 40 Lägga till HEOS-favoriter 40 Radera stationer från HEOS-favoriter 40 GÖRA JUSTERINGAR 4 Ändra namn på en HEOS Drive 4 Byta namn på en zon 4 Justera tonen 4 Justera balansen 4 Justera utgångsläget 4 Justera ljudkvaliteten 4 Justera volymbegränsningen 43 Justera Preamp Out 43 Justera högpassfiltret 43 Använda en subwoofer 44 Justera lågpassfiltret 44 Justera Line Out 44 Ställa in statuslampans ljusstyrka 44 Avancerade inställningar 45 Nätverksinställningar 45 Uppgradering av inbyggd programvara 45 Om 46 Extern enhetskontroll 47 IP-kontroll 47 Trigger out 48 3

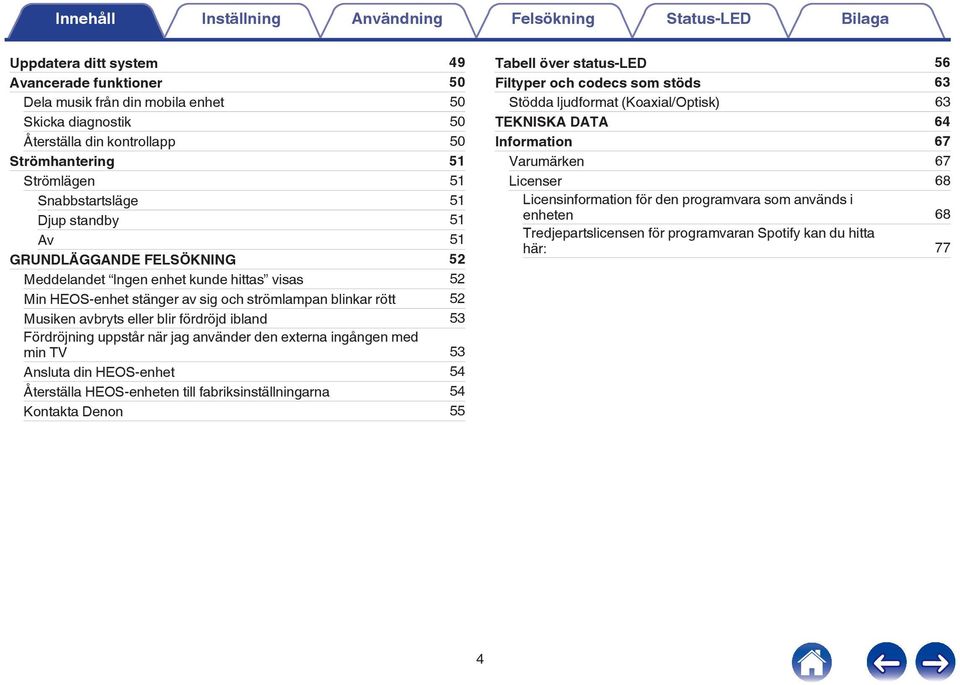

4 Uppdatera ditt system 49 Avancerade funktioner 50 Dela musik från din mobila enhet 50 Skicka diagnostik 50 Återställa din kontrollapp 50 Strömhantering 5 Strömlägen 5 Snabbstartsläge 5 Djup standby 5 Av 5 GRUNDLÄGGANDE FELSÖKNING 5 Meddelandet Ingen enhet kunde hittas visas 5 Min HEOS-enhet stänger av sig och strömlampan blinkar rött 5 Musiken avbryts eller blir fördröjd ibland 53 Fördröjning uppstår när jag använder den externa ingången med min TV 53 Ansluta din HEOS-enhet 54 Återställa HEOS-enheten till fabriksinställningarna 54 Kontakta Denon 55 Tabell över status-led 56 Filtyper och codecs som stöds 63 Stödda ljudformat (Koaxial/Optisk) 63 TEKNISKA DATA 64 Information 67 Varumärken 67 Licenser 68 Licensinformation för den programvara som används i enheten 68 Tredjepartslicensen för programvaran Spotify kan du hitta här: 77 4

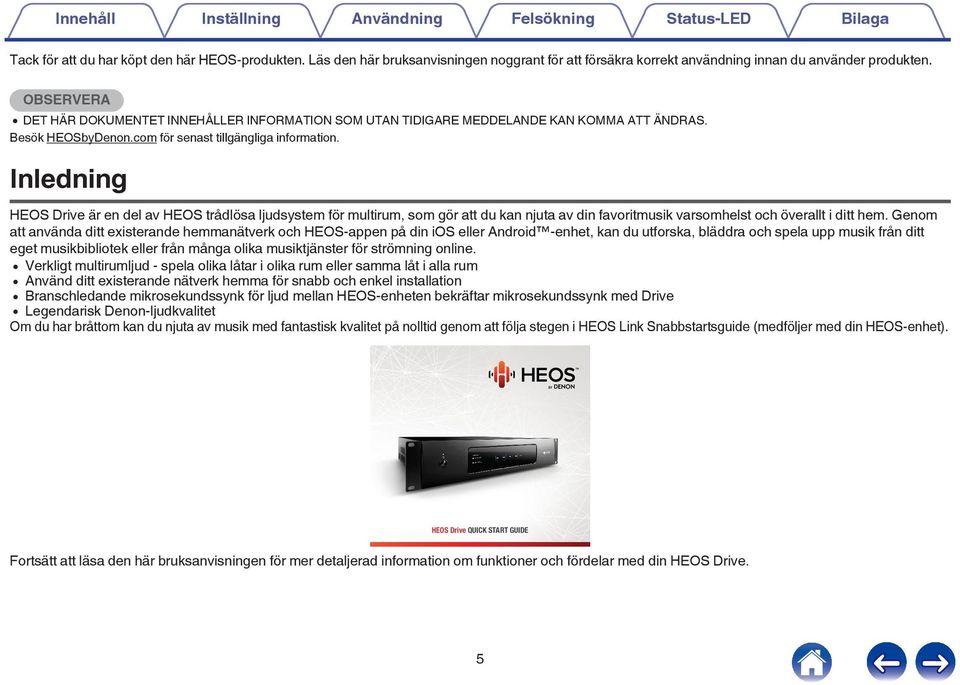

5 Innehåll Inställning Användning Felsökning Status-LED Bilaga Tack för att du har köpt den här HEOS-produkten. Läs den här bruksanvisningen noggrant för att försäkra korrekt användning innan du använder produkten. OBSERVERA 0 DET HÄR DOKUMENTET INNEHÅLLER INFORMATION SOM UTAN TIDIGARE MEDDELANDE KAN KOMMA ATT ÄNDRAS. Besök HEOSbyDenon.com för senast tillgängliga information. Inledning HEOS Drive är en del av HEOS trådlösa ljudsystem för multirum, som gör att du kan njuta av din favoritmusik varsomhelst och överallt i ditt hem. Genom att använda ditt existerande hemmanätverk och HEOS-appen på din ios eller Android -enhet, kan du utforska, bläddra och spela upp musik från ditt eget musikbibliotek eller från många olika musiktjänster för strömning online. 0 Verkligt multirumljud - spela olika låtar i olika rum eller samma låt i alla rum 0 Använd ditt existerande nätverk hemma för snabb och enkel installation 0 Branschledande mikrosekundssynk för ljud mellan HEOS-enheten bekräftar mikrosekundssynk med Drive 0 Legendarisk Denon-ljudkvalitet Om du har bråttom kan du njuta av musik med fantastisk kvalitet på nolltid genom att följa stegen i HEOS Link Snabbstartsguide (medföljer med din HEOS-enhet). HEOS Drive QUICK START GUIDE. Fortsätt att läsa den här bruksanvisningen för mer detaljerad information om funktioner och fördelar med din HEOS Drive. 5

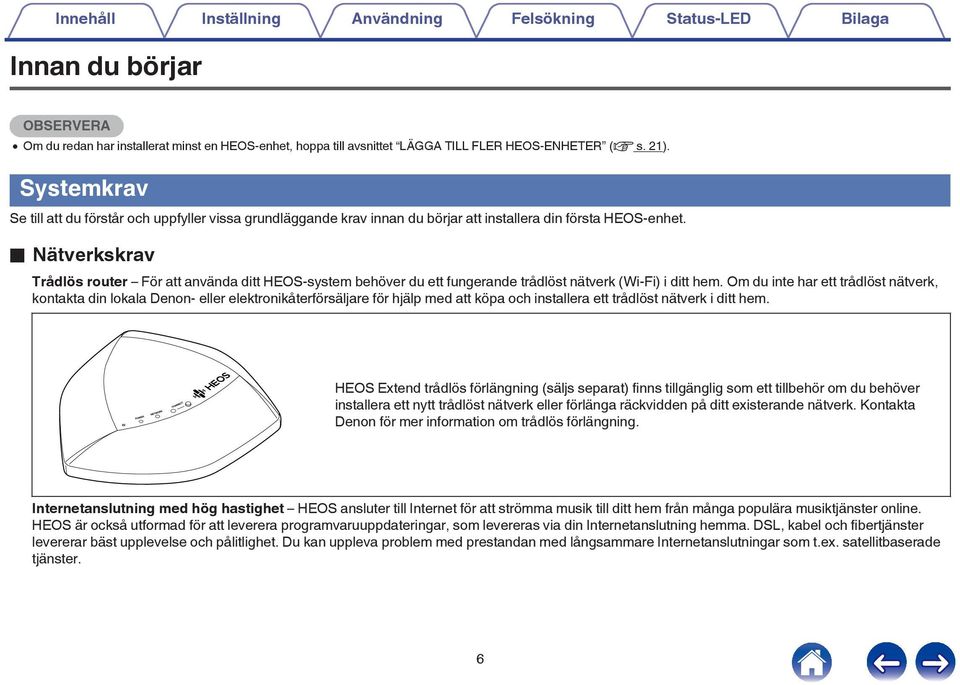

6 . Innan du börjar OBSERVERA 0 Om du redan har installerat minst en HEOS-enhet, hoppa till avsnittet LÄGGA TILL FLER HEOS-ENHETER (v s. ). Systemkrav Se till att du förstår och uppfyller vissa grundläggande krav innan du börjar att installera din första HEOS-enhet. o Nätverkskrav Trådlös router För att använda ditt HEOS-system behöver du ett fungerande trådlöst nätverk (Wi-Fi) i ditt hem. Om du inte har ett trådlöst nätverk, kontakta din lokala Denon- eller elektronikåterförsäljare för hjälp med att köpa och installera ett trådlöst nätverk i ditt hem. HEOS Extend trådlös förlängning (säljs separat) finns tillgänglig som ett tillbehör om du behöver installera ett nytt trådlöst nätverk eller förlänga räckvidden på ditt existerande nätverk. Kontakta Denon för mer information om trådlös förlängning. Internetanslutning med hög hastighet HEOS ansluter till Internet för att strömma musik till ditt hem från många populära musiktjänster online. HEOS är också utformad för att leverera programvaruuppdateringar, som levereras via din Internetanslutning hemma. DSL, kabel och fibertjänster levererar bäst upplevelse och pålitlighet. Du kan uppleva problem med prestandan med långsammare Internetanslutningar som t.ex. satellitbaserade tjänster. 6

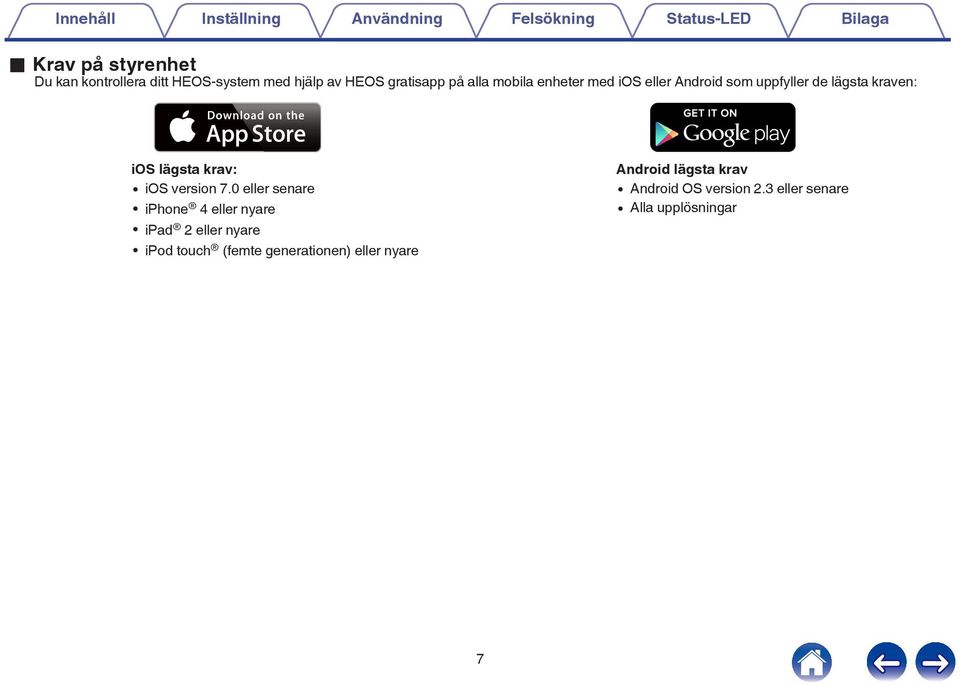

7 .. o Krav på styrenhet Du kan kontrollera ditt HEOS-system med hjälp av HEOS gratisapp på alla mobila enheter med ios eller Android som uppfyller de lägsta kraven: ios lägsta krav: 0 ios version 7.0 eller senare 0 iphone 4 eller nyare 0 ipad eller nyare 0 ipod touch (femte generationen) eller nyare Android lägsta krav 0 Android OS version.3 eller senare 0 Alla upplösningar 7

8 . QUICK STRT GUIDE Bekanta dig med din HEOS Drive Packa upp HEOS Drive från lådan och kontrollera att följande föremål finns inkluderade: HEOS Drive Ethernet-kabel Stativmonteringsfästen Snabbstartsguide Säkerhetsinstruktioner Garanti (endast nordamerikanska modeller) Utökad skyddsplan (endast nordamerikanska modeller) (för Nordamerika) (för Europa) (för Storbritannien) (för Australien) Nätkablar OBSERVERA 0 Använd nätkabeln som finns i paketet med din enhet. 8

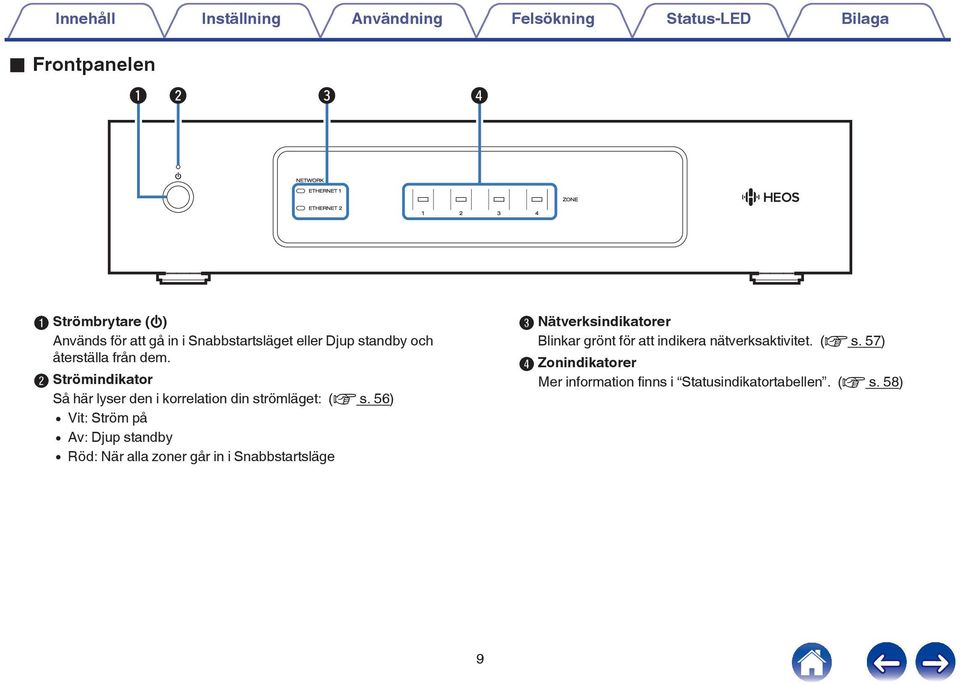

9 . o Frontpanelen q w e r A Strömbrytare (X) Används för att gå in i Snabbstartsläget eller Djup standby och återställa från dem. B Strömindikator Så här lyser den i korrelation din strömläget: (v s. 56) 0 Vit: Ström på 0 Av: Djup standby 0 Röd: När alla zoner går in i Snabbstartsläge C Nätverksindikatorer Blinkar grönt för att indikera nätverksaktivitet. (v s. 57) D Zonindikatorer Mer information finns i Statusindikatortabellen. (v s. 58) 9

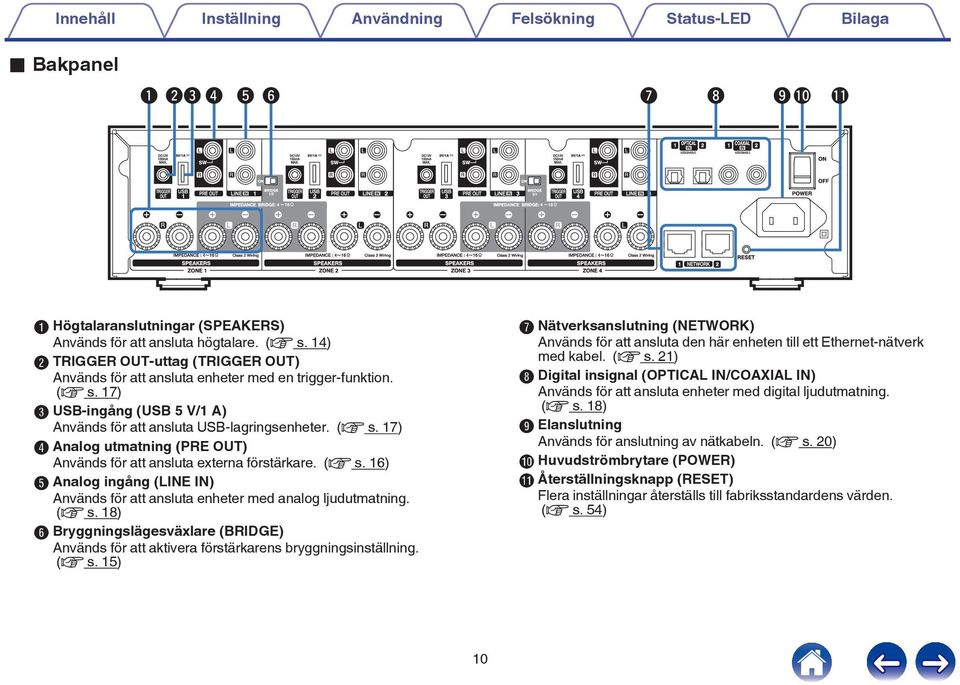

10 . o Bakpanel q we r t y u i o Q0 Q A Högtalaranslutningar (SPEAKERS) Används för att ansluta högtalare. (v s. 4) B TRIGGER OUT-uttag (TRIGGER OUT) Används för att ansluta enheter med en trigger-funktion. (v s. 7) C USB-ingång (USB 5 V/ A) Används för att ansluta USB-lagringsenheter. (v s. 7) D Analog utmatning (PRE OUT) Används för att ansluta externa förstärkare. (v s. 6) E Analog ingång (LINE IN) Används för att ansluta enheter med analog ljudutmatning. (v s. 8) F Bryggningslägesväxlare (BRIDGE) Används för att aktivera förstärkarens bryggningsinställning. (v s. 5) G Nätverksanslutning (NETWORK) Används för att ansluta den här enheten till ett Ethernet-nätverk med kabel. (v s. ) H Digital insignal (OPTICAL IN/COAXIAL IN) Används för att ansluta enheter med digital ljudutmatning. (v s. 8) I Elanslutning Används för anslutning av nätkabeln. (v s. 0) J Huvudströmbrytare (POWER) K Återställningsknapp (RESET) Flera inställningar återställs till fabriksstandardens värden. (v s. 54) 0

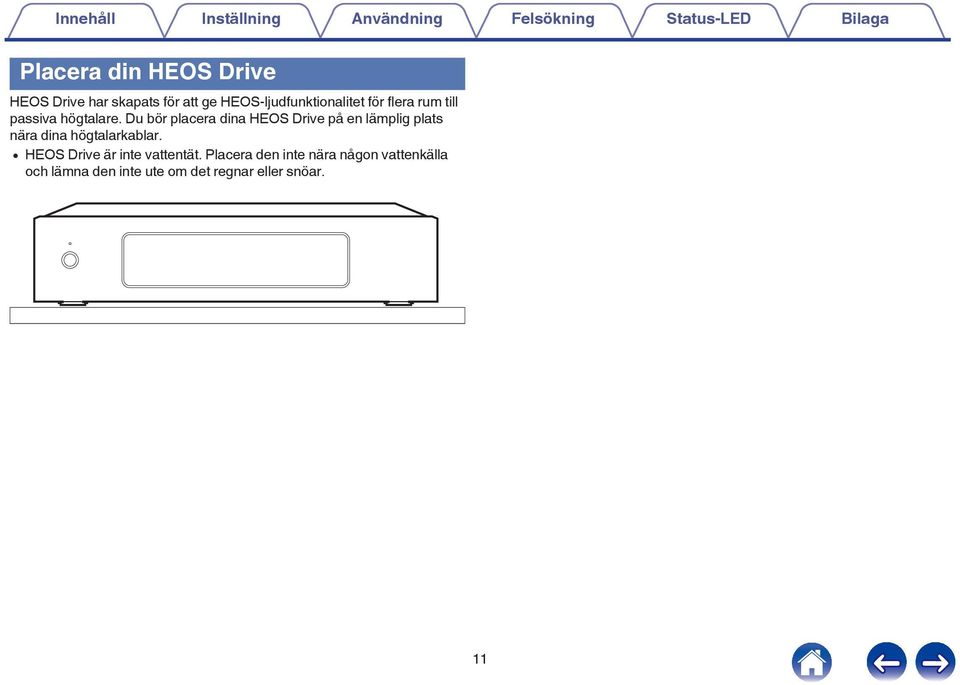

11 . Placera din HEOS Drive HEOS Drive har skapats för att ge HEOS-ljudfunktionalitet för flera rum till passiva högtalare. Du bör placera dina HEOS Drive på en lämplig plats nära dina högtalarkablar. 0 HEOS Drive är inte vattentät. Placera den inte nära någon vattenkälla och lämna den inte ute om det regnar eller snöar.

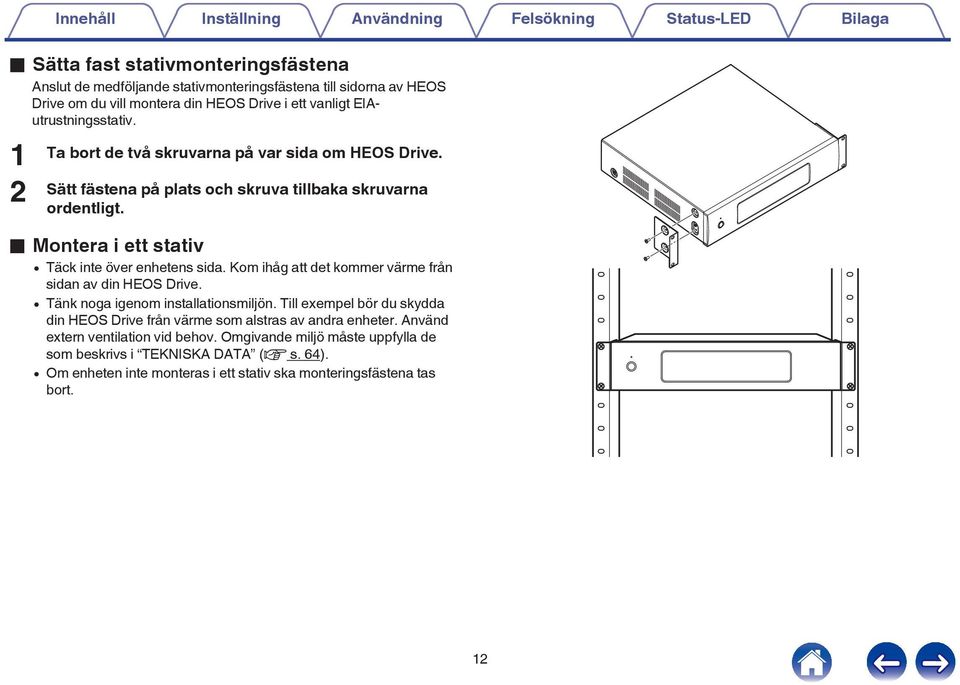

12 . o Sätta fast stativmonteringsfästena Anslut de medföljande stativmonteringsfästena till sidorna av HEOS Drive om du vill montera din HEOS Drive i ett vanligt EIAutrustningsstativ. Ta bort de två skruvarna på var sida om HEOS Drive. Sätt fästena på plats och skruva tillbaka skruvarna ordentligt. o Montera i ett stativ 0 Täck inte över enhetens sida. Kom ihåg att det kommer värme från sidan av din HEOS Drive. 0 Tänk noga igenom installationsmiljön. Till exempel bör du skydda din HEOS Drive från värme som alstras av andra enheter. Använd extern ventilation vid behov. Omgivande miljö måste uppfylla de som beskrivs i TEKNISKA DATA (v s. 64). 0 Om enheten inte monteras i ett stativ ska monteringsfästena tas bort.

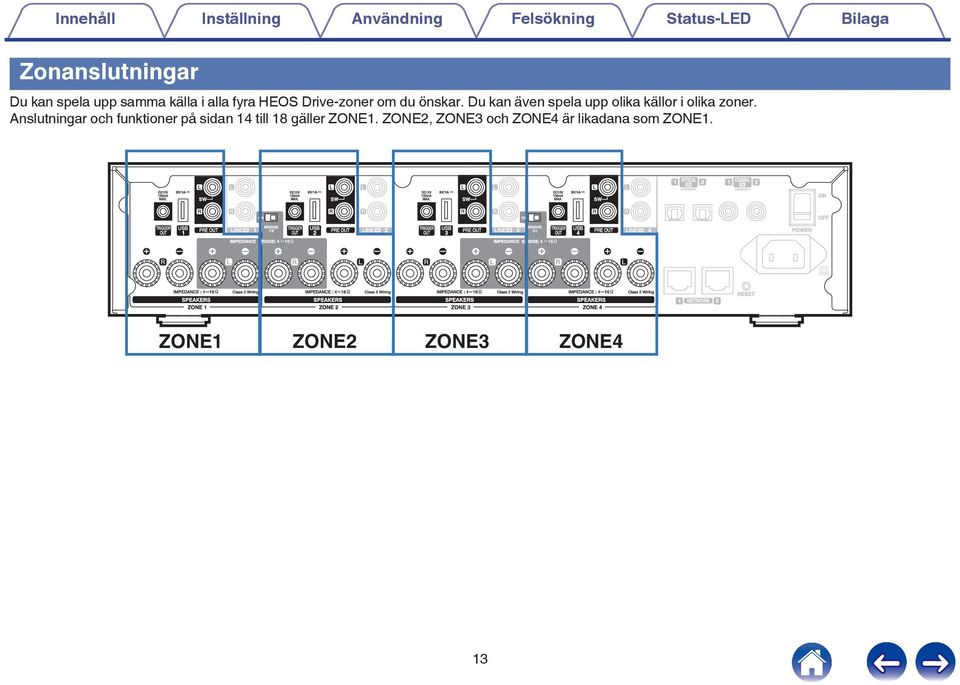

13 . Zonanslutningar Du kan spela upp samma källa i alla fyra HEOS Drive-zoner om du önskar. Du kan även spela upp olika källor i olika zoner. Anslutningar och funktioner på sidan 4 till 8 gäller ZONE. ZONE, ZONE3 och ZONE4 är likadana som ZONE. ZONE ZONE ZONE3 ZONE4 3

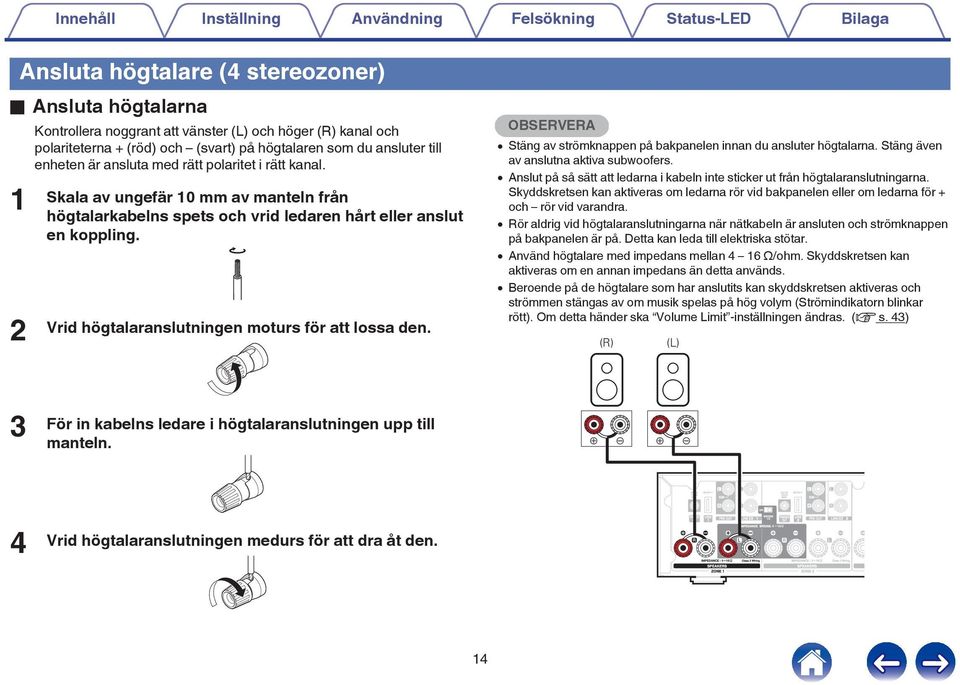

14 ..... Ansluta högtalare (4 stereozoner) o Ansluta högtalarna Kontrollera noggrant att vänster (L) och höger (R) kanal och polariteterna + (röd) och (svart) på högtalaren som du ansluter till enheten är ansluta med rätt polaritet i rätt kanal. Skala av ungefär 0 mm av manteln från högtalarkabelns spets och vrid ledaren hårt eller anslut en koppling. Vrid högtalaranslutningen moturs för att lossa den. OBSERVERA 0 Stäng av strömknappen på bakpanelen innan du ansluter högtalarna. Stäng även av anslutna aktiva subwoofers. 0 Anslut på så sätt att ledarna i kabeln inte sticker ut från högtalaranslutningarna. Skyddskretsen kan aktiveras om ledarna rör vid bakpanelen eller om ledarna för + och rör vid varandra. 0 Rör aldrig vid högtalaranslutningarna när nätkabeln är ansluten och strömknappen på bakpanelen är på. Detta kan leda till elektriska stötar. 0 Använd högtalare med impedans mellan 4 6 Ω/ohm. Skyddskretsen kan aktiveras om en annan impedans än detta används. 0 Beroende på de högtalare som har anslutits kan skyddskretsen aktiveras och strömmen stängas av om musik spelas på hög volym (Strömindikatorn blinkar rött). Om detta händer ska Volume Limit -inställningen ändras. (v s. 43) (R) (L) 3 För in kabelns ledare i högtalaranslutningen upp till manteln. q w q w 4 Vrid högtalaranslutningen medurs för att dra åt den. 4

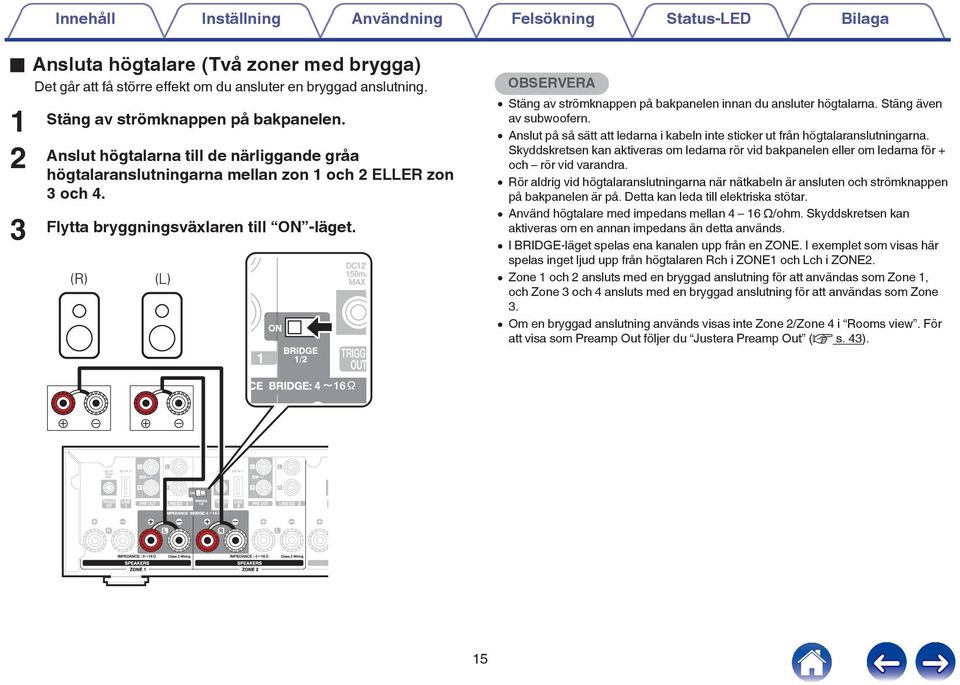

15 . o Ansluta högtalare (Två zoner med brygga) Det går att få större effekt om du ansluter en bryggad anslutning. 3 Stäng av strömknappen på bakpanelen. Anslut högtalarna till de närliggande gråa högtalaranslutningarna mellan zon och ELLER zon 3 och 4. Flytta bryggningsväxlaren till ON -läget. (R) (L) OBSERVERA 0 Stäng av strömknappen på bakpanelen innan du ansluter högtalarna. Stäng även av subwoofern. 0 Anslut på så sätt att ledarna i kabeln inte sticker ut från högtalaranslutningarna. Skyddskretsen kan aktiveras om ledarna rör vid bakpanelen eller om ledarna för + och rör vid varandra. 0 Rör aldrig vid högtalaranslutningarna när nätkabeln är ansluten och strömknappen på bakpanelen är på. Detta kan leda till elektriska stötar. 0 Använd högtalare med impedans mellan 4 6 Ω/ohm. Skyddskretsen kan aktiveras om en annan impedans än detta används. 0 I BRIDGE-läget spelas ena kanalen upp från en ZONE. I exemplet som visas här spelas inget ljud upp från högtalaren Rch i ZONE och Lch i ZONE. 0 Zone och ansluts med en bryggad anslutning för att användas som Zone, och Zone 3 och 4 ansluts med en bryggad anslutning för att användas som Zone 3. 0 Om en bryggad anslutning används visas inte Zone /Zone 4 i Rooms view. För att visa som Preamp Out följer du Justera Preamp Out (v s. 43). q w q w 5

16 .. o Ansluta en extern förstärkare eller AVmottagare Anslut PRE OUT-utgången till en tillgänglig ingång på din förstärkare eller AV-mottagare med lämpliga kablar. Din förstärkare eller AV-mottagare o Ansluta en Subwoofer Anslut PRE OUT L -utgången till en ingång på din aktiva subwoofer eller din subwooferförstärkare. (v s. 44) IN Subwoofer med inbyggd förstärkare AUDIO AUDIO IN R L R L R L 6

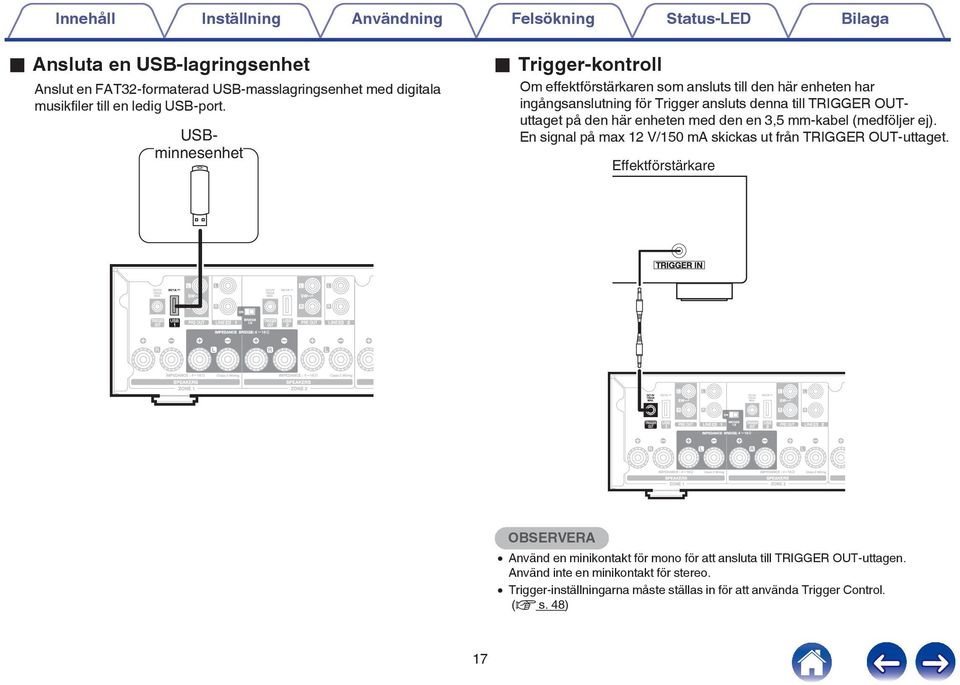

17 .. o Ansluta en USB-lagringsenhet Anslut en FAT3-formaterad USB-masslagringsenhet med digitala musikfiler till en ledig USB-port. USBminnesenhet o Trigger-kontroll Om effektförstärkaren som ansluts till den här enheten har ingångsanslutning för Trigger ansluts denna till TRIGGER OUTuttaget på den här enheten med den en 3,5 mm-kabel (medföljer ej). En signal på max V/50 ma skickas ut från TRIGGER OUT-uttaget. Effektförstärkare OBSERVERA 0 Använd en minikontakt för mono för att ansluta till TRIGGER OUT-uttagen. Använd inte en minikontakt för stereo. 0 Trigger-inställningarna måste ställas in för att använda Trigger Control. (v s. 48) 7

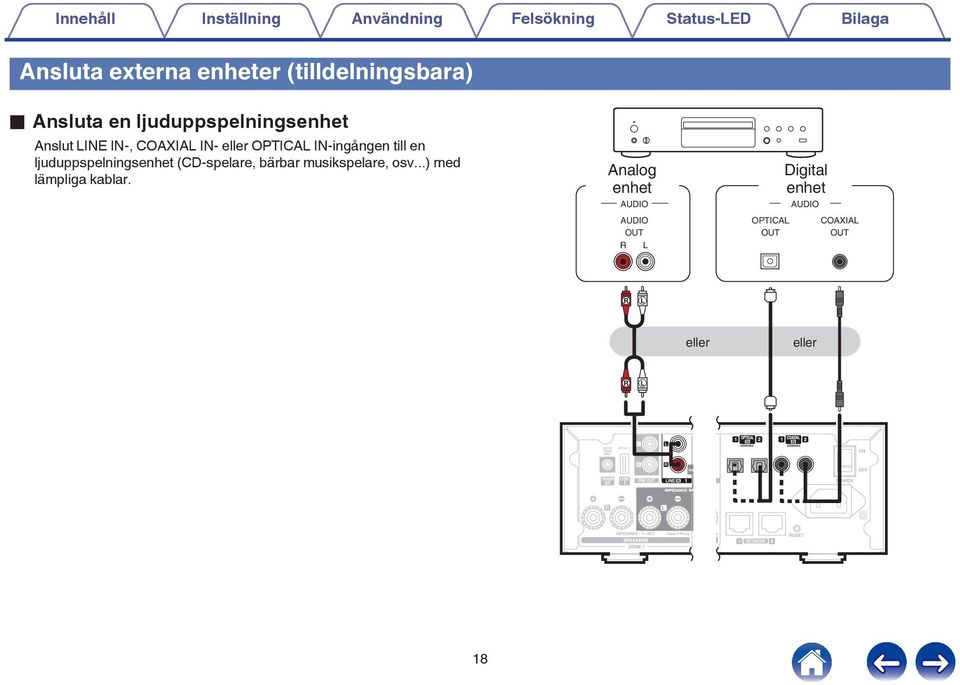

18 . Ansluta externa enheter (tilldelningsbara) o Ansluta en ljuduppspelningsenhet Anslut LINE IN-, COAXIAL IN- eller OPTICAL IN-ingången till en ljuduppspelningsenhet (CD-spelare, bärbar musikspelare, osv...) med lämpliga kablar. Analog enhet AUDIO AUDIO OUT R L OPTICAL OUT Digital enhet AUDIO COAXIAL OUT R L eller eller R L 8

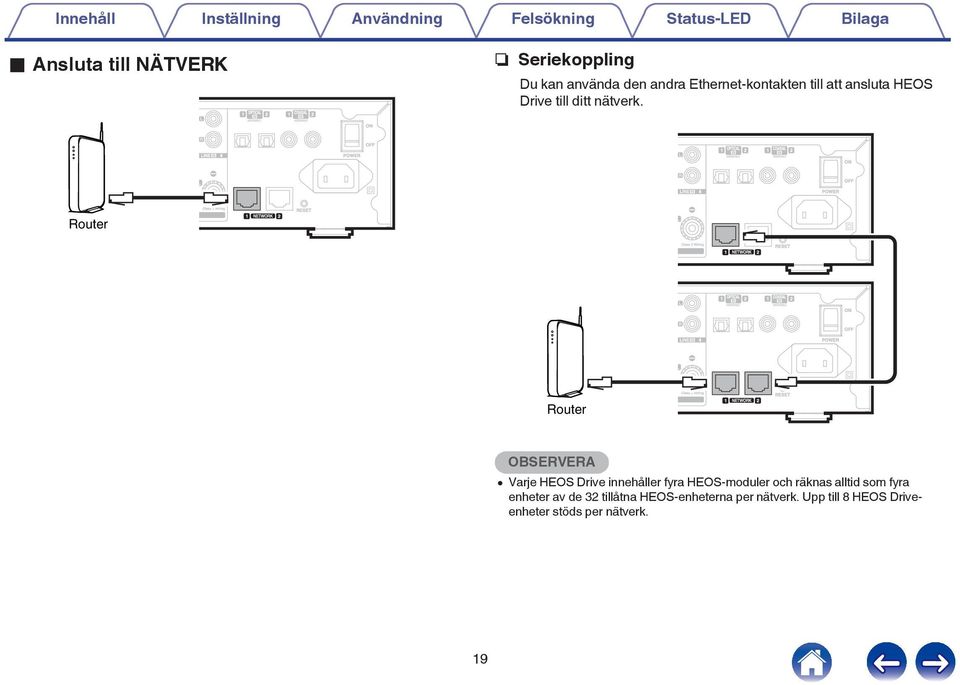

19 .. o Ansluta till NÄTVERK n Seriekoppling Du kan använda den andra Ethernet-kontakten till att ansluta HEOS Drive till ditt nätverk. Router Router OBSERVERA 0 Varje HEOS Drive innehåller fyra HEOS-moduler och räknas alltid som fyra enheter av de 3 tillåtna HEOS-enheterna per nätverk. Upp till 8 HEOS Driveenheter stöds per nätverk. 9

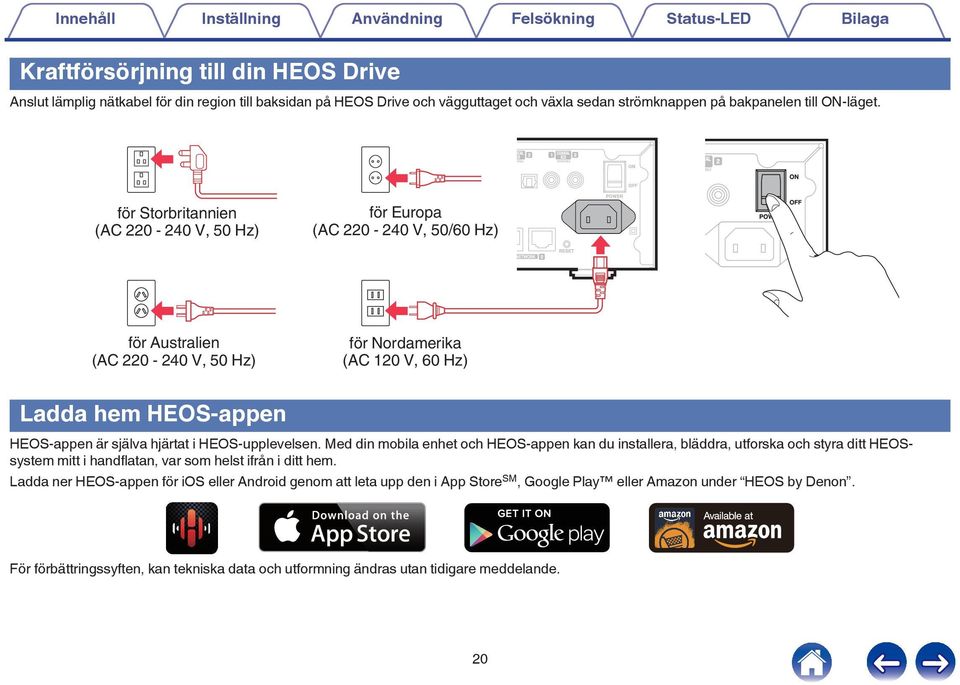

20 .. Kraftförsörjning till din HEOS Drive Anslut lämplig nätkabel för din region till baksidan på HEOS Drive och vägguttaget och växla sedan strömknappen på bakpanelen till ON-läget. för Storbritannien (AC 0-40 V, 50 Hz) för Europa (AC 0-40 V, 50/60 Hz) för Australien (AC 0-40 V, 50 Hz) för Nordamerika (AC 0 V, 60 Hz) Ladda hem HEOS-appen HEOS-appen är själva hjärtat i HEOS-upplevelsen. Med din mobila enhet och HEOS-appen kan du installera, bläddra, utforska och styra ditt HEOSsystem mitt i handflatan, var som helst ifrån i ditt hem. Ladda ner HEOS-appen för ios eller Android genom att leta upp den i App Store SM, Google Play eller Amazon under HEOS by Denon. För förbättringssyften, kan tekniska data och utformning ändras utan tidigare meddelande. 0

21 Innehåll Inställning Användning Felsökning Status-LED Bilaga LÄGGA TILL FLER HEOS-ENHETER HEOS ljudsystem för multirum är ett utmärkt ljudsystem som automatiskt synkroniserar ljuduppspelning mellan flera HEOS-enheter så att ljudet som kommer från olika rum blir perfekt synkroniserat och alltid låter fantastiskt! Du kan enkelt lägga till upp till 3 enheter till ditt HEOS-system. OBSERVERA 0 Varje HEOS Drive innehåller fyra HEOS-moduler och räknas alltid som fyra enheter av de 3 tillåtna HEOS-enheterna per nätverk. Upp till 8 HEOS Drive-enheter stöds per nätverk. Lägga till trådanslutna HEOS-enheter Anslut bara HEOS-enheterna till ditt hemmanätverk med Ethernet-kabeln, så kommer HEOS-enheterna att visas på din HEOS-app som ett nytt rum på skärmen Rooms. Du kan om du vill ge HEOS-enheten ett namn för att ange i vilket rum du har placerat den. 0 Använd endast en skärmad STP- eller ScTP LAN-kabel som du enkelt får tag i hos elektronikåterförsäljare (CAT-5 eller mer rekommenderas). 0 Anslut inte en nätverksanslutning direkt till LAN-port/Ethernet-anslutningen på din dator.

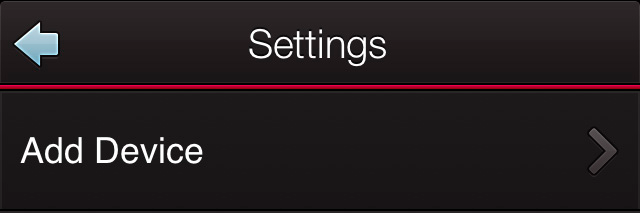

22 . Lägga till trådlösa HEOS-enheter Du kan lägga till extra HEOS-enheter till ditt HEOS-system genom att välja Lägg till enhet från HEOS-appens inställningsmeny och följa instruktionerna: Music Musik Inställningar Lägg till enhet OBSERVERA 0 HEOS Drive kan inte anslutas till ett trådlöst nätverk.

23 . ANVÄNDA DIN HEOS DRIVE Då du har anslutit HEOS Drive-enheten till ditt nätverk och installerat HEOS-appen på din mobila enhet, är det enkelt att börja njuta av din favoritmusik. Du kan lyssna på något annorlunda i varje rum eller synkronisera samma musik perfekt till alla rum. Det är upp till dig! Välja rum Om du har fler än en HEOS Drive måste du tala om för HEOS-systemet vilken som du vill kontrollera: 3 Peka på fliken Rum. Välj det rum du vill kontrollera. Välj fliken Musik för att välja en musikkälla eller fliken Spelas Nu för att kontrollera vad som spelas i valt rum. Rum Dra ett rum och släpp det i ett annat för att skapa en grupp Kitchen Song Name Living Song Name Dining Song Name 3 Bedroom Song Name 4 Outside Song Name 5 Rum Musik 3 Spelas Nu 3

24 .. Lyssna på radio HEOS-systemet inkluderar åtkomst till mer än gratisströmningar för Internet-radio från världens alla hörn via radiotjänsten Tuneln. Välj bara Tuneln-logotypen från huvud Musik -menyn och bläddra bland stationer som är noggrant ordnade i populära kategorier och välj en station som passar för din sinnesstämning. OBSERVERA Om du har ett Tuneln-konto kan du logga in på Tuneln-tjänsten under Inställningar - Musikkällor - Tuneln så kommer du åt alla dina Mina favoriter Tuneln-stationer som du har sparat som. Spela musik som är sparad på din mobila enhet 3 Peka på fliken Musik. Välj Denna mobil/iphone/ipod/ipad. Sök efter lokal musik på din telefon och välj något att spela upp. Ljudsignal Ljudsignal 4

25 . Spela musik från din nätverksdator eller NAS Ljudsignal PC NAS (Network Attached PC Storage) 3 Välj Musikservrar från fliken Musik. Välj namn på din nätverksdator eller NAS (Network Attached Storage)-server. Bläddra i musiken på din dator/nas och välj något att spela upp. 5

26 . Spela upp musik från en extern ljudenhet Ljudsignal 3 4 Anslut en extern ljudenhet till antingen den digitala, optiska eller analoga RCA stereoingången på baksidan av HEOS Drive. Välj Inputs från fliken Musik. Välj namnet på den HEOS Drive och den ingång som du anslöt till ljudenheten i steg. Starta uppspelningen på ljudenheten. 6

27 . Strömma externa ljudenheter till valfri HEOS-enhet Ljudsignal Ljudet från ljudenheten kan spelas direkt på vald enhet eller digitaliseras och skickas över ditt nätverk till andra HEOS-enheter. 3 4 Anslut en extern ljudenhet till antingen den digitala, optiska eller analoga RCA stereoingången på baksidan av HEOS Drive. Välj Inputs från fliken Musik. Välj namnet på den HEOS Drive och den ingång som du anslöt till ljudenheten i steg. Starta uppspelningen på ljudenheten. 7

28 . Spela upp musik från en USB-enhet 3 4 Sätt i en FAT3-formaterad USB-enhet i USB-porten på baksidan av HEOS Drive. Välj USB-musik från fliken Musik. Välj namnet på den HEOS Drive och den ingång som du anslöt till ljudenheten i steg. Bläddra efter musik på din USB-enhet och välj något att spela upp. Ljudsignal OBSERVERA 0 Det kan ta flera minuter innan namnet på ditt HEOS Drive visas i listan över USBmusik om du har många olika filer på din USB-enhet. 0 Det går inte att ansluta och använda en dator via den här enhetens USB-port med en USB-kabel. 8

29 HEOS-konto o Vad är ett HEOS-konto? Ett HEOS-konto är ett huvudkonto eller nyckelföljd för att hantera alla dina HEOS-musikservrar med ett enda användarnamn och lösenord. o Varför behöver jag ett HEOS-konto? Med HEOS-kontot behöver du bara ange inloggningsnamn och lösenord för dina musiktjänster en gång. Detta gör att du enkelt och snabbt kan använda flera kontrollappar på olika enheter. Du loggar bara in på ditt HEOS-konto på vilken enhet som helst, så har du tillgång till alla dina tillhörande musiktjänster, spelhistoria och anpassade spellistor. T.o.m om du är hemma hos en kompis och lyssnar på musik på deras HEOS-system. o Hantera ditt HEOS-konto Peka på fliken Musik. Välj inställningsikonen a längst upp till vänster på skärmen. 3 4 Välj HEOS konto. Byta plats, ändra lösenord, ta bort eller logga ut från kontot. o Anmäl dig för ett HEOS-konto Du kommer att ombes att anmäla dig för ett HEOS-konto första gången du går till någon musiktjänst från huvud Musik -menyn på HEOS-appen. 9

30 Spela upp från strömmande musiktjänster En musiktjänst är ett musikföretag online som ger tillgång till ett brett utbud av musiksamlingar via gratis och/eller betalade abonnemang. Beroende på geografisk belägenhet, finns det många olika alternativ att välja mellan. För mer information om vilka tjänster som finns tillgängliga i ditt område kan du besöka HEOSbyDenon.com o Lägga till en musiktjänst Då du har installerat ditt HEOS-konto, kan du lägga till kompatibla musiktjänster till ditt HEOS-system genom att peka på musiktjänstens logotyp under fliken Musik. Följ instruktionerna på skärmen för att lägga till ditt användarnamn och lösenord för vald musiktjänst. Du behöver endast ange din kontoinformation en gång eftersom HEOS-kontotjänsten på ett säkert sätt kommer ihåg din inloggningsinformation så att du inte behöver ange den varje gång du vill spela musik från musiktjänsten. Ytterligare musiktjänster kan finnas under Inställningar - Musiktjänster. o Ändra inställningarna för musiktjänster Peka på fliken Musik. Välj inställningsikonen a längst upp till vänster på skärmen Välj Musikkällor. Välj Internetmusik. Välj namn på den musiktjänst online som du vill redigera. Logga ut och logga sedan in igen för att koppla ditt användarnamn och lösenord med ditt HEOS-konto. Välj Göm för att förhindra att tjänstens logotyp visas i huvudmenyn Musik. 30

31 Hantera ingångar Om du har anslutit externa ljudkällor (som CD-spelare, portabla musikspelare, kabelboxar, mm...) till en av dina HEOS-enheters ingångar kan du byta namn på standardingången till att beskriva enheten eller gömma de ingångar som inte används. Välj ikonen inställningar a som finns längst upp till vänster i huvudmenyn Musik, för att visa menyn Settings. 3 4 Välj Musikkällor. Välj Ingångar. Välj den HEOS-enhet som du ansluter din externa ljudkälla till. o Ändra namn på ingångar 3 4 Välj namnet på den ingång som du vill redigera. Välj Namn. Välj eller ange ett nytt namn som beskriver den källa som du har anslutit. Välj sparningsknappen för att spara dina ändringar. o Gömma en ingång Välj namnet på den ingång som du vill redigera. Ställ Dölj ingång på OFF för att ingången inte ska visas bland ingångarna på huvud Musik menyn. 3

32 Hantera din telefon Din mobiltelefon eller surfplatta kan döljas om den inte behöver finnas i Musikkällor -menyn. Välj ikonen inställningar a som finns längst upp till vänster i huvudmenyn Musik, för att visa menyn Settings. 3 4 Välj Musikkällor. Välj Denna mobil/iphone/ipod/ipad. Ställ Denna mobil/iphone/ipod/ipad på OFF för att förhindra att tjänstens logotyp visas i huvudmenyn Musik. 3

33 . Lyssna på samma musik i flera olika rum HEOS-systemet är ett utmärkt ljudsystem för multirum som automatiskt synkroniserar ljuduppspelning mellan flera enheter så att ljudet som kommer från olika rum blir perfekt synkroniserat och alltid låter fantastiskt! Du kan enkelt lägga till upp till 3 enheter till ditt HEOS-system. Du kan sammanföra eller gruppera upp till 6 individuella HEOS-enheter i en grupp av HEOS-enheter som fungerar som om de vore en enda HEOSenhet. Rum Dra ett rum och släpp det i ett annat för att skapa en grupp Dining Song Name Living Kitchen Song Name Bedroom Song Name 3 3 Dra ett rum och släpp det i ett annat för att skapa en grupp Living Dining Song Name Kitchen Rum Living+Kitchen Song Name Om du vill ta bort ett rum från en grupp, dra det ut ur gruppen 4 o Gruppera rum 3 4 Peka på fliken Rum. Tryck och håll fingret på det rum som inte spelar musik. Dra det in till rummet som spelar musik (anges av den röda markeringen) och lyft upp fingret. De två rummen kommer att grupperas samman till en enda enhetsgrupp och båda rummen kommer att spela samma musik, perfekt synkroniserat. Rum Musik Spelas Nu Bedroom Song Name 3 Rum Musik Spelas Nu 33

34 . o Ta bort grupperingen av rum Peka på fliken Rum. Tryck och håll fingret på det rum som du vill ta bort från gruppen. Rum Dra ett rum och släpp det i ett annat för att skapa en grupp Dining Song Name Living Song Name Rum Dra ett rum och släpp det i ett annat för att skapa en grupp Dining Song Name Living Song Name 3 4 OBSERVERA 0 Du kan inte ta bort det första rummet som började att spela musik innan grupperingen. Dra det ut ur gruppen och lyft sedan fingret. Musiken kommer att sluta att spela i det rum som du drog ut ur gruppen, men kommer att fortsätta att spela i alla rum som är kvar i gruppen. Living Kitchen Bedroom Song Name 3 Rum Musik Spelas Nu 3 Kitchen Song Name 4 Bedroom Song Name 3 Rum Musik Spelas Nu 4 34

35 . o Gruppera alla rum (partyläge) Du kan enkelt gruppera de åtta rummen tillsammans till partyläge genom att nypa samman dem. 3 4 Peka på fliken Rum. Placera två fingrar på skärmen över listan med rum. Nyp snabbt ihop fingrarna och släpp sedan. Alla rummen kommer att sammanföras och börja att spela samma musik, perfekt synkroniserat. 3 Rum Dra ett rum och släpp det i ett annat för att skapa en grupp Dining Song Name Living Song Name Kitchen Song Name 3 Bedroom Song Name 4 Rum Dra ett rum och släpp det i ett annat för att skapa en grupp Dining+Living+... Song Name Dining Living Kitchen Bedroom Om du vill ta bort ett rum från en grupp, dra det ut ur gruppen 4 Rum Musik Spelas Nu Rum Musik Spelas Nu 35

36 . o Ta bort grupperingen av alla rum Du kan enkelt ta bort gruppen för alla rum och gå ur partyläge genom att dra isär fingrarna. 3 4 Peka på fliken Rum. Placera två fingrar nära varandra på skärmen över listan med rum. Dra snabbt isär fingrarna från varandra och släpp upp. Grupperingen av alla rum kommer att tas bort och musiken kommer att sluta att spela i alla rum (utom det ursprungliga huvudrummet som spelade innan rummen grupperades samman). Kitchen Kitchen 3 4 Rum Rum Rum Dra ett rum och släpp det i ett annat för att skapa en grupp Dra ett rum och släpp det i ett annat för att skapa en grupp Dining Dining Song Name Song Name Dining Living Song Name Living Song Name 3 Bedroom Bedroom Song Name 4 Om du vill ta bort ett rum från en grupp, dra det ut ur gruppen Musik Spelas Nu Rum Musik Spelas Nu 36

37 . Använda kö i Nu spelas HEOS använder en kö för Now Playing för att rada upp musik som du vill lyssna på. Musik kan väljas från vilken som helst av dina lokala musikkällor eller online (så länge som de inte är förprogrammerade som radio - eller station-strömmar ). Den här funktionen fungerar på liknande sätt som jukeboxar gör. Du väljer något att spela (en låt, ett album eller t.o.m. en hel musiksamling) och lägger till den i Queue. När du väljer något att spela kommer du att få frågan hur du vill köa din musik. q Spela album Låt Låt Spela nu Lägg till sist i kön 6 Track 6 0:0 Rooms Album Låt HEOS Device Spela nu & ersätt kö Spela härnäst Avbryt Music 0:0 0:0 Now Playing HEOS Device e r t Låt Album Rooms Track Track 3 Track 4 Track 5 HEOS Device Music Spelas nu 0:9 0:0 0:0 0:0 0:0 y w o Spela nu Sätt posten i kön efter det spår som spelas för närvarande, så kommer den valda posten att spelas direkt. o Spela nu & ersätt kö Rensar kön och spelar vald post omedelbart. o Spela härnäst Sätter in posten i kön efter aktuell låt och spelar den när låten är slut. o Lägg till sist i kön Lägger till posten i slutet av kön. Rum Musik Spelas nu A Kömeny När du valt något som du vill spela upp får du välja hur du vill köa din musik. B Köikon C Pennikon D Raderingsikon E Sparningsikon F Skivomslag eller HEOS-ikon Du kan gå tillbaka till Spelas Nu -skärmen genom att peka på skivomslaget eller HEOS-ikonen. 37

38 Arrangera om kön i Nu spelar Då du har låtar som väntar i kön kanske du vill ändra ordningen eller ta bort några låtar: Peka på fliken Spelas Nu. Peka på köikonen d längst upp till höger på skärmen. 3 Peka på pennikonen e för att gå in i redigeringsläge. 4 Arrangera om ordningen på din kö genom att dra listikonen f (på höger sida om varje spårrad) upp eller ner. Ta bort låtar från spelkön Du kan ta bort låtar en och en från uppspelningskön: Peka på fliken Spelas Nu. Peka på köikonen d längst upp till höger på skärmen. 3 Peka på pennikonen e för att gå in i redigeringsläge. 4 Peka på det/de spår som du vill ta bort. 5 Peka på ikonen Ta bort g för att ta bort alla valda spår från spelkön. 38

39 Ta bort alla låtar från spelkön Du kan ta bort alla låtar från uppspelningskön: Peka på fliken Spelas Nu. Peka på köikonen d längst upp till höger på skärmen. 3 Peka på raderingsikonen g för att bekräfta att du vill ta bort alla låtar från kön. Spara spellistor Du kan spara kön i Now Playing som en HEOS-spellista som du kan gå tillbaka till senare. Den nya spellistan kommer att finnas tillgänglig från knappen Playlists eller fliken Musik på varje kontrollapp som är ansluten till ditt HEOS-system. Peka på fliken Spelas Nu. Peka på köikonen d längst upp till höger på skärmen. 3 Peka på ikonen spara h. 4 Ange ett namn på din spellista och peka på ikonen spara. Upprepa och blanda uppspelning Uppspelningskontrollerna är synliga på Spelas Nu -skärmen. Peka på fliken Spelas Nu. Peka på omslaget för att visa kontrollerna upprepa b och blanda c. 39

40 Använda favoriten HEOS använder en HEOS Favorite för att skapa favoritstationer som du snabbt vill spela upp snabbt. Stationer kan väljas från musikkällor på Internet till exempel strömningar av typerna Radio eller Station. HEOS Favorite visar en lista med stationer med olika tjänster. o Lägga till HEOS-favoriter Välj en station från en musikkälla på Internet. När åtgärdsmenyn visas väljer du Add station to HEOS favorite. o Radera stationer från HEOS-favoriter Peka på fliken Musik. Välj Favorite. 3 Peka på pennikonen e för att gå in i redigeringsläge. 4 Peka på Delete för den station som du vill ta bort. OBSERVERA 0 Det här kan även göras genom att välja Add station to HEOS favorite från stationsmenyn för den station som spelas upp. 40

41 GÖRA JUSTERINGAR Du kan justera specifika inställningar för var och en av dina HEOS Drive:er i ditt system: Välj ikonen inställningar a som finns längst upp till vänster i huvudmenyn Musik, för att visa menyn Settings. 3 3 Välj Mina enheter för att visa en lista över dina enheter. Välj den HEOS Drive och den zon som du vill justera. Ändra namn på en HEOS Drive Välj Namn. Välj eller ange ett nytt namn för din HEOS Drive. Peka på Nästa för att spara dina ändringar. 3 Byta namn på en zon Välj Namn. Välj eller ange ett nytt namn för din HEOS Drive. Peka på Nästa för att spara dina ändringar. 4

42 Justera tonen Välj EQ. Justera Diskant eller Bas upp eller ner. 0 Välj knappen Reset för att återställa till standardinställningar. Justera balansen Välj Balans. Ändra balansen åt vänster eller höger. Justera utgångsläget Välj Output Mode. Välj Stereo eller Dubbel Mono. Justera ljudkvaliteten Välj transkodningsalternativ för återutsänt ljud från en HEOS-enhet till en annan HEOS-enhet (eller grupp med enheter) via nätverket. När inställningen är Normal avkodas en ljudkälla med hög överföringshastighet från den första enheten (t.ex. AUX-ingång, WAV, FLAC samt PCM) för att få bästa kvalitet i ljudöverföringen. Välj Kvalitet. Välj Normal (standard) eller Hög. 0 Välj Normal (standard) om ljudet ibland försvinner när du har valt inställningen Hög. 4

43 Justera volymbegränsningen Du kan välja maxvolym för HEOS Drive-förstärkarna för att undvika plötsliga ljudtoppar. Välj Volymgräns. Välj maximal volymsprocent (95, 90, 85, 80). OBSERVERA 0 Beroende på de högtalare som har anslutits kan skyddskretsen aktiveras och strömmen stängas av om musik spelas på hög volym. (Strömindikatorn blinkar rött.) Om detta händer ska Volymgräns -inställningen ändras. Justera Preamp Out ZONE och ZONE 4 Volume limit ändras till Preamp Out när du växlar Bridge-brytaren till ON. Välj Preamp Out. Välj inaktiv eller aktiv. Inaktiv (Standard): Aktiverad: PRE OUT är inaktiverad och visas inte i Rooms-vyn. PRE OUT är aktiverad och zonnamnet visas i Rooms-vyn. Justera högpassfiltret Ställ in högpassfiltret för att begränsa låga frekvenser som skickas till högtalarna. Välj High Pass Filter. Välj brytpunkt för frekvens: 40 Hz / 80 Hz / 90 Hz / 00 Hz / 0 Hz / 0 Hz / 50 Hz / 00 Hz / 50 Hz Om du aktiverar IP-kontroll försvinner High Pass Filter om måste ändras. 43

44 Använda en subwoofer Välj Subwoofer. Aktivera Sub Out (L)-inställningen. Om du aktiverar IP-kontroll försvinner Subwoofer om måste ändras. Justera lågpassfiltret Om Subwoofern är på kan du begränsa den högfrekventa signalen som skickas till din subwoofer. 3 Välj Subwoofer. Välj Low Pass Filter. Välj brytpunkt för frekvens: 40 Hz / 60 Hz / 80 Hz / 90 Hz / 00 Hz / 0 Hz / 0 Hz Justera Line Out Välj Nivå på ljudutgång. Välj Fast för att låsa volymen till den optimala nivån eller välj Variabel för att kontrollera volymen från Now Playing-skärmen. Om du aktiverar IP-kontroll försvinner Nivå på ljudutgång om måste ändras. Ställa in statuslampans ljusstyrka Välj Statusljus. Justera ljusstyrkan uppåt eller neråt eller ställ reglaget på läget AV för att helt inaktivera statuslampan. 44

45 Avancerade inställningar Försiktighetsåtgärd 0 Justering av dessa inställningar kan koppla ifrån din enhet från ditt nätverk och det kan hända att din enhet inte kan användas. Använd inte dessa funktioner om du inte känner dig bekväm med att göra avancerade justeringar. o Nätverksinställningar 3 Välj Avancerat. Välj NETWORK SETTINGS -fliken. a. Manual or static IP address for your device b. Deep Standby (v s. 5) Välj Save Settings för att börja använda de nya inställningarna eller Cancel Changes för att återgå till föregående inställningar. o Uppgradering av inbyggd programvara 3 Välj Avancerat. Välj FIRMWARE UPGRADE -fliken. n Update status Följ instruktionerna på skärmen för att installera eventuellt tillgängliga uppdateringar till ditt HEOS-system. Kontrollera manuellt efter uppgradering av inbyggd programvara. n Allow updates ON: OFF: Tillåter uppdateringar Tillåter inte uppdateringar Välj Save Settings för att börja använda de nya inställningarna eller Cancel Changes för att återgå till föregående inställningar. OBSERVERA 0 Djup standby måste anges i alla fyra zoner för att inställningen ska aktiveras. 45

46 o Om Se tekniska detaljer om HEOS-enheten. 3 Välj Avancerat. Välj ABOUT -fliken. Rulla ner för att se information om enhetens a. Hardware b. Software c. Device 46

47 Extern enhetskontroll HEOS Drive kan enkelt integreras med de flesta Denon AVR och låter dem fungera som en enda enhet. Du kan konfigurera din HEOS Drive att säga åt den anslutna enheten att starta, stänga av, välja rätt ingång och justera volymen eller dämpa ljudet. Du kan justera specifika inställningar för var och en av dina HEOS Drive i ditt system: Välj ikonen inställningar a som finns längst upp till vänster i huvud menyn Music, för att visa menyn Settings Välj Mina enheter för att visa en lista över dina enheter. Välj en HEOS Drive. Välj den zon som du vill ställa in. Välj Kontroll. Välj den metod du tror passar din konfiguration bäst: o IP-kontroll 3 4 IP-kontroll är tillgängligt för de modeller av Denon AV-mottagare som sålts efter 00 som har anslutits till samma nätverk som HEOS Drive och kontrollenheter. Välj IP. Välj en AVR som du har anslutit din HEOS Drive till. Välj den ingång på din AVR som du har anslutit din HEOS Drive till. Tryck på Done. OBSERVERA 0 Du kan testa anslutningen till din AVR genom att sätta på/stänga av strömmen eller trycka på knappar. 0 Följande inställningar måste ändras när IP Control väljs. 0 Line Out Level: Fixed 0 High Pass Filter: Off 0 Subwoofer: Off 47

48 o Trigger out Välj Trigger Control om du ansluter din HEOS till en effektförstärkare som stöder triggeringång på + V. HEOS App kan då kontrollera om förstärkaren ska vara på eller av. Välj Trigger. Tryck på Done. OBSERVERA 0 Du kan testa anslutningen till förstärkaren genom att sätta på/stänga av strömmen på förstärkarens inställningsskärm. 48

49 Uppdatera ditt system HEOS kan lägga till förbättringar och uppdaterade funktioner via din höghastiga Internet-anslutning. Följ instruktionerna på skärmen för att uppdatera HEOS-enheten och/eller din kontrollapp. Välj ikonen inställningar a som finns längst upp till vänster i huvudmenyn Musik, för att visa menyn Settings. Välj Uppdatera mjukvara. n Sök efter uppdatering Följ instruktionerna på skärmen för att installera eventuellt tillgängliga uppdateringar till ditt HEOS-system. n Automatisk uppdatering. ON: OFF: Giltiga uppdateringar utförs automatiskt. Du kommer att meddelas beträffande giltiga uppdateringar för HEOS appen. 49

50 Avancerade funktioner Det finns en del avancerade funktioner i HEOS-systemet som du kanske vill utforska då du har blivit mer bekväm med de grundläggande funktionerna. Du kan komma åt de avancerade funktionerna i HEOS-systemet genom att följa dessa steg: Välj ikonen inställningar a som finns längst upp till vänster i huvudmenyn Musik, för att visa menyn Settings. Välj Avancerade inställningar för att visa en lista över tillgängliga inställningar. Dela musik från din mobila enhet HEOS-appen har en funktion som kallas Musikdelning som kan dela den lokala musiken som är sparad på din mobila enhet till andra användare av HEOS-appen på ditt lokala nätverk. För att aktivera den här funktionen väljer du Musikdelning och ställer in det på PÅ. Namnet på enheten som du delar från kommer att visas som en musikserver som tillåter andra HEOS-kontrollappar att bläddra efter och spela upp musik från din enhet. Skicka diagnostik Om du har problem med ditt nätverk eller HEOS-systemet, kan du bli ombedd av personal på Denon teknisk support att välja detta alternativ. Den här funktionen kommer automatiskt att skicka diagnostisk information om ditt HEOS-system till Denon. OBSERVERA 0 Ingen personlig information skickas och din information kommer aldrig att delas med någon annan. Återställa din kontrollapp Den här funktionen återställer kontrollappen till sitt ursprungliga läge när du först installerade den på din mobila enhet, utan att du behöver ta bort, ladda ner eller återinstallera den från en applikationsaffär. 50

51 Strömhantering Strömlägen o Snabbstartsläge För att spara ström kommer enheten automatiskt att gå in i Snabbstartsläget när det inte finns någon nätverksåtkomst eller uppspelning under 0 minuter och kommer automatiskt att återta fullständigt strömläge när högtalaren väljs och spelar upp musik. Zonindikatorn lyser svagt i snabbstartsläget då det är en automatisk funktion. När du trycker på strömknappen startas enheten i snabbstartsläget. När alla zoner är i snabbstartsläge lyser strömindikatorn rött. o Djup standby Enheten kan också automatiskt gå in i djup standby då nätverket med kabel tas bort under mer än 60 minuter i snabbstartläget. Strömindikatorn stängs av vid djup standby. För att väcka en HEOSenhet från djup standby måste du trycka på standbyknappen och därmed sätta på strömindikatorn omedelbart. Tryck in strömindikatorn i mer än 6 sekunder för att sätta enheten i djup standby. OBSERVERA 0 Djup standby måste anges i alla fyra zoner för att inställningen ska aktiveras. o Av För att helt stänga av strömmen till enheten måste du växla strömknappen på bakpanelen till OFF. 5

52 GRUNDLÄGGANDE FELSÖKNING Meddelandet Ingen enhet kunde hittas visas Lösning 0 Dina HEOS-enheter och kontrollenheter kanske inte är på samma nätverk. Kontrollera att din kontrollenhet är på samma nätverk som dina HEOS-enheter. Detta kan konfigureras under Settings-alternativet på din mobila enhet. Om du har mer än ett nätverk kan din mobila enhet byta till ett annat nätverk när du rör dig i hemmet. 0 Kontrollera att inga andra elektroniska enheter påverkar dina trådlösa nätverkssignaler. Mikrovågsugnar, sladdlösa telefoner och vissa TV-apparater kan orsaka störningar i det trådlösa nätverket. 0 Om dina HEOS-enheter är placerade långt från din router kan du behöva använda en trådlös signalförstärkare, till exempel HEOS Extend. 0 Om din trådlösa nätverksrouter inte är kompatibel med HEOS-enheten kan du ansluta den separat sålda HEOS Extend Wireless Range Extender till din router. Se sidan 6 6 Min HEOS-enhet stänger av sig och strömlampan blinkar rött Lösning 0 Skyddskretsen har aktiverats på grund av temperaturökning i din HEOS-enhet. Stäng av strömmen, vänta ungefär en timme tills enheten har svalnat och sätt sedan på strömmen igen. 0 Kontrollera högtalaranslutningarna. Skyddskretsen kan ha aktiverats på grund av att ledarna i högtalarkablarna kommit i kontakt med varandra eller en ledare har kopplats ur sin anslutning och rört vid den här enhetens bakpanel. När du har kopplat ur nätkabeln kan du förhindra att detta händer igen genom att vrida om ledaren eller ta hand om anslutningen och sedan återansluta kabeln. 0 Beroende på de högtalare som har anslutits kan skyddskretsen aktiveras och strömmen stängas av om musik spelas på hög volym. (Strömindikatorn blinkar rött) Om detta sker ska Volume Limit -inställningen ändras. Se sidan

53 Musiken avbryts eller blir fördröjd ibland Lösning 0 Kontrollera att din Internetanslutning fungerar som den ska. Om du delar ditt nätverk med andra användare eller enheter kan det vara så att de använder det mesta av din bandvidd (speciellt om de strömmar video). 0 Kontrollera att dina HEOS-enheter finns inom ditt trådlösa nätverks räckvidd. 0 Kontrollera att dina HEOS-enheter inte är placerade nära annan elektronisk utrustning som kan störa deras trådlösa anslutning (som mikrovågsugnar, trådlösa telefoner, teveapparater och liknande). Se sidan 6 Fördröjning uppstår när jag använder den externa ingången med min TV Lösning 0 Om du ansluter den externa ingången till din kabel- eller satellitmottagare för att höra TV-ljud genom flera HEOS-enheter kan det uppstå fördröjningen mellan att du ser någon prata och att du hör ljudet. Detta beror på att HEOS-systemet måste buffra ljudet innan det skickas ut till HEOS-enheterna för att det ska nå alla enheter samtidigt. 0 Du kan undvika fördröjningen genom att enbart lyssna på den enhet som är direktansluten till TV-apparaten. - Se sidan 6 53

54 Ansluta din HEOS-enhet Lösning När du startar om din HEOS-enhet rensas all information om EQ och namn, men programvaran behålls. Du måste använda Inställningar->Lägg till enhet för att återansluta högtalaren till ditt hemmanätverk innan den kan användas. För att starta om din HEOS Drive ska du trycka på återställningsknappen på baksidan och hålla den där tills Zone-lampan blinkar gult. Se sidan Återställa HEOS-enheten till fabriksinställningarna Lösning Att återställa din HEOS-enhet till fabriksinställningarna gör att alla inställningar tas bort och att den ursprungliga programvaran som installerades på fabriken används. Försiktighetsåtgärd 0 Alla inställningar tas bort och programvara blir troligtvis sämre! För att återställa fabriksinställningarna på din HEOS Drive stänger du av strömknappen på bakpanelen. Tryck på återställningsknappen på bakpanelen, sätt på strömknappen på bakpanelen och håll inne den tills Zone-lampan blinkar gult. * Besök HEOSbyDenon.com för mer information Se sidan 54

55 Kontakta Denon Endast för USA och Kanada: Om du behöver ytterligare hjälp med din HEOS-produkt ska du kontakta HEOS genom Denons kundtjänst nedan: Webbsida: Epost: Livechatt: Telefon: Avgiftsfritt (855) (M-F 0:00 till :00 EST / Lör :00 till 0:00 EST) För övriga regioner: Om du behöver ytterligare hjälp för att lösa problem, kontakta Denons kundtjänst där du bor eller besök HEOSbyDenon.com 55

56 .... Tabell över status-led o Strömindikator Enhetsbeskrivning Beskrivning LED front igång OFF Innehåll Inställning Användning Felsökning Status-LED Bilaga Ingen ström, huvudströmbrytaren växlad till OFF, djup standby ON Ström på (av) Strömhantering Snabbstartsläge: När alla zoner går in i Snabbstartsläge (fast) Fel Läs om maskinvaruskydd under GRUNDLÄGGANDE FELSÖKNING (v s. 5) (fast) (blinka) 56

57 .. o Nätverksindikatorer Enhetsbeskrivning Beskrivning LED front igång OFF Inte ansluten till ditt nätverk Anslut Ansluten till ditt nätverk (av) (blinka) 57

58 .... o Zonindikatorer Enhetsbeskrivning Beskrivning LED front igång OFF Ingen ström, huvudströmbrytaren växlad till OFF, djup standby (av) Huvudströmbrytaren på Starta (blinka) Färdigkonfigurerad och ansluten till ditt nätverk ON (fast) Inte ansluten till ditt nätverk (fast) 58

59 ... Enhetsbeskrivning Beskrivning LED front igång Uppdaterar (blinka) Uppdatera Startar om (blinka) Färdigkonfigurerad och ansluten till ditt nätverk (fast) 59

60 .... Enhetsbeskrivning Beskrivning LED front igång Mjuk återställning - rensa användarinställningar (blinka snabbt) Hård återställning - fabriksåterställning Återställ (blinka) Startar om (blinka) Konfigurerad Inte redo (fast) 60

61 ..... Enhetsbeskrivning Beskrivning LED front igång Fel på inbyggd programvara (blinka långsamt (INTE tona ner)) Fel Fel på maskinvara (blinka snabbt) Nätverksfel (fast) Volymändring (blinka snabbt) Ljud av (blinka långsamt) 6

62 .. Enhetsbeskrivning Beskrivning LED front igång Snabbstartsläge: När alla zoner går in i Snabbstartsläge Strömhantering (fast) Djup standby (av) 6

63 Filtyper och codecs som stöds 3 khz 44, khz 48 khz 3 khz 44, khz 48 khz 3 khz 44, khz 48 khz 3 khz 44, khz 48 khz 44, khz 48 khz 44, khz 48 khz Frekvens Samplingstakt Förlängning Codec Bithastighet 6 bit wav PCM bit mp3 6 bit m4a aac 6 bit wma MPEG- Audio Layer 3 CBR/VBR AAC-LC wma9 CBR 3 30 kbps kbps CBR:48 9 kbps 6 bit flac flac bit m4a ALAC --- OBSERVERA 0 Filer som skyddas av DRM såsom Apples Fairplay DRM stöds inte. Stödda ljudformat (Koaxial/Optisk) kanaler Linjärt PCM: kanaler, 3 khz 9 khz, 6/0/4 bit Bitström:Dolby Digital 63

64 TEKNISKA DATA o Ljuddelen 0 Effektförstärkare Maximal utgångseffekt: Märkeffekt: Utgångsanslutningar: THD+N: Signal/brusförhållande: Frekvensgång: (STANDARDANVÄNDNING) 8-kanals körning 60 W + 60 W (8 Ω/ohm, 0 Hz 0 khz, T.H.D. 0,05 %) (BRYGGANVÄNDNING) 4-kanals körning 30 W + 30 W (8 Ω/ohm, 0 Hz 0 khz, T.H.D. 0,05 %) (STANDARDANVÄNDNING) 8-kanals körning 60 W + 60 W (8 Ω/ohm, 0 Hz 0 khz, T.H.D. 0,07 %) (BRYGGANVÄNDNING) 4-kanals körning 0 W + 0 W (8 Ω/ohm, 0 Hz 0 khz, T.H.D. 0,07 %) (STANDARDANVÄNDNING) 4 6 Ω/ohm (BRYGGANVÄNDNING) 4 6 Ω/ohm 0,05 % (0 Hz - 0 khz) 95 db (IHF-A-vägt) 0 Hz till 0 khz: ± db 64

65 o Allmänt Drifttemperatur: 5 C 35 C Strömtillförsel: Strömförbrukning: Strömförbrukning i djupt standbyläge: AC 0 V, 60 Hz (för Nordamerika) AC 0-40 V, 50/60 Hz (för Europa, Storbritannien och Australien) 70 W (för Nordamerika) 60 W (för Europe, Storbritannien och Australien) 0,3 W 65

66 . o Mått (Enhet : mm) o Vikt: 7,5 kg (med fästen) 7, kg (utan fästen) För förbättringssyften, kan tekniska data och utformning ändras utan tidigare meddelande. 66

67 ... Information Varumärken Skapa med licens av Dolby Laboratories. Dolby och double-d-symbolen är varumärken tillhörande Dolby Laboratories.. Amazon, Kindle, Fire och tillhörande logotyper är varumärken tillhörande Amazon.com, Inc. eller dess samarbetspartners. Google Play är ett varumärke som tillhör Google Inc. Apple, Apple-logotypen, ipad, iphone och ipod touch är varumärken som tillhör Apple Inc., registrerade i USA och andra länder. App Store är ett servicemärke som tillhör Apple Inc. 67

68 Licenser o Licensinformation för den programvara som används i enheten Om GPL- (GNU-General Public License), LGPL -(GNU Lesser General Public License) licens Den här produkten använder GPL/LGPL-programvara och programvara tillverkad av andra företag. Då du har köpt den här produkten, kan du skaffa fram, modifiera eller distribuera källkoden för GPL/LGPL-programvaran som används i produkten. Denon levererar källkoden baserat på GPL- och LPGL-licenser till den faktiska kostnaden vid begäran till vår kundtjänst. Observera dock att vi inte ger några garantier vad gäller källkoden. Du bör också förstå att vi inte erbjuder support för innehåll i källkoden. Det här avsnittet beskriver den programvarulicens som används för den här enheten. För att upprätthålla korrekt innehåll, används originalet (engelska). n GPL Open Source Used bridge-utils.8 busybox.. ebtables Linux kernel.6.30 mtd-utils.4.3 ntfs-3g_ntfsprogs 0.4. ntpclient 007 u-boot 0,06 wireless-tools version 9 Version n LGPL Open Source Used ffmpeg glibc.9 libmms 0.6. n curl Version COPYRIGHT AND PERMISSION NOTICE Copyright (c) , Daniel Stenberg, <daniel@haxx.se>. All rights reserved. Permission to use, copy, modify, and distribute this software for any purpose with or without fee is hereby granted, provided that the above copyright notice and this permission notice appear in all copies. THE SOFTWARE IS PROVIDED AS IS, WITHOUT WARRANTY OF ANY KIND, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT OF THIRD PARTY RIGHTS. IN NO EVENT SHALL THE AUTHORS OR COPYRIGHT HOLDERS BE LIABLE FOR ANY CLAIM, DAMAGES OR OTHER LIABILITY, WHETHER IN AN ACTION OF CONTRACT, TORT OR OTHERWISE, ARISING FROM, OUT OF OR IN CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN THE SOFTWARE. Except as contained in this notice, the name of a copyright holder shall not be used in advertising or otherwise to promote the sale, use or other dealings in this Software without prior written authorization of the copyright holder. 68

69 n efsprogs-libs-.40.8/lib/uuid Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:. Redistributions of source code must retain the above copyright notice, and the entire permission notice in its entirety, including the disclaimer of warranties.. Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. 3. The name of the author may not be used to endorse or promote products derived from this software without specific prior written permission. THIS SOFTWARE IS PROVIDED AS IS AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, ALL OF WHICH ARE HEREBY DISCLAIMED. IN NO EVENT SHALL THE AUTHOR BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF NOT ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. n expat-.0. Copyright (c) 998, 999, 000 Thai Open Source Software Center Ltd and Clark Cooper Copyright (c) 00, 00, 003, 004, 005, 006 Expat maintainers. Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files (the Software ), to deal in the Software without restriction, including without limitation the rights to use, copy, modify, merge, publish, distribute, sublicense, and/or sell copies of the Software, and to permit persons to whom the Software is furnished to do so, subject to the following conditions: The above copyright notice and this permission notice shall be included in all copies or substantial portions of the Software. THE SOFTWARE IS PROVIDED AS IS, WITHOUT WARRANTY OF ANY KIND, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE AUTHORS OR COPYRIGHT HOLDERS BE LIABLE FOR ANY CLAIM, DAMAGES OR OTHER LIABILITY, WHETHER IN AN ACTION OF CONTRACT, TORT OR OTHERWISE, ARISING FROM, OUT OF OR IN CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN THE SOFTWARE. 69
