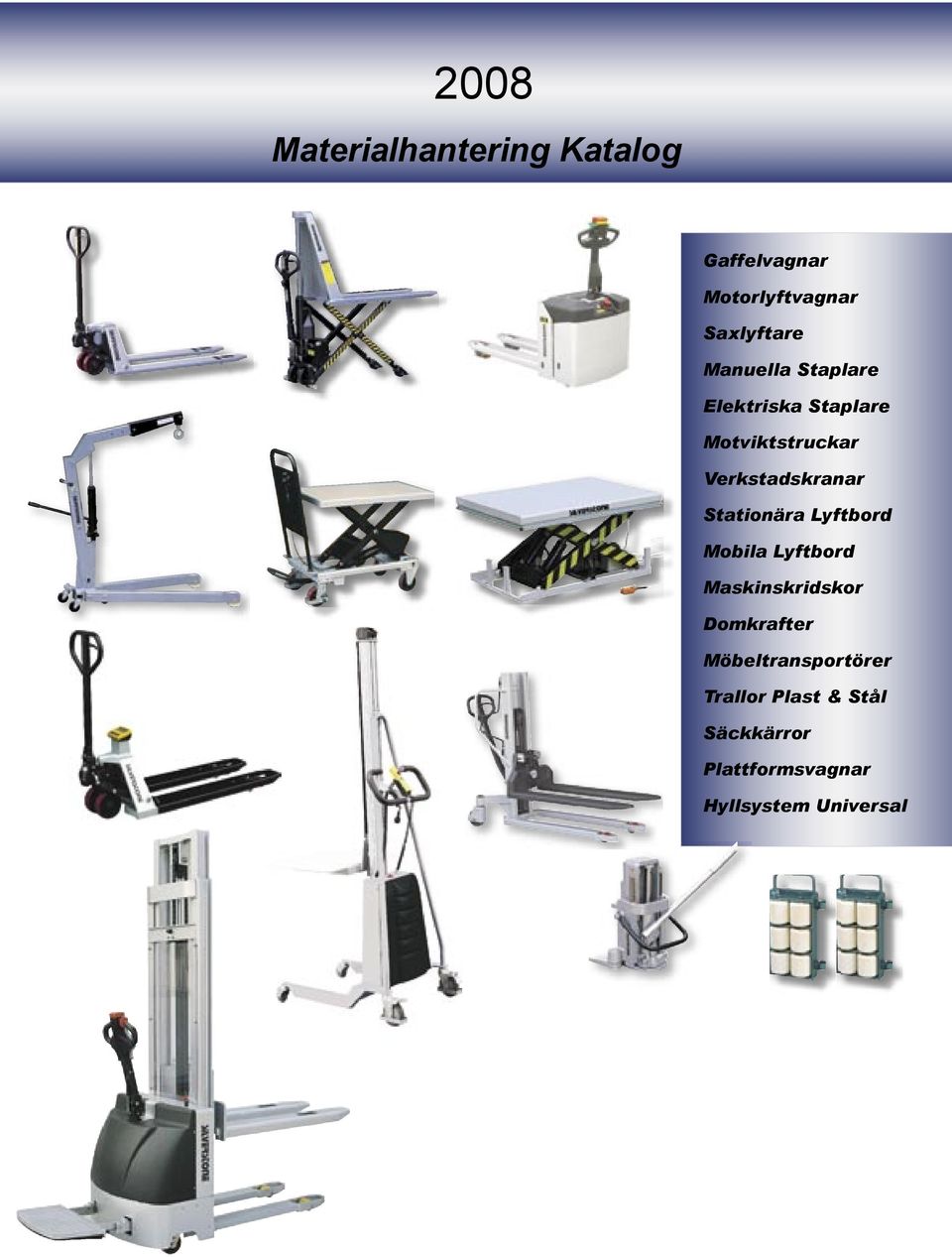

1 Materialhantering Katalog Gaffelvagnar Motorlyftvagnar Saxlyftare Manuella Staplare Elektriska Staplare Motviktstruckar Verkstadskranar Stationära Lyftbord Mobila Lyftbord Maskinskridskor Domkrafter Möbeltransportörer Trallor Plast & Stål Säckkärror Plattformsvagnar Hyllsystem Universal

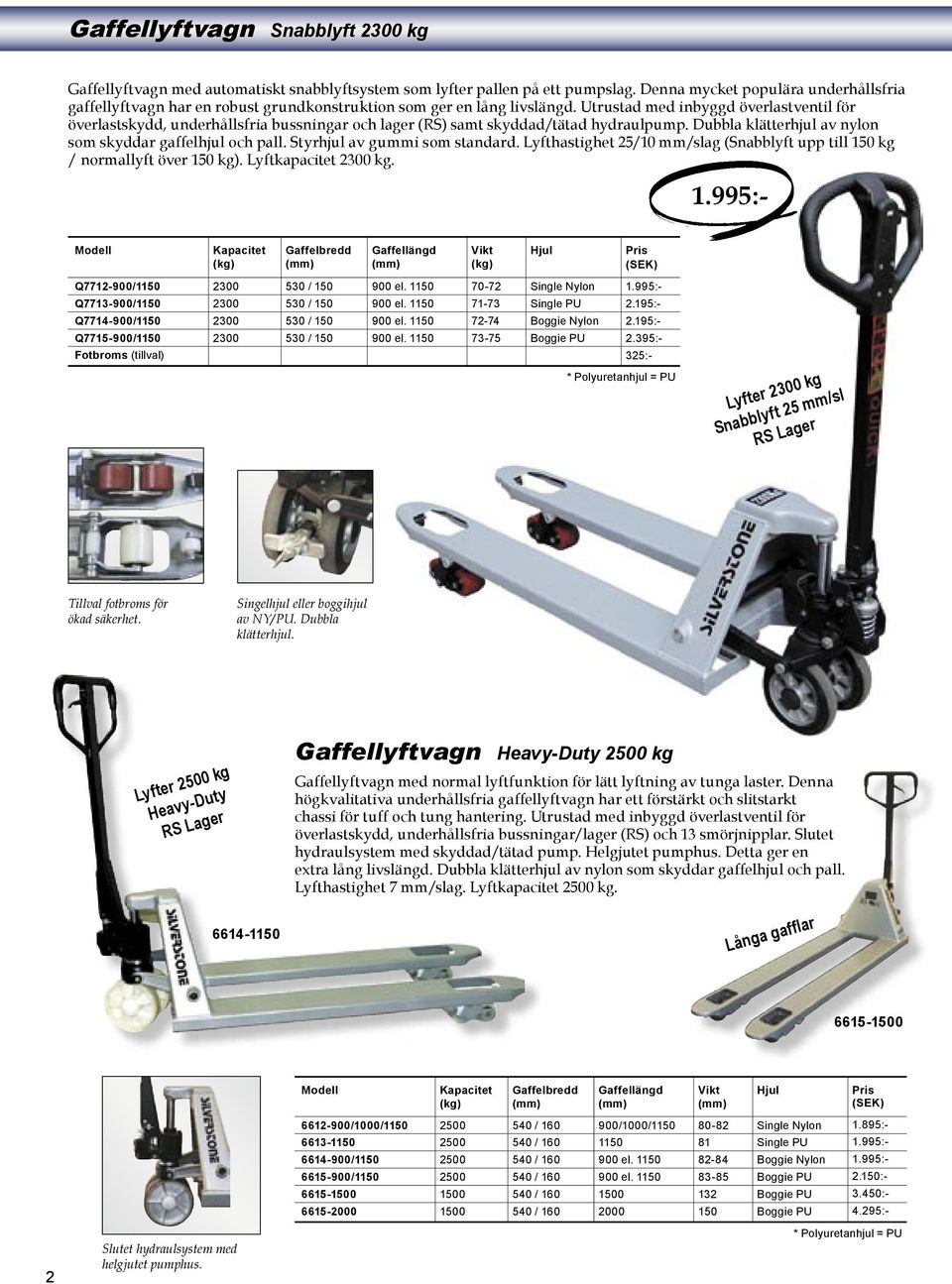

2 Gaffellyftvagn Snabblyft 2300 kg Gaffellyftvagn med automatiskt snabblyftsystem som lyfter pallen på ett pumpslag. Denna mycket populära underhållsfria gaffellyftvagn har en robust grundkonstruktion som ger en lång livslängd. Utrustad med inbyggd överlastventil för överlastskydd, underhållsfria bussningar och lager (RS) samt skyddad/tätad hydraulpump. Dubbla klätterhjul av nylon som skyddar gaffelhjul och pall. Styrhjul av gummi som standard. Lyfthastighet 25/10 mm/slag (Snabblyft upp till 150 kg / normallyft över 150 kg). Lyftkapacitet 2300 kg : :- Modell Kapacitet (kg) Gaffelbredd (mm) Gaffellängd (mm) Vikt (kg) Q / / el Single Nylon Q / / el Single PU Q / / el Boggie Nylon Q / / el Boggie PU Fotbroms (tillval) Hjul (SEK) * Polyuretanhjul = PU Lyfter 2300 kg Snabblyft 25 mm/sl RS Lager Tillval fotbroms för ökad säkerhet. Singelhjul eller boggihjul av NY/PU. Dubbla klätterhjul. Lyfter 2500 kg Heavy-Duty RS Lager Gaffellyftvagn Heavy-Duty 2500 kg Gaffellyftvagn med normal lyftfunktion för lätt lyftning av tunga laster. Denna högkvalitativa underhållsfria gaffellyftvagn har ett förstärkt och slitstarkt chassi för tuff och tung hantering. Utrustad med inbyggd överlastventil för överlastskydd, underhållsfria bussningar/lager (RS) och 13 smörjnipplar. Slutet hydraulsystem med skyddad/tätad pump. Helgjutet pumphus. Detta ger en extra lång livslängd. Dubbla klätterhjul av nylon som skyddar gaffelhjul och pall. Lyfthastighet 7 mm/slag. Lyftkapacitet 2500 kg Långa gafflar Slutet hydraulsystem med helgjutet pumphus. Modell Kapacitet (kg) Gaffelbredd (mm) Gaffellängd (mm) Vikt (mm) /1000/ / /1000/ Single Nylon / Single PU / / el Boggie Nylon / / el Boggie PU / Boggie PU / Boggie PU Hjul (SEK) 1.995: : : :- 325: : : : : :- * Polyuretanhjul = PU

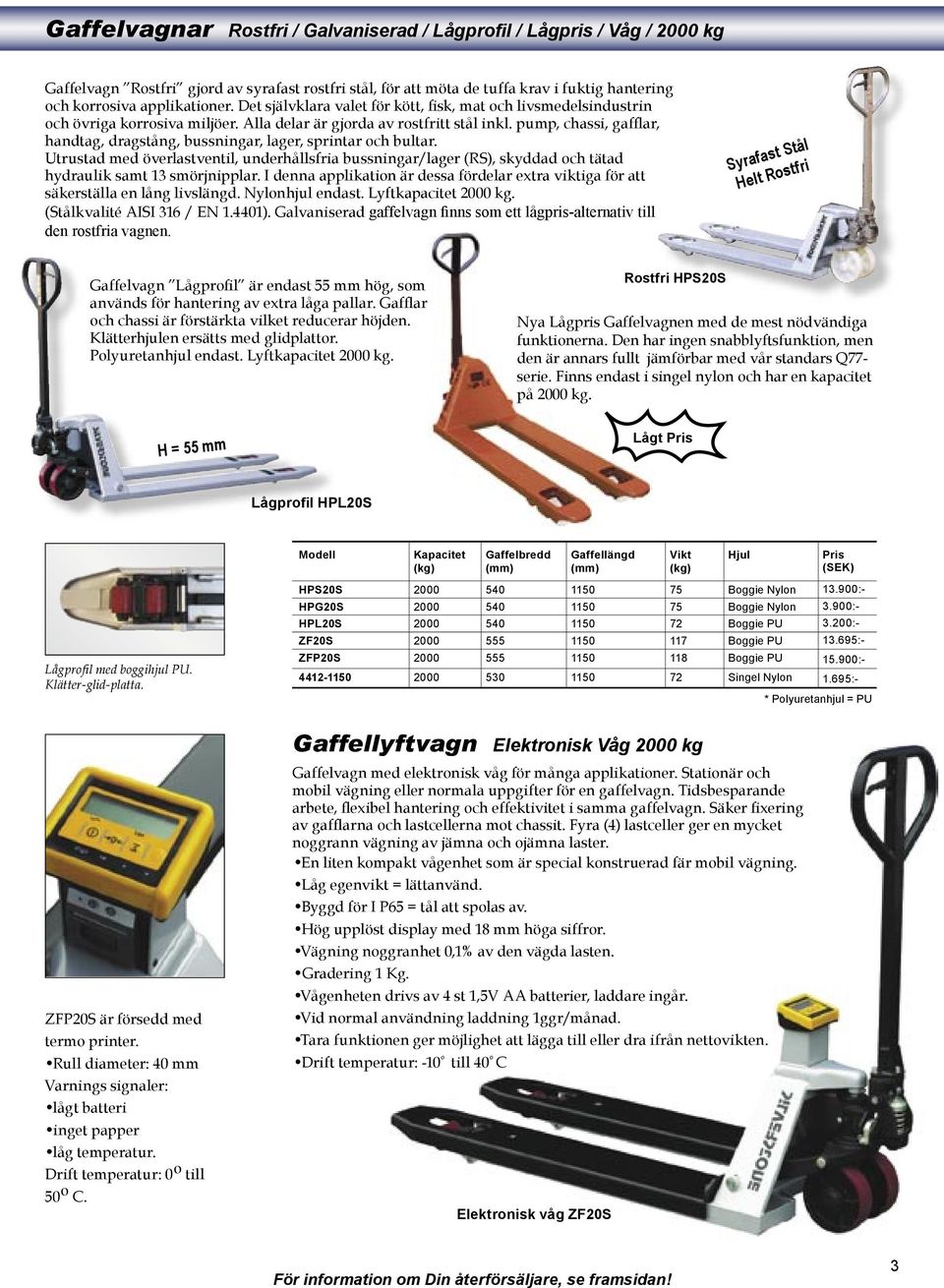

3 Gaffelvagnar Rostfri / Galvaniserad / Lågprofil / Lågpris / Våg / 2000 kg Gaffelvagn Rostfri gjord av syrafast rostfri stål, för att möta de tuffa krav i fuktig hantering och korrosiva applikationer. Det självklara valet för kött, fisk, mat och livsmedelsindustrin och övriga korrosiva miljöer. Alla delar är gjorda av rostfritt stål inkl. pump, chassi, gafflar, handtag, dragstång, bussningar, lager, sprintar och bultar. Utrustad med överlastventil, underhållsfria bussningar/lager (RS), skyddad och tätad hydraulik samt 13 smörjnipplar. I denna applikation är dessa fördelar extra viktiga för att säkerställa en lång livslängd. Nylonhjul endast. Lyftkapacitet 2000 kg. (Stålkvalité AISI 316 / EN ). Galvaniserad gaffelvagn finns som ett lågpris-alternativ till den rostfria vagnen. Syrafast Stål Helt Rostfri Gaffelvagn Lågprofil är endast 55 mm hög, som används för hantering av extra låga pallar. Gafflar och chassi är förstärkta vilket reducerar höjden. Klätterhjulen ersätts med glidplattor. Polyuretanhjul endast. Lyftkapacitet 2000 kg. Rostfri HPS20S Nya Lågpris Gaffelvagnen med de mest nödvändiga funktionerna. Den har ingen snabblyftsfunktion, men den är annars fullt jämförbar med vår standars Q77- serie. Finns endast i singel nylon och har en kapacitet på 2000 kg. H = 55 mm Lågt Lågprofil HPL20S Lågprofi l med boggihjul PU. Klätter-glid-platta. Modell Kapacitet (kg) Gaffelbredd (mm) Gaffellängd (mm) Vikt (kg) HPS20S Boggie Nylon HPG20S Boggie Nylon HPL20S Boggie PU ZF20S Boggie PU ZFP20S Boggie PU Singel Nylon Hjul (SEK) : : : : : :- * Polyuretanhjul = PU ZFP20S är försedd med termo printer. Rull diameter: 40 mm Varnings signaler: lågt batteri inget papper låg temperatur. Drift temperatur: 0 o till 50 o C. Gaffellyftvagn Elektronisk Våg 2000 kg Gaffelvagn med elektronisk våg för många applikationer. Stationär och mobil vägning eller normala uppgifter för en gaffelvagn. Tidsbesparande arbete, flexibel hantering och effektivitet i samma gaffelvagn. Säker fixering av gafflarna och lastcellerna mot chassit. Fyra (4) lastceller ger en mycket noggrann vägning av jämna och ojämna laster. En liten kompakt vågenhet som är special konstruerad fär mobil vägning. Låg egenvikt = lättanvänd. Byggd för I P65 = tål att spolas av. Hög upplöst display med 18 mm höga siffror. Vägning noggranhet 0,1% av den vägda lasten. Gradering 1 Kg. Vågenheten drivs av 4 st 1,5V AA batterier, laddare ingår. Vid normal användning laddning 1ggr/månad. Tara funktionen ger möjlighet att lägga till eller dra ifrån nettovikten. Drift temperatur: -10 o till 40 o C Elektronisk våg ZF20S För information om Din återförsäljare, se framsidan! 3

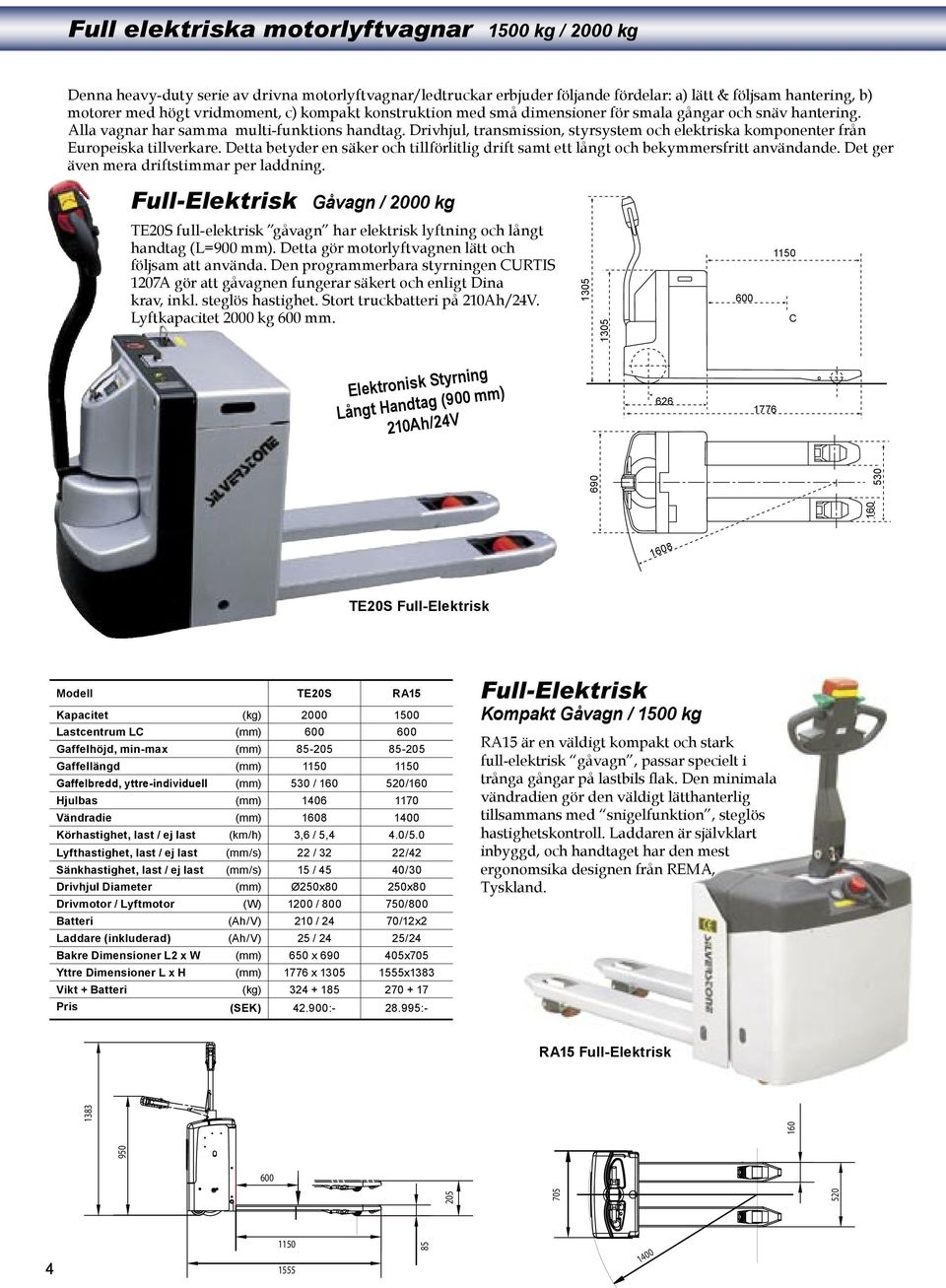

4 Full elektriska motorlyftvagnar 1500 kg / 2000 kg Denna heavy-duty serie av drivna motorlyftvagnar/ledtruckar erbjuder följande fördelar: a) lätt & följsam hantering, b) motorer med högt vridmoment, c) kompakt konstruktion med små dimensioner för smala gångar och snäv hantering. Alla vagnar har samma multi-funktions handtag. Drivhjul, transmission, styrsystem och elektriska komponenter från Europeiska tillverkare. Detta betyder en säker och tillförlitlig drift samt ett långt och bekymmersfritt användande. Det ger även mera driftstimmar per laddning. Full-Elektrisk Gåvagn / 2000 kg TE20S full-elektrisk gåvagn har elektrisk lyftning och långt handtag (L=900 mm). Detta gör motorlyftvagnen lätt och följsam att använda. Den programmerbara styrningen CURTIS 1207A gör att gåvagnen fungerar säkert och enligt Dina krav, inkl. steglös hastighet. Stort truckbatteri på 210Ah/24V. Lyftkapacitet 2000 kg 600 mm C Elektronisk Styrning Långt Handtag (900 mm) 210Ah/24V TE20S Full-Elektrisk Modell TE20S RA15 Kapacitet (kg) Lastcentrum LC (mm) Gaffelhöjd, min-max (mm) Gaffellängd (mm) Gaffelbredd, yttre-individuell (mm) 530 / /160 Hjulbas (mm) Vändradie (mm) Körhastighet, last / ej last (km/h) 3,6 / 5,4 4.0/5.0 Lyfthastighet, last / ej last (mm/s) 22 / 32 22/42 Sänkhastighet, last / ej last (mm/s) 15 / 45 40/30 Drivhjul Diameter (mm) Ø250x80 250x80 Drivmotor / Lyftmotor (W) 1200 / /800 Batteri (Ah/V) 210 / 24 70/12x2 Laddare (inkluderad) (Ah/V) 25 / 24 25/24 Bakre Dimensioner L2 x W (mm) 650 x x705 Yttre Dimensioner L x H (mm) 1776 x x1383 Vikt + Batteri (kg) (SEK) : :- Full-Elektrisk Kompakt Gåvagn / 1500 kg RA15 är en väldigt kompakt och stark full-elektrisk gåvagn, passar specielt i trånga gångar på lastbils flak. Den minimala vändradien gör den väldigt lätthanterlig tillsammans med snigelfunktion, steglös hastighetskontroll. Laddaren är självklart inbyggd, och handtaget har den mest ergonomsika designen från REMA, Tyskland. RA15 Full-Elektrisk 4

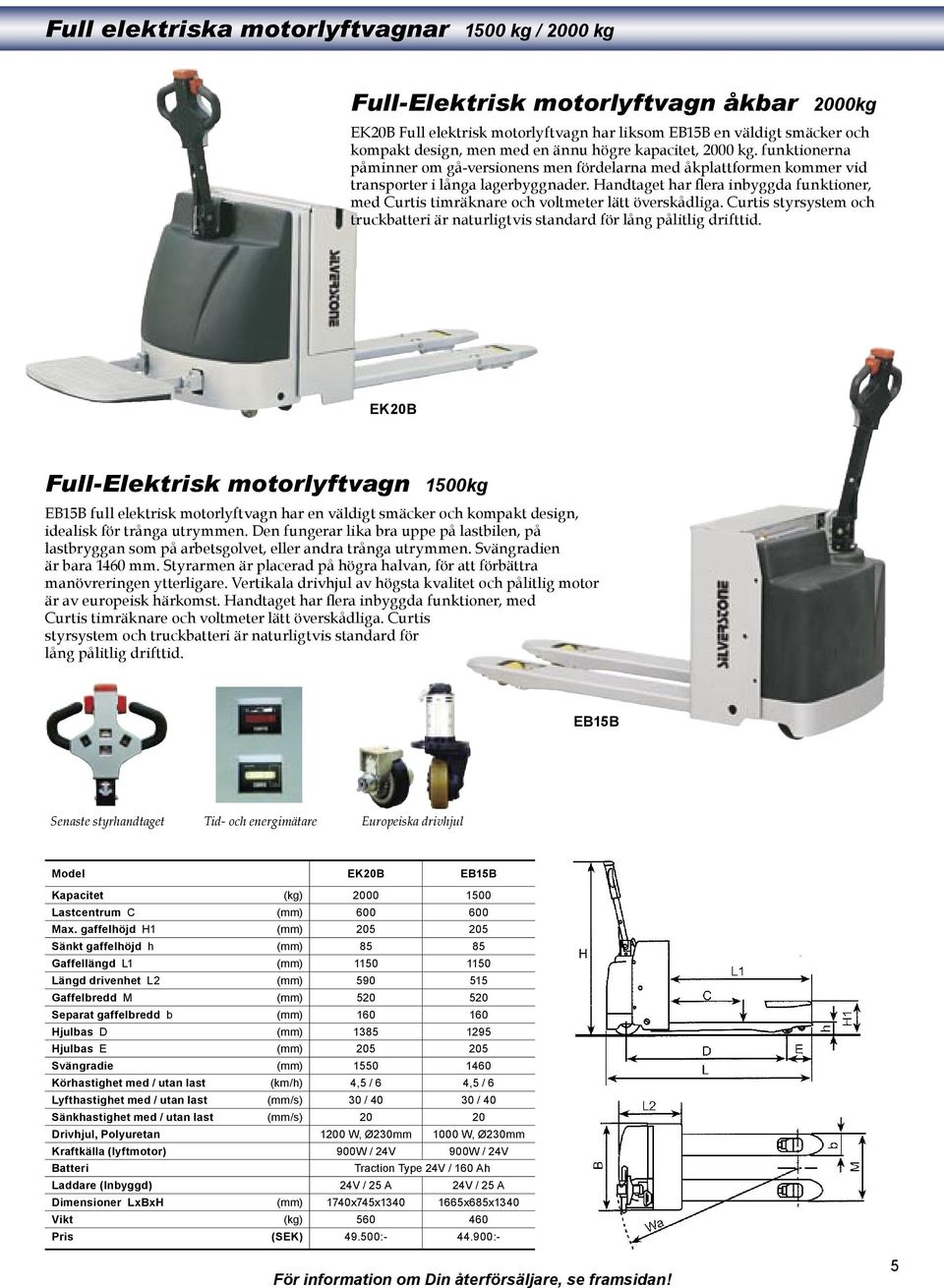

5 Full elektriska motorlyftvagnar 1500 kg / 2000 kg Full-Elektrisk motorlyftvagn åkbar 2000kg EK20B Full elektrisk motorlyftvagn har liksom EB15B en väldigt smäcker och kompakt design, men med en ännu högre kapacitet, 2000 kg. funktionerna påminner om gå-versionens men fördelarna med åkplattformen kommer vid transporter i långa lagerbyggnader. Handtaget har flera inbyggda funktioner, med Curtis timräknare och voltmeter lätt överskådliga. Curtis styrsystem och truckbatteri är naturligtvis standard för lång pålitlig drifttid. EK20B Full-Elektrisk motorlyftvagn 1500kg EB15B full elektrisk motorlyftvagn har en väldigt smäcker och kompakt design, idealisk för trånga utrymmen. Den fungerar lika bra uppe på lastbilen, på lastbryggan som på arbetsgolvet, eller andra trånga utrymmen. Svängradien är bara 1460 mm. Styrarmen är placerad på högra halvan, för att förbättra manövreringen ytterligare. Vertikala drivhjul av högsta kvalitet och pålitlig motor är av europeisk härkomst. Handtaget har flera inbyggda funktioner, med Curtis timräknare och voltmeter lätt överskådliga. Curtis styrsystem och truckbatteri är naturligtvis standard för lång pålitlig drifttid. EB15B Senaste styrhandtaget Tid- och energimätare Europeiska drivhjul Model EK20B EB15B Kapacitet (kg) Lastcentrum C (mm) Max. gaffelhöjd H1 (mm) Sänkt gaffelhöjd h (mm) Gaffellängd L1 (mm) Längd drivenhet L2 (mm) Gaffelbredd M (mm) Separat gaffelbredd b (mm) Hjulbas D (mm) Hjulbas E (mm) Svängradie (mm) Körhastighet med / utan last (km/h) 4,5 / 6 4,5 / 6 Lyfthastighet med / utan last (mm/s) 30 / / 40 Sänkhastighet med / utan last (mm/s) Drivhjul, Polyuretan 1200 W, Ø230mm 1000 W, Ø230mm Kraftkälla (lyftmotor) 900W / 24V 900W / 24V Batteri Traction Type 24V / 160 Ah Laddare (Inbyggd) 24V / 25 A 24V / 25 A Dimensioner LxBxH (mm) 1740x745x x685x1340 Vikt (kg) (SEK) : :- För information om Din återförsäljare, se framsidan! 5

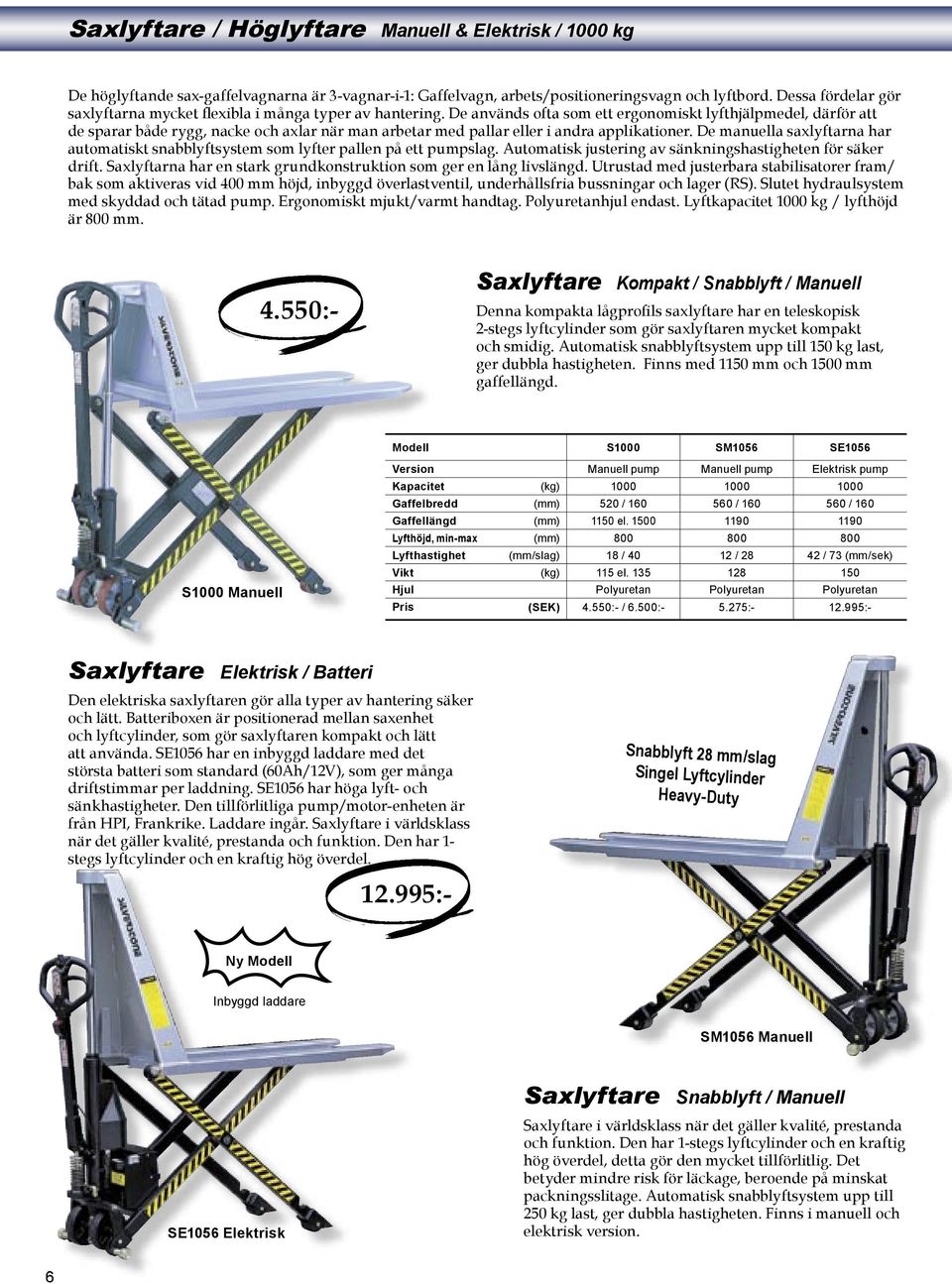

6 Saxlyftare / Höglyftare Manuell & Elektrisk / 1000 kg De höglyftande sax-gaffelvagnarna är 3-vagnar-i-1: Gaffelvagn, arbets/positioneringsvagn och lyftbord. Dessa fördelar gör saxlyftarna mycket flexibla i många typer av hantering. De används ofta som ett ergonomiskt lyfthjälpmedel, därför att de sparar både rygg, nacke och axlar när man arbetar med pallar eller i andra applikationer. De manuella saxlyftarna har automatiskt snabblyftsystem som lyfter pallen på ett pumpslag. Automatisk justering av sänkningshastigheten för säker drift. Saxlyftarna har en stark grundkonstruktion som ger en lång livslängd. Utrustad med justerbara stabilisatorer fram/ bak som aktiveras vid 400 mm höjd, inbyggd överlastventil, underhållsfria bussningar och lager (RS). Slutet hydraulsystem med skyddad och tätad pump. Ergonomiskt mjukt/varmt handtag. Polyuretanhjul endast. Lyftkapacitet 1000 kg / lyfthöjd är 800 mm. Saxlyftare Kompakt / Snabblyft / Manuell Denna kompakta lågprofils saxlyftare har en teleskopisk 2-stegs lyftcylinder som gör saxlyftaren mycket kompakt och smidig. Automatisk snabblyftsystem upp till 150 kg last, ger dubbla hastigheten. Finns med 1150 mm och 1500 mm gaffellängd. Modell S1000 SM1056 SE1056 S1000 Manuell Saxlyftare Elektrisk / Batteri Den elektriska saxlyftaren gör alla typer av hantering säker och lätt. Batteriboxen är positionerad mellan saxenhet och lyftcylinder, som gör saxlyftaren kompakt och lätt att använda. SE1056 har en inbyggd laddare med det största batteri som standard (60Ah/12V), som ger många driftstimmar per laddning. SE1056 har höga lyft- och sänkhastigheter. Den tillförlitliga pump/motor-enheten är från HPI, Frankrike. Laddare ingår. Saxlyftare i världsklass när det gäller kvalité, prestanda och funktion. Den har 1- stegs lyftcylinder och en kraftig hög överdel. Version Manuell pump Manuell pump Elektrisk pump Kapacitet (kg) Gaffelbredd (mm) 520 / / / 160 Gaffellängd (mm) 1150 el Lyfthöjd, min-max (mm) Lyfthastighet (mm/slag) 18 / / / 73 (mm/sek) Vikt (kg) 115 el Hjul Polyuretan Polyuretan Polyuretan (SEK) 4.550:- / 6.500: : : : :- Snabblyft 28 mm/slag Singel Lyftcylinder Heavy-Duty Ny Modell Inbyggd laddare SM1056 Manuell SE1056 Elektrisk Saxlyftare Snabblyft / Manuell Saxlyftare i världsklass när det gäller kvalité, prestanda och funktion. Den har 1-stegs lyftcylinder och en kraftig hög överdel, detta gör den mycket tillförlitlig. Det betyder mindre risk för läckage, beroende på minskat packningsslitage. Automatisk snabblyftsystem upp till 250 kg last, ger dubbla hastigheten. Finns i manuell och elektrisk version. 6

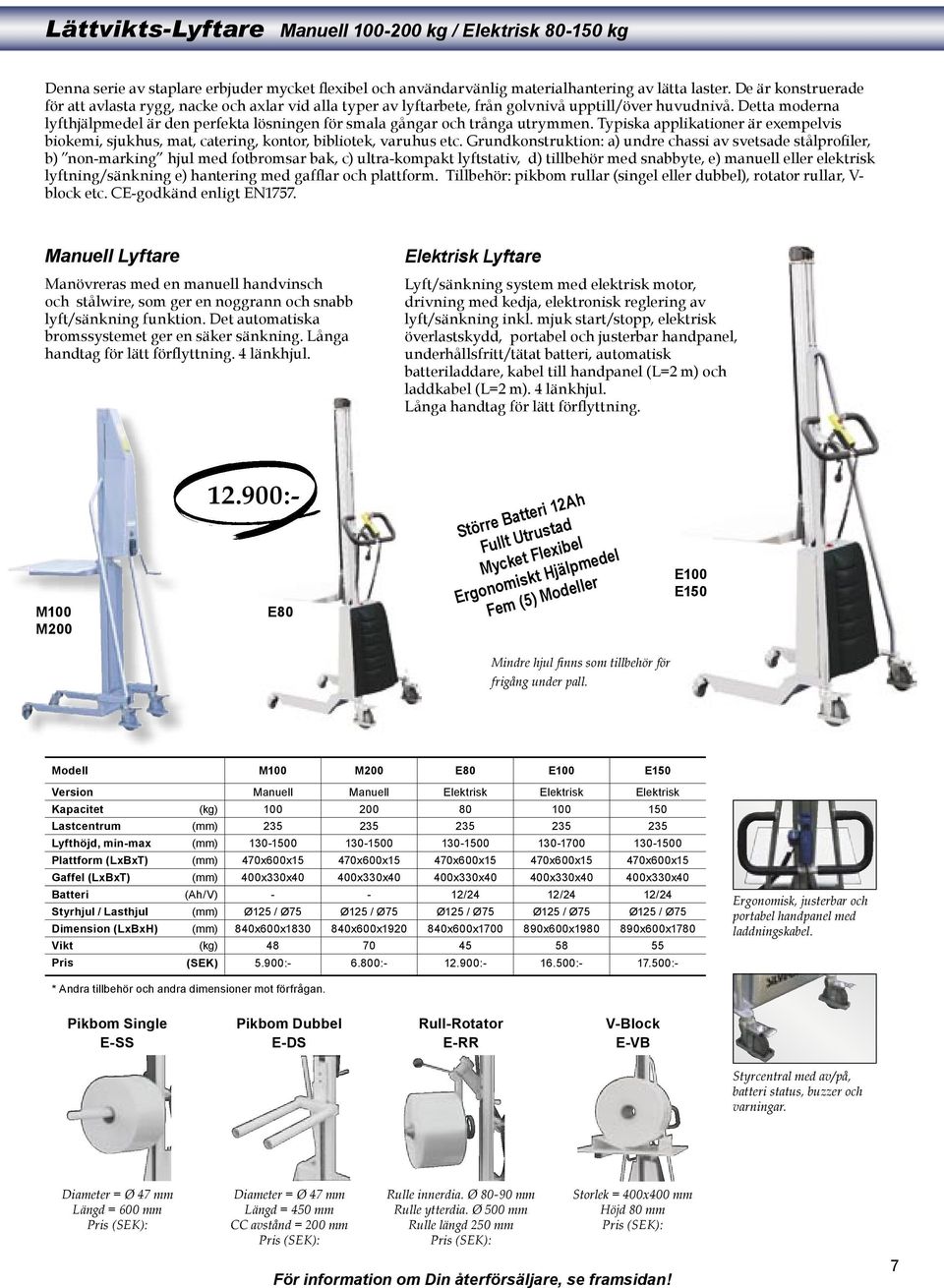

7 Lättvikts-Lyftare Manuell kg / Elektrisk kg Denna serie av staplare erbjuder mycket flexibel och användarvänlig materialhantering av lätta laster. De är konstruerade för att avlasta rygg, nacke och axlar vid alla typer av lyftarbete, från golvnivå upptill/över huvudnivå. Detta moderna lyfthjälpmedel är den perfekta lösningen för smala gångar och trånga utrymmen. Typiska applikationer är exempelvis biokemi, sjukhus, mat, catering, kontor, bibliotek, varuhus etc. Grundkonstruktion: a) undre chassi av svetsade stålprofiler, b) non-marking hjul med fotbromsar bak, c) ultra-kompakt lyftstativ, d) tillbehör med snabbyte, e) manuell eller elektrisk lyftning/sänkning e) hantering med gafflar och plattform. Tillbehör: pikbom rullar (singel eller dubbel), rotator rullar, V- block etc. CE-godkänd enligt EN1757. Manuell Lyftare Manövreras med en manuell handvinsch och stålwire, som ger en noggrann och snabb lyft/sänkning funktion. Det automatiska bromssystemet ger en säker sänkning. Långa handtag för lätt förflyttning. 4 länkhjul. Elektrisk Lyftare Lyft/sänkning system med elektrisk motor, drivning med kedja, elektronisk reglering av lyft/sänkning inkl. mjuk start/stopp, elektrisk överlastskydd, portabel och justerbar handpanel, underhållsfritt/tätat batteri, automatisk batteriladdare, kabel till handpanel (L=2 m) och laddkabel (L=2 m). 4 länkhjul. Långa handtag för lätt förflyttning. M100 M :- E80 Större Batteri 12Ah Fullt Utrustad Mycket Flexibel Ergonomiskt Hjälpmedel Fem (5) Modeller E100 E150 Mindre hjul fi nns som tillbehör för frigång under pall. Modell M100 M200 E80 E100 E150 Version Manuell Manuell Elektrisk Elektrisk Elektrisk Kapacitet (kg) Lastcentrum (mm) Lyfthöjd, min-max (mm) Plattform (LxBxT) (mm) 470x600x15 470x600x15 470x600x15 470x600x15 470x600x15 Gaffel (LxBxT) (mm) 400x330x40 400x330x40 400x330x40 400x330x40 400x330x40 Batteri (Ah/V) /24 12/24 12/24 Styrhjul / Lasthjul (mm) Ø125 / Ø75 Ø125 / Ø75 Ø125 / Ø75 Ø125 / Ø75 Ø125 / Ø75 Dimension (LxBxH) (mm) 840x600x x600x x600x x600x x600x1780 Vikt (kg) (SEK) 5.900: : : : :- Ergonomisk, justerbar och portabel handpanel med laddningskabel. * Andra tillbehör och andra dimensioner mot förfrågan. Pikbom Single E-SS Pikbom Dubbel E-DS Rull-Rotator E-RR V-Block E-VB Styrcentral med av/på, batteri status, buzzer och varningar. Diameter = Ø 47 mm Längd = 600 mm (SEK): Diameter = Ø 47 mm Längd = 450 mm CC avstånd = 200 mm (SEK): Rulle innerdia. Ø mm Rulle ytterdia. Ø 500 mm Rulle längd 250 mm (SEK): Storlek = 400x400 mm Höjd 80 mm (SEK): För information om Din återförsäljare, se framsidan! 7

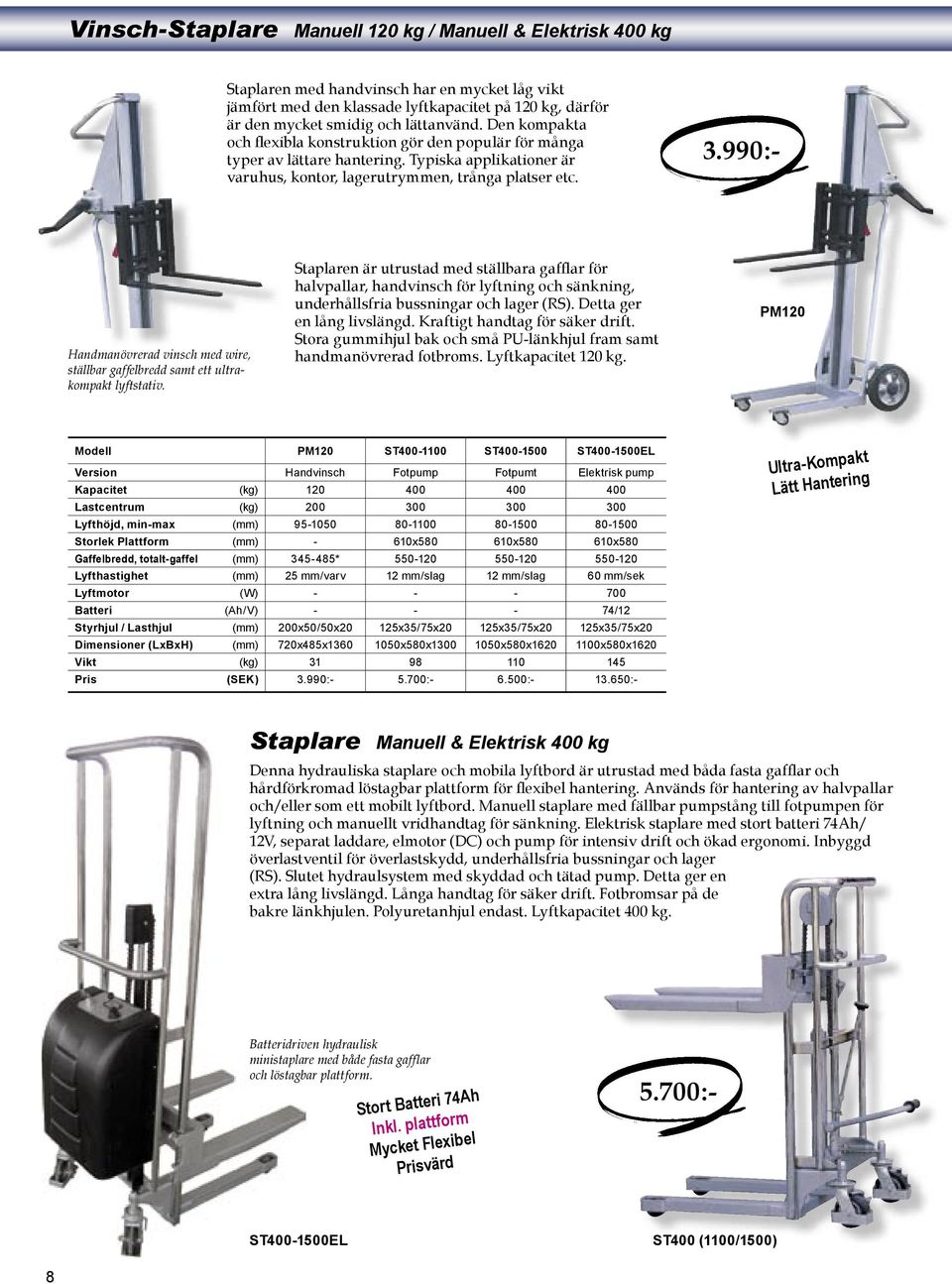

8 Vinsch-Staplare Manuell 120 kg / Manuell & Elektrisk 400 kg Staplaren med handvinsch har en mycket låg vikt jämfört med den klassade lyftkapacitet på 120 kg, därför är den mycket smidig och lättanvänd. Den kompakta och flexibla konstruktion gör den populär för många typer av lättare hantering. Typiska applikationer är varuhus, kontor, lagerutrymmen, trånga platser etc. Handmanövrerad vinsch med wire, ställbar gaffelbredd samt ett ultrakompakt lyftstativ. Staplaren är utrustad med ställbara gafflar för halvpallar, handvinsch för lyftning och sänkning, underhållsfria bussningar och lager (RS). Detta ger en lång livslängd. Kraftigt handtag för säker drift. Stora gummihjul bak och små PU-länkhjul fram samt handmanövrerad fotbroms. Lyftkapacitet 120 kg. PM120 Ultra-Kompakt Lätt Hantering Staplare Manuell & Elektrisk 400 kg Denna hydrauliska staplare och mobila lyftbord är utrustad med båda fasta gafflar och hårdförkromad löstagbar plattform för flexibel hantering. Används för hantering av halvpallar och/eller som ett mobilt lyftbord. Manuell staplare med fällbar pumpstång till fotpumpen för lyftning och manuellt vridhandtag för sänkning. Elektrisk staplare med stort batteri 74Ah/ 12V, separat laddare, elmotor (DC) och pump för intensiv drift och ökad ergonomi. Inbyggd överlastventil för överlastskydd, underhållsfria bussningar och lager (RS). Slutet hydraulsystem med skyddad och tätad pump. Detta ger en extra lång livslängd. Långa handtag för säker drift. Fotbromsar på de bakre länkhjulen. Polyuretanhjul endast. Lyftkapacitet 400 kg. Batteridriven hydraulisk ministaplare med både fasta gafflar och löstagbar plattform. Stort Batteri 74Ah Inkl. plattform Mycket Flexibel värd Modell PM120 ST ST ST EL Version Handvinsch Fotpump Fotpumt Elektrisk pump Kapacitet (kg) Lastcentrum (kg) Lyfthöjd, min-max (mm) Storlek Plattform (mm) - 610x x x580 Gaffelbredd, totalt-gaffel (mm) * Lyfthastighet (mm) 25 mm/varv 12 mm/slag 12 mm/slag 60 mm/sek Lyftmotor (W) Batteri (Ah/V) /12 Styrhjul / Lasthjul (mm) 200x50/50x20 125x35/75x20 125x35/75x20 125x35/75x20 Dimensioner (LxBxH) (mm) 720x485x x580x x580x x580x1620 Vikt (kg) (SEK) 3.990: : : : : :- ST EL ST400 (1100/1500) 8

9 Manuell Staplare Snabblyft / Heavy-Duty / 1000 kg Denna serie av hydrauliska heavy-duty handstaplare har hög lyftkapacitet i både vikt och höjd, vilket gör dem lämpliga för alla typer av hantering inom industri och lager. Manuell pumpning med pumpstång eller fotpedal. Den moderna och lättpumpade hydrauliken med automatiskt snabblyftsystem ger 4 gånger snabbare lyfthastighet än normalt, upp till 100 kg last (45 mm istället för 12,5 mm per slag). Detta gör användaren mer produktiv. Du lyfter pallen på mindre än ett pumpslag. Lyftkapacitet 1000 kg vid LC 585 mm. Modell ES1009 ES1015 ES1025 MT1029 Lyftstativ Simplex 1-steg Simplex 1-steg Duplex 2-steg Duplex 2-steg FL Kapacitet (kg) Lastcentrum (mm) Lyfthöjd, min-max (mm) (frilyft) (frilyft) (frilyft 100) Lyfthastighet, snabb-normal (mm/st) 45-12, , , ,5 Gaffelbredd, totalt-gaffel (mm) 540 / / / / 160 Gaffellängd (mm) Styrhjul (mm) Ø150x40 Ø150x40 Ø150x40 Ø150x55 Gaffelhjul (mm) Ø80x70 (single) Ø80x70 (single) Ø80x70 (single) Ø80x75 (boggie) Vändradie (utvändig) (mm) Dimension (LxBxH) (mm) 1605x840x x840x x840x x685x1995 Vikt (kg) (SEK) 7.800: : : : :- ES1009 LH = 0,90 m ES1015 LH = 1,50 m ES har både handpump och fotpump, dubbla fotbromsar och singel gaffelhjul, tre lyfthöjder och lyftkapacitet 1000 kg. ES/MT har ett svetsat och förstärkt chassi för tunga laster, 1-stegs eller 2-stegs lyftstativ gjort av C-sectionsprofiler, dubbla kedjor och singel lyftcylinder, underhållsfria bussningar och gummitätade lager (RS) i lyftstativ, gaffelvagn och hjul. Slutet hydraulsystem med skyddad pump och inbyggd överlastventil. Detta ger en lång och bekymmersfri livslängd. Nylonhjul endast. MT1029 LH = 2,90 m MT har handbroms, boggi gaffelhjul och lyftstativ med 100 mm frilyft, långa sidohandtag, lyfthöjd 2885 mm och lyftkapacitet 1000 kg. Nylonhjul endast, tätade hjullager RS, parkeringsbroms samt fotskydd på alla hjul. Underhållsfria gummitätade lager RS är monterade i lyftstativ, gaffelvagn och hjul. Inget behov av smörjning. Snabblyft 45 mm/slag Kompakt och Stark Kapacitet 1000 kg Fyra Lyfthöjder ES1025 LH = 2,50 m För information om Din återförsäljare, se framsidan! 9

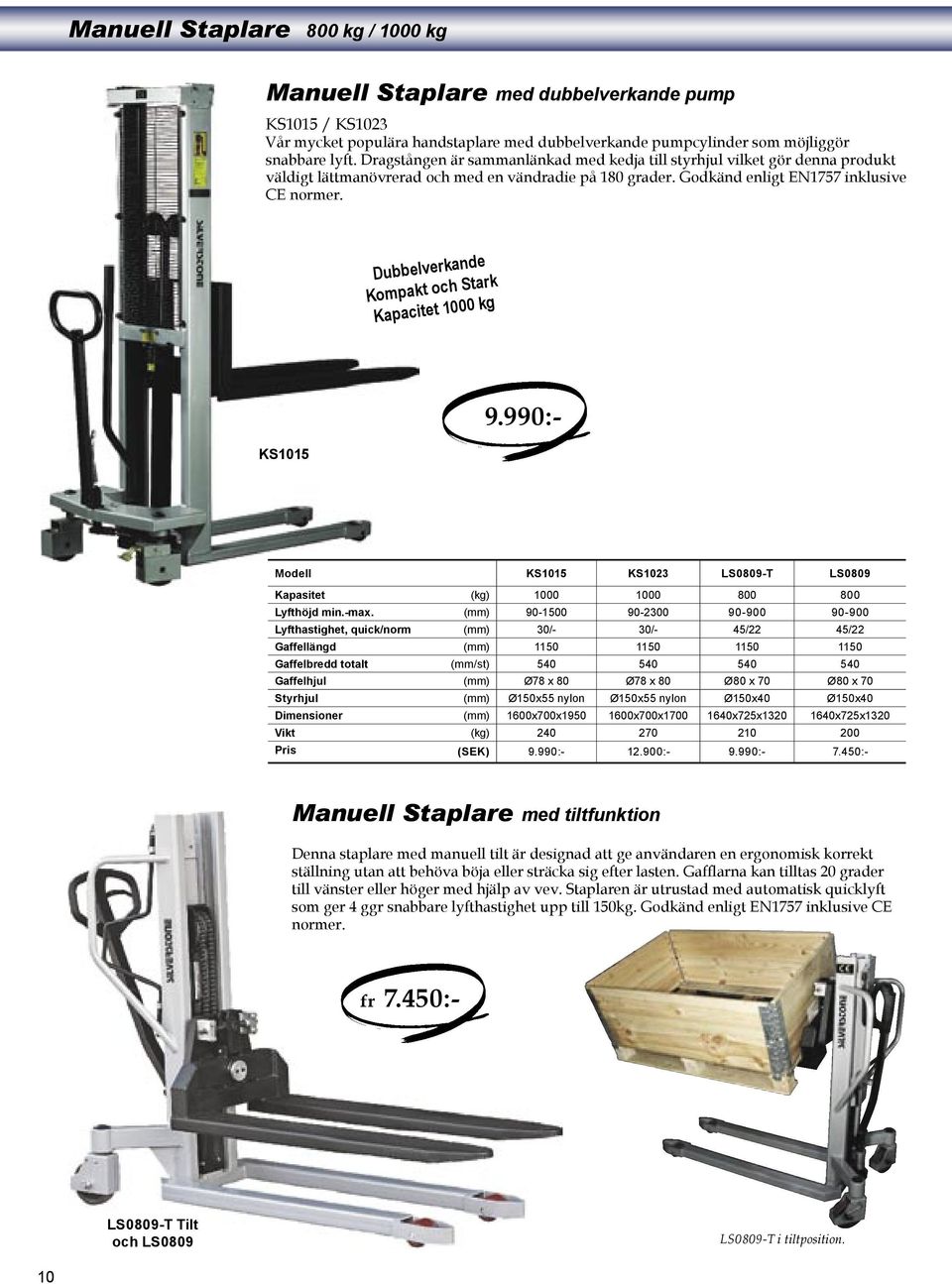

10 Manuell Staplare 800 kg / 1000 kg Manuell Staplare med dubbelverkande pump KS1015 / KS1023 Vår mycket populära handstaplare med dubbelverkande pumpcylinder som möjliggör snabbare lyft. Dragstången är sammanlänkad med kedja till styrhjul vilket gör denna produkt väldigt lättmanövrerad och med en vändradie på 180 grader. Godkänd enligt EN1757 inklusive CE normer. Dubbelverkande Kompakt och Stark Kapacitet 1000 kg KS : :- Manuell Staplare med tiltfunktion Denna staplare med manuell tilt är designad att ge användaren en ergonomisk korrekt ställning utan att behöva böja eller sträcka sig efter lasten. Gafflarna kan tilltas 20 grader till vänster eller höger med hjälp av vev. Staplaren är utrustad med automatisk quicklyft som ger 4 ggr snabbare lyfthastighet upp till 150kg. Godkänd enligt EN1757 inklusive CE normer. fr Modell KS1015 KS1023 LS0809-T LS0809 Kapasitet (kg) Lyfthöjd min.-max. (mm) Lyfthastighet, quick/norm (mm) 30/- 30/- 45/22 45/22 Gaffellängd (mm) Gaffelbredd totalt (mm/st) Gaffelhjul (mm) Ø78 x 80 Ø78 x 80 Ø80 x 70 Ø80 x 70 Styrhjul (mm) Ø150x55 nylon Ø150x55 nylon Ø150x40 Ø150x40 Dimensioner (mm) 1600x700x x700x x725x x725x1320 Vikt (kg) (SEK) 9.990: : : :- LS0809-T Tilt och LS0809 LS0809-T i tiltposition. 10

11 Elektrisk Staplare Heavy-Duty / 1000 kg De semi-elektriska staplarna (MS) är uppbyggda på liknande sätt som de manuella staplarna (ES/MT). Applikationer med intensiv hantering och kontinuerlig lyftning, kräver staplare med hög kapacitet. MS-serien har en kompakt konstruktion som ger en liten vändradie och med största batteri 120Ah/12V, som standard. Detta ger många driftstimmar per laddning samt höga lyft- och sänkhastigheter. Lätt och mjuk styrning gör staplarna smidiga och säkra att använda. Därför är MS-serien det bästa valet för hög produktivitet i trånga utrymmen. Fyra lyfthöjder 900, 1600, 2400 och 3300 mm. Nylonhjul endast. Lyftkapacitet 1000 kg vid LC 600 mm. Godkänd enligt EN1726-1:2001 inkl. CE-märkning. fr Modell MS1009 MS1016 MS1024 MS1033 Lyftstativ Simplex 1-steg Simplex 1-steg Duplex 2-steg Duplex 2-steg Kapacitet (kg) Lastcentrum (mm) Lyfthöjd, min-max (mm) (free-lift) (free-lift) Gaffelbredd, totalt-gaffel (mm) 540 / / / / 160 Gaffellängd (mm) Lyfthastighet, ej last - last (mm/s) Lyftmotor (DC) (W) Batteri (Ah/V) 120 / / / / 12 Laddare (Ah/V) 15 / / / / 12 Styrhjul (mm) Ø180x50 Ø180x50 Ø180x50 Ø180x50 Gaffelhjul (mm) Ø80x70 (single) Ø80x70 (single) Ø80x70 (single) Ø80x70 (single) Vändradie (utvändig) (mm) Dimension (LxBxH) (mm) 1820X800X x800x x800x x1090x2225 Vikt (Inkl. Batteri) (kg) (SEK) : : : : :- Servicevänlig montering av hydraulik, elcentral och batteri. Stor batteri on 120Ah/12V, för många driftstimmar per laddning. Europeisk hydraulenhet. Kompakt och Tillförlitlig Kapacitet 1000 kg Stort Batteri 120Ah Tre Lyfthöjder MS har ett svetsat och förstärkt chassi, Simplex 1-steg lyftstativ gjort av C-formade profiler, dubbla kedjor och singel lyftcylinder, underhållsfria bussningar och gummitätade lager (RS) i lyftstativ, gaffelvagn och hjul. Slutet hydraulsystem med skyddad elmotor, hydraulpump, tank och ventiler. Inbyggd överlastventil för överlastskydd ingår. Detta ger en lång och bekymmersfri livslängd. MS1033 LH = 3,30 m MS1024 LH = 2,45 m * Andra lyfthöjder mot förfrågan. För information om Din återförsäljare, se framsidan! 11

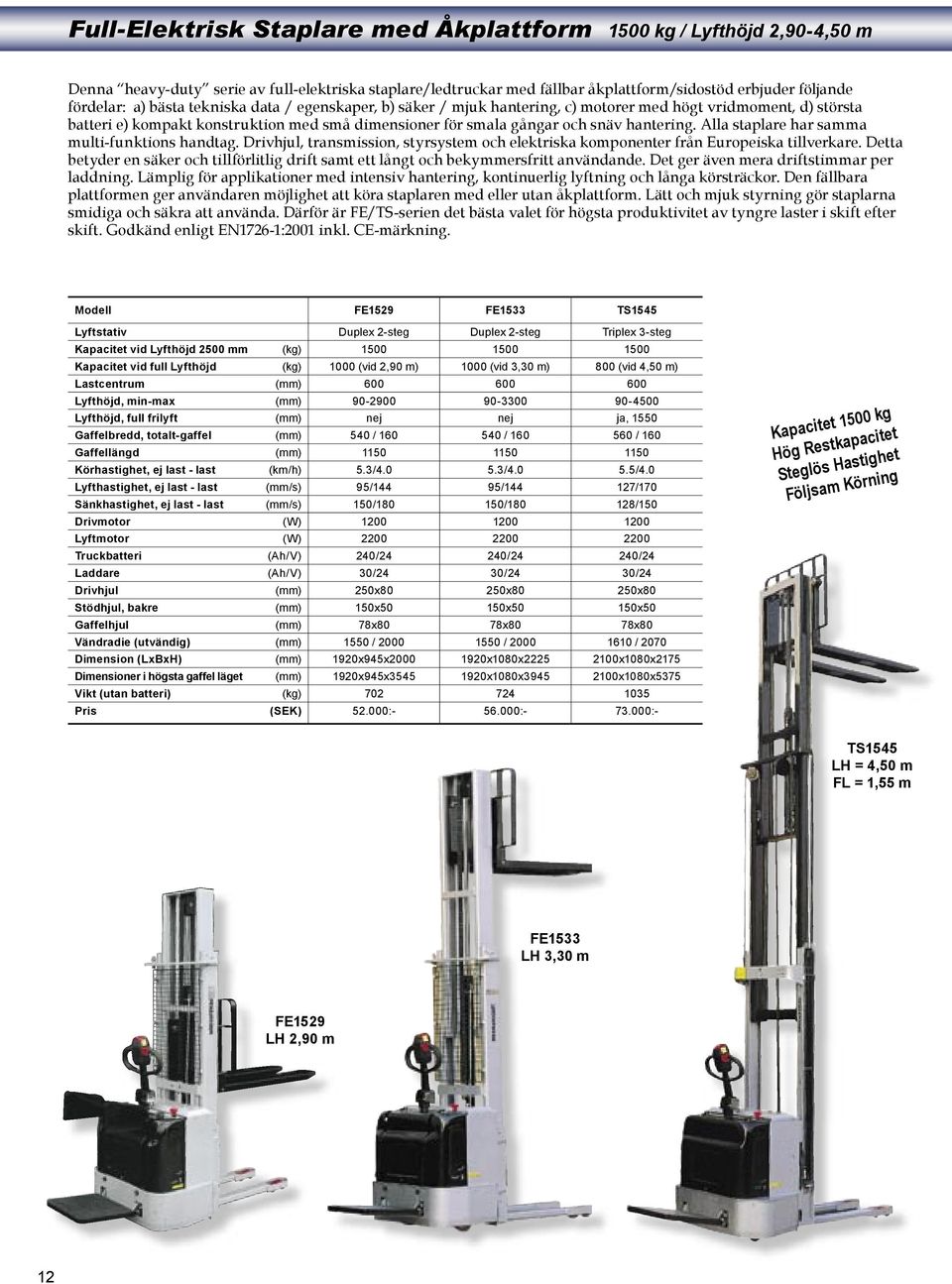

12 Full-Elektrisk Staplare med Åkplattform 1500 kg / Lyfthöjd 2,90-4,50 m Denna heavy-duty serie av full-elektriska staplare/ledtruckar med fällbar åkplattform/sidostöd erbjuder följande fördelar: a) bästa tekniska data / egenskaper, b) säker / mjuk hantering, c) motorer med högt vridmoment, d) största batteri e) kompakt konstruktion med små dimensioner för smala gångar och snäv hantering. Alla staplare har samma multi-funktions handtag. Drivhjul, transmission, styrsystem och elektriska komponenter från Europeiska tillverkare. Detta betyder en säker och tillförlitlig drift samt ett långt och bekymmersfritt användande. Det ger även mera driftstimmar per laddning. Lämplig för applikationer med intensiv hantering, kontinuerlig lyftning och långa körsträckor. Den fällbara plattformen ger användaren möjlighet att köra staplaren med eller utan åkplattform. Lätt och mjuk styrning gör staplarna smidiga och säkra att använda. Därför är FE/TS-serien det bästa valet för högsta produktivitet av tyngre laster i skift efter skift. Godkänd enligt EN1726-1:2001 inkl. CE-märkning. Modell FE1529 FE1533 TS1545 Lyftstativ Duplex 2-steg Duplex 2-steg Triplex 3-steg Kapacitet vid Lyfthöjd 2500 mm (kg) Kapacitet vid full Lyfthöjd (kg) 1000 (vid 2,90 m) 1000 (vid 3,30 m) 800 (vid 4,50 m) Lastcentrum (mm) Lyfthöjd, min-max (mm) Lyfthöjd, full frilyft (mm) nej nej ja, 1550 Gaffelbredd, totalt-gaffel (mm) 540 / / / 160 Gaffellängd (mm) Körhastighet, ej last - last (km/h) 5.3/ / /4.0 Lyfthastighet, ej last - last (mm/s) 95/144 95/ /170 Sänkhastighet, ej last - last (mm/s) 150/ / /150 Drivmotor (W) Lyftmotor (W) Truckbatteri (Ah/V) 240/24 240/24 240/24 Laddare (Ah/V) 30/24 30/24 30/24 Drivhjul (mm) 250x80 250x80 250x80 Stödhjul, bakre (mm) 150x50 150x50 150x50 Gaffelhjul (mm) 78x80 78x80 78x80 Vändradie (utvändig) (mm) 1550 / / / 2070 Dimension (LxBxH) (mm) 1920x945x x1080x x1080x2175 Dimensioner i högsta gaffel läget (mm) 1920x945x x1080x x1080x5375 Vikt (utan batteri) (kg) (SEK) : : :- Kapacitet 1500 kg Hög Restkapacitet Steglös Hastighet Följsam Körning TS1545 LH = 4,50 m FL = 1,55 m FE1533 LH 3,30 m FE1529 LH 2,90 m 12

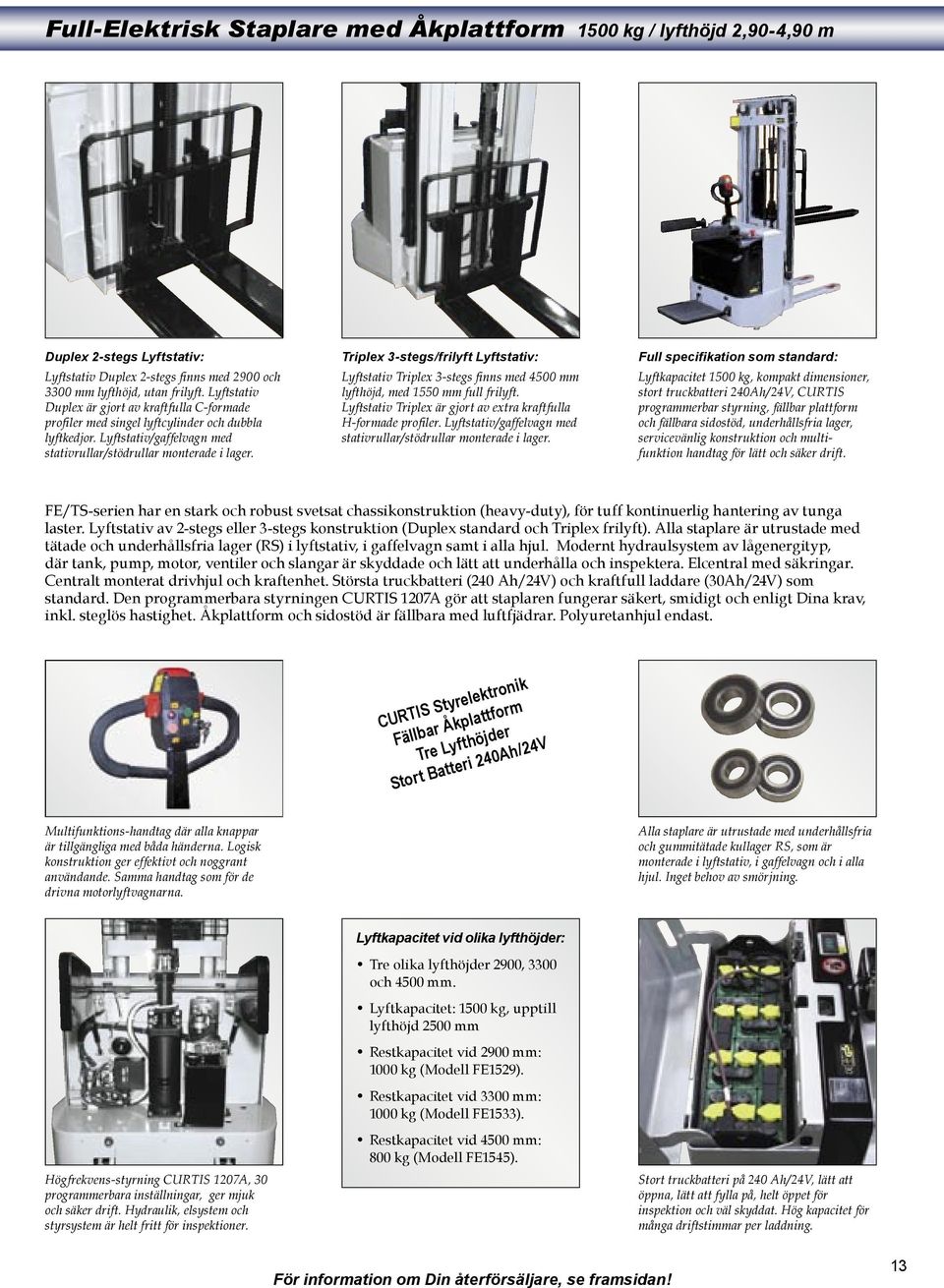

13 Full-Elektrisk Staplare med Åkplattform 1500 kg / lyfthöjd 2,90-4,90 m Duplex 2-stegs Lyftstativ: Lyftstativ Duplex 2-stegs fi nns med 2900 och 3300 mm lyfthöjd, utan frilyft. Lyftstativ Duplex är gjort av kraftfulla C-formade profi ler med singel lyftcylinder och dubbla lyftkedjor. Lyftstativ/gaffelvagn med stativrullar/stödrullar monterade i lager. Triplex 3-stegs/frilyft Lyftstativ: Lyftstativ Triplex 3-stegs fi nns med 4500 mm lyfthöjd, med 1550 mm full frilyft. Lyftstativ Triplex är gjort av extra kraftfulla H-formade profi ler. Lyftstativ/gaffelvagn med stativrullar/stödrullar monterade i lager. Full specifikation som standard: Lyftkapacitet 1500 kg, kompakt dimensioner, stort truckbatteri 240Ah/24V, CURTIS programmerbar styrning, fällbar plattform och fällbara sidostöd, underhållsfria lager, servicevänlig konstruktion och multifunktion handtag för lätt och säker drift. FE/TS-serien har en stark och robust svetsat chassikonstruktion (heavy-duty), för tuff kontinuerlig hantering av tunga laster. Lyftstativ av 2-stegs eller 3-stegs konstruktion (Duplex standard och Triplex frilyft). Alla staplare är utrustade med tätade och underhållsfria lager (RS) i lyftstativ, i gaffelvagn samt i alla hjul. Modernt hydraulsystem av lågenergityp, där tank, pump, motor, ventiler och slangar är skyddade och lätt att underhålla och inspektera. Elcentral med säkringar. Centralt monterat drivhjul och kraftenhet. Största truckbatteri (240 Ah/24V) och kraftfull laddare (30Ah/24V) som standard. Den programmerbara styrningen CURTIS 1207A gör att staplaren fungerar säkert, smidigt och enligt Dina krav, inkl. steglös hastighet. Åkplattform och sidostöd är fällbara med luftfjädrar. Polyuretanhjul endast. CURTIS Styrelektronik Fällbar Åkplattform Tre Lyfthöjder Stort Batteri 240Ah/24V Multifunktions-handtag där alla knappar är tillgängliga med båda händerna. Logisk konstruktion ger effektivt och noggrant användande. Samma handtag som för de drivna motorlyftvagnarna. Alla staplare är utrustade med underhållsfria och gummitätade kullager RS, som är monterade i lyftstativ, i gaffelvagn och i alla hjul. Inget behov av smörjning. Högfrekvens-styrning CURTIS 1207A, 30 programmerbara inställningar, ger mjuk och säker drift. Hydraulik, elsystem och styrsystem är helt fritt för inspektioner. Lyftkapacitet vid olika lyfthöjder: Tre olika lyfthöjder 2900, 3300 och 4500 mm. Lyftkapacitet: 1500 kg, upptill lyfthöjd 2500 mm Restkapacitet vid 2900 mm: 1000 kg (Modell FE1529). Restkapacitet vid 3300 mm: 1000 kg (Modell FE1533). Restkapacitet vid 4500 mm: 800 kg (Modell FE1545). Stort truckbatteri på 240 Ah/24V, lätt att öppna, lätt att fylla på, helt öppet för inspektion och väl skyddat. Hög kapacitet för många driftstimmar per laddning. För information om Din återförsäljare, se framsidan! 13

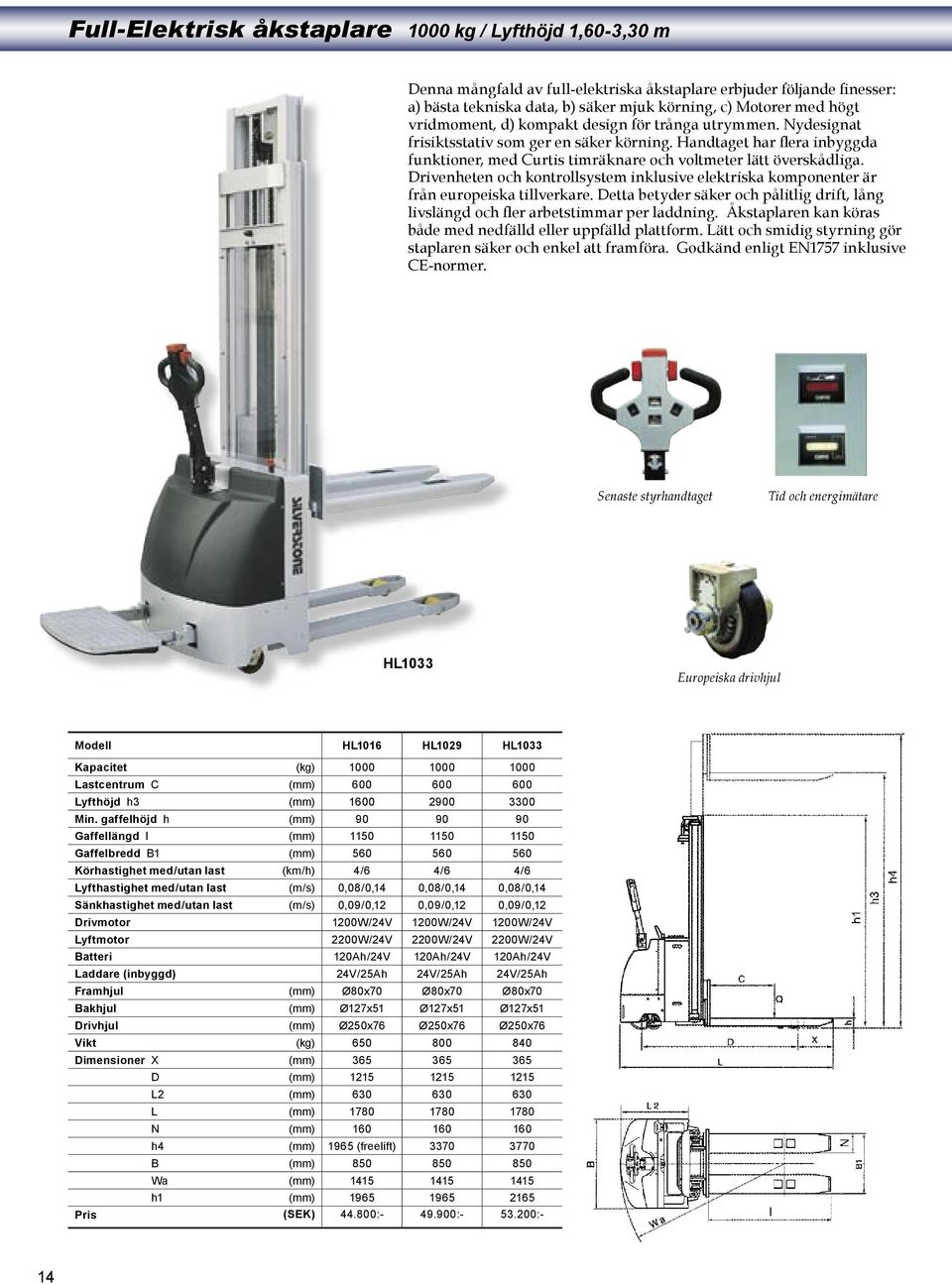

14 Full-Elektrisk åkstaplare 1000 kg / Lyfthöjd 1,60-3,30 m Denna mångfald av full-elektriska åkstaplare erbjuder följande finesser: a) bästa tekniska data, b) säker mjuk körning, c) Motorer med högt vridmoment, d) kompakt design för trånga utrymmen. Nydesignat frisiktsstativ som ger en säker körning. Handtaget har flera inbyggda funktioner, med Curtis timräknare och voltmeter lätt överskådliga. Drivenheten och kontrollsystem inklusive elektriska komponenter är från europeiska tillverkare. Detta betyder säker och pålitlig drift, lång livslängd och fler arbetstimmar per laddning. Åkstaplaren kan köras både med nedfälld eller uppfälld plattform. Lätt och smidig styrning gör staplaren säker och enkel att framföra. Godkänd enligt EN1757 inklusive CE-normer. Senaste styrhandtaget Tid och energimätare HL1033 Europeiska drivhjul Modell HL1016 HL1029 HL1033 Kapacitet (kg) Lastcentrum C (mm) Lyfthöjd h3 (mm) Min. gaffelhöjd h (mm) Gaffellängd l (mm) Gaffelbredd B1 (mm) Körhastighet med/utan last (km/h) 4/6 4/6 4/6 Lyfthastighet med/utan last (m/s) 0,08/0,14 0,08/0,14 0,08/0,14 Sänkhastighet med/utan last (m/s) 0,09/0,12 0,09/0,12 0,09/0,12 Drivmotor 1200W/24V 1200W/24V 1200W/24V Lyftmotor 2200W/24V 2200W/24V 2200W/24V Batteri 120Ah/24V 120Ah/24V 120Ah/24V Laddare (inbyggd) 24V/25Ah 24V/25Ah 24V/25Ah Framhjul (mm) Ø80x70 Ø80x70 Ø80x70 Bakhjul (mm) Ø127x51 Ø127x51 Ø127x51 Drivhjul (mm) Ø250x76 Ø250x76 Ø250x76 Vikt (kg) Dimensioner X (mm) D (mm) L2 (mm) L (mm) N (mm) h4 (mm) 1965 (freelift) B (mm) Wa (mm) h1 (mm) (SEK) : : :- 14

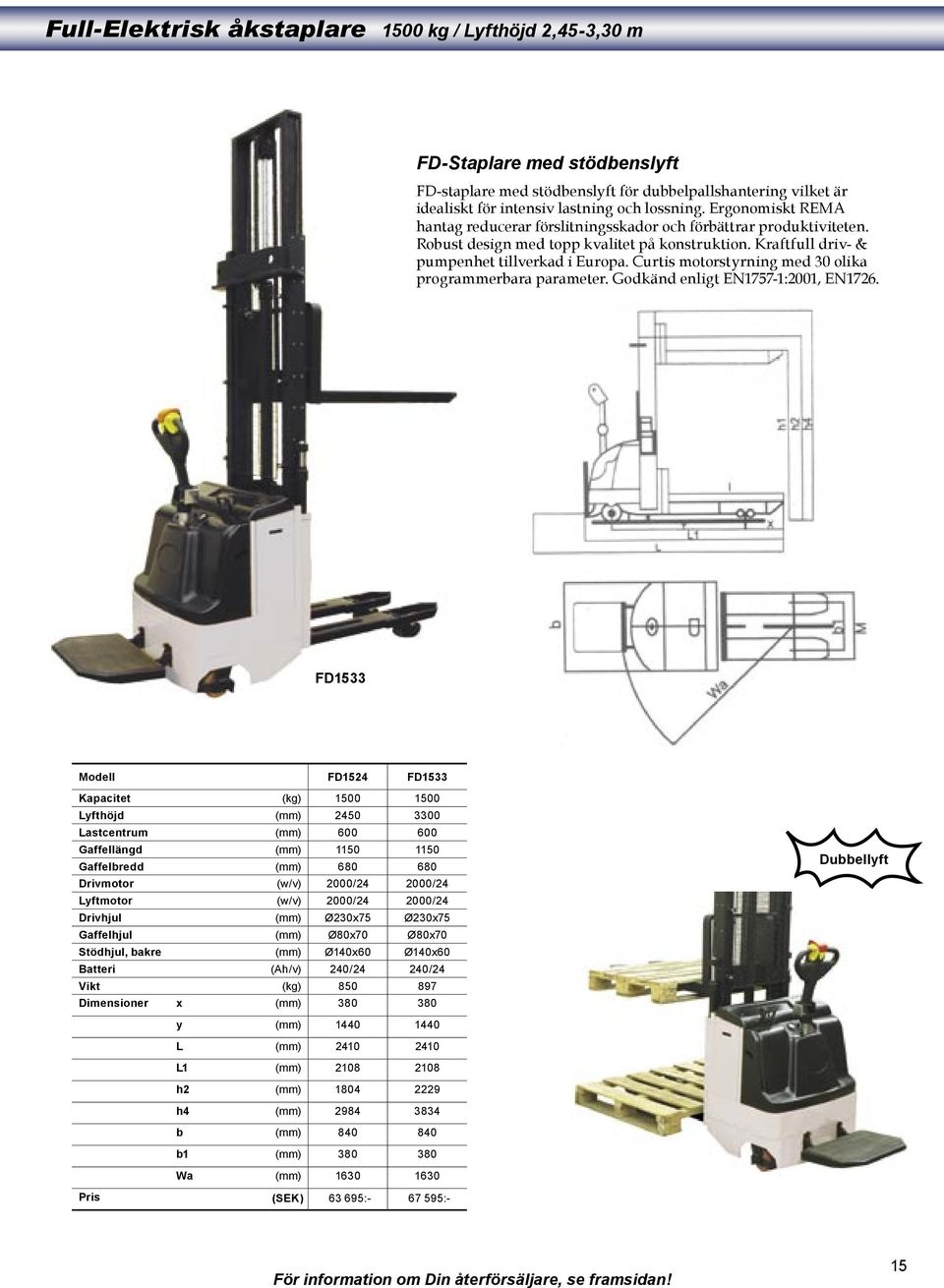

15 Full-Elektrisk åkstaplare 1500 kg / Lyfthöjd 2,45-3,30 m FD-Staplare med stödbenslyft FD-staplare med stödbenslyft för dubbelpallshantering vilket är idealiskt för intensiv lastning och lossning. Ergonomiskt REMA hantag reducerar förslitningsskador och förbättrar produktiviteten. Robust design med topp kvalitet på konstruktion. Kraftfull driv- & pumpenhet tillverkad i Europa. Curtis motorstyrning med 30 olika programmerbara parameter. Godkänd enligt EN1757-1:2001, EN1726. FD1533 Modell FD1524 FD1533 Kapacitet (kg) Lyfthöjd (mm) Lastcentrum (mm) Gaffellängd (mm) Gaffelbredd (mm) Drivmotor (w/v) 2000/ /24 Lyftmotor (w/v) 2000/ /24 Drivhjul (mm) Ø230x75 Ø230x75 Gaffelhjul (mm) Ø80x70 Ø80x70 Stödhjul, bakre (mm) Ø140x60 Ø140x60 Batteri (Ah/v) 240/24 240/24 Vikt (kg) Dimensioner x (mm) y (mm) L (mm) L1 (mm) h2 (mm) h4 (mm) b (mm) b1 (mm) Wa (mm) (SEK) : :- Dubbellyft För information om Din återförsäljare, se framsidan! 15

16 Lågprofil Lyftbord Elektro-Hydraulisk 1000 kg Den lågbyggda stationära SL/SU-serien av elektro-hydrauliska lyftbord är speciellt gjorda för montering utan grop och med lägsta möjliga bygghöjd (H=55mm). SL/SU-lyftborden är byggda med solida plattjärn för högsta styrka och driftsäkerhet. Lyftborden har en låg ljudnivå och en separat elektro-hydraulisk pumpenhet (IP54) som är positionerad vid sidan av lyftbordet. Godkänt enligt EN1570 och ANSI/ASME normerna. Lyftkapacitet 1000 kg. Lågprofil Lyftbord med Ramp Lyftbord SL-lågprofil har en mycket låg bygghöjd, vilket gör att någon grop ej erfordras. Den lägsta bygghöjden är endast 85 mm. Den flyttbara rampen ingår. Lågprofil höjd=85 mm Mycket Låg Ljudnivå Följsam Hydraulik Modell SL1001 SU1001 Version Lågprofi l U-formad Lyftkapacitet (kg) Slaglängd (mm) Plattformshöjd, min-max (mm) Storlek Plattform (mm) 1140x x1420 Storlek Bottenram (mm) 1080x x1320 Lyfthastighet (sek) Lyftmotor (W) Vikt (kg) (SEK) : : :- SL1001 Lågprofi l med ramp Lyftkapacitet 1000 kg Plattform 1140x1450 mm Lyfthöjd mm Enkelsax Dubbla cylindrar Längd panel - lyftbord 2,5 m U-format Lågprofil Lyftbord Det U-formade SU-lyftbordet är speciellt gjort för hantering av standardpallar tillsammans med en gaffelvagn. Inget behov av ramp eller grop. Den lägsta bygghöjden är endast 85 mm. SU1001 U-formad för pallhantering. Lyftkapacitet 1000 kg Plattform 1140x1450 mm Lyfthöjd mm Enkelsax / dubbla cylindrar Längd panel - lyftbord 2,5 m Konstruktion och Säkerhet: Lågbyggd och kompakt enkelsax gjord av solida plattjärn. Underhållsfria bussningar. Demonterbara lyftöglor (3 st) för lätt hantering och installation av lyftbordet. Mekaniska säkerhetsstopp för säkert underhåll. Stort säkerhetsavstånd mellan saxarmarna för att undvika skador. Lyftcylinder med intern dränering. Ventil för slangbrott för säkerhets stopp vid sänkning av plattformen. Pumpenhet med låg ljudnivå, inbyggd överlastventil och flödeskompenserad ventil för kontrollerad sänkhastighet. Den övre plattformen har en säkerhetsram med ett flertal brytare som täcker alla sidor, för att undvika sänkning mot användare eller hinder. Brytare för övre position. Separat placerad europeisk pumpenhet (AC), styrpanel (24V) med manöverknappar för upp/ned/nödstopp. Anslutningskabel 3 m lång för 3-fas (380V/16Amp). 16

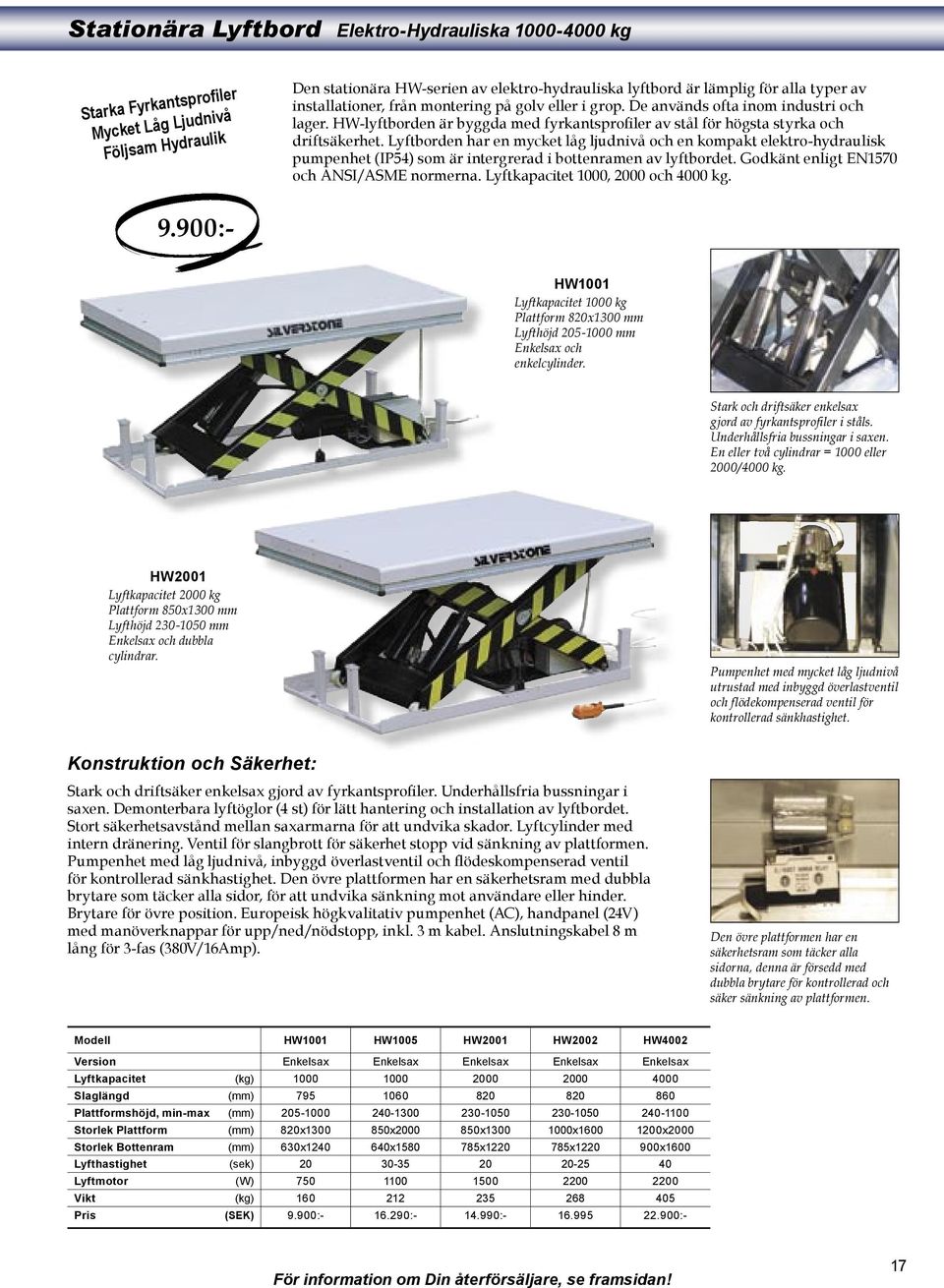

17 Stationära Lyftbord Elektro-Hydrauliska kg Starka Fyrkantsprofiler Mycket Låg Ljudnivå Följsam Hydraulik Den stationära HW-serien av elektro-hydrauliska lyftbord är lämplig för alla typer av installationer, från montering på golv eller i grop. De används ofta inom industri och lager. HW-lyftborden är byggda med fyrkantsprofiler av stål för högsta styrka och driftsäkerhet. Lyftborden har en mycket låg ljudnivå och en kompakt elektro-hydraulisk pumpenhet (IP54) som är intergrerad i bottenramen av lyftbordet. Godkänt enligt EN1570 och ANSI/ASME normerna. Lyftkapacitet 1000, 2000 och 4000 kg. Modell HW1001 HW1005 HW2001 HW2002 HW4002 Version Enkelsax Enkelsax Enkelsax Enkelsax Enkelsax Lyftkapacitet (kg) Slaglängd (mm) Plattformshöjd, min-max (mm) Storlek Plattform (mm) 820x x x x x2000 Storlek Bottenram (mm) 630x x x x x1600 Lyfthastighet (sek) Lyftmotor (W) Vikt (kg) (SEK) 9.900: : : : :- HW1001 Lyftkapacitet 1000 kg Plattform 820x1300 mm Lyfthöjd mm Enkelsax och enkelcylinder. Stark och driftsäker enkelsax gjord av fyrkantsprofi ler i ståls. Underhållsfria bussningar i saxen. En eller två cylindrar = 1000 eller 2000/4000 kg. HW2001 Lyftkapacitet 2000 kg Plattform 850x1300 mm Lyfthöjd mm Enkelsax och dubbla cylindrar. Pumpenhet med mycket låg ljudnivå utrustad med inbyggd överlastventil och flödekompenserad ventil för kontrollerad sänkhastighet. Konstruktion och Säkerhet: Stark och driftsäker enkelsax gjord av fyrkantsprofiler. Underhållsfria bussningar i saxen. Demonterbara lyftöglor (4 st) för lätt hantering och installation av lyftbordet. Stort säkerhetsavstånd mellan saxarmarna för att undvika skador. Lyftcylinder med intern dränering. Ventil för slangbrott för säkerhet stopp vid sänkning av plattformen. Pumpenhet med låg ljudnivå, inbyggd överlastventil och flödeskompenserad ventil för kontrollerad sänkhastighet. Den övre plattformen har en säkerhetsram med dubbla brytare som täcker alla sidor, för att undvika sänkning mot användare eller hinder. Brytare för övre position. Europeisk högkvalitativ pumpenhet (AC), handpanel (24V) med manöverknappar för upp/ned/nödstopp, inkl. 3 m kabel. Anslutningskabel 8 m lång för 3-fas (380V/16Amp). Den övre plattformen har en säkerhetsram som täcker alla sidorna, denna är försedd med dubbla brytare för kontrollerad och säker sänkning av plattformen. För information om Din återförsäljare, se framsidan! 17

18 Mobila / Stationära Lyftbord kg ES100L Detta är vår nya serie lyftbord med större arbetsyta. Bordets yta har samma dimensioner som en EUR-pall, 1200 x 800 mm. De är robusta i sin konstruktion men fortfarande väldigt lätta och smidiga att manövrera tack vare låg vikt. De används för många typer av arbete och är därför ett flexibelt lyfthjälpmedel inom industri, legotillverkare och lager. Lyftborden är kända för sin mekaniska styrka och sin driftsäkerhet. Godkänt enligt EN1570 och ANSI/ASME normerna. BS50LB fr Vikt (kg) (SEK) : : : : :- Mobila lyftbord för EUR-pall Elektriskt Lyftbord ES: Lyftning och sänkning med tryckknappsstyrning, ansluten till en europeisk pumpenhet (DC/700W). Underhållsfria tyska batterier som ger många driftstimmar per laddning och en lång livslängd. Klarar ca. 40st lyftcykler på en laddning. Ingår: batteri 75Ah/12V, inbyggd laddare, laddningsdisplay och laddkabel. Stationära Lyftbord: Underhållsfria bussningar i saxen. Demonterbara lyftöglor (4 st) för lätt hantering och installation av lyftbordet. Stort säkerhetsavstånd mellan saxarmarna för att undvika skador. Lyftcylinder med intern dränering. Ventil för slangbrott för säkerhet vid sänkning av plattformen. Pumpenhet med låg ljudnivå, inbyggd överlastventil och flödeskompenserad ventil för kontrollerad sänkhastighet. Den övre plattform har en säkerhetsram med dubbla brytare som täcker alla sidor, för att undvika sänkning mot användare eller hinder. Brytare även för övre höjdposition. Europeisk högkvalitativ pumpenhet (AC), handpanel (24V) med manöverknappar för upp/ned/nödstopp, inkl. 3 m kabel. Anslutningskabel 8 m lång för 3-fas (380V/ 16Amp). Manuellt Lyftbord BS: Lyftning med fotpump och sänkning med sänkhandtag, enkel och tillförlitlig konstruktion, ger lång livslängd. Modell ES100L BS50LB HW500L HD1000 Kapacitet (kg) Bordsyta (mm) 1200x x x x1300 Storlek bottenram (mm) x x1240 Lyfthöjd (mm) Pumpslag/tid 15 sek 80 st sek sek Handtagshöjd (mm) Hjuldiameter (mm) Dimensioner (mm) 800x x Lyftmotor (W) HD1000 HW500L 18

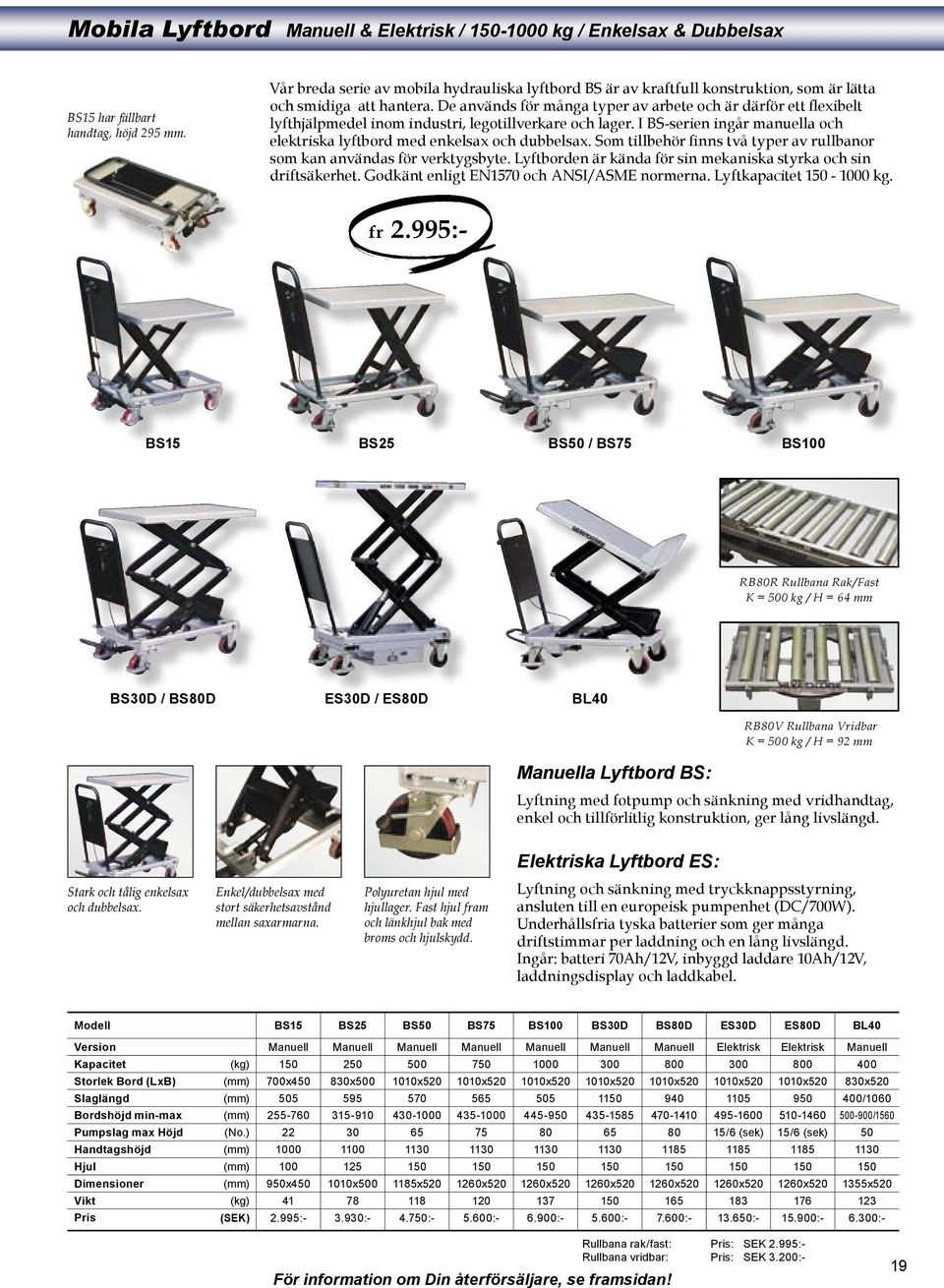

19 Mobila Lyftbord Manuell & Elektrisk / kg / Enkelsax & Dubbelsax BS15 har fällbart handtag, höjd 295 mm. Vår breda serie av mobila hydrauliska lyftbord BS är av kraftfull konstruktion, som är lätta och smidiga att hantera. De används för många typer av arbete och är därför ett flexibelt lyfthjälpmedel inom industri, legotillverkare och lager. I BS-serien ingår manuella och elektriska lyftbord med enkelsax och dubbelsax. Som tillbehör finns två typer av rullbanor som kan användas för verktygsbyte. Lyftborden är kända för sin mekaniska styrka och sin driftsäkerhet. Godkänt enligt EN1570 och ANSI/ASME normerna. Lyftkapacitet kg. fr SEK 2.995:- SEK 3.200: :- BS15 BS25 BS50 / BS75 BS100 RB80R Rullbana Rak/Fast K = 500 kg / H = 64 mm BS30D / BS80D ES30D / ES80D BL40 Manuella Lyftbord BS: RB80V Rullbana Vridbar K = 500 kg / H = 92 mm Lyftning med fotpump och sänkning med vridhandtag, enkel och tillförlitlig konstruktion, ger lång livslängd. Elektriska Lyftbord ES: Stark och tålig enkelsax och dubbelsax. Enkel/dubbelsax med stort säkerhetsavstånd mellan saxarmarna. Polyuretan hjul med hjullager. Fast hjul fram och länkhjul bak med broms och hjulskydd. Lyftning och sänkning med tryckknappsstyrning, ansluten till en europeisk pumpenhet (DC/700W). Underhållsfria tyska batterier som ger många driftstimmar per laddning och en lång livslängd. Ingår: batteri 70Ah/12V, inbyggd laddare 10Ah/12V, laddningsdisplay och laddkabel. Modell BS15 BS25 BS50 BS75 BS100 BS30D BS80D ES30D ES80D BL40 Version Manuell Manuell Manuell Manuell Manuell Manuell Manuell Elektrisk Elektrisk Manuell Kapacitet (kg) Storlek Bord (LxB) (mm) 700x x x x x x x x x x520 Slaglängd (mm) /1060 Bordshöjd min-max (mm) /1560 Pumpslag max Höjd (No.) /6 (sek) 15/6 (sek) 50 Handtagshöjd (mm) Hjul (mm) Dimensioner (mm) 950x x x x x x x x x x520 Vikt (kg) (SEK) 2.995: : : : : : : : : :- Rullbana rak/fast: Rullbana vridbar: För information om Din återförsäljare, se framsidan! : : 19

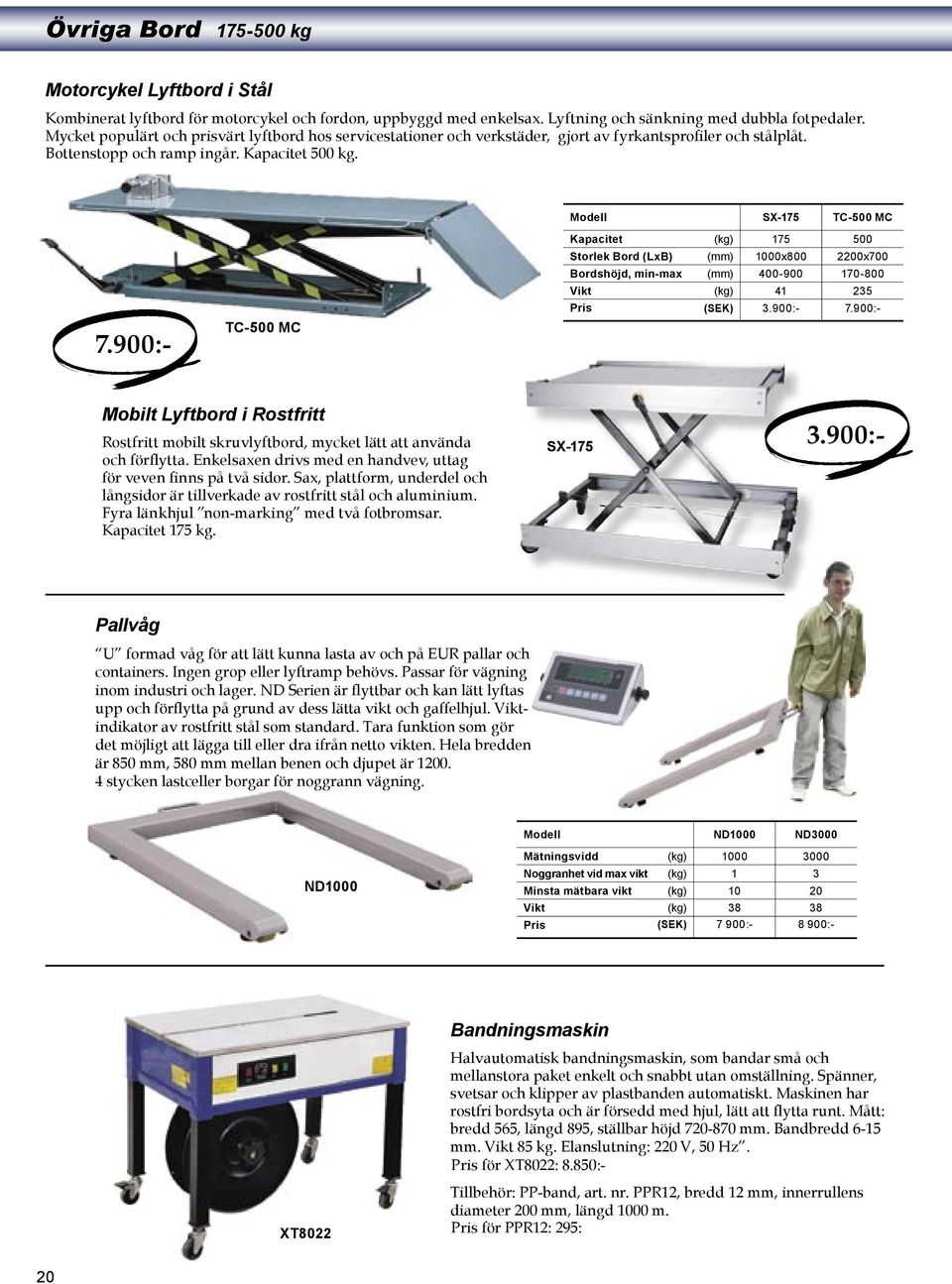

20 Övriga Bord kg Motorcykel Lyftbord i Stål Kombinerat lyftbord för motorcykel och fordon, uppbyggd med enkelsax. Lyftning och sänkning med dubbla fotpedaler. Mycket populärt och prisvärt lyftbord hos servicestationer och verkstäder, gjort av fyrkantsprofiler och stålplåt. Bottenstopp och ramp ingår. Kapacitet 500 kg. Modell SX-175 TC-500 MC 3.900: :- TC-500 MC Mobilt Lyftbord i Rostfritt Rostfritt mobilt skruvlyftbord, mycket lätt att använda och förflytta. Enkelsaxen drivs med en handvev, uttag för veven finns på två sidor. Sax, plattform, underdel och långsidor är tillverkade av rostfritt stål och aluminium. Fyra länkhjul non-marking med två fotbromsar. Kapacitet 175 kg. SX-175 Kapacitet (kg) Storlek Bord (LxB) (mm) 1000x x700 Bordshöjd, min-max (mm) Vikt (kg) (SEK) 3.900: :- Pallvåg U formad våg för att lätt kunna lasta av och på EUR pallar och containers. Ingen grop eller lyftramp behövs. Passar för vägning inom industri och lager. ND Serien är flyttbar och kan lätt lyftas upp och förflytta på grund av dess lätta vikt och gaffelhjul. Viktindikator av rostfritt stål som standard. Tara funktion som gör det möjligt att lägga till eller dra ifrån netto vikten. Hela bredden är 850 mm, 580 mm mellan benen och djupet är stycken lastceller borgar för noggrann vägning. Modell ND1000 ND3000 ND1000 Mätningsvidd (kg) Noggranhet vid max vikt (kg) 1 3 Minsta mätbara vikt (kg) Vikt (kg) (SEK) 7 900: :- XT8022 Bandningsmaskin Halvautomatisk bandningsmaskin, som bandar små och mellanstora paket enkelt och snabbt utan omställning. Spänner, svetsar och klipper av plastbanden automatiskt. Maskinen har rostfri bordsyta och är försedd med hjul, lätt att flytta runt. Mått: bredd 565, längd 895, ställbar höjd mm. Bandbredd 6-15 mm. Vikt 85 kg. Elanslutning: 220 V, 50 Hz. för XT8022: 8.850:- Tillbehör: PP-band, art. nr. PPR12, bredd 12 mm, innerrullens diameter 200 mm, längd 1000 m. för PPR12: 295: 20

21 Kran & Gaffel Utrustning Krangaffeln har en väldigt behändig och robust konstruktion som med lätthet kan användas utan rep eller kedjor. Med sitt sjävbalanserade huvud behöver kranföraren inte gå ur maskinen för att justera. Godset bör dock väga minst 20% av kranens kapacitet för att gafflarna ska bibehålla sin horisontella position. Gafflarnas bredd är justerbar, och även höjden på krankroppen. Godkänd enligt EN1757 inklusive CE-normer. Modell CY10 CY30 Max arbetsbelastning (kg) Justerbar gaffelbredd (mm) Höjd krok (mm) Effektiv höjd (mm) Gaffellängd (mm) Gaffelkors (mm) 100x30 120x50 Dimension (LxWxH) (mm) 1120x920x x920x1850 Vikt (kg) (SEK) 6.720: :- CY30 Förlängningsgafflar Det enkla och effektiva sättet att förlänga truckens gafflar för att lasta långgods. Kraftig stålkonstruktion som passar gafflar upp till 50 mm tjocklek. Gafflarna hålls på plats med en fast stålram så att de inte glider av under användning. Gaffelförlängaren är formad som en U-balk. Modell EX604 EX605 EX725 EX726 EX825 EX826 EX926 Gaffellängd (mm) Gaffelbredd (mm) Vikt (kg) (SEK) 2.500: : : : : : :- Mekanisk Fatgripare / Truckar Fatgriparen är gjord för gaffeltruckar. Den lyfter 210 liters (Ø572 mm) stålfat enkelt och snabbt, utan hydrauliska eller elektriska anslutningar. Fatgriparen monteras dirket på gafflarna och låses fast med ett skruvförband. Denna tungvikts stålkonstruktion är säker och tillförlitlig. Man lyfter, transporterar och tömmer faten utan att lämna trucken. Kapacitet DG10 är 470 kg. (Egenvikt 55 kg.) för DG10: 3.450:- DG10 Gaffelkrok Förvandlar en gaffellyft till mobil kran på några sekunder. Gaffelkroken är justerbar längs gafflarnas längd och säkrar gafflarna med skruvar. Krok är länkad samt utrustad med säkerhetsspärr. Kapacitet 2500 kg. Vikten är 25 kg och max gaffel dimension 160x60 mm. CE-godkänd. för MK25: 1.875:- MK25 CW30 Kran Våg CW30 är ett kompakt mätinstrument för vägning av last under lyftning. LCD-displayen kan ställas in för att visa antingen brutto- eller nettovikt. CE-godkänd. Mätningsvidden är 0-3 ton och indexeringens noggrannhet är 1 kg. Minimum vikt är 20 kg för att få en korrekt angiven vikt. Vikten är 25 kg. för CW30: 5.900:- För information om Din återförsäljare, se framsidan! 21

22 Maskinskridskor 1-24 ton Ställbara Skridskor 6-24 ton CM-serie De ställbara skridskorna är två skridskoenheter som är sammankopplade med två stålstänger, vilket gör bredden av enheten ställbar från 500 mm upptill 1400 mm (för modell CM60) och från 720 mm upptill 1500 mm (för modell CM120 och CM240). De två skridskorna kan användas som separata enheter. Kapacitet ton. CM 60 CM 120 CM 240 Modell CM 60 CM 120 CM 240 ST 30 ST 60 ST 120 Kapacitet (ton) Typ av Hjul Nylon Nylon Stål Nylon Nylon Stål Antal Hjul (nr) Storlek Hjul (ØxB) (mm) 85x90 85x90 83x85 85x90 85x90 83x85 Dimension (LxBxH) (mm) 320x270x x270x x290x x200x x540x x570x115 Vikt (kg) (SEK) 2.600: : : : : :- Styrbara Skridskor 3-12 ton ST-serie Till de styrbara skridskorna ingår en 1 meter lång dragstång och en lagrad och vridbar plattform, som möjliggör enkel förflyttning runt hörn och kanter. På ST60 och ST120 finns även en påkopplingsbar enhet för bogsering med gaffeltruck. Kapacitet ton. RC 15 Rullspett 1500 kg Det långa och kraftiga rullspettet är en manuell lyftare på hjul, som lyfter upp godset de första millimetrarna över golvnivå. För att sedan kunna använda en hydraulisk domkraft. När lasten är upplyft kan skridskorna placeras under lasten / godset. Kapacitet 1500 kg. ST 60 Modell RC 15 Kapacitet (ton) 1,5 Längd (mm) 2000 Höjd, max (mm) 200 Hjuldiameter (mm) 100 Hjulbredd (mm) 55 Typ av hjul Stål Vikt (kg) 13 (SEK) 1.350:- ST 30 ST

23 Maskinskridskor 1-24 ton Allmänt om Skridskor Skridskor kan användas närsomhelst tunga laster och gods behöver förflyttas och transporteras. Lasten/godset lyfts upp med ett rullspett eller en domkraft, för att sedan enkelt kunna placera skridskorna under lasten/godset. De stora hjulen av Nylon gör att lasten rullar lätt och sprider ut belastning jämnt, vilket skyddar golv/underlaget från skador orsakade av höga punktlaster. Svetsad stålkonstruktion av bockade plåtar med förstärkningsstag. Försedd med ett praktiskt handtag för lätt och säker hantering och positionering av skridskorna. På skridskornas ovansida finns en kraftig gummiskiva som skyddar lasten och förhindrar att lasten glider mot skridskon. Kraftful hjulaxlar. Hjulen är monterade i gummitätade kullager (RS). Gäller ej SF10-SF20 dessa saknar lager. Fasta Skridskor 1-6 ton SF-serie De fasta skridskorna finns i 5 storlekar, de två minsta med endast smala Nylonhjul utan lager samt de tre större modellerna med gummitätade kullager (RS) och breda Nylonhjul. Kapacitet , ton. SF 10 SF 20 SF 25 SF 30 SF 60 Modell SF 10 SF 20 SF 25 SF 30 SF 60 Kapacitet (ton) 1 2 2,5 3 6 Typ av Hjul Nylon Nylon Nylon Nylon Nylon Antal Hjul-Axel (Nr.) Storlek Hjul (ØxB) (mm) 100x35 100x35 85x90 85x85 85x85 Dimension (LxBxH) (mm) 400x230x x230x x120x x230x x210x100 Vikt (kg) ,5 12 (SEK) 750:- 950:- 750:- 950: :- Svängbara Skridskor 1 ton SC-serie De svängbara skridskorna finns i två modeller. SC102 med 2 länkhjul och 2 fasta hjul för flexibel svängning av lasten. SC104 med 4 länkhjul för helt fri svängning av lasten. Kapacitet 1000 kg. SC 102 SC 104 Modell SC 102 SC 104 Kapacitet (ton) 1 1 Antal Länkhjul (ant.) 2 4 Antal Fasta Hjul (ant.) 2 0 Diameter Länkhjul (mm) 75x46 75x46 Diameter Fasta Hjul (mm) 100x35 - Dimension (LxBxH) (mm) 430x340x x340x120 Vikt (kg) (SEK) 1.990: :- För information om Din återförsäljare, se framsidan! 23

24 Hydrauliska Domkrafter Maskin / Truck / Universal / 3-25 ton Domkraft Maskiner/ Extra Låg TJ30 TJ80 Denna extra låga, kompakta och starka maskindomkraft har tre lyfthöjder, det är en mycket flexibel konstruktion. Höjden på lyftfoten börjar på 15 alt. 25 mm. Hydraulpumpen är skyddad av domkraftens lyftkropp. Manuell pumpstång. Den lyfter med både med lyftfoten och med toppen av lyftkroppen. TJ-serien passar för alla typer av service- och installationsarbete av maskiner, tillsammans med maskinskridskorna på sidan Ett handtag och vridbara fötter ingår. Kapacitet 3000 eller 8000 kg, lyftområde alt mm. Modell TJ30 TJ80 HFJ400 HFJ700 HM50 HM100 HM250 Kapacitet (ton) Slaglängd (mm) Lyftområde (mm) Vikt (kg) (SEK) 3.750: : : : : : : :- Domkraft Truckar / Lyftbockar Domkraft och lyftbockar speciellt konstruerade för bl.a. gaffeltruckar. HFJ-serie har a hög lyftkapacitet och en kraftfull konstruktion. Extra låg startposition med dubbla 2-positions lyftnivåer för svåråtkomliga lyftställen under låga truckar. Unik uppbyggnad av hydraulpumpen inkl. högkvalitativa packningar samt inbyggd överlastventil. Demonterbar pumpstång. Kapacitet 4000 eller 7000 kg, lyftområde /420 mm. Lyftbockar 13 ton / par med ställbart höjdområde mm. HT-7 HFJ400A Domkraft Universal / Extra Låg 5t 10t 25t Denna flexibla, extra låga, kompakta och tillförlitlig konstruktion kan användas i olika positioner, både horisontalt och vertikalt. Den lyfter med lyftfoten och med toppen av lyftkroppen. Kroppen kan vridas 360 grader, vilket gör den unik. HM-serien är lämplig för alla typer av reparations-, underhålls- och installationsarbete av maskiner. Lägsta höjd på lyftfoten endast 25, 30 alt. 58 mm. Demonterbar pumpstång. Finkänslig sänkhastighet. Överlastskydd. Kapacitet 5, 10 eller 25 ton. Lyftslag på 205, 230 alt. 215 mm. HM50 HM100 HM250 24
