"Det är ingen konst att leda bort vattnet ur duschen. Konsten är hur det görs." by JAFO. Unidrain Custom. NYHET UNIDRAIN SHOWERLINE se sid 11-14

Transkript

1 by JAFO "Det är ingen konst att leda bort vattnet ur duschen. Konsten är hur det görs." Claus Dyre, designer och grundare av unidrain Unidrain Custom Ett nästan osynligt golvavlopp NYHET UNIDRAIN SHOWERLINE se sid 11-14

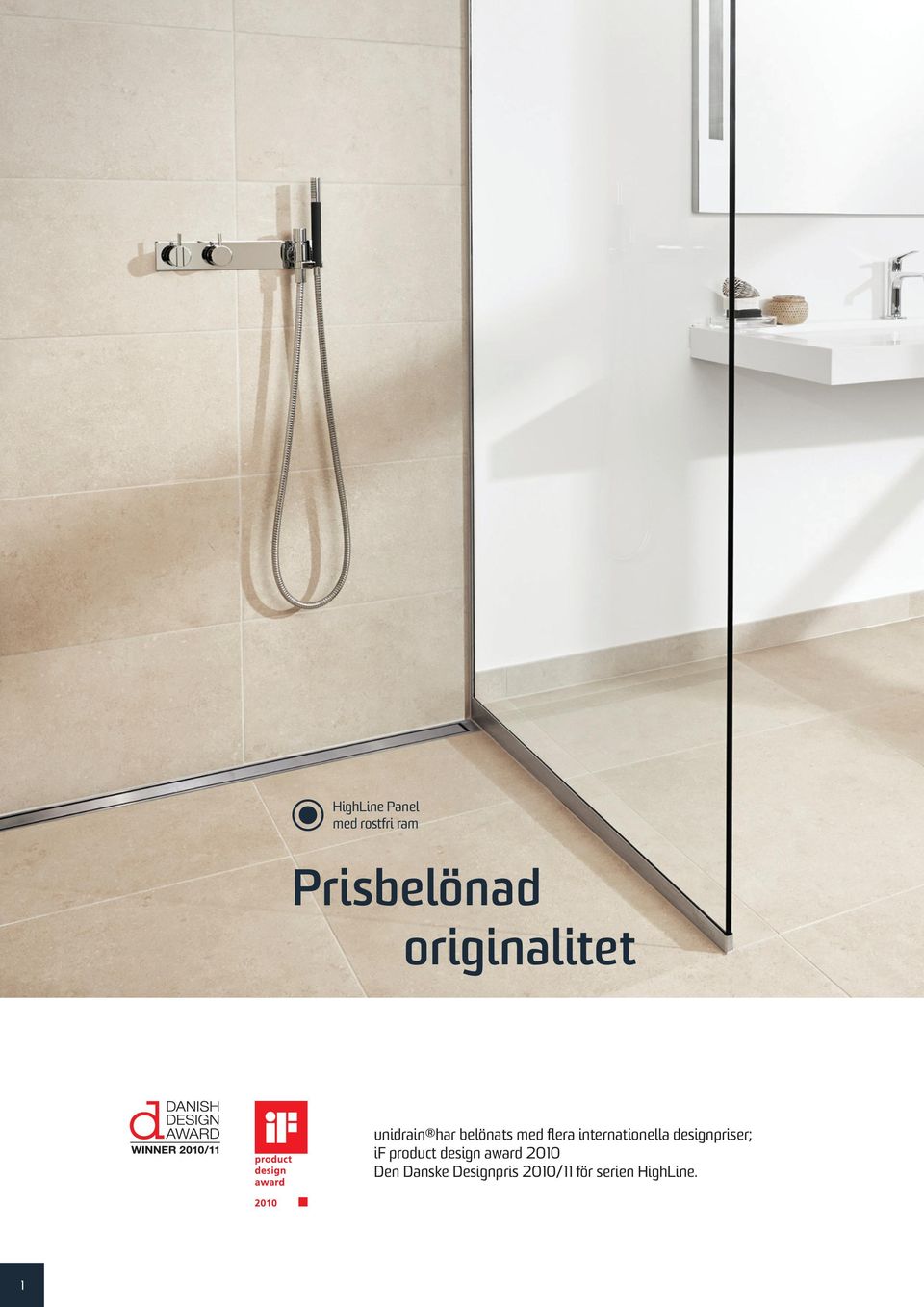

2 HighLine Panel med rostfri ram Prisbelönad originalitet unidrain har belönats med flera internationella designpriser; if product design award 2010 Den Danske Designpris 2010/11 för serien HighLine. 1

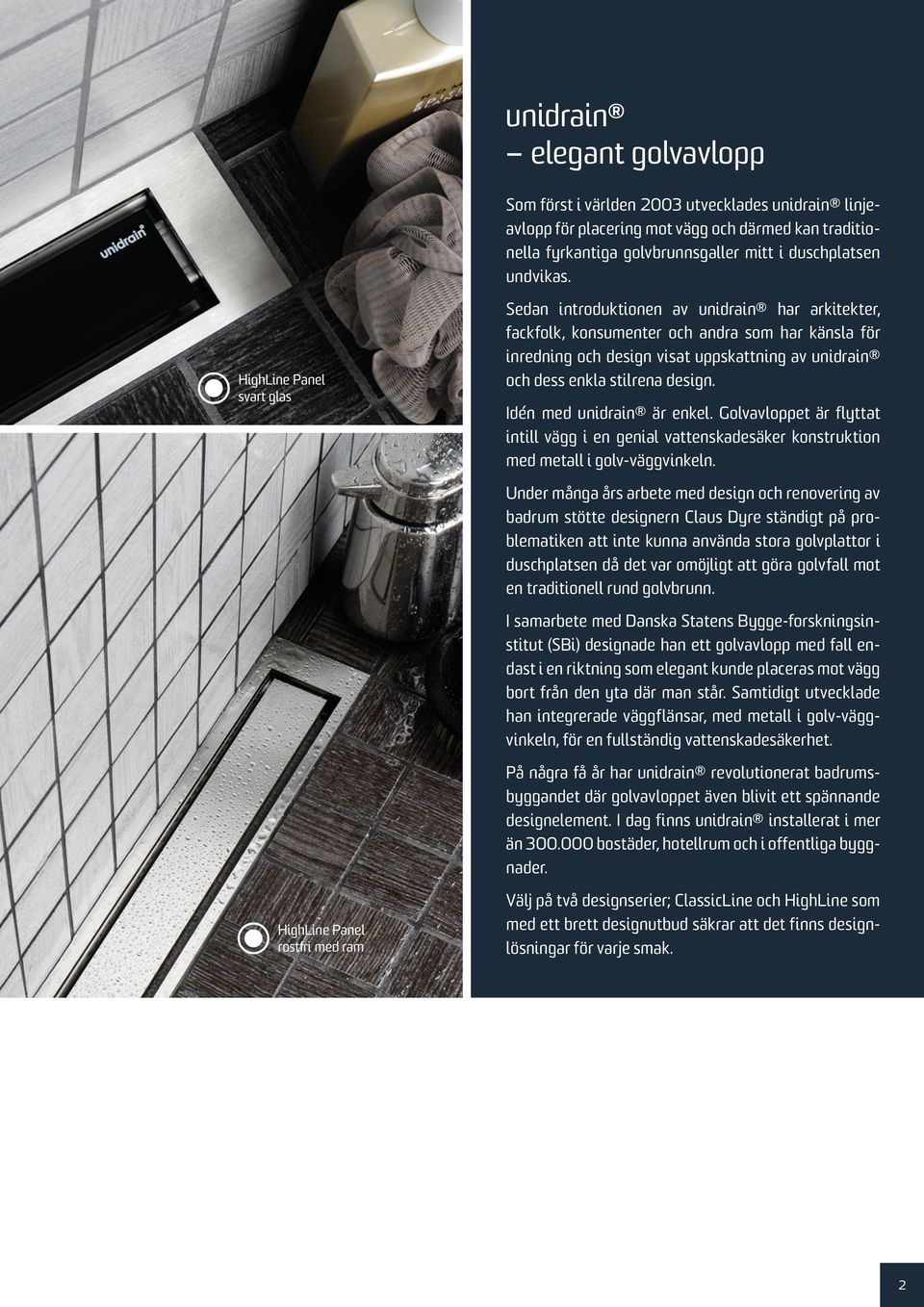

3 unidrain elegant golvavlopp Som först i världen 2003 utvecklades unidrain linjeavlopp för placering mot vägg och därmed kan traditionella fyrkantiga golvbrunnsgaller mitt i duschplatsen undvikas. HighLine Panel svart glas Sedan introduktionen av unidrain har arkitekter, fackfolk, konsumenter och andra som har känsla för inredning och design visat uppskattning av unidrain och dess enkla stilrena design. Idén med unidrain är enkel. Golvavloppet är flyttat intill vägg i en genial vattenskadesäker konstruktion med metall i golv-väggvinkeln. Under många års arbete med design och renovering av badrum stötte designern Claus Dyre ständigt på problematiken att inte kunna använda stora golvplattor i duschplatsen då det var omöjligt att göra golvfall mot en traditionell rund golvbrunn. I samarbete med Danska Statens Bygge-forskningsinstitut (SBi) designade han ett golvavlopp med fall endast i en riktning som elegant kunde placeras mot vägg bort från den yta där man står. Samtidigt utvecklade han integrerade väggflänsar, med metall i golv-väggvinkeln, för en fullständig vattenskadesäkerhet. På några få år har unidrain revolutionerat badrumsbyggandet där golvavloppet även blivit ett spännande designelement. I dag finns unidrain installerat i mer än bostäder, hotellrum och i offentliga byggnader. HighLine Panel rostfri med ram Välj på två designserier; ClassicLine och HighLine som med ett brett designutbud säkrar att det finns designlösningar för varje smak. 2

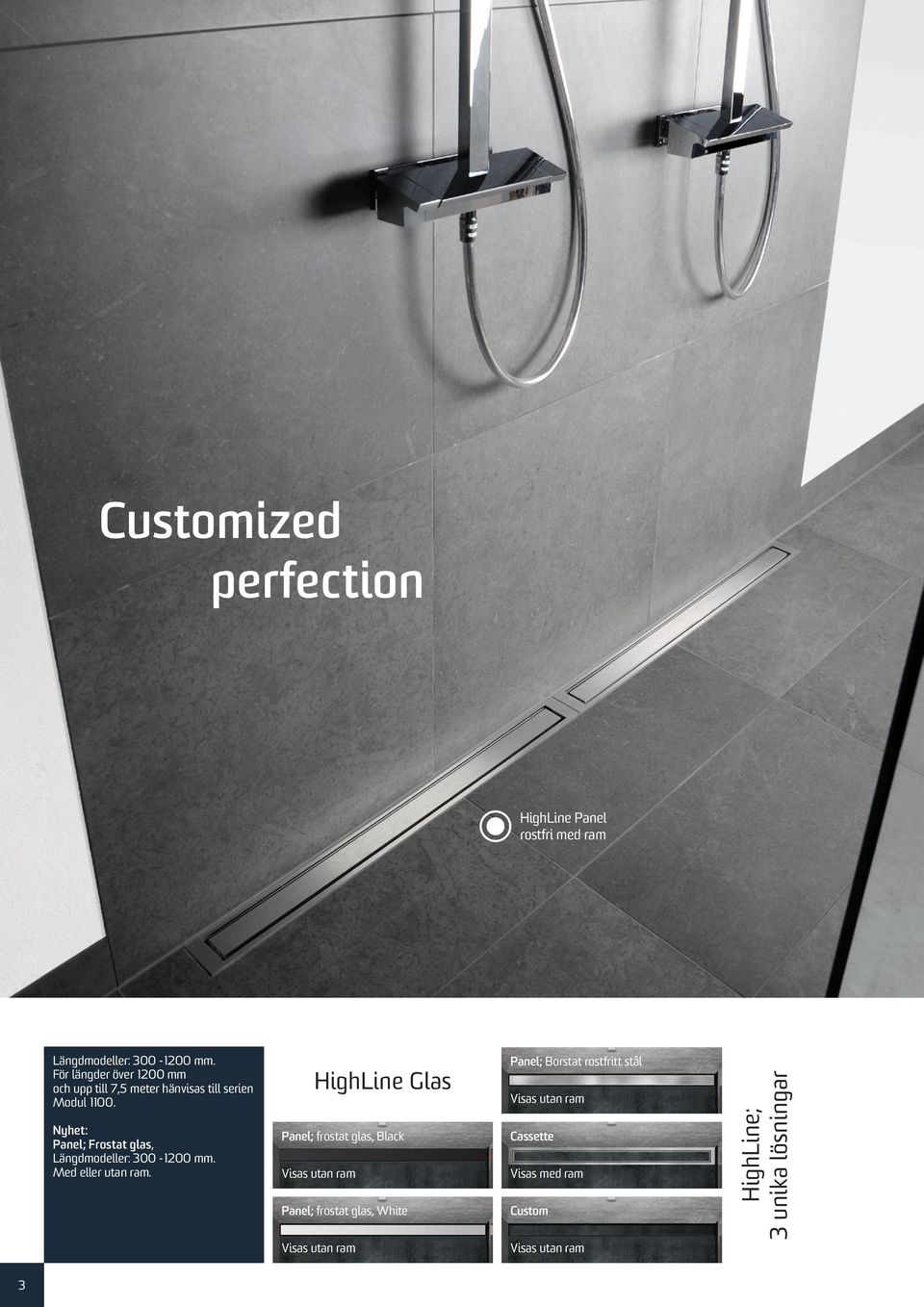

4 Customized perfection HighLine Panel rostfri med ram Nyhet: Panel; Frostat glas, Längdmodeller: mm. Med eller utan ram. 3 HighLine Glas Panel; Borstat rostfritt stål Visas utan ram Panel; frostat glas, Black Cassette Visas utan ram Visas med ram Panel; frostat glas, White Custom Visas utan ram Visas utan ram HighLine; 3 unika lösningar Längdmodeller: mm. För längder över 1200 mm och upp till 7,5 meter hänvisas till serien Modul 1100.

5 HighLine; unik design med oanade möjligheter Oavsett om golvavloppet skall vara ett utstickande designelement eller nästan osynligt är HighLine den exklusiva och unika lösningen för varje badrum. HighLine Custom: Utan ram HighLine Panel rostfri med ram Fakta I HighLine är det traditionella gallret ersatt av; Panel, Cassette och Custom. Panel är en lösning i borstat rostfritt stål eller frostat glas. Med Cassette och Custom kan golvklinker eller natursten tillskäras och monteras så att golvavloppet nästan blir osynligt. Monteras med eller utan ram. HighLine Panel: Borstat rostfritt stål med ram HighLine Panel: Borstat rostfritt stål utan ram 4

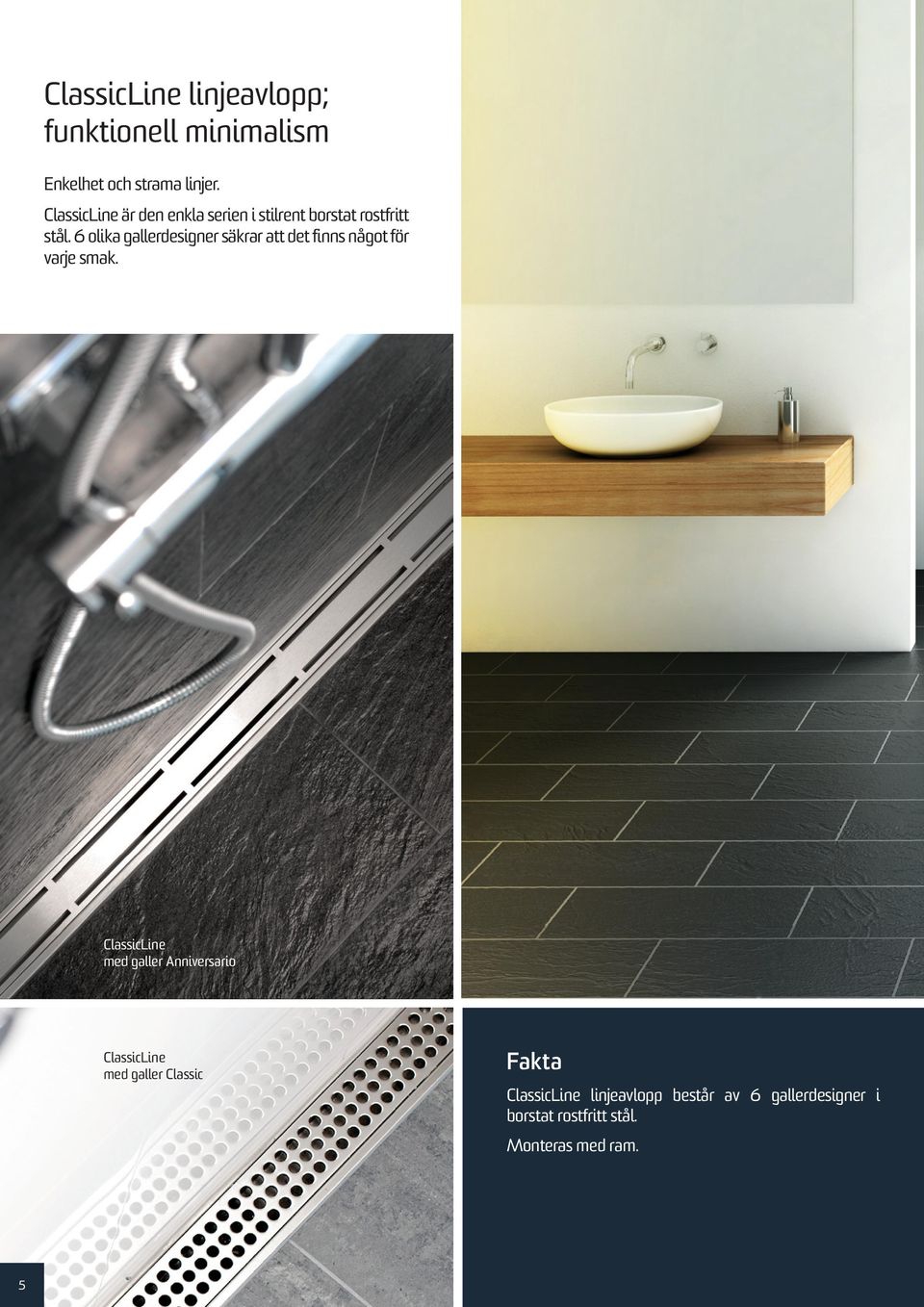

6 ClassicLine linjeavlopp; funktionell minimalism Enkelhet och strama linjer. ClassicLine är den enkla serien i stilrent borstat rostfritt stål. 6 olika gallerdesigner säkrar att det finns något för varje smak. ClassicLine med galler Anniversario ClassicLine med galler Classic Fakta ClassicLine linjeavlopp består av 6 gallerdesigner i borstat rostfritt stål. Monteras med ram. 5

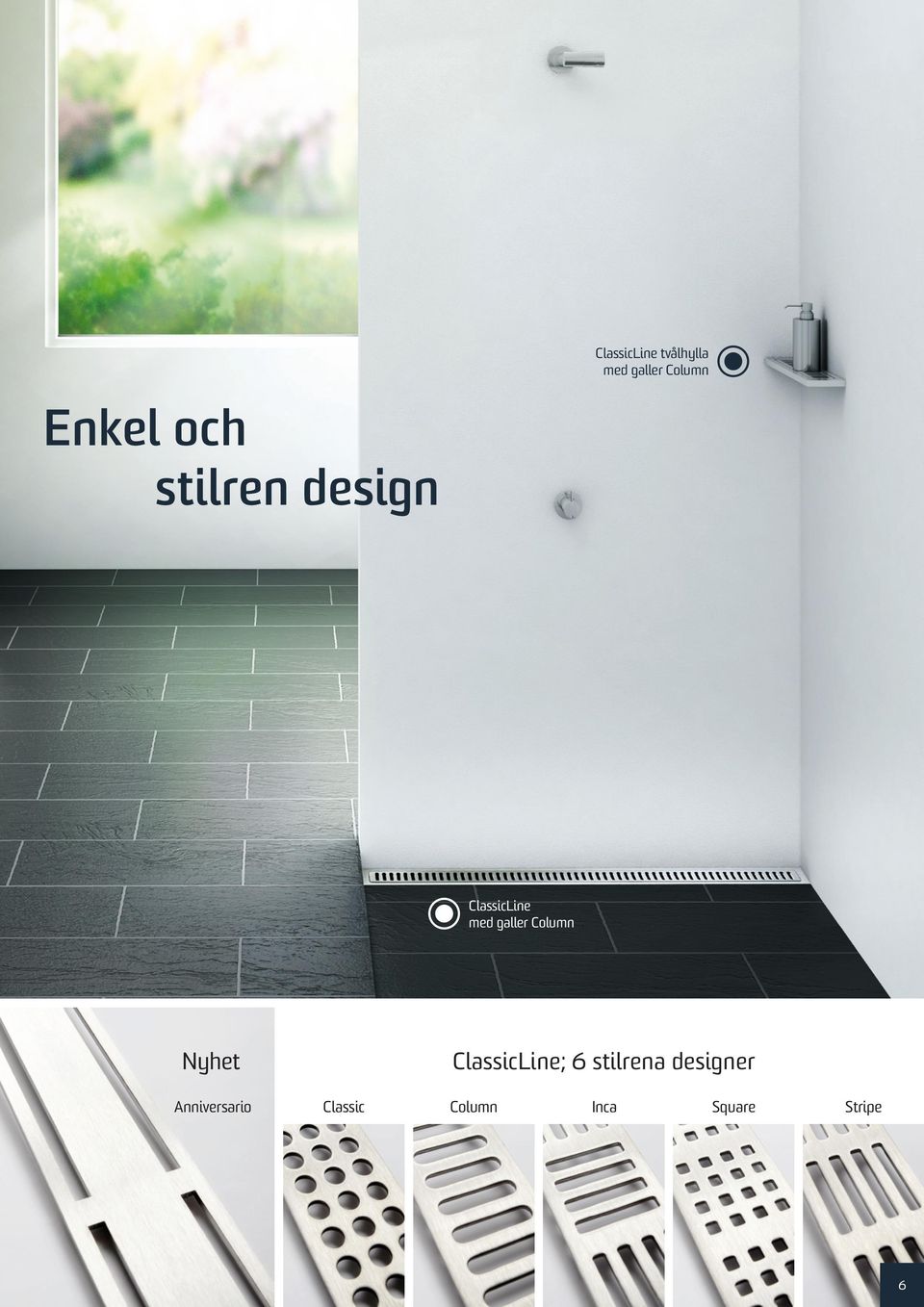

7 ClassicLine tvålhylla med galler Column Enkel och stilren design NYHET Aniversario galler ClassicLine med galler Column Nyhet Anniversario ClassicLine; 6 stilrena designer Classic Column Inca Square Stripe 6

8 ClassicLine tvålhylla med galler Classic Funktionell design för mindre badrum ClassicLine med galler Classic ClassicLine hörnavlopp; kompakt minimalism Hörnavloppet är den enkla lösningen till badrum med begränsat utrymme. En kompakt lösning för både renovering och nybyggnad. Fakta ClassicLine hörnavlopp har 2 gallerdesigner i borstat rostfritt stål. Monteras med ram. 7 ClassicLine med galler Classic

9 Tvålhyllor i 4 designer Design Classic Design Column Design Classic Design Column ClassicLine; 2 stilrena designer Längdmodell: 200 mm. Bygger endast 170 x 170 mm i färdigt golv. Classic Column ClassicLine tvålhyllor; fulländad minimalism Med en elegant tvålhylla som matchar golvavloppet fulländar du drömmen om det perfekta badrummet. ClassicLine Tvålhylla levereras som ett komplett set med montagelim för montering utan håltagning. Monteras på vägg i ett hörn. 8

10 Modul 1100 linjeavlopp; extra långt golvavlopp Modul 1100 är en lösning som optimalt anpassar golvavloppet till badrummets storlek och form i flexibla mått. Installeras i så väl privata badrum som wellness-, sport-, skol- och hotellfaciliteter. Modul 1100 kan utformas med både ClassicLine och HighLine design. ClassicLine Modul 1100 med galler Column ClassicLine Modul 1100 med galler Classic Fakta Modul 1100 är golvavlopp i flexibla mått upp till 7,5 meters längd. Lösningen gör det möjligt att måttanpassa ett längre golvavlopp till större badrum och består av sammansvetsade komponenter till en passande längd och konstruktion. HighLine Modul 1100 Cassette med ram 9

11 ClassicLine Modul 1100 med galler Stripe Flexibel design för större badrum ClassicLine Modul 1100 med galler Classic 10

12 NYHET Stora tidsvinster och kvalitetssäkring ShowerLine avloppsarmatur med HighLine Panel och rostfri Ram som överdel Golvavlopp med inbyggt lokalt fall unidrain ShowerLine Unidrain s ShowerLine lokala fall förenklar spacklingsarbetet då övrigt golv kan läggas plant enl. gällande Branschregler. Golvfall 1:50 Lokalt golvfall enl. gällande branschregler. 11

13 4 DELAR A B C D A: Galler eller panel B: Ram C: ShowerLine D: Utloppshus Se för val av Galler, Panel och Utloppshus. Samma detaljer som väljes till traditionella Unidrain Linje armaturer. UNIDRAIN SHOWERLINE FINNS I 3 GRUNDMODELLER Väggplacering mot fast vägg till vänster Väggplacering mot fast vägg till höger Väggplacering enbart mot bakre vägg för s.k walk-in dusch Vågrätt invägning Skenor i fall enligt gällande branschregler Stående tätskiktsfläns ( på bilden modell 5003 ) 12

14 unidrain ShowerLine Golvavlopp med inbyggt lokalt Fall ShowerLine är en vidareutveckling av Unidrains linjeavloppsarmaturer vilket ger stora byggtekniska fördelar samt ett kvalitetssäkrat lokalt golvfall. Hela arbetsprocessen med att bygga golvfall och att utföra golvavjämningen i ett badrum / våtrum kan utföras snabbare än med konventionella metoder. Det kvalitetssäkrade golvfallet får man på köpet. Golvyta utanför duschzonen kan med fördel utföras helt plan enligt gällande branschregler. Dock får aldrig bakfall förekomma. Unidrain ShowerLine kan placeras i vänster- eller högerhörn samt även mitt på en vägg om man vill ha en så kallad walk-in dusch. Patent nr. WO 2014 / A1 Inbyggt golvfall som uppfyller gällande branschregler = kvalitetssäkring Med en rätbräda placerad på fallskenorna drar man enkelt och säkert ett lokalt golvfall enl gällande branschregler Denna produkt är anpassad till Branschregler Säker Vatteninstallation. Leverantören garanterar produktens funktion om branschreglerna och monteringsanvisningen följs. = Plan yta = Lokalt fall mot golvavloppet 13

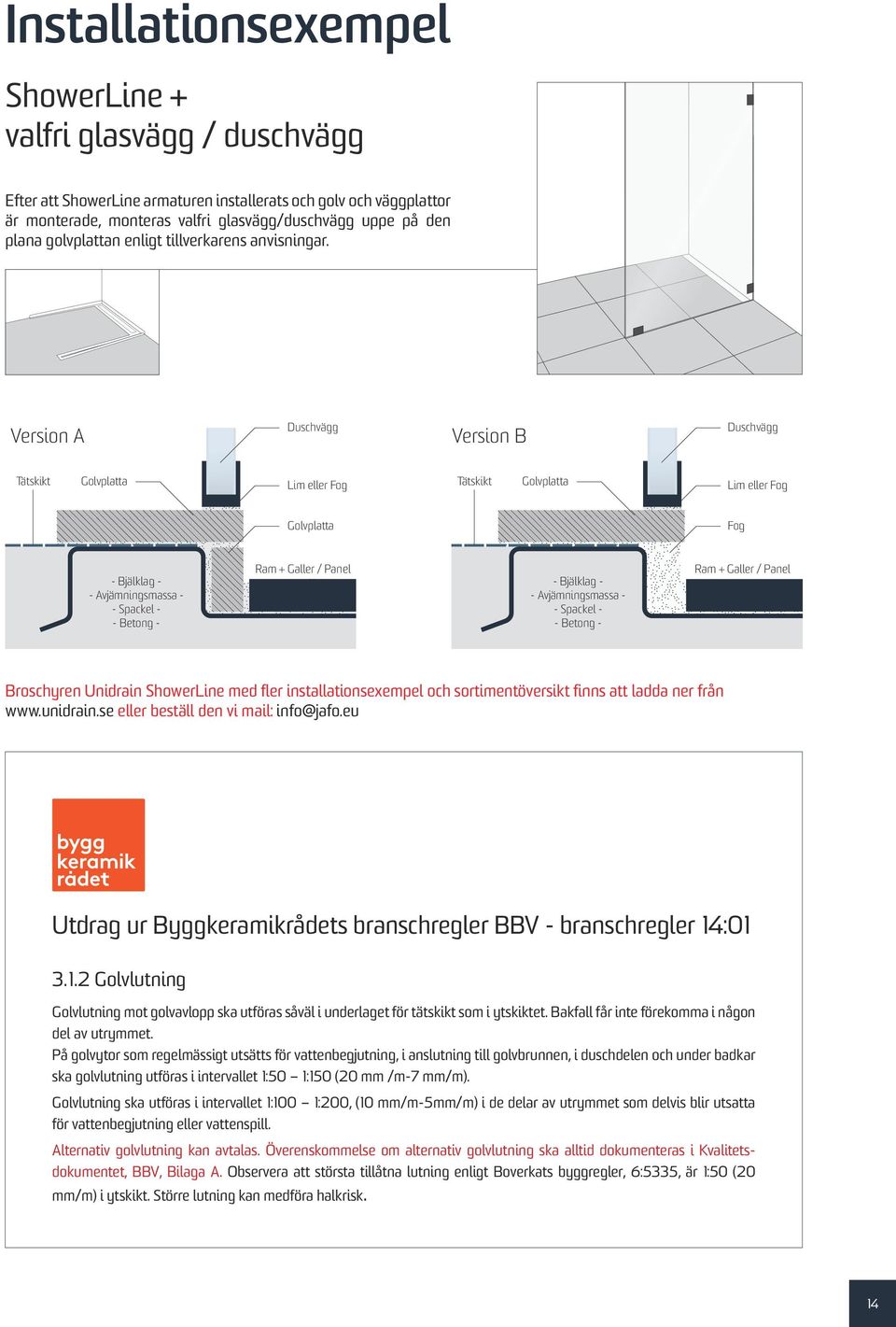

15 Installationsexempel ShowerLine + valfri glasvägg / duschvägg Efter att ShowerLine armaturen installerats och golv och väggplattor är monterade, monteras valfri glasvägg/duschvägg uppe på den plana golvplattan enligt tillverkarens anvisningar. Version A Duschvägg Version B Duschvägg Tätskikt Golvplatta Lim eller Fog Tätskikt Golvplatta Lim eller Fog Golvplatta Fog - Bjälklag - - Avjämningsmassa - - Spackel - - Betong - Ram + Galler / Panel - Bjälklag - - Avjämningsmassa - - Spackel - - Betong - Ram + Galler / Panel Broschyren Unidrain ShowerLine med fler installationsexempel och sortimentöversikt finns att ladda ner från eller beställ den vi mail: info@jafo.eu Utdrag ur Byggkeramikrådets branschregler BBV - branschregler 14: Golvlutning Golvlutning mot golvavlopp ska utföras såväl i underlaget för tätskikt som i ytskiktet. Bakfall får inte förekomma i någon del av utrymmet. På golvytor som regelmässigt utsätts för vattenbegjutning, i anslutning till golvbrunnen, i duschdelen och under badkar ska golvlutning utföras i intervallet 1:50 1:150 (20 mm /m-7 mm/m). Golvlutning ska utföras i intervallet 1:100 1:200, (10 mm/m-5mm/m) i de delar av utrymmet som delvis blir utsatta för vattenbegjutning eller vattenspill. Alternativ golvlutning kan avtalas. Överenskommelse om alternativ golvlutning ska alltid dokumenteras i Kvalitetsdokumentet, BBV, Bilaga A. Observera att största tillåtna lutning enligt Boverkats byggregler, 6:5335, är 1:50 (20 mm/m) i ytskikt. Större lutning kan medföra halkrisk. 14

16 Placering; mot vägg Bedre Bad Duschnisch med tre väggar. (ClassicLine med galler Inca) Duschnisch med två väggar och öppen / glasvägg åt höger. (ClassicLine med galler Stripe) Bedre Bad Bedre Bad Duschnisch/badrum med avstånd till sidoväggar. (ClassicLine med galler Classic) Duschnisch med två väggar och öppen / glasvägg till vänster. (ClassicLine med galler Colum) Duschnisch med hörnavlopp. (ClassicLine med galler Column) Duschnisch/badrum med golvavlopp över 1200 mm. (ClassicLine med galler Column) Modul 1100 Placering; fritt i golv HighLine Cassette med ram Badrum fritt i golv med en vägg till vänster 15 Badrum fritt i golv med en vägg till höger Badrum fritt i golv utan väggar

17 Byggteknik Enkelt! Säkert! Övertygande! När du väljer unidrain, väljer du en unik lösning som både är lättare och snabbare att arbeta med än marknadens övriga produkter. tätskiktsanslutningen. Vi, de första som flyttade golvavloppet helt intill vägg och möjliggjorde en konstruktion med fall bara i en riktning och med en enkel och vattenskadesäker montering. unidrain är testad och godkänd i kombination med ett flertal tätskiktsfabrikat i så kallade systemgodkännanden. Aktuella godkännanden finns på vår hemsida eller på hemsidorna för SäkerVatten, BKR Byggkeramikrådet eller GVK Golvbranschens Våtrumskontroll. Resultatet ger en helt plan golvyta i duschen. Det ger också möjligheterna att använda stora golvplattor utan att de måste skäras sönder för fallbyggnad. Läs mer om montering i unidrain byggvägledning som följer med produkten, eller ta kontakt med din hantverkare som skall utföra installationen unidrain är placerad mot vägg och med de patenterade lodräta väggflänsarna och de vågräta golvflänsarna får man en konstruktion med metall i golv-väggvinkeln, som ger en optimal vattenskadesäker konstruktion i kombination med Betong Tätskikt Väggfläns unidrain uppfyller kraven i Boverkets byggregler (BBR) Tätskikt unidrain är typgodkänd enl. Europanormen EN 1253 Golvfläns unidrain är systemgodkänt enligt gällande branschregler Träbjälklag med golvskiva och avjämningsmassa Tätskikt (Denna produkt är anpassad till branschregler Säker Vatteninstallation. Leverantören garanterar produktens funktion om branschreglerna och monteringsanvisning följs.) Väggfläns GVK (Uppfyller GVKs branschregler för tätskikt i våtrum) Tätskikt Avjämningsmassa Fixtur Golvfläns BBV (Uppfyller Byggkeramikrådets branschregler för våtrum)

18 Produktöversikt Komponenter unidrain är en smart och funktionell lösning med bara fyra grundkomponenter och som alla goda system är helheten mer än summan av ingående delar. Hur komponenterna sätts samman avgörs utav golvavloppets placering, badrummets storlek och val av synliga design-komponenter. unidrain har fyra grundkomponenter: 1. Avloppsarmatur mot vägg eller fritt i golv 2. Utloppshus i flera utloppsdimensioner och -riktningar 3. ClassicLine eller HighLine ramar i flera höjder 4. ClassicLine galler eller HighLine paneler i olika designer Inbyggda komponenter Synliga designkomponenter Avloppsarmatur Linje: längdmodeller 300 till 1200 mm (över 1200 mm hänvisas till Modul 1100) Hörn: längdmodell 200 mm Utloppshus Välj av ett brett sortiment unidrain Fixtur Fixtur vid installation i träbjälklag ClassicLine galler Linje: välj mellan 6 designer: Classic, Column, Inca, Square, Stripe och Anniversario Hörn: välj mellan 2 designer: Classic, Colum ClassicLine ram Linje: längdmodeller 300 till 1200 mm Hörn: längdmodell 200 mm Höjd: 6, 8, 10, 12 mm (ramen är obligatorisk) HighLine paneler Linje: välj mellan 3 lösningar: Panel, Cassette eller Custom Hörn: Panel HighLine ram Linje: längdmodell 300 till 1200 mm Hörn: längdmodell 200 mm Höjd: 10, 12, 15, 25 mm (ramen kan väljas bort) Designserie unidrain HighLine Designserie unidrain ClassicLine Alltid metall i golv-väggvinkeln för optimalt säker och stabil montering Avloppsarmatur Linje: Längdmodeller 300 till 1200 mm (över 1200 mm upp till 7,5 meter hänvisas till Modul 1100) Designserie unidrain HighLine Designserie unidrain ClassicLine

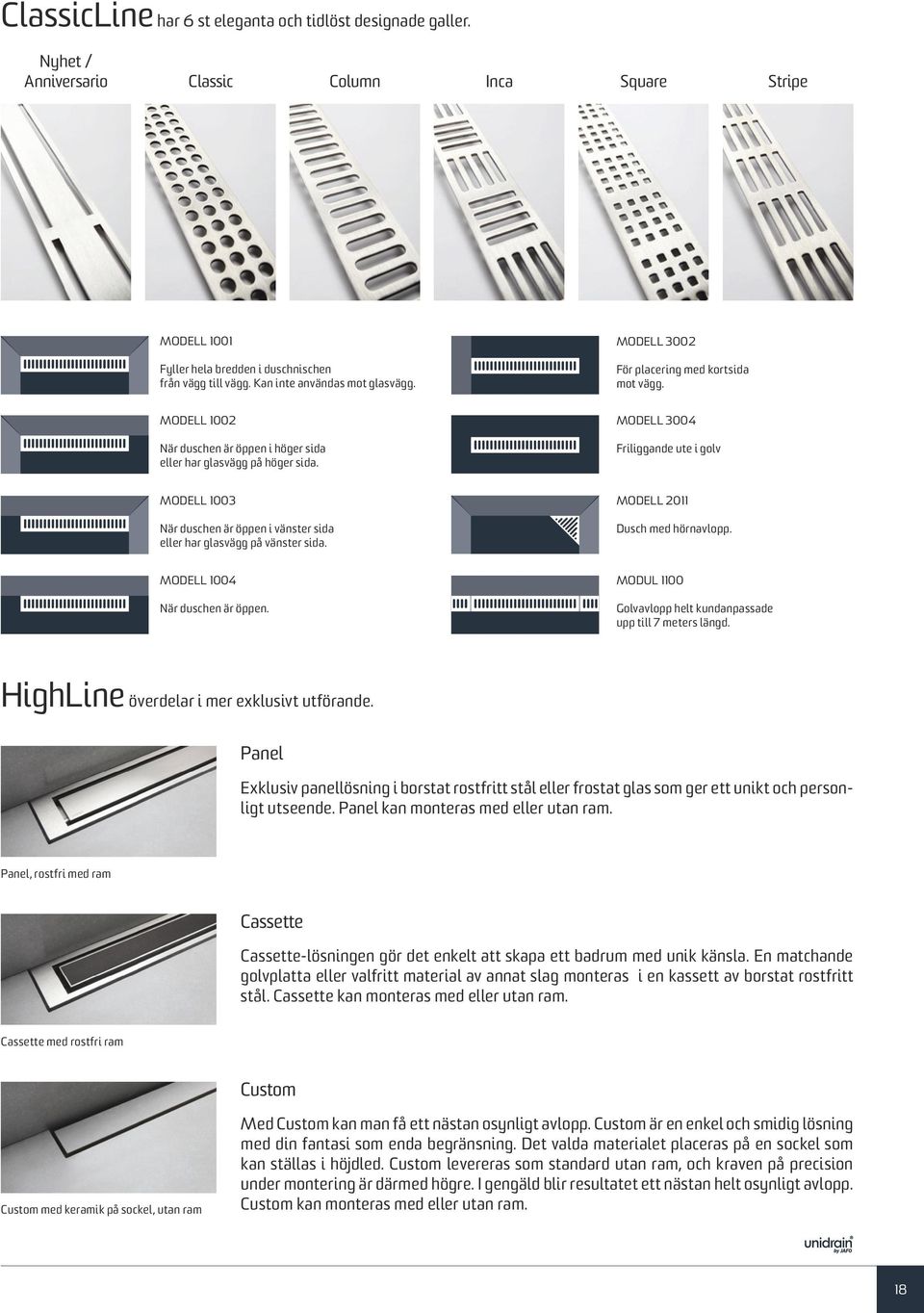

19 ClassicLine har 6 st eleganta och tidlöst designade galler. Nyhet / Anniversario Classic Column Inca Square Stripe MODELL 1001 Fyller hela bredden i duschnischen från vägg till vägg. Kan inte användas mot glasvägg. MODELL 3002 För placering med kortsida mot vägg. MODELL 1002 När duschen är öppen i höger sida eller har glasvägg på höger sida. MODELL 3004 Friliggande ute i golv MODELL 1003 När duschen är öppen i vänster sida eller har glasvägg på vänster sida. MODELL 2011 Dusch med hörnavlopp. MODELL 1004 När duschen är öppen. MODUL 1100 Golvavlopp helt kundanpassade upp till 7 meters längd. HighLine överdelar i mer exklusivt utförande. Panel Exklusiv panellösning i borstat rostfritt stål eller frostat glas som ger ett unikt och personligt utseende. Panel kan monteras med eller utan ram. Panel, rostfri med ram Cassette Cassette-lösningen gör det enkelt att skapa ett badrum med unik känsla. En matchande golvplatta eller valfritt material av annat slag monteras i en kassett av borstat rostfritt stål. Cassette kan monteras med eller utan ram. Cassette med rostfri ram Custom Custom med keramik på sockel, utan ram Med Custom kan man få ett nästan osynligt avlopp. Custom är en enkel och smidig lösning med din fantasi som enda begränsning. Det valda materialet placeras på en sockel som kan ställas i höjdled. Custom levereras som standard utan ram, och kraven på precision under montering är därmed högre. I gengäld blir resultatet ett nästan helt osynligt avlopp. Custom kan monteras med eller utan ram. 18

20 Vägledande konsumentpriser 2015 inkl. moms, exempel Komplett system Längd ClassicLine 1000 serien ClassicLine 3000 serien HighLine Panel, rostfri med ram * HighLine Cassette med ram * HighLine Custom utan ram 300 mm 700 mm 800 mm 900 mm 1000 mm 1200 mm Hörnmodell Tvålhylla Priserna kan variera beroende på komponentval, hårsil tillkommer. I träbjälklag ska golvrännan monteras i en fixtur, pristillägg ca 220 SEK beroende på golvrännans längd. * gäller ram 12 mm. Priser för ClassicLine gäller ej med Anniversario galler. Beställningsblankett - unidrain Specificera din unidrain i vår produktkonfigurator på vår hemsida - se broschyrens baksida eller använd blanketten nedan. Denna instruktion är till blanketten på följande sidor för att underlätta vid beställning av unidrain golvavloppssystem. Privatpersoner beställer hos sin lokala återförsäljare! unidrain är ett mycket flexibelt och mångsidigt golvavloppssystem med flera tekniska lösningar och designalternativ. För att få en korrekt produktkonfiguration skall nedanstående val, 1 till 5, göras. Är kunden inte klar med val av golvplattor/klinker kan installationen påbörjas med val av steg 1 och 2 för att senare kompletteras med steg 3 till 5. Val av avloppsarmatur och vid installation i träbjälklag även en fixtur Välj avloppsarmaturens längd och utförande samt eventuellt fixtur Välj fixtur vid installation i träbjälklag. 1 Val av utloppshus 2 Val av överdel Design ClassicLine Välj Ram och Gallerdesign. Ramens höjd bestäms efter golvplattans tjocklek med 2 mm tillägg för tätskikt och fix. 3 Val av tillbehör Val av hårsil rekommenderas alltid för privatbostäder. 4 Val av överdel Design HighLine För en exklusivare design än ClassicLine (3) ovan väljs överdel i sortimentet HighLine. HighLine sortimentet kan även installeras utan Ram om så önskas. 5 19

21 Beställare :... Order Nr :... Datum :... Referens :... Märke :... by JAFO Er lev. adress :... Tel Nr :... Lev tid :... Lev sätt :... Lev villkor :... Beställ hos din lokala återförsäljare 1 Välj avloppsarmatur för 1000, 2000 och serien samt Fixtur (OBS! Vid installation i träbjälklag välj även fixtur) 1001 Från vägg till vägg MODELL Armatur Fixtur BESKRIVNING 1002 När höger sida är öppen MODELL Armatur Fixtur Fyller hela bredden i duschniscen från vägg till vägg; kan inte avändas mot glasvägg BESKRIVNING 1003 När vänster sida är öppen MODELL Armatur Fixtur När duschen är öppen i höger sida eller har glasvägg på höger sida BESKRIVNING 1004 När båda sidorna är öppna MODELL När duschen är öppen i vänster sida eller har glasvägg på vänster sida BESKRIVNING Armatur Fixtur En väggfläns MODELL Armatur Fixtur När duschen är öppen BESKRIVNING 3004 Friliggande, utan väggflänsar MODELL För placering med kortsida mot vägg BESKRIVNING Armatur Fixtur För placering i hörn MODELL 200 Friliggande ute i golv BESKRIVNING Armatur Fixtur Dusch med hörnavlopp 20

22 OBS! NOTERA DITT ORDER Nr... 2 Välj utloppshus för 1000, 2000 och serien 1000 Serien passar alla linjesystem i 1000 och serien * Mekaniskt luktstopp, uppfyller inte EN1253 ** Endast för installation i betongbjälklag RSK. Nr Utlopp mm Vattenlås Ø32, sida Utan ** Ø50, sida Ø50, sida Utan ** Ingår * / ** Ø50, sida Ingår Ø50, sida Ingår Ø75, sida ** Ingår Ø75, sida Ingår Ø75, botten Ingår 2011 Serien passar hörnsystem i serien Ø50, botten Utan Ø75, botten Utan Ø75, sida Ingår RSK. Nr Utlopp mm Vattenlås Ø32, sida Ø32, sida Utan ** Ingår * / ** Ø50, sida Ø50, sida Utan ** Ingår * / ** Ø50, sida Ingår Ø75, sida Ingår Ø75, botten Ingår 3 Välj Överdel i design ClassicLine för 1000, 2000 och serien 3 A1 Ram till serien Ram i 6, 8, 10 eller 12 mm höjd. Ramens höjd bestäms efter golvplattans tjocklek med 2 mm tillägg för tätskikt och fix Höjd, mm Modell A2 Ram till serien Ram i 6, 8, 10 eller 12 mm höjd. Ramens höjd bestäms efter golvplattans tjocklek med 2 mm tillägg för tätskikt och fix Höjd, mm Modell B Gallerdesign till 1000 och serien GALLER Modell CLASSIC COLUMN INCA SQUARE STRIPE ANNIVERSARIO C Ram till serien, hörnavlopp Höjd, mm Modell D Gallerdesign till serien, hörnavlopp GALLER Modell 200 CLASSIC COLUMN

23 OBS! NOTERA DITT ORDER Nr... 4 Välj tillbehör 4 Tillbehör till unidrain golvrännor och avloppssystem Produkt Anmärkning Hårsil till 1000 och serien Hårsil till serien, hörnavlopp Förhöjningsstycke 35 mm till 1000 och serien Förhöjningsstycke 55 mm till 1000 och serien För justering av utloppshusets nivå För justering av utloppshusets nivå 5 Välj överdel i design HighLine för 1000, 2000 och serien 5A1 Ram till serien, ramen kan väljas bort Höjd, mm Material Modell Rostfritt stål - borstat Rostfritt stål - borstat Rostfritt stål - borstat Rostfritt stål - borstat A2 Ram till serien, ramen kan väljas bort Höjd, mm Material Modell Rostfritt stål - borstat Rostfritt stål - borstat Rostfritt stål - borstat Rostfritt stål - borstat B1 Panel (inkl. distanssats: 1, 2, 5, 15 mm +hållare) Material Modell Rostfritt stål - borstat Glas - Vit Glas - Svart B2 Cassette (inkl. distanssats: 1, 2, 5, 15 mm +hållare) Höjd, mm Material Modell Rostfritt stål - borstat Rostfritt stål - borstat Rostfritt stål - borstat Rostfritt stål - borstat B3 Custom (sockel + distanssats: 1, 2, 5, 15 mm + hållare) Material Modell Rostfritt stål och plast (PE) C Panel och Ram till serien, hörnavlopp, montering av Panel utan Ram, se 5D Höjd, mm Material Modell Rostfritt stål - borstat Rostfritt stål - borstat Rostfritt stål - borstat Rostfritt stål - borstat D Panel till serien, hörnavlopp, (inkl. distanssats 10, 12, 15, 25 mm) kan endast monteras utan ram Material Modell 2011 Rostfritt stål - borstat - Montering utan ram,

24 PATENT NR. WO 2014 / A1 För mer i nfor mat i on och i nspi rat i on s e w w w.uni drai n. s e H är k an du l adda ner i n f or m a t i on s m a t er i al el l er be s t äl l a v år hu v udk a t al og s om i nnehål l er t ek ni s k a s pecif i k a t i oner, bygg t ek ni s k i n f or m a t i on, dok ument a t i on s am t r i t ni ngar. KONTAKT MENY SE NYHET UNIDRAIN SHOWERLINE Kvalitetssäkrat lokalt golvfall med unidrain SÄTT IHOP DITT SYSTEM NYHET! SHOWERLINE MED INBYGGT HITTA ÅTERFÖRSÄLJARE GOLVFALL Sätt ihop ditt eget Modulrännor kan bli unidrain system flera meter långa. och få en lista med Här kan du göra en produkter du ränna med egna behöver. mått UNIDRAIN SHOWERLINE GOLVAVLOPP MED INBYGGT LOKALT FALL Ange ditt postnummer och hitta närmaste återförsäljare eller utställning Sök WE DON T JUST MAKE IT I WE MAKE IT BEAUTIFUL You Tube MODUL 1100 SPECIALRÄNNA Följ anvisningen nedan för att sätta samman ditt kompletta unidrain golvavloppssystem i konfiguratorn på vår hemsida 1. Klicka på Sätt ihop ditt system 2. Under 1. Produktserier - välj önskad design 3. Gör därefter dina val i steg 2 till I spalten till höger ser du dina val. Skriv ut och maila till dig själv eller annan mailadress. 5. Om du är konsument, sök återförsäljare via ditt postnummer. J A F O A B B o x S E L U ND T (0) F (0) i n f j a f o.eu w w w. j a f o.eu L ä s b ak gr und s hi s t or i e r, f å bygg t e k ni s k i n f or m a t i on, d ok ument a t i on o c h r i t ni ngar p å w w w.uni dr ai n. s e Utgåva 04/2015 XMUNIBUTIK Rät t till ändringar av sor timent och produk t specif ikationer förbehålles utan föregående meddelande.
