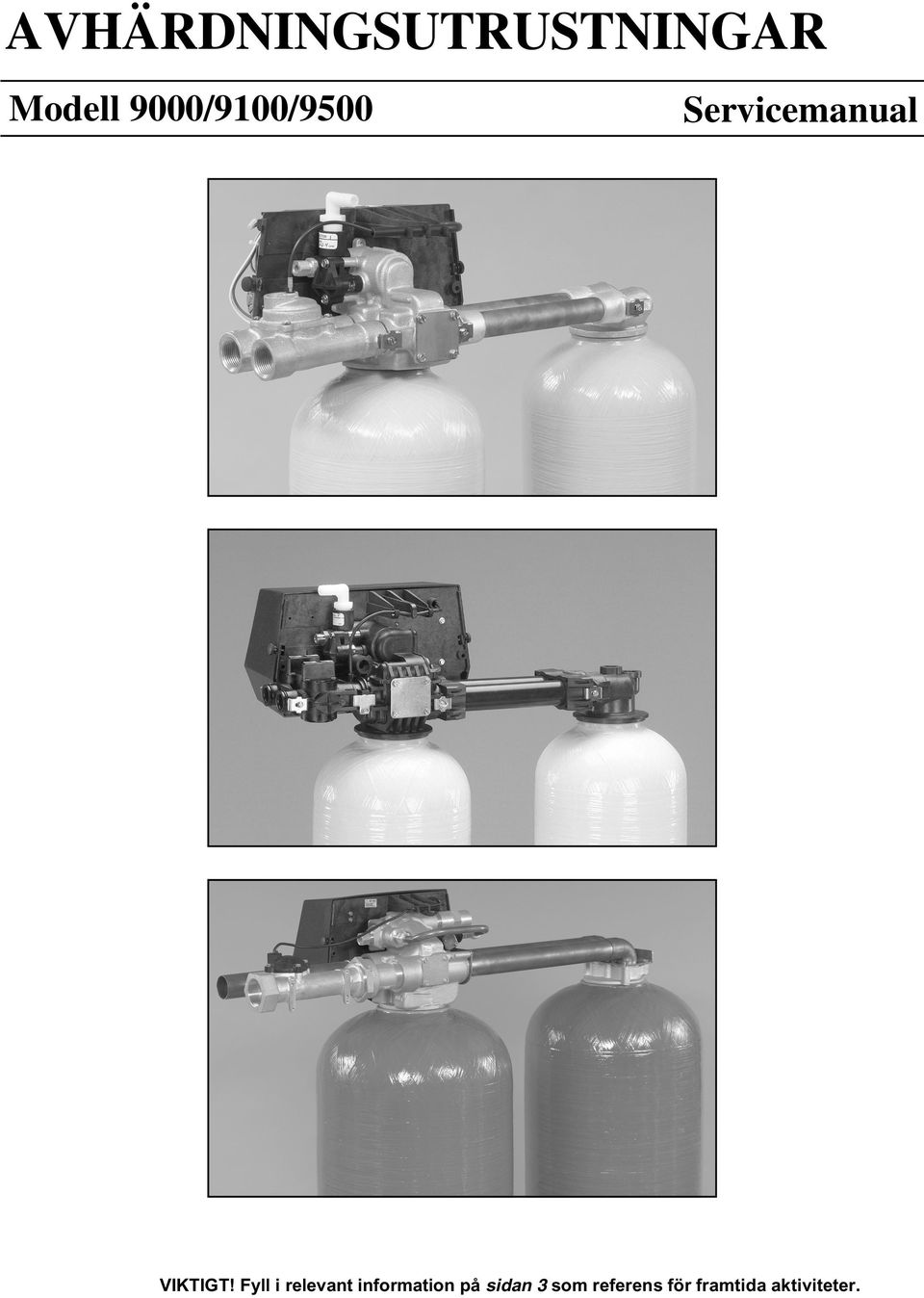

1 AVHÄRDNINGSUTRUSTNINGAR Modell 9000/9100/9500 Servicemanual VIKTIGT! Fyll i relevant information på sidan 3 som referens för framtida aktiviteter.

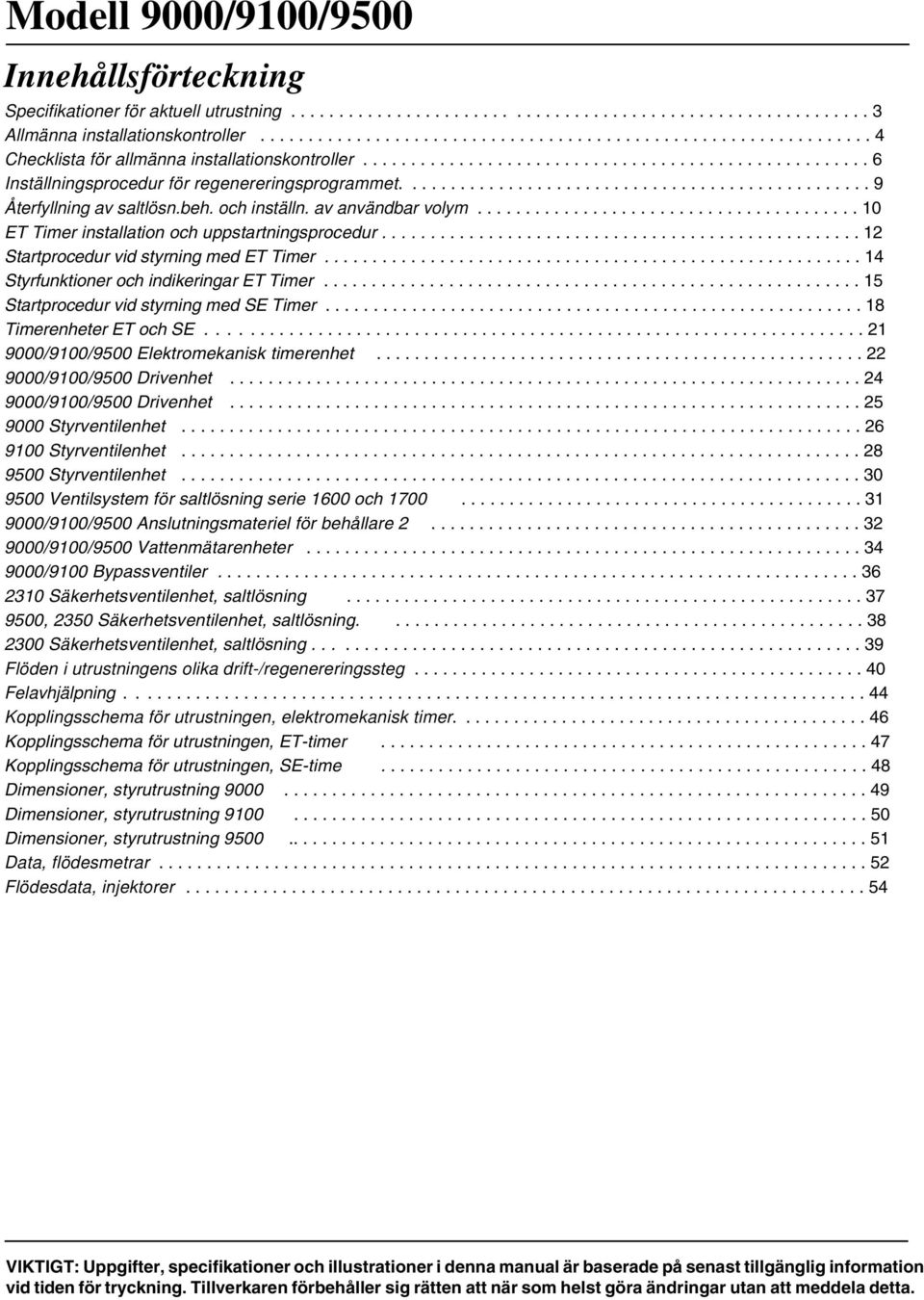

2 Innehållsförteckning Specifikationer för aktuell utrustning Allmänna installationskontroller Checklista för allmänna installationskontroller Inställningsprocedur för regenereringsprogrammet Återfyllning av saltlösn.beh. och inställn. av användbar volym ET Timer installation och uppstartningsprocedur Startprocedur vid styrning med ET Timer Styrfunktioner och indikeringar ET Timer Startprocedur vid styrning med SE Timer Timerenheter ET och SE /9100/9500 Elektromekanisk timerenhet /9100/9500 Drivenhet /9100/9500 Drivenhet Styrventilenhet Styrventilenhet Styrventilenhet Ventilsystem för saltlösning serie 1600 och /9100/9500 Anslutningsmateriel för behållare /9100/9500 Vattenmätarenheter /9100 Bypassventiler Säkerhetsventilenhet, saltlösning , 2350 Säkerhetsventilenhet, saltlösning Säkerhetsventilenhet, saltlösning Flöden i utrustningens olika drift-/regenereringssteg Felavhjälpning Kopplingsschema för utrustningen, elektromekanisk timer Kopplingsschema för utrustningen, ET-timer Kopplingsschema för utrustningen, SE-time Dimensioner, styrutrustning Dimensioner, styrutrustning Dimensioner, styrutrustning Data, flödesmetrar Flödesdata, injektorer VIKTIGT: Uppgifter, specifikationer och illustrationer i denna manual är baserade på senast tillgänglig information vid tiden för tryckning. Tillverkaren förbehåller sig rätten att när som helst göra ändringar utan att meddela detta.

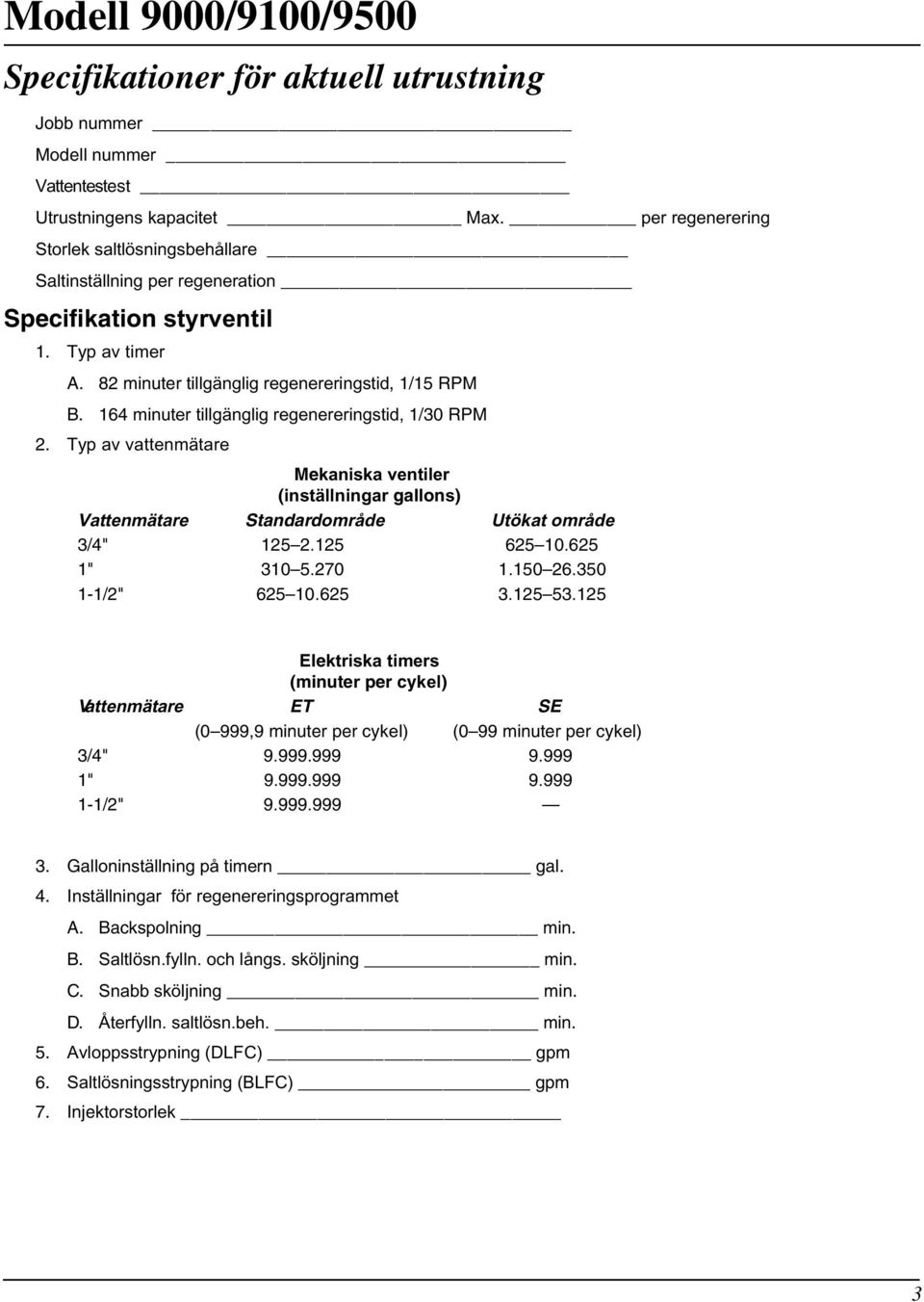

3 Specifikationer för aktuell utrustning Jobb nummer Modell nummer Vattentestest Utrustningens kapacitet Max. per regenerering Storlek saltlösningsbehållare Saltinställning per regeneration Specifikation styrventil 1. Typ av timer A. 82 minuter tillgänglig regenereringstid, 1/15 RPM B. 164 minuter tillgänglig regenereringstid, 1/30 RPM 2. Typ av vattenmätare Mekaniska ventiler (inställningar gallons) Vattenmätare Standardområde Utökat område 3/4" " /2" Elektriska timers (minuter per cykel) Vattenmätare ET SE (0 999,9 minuter per cykel) (0 99 minuter per cykel) 3/4" " /2" Galloninställning på timern gal. 4. Inställningar för regenereringsprogrammet A. Backspolning min. B. Saltlösn.fylln. och långs. sköljning min. C. Snabb sköljning min. D. Återfylln. saltlösn.beh. min. 5. Avloppsstrypning (DLFC) gpm 6. Saltlösningsstrypning (BLFC) gpm 7. Injektorstorlek 3

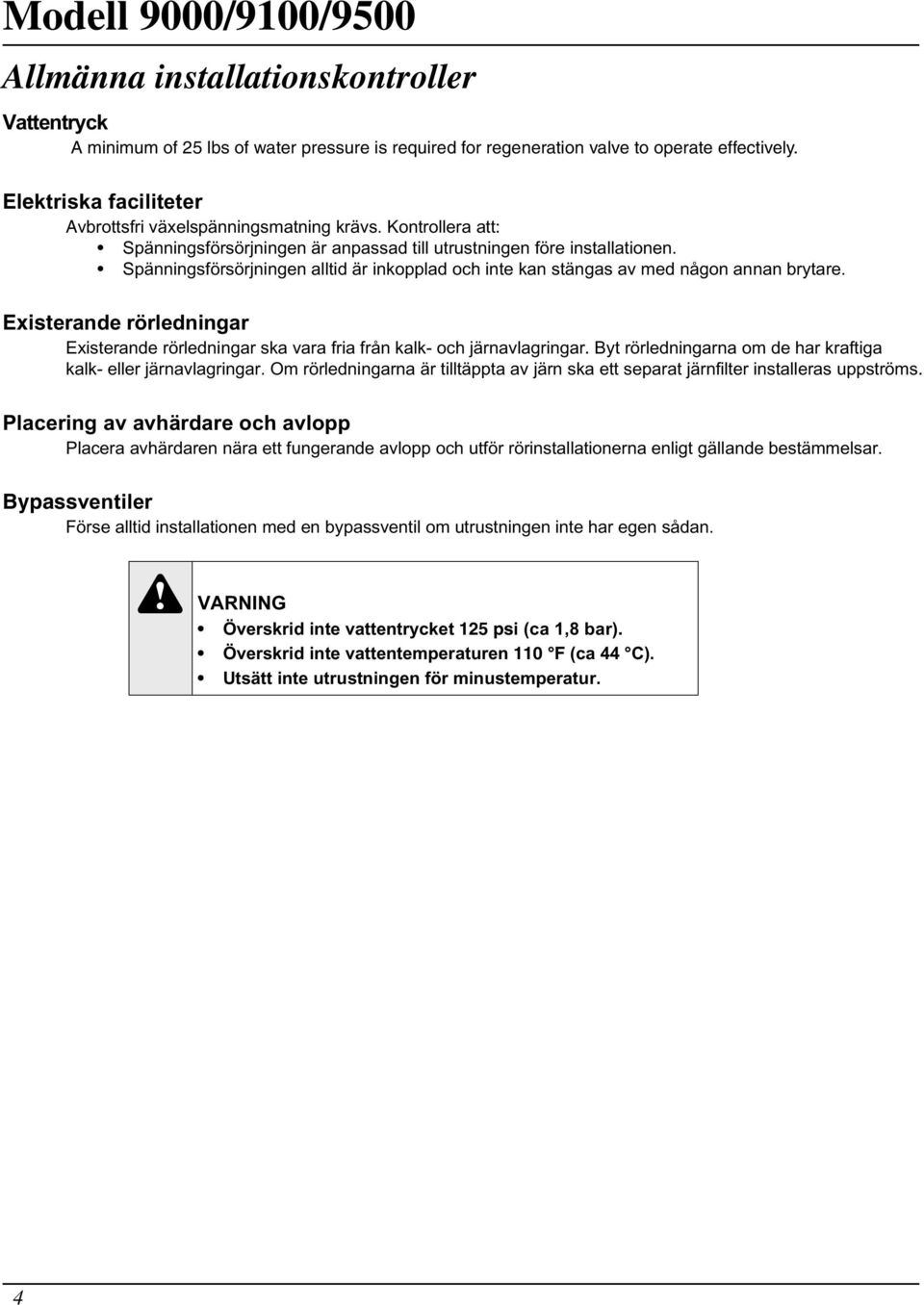

4 Allmänna installationskontroller Vattentryck A minimum of 25 lbs of water pressure is required for regeneration valve to operate effectively. Elektriska faciliteter Avbrottsfri växelspänningsmatning krävs. Kontrollera att: Spänningsförsörjningen är anpassad till utrustningen före installationen. Spänningsförsörjningen alltid är inkopplad och inte kan stängas av med någon annan brytare. Existerande rörledningar Existerande rörledningar ska vara fria från kalk- och järnavlagringar. Byt rörledningarna om de har kraftiga kalk- eller järnavlagringar. Om rörledningarna är tilltäppta av järn ska ett separat järnfilter installeras uppströms. Placering av avhärdare och avlopp Placera avhärdaren nära ett fungerande avlopp och utför rörinstallationerna enligt gällande bestämmelsar. Bypassventiler Förse alltid installationen med en bypassventil om utrustningen inte har egen sådan. VARNING Överskrid inte vattentrycket 125 psi (ca 1,8 bar). Överskrid inte vattentemperaturen 110 F (ca 44 C). Utsätt inte utrustningen för minustemperatur. 4

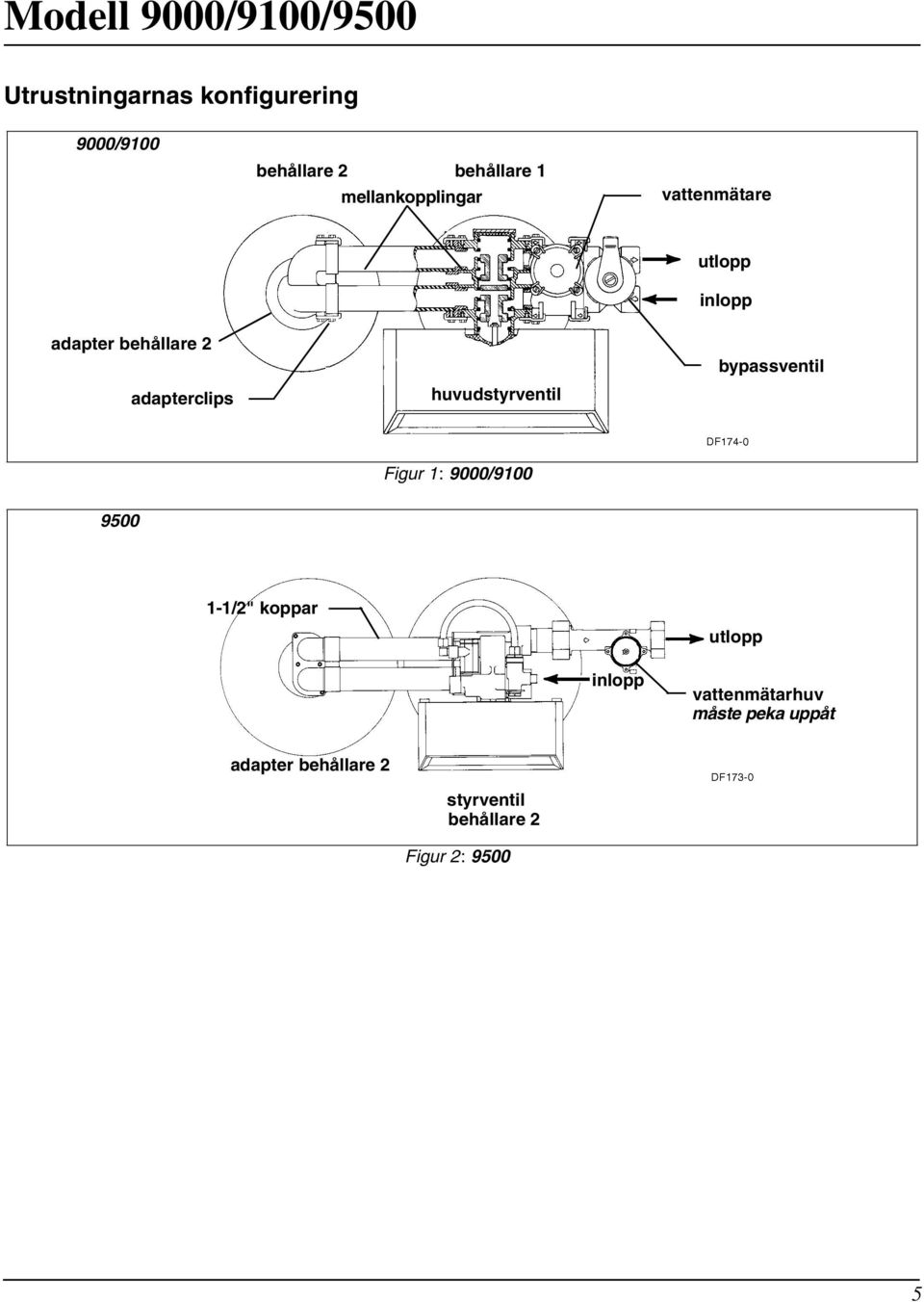

5 Utrustningarnas konfigurering 9000/9100 behållare 2 behållare 1 mellankopplingar vattenmätare utlopp inlopp adapter behållare 2 adapterclips huvudstyrventil bypassventil Figur 1: 9000/ /2" koppar utlopp inlopp vattenmätarhuv måste peka uppåt adapter behållare 2 styrventil behållare 2 Figur 2:

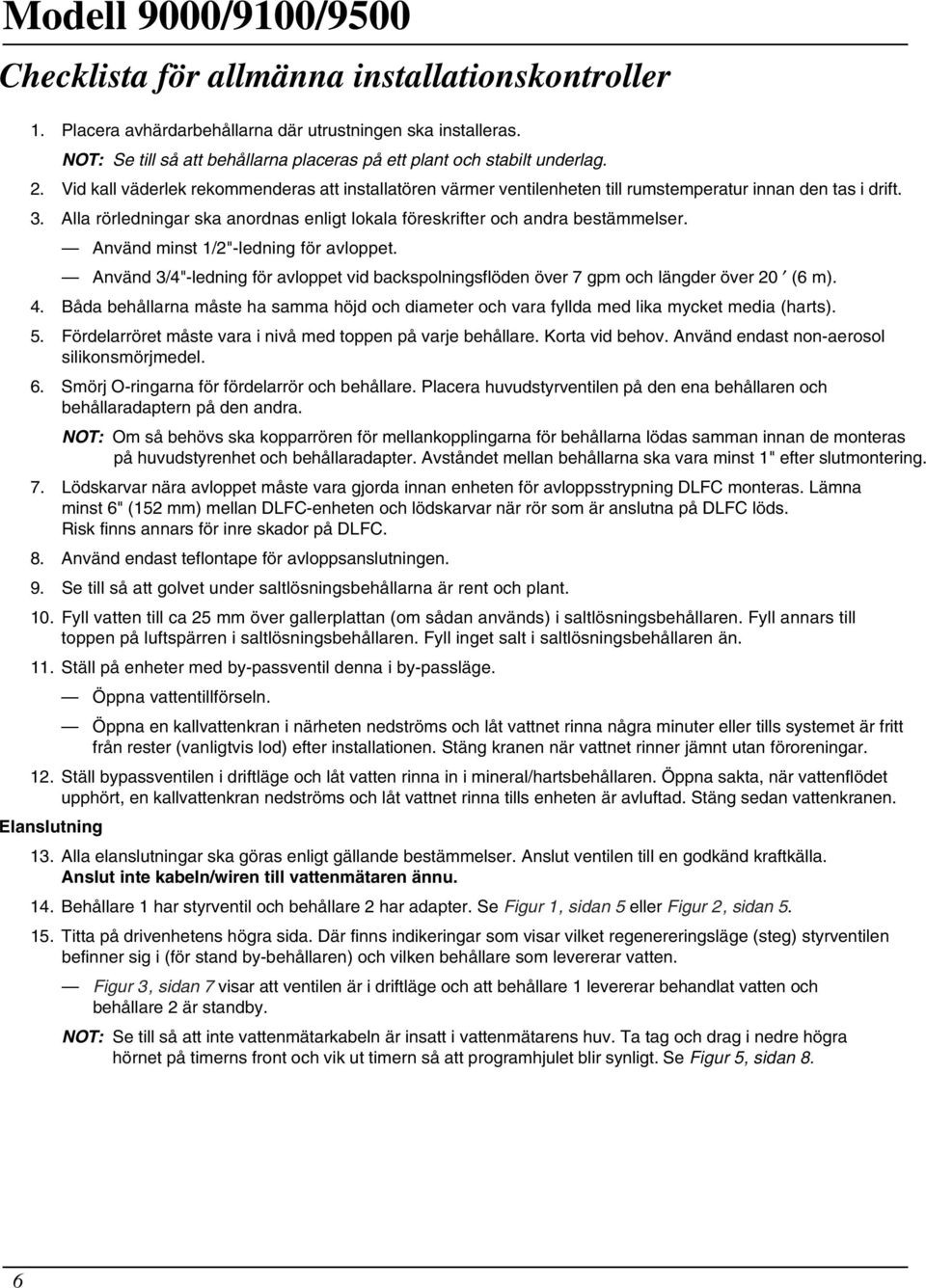

6 Checklista för allmänna installationskontroller 1. Placera avhärdarbehållarna där utrustningen ska installeras. NOT: Se till så att behållarna placeras på ett plant och stabilt underlag. 2. Vid kall väderlek rekommenderas att installatören värmer ventilenheten till rumstemperatur innan den tas i drift. 3. Alla rörledningar ska anordnas enligt lokala föreskrifter och andra bestämmelser. Använd minst 1/2"-ledning för avloppet. Använd 3/4"-ledning för avloppet vid backspolningsflöden över 7 gpm och längder över 20 (6 m). 4. Båda behållarna måste ha samma höjd och diameter och vara fyllda med lika mycket media (harts). 5. Fördelarröret måste vara i nivå med toppen på varje behållare. Korta vid behov. Använd endast non-aerosol silikonsmörjmedel. 6. Smörj O-ringarna för fördelarrör och behållare. Placera huvudstyrventilen på den ena behållaren och behållaradaptern på den andra. NOT: Om så behövs ska kopparrören för mellankopplingarna för behållarna lödas samman innan de monteras på huvudstyrenhet och behållaradapter. Avståndet mellan behållarna ska vara minst 1" efter slutmontering. 7. Lödskarvar nära avloppet måste vara gjorda innan enheten för avloppsstrypning DLFC monteras. Lämna minst 6" (152 mm) mellan DLFC-enheten och lödskarvar när rör som är anslutna på DLFC löds. Risk finns annars för inre skador på DLFC. 8. Använd endast teflontape för avloppsanslutningen. 9. Se till så att golvet under saltlösningsbehållarna är rent och plant. 10. Fyll vatten till ca 25 mm över gallerplattan (om sådan används) i saltlösningsbehållaren. Fyll annars till toppen på luftspärren i saltlösningsbehållaren. Fyll inget salt i saltlösningsbehållaren än. 11. Ställ på enheter med by-passventil denna i by-passläge. Öppna vattentillförseln. Öppna en kallvattenkran i närheten nedströms och låt vattnet rinna några minuter eller tills systemet är fritt från rester (vanligtvis lod) efter installationen. Stäng kranen när vattnet rinner jämnt utan föroreningar. 12. Ställ bypassventilen i driftläge och låt vatten rinna in i mineral/hartsbehållaren. Öppna sakta, när vattenflödet upphört, en kallvattenkran nedströms och låt vattnet rinna tills enheten är avluftad. Stäng sedan vattenkranen. Elanslutning 13. Alla elanslutningar ska göras enligt gällande bestämmelser. Anslut ventilen till en godkänd kraftkälla. Anslut inte kabeln/wiren till vattenmätaren ännu. 14. Behållare 1 har styrventil och behållare 2 har adapter. Se Figur 1, sidan 5 eller Figur 2, sidan Titta på drivenhetens högra sida. Där finns indikeringar som visar vilket regenereringsläge (steg) styrventilen befinner sig i (för stand by-behållaren) och vilken behållare som levererar vatten. Figur 3, sidan 7 visar att ventilen är i driftläge och att behållare 1 levererar behandlat vatten och behållare 2 är standby. NOT: Se till så att inte vattenmätarkabeln är insatt i vattenmätarens huv. Ta tag och drag i nedre högra hörnet på timerns front och vik ut timern så att programhjulet blir synligt. Se Figur 5, sidan 8. 6

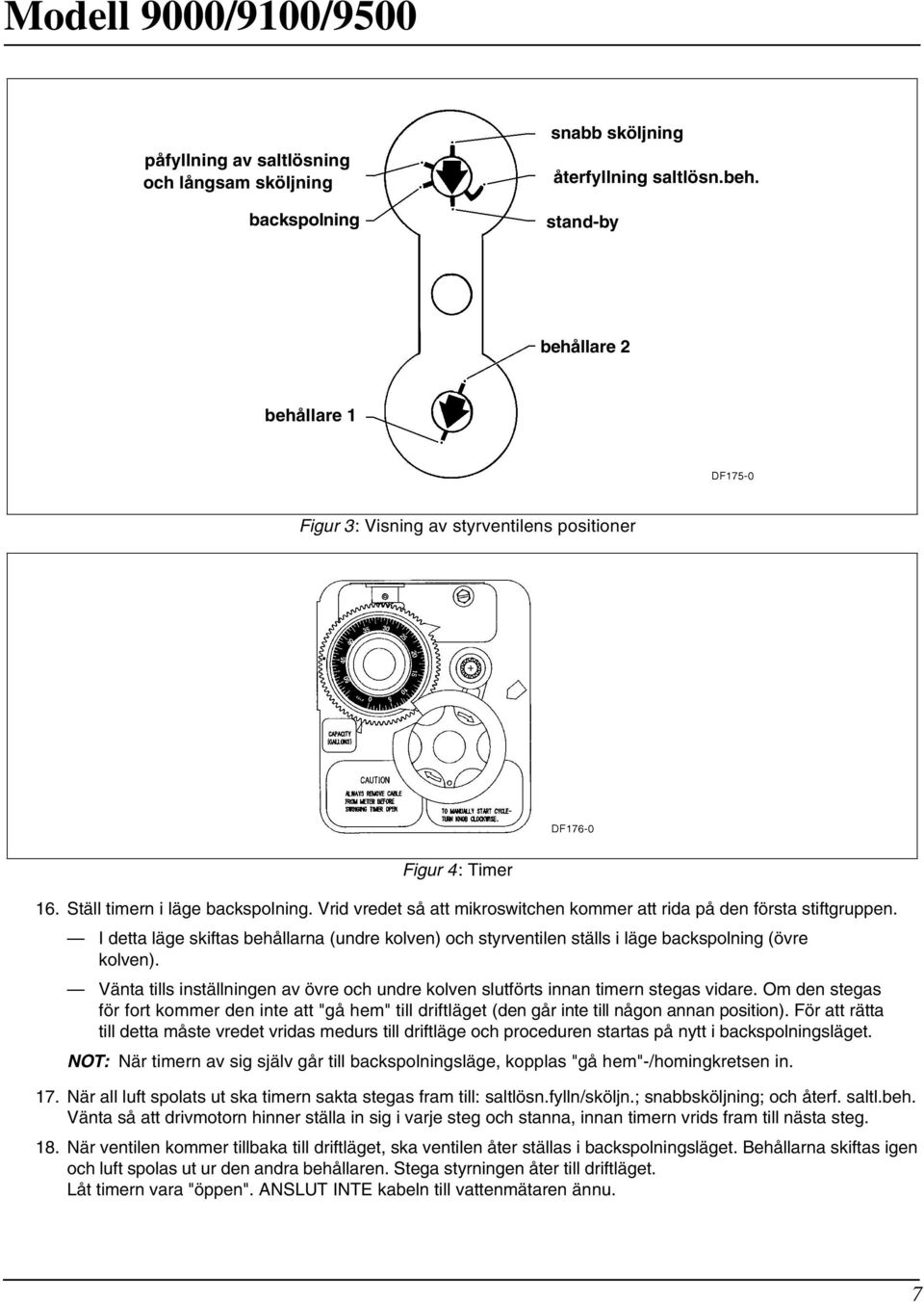

7 påfyllning av saltlösning och långsam sköljning backspolning snabb sköljning återfyllning saltlösn.beh. stand-by behållare 2 behållare 1 Figur 3: Visning av styrventilens positioner Figur 4: Timer 16. Ställ timern i läge backspolning. Vrid vredet så att mikroswitchen kommer att rida på den första stiftgruppen. I detta läge skiftas behållarna (undre kolven) och styrventilen ställs i läge backspolning (övre kolven). Vänta tills inställningen av övre och undre kolven slutförts innan timern stegas vidare. Om den stegas för fort kommer den inte att "gå hem" till driftläget (den går inte till någon annan position). För att rätta till detta måste vredet vridas medurs till driftläge och proceduren startas på nytt i backspolningsläget. NOT: När timern av sig själv går till backspolningsläge, kopplas "gå hem"-/homingkretsen in. 17. När all luft spolats ut ska timern sakta stegas fram till: saltlösn.fylln/sköljn.; snabbsköljning; och återf. saltl.beh. Vänta så att drivmotorn hinner ställa in sig i varje steg och stanna, innan timern vrids fram till nästa steg. 18. När ventilen kommer tillbaka till driftläget, ska ventilen åter ställas i backspolningsläget. Behållarna skiftas igen och luft spolas ut ur den andra behållaren. Stega styrningen åter till driftläget. Låt timern vara "öppen". ANSLUT INTE kabeln till vattenmätaren ännu. 7

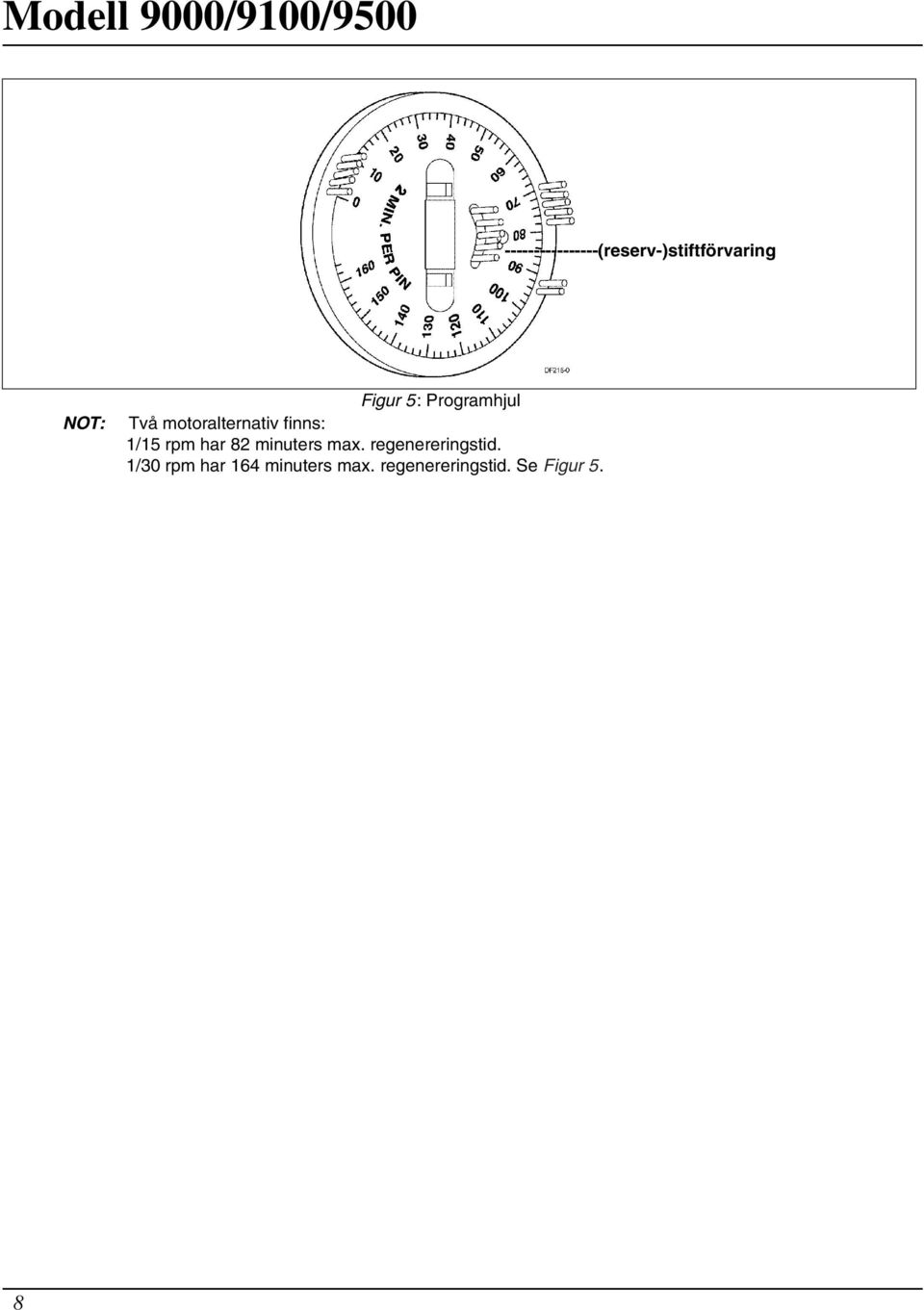

8 (reserv-)stiftförvaring NOT: Figur 5: Programhjul Två motoralternativ finns: 1/15 rpm har 82 minuters max. regenereringstid. 1/30 rpm har 164 minuters max. regenereringstid. Se Figur 5. 8

9 Inställningsprocedur för regenereringsprogrammet Inställning av programmet för regenereringscykeln Programmet för avhärdarens regenereringscykel är förinställt vid fabriken. Avsnitt av cykeln eller programmets tider kan dock förlängas eller förkortas för anpassning till lokala förhållanden eller system konfiguration. 1. Fatta och drag ut det nedre högra hörnet på timern så att fjäderstiftet släpper sitt grepp och vrid timern till vänster. Programhjulet blir då åtkomligt. NOT: Kabeln (wiren) måste lossas från vattenmätarens huv innan timern öppnas. 2. Ta bort programhjulet genom att fatta programhjulet och kläm ihop de utstickande låstapparna mot hjulets centrum. Lyft bort programhjulet från timern. Armarna på mikroswitcharna kan behöva röras för att möjliggöra att programhjulet tas bort. 3. Stäng timern så att fjäderstiftet snäpper fast i tappen på stommen. Se till så att alla elkablar hamnar ovanför tappen för fjäderstiftet. Ändring av tiden för backspolning Programhjulet i Figur 5 är i driftläge. Sett från den numrerade sidan på programhjulet bestämmer den första stiftgruppen, som startar vid 0, backspolningstiden för utrustningen. Exempel: Om det stter 6 stift i denna grupp är backspolningstiden 12 minuter (2 minuter per stift). För att ändra längden på backspolningstiden, öka eller minska antalet stift efter önskemål. Antalet stift x 2 är lika med backspolningstiden i minuter. Ändring av tiden för saltlösningsfyllning och långsam sköljning Gruppen av hål mellan det sista stiftet i backspolningssektionen och den andra stiftgruppenbestämmer längden på tiden för saltlösningsfyllning och längsam sköljning (2 minuter per hål). För att ändra tiden för saltlösningsfyllning och långsam sköljning, öka eller minska antalet stift i gruppen för snabbsköljning för att öka eller minska antalet hål i sektionen för saltlösningsfyllning och långsam sköljning. Antalet hål x 2 är lika med tiden för saltlösnigsfyllning och längsam sköljning. Ändring av tiden för snabbsköljning Den andra stiftgruppen på programhjulet bestämmer tiden då utrustningen utför snabbsköljning (2 minuter per stift). För att ändra tiden för snabbsköljning, öka eller minska antalet stift i änden med högre nummer i slutet på sektionen efter önskemål. Antalet stift x 2 är lika med tiden för snabbsköljning. NOT: På programhjul med 82 minuters cykeltid motsvarar varje stift eller hål 1 minut vid inställning av regenereringstiderna. Layouten för stift och hål följer samma procedur som på denna sida. Ändring av tiden för återfyllning av saltlösningsbehållare Den andra gruppen hål på programhjulet bestämmer den tid då utrustningen återfyller (vatten) i saltlösningsbehållaren (2 minuter per hål). För att ändra återfyllningstiden, flytta de två stiften i slutet på (efter) den andra hålgruppen efter önskemål. Regenereringscykeln är komplett när de två stiften efter hålgruppen för återfyllning av saltlösningsbehållaren, ändrar läge på den yttre mikroswitchen. Programhjulet fortsätter dock att rotera tills den inre mikroswitchens arm faller in i urtaget på programhjulet. 9

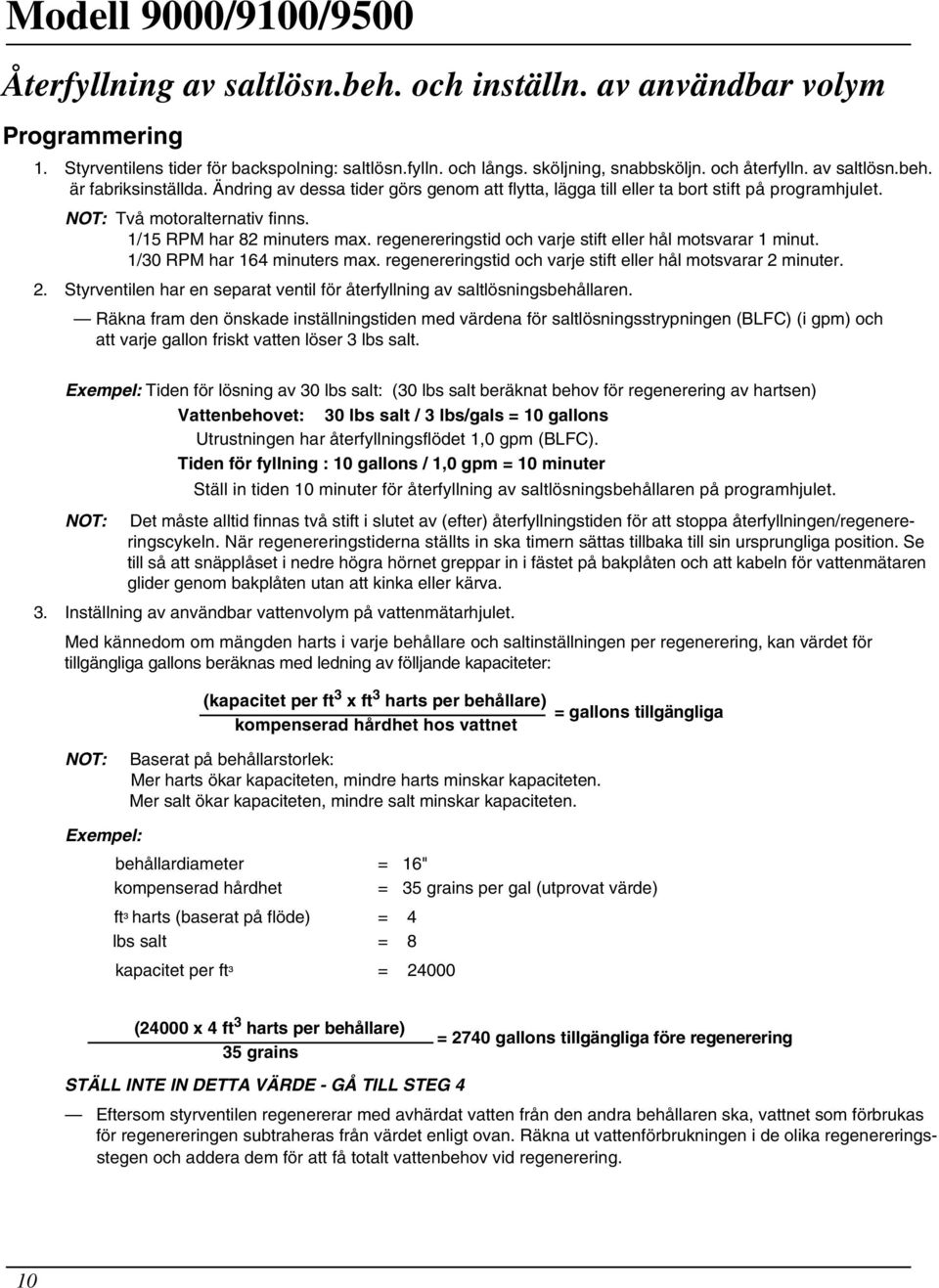

10 Återfyllning av saltlösn.beh. och inställn. av användbar volym Programmering 1. Styrventilens tider för backspolning: saltlösn.fylln. och långs. sköljning, snabbsköljn. och återfylln. av saltlösn.beh. är fabriksinställda. Ändring av dessa tider görs genom att flytta, lägga till eller ta bort stift på programhjulet. NOT: Två motoralternativ finns. 1/15 RPM har 82 minuters max. regenereringstid och varje stift eller hål motsvarar 1 minut. 1/30 RPM har 164 minuters max. regenereringstid och varje stift eller hål motsvarar 2 minuter. 2. Styrventilen har en separat ventil för återfyllning av saltlösningsbehållaren. Räkna fram den önskade inställningstiden med värdena för saltlösningsstrypningen (BLFC) (i gpm) och att varje gallon friskt vatten löser 3 lbs salt. Exempel: Tiden för lösning av 30 lbs salt: (30 lbs salt beräknat behov för regenerering av hartsen) Vattenbehovet: 30 lbs salt / 3 lbs/gals = 10 gallons Utrustningen har återfyllningsflödet 1,0 gpm (BLFC). Tiden för fyllning : 10 gallons / 1,0 gpm = 10 minuter Ställ in tiden 10 minuter för återfyllning av saltlösningsbehållaren på programhjulet. NOT: Det måste alltid finnas två stift i slutet av (efter) återfyllningstiden för att stoppa återfyllningen/regenereringscykeln. När regenereringstiderna ställts in ska timern sättas tillbaka till sin ursprungliga position. Se till så att snäpplåset i nedre högra hörnet greppar in i fästet på bakplåten och att kabeln för vattenmätaren glider genom bakplåten utan att kinka eller kärva. 3. Inställning av användbar vattenvolym på vattenmätarhjulet. Med kännedom om mängden harts i varje behållare och saltinställningen per regenerering, kan värdet för tillgängliga gallons beräknas med ledning av fölljande kapaciteter: (kapacitet per ft 3 x ft 3 harts per behållare) = gallons tillgängliga kompenserad hårdhet hos vattnet NOT: Baserat på behållarstorlek: Mer harts ökar kapaciteten, mindre harts minskar kapaciteten. Mer salt ökar kapaciteten, mindre salt minskar kapaciteten. Exempel: behållardiameter = 16" kompenserad hårdhet = 35 grains per gal (utprovat värde) ft³ harts (baserat på flöde) = 4 lbs salt = 8 kapacitet per ft³ = (24000 x 4 ft 3 harts per behållare) = 2740 gallons tillgängliga före regenerering 35 grains STÄLL INTE IN DETTA VÄRDE - GÅ TILL STEG 4 Eftersom styrventilen regenererar med avhärdat vatten från den andra behållaren ska, vattnet som förbrukas för regenereringen subtraheras från värdet enligt ovan. Räkna ut vattenförbrukningen i de olika regenereringsstegen och addera dem för att få totalt vattenbehov vid regenerering. 10

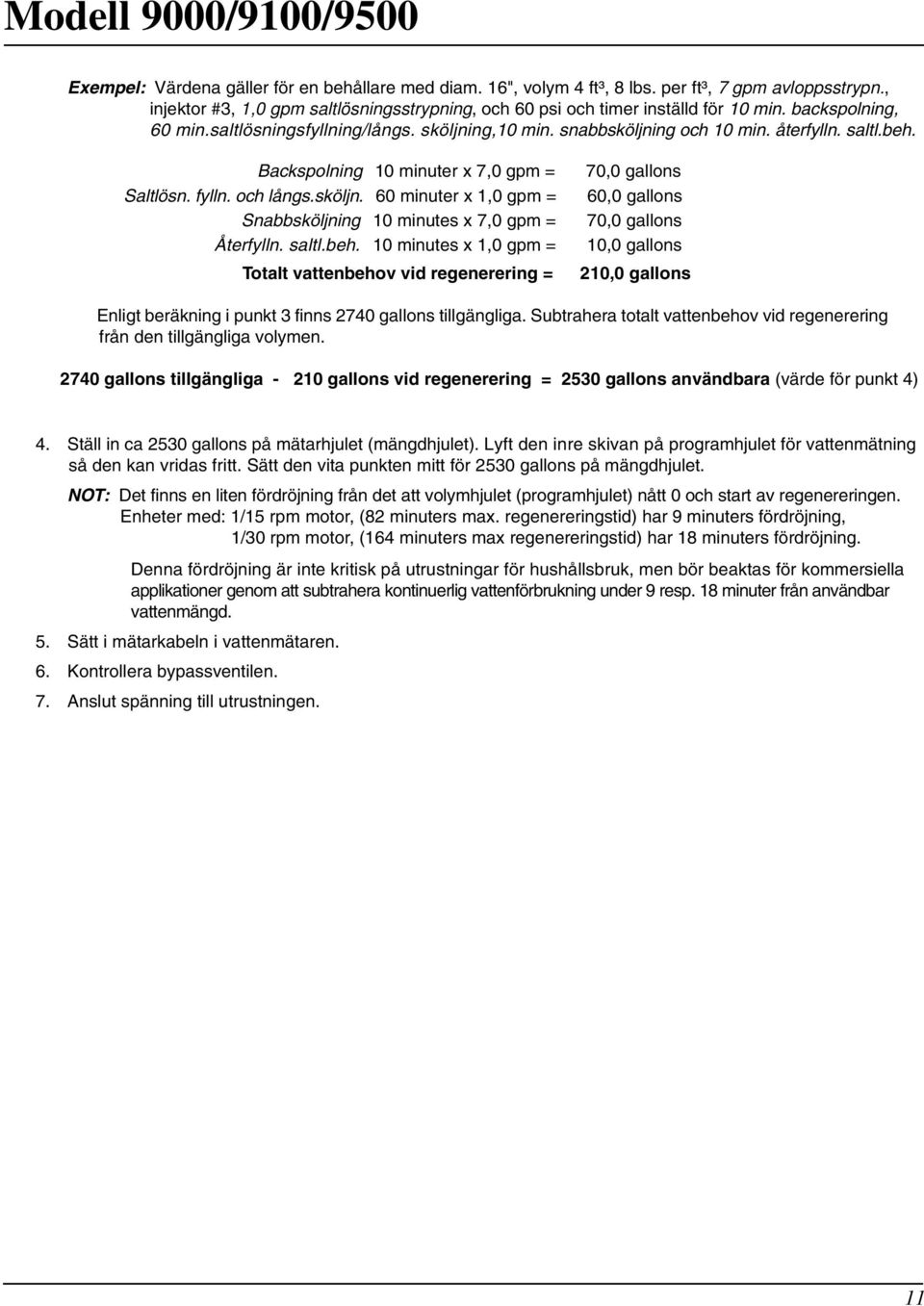

11 Exempel: Värdena gäller för en behållare med diam. 16", volym 4 ft³, 8 lbs. per ft³, 7 gpm avloppsstrypn., injektor #3, 1,0 gpm saltlösningsstrypning, och 60 psi och timer inställd för 10 min. backspolning, 60 min.saltlösningsfyllning/långs. sköljning,10 min. snabbsköljning och 10 min. återfylln. saltl.beh. Backspolning 10 minuter x 7,0 gpm = Saltlösn. fylln. och långs.sköljn. 60 minuter x 1,0 gpm = Snabbsköljning 10 minutes x 7,0 gpm = Återfylln. saltl.beh. 10 minutes x 1,0 gpm = Totalt vattenbehov vid regenerering = 70,0 gallons 60,0 gallons 70,0 gallons 10,0 gallons 210,0 gallons Enligt beräkning i punkt 3 finns 2740 gallons tillgängliga. Subtrahera totalt vattenbehov vid regenerering från den tillgängliga volymen gallons tillgängliga gallons vid regenerering = 2530 gallons användbara (värde för punkt 4) 4. Ställ in ca 2530 gallons på mätarhjulet (mängdhjulet). Lyft den inre skivan på programhjulet för vattenmätning så den kan vridas fritt. Sätt den vita punkten mitt för 2530 gallons på mängdhjulet. NOT: Det finns en liten fördröjning från det att volymhjulet (programhjulet) nått 0 och start av regenereringen. Enheter med: 1/15 rpm motor, (82 minuters max. regenereringstid) har 9 minuters fördröjning, 1/30 rpm motor, (164 minuters max regenereringstid) har 18 minuters fördröjning. Denna fördröjning är inte kritisk på utrustningar för hushållsbruk, men bör beaktas för kommersiella applikationer genom att subtrahera kontinuerlig vattenförbrukning under 9 resp. 18 minuter från användbar vattenmängd. 5. Sätt i mätarkabeln i vattenmätaren. 6. Kontrollera bypassventilen. 7. Anslut spänning till utrustningen. 11

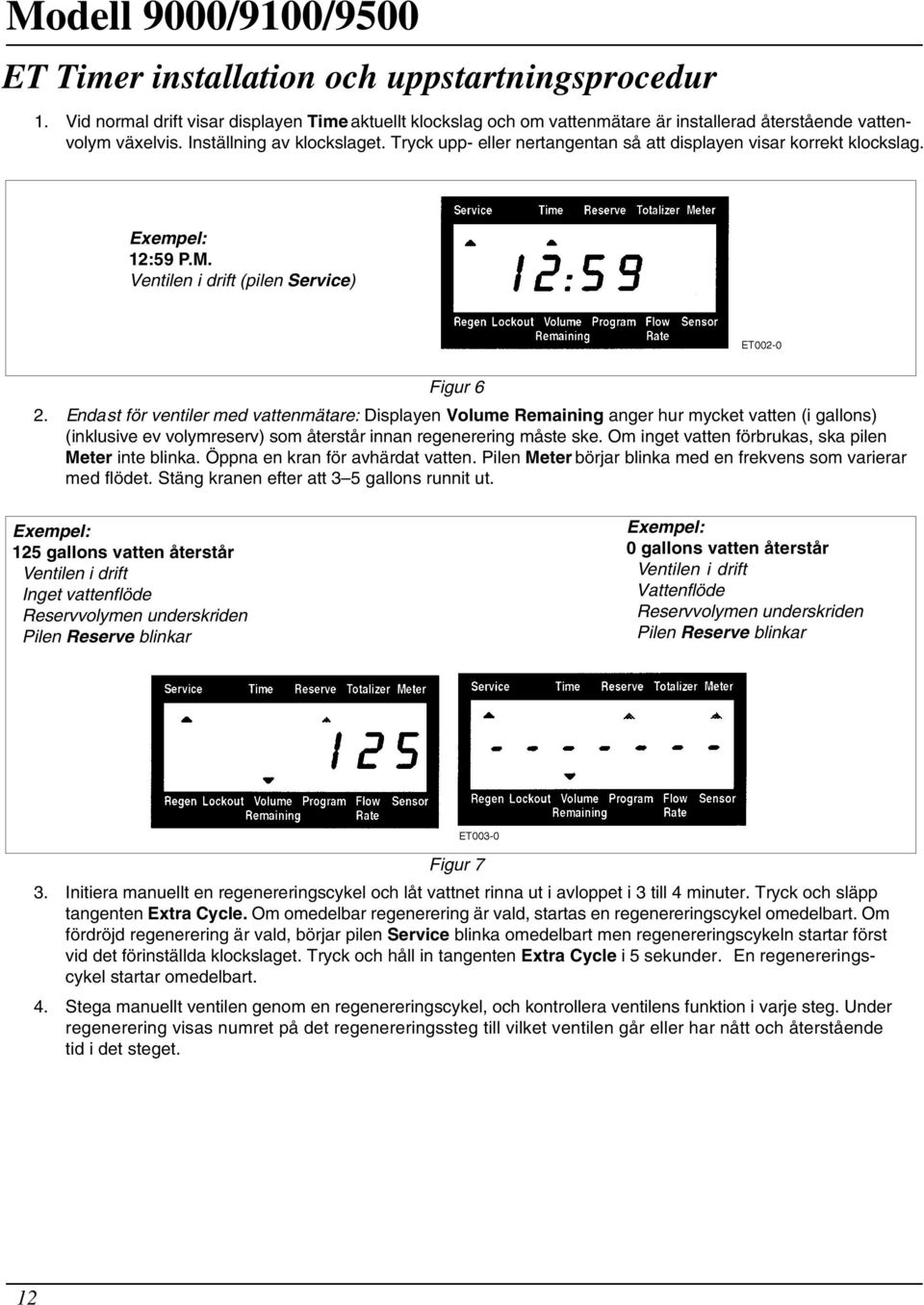

12 ET Timer installation och uppstartningsprocedur 1. Vid normal drift visar displayen Time aktuellt klockslag och om vattenmätare är installerad återstående vattenvolym växelvis. Inställning av klockslaget. Tryck upp- eller nertangentan så att displayen visar korrekt klockslag. Exempel: 12:59 P.M. Ventilen i drift (pilen Service) Figur 6 2. Endast för ventiler med vattenmätare: Displayen Volume Remaining anger hur mycket vatten (i gallons) (inklusive ev volymreserv) som återstår innan regenerering måste ske. Om inget vatten förbrukas, ska pilen Meter inte blinka. Öppna en kran för avhärdat vatten. Pilen Meter börjar blinka med en frekvens som varierar med flödet. Stäng kranen efter att 3 5 gallons runnit ut. Exempel: 125 gallons vatten återstår Ventilen i drift Inget vattenflöde Reservvolymen underskriden Pilen Reserve blinkar Exempel: 0 gallons vatten återstår Ventilen i drift Vattenflöde Reservvolymen underskriden Pilen Reserve blinkar Figur 7 3. Initiera manuellt en regenereringscykel och låt vattnet rinna ut i avloppet i 3 till 4 minuter. Tryck och släpp tangenten Extra Cycle. Om omedelbar regenerering är vald, startas en regenereringscykel omedelbart. Om fördröjd regenerering är vald, börjar pilen Service blinka omedelbart men regenereringscykeln startar först vid det förinställda klockslaget. Tryck och håll in tangenten Extra Cycle i 5 sekunder. En regenereringscykel startar omedelbart. 4. Stega manuellt ventilen genom en regenereringscykel, och kontrollera ventilens funktion i varje steg. Under regenerering visas numret på det regenereringssteg till vilket ventilen går eller har nått och återstående tid i det steget. 12

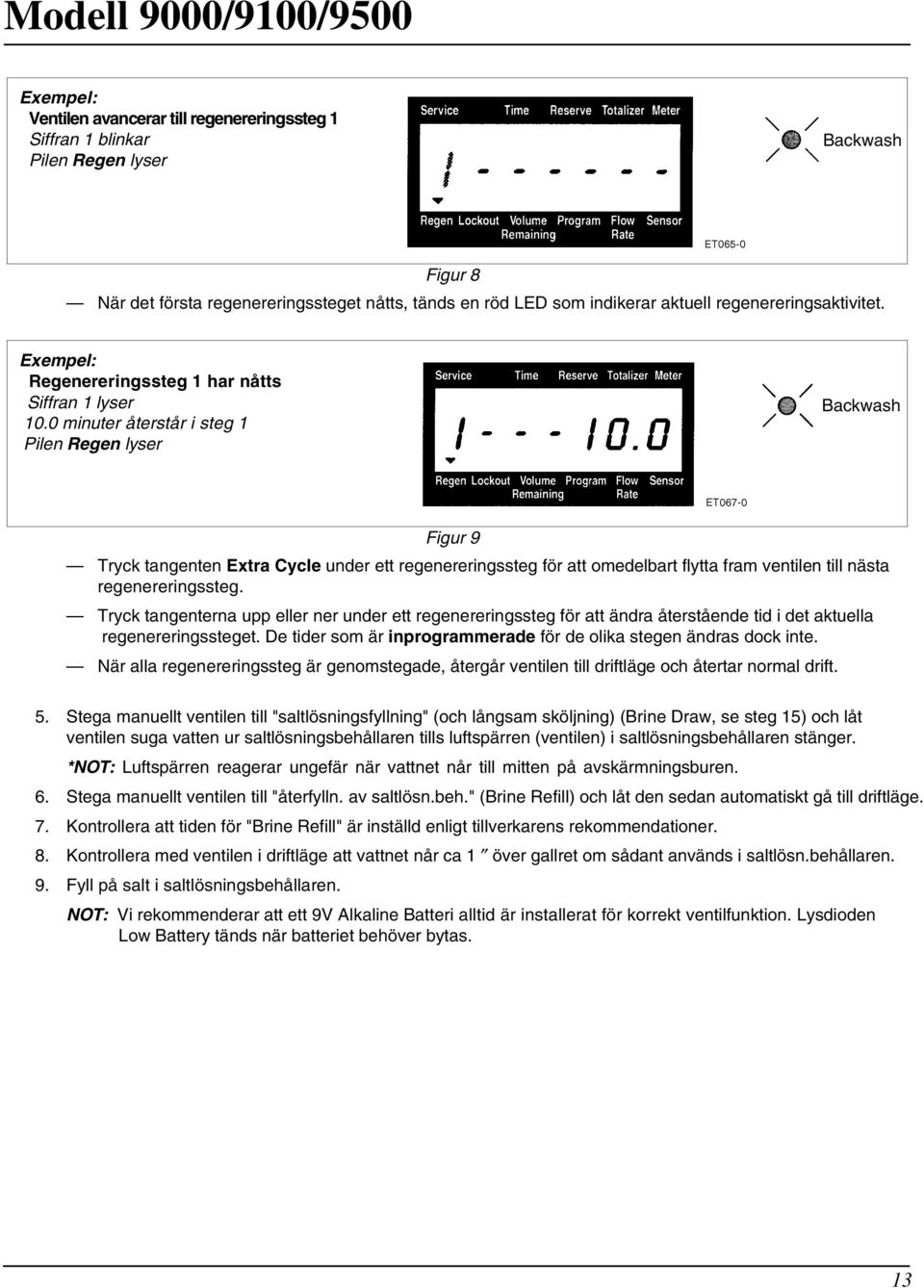

13 Exempel: Ventilen avancerar till regenereringssteg 1 Siffran 1 blinkar Pilen Regen lyser Backwash Figur 8 När det första regenereringssteget nåtts, tänds en röd LED som indikerar aktuell regenereringsaktivitet. Exempel: Regenereringssteg 1 har nåtts Siffran 1 lyser 10.0 minuter återstår i steg 1 Pilen Regen lyser Backwash Figur 9 Tryck tangenten Extra Cycle under ett regenereringssteg för att omedelbart flytta fram ventilen till nästa regenereringssteg. Tryck tangenterna upp eller ner under ett regenereringssteg för att ändra återstående tid i det aktuella regenereringssteget. De tider som är inprogrammerade för de olika stegen ändras dock inte. När alla regenereringssteg är genomstegade, återgår ventilen till driftläge och återtar normal drift. 5. Stega manuellt ventilen till "saltlösningsfyllning" (och långsam sköljning) (Brine Draw, se steg 15) och låt ventilen suga vatten ur saltlösningsbehållaren tills luftspärren (ventilen) i saltlösningsbehållaren stänger. *NOT: Luftspärren reagerar ungefär när vattnet når till mitten på avskärmningsburen. 6. Stega manuellt ventilen till "återfylln. av saltlösn.beh." (Brine Refill) och låt den sedan automatiskt gå till driftläge. 7. Kontrollera att tiden för "Brine Refill" är inställd enligt tillverkarens rekommendationer. 8. Kontrollera med ventilen i driftläge att vattnet når ca 1 över gallret om sådant används i saltlösn.behållaren. 9. Fyll på salt i saltlösningsbehållaren. NOT: Vi rekommenderar att ett 9V Alkaline Batteri alltid är installerat för korrekt ventilfunktion. Lysdioden Low Battery tänds när batteriet behöver bytas. 13

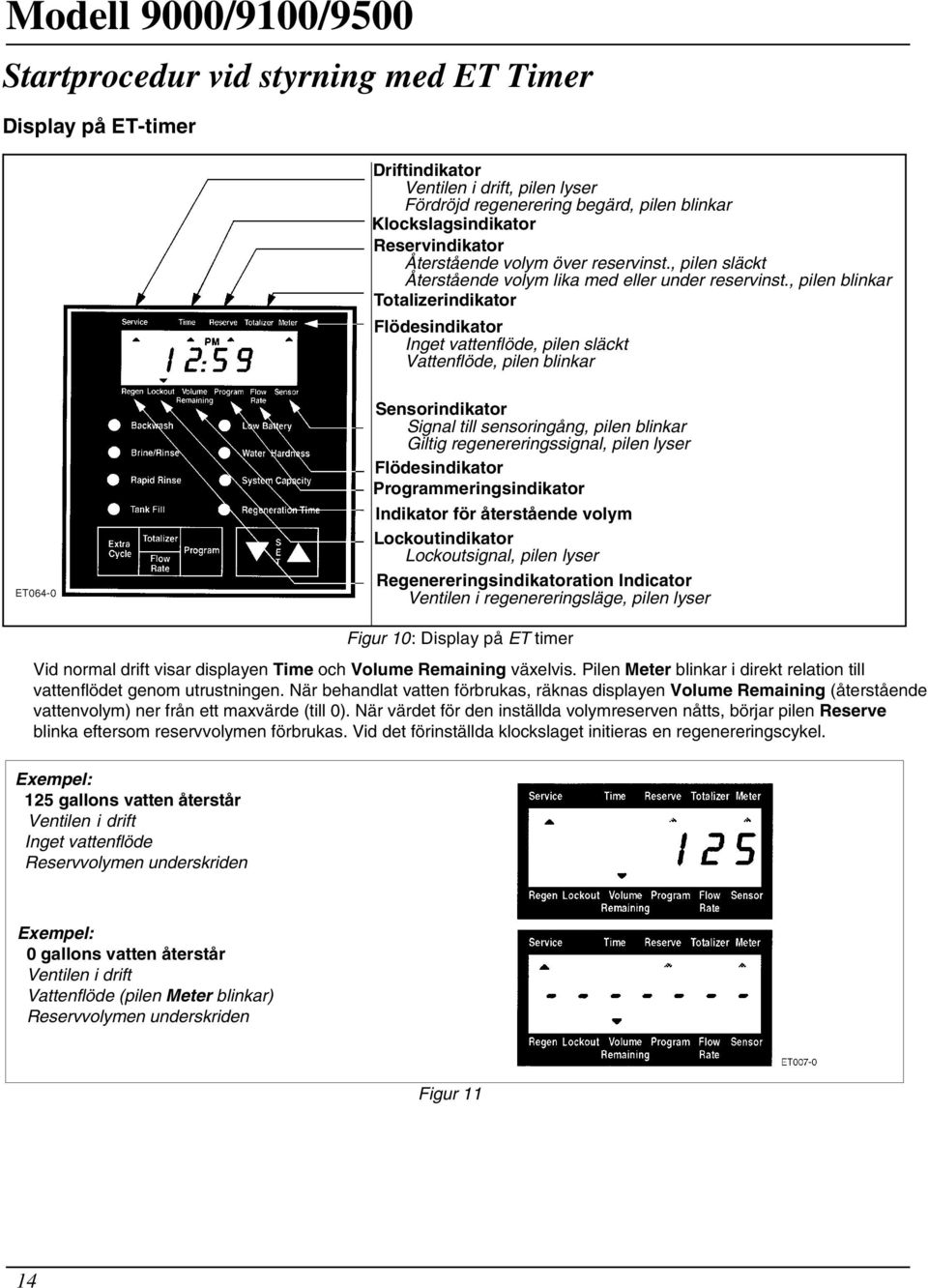

14 Startprocedur vid styrning med ET Timer Display på ET-timer Driftindikator Ventilen i drift, pilen lyser Fördröjd regenerering begärd, pilen blinkar Klockslagsindikator Reservindikator Återstående volym över reservinst., pilen släckt Återstående volym lika med eller under reservinst., pilen blinkar Totalizerindikator Flödesindikator Inget vattenflöde, pilen släckt Vattenflöde, pilen blinkar Sensorindikator Signal till sensoringång, pilen blinkar Giltig regenereringssignal, pilen lyser Flödesindikator Programmeringsindikator Indikator för återstående volym Lockoutindikator Lockoutsignal, pilen lyser Regenereringsindikatoration Indicator Ventilen i regenereringsläge, pilen lyser Figur 10: Display på ET timer Vid normal drift visar displayen Time och Volume Remaining växelvis. Pilen Meter blinkar i direkt relation till vattenflödet genom utrustningen. När behandlat vatten förbrukas, räknas displayen Volume Remaining (återstående vattenvolym) ner från ett maxvärde (till 0). När värdet för den inställda volymreserven nåtts, börjar pilen Reserve blinka eftersom reservvolymen förbrukas. Vid det förinställda klockslaget initieras en regenereringscykel. Exempel: 125 gallons vatten återstår Ventilen i drift Inget vattenflöde Reservvolymen underskriden Exempel: 0 gallons vatten återstår Ventilen i drift Vattenflöde (pilen Meter blinkar) Reservvolymen underskriden Figur 11 14

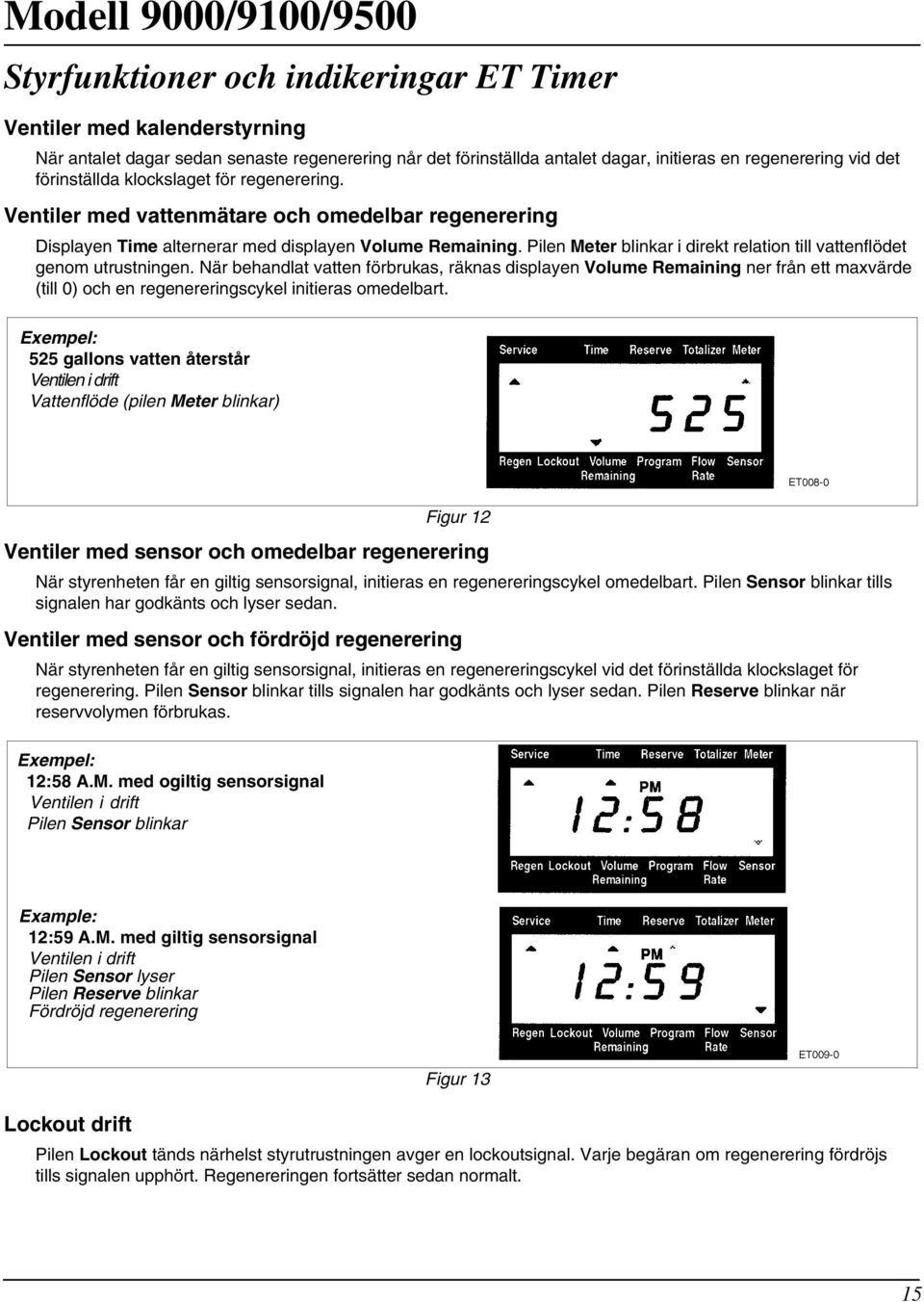

15 Styrfunktioner och indikeringar ET Timer Ventiler med kalenderstyrning När antalet dagar sedan senaste regenerering når det förinställda antalet dagar, initieras en regenerering vid det förinställda klockslaget för regenerering. Ventiler med vattenmätare och omedelbar regenerering Displayen Time alternerar med displayen Volume Remaining. Pilen Meter blinkar i direkt relation till vattenflödet genom utrustningen. När behandlat vatten förbrukas, räknas displayen Volume Remaining ner från ett maxvärde (till 0) och en regenereringscykel initieras omedelbart. Exempel: 525 gallons vatten återstår Ventilen i drift Vattenflöde (pilen Meter blinkar) Ventiler med sensor och omedelbar regenerering När styrenheten får en giltig sensorsignal, initieras en regenereringscykel omedelbart. Pilen Sensor blinkar tills signalen har godkänts och lyser sedan. Ventiler med sensor och fördröjd regenerering När styrenheten får en giltig sensorsignal, initieras en regenereringscykel vid det förinställda klockslaget för regenerering. Pilen Sensor blinkar tills signalen har godkänts och lyser sedan. Pilen Reserve blinkar när reservvolymen förbrukas. Exempel: 12:58 A.M. med ogiltig sensorsignal Ventilen i drift Pilen Sensor blinkar Figur 12 Example: 12:59 A.M. med giltig sensorsignal Ventilen i drift Pilen Sensor lyser Pilen Reserve blinkar Fördröjd regenerering Lockout drift Figur 13 Pilen Lockout tänds närhelst styrutrustningen avger en lockoutsignal. Varje begäran om regenerering fördröjs tills signalen upphört. Regenereringen fortsätter sedan normalt. 15

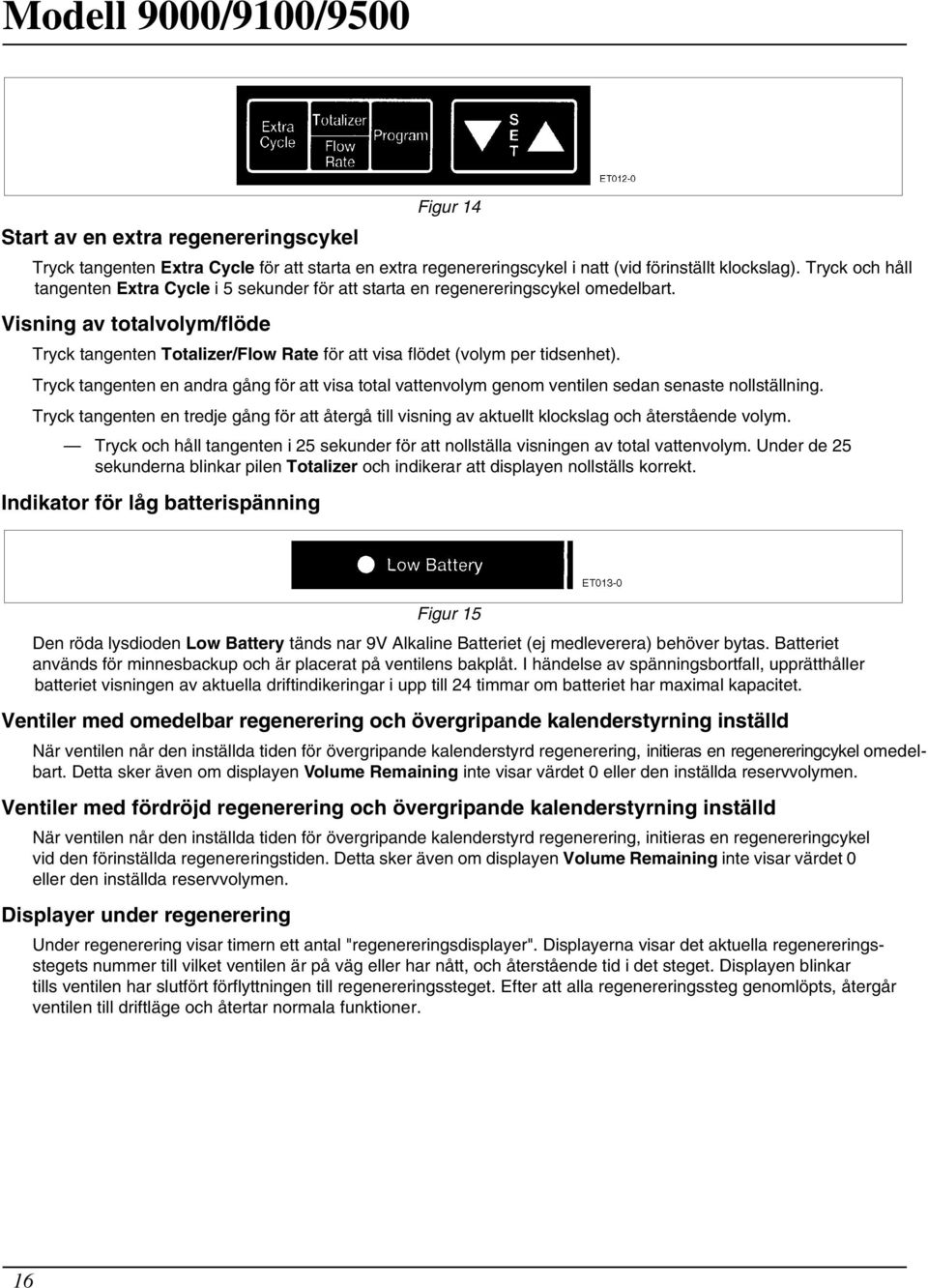

16 Start av en extra regenereringscykel Tryck tangenten Extra Cycle för att starta en extra regenereringscykel i natt (vid förinställt klockslag). Tryck och håll tangenten Extra Cycle i 5 sekunder för att starta en regenereringscykel omedelbart. Visning av totalvolym/flöde Tryck tangenten Totalizer/Flow Rate för att visa flödet (volym per tidsenhet). Tryck tangenten en andra gång för att visa total vattenvolym genom ventilen sedan senaste nollställning. Tryck tangenten en tredje gång för att återgå till visning av aktuellt klockslag och återstående volym. Tryck och håll tangenten i 25 sekunder för att nollställa visningen av total vattenvolym. Under de 25 sekunderna blinkar pilen Totalizer och indikerar att displayen nollställs korrekt. Indikator för låg batterispänning Figur 14 Figur 15 Den röda lysdioden Low Battery tänds nar 9V Alkaline Batteriet (ej medleverera) behöver bytas. Batteriet används för minnesbackup och är placerat på ventilens bakplåt. I händelse av spänningsbortfall, upprätthåller batteriet visningen av aktuella driftindikeringar i upp till 24 timmar om batteriet har maximal kapacitet. Ventiler med omedelbar regenerering och övergripande kalenderstyrning inställd När ventilen når den inställda tiden för övergripande kalenderstyrd regenerering, initieras en regenereringcykel omedelbart. Detta sker även om displayen Volume Remaining inte visar värdet 0 eller den inställda reservvolymen. Ventiler med fördröjd regenerering och övergripande kalenderstyrning inställd När ventilen når den inställda tiden för övergripande kalenderstyrd regenerering, initieras en regenereringcykel vid den förinställda regenereringstiden. Detta sker även om displayen Volume Remaining inte visar värdet 0 eller den inställda reservvolymen. Displayer under regenerering Under regenerering visar timern ett antal "regenereringsdisplayer". Displayerna visar det aktuella regenereringsstegets nummer till vilket ventilen är på väg eller har nått, och återstående tid i det steget. Displayen blinkar tills ventilen har slutfört förflyttningen till regenereringssteget. Efter att alla regenereringssteg genomlöpts, återgår ventilen till driftläge och återtar normala funktioner. 16

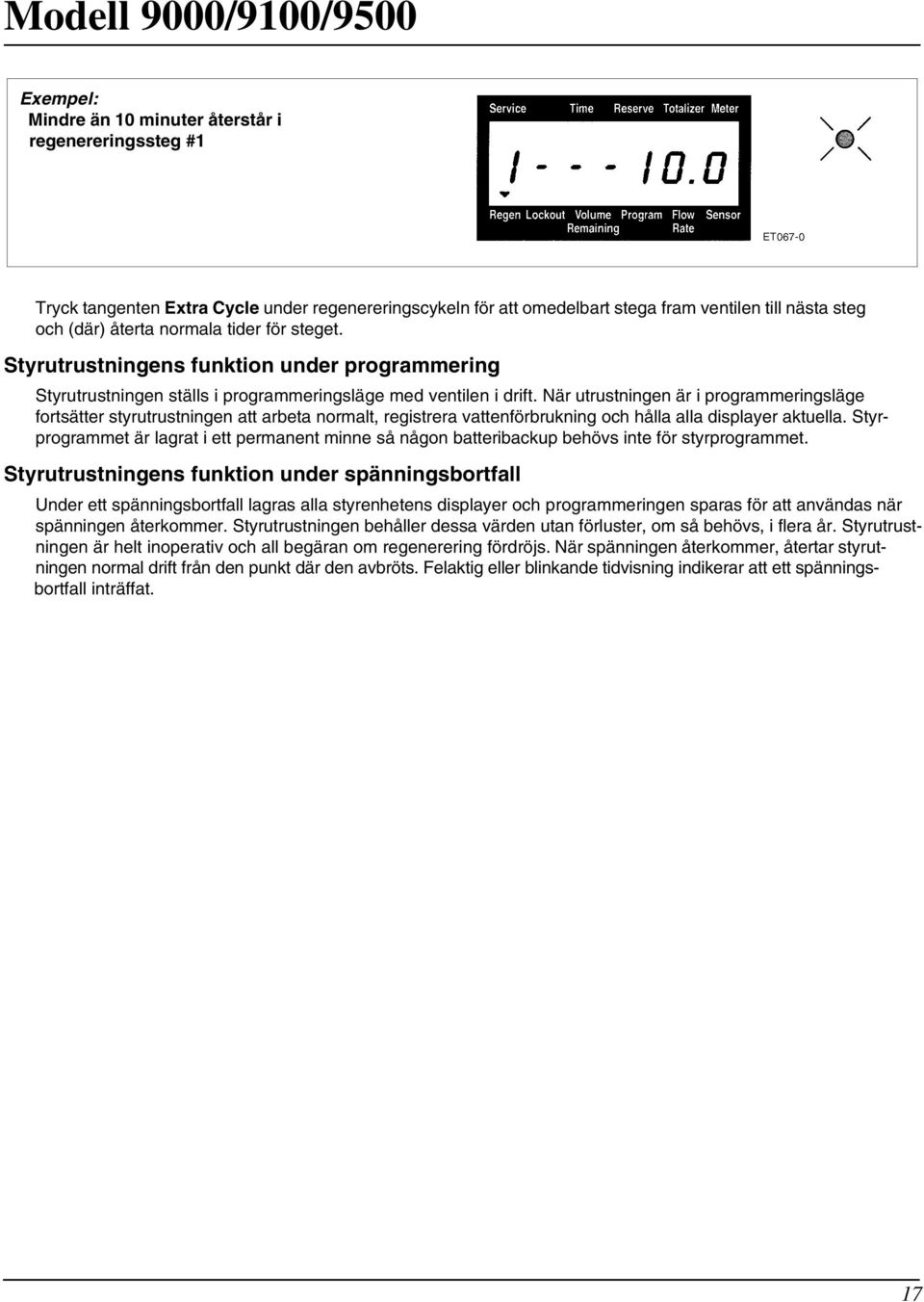

17 Exempel: Mindre än 10 minuter återstår i regenereringssteg #1 Tryck tangenten Extra Cycle under regenereringscykeln för att omedelbart stega fram ventilen till nästa steg och (där) återta normala tider för steget. Styrutrustningens funktion under programmering Styrutrustningen ställs i programmeringsläge med ventilen i drift. När utrustningen är i programmeringsläge fortsätter styrutrustningen att arbeta normalt, registrera vattenförbrukning och hålla alla displayer aktuella. Styrprogrammet är lagrat i ett permanent minne så någon batteribackup behövs inte för styrprogrammet. Styrutrustningens funktion under spänningsbortfall Under ett spänningsbortfall lagras alla styrenhetens displayer och programmeringen sparas för att användas när spänningen återkommer. Styrutrustningen behåller dessa värden utan förluster, om så behövs, i flera år. Styrutrustningen är helt inoperativ och all begäran om regenerering fördröjs. När spänningen återkommer, återtar styrutningen normal drift från den punkt där den avbröts. Felaktig eller blinkande tidvisning indikerar att ett spänningsbortfall inträffat. 17

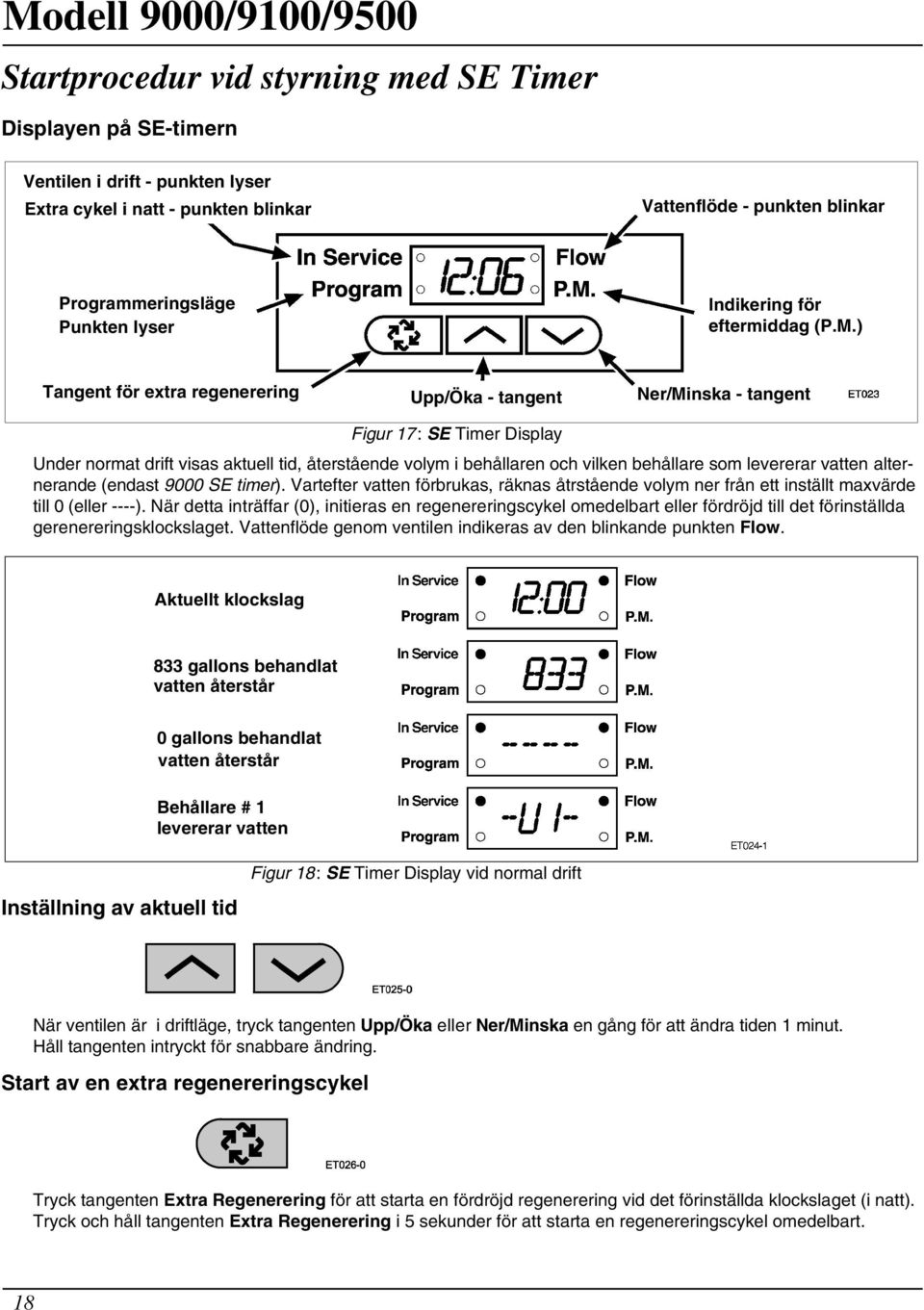

18 Startprocedur vid styrning med SE Timer Displayen på SE-timern Ventilen i drift - punkten lyser Extra cykel i natt - punkten blinkar Vattenflöde - punkten blinkar Programmeringsläge Punkten lyser Indikering för eftermiddag (P.M.) Tangent för extra regenerering Upp/Öka - tangent Ner/Minska - tangent Figur 17: SE Timer Display Under normat drift visas aktuell tid, återstående volym i behållaren och vilken behållare som levererar vatten alternerande (endast 9000 SE timer). Vartefter vatten förbrukas, räknas åtrstående volym ner från ett inställt maxvärde till 0 (eller ----). När detta inträffar (0), initieras en regenereringscykel omedelbart eller fördröjd till det förinställda gerenereringsklockslaget. Vattenflöde genom ventilen indikeras av den blinkande punkten Flow. Aktuellt klockslag 833 gallons behandlat vatten återstår 0 gallons behandlat vatten återstår Behållare # 1 levererar vatten Inställning av aktuell tid Figur 18: SE Timer Display vid normal drift När ventilen är i driftläge, tryck tangenten Upp/Öka eller Ner/Minska en gång för att ändra tiden 1 minut. Håll tangenten intryckt för snabbare ändring. Start av en extra regenereringscykel Tryck tangenten Extra Regenerering för att starta en fördröjd regenerering vid det förinställda klockslaget (i natt). Tryck och håll tangenten Extra Regenerering i 5 sekunder för att starta en regenereringscykel omedelbart. 18

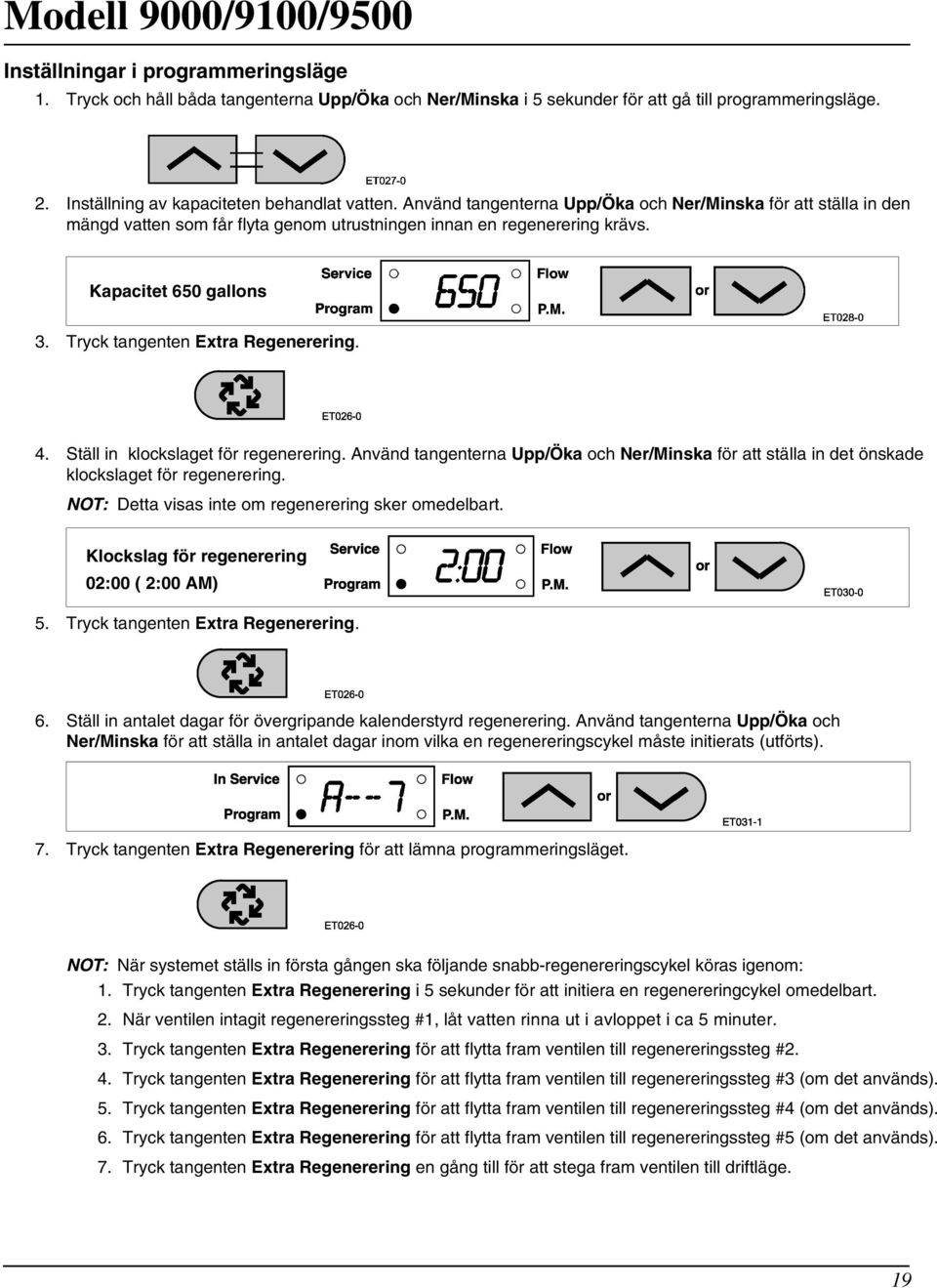

19 Inställningar i programmeringsläge 1. Tryck och håll båda tangenterna Upp/Öka och Ner/Minska i 5 sekunder för att gå till programmeringsläge. 2. Inställning av kapaciteten behandlat vatten. Använd tangenterna Upp/Öka och Ner/Minska för att ställa in den mängd vatten som får flyta genom utrustningen innan en regenerering krävs. Kapacitet 650 gallons 3. Tryck tangenten Extra Regenerering. 4. Ställ in klockslaget för regenerering. Använd tangenterna Upp/Öka och Ner/Minska för att ställa in det önskade klockslaget för regenerering. NOT: Detta visas inte om regenerering sker omedelbart. Klockslag för regenerering 02:00 ( 2:00 AM) 5. Tryck tangenten Extra Regenerering. 6. Ställ in antalet dagar för övergripande kalenderstyrd regenerering. Använd tangenterna Upp/Öka och Ner/Minska för att ställa in antalet dagar inom vilka en regenereringscykel måste initierats (utförts). 7. Tryck tangenten Extra Regenerering för att lämna programmeringsläget. NOT: När systemet ställs in första gången ska följande snabb-regenereringscykel köras igenom: 1. Tryck tangenten Extra Regenerering i 5 sekunder för att initiera en regenereringcykel omedelbart. 2. När ventilen intagit regenereringssteg #1, låt vatten rinna ut i avloppet i ca 5 minuter. 3. Tryck tangenten Extra Regenerering för att flytta fram ventilen till regenereringssteg #2. 4. Tryck tangenten Extra Regenerering för att flytta fram ventilen till regenereringssteg #3 (om det används). 5. Tryck tangenten Extra Regenerering för att flytta fram ventilen till regenereringssteg #4 (om det används). 6. Tryck tangenten Extra Regenerering för att flytta fram ventilen till regenereringssteg #5 (om det används). 7. Tryck tangenten Extra Regenerering en gång till för att stega fram ventilen till driftläge. 19

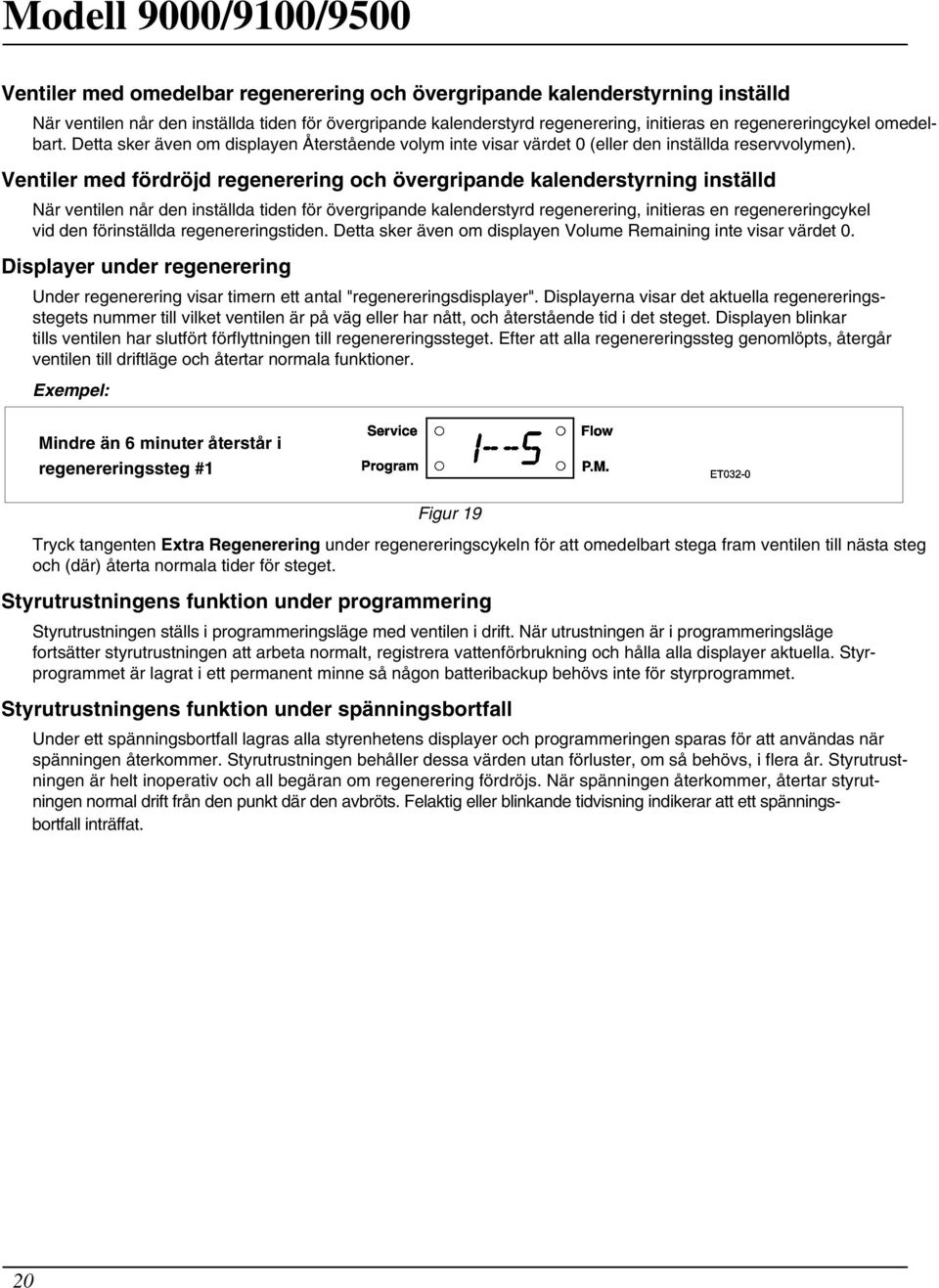

20 Ventiler med omedelbar regenerering och övergripande kalenderstyrning inställd När ventilen når den inställda tiden för övergripande kalenderstyrd regenerering, initieras en regenereringcykel omedelbart. Detta sker även om displayen Återstående volym inte visar värdet 0 (eller den inställda reservvolymen). Ventiler med fördröjd regenerering och övergripande kalenderstyrning inställd När ventilen når den inställda tiden för övergripande kalenderstyrd regenerering, initieras en regenereringcykel vid den förinställda regenereringstiden. Detta sker även om displayen Volume Remaining inte visar värdet 0. Displayer under regenerering Under regenerering visar timern ett antal "regenereringsdisplayer". Displayerna visar det aktuella regenereringsstegets nummer till vilket ventilen är på väg eller har nått, och återstående tid i det steget. Displayen blinkar tills ventilen har slutfört förflyttningen till regenereringssteget. Efter att alla regenereringssteg genomlöpts, återgår ventilen till driftläge och återtar normala funktioner. Exempel: Mindre än 6 minuter återstår i regenereringssteg #1 Figur 19 Tryck tangenten Extra Regenerering under regenereringscykeln för att omedelbart stega fram ventilen till nästa steg och (där) återta normala tider för steget. Styrutrustningens funktion under programmering Styrutrustningen ställs i programmeringsläge med ventilen i drift. När utrustningen är i programmeringsläge fortsätter styrutrustningen att arbeta normalt, registrera vattenförbrukning och hålla alla displayer aktuella. Styrprogrammet är lagrat i ett permanent minne så någon batteribackup behövs inte för styrprogrammet. Styrutrustningens funktion under spänningsbortfall Under ett spänningsbortfall lagras alla styrenhetens displayer och programmeringen sparas för att användas när spänningen återkommer. Styrutrustningen behåller dessa värden utan förluster, om så behövs, i flera år. Styrutrustningen är helt inoperativ och all begäran om regenerering fördröjs. När spänningen återkommer, återtar styrutningen normal drift från den punkt där den avbröts. Felaktig eller blinkande tidvisning indikerar att ett spänningsbortfall inträffat. 20

21 Timerenheter ET och SE Pos. Antal Artikelnummer Beskrivning Figur kundanpassad utr. ET timerenhet 2 1 kundanpassad utr. SE timerenhet kablage 21

22 9000/9100/9500 Elektromekanisk timerenhet Figur 21 22

23 9000/9100/9500 Elektromekanisk timerenhet Pos. Antal Artikelnummer Beskrivning stomme, timerenhet skylt, kapacitet i gallons varningsskylt instruktionsskylt plåt sexkantskruv med bricka # fläderclips planbricka # fjäder mängdhjulenhet 3/4" mätare m. standardområde mängdhjulenhet 3/4" mätare m. utökat område mängdhjulenhet 1" mätare m. standardområde mängdhjulenhet 1" mätare m. utökat område mängdhjulenhet 1-1/2" mätare m. standardområde mängdhjulenhet 1-1/2" mätare m. utökat område hållare för programhjul skruv platt huvud # knappdekal cykelaktiveringsskiva vred sexkantskruv med bricka # drivhjul koppling för drivhjul fjäder, mängdhjul hållare isolerskiva mikroswitch mikroswitch skruv, kullrig skalle # frikopplimgsaxel fjäder f. frikopplingsaxel tomgångshjul drivhjul monteringsplatta f. motor motor, 120V 60 Hz.-1/30 RPM motor, 220V 50 Hz.-1/30 RPM motor, 120V 60 Hz.-1/15 RPM motor, 220V 50 Hz.-1/15 RPM skruv # fjäderstift huvuddrivhjul programhjul, 90 minuter programhjul, 180 minuter programmeringsstift kablage kabelskarvkon extra brytarenhet f. timer (ej visat) 23

24 9000/9100/9500 Drivenhet Figur 22 24

25 9000/9100/9500 Drivenhet Pos. Antal Artikelnummer Beskrivning mutterclips # nätsladd, 6' U.S. 120V nätsladd, 12' U.S.120V nätsladd, 12' U.S. 120V (ET) nätsladd, 5' Europa 220V nätsladd, 6' U.S. 220V nätsladd, Australien 8' 220V nätsladd, 12' U.S. 220V (ET) transformator, U.S., 110V till 24V transformator, Europa, 220V till 24V kablage, el.-mekanisk timer kablage, extra drivbrytare kablage, lågspänningstimer (ET) drivhjulsenhet, nedre drivhjulsenhet, mittre omkopplingsskiva kabelskarvkon skruv f. huv positionsdekal låsring jordningsplåt sexkantskruv m. bricka # skruv f. motorfäste drivmotor, 24V, 50/60 Hz (röda kablar) drivmotor, 120V, 60 Hz (svarta kablar) drivmotor, 220V, 50 Hz (gula kablar) chassieplåt, el.-mekanisk timer och SE chassieplåt, ET chassieplåt, ET skruv, flat skalle # låsbricka # mikroswitch (homing) mutter, mikroswitch skruv f. montering på styrventilenhet drivhjulsenhet, övre dragavlastning låsring, drivenhet trippelkam (9000/9100) trippelkam (9500) trippelkam (9500 extra swirch) kabelstyrning (9000/9100) kabelstyrning (9500) axialbricka mätarkabel, 15.25", 1" vattenmätare, el.-mekanisk timer mätarkabel, 13.25", 3/4" vattenmätare, el.-mekanisk timer mätarkabel, 20.75", 1-1/2" vattenmätare, el.-mekanisk timer mätarkabel, 1" vattenmätare, SE mätarkabel, 3/4" och 1" vattenmätare, ET mätarkabel, 1" vattenmätare, SE distansring mikroswitch (program) isolerskiva skruv Ej visade kåpa, svart kåpa, svart - fönster vänster option, extra brytare drivenhet (9000/9100) option, extra brytare drivenhet (9500) 25

26 9000 Styrventilenhet Figur 23 26

27 9000 Styrventilenhet Pos. Antal Artikelnummer Beskrivning ventilhus, maskinbearbetat ventilhus, maskinbearbetat (nickelpläterat) sexkantskruv m. bricka #10-24 x 3/8" ändplatta ändplugg distans kolvenhet, topp kolvenhet, topp,(varmvatten) tätnings- och distansenhet, topp HW tätnings- och distansenhet, topp varmvatten) tätnings- och distansenhet, topp (559PE) tätnings- och distansenhet, botten HW tätnings- och distansenhet, botten (varmvatten) tätnings- och distansenhet, botten (559PE) kolvenhet, botten kolvenhet, botten (varmvatten) XXXX injektorenhet (se tabellen för innebörden av -XXXX) injektor nummer DLFC nummer BLFC nummer röd #0 00 Blank 0 Blank 0 vit # blå # gul # grön # A strypenhet för saltlösningsflöde, 0,125 gpm strypenhet för saltlösningsflöde, 0,250 gpm strypenhet för saltlösningsflöde, 0,500 gpm strypenhet för saltlösningsflöde, 1,000 gpm 12B ventilenhet, saltlösning Ej visade verktyg för montering av tätningar och distanser verktyg för demontering av distanser verktyg för fixering av DLFC 27

28 9100 Styrventilenhet Figur 24 28

29 9100 Styrventilenhet Pos. Antal Artikelnummer Beskrivning ventilhusenhet sexkantskruv m. bricka #10-24 x 3/ ändplatta ändplugg O-ring, O-ring, distans 32 mm kolvenhet, topp tätnings- och distansenhet, topp tätnings- och distansenhet, topp (559PE) tätnings- och distansenhet, botten tätnings- och distansenhet, botten (559PE) kolvenhet, botten XXXX injektorenhet (se tabellen för innebörden av -XXXX) injektor nummer DLFC nummer BLFC nummer röd #0 00 Blank 0 Blank 0 vit # blå # gul # grön # A strypenhet för saltlösningsflöde, 0,125 gpm strypenhet för saltlösningsflöde, 0,250 gpm strypenhet för saltlösningsflöde, 0,500 gpm strypenhet för saltlösningsflöde, 1,000 gpm 12B ventilenhet, saltlösning fördelaradaptersats, 1.05" Ej visade verktyg för montering av tätningar och distanser verktyg för demontering av distanser verktyg för fixering av DLFC 29

30 9500 Styrventilenhet Pos. Antal Artikelnummer Beskrivning Figur ventilhusenhet 9500 NPT, hållare f. drivenhet NP ventilhusenhet 9500 NPT, hållare f. drivenhet, nickelpläterad ventilhusenhet 9500 BSP/Metrisk, hållare f. drivenhet NP ventilhusenhet 9500 BSP/Metrisk, hållare f. drivenhet, nickelpläterad XX injektorenhet (se tabellen för innebörden av -XX) XX injektorenhet (se tabellen för innebörden av -XX) tätnings- och distansenhet, topp tätnings- och distansenhet, topp, varmvatten tätnings- och distansenhet, topp, silikon kolvenhet, topp kolvenhet, topp, varmvatten kolvenhet, botten kolvenhet, botten, varmvatten tätnings- och distansenhet, bottom tätnings- och distansenhet, varmvatten tätnings- och distansenhet, silikon O-ring, O-ring, ändplugg O-ring, ändplatta maskinskruv, sexkant m. bricka, 1-24 x 3/ sexkantskruv, metrisk, M5-40 Ej visade verktyg för montering av tätningar och distanser verktyg för demontering av distanser injektor nummer blå #2 02 gul #3 03 grön #4 04 vit#

31 9500 Ventilsystem för saltlösning serie 1600 och 1700) Figur 26 Figur 27 Pos. Antal Artikelnummer Beskrivning hållare f. saltlösningsventil saltlösningssystem serie skruv t. hållare f. saltlösningsventil ventilenhet f. saltlösning, 0,25 gpm ventilenhet f. saltlösning, 0,50 gpm ventilenhet f. saltlösning, 1,00 gpm ventilenhet f. saltlösning, blank 60037HW ventilenhet f. saltlösning, varmvatten 3A strypenhet f. saltlösningsflöde, 0,25 gpm strypenhet f. saltlösningsflöde, 0,50 gpm strypenhet f. saltlösningsflöde, 1,00 gpm 4 1 rör t. saltlösningsventil 5 1 adapterkit hållare f. saltlösningsventil saltlösningssystem serie skruv t. hållare f. saltlösningsventil överfallsmutter f. rör rör t. saltlösningsventil ventilenhet f. saltlösning, blank ventilenhet f. saltlösning, 1,0 gpm ventilenhet f. saltlösning, 1,2 gpm ventilenhet f. saltlösning, 1,5 gpm ventilenhet f. saltlösning, 2,0 gpm ventilenhet f. saltlösning, 2,4 gpm ventilenhet f. saltlösning, 3,0 gpm ventilenhet f. saltlösning, 3,5 gpm ventilenhet f. saltlösning, 4,0 gpm 31

32 9000/9100/9500 Anslutningsmateriel för behållare 2 Figur 28 Figur 29 Figur 30 32

33 9000/9100/9500 Anslutningsmateriel för behållare 2 Pos. Antal Artikelnummer Beskrivning behållare 2, utr sexkantskruv # nedhållarclips kopplingsenhet, adapterenhet f. behållare 2, NP adapterenhet f. behållare 2, 9000, nickelpläterad mellankopplingsenhet f. 6 " behållare, längd 6 " NP mellankopplingsenhet f. 6 " behållare, längd 6 ", nickelpläterad mellankopplingsenhet f. 12 " behållare, längd 8-1/2 " NP mellankopplingsenhet f. 12 " behållare, längd 8-1/2 ", nickelpläterad mellankopplingsenhet f. 14 " behållare, längd 10-1/2 " NP mellankopplingsenhet f. 14 " behållare, längd 10-1/2 ", nickelpläterad mellankopplingsenhet f. 16 " behållare, längd 12-1/2 " NP mellankopplingsenhet f. 16 " behållare, längd 12-1/2 ", nickelpläterad behållare 2, utr mellankopplingsenhet, plast, 9100, f. behållare upp till 12" mellankopplingsenhet, plast, 9100, f. behållare upp till 16" adapterenhet f. behållare 2, adapterkit, fördelare 9100, 1.05" behållare 2, utr adapterenhet f. behållare 2, NP adapterenhet f. behållare 2, 9500, nickelpläterad adapterenhet f. behållare 2, 9500, BSP/Metrisk NP adapterenhet f. behållare 2, 9500, BSP/Metrisk, nickelpläterad mellankopplingsenhet f. 16 " behållare, NP mellankopplingsenhet f. 16 " behållare, nickelpläterad mellankopplingsenhet f. 20 " behållare, NP mellankopplingsenhet f. 20 " behållare, nickelpläterad mellankopplingsenhet f. 24 " behållare, NP mellankopplingsenhet f. 24 " behållare, nickelpläterad 33

34 9000/9100/9500 Vattenmätarenheter Figur 31 Figur Figur 33

35 9000/9100/9500 Vattenmätarenheter Pos. Antal Artikelnummer Beskrivning vattenmätarenhet /4" vattenmätarenhet, standardområde /4" vattenmätarenhet, elektronik (ET) /4" vattenmätarenhet, utökat område 1A huvenhet f. vattenmätare, standardområde 1B huvenhet f. vattenmätare, elektronik (ET) 1C huvenhet f. vattenmätare, utökat område 1D huvenhet f. vattenmätare, mässing, standardområde 1E 15218NP huvenhet f. vattenmätare, mässing, nickelpläterad, standardområde impeller impeller, varmvatten /4" turbinmeterenhet, utan clips och skruvar /4" turbinmeterenhet, med clips, skruvar, mätarkabel /4" turbinmeterenhet, med clips och skruvar " vattenmätarenhet, standardområde 60389NP 1" vattenmätarenhet, standardområde, nickelpläterad " vattenmätarenhet, standardområde, BSP " vattenmätarenhet, utökat område 60390NP 1" vattenmätarenhet, utökat område, nickelpläterad " vattenmätarenhet, utökat område, BSP " vattenmätarenhet, standardområde, varmvatten " vattenmätarenhet, elektronik 4A " adapterkoppling /2" vattenmätarenhet, standardområde NP 1-1/2" vattenmätarenhet, standardområde, nickelpläterad /2" vattenmätarenhet, utökat område NP 1-1/2" vattenmätarenhet, utökat område, nickelpläterad /2" vattenmätarenhet, standardområde, BSP NP 1-1/2" vattenmätarenhet, standardområde, BSP, nickelpläterad /2" vattenmätarenhet, utökat område, BSP NP 1-1/2" vattenmätarenhet, utökat område, BSP, nickelpläterad /2" vattenmätarenhet, standardområde, med 1" muff NP 1-1/2" vattenmätarenhet, standardområde, med 1" muff, nickelpläterad /2" vattenmätarenhet, utökat område, med 1" muff NP 1-1/2" vattenmätarenhet, utökat område, med 1" muff, nickelpläterad Ej visade 6* reduceringsmuff för 1-1/2" mätareenhet till 1" kontrollkit f. vattenmätare, standardområde kontrollkit f. vattenmätare, utökat område * när reduceringsmuff 1 " används tillsammans med 1-1/2 " vattenmätare, måste programhjul och timerinställningar ändras till de värden som gäller för 1 " vattenmätare 35

36 9000/9100 Bypassventilerr Figur 34 Pos. Antal Artikelnummer Beskrivning SS 3/4" bypassventil NPT /4" bypassventil BSP 60041SS 1" bypassventil NPT " bypassventil BSP bypassventil, plast Ej visat T-handtag f. bypassventil, plast 36

37 2310 Säkerhetsventilenhet, saltlösning Figur 35 Pos. Antal Artikelnummer Beskrivning säkerhetsventil f. saltlösning flottörenhet flottörenhet röd/vit #500 luftspärr 37

38 9500, 2350 Säkerhetsventilenhet, saltlösning Figur 36 Pos. Antal Artikelnummer Beskrivning säkerhetsventil f. saltlösning 1A aktiveringsenhet flottörenhet röd/vit SAN flottörenhet grön/grön (varmvatten) #900 luftspärr #900 luftspärr, varmvatten Ej visade fästen för saltlösningssystem #900 fästen för saltlösningssystem

39 2300 Säkerhetsventilenhet, saltlösning Figur 37 Pos. Antal Artikelnummer Beskrivning FFA 2300 säkerhetsventil f. saltlösning, fäste mot armen FFS 2300 säkerhetsventil f. saltlösning, fäste mot pinnskruv flottörenhet blå/vit SAN flottörenhet grön/grön, varmvatten #500 luftspärr #500 luftspärr, varmvatten 39

40 Flöden i utrustningens olika drift-/regenereringssteg I driftläge Behållarväxling Figur 38: I driftläge Figur 39: Behållarväxling, regenerering initierad av vattenmätare 40

41 Backspolning Fyllning av saltlösning Figur 40: Backspolningsläge Figur 41: Fyllning av saltlösning 41

42 Långsam sköljning Snabbsköljning Figur 42: Långsam sköljning Figur 43: Snabb sköljning 42

43 Vattenpåfyllning i saltlösningsbehållare I driftläge, (harts)behållare skiftade Figur 44: Vattenpåfyllning i saltlösningsbehållare Figur 45: I driftläge, behållare skiftade 43

44 Felavhlälpning FELSYMPTOM MÖJLIG ORSAK ÅTGÄRD 1. Avhärdaren regenererar inte. A. Matningsspänningsbortfall. B. Timern fugerar inte korrekt. 2. Avhärdaren ger hårt vatten. A. Bypassventilen är öppen. B. Inget salt i saltlösningsbehållaren. C. Injektor/screen igensatt. D. Otillräckligt flöde till saltlösningsbehållaren. E. Hårdhet från varmvattenbehållaren. F. Läckage i distributionsröret. G. Intern läcka i ventilen. A. Säkerställ avbrottsfri spänningsmatning (kontrollera säkring, kontakter, nödstopp och brytare). B. Byt ut timern A. Stäng bypassventilen. B. Fyll salt i saltlösningsbehållaren och håll saltnivån över vattennivån. C. Gör ren injektor/screen. D. Kontrollera fyllningstiden för saltlösningsbeh. och gör ren strypningen (BLFC) vid behov. E. Upprepad sköljning av varmvattenbehållaren krävs. F. Kolla så att inte distributionsröret är sprucket. Kolla O-ringar och rörstyrning. G. Byt tätningar och distanser eller kolv. 3. Saltförbrukningen är för hög. A. Felaktig saltinställning. B. För mycket vatten i saltlösn.beh. 4. Lågt vattentryck A. Järnavlagringar i ledningen till avhärdaren. B. Järnavlagringar i avhärdaren. C. Inloppet till styrutrustningen igensatt av främmande föremål som lossnat vid arbeten på rörledningssystemet. 5. Harts spolas ut i avloppet. A. Luft i vattensystemet. B. Feldim. avloppsstrypning (DLFC). A. Kontrollera saltförbrukning och saltinställning. B. Se symptom nr 7. A. Gör ren ledningen till avhärdaren. B. Gör ren styrutrustningen och tillsätt mineral/ hartsrengörare till hartsbädden. Öka regenereringsfrekvens eller backspolningstid. C. Ta ur kolvar och gör ren styrutrustningen. A. Säkerställ att vattenförsörjningsystemet har tillräcklig avluftningsstyrning och att det finns vatten i det. B. Kontrollera att avloppsstrypningen (DLFC) är korrekt dimensionerad för de använda mineral-/hartsbehållarna. 6. Järn i det bahandlade vattnet. A. Nedsmutsad hartsbädd. A. Kontrollera backspolning, saltlösningsförbrukning och fyllning av saltlösningsbehållare. Öka regenereringsfrekvensen. 7. För mycket vatten i saltlösningsbeh. A. Igensatt avloppsstrypning (DLFC). B. Igensatt injektorsystem. C. Timern stegar inte korrekt. D. Förorening i saltlösningsventilen. E. Förorening i saltlösningsstrypningen (BLFC). F. Spänningsbortfall vid vattenfyllning av saltlösningsbehållaren. A. Kontrollera avloppsstrypningen. B. Gör ren injektor och screen. C. Byt ut timern. D. Byt ut saltlösningsventilens säte och gör ren vantilen. E. Gör ren saltlösningsstrypningen (BLFC). F. Kontrollera spänningsförsörjningen. 44
