1 HIFI MICRO SYSTEM Ovation CDS 7000 DEC nl pl da sv fi tr

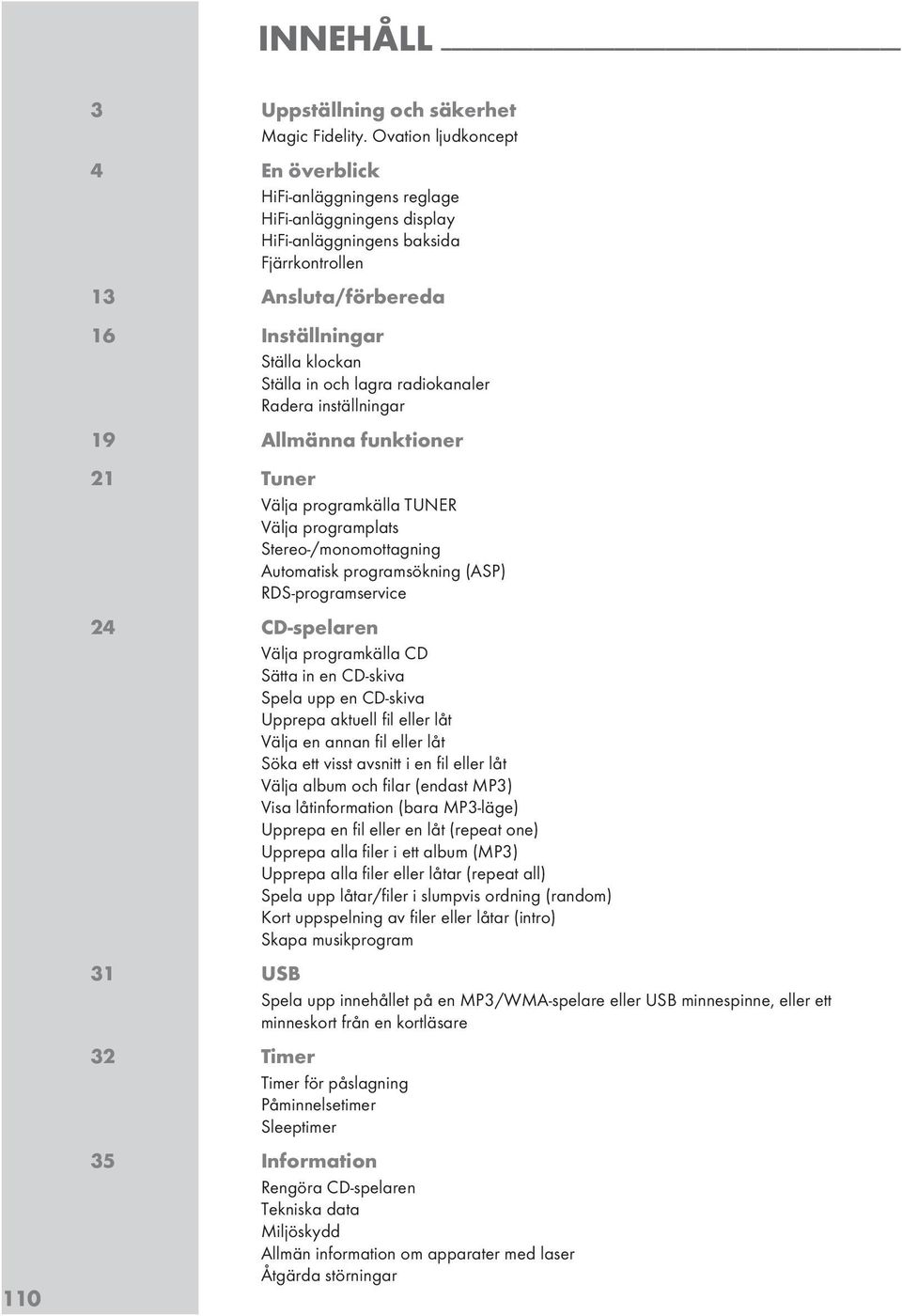

2 INNEHÅLL Uppställning och säkerhet Magic Fidelity. Ovation ljudkoncept 4 En överblick HiFi-anläggningens reglage HiFi-anläggningens display HiFi-anläggningens baksida Fjärrkontrollen 13 Ansluta/förbereda 16 Inställningar Ställa klockan Ställa in och lagra radiokanaler Radera inställningar 19 Allmänna funktioner 21 Tuner Välja programkälla TUNER Välja programplats Stereo-/monomottagning Automatisk programsökning (ASP) RDS-programservice 24 CD-spelaren Välja programkälla CD Sätta in en CD-skiva Spela upp en CD-skiva Upprepa aktuell fil eller låt Välja en annan fil eller låt Söka ett visst avsnitt i en fil eller låt Välja album och filar (endast MP3) Visa låtinformation (bara MP3-läge) Upprepa en fil eller en låt (repeat one) Upprepa alla filer i ett album (MP3) Upprepa alla filer eller låtar (repeat all) Spela upp låtar/filer i slumpvis ordning (random) Kort uppspelning av filer eller låtar (intro) Skapa musikprogram 31 USB Spela upp innehållet på en MP3/WMA-spelare eller USB minnespinne, eller ett minneskort från en kortläsare 32 Timer Timer för påslagning Påminnelsetimer Sleeptimer 35 Information Rengöra CD-spelaren Tekniska data Miljöskydd Allmän information om apparater med laser Åtgärda störningar

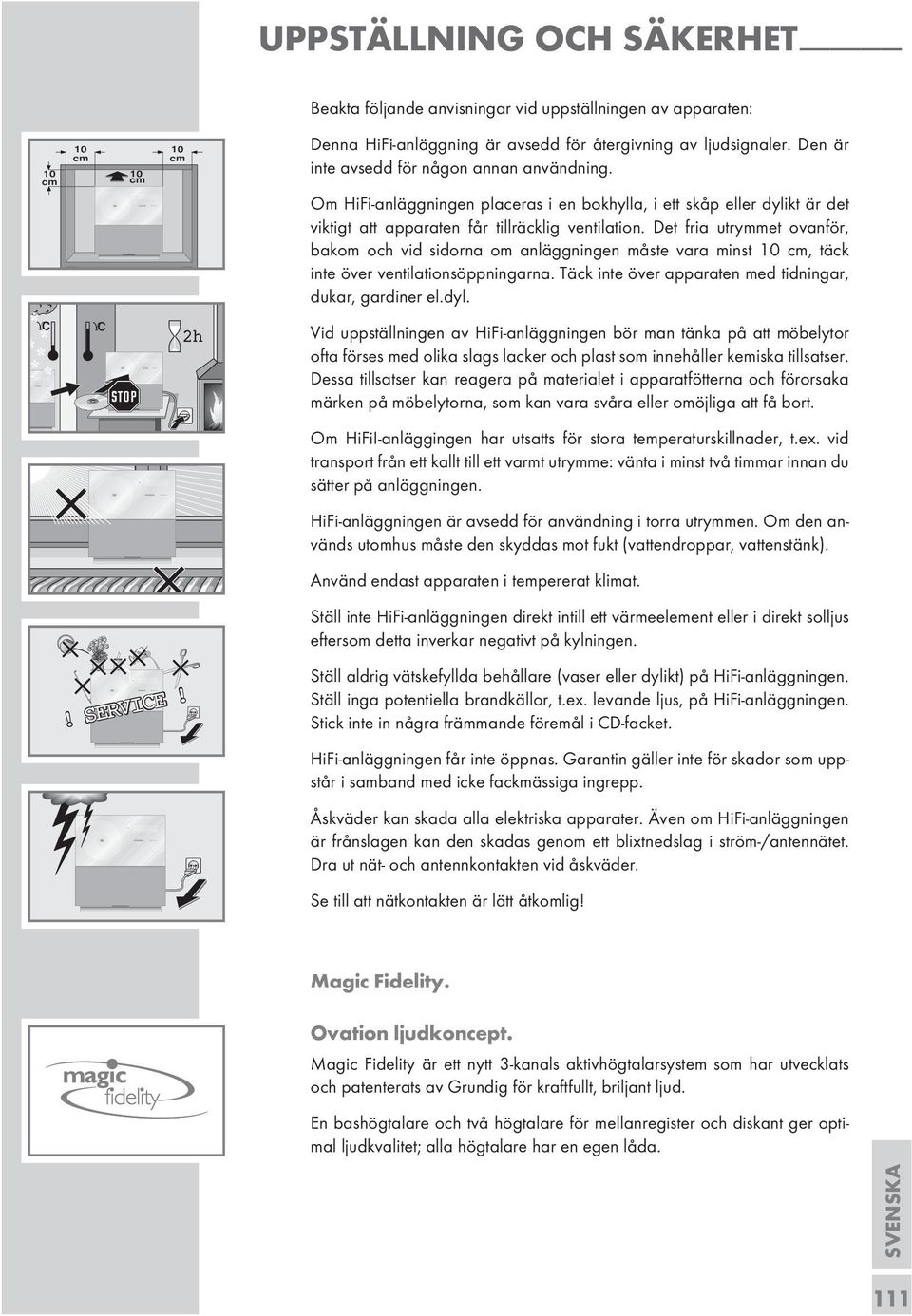

3 UPPSTÄLLNING OCH SÄKERHET Beakta följande anvisningar vid uppställningen av apparaten: 10 cm ϒC 10 cm ϒC 10 cm 10 cm 2h! SERVICE! Denna HiFi-anläggning är avsedd för återgivning av ljudsignaler. Den är inte avsedd för någon annan användning. Om HiFi-anläggningen placeras i en bokhylla, i ett skåp eller dylikt är det viktigt att apparaten får tillräcklig ventilation. Det fria utrymmet ovanför, bakom och vid sidorna om anläggningen måste vara minst 10 cm, täck inte över ventilationsöppningarna. Täck inte över apparaten med tidningar, dukar, gardiner el.dyl. Vid uppställningen av HiFi-anläggningen bör man tänka på att möbelytor ofta förses med olika slags lacker och plast som innehåller kemiska tillsatser. Dessa tillsatser kan reagera på materialet i apparatfötterna och förorsaka märken på möbelytorna, som kan vara svåra eller omöjliga att få bort. Om HiFiI-anläggingen har utsatts för stora temperaturskillnader, t.ex. vid transport från ett kallt till ett varmt utrymme: vänta i minst två timmar innan du sätter på anläggningen. HiFi-anläggningen är avsedd för användning i torra utrymmen. Om den används utomhus måste den skyddas mot fukt (vattendroppar, vattenstänk). Använd endast apparaten i tempererat klimat. Ställ inte HiFi-anläggningen direkt intill ett värmeelement eller i direkt solljus eftersom detta inverkar negativt på kylningen. Ställ aldrig vätskefyllda behållare (vaser eller dylikt) på HiFi-anläggningen. Ställ inga potentiella brandkällor, t.ex. levande ljus, på HiFi-anläggningen. Stick inte in några främmande föremål i CD-facket. HiFi-anläggningen får inte öppnas. Garantin gäller inte för skador som uppstår i samband med icke fackmässiga ingrepp. Åskväder kan skada alla elektriska apparater. Även om HiFi-anläggningen är frånslagen kan den skadas genom ett blixtnedslag i ström-/antennätet. Dra ut nät- och antennkontakten vid åskväder. Se till att nätkontakten är lätt åtkomlig! Magic Fidelity. Ovation ljudkoncept. Magic Fidelity är ett nytt 3-kanals aktivhögtalarsystem som har utvecklats och patenterats av Grundig för kraftfullt, briljant ljud. En bashögtalare och två högtalare för mellanregister och diskant ger optimal ljudkvalitet; alla högtalare har en egen låda. SVENSKA 111

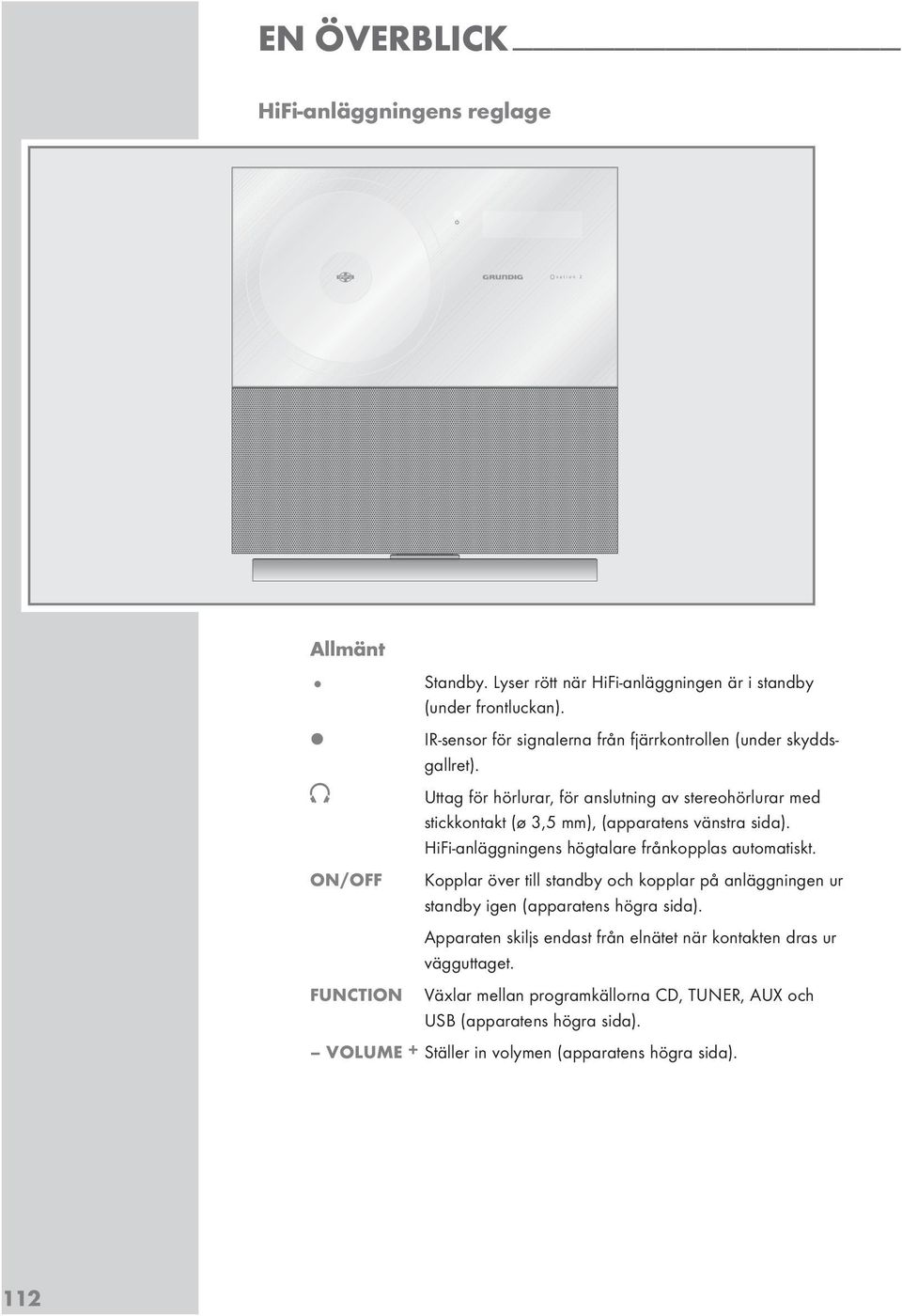

4 EN ÖVERBLICK HiFi-anläggningens reglage Allmänt Standby. Lyser rött när HiFi-anläggningen är i standby (under frontluckan). IR-sensor för signalerna från fjärrkontrollen (under skyddsgallret). U ON/OFF FUNCTION Uttag för hörlurar, för anslutning av stereohörlurar med stickkontakt (ø 3,5 mm), (apparatens vänstra sida). HiFi-anläggningens högtalare frånkopplas automatiskt. Kopplar över till standby och kopplar på anläggningen ur standby igen (apparatens högra sida). Apparaten skiljs endast från elnätet när kontakten dras ur vägguttaget. Växlar mellan programkällorna CD, TUNER, AUX och USB (apparatens högra sida). VOLUME + Ställer in volymen (apparatens högra sida). 112

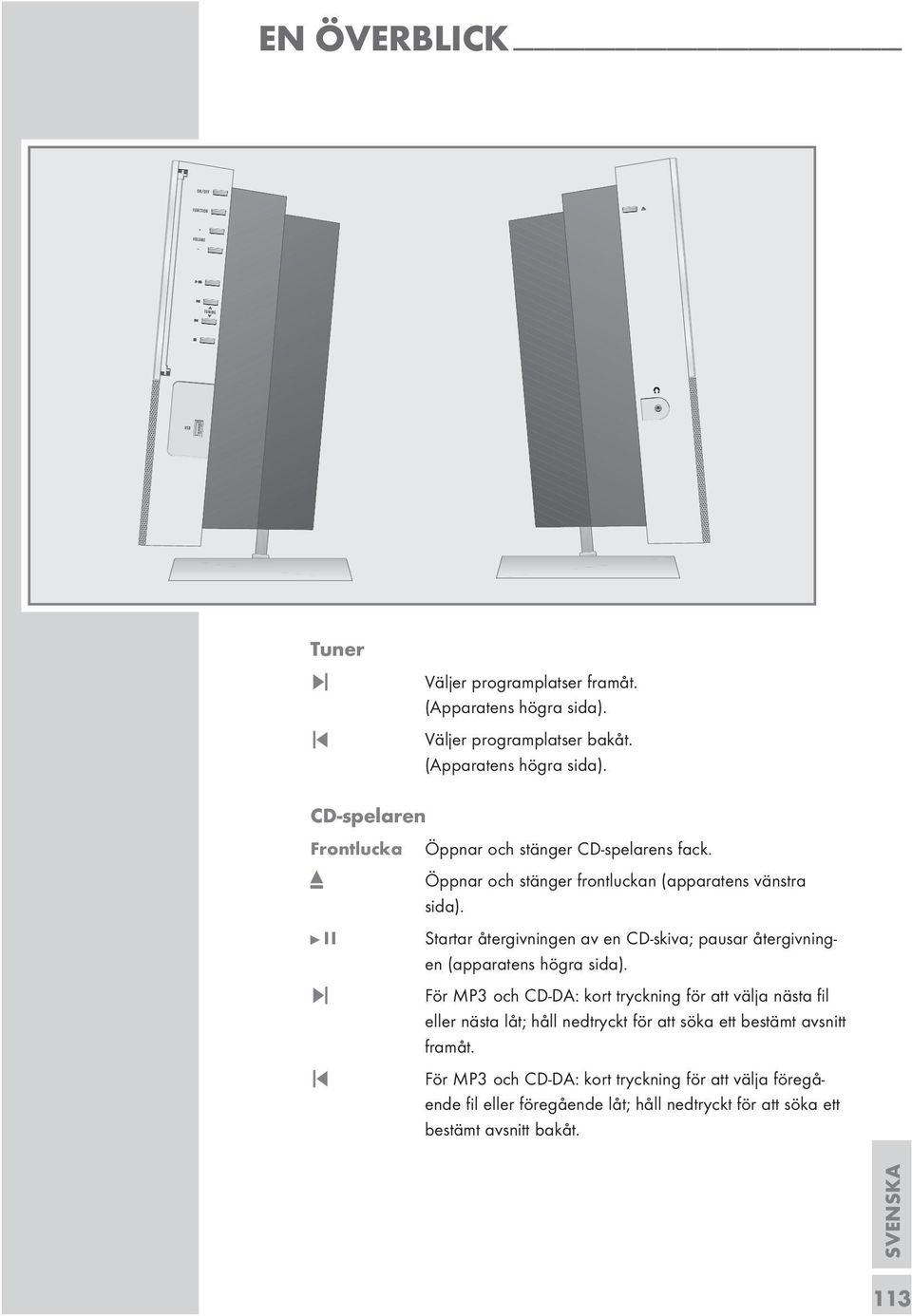

5 EN ÖVERBLICK Tuner 6 Väljer programplatser framåt. (Apparatens högra sida). 5 Väljer programplatser bakåt. (Apparatens högra sida). CD-spelaren Frontlucka Öppnar och stänger CD-spelarens fack.. Öppnar och stänger frontluckan (apparatens vänstra sida). e II Startar återgivningen av en CD-skiva; pausar återgivningen (apparatens högra sida). 6 För MP3 och CD-DA: kort tryckning för att välja nästa fil eller nästa låt; håll nedtryckt för att söka ett bestämt avsnitt framåt. 5 För MP3 och CD-DA: kort tryckning för att välja föregående fil eller föregående låt; håll nedtryckt för att söka ett bestämt avsnitt bakåt. SVENSKA 113

6 EN ÖVERBLICK 7 Avbryter eller avslutar uppspelningen av en CD; raderar musikprogrammet på en CD. USB USB USB-gränssnitt för anslutning av en MP3-spelare, en USBminnespinne eller en kortläsare. 114

7 EN ÖVERBLICK HiFi-anläggningens display M1 ALL R II ALBUM INTRO 00000:000 f PTY TEXT NAP e RANDOM PROG ) AM PM khz MHz w WEC 00000:000 I standby: visar klockan och veckodagen. I tuner-läge: visar våglängdsområdet, programplatsen, frekvensen, RDS-tiden, kanalnamnet eller radiotexten. I MP3-läge: visar totalt antal album och filer, numret på aktuell fil och aktuell fils speltid, filnamnet och ID3 tagg-information (rullande text). I CD-DA-läge: visar sammanlagt antal låtar, numret på aktuell låt och hur länge aktuell låt har spelats. R II M 1 M ALBUM M ALL INTRO RANDOM PROG I MP3 och CD-DA-läge: en CD återges. I MP3 och CD-DA-läge: återgivningen av CD-skivan har avbrutits (paus). I MP3 och CD-DA-läge: en fil eller en låt upprepas. I MP3-läge: alla filer i ett album upprepas. I MP3 och CD-DA-läge: alla filer eller låtar på CD-skivan upprepas. I MP3 och CD-DA-läge: alla filer resp. låtar spelas upp i ca 10 sekunder. I MP3 och CD-DA-läge: alla filer eller låtar spelas upp i slumpmässig ordning. Tuner-läge: val eller återgivning av lagrade radiokanaler. I MP3- och CD-DA-läge: ett musikprogram sammanställs eller spelas upp. SVENSKA 115

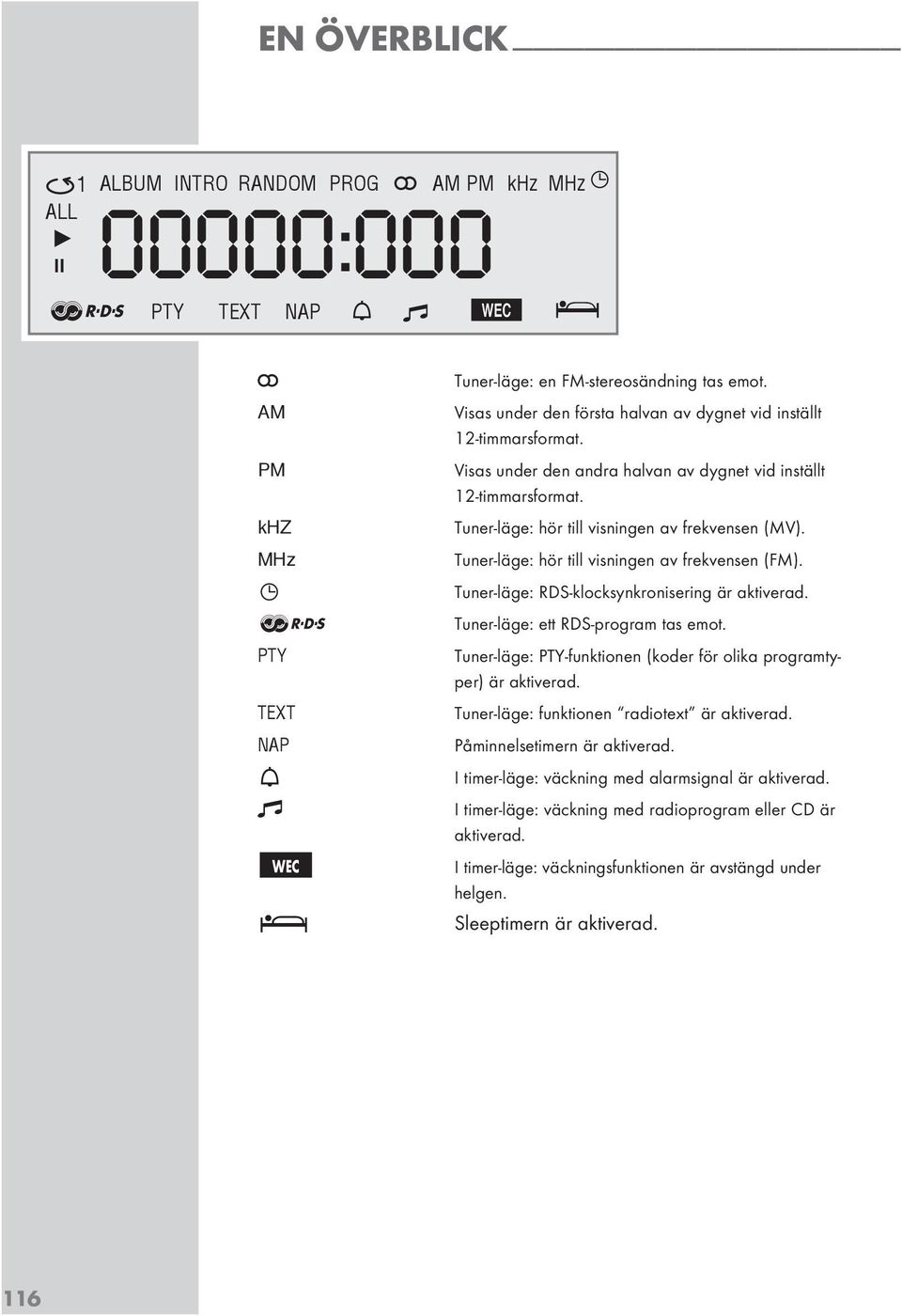

8 EN ÖVERBLICK M1 ALL R II ALBUM INTRO 00000:000 f PTY TEXT NAP e RANDOM PROG ) AM PM khz MHz w WEC ) Tuner-läge: en FM-stereosändning tas emot. AM PM khz MHz w f PTY TEXT NAP Visas under den första halvan av dygnet vid inställt 12-timmarsformat. Visas under den andra halvan av dygnet vid inställt 12-timmarsformat. Tuner-läge: hör till visningen av frekvensen (MV). Tuner-läge: hör till visningen av frekvensen (FM). Tuner-läge: RDS-klocksynkronisering är aktiverad. Tuner-läge: ett RDS-program tas emot. Tuner-läge: PTY-funktionen (koder för olika programtyper) är aktiverad. Tuner-läge: funktionen radiotext är aktiverad. Påminnelsetimern är aktiverad. e I timer-läge: väckning med alarmsignal är aktiverad. I timer-läge: väckning med radioprogram eller CD är aktiverad. WEC I timer-läge: väckningsfunktionen är avstängd under helgen. O Sleeptimern är aktiverad. 116

9 EN ÖVERBLICK HiFi-anläggningens baksida AUX IN RESET AC ~ Ljudingång för anslutning av en extern apparat. Återställer HiFi-anläggningen till fabriksinställningarna. Uttag för nätkabel. HiFi-anläggningen skiljs endast från elnätet när nätkontakten dras ut ur vägguttaget. FM ANTENNA Antennuttag för centralantennens kabel (75 ) eller den medföljande extraantennen. MW ANTENNA Antennanslutning för medföljande MV-ramantenn. SVENSKA 117

10 EN ÖVERBLICK Fjärrkontrollen ON OFF SNOOZE FUNCTION BAND SLEEP TEXT/PTY FSM NAP INTRO/REPEAT WEC DISPLAY P/RANDOM TUNING DSC UBS FM MODE ON OFF e II Kopplar över HiFi-anläggningen till standby och kopplar på den med den senast valda programkällan igen. I MP3- och CD-DA-läge: startar återgivningen av en CD-skiva; kopplar om till återgivningspaus. 7 I MP3- och CD-DA-läge: avbryter eller avslutar uppspelningen av en CD; raderar musikprogrammet på en CD. 5 6 Tuner-läge: väljer lagrade radiokanaler. i MP3- och CD-DA-läge: kort tryckning för att välja filer eller låtar framåt eller bakåt; håll nedtryckt för att söka ett bestämt avsnitt framåt eller bakåt. DSC UBS + Ställer in volymen. BAND Väljer ljudeffekterna USER, CLASSIC, POP, JAZZ och ROCK. Aktiverar och stänger av Ultra Bass systemet. Tuner-läge: väljer våglängdsområde»fm«eller»am«. 118

11 EN ÖVERBLICK ON OFF SNOOZE FUNCTION BAND SLEEP TEXT/PTY FSM NAP INTRO/REPEAT WEC DISPLAY P/RANDOM TUNING DSC UBS FM MODE A TUNING S PTY FSM R DISPLAY p Tuner-läge: håll nedtryckt för att starta frekvenssökningen; kort tryckning för att växla frekvens stegvis. I MP3-läge: väljer album stegvis framåt eller bakåt. Tuner-läge: hämtar aktuell programtyp (PTY); väljar programtyp (PTY) för PTY-sökningen. Väljer Favourite Station Memory (mest på programplats 01). Ändrar ljusstyrkan på displayen, olika lägen. Tuner-läge: växlar mellan visning av frekvens, kanalnamn, programtyp, radiotext och klocka/veckodag. I CD-DA-läge: växlar mellan visning av låtnummer/ speltid hittills, låtens resterande speltid, total resterande speltid, och klocka/veckodag. I MP3-läge: växlar mellan visning av filnummer/speltid hittills, filnamn/id3-tagg-information (rullande text) och klocka/veckodag. Kopplar på och ifrån HiFi-anläggningens ljud. SVENSKA 119

12 EN ÖVERBLICK ON OFF SNOOZE FUNCTION BAND SLEEP TEXT/PTY FSM NAP INTRO/REPEAT WEC DISPLAY P/RANDOM TUNING DSC UBS FM MODE FUNCTION FM MODE INTRO/REPEAT Växlar mellan programkällorna CD, TUNER, AUX och USB. Tuner-läge: växlar mellan mono- och stereomottagning. I MP3 och CD-DA-läge: för kort uppspelning av filerna eller låtarna på en CD; för upprepning av en fil eller låt, alla filer eller låtar på en CD resp. alla filer i ett album. I standby: för inställning av timern för påslagning, d.v.s. väckningstiden. PROG./RANDOM Tuner-läge: lagrar radiokanaler på program- platser. I MP3- och CD-DA-läge: sparar filer eller låtar för ett musikprogram; för uppspelning av filer eller låtar i slumpmässig ordning. I standby: manuell inställning av klockan/veckodagen. SLEEP NAP WEC SNOOZE För inställning av sleeptimern. För inställning av påminnelsetimern. Avbryter väckningsfunktionen inför helgen, samt aktiverar funktionen igen efter helgen. Avbryter väckningsfunktionen för ca 5 minuter; avbryter påminnelsetimern. 120

13 ANSLUTA/FÖRBEREDA Ansluta antennen 1 Stick in centralantennens antennkabel i antennuttaget»fm ANTEN- NA (75 )«på HiFi-anläggningen. Använd den medföljande extraantennen om det inte finns någon centralantenn. Denna möjliggör mottagning av lokala FM- (UKV) sändare med tillräcklig mottagningskvalitet. Antennen får inte kortas av. 2 Stick in ramantennens kabel (ingår i leveransen) i uttagen»mw AN- TENNA«på HiFi-anläggningen. Placera ramantennen så att bästa möjliga mottagningskvalitet fås. Ansluta en extern apparat 1 Anslut den externa apparatens ljudutgångar till HiFi-anläggningens uttag»aux IN«med hjälp av en vanlig cinch-(phono)kabel. Stäng av HiFi-anläggningen när externa apparater ska anslutas. Ansluta MP3-spelare, USB minnespinne eller kortläsare 1 Anslut MP3-spelarens USB-gränssnitt till gränssnittet»usb«på HiFianläggningen, använd USB-kabeln; eller anslut USB minnespinnens USB-kontakt till gränssnittet»usb«på HiFianläggningen; eller anslut kontakten på kortläsarens kabel till gränssnittet»usb«på HiFiansläggningen. Observera: När USB-anslutningarna görs måste HiFi-anläggningen vara avstängd. Annars kan data förstöras. SVENSKA 121

14 ANSLUTA/FÖRBEREDA Ansluta hörlurar 1 Stick in hörlurarnas stickkontakt (ø 3,5 mm) i uttaget»u«på HiFianläggningens vänstra sida. HiFi-anläggningens högtalare stängs av. Observera: Kontinuerlig användning med hög volym kan orsaka hörselskador. Anslutning av nätkabeln Kontrollera att apparatens nätspänning (står angivet i typbeteckningen på HiFi-anläggningens baksida) stämmer överens med den lokala nätspänningen. 1 Anslut den medföljande nätkabeln till uttaget»ac ~«på HiFi-anläggningen. 2 Anslut nätkabelns stickkontakt till vägguttaget. Observera: Nätkabeln förbinder apparaten med strömnätet. Apparaten skiljs endast helt från strömnätet när nätkabeln dras ut. När nätkontakten dras ut skiljs apparaten från elnätet. Se därför till att nätkontakten är lätt åtkomlig och inte blockeras av andra föremål. Sätta in batterier i fjärrkontrollen 1 Öppna batterifacket. 2 Beakta batteriernas (typ Migon, 2 x 1,5 V, R 6/UM 4/AAA) poler, se markeringarna på batterifackets botten. Batterier får inte utsättas för extrem värme, t.ex. direkt solljus, värmeelement, öppna lågor, eld etc. Om HiFi-anläggningen inte längre reagerar på fjärrkontrollen kan det bero på att batterierna är förbrukade. Förbrukade batterier måste tas ut ur apparaten. Garantin gäller inte för skador som orsakas av läckande batterier. Miljöskydd: Batterier får inte kastas tillsammans med hushållssoporna. Det gäller även batterier som inte innehåller tungmetall. Se till att förbrukade batterier tas om hand på ett miljövänligt sätt, t.ex. genom att lämna in dem på kommunala insamlingsställen. Informera dig om de lagar och föreskrifter som gäller. 122

15 ANSLUTA/FÖRBEREDA Ställa upp HiFi-anläggningen HiFi-anläggningen levereras med en stödfot. Med denna kan HiFi-anläggningen enkelt ställas upp på bord, byråer eller bokhyllor. Stödfoten kan tas bort om anläggningen ska installeras på något annat sätt. HiFi-anläggningen kan även monteras på en hög stödfot (höjd ca 80 cm); den ingår inte i leveransen. Denna stödfot kan beställas separat. Väggmontering Till HiFi-anläggningen medföljer även ett väggfäste för väggmontering. 1 Ta bort HiFi-anläggningens stödfot; lossa de fyra skruvarna i fästbygeln (HiFi-anläggningens baksida). 2 Skruva bort de fyra skruvarna med rund skalle på HiFi-anläggningens baksida. 3 Skruva fast väggfästets montagedel så att det sitter exakt på HiFianläggningens baksida (se de fyra skruvhålen), använd de fyra skruvarna med rund skalle. 4 Skruva fast väggfästets väggdel i de pluggade borrhålen, använd de fyra bifogade skruvarna. 5 Häng upp HiFi-anläggningen; haka fast krokarna på väggfästets montagedel i hålen på väggfästets väggdel. SVENSKA 123

16 INSTÄLLNINGAR Ställa klockan När HiFi-anläggningen ansluts till elnätet för första gången startas först ett demoprogram. Koppla över HiFi-anläggningen till standby med»on OFF«för att avsluta demoprogrammet. Nu blinkar visningen av veckodag och tid (klocka); det betyder att dessa inställningar måste göras. Nedanstående inställningar kan endast göras i standby-läge. PM MON 12:02 MON 0:03 MON 12:03 CT ON 1 Tryck (kort tryckning) på»p/random/ «för att ställa in 12-timmars formatet. Nu visas: först»12hr«och sedan den aktuella tiden, t.ex.»pmmon 12:02 (»PM«för eftermiddag). 2 Tryck på»p/random/ «igen för att ställa in 24-timmars formatet. Nu visas: först»24hr«och sedan tiden, t.ex.»mon 0:03«. 3 Tryck på och håll»p/random/ «intryckt för att ställa klockan. Nu visas: timmarna blinkar. 4 Ställ in timtalet med»a TUNING S«och bekräfta med»p/random/ «. Nu visas: minuterna blinkar. 5 Ställ in minuterna med»a TUNING S«och bekräfta med»p/random/ «. Nu visas: veckodagen blinkar. 6 Ställ in veckodagen med»a TUNING S«och bekräfta med»p/ RANDOM/ «. Nu visas:»ct ON«blinkar. 7 Aktivera eller stäng av RDS-klocksynkronisering med»a TUNING S«och bekräfta med»p/random/ «. Anvisningar: Klockan måste ställas efter elavbrott, eller om nätkontakten har varit utdragen. Några RDS-kanaler sänder ut en RDS-tidssignal. Om vald RDS-kanal sänder den här tidssignalen aktualiseras klockan automatiskt, förutsatt att»ct ON«är inställt. Detta tar ca 5 minuter. 124

17 INSTÄLLNINGAR Ställa in och lagra radiokanaler PROG MHz f TUNER PROG! ENERGY MHz FM Automatisk programsökning (ASP) När HiFi-anläggningen ansluts till elnätet för första gången söks och lagras de 40 starkaste sändarna (tuner-läge). 1 Slå på HiFi-anläggningen med»on OFF«. 2 Välj programkällan TUNER med»function«. Nu visas: t.ex.»3«för programplatsen, snabbgenomgång av frekvensen och»prog«. Sökningen har börjat. När sökningen har avslutats hörs kanalen som lagrats på programplats 1. Anvisningar: Den automatiska programsökningen kan avbrytas med»7«(kort tryckning). Den automatiska programsökningen kan upprepas när som helst; tryck på»p/random/ «och håll den nedtryckt tills snabbgenomgången av frekvenserna börjar. De tidigare lagrade kanalerna raderas då. Automatisk programsökning 1 Slå på HiFi-anläggningen med»on OFF«och välj programkällan TUNER med»function«. Nu visas:»tuner«och sedan våglängdsområdet samt frekvensen eller kanalnamnet. 2 Välj våglängdsområde (FM eller MV) med»band«. Nu visas:»fm«eller»am«. 3 Aktivera programsökningen: tryck ned»a TUNING S«tills snabbgenomgången startar (syns på displayen). Sökningen avslutas när ett program hittas. Manuell programsökning 1 Tryck upprepade gånger kort på»a TUNING S«för att ställa in frekvensen stegvis. Frekvensen ändras i 50 khz-steg (FM) eller 9 khz-steg (MV). SVENSKA 125

18 INSTÄLLNINGAR f PROG! FANTASY PROG! f MHz Lagra kanalerna på programplatser 1 Välj våglängdsområde (FM eller MV) med»band«. 2 Välj önskad kanal med»a TUNING S«. 3 Tryck på»p/random/ «för att aktivera minnesfunktionen. Nu visas: programplatsen»1«och»prog«blinkar. 4 Välj programplats med»5«eller»6«. På redan upptagna programplatser ersätts de gamla kanalerna av nya vid lagringen. 5 Tryck på»p/random/ «igen för att lagra kanalen. Nu visas:»prog«och kanalnamnet eller frekvensen. 6 Upprepa steg 2 till 5 om ytterligare kanaler ska lagras. Alla lagrade kanaler raderas om HiFi-anläggningen kopplas bort från elnätet under en längre tid. Lagra favoritkanaler (Favourite Station Memory) 1 Välj önskad kanal med»a TUNING S«. 2 Aktivera minnesfunktionen med»p/random/ «. Nu visas: programplatsen»2«och»prog«blinkar. 3 Välj programplats med 1 med»fsm«på fjärrkontrollen. 4 För att lagra kanalen; tryck på»p/random/ «igen. 5 Hämta favoritkanalen med»fsm«på fjärrkontrollen. Radera inställningar Med denna funktion kan alla inställningar raderas (sparade radiokanaler, tid och väckningstid). 1 Tryck på»reset«på HiFi-anläggningens baksida när anläggningen är påslagen, använd t.ex. ett gem. 126

19 ALLMÄNNA FUNKTIONER Slå på och av GOOD BYE 1 Slå på HiFi-anläggningen ur standby med»on OFF«. Den senast inställda programkällan väljs automatiskt. 2 Koppla över HiFi-anläggningen till standby med»on OFF«. Nu visas: först»good BYE«och sedan den aktuella tiden och veckodagen. HIFi-anläggningen skiljs endast från elnätet genom att nät kontakten dras ut ur vägguttaget. Ställa in ljusstyrkan på displayen 1 Ändra grundljuset på displayens bakgrundsbelysning med»r«på fjärrkontrollen. Det finns olika lägen. Effektförbrukningen i standby-läget är endast minimal om displayens bakgrundsbelysning är avstängd. Men klockan och timer-funktionerna fungerar fortfarande. Välja programkälla CD 1 Välj önskad programkälla med»function«. Nu visas:»cd«,»tuner«,»aux«eller»usb«. Ändra volymen 1 Volymen ställs in med» VOLUME +«. Nu visas: kort»vol«(»min«,»1«till»39«, ovanför»max«). f MUTE! Stänga av ljudet (mute) Den här funktionen kopplar på och ifrån HiFi-anläggningens ljud. 1 Aktivera och stäng av funktionen med»p«på fjärrrkontrollen. Nu visas:»mute«när ljudet är avstängt. SVENSKA 127

20 ALLMÄNNA FUNKTIONER Välja ljudeffekter! CLASSIC f Det går att välja mellan ljudeffekterna USER, CLASSIC, POP, JAZZ och ROCK. Grundinställning är USER. 1 Välj ljudinställning med»dsc«. Nu visas:»user«,»classic«,»pop«,»jazz«eller»rock«. Ställa in equalizern Ljudinställningen USER gör det möjligt att göra personliga equalizer-inställningar. f! BASS 0 1 Tryck, när anläggningen är påslagen, på»dsc«tills»user«visas på diplayen. 2 Tryck på»dsc«igen och håll den nedtryckt ca 2 sekunder. Nu visas:»bass 0«. f TRE 0! 3 Välj önskad inställning (BASS eller TREBLE) med»dsc«. Nu visas:»bass 0«eller»TRE 0«. Om ingen knapp trycks ner inom 5 sekunder, lämnar HiFi-anläggningen det här inställningsläget automatiskt. 4 Ställ in önskat värde med» VOLUME +«(max.»+6«, min.»-6«). Equalizer-visningen försvinner efter 5 sekunder. Slå på och stänga av Ultra Bass systemet 1 Slå på eller stäng av Ultra Bass systemet med»ubs«. Nu visas: kortvarigt»ubs ON«eller»UBS OFF«. Ändra visningen I tuner- och CD-läget kan man växla till visning av aktuell tid och veckodag. TUE 19:45 1 Ändra visningen; tryck flera gånger på»display«på fjärrkontrollen tills tid och veckodag visas på displayen. 128

21 TUNER Välja programkälla tuner PROG! ENERGY f 1 Välj programkällan med»function«. Det senast inställda programmet hörs (Last Station Memory). Nu visas: t.ex.»fm «eller»ENERGY«. Välja programplats f PROG! MHz 1 Välj våglängdsområde (FM eller MV) med»band«. 2 Ställ in programplatsen stegvis med»5«eller»6«. Nu visas:»prog«och t.ex.»2«och frekvensen resp. kanalnamnet. Stereo-/monomottagning När HiFi-anläggningen tar emot FM-stereosändningar visas»)«på displayen. Om FM-stereosändningens signal är svag och ljudkvaliteten är dålig, kan man koppla om till monomottagning. PROG! FANTASY f 1 Koppla om till monomottagning med»fm MODE«på fjärrkontrollen. Nu visas:»)«slocknar. 2 Tryck åter på»fm MODE«på fjärrkontrollen för att växla över till FM-stereosändning. Nu visas:»)«. Om HiFi-anläggningen är inställd på stereomottagning, men mottar monosignaler blinkar symbolen»)«. Automatisk programsökning (ASP) Med den automatiska programsökningen kan alla lagrade programplatser raderas och nya kanaler lagras. PROG MHz Starta, i tuner-läget, den automatiska sökningen genom att trycka på»p/random/ «(lång tryckning). När sökningen har avslutats hörs kanalen som lagrats på programplats 1. Den automatiska programsökningen kan avbrytas med»7«(kort tryckning). SVENSKA 129

22 TUNER RDS-programservice RDS (Radio Data System) är ett informationssystem som används av de flesta FM (UKV)-sändarna. När HiFi-anläggningen tar emot ett RDS-program visas kanalnamnet, t.ex.»fantasy«och»f«på displayen. Det kan dröja ett tag tills all RDS-information har tagits emot. PROG! FANTASY f Söka RDS-program 1 Sök RDS-program: tryck på»a TUNING S«tills ett RDS-program tas emot och»f«visas på displayen. Om mottagningen har tillräckligt god kvalitet visas programnamnet efter en kort stund. RDS-klocksynkonisering Några RDS-kanaler sänder ut en RDS-tidssignal. Vid god mottagning aktualiseras klockan automatiskt av denna tidssignal, förutsatt att»ct ON«är inställt. Tidssynkroniseringen kan ta några minuter även vid god mottagning, exaktheten beror på sänd tidssignal. Den automatiska synkroniseringen aktiveras alltid när HiFi-anläggningen kopplas om till tuner-läge från standbyläge och ett lämpligt RDS-program mottas (nu visas:» «). PROG! INTERNET:ww f TEXT f PROG! MHz Hämta RDS-information När ett RDS-program mottages visas först frekvensen och sedan kanalnamnet i displayen. 1 Tryck på»display«på fjärrkontrollen. På displayen visas aktuell programtyp (PTY). 2 Tryck på»display«på fjärrkontrollen igen. På displayen visas radiotexten (TEXT) som rullande text. 3 Tryck på»display«på fjärrkontrollen igen. På displayen visas aktuellt klockslag och veckodag. 4 Tryck på»display«på fjärrkontrollen igen. På displayen visas programplatsen och frekvensen. 5 Tryck en sista gång på»display«på fjärrkontrollen. På displayen visas kanalnamnet igen. 130

23 TUNER f NEWS PTY! MHz FM PTY Programtyper (PTY) 1 Tryck på»pty«på fjärrkontrollen för att hämta aktuell programtyp. Nu visas: aktuell programtyp, t.ex.»news«, och»pty«. Om ingen programtypkod sänds visas»no PTY«på displayen. 2 Tryck flera gånger på»pty«på fjärrkontrollen för att välja andra programtyper. 3 Tryck på»a TUNING S«för att starta PTY-sökningen. Nu visas:»fm«, frekvensen växlar snabbt och»pty«blinkar. När en kanal med vald programtyp hittas avbryts sökningen och på displayen visas vald programtyp, t.ex.»pop M«. 4 Avbryt sökningen med»pty«(kort tryckning). SVENSKA 131

24 CD-SPELAREN HiFi-anläggningen är avsedd för musik CD-skivor som har vidstående logotyp (CD-DA) och för CD-R resp. CD-RW med ljuddata eller MP3-format. För MP3/WMA är begreppen album och fil viktiga. Begreppet album motsvarar mapp på en PC, fil har samma innebörd som på en PC; en CD-DA-låt motsvarar en fil. En MP3-CD får inte ha mer än 200 album och 500 filer. HiFi-anläggningen sorterar album resp. filerna i ett album i alfabetisk ordningsföljd. Det går att ändra ordningsföljden genom att ändra fil-/albumnamnet och sätta ett nummer framför namnet. Vid CD-R- CD-RW-bränning kan det uppstå olika problem som eventuellt påverkar återgivningen negativt. Det kan bero på felaktiga program- och maskinvaruinställningar eller felaktiga CD-skivor. Kontakta CD-brännarens/ brännarprogrammets tillverkare eller inhämta information t.ex. på Internet om sådana problem uppstår. Beakta gällande lagar och kopieringsrätt/ upphovsrätt vid musik-cd-bränning. Facket för CD-skivor ska alltid hållas stängt så att inte damm kan samlas på laseroptiken. Klistra inga etiketter på CD-skivorna. Håll CD-skivornas yta ren. Du kan spela både vanliga 12 cm CD-skivor samt mini-cd (8 cm) i apparaten. Det behövs ingen adapter. Välja programkälla CD NO DISC 1 Välj programkällan CD med»function«. Om det inte finns någon CD-skiva i facket visas»no DISC«på displayen. MP3-läge med insatt CD-skiva: apparaten läser CD-skivans innehåll. Sedan visas det sammanlagda antalet album och filer. CD-DA-läge med insatt CD-skiva: apparaten läser CD-skivans innehåll. På displayen visas det sammanlagda antalet låtar och skivans totala speltid. 132

25 CD-SPELAREN Sätta in en CD-skiva OPEN Öppna CD-facket på HiFi-anläggningen genom att öppna fronten med».«. Nu visas:»open«. 2 Sätt in CD-skivan i CD-facket. Sidan med tryck ska vara framåt. 3 Stäng CD-facket på HiFi-anläggningen genom att stänga fronten med».«. Nu visas:»cd READ«blinkar. I MP3-läge: HiFi-anläggningen läser innehållet på CD-skivan. På displayen visas det sammanlagda antalet album och det totala antalet filer. För CD-DA funktionen: HiFi-anläggningen läser innehållet på CD-skivan. På displayen visas det sammanlagda antalet låtar och skivans totala speltid. e 001 0:15 Spela upp en CD-skiva 1 Starta uppspelningen med»e II«. Återgivningen börjar med den första filen i det första albumet (MP3) resp. med den första låten (CD-DA). Displayen för MP3 format: aktuellt filnummer och hur länge filen har spelats. För CD-DA visas:»r«, aktuellt låtnummer och hur länge låten har spelats. II 001 3:26 2 Pausa återgivningen med»e II«. Nu visas:»ii«, filens eller låtens spelade tid blinkar. 3 Uppspelningen fortsätts med»e II«. 4 Avsluta uppspelningen med»7«(tryck två gånger). Avbryt återgivningen (resume) 1 Tryck en gång på»7«för att avbryta återgivningen. 2 Återgivningen fortsätts på samma ställe med»e II«. Återgivningen fortsätter även på samma ställe när man växlar till en annan programkälla från CD-läget och sedan växlar tillbaka till CDläget igen. Upprepa aktuell fil eller låt 1 Tryck kort på»5 «under återgivningen. Filen eller låten spelas från början igen. SVENSKA 133

26 CD-SPELAREN Välja en annan fil eller låt e 006 0:01 1 Tryck, under återgivningen, på»5«eller»6«(korta tryckningar) tills numret på den önskade filen eller låten visas på displayen. Återgivningen av den valda filen eller titeln startar automatiskt. Filerna/låtarna kan även väljas i stoppläget. Söka ett visst avsnitt i en fil eller låt 1 Tryck, under återgivningen, på»5«eller»6«och håll den intryckt tills rätt avsnitt har hittats. Återgivningen börjar så fort man släpper upp»5«eller»6«. Under sökningen sänks volymen. e Välja album och filer (endast MP3) 1 Välj, under återgivningen, önskat album med»a TUNING S«. Nu visas: numret på valt album och numret på den första filen i albumet. 2 Välj fil med»5«eller»6«. Återgivningen av den valda filen startar automatiskt efter en kort stund. Anvisningar: Filer och album kan även väljas i stoppläget. Man kan endast välja album som inehåller MP3-filer, andra album räknas inte med. Visa låtinformation (bara MP3-läge) Med den här funktionen visas låtinformationen (ID3 taggar och rullande text). 1 Under uppspelningen växlar visningen och filnamnet visas igen. TITLE IN THE 2 Tryck på»display«. Nu visas förutsatt att sådan data har lagts in information om låten, om artisten och om albumet. 3 Växla till visning av filnamnet igen: tryck flera gånger på»display«tills filnamnet visas. 134

27 CD-SPELAREN Upprepa en fil eller en låt (repeat one) 1 Starta uppspelningen med»e II«. M1 e 001 1:15 2 Välj önskad fil eller låt med»5«eller»6«. 3 Välj repeat-funktionen genom att trycka på»intro/ REPEAT/ «flera gånger tills»m1«visas på displayen. Den aktuella filen eller låten spelas upp på nytt. 4 Avsluta funktionen: tryck på»intro/repeat/ «flera gånger tills»m«försvinner. Upprepa alla filer i ett album (MP3) MALBUM e 021 2:55 1 Starta uppspelningen med»e II«. 2 Välj repeat-funktionen genom att trycka på»intro/ REPEAT/ «flera gånger tills»malbum«visas på displayen. Alla filer i aktuellt album spelas upp på nytt. 3 Avsluta funktionen: tryck på»intro/repeat/ «tills»m«försvinner. Upprepa alla filer eller låtar (repeat all) M ALL e 021 2:55 1 Starta uppspelningen med»e II«. 2 Välj repeat-funktionen genom att trycka på»intro/ REPEAT/ «flera gånger tills»mall«visas på displayen. CD-skivan spelas på nytt. 3 Avsluta funktionen: tryck på»intro/repeat/ «flera gånger tills»m«försvinner. Om ett musikprogram har lagrats (se nedan), upprepas CD-skivans alla lagrade låtar när repeat all-funktionen aktiveras. SVENSKA 135

28 CD-SPELAREN e RANDOM 023 2:16 Spela upp låtar/filer i slumpvis ordning (random) 1 Starta uppspelningen med»cd e II«. 2 Välj funktion genom att trycka på»p/random/ «. Nu visas:»random«. Filerna eller låtarna spelas upp i slumpmässig ordning. 3 Tryck på»p/random/ «för att avsluta funktionen. Nu visas:»random«slocknar. Skivans låtar spelas upp i numerisk ordningsföljd. e INTRO 001 0:06 Kort uppspelning av filer eller låtar (intro) 1 Tryck in»intro/repeat/ «i stoppläge. Nu visas:»intro«. Återgivningen startar automatiskt. Alla filer resp. låtar spelas upp i ca 10 sekunder. 2 Avsluta funktionen: tryck på»intro/repeat/ «flera gånger tills»intro«försvinner. Den aktuella låten och efterföljande låtar spelas upp helt. 136

29 CD-SPELAREN Skapa musikprogram Upp till 60 filer ur olika album (MP3) resp. upp till 60 låtar (CD-DA) av den insatta CD-skivans filer/låtar kan lagras i en viss ordningsföljd och sedan spelas upp. Samma fil/låt kan lagras flera gånger. Programmeringen kan endast göras i stoppläget. PROG P-01 PROG 00 P-01 PROG 005 1:05 Välja och spara filer (endast MP3) 1 Hämta funktionen med»p/random/ «. Nu visas: fil- och albumvisningen»p-01«,»prog«blinkar. 2 Välj önskat album med»a TUNING S«, välj önskad fil med»5«eller»6«och spara med»p/random/ «. Nu visas: fil- och albumvisningen» «,»PROG«blinkar. 3 Upprepa steg 2 om ytterligare filer ska sparas. Om ingen knapp trycks ner inom 10 sekunder, avbryts inställningarna automatiskt. Man måste då börja om från början igen. De lagrade filerna behålls dock. Välja och spara låtar (endast CD-DA) 1 Hämta funktionen med»p/random/ «. Nu visas: låtvisningen»00 P-01«,»PROG«blinkar. 2 Välj önskad låt med»5«eller»6«och lagra den med»p/ran- DOM/ «. Nu visas: låtvisningen»00 P-02«,»PROG«blinkar. 3 Upprepa steg 2 om ytterligare låtar ska sparas. Spela upp musikprogrammet 1 Starta återgivningen av musikprogrammet med»e II«. Nu visas:»prog«. Återgivningen börjar med den först programmerade låten eller filen. 2 Avsluta uppspelningen med»7«. Nu visas:»prog«blinkar. 3 Spela upp musikprogrammet igen; tryck på»e II«. SVENSKA 137

30 CD-SPELAREN PROG Kontrollera musikprogrammet 1 Tryck flera gånger på»p/random/ «i stoppläget. De sparade filerna eller låtarna visas. Lägga till en låt eller fil 1 Välj, i stoppläget, önskad fil eller låt med»5«eller»6«och spara med»p/random/ «. Radera musikprogram 1 Öppna HiFi-anläggningens frontlucka; eller tryck på»7«i stoppläget (läge»prog«); eller välj en annan programkälla med»function«. 138

31 USB Spela upp innehållet på en MP3/WMA-spelare eller USB minnespinne, eller ett minneskort från en kortläsare e USB NO DEV 001 0:15 1 Anslut USB-kabelns kontakt eller USB minnespinnens kontakt till USBgränssnittet»USB«(apparatens högra sida). Observera: När USB-anslutningarna görs måste HiFi-anläggningens vara avstängd. Annars kan data förstöras. 2 Slå på HiFi-anläggningen och välj programkällan USB med»func- TION«. Nu visas: först»usb«, sedan»usb READ«, slutligen MP3-läget med totalt antal album och filer i stoppläget. Om ingen USB-källa är ansluten visas»no DEV«på displayen. 3 Starta uppspelningen med»e II«. Uppspelningen börjar med den första filen i det första albumet. För MP3 med MP3-spelare, USB minnespinne och kortläsare gäller samma uppspelning- och sökfunktioner som för MP3-CD-läget (se sidan 24 till 30). SVENSKA 139

32 TIMER Timern i den här HiFi-anläggningen har tre olika funktionssätt: Timern för påslagning som slår på HiFi-anläggningen vid inställt klockslag och väcker med alarmsignal eller musik. Påminnelsetimern, som avger en akustisk signal vid den inställda tidpunkten. Sleeptimern som stänger av HiFi-anläggningen vid den programmerade tidpunkten. Timer för påslagning 0:00 6:00 BUZZER VOL 20 Ställa in timern för påslagning HiFi-anläggningens klocka måste vara inställd. Om ingen knapp trycks ner inom 10 sekunder, avbryts inställningarna automatiskt. Man måste då börja om från början igen. 1 Tryck på»intro/repeat/ «(lång tryckning) när apparaten är avstängd. Nu visas:» «och timmarna blinkar. 2 Ställ in påslagningstidens timmar med»a TUNING S«. 3 Tryck på»intro/repeat/ «. Nu visas:» «och minuterna blinkar. 4 Ställ in påslagningstidens minuter med»a TUNING S«. 5 Tryck på»intro/repeat/ «. Nu visas:»buzzer e«,»tuner «,»CD «eller»usb «blinkar. 6 Ställ in önskad signalkälla (alarmsignal, radioprogram, CD eller USB) med»a TUNING S«. Anvisningar: Om CD ställs in måste en CD-skiva vara insatt. Om tuner ställs in: ställ in önskad programplats med»5«eller»6«. Om USB ställs in måste motsvarande ljudkälla vara ansluten. 7 Tryck på»intro/repeat/ «. 8 Ställ in önskad volym för påslagningen med» VOLUME +«. 140

33 TIMER MON 20:45 9 Avsluta inställningarna med»intro/repeat/ «. Nu visas:»e«eller» «, veckodagen och klockan. Väckningen sker vid den inställda tiden och med den valda signalkällan (maximal varaktighet hos väckningen: 90 minuter). Volymen för alarmtyperna alarmsignal, radioprogram och CD ökar successivt från noll upp till ett inviduellt maxvärde. Avbryta väckningen 1 Tryck på»snooze«på fjärrkontrollen under väckningen. Väckningssignalen (alarmsignal, radioprogram eller CD) upphör. Signalen ljuder om och om igen i intervaller om 5 minuter (sammanlagt 90 minuter). Stänga av dagens väckning 1 Koppla, under väckningen, ifrån HiFi-anläggningen med»on OFF«. Timerns påslagningstidpunkt bibehålls tills nästa dag. FRI 18:49 WEC TUE 23:16 Stänga av väckningsfunktionen under helgen Väckningsfunktionen kan stängas av under helgen. De inställda tiderna för väckning behålls dock. 1 Stäng av väckningen med»wec«. Nu visas:» WEC «. 2 Aktivera väckningsfunktionen med»wec«. Nu visas:» WEC «slocknar. Avaktivera/aktivera påslagningstimern 1 Tryck kort på»intro/repeat/ «när apparaten är i standby för att deaktivera påslagningsfunktionen. Nu visas:»e«eller» «slocknar. Väckningsberedskapen deaktiveras, den inställda väckningstiden bibehålls. 2 Tryck återigen kort på»intro/repeat/ «när apparaten är i standby för att aktivera påslagningsfunktionen. Nu visas:»e«eller» «. SVENSKA 141

34 TIMER Påminnelsetimer NAP 10 NAP 1 Hämta funktionen med»nap«. Nu visas:»nap 10«(minsta inställningstid),»nap«blinkar. 2 Ställ in påminnelsetiden med»nap«(i steg om 10 minuter, från 10 från 120 minuter). Nu visas:»nap«. Efter den inmatade tiden ljuder signaltonen (i maximalt 90 minuter). På displayen visas den återstående tiden, t.ex.»nap 25«när man trycker på»nap«(kort tryckning). 3 Stäng av signalen med»on OFF«; NAP 00 NAP eller avbryt påminnelsetimern i förtid genom att ställa in timern på»nap 00«med»NAP«. Sleeptimer 90 MIN O FANTASY PROG! f O Ställa in sleeptimern 1 Slå på HiFi-anläggningen med»on OFF«och välj önskad programkälla. 2 Hämta funktionen med»sleep«. Nu visas:»90 MIN«,»O«blinkar. 3 Ställ in avstängningstiden i 10-minuters steg (från 90 till 10 minuter) med»sleep«. Nu visas:»o«. HiFi-anläggningen stängs av vid inställd tid. 00 MIN O Avbryta funktionen sleeptimer 1 Stäng av HiFi-anläggningen i förtid genom att trycka på»on OFF«; eller tryck upprepade gånger på»sleep«tills»00 MIN«visas och»o«blinkar. HiFi-anläggningen förblir påslagen. 142

35 INFORMATION Rengöra CD-spelaren Använd en vanlig rengörings-cd för att rengöra laseroptiken om apparaten inte längre kan läsa CD-skivorna utan problem. Andra rengöringsmetoder kan förstöra laseroptiken. Använd en luddfri trasa för att rengöra CD-skivan. Torka alltid från CD-skivans mitt utåt. Använd inga rengöringsmedel för vanliga grammofonskivor och inte heller lösnings- eller skurmedel. Tekniska data Denna apparat är radioavstörd enligt gällande EU-direktiv. Denna produkt uppfyller de europeiska direktiven 2004/108/EG och 2006/95/EG. Apparaten överensstämmer med säkerhetsbestämmelsen DIN EN (VDE 0860) och därmed även med den internationella säkerhetsföreskriften IEC HiFi-anläggningen får inte öppnas. Garantin gäller inte för skador som uppstår i samband med icke fackmässiga ingrepp. System Spänningsförsörjning: Driftspänning: 230 V~ Nätfrekvens: 50/60 Hz Max. effektförbrukning: 60 W Effektförbrukning i standby: 2 W, avstängd bakgrundsbelysning Förstärkare Uteffekt: Sinuseffekt: 2 x 4 W, 1 x 7 W Musikeffekt: 2 x 6 W, 1 x 11 W Mottagare Mottagningsområde: FM 87, ,0 MHz MV khz CD-spelare Frekvensgång: 20 Hz khz Signal-brusförhållande: (wtd.) 70 db MP3 Album och filer: max. 512 album och filer per CD Filsystem/filhantering: ISO 9660 Level 1 kompatibel USB USB 2.0 kompatibel Mått och vikt Mått, apparaten: B x H x D 295 x 299 x 127 mm Vikt, apparaten (med stödfot): 5,2 kg Miljöskydd Den här produkten har tillverkats av högvärdiga material och delar som kan återvinnas och återanvändas. Den får därför inte slängas i husshållssoporna; den måste lämnas till en återvinningsstation för elektriska och elektroniska apparater. Vidstående symbol, som finns på produkten, i bruksanvisningen eller på förpackningen, uppmärksammar på detta. Informera dig om vilka återvinningsstationer som finns i din kommun. Genom att lämna in uttjänta apparater till återvinning/återanvändning bidrar man aktivt till att skydda miljön. SVENSKA 143

36 INFORMATION Allmän information om apparater med laser CLASS 1 LASER PRODUCT Anläggningen är en CLASS 1 LASER PRODUCT. Det innebär att lasern genom sin tekniska konstruktion är egensäker och att det maximalt tillåtna strålningsvärdet inte kan överskridas. Observera: Om andra anordningar används än de som specificeras här, eller om apparaten används på andra sätt, kan det leda till farlig strålningsexponering. Apparaten avger laserstrålning. Eftersom det finns risk för ögonskador får apparaten endast öppnas och repareras av behörig fackpersonal. Om andra inställningar används än de här specificerade, eller om ANDRA FÖRFARANDEN tillämpas kan det medföra farlig strålningsexponering. Åtgärda störningar Långt ifrån alla ljudstörningar beror på att HiFi-anläggningen är defekt. Även kablar som dragits ur av misstag, defekta CD-skivor samt förbrukade batterier i fjärrkontrollen orsakar funktionsstörningar. Om nedanstående åtgärder inte kan avhjälpa störningen, var vänlig kontakta en TV-/radiohandel! Störning Inget ljud. HiFi-anläggningen reagerar inte när knapparna trycks in. Fjärrkontrollen fungerar inte. Dålig radiomottagning. CD-spelaren hoppar över låtar. CD-R eller CD-RW återges inte, eller återges dåligt. Möjlig orsak/åtgärd Volymen har ställts in för lågt, höj volymen. Hörlurar har anslutits, tag bort hörlurarna. Nätkablen har inte anslutits ordentligt, anslut nätkabeln ordentligt. Ljudet har stängts av (mute), deaktivera mute-funktionen. Elektrostatisk urladdning. Stäng av HiFi-anläggningen, dra ut nätkabeln och anslut den igen efter några sekunder eller tryck på»reset«. Batterierna är tomma, byt batterier. Fjärrkontrollen hålls för långt bort eller i fel vinkel gentemot HiFi-anläggningen. Svag antennsignal, kontrollera antennen. Svag FM-stereo-signal, koppla över till mono. Störningar orsakade av elektriska apparater som TV-apparater, videobandspelare, datorer, lysrör, termostater, motorer osv. Håll HiFi-anläggningen på avstånd från andra elektriska apparater. CD-skivan är skadad eller smutsig, byt skiva eller rengör. Funktionen PROGRAM (musikprogram) eller RANDOM är aktiverad. Stäng av funktionerna. Felaktiga program- och hårdvaruinställningar för CD-bränning, eller fel på CD-media. Kontrollera komponenterna till CD-brännaren/brännarprogrammet, eller använd en annan inspelningsbar CD. 144
