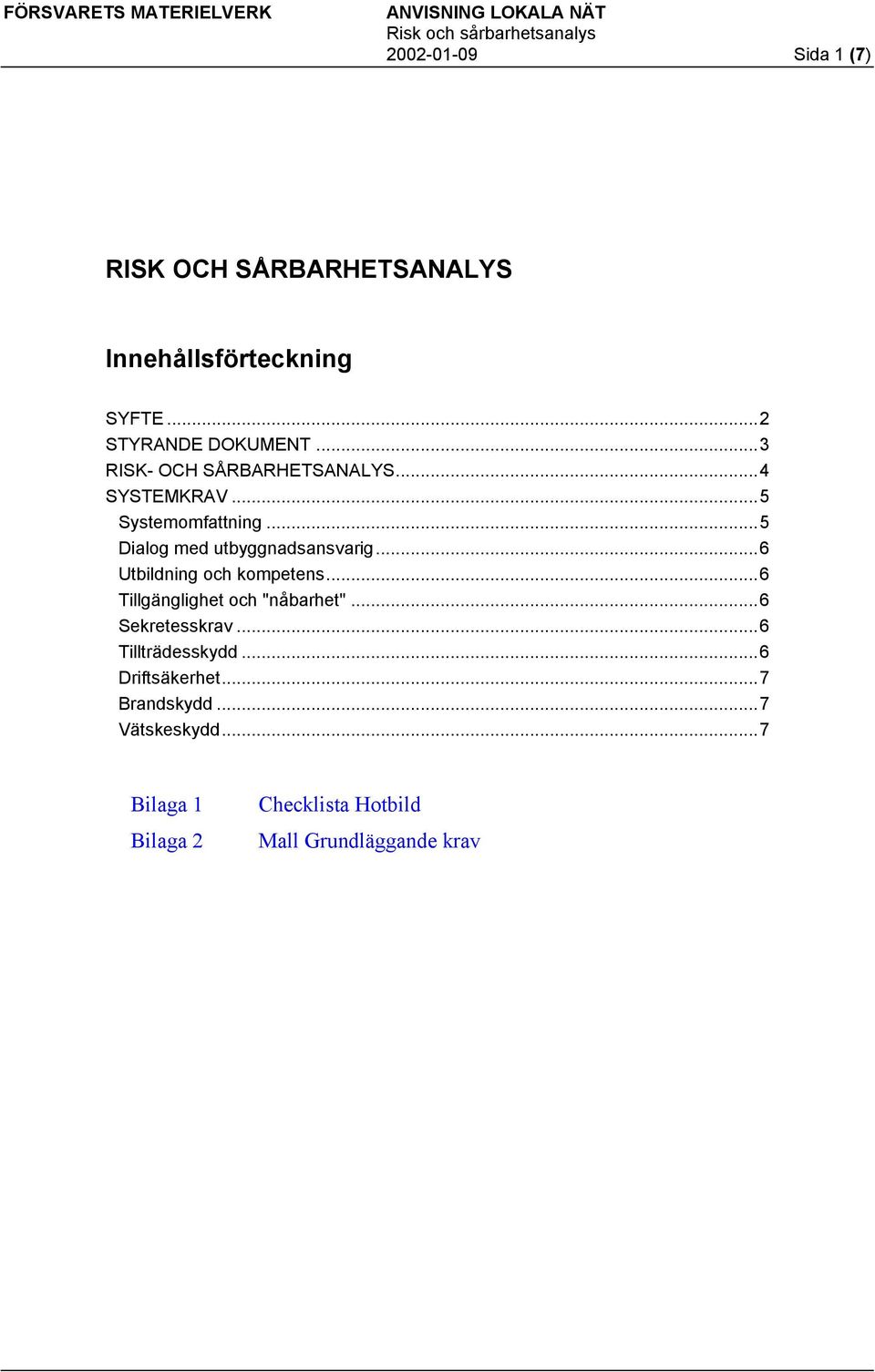

1 FÖRSVARETS MATERIELVERK ANVISNING LOKALA NÄT Sida 1 (7) RISK OCH SÅRBARHETSANALYS Innehållsförteckning SYFTE...2 STYRANDE DOKUMENT...3 RISK- OCH SÅRBARHETSANALYS...4 SYSTEMKRAV...5 Systemomfattning...5 Dialog med utbyggnadsansvarig...6 Utbildning och kompetens...6 Tillgänglighet och "nåbarhet"...6 Sekretesskrav...6 Tillträdesskydd...6 Driftsäkerhet...7 Brandskydd...7 Vätskeskydd...7 Bilaga 1 Bilaga 2 Checklista Hotbild Mall Grundläggande krav

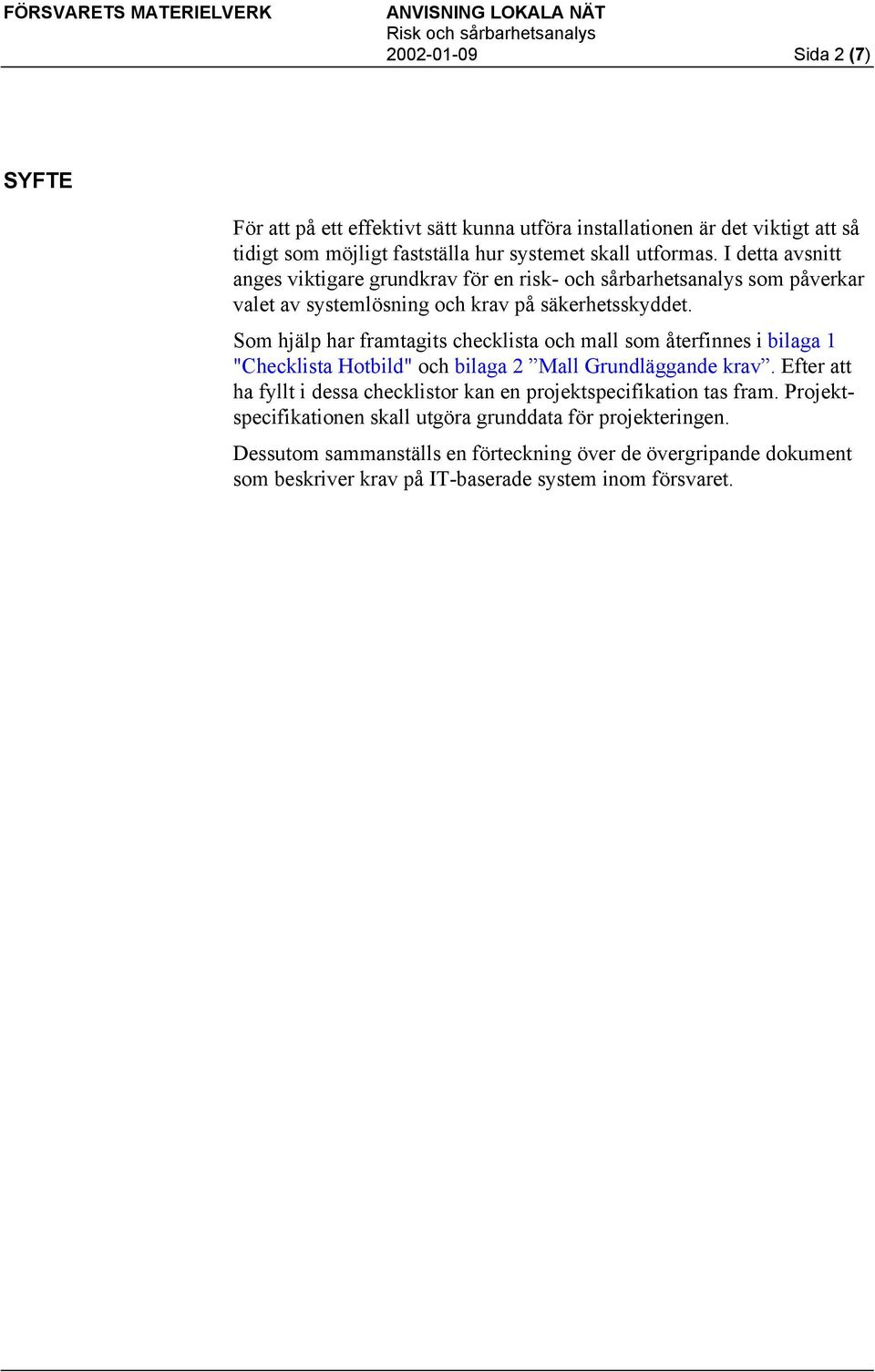

2 FÖRSVARETS MATERIELVERK ANVISNING LOKALA NÄT Sida 2 (7) SYFTE För att på ett effektivt sätt kunna utföra installationen är det viktigt att så tidigt som möjligt fastställa hur systemet skall utformas. I detta avsnitt anges viktigare grundkrav för en risk- och sårbarhetsanalys som påverkar valet av systemlösning och krav på säkerhetsskyddet. Som hjälp har framtagits checklista och mall som återfinnes i bilaga 1 "Checklista Hotbild" och bilaga 2 Mall Grundläggande krav. Efter att ha fyllt i dessa checklistor kan en projektspecifikation tas fram. Projektspecifikationen skall utgöra grunddata för projekteringen. Dessutom sammanställs en förteckning över de övergripande dokument som beskriver krav på IT-baserade system inom försvaret.

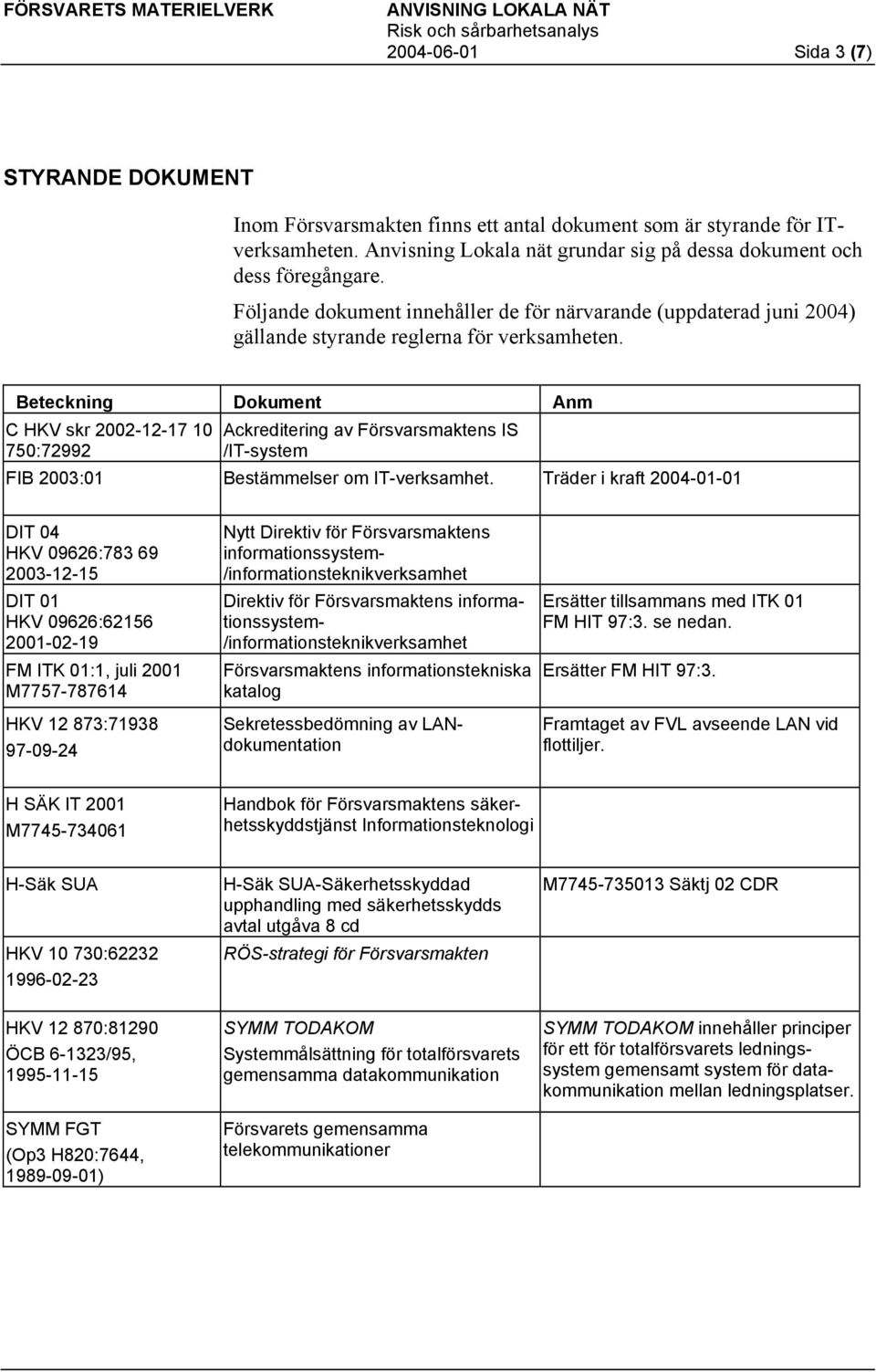

3 FÖRSVARETS MATERIELVERK ANVISNING LOKALA NÄT Sida 3 (7) STYRANDE DOKUMENT Inom Försvarsmakten finns ett antal dokument som är styrande för ITverksamheten. Anvisning Lokala nät grundar sig på dessa dokument och dess föregångare. Följande dokument innehåller de för närvarande (uppdaterad juni 2004) gällande styrande reglerna för verksamheten. Beteckning Dokument Anm C HKV skr :72992 Ackreditering av Försvarsmaktens IS /IT-system FIB 2003:01 Bestämmelser om IT-verksamhet. Träder i kraft DIT 04 HKV 09626: DIT 01 HKV 09626: FM ITK 01:1, juli 2001 M HKV : Nytt Direktiv för Försvarsmaktens informationssystem- /informationsteknikverksamhet Direktiv för Försvarsmaktens informa- tionssystem- /informationsteknikverksamhet Försvarsmaktens informationstekniska katalog Sekretessbedömning av LANdokumentation Ersätter tillsammans med ITK 01 FM HIT 97:3. se nedan. Ersätter FM HIT 97:3. Framtaget av FVL avseende LAN vid flottiljer. H SÄK IT 2001 M Handbok för Försvarsmaktens säkerhetsskyddstjänst Informationsteknologi H-Säk SUA HKV : H-Säk SUA-Säkerhetsskyddad upphandling med säkerhetsskydds avtal utgåva 8 cd RÖS-strategi för Försvarsmakten M Säktj 02 CDR HKV :81290 ÖCB /95, SYMM FGT (Op3 H820:7644, ) SYMM TODAKOM Systemmålsättning för totalförsvarets gemensamma datakommunikation Försvarets gemensamma telekommunikationer SYMM TODAKOM innehåller principer för ett för totalförsvarets ledningssystem gemensamt system för datakommunikation mellan ledningsplatser.

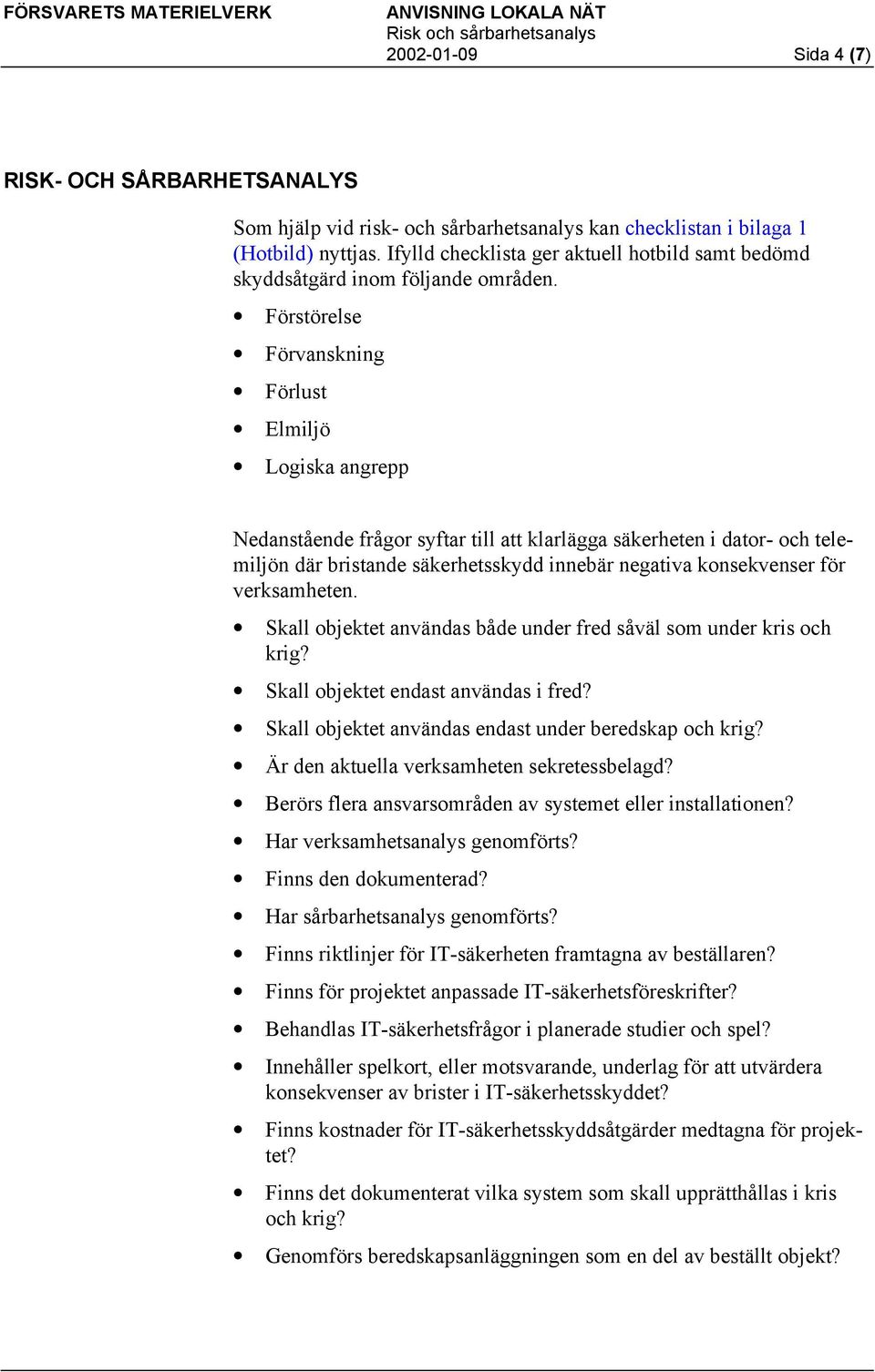

4 FÖRSVARETS MATERIELVERK ANVISNING LOKALA NÄT Sida 4 (7) RISK- OCH SÅRBARHETSANALYS Som hjälp vid risk- och sårbarhetsanalys kan checklistan i bilaga 1 (Hotbild) nyttjas. Ifylld checklista ger aktuell hotbild samt bedömd skyddsåtgärd inom följande områden. Förstörelse Förvanskning Förlust Elmiljö Logiska angrepp Nedanstående frågor syftar till att klarlägga säkerheten i dator- och telemiljön där bristande säkerhetsskydd innebär negativa konsekvenser för verksamheten. Skall objektet användas både under fred såväl som under kris och krig? Skall objektet endast användas i fred? Skall objektet användas endast under beredskap och krig? Är den aktuella verksamheten sekretessbelagd? Berörs flera ansvarsområden av systemet eller installationen? Har verksamhetsanalys genomförts? Finns den dokumenterad? Har sårbarhetsanalys genomförts? Finns riktlinjer för IT-säkerheten framtagna av beställaren? Finns för projektet anpassade IT-säkerhetsföreskrifter? Behandlas IT-säkerhetsfrågor i planerade studier och spel? Innehåller spelkort, eller motsvarande, underlag för att utvärdera konsekvenser av brister i IT-säkerhetsskyddet? Finns kostnader för IT-säkerhetsskyddsåtgärder medtagna för projektet? Finns det dokumenterat vilka system som skall upprätthållas i kris och krig? Genomförs beredskapsanläggningen som en del av beställt objekt?

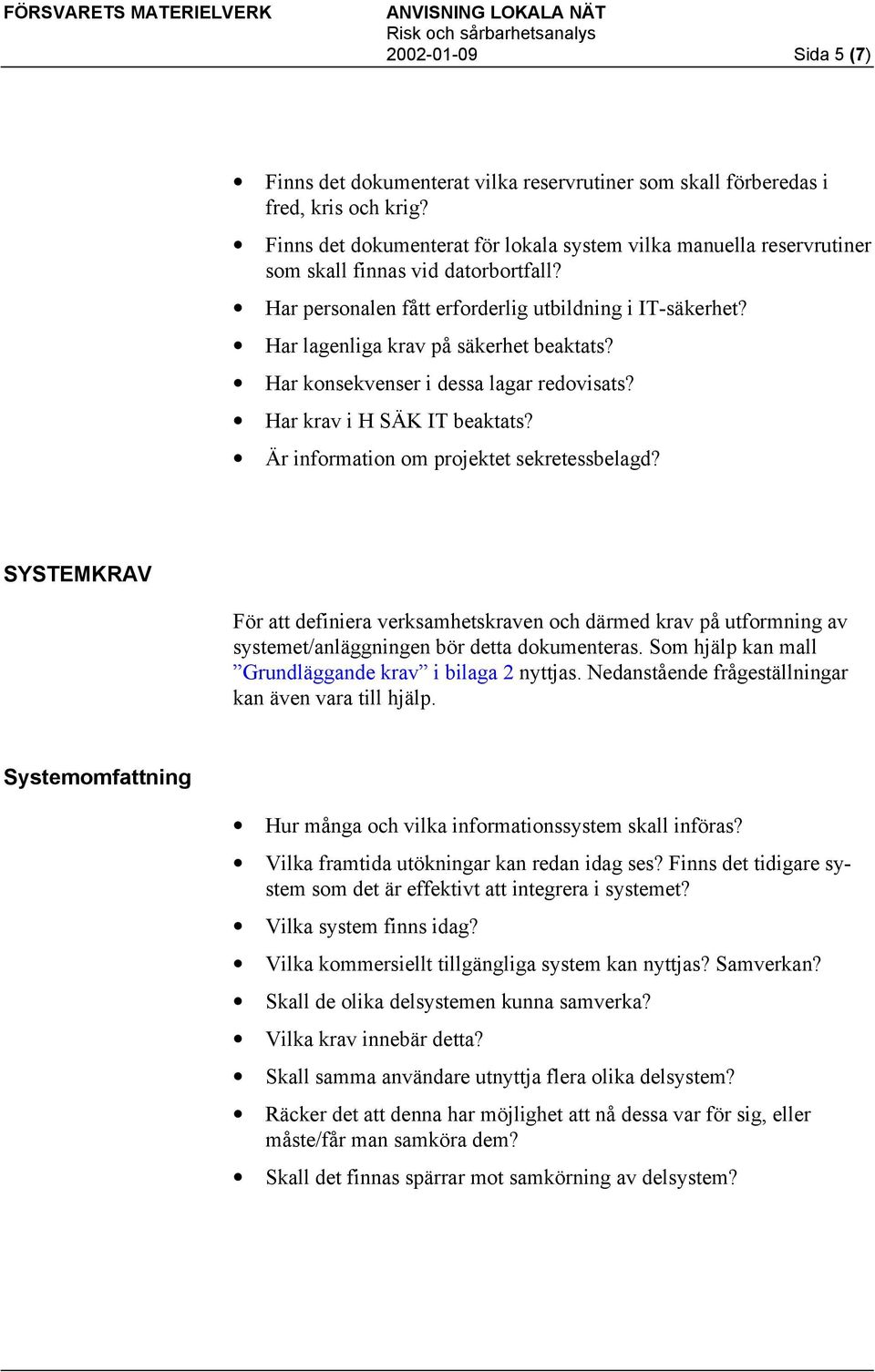

5 FÖRSVARETS MATERIELVERK ANVISNING LOKALA NÄT Sida 5 (7) Finns det dokumenterat vilka reservrutiner som skall förberedas i fred, kris och krig? Finns det dokumenterat för lokala system vilka manuella reservrutiner som skall finnas vid datorbortfall? Har personalen fått erforderlig utbildning i IT-säkerhet? Har lagenliga krav på säkerhet beaktats? Har konsekvenser i dessa lagar redovisats? Har krav i H SÄK IT beaktats? Är information om projektet sekretessbelagd? SYSTEMKRAV För att definiera verksamhetskraven och därmed krav på utformning av systemet/anläggningen bör detta dokumenteras. Som hjälp kan mall Grundläggande krav i bilaga 2 nyttjas. Nedanstående frågeställningar kan även vara till hjälp. Systemomfattning Hur många och vilka informationssystem skall införas? Vilka framtida utökningar kan redan idag ses? Finns det tidigare system som det är effektivt att integrera i systemet? Vilka system finns idag? Vilka kommersiellt tillgängliga system kan nyttjas? Samverkan? Skall de olika delsystemen kunna samverka? Vilka krav innebär detta? Skall samma användare utnyttja flera olika delsystem? Räcker det att denna har möjlighet att nå dessa var för sig, eller måste/får man samköra dem? Skall det finnas spärrar mot samkörning av delsystem?

6 FÖRSVARETS MATERIELVERK ANVISNING LOKALA NÄT Sida 6 (7) Dialog med utbyggnadsansvarig I dialogen med verksamhetsstället är det mycket viktigt att såväl projekteringsansvarige som brukaren är medvetna om vilka krav som ställs upp och vad de innebär. Det är därför viktigt att skriva noggranna protokoll från dialogtillfällena och sammanställa dessa till krav. I de fall krav är motstridiga skall detta så snart det uppmärksammas tas upp i dialogen för beslutande bedömning. Utbildning och kompetens Dokumentation av systemet samt utbildning av personal som ingår i projektet måste säkerställas. För att handha, underhålla och nyttja en installation av den komplexitet som ett nät med nödvändighet innebär krävs stora utbildningsinsatser för att skapa och vidmakthålla erforderlig kompetens hos driftpersonalen. Tillgänglighet och "nåbarhet" Vilken tillgänglighet skall systemet ha, dvs hur ofta får systemet vara otillgängligt, respektive hur lätt skall det vara att komma åt systemet, t ex från valfri arbetsplats i nätet? Sekretesskrav Sekretesskrav ställer krav på begränsningar i åtkomst, verifiering, validering och loggning, varför dessa krav ofta upplevs som motstridiga mot tillgänglighets- och nåbarhetskraven ovan. Tillträdesskydd Vilka skall ha tillträde till lokaler för systemet. Dessa lokaler är t ex datorhallar, kommunikationsrum, nätknutpunkter, kabelbrunnar, skarvpunkter etc.

7 FÖRSVARETS MATERIELVERK ANVISNING LOKALA NÄT Sida 7 (7) Driftsäkerhet De driftsäkerhetskrav som verksamheten ställer på systemet skall fastställas. Det är viktigt att kraven inte sätts högre än nödvändigt, då dessa krav är ytterst kostnadsdrivande. Utgående från kraven bestäms vilka drift- och underhållsresurser som krävs för att uppfylla dessa. Brandskydd Hur länge skall system och lokaler tåla brand innan driften störs? Rutiner för att skydda sig efter brand, t ex förvaring av back-uper och systemåterskapande dokumentation på annan brandskyddad plats i annan brandcell. Planläggning för åtgärder vid brand eller annan katastrof. Avtal om reservutrustning m m. Vätskeskydd Finns risker för inträngande vatten eller andra vätskor? Tak, avlopp, tappvatten genom lokalen, radiatorsystem, kylanläggning?

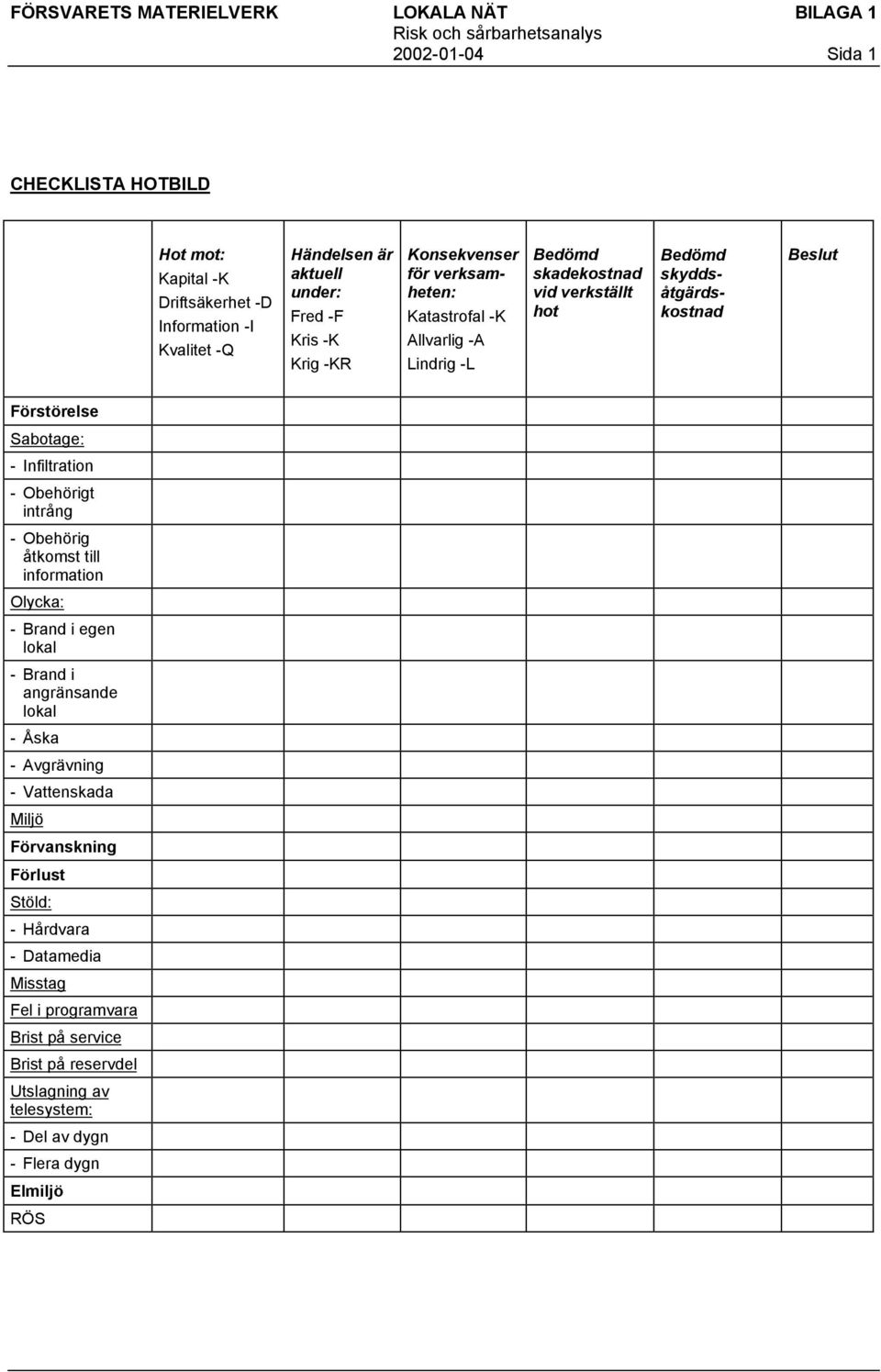

8 FÖRSVARETS MATERIELVERK LOKALA NÄT BILAGA Sida 1 CHECKLISTA HOTBILD Hot mot: Kapital -K Driftsäkerhet -D Information -I Kvalitet -Q Händelsen är aktuell under: Fred -F Kris -K Krig -KR Konsekvenser för verksamheten: Katastrofal -K Allvarlig -A Lindrig -L Bedömd skadekostnad vid verkställt hot Bedömd skyddsåtgärdskostnad Beslut Förstörelse Sabotage: - Infiltration - Obehörigt intrång - Obehörig åtkomst till information Olycka: - Brand i egen lokal - Brand i angränsande lokal - Åska - Avgrävning - Vattenskada Miljö Förvanskning Förlust Stöld: - Hårdvara - Datamedia Misstag Fel i programvara Brist på service Brist på reservdel Utslagning av telesystem: - Del av dygn - Flera dygn Elmiljö RÖS

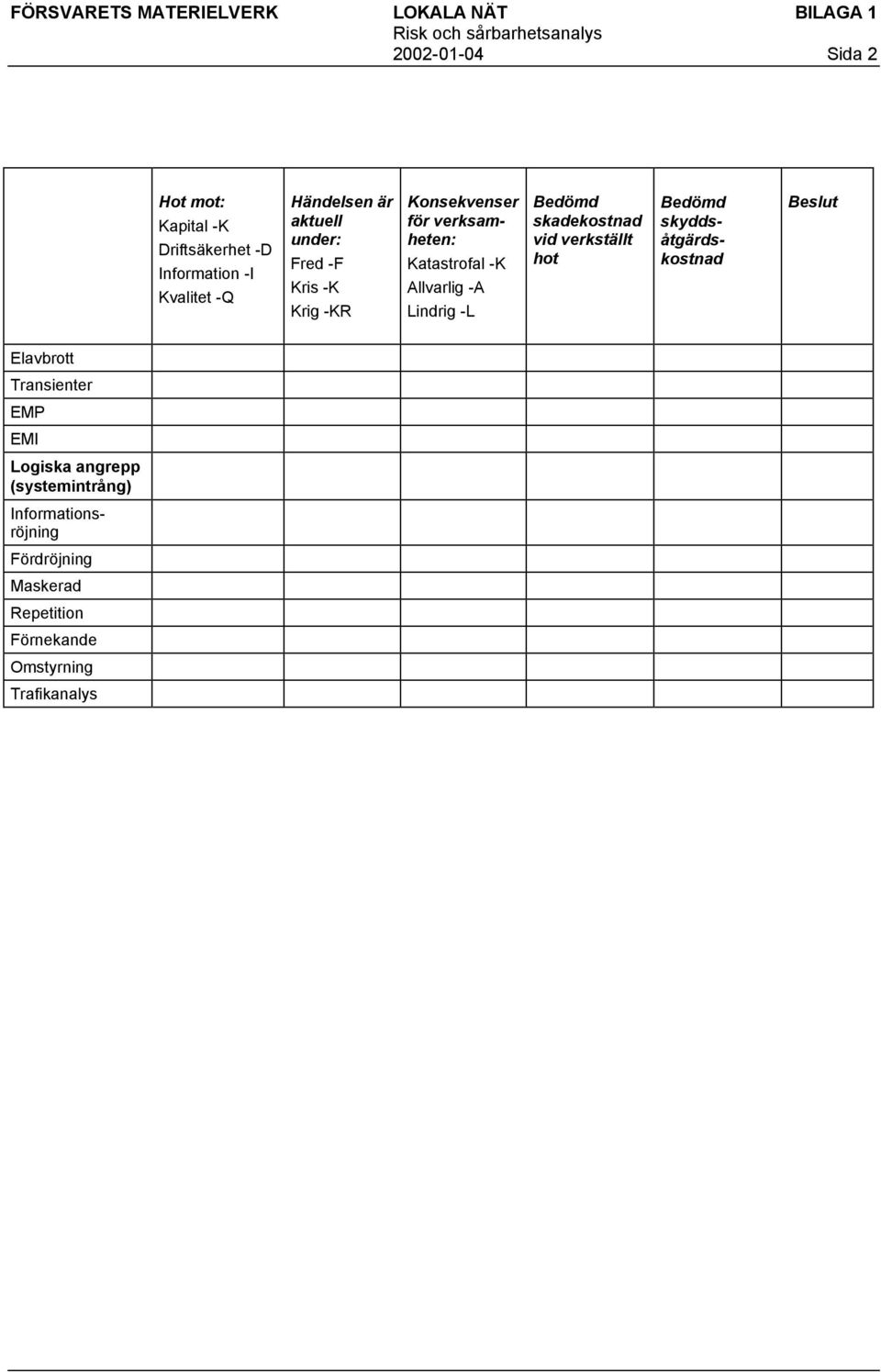

9 FÖRSVARETS MATERIELVERK LOKALA NÄT BILAGA Sida 2 Hot mot: Kapital -K Driftsäkerhet -D Information -I Kvalitet -Q Händelsen är aktuell under: Fred -F Kris -K Krig -KR Konsekvenser för verksamheten: Katastrofal -K Allvarlig -A Lindrig -L Bedömd skadekostnad vid verkställt hot Bedömd skyddsåtgärdskostnad Beslut Elavbrott Transienter EMP EMI Logiska angrepp (systemintrång) Informationsröjning Fördröjning Maskerad Repetition Förnekande Omstyrning Trafikanalys

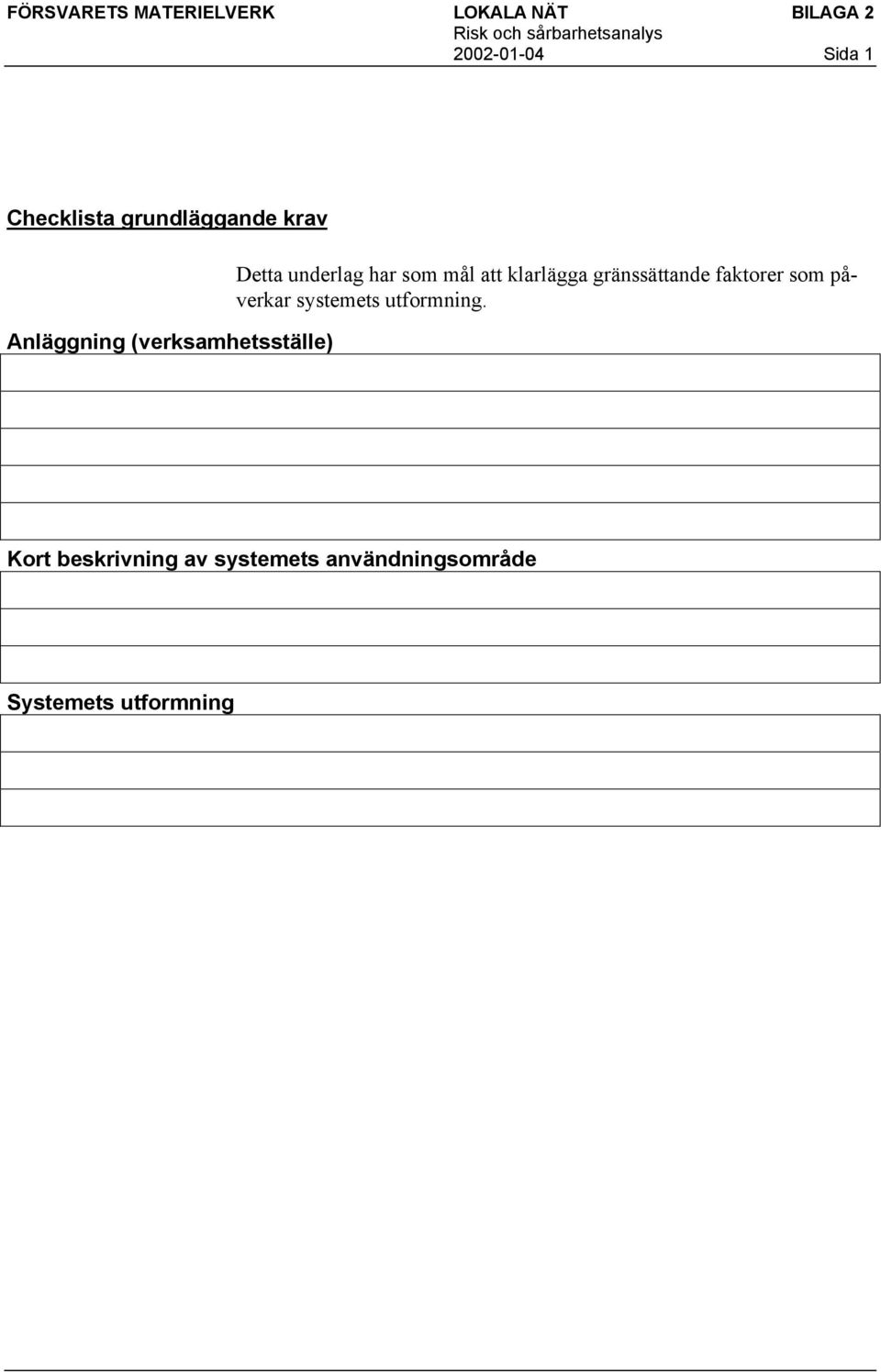

10 Sida 1 Checklista grundläggande krav Anläggning (verksamhetsställe) Detta underlag har som mål att klarlägga gränssättande faktorer som påverkar systemets utformning. Kort beskrivning av systemets användningsområde Systemets utformning

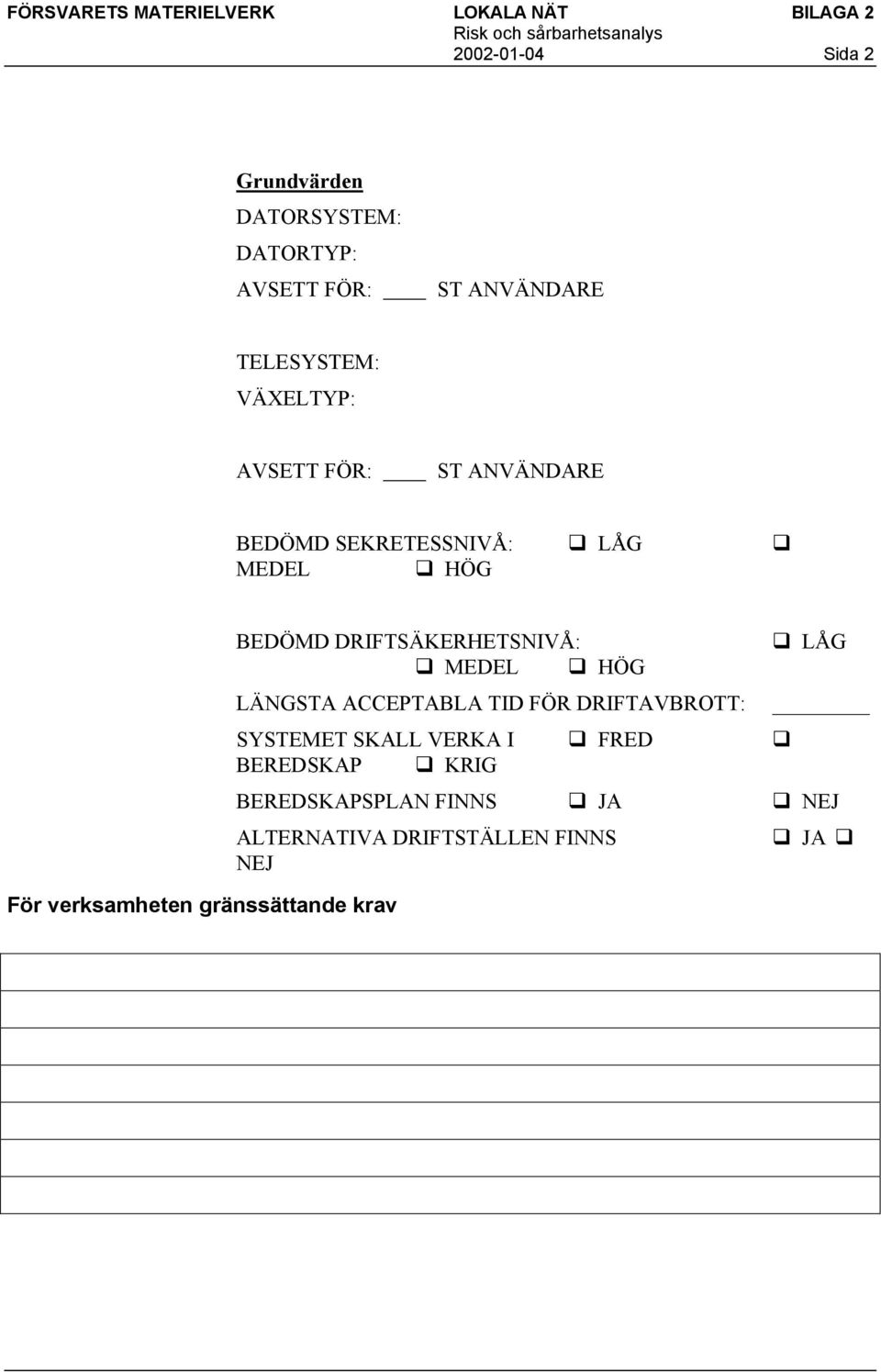

11 Sida 2 Grundvärden DATORSYSTEM: DATORTYP: AVSETT FÖR: ST ANVÄNDARE TELESYSTEM: VÄXELTYP: AVSETT FÖR: ST ANVÄNDARE BEDÖMD SEKRETESSNIVÅ: LÅG MEDEL HÖG För verksamheten gränssättande krav BEDÖMD DRIFTSÄKERHETSNIVÅ: MEDEL HÖG LÄNGSTA ACCEPTABLA TID FÖR DRIFTAVBROTT: SYSTEMET SKALL VERKA I FRED BEREDSKAP KRIG LÅG BEREDSKAPSPLAN FINNS JA NEJ ALTERNATIVA DRIFTSTÄLLEN FINNS NEJ JA

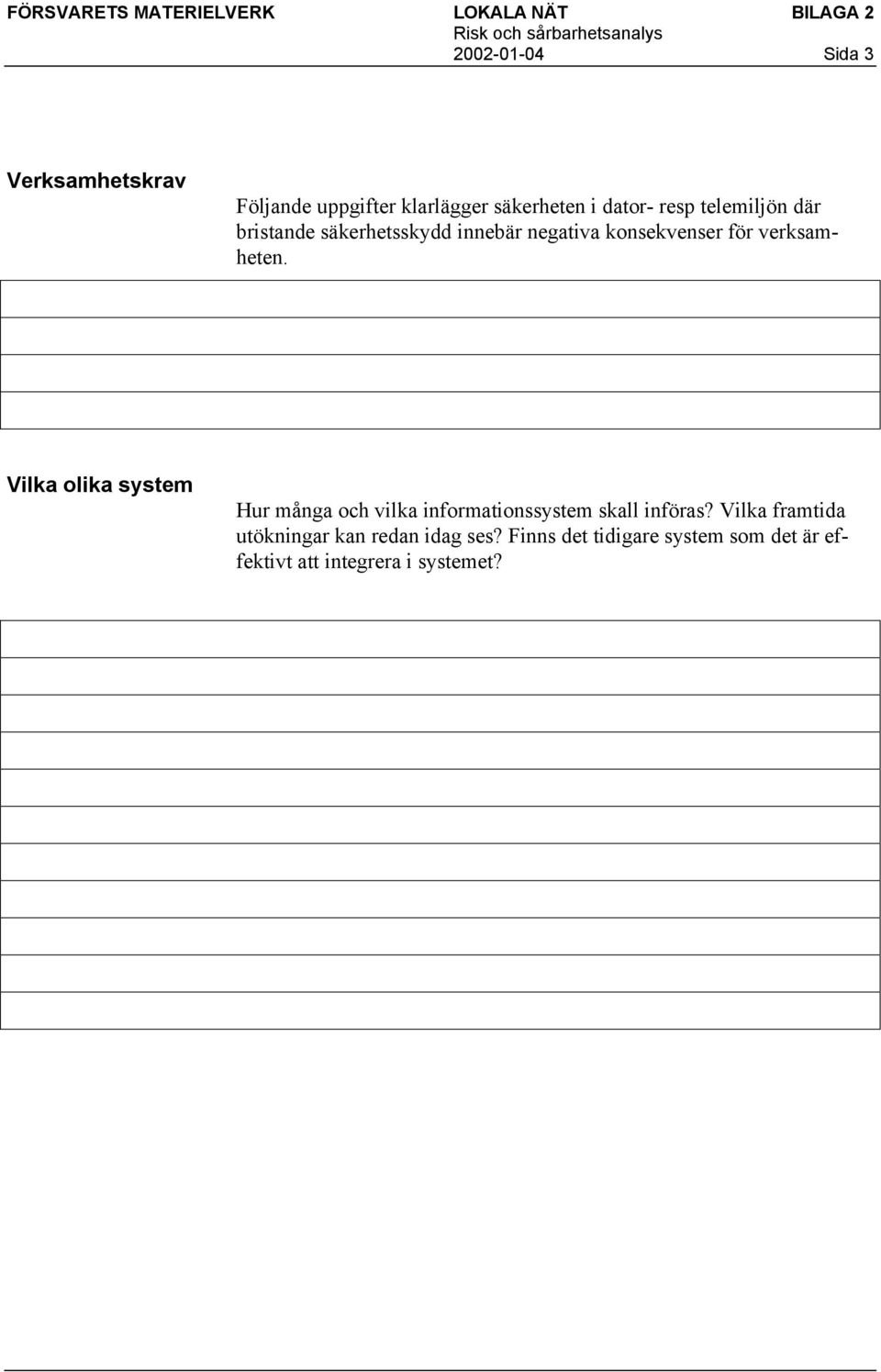

12 Sida 3 Verksamhetskrav Följande uppgifter klarlägger säkerheten i dator- resp telemiljön där bristande säkerhetsskydd innebär negativa konsekvenser för verksamheten. Vilka olika system Hur många och vilka informationssystem skall införas? Vilka framtida utökningar kan redan idag ses? Finns det tidigare system som det är effektivt att integrera i systemet?

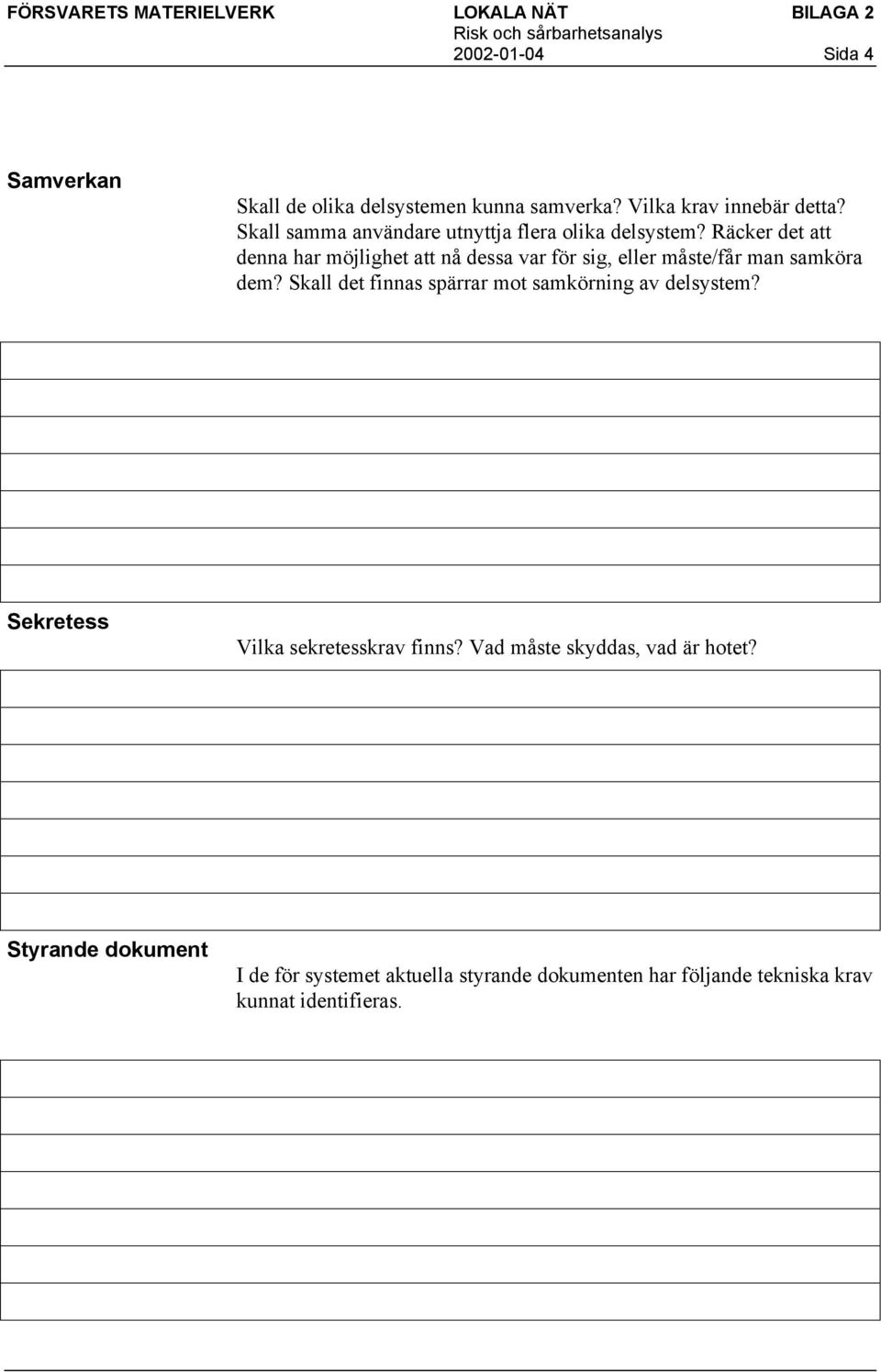

13 Sida 4 Samverkan Skall de olika delsystemen kunna samverka? Vilka krav innebär detta? Skall samma användare utnyttja flera olika delsystem? Räcker det att denna har möjlighet att nå dessa var för sig, eller måste/får man samköra dem? Skall det finnas spärrar mot samkörning av delsystem? Sekretess Vilka sekretesskrav finns? Vad måste skyddas, vad är hotet? Styrande dokument I de för systemet aktuella styrande dokumenten har följande tekniska krav kunnat identifieras.

14 Sida 5 Krav i TTEM I de fall systemkrav finns beskrivna i TTEM skall dessa utnyttjas som systemkrav. Mängder och omfattning Antal datorer, förbindelser, kapacitet och media. Hur skall nätet se ut?

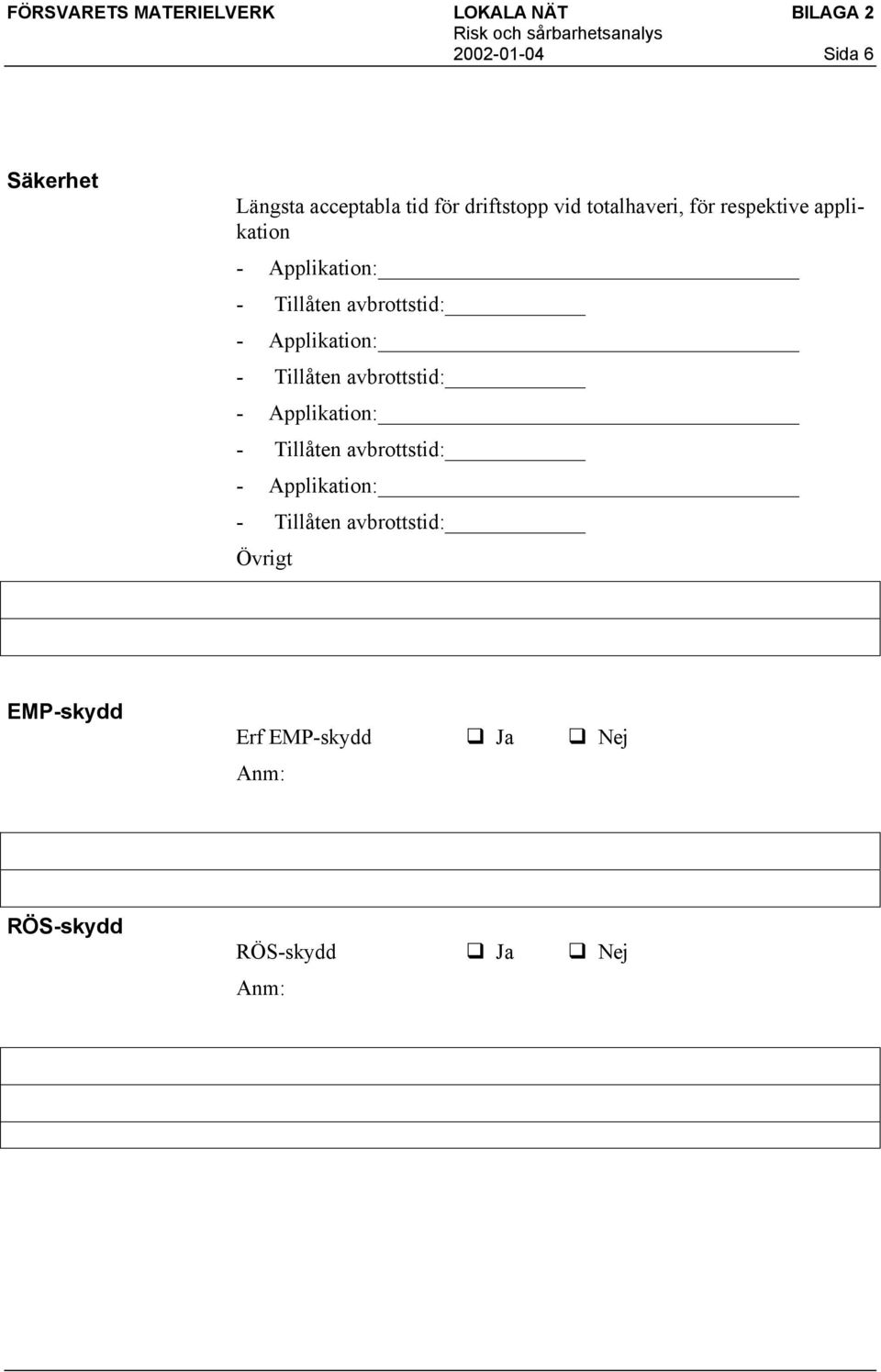

15 Sida 6 Säkerhet Längsta acceptabla tid för driftstopp vid totalhaveri, för respektive applikation - Applikation: - Tillåten avbrottstid: - Applikation: - Tillåten avbrottstid: - Applikation: - Tillåten avbrottstid: - Applikation: - Tillåten avbrottstid: Övrigt EMP-skydd Erf EMP-skydd Ja Nej Anm: RÖS-skydd RÖS-skydd Ja Nej Anm:

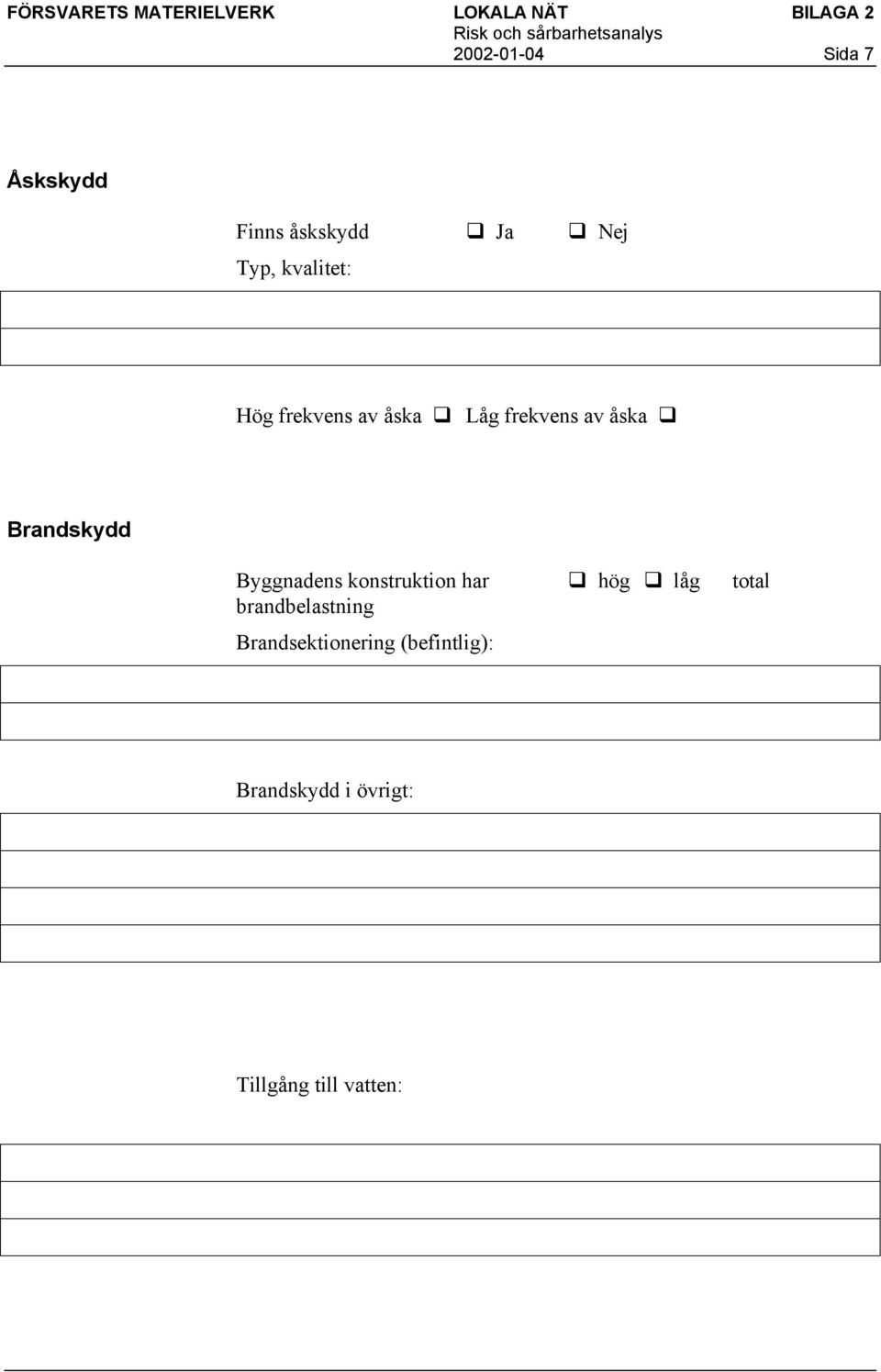

16 Sida 7 Åskskydd Finns åskskydd Ja Nej Typ, kvalitet: Hög frekvens av åska Låg frekvens av åska Brandskydd Byggnadens konstruktion har hög låg total brandbelastning Brandsektionering (befintlig): Brandskydd i övrigt: Tillgång till vatten:

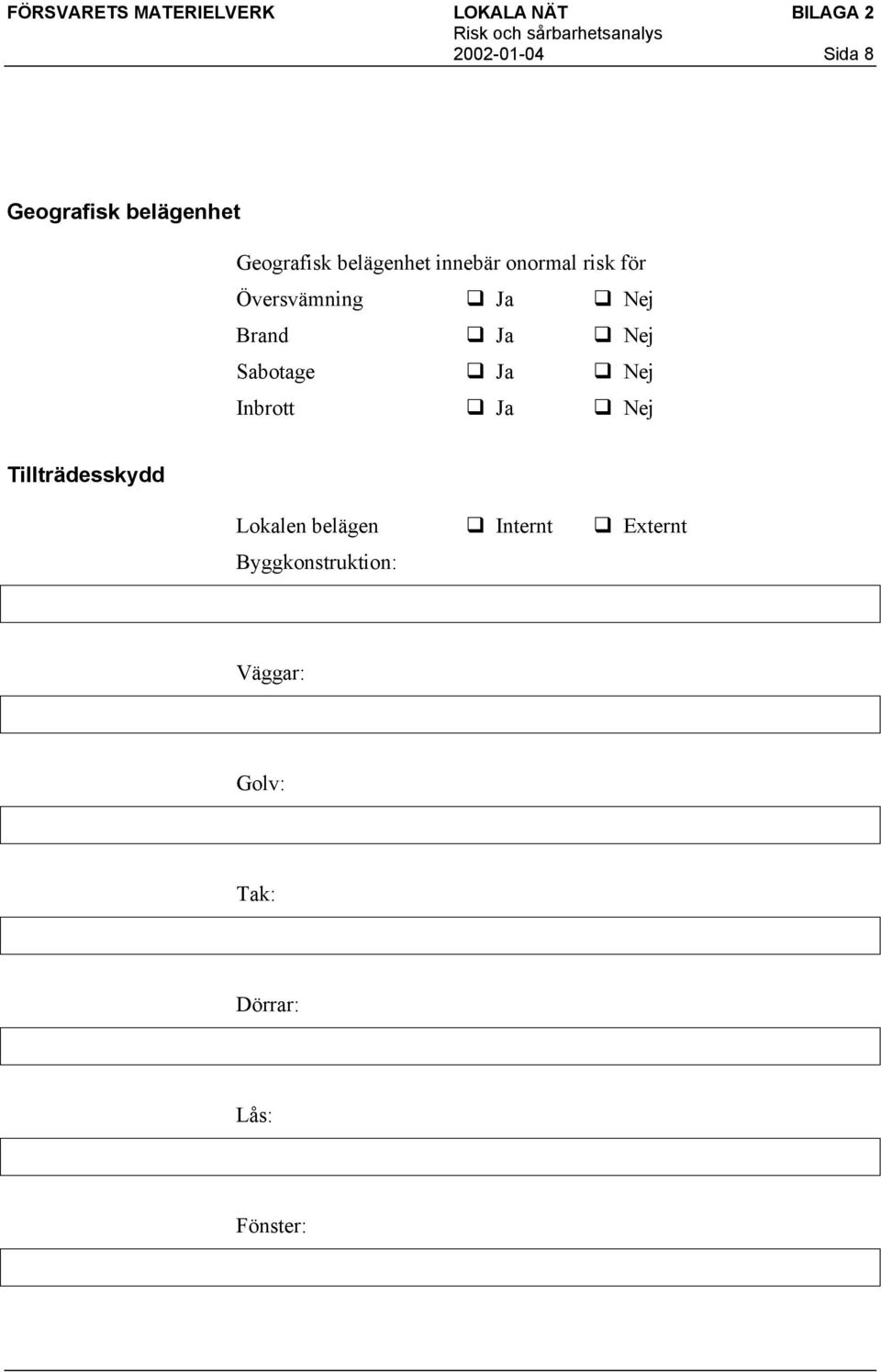

17 Sida 8 Geografisk belägenhet Geografisk belägenhet innebär onormal risk för Översvämning Ja Nej Brand Ja Nej Sabotage Ja Nej Inbrott Ja Nej Tillträdesskydd Lokalen belägen Internt Externt Byggkonstruktion: Väggar: Golv: Tak: Dörrar: Lås: Fönster:

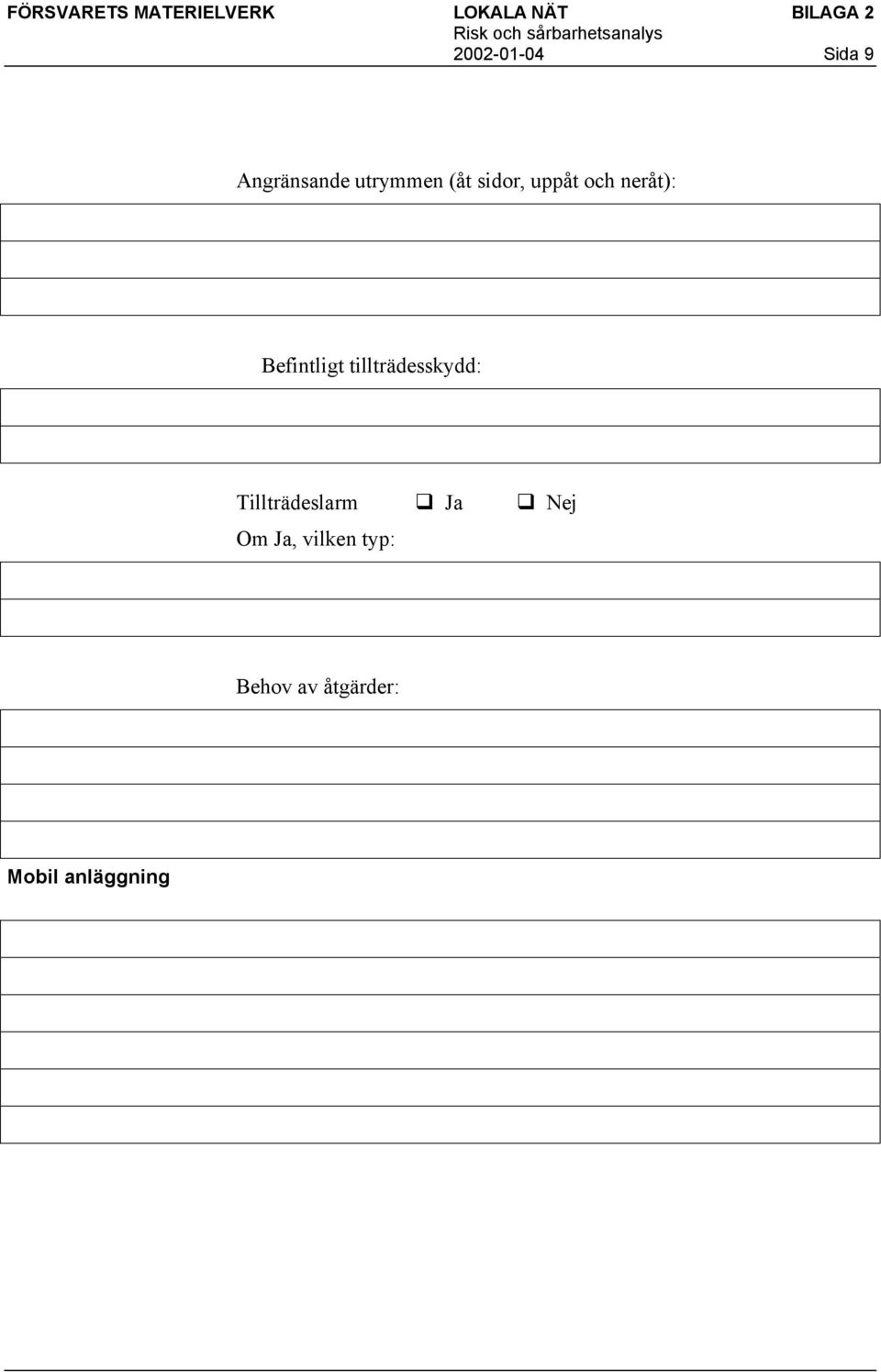

18 Sida 9 Angränsande utrymmen (åt sidor, uppåt och neråt): Befintligt tillträdesskydd: Tillträdeslarm Ja Nej Om Ja, vilken typ: Behov av åtgärder: Mobil anläggning

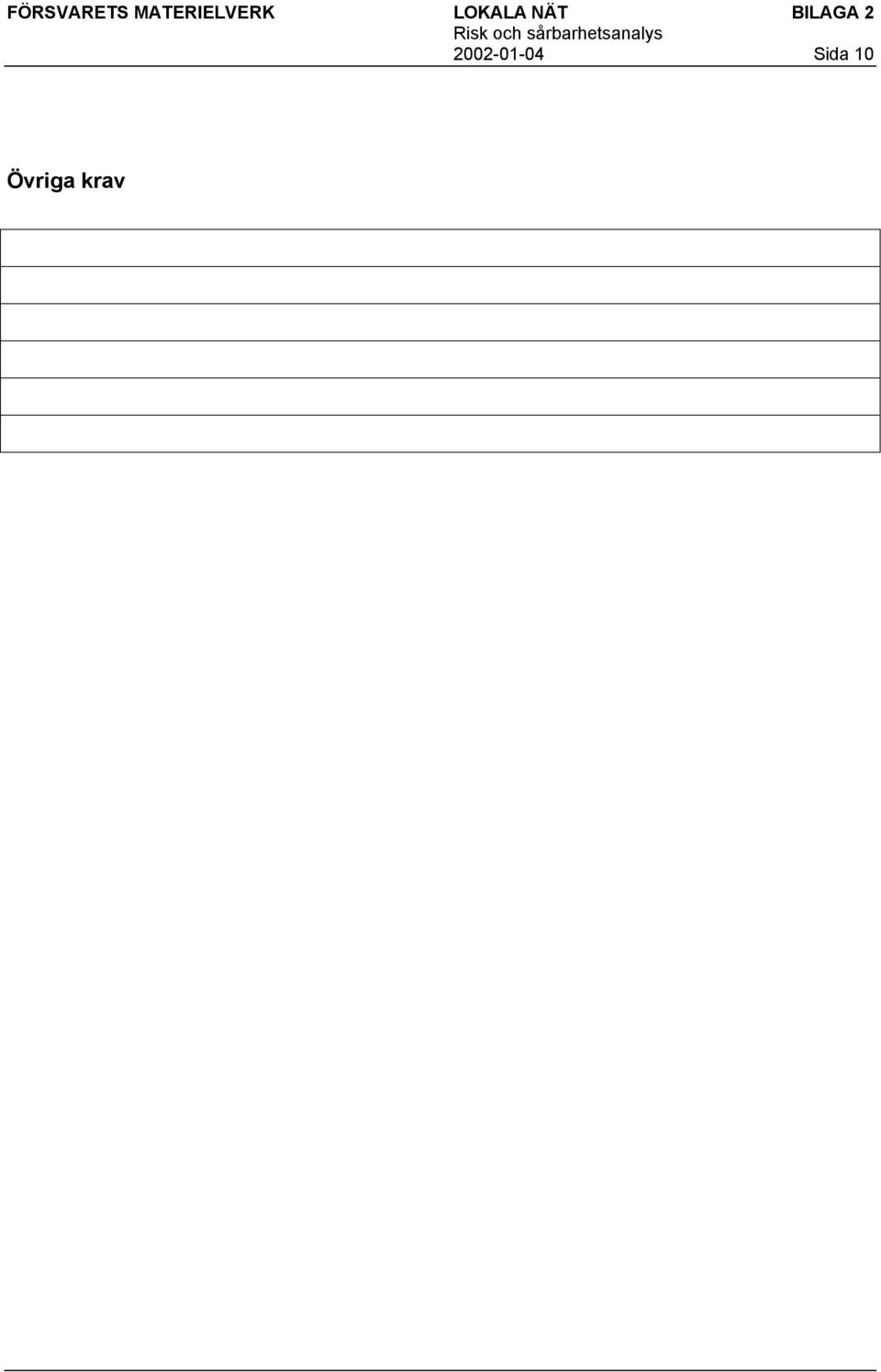

19 Sida 10 Övriga krav
