1 Luft, broms, kem, rostskydd och filtrering 115

2 INNEHÅLLSFÖRTECKNING Sid nr TVÄTTAGGREGAT 117 KONCENTRATSPRUTOR 118 BROMSLUFTARE DÄCKPÅFYLLARE TRYCKLUFTSUTRUSTNING 125 UTLOPPSHANDTAG, FOGPISTOL 126 BRÄNSLESUG 127 KYLVÄTSKEAGGREGAT, SYSTEM BLANDNINGSAGGREGAT, ROSTSKYDDSPUMPAR 130 ABSORBERINGSMATERIAL

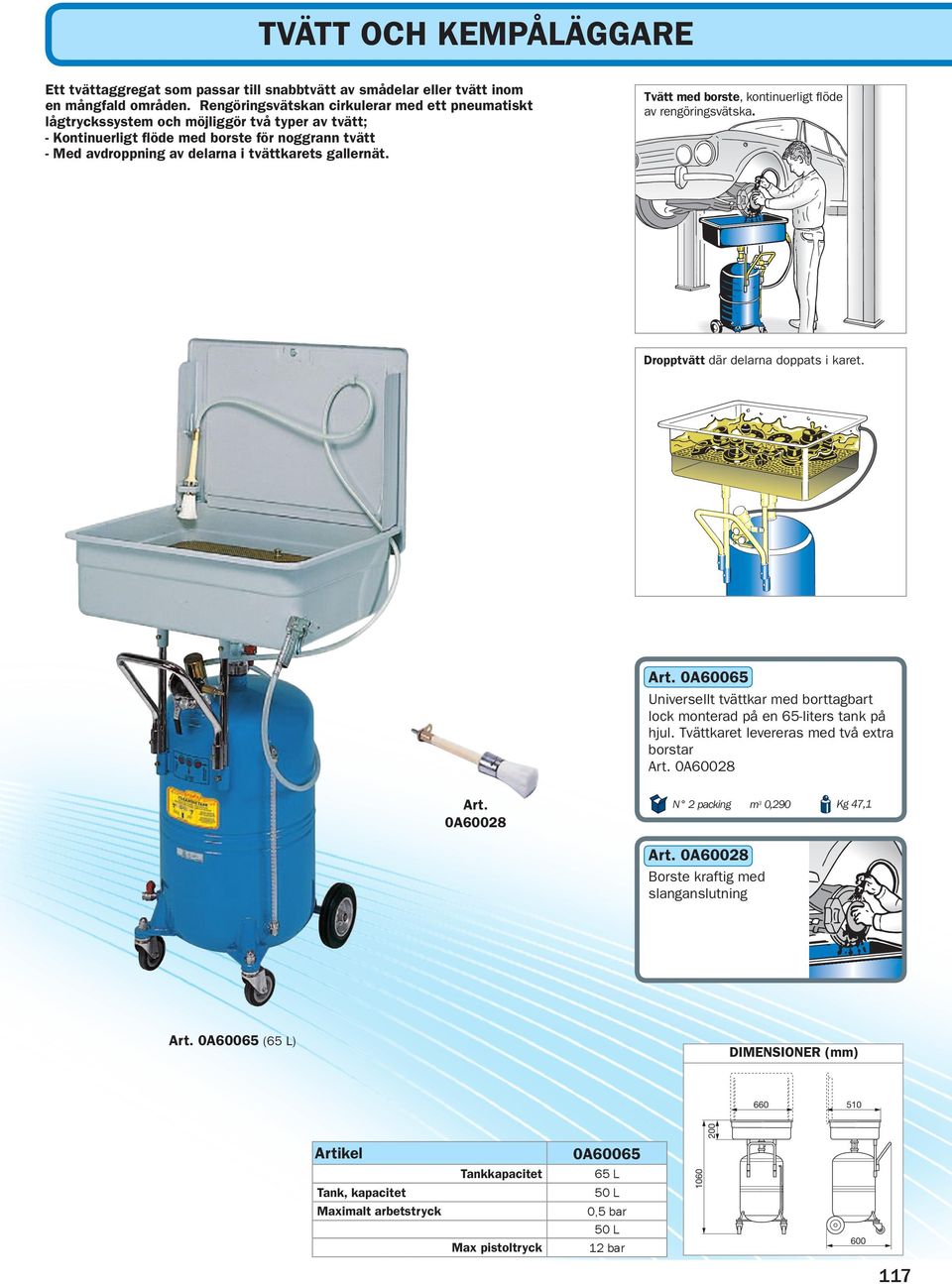

3 TVÄTT OCH KEMPÅLÄGGARE Ett tvättaggregat som passar till snabbtvätt av smådelar eller tvätt inom en mångfald områden. Rengöringsvätskan cirkulerar med ett pneumatiskt lågtryckssystem och möjliggör två typer av tvätt; - Kontinuerligt flöde med borste för noggrann tvätt - Med avdroppning av delarna i tvättkarets gallernät. Tvätt med borste, kontinuerligt flöde av rengöringsvätska. Dropptvätt där delarna doppats i karet. Art. 0A60065 Universellt tvättkar med borttagbart lock monterad på en 65-liters tank på hjul. Tvättkaret levereras med två extra borstar Art. 0A60028 Art. 0A60028 N 2 packing m 3 0,290 Kg 47,1 Art. 0A60028 Borste kraftig med slanganslutning Art. 0A60065 (65 L) DIMENSIONER (mm) Artikel 0A60065 Tank, kapacitet Tankkapacitet 65 L 50 L 1060 Maximalt arbetstryck Max pistoltryck 0,5 bar 50 L 12 bar

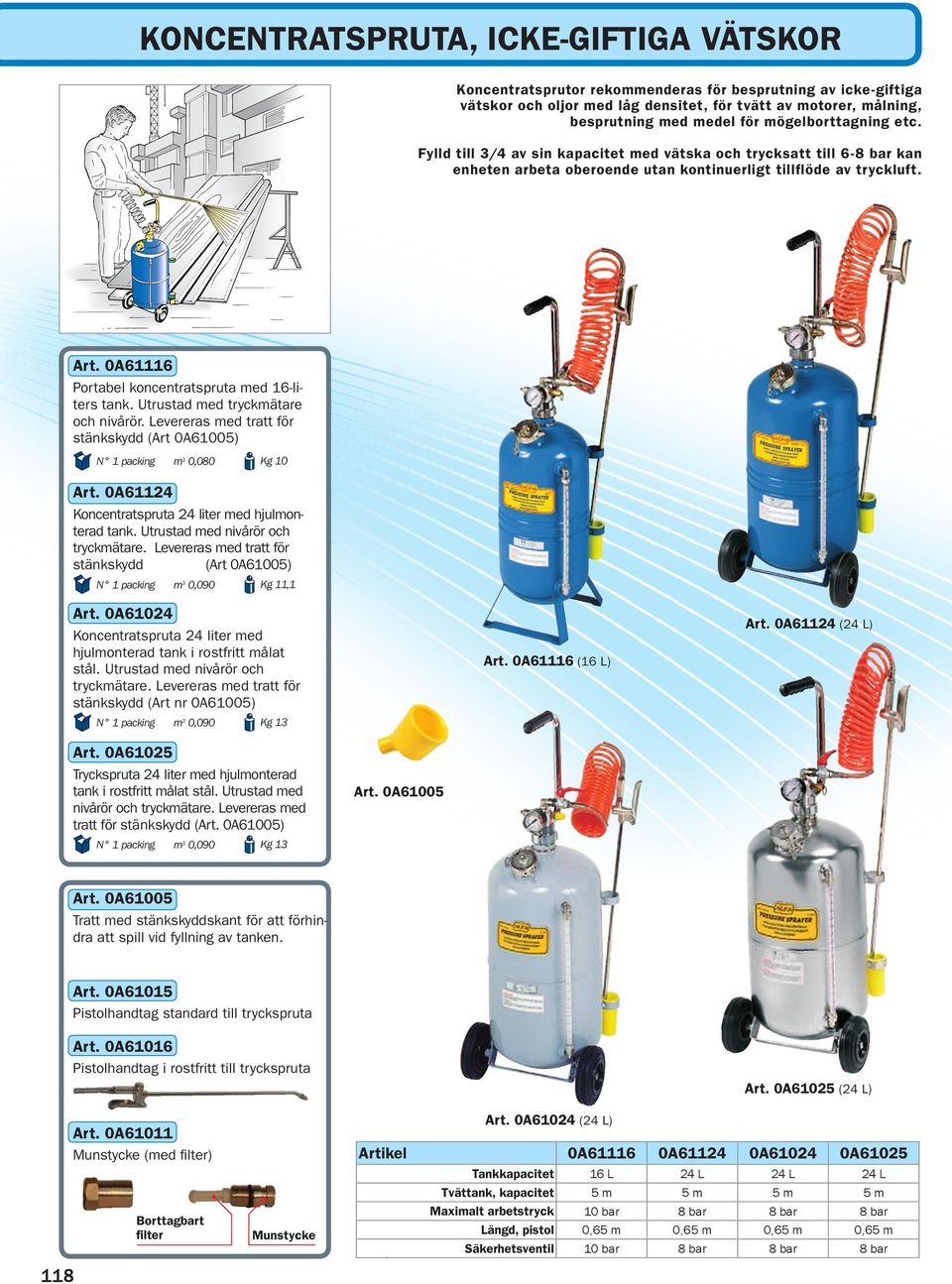

4 KONCENTRATSPRUTA, ICKE-GIFTIGA VÄTSKOR Koncentratsprutor rekommenderas för besprutning av icke-giftiga vätskor och oljor med låg densitet, för tvätt av motorer, målning, besprutning med medel för mögelborttagning etc. Fylld till 3/4 av sin kapacitet med vätska och trycksatt till 6-8 bar kan enheten arbeta oberoende utan kontinuerligt tillflöde av tryckluft. Art. 0A61116 Portabel koncentratspruta med 16-liters tank. Utrustad med tryckmätare och nivårör. Levereras med tratt för stänkskydd (Art 0A61005) N 1 packing m 3 0,080 Kg 10 Art. 0A61124 Koncentratspruta 24 liter med hjulmonterad tank. Utrustad med nivårör och tryckmätare. Levereras med tratt för stänkskydd (Art 0A61005) N 1 packing m 3 0,090 Kg 11,1 Art. 0A61024 Koncentratspruta 24 liter med hjulmonterad tank i rostfritt målat stål. Utrustad med nivårör och tryckmätare. Levereras med tratt för stänkskydd (Art nr 0A61005) N 1 packing m 3 0,090 Kg 13 Art. 0A61116 (16 L) Art. 0A61124 (24 L) Art. 0A61025 Tryckspruta 24 liter med hjulmonterad tank i rostfritt målat stål. Utrustad med nivårör och tryckmätare. Levereras med tratt för stänkskydd (Art. 0A61005) N 1 packing m 3 0,090 Kg 13 Art. 0A61005 Art. 0A61005 Tratt med stänkskyddskant för att förhindra att spill vid fyllning av tanken. Art. 0A61015 Pistolhandtag standard till tryckspruta Art. 0A61016 Pistolhandtag i rostfritt till tryckspruta Art. 0A61025 (24 L) 118 Art. 0A61011 Munstycke (med filter) Borttagbart filter Munstycke Art. 0A61024 (24 L) Artikel 0A A A A61025 Tankkapacitet 16 L 24 L 24 L 24 L Tvättank, kapacitet 5 m 5 m 5 m 5 m Maximalt arbetstryck 10 bar 8 bar 8 bar 8 bar Längd, pistol 0,65 m 0,65 m 0,65 m 0,65 m Säkerhetsventil 10 bar 8 bar 8 bar 8 bar

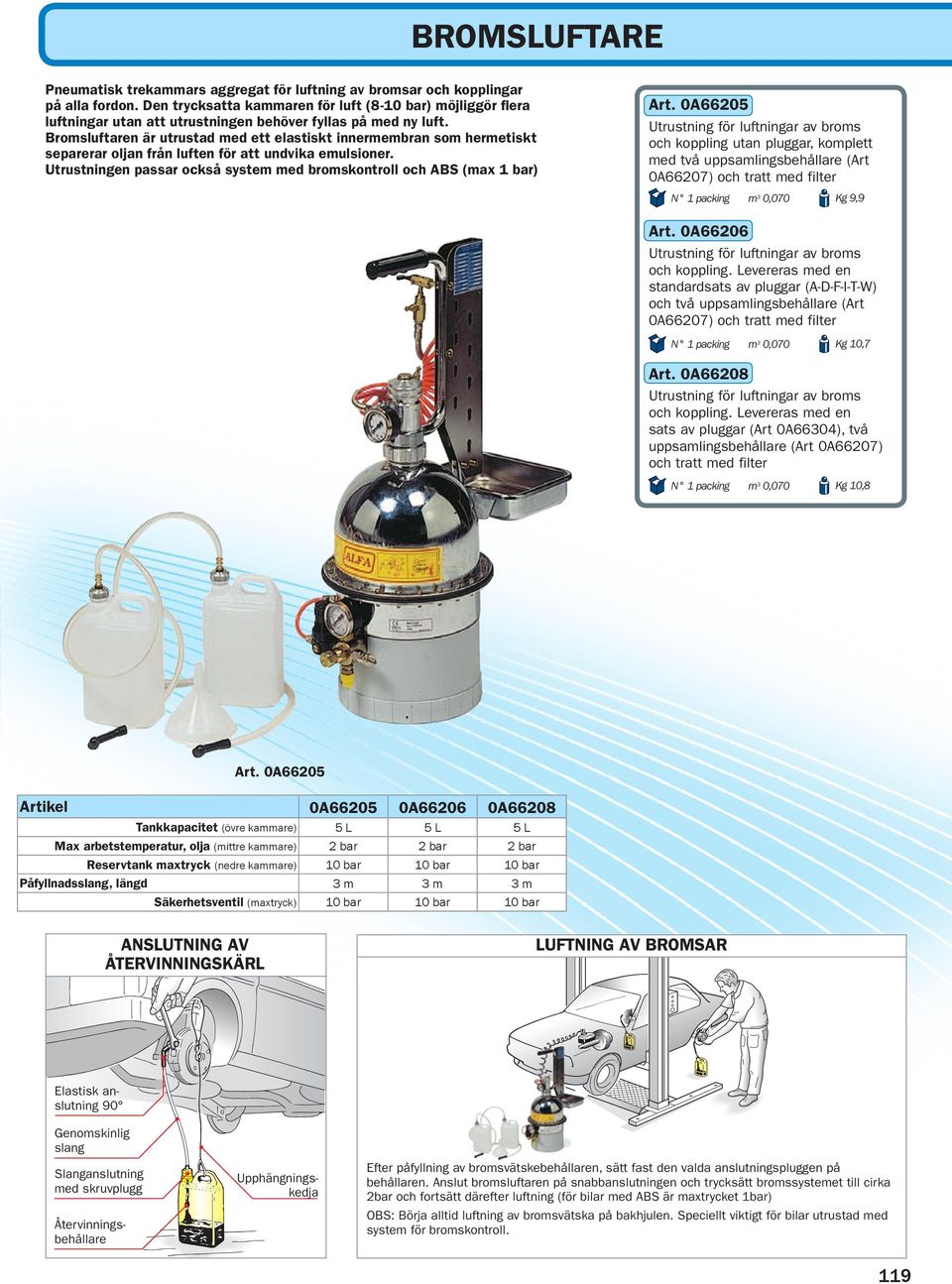

5 BROMSLUFTARE Pneumatisk trekammars aggregat för luftning av bromsar och kopplingar på alla fordon. Den trycksatta kammaren för luft (8-10 bar) möjliggör flera luftningar utan att utrustningen behöver fyllas på med ny luft. Bromsluftaren är utrustad med ett elastiskt innermembran som hermetiskt separerar oljan från luften för att undvika emulsioner. Utrustningen passar också system med bromskontroll och ABS (max 1 bar) Art. 0A66205 Utrustning för luftningar av broms och koppling utan pluggar, komplett med två uppsamlingsbehållare (Art 0A66207) och tratt med filter N 1 packing m 3 0,070 Kg 9,9 Art. 0A66206 Utrustning för luftningar av broms och koppling. Levereras med en standardsats av pluggar (A-D-F-I-T-W) och två uppsamlingsbehållare (Art 0A66207) och tratt med filter N 1 packing m 3 0,070 Kg 10,7 Art. 0A66208 Utrustning för luftningar av broms och koppling. Levereras med en sats av pluggar (Art 0A66304), två uppsamlingsbehållare (Art 0A66207) och tratt med filter N 1 packing m 3 0,070 Kg 10,8 Art. 0A66205 Artikel 0A A A66208 Tankkapacitet (övre kammare) 5 L 5 L 5 L Max arbetstemperatur, olja (mittre kammare) 2 bar 2 bar 2 bar Reservtank maxtryck (nedre kammare) 10 bar 10 bar 10 bar Påfyllnadsslang, längd 3 m 3 m 3 m Säkerhetsventil (maxtryck) 10 bar 10 bar 10 bar ANSLUTNING AV ÅTERVINNINGSKÄRL LUFTNING AV BROMSAR Elastisk anslutning 90 Genomskinlig slang Slanganslutning med skruvplugg Återvinningsbehållare Upphängningskedja Efter påfyllning av bromsvätskebehållaren, sätt fast den valda anslutningspluggen på behållaren. Anslut bromsluftaren på snabbanslutningen och trycksätt bromssystemet till cirka 2bar och fortsätt därefter luftning (för bilar med ABS är maxtrycket 1bar) OBS: Börja alltid luftning av bromsvätska på bakhjulen. Speciellt viktigt för bilar utrustad med system för bromskontroll. 119

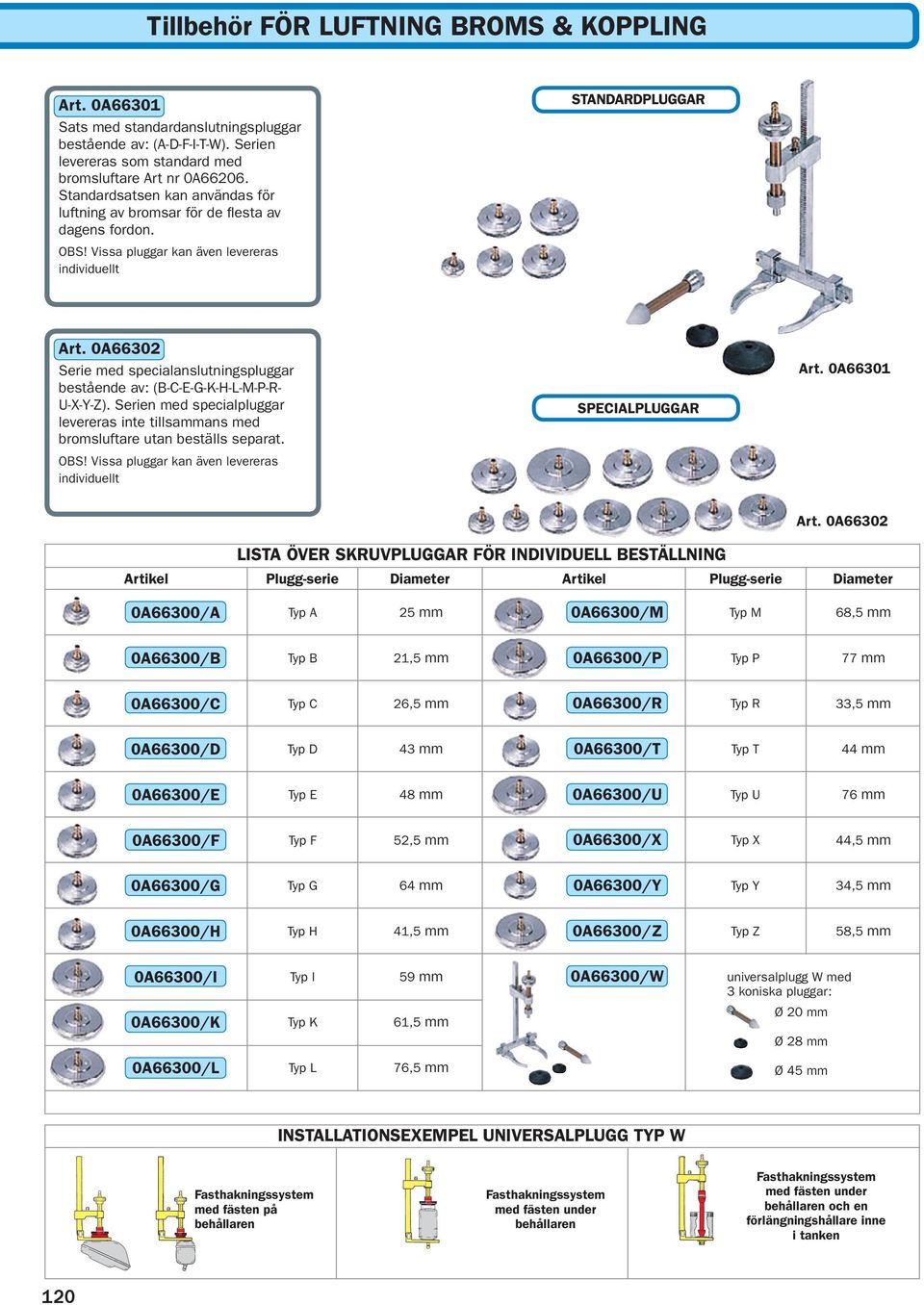

6 Tillbehör FÖR LUFTNING BROMS & KOPPLING Art. 0A66301 Sats med standardanslutningspluggar bestående av: (A-D-F-I-T-W). Serien levereras som standard med bromsluftare Art nr 0A Standardsatsen kan användas för luftning av bromsar för de flesta av dagens fordon. OBS! Vissa pluggar kan även levereras individuellt STANDARDPLUGGAR Art. 0A66302 Serie med specialanslutningspluggar bestående av: (B-C-E-G-K-H-L-M-P-R- U-X-Y-Z). Serien med specialpluggar levereras inte tillsammans med bromsluftare utan beställs separat. OBS! Vissa pluggar kan även levereras individuellt SPECIALPLUGGAR Art. 0A66301 Art. 0A66302 LISTA ÖVER SKRUVPLUGGAR FÖR INDIVIDUELL BESTÄLLNING Artikel Plugg-serie Diameter Artikel Plugg-serie Diameter 0A66300/A Typ A 25 mm 0A66300/M Typ M 68,5 mm 0A66300/B Typ B 21,5 mm 0A66300/P Typ P 77 mm 0A66300/C Typ C 26,5 mm 0A66300/R Typ R 33,5 mm 0A66300/D Typ D 43 mm 0A66300/T Typ T 44 mm 0A66300/E Typ E 48 mm 0A66300/U Typ U 76 mm 0A66300/F Typ F 52,5 mm 0A66300/X Typ X 44,5 mm 0A66300/G Typ G 64 mm 0A66300/Y Typ Y 34,5 mm 0A66300/H Typ H 41,5 mm 0A66300/Z Typ Z 58,5 mm 0A66300/I Typ I 59 mm 0A66300/W universalplugg W med 3 koniska pluggar: 0A66300/K Typ K 61,5 mm Ø 20 mm Ø 28 mm 0A66300/L Typ L 76,5 mm Ø 45 mm INSTALLATIONSEXEMPEL UNIVERSALPLUGG TYP W Fasthakningssystem med fästen på behållaren Fasthakningssystem med fästen under behållaren Fasthakningssystem med fästen under behållaren och en förlängningshållare inne i tanken 120

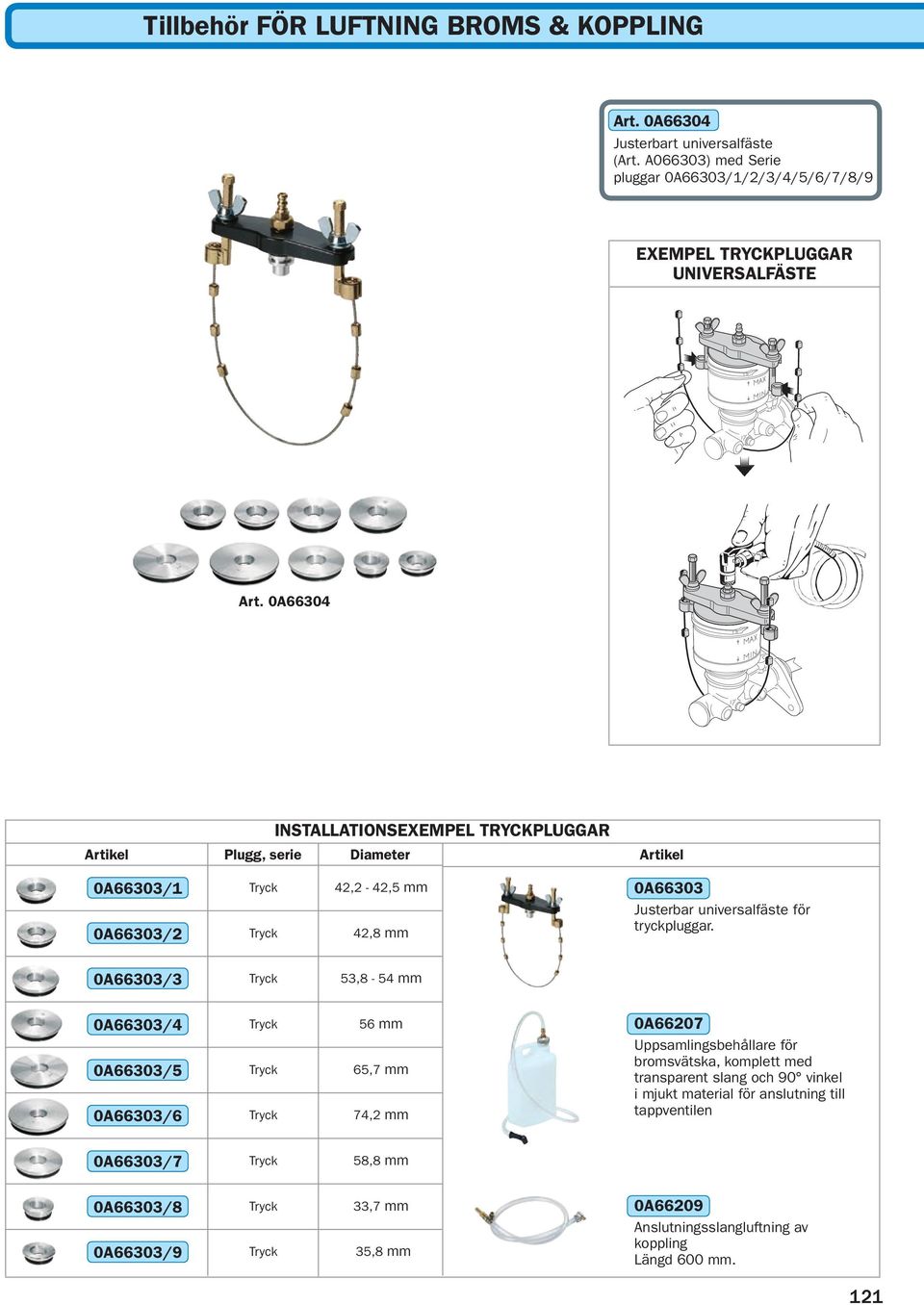

7 Tillbehör FÖR LUFTNING BROMS & KOPPLING Art. 0A66304 Justerbart universalfäste (Art. A066303) med Serie pluggar 0A66303/1/2/3/4/5/6/7/8/9 EXEMPEL TRYCKPLUGGAR UNIVERSALFÄSTE Art. 0A66304 INSTALLATIONSEXEMPEL TRYCKPLUGGAR Artikel Plugg, serie Diameter Artikel 0A66303/1 0A66303/2 Tryck Tryck 42,2-42,5 mm 42,8 mm 0A66303 Justerbar universalfäste för tryckpluggar. 0A66303/3 Tryck 53,8-54 mm 0A66303/4 0A66303/5 0A66303/6 Tryck Tryck Tryck 56 mm 65,7 mm 74,2 mm 0A66207 Uppsamlingsbehållare för bromsvätska, komplett med transparent slang och 90 vinkel i mjukt material för anslutning till tappventilen 0A66303/7 Tryck 58,8 mm 0A66303/8 0A66303/9 Tryck Tryck 33,7 mm 35,8 mm 0A66209 Anslutningsslangluftning av koppling Längd 600 mm. 121

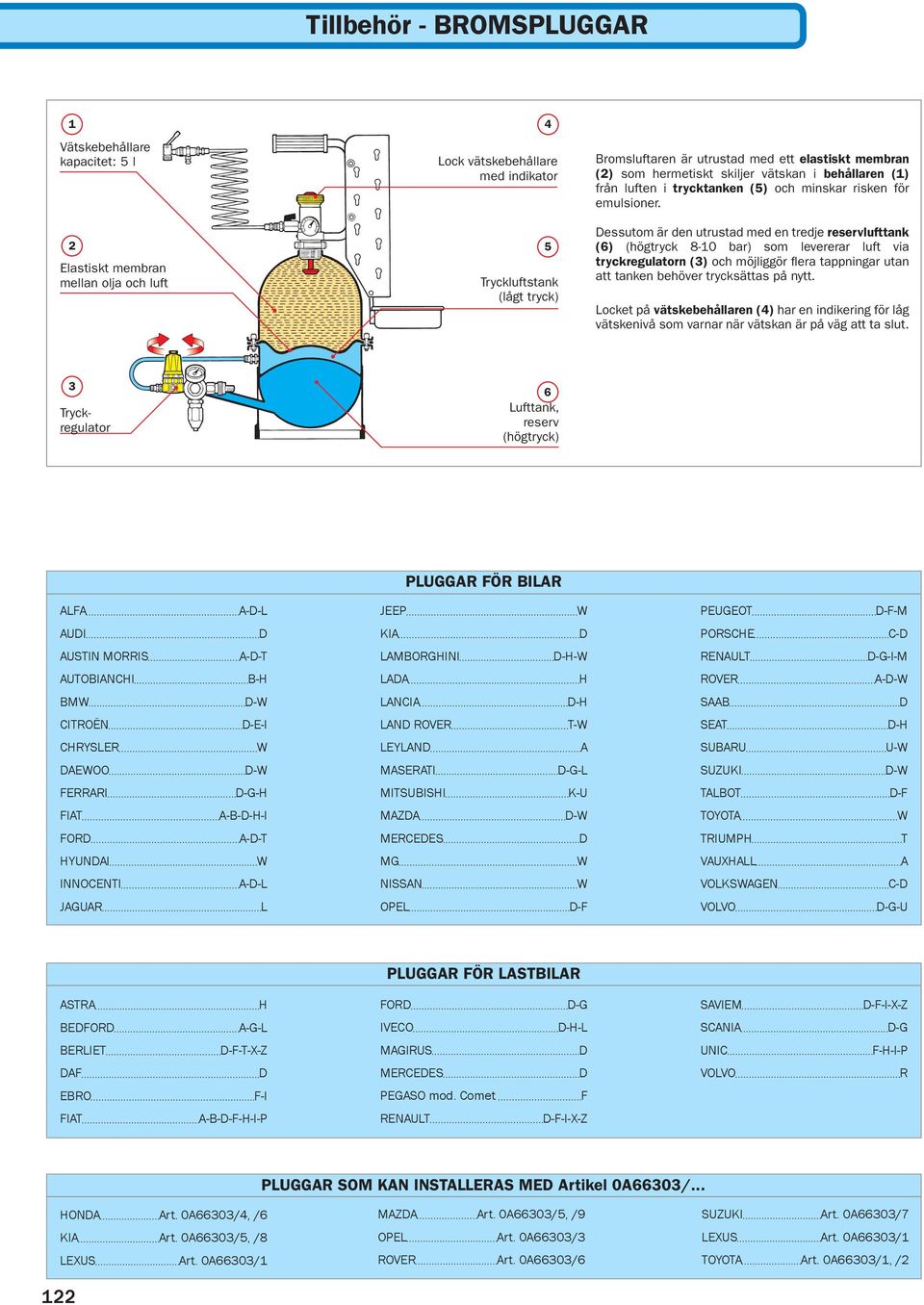

8 Tillbehör - BROMSPLUGGAR 1 Vätskebehållare kapacitet: 5 l 2 Elastiskt membran mellan olja och luft 4 Lock vätskebehållare med indikator 5 Tryckluftstank (lågt tryck) Bromsluftaren är utrustad med ett elastiskt membran (2) som hermetiskt skiljer vätskan i behållaren (1) från luften i trycktanken (5) och minskar risken för emulsioner. Dessutom är den utrustad med en tredje reservlufttank (6) (högtryck 8-10 bar) som levererar luft via tryckregulatorn (3) och möjliggör flera tappningar utan att tanken behöver trycksättas på nytt. Locket på vätskebehållaren (4) har en indikering för låg vätskenivå som varnar när vätskan är på väg att ta slut. 3 Tryckregulator 6 Lufttank, reserv (högtryck) PLUGGAR FÖR BILAR ALFA A-D-L JEEP W PEUGEOT D-F-M AUDI D KIA D PORSCHE C-D AUSTIN MORRIS A-D-T LAMBORGHINI D-H-W RENAULT D-G-I-M AUTOBIANCHI B-H LADA H ROVER A-D-W BMW D-W LANCIA D-H SAAB D CITROËN D-E-I LAND ROVER T-W SEAT D-H CHRYSLER W LEYLAND A SUBARU U-W DAEWOO D-W MASERATI D-G-L SUZUKI D-W FERRARI D-G-H MITSUBISHI K-U TALBOT D-F FIAT A-B-D-H-I MAZDA D-W TOYOTA W FORD A-D-T MERCEDES D TRIUMPH T HYUNDAI W MG W VAUXHALL A INNOCENTI A-D-L NISSAN W VOLKSWAGEN C-D JAGUAR L OPEL D-F VOLVO D-G-U PLUGGAR FÖR LASTBILAR ASTRA H FORD D-G SAVIEM D-F-I-X-Z BEDFORD A-G-L IVECO D-H-L SCANIA D-G BERLIET D-F-T-X-Z MAGIRUS D UNIC F-H-I-P DAF D MERCEDES D VOLVO R EBRO F-I PEGASO mod. Comet F FIAT A-B-D-F-H-I-P RENAULT D-F-I-X-Z PLUGGAR SOM KAN INSTALLERAS MED Artikel 0A66303/ HONDA Art. 0A66303/4, /6 KIA Art. 0A66303/5, /8 LEXUS Art. 0A66303/1 MAZDA Art. 0A66303/5, /9 OPEL Art. 0A66303/3 ROVER Art. 0A66303/6 SUZUKI Art. 0A66303/7 LEXUS Art. 0A66303/1 TOYOTA Art. 0A66303/1, /2

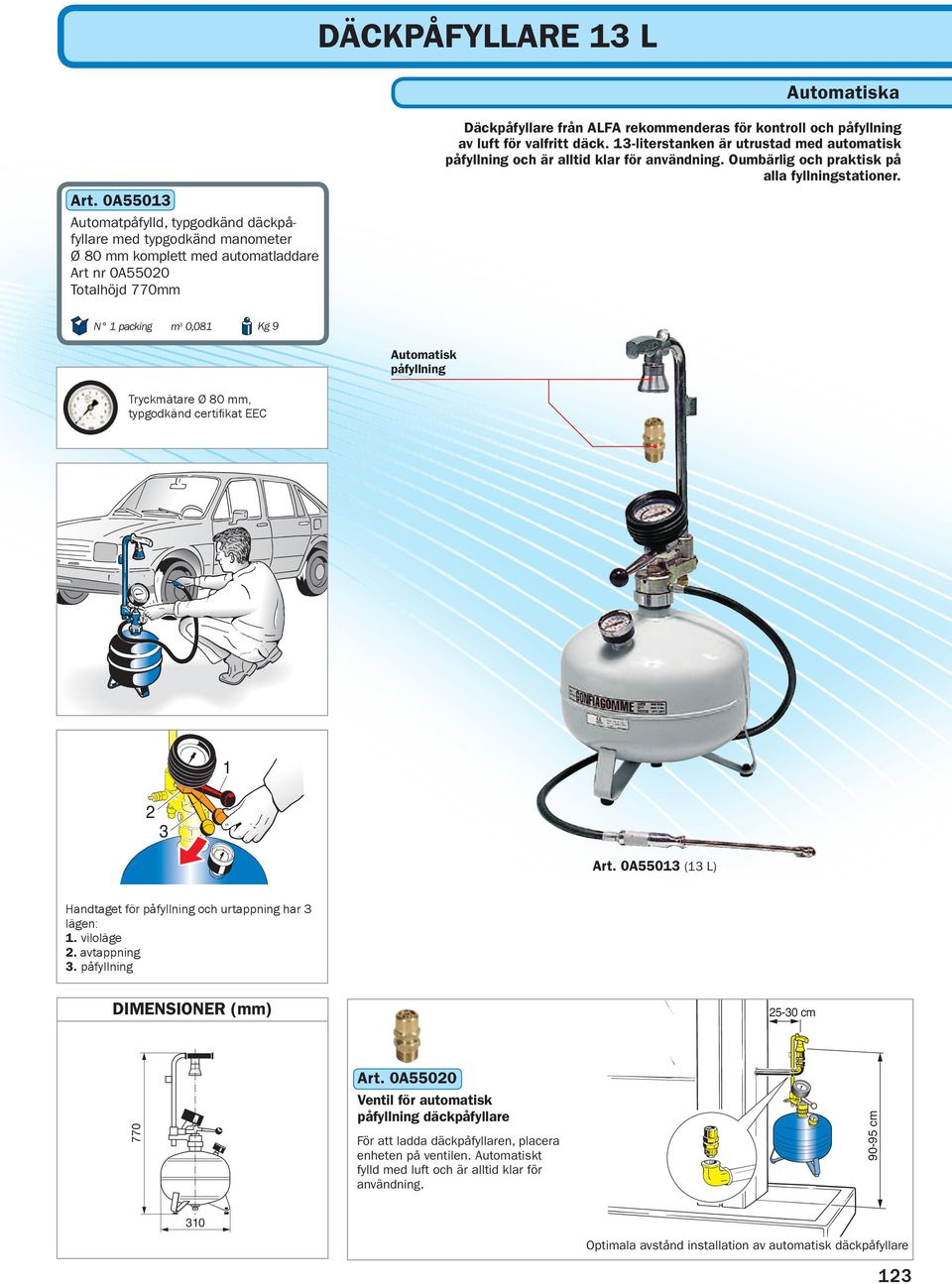

9 DÄCKPÅFYLLARE 13 L Automatiska Däckpåfyllare från ALFA rekommenderas för kontroll och påfyllning av luft för valfritt däck. 13-literstanken är utrustad med automatisk påfyllning och är alltid klar för användning. Oumbärlig och praktisk på alla fyllningstationer. Art. 0A55013 Automatpåfylld, typgodkänd däckpåfyllare med typgodkänd manometer Ø 80 mm komplett med automatladdare Art nr 0A55020 Totalhöjd 770mm N 1 packing m 3 0,081 Kg 9 Automatisk påfyllning Tryckmätare Ø 80 mm, typgodkänd certifikat EEC Art. 0A55013 (13 L) Handtaget för påfyllning och urtappning har 3 lägen: 1. viloläge 2. avtappning 3. påfyllning DIMENSIONER (mm) cm 770 Art. 0A55020 Ventil för automatisk påfyllning däckpåfyllare För att ladda däckpåfyllaren, placera enheten på ventilen. Automatiskt fylld med luft och är alltid klar för användning cm 310 Optimala avstånd installation av automatisk däckpåfyllare 123

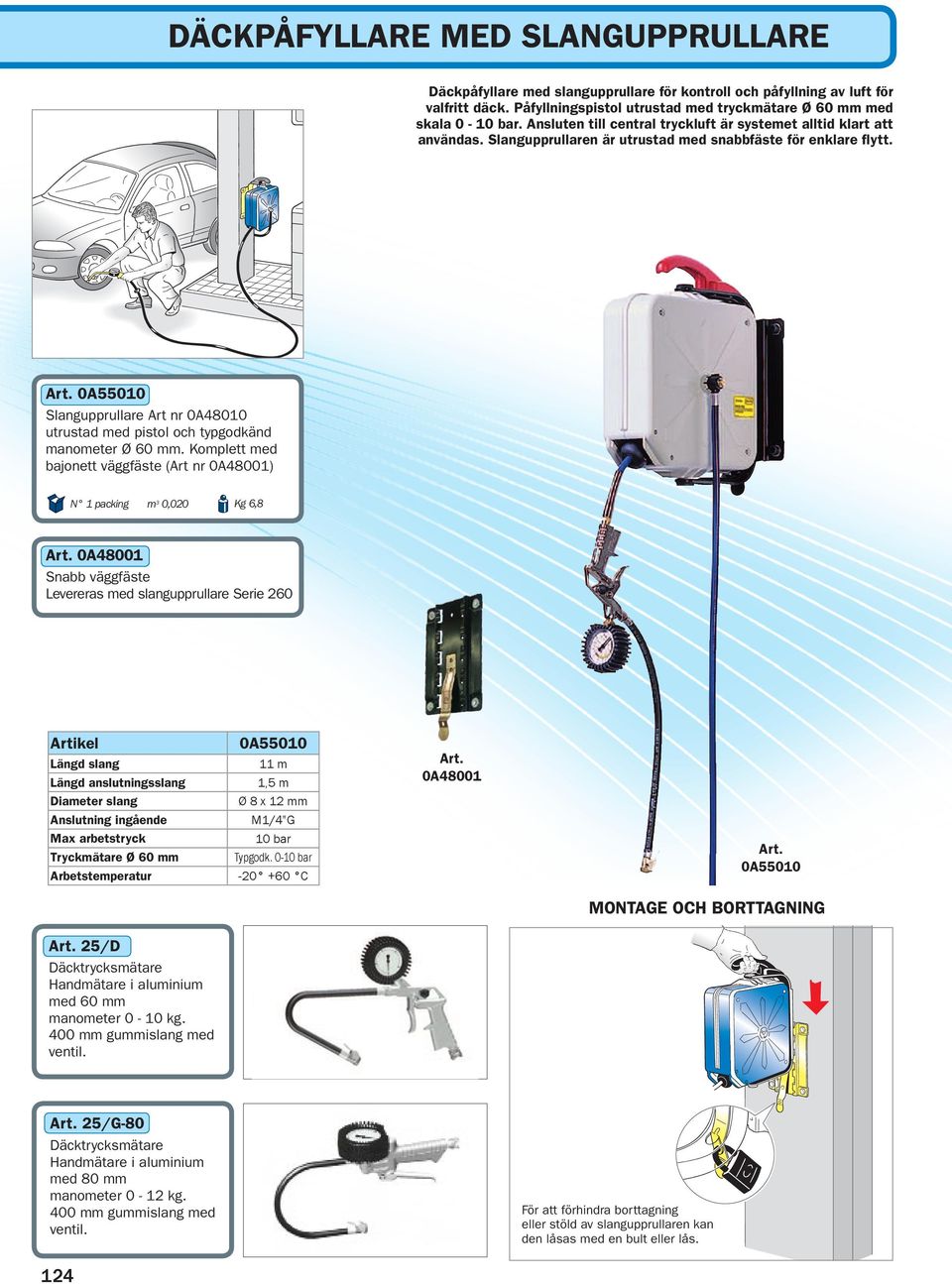

10 DÄCKPÅFYLLARE MED SLANGUPPRULLARE SUPER 3 Däckpåfyllare med slangupprullare för kontroll och påfyllning av luft för valfritt däck. Påfyllningspistol utrustad med tryckmätare Ø 60 mm med skala 0-10 bar. Ansluten till central tryckluft är systemet alltid klart att användas. Slangupprullaren är utrustad med snabbfäste för enklare flytt. Art. 0A55010 Slangupprullare Art nr 0A48010 utrustad med pistol och typgodkänd manometer Ø 60 mm. Komplett med bajonett väggfäste (Art nr 0A48001) N 1 packing m 3 0,020 Kg 6,8 Art. 0A48001 Snabb väggfäste Levereras med slangupprullare Serie 260 Artikel 0A55010 Längd slang 11 m Längd anslutningsslang 1,5 m Diameter slang Ø 8 x 12 mm Anslutning ingående M1/4"G Max arbetstryck 10 bar Tryckmätare Ø 60 mm Typgodk bar Arbetstemperatur C Art. 25/D Däcktrycksmätare Handmätare i aluminium med 60 mm manometer 0-10 kg. 400 mm gummislang med ventil. Art. 0A48001 Art. 0A55010 MONTAGE OCH BORTTAGNING Art. 25/G-80 Däcktrycksmätare Handmätare i aluminium med 80 mm manometer 0-12 kg. 400 mm gummislang med ventil. 124 För att förhindra borttagning eller stöld av slangupprullaren kan den låsas med en bult eller lås.

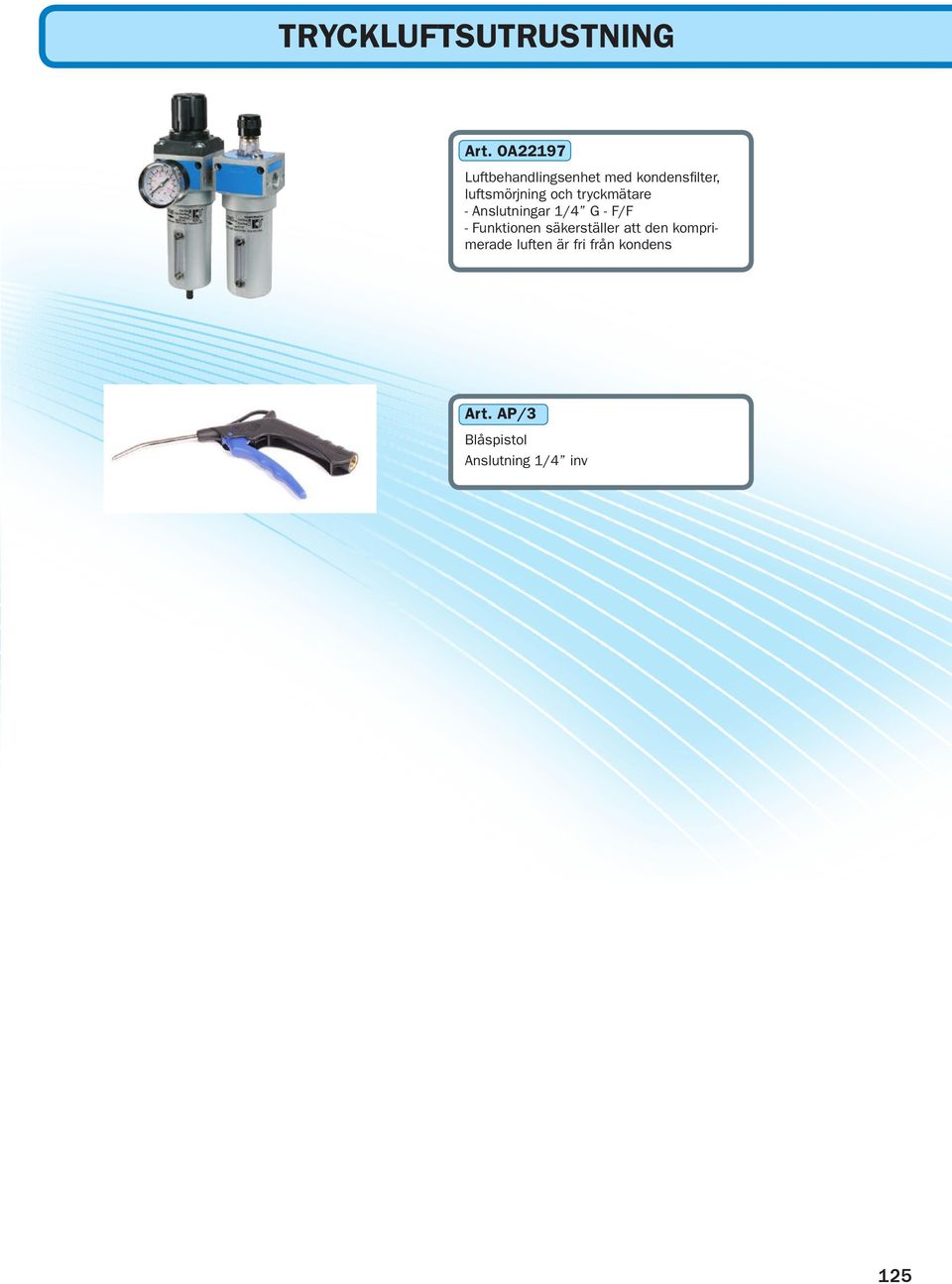

11 TRYCKLUFTSUTRUSTNING Art. OA22197 Luftbehandlingsenhet med kondensfilter, luftsmörjning och tryckmätare - Anslutningar 1/4 G - F/F - Funktionen säkerställer att den komprimerade luften är fri från kondens Art. AP/3 Blåspistol Anslutning 1/4 inv 125

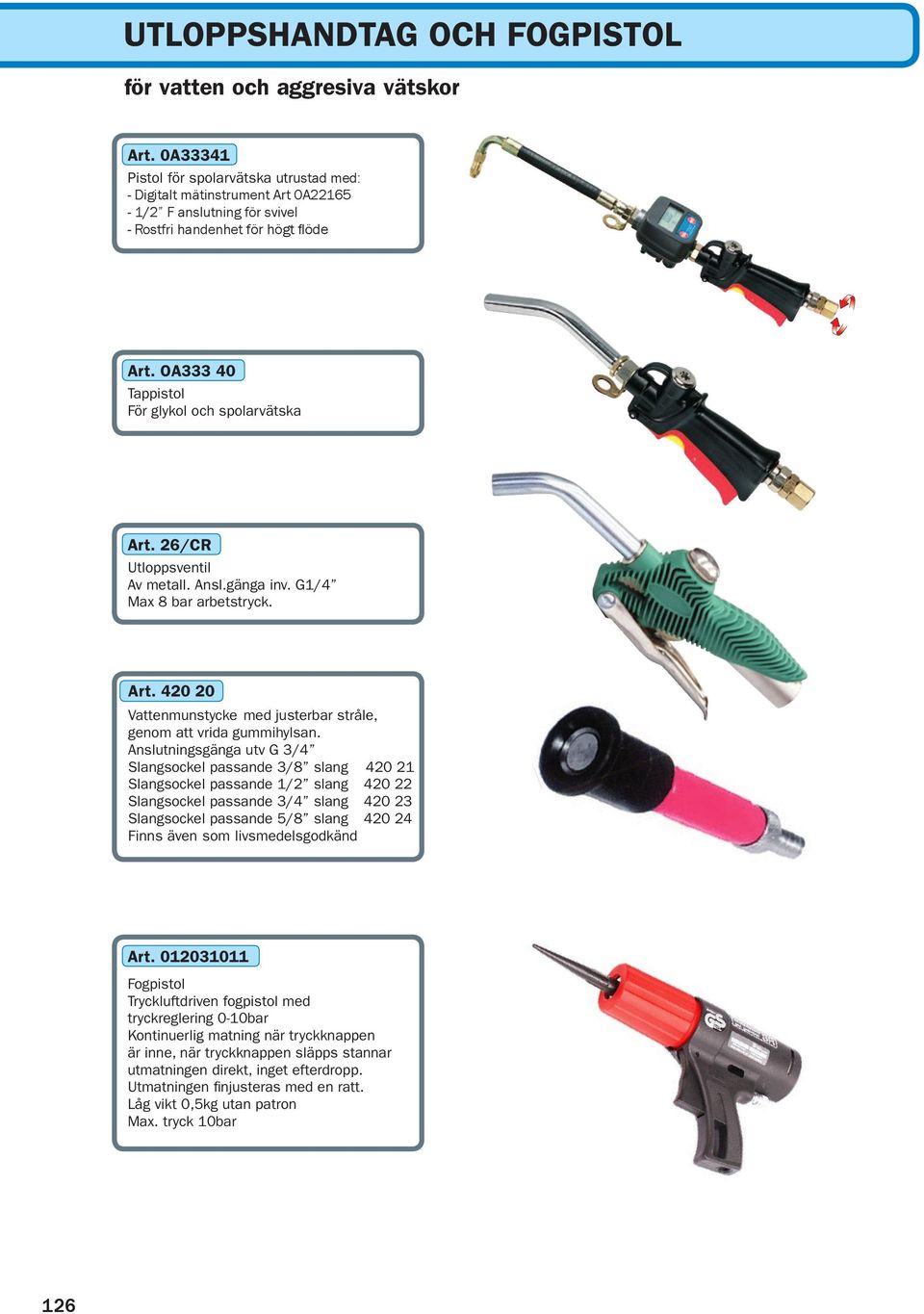

12 UTLOPPSHANDTAG OCH FOGPISTOL för vatten och aggresiva vätskor Art. 0A33341 Pistol för spolarvätska utrustad med: - Digitalt mätinstrument Art 0A /2 F anslutning för svivel - Rostfri handenhet för högt flöde Art. OA Tappistol För glykol och spolarvätska Art. 26/CR Utloppsventil Av metall. Ansl.gänga inv. G1/4 Max 8 bar arbetstryck. Art Vattenmunstycke med justerbar stråle, genom att vrida gummihylsan. Anslutningsgänga utv G 3/4 Slangsockel passande 3/8 slang Slangsockel passande 1/2 slang Slangsockel passande 3/4 slang Slangsockel passande 5/8 slang Finns även som livsmedelsgodkänd Art Fogpistol Tryckluftdriven fogpistol med tryckreglering 0-10bar Kontinuerlig matning när tryckknappen är inne, när tryckknappen släpps stannar utmatningen direkt, inget efterdropp. Utmatningen finjusteras med en ratt. Låg vikt 0,5kg utan patron Max. tryck 10bar 126

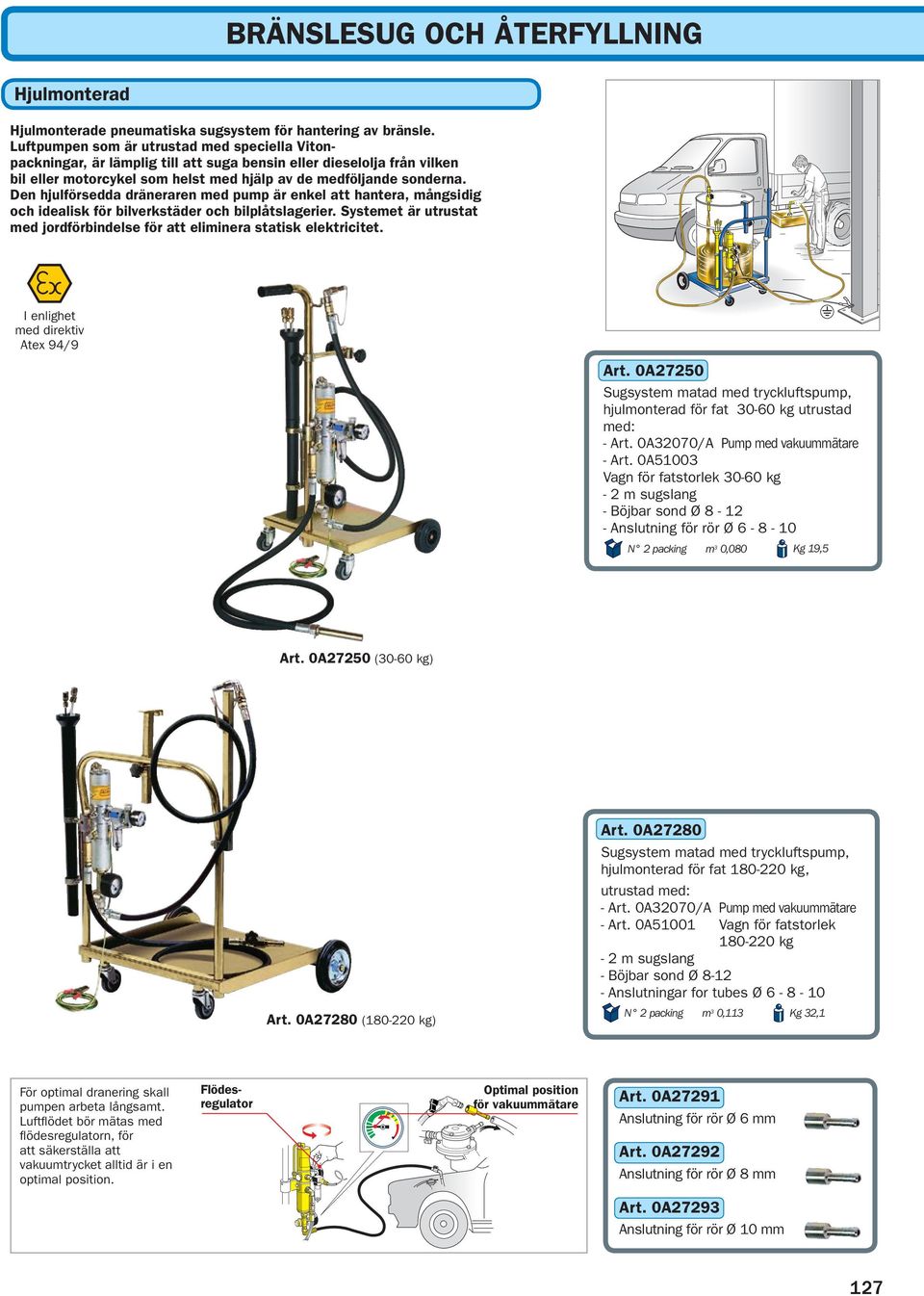

13 BRÄNSLESUG OCH ÅTERFYLLNING Hjulmonterad Hjulmonterade pneumatiska sugsystem för hantering av bränsle. Luftpumpen som är utrustad med speciella Vitonpackningar, är lämplig till att suga bensin eller dieselolja från vilken bil eller motorcykel som helst med hjälp av de medföljande sonderna. Den hjulförsedda dräneraren med pump är enkel att hantera, mångsidig och idealisk för bilverkstäder och bilplåtslagerier. Systemet är utrustat med jordförbindelse för att eliminera statisk elektricitet. I enlighet med direktiv Atex 94/9 Art. 0A27250 Sugsystem matad med tryckluftspump, hjulmonterad för fat kg utrustad med: - Art. 0A32070/A Pump med vakuummätare - Art. 0A51003 Vagn för fatstorlek kg - 2 m sugslang - Böjbar sond Ø Anslutning för rör Ø N 2 packing m 3 0,080 Kg 19,5 Art. 0A27250 (30-60 kg) Art. 0A27280 ( kg) Art. 0A27280 Sugsystem matad med tryckluftspump, hjulmonterad för fat kg, utrustad med: - Art. 0A32070/A Pump med vakuummätare - Art. 0A51001 Vagn för fatstorlek kg - 2 m sugslang - Böjbar sond Ø Anslutningar for tubes Ø N 2 packing m 3 0,113 Kg 32,1 För optimal dranering skall pumpen arbeta långsamt. Luftflödet bör mätas med flödesregulatorn, för att säkerställa att vakuumtrycket alltid är i en optimal position. Flödesregulator Optimal position för vakuummätare Art. 0A27291 Anslutning för rör Ø 6 mm Art. 0A27292 Anslutning för rör Ø 8 mm Art. 0A27293 Anslutning för rör Ø 10 mm 127

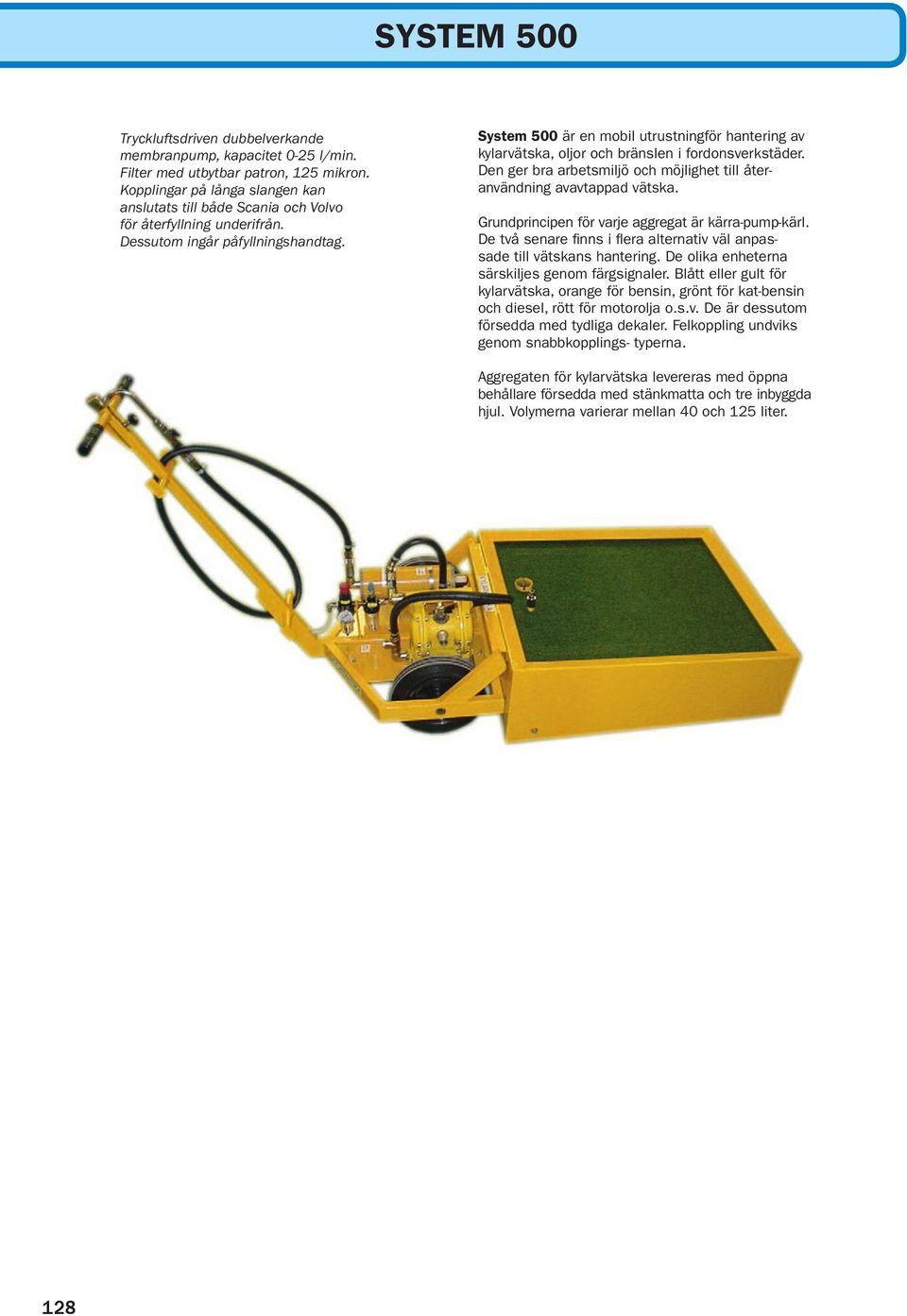

14 SYSTEM 500 Tryckluftsdriven dubbelverkande membranpump, kapacitet 0-25 l/min. Filter med utbytbar patron, 125 mikron. Kopplingar på långa slangen kan anslutats till både Scania och Volvo för återfyllning underifrån. Dessutom ingår påfyllningshandtag. System 500 är en mobil utrustningför hantering av kylarvätska, oljor och bränslen i fordonsverkstäder. Den ger bra arbetsmiljö och möjlighet till återanvändning avavtappad vätska. Grundprincipen för varje aggregat är kärra-pump-kärl. De två senare finns i flera alternativ väl anpassade till vätskans hantering. De olika enheterna särskiljes genom färgsignaler. Blått eller gult för kylarvätska, orange för bensin, grönt för kat-bensin och diesel, rött för motorolja o.s.v. De är dessutom försedda med tydliga dekaler. Felkoppling undviks genom snabbkopplings- typerna. Aggregaten för kylarvätska levereras med öppna behållare försedda med stänkmatta och tre inbyggda hjul. Volymerna varierar mellan 40 och 125 liter. 128

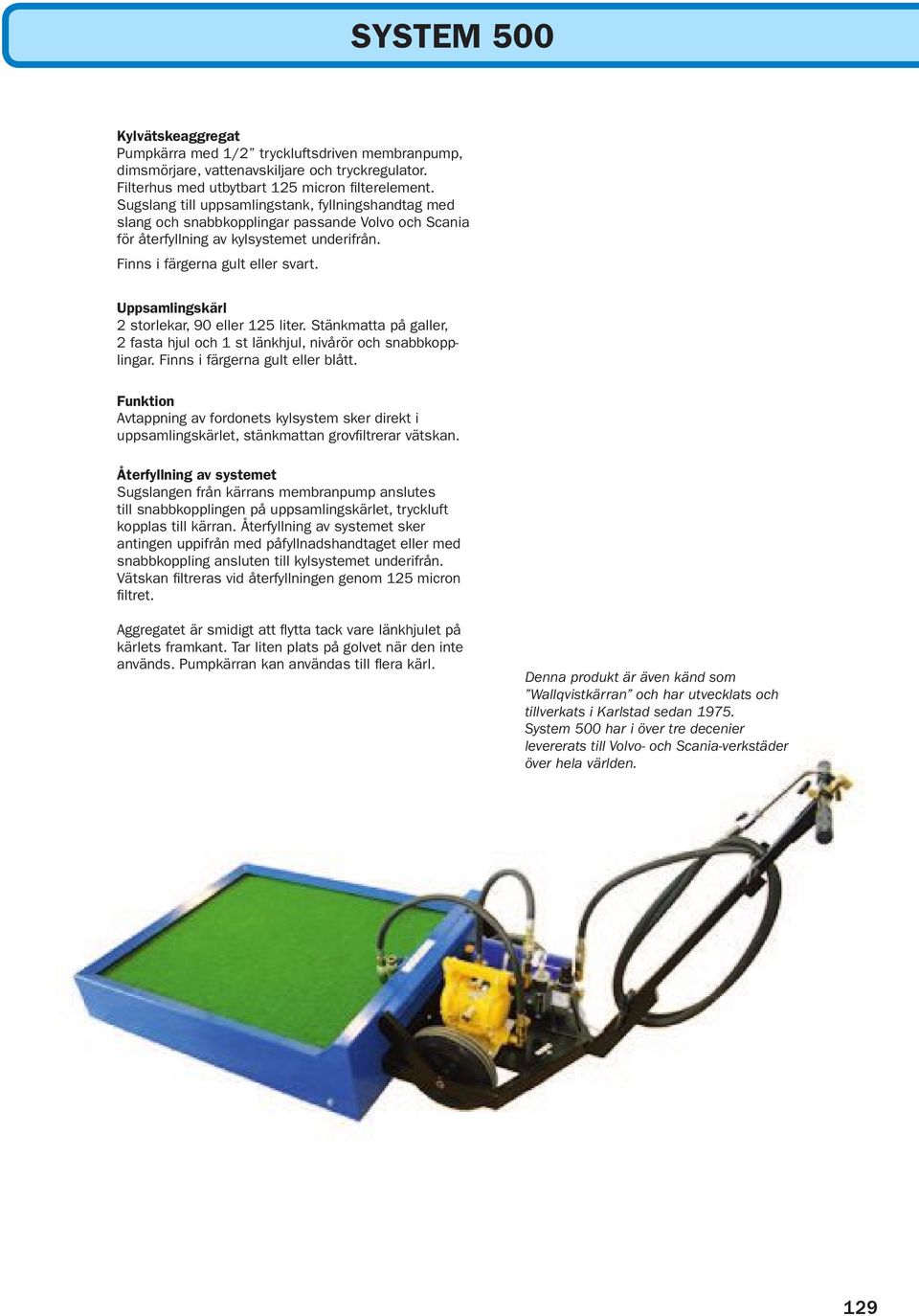

15 SYSTEM 500 Kylvätskeaggregat Pumpkärra med 1/2 tryckluftsdriven membranpump, dimsmörjare, vattenavskiljare och tryckregulator. Filterhus med utbytbart 125 micron filterelement. Sugslang till uppsamlingstank, fyllningshandtag med slang och snabbkopplingar passande Volvo och Scania för återfyllning av kylsystemet underifrån. Finns i färgerna gult eller svart. Uppsamlingskärl 2 storlekar, 90 eller 125 liter. Stänkmatta på galler, 2 fasta hjul och 1 st länkhjul, nivårör och snabbkopplingar. Finns i färgerna gult eller blått. Funktion Avtappning av fordonets kylsystem sker direkt i uppsamlingskärlet, stänkmattan grovfiltrerar vätskan. Återfyllning av systemet Sugslangen från kärrans membranpump anslutes till snabbkopplingen på uppsamlingskärlet, tryckluft kopplas till kärran. Återfyllning av systemet sker antingen uppifrån med påfyllnadshandtaget eller med snabbkoppling ansluten till kylsystemet underifrån. Vätskan filtreras vid återfyllningen genom 125 micron filtret. Aggregatet är smidigt att flytta tack vare länkhjulet på kärlets framkant. Tar liten plats på golvet när den inte används. Pumpkärran kan användas till flera kärl. Denna produkt är även känd som Wallqvistkärran och har utvecklats och tillverkats i Karlstad sedan System 500 har i över tre decenier levererats till Volvo och Scania-verkstäder över hela världen. 129

16 130 BLANDNINGSAGGREGAT / ROSTSKYDDSPUMPAR

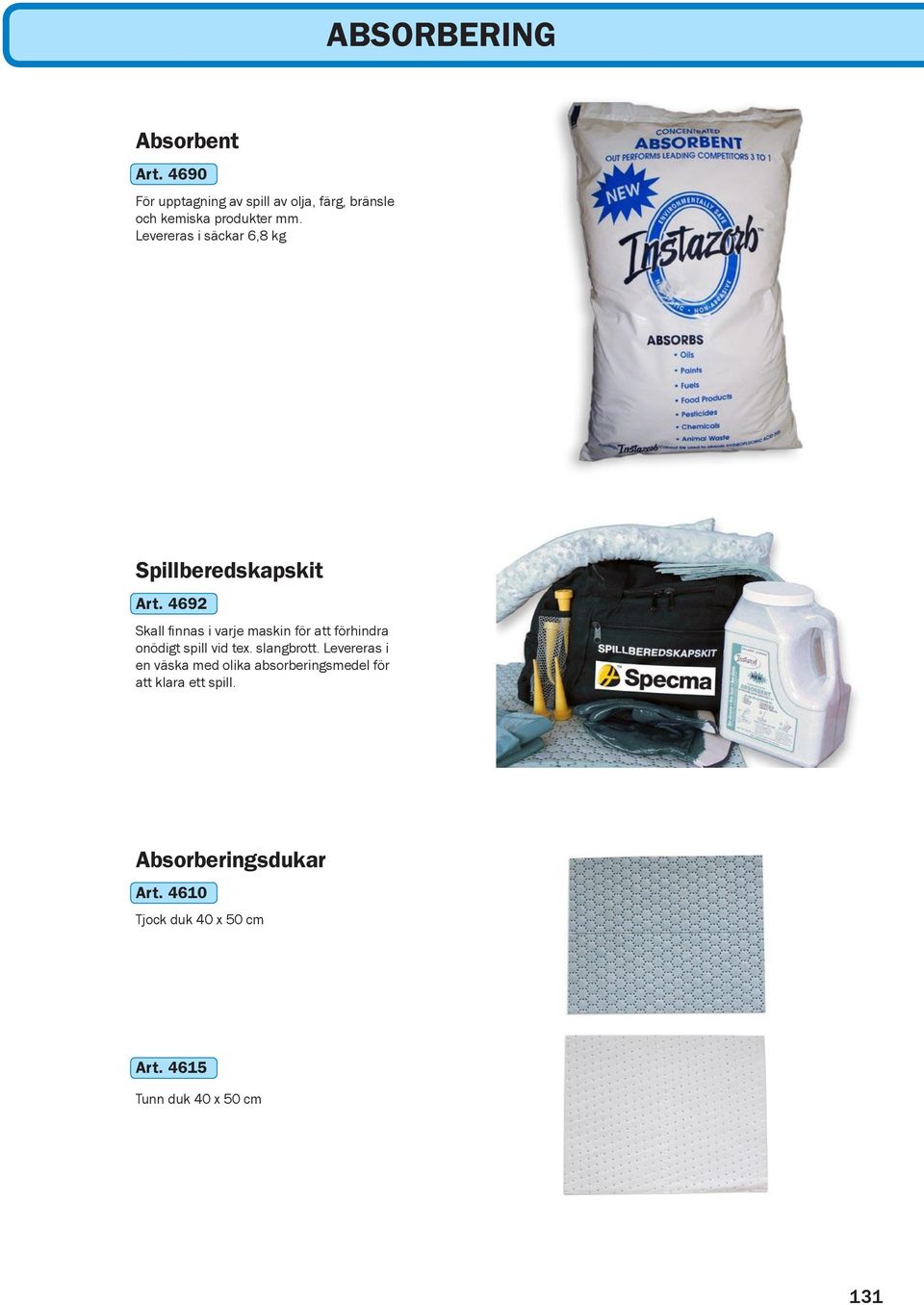

17 ABSORBERING Absorbent Art För upptagning av spill av olja, färg, bränsle och kemiska produkter mm. Levereras i säckar 6,8 kg Spillberedskapskit Art Skall finnas i varje maskin för att förhindra onödigt spill vid tex. slangbrott. Levereras i en väska med olika absorberingsmedel för att klara ett spill. Absorberingsdukar Art Tjock duk 40 x 50 cm Art Tunn duk 40 x 50 cm 131

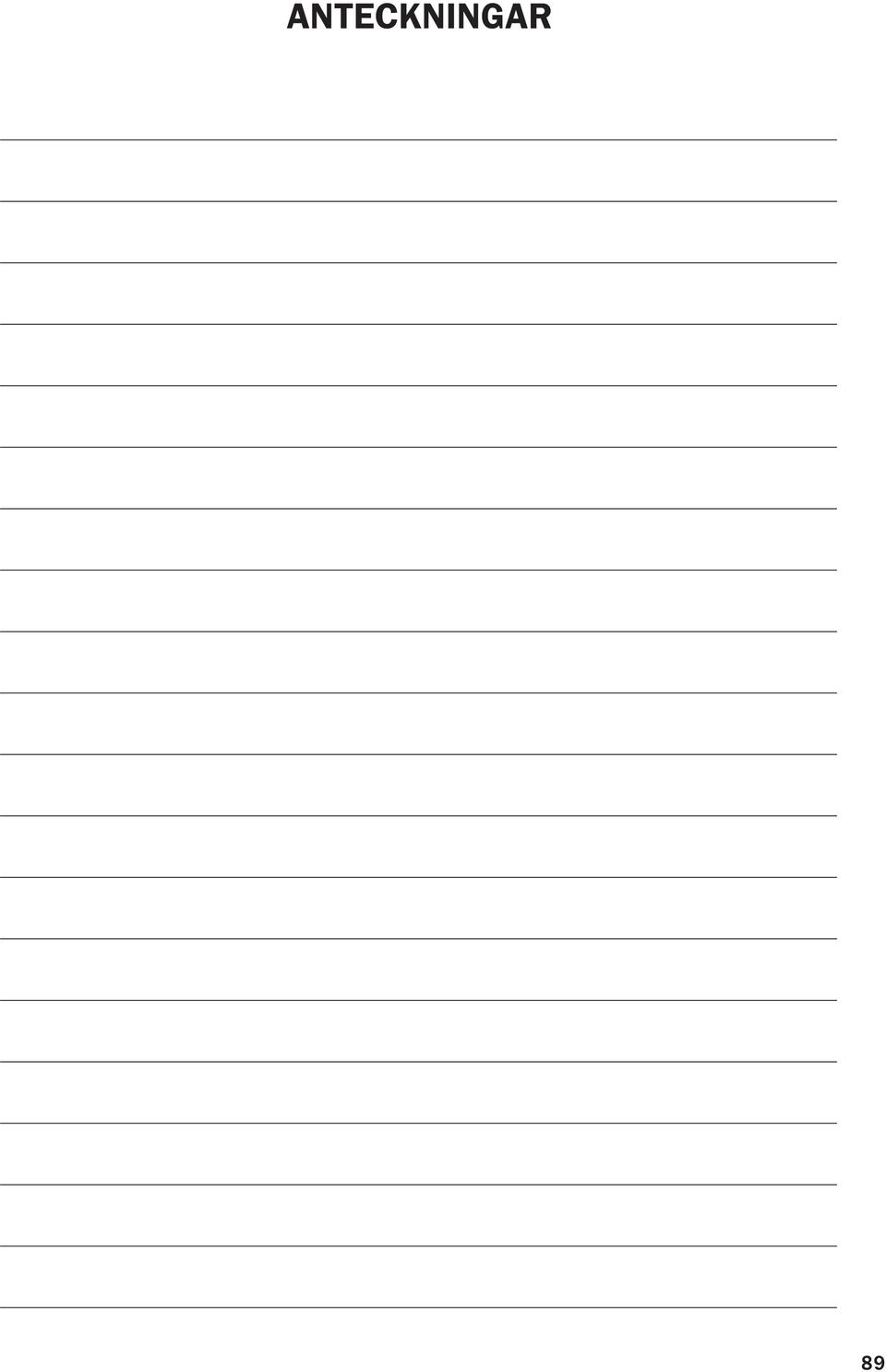

18 ANTECKNINGAR 89

19 ANTECKNINGAR 89
