1 Vierbjuderetkomplet utrustningsprogram förmiljöriktig hanteringavoljorochsmörjfet inom industriochverkstäder.

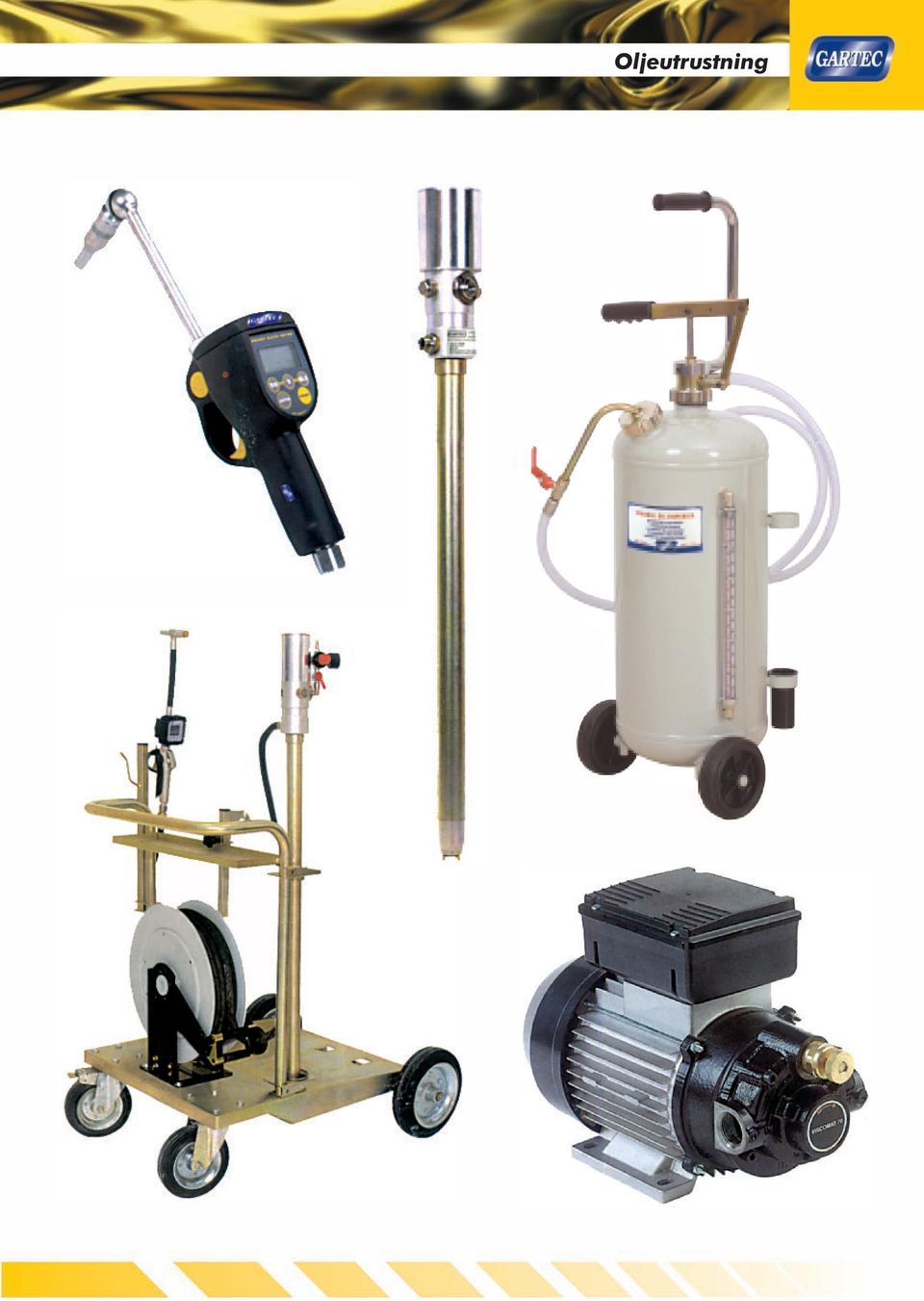

2 Oljeutrustning

3 Val av pumpstorlek TRYCKFÖRHÅLLANDE 3:1 Art. Nr. NP 1001 NP 1002 NP 1003 Idealisk för mobila enheter och fasta installationer med en maxlängd på 20 meter från pump till tappställe TRYCKFÖRHÅLLANDE 5:1 Art. Nr. NP 1004 NP 1005 NP 1006 Idealisk för fasta installationer med en längd av 20 meter eller mer från pumpenhet till tappställe, ej nödvändigt med hög volym Ex. En installation i en personbilsverkstad med en längd av 40 meter från pump till tappställe TRYCKFÖRHÅLLANDE 5:1 Art. Nr. NP 1007 NP 1008 Idealisk för fasta installationer med en längd av 50 meter eller mer från pump till tappställe Ex. Installation för distribution av motorolja i en lastvagnsverkstad där hög volym erfordras

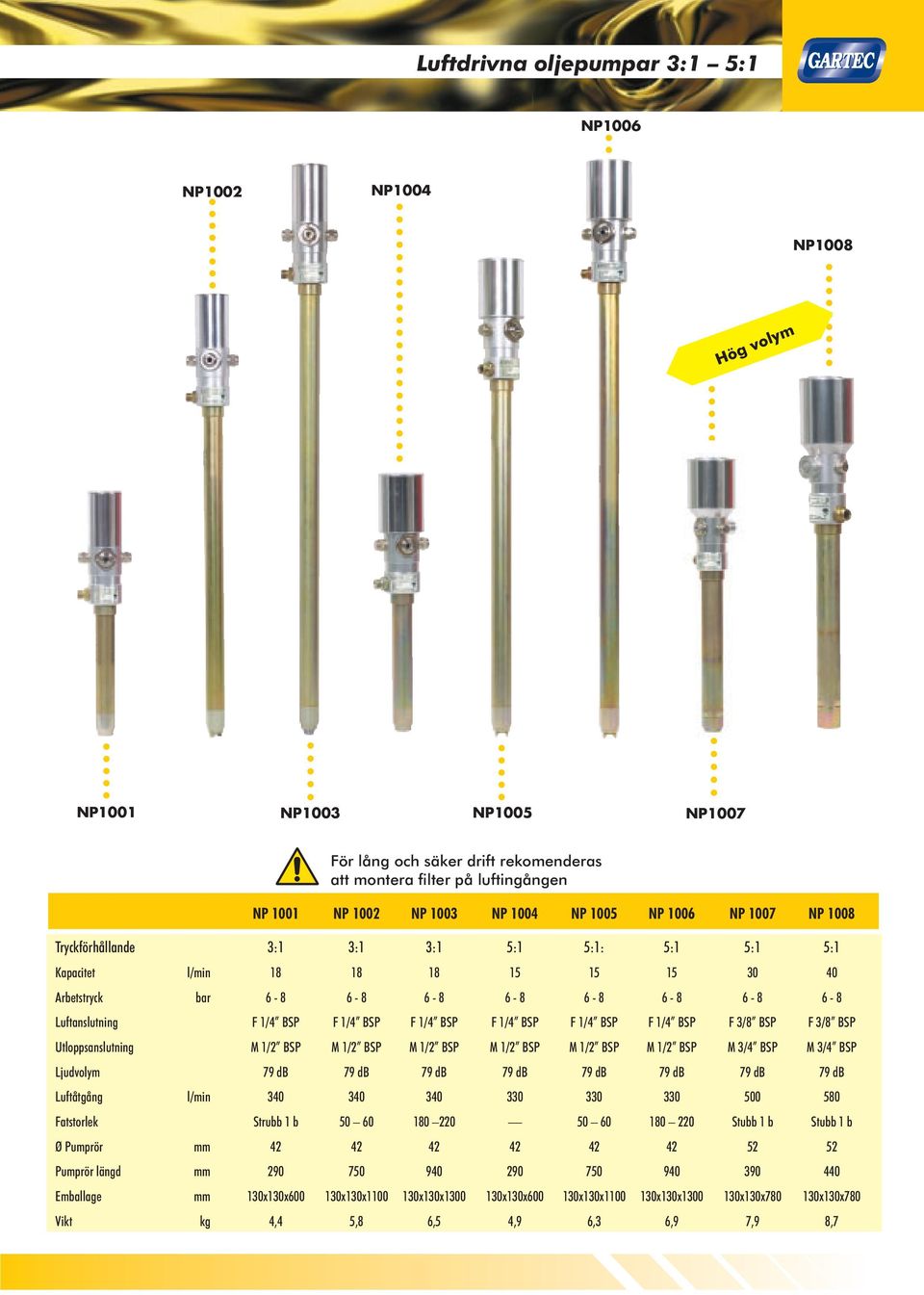

4 Luftdrivna oljepumpar 3:1 5:1 NP1006 NP1002 NP1004 NP1008 Hög volym NP1001 NP1003 NP1005 NP1007 För lång och säker drift rekomenderas att montera filter på luftingången NP 1001 NP 1002 NP 1003 NP 1004 NP 1005 NP 1006 NP 1007 NP 1008 Tryckförhållande 3:1 3:1 3:1 5:1 5:1: 5:1 5:1 5:1 Kapacitet l/min Arbetstryck bar Luftanslutning F 1/4 BSP F 1/4 BSP F 1/4 BSP F 1/4 BSP F 1/4 BSP F 1/4 BSP F 3/8 BSP F 3/8 BSP Utloppsanslutning M 1/2 BSP M 1/2 BSP M 1/2 BSP M 1/2 BSP M 1/2 BSP M 1/2 BSP M 3/4 BSP M 3/4 BSP Ljudvolym 79 db 79 db 79 db 79 db 79 db 79 db 79 db 79 db Luftåtgång l/min Fatstorlek Strubb 1 b Stubb 1 b Stubb 1 b Ø Pumprör mm Pumprör längd mm Emballage mm 130x130x x130x x130x x130x x130x x130x x130x x130x780 Vikt kg 4,4 5,8 6,5 4,9 6,3 6,9 7,9 8,7

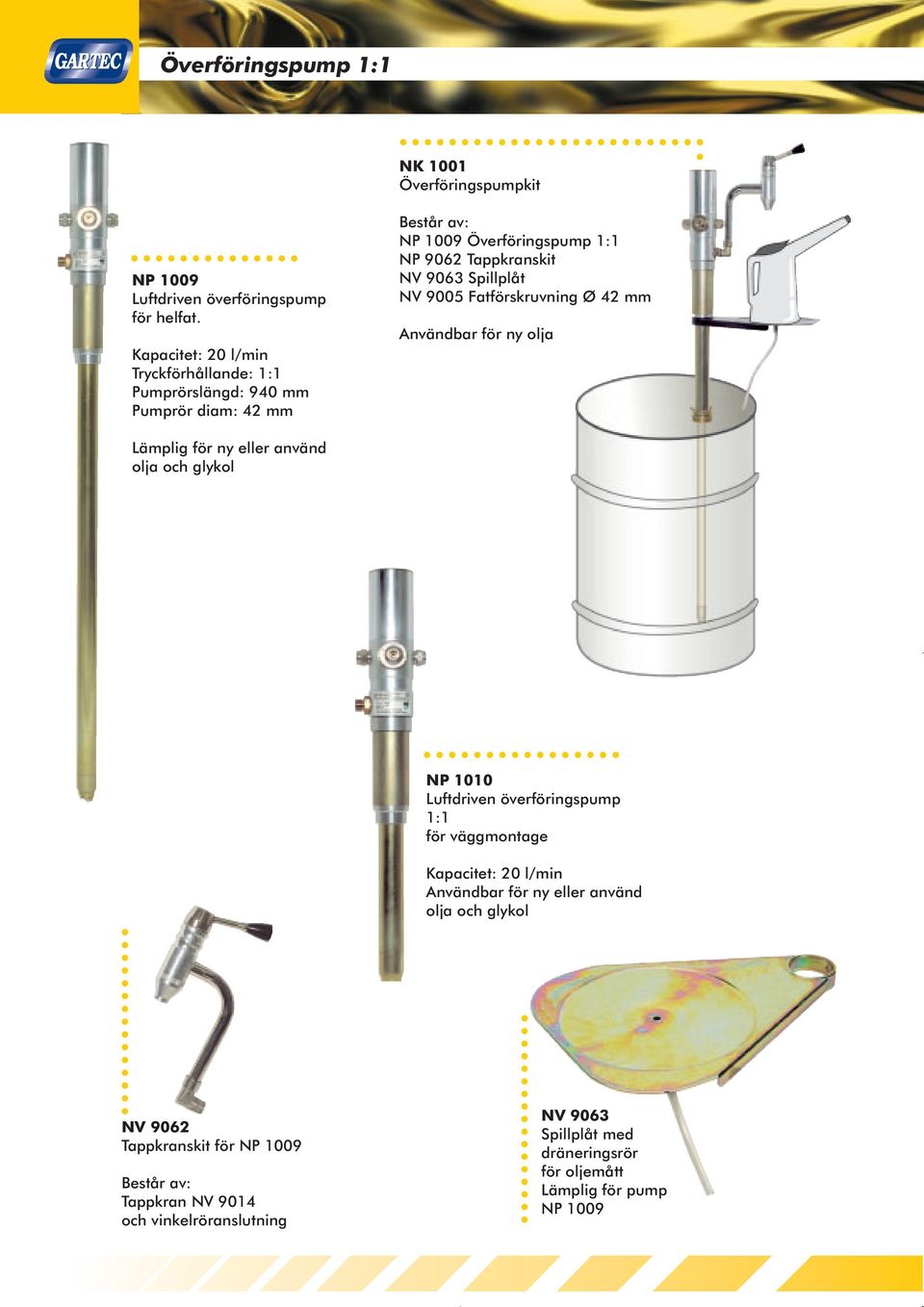

5 Överföringspump 1:1 NK 1001 Överföringspumpkit NP 1009 Luftdriven överföringspump för helfat. Kapacitet: 20 l/min Tryckförhållande: 1:1 Pumprörslängd: 940 mm Pumprör diam: 42 mm NP 1009 Överföringspump 1:1 NP 9062 Tappkranskit NV 9063 Spillplåt NV 9005 Fatförskruvning Ø 42 mm Användbar för ny olja Lämplig för ny eller använd olja och glykol NP 1010 Luftdriven överföringspump 1:1 för väggmontage Kapacitet: 20 l/min Användbar för ny eller använd olja och glykol NV 9062 Tappkranskit för NP 1009 Tappkran NV 9014 och vinkelröranslutning NV 9063 Spillplåt med dräneringsrör för oljemått Lämplig för pump NP 1009

6 Modulsystem Nyhet! Byggsystem för pumpar 1:1 3:1 5:1 (Utom NP 1008) Med Gartec byggsystem kan du enkelt välja pumplängd Förlängningsrör för oljepumpar 1:1 3:1 5:1 NV mm längd NV mm längd NV mm längd NV mm längd NV 9025 Skarvnippel mellan pump och förlängningsrör NV 9004 Skarvnippel mellan förlängningsrören NV 9028 Bottenventil till förlängningsrör NV ½ Bottenventil för 5:1 Högvolympump NP 1007 NP 1008 NV 9065 ¾ Bottenventil lämplig till handpumpar

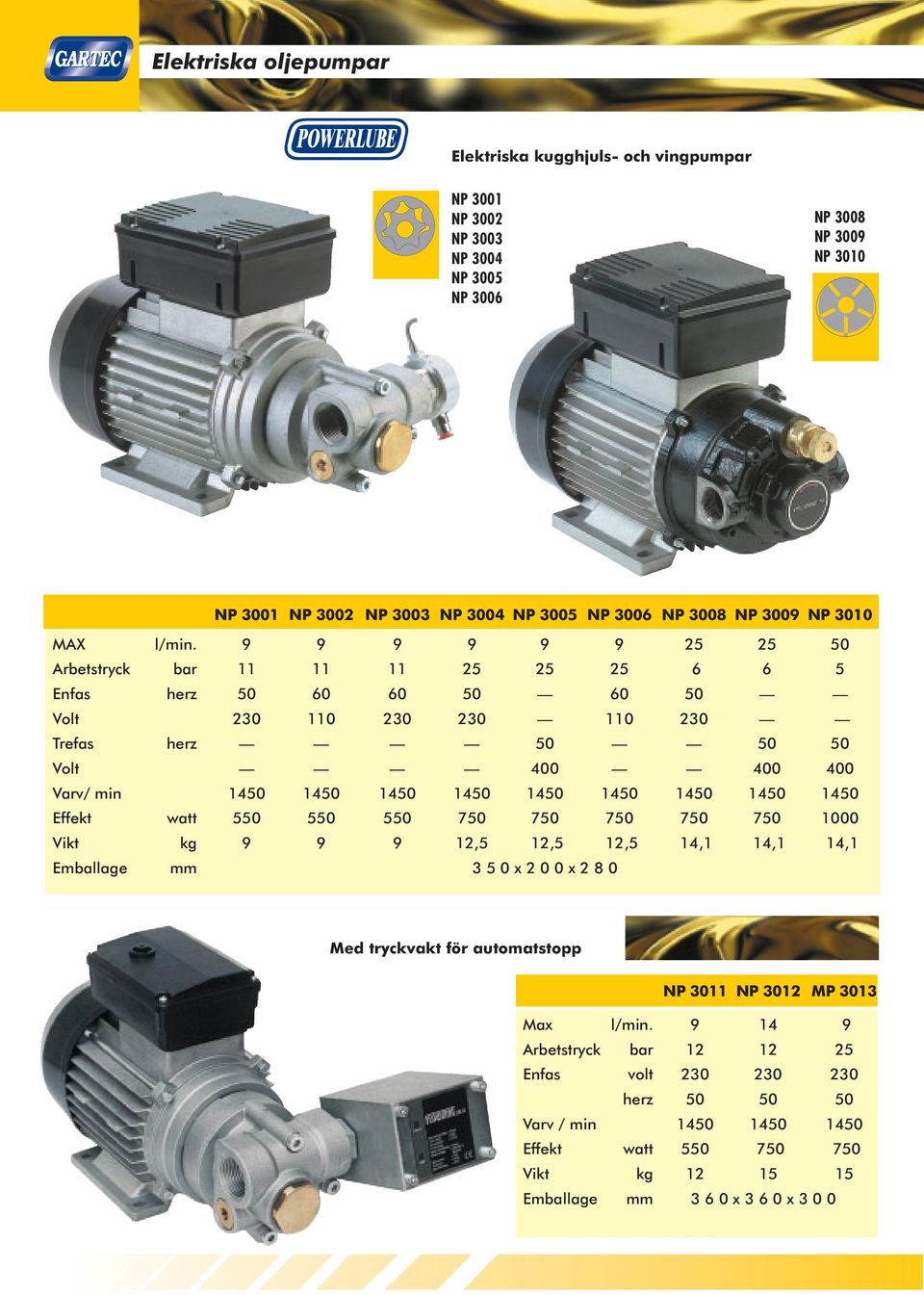

7 Elektriska oljepumpar Elektriska kugghjuls- och vingpumpar NP 3001 NP 3002 NP 3003 NP 3004 NP 3005 NP 3006 NP 3008 NP 3009 NP 3010 NP 3001 NP 3002 NP 3003 NP 3004 NP 3005 NP 3006 NP 3008 NP 3009 NP 3010 MAX l/min Arbetstryck bar Enfas herz Volt Trefas herz Volt Varv/ min Effekt watt Vikt kg ,5 12,5 12,5 14,1 14,1 14,1 Emballage mm x x Med tryckvakt för automatstopp NP 3011 NP 3012 MP 3013 Max l/min Arbetstryck bar Enfas volt herz Varv / min Effekt watt Vikt kg Emballage mm x x 3 0 0

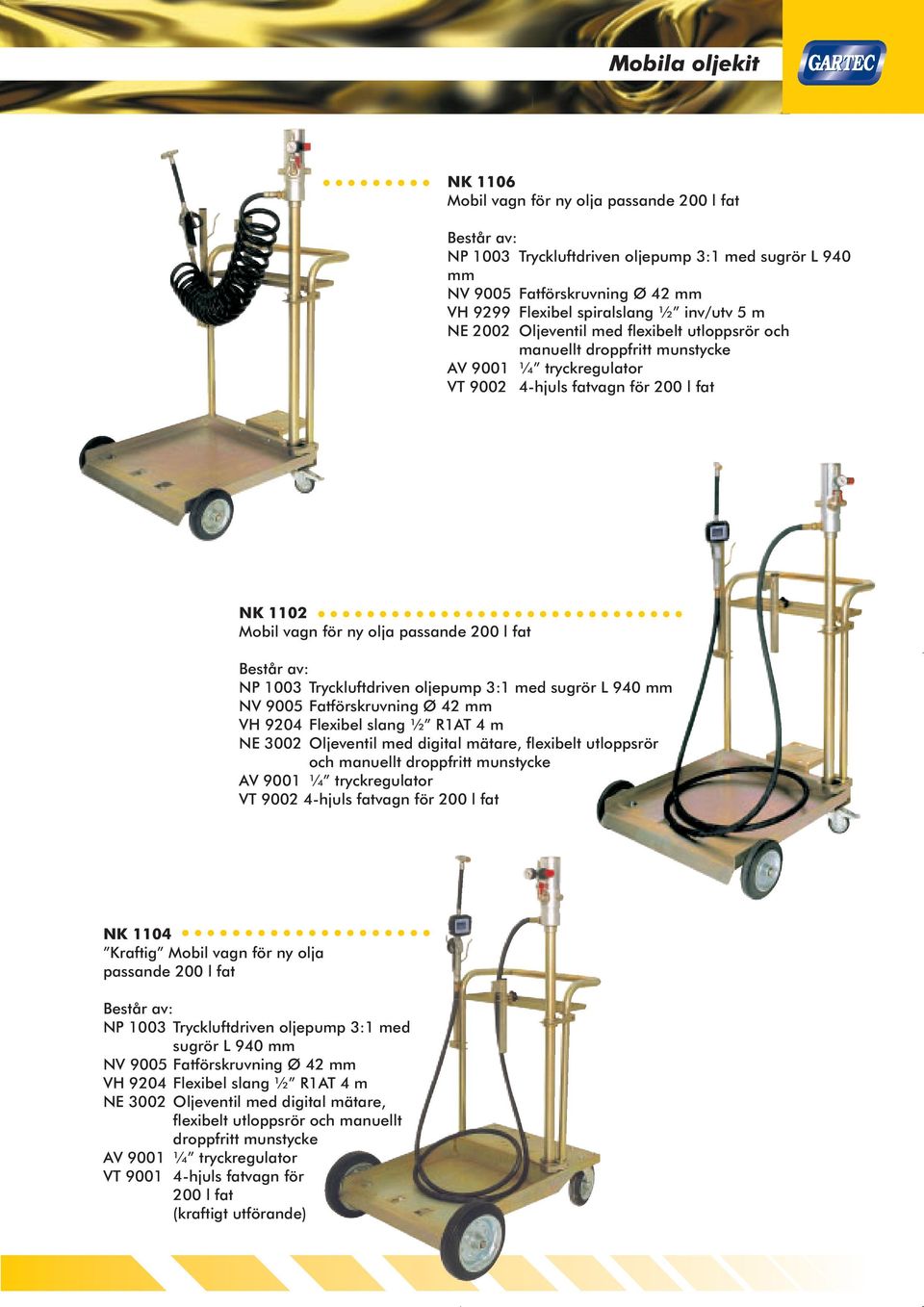

8 Mobila oljekit NK 1106 Mobil vagn för ny olja passande 200 l fat NP 1003 Tryckluftdriven oljepump 3:1 med sugrör L 940 mm NV 9005 Fatförskruvning Ø 42 mm VH 9299 Flexibel spiralslang ½ inv/utv 5 m NE 2002 Oljeventil med flexibelt utloppsrör och manuellt droppfritt munstycke AV 9001 ¼ tryckregulator VT hjuls fatvagn för 200 l fat NK 1102 Mobil vagn för ny olja passande 200 l fat NP 1003 Tryckluftdriven oljepump 3:1 med sugrör L 940 mm NV 9005 Fatförskruvning Ø 42 mm VH 9204 Flexibel slang ½ R1AT 4 m NE 3002 Oljeventil med digital mätare, flexibelt utloppsrör och manuellt droppfritt munstycke AV 9001 ¼ tryckregulator VT hjuls fatvagn för 200 l fat NK 1104 Kraftig Mobil vagn för ny olja passande 200 l fat NP 1003 Tryckluftdriven oljepump 3:1 med sugrör L 940 mm NV 9005 Fatförskruvning Ø 42 mm VH 9204 Flexibel slang ½ R1AT 4 m NE 3002 Oljeventil med digital mätare, flexibelt utloppsrör och manuellt droppfritt munstycke AV 9001 ¼ tryckregulator VT hjuls fatvagn för 200 l fat (kraftigt utförande)

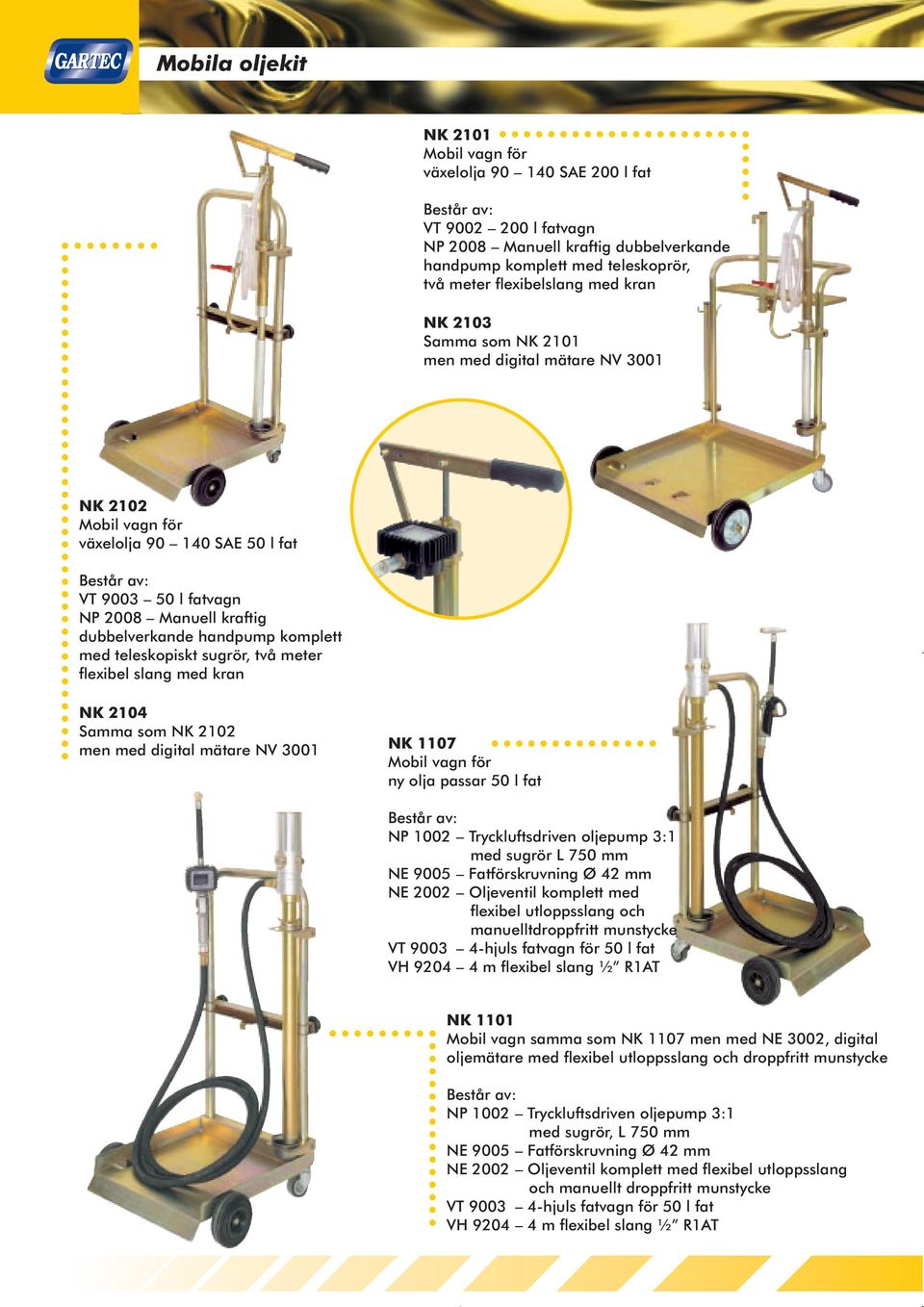

9 Mobila oljekit NK 2101 Mobil vagn för växelolja SAE 200 l fat VT l fatvagn NP 2008 Manuell kraftig dubbelverkande handpump komplett med teleskoprör, två meter flexibelslang med kran NK 2103 Samma som NK 2101 men med digital mätare NV 3001 NK 2102 Mobil vagn för växelolja SAE 50 l fat VT l fatvagn NP 2008 Manuell kraftig dubbelverkande handpump komplett med teleskopiskt sugrör, två meter flexibel slang med kran NK 2104 Samma som NK 2102 men med digital mätare NV 3001 NK 1107 Mobil vagn för ny olja passar 50 l fat NP 1002 Tryckluftsdriven oljepump 3:1 med sugrör L 750 mm NE 9005 Fatförskruvning Ø 42 mm NE 2002 Oljeventil komplett med flexibel utloppsslang och manuelltdroppfritt munstycke VT hjuls fatvagn för 50 l fat VH m flexibel slang ½ R1AT NK 1101 Mobil vagn samma som NK 1107 men med NE 3002, digital oljemätare med flexibel utloppsslang och droppfritt munstycke NP 1002 Tryckluftsdriven oljepump 3:1 med sugrör, L 750 mm NE 9005 Fatförskruvning Ø 42 mm NE 2002 Oljeventil komplett med flexibel utloppsslang och manuellt droppfritt munstycke VT hjuls fatvagn för 50 l fat VH m flexibel slang ½ R1AT

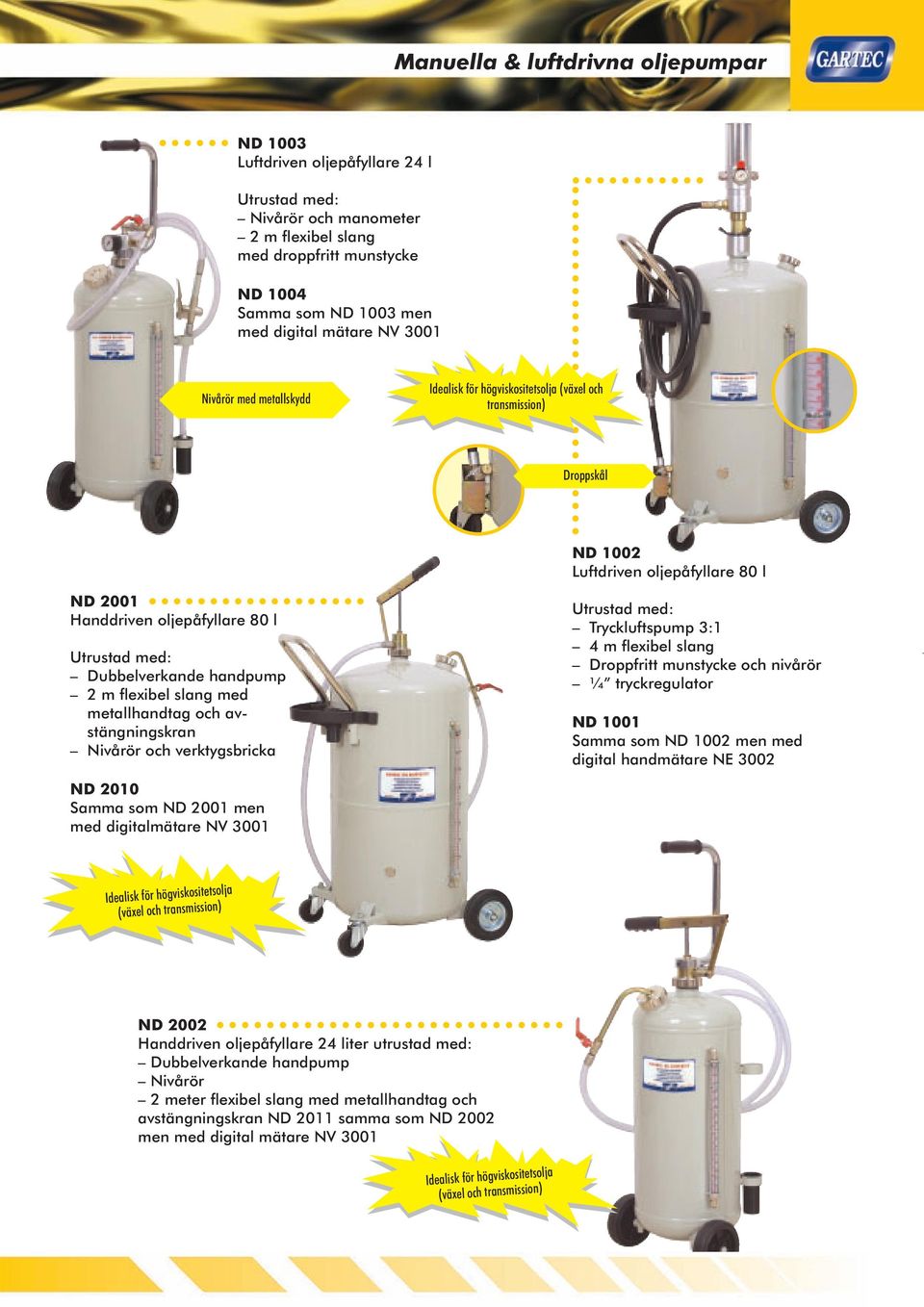

10 Manuella & luftdrivna oljepumpar ND 1003 Luftdriven oljepåfyllare 24 l Utrustad med: Nivårör och manometer 2 m flexibel slang med droppfritt munstycke ND 1004 Samma som ND 1003 men med digital mätare NV 3001 Nivårör med metallskydd Idealisk för högviskositetsolja (växel och transmission) Droppskål ND 1002 Luftdriven oljepåfyllare 80 l ND 2001 Handdriven oljepåfyllare 80 l Utrustad med: Dubbelverkande handpump 2 m flexibel slang med metallhandtag och avstängningskran Nivårör och verktygsbricka ND 2010 Samma som ND 2001 men med digitalmätare NV 3001 Utrustad med: Tryckluftspump 3:1 4 m flexibel slang Droppfritt munstycke och nivårör ¼ tryckregulator ND 1001 Samma som ND 1002 men med digital handmätare NE 3002 Idealisk för högviskositetsolja (växel och transmission) ND 2002 Handdriven oljepåfyllare 24 liter utrustad med: Dubbelverkande handpump Nivårör 2 meter flexibel slang med metallhandtag och avstängningskran ND 2011 samma som ND 2002 men med digital mätare NV 3001 Idealisk för högviskositetsolja (växel och transmission)

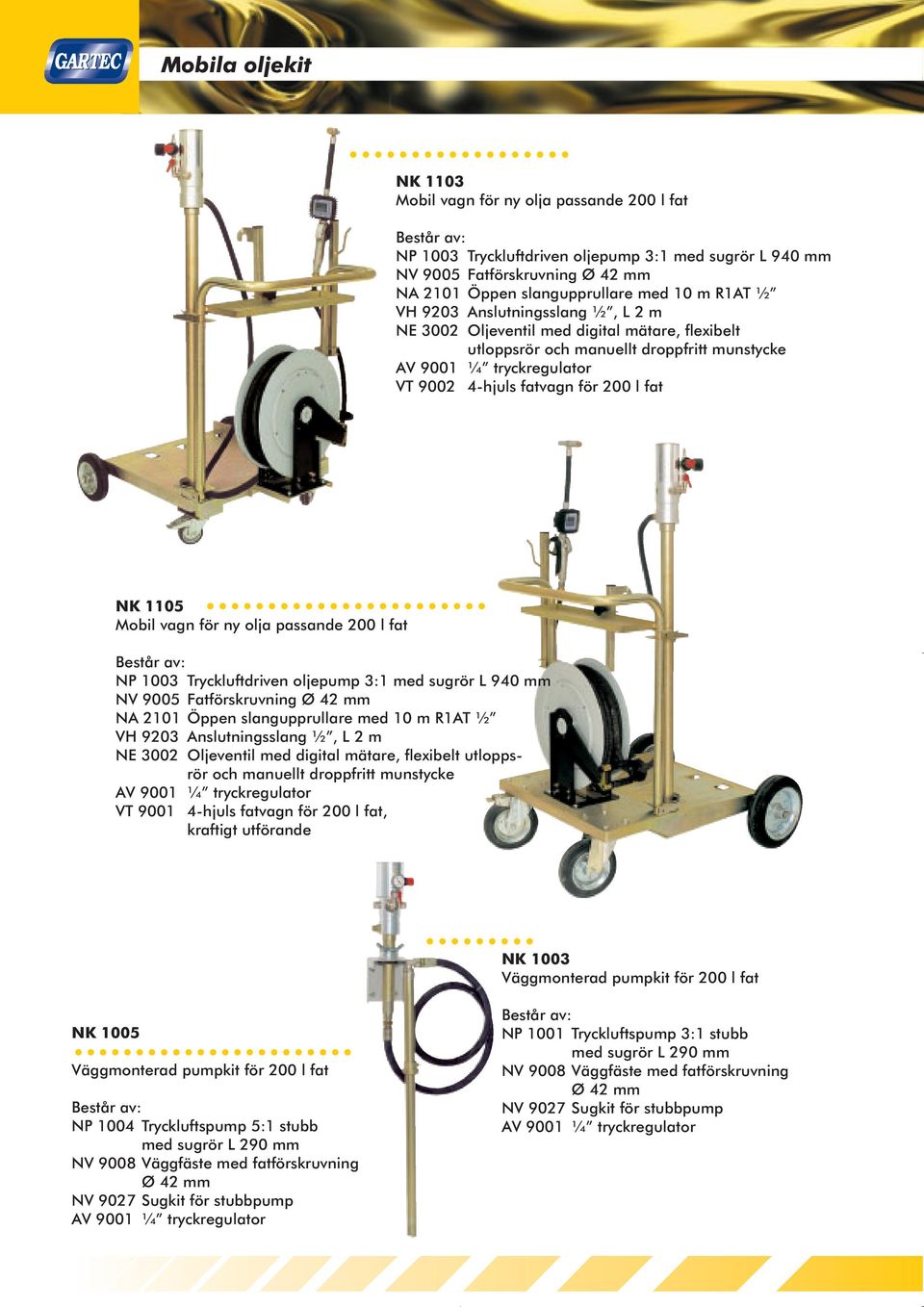

11 Mobila oljekit NK 1103 Mobil vagn för ny olja passande 200 l fat NP 1003 Tryckluftdriven oljepump 3:1 med sugrör L 940 mm NV 9005 Fatförskruvning Ø 42 mm NA 2101 Öppen slangupprullare med 10 m R1AT ½ VH 9203 Anslutningsslang ½, L 2 m NE 3002 Oljeventil med digital mätare, flexibelt utloppsrör och manuellt droppfritt munstycke AV 9001 ¼ tryckregulator VT hjuls fatvagn för 200 l fat NK 1105 Mobil vagn för ny olja passande 200 l fat NP 1003 Tryckluftdriven oljepump 3:1 med sugrör L 940 mm NV 9005 Fatförskruvning Ø 42 mm NA 2101 Öppen slangupprullare med 10 m R1AT ½ VH 9203 Anslutningsslang ½, L 2 m NE 3002 Oljeventil med digital mätare, flexibelt utloppsrör och manuellt droppfritt munstycke AV 9001 ¼ tryckregulator VT hjuls fatvagn för 200 l fat, kraftigt utförande NK 1003 Väggmonterad pumpkit för 200 l fat NK 1005 Väggmonterad pumpkit för 200 l fat NP 1004 Tryckluftspump 5:1 stubb med sugrör L 290 mm NV 9008 Väggfäste med fatförskruvning Ø 42 mm NV 9027 Sugkit för stubbpump AV 9001 ¼ tryckregulator NP 1001 Tryckluftspump 3:1 stubb med sugrör L 290 mm NV 9008 Väggfäste med fatförskruvning Ø 42 mm NV 9027 Sugkit för stubbpump AV 9001 ¼ tryckregulator

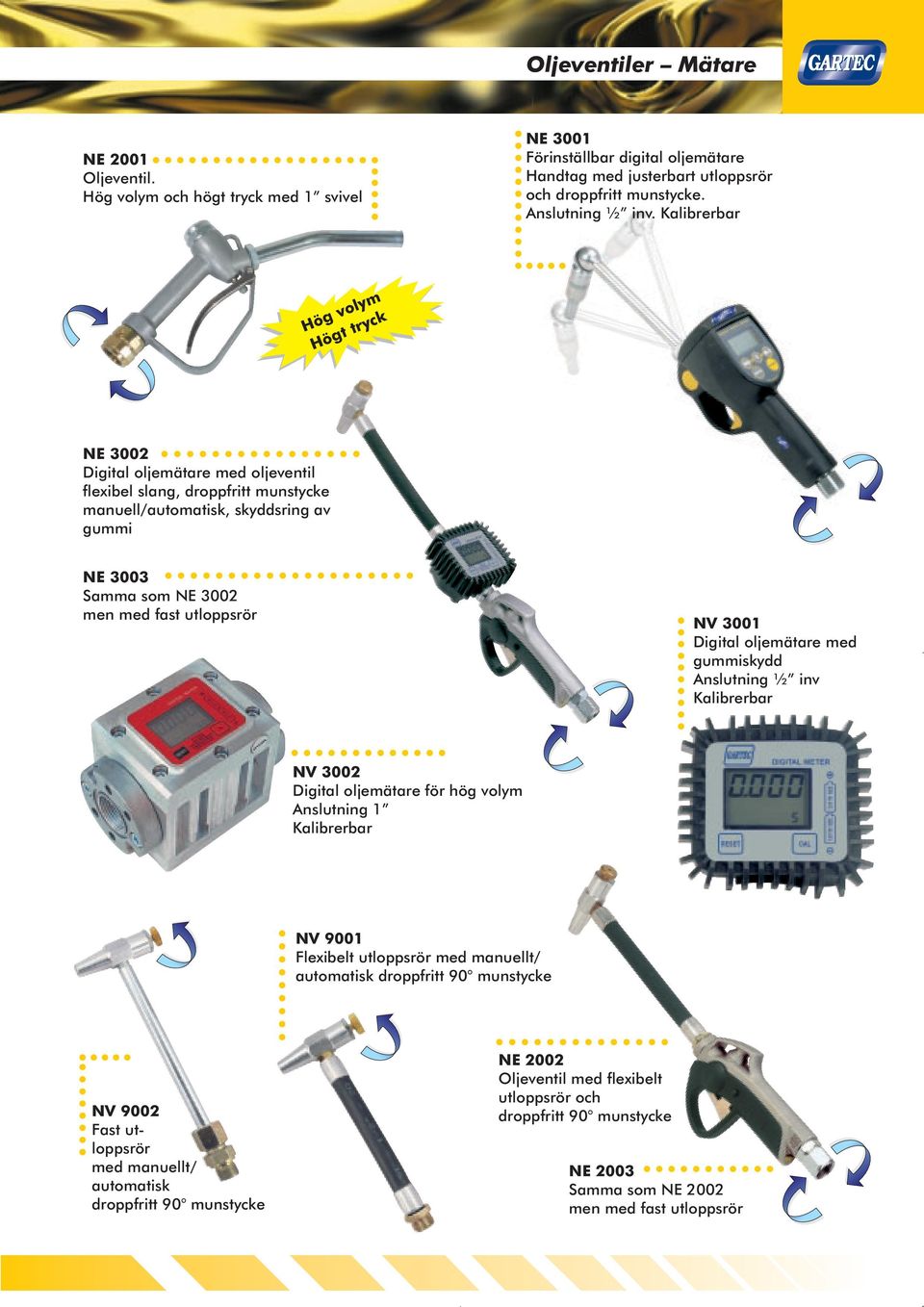

12 Oljeventiler Mätare NE 2001 Oljeventil. Hög volym och högt tryck med 1 svivel NE 3001 Förinställbar digital oljemätare Handtag med justerbart utloppsrör och droppfritt munstycke. Anslutning ½ inv. Kalibrerbar Hög volym Högt tryck NE 3002 Digital oljemätare med oljeventil flexibel slang, droppfritt munstycke manuell/automatisk, skyddsring av gummi NE 3003 Samma som NE 3002 men med fast utloppsrör NV 3001 Digital oljemätare med gummiskydd Anslutning ½ inv Kalibrerbar NV 3002 Digital oljemätare för hög volym Anslutning 1 Kalibrerbar NV 9001 Flexibelt utloppsrör med manuellt/ automatisk droppfritt 90 munstycke NV 9002 Fast utloppsrör med manuellt/ automatisk droppfritt 90 munstycke NE 2002 Oljeventil med flexibelt utloppsrör och droppfritt 90 munstycke NE 2003 Samma som NE 2002 men med fast utloppsrör

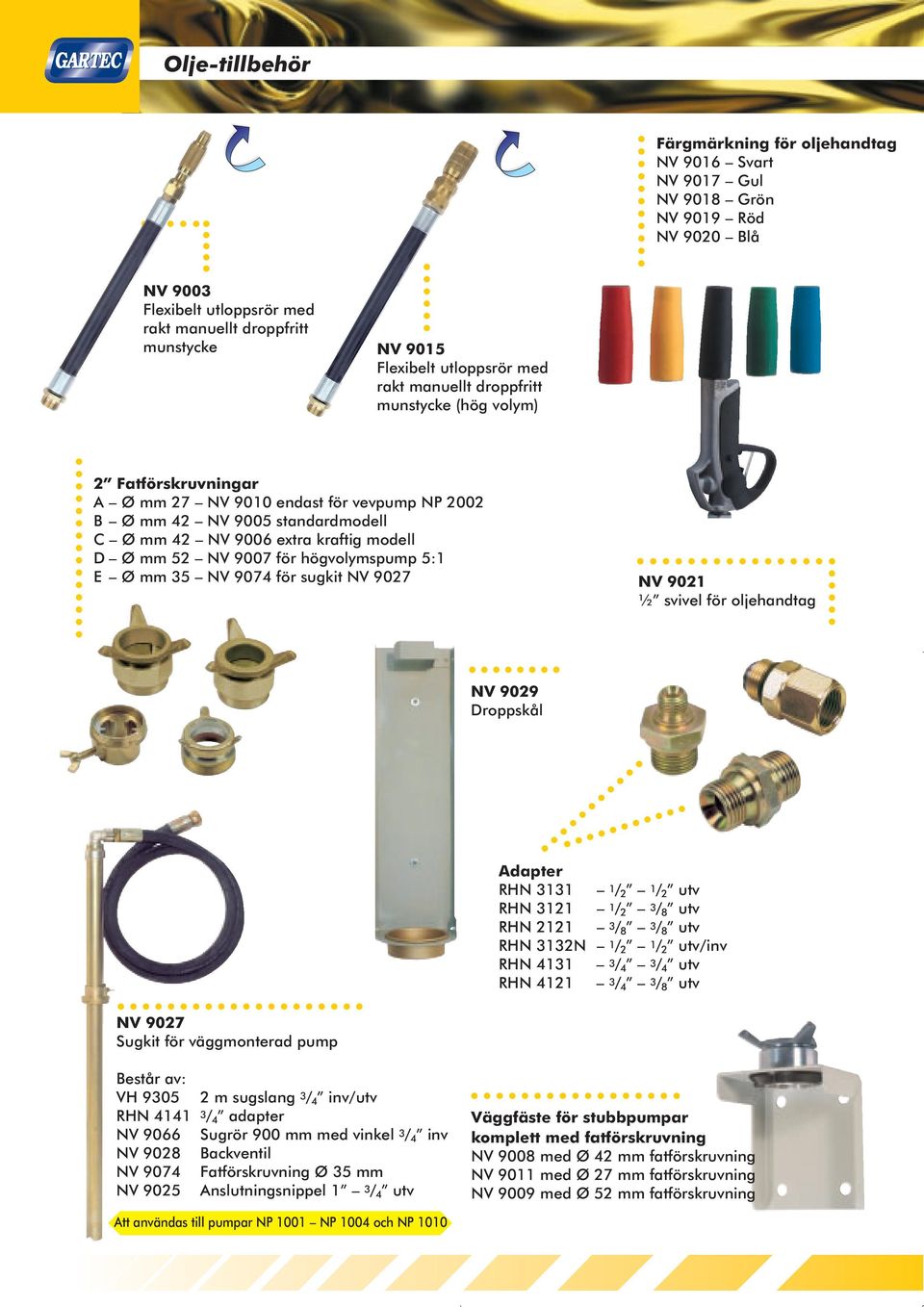

13 Olje-tillbehör Färgmärkning för oljehandtag NV 9016 Svart NV 9017 Gul NV 9018 Grön NV 9019 Röd NV 9020 Blå NV 9003 Flexibelt utloppsrör med rakt manuellt droppfritt munstycke NV 9015 Flexibelt utloppsrör med rakt manuellt droppfritt munstycke (hög volym) 2 Fatförskruvningar A Ø mm 27 NV 9010 endast för vevpump NP 2002 B Ø mm 42 NV 9005 standardmodell C Ø mm 42 NV 9006 extra kraftig modell D Ø mm 52 NV 9007 för högvolymspump 5:1 E Ø mm 35 NV 9074 för sugkit NV 9027 NV 9021 ½ svivel för oljehandtag NV 9029 Droppskål Adapter RHN / 2 1 / 2 utv RHN / 2 3 / 8 utv RHN / 8 3 / 8 utv RHN 3132N 1 / 2 1 / 2 utv/inv RHN / 4 3 / 4 utv RHN / 4 3 / 8 utv NV 9027 Sugkit för väggmonterad pump VH m sugslang 3 / 4 inv/utv RHN / 4 adapter NV 9066 Sugrör 900 mm med vinkel 3 / 4 inv NV 9028 Backventil NV 9074 Fatförskruvning Ø 35 mm NV 9025 Anslutningsnippel 1 3 / 4 utv Väggfäste för stubbpumpar komplett med fatförskruvning NV 9008 med Ø 42 mm fatförskruvning NV 9011 med Ø 27 mm fatförskruvning NV 9009 med Ø 52 mm fatförskruvning Att användas till pumpar NP 1001 NP 1004 och NP 1010

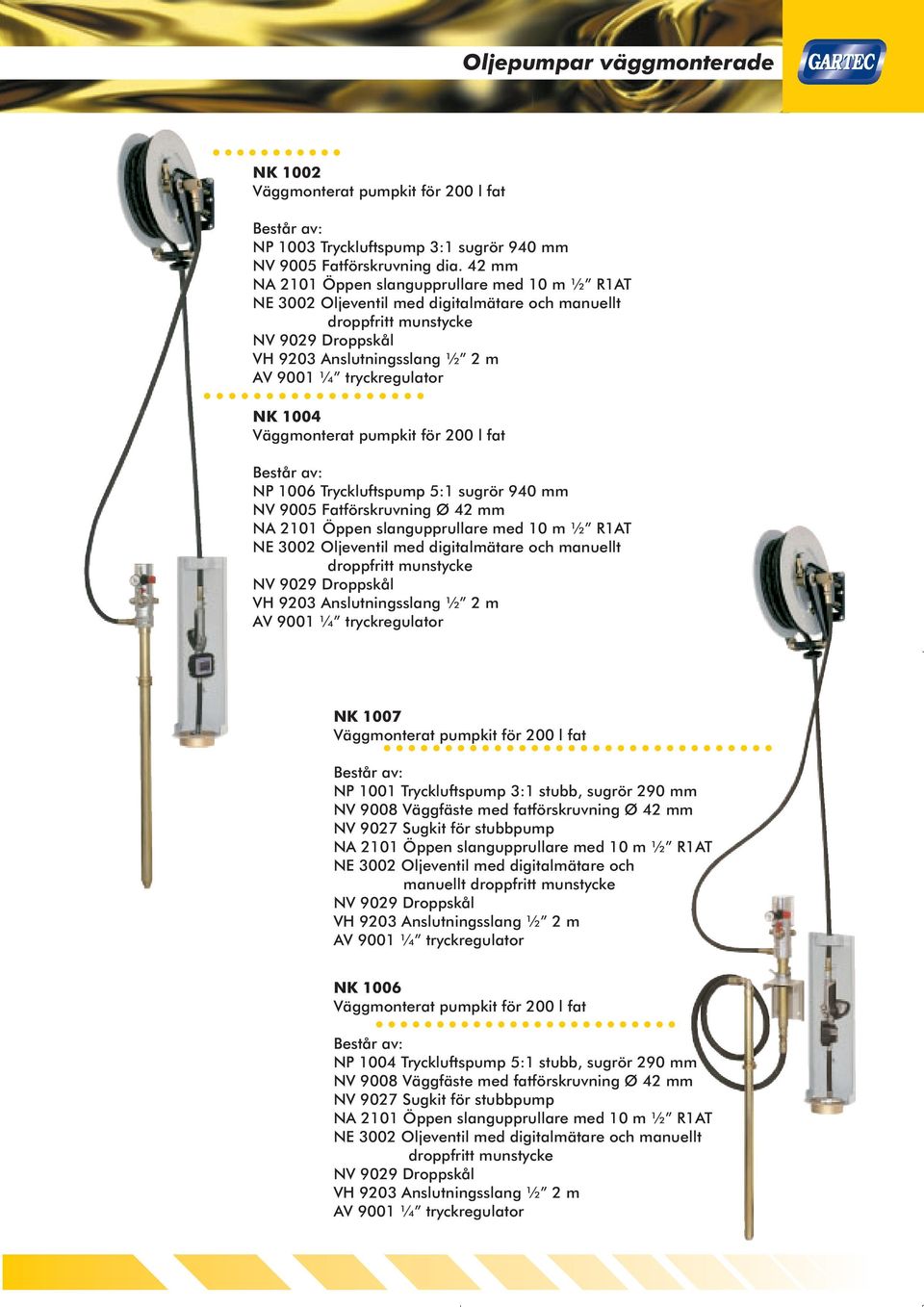

14 Oljepumpar väggmonterade NK 1002 Väggmonterat pumpkit för 200 l fat NP 1003 Tryckluftspump 3:1 sugrör 940 mm NV 9005 Fatförskruvning dia. 42 mm NA 2101 Öppen slangupprullare med 10 m ½ R1AT NE 3002 Oljeventil med digitalmätare och manuellt droppfritt munstycke NV 9029 Droppskål VH 9203 Anslutningsslang ½ 2 m AV 9001 ¼ tryckregulator NK 1004 Väggmonterat pumpkit för 200 l fat NP 1006 Tryckluftspump 5:1 sugrör 940 mm NV 9005 Fatförskruvning Ø 42 mm NA 2101 Öppen slangupprullare med 10 m ½ R1AT NE 3002 Oljeventil med digitalmätare och manuellt droppfritt munstycke NV 9029 Droppskål VH 9203 Anslutningsslang ½ 2 m AV 9001 ¼ tryckregulator NK 1007 Väggmonterat pumpkit för 200 l fat NP 1001 Tryckluftspump 3:1 stubb, sugrör 290 mm NV 9008 Väggfäste med fatförskruvning Ø 42 mm NV 9027 Sugkit för stubbpump NA 2101 Öppen slangupprullare med 10 m ½ R1AT NE 3002 Oljeventil med digitalmätare och manuellt droppfritt munstycke NV 9029 Droppskål VH 9203 Anslutningsslang ½ 2 m AV 9001 ¼ tryckregulator NK 1006 Väggmonterat pumpkit för 200 l fat NP 1004 Tryckluftspump 5:1 stubb, sugrör 290 mm NV 9008 Väggfäste med fatförskruvning Ø 42 mm NV 9027 Sugkit för stubbpump NA 2101 Öppen slangupprullare med 10 m ½ R1AT NE 3002 Oljeventil med digitalmätare och manuellt droppfritt munstycke NV 9029 Droppskål VH 9203 Anslutningsslang ½ 2 m AV 9001 ¼ tryckregulator

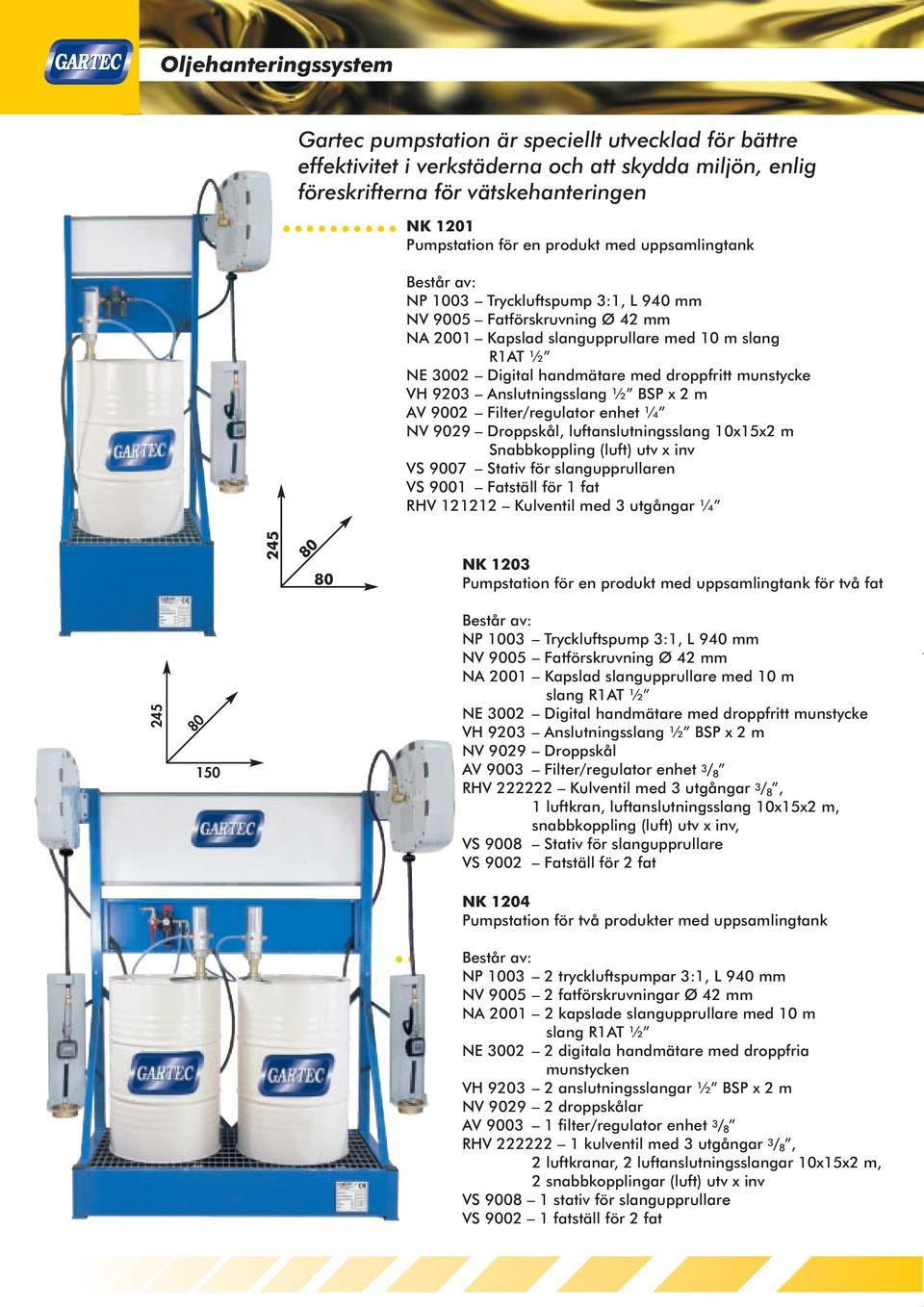

15 Oljehanteringssystem Gartec pumpstation är speciellt utvecklad för bättre effektivitet i verkstäderna och att skydda miljön, enlig föreskrifterna för vätskehanteringen NK 1201 Pumpstation för en produkt med uppsamlingtank NP 1003 Tryckluftspump 3:1, L 940 mm NV 9005 Fatförskruvning Ø 42 mm NA 2001 Kapslad slangupprullare med 10 m slang R1AT ½ NE 3002 Digital handmätare med droppfritt munstycke VH 9203 Anslutningsslang ½ BSP x 2 m AV 9002 Filter/regulator enhet ¼ NV 9029 Droppskål, luftanslutningsslang 10x15x2 m Snabbkoppling (luft) utv x inv VS 9007 Stativ för slangupprullaren VS 9001 Fatställ för 1 fat RHV Kulventil med 3 utgångar ¼ NK 1203 Pumpstation för en produkt med uppsamlingtank för två fat NP 1003 Tryckluftspump 3:1, L 940 mm NV 9005 Fatförskruvning Ø 42 mm NA 2001 Kapslad slangupprullare med 10 m slang R1AT ½ NE 3002 Digital handmätare med droppfritt munstycke VH 9203 Anslutningsslang ½ BSP x 2 m NV 9029 Droppskål AV 9003 Filter/regulator enhet 3 / 8 RHV Kulventil med 3 utgångar 3 / 8, 1 luftkran, luftanslutningsslang 10x15x2 m, snabbkoppling (luft) utv x inv, VS 9008 Stativ för slangupprullare VS 9002 Fatställ för 2 fat NK 1204 Pumpstation för två produkter med uppsamlingtank NP tryckluftspumpar 3:1, L 940 mm NV fatförskruvningar Ø 42 mm NA kapslade slangupprullare med 10 m slang R1AT ½ NE digitala handmätare med droppfria munstycken VH anslutningsslangar ½ BSP x 2 m NV droppskålar AV filter/regulator enhet 3 / 8 RHV kulventil med 3 utgångar 3 / 8, 2 luftkranar, 2 luftanslutningsslangar 10x15x2 m, 2 snabbkopplingar (luft) utv x inv VS stativ för slangupprullare VS fatställ för 2 fat

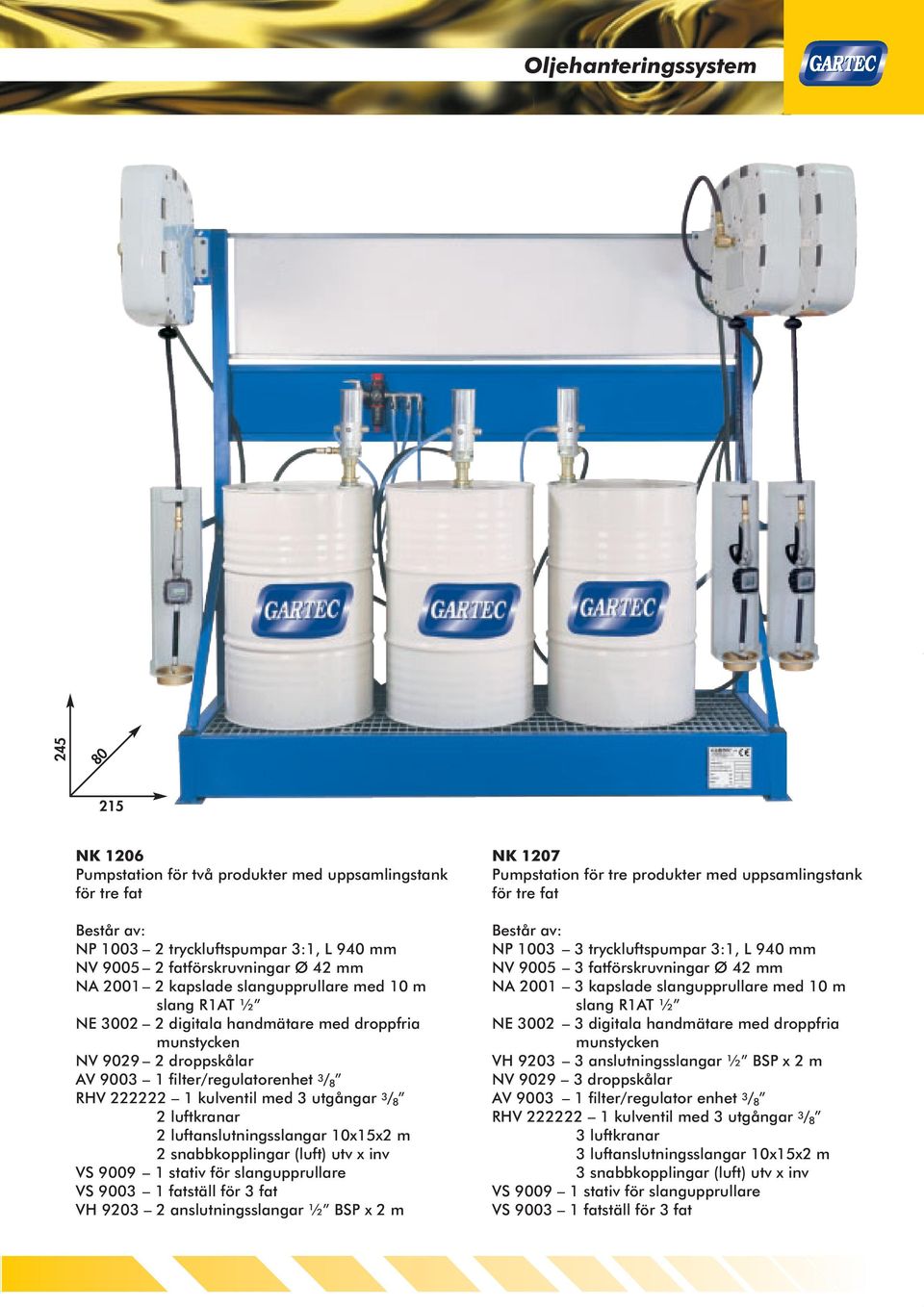

16 Oljehanteringssystem NK 1206 Pumpstation för två produkter med uppsamlingstank för tre fat NP tryckluftspumpar 3:1, L 940 mm NV fatförskruvningar Ø 42 mm NA kapslade slangupprullare med 10 m slang R1AT ½ NE digitala handmätare med droppfria munstycken NV droppskålar AV filter/regulatorenhet 3 / 8 RHV kulventil med 3 utgångar 3 / 8 2 luftkranar 2 luftanslutningsslangar 10x15x2 m 2 snabbkopplingar (luft) utv x inv VS stativ för slangupprullare VS fatställ för 3 fat VH anslutningsslangar ½ BSP x 2 m NK 1207 Pumpstation för tre produkter med uppsamlingstank för tre fat NP tryckluftspumpar 3:1, L 940 mm NV fatförskruvningar Ø 42 mm NA kapslade slangupprullare med 10 m slang R1AT ½ NE digitala handmätare med droppfria munstycken VH anslutningsslangar ½ BSP x 2 m NV droppskålar AV filter/regulator enhet 3 / 8 RHV kulventil med 3 utgångar 3 / 8 3 luftkranar 3 luftanslutningsslangar 10x15x2 m 3 snabbkopplingar (luft) utv x inv VS stativ för slangupprullare VS fatställ för 3 fat

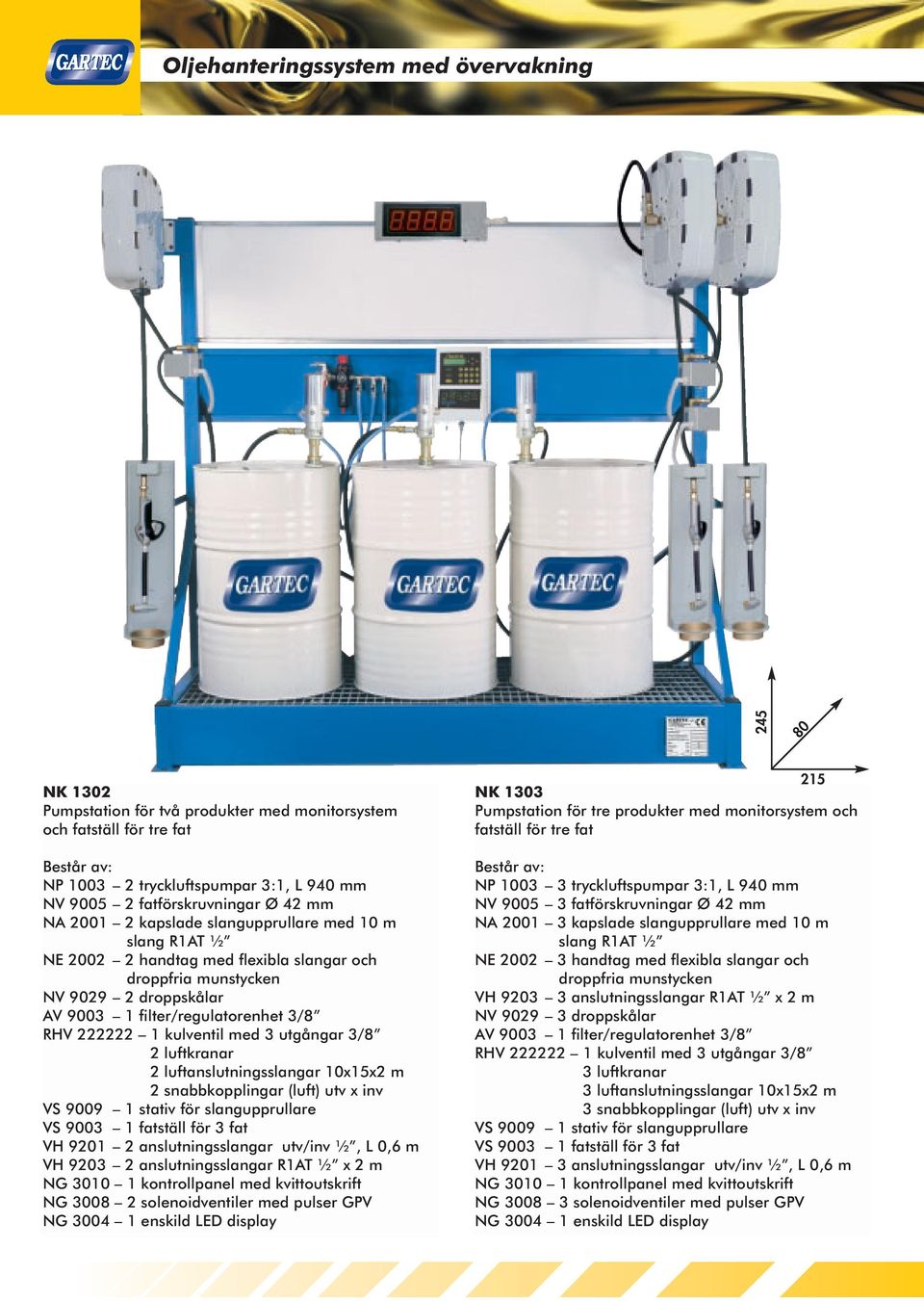

17 Oljehanteringssystem med övervakning NK 1302 Pumpstation för två produkter med monitorsystem och fatställ för tre fat NP tryckluftspumpar 3:1, L 940 mm NV fatförskruvningar Ø 42 mm NA kapslade slangupprullare med 10 m slang R1AT ½ NE handtag med flexibla slangar och droppfria munstycken NV droppskålar AV filter/regulatorenhet 3/8 RHV kulventil med 3 utgångar 3/8 2 luftkranar 2 luftanslutningsslangar 10x15x2 m 2 snabbkopplingar (luft) utv x inv VS stativ för slangupprullare VS fatställ för 3 fat VH anslutningsslangar utv/inv ½, L 0,6 m VH anslutningsslangar R1AT ½ x 2 m NG kontrollpanel med kvittoutskrift NG solenoidventiler med pulser GPV NG enskild LED display 215 NK 1303 Pumpstation för tre produkter med monitorsystem och fatställ för tre fat NP tryckluftspumpar 3:1, L 940 mm NV fatförskruvningar Ø 42 mm NA kapslade slangupprullare med 10 m slang R1AT ½ NE handtag med flexibla slangar och droppfria munstycken VH anslutningsslangar R1AT ½ x 2 m NV droppskålar AV filter/regulatorenhet 3/8 RHV kulventil med 3 utgångar 3/8 3 luftkranar 3 luftanslutningsslangar 10x15x2 m 3 snabbkopplingar (luft) utv x inv VS stativ för slangupprullare VS fatställ för 3 fat VH anslutningsslangar utv/inv ½, L 0,6 m NG kontrollpanel med kvittoutskrift NG solenoidventiler med pulser GPV NG enskild LED display

18 80 Oljehanteringssystem med övervakning Gartecs pumpstation med monitorsystem ger: förbättrade arbetsvillkor mindre utrymmeskrav kontrollerad vätskemängd gediet intryck vätskehantering som uppfyller miljölagarna 245 NK 1301 Pumpstation för två produkter med monitorsystem och fatställ NP tryckluftspumpar 3:1, L 940 mm NV fatförskruvningar Ø 42 mm NA kapslade slangupprullare med 10 m slang R1AT ½ VH anslutningsslangar R1AT ½ x 2 m NV droppskålar AV filter/regulatorenhet 3 / 8 RHV kulventil med 3 utgångar 3 / NG solenoidventiler med pulser GPV 2 luftkranar 2 luftanslutningsslangar 10x15x2 m 2 snabbkopplingar (luft) utv x inv VS stativ för slangupprullare VS fatställ för 2 fat NE handtag med flexibel slang och droppfritt munstycke VH anslutningsslangar utv/inv ½, L 0,6 m NG kontrollpanel med kvittoutskrift NG enskild LED display

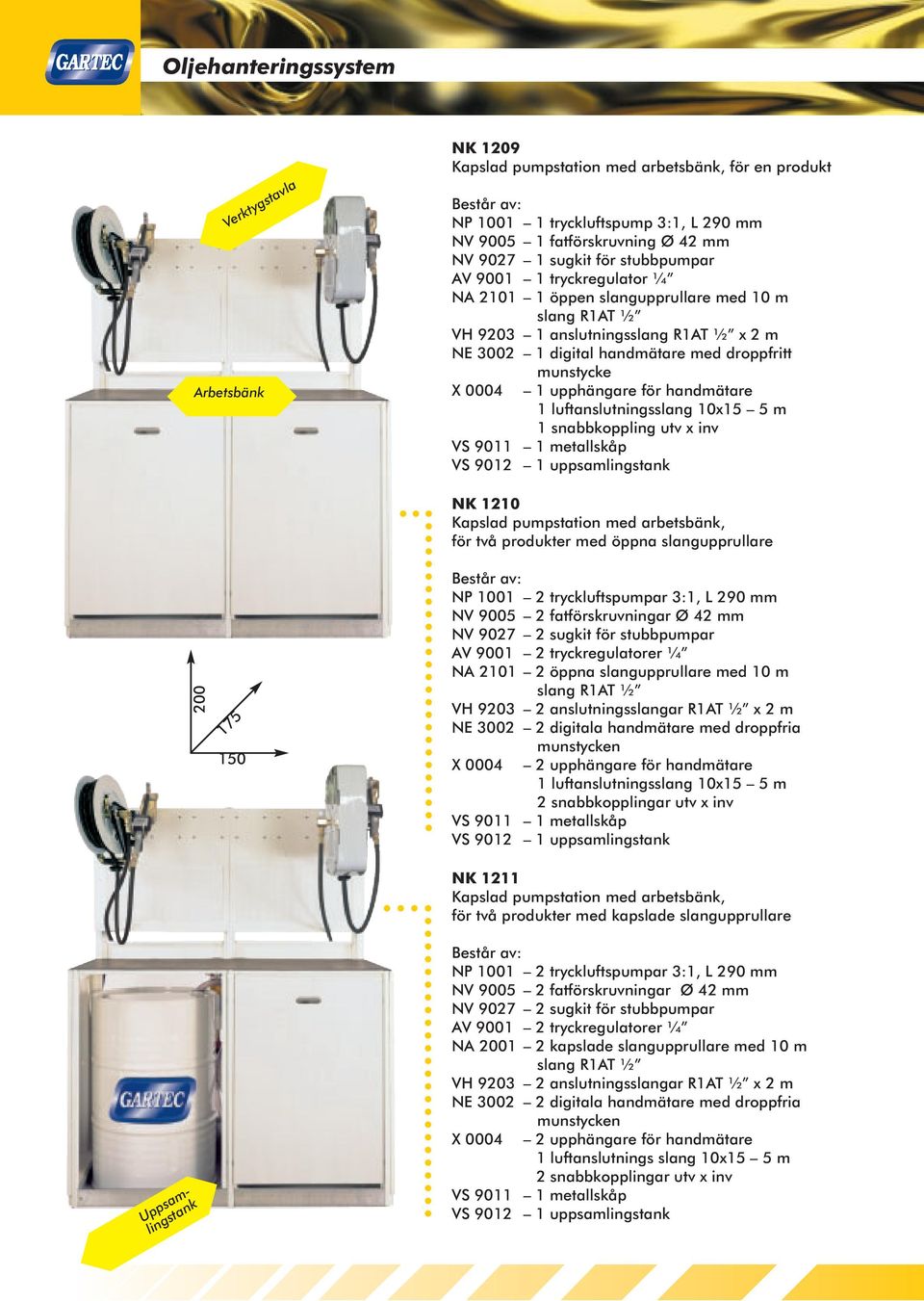

19 Oljehanteringssystem Verktygstavla Arbetsbänk NK 1209 Kapslad pumpstation med arbetsbänk, för en produkt NP tryckluftspump 3:1, L 290 mm NV fatförskruvning Ø 42 mm NV sugkit för stubbpumpar AV tryckregulator ¼ NA öppen slangupprullare med 10 m slang R1AT ½ VH anslutningsslang R1AT ½ x 2 m NE digital handmätare med droppfritt munstycke X upphängare för handmätare 1 luftanslutningsslang 10x15 5 m 1 snabbkoppling utv x inv VS metallskåp VS uppsamlingstank 200 Uppsamlingstank NK 1210 Kapslad pumpstation med arbetsbänk, för två produkter med öppna slangupprullare NP tryckluftspumpar 3:1, L 290 mm NV fatförskruvningar Ø 42 mm NV sugkit för stubbpumpar AV tryckregulatorer ¼ NA öppna slangupprullare med 10 m slang R1AT ½ VH anslutningsslangar R1AT ½ x 2 m NE digitala handmätare med droppfria munstycken X upphängare för handmätare 1 luftanslutningsslang 10x15 5 m 2 snabbkopplingar utv x inv VS metallskåp VS uppsamlingstank NK 1211 Kapslad pumpstation med arbetsbänk, för två produkter med kapslade slangupprullare NP tryckluftspumpar 3:1, L 290 mm NV fatförskruvningar Ø 42 mm NV sugkit för stubbpumpar AV tryckregulatorer ¼ NA kapslade slangupprullare med 10 m slang R1AT ½ VH anslutningsslangar R1AT ½ x 2 m NE digitala handmätare med droppfria munstycken X upphängare för handmätare 1 luftanslutnings slang 10x15 5 m 2 snabbkopplingar utv x inv VS metallskåp VS uppsamlingstank

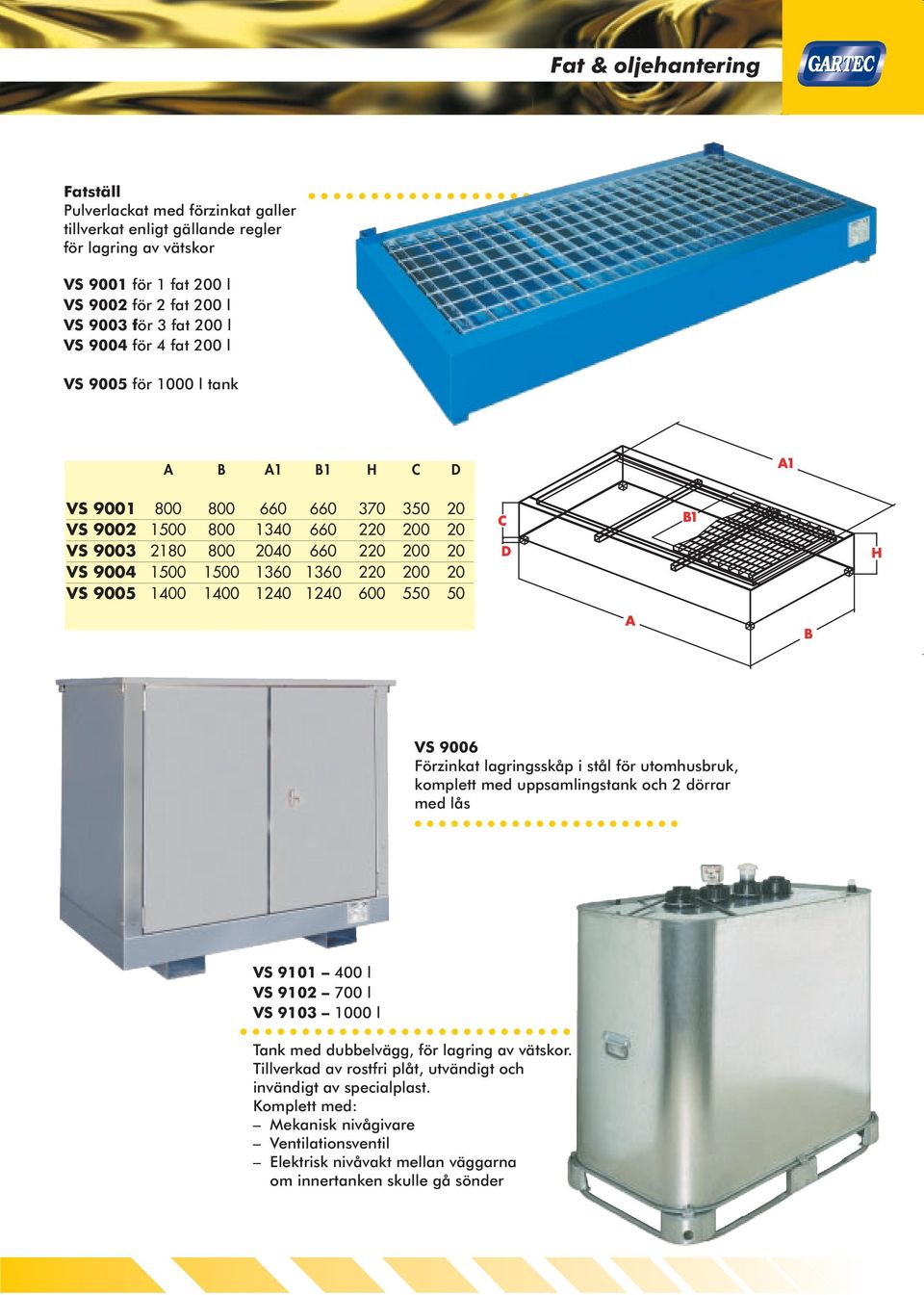

20 Fat & oljehantering Fatställ Pulverlackat med förzinkat galler tillverkat enligt gällande regler för lagring av vätskor VS 9001 för 1 fat 200 l VS 9002 för 2 fat 200 l VS 9003 för 3 fat 200 l VS 9004 för 4 fat 200 l VS 9005 för 1000 l tank A B A1 B1 H C D VS VS VS VS VS VS 9006 Förzinkat lagringsskåp i stål för utomhusbruk, komplett med uppsamlingstank och 2 dörrar med lås VS l VS l VS l Tank med dubbelvägg, för lagring av vätskor. Tillverkad av rostfri plåt, utvändigt och invändigt av specialplast. Komplett med: Mekanisk nivågivare Ventilationsventil Elektrisk nivåvakt mellan väggarna om innertanken skulle gå sönder

21 Tankar & tillbehör VS 9105 Enväggstank 1500 l. För lagring av vätska. Tillverkad i pulverlackerad stål. Nivåmätare Ventilation VS 9104 Uppsamlingstank för 1500 l Tillverkad i pulverlackerad stål VS 9108 Tank 1500 l, tillverkat i kraftig polyethylene. Komplett med uppsamlingstank VS 9104 enligt föreskrifterna för vätskehantering Uppsamlingstank Nivåmätare Ventilation VS luftventil för tankar VS 9902 Mekanisk nivåmätare 1 ½ Anslutning VS 3001 Elektronisk nivåvakt för 200 l fat

22 Oljebarsystem Idealiskt system för snabb fyllning av vätskor, som olja eller glykol Möjlighet till att uppdatera till två eller tre tappar med mätare Varje modul levereras med en tappkran och runda täcklock Droppskål för att samla upp spillolja ND 2003 Tvåtapps oljebar med en tapp ND 2005 Samma model men med en digital mätare NK 9001 ND 2008 Samma model men med en digital mätare NK 9002 ND 2004 Tretapps oljebar levereras med en tapp ND2006 Samma model men med en digital mätare NK 9001 NV 9012 Anslutningsslang för oljebar ND 2009 Samma model men med en digital mätare NK 9002 NV 9014 Automatisk tappkran för olja och glykol komplett med anslutning NV 9073 Samma som NV 9014 men för aggressiva vätskor som spolarvätska m.m. NK 9001 Digitalt mätarkit NV 3001 med anslutningar för oljebar Passar till bar ND 2003 och ND 2004 NK 9002 Digitalt mätarkit för runda hål komplett med anslutningar för oljebar Passar till bar ND 2003 och ND 2004

23 Oljeslang Flexibel slang R1 AT används för motor-, hydraul- och transmissions-olja, glykol och spolarvätska. Typ Diameter Längd Anslut- 1/ 2 3/ 4 1 ning 80 bar 60 bar 60 bar VH 9201 R1 AT 0,6 M/F VH 9202 R1 AT 0,8 M/F VH 9203 R1 AT 2 M/F VH 9204 R1 AT 4 M/F VH 9205 R1 AT 10 M/F VH 9206 R1 AT 15 M/F VH 9207 R1 AT 20 M/F VH 9208 R1 AT 25 M/F VH 9209 R1 AT 0,6 M/F90 VH 9301 R1 AT 0,6 M/F VH 9302 R1 AT 10 M/F VH 9303 R1 AT 15 M/F VH 9304 R1 AT 20 M/F VH 9305 R1 AT 2 M/F VH 9401 R1 AT 0,6 M/F VH 9402 R1 AT 14 M/F VH 9299 SPIRALE 5 M/F Andra slanglängder är möjliga på beställning

24 Handoljepumpar NP 2001 Handpump för diesel, oljor med låg- och mellanviskositet, glykol och spolarvätska (ej ren) Levererar: 210 g/slag eller 30 l/min minut Adapter för l fat Teleskåprör och plastutlopp NP 2018 Vevpump, idealisk för diesel och oljor med hög viskositets Levererar: 40 l/min passar l fat universal fatadapter, teleskoprör, 2 m flexibel slang NP 2002 samma som NP 2018 men utan flexibel slang NP 2003 Handpump för oljor med hög viskositet, 200 l fat Levererar: 140 g/slag Universal fatadapter, 2 m flexibel slang, metallrör NP 2004 Handpump med T-handtag passar till diesel eller för ny eller gammal olja med låg viskositet. Levererar: 250 g/slag eller 42 l/min 2 fatförskruvning för 200 l fat, justerbart utloppsrör för att undvika droppande NP 2015 Handpump för växelolja Passar l hinkar Levererar: 140 g/slag eller 25 l/min 2 m flexibel slang, metallutlopp, fatlock Ø 330 mm med lockadapter

25 Handoljepumpar oljekannor NP 2006 Handpump för oljor och glykol, levererar 450 g per slag - Fatadapter för l fat - Teleskoprör - Metallpump och utlopp NP 2007 Hög volym Samma som NP 2006 men levererar 650 g per slag Oljekannor - Ergonomiskt handtag - Mässingpump - Behållare i stål - Flexibelt utlopp med munstycke NP dl NP dl NP ,5dl Justerbart handtag beroende på viskositet Oljemängd: Position 1 = 110 gr/slag Position 2 = 180 gr/slag Position 3 = 220 gr/slag Position 4 = 240 gr/slag Justerbar mängd Oljekannor - Plasthantag och behållare - Flexibel och löstagbart utlopp med munstycke NP dl NP dl NP dl NP 2008 Dubbelverkande handpump idealisk för alla oljor Justerbar hävarm beroende av viskositet på olja. Flexibel slang 2 meter, med böjt utloppsrör och avstängningskran. Teleskopiskt sugrör NP2017 Samma som NP 2008 men med digital mätare NV 3001, användbar för hög viskositet, olja, växelolja. NV 9030 Oljesug rymmer 1L NV 9031 Samma som NV 9030 men med 0,5 l Hög viskositet

26 Fatvagnar Komplett sortiment av vagnar tillverkade i förzinkat stål, färg gul, inkl: Specialsystem för fastlåsning av fat Upphängning av olje- och fettventil Låsbart svivelhjul Spillplåt Droppskål för pump vid fatbyte VT hjulsvagn för 18/50 kg fat VT hjulsvagn med justerbar bottenplatta för 18/50 kg hink Verktygshylla VT hjulsvagn för 200 l/kg fat Två svängbara hjul varav ett bromsat Svängbart hjul med broms Droppskål för fatbyte VT hjulsvagn för 200 l fat Två svängbara hjul varav ett bromsat Extra kraftigt utförande VT 9005 Fathanteringsvagn Idealiskt för byte och flyttning av fat

27 Fathantering VT 1010 Fatlyft Lyfter stående fat upptill 250 kg Godkänd av arbetsskyddsstyrelsen Enkel att använda VT 1011 Fatlyft Lyfter liggande fat upptill 250 kg Godkänd av arbetsskyddstyrelsen Lämplig för b.l.a. fatstapling VS 9910 Fatkran Fatkran för helfat med nivårör VT 1015 Fatkärra Med gummihjul, lätt och smidig fatkärra för helfat VT 1016 Fatvagga Fatvagga med utdragbara bärhandtag, som tillbehör finns hjulsats med stora gummihjul som enkelt monteras utan verktyg VT 1017 Hjulsats

28 Oljemått & tratt Idealisk för de flesta vätskor i verkstäderna, oljor, bensin, diesel, glykol, bromsvätska, batterisyra m fl. Stor bottendiameter för bra stabilitet. Pip med kapsyl för att undvika dropp. Modern design Tillverkad i kvalitetsplast Motståndskraftig mot stötar Lätt att rengöra Motståndskraftig mot UV Måttgradering på båda sidor Levereras med filter och lock VV 9004 VV905 Beskrivning Tratt Ø 180 Tratt Ø 220 Antal i varje förp Storlek 71X58X57 71X58X57 Vikt 9 9,7 Säljes även styckvis VV 9001 VV 9002 VV 9003 Beskrivning Mått 1 l Mått 2 l Mått 5 l Antal i varje förp Storlek 52x41x54 52x41x54 71x58x57 Vikt 7,7 5,7 10,9 Säljes även styckvis

29 Tillbehör VS 9903 Tryckreduseringsventil RHF 3232 Smutsfilter 1 / 2 anslutning RHF 3233 Smutsfilter 3 / 4 RHF 3234 Smutsfilter 1 RHV / 8 RHV / 4 Kulventil 3 vägs RHV / 2 RHV / 4 Backventil RHVN / 2 RHVN / 4 Kulventil RHV 3232 E 1 / 2 RHV 4242 E 3 / 4 Backventil för spillolja och aggressiva vätskor VS 9904 Plastkran för liggande fat 3 / 4 VS 9905 Plastkran 2 AV 9001 Tryckregulator 1 / 4 Komplett med manometer och kulventil RHIR / 4 RHIR / 4 Snabbkoppling för spillolja AV 9004 FRD 1 / 4 AV 9005 FRD 3 / 8 AV 9006 FRD 1 / 2 Filter/regulator/ dimsmöjarenhet Komplett med manometer AV / 4 AV / 8 Filter/regulatorenhet Komplett med manometer AV / 4 AV / 8 1 / 2 Väggfäste för filterregulator

30 Fettutrustning

31 Val av pumpstorlek TRYCKFÖRHÅLLANDE 50:1 Enhet GP1012 GP1013 GP1014 Idealisk för mobila aggregat eller fasta installationer med en maxlängd på 10 m från pump till tappställe TRYCKFÖRHÅLLANDE 60:1 Enhet GP1001 GP1002 GP1003 Idealisk för mobila aggregat eller fasta installationer med en maxlängd på 20 m från pump till tappställe TRYCKFÖRHÅLLANDE 90:1 Enhet GP1004 GP1005 GP1006 Idealisk för fasta installationer med en längd över 20 m från pump till tappställe och när högt tryck krävs. Ej för höga volymer TRYCKFÖRHÅLLANDE 80:1 Enhet: GP1007 GP1008 GP1009 Idealisk för fasta installationer med en längd över 20 m från pump till tappställe och när hög tryck och volym krävs

32 Luftdrivna fettpumpar 60:1-80:1-90:1 GP1002 GP1004 GP1006 GP1008 GP1001 GP1003 GP1005 GP1007 GP1009 För lång och säker drift, rekomenderas att montra filter på luftingången GP 1001 GP 1002 GP 1003 GP 1004 GP 1005 GP 1006 GP 1007 GP 1008 GP 1009 Tryckförhållande 60:1 60:1 60:1 90:1 90:1: 90:1 80:1 80:1 80:1 Fettmängd vid fritt utlopp gr/min Arbetstryck bar Luftanslutning F 1/4 BSP F 1/4 BSP F 1/4 BSP F 1/4 BSP F 1/4 BSP F 1/4 BSP F 3/8 BSP F 3/8 BSP F 3/8 BSP Utloppsanslutning F 3/8 BSP F 3/8 BSP F 3/8 BSP F 3/8 BSP F 3/8 BSP F 3/8 BSP F 3/4 BSP F 3/4 BSP F 3/4 BSP Luftåtgång l/min Volym db Typ kg Ø Pumprör mm Längd pumprör mm Emballage mm 130x130x x130x x130x x130x x130x x130x x130x x130x x130x1300 Vikt kg 5,1 6,2 7 5,3 6,2 7,1 8,1 9 10,1

33 Fat- & följelock RHN 1111 Nippel 1 / 4 BSP x 1 / 4 BSP MxM RHN 1121 Nippel 1 / 4 BSP x 1 / 2 BSP MxM RHN 1131 Nippel 1 / 4 BSP x 1 / 2 BSP MxM RHN 2112 N Adapter 1 / 2 BSP x 1 / 4 NPT MxF RHN 1112 N Adapter 1 / 4 BSP x 1 / 4 NPT MxF Fatlock GC 9005 GC 9007 GC 9008 GC 9009 GC 9101 Fatlock för högvolympump GP 1009 GM 9101 Följelock för högvolympum GP 1009 Följelock GM 9004 GM 9005 GM 9006 GM 9007 GM 9008 FATLOCK GC 9005 GC 9007 GC 9008 GC 9009 GC 9101 Ø Fatlock mm Ø Fat diam mm Passande fat kg Med följelock GM 9004 GM 9006 GM 9007 GM 9008 GM 9101 Emballage mm 330x330x65 410x410x65 440x440x65 630x630x65 630x630x65 Vikt kg 1,150 1,750 2,000 3,700 3,700 FÖLJELOCK GM 9004 GM 9006 GM 9007 GM 9008 GM 9101 Ø Följelock mm Ø Diameter mm Passande fat kg Med följelock GC 9005 GC 9007 GC 9008 GC 9009 GC 9101 Emballage mm 330x330x65 410x410x65 440x440x65 630x630x65 630x630x65 Vikt kg 1,300 1,600 1,950 4,300 4,300

34 Mobila fettaggregat GK 1106 Mobilt fettaggregat för 180 till 220 kg fat Komplett med: VT 9002 Vagn med 4 hjul och broms GP 1003 Tryckluftsdriven fettpump 60:1, L 950 mm RHN 1121 Anslutningsnippel 3 / 8 x 1 / 4 Bsp VH 9002 Anslutningsslang 1 / 4 R2AT 1,5 m GE 2009 Fettventil med slang, 4-baks munstycke och rak svivel GC 9009 Fatlock Ø 600 mm GM 9008 Följelock Ø 585 mm AV / 4 tryckregulator GA 2101 Öppen slangupprullare med 10 m slang 1 / 4 R2AT GK 1107 Mobilt fettaggregat för 180 till 220 kg fat Komplett med: VT 9001 Kraftig vagn med stora hjul och broms GP 1003 Tryckluftsdriven fettpump 60:1, L 950 mm RHN 1121 Anslutningsnippel 3 / 8 x 1 / 4 Bsp VH 9002 Anslutningsslang 1 / 4 R2AT 1,5 m GE 2009 Fettventil med slang, 4-backs munstycke och rak svivel GC 9009 Fatlock Ø 600 mm GM 9008 Följelock Ø 585 mm AV / 4 tryckregulator GA 2101 Öppen slangupprullare med 10 m flexibel slang 1 / 4 R2AT GK 1108 Mobilt fettaggregat för 180 till 220 kg fat Komplett med: VT 9001 Kraftig vagn med stora hjul och broms GP 1003 Tryckluftsdriven fettpump 60:1, L 950 mm RHN 1121 Anslutningsnippel 3 / 8 x 1 / 4 Bsp VH m slang 1 / 4 R2AT GE 2009 Fettventil med slang, 4-backs munstycke och rak svivel GC 9009 Fatlock Ø 600 mm GM 9008 Följelock Ø 585 mm AV / 4 tryckregulator

35 Mobila fettaggregat GK 1102 Mobilt fettaggregat för 50 kg fat Komplett med: VT 9004 Vagn med 2 hjul GP 1002 Tryckluftsdriven fettpump 60:1, L 750 mm RHN 1121 Anslutningsnippel 3 / 8 x 1 / 4 Bsp VH m slang 1 / 4 R2AT GE 2009 Fettventil med slang, 4-backs munstycke och rak svivel GC 9007 Fatlock Ø 385 mm GM 9006 Följelock Ø 370 mm GK 1104 Mobilt fettaggregat för 50 kg fat Komplett med: VT 9003 Vagn med 4 hjul GP 1002 Tryckluftsdriven fettpump 60:1, L 750 mm RHN 1121 Anslutningsnippel 3 / 8 x 1 / 4 Bsp VH m slang 1 / 4 R2AT GE 2009 Fettventil med slang, 4-backs munstycke och rak svivel GC 9007 Fatlock Ø 385 mm GM 9006 Följelock Ø 370 mm GK 1105 Mobilt fettaggregat för 180 till 220 kg fat Komplett med: VT 9002 Vagn med 4 hjul och broms GP 1003 Tryckluftsdriven fettpump 60:1, L 950 mm RHN 1121 Anslutningsnippel 3 / 8 x 1 / 4 Bsp VH m slang 1 / 4 R2AT GE 2009 Fettventil med slang, 4-backs munstycke och rak svivel GC 9009 Fatlock Ø 600 mm GM 9008 Följelock Ø 585 mm AV / 4 tryckregulator

36 Mobila fettaggregat GK 1002 Mobilt fettaggregat för 18 till 20 kg hink Komplett med: GP 1001 Tryckluftsdriven fettpump 60:1, L 500 mm RHN 1121 Anslutningsnippel 3 / 8 x 1 / 4 Bsp VH m slang ¼ R2AT GE 2009 Fettventil med slang, 4-backs munstycke och rak svivel GV 9010 Bärhantag GC 9005 Fatlock Ø 310 mm GM 9004 Följelock Ø 310 mm GK 1109 Mobilt fettaggregat för 18 till 20 kg fat Komplett med: VT 9004 Vagn med 2 hjul GP 1001 Tryckluftsdriven fettpump 60:1, L 500 mm RHN 1121 Anslutningsnippel 3/8 x 1/4 Bsp VH m slang 1/4 R2AT GE 2009 Fettventil med slang, 4-backs munstycke och rak svivel GC 9005 Fatlock Ø 310 mm GM 9004 Följelock Ø 310 mm

37 Manuella & luftdrivna fettpumpar GK 2001 Handdriven fettpump för 18/20 kg hinkar Komplett med: GP 2003 Handpump för fett GM 9001 Följelock Ø 290 mm GC 9010 Fatlock Ø 310 mm GK 2002 Samma som GK 2001 men för 50 kg fat Komplett med: GP 2004 Handpump för fett GM 9002 Följelock Ø 380 mm GC 9003 Fatlock Ø 385 mm GK 2005 Handdrivet fettaggregat för 18/20 kg hinkar Komplett med: Handdriven pump Följelock Ø 310 mm Fatlock Ø 310 mm Fettslang 1,5 m med avstängningskran och 4-backs munstycke Arbetstryck 150 bar GK 2003 Handdriven fettpump för 18/20 kg hinkar Komplett med: GP 2003 Handpump för fett GM 9001 Följelock Ø 290 mm GC 9010 Fatlock Ø 310 mm VH / 4 flexibel slang R2AT 1,5 m och avstängningskran GK 2004 Handdrivet fettaggregat för 50 kg fat Komplett med: GP 2004 Handpump för fett GM 9002 Följelock Ø 380 mm diam. GC 9003 Fatlock Ø 385 mm diam. VH / 4 flexibel slang R2AT 1,5 m och avstängnings kran GD 2001 Handdrivet fettaggregat för lösfett, med en behållare på 14 kg GD 1001 Luftdrivet fettaggregat för lösfett, med 14 kg behållare Komplett med: GP 1001 Fettpump 60:1 VH m slang R2AT 1 / 4 GE 2009 Fettventil med rör, 4-backs munstycke och avstängningskran Komplett med: VH ,5 m flexibel slang R2AT 1 / 4 4-backs munstycke och rör med avstängningskran

38 Manuella fettpumpar GP 2001 Manuel högtryckspump för fett, kapabel att smörja stora mängder, med ett arbetstryck upp till 250 BAR, eller lägre mängder med ett arbetstryck av 800 BAR Komplett med: 4-backs munstycke Fjädrande fotpedal för fyllning av fetthantag Arbetsvänligt hantag För hög eller låg leverering av fett 5 kg kärl och följelock GP 2003 Handpump för fett 18/20 kg fat Levereras utan fatlock och följelock, Inkluderar fyllningsventil för fyllning av fettspruta Levererar 50 gr per slag GP 2004 Handpump för fett 50 kg fat Levereras utan fatlock och följelock, Inkluderar fyllningsventil för fyllning av fettspruta Levererar 50 gr per slag GM 9001 Följelock Ø 290 mmm för handpump GM 9002 Följelock Ø 380 mm för handpump GP 2006 Handpump för fett 18/20 kg fat Levereras utan fatlock och följelock Komplett med: 1/4 flexibel slang 1,5 m R2AT och avstängningskran GP 2007 Samma som GP 2006 men för 50 kg fat GC 9010 Fatlock Ø 310 mm för handpump GC 9001 Fatlock Ø 330 mm för handpump GC 9002 Fatlock Ø 410 mm för handpump GC 9003 Fatlock Ø 385 mm för handpump

39 Manuella fettpumpar GP 2005 Bärbar fettpump med 12 kg behållare GE 2015 Kullagerpåfyllare, används till pumpar GP 2003 och GP 2004 eller monteras på en bänk Komplett med: Handpump Lock Följelock Flexibel slang 1,5 m Avstängningskran 4-backs munstycke GE 1001 Luft/hand-driven fettpistol För 400g fettpatron eller lösfett. Luftanslutning 1/4 hane Levereras med rör och slang 4-backs munstycke GE 2001 Handsmörjspruta För 400 g fettpatron eller lösfett Levereras med flexibel slang 4-backs munstycke GE2002 Samma som GE 2001 fast med rör GE 2003 Handsmörjspruta (kraftig) För 400 g fettpattron eller lösfett Levereras med flexibel slang 4-backs munstycke GE 2004 Samma som GE 2003 men med rör GE 2005 Handsmörjspruta För 600 g fettpattron eller lösfett Levereras med flexibel slang 4-backsmunstycke

40 Fettventiler & tillbehör GE 2006 Fettventil med ¼ anslutning, rör med 4-backs-munstycke GE 2008 Samma som GE 2006 men med rak svivelanslutning GV 9001 GE 2010 Samma som GE 2006 men med Z svivelanslutning GV 9002 GE 2007 Fettventil med ¼ anslutning, flexibel slang med 4-backsmunstycke GE 2009 Samma som GE 2007 men med rak svivelanslutning GV 9001 GE 2011 Samma som 2007 fast med Z svivelanslutning GV9002 GE 2012 Fettventil med avlastningsventil, upp till 1000 bar 1400 PSI. Komplett med ¼ anslutning med 4-backsmunstycke GE 2013 Samma som GE 2012 fast med rak svivelanslutning GV9001 GE 2014 Samma som GE 2012 fast med Z svivelanslutning GV 9002 GE 3001 Fettmätare med digital display komplett med utloppsrör och 4-backsmunstycke GV 9001 Rak svivel med ¼ anslutning för fettventil GV 9002 Z svivel med ¼ anslutning för fettventil GV backs fettmunstycke GV backs fettmunstycke med 90 anslutning

41 Slang & tillbehör Högtrycksslang Typ Ø Längd Anslut- 1/ 4 ning 600 bar VH 9001 R2 AT 0,6 M/F VH 9002 R2 AT 1,5 M/F VH 9003 R2 AT 4 M/F VH 9004 R2 AT 10 M/F VH 9005 R2 AT 15 M/F VH 9006 R2 AT 20 M/F Andra längder och dimensioner kan beställas Av / 4 tryckregulator komplett med manometer och avst.ventil RHIR / 4 M RHIR / 4 F RHIR / 8 M RHIR / 8 F RHIR / 2 M RHIR / 2 F Snabbkoppling AV / 4 AV / 8 Filter/regulator med manometer AV / 4 AV / 4 Väggfäste för FR- och FRL-kits

42 Spillolja

43 Oljesugar/spilloljeuppsamlare ER 1003 Oljesug med 4 hjul, 80 l tank och siktglas Nivårör Sugsondrar och adapter Verktygsbricka och droppskål Töms med tryckluft 8 l siktglas ER 1004 Kombinerad oljesug/spilloljeuppsamlare med 4 hjul, 80 l tank Nivårör Sugsondrar och adapter Verktygsbricka och droppskål Töms med tryckluft Spilloljeskål med galler ER 1005 Kombinerad oljesug/spilloljeuppsamlare med 4 hjul, 80 l tank, komplett med siktglas Nivårör Sugsondrar och adapter Verktygsbricka och droppskål Töms med tryckluft Spilloljeskål med galler 8 l siktglas

44 Luftdrivna oljesugar & spilloljeuppsamlare ER 2005 Spilloljevagn med svängbara hjul, 90 l balja Med: Metallgaller Handtag Förberedd för tryckluftsdriven pump ER 2006 Samma som ER 2005 men komplett med pump NP 1010 ER 1002 Oljesug med 4 hjul, 80 l tank ER 1001 Oljesug med hjul, 24 l tank Nivårör Sugsondrar och adapter Verktygsbricka och droppskål Töms med tryckluft Nivårör Sugsondrar och adapter Manuel tömning av tanken

45 Spilloljehantering ER 2001 Spilloljevagn Med: E 0003 Uppsamlingsskål med rör och fatadapter VT 9002 vagn för 200 l fat ER 2002 Spilloljeaggregat med 80 l tank Med: Nivårör Verktygsbricka Droppskål Uppsamlingsskål med stor diameter och ett avrinningsgaller i plast. Töms med hjälp av tryckluft ER 2003 Spilloljeaggregat för MC, 40 l tank Med: Justerbar uppsamlingsskål Nivårör Töms med hjälp av tryckluft ER 2004 Rullande spilloljeuppsamlare för smörjgrop, 90 l balja Med: Metallgaller Justerbara axlar med hjul, (kraftigt) Tömningskran

46 Elektriska oljesugar EK 3002 Aggregat för överföring av spillolja med elektrisk pump EK 3001 Manöverskåp med elektrisk pump VH 9305 Slang ¾ x 2 m RHIR 141/142 Snabbkoppling utv/inv ¾ EK 3001 Aggregat för överföring och utsugning av spillolja med elektrisk pump Tyst Idealisk även för transportering av kalla oljor EK 3003 Aggregat för överföring och utsugning av spillolja med elektrisk pump EK 3001 Manöverskåp med elektrisk pump VH 9204 Sugslang 4 m x ½ EV 9012 Sugsonderställ EV 9013 Sugsondrar (6) och adapter (3) EK 3004 Aggregat för överföring och utsugning av spillolja med elektrisk pump, samma som EK 3003 NA 2101 Öppen slangupprullare med 10 m slang VH 9305 ¾ slang 2 m NV 9029 Droppskål

47 Spilloljeaggregat EK 1001 Oljesugsaggregat med tryckluftspump NP 1010 Väggmonterad tryckluftspump 1:1 med vakuummätare NA 2101 Öppen slangupprullare med 10 m x ½ slang VH 9204 Sugningsslang 4 m x ½ EV 9012 Sugsonderställ EV 9013 Sugsondrar (6) och adapter (3) VH 9203 Flexibel slang R1AT ½ AV 9001 Tryckregulator ¼ NV 9008 Väggkonsol NV 9029 Droppskål EK 1003 Oljesugsaggregat med tryckluftspump NP 1010 Väggmonterad tryckluftspump 1:1 med vakuummätare NV 9008 Väggkonsol AV 9001 Tryckregulator ¼ VH 9204 Sugslang 4 m x ½ EV 9012 Sugsonderställ EV 9013 Sugsondrar (6) och adapter (3) EK 1002 Mobild oljesugsaggregat VT 9002 Vagn för 200 l fat NP 1010 Väggmonterad tryckluftspump 1:1 med vakuummätare VH 9203 Slang R1AT ½ x 2 m EV 9012 Sugsonderställ EV 9013 Sugsondrar (6) och adapter (3) AV 9001 Tryckregulator ¼ EK 1004 Aggregat för överföring av spillolja NP 1010 Väggmonterad tryckluftspump 1:1 AV 9001 Tryckregulator ¼ VH 9305 R1AT ¾ utv/inv x 2 m RHIR Snabbkoppling ¾ utv/inv. Idealisk för tömning av oljeutsugs- och spilloljeaggregat

48 Sugsondrar EV 9001 Flexibel sond EV 9002 Metall sond EV 9003 Flexibel sond EV 9004 Metall sond EV 9005 Flexibel sond EV 9006 Metall sond Ø 5 mm, L 700 mm Ø 5 mm, L 700 mm Ø 6 mm, L 700 mm Ø 6 mm, L 700 mm Ø 7 mm, L 1000 mm Ø 8 mm, L 700 mm EV 9012 Sondhållare komplett med väggfäste EV 9007 Anslutning för VW sond EV 9008 Anslutning för BMW sond EV 9009 Anslutning för Citroensond EV 9010 Anslutning för Marine sond, 3 / 4 EV 9011 Anslutning för Marine sond, 3 / 8 EV 9013 Set med sondar består av: EV 9001 Flexibel sond Ø 5 mm, L 700 mm EV 9002 Metall sond Ø 5 mm, L 700 mm EV 9003 Flexibel sond Ø 6 mm, L 700 mm EV 9004 Metall sond Ø 6 mm, L 700 mm EV 9005 Flexibel sond Ø 7 mm, L 1000 mm EV 9006 Metall sond Ø 8 mm, L 700 mm EV 9007 Anslutning för VW sond EV 9008 Anslutning för BMW sond EV 9009 Anslutning för Citroen sond

49 Bensintömmare V 0041 Bensintömmare Tryckluftsdriven bensintömmare/påfyllare i rostfritt stål. Tankstorlek 80 l Maxtryck 10 bar Arbetstryck 4-7 bar Kapasitet ca 10 l/min

50 Dieselutrustning

51 Dieselutrustning DD Dieselpump, levererar 7 90 l/min Rotorpump med by passventil och överströmsskydd Volymmätare med 4 st resetbara siffror och 8 som ej går att resetta för totala volymen. Handtag med automatisk avstängning och 4 m förstärkt slang (Ø 25 mm) Skåp: Allt i plåt och målat med färg för att tåla t ex diesel Volt Watt l/min Anslutning Kg Dimension (max) inv/utv mm DD G - 1 G x620x450 DD G - 1 G x620x450 DD G - 1 G x620x450 DD G - 1 G x620x450 DD Dieselpump Väggpanel, pump med filter, volymmätare med 3 stora siffror och 6 för totala volymen, 4 m slang och manuellt handtag DE 2001 Volt Watt l/min Kg Dimension (max) mm DD /50 HZ ,0 370x370x300 DD /50 HZ ,0 370x370x300 DD /50 HZ ,8 370x370x300 DD DC ,5 370x370x300 DD DC ,5 370x370x300 DD Dieselpump, levererar upp till 50 l/min Rotorpump med bypassventil och överströmsskydd Volymmätare med 3 stora siffror och 6 för totala volymen Handtag med automatisk avstängning och 4 m slang (Ø 20 mm diesel) Skåp: Allt i plåt och målat med färg för att tåla t ex diesel Volt Watt l/min Anslutning Kg Dimension (max) inv/utv mm DD 3010 AC G - 1 G x400x460 DD 3011 DC G - 1 G x400x460 DD 3012 DC G - 1 G x400x460 DD 3013 AC G - 1 G x400x460 Hydrolub Scandinavia AB Blekegatan Karlstad Tel: +46 (0) Fax: +46 (0) Mail: anders@hydrolub.se

52 Dieselpumpar DD 3014 Dieselpump fat monterad Elektrisk pump 230 V 50 Hz 2 snabbkoppling 4 m slang Handtag DE 2001 Justerbart sugrör DD 3015 Samma som DD 3014 fast med volymmätare med 3 stora siffror och 6 små som ej går att radera. DD 3016 Samma som DD 3014 men med 12VDC DD3017 Samma som DD 3014 men med 24VDC Meter Volt Watt l/min Kg Dimension (max) inv/utv mm DD /50Hz x380x280 DD /50Hz x380x280 DD DC x380x280 DD 3018 Samma som DD 3016 fast med volymmätare med 3 stora siffror (resetbara) och 6 små som ej går att radera. DD DC x380x280 DD 3019 DD DC x380x280 Samma som DD 3017 DD DC x380x280 fast med volymmätare med 3 stora siffror (resetbara) och 6 små som ej går att radera. DD 3020/21 Komplett pump för disel Elektrisk pump med 12 V (DD3020) eller med 24 V (DD 3021) Kablar med anslutningsklammer, strömbrytare, 4 m slang, anslutningar och handtag DE 2001 l/min Volt Kg Dimension mm DD ,7 300x300x180 DD ,7 300x300x180

53 Diesel pumpar DP 3001 Dieselpump vingpump Kapacitet 56 l/min 230 V AC Inbyggd By-passventil Inbyggt filter 100 my DP 3002 Samma som DP3001 men med 72 l/min kapacitet DP 3003 Dieselpump vingpump Kapacitet 100 l/min 230 V AC Inbyggt filter 100 my DP3004 Dieselpump vingpump kapacitet 40 l/min 12 V DC DP 3005 Samma som DP3004 men med 24 V DC motor

54 Diesel pumpar DP 3006 Samma som DP V DC motor men med 2 m kabel och batteriklammer DP 3007 Samma som DP3006 men med 24 V DC motor DP 3008 Rotorpump för diesel Levererar stora volymer Levererar 85 l/min 12 eller 24 V DC växlingsbar Idealisk för gården DP 3009 Samma som DP 3008 men 12 VDC och 4 m kabel med klammer DP 3010 Samma som DP 3008 men 24 VDC och 4 m kabel med klammer Volt Watt l/min RPM Ansutning Kg Dimension (max) inv/utv mm DP AC G 7,4 195x355x270 DP AC G Flanged 7,9 195x355x270 DP AC G 15,6 195x355x270 DP DC /4 G 3,2 215x120x160 DP DC /4 G 3,2 215x120x160 DP DC /4 G 4,2 215x120x160 DP DC /4 G 4,2 215x120x160 DP /24 DC G 9,9 215x120x160 DP DC G 10,2 190x350x280 DP DC G 10,2 190x350x280

55 Volymmätare Volymmätare för bränsle och olja, tillverkad för exakt mätning av volymen Lämplig för privat användande Precision +/- 1% Flöde från l Pålitlig och lätt att montera DV Volymmätare Räkneverk med 3 siffror resetbara och 6 för totalmäng ej resetbara DV Volymmätare Räkneverk med 4 siffror resetbara och 8 för totalmäng ej resetbara Version Tryck Flöde Anslutning Kg Dimension (max) inv/utv mm DV 2001 Ver. A x180x170 DV 2002 Ver. B x180x170 DV 2003 Ver. C x180x170 DV 2004 Ver. D x180x170 DV 2005 Ver. A x180x170 DV 2006 Ver. B x180x170 DV 2007 Ver. C x180x170 DV 2008 Ver. D x180x170

56 Dieselhandtag DE 2001 Handtag för manuel tankning Tillverkad av aluminium 1 svivel Kan användas upp till 120 l/min DE 2002 Samma som 2001 men med ¾ svivel DE 2003 Handtag för manuel tankning Tillverkad av aluminium men med plastöverdrag, 1 svivel DE 2004 Handtag med automatisk avstängning Tillverkad i aluminium med plastöverdrag, 1 svivel, 60 l/min DE 2005 Samma som DE 2004 men levererar 80 l/min DE 2006 Samma som DE 2004 men levererar 120 l/min

57 Tillbehör Bränsleslang Tryck 10 bar. Material: gummi DS 2006 Tryckslang 3 / 4 DS 2008 Slang 1 Slangnippel DS 2020 gänga 3 / 4 utv, för slang 3 / 4 DS 2021 gänga 3 / 4 utv, för slang 1 DS 2022 gänga 1 utv, för slang 3 / 4 DS 2023 gänga 1 utv, för slang 1 Skruvkoppling DS 2025 gänga 3 / 4 G utv, för slang 3 / 4 DS 2026 gänga 3 / 4 G utv, för slang 1 DS 2027 gänga 1 G utv, för slang 3 / 4 DS 2028 gänga 1 G utv, för slang 1 Bottenventil i mässing med backventil och filter DS 2030 anslutning 3 / 4 G inv DS 2031 gänga 1 G inv Tankanslutning för montage av diselpump på tank eller fat DS 2035 tankanslutning utv 2 G, pumpansl utv 3 / 4 G DS 2036 tankanslutning utv 2 G, pumpansl utv 1 G Sugrör justerbar längd mm DS 2040 anslutning utv 3 / 4 G

58 Koncentrat & specialpumpar LP 1001 Rostfri tryckluftspump för 200 l fat Tryckförhållande 1:1 Levererar 14 l/min vid 6 bar Fatförskruvning Ø 27 mm och sugrör 940 mm Idealisk för starka vätskor som spolarvätska, avfettning och glykol LP 1003 Rostfri tryckluftspump för 200 l fat Tryckförhållande 3:1 Levererar 10 l/min Fatförskruvning Ø 27 mm och sugrör 940 mm Idealisk för leverering av vätskor vid fasta installationer LP 1002 Väggmonterad rostfri tryckluftspump 1:1 för 200 l fat Samma som LP 1001 men väggmonterad med sugrör på 200 mm, gänga ¾ BSP utv. LP 2001 Handdriven hävertpump tillverkad i plast, lämplig för rengöringsmedel LP 1004 Väggmonterad rostfri tryckluftspump 3:1 för 200 l fat Samma som LP 1003 men väggmonterad med sugrör på 200 mm, gänga ¾ BSP utv. Komplett med: Sugrör 100 cm Flexibel slang med utloppsrör Fatförskruvning för 200 l fat LP 2002 Handdriven lyftpump för 200 l fat LP 2005 Handdriven lyftpump för 20 l dunk Komplett med: 200 l fat, munstycke och sugrör 100 cm. Lämplig för glykol, spolar-vätska, rengöringsmedel, avfettning, mm LV 1001 Koncentratspruta 24 l tank med hjul, manometer och nivårör med metallskydd. LV 1002 Rostfri koncentratspruta 24 l tank med hjul, manometer och nivårör med metallskydd.

59 Glykol- och spolarvätskehantering NV 9011 Väggfäste för rostfria pumpar med fatförskruvning LV 9002 Sugkit för rostfria pumpar, 200 l fat Komplett med: Rostfritt sugrör 940 mm Fatförskruvning Ø 27mm VH 9305 slang ¾ 2 m LE 2010 Spolhandtag helt i plast lämpligt för vatten och spolarvätska, anslutning 1 / 2 inv LE 2001 Handtag för aggressiva vätskor och vattten, anslutning 1 / 4 NE 3002 Digital handmätare med gummiskydd, flexibel slang och droppfritt munstycke (90 C) Lämplig för olja och kylarvätska LK1004 Oljebar på fat för kylarvätska, 200 l fat NE 2002 Handtag med flexibel slang och droppfritt munstycke (90 C) Lämplig för olja och kylarvätska NP 1009 Tryckluftspump 1:1 LV 9001 Automatisk tappkran NV 9063 Bricka för mått NV 9005 Fatförskruvning Ø 42 mm LK1003 Oljebar på fat för spolarvätska och rengöringsmedel, 200 l fat LP 1001 Rostfri tryckluftspump 1:1 LV 9001 Automatisk tappkran NV 9063 Bricka för mått

60 Glykol- och spolarvätske-utrustning LK 1001 Väggmonterat aggregat för glykol passar 200 l fat NP 1010 Väggmonterad tryckluftspump 1:1 NV 9008 Väggfäste med fatförskruvning Ø 42 mm NV 9027 Sugkit för 200 l fat AV 9001 Tryckregulator ¼ LK 1002 Väggmonterat aggregat för spolarvätska och rengöringsmedel passar 200 l fat LP 1002 Rostfri tryckluftspump 1:1 NV 9011 Väggfäste med fatförskruvning Ø 27 mm LV 9002 Sugkit för 200 l fat AV 9001 Tryckregulator ¼ LD 3001 Blandpump vatten/glykol blandar enligt önskemål LR 2001 Vagn för uppsamling av glykol, tank 90 l med 4 hjul Verktygsbricka Töms med hjälp av luft Nivåglas

61 Bromsluftare VV 1001 Tryckluftsdriven bromsluftare Komplett med: 2-delad vätskebehållare för återvinning av spillvätska VV 1002 Samma som VV 1001 fast med universalplugg VV 1004 VV 1004 Universalplugg VV 1003 Komplett set med de 6 nödvändigaste pluggen VV 1005 VV 1008 VV 1010 VV 1013 VV 1019 VV 1004 Plugg för bilar TYP VV VV VV VV VV VV VV VV VV VV VV VV VV VV VV VV VV VV VV Bilmärke alfa audi bmw citroen ferrari fiat ford jaguard lamborghini lada lancia land rover maserati mitsubishi mazda mercedes nissan opel peugeot porsche renault rover saab seat toyota volkswagen volvo Plugg för lastbilar Kastra daf ebro iveco ford mercedes renault scania volvo VV 1023 Set med plugg VV 1006 VV 1007 VV 1009 VV 1011 VV 1012 VV 1014 VV 1015 VV 1016 VV 1017 VV 1018 VV VV 1021 VV 1022 Elektrisk bromsluftare

62 Flödesmätare, handpumpar DV 2020 Turbinflödesmätare Elektronisk med utbytbart batteri, monteras te x mellan dieselhandtag och slang. Display för totalvolym och nollställbar tankvolym. Flöde l/min Anslutning G 1 inv NP 2002 Vevpump, idealisk för diesel och oljor med hög viskositets Levererar: 40 l/min passar l fat universal fatadapter, teleskoprör, 2 m flexibel slang NP 2002 samma som NP 2018 men utan flexibel slang NP 2001 Handpump för diesel, oljor med låg- och mellanviskositet, glykol och spolarvätska (ej ren) Levererar: 210 g/slag eller 30 l/min minut Adapter för l fat Teleskåprör och plastutlopp
