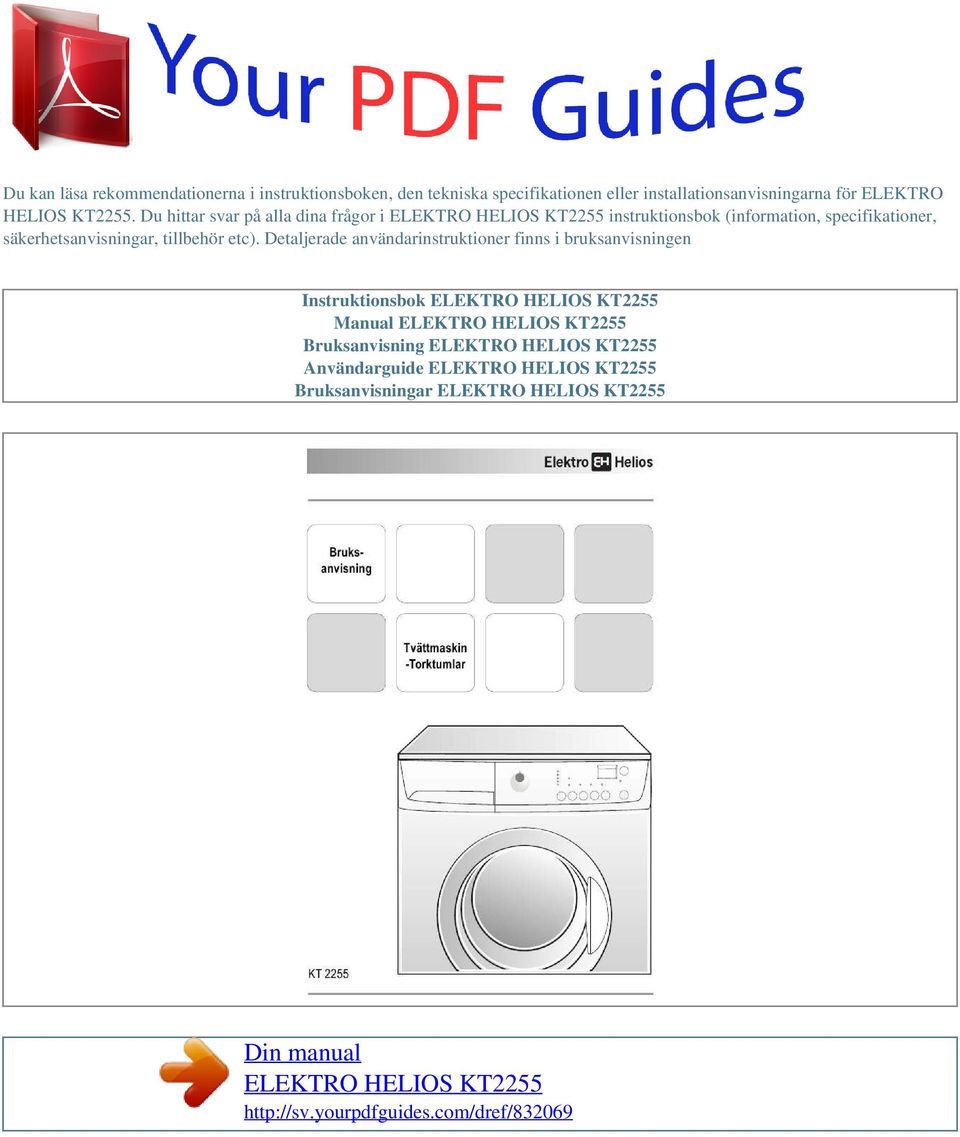

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för ELEKTRO HELIOS KT2255. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

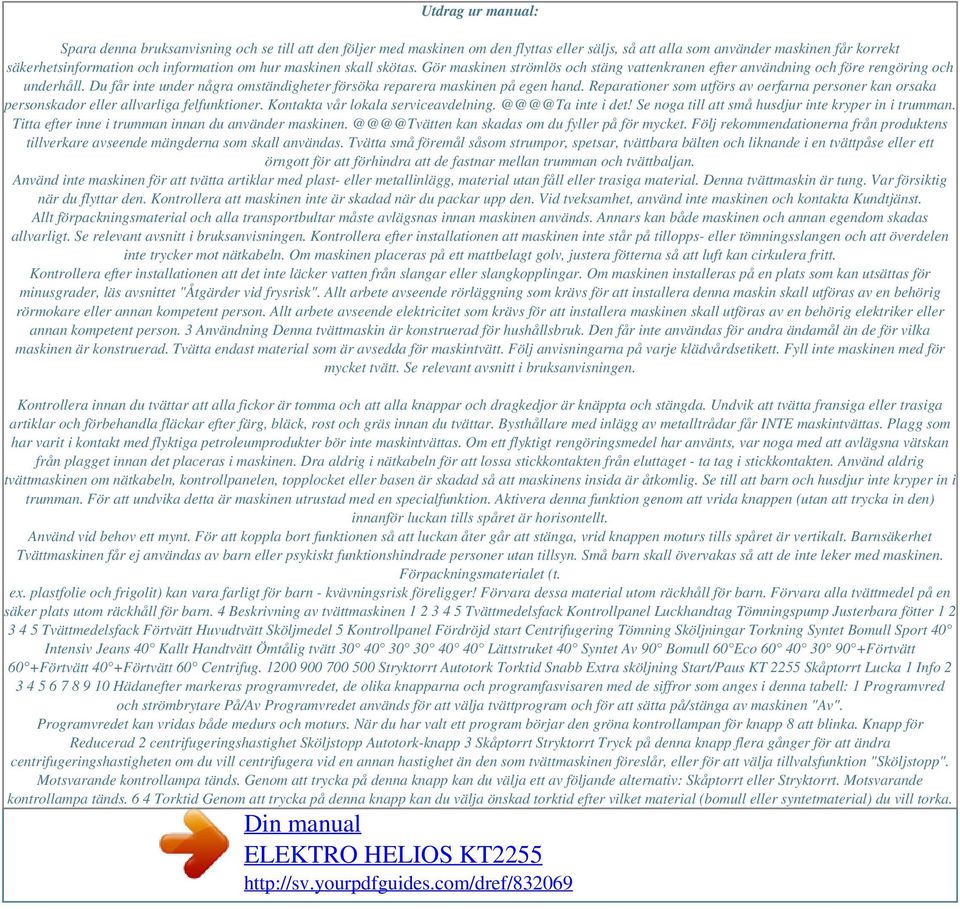

2 Utdrag ur manual: Spara denna bruksanvisning och se till att den följer med maskinen om den flyttas eller säljs, så att alla som använder maskinen får korrekt säkerhetsinformation och information om hur maskinen skall skötas. Gör maskinen strömlös och stäng vattenkranen efter användning och före rengöring och underhåll. Du får inte under några omständigheter försöka reparera maskinen på egen hand. Reparationer som utförs av oerfarna personer kan orsaka personskador eller allvarliga felfunktioner. Kontakta vår lokala serviceavdelning. inte i det! Se noga till att små husdjur inte kryper in i trumman. Titta efter inne i trumman innan du använder kan skadas om du fyller på för mycket. Följ rekommendationerna från produktens tillverkare avseende mängderna som skall användas. Tvätta små föremål såsom strumpor, spetsar, tvättbara bälten och liknande i en tvättpåse eller ett örngott för att förhindra att de fastnar mellan trumman och tvättbaljan. Använd inte maskinen för att tvätta artiklar med plast- eller metallinlägg, material utan fåll eller trasiga material. Denna tvättmaskin är tung. Var försiktig när du flyttar den. Kontrollera att maskinen inte är skadad när du packar upp den. Vid tveksamhet, använd inte maskinen och kontakta Kundtjänst. Allt förpackningsmaterial och alla transportbultar måste avlägsnas innan maskinen används. Annars kan både maskinen och annan egendom skadas allvarligt. Se relevant avsnitt i bruksanvisningen. Kontrollera efter installationen att maskinen inte står på tillopps- eller tömningsslangen och att överdelen inte trycker mot nätkabeln. Om maskinen placeras på ett mattbelagt golv, justera fötterna så att luft kan cirkulera fritt. Kontrollera efter installationen att det inte läcker vatten från slangar eller slangkopplingar. Om maskinen installeras på en plats som kan utsättas för minusgrader, läs avsnittet "Åtgärder vid frysrisk". Allt arbete avseende rörläggning som krävs för att installera denna maskin skall utföras av en behörig rörmokare eller annan kompetent person. Allt arbete avseende elektricitet som krävs för att installera maskinen skall utföras av en behörig elektriker eller annan kompetent person. 3 Användning Denna tvättmaskin är konstruerad för hushållsbruk. Den får inte användas för andra ändamål än de för vilka maskinen är konstruerad. Tvätta endast material som är avsedda för maskintvätt. Följ anvisningarna på varje klädvårdsetikett. Fyll inte maskinen med för mycket tvätt. Se relevant avsnitt i bruksanvisningen. Kontrollera innan du tvättar att alla fickor är tomma och att alla knappar och dragkedjor är knäppta och stängda. Undvik att tvätta fransiga eller trasiga artiklar och förbehandla fläckar efter färg, bläck, rost och gräs innan du tvättar. Bysthållare med inlägg av metalltrådar får INTE maskintvättas. Plagg som har varit i kontakt med flyktiga petroleumprodukter bör inte maskintvättas. Om ett flyktigt rengöringsmedel har använts, var noga med att avlägsna vätskan från plagget innan det placeras i maskinen. Dra aldrig i nätkabeln för att lossa stickkontakten från eluttaget - ta tag i stickkontakten. Använd aldrig tvättmaskinen om nätkabeln, kontrollpanelen, topplocket eller basen är skadad så att maskinens insida är åtkomlig. Se till att barn och husdjur inte kryper in i trumman. För att undvika detta är maskinen utrustad med en specialfunktion. Aktivera denna funktion genom att vrida knappen (utan att trycka in den) innanför luckan tills spåret är horisontellt. Använd vid behov ett mynt. För att koppla bort funktionen så att luckan åter går att stänga, vrid knappen moturs tills spåret är vertikalt. Barnsäkerhet Tvättmaskinen får ej användas av barn eller psykiskt funktionshindrade personer utan tillsyn. Små barn skall övervakas så att de inte leker med maskinen. Förpackningsmaterialet (t. ex. plastfolie och frigolit) kan vara farligt för barn - kvävningsrisk föreligger! Förvara dessa material utom räckhåll för barn. Förvara alla tvättmedel på en säker plats utom räckhåll för barn. 4 Beskrivning av tvättmaskinen Tvättmedelsfack Kontrollpanel Luckhandtag Tömningspump Justerbara fötter Tvättmedelsfack Förtvätt Huvudtvätt Sköljmedel 5 Kontrollpanel Fördröjd start Centrifugering Tömning Sköljningar Torkning Syntet Bomull Sport 40 Intensiv Jeans 40 Kallt Handtvätt Ömtålig tvätt Lättstruket 40 Syntet Av 90 Bomull 60 Eco Förtvätt 60 +Förtvätt 40 +Förtvätt 60 Centrifug Stryktorrt Autotork Torktid Snabb Extra sköljning Start/Paus KT 2255 Skåptorrt Lucka 1 Info Hädanefter markeras programvredet, de olika knapparna och programfasvisaren med de siffror som anges i denna tabell: 1 Programvred och strömbrytare På/Av Programvredet används för att välja tvättprogram och för att sätta på/stänga av maskinen "Av". Programvredet kan vridas både medurs och moturs. När du har valt ett program börjar den gröna kontrollampan för knapp 8 att blinka. Knapp för Reducerad 2 centrifugeringshastighet Sköljstopp Autotork-knapp 3 Skåptorrt Stryktorrt Tryck på denna knapp flera gånger för att ändra centrifugeringshastigheten om du vill centrifugera vid en annan hastighet än den som tvättmaskinen föreslår, eller för att välja tillvalsfunktion "Sköljstopp". Motsvarande kontrollampa tänds. Genom att trycka på denna knapp kan du välja ett av följande alternativ: Skåptorrt eller Stryktorrt. Motsvarande kontrollampa tänds. 6 4 Torktid Genom att trycka på denna knapp kan du välja önskad torktid efter vilket material (bomull eller syntetmaterial) du vill torka.

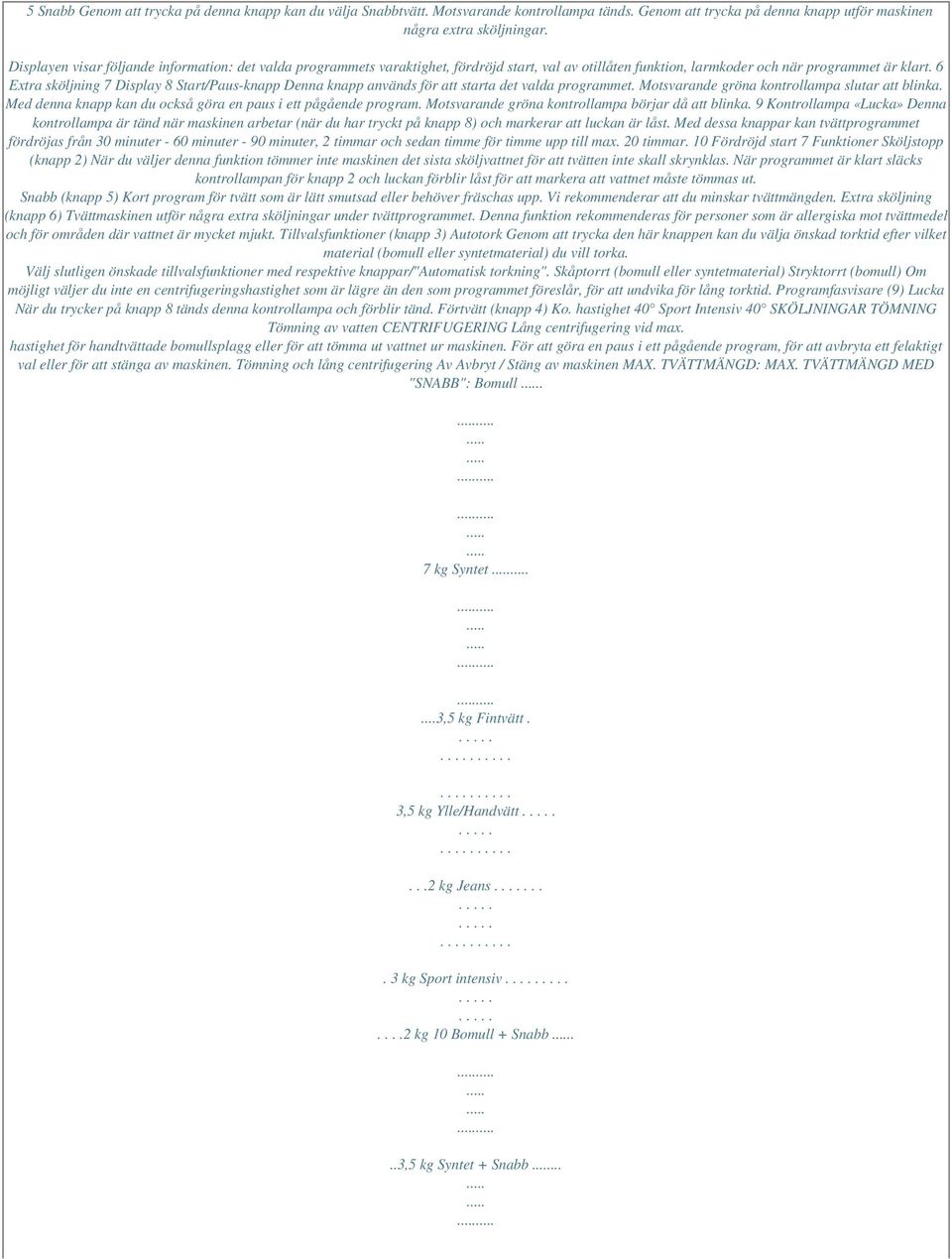

3 5 Snabb Genom att trycka på denna knapp kan du välja Snabbtvätt. Motsvarande kontrollampa tänds. Genom att trycka på denna knapp utför maskinen några extra sköljningar. Displayen visar följande information: det valda programmets varaktighet, fördröjd start, val av otillåten funktion, larmkoder och när programmet är klart. 6 Extra sköljning 7 Display 8 Start/Paus-knapp Denna knapp används för att starta det valda programmet. Motsvarande gröna kontrollampa slutar att blinka. Med denna knapp kan du också göra en paus i ett pågående program. Motsvarande gröna kontrollampa börjar då att blinka. 9 Kontrollampa «Lucka» Denna kontrollampa är tänd när maskinen arbetar (när du har tryckt på knapp 8) och markerar att luckan är låst. Med dessa knappar kan tvättprogrammet fördröjas från 30 minuter - 60 minuter - 90 minuter, 2 timmar och sedan timme för timme upp till max. 20 timmar. 10 Fördröjd start 7 Funktioner Sköljstopp (knapp 2) När du väljer denna funktion tömmer inte maskinen det sista sköljvattnet för att tvätten inte skall skrynklas. När programmet är klart släcks kontrollampan för knapp 2 och luckan förblir låst för att markera att vattnet måste tömmas ut. Snabb (knapp 5) Kort program för tvätt som är lätt smutsad eller behöver fräschas upp. Vi rekommenderar att du minskar tvättmängden. Extra sköljning (knapp 6) Tvättmaskinen utför några extra sköljningar under tvättprogrammet. Denna funktion rekommenderas för personer som är allergiska mot tvättmedel och för områden där vattnet är mycket mjukt. Tillvalsfunktioner (knapp 3) Autotork Genom att trycka den här knappen kan du välja önskad torktid efter vilket material (bomull eller syntetmaterial) du vill torka. Välj slutligen önskade tillvalsfunktioner med respektive knappar/"automatisk torkning". Skåptorrt (bomull eller syntetmaterial) Stryktorrt (bomull) Om möjligt väljer du inte en centrifugeringshastighet som är lägre än den som programmet föreslår, för att undvika för lång torktid. Programfasvisare (9) Lucka När du trycker på knapp 8 tänds denna kontrollampa och förblir tänd. Förtvätt (knapp 4) Ko. hastighet 40 Sport Intensiv 40 SKÖLJNINGAR TÖMNING Tömning av vatten CENTRIFUGERING Lång centrifugering vid max. hastighet för handtvättade bomullsplagg eller för att tömma ut vattnet ur maskinen. För att göra en paus i ett pågående program, för att avbryta ett felaktigt val eller för att stänga av maskinen. Tömning och lång centrifugering Av Avbryt / Stäng av maskinen MAX. TVÄTTMÄNGD: MAX. TVÄTTMÄNGD MED "SNABB": Bomull. 7 kg Syntet...3,5 kg Fintvätt. 3,5 kg Ylle/Handvätt...2 kg Jeans... 3 kg Sport intensiv kg 10 Bomull + Snabb...3,5 kg Syntet + Snabb...

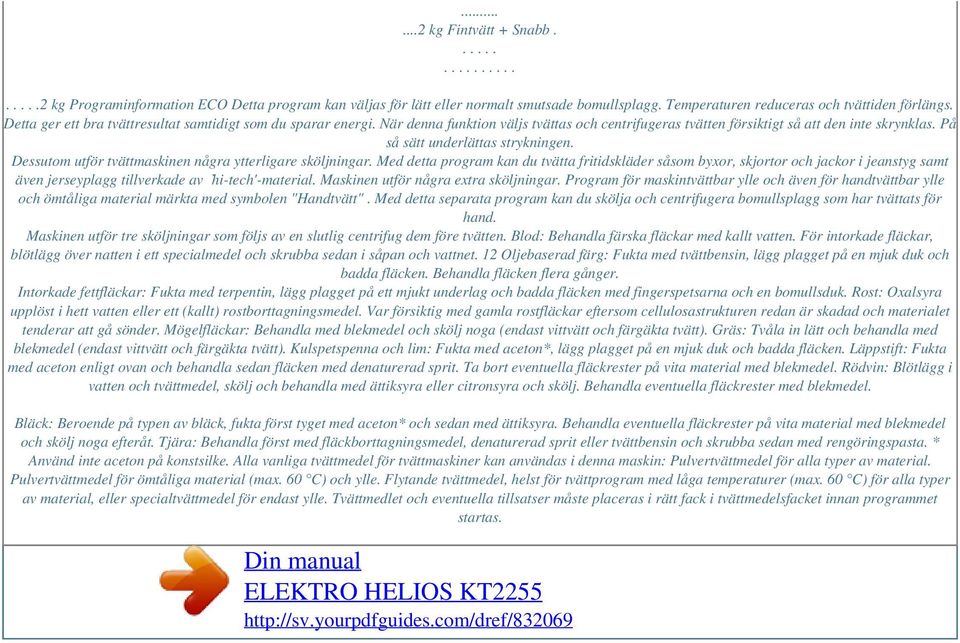

4 ...2 kg Fintvätt + Snabb. 2 kg Programinformation ECO Detta program kan väljas för lätt eller normalt smutsade bomullsplagg. Temperaturen reduceras och tvättiden förlängs. Detta ger ett bra tvättresultat samtidigt som du sparar energi. När denna funktion väljs tvättas och centrifugeras tvätten försiktigt så att den inte skrynklas. På så sätt underlättas strykningen. Dessutom utför tvättmaskinen några ytterligare sköljningar. Med detta program kan du tvätta fritidskläder såsom byxor, skjortor och jackor i jeanstyg samt även jerseyplagg tillverkade av `hi-tech'-material. Maskinen utför några extra sköljningar. Program för maskintvättbar ylle och även för handtvättbar ylle och ömtåliga material märkta med symbolen "Handtvätt". Med detta separata program kan du skölja och centrifugera bomullsplagg som har tvättats för hand. Maskinen utför tre sköljningar som följs av en slutlig centrifug dem före tvätten. Blod: Behandla färska fläckar med kallt vatten. För intorkade fläckar, blötlägg över natten i ett specialmedel och skrubba sedan i såpan och vattnet. 12 Oljebaserad färg: Fukta med tvättbensin, lägg plagget på en mjuk duk och badda fläcken. Behandla fläcken flera gånger. Intorkade fettfläckar: Fukta med terpentin, lägg plagget på ett mjukt underlag och badda fläcken med fingerspetsarna och en bomullsduk. Rost: Oxalsyra upplöst i hett vatten eller ett (kallt) rostborttagningsmedel. Var försiktig med gamla rostfläckar eftersom cellulosastrukturen redan är skadad och materialet tenderar att gå sönder. Mögelfläckar: Behandla med blekmedel och skölj noga (endast vittvätt och färgäkta tvätt). Gräs: Tvåla in lätt och behandla med blekmedel (endast vittvätt och färgäkta tvätt). Kulspetspenna och lim: Fukta med aceton*, lägg plagget på en mjuk duk och badda fläcken. Läppstift: Fukta med aceton enligt ovan och behandla sedan fläcken med denaturerad sprit. Ta bort eventuella fläckrester på vita material med blekmedel. Rödvin: Blötlägg i vatten och tvättmedel, skölj och behandla med ättiksyra eller citronsyra och skölj. Behandla eventuella fläckrester med blekmedel. Bläck: Beroende på typen av bläck, fukta först tyget med aceton* och sedan med ättiksyra. Behandla eventuella fläckrester på vita material med blekmedel och skölj noga efteråt. Tjära: Behandla först med fläckborttagningsmedel, denaturerad sprit eller tvättbensin och skrubba sedan med rengöringspasta. * Använd inte aceton på konstsilke. Alla vanliga tvättmedel för tvättmaskiner kan användas i denna maskin: Pulvertvättmedel för alla typer av material. Pulvertvättmedel för ömtåliga material (max. 60 C) och ylle. Flytande tvättmedel, helst för tvättprogram med låga temperaturer (max. 60 C) för alla typer av material, eller specialtvättmedel för endast ylle. Tvättmedlet och eventuella tillsatser måste placeras i rätt fack i tvättmedelsfacket innan programmet startas.

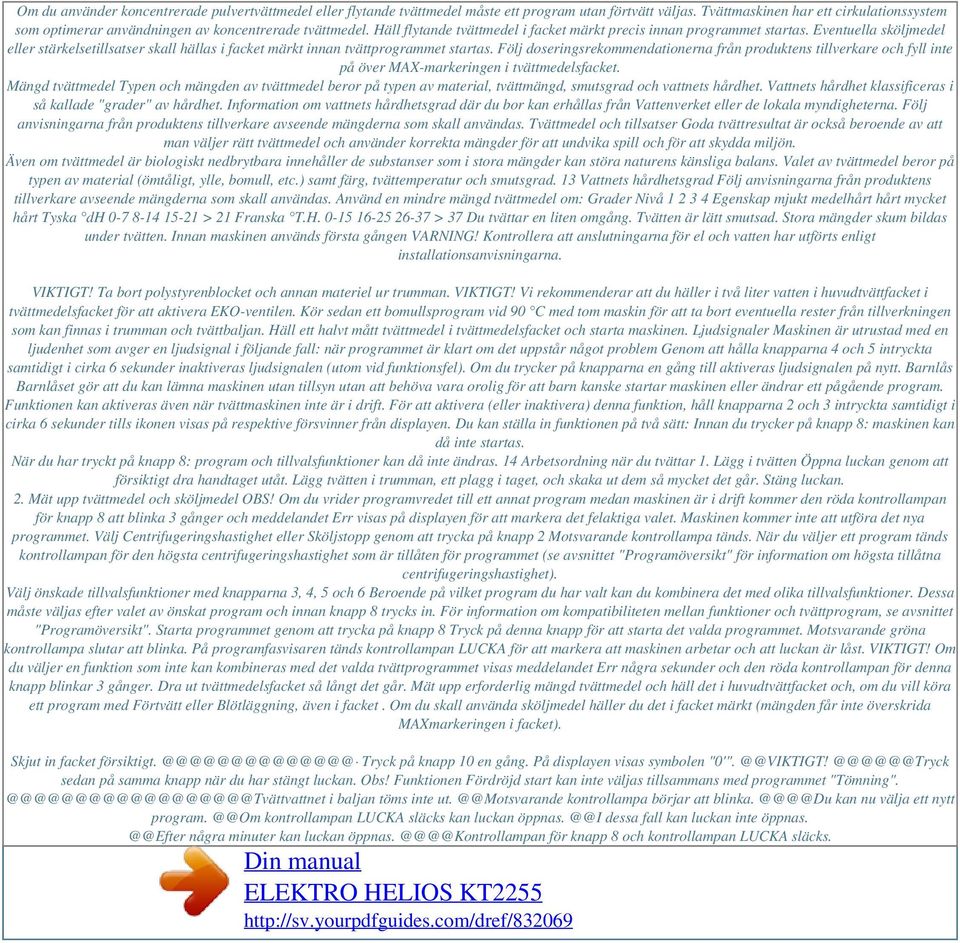

5 Om du använder koncentrerade pulvertvättmedel eller flytande tvättmedel måste ett program utan förtvätt väljas. Tvättmaskinen har ett cirkulationssystem som optimerar användningen av koncentrerade tvättmedel. Häll flytande tvättmedel i facket märkt precis innan programmet startas. Eventuella sköljmedel eller stärkelsetillsatser skall hällas i facket märkt innan tvättprogrammet startas. Följ doseringsrekommendationerna från produktens tillverkare och fyll inte på över MAX-markeringen i tvättmedelsfacket. Mängd tvättmedel Typen och mängden av tvättmedel beror på typen av material, tvättmängd, smutsgrad och vattnets hårdhet. Vattnets hårdhet klassificeras i så kallade "grader" av hårdhet. Information om vattnets hårdhetsgrad där du bor kan erhållas från Vattenverket eller de lokala myndigheterna. Följ anvisningarna från produktens tillverkare avseende mängderna som skall användas. Tvättmedel och tillsatser Goda tvättresultat är också beroende av att man väljer rätt tvättmedel och använder korrekta mängder för att undvika spill och för att skydda miljön. Även om tvättmedel är biologiskt nedbrytbara innehåller de substanser som i stora mängder kan störa naturens känsliga balans. Valet av tvättmedel beror på typen av material (ömtåligt, ylle, bomull, etc.) samt färg, tvättemperatur och smutsgrad. 13 Vattnets hårdhetsgrad Följ anvisningarna från produktens tillverkare avseende mängderna som skall användas. Använd en mindre mängd tvättmedel om: Grader Nivå Egenskap mjukt medelhårt hårt mycket hårt Tyska dh > 21 Franska T.H > 37 Du tvättar en liten omgång. Tvätten är lätt smutsad. Stora mängder skum bildas under tvätten. Innan maskinen används första gången VARNING! Kontrollera att anslutningarna för el och vatten har utförts enligt installationsanvisningarna. VIKTIGT! Ta bort polystyrenblocket och annan materiel ur trumman. VIKTIGT! Vi rekommenderar att du häller i två liter vatten i huvudtvättfacket i tvättmedelsfacket för att aktivera EKO-ventilen. Kör sedan ett bomullsprogram vid 90 C med tom maskin för att ta bort eventuella rester från tillverkningen som kan finnas i trumman och tvättbaljan. Häll ett halvt mått tvättmedel i tvättmedelsfacket och starta maskinen. Ljudsignaler Maskinen är utrustad med en ljudenhet som avger en ljudsignal i följande fall: när programmet är klart om det uppstår något problem Genom att hålla knapparna 4 och 5 intryckta samtidigt i cirka 6 sekunder inaktiveras ljudsignalen (utom vid funktionsfel). Om du trycker på knapparna en gång till aktiveras ljudsignalen på nytt. Barnlås Barnlåset gör att du kan lämna maskinen utan tillsyn utan att behöva vara orolig för att barn kanske startar maskinen eller ändrar ett pågående program. Funktionen kan aktiveras även när tvättmaskinen inte är i drift. För att aktivera (eller inaktivera) denna funktion, håll knapparna 2 och 3 intryckta samtidigt i cirka 6 sekunder tills ikonen visas på respektive försvinner från displayen. Du kan ställa in funktionen på två sätt: Innan du trycker på knapp 8: maskinen kan då inte startas. När du har tryckt på knapp 8: program och tillvalsfunktioner kan då inte ändras. 14 Arbetsordning när du tvättar 1. Lägg i tvätten Öppna luckan genom att försiktigt dra handtaget utåt. Lägg tvätten i trumman, ett plagg i taget, och skaka ut dem så mycket det går. Stäng luckan. 2. Mät upp tvättmedel och sköljmedel OBS! Om du vrider programvredet till ett annat program medan maskinen är i drift kommer den röda kontrollampan för knapp 8 att blinka 3 gånger och meddelandet Err visas på displayen för att markera det felaktiga valet. Maskinen kommer inte att utföra det nya programmet. Välj Centrifugeringshastighet eller Sköljstopp genom att trycka på knapp 2 Motsvarande kontrollampa tänds. När du väljer ett program tänds kontrollampan för den högsta centrifugeringshastighet som är tillåten för programmet (se avsnittet "Programöversikt" för information om högsta tillåtna centrifugeringshastighet). Välj önskade tillvalsfunktioner med knapparna 3, 4, 5 och 6 Beroende på vilket program du har valt kan du kombinera det med olika tillvalsfunktioner. Dessa måste väljas efter valet av önskat program och innan knapp 8 trycks in. För information om kompatibiliteten mellan funktioner och tvättprogram, se avsnittet "Programöversikt". Starta programmet genom att trycka på knapp 8 Tryck på denna knapp för att starta det valda programmet. Motsvarande gröna kontrollampa slutar att blinka. På programfasvisaren tänds kontrollampan LUCKA för att markera att maskinen arbetar och att luckan är låst. VIKTIGT! Om du väljer en funktion som inte kan kombineras med det valda tvättprogrammet visas meddelandet Err några sekunder och den röda kontrollampan för denna knapp blinkar 3 gånger. Dra ut tvättmedelsfacket så långt det går. Mät upp erforderlig mängd tvättmedel och häll det i huvudtvättfacket och, om du vill köra ett program med Förtvätt eller Blötläggning, även i facket. Om du skall använda sköljmedel häller du det i facket märkt (mängden får inte överskrida MAXmarkeringen i facket). Skjut in facket Tryck på knapp 10 en gång. På displayen visas sedan på samma knapp när du har stängt luckan. Obs! Funktionen Fördröjd start kan inte väljas tillsammans med programmet i baljan töms inte kontrollampa börjar att kan nu välja ett nytt kontrollampan LUCKA släcks kan luckan dessa fall kan luckan inte några minuter kan luckan för knapp 8 och kontrollampan LUCKA släcks.

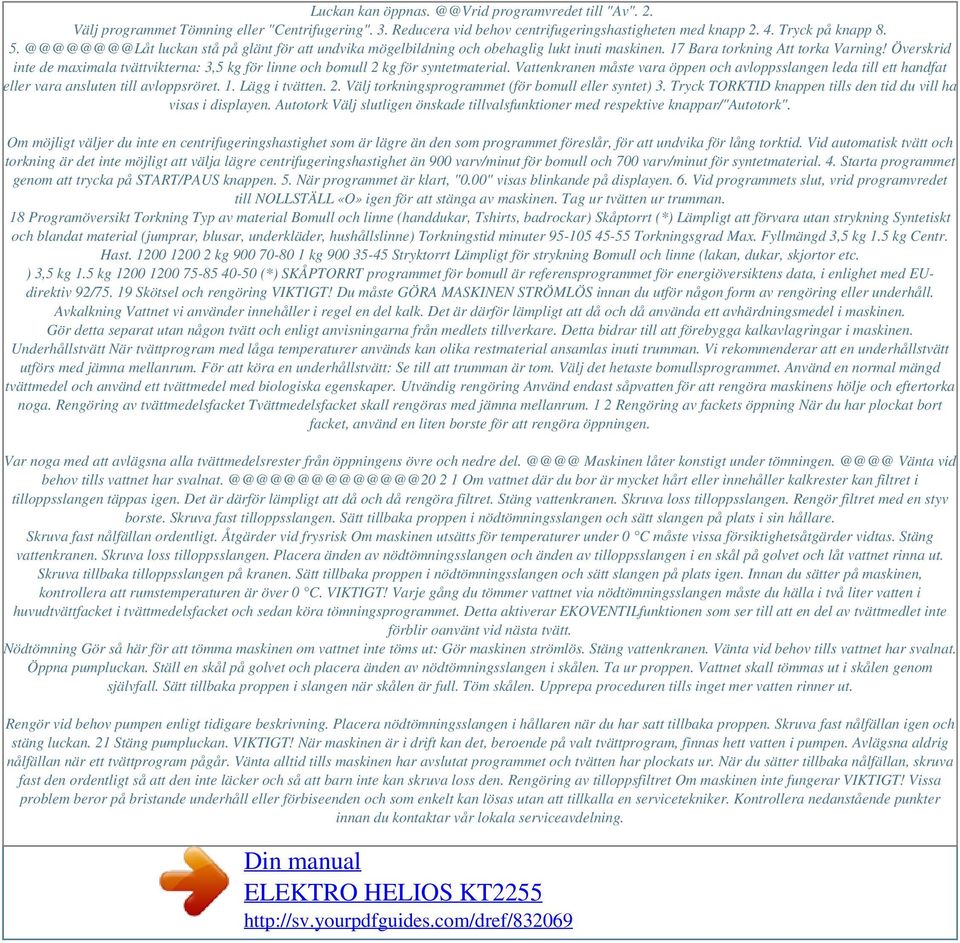

6 Luckan kan öppnas. programvredet till "Av". 2. Välj programmet Tömning eller "Centrifugering". 3. Reducera vid behov centrifugeringshastigheten med knapp Tryck på knapp luckan stå på glänt för att undvika mögelbildning och obehaglig lukt inuti maskinen. 17 Bara torkning Att torka Varning! Överskrid inte de maximala tvättvikterna: 3,5 kg för linne och bomull 2 kg för syntetmaterial. Vattenkranen måste vara öppen och avloppsslangen leda till ett handfat eller vara ansluten till avloppsröret. 1. Lägg i tvätten. 2. Välj torkningsprogrammet (för bomull eller syntet) 3. Tryck TORKTID knappen tills den tid du vill ha visas i displayen. Autotork Välj slutligen önskade tillvalsfunktioner med respektive knappar/"autotork". Om möjligt väljer du inte en centrifugeringshastighet som är lägre än den som programmet föreslår, för att undvika för lång torktid. Vid automatisk tvätt och torkning är det inte möjligt att välja lägre centrifugeringshastighet än 900 varv/minut för bomull och 700 varv/minut för syntetmaterial. 4. Starta programmet genom att trycka på START/PAUS knappen. 5. När programmet är klart, "0.00" visas blinkande på displayen. 6. Vid programmets slut, vrid programvredet till NOLLSTÄLL «O» igen för att stänga av maskinen. Tag ur tvätten ur trumman. 18 Programöversikt Torkning Typ av material Bomull och linne (handdukar, Tshirts, badrockar) Skåptorrt (*) Lämpligt att förvara utan strykning Syntetiskt och blandat material (jumprar, blusar, underkläder, hushållslinne) Torkningstid minuter Torkningsgrad Max. Fyllmängd 3,5 kg 1.5 kg Centr. Hast kg kg Stryktorrt Lämpligt för strykning Bomull och linne (lakan, dukar, skjortor etc. ) 3,5 kg 1.5 kg (*) SKÅPTORRT programmet för bomull är referensprogrammet för energiöversiktens data, i enlighet med EUdirektiv 92/ Skötsel och rengöring VIKTIGT! Du måste GÖRA MASKINEN STRÖMLÖS innan du utför någon form av rengöring eller underhåll. Avkalkning Vattnet vi använder innehåller i regel en del kalk. Det är därför lämpligt att då och då använda ett avhärdningsmedel i maskinen. Gör detta separat utan någon tvätt och enligt anvisningarna från medlets tillverkare. Detta bidrar till att förebygga kalkavlagringar i maskinen. Underhållstvätt När tvättprogram med låga temperaturer används kan olika restmaterial ansamlas inuti trumman. Vi rekommenderar att en underhållstvätt utförs med jämna mellanrum. För att köra en underhållstvätt: Se till att trumman är tom. Välj det hetaste bomullsprogrammet. Använd en normal mängd tvättmedel och använd ett tvättmedel med biologiska egenskaper. Utvändig rengöring Använd endast såpvatten för att rengöra maskinens hölje och eftertorka noga. Rengöring av tvättmedelsfacket Tvättmedelsfacket skall rengöras med jämna mellanrum. 1 2 Rengöring av fackets öppning När du har plockat bort facket, använd en liten borste för att rengöra öppningen. Var noga med att avlägsna alla tvättmedelsrester från öppningens övre och nedre Maskinen låter konstigt under Vänta vid behov tills vattnet har 2 1 Om vattnet där du bor är mycket hårt eller innehåller kalkrester kan filtret i tilloppsslangen täppas igen. Det är därför lämpligt att då och då rengöra filtret. Stäng vattenkranen. Skruva loss tilloppsslangen. Rengör filtret med en styv borste. Skruva fast tilloppsslangen. Sätt tillbaka proppen i nödtömningsslangen och sätt slangen på plats i sin hållare. Skruva fast nålfällan ordentligt. Åtgärder vid frysrisk Om maskinen utsätts för temperaturer under 0 C måste vissa försiktighetsåtgärder vidtas. Stäng vattenkranen. Skruva loss tilloppsslangen. Placera änden av nödtömningsslangen och änden av tilloppsslangen i en skål på golvet och låt vattnet rinna ut. Skruva tillbaka tilloppsslangen på kranen. Sätt tillbaka proppen i nödtömningsslangen och sätt slangen på plats igen. Innan du sätter på maskinen, kontrollera att rumstemperaturen är över 0 C. VIKTIGT! Varje gång du tömmer vattnet via nödtömningsslangen måste du hälla i två liter vatten i huvudtvättfacket i tvättmedelsfacket och sedan köra tömningsprogrammet. Detta aktiverar EKOVENTILfunktionen som ser till att en del av tvättmedlet inte förblir oanvänt vid nästa tvätt. Nödtömning Gör så här för att tömma maskinen om vattnet inte töms ut: Gör maskinen strömlös. Stäng vattenkranen. Vänta vid behov tills vattnet har svalnat. Öppna pumpluckan. Ställ en skål på golvet och placera änden av nödtömningsslangen i skålen. Ta ur proppen. Vattnet skall tömmas ut i skålen genom självfall. Sätt tillbaka proppen i slangen när skålen är full. Töm skålen. Upprepa proceduren tills inget mer vatten rinner ut. Rengör vid behov pumpen enligt tidigare beskrivning. Placera nödtömningsslangen i hållaren när du har satt tillbaka proppen. Skruva fast nålfällan igen och stäng luckan. 21 Stäng pumpluckan. VIKTIGT! När maskinen är i drift kan det, beroende på valt tvättprogram, finnas hett vatten i pumpen. Avlägsna aldrig nålfällan när ett tvättprogram pågår. Vänta alltid tills maskinen har avslutat programmet och tvätten har plockats ur. När du sätter tillbaka nålfällan, skruva fast den ordentligt så att den inte läcker och så att barn inte kan skruva loss den. Rengöring av tilloppsfiltret Om maskinen inte fungerar VIKTIGT! Vissa problem beror på bristande underhåll eller förbiseenden och som enkelt kan lösas utan att tillkalla en servicetekniker. Kontrollera nedanstående punkter innan du kontaktar vår lokala serviceavdelning.

7 När maskinen används kan det hända att den röda kontrollampan för knapp 8 blinkar, några ljudsignaler avges och någon av följande larmkoder visas på displayen för att markera att maskinen inte fungerar: När problemet har åtgärdats, tryck på knapp 8 för att starta programmet igen. Kontakta vår lokala serviceavdelning om problemet kvarstår efter alla kontroller. E10: problem med vattenförsörjningen E20: problem med tömningen av vatten E40: luckan öppen Problem Möjlig orsak / Lösning Luckan är inte stängd. E40 Stäng luckan ordentligt. Stickkontakten sitter inte ordentligt i eluttaget. Sätt i stickkontakten i eluttaget. Eluttaget är strömlöst. Kontrollera den elektriska installationen i ditt hem. Tvättmaskinen startar inte. Säkringen har gått. Byt ut säkringen. Programvredet är inte rätt inställt och knapp 8 har inte tryckts in. Vrid på programvredet och tryck en gång till på knapp 8. Knapp 10 har valts. Avbryt startfördröjningen om tvätten skall tvättas omedelbart. Vattenkranen är stängd. E10 Öppna vattenkranen. Maskinen fylls inte med vatten. Tilloppsslangen är klämd eller snodd. E10 Kontrollera anslutningen av tilloppsslangen. Filtret i tilloppsslangen är igentäppt. E10 Rengör filtret i tilloppsslangen. Luckan är inte stängd ordentligt. E40 Stäng luckan ordentligt. 22 Problem Maskinen fylls med vatten, men tömmer sedan omedelbart. Möjlig orsak / Lösning Tömningsslangens ände sitter för lågt. Se relevant stycke i avsnittet "Tömning av vatten". Tömningsslangen är klämd eller snodd. E20 Kontrollera anslutningen av tömningsslangen. Maskinen tömmer inte och/eller centrifugerar inte. Tömningspumpen är igentäppt. E20 Rengör tömningspumpen. Tillvalsfunktione "Sköljstopp" har valts. Välj programmet Tömning eller Centrifugering. Tvätten är inte jämnt fördelad i trumman. Fördela om tvätten i trumman. För mycket tvättmedel eller ett olämpligt tvättmedel har använts (så att det bildas för mycket lödder). Minska mängden tvättmedel eller använd ett annat tvättmedel. Kontrollera om någon av tilloppsslangens kopplingar läcker. Det är inte alltid så enkelt att se detta när vattnet rinner ned längs slangen: känn efter om slangen är fuktig. Kontrollera anslutningen av tilloppsslangen. Tilloppsslangen är skadad. Byt ut slangen mot en ny. Proppen till nödtömningsslangen har inte satts tillbaka efter rengöring av pumpen. Sätt tillbaka proppen i nödtömningsslangen och sätt slangen på plats i dess hållare. För lite eller ett olämpligt tvättmedel har använts. Öka mängden tvättmedel eller använd ett annat tvättmedel. Det är vatten på golvet. Otillfredsställande tvättresultat. Envisa fläckar har inte behandlats före tvätten. Använd produkter som finns i handeln för att behandla svåra fläckar. Rätt temperatur har inte valts. Kontrollera att du har ställt in rätt temperatur. För stor tvättmängd. Lägg in mindre tvätt i trumman. 23 Problem Möjlig orsak / Lösning Programmet pågår fortfarande. Vänta tills tvättprogrammet är klart. Luckan går inte att öppna. Lucklåset har inte frigjorts ännu. Vänta tills kontrollampa 9 släcks. Det är vatten i trumman. Välj ett program för tömning eller centrifugering för att tömma ut vattnet. Transportbultarna och förpackningsmaterialet har inte tagits bort. Kontrollera att maskinen är korrekt installerad. Maskinen vibrerar eller bullrar. Stödfötterna har inte justerats. Kontrollera att maskinen står i våg. Tvätten är inte jämnt fördelad i trumman. Fördela om tvätten i trumman. Det kanske är mycket lite tvätt i trumman. Lägg i mer tvätt i trumman. Den elektroniska enheten för avkänning av obalans har utlösts på grund av att tvätten inte är jämnt fördelad i trumman. Tvätten omfördelas genom att trumman roteras åt andra hållet. Detta kan ske flera gånger innan obalansen försvinner och normal centrifugering åter fungerar. Om tvätten efter 10 minuter fortfarande är ojämnt fördelad i trumman kommer maskinen inte att centrifugera. Omfördela i så fall tvätten för hand och välj centrifugeringsprogrammet. Fördela tvätten jämnare. Maskinen är utrustad med en ny typ av motor som låter annorlunda än traditionella motorer. Denna motor säkerställer en mjukare start och en jämnare fördelning av tvätten i trumman samt förbättrar även maskinens stabilitet. Maskiner baserade på modern teknologi arbetar på ett mycket ekonomiskt sätt med mycket lite vatten utan att tvättresultatet försämras. Maskinen är utrustad med en ny typ av motor som låter annorlunda än traditionella motorer. Denna motor säkerställer en mjukare start och en jämnare fördelning av tvätten i trumman samt förbättrar även maskinens stabilitet. Centrifugeringen börjar sent eller maskinen centrifugerar inte alls. Maskinen låter konstigt. Det syns inget vatten i trumman. Maskinen låter konstigt. 24 Kontakta vår serviceavdelning om du inte kan identifiera eller lösa problemet. Innan du ringer, anteckna maskinens modell och serienummer samt inköpsdatum: serviceavdelningen kommer att fråga efter denna information. Mod Prod. No Ser. No Tekniska data Mått Bredd Höjd Djup (inklusive lucka) Nätspänning - Total effekt Säkring Vattentryck 60 cm 85 cm 63 cm Information om den elektriska anslutningen finns på typskylten som sitter i trumöppningen. Min. Max. 0,05 MPa 0,8 MPa 7 3,5 3,5 2,0 3,5 2 0 kg kg kg kg kg kg Max. tvättmängd Bomull Syntet Fintvätt Ylle och handtvätt Bomull Syntet Max. Max. torkmängd Centrifugeringshastighet Mod. Prod.... No

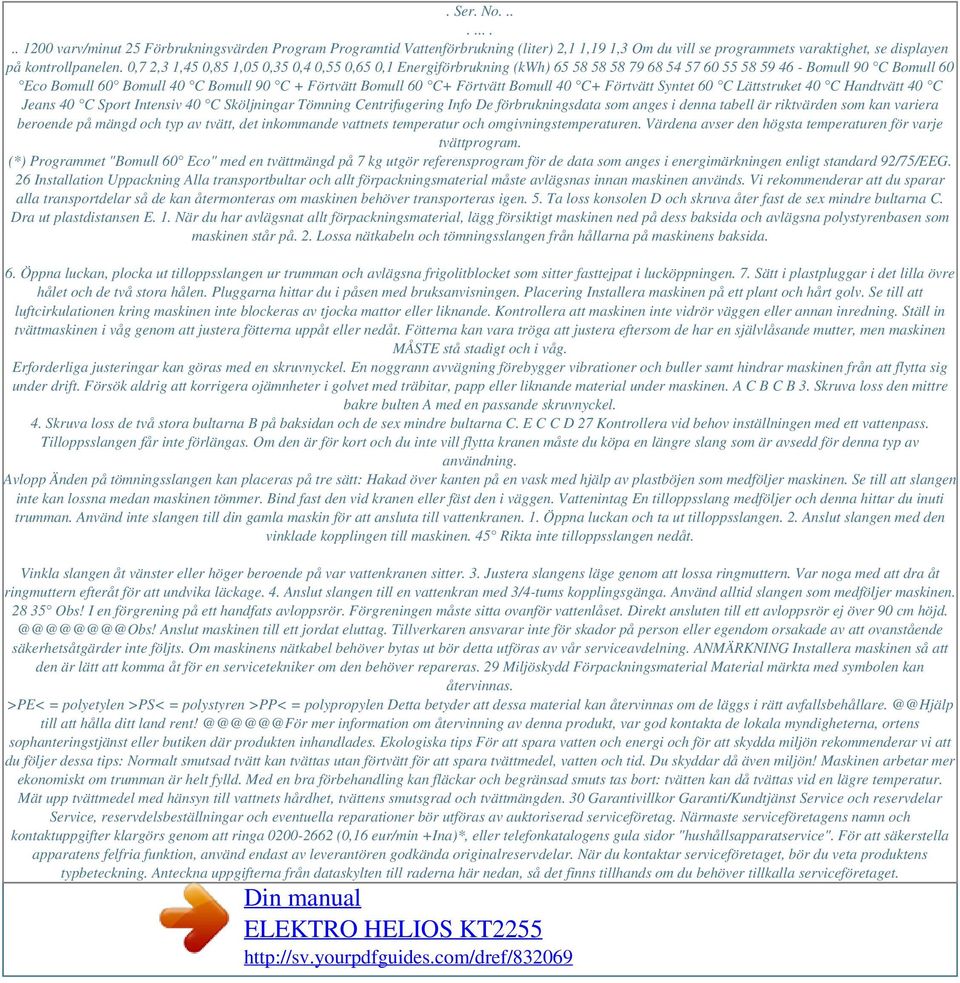

8 . Ser. No varv/minut 25 Förbrukningsvärden Program Programtid Vattenförbrukning (liter) 2,1 1,19 1,3 Om du vill se programmets varaktighet, se displayen på kontrollpanelen. 0,7 2,3 1,45 0,85 1,05 0,35 0,4 0,55 0,65 0,1 Energiförbrukning (kwh) Bomull 90 C Bomull 60 Eco Bomull 60 Bomull 40 C Bomull 90 C + Förtvätt Bomull 60 C+ Förtvätt Bomull 40 C+ Förtvätt Syntet 60 C Lättstruket 40 C Handtvätt 40 C Jeans 40 C Sport Intensiv 40 C Sköljningar Tömning Centrifugering Info De förbrukningsdata som anges i denna tabell är riktvärden som kan variera beroende på mängd och typ av tvätt, det inkommande vattnets temperatur och omgivningstemperaturen. Värdena avser den högsta temperaturen för varje tvättprogram. (*) Programmet "Bomull 60 Eco" med en tvättmängd på 7 kg utgör referensprogram för de data som anges i energimärkningen enligt standard 92/75/EEG. 26 Installation Uppackning Alla transportbultar och allt förpackningsmaterial måste avlägsnas innan maskinen används. Vi rekommenderar att du sparar alla transportdelar så de kan återmonteras om maskinen behöver transporteras igen. 5. Ta loss konsolen D och skruva åter fast de sex mindre bultarna C. Dra ut plastdistansen E. 1. När du har avlägsnat allt förpackningsmaterial, lägg försiktigt maskinen ned på dess baksida och avlägsna polystyrenbasen som maskinen står på. 2. Lossa nätkabeln och tömningsslangen från hållarna på maskinens baksida. 6. Öppna luckan, plocka ut tilloppsslangen ur trumman och avlägsna frigolitblocket som sitter fasttejpat i lucköppningen. 7. Sätt i plastpluggar i det lilla övre hålet och de två stora hålen. Pluggarna hittar du i påsen med bruksanvisningen. Placering Installera maskinen på ett plant och hårt golv. Se till att luftcirkulationen kring maskinen inte blockeras av tjocka mattor eller liknande. Kontrollera att maskinen inte vidrör väggen eller annan inredning. Ställ in tvättmaskinen i våg genom att justera fötterna uppåt eller nedåt. Fötterna kan vara tröga att justera eftersom de har en självlåsande mutter, men maskinen MÅSTE stå stadigt och i våg. Erforderliga justeringar kan göras med en skruvnyckel. En noggrann avvägning förebygger vibrationer och buller samt hindrar maskinen från att flytta sig under drift. Försök aldrig att korrigera ojämnheter i golvet med träbitar, papp eller liknande material under maskinen. A C B C B 3. Skruva loss den mittre bakre bulten A med en passande skruvnyckel. 4. Skruva loss de två stora bultarna B på baksidan och de sex mindre bultarna C. E C C D 27 Kontrollera vid behov inställningen med ett vattenpass. Tilloppsslangen får inte förlängas. Om den är för kort och du inte vill flytta kranen måste du köpa en längre slang som är avsedd för denna typ av användning. Avlopp Änden på tömningsslangen kan placeras på tre sätt: Hakad över kanten på en vask med hjälp av plastböjen som medföljer maskinen. Se till att slangen inte kan lossna medan maskinen tömmer. Bind fast den vid kranen eller fäst den i väggen. Vattenintag En tilloppsslang medföljer och denna hittar du inuti trumman. Använd inte slangen till din gamla maskin för att ansluta till vattenkranen. 1. Öppna luckan och ta ut tilloppsslangen. 2. Anslut slangen med den vinklade kopplingen till maskinen. 45 Rikta inte tilloppsslangen nedåt. Vinkla slangen åt vänster eller höger beroende på var vattenkranen sitter. 3. Justera slangens läge genom att lossa ringmuttern. Var noga med att dra åt ringmuttern efteråt för att undvika läckage. 4. Anslut slangen till en vattenkran med 3/4-tums kopplingsgänga. Använd alltid slangen som medföljer maskinen Obs! I en förgrening på ett handfats avloppsrör. Förgreningen måste sitta ovanför vattenlåset. Direkt ansluten till ett avloppsrör ej över 90 cm Anslut maskinen till ett jordat eluttag. Tillverkaren ansvarar inte för skador på person eller egendom orsakade av att ovanstående säkerhetsåtgärder inte följts. Om maskinens nätkabel behöver bytas ut bör detta utföras av vår serviceavdelning. ANMÄRKNING Installera maskinen så att den är lätt att komma åt för en servicetekniker om den behöver repareras. 29 Miljöskydd Förpackningsmaterial Material märkta med symbolen kan återvinnas. >PE< = polyetylen >PS< = polystyren >PP< = polypropylen Detta betyder att dessa material kan återvinnas om de läggs i rätt till att hålla ditt land mer information om återvinning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades. Ekologiska tips För att spara vatten och energi och för att skydda miljön rekommenderar vi att du följer dessa tips: Normalt smutsad tvätt kan tvättas utan förtvätt för att spara tvättmedel, vatten och tid. Du skyddar då även miljön! Maskinen arbetar mer ekonomiskt om trumman är helt fylld. Med en bra förbehandling kan fläckar och begränsad smuts tas bort: tvätten kan då tvättas vid en lägre temperatur. Mät upp tvättmedel med hänsyn till vattnets hårdhet, tvättens smutsgrad och tvättmängden. 30 Garantivillkor Garanti/Kundtjänst Service och reservdelar Service, reservdelsbeställningar och eventuella reparationer bör utföras av auktoriserad serviceföretag. Närmaste serviceföretagens namn och kontaktuppgifter klargörs genom att ringa (0,16 eur/min +Ina)*, eller telefonkatalogens gula sidor "hushållsapparatservice". För att säkerstella apparatens felfria funktion, använd endast av leverantören godkända originalreservdelar. När du kontaktar serviceföretaget, bör du veta produktens typbeteckning. Anteckna uppgifterna från dataskylten till raderna här nedan, så det finns tillhands om du behöver tillkalla serviceföretaget.

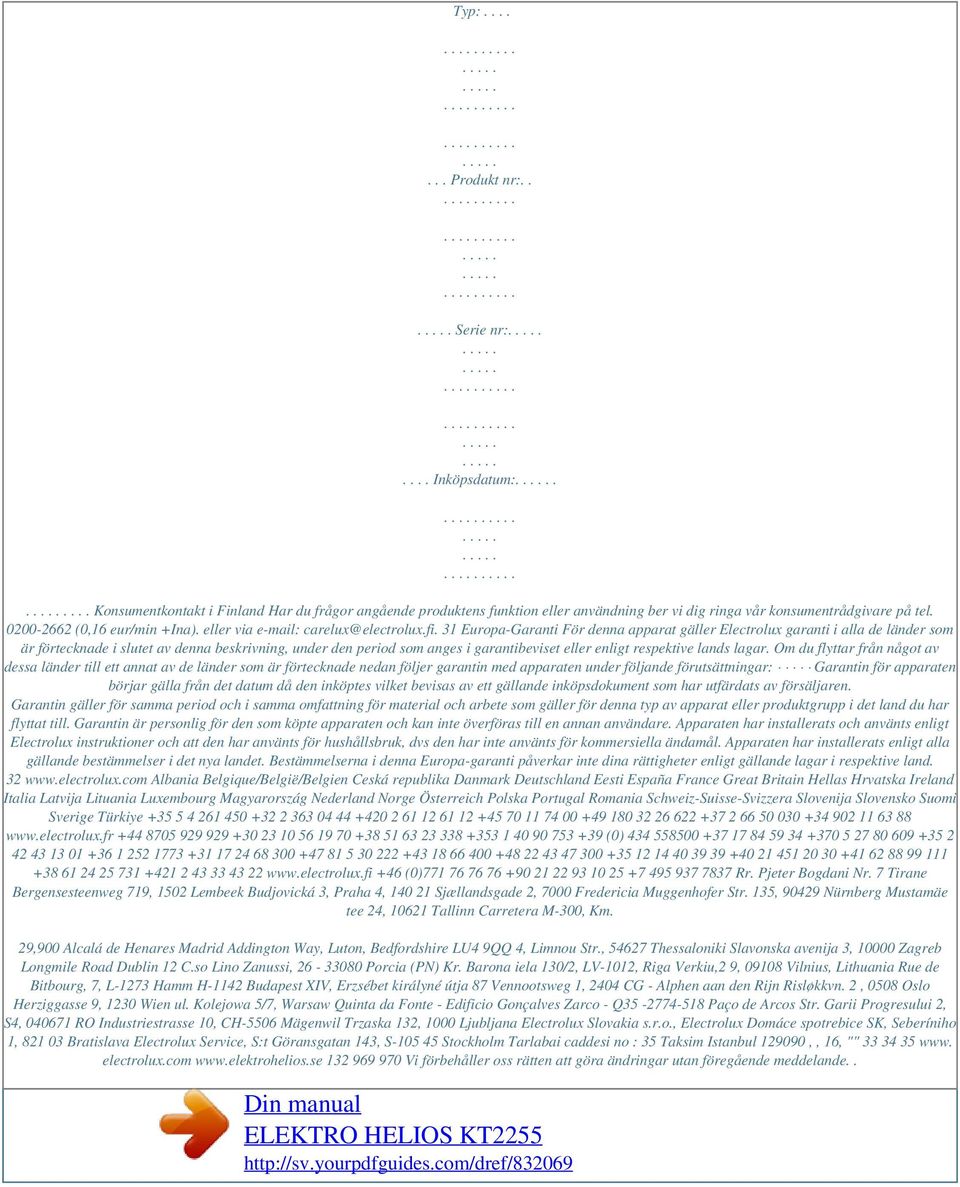

9 Powered by TCPDF ( Typ: Produkt nr:.. Serie nr:.... Inköpsdatum:..... Konsumentkontakt i Finland Har du frågor angående produktens funktion eller användning ber vi dig ringa vår konsumentrådgivare på tel (0,16 eur/min +Ina). eller via carelux@electrolux.fi. 31 Europa-Garanti För denna apparat gäller Electrolux garanti i alla de länder som är förtecknade i slutet av denna beskrivning, under den period som anges i garantibeviset eller enligt respektive lands lagar. Om du flyttar från något av dessa länder till ett annat av de länder som är förtecknade nedan följer garantin med apparaten under följande förutsättningar: Garantin för apparaten börjar gälla från det datum då den inköptes vilket bevisas av ett gällande inköpsdokument som har utfärdats av försäljaren. Garantin gäller för samma period och i samma omfattning för material och arbete som gäller för denna typ av apparat eller produktgrupp i det land du har flyttat till. Garantin är personlig för den som köpte apparaten och kan inte överföras till en annan användare. Apparaten har installerats och använts enligt Electrolux instruktioner och att den har använts för hushållsbruk, dvs den har inte använts för kommersiella ändamål. Apparaten har installerats enligt alla gällande bestämmelser i det nya landet. Bestämmelserna i denna Europa-garanti påverkar inte dina rättigheter enligt gällande lagar i respektive land Albania Belgique/België/Belgien Ceská republika Danmark Deutschland Eesti España France Great Britain Hellas Hrvatska Ireland Italia Latvija Lituania Luxembourg Magyarország Nederland Norge Österreich Polska Portugal Romania Schweiz-Suisse-Svizzera Slovenija Slovensko Suomi Sverige Türkiye (0) (0) Rr. Pjeter Bogdani Nr. 7 Tirane Bergensesteenweg 719, 1502 Lembeek Budjovická 3, Praha 4, Sjællandsgade 2, 7000 Fredericia Muggenhofer Str. 135, Nürnberg Mustamäe tee 24, Tallinn Carretera M-300, Km. 29,900 Alcalá de Henares Madrid Addington Way, Luton, Bedfordshire LU4 9QQ 4, Limnou Str., Thessaloniki Slavonska avenija 3, Zagreb Longmile Road Dublin 12 C.so Lino Zanussi, Porcia (PN) Kr. Barona iela 130/2, LV-1012, Riga Verkiu,2 9, Vilnius, Lithuania Rue de Bitbourg, 7, L-1273 Hamm H-1142 Budapest XIV, Erzsébet királyné útja 87 Vennootsweg 1, 2404 CG - Alphen aan den Rijn Risløkkvn. 2, 0508 Oslo Herziggasse 9, 1230 Wien ul. Kolejowa 5/7, Warsaw Quinta da Fonte - Edificio Gonçalves Zarco - Q Paço de Arcos Str. Garii Progresului 2, S4, RO Industriestrasse 10, CH-5506 Mägenwil Trzaska 132, 1000 Ljubljana Electrolux Slovakia s.r.o., Electrolux Domáce spotrebice SK, Seberíniho 1, Bratislava Electrolux Service, S:t Göransgatan 143, S Stockholm Tarlabai caddesi no : 35 Taksim Istanbul ,, 16, "" www. electrolux.com Vi förbehåller oss rätten att göra ändringar utan föregående meddelande..
