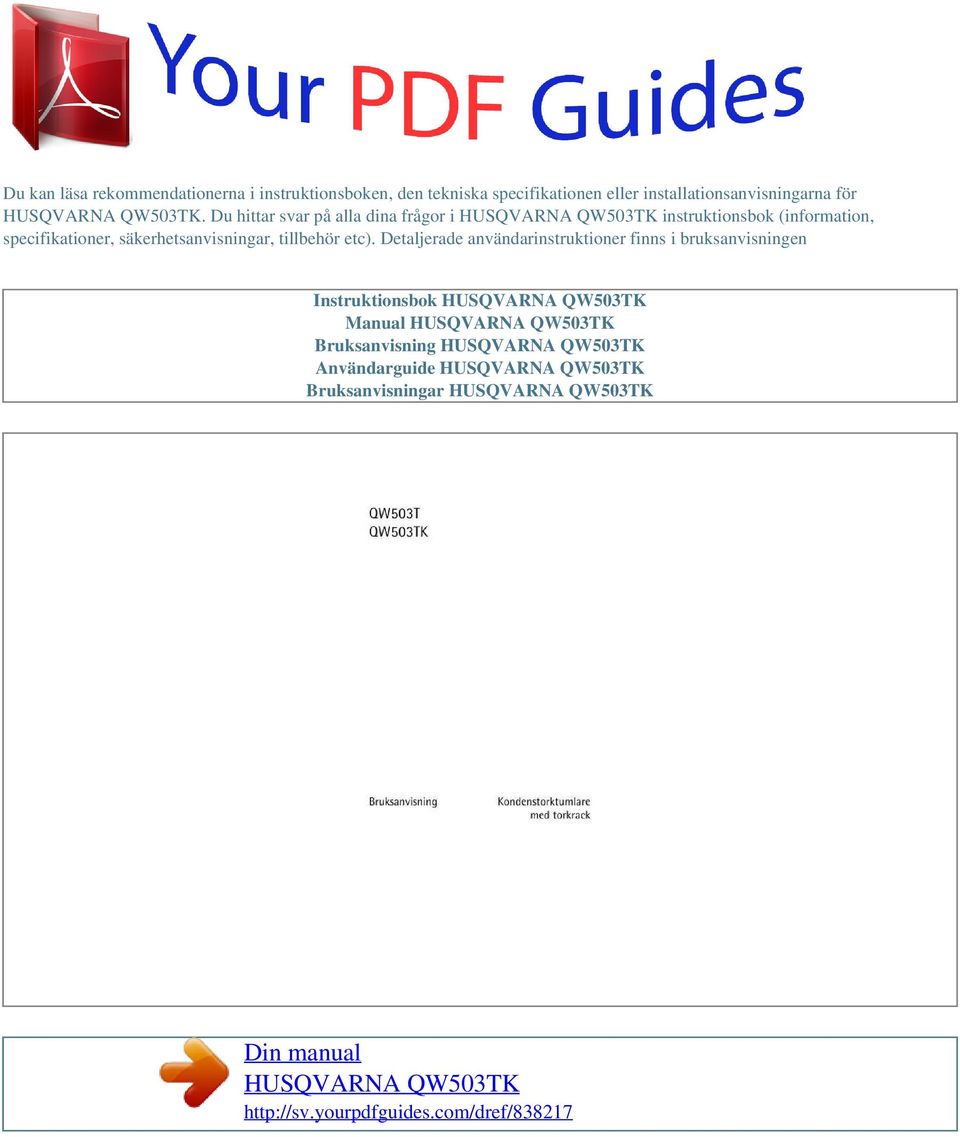

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

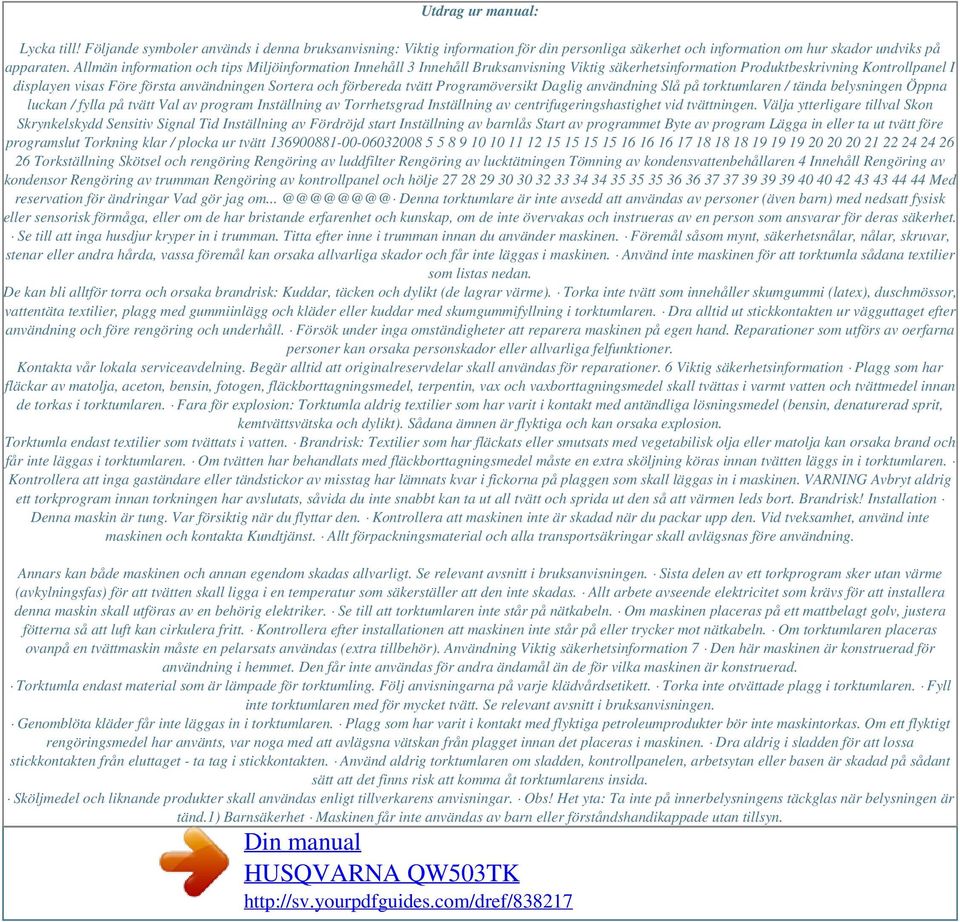

2 Utdrag ur manual: Lycka till! Följande symboler används i denna bruksanvisning: Viktig information för din personliga säkerhet och information om hur skador undviks på apparaten. Allmän information och tips Miljöinformation Innehåll 3 Innehåll Bruksanvisning Viktig säkerhetsinformation Produktbeskrivning Kontrollpanel I displayen visas Före första användningen Sortera och förbereda tvätt Programöversikt Daglig användning Slå på torktumlaren / tända belysningen Öppna luckan / fylla på tvätt Val av program Inställning av Torrhetsgrad Inställning av centrifugeringshastighet vid tvättningen. Välja ytterligare tillval Skon Skrynkelskydd Sensitiv Signal Tid Inställning av Fördröjd start Inställning av barnlås Start av programmet Byte av program Lägga in eller ta ut tvätt före programslut Torkning klar / plocka ur tvätt Torkställning Skötsel och rengöring Rengöring av luddfilter Rengöring av lucktätningen Tömning av kondensvattenbehållaren 4 Innehåll Rengöring av kondensor Rengöring av trumman Rengöring av kontrollpanel och hölje Med reservation för ändringar Vad gör jag Denna torktumlare är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte övervakas och instrueras av en person som ansvarar för deras säkerhet. Se till att inga husdjur kryper in i trumman. Titta efter inne i trumman innan du använder maskinen. Föremål såsom mynt, säkerhetsnålar, nålar, skruvar, stenar eller andra hårda, vassa föremål kan orsaka allvarliga skador och får inte läggas i maskinen. Använd inte maskinen för att torktumla sådana textilier som listas nedan. De kan bli alltför torra och orsaka brandrisk: Kuddar, täcken och dylikt (de lagrar värme). Torka inte tvätt som innehåller skumgummi (latex), duschmössor, vattentäta textilier, plagg med gummiinlägg och kläder eller kuddar med skumgummifyllning i torktumlaren. Dra alltid ut stickkontakten ur vägguttaget efter användning och före rengöring och underhåll. Försök under inga omständigheter att reparera maskinen på egen hand. Reparationer som utförs av oerfarna personer kan orsaka personskador eller allvarliga felfunktioner. Kontakta vår lokala serviceavdelning. Begär alltid att originalreservdelar skall användas för reparationer. 6 Viktig säkerhetsinformation Plagg som har fläckar av matolja, aceton, bensin, fotogen, fläckborttagningsmedel, terpentin, vax och vaxborttagningsmedel skall tvättas i varmt vatten och tvättmedel innan de torkas i torktumlaren. Fara för explosion: Torktumla aldrig textilier som har varit i kontakt med antändliga lösningsmedel (bensin, denaturerad sprit, kemtvättsvätska och dylikt). Sådana ämnen är flyktiga och kan orsaka explosion. Torktumla endast textilier som tvättats i vatten. Brandrisk: Textilier som har fläckats eller smutsats med vegetabilisk olja eller matolja kan orsaka brand och får inte läggas i torktumlaren. Om tvätten har behandlats med fläckborttagningsmedel måste en extra sköljning köras innan tvätten läggs in i torktumlaren. Kontrollera att inga gaständare eller tändstickor av misstag har lämnats kvar i fickorna på plaggen som skall läggas in i maskinen. VARNING Avbryt aldrig ett torkprogram innan torkningen har avslutats, såvida du inte snabbt kan ta ut all tvätt och sprida ut den så att värmen leds bort. Brandrisk! Installation Denna maskin är tung. Var försiktig när du flyttar den. Kontrollera att maskinen inte är skadad när du packar upp den. Vid tveksamhet, använd inte maskinen och kontakta Kundtjänst. Allt förpackningsmaterial och alla transportsäkringar skall avlägsnas före användning. Annars kan både maskinen och annan egendom skadas allvarligt. Se relevant avsnitt i bruksanvisningen. Sista delen av ett torkprogram sker utan värme (avkylningsfas) för att tvätten skall ligga i en temperatur som säkerställer att den inte skadas. Allt arbete avseende elektricitet som krävs för att installera denna maskin skall utföras av en behörig elektriker. Se till att torktumlaren inte står på nätkabeln. Om maskinen placeras på ett mattbelagt golv, justera fötterna så att luft kan cirkulera fritt. Kontrollera efter installationen att maskinen inte står på eller trycker mot nätkabeln. Om torktumlaren placeras ovanpå en tvättmaskin måste en pelarsats användas (extra tillbehör). Användning Viktig säkerhetsinformation 7 Den här maskinen är konstruerad för användning i hemmet. Den får inte användas för andra ändamål än de för vilka maskinen är konstruerad. Torktumla endast material som är lämpade för torktumling. Följ anvisningarna på varje klädvårdsetikett. Torka inte otvättade plagg i torktumlaren. Fyll inte torktumlaren med för mycket tvätt. Se relevant avsnitt i bruksanvisningen. Genomblöta kläder får inte läggas in i torktumlaren. Plagg som har varit i kontakt med flyktiga petroleumprodukter bör inte maskintorkas. Om ett flyktigt rengöringsmedel har använts, var noga med att avlägsna vätskan från plagget innan det placeras i maskinen. Dra aldrig i sladden för att lossa stickkontakten från eluttaget - ta tag i stickkontakten. Använd aldrig torktumlaren om sladden, kontrollpanelen, arbetsytan eller basen är skadad på sådant sätt att det finns risk att komma åt torktumlarens insida. Sköljmedel och liknande produkter skall användas enligt tillverkarens anvisningar. Obs! Het yta: Ta inte på innerbelysningens täckglas när belysningen är tänd.1) Barnsäkerhet Maskinen får inte användas av barn eller förståndshandikappade utan tillsyn.

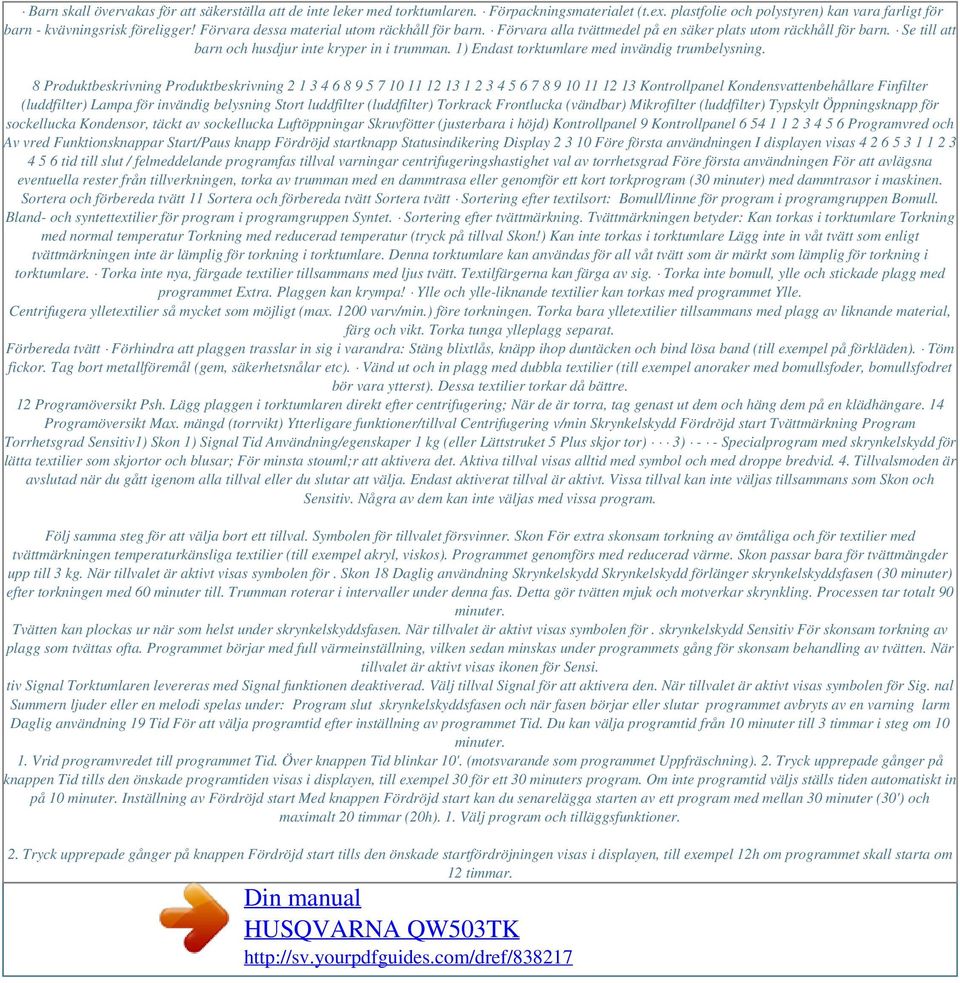

3 Barn skall övervakas för att säkerställa att de inte leker med torktumlaren. Förpackningsmaterialet (t.ex. plastfolie och polystyren) kan vara farligt för barn - kvävningsrisk föreligger! Förvara dessa material utom räckhåll för barn. Förvara alla tvättmedel på en säker plats utom räckhåll för barn. Se till att barn och husdjur inte kryper in i trumman. 1) Endast torktumlare med invändig trumbelysning. 8 Produktbeskrivning Produktbeskrivning Kontrollpanel Kondensvattenbehållare Finfilter (luddfilter) Lampa för invändig belysning Stort luddfilter (luddfilter) Torkrack Frontlucka (vändbar) Mikrofilter (luddfilter) Typskylt Öppningsknapp för sockellucka Kondensor, täckt av sockellucka Luftöppningar Skruvfötter (justerbara i höjd) Kontrollpanel 9 Kontrollpanel Programvred och Av vred Funktionsknappar Start/Paus knapp Fördröjd startknapp Statusindikering Display Före första användningen I displayen visas tid till slut / felmeddelande programfas tillval varningar centrifugeringshastighet val av torrhetsgrad Före första användningen För att avlägsna eventuella rester från tillverkningen, torka av trumman med en dammtrasa eller genomför ett kort torkprogram (30 minuter) med dammtrasor i maskinen. Sortera och förbereda tvätt 11 Sortera och förbereda tvätt Sortera tvätt Sortering efter textilsort: Bomull/linne för program i programgruppen Bomull. Bland- och syntettextilier för program i programgruppen Syntet. Sortering efter tvättmärkning. Tvättmärkningen betyder: Kan torkas i torktumlare Torkning med normal temperatur Torkning med reducerad temperatur (tryck på tillval Skon!) Kan inte torkas i torktumlare Lägg inte in våt tvätt som enligt tvättmärkningen inte är lämplig för torkning i torktumlare. Denna torktumlare kan användas för all våt tvätt som är märkt som lämplig för torkning i torktumlare. Torka inte nya, färgade textilier tillsammans med ljus tvätt. Textilfärgerna kan färga av sig. Torka inte bomull, ylle och stickade plagg med programmet Extra. Plaggen kan krympa! Ylle och ylle-liknande textilier kan torkas med programmet Ylle. Centrifugera ylletextilier så mycket som möjligt (max varv/min.) före torkningen. Torka bara ylletextilier tillsammans med plagg av liknande material, färg och vikt. Torka tunga ylleplagg separat. Förbereda tvätt Förhindra att plaggen trasslar in sig i varandra: Stäng blixtlås, knäpp ihop duntäcken och bind lösa band (till exempel på förkläden). Töm fickor. Tag bort metallföremål (gem, säkerhetsnålar etc). Vänd ut och in plagg med dubbla textilier (till exempel anoraker med bomullsfoder, bomullsfodret bör vara ytterst). Dessa textilier torkar då bättre. 12 Programöversikt Psh. Lägg plaggen i torktumlaren direkt efter centrifugering; När de är torra, tag genast ut dem och häng dem på en klädhängare. 14 Programöversikt Max. mängd (torrvikt) Ytterligare funktioner/tillval Centrifugering v/min Skrynkelskydd Fördröjd start Tvättmärkning Program Torrhetsgrad Sensitiv1) Skon 1) Signal Tid Användning/egenskaper 1 kg (eller Lättstruket 5 Plus skjor tor) 3) - - Specialprogram med skrynkelskydd för lätta textilier som skjortor och blusar; För minsta stouml;r att aktivera det. Aktiva tillval visas alltid med symbol och med droppe bredvid. 4. Tillvalsmoden är avslutad när du gått igenom alla tillval eller du slutar att välja. Endast aktiverat tillval är aktivt. Vissa tillval kan inte väljas tillsammans som Skon och Sensitiv. Några av dem kan inte väljas med vissa program. Följ samma steg för att välja bort ett tillval. Symbolen för tillvalet försvinner. Skon För extra skonsam torkning av ömtåliga och för textilier med tvättmärkningen temperaturkänsliga textilier (till exempel akryl, viskos). Programmet genomförs med reducerad värme. Skon passar bara för tvättmängder upp till 3 kg. När tillvalet är aktivt visas symbolen för. Skon 18 Daglig användning Skrynkelskydd Skrynkelskydd förlänger skrynkelskyddsfasen (30 minuter) efter torkningen med 60 minuter till. Trumman roterar i intervaller under denna fas. Detta gör tvätten mjuk och motverkar skrynkling. Processen tar totalt 90 minuter. Tvätten kan plockas ur när som helst under skrynkelskyddsfasen. När tillvalet är aktivt visas symbolen för. skrynkelskydd Sensitiv För skonsam torkning av plagg som tvättas ofta. Programmet börjar med full värmeinställning, vilken sedan minskas under programmets gång för skonsam behandling av tvätten. När tillvalet är aktivt visas ikonen för Sensi. tiv Signal Torktumlaren levereras med Signal funktionen deaktiverad. Välj tillval Signal för att aktivera den. När tillvalet är aktivt visas symbolen för Sig. nal Summern ljuder eller en melodi spelas under: Program slut skrynkelskyddsfasen och när fasen börjar eller slutar programmet avbryts av en varning larm Daglig användning 19 Tid För att välja programtid efter inställning av programmet Tid. Du kan välja programtid från 10 minuter till 3 timmar i steg om 10 minuter. 1. Vrid programvredet till programmet Tid. Över knappen Tid blinkar 10'. (motsvarande som programmet Uppfräschning). 2. Tryck upprepade gånger på knappen Tid tills den önskade programtiden visas i displayen, till exempel 30 för ett 30 minuters program. Om inte programtid väljs ställs tiden automatiskt in på 10 minuter. Inställning av Fördröjd start Med knappen Fördröjd start kan du senarelägga starten av ett program med mellan 30 minuter (30') och maximalt 20 timmar (20h). 1. Välj program och tilläggsfunktioner. 2. Tryck upprepade gånger på knappen Fördröjd start tills den önskade startfördröjningen visas i displayen, till exempel 12h om programmet skall starta om 12 timmar.

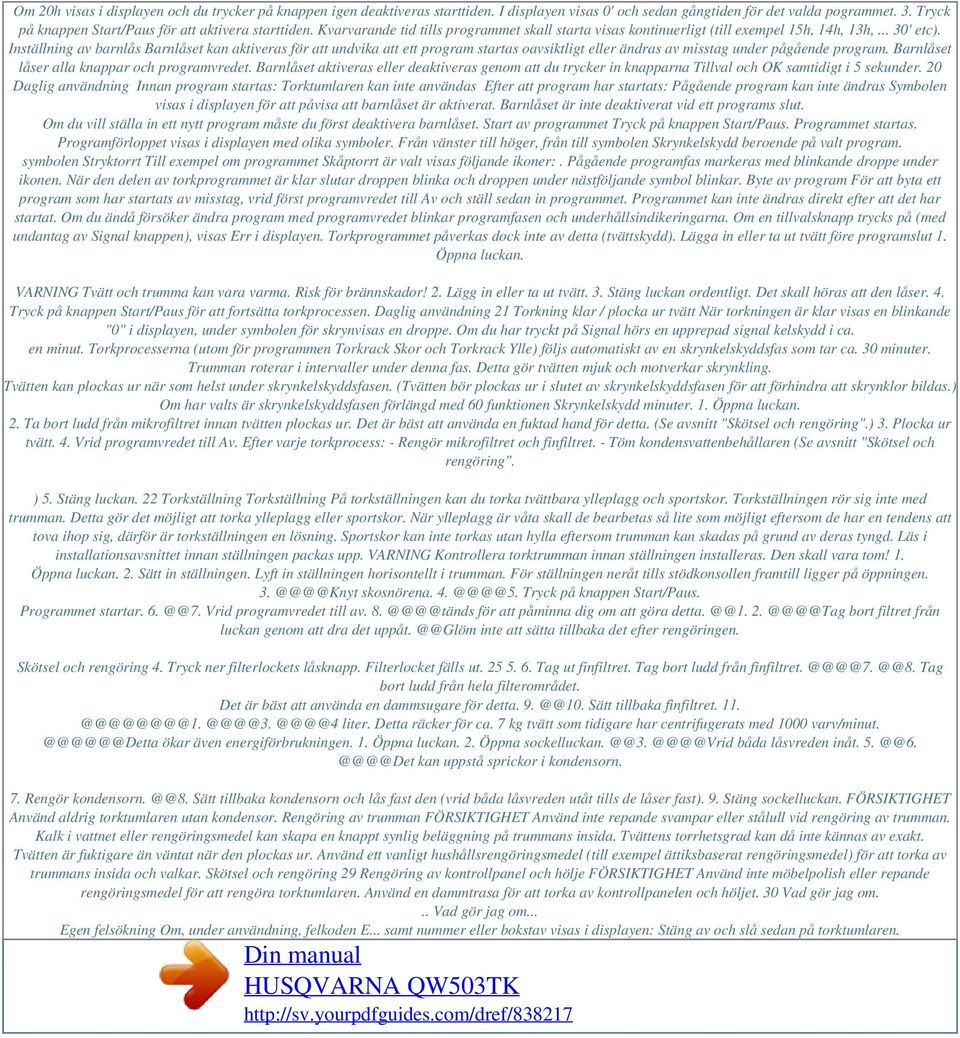

4 Om 20h visas i displayen och du trycker på knappen igen deaktiveras starttiden. I displayen visas 0' och sedan gångtiden för det valda pogrammet. 3. Tryck på knappen Start/Paus för att aktivera starttiden. Kvarvarande tid tills programmet skall starta visas kontinuerligt (till exempel 15h, 14h, 13h,... 30' etc). Inställning av barnlås Barnlåset kan aktiveras för att undvika att ett program startas oavsiktligt eller ändras av misstag under pågående program. Barnlåset låser alla knappar och programvredet. Barnlåset aktiveras eller deaktiveras genom att du trycker in knapparna Tillval och OK samtidigt i 5 sekunder. 20 Daglig användning Innan program startas: Torktumlaren kan inte användas Efter att program har startats: Pågående program kan inte ändras Symbolen visas i displayen för att påvisa att barnlåset är aktiverat. Barnlåset är inte deaktiverat vid ett programs slut. Om du vill ställa in ett nytt program måste du först deaktivera barnlåset. Start av programmet Tryck på knappen Start/Paus. Programmet startas. Programförloppet visas i displayen med olika symboler. Från vänster till höger, från till symbolen Skrynkelskydd beroende på valt program. symbolen Stryktorrt Till exempel om programmet Skåptorrt är valt visas följande ikoner:. Pågående programfas markeras med blinkande droppe under ikonen. När den delen av torkprogrammet är klar slutar droppen blinka och droppen under nästföljande symbol blinkar. Byte av program För att byta ett program som har startats av misstag, vrid först programvredet till Av och ställ sedan in programmet. Programmet kan inte ändras direkt efter att det har startat. Om du ändå försöker ändra program med programvredet blinkar programfasen och underhållsindikeringarna. Om en tillvalsknapp trycks på (med undantag av Signal knappen), visas Err i displayen. Torkprogrammet påverkas dock inte av detta (tvättskydd). Lägga in eller ta ut tvätt före programslut 1. Öppna luckan. VARNING Tvätt och trumma kan vara varma. Risk för brännskador! 2. Lägg in eller ta ut tvätt. 3. Stäng luckan ordentligt. Det skall höras att den låser. 4. Tryck på knappen Start/Paus för att fortsätta torkprocessen. Daglig användning 21 Torkning klar / plocka ur tvätt När torkningen är klar visas en blinkande "0" i displayen, under symbolen för skrynvisas en droppe. Om du har tryckt på Signal hörs en upprepad signal kelskydd i ca. en minut. Torkprocesserna (utom för programmen Torkrack Skor och Torkrack Ylle) följs automatiskt av en skrynkelskyddsfas som tar ca. 30 minuter. Trumman roterar i intervaller under denna fas. Detta gör tvätten mjuk och motverkar skrynkling. Tvätten kan plockas ur när som helst under skrynkelskyddsfasen. (Tvätten bör plockas ur i slutet av skrynkelskyddsfasen för att förhindra att skrynklor bildas.) Om har valts är skrynkelskyddsfasen förlängd med 60 funktionen Skrynkelskydd minuter. 1. Öppna luckan. 2. Ta bort ludd från mikrofiltret innan tvätten plockas ur. Det är bäst att använda en fuktad hand för detta. (Se avsnitt "Skötsel och rengöring".) 3. Plocka ur tvätt. 4. Vrid programvredet till Av. Efter varje torkprocess: - Rengör mikrofiltret och finfiltret. - Töm kondensvattenbehållaren (Se avsnitt "Skötsel och rengöring". ) 5. Stäng luckan. 22 Torkställning Torkställning På torkställningen kan du torka tvättbara ylleplagg och sportskor. Torkställningen rör sig inte med trumman. Detta gör det möjligt att torka ylleplagg eller sportskor. När ylleplagg är våta skall de bearbetas så lite som möjligt eftersom de har en tendens att tova ihop sig, därför är torkställningen en lösning. Sportskor kan inte torkas utan hylla eftersom trumman kan skadas på grund av deras tyngd. Läs i installationsavsnittet innan ställningen packas upp. VARNING Kontrollera torktrumman innan ställningen installeras. Den skall vara tom! 1. Öppna luckan. 2. Sätt in ställningen. Lyft in ställningen horisontellt i trumman. För ställningen neråt tills stödkonsollen framtill ligger på öppningen. skosnörena. Tryck på knappen Start/Paus. Programmet startar. Vrid programvredet till av. för att påminna dig om att göra bort filtret från luckan genom att dra det inte att sätta tillbaka det efter rengöringen. Skötsel och rengöring 4. Tryck ner filterlockets låsknapp. Filterlocket fälls ut Tag ut finfiltret. Tag bort ludd Tag bort ludd från hela filterområdet. Det är bäst att använda en dammsugare för detta. Sätt tillbaka @@@@4 liter. Detta räcker för ca. 7 kg tvätt som tidigare har centrifugerats med 1000 ökar även energiförbrukningen. 1. Öppna luckan. 2. båda låsvreden kan uppstå sprickor i kondensorn. 7. Rengör Sätt tillbaka kondensorn och lås fast den (vrid båda låsvreden utåt tills de låser fast). 9. Stäng sockelluckan. FÖRSIKTIGHET Använd aldrig torktumlaren utan kondensor. Rengöring av trumman FÖRSIKTIGHET Använd inte repande svampar eller stålull vid rengöring av trumman. Kalk i vattnet eller rengöringsmedel kan skapa en knappt synlig beläggning på trummans insida. Tvättens torrhetsgrad kan då inte kännas av exakt. Tvätten är fuktigare än väntat när den plockas ur. Använd ett vanligt hushållsrengöringsmedel (till exempel ättiksbaserat rengöringsmedel) för att torka av trummans insida och valkar. Skötsel och rengöring 29 Rengöring av kontrollpanel och hölje FÖRSIKTIGHET Använd inte möbelpolish eller repande rengöringsmedel för att rengöra torktumlaren. Använd en dammtrasa för att torka av kontrollpanelen och höljet. 30 Vad gör jag om... Vad gör jag om... Egen felsökning Om, under användning, felkoden E... samt nummer eller bokstav visas i displayen: Stäng av och slå sedan på torktumlaren.

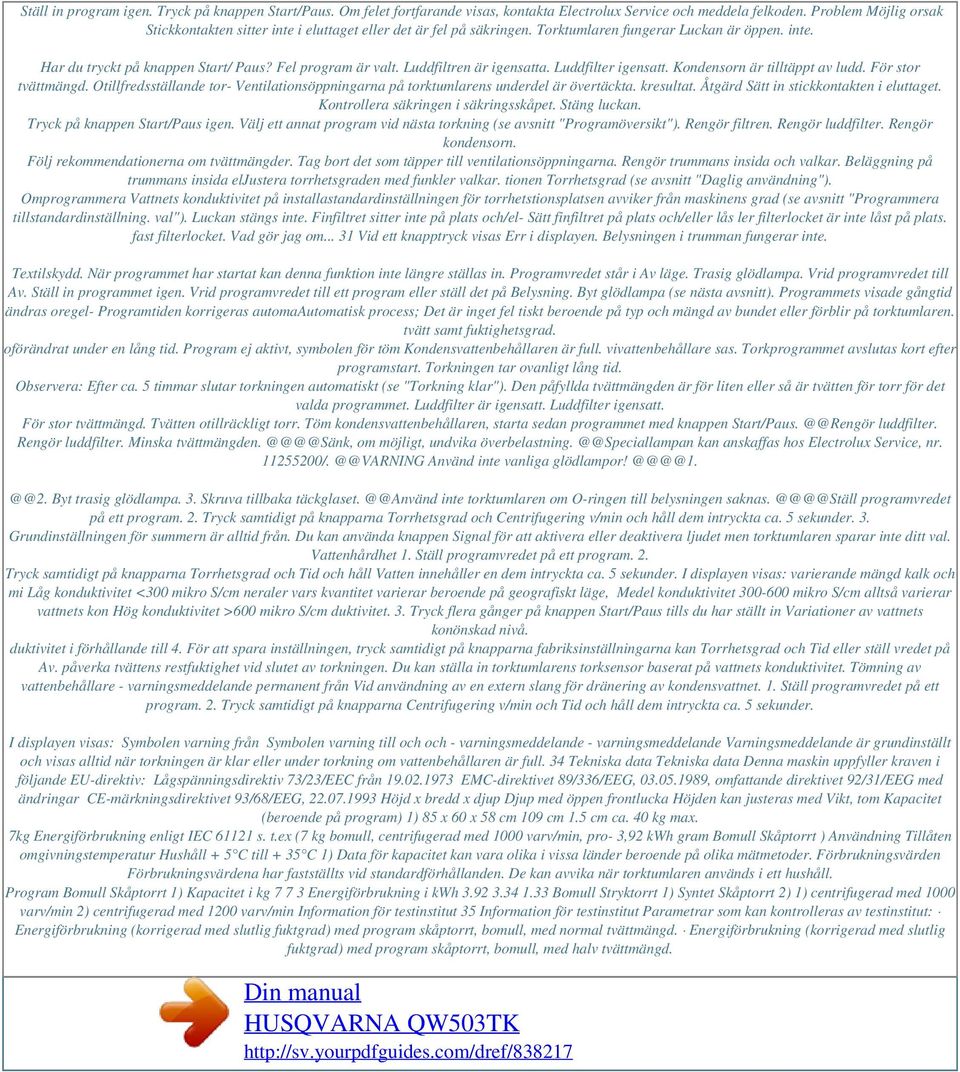

5 Ställ in program igen. Tryck på knappen Start/Paus. Om felet fortfarande visas, kontakta Electrolux Service och meddela felkoden. Problem Möjlig orsak Stickkontakten sitter inte i eluttaget eller det är fel på säkringen. Torktumlaren fungerar Luckan är öppen. inte. Har du tryckt på knappen Start/ Paus? Fel program är valt. Luddfiltren är igensatta. Luddfilter igensatt. Kondensorn är tilltäppt av ludd. För stor tvättmängd. Otillfredsställande tor- Ventilationsöppningarna på torktumlarens underdel är övertäckta. kresultat. Åtgärd Sätt in stickkontakten i eluttaget. Kontrollera säkringen i säkringsskåpet. Stäng luckan. Tryck på knappen Start/Paus igen. Välj ett annat program vid nästa torkning (se avsnitt "Programöversikt"). Rengör filtren. Rengör luddfilter. Rengör kondensorn. Följ rekommendationerna om tvättmängder. Tag bort det som täpper till ventilationsöppningarna. Rengör trummans insida och valkar. Beläggning på trummans insida eljustera torrhetsgraden med funkler valkar. tionen Torrhetsgrad (se avsnitt "Daglig användning"). Omprogrammera Vattnets konduktivitet på installastandardinställningen för torrhetstionsplatsen avviker från maskinens grad (se avsnitt "Programmera tillstandardinställning. val"). Luckan stängs inte. Finfiltret sitter inte på plats och/el- Sätt finfiltret på plats och/eller lås ler filterlocket är inte låst på plats. fast filterlocket. Vad gör jag om Vid ett knapptryck visas Err i displayen. Belysningen i trumman fungerar inte. Textilskydd. När programmet har startat kan denna funktion inte längre ställas in. Programvredet står i Av läge. Trasig glödlampa. Vrid programvredet till Av. Ställ in programmet igen. Vrid programvredet till ett program eller ställ det på Belysning. Byt glödlampa (se nästa avsnitt). Programmets visade gångtid ändras oregel- Programtiden korrigeras automaautomatisk process; Det är inget fel tiskt beroende på typ och mängd av bundet eller förblir på torktumlaren. tvätt samt fuktighetsgrad. oförändrat under en lång tid. Program ej aktivt, symbolen för töm Kondensvattenbehållaren är full. vivattenbehållare sas. Torkprogrammet avslutas kort efter programstart. Torkningen tar ovanligt lång tid. Observera: Efter ca. 5 timmar slutar torkningen automatiskt (se "Torkning klar"). Den påfyllda tvättmängden är för liten eller så är tvätten för torr för det valda programmet. Luddfilter är igensatt. Luddfilter igensatt. För stor tvättmängd. Tvätten otillräckligt torr. Töm kondensvattenbehållaren, starta sedan programmet med knappen luddfilter. Rengör luddfilter. Minska om möjligt, undvika kan anskaffas hos Electrolux Service, nr. Använd inte Byt trasig glödlampa. 3. Skruva tillbaka inte torktumlaren om O-ringen till belysningen programvredet på ett program. 2. Tryck samtidigt på knapparna Torrhetsgrad och Centrifugering v/min och håll dem intryckta ca. 5 sekunder. 3. Grundinställningen för summern är alltid från. Du kan använda knappen Signal för att aktivera eller deaktivera ljudet men torktumlaren sparar inte ditt val. Vattenhårdhet 1. Ställ programvredet på ett program. 2. Tryck samtidigt på knapparna Torrhetsgrad och Tid och håll Vatten innehåller en dem intryckta ca. 5 sekunder. I displayen visas: varierande mängd kalk och mi Låg konduktivitet <300 mikro S/cm neraler vars kvantitet varierar beroende på geografiskt läge, Medel konduktivitet mikro S/cm alltså varierar vattnets kon Hög konduktivitet >600 mikro S/cm duktivitet. 3. Tryck flera gånger på knappen Start/Paus tills du har ställt in Variationer av vattnets konönskad nivå. duktivitet i förhållande till 4. För att spara inställningen, tryck samtidigt på knapparna fabriksinställningarna kan Torrhetsgrad och Tid eller ställ vredet på Av. påverka tvättens restfuktighet vid slutet av torkningen. Du kan ställa in torktumlarens torksensor baserat på vattnets konduktivitet. Tömning av vattenbehållare - varningsmeddelande permanent från Vid användning av en extern slang för dränering av kondensvattnet. 1. Ställ programvredet på ett program. 2. Tryck samtidigt på knapparna Centrifugering v/min och Tid och håll dem intryckta ca. 5 sekunder. I displayen visas: Symbolen varning från Symbolen varning till och och - varningsmeddelande - varningsmeddelande Varningsmeddelande är grundinställt och visas alltid när torkningen är klar eller under torkning om vattenbehållaren är full. 34 Tekniska data Tekniska data Denna maskin uppfyller kraven i följande EU-direktiv: Lågspänningsdirektiv 73/23/EEC från EMC-direktivet 89/336/EEG, , omfattande direktivet 92/31/EEG med ändringar CE-märkningsdirektivet 93/68/EEG, Höjd x bredd x djup Djup med öppen frontlucka Höjden kan justeras med Vikt, tom Kapacitet (beroende på program) 1) 85 x 60 x 58 cm 109 cm 1.5 cm ca. 40 kg max. 7kg Energiförbrukning enligt IEC s. t.ex (7 kg bomull, centrifugerad med 1000 varv/min, pro- 3,92 kwh gram Bomull Skåptorrt ) Användning Tillåten omgivningstemperatur Hushåll + 5 C till + 35 C 1) Data för kapacitet kan vara olika i vissa länder beroende på olika mätmetoder. Förbrukningsvärden Förbrukningsvärdena har fastställts vid standardförhållanden. De kan avvika när torktumlaren används i ett hushåll. Program Bomull Skåptorrt 1) Kapacitet i kg Energiförbrukning i kwh Bomull Stryktorrt 1) Syntet Skåptorrt 2) 1) centrifugerad med 1000 varv/min 2) centrifugerad med 1200 varv/min Information för testinstitut 35 Information för testinstitut Parametrar som kan kontrolleras av testinstitut: Energiförbrukning (korrigerad med slutlig fuktgrad) med program skåptorrt, bomull, med normal tvättmängd. Energiförbrukning (korrigerad med slutlig fuktgrad) med program skåptorrt, bomull, med halv tvättmängd.

6 Slutlig fuktgrad (med skåptorrt bomull, stryktorrt bomull och skåptorrt strykfritt) Kondenserings effekt (korrigerad med slutlig fuktgrad) med program skåptorrt bomull, med normal och halv tvättmängd. Alla processerna skall kontrolleras enligt EN (Torktumlare för användning i hushåll metoder för mätning av prestanda). Installation Placering Av bekvämlighetsskäl rekommenderar vi att torktumlaren placeras i närheten av tvättmaskinen. Platsen där torktumlaren installeras måste hållas ren. Luften måste kunna cirkulera obehindrat runt maskinen. Täck inte över ventilationsgallret på framsidan eller luftintagsgallren på baksidan av maskinen. För att vibrationer och buller skall hållas på lägsta möjliga nivå när torktumlaren används skall maskinen placeras på en stadig och plan yta. Använd ett vattenpass för att kontrollera att torktumlaren står helt horisontellt när den står på platsen där den skall användas. Sänk eller höj eventuellt fötterna för att få maskinen att stå helt plant och horisontellt. Fötterna får aldrig demonteras från maskinen. Ställ inte maskinen på tjocka mattor, trälister eller dylikt så att det fria avståndet mellan maskinen och golvet minskar. Detta kan orsaka överhettning, vilket i sin tur kan påverka torktumlarens funktion negativt. Utblåsningsluften från torktumlaren kan nå temperaturer på upp till 60 C. Torktumlaren får därför inte placeras på golv som inte tål höga temperaturer. När torktumlaren används får inte rumstemperaturen vara lägre än 5 C eller högre än 35 C. Högre och lägre temperaturer kan påverka torktumlarens prestanda. 36 Installation VARNING Om maskinen skall flyttas måste den transporteras i vertikalt läge. VARNING Torktumlaren får inte placeras bakom en låsbar dörr, eller en skjutdörr, med gångjärn mot maskinen. Borttagning av transportemballage FÖRSIKTIGHET Innan maskinen används måste allt transportemballage tas bort. 1. Öppna luckan 2. Dra bort klisterremsorna som finns inuti maskinen, på trumman. 3. Ta bort plasten och frigoliten från maskinen. Uppackning av torkställning FÖRSIKTIGHET Före användning skall alla förpackningar och ställningen tas ut från trumman. Packa upp ställningen: Installation 1. Tag bort övre polystyren skydden genom att dra i dem. 2. Tag bort det elastiska bandet som fixerar handtaget till höljet Drag lätt i handtaget (inte helt ut). Grip hårdare i det och lyft upp. Vänd ställningen upp och ner för att lättare kunna packa upp den. 4. Tag försiktigt ut den ur trumman. 5. Tag ut resterande förpackningsmaterial ur trumman Elektrisk anslutning Uppgifter om nätspänning, strömtyp och erforderliga säkringar finns på typskylten. Typskylten sitter nära lucköppningen (se kapitlet "Produktbeskrivning"). Nätkabeln måste vara åtkomlig när maskinen har ställts på plats. VARNING Tillverkaren ansvarar inte för skador på person eller egendom orsakade av att ovanstående säkerhetsåtgärder inte har följts. Om maskinens nätkabel behöver bytas ut måste detta utföras av vår serviceavdelning. VARNING Nätkabeln måste vara åtkomlig när maskinen har ställts på plats. Byta dörrstopp VARNING Innan du byter luckhängning måste du koppla bort maskinen från elnätet. 38 Installation Öppna luckan. Skruva loss gångjärnen A från maskinens framsida och ta loss luckan. Ta bort täckplattorna B. För att göra detta använder du en tunn skruvmejsel som du sätter in i springorna, som på bilden. Tryck sedan lätt nedåt och bänd loss täckplattorna. Använd ett lämpligt verktyg för att trycka på låsblocket C så att det lossnar från snap-on-fästet. Ta ut låsblocket, rotera det 180 och sätt tillbaka det på andra sidan. Skruva loss gångjärnen A från luckan, rotera dem 180, sätt tillbaka dem på motsatt sida och skruva fast dem. Sätt tillbaka täckplattorna B på motsatt sida sedan du roterat dem A B C B 5. A 6. Skruva loss täckplattorna D från D maskinens framsida, rotera dem 180 och skruva fast dem på motf satt sida. E 8. Skruva loss lucklåset F, tryck lätt nedåt och ta loss det från maskinens framsida. D 9. Tryck in och ned snap-in-knappen F, pressa höljet lätt nedåt och ta E bort det från maskinens framsida. F 10. Flytta över lucklåset E till motsatt sida, skruva ned lucklåset. 11. Sätt på andra sidan sätt in plattan F och låt snapin-knappen låsa den på plats. 12. Sätt i luckan och gångjärnen i urtagen på maskinens framsida och skruva fast. 7. Miljö Viktig information angående kontaktskydd:maskinen är endast säker att använda igen när alla plastdelar har satts tillbaka. 39 Special tillbehör Monteringssats för tvättmaskin och torktumlare: Kan anskaffas hos Electrolux Service eller återförsäljaren. Monteringssatsen kan användas för att placera torktumlaren och en tvättmaskin (60 cm bred, frontmatad) som en platssparande tvättpelare. Tvättmaskinen skall stå nederst och torktumlaren överst. Kompletteringar: Med utdragbar skiva Läs noga igenom anvisningarna som medföljer satsen. Slangsats för extern kondensvattenavledning Medföljer produkten Slangsats / för direkt dränering av kondensvatten till ett tvättställ, vattenlås, avlopp eller liknande. Kondensvattenbehållaren behöver nu inte längre tömmas, den skall emellertid sitta på sin plats i torktumlaren. Se avsnitt görs. "Programtillval" hur deaktivering av varningen töm behållare Max. pumphöjd: 1 m från torktumlarens botten; Max. pumplängd: 2.5 m Läs noga igenom anvisningarna som medföljer satsen. Miljö Förpackningsmaterial Förpackningsmaterialet är miljövänligt och kan återvinnas. Plastdelarna är märkta, till exempel >PE<, >PS<, etc.

7 Lämna förpackningsmaterialet i avsedd behållare på den lokala återvinningsstationen. 40 Miljö Uttjänt torktumlare Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt av elkabeln och avfallssortera den tillsammans med kontakten. Förstör behövs därför inte vid Använder tvättmängder som anges i programöversikten; Säkerställer att ventilationen är god i rummet där torktumlaren är installerad; Rengör mikrofilter och finfilter efter varje torkning; Centrifugerar tvätten noga före torkning. Exempel: Förbrukningsvärden beroende på centrifugeringshastighet för 7 kg tvätt, torkad med programmet Bomull Skåptorrt. Centrifugerad med Varv/minut Resterande fukt i liter som en % Torkningsprocess Energiförbrukning i kwh 3,92 3,75 3,60 Kostnader i Euro 1) 5,48 5,25 5,04 Miljö ) Tariff: 1.40 kr/kwh ,20 4,48 42 Miljö Service Om ett tekniskt fel uppstår, kontrollera först huruvida du kan lösa problemet själv med hjälp av instruktionerna i kapitlet "Vad gör jag om...". Om du inte lyckades lösa problemet själv ber vi dig kontakta serviceavdelningen eller en återförsäljare. För att kunna hjälpa dig så snabbt som möjligt behöver vi följande information: Modellbeskrivning Produktnummer (PNC) Serienummer (S No.) (numren finns på typskylten) Typ av fel Eventuella felmeddelanden som maskinen visar För att du skall ha de nödvändiga referensnumren nära till hands rekommenderar vi att du skriver in dem här: ihåg att spara kvittot för eventuell eller via vår hemsida på Du kan även söka hjälp via din återförsäljare. Adressen till din närmaste servicestation finner du på vår hemsida eller Gula sidorna under rubrik Hushållsutrustning, vitvaror och service. Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker. Innan du kontaktar service, skriv upp följande enligt dataskylten: Modellbeteckning.... Produktnummer..... Serienummer Inköpsdatum..... Hur och när uppträder felet? 44 Europa-Garanti Europa-Garanti För denna apparat gäller Electrolux garanti i alla de länder som är förtecknade i slutet av denna beskrivning, under den period som anges i garantibeviset eller enligt respektive lands lagar. Om du flyttar från något av dessa länder till ett annat av de länder som är förtecknade nedan följer garantin med apparaten under följande förutsättningar: Garantin för apparaten börjar gälla från det datum då den inköptes vilket bevisas av ett gällande inköpsdokument som har utfärdats av försäljaren. Garantin gäller för samma period och i samma omfattning för material och arbete som gäller för denna typ av apparat eller produktgrupp i det land du har flyttat till. Garantin är personlig för den som köpte apparaten och kan inte överföras till en annan användare. Apparaten har installerats och använts enligt Electrolux instruktioner och att den har använts för hushållsbruk, dvs den har inte använts för kommersiella ändamål. Apparaten har installerats enligt alla gällande bestämmelser i det nya landet. Bestämmelserna i denna Europa-garanti påverkar inte dina rättigheter enligt gällande lagar i respektive land. Albania Belgique/België/Belgien Ceská republika Danmark Deutschland Eesti Rr. Pjeter Bogdani Nr. 7 Tirane Bergensesteenweg 719, 1502 Lembeek Budjovická 3, Praha 4, Sjællandsgade 2, 7000 Fredericia Muggenhofer Str. 135, Nürnberg Pärnu mnt. 153, Tallinn Europa-Garanti 45 España France Great Britain Hellas Hrvatska Ireland Italia Latvija Lietuva Luxembourg Magyarország

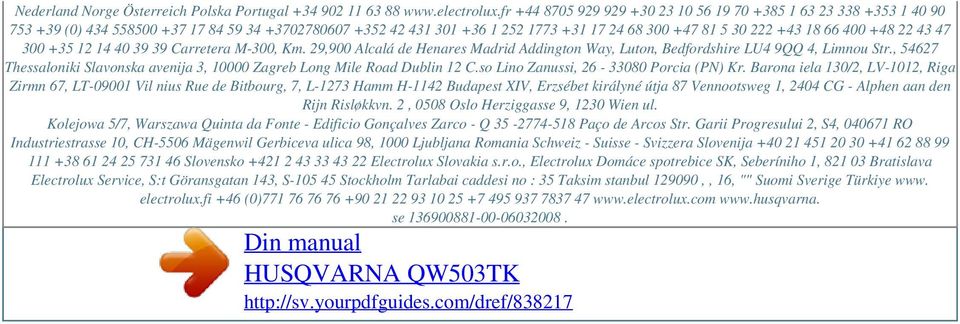

8 Powered by TCPDF ( Nederland Norge Österreich Polska Portugal (0) Carretera M-300, Km. 29,900 Alcalá de Henares Madrid Addington Way, Luton, Bedfordshire LU4 9QQ 4, Limnou Str., Thessaloniki Slavonska avenija 3, Zagreb Long Mile Road Dublin 12 C.so Lino Zanussi, Porcia (PN) Kr. Barona iela 130/2, LV-1012, Riga Zirmn 67, LT Vil nius Rue de Bitbourg, 7, L-1273 Hamm H-1142 Budapest XIV, Erzsébet királyné útja 87 Vennootsweg 1, 2404 CG - Alphen aan den Rijn Risløkkvn. 2, 0508 Oslo Herziggasse 9, 1230 Wien ul. Kolejowa 5/7, Warszawa Quinta da Fonte - Edificio Gonçalves Zarco - Q Paço de Arcos Str. Garii Progresului 2, S4, RO Industriestrasse 10, CH-5506 Mägenwil Gerbiceva ulica 98, 1000 Ljubljana Romania Schweiz - Suisse - Svizzera Slovenija Slovensko Electrolux Slovakia s.r.o., Electrolux Domáce spotrebice SK, Seberíniho 1, Bratislava Electrolux Service, S:t Göransgatan 143, S Stockholm Tarlabai caddesi no : 35 Taksim stanbul ,, 16, "" Suomi Sverige Türkiye www. electrolux.fi +46 (0) se
