1 QW7280 SV Bruksanvisning

2 2 INNEHÅLL 1. SÄKERHETSFÖRESKRIFTER PRODUKTBESKRIVNING TILLBEHÖR KONTROLLPANELEN INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN PROGRAM ANVÄNDA PRODUKTEN RÅD OCH TIPS SKÖTSEL OCH RENGÖRING FELSÖKNING OCH SERVICE TEKNISK INFORMATION INSTALLATION BÄSTA KUND Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten. Besök vår webbplats för att: Få tips om användning, broschyrer, felsökare, serviceinformation: Registrera din produkt för bättre service: Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: KUNDTJÄNST OCH SERVICE Vi rekommenderar att originalreservdelar används. Ha följande uppgifter till hands när du kontaktar serviceavdelningen. Informationen finns på typskylten. Modell, PNC, serienummer. Varnings-/viktig säkerhetsinformation. Allmän information och tips Miljöinformation Med reservation för ändringar.

3 1. SÄKERHETSFÖRESKRIFTER SVENSKA 3 Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk. 1.1 Säkerhet för barn och handikappade VARNING Risk för kvävning, skador eller permanent invaliditet. Den här produkten kan användas av barn från åtta års ålder och personer med reducerad fysik, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskap, om de har tillsyn eller har fått instruktioner om hur man använder den här produkten av någon person som är ansvarig för deras säkerhet. Låt inte barn leka med produkten. Håll allt förpackningsmaterial utom räckhåll för barn. Håll allt diskmedel utom räckhåll för barn. Håll barn och husdjur borta från produkten när luckan är öppen. Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn. 1.2 Installation Avlägsna allt förpackningsmaterial. Installera eller använd inte en skadad produkt. Följ de installationsinstruktioner som följer med produkten. Kontrollera att golvet där du installerar produkten är plant, stabilt, värmebeständigt och rent. Installera och använd inte produkten på en plats där temperaturen understiger 5 C eller överstiger 35 C. Produkten får inte placeras bakom en låsbar dörr, en skjutdörr eller en dörr med gångjärnen på motsatt sida så att produkten inte kan öppnas helt. Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar. Flytta alltid produkten vertikalt. Produktens bakre yta måste ställas mot väggen. Kontrollera att luft kan cirkulera mellan produkten och golvet. Kontrollera att mattan inte blockerar ventilationsöppningarna i produktens botten (om förefintligt). Utloppsluften får inte ledas ut i ett varmluftsrör som leder ut ångor från produkter som förbränner gas eller andra bränslen. (i tillämpliga fall) Om torktumlaren ska ställas ovanpå en tvättmaskin, använd staplingssatsen. Staplingssatsen som finnas att köpa hos en auktoriserad återförsäljare, kan bara användas med produkten som angivits i anvisningarna som medföljer tillbehöret. Läs dem noga före installation (se installationsbladet). Se till att du har god ventilation i rummet där torktumlaren står för att undvika att gaser sugs in i installationens rum från produkter som använder andra bränslen, exempelvis öppna spisar. Produkten kan installeras fristående eller under en köksbänk med rätt utrymme (se installationsbladet). Använd ett vattenpass för att kontrollera att produkten står helt vågrätt när den står på platsen där den skall användas. Om den inte gör det kan du justera fötterna tills den gör det. Elektrisk anslutning VARNING Risk för brand och elektriska stötar. Produkten måste vara jordad. Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker. Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag. Använd inte grenuttag eller förlängningssladdar.

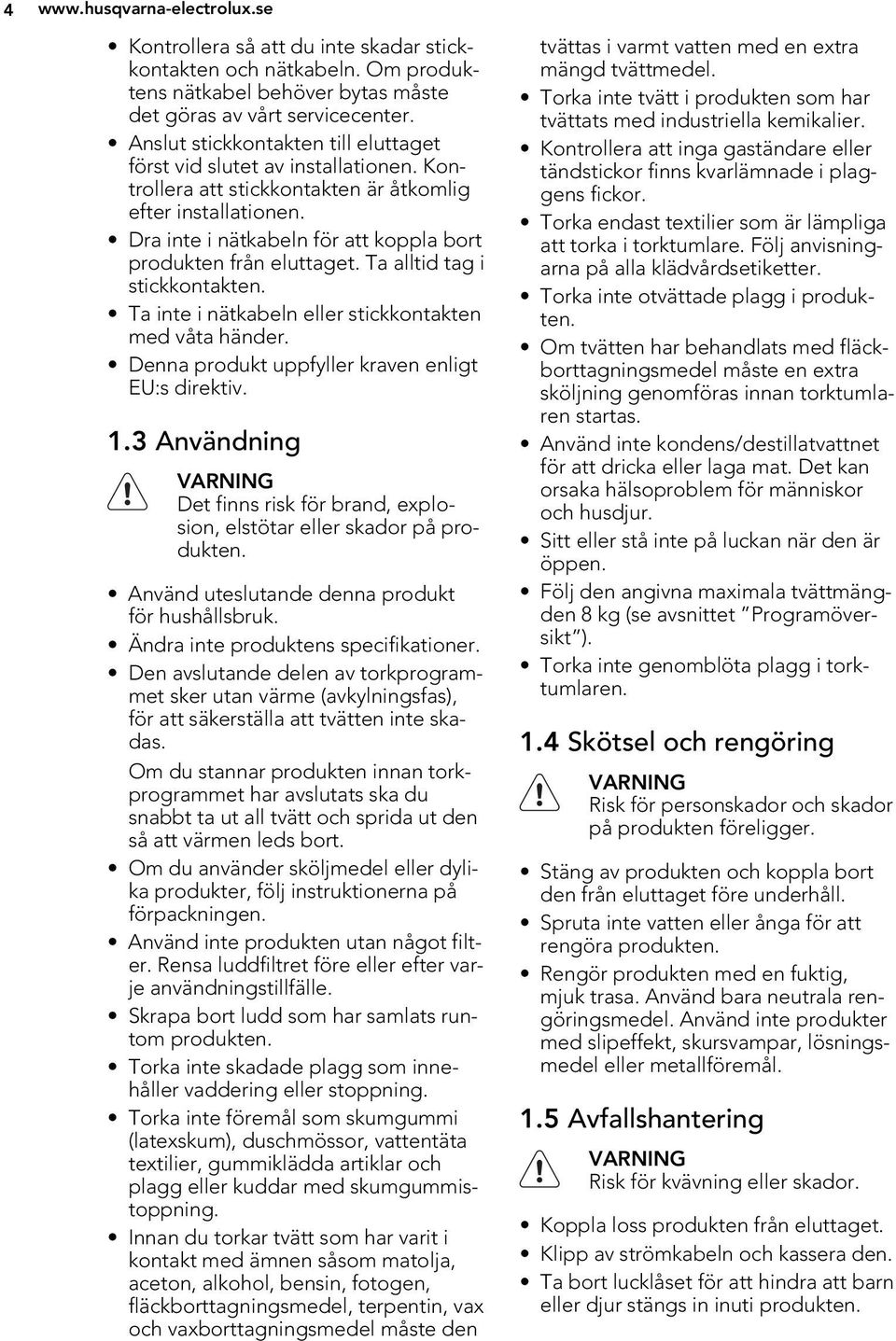

4 4 Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt servicecenter. Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen. Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten. Ta inte i nätkabeln eller stickkontakten med våta händer. Denna produkt uppfyller kraven enligt EU:s direktiv. 1.3 Användning VARNING Det finns risk för brand, explosion, elstötar eller skador på produkten. Använd uteslutande denna produkt för hushållsbruk. Ändra inte produktens specifikationer. Den avslutande delen av torkprogrammet sker utan värme (avkylningsfas), för att säkerställa att tvätten inte skadas. Om du stannar produkten innan torkprogrammet har avslutats ska du snabbt ta ut all tvätt och sprida ut den så att värmen leds bort. Om du använder sköljmedel eller dylika produkter, följ instruktionerna på förpackningen. Använd inte produkten utan något filter. Rensa luddfiltret före eller efter varje användningstillfälle. Skrapa bort ludd som har samlats runtom produkten. Torka inte skadade plagg som innehåller vaddering eller stoppning. Torka inte föremål som skumgummi (latexskum), duschmössor, vattentäta textilier, gummiklädda artiklar och plagg eller kuddar med skumgummistoppning. Innan du torkar tvätt som har varit i kontakt med ämnen såsom matolja, aceton, alkohol, bensin, fotogen, fläckborttagningsmedel, terpentin, vax och vaxborttagningsmedel måste den tvättas i varmt vatten med en extra mängd tvättmedel. Torka inte tvätt i produkten som har tvättats med industriella kemikalier. Kontrollera att inga gaständare eller tändstickor finns kvarlämnade i plaggens fickor. Torka endast textilier som är lämpliga att torka i torktumlare. Följ anvisningarna på alla klädvårdsetiketter. Torka inte otvättade plagg i produkten. Om tvätten har behandlats med fläckborttagningsmedel måste en extra sköljning genomföras innan torktumlaren startas. Använd inte kondens/destillatvattnet för att dricka eller laga mat. Det kan orsaka hälsoproblem för människor och husdjur. Sitt eller stå inte på luckan när den är öppen. Följ den angivna maximala tvättmängden 8 kg (se avsnittet Programöversikt ). Torka inte genomblöta plagg i torktumlaren. 1.4 Skötsel och rengöring VARNING Risk för personskador och skador på produkten föreligger. Stäng av produkten och koppla bort den från eluttaget före underhåll. Spruta inte vatten eller ånga för att rengöra produkten. Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål. 1.5 Avfallshantering VARNING Risk för kvävning eller skador. Koppla loss produkten från eluttaget. Klipp av strömkabeln och kassera den. Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

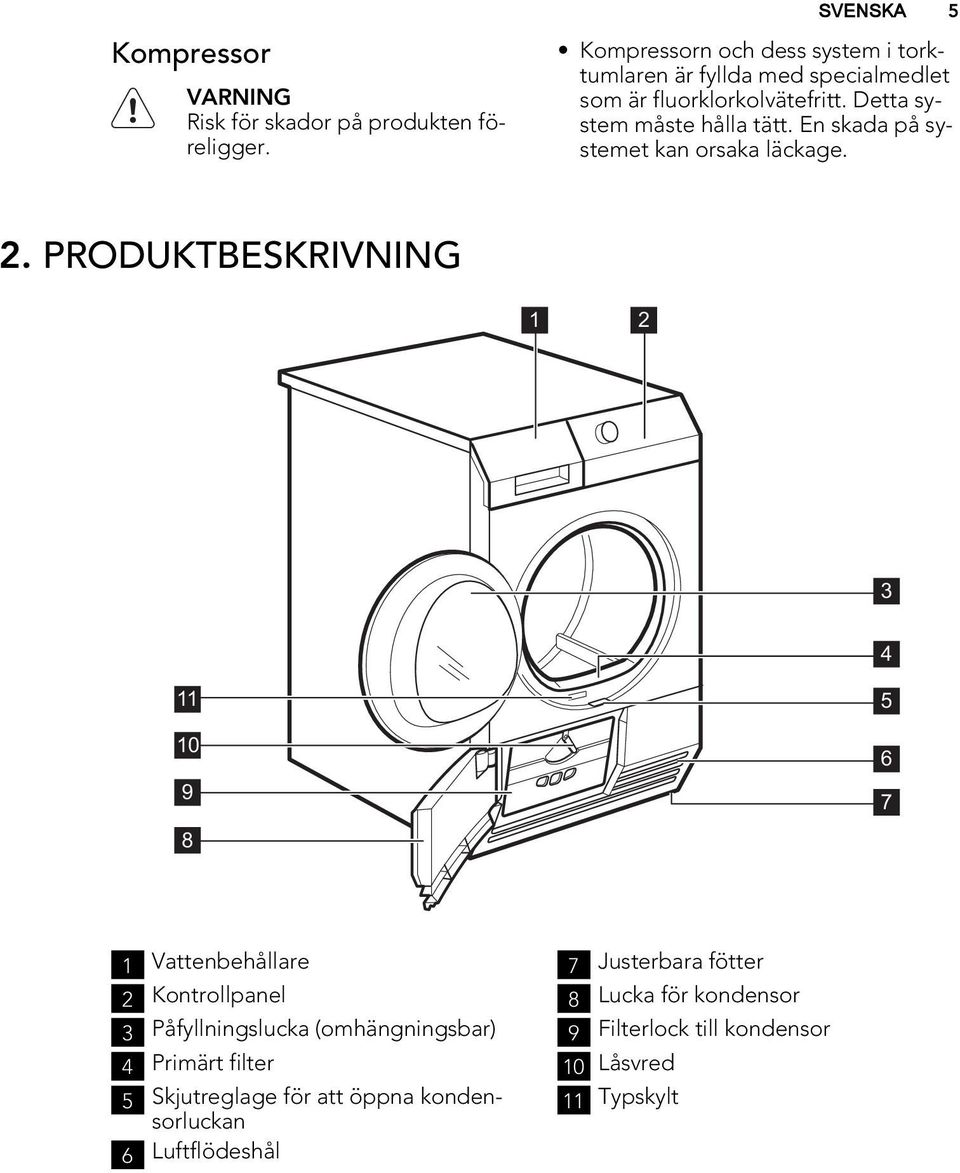

5 Kompressor VARNING Risk för skador på produkten föreligger. SVENSKA 5 Kompressorn och dess system i torktumlaren är fyllda med specialmedlet som är fluorklorkolvätefritt. Detta system måste hålla tätt. En skada på systemet kan orsaka läckage. 2. PRODUKTBESKRIVNING Vattenbehållare 2 Kontrollpanel 3 Påfyllningslucka (omhängningsbar) 4 Primärt filter 5 Skjutreglage för att öppna kondensorluckan 6 Luftflödeshål 7 Justerbara fötter 8 Lucka för kondensor 9 Filterlock till kondensor 10 Låsvred 11 Typskylt

6 TILLBEHÖR 3.1 Pelarsats Läs noga igenom anvisningarna som medföljer tillbehöret. 3.3 Piedestal med låda Tillbehörets namn: SKP11, STA8, STA9 Finns att köpa hos närmaste auktoriserade återförsäljare. Pelarsatsen kan endast användas med de tvättmaskiner som anges i häftet. Se bifogade häfte. Läs noga igenom anvisningarna som medföljer tillbehöret. 3.2 Avloppssats Tillbehörets namn: PDSTP10. Finns att köpa hos närmaste auktoriserade återförsäljare. Det är enklare att fylla och ta ut tvätt ur produkten om den ställs på den högre nivån. Lådan kan användas för förvaring av tvätt, t.ex.: handdukar, rengöringsprodukter med mera. Läs noga igenom anvisningarna som medföljer tillbehöret. 3.4 Torkställ Tillbehörets namn: DK11. Finns att få hos din auktoriserade återförsäljare (kan bifogas några typer av torktumlare) Tillbehör för grundlig tömning av kondenserat vatten i ett handfat, avlopp, ränna, etc. Efter installationen töms vattenbehållaren automatiskt. Vattenbehållaren måste vara i produkten. Den installerade slangen måste vara minst 50 cm till max 1 m upp från golvnivå. Slangen får inte ligga i en ögla. Korta av slangens längd vid behov. Tillbehörets namn: RA5, RA6, RA11, RA12 Finns att få hos din auktoriserade återförsäljare (kan bifogas några typer av torktumlare). Kontrollera med återförsäljaren eller på webbplatsen om tillbehöret är kompatibelt med produkten. Med torkställstillbehöret kan du torka följande utan risk i torktumlaren:

7 SVENSKA 7 Gymnastikskor Ylle Mjuka leksaker Finunderkläder Läs noga igenom anvisningarna som medföljer tillbehöret. 4. KONTROLLPANELEN Programratt 2 Tryckknapp för På/Av 3 Programindikatorer 4 Funktionen Torrhet Plus 5 Funktionen Tumling Plus 6 Tryckknapp för Skrynkelskydd 7 Tryckknapp för Signal 8 Tryckknapp 9 Tryckknapp för Fördröjd start 10 Displayen 11 Tryckknapp för Start/Paus 12 Kontrollamporna: torka vattenbehållaren, rengör det primära filtret, rengör kondensorfiltren 4.1 Display Symbol Beskrivning standard restfuktighet måttligt extra torrt Symbol Beskrivning max extra torrt tumling plus m / m skrynkelskydd tid torkning torkfasindikator kylning torkfasindikator skrynkelskydd torkfasindikator barnlåset är aktiverat fördröjd start programtidsindikering - val av tidsprogram (10 min. - 2 tim.) - val av fördröjd start (30 min tim.)

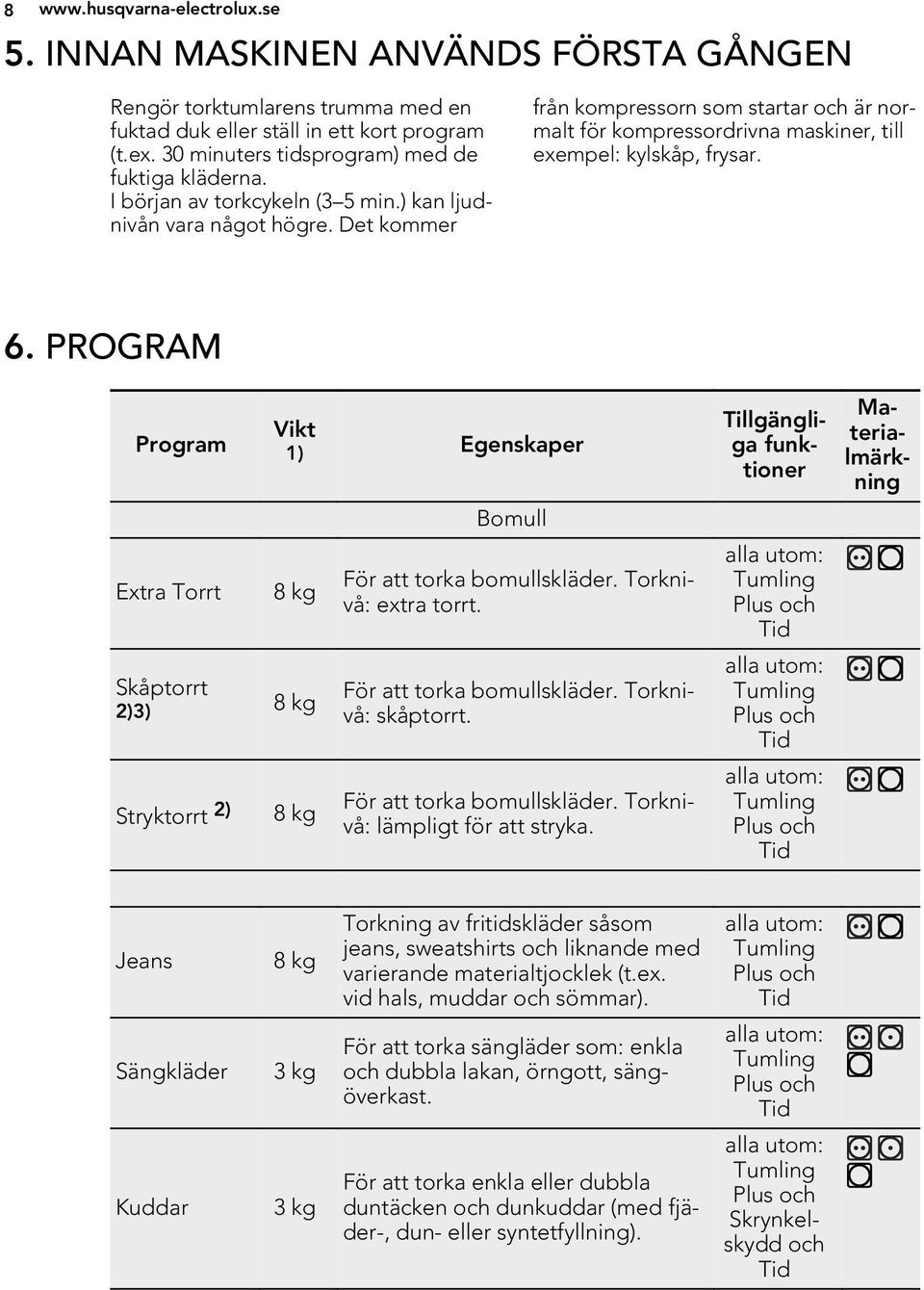

8 INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN Rengör torktumlarens trumma med en fuktad duk eller ställ in ett kort program (t.ex. 30 minuters tidsprogram) med de fuktiga kläderna. I början av torkcykeln (3 5 min.) kan ljudnivån vara något högre. Det kommer från kompressorn som startar och är normalt för kompressordrivna maskiner, till exempel: kylskåp, frysar. 6. PROGRAM Program Extra Torrt 8 kg Skåptorrt 2)3) 8 kg Stryktorrt 2) 8 kg Vikt 1) Egenskaper Bomull För att torka bomullskläder. Torknivå: extra torrt. För att torka bomullskläder. Torknivå: skåptorrt. För att torka bomullskläder. Torknivå: lämpligt för att stryka. alla utom: Tumling Plus och alla utom: Tumling Plus och alla utom: Tumling Plus och Tillgängliga funktioner Materialmärkning Jeans Sängkläder Kuddar 8 kg 3 kg 3 kg Torkning av fritidskläder såsom jeans, sweatshirts och liknande med varierande materialtjocklek (t.ex. vid hals, muddar och sömmar). För att torka sängläder som: enkla och dubbla lakan, örngott, sängöverkast. För att torka enkla eller dubbla duntäcken och dunkuddar (med fjäder-, dun- eller syntetfyllning). alla utom: Tumling Plus och alla utom: Tumling Plus och alla utom: Tumling Plus och Skrynkelskydd och

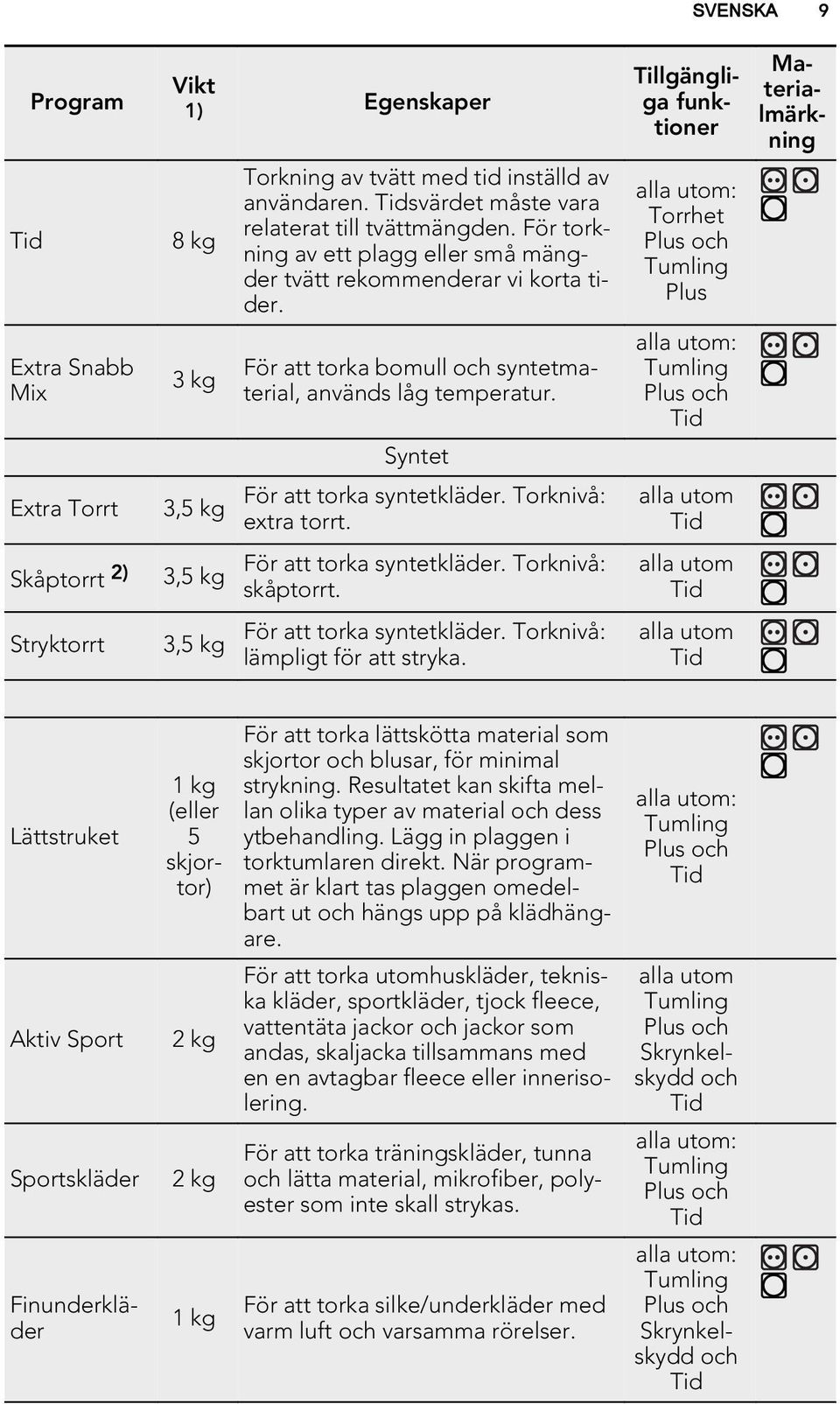

9 SVENSKA 9 Program Extra Snabb Mix Vikt 1) Egenskaper 8 kg 3 kg Extra Torrt 3,5 kg Skåptorrt 2) 3,5 kg Stryktorrt 3,5 kg Torkning av tvätt med tid inställd av användaren. svärdet måste vara relaterat till tvättmängden. För torkning av ett plagg eller små mängder tvätt rekommenderar vi korta tider. För att torka bomull och syntetmaterial, används låg temperatur. Syntet För att torka syntetkläder. Torknivå: extra torrt. För att torka syntetkläder. Torknivå: skåptorrt. För att torka syntetkläder. Torknivå: lämpligt för att stryka. alla utom: Torrhet Plus och Tumling Plus alla utom: Tumling Plus och alla utom alla utom alla utom Tillgängliga funktioner Materialmärkning Lättstruket Aktiv Sport Sportskläder Finunderkläder 1 kg (eller 5 skjortor) 2 kg 2 kg 1 kg För att torka lättskötta material som skjortor och blusar, för minimal strykning. Resultatet kan skifta mellan olika typer av material och dess ytbehandling. Lägg in plaggen i torktumlaren direkt. När programmet är klart tas plaggen omedelbart ut och hängs upp på klädhängare. För att torka utomhuskläder, tekniska kläder, sportkläder, tjock fleece, vattentäta jackor och jackor som andas, skaljacka tillsammans med en en avtagbar fleece eller innerisolering. För att torka träningskläder, tunna och lätta material, mikrofiber, polyester som inte skall strykas. För att torka silke/underkläder med varm luft och varsamma rörelser. alla utom: Tumling Plus och alla utom Tumling Plus och Skrynkelskydd och alla utom: Tumling Plus och alla utom: Tumling Plus och Skrynkelskydd och

10 10 Program Ylle Vikt 1) Egenskaper 1 kg För torkning av ylleplagg. Plaggen blir mjuka och behagliga. Vi rekommenderar att plaggen tas ut direkt när programmet är klart. För att öka eller minska den återstående fuktnivån i tvätten kan du använda funktionen Torrhet Plus. Maskinens ylleprogram har godkänts av The Woolmark Company för tvätt av maskintvättbara ylleprodukter, under förutsättning att plaggen tvättas enligt anvisningarna på klädvårdsetiketten och enligt anvisningarna från tillverkaren av denna tvättmaskin M1221. I Storbritannien, Irland, Hong Kong och Indien är the Woolmark-symbolen ett certifieringsmärke. Torrhet Plus, Signal, 4), Fördröjd start Tillgängliga funktioner Materialmärkning 1) maximal vikt på torra kläder 2) Endast för testinstitut: För att göra prestandatest ska standardprogrammen som anges i EN dokumentet användas. Om det är nödvändigt att rätta till tvättens återstående fuktnivå ska programmet justeras med funktionen Torrhet Plus. Du måste rengöra värmeväxlarens filter efter 3 program. 3) Enligt EU-förordning 932/2012 är " Skåptorrt " "Standardprogrammet för bomull". Det passar för att torka våt bomullstvätt med den bästa energiförbrukningen. 4) Endast med torkstället - se kapitel TILLBEHÖR 7. ANVÄNDA PRODUKTEN 7.1 Förberedning av tvätten Torka endast tvätt som är lämplig att torka i torktumlare. Kontrollera om tvätten är lämplig att torka i torktumlare. Kontrollera materialmärkningen i kläderna. Materialmärkning Egenskap Får torkas i torktumlare

11 Mate- Egenskap ria- lmärk- ning Får torkas i torktumlare vid standardtemperatur Får torkas i torktumlare vid sänkt temperatur Får ej torkas i torktumlare Förbered tvätten på rätt sätt: Dra igen blixtlås, knäpp ihop påslakan och knyt ihop lösa band (t.ex. på förkläden) - tvätten kan trassla in sig Kontrollera att fickorna är tomma - plocka ur alla metallföremål (gem, säkerhetsnålar, etc.). Vänd fodrade plagg ut och in (på t.ex. anoraker med bomullsfoder skall fodret vara vänt utåt). Endast torkning: bomull och linne med programmen Bomull syntet och blandmaterial med Syntet - programmen textilier med starka färger separat och ljust färgade textilier - färger kan fälla bomullsjersey och trikåvaror endast med lämpliga program - plaggen kan krympa Lägg inte i mer tvätt än max tvätt som är 8kg. 7.2 Fylla på tvätt 1. Öppna luckan till produkten 2. Lägg in tvätten löst. 3. Stäng luckan till produkten. FÖRSIKTIGHET Se till att tvätten inte kläms mellan luckan och gummilisten. 7.3 Slå på produkten Tryck på På/Av -knappen för att slå på eller av produkten. När produkten är på visas några indikeringar på displayen. 7.4 Automatisk standbyfunktion För att minska energiförbrukningen stänger den automatiska standby-funktionen av produkten: om Start/Paus -knappen inte tryckts in inom 5 minuter. efter 5 minuter från programmets slut. Tryck på På/Av -knappen för att sätta igång produkten. 7.5 Inställning av program Vrid programväljaren för att ställa in programmet. Den möjliga tiden för att slutföra programmet visas på displayen. Torktiden du ser är relaterad till en tvätt på 5 kg för bomulls- och jeansprogram. För de andra programmen är torktiden relaterad till rekommenderade tvättmängder. Torktiden för bomulls- och jeansprogram med en tvättmängd på mer än 5 kg är längre. 7.6 Specialfunktioner SVENSKA 11 Tillsammans med programmet kan du ställa in ett eller fler specialfunktioner. Du aktiverar eller inaktiverar funktionen genom att trycka på lämplig tryckknapp.

12 12 När funktionen är aktiverad visas LEDlampan ovanför tryckknappen eller symbolen på displayen. 7.7 Funktionen Torrhet Plus Den här funktionen hjälper till att göra tvätten torrare. Det finns tre möjliga val: - standardvalet som är relaterat till programmet. - Det här valet torkar tvätten lätt. - Det här valet torkar tvätten mer. 7.8 Funktionen Tumling Plus För att lätt torka känsliga och temperaturkänsliga textilier (t.ex. akryl, viskos). Den här funktionen minskar även skrynklor på tvätten. För material med symbolen på materialmärkningen. 7.9 Funktionen Skrynkelskydd Förlänger skrynkelskyddsfasen (30 minuter) i slutet av torkprogrammet till 90 minuter. Funktionen förhindrar att tvätten blir skrynklig. Tvätten kan tas ut under skrynkelskyddsfasen Signal -funktionen När signalfunktionen är aktiverad kan du höra signalen vid: programslut skrynkelskyddsfasens start och slut programavbrott Signalfunktionen är som standard alltid på. Du kan använda den här funktionen för att aktivera eller inaktivera ljudet funktionen Fungerar bara med -programmet. Låter användaren ställa in särskild tid för torkprogrammen från minst 10 minuter till max 2 timmar (i steg om 10 minuter) Funktionen Fördröjd start Med denna funktion kan du fördröja starten av ett torkprogram från 30 minuter till max 20 timmar. 1. Ställ in torkprogram och funktionerna. 2. Tryck flera gånger på knappen Fördröjd start tills önskad fördröjd start visas på displayen (t.ex. om programmet ska starta efter 12 timmar.) 3. För att aktivera funktionen Fördröjd start, tryck på Start/Paus -knappen. en till start räknas ner i displayen Barnlås Barnlåset kan ställas in så att barn inte kan leka med produkten. Barnlåset spärrar alla tryckknappar och programväljaren (den här funktionen låser inte På/Av - knappen). Du aktiverar barnlåset genom att samtidigt trycka på knapparna Torrhet Plus och Tumling Plus tills symbolen visas på displayen. Du inaktiverar genom att trycka igen ovanför knapparna tills symbolen försvinner från displayen. Du kan aktivera Barnlåset: innan du trycker på Start/Paus -knappen - produkten kan inte starta när du har tryckt på Start/Paus -knappen inaktiveras alla knapparna och programväljaren Starta ett program Tryck på Start/Paus -knappen för att aktivera programmet. LED-lampan ovanför tryckknappen ändrar färg till rött Ändra ett program Tryck på På/Av -knappen för att inaktivera produkten. Tryck på På/Av -knappen

13 SVENSKA 13 för att aktivera produkten och sedan ställa in programmet igen När programmet är klart När torkprogrammet är klart blinkar - symbolen på displayen. Om Signal -funktionen är aktiverad avges en ljudsignal periodiskt i ungefär en minut. Ta ut tvätten: 1. Tryck på På/Av -knappen i 2 sekunder för att inaktivera produkten. 2. Öppna luckan till produkten. 3. Plocka ur tvätten. 4. Stäng luckan till produkten. Efter varje torkprogram: rengör filtret töm vattenbehållaren (Se kapitlet UNDERHÅLL OCH REN- GÖRING.) 8. RÅD OCH TIPS 8.1 Ekologiska tips Använd inte sköljmedel vid tvätt om tvätten ska torktumlas. Tvätten blir automatiskt mjuk i torktumlaren. Använd kondensvattnet som destillerat vatten, t.ex. vid ångstrykning. Rengör vid behov kondensvattnet innan (t.ex. med ett kaffefilter) för att ta bort eventuellt ludd. Håll alltid ventilationsöppningarna i produktens undersida fria. Fyll maskinen så mycket som anges i programkapitlet. Se till att ventilationen är bra där produkten installerats. Rengör det primära filtret efter varje torkprogram. Rengör kondensorfiltren när lämplig kontrollampa tänds på kontrollpanelen. Centrifugera tvätten väl före torkning. 8.2 Justering av återstående fuktgrad för tvätten Ändra standardgraden för återstående fukt i tvätten: 1. Vrid programväljaren till tillgängligt program. 2. Tryck samtidigt på knapparna Torrhet Plus och Skrynkelskydd. Håll in tills en av symbolerna visas på displayen: max torr tvätt mer torr tvätt standardtorr tvätt 3. Tryck på Start/Paus -knappen flera gånger tills du har ställt in den nödvändiga nivån. 4. Du kan memorera inställningen genom att samtidigt trycka på knapparna Torrhet Plus och Skrynkelskydd. 8.3 Vattenbehållare full - indikering Kontrollampan är som standard alltid tänd. Den visas på displayen i slutet av programmet eller när vattenbehållaren är full. När du använder extern utrustning för att tömma behållaren kan lampan vara släckt. För att aktivera eller inaktivera indikeringen: 1. Vrid programväljaren till tillgängligt program. 2. Tryck samtidigt på knapparna Torrhet Plus och Signal och håll in dem tills du ser rätt inställning: lampan är släckt och symbolen visas på displayen - Lampan är permanent släckt lampan är tänd och symbolen visas på displayen - Lampan är aktiverad

14 SKÖTSEL OCH RENGÖRING 9.1 Rengöring av det primära filtret I slutet av varje program är motsvarande lampa (rengör det primära filtret) tänd för att berätta för dig att det primära filtret måste rengöras. Rengöring av det primära filtret: Filtret samlar upp luddet. Luddet uppstår när kläderna torkas i torktumlaren. 1. Öppna luckan. 2. Dra ut filtret Öppna filtret Rengör filtret med en fuktad hand.

15 SVENSKA Gör vid behov rent filtret med varmt vatten med en borste. Stäng filtret. FÖRSIKTIGHET Använd inte torktumlaren utan det primära filtret eller med skadade eller tilltäppta luddfilter. Rengör det primära filtret efter varje torkprogram. Ett igensatt filter ökar programtiden och orsakar högre energiförbrukning. 9.2 Tömning av vattenbehållaren Töm vattenbehållaren efter varje torkprogram. Tömma kondensvattenbehållaren: 6. Ta bort luddet från filterhållaren. En dammsugare kan användas för detta ändamål. 7. Sätt filtret inuti filterhållaren. Om vattenbehållaren är full avbryts programmet automatiskt och lampan för töm behållare är tänd. Fortsätt programmet genom att tömma vattenbehållaren och trycka på startknappen. Du kan tömma vattenbehållaren automatiskt genom att installera tömningstillbehöret (se kapitel: TILLBEHÖR) 1. Dra i kondensvattenbehållaren och håll den i horisontellt läge. 2. Flytta ut plastanslutningen och töm kondensvattenbehållaren i en diskho eller motsvarande kärl. 3. Flytta in plastanslutningen och installera vattenbehållaren. VARNING Förgiftningsrisk föreligger Kondensvattnet är inte lämpligt som dricksvatten eller till matlagning.

16 16 Kondensvattnet kan användas som destillerat vatten, t.ex. till ångstrykning. Filtrera vid behov kondensvattnet (t.ex. med ett kaffefilter) för att avlägsna restprodukter och små luddpartiklar. 9.3 Rengöring av kondensorfilter Om motsvarande indikator (rengör kondensorfiltren) är tänd måste filtren rengöras. För att rengöra filtren: Hur ofta filtren ska rengöras beror på typen av tvätt och hur mycket det är. Om du torkar med maximal last ska filtren rengöras efter 3 program. 1. Öppna luckan. 2. Flytta spärren nedanför lucköppningen och öppna kondensorluckan. 3. Vrid spärren för att lossa kondensorluckan. 4. Sänk luckan till kondensorfiltren.

17 SVENSKA Lyft det primära filtret. Håll i kondensorfiltret och dra ut det från fackets undersida. 6. Tryck på haken för att öppna filtret. 7. Rengör filtret med en fuktad hand. Gör vid behov rent filtret med varmt vatten med en borste. Stäng filtret.

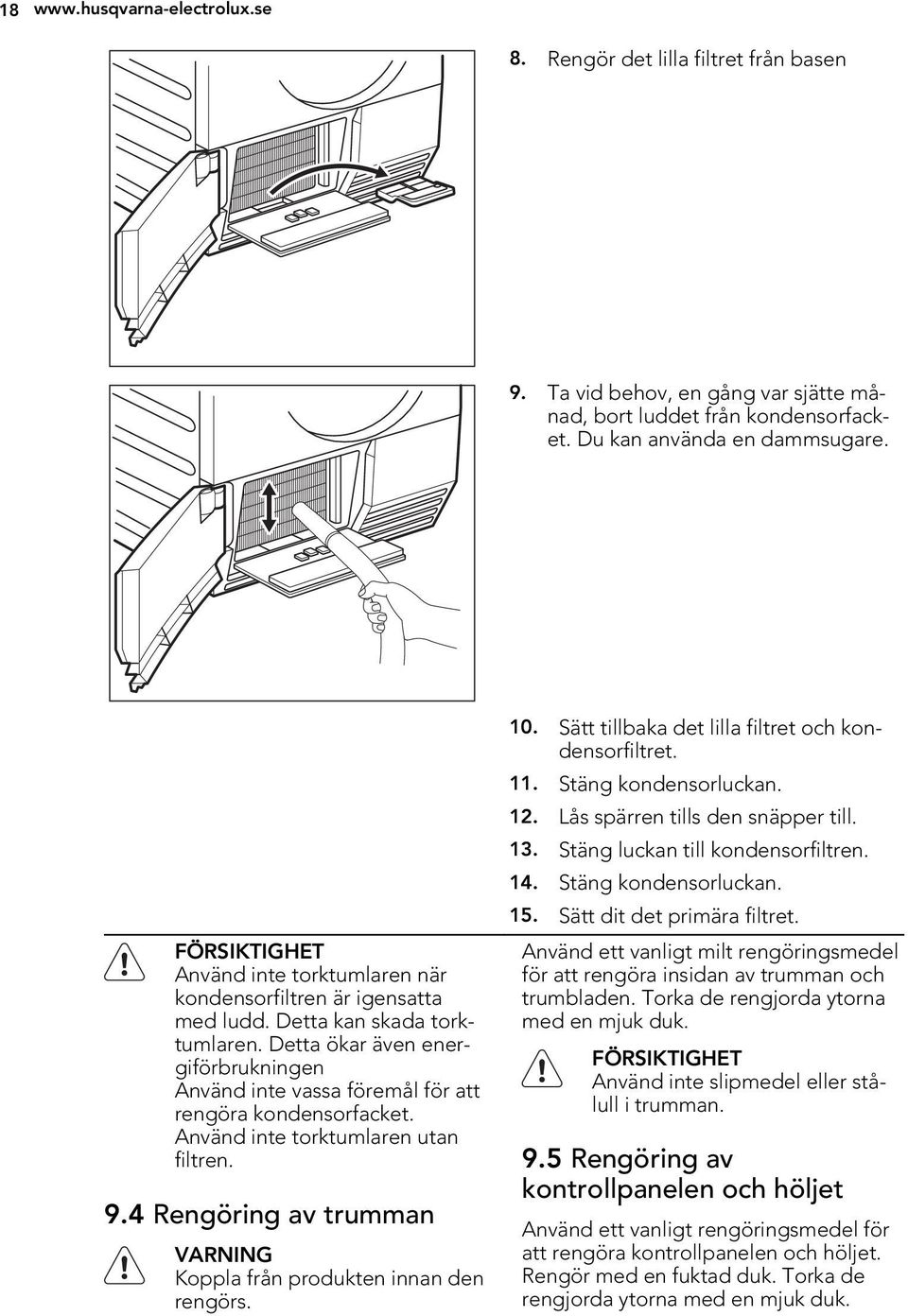

18 Rengör det lilla filtret från basen 9. Ta vid behov, en gång var sjätte månad, bort luddet från kondensorfacket. Du kan använda en dammsugare. FÖRSIKTIGHET Använd inte torktumlaren när kondensorfiltren är igensatta med ludd. Detta kan skada torktumlaren. Detta ökar även energiförbrukningen Använd inte vassa föremål för att rengöra kondensorfacket. Använd inte torktumlaren utan filtren. 9.4 Rengöring av trumman VARNING Koppla från produkten innan den rengörs. 10. Sätt tillbaka det lilla filtret och kondensorfiltret. 11. Stäng kondensorluckan. 12. Lås spärren tills den snäpper till. 13. Stäng luckan till kondensorfiltren. 14. Stäng kondensorluckan. 15. Sätt dit det primära filtret. Använd ett vanligt milt rengöringsmedel för att rengöra insidan av trumman och trumbladen. Torka de rengjorda ytorna med en mjuk duk. FÖRSIKTIGHET Använd inte slipmedel eller stålull i trumman. 9.5 Rengöring av kontrollpanelen och höljet Använd ett vanligt rengöringsmedel för att rengöra kontrollpanelen och höljet. Rengör med en fuktad duk. Torka de rengjorda ytorna med en mjuk duk.

19 SVENSKA FELSÖKNING OCH SERVICE 10.1 Felsökning Problem 1) Möjlig orsak Lösning Torktumlaren är inte ansluten till elnätet. FÖRSIKTIGHET Rengör inte produkten med möbelrengöringsmedel eller rengöringsmedel som kan orsaka korrosion. Torktumlaren fungerar Luckan är öppen. inte. På/Av -knappen trycktes inte in. Start/Paus -knappen trycktes inte in. Produkten är i standby-läge. Sätt i stickkontakten i eluttaget. Kontrollera säkringen i säkringsskåpet (husets installation). Stäng luckan. Tryck på På/Av -knappen. Otillfredsställande torkresultat. Luckan går inte att stänga. Err (Error) på displayen. Ingen trumbelysning 5) Tryck på Start/Paus -knappen. Tryck på På/Av -knappen. Fel programval. Välj ett lämpligt program. 2) Filtret är igentäppt. Rengör filtret. 3) Funktionen Torrhet Plus var i minimiläget. Ändra funktionen Torrhet Plus till medelläge eller maxläge. Kondensorfiltren är igensatta. Rengör kondensorfiltren. 3) För mycket tvätt. Ventileringsgallret är igentäppt. Smuts på trummans insida. För hög vattenhårdhet. Filtret är inte låst i läge. Tvätten har fastnat mellan luckan och tätningen. Du försöker ändra program eller funktion efter att programmet startat. Funktionen du försöker aktivera finns inte med valt program. Trasig belysning i trumman. Följ maximal tvättmängd. Avlägsna ventileringsgallret från produktens botten. Rengör trummans insida. Ställ in lämplig vattenhårdhet 4). Sätt filtret i rätt läge. Lägg tvätten rätt i trumman. Stäng av och sätt på torktumlaren. Gör ett nytt val. Stäng av och sätt på torktumlaren. Gör ett nytt val. Kontakta servicecentret om du vill byta belysningen i trumman.

20 20 Problem 1) Möjlig orsak Lösning Onormal nedräkning av tid i displayen. ) Program inaktivt. Töm vattenbehållaren 3) genom att trycka på Start/Paus -knappen. Välj ett tidstyrt program. svärdet måste vara relaterat till tvättmängden. För torkning av ett plagg eller små mängder tvätt rekommenderar vi korta tider. Välj ett tidstyrt program eller högre torrhetsgrad (t.ex. Extra Torrt ) Rengör filtret. Följ maximal tvättmängd. Centrifugera tvätten på rätt sätt. Sänk rumstemperaturen om det går Torkprogram för kort. Torkprogram tar för lång tid 6) en till slutet beräknas med utgångspunkt från mängden tvätt och hur fuktig den är. Vattenbehållaren är fylld. För liten tvättmängd. Tvätten är för torr. Filtret är igentäppt. För mycket tvätt. Tvätten är inte tillräckligt centrifugerad. Mycket hög rumstemperatur - detta är inte fel på produkten. Den automatiska proceduren - detta är inte fel på produkten. 1) Om ett felmeddelande visas på displayen (t.ex. E51): Stäng av och sätt på torktumlaren. Välj ett nytt program. Tryck på Start/Paus -knappen. Fungerar den inte? - kontakta servicecentret och ange felkoden. 2) Följ programbeskrivningen - se kapitlet PROGRAM 3) Se kapitlet UNDERHÅLL OCH RENGÖRING 4) se avsnitt VATTENHÅRDHET i kapitlet RÅD OCH TIPS 5) Endast torktumlare med trumbelysning. 6) Obs! Efter max. 5 timmar avslutas torkprogrammet automatiskt (se avsnitt Torkprogram klart). 11. TEKNISK INFORMATION Höjd x bredd x djup Trumvolym Max djup med öppen lucka Max bredd med öppen lucka Justerbar höjd 850 x 600 x 600 mm (maximal 640 mm) 118 l 1090 mm 950 mm 850 mm (+ 15 mm - justering av fötterna)

21 Produktens vikt Maximal lastvolym spänning Frekvens Nödvändig säkring Total effekt 50 kg 8 kg 230 V 50 Hz 5 A 950 W Energiklass A+ Energiförbrukning kwh/program 1) årlig energiförbrukning 2) vänster - i läge effektförbrukning av läge effektförbrukning typ av användning 2,65 kwh 308 kwh 0,44 W 0,44 W Hushållsbruk Tillåten omgivningstemperatur + 5 C to + 35 C SVENSKA 21 1) 8 kg bomull, centrifugerad på varv/min. med hänvisning till EN ) Energiförbrukningen per år i kwh, baserad på 160 vanliga bomullsprogram vid full och delvis full maskin och förbrukningen i lågenergilägen. Verklig energiförbrukning per program beror på hur produkten används (BESTÄMMELSE (EU) nr 392/2012). 12. INSTALLATION 12.1 Uppackning FÖRSIKTIGHET Det går att justera höjden på torktumlaren. Justera fötterna för att göra så (se bilden). Innan torktumlaren används måste allt transportemballage tas bort. För att ta bort polystyrenstopp: 1. Öppna luckan. 2. Dra plastslangen med polystyrenstoppen ur trumman. 15mm 12.2 Installation under en bänk Produkten kan installeras fristående eller under en köksbänk med rätt utrymme (se bilden).

22 mm > 850 mm 600 mm 12.3 Vända luckan Användaren kan montera luckan på motsatta sidan. Det kan hjälpa att enkelt lägga i och ta ut tvätten eller om det finns en gräns för att installera produkten. (se separat blad). 13. MILJÖSKYDD Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
