Montageanvisning Titan Innehåll, skötsel (1/11)

Transkript

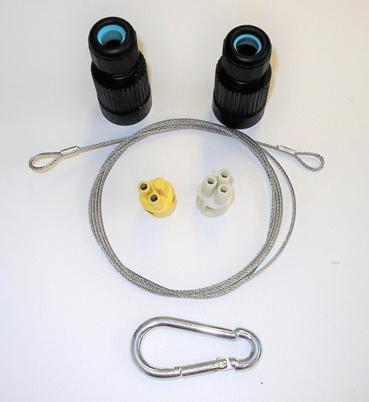

1 Innehåll, skötsel (1/11) Innehåll och verktyg Antal Beskrivning Bild Verktyg Moment 2st Bricka M st Låsbricka M st Bricka M st Låsbricka M st Insexskruv M8 6mm insexnyckel 20Nm 2st Insexskruv M10 8mm insexnyckel 30Nm 1st Montagebygel - - 1st Armatur - - I förpackningen ingår också B A Kontaktdon för 230VAC (A) och styrning DALI/1-10V (B) Säkerhetswire (C) Karbinhake (D) B A Skötselanvisningar C D Förvara armaturen i originalförpackning innan montage. Lägg inte armaturerna med linserna nedåt på yta där de kan repas. Rengöring med fuktig trasa. Använd inte rengöringsmedel. Lämna inte armaturen påslagen liggandes med optiken nedåt.

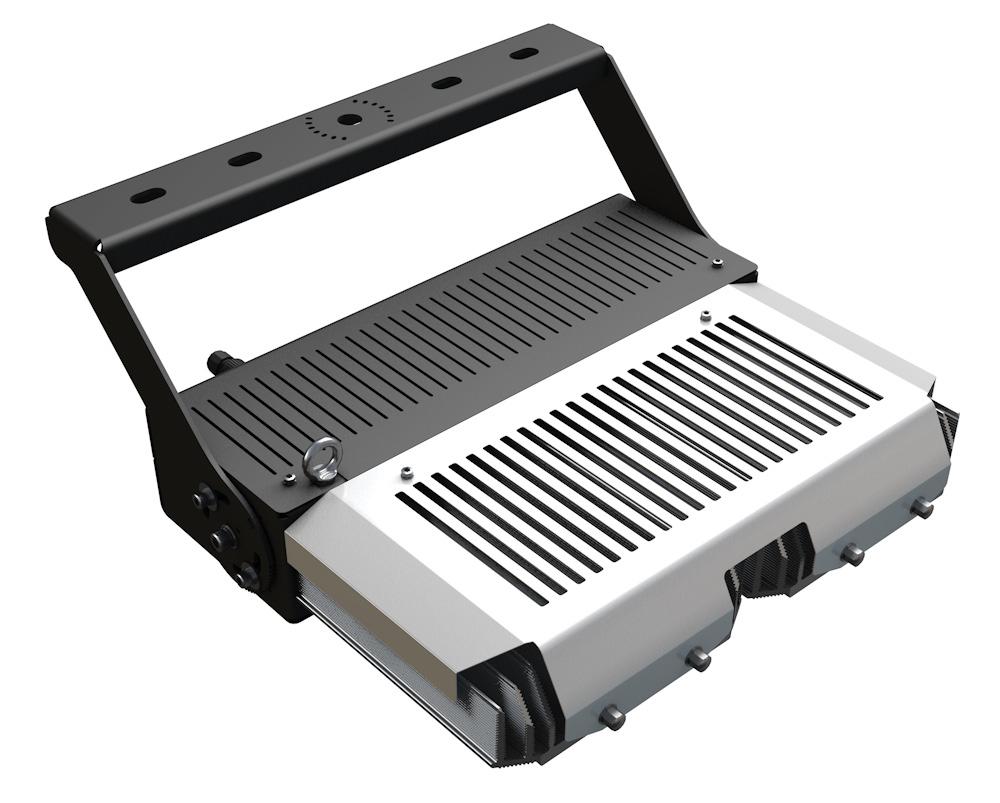

2 Montage, bygel (2/11) Montagebygeln kan monteras på två sätt och användas i tre olika lägen per sätt (se nedan). Vi rekommenderar hängande, balanserat montage (1-1) när det är möjligt, Ett balanserat montage är överlägset enklast att arbeta med. 1-1 Hängande, balanserat montage (standard) 1-2 Montage på lodrät yta 1-3 Stående montage Rekommenderat förstahandsval. Ger minst påfrestningar på masten. 2-1 Hängande, balanserat montage för balk För t ex balkar och fasader. 2-2 Hängande, ej balanserat montage Kan användas vid montage över och under samma armaturbalk i högmast. 2-3 Montage på lodrät yta alternativ Finns möjligheten är detta tillsammans med alt. 1-1 att föredra för montage på balk. Kan användas i kombination med alternativ 1-1 i högmast där det är ont om plats. Används för t ex balkar och fasader där alternativ 1-2 inte fungerar. 1. Montera bygeln på armaturen på lämpligt sätt. 1-1 är standard för mastmontage. Se även projektering. Skruva fast M10 insexskruvarna men inte hårdare än att armaturen enkelt kan vinklas 2. Skruva i M8-insexskruvarna enligt nedan, inte hårdare än att armaturen kan vinklas. Balanserat montage i högmast

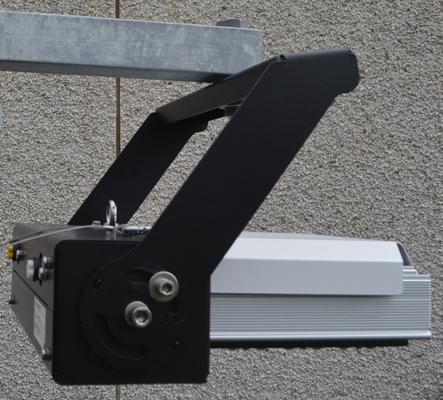

3 Montage, bygel och säkerhetswire (3/11) M10 insexskruv 5. Fäst säkerhetswire i någon av armaturens fästöglor och lämplig extern fästpunkt. Använd medföljande karbinhake. M8 insexskruv Horisontellt montage (0 ) 3. Vinkla bygeln till önskat läge (se projektering). Varje hack på bygeln representerar 5. Dra åt samtliga skruvar enligt tabell sid Bygeln fästs med en centrumbult M20 anpassad för utomhusbruk. Fästbult ingår ej. Bygeln kan fixeras med 2st M12 ( ) / M16 ( ) bultar t ex vid fasadmontage. Bygel Titan Bygel Titan M12 M16 M20 M20 M12 M16 Armaturen kan riktas genom att vridas runt centrumbulten. Wire fäst i armatur samt i mastens ramben Rekommenderade förberedelser Vi rekommenderar att följande förberedelser görs i förväg. 1. Gå igenom dokumentationen för att planera montaget. 2. Montera montagebyglar på armaturerna, vinkla i rätt läge och fixera dessa (se projektering). Gör efterkontroll. Titan vinklas i regel upp 0-15 från horisontalplan. 3. Montera säkerhetswire på armaturen. 4. Olika effekter, olika uppvinklingar? Håll isär armaturerna och ta hjälp av emballaget. Märk på med en penna om det behövs. Om det rör sig om en ny mast eller om man fällt en befintlig görs även riktning och anslutning av armaturer innan resning. Endast driftsättning görs efter resning av masten. Om montaget görs via skylift så sker riktning och anslutning uppe i masten.

4 Elektrisk installation (4/11) Säkerhetsupplysningar 2. För kabeln genom kontakten. Anslutande ledningar ska vara spänningslösa innan installation påbörjas. Kontrollera detta med spänningsprovare. Eftersom installationen innebär anslutning till nätspänningen måste arbetet utföras på fackmannamässigt sätt och enligt gällande föreskrifter. VARNING: Gult kontaktdon är endast avsett för styrsignal. Inkoppling av matningsspänning i detta don skadar armaturen. 3. Skruva fast kablarna enligt nedan, matcha symbolerna för fas, jord samt nolla med ledarnas färgmarkering. Anslutningskabel med maximal kabeldiameter Ø12mm förses med ett kontaktdon. Detta ansluts sedan till armaturens markerade (svarta) kontakt. 4. Sätt ihop kontaktdonet. Innerdelen ska klicka i ytterdelen. 1. Skala av anslutningskabelns ytterhölje 25mm. De individuella ledarna behöver inte skalas. 25mm För anslutningskabel med större kabeldiameter än Ø9mm: Ta bort innerdelen av packningen enligt nedan. 5. Skruva fast muttern runt packningen och dra åt med 21mm nyckel. Anslut donet i armaturen. Dra åt höljet med handkraft. Var nogrann, detta är en förutsättning för kapslingsklassen.

5 Elektrisk installation DALI / 1-10V (5/11) Om armaturen inte ska ljusregleras via 1-10V eller DALI kan du hoppa över denna sida. 4. Sätt ihop kontaktdonet. Innerdelen ska klicka i ytterdelen. 1. Skala av anslutningskabelns ytterhölje 25mm. De individuella ledarna behöver inte skalas. 25mm 2. För kabeln genom kontakten. 5. Skruva fast muttern runt packningen och dra åt med 21mm nyckel. Anslut donet i armaturen. Dra åt höljet med handkraft. Var nogrann, detta är en förutsättning för kapslingsklassen. 3. Skruva fast kablarna enligt nedan. Om 1/10V matcha + L och - med N. VARNING: Detta kontaktdon är endast avsett för styrsignal. Inkoppling av matningsspänning i detta don skadar armaturen.

6 produktegenskaper (6/11) Gemensamma produktegenskaper Driftspänning Montage, installation Anslutning Färgtemperatur CCT Färgåtergivning Material Modellspecifika produktegenskaper VAC 50-60Hz Rostfri montagebygel. Monteras med M20-bult (svensk maststandard) Via tillhörande kontaktdon. VAC och 1-10V/DALI 5 000K (standard) 3 000K, 4 000K och 5 700K (alternativ) Ra70 (standard), Ra 90 (alternativ) Stomme i rostfritt stål (Nirosta 4003 / 3CR12), kyflänsar i extruderad aluminium Ytbehandling Pulverlack RAL 9003 samt RAL 9005 Armaturljusutbyte LED Årlig minskning ljusflöde lm/w CREE XP-G3 <1 % vid 4 380h drifttid Omgivningstemperatur - 40 C till 55 C. Överhettningsskyddet dimmar ner armaturen vid högre temperaturer Skyddsklass Livslängd elektronik Skyddsfunktioner Funktionsgaranti Certifieringar Ljusreglering Medföljande tillbehör IP h Överspänningsskydd, överhettningsskydd, skydd mot strömspikar (15kA, IEEE C , Location Category C High), skydd mot kortslutning med automatisk systemåterställning 5 år CE, ENEC DALI (standard), 1-10V (kostnadsfritt alternativ). Kundanpassade lösningar för trådlös styrning (alternativ) Montagebygel, kontaktdon VAC, kontaktdon DALI/ 1-10V, säkerhetswire Modell Titan 160 Titan 220 Titan 320 Titan 420 Titan 560 Titan 720 Armaturljusflöde lm lm lm lm lm lm Systemeffekt 161W 220W 320W 450W 563W 698W Bibehållningsfaktor L90 B h h h h h h Antal LED/modul Antal moduler Vikt (kg) 12,5 13, Mått exkl. bygel (mm) 390 x 340 x x 340 x x 515 x x 515 x x 515 x x 530 x 110 Proj. vindyta 0.038m² 0.043m² 0.045m² 0.049m² 0.049m² 0,085m Tillverkare: Exklusiv, svensk försäljningsrätt:

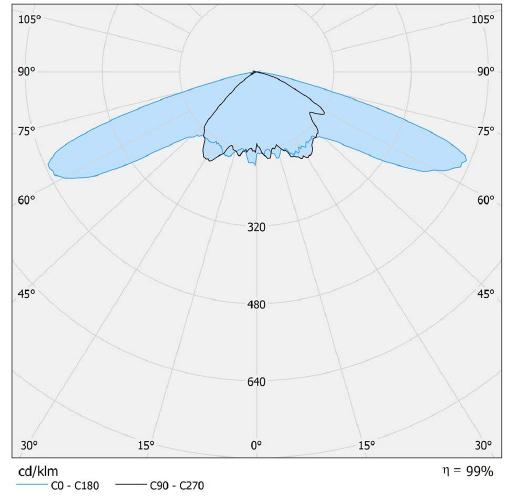

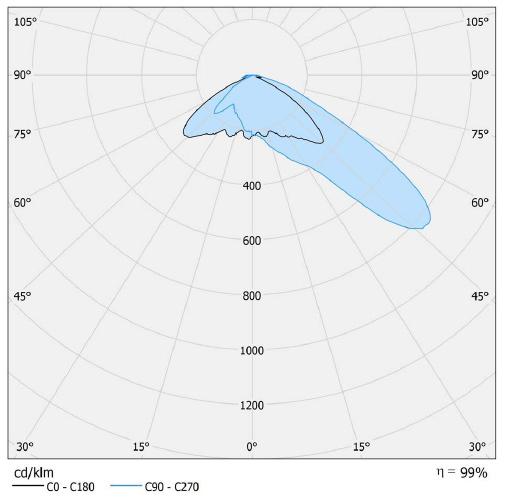

7 E-nummer och linsalternativ (7/11) Artikel-/ E-nummer Artikelnr. / E-nr Modell Systemeffekt Ljusspridning Armaturljusflöde Dim Titan W FH - Assymetrisk lm DALI Titan W FH - Assymetrisk lm 1-10V Titan W ST - väganpassad lm DALI Titan W FH - Assymetrisk lm DALI Titan W FH - Assymetrisk lm 1-10V Titan W FH - Assymetrisk lm DALI Titan W FH - Assymetrisk lm 1-10V Titan W FH - Assymetrisk lm DALI Titan W FH - Assymetrisk lm 1-10V Titan W FH - Assymetrisk lm DALI Titan W FH - Assymetrisk lm 1-10V Titan W FH - Assymetrisk lm DALI Titan W FH - Assymetrisk lm 1-10V Linsalternativ FH - hög assymetri (standard) FL - låg assymetri SM - symmetrisk mediumstrålande SW - symmetrisk bredstrålande ST - väganpassad optik

8 Tekniska ritningar 160, 220 (8/11) Titan 160 Titan 220

9 Tekniska ritningar 320, 420 (9/11) Titan 320 Titan 420

10 Tekniska ritningar 560, 720, garanti återvinning (10/11) Titan 560 Titan 720 Funktionsgaranti Denna produkt är tillverkad med största noggrannhet, är funktions- och säkerhetstestad enligt gällande föreskrifter och har därefter genomgått en stickprovskontroll. Garantin gäller i 5 år från inköpsdagen. Garantin omfattar material- och tillverkningsfel. Garantin innebär att varan byts ut. Utbyteskostnad ersätts inte via funktionsgarantin. Garantin omfattar inte skador och fel som uppstått på grund av felaktig hantering, bristande underhåll eller yttre våld. Följdskador på främmande föremål omfattas inte av garantin. Vid isärmontering av produkten utöver det som avhandlas i installationsanvisningen upphör garantin att gälla. Återvinning Symbolen med den överkryssade soptunnan indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering. För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller försäljningsstället. är anslutna till Elkretsen. Funktionsgarantin är endast giltig om garantiregistrering gjorts.

11 Garantiregistrering (11/11) Modell Antal Titan 160 Titan 220 Titan 320 Titan 420 Titan 560 Titan 720 Kund Anläggning Installatör Kontaktuppgifter installatör Jag intygar härmed att installation av ovan armaturer är utförd på ett fackmannamässigt sätt i enighet med denna montageanvisning. Underskrift installatör: Namnförtydligande, ort, datum: Fyll i Scanna in Mejla till Exklusiv, svensk försäljningsrätt: Tillverkare:
