1 Metallbandsåg Modell G4017 G4023 Artikelnummer 74332, 74333

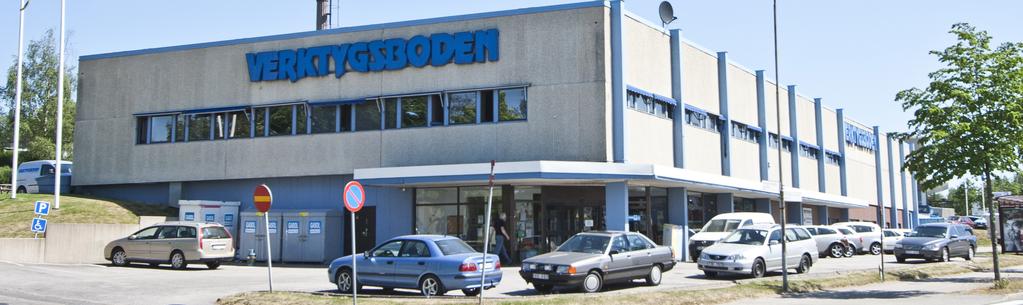

2 Om Verktygsboden: Vi har arbetat med verktyg och maskiner sedan mitten av åttiotalet. Vår marknad är Sverige och Borås är vår bas. Här finns kvm butik och huvudkontor med 30 medarbetare som har fått vara med om en fantastisk resa, en resa som bara blir roligare och roligare. Sedan 2007 finns vår distanshandelsverksamhet, verkstad och produktutveckling i Borgstena med lokaler på kvm. Vi jobbar för att ge kompetent service som tillför mervärde och sparar tid för dig som kund. Vi ser fram emot nya kontakter! 2003 startade vi vårt eget varumärke PELA. Vår idé och tanke var att själva kunna ta fram och vidareutveckla det vi sålde och framför allt att hoppa över ett mellanled för att kunna sälja kvalitetsprodukter till väldigt bra priser. Att valet var rätt visar sig tydligt i företagets utveckling som är fantastisk. Garanti: Vi lämnar 1 års garanti vid fabrikations eller materialfel från det ursprungliga inköpsdatumet. Spara alltid din faktura som gäller som garantisedel. Varan ska inte ha utsatts för onormal användning eller vanvård och garantin omfattar inte slitagedelar och förbrukningsvaror. Garantin gäller inte om felet beror på en olyckshändelse efter att du fått varan eller om du låtit bli att följa skötsel- och serviceanvisningar. Verktygsboden förbehåller sig rätten att reparera varan eller byta ut den. Reklamation: Enligt konsumentköplagen har du 3 år på dig att reklamera ett ursprungligt fel på en vara. Du måste lämna ett meddelande om felet inom skälig tid efter det att du har upptäckt det. När garantitiden har gått ut är det köparen som ska bevisa att felet fanns från början. Kontaktinformation: Verktygsboden Erfilux AB Källbäcksrydsgatan 1 SE Borås Telefon: Mejl: verkstad@verktygsboden.se 2

3 Viktigt! Läs noga igenom bruksanvisningen, säkerhetsinstruktioner och monteringsanvisningar innan du använder produkten. På så sätt får du ut mesta möjliga av din apparat och felaktig användning undviks. Spara bruksanvisningen för framtida behov. Miljöskydd / Skrotning Återvinn oönskat material i stället för att slänga det bland hushålls soporna. Alla maskiner, tillbehör och förpackningsmaterial skall sorteras och lämnas till en återvinningscentral och där kasseras på ett miljövänligt sätt. Specifikationer G4017 Märkspänning 3-fas 400V / 50 Hz Motoreffekt 750 W Kylpumpeffekt 25 W Såghastighet 80/40 m/min Sågbandslängd 2110 x 20 x 0,9 mm Sågbordets mått 240 x 220 mm Höjd till bordets yta 980 mm Sågbordets inställningsvinkel 0 60 Hjuldiameter 260 mm Vikt 170 kg Ljudtrycksnivå (obelastad) 70 db(a) Sågkapacitet runt 0 170mm Sågkapacitet fyrkantigt 0 170mm Sågkapacitet rektangulärt 0 210x140mm Sågkapacitet runt mm Sågkapacitet fyrkantigt mm Sågkapacitet runt 60 70mm Sågkapacitet fyrkantigt 60 60mm Specifikationer G4023 Märkspänning 3-fas 400V / 50 Hz Motoreffekt 1100 W Kylpumpeffekt 25 W Såghastighet 72/36 m/min Sågbandslängd 2460 x 27 x 0,9 mm Sågbordets mått 240 x 220 mm Höjd till bordets yta 980 mm Sågbordets inställningsvinkel 0 60 Hjuldiameter 295 mm Vikt 210 kg Ljudtrycksnivå (obelastad) 70 db(a) Sågkapacitet runt 0 220mm Sågkapacitet fyrkantigt 0 150mm Sågkapacitet rektangulärt 0 260x150mm Sågkapacitet runt mm Sågkapacitet fyrkantigt mm Sågkapacitet runt 60 90mm Sågkapacitet fyrkantigt 60 85mm 3

4 Allmänna säkerhetsföreskrifter Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används. Städa ofta. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion. Arbeta inte i mörker eller dålig belysning. Förvara aldrig explosiva eller brandfarliga vätskor och gaser inom arbetsområdet. Håll barn utanför arbetsområdet. Var särskilt uppmärksam på maskinens varningssymboler. Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin. Använd vid behov, skyddsutrustning såsom andningsskydd, skyddshandskar, hörselskydd och skyddsglasögon. Bär för ändamålet lämpliga arbetskläder och halksäkra skor. Använd hårnät om du har långt hår, bär inte smycken eller löst sittande kläder som kan fastna. Låt aldrig din vana vid maskinen leda till oförsiktighet. Kontrollera att alla skydd sitter på plats och är i god funktion. Kontrollera att alla maskindelar, är hela och sitter korrekt monterade. Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation. Använd endast rekommenderade tillbehör och reservdelar. Eventuella reparationer och kabelbyte ska utföras av behörig elektriker för att undvika fara. Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för. Överskrid inte apparatens kapacitet. Förhindra oavsiktligt start genom att bryta strömmen före service och reparation eller när maskinen inte används. Lämna aldrig en maskin obevakad då strömmen är påslagen. Rengör maskinen efter användning och serva den regelbundet. Förvara maskinen på en torr och skyddad plats, oåtkomlig för barn. Utsätt inte elektriska maskiner för regn eller fukt om de inte är godkända för det. Utomhus ska endast förlängningskablar som är godkända för utomhusbruk användas. Behandla kablar varsamt och skydda dem från värme, olja och vassa kanter. Förlängningskabel får ej vara virad på en rulle, drag ut hela kabeln från kabelvindan. Använd enbart korrekt dimensionerade förlängningskablar med tanke på längd och kabelarea i förhållande till uttagen strömstyrka. Undvik kontakt med jordade ytor. Risken för elstöt ökar när du är jordad. OBS Läs noga igenom bruksanvisningen innan start av maskinen och anlita den alltid om tvivel uppstår beträffande driften av den. Denna bruksanvisning skall anses som en del av maskinen och ska alltid förvaras tillsammans med denna. Om maskinen säljs, så skall bruksanvisningen överlämnas till den nye ägaren. Förvara alltid bruksanvisningen på en för användaren lättillgänglig plats och se till att den bevaras i gott skick. Bruksanvisningen innehåller viktig information som rör din säkerhet. Följ noga anvisningarna för att undvika risk för skador på personer och på utrustningen. Dessutom finns här nyttig information som kommer att underlätta användandet och underhållet av maskinen. Tillverkaren tar inget ansvar för personskador eller materiella skador som uppstår pga att dessa instruktioner inte har följts, samtidigt som det upphäver garantin på maskinen. 4

5 Produktändamål Metallbandsågen är enbart avsedd och konstruerad för metallbearbetning med en maximal kapacitet definierad i de tekniska specifikationerna i denna manual. Vid normal skötsel och underhåll av maskinen är det användarens ansvar att se till att maskinen alltid är bortkopplad från elnätet, så att den inte oavsiktligt kan startas. Maskinen får endast användas till det den är konstruerad för. All annan användning är förbjuden. Verktygsboden tar inget som helst ansvar för skador som inträffar genom felaktig, otillbörlig och oskälig användning. Uppackning När maskinen har packats upp, kontrollera att manualen finns med, att alla delar är inkluderade och att inga delar är synbart defekta. Miljömässiga krav för installation Platsen som maskinen skall monteras på måste uppfylla följande: Plant, horisontellt och stabilt golv, helst i betong eller belagt med klinker. Tillräckligt utrymme måste finnas omkring maskinen för att underlätta användningen. Ordentlig belysning. Ställ inte upp maskinen där det råder extrem temperatur eller fuktighet. Skyddad från väder och vind. Lokal med ren luft. Lägre ljudnivå än vad gängse föreskrifter föreskriver. Explosiva, korrosiva och/eller giftiga material får inte förvaras i samma lokal. Från sin placering måste användaren kunna se hela maskinen och området däromkring. På denna yta får ingen utomstående person befinna sig och inga föremål som kan utgöra en risk får finnas där. Service och reparation av maskinen måste utföras av kvalificerad serviceverkstad. Eventuell elinstallation måste utföras av behörig elektriker. Säkerhetsföreskrifter för metallbandsåg 1. Vissa produkter kan producera damm eller partiklar som kan vara farliga för din hälsa, vi rekommenderar därför användning av en godkänd ansiktsmask. 2. Godkända skyddsglasögon och hörselskydd måste användas vid användning av sågen. 3. När du väljer en plats för bandsågen måste hänsyn tas till storleken på materialet som ska kapas och området runt bandsågen. 4. Överspänn inte sågbladet, bladet håller längre om du släpper spänningen efter varje användningstillfälle. 5. Låt INTE metallspån byggas upp på sågbordet eller i maskinen. En ansamling av spån är alltid en skaderisk. 6. Bromsa inte bandsågsbladet genom att tvinga det mot arbetsstycket eller genom att använda sidotryck. 7. Håll skydd på plats och alltid i god ordning. 8. Se alltid till att bladstyrrullar är rätt inställda. 9. Starta inte maskinen med sågsbladet i kontakt med arbetsstycket. 10. Försök inte att modifiera maskinen eller dess tillbehör på något sätt. 11. Använd inte för mycket kraft när du sänker bladet mot arbetsstycket, matning gradvis kommer att minska slitaget på maskinen och på bladet, vilket ökar dess effektivitet och livslängd. 12. För din säkerhet, ta bort skräp och metallspån etc. från arbetsbordet före varje sågtillfälle och med jämna mellanrum även från insidan av sågbladets skyddsplåtar. 5

6 13. Håll händerna borta från sågbladet, försök aldrig att nå runt sågbladet. 14. Innan det första snittet du använder sågen, låt den gå en stund, se upp för vibrationer eller obalans som skulle kunna tyda på dålig installation eller ett dåligt balanserat blad. Justera eller byt ut vid behov. 15. Låt bladet komma upp full hastighet innan du börjar att såga. 16. Stoppa omedelbart om du märker något som är onormalt. 17. Vänta tills sågbladet stannat helt och dra ut kontakten ur vägguttaget innan service eller justering av verktyg. 18. Var uppmärksam, särskilt under repetitiva, monotona operationer. Låt dig inte invaggas in i en falsk känsla av säkerhet. Bandsågsblad är extremt oförlåtande. 19. Användning av olämpliga tillbehör kan orsaka skador på sågen och omgivningen samt, öka risken för skador. 20. Stäng av sågen och vänta tills den stannat helt innan du flyttar arbetsstycket eller ändrar på inställningar. 21. Använd aldrig spruckna eller förvridna sågblad. Säkerhet Ingen form av förändring eller manipulation av maskinen får ske, såvida den ej är godkänd av tillverkaren. Tillverkaren avsäger sig allt ansvar för ev. skador och olyckor som kan inträffa med anledning av sådan förändringar eller manipulationer. Det är absolut förbjudet att ta bort eller manipulera med maskinens säkerhetsanordningar. Om så ändå sker kan allvarlig skada eller olycka inträffa. Service, reparation och reservdelar All form av underhåll och reparation skall utföras av behörig och kvalificerad serviceverkstad. Koppla alltid maskinen från eluttaget innan någon form av underhåll eller service sker. Vid ev. reparation får endast originaldelar användas. Förvaring Om maskinen skall förvaras oanvänd under en längre tid, koppla bort den från eluttaget, se till att delar som kan skadas av smuts skyddas ordentligt, samt smörj delar som kan skadas om de torkar. Transport Om transport av maskinen sker med truck skall gafflarna måste placeras enligt figuren. 6

7 Uppackning Bandsågen är från tillverkaren omsorgsfullt packad i en låda. Om du upptäcker att maskinen är skadad efter att du har tagit emot leveransen, ring kundservice omedelbart för rådgivning. Bandsåg är en tung maskin du kommer att behöva hjälp och kraft med uppackning av eller flytta din maskin. Allvarliga person skador kan uppstå om säkra metoder inte följs. Vissa metalldelar kan ha vassa kanter efter tillverkningen. Vänligen granska kanterna på alla metalldelar innan du hanterar dem, underlåtenhet att göra det kan leda till skärskador. Arbetsplatsen Tillräckligt utrymme måste finnas omkring maskinen för att underlätta användningen. Håll arbetsområdet rent, torrt och väl upplyst. Belamrade, fuktiga och mörka arbetsplatser inbjuder till olyckor och därmed skador. Håll barn och åskådare på behörigt avstånd från maskinen. Barn får absolut INTE använda maskinen eller uppehålla sig inom arbetsområdet. Kontrollera så att inga farliga situationer uppstår vid arbete med maskinen, att arbetsområdet runt maskinen är fritt från föremål som möjligen kan innebära fara, samt att det inte finns olja (eller annat klibbigt material) på golvet som kan innebära fara för användaren. Stanna omedelbart maskinen vid ojämn funktion och ring till vår verkstad (tel ) 7

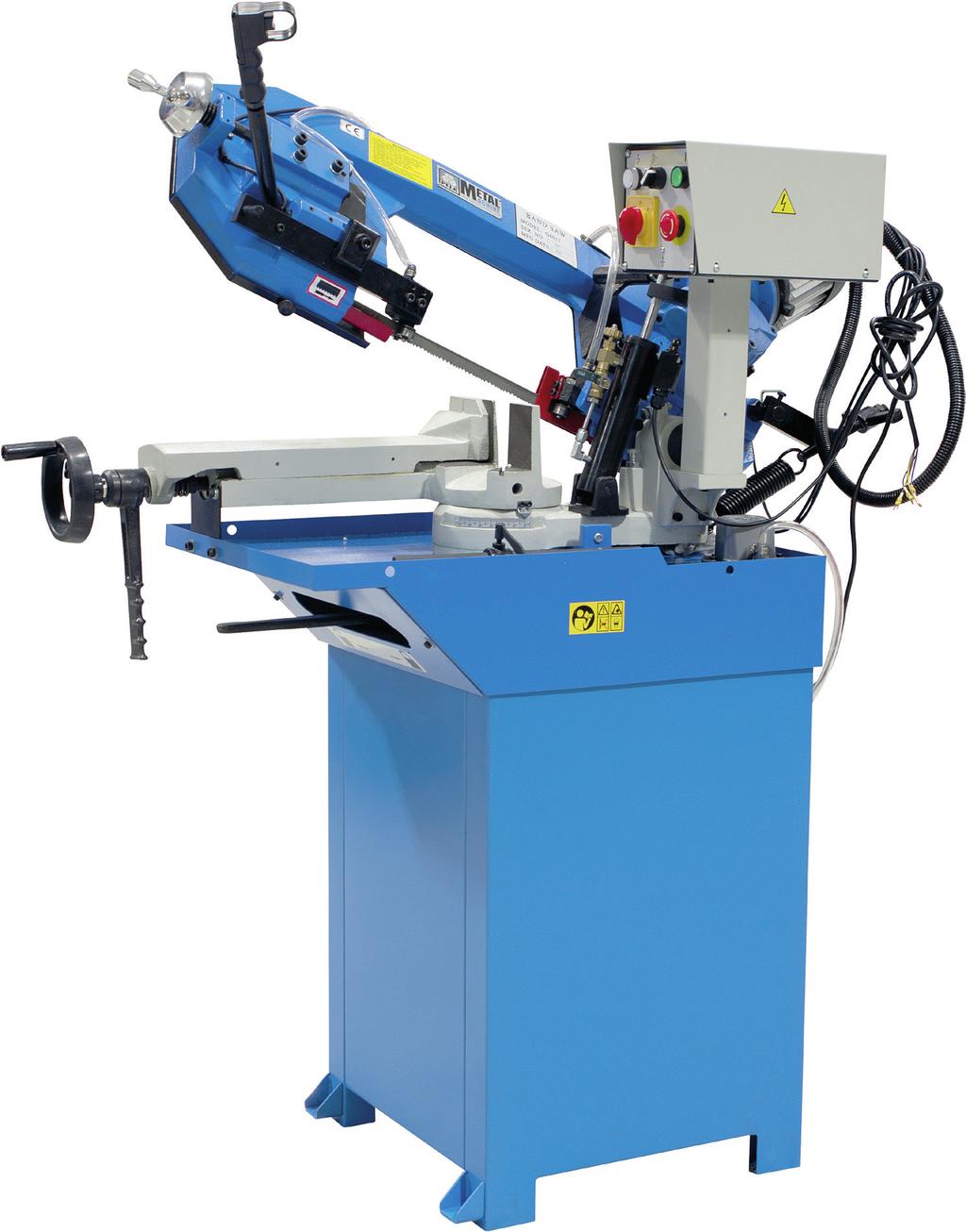

8 Lär känna din maskin Handgrepp styrknapp 2. Manuell startknapp 3. Pil, indikerar bladrotationsriktning 4. Skyddsplåt 5. Blad (bandsågsblad) 6. Nödstopp 7. Startknapp 7.1 Automatisk eller manuell start 8. Huvudströmbrytare 8.1 Spänningsindikator 9. Ställratten 10. Snabblåsspak 11. Låsspak för skärvinkel 12. Stativ 13. Tank för metallbearbetningsvätska 14. Längdmåttsstopp 15. Ställskruv för skärvinkel 16. Fixering av maskinen 17. Varningsetikett 18. Låsskruv för bladstyrning 19. Fast bladstyrning 20. Ställskruv för justering av retur stopp 21. Avrinning av metallbearbetningsvätska (ej med i bild) 22. Pump 23. Sågbladets spänningsjusteringsratt 24. Sänkcylinder 25. Begränsningsbrytare 8

9 Start 1. Vrid Nödstoppet (6) medurs (röd knapp). 2. Starta bandsågen: Ställ huvudbrytare till läge "1" (låg hastighet) eller läge "2" (hög hastighet). Ställ omkopplaren (7.1) i alternativet "handtags kontroll", tryck på knappen (2).Såget startar och går så länge som knappen (2) hålls intryckt. Ställ huvudbrytare till läge "1" (låg hastighet) eller läge "2" (hög hastighet). Vrid omkopplaren (7.1) medurs till normal alternativet. Starta genom att trycka på knappen (7).Såget startar och går till begränsningsbrytare (25) bryter eller huvudströmbrytaren (8) ställs i läge "0". Stopp Stoppa bandsågen: Samtliga funktioner bryts genom att trycka in nödstoppet (6). Återställs genom att vrida medurs. Vrid huvudströmbrytaren (8) till läge "0" (eller "OFF"). Säkerhet bandsågsblad Använd endast blad som rekommenderas av tillverkaren och är i gott skick. Använd inte blad som är deformerade eller saknar tänder, detta är mycket farligt och kan resultera i en skada på maskinen samt en allvarlig olycka för operatören eller åskådaren. Se till att riktningspilen, om sådan finns på bladet överensstämmer med motorns rotationsriktning, tänderna på bladet ska alltid peka nedåt när de ses från framsidan av sågen. Släpp alltid bladspänningen, när maskinen inte används. Använd alltid skyddshandskar och skyddsglasögon vid montering eller borttagning av sågblad. Veckla alltid upp sågbladet i områden med gott om plats, bort från andra människor och med stor försiktighet. Håll alltid fingrarna borta från rörliga blad. Viktigt. Säkerhetsåtgärder och varningar i manualen kan omöjligt täcka alla de situationer som kan uppkomma under användning. Här ligger det på användaren att vara uppmärksam och bruka produkten på ett säkert sätt. Rengöring Olackerade ytor är belagda med en olja för att skydda dem mot korrosion under transport. Ta bort denna skyddande beläggning med ett lösningsmedel eller ett citrusbaserad avfettningsmedel. För att rengöra noggrant kan vissa delar behöver tas bort. För optimal prestanda från din maskin, se till att du rengör alla rörliga delar eller glidande kontaktytor som är belagda. Undvik klorbaserade lösningsmedel eftersom de kan skada målade ytor som de kommer i kontakt. Använd inte bensin eller andra petroleumbaseradelösningsmedel för att rengöra med. De har låg flampunkt som gör dem extremt brandfarliga. Risk för explosion och brand föreligger om dessa produkter används. Många av de lösningsmedel som vanligen används att rengöra maskiner kan vara giftiga vid inandning eller förtäring. Arbeta alltid väl ventilerade områden långt från potentiella tändkällor när det handlar om lösningsmedel. Var försiktig när du kasserar trasor och handdukar för att vara säker på att de inte skapar brand- eller miljöfaror. 9

10 Metallbearbetningsvätska Metallbearbetningsvätska är avsedd för bearbetning av stål, gjutjärn och andra enkla till medelsvåra material, vanligtvis består vätskan av vatten och emulgerbar olja. Späd den emulgerbara oljan enligt anvisningar från tillverkaren. Oljan skall alltid sättas till vattnet, ej tvärtom. Häll vätskan i uppsamlingstanken (13). Se till att mängden vätska som pumpas runt under skäroperationen är tillräckligt mycket. Bladet måste vara väl smort. Innan du använder maskinen, kontrollera dess allmänna effektivitet och bekanta dig med styrenheter och deras funktioner. Anslut maskinen till nätuttaget. Vrid huvudströmbrytaren (8). En indikatorlampa (8.1) tänds för att visa att maskinen aktiverats. Kontrollera att klingskyddet är stängt, och att mikrobrytaren är nedtryck, annars kommer maskinen inte att fungera. Lyft sågens båge, se till att inställningskonsolen är bortkopplad från gränslägesbrytare. SÄKERHETSSYMBOLER När du använder sågen se alltid till att alla i närområdet använder hörselskydd. Använd alltid skyddsglasögon när du använder bandsågen Fara/Varning: Indikerar risk för personskada och/eller skador på maskinen. Varning: Risk för elektriska skador! OBS: Kompletterande information. Risk för personskador på kroppsdelar eller kläder genom att de dras in i den roterande bandsågen. Belastning av golvet De flesta kommersiella golv kommer att vara tillräckliga för maskinens vikt. Vissa golv kan kräva ytterligare förstärkning. Kontakta en arkitekt eller byggnadsingenjör om du har några frågor om vilken kapacitet ditt golv har för att hantera vikten. För att säkerställa tillräcklig stabilitet är det monteringshål borrade i basplattan. Hålen är 4x12 mm. Fritt utrymme Arbetets spelrum kan ses som avstånden mellan maskinerna och utan hinder som tillåter säker drift av varje maskin. Överväg befintliga och förväntade maskinbehov, storleken på materialet som skall bearbetas genom varje maskin, och utrymme för hjälpstöd och / eller arbetsbord. Uppskatta också den relativa positionen för varje maskin till en annan för effektiv materialhantering. Var noga med att ge dig själv tillräckligt med utrymme för att säkert köra maskinerna vid en oförutsebar driftstörning. Belysning och uttag Belysning bör vara tillräckligt ljust för att eliminera skuggor och undvika ansträngda ögon. Elektriska anslutningar bör vara anpassade eller ge tillräckligt stor effekt för motorns strömbehov. Anslutningen bör ligga nära varje maskin så förlängningssladdar undviks, vilket kan reducera spänningen. Använd endast rekommenderade tillbehör och reservdelar. Eventuella reparationer installationer eller kabelbyte ska utföras av behörig elektriker för att undvika fara. 10

11 Före användning Kontrollera att maskinen är i ordning och att alla delar som utsätts för slitage och försämring är i perfekt skick. Bandsågen är designad och tillverkade för att skära järnhaltiga material. Användning av maskinen för att såga i andra material som inte överensstämmer med de användningsområden som beskrivs i denna handbok, är inte tillåtet. Innan du sätter i kontakten i uttaget, se till att spänningen motsvarar den som anges på typskylten. Drift Anslut maskinen till ett 3-fas uttag. Vrid på huvudströmbrytaren (8), en lampa (8,1) signalerar att maskinen har aktiverats. Försäkra dig om att sågklingan roterar åt rätt håll annars måste två av faserna skiftas, om du känner dej det minsta osäker, skall detta utföras av en behörig elektriker för att undvika fara. Kontrollera att klingskyddet är stängt och att mikrobrytaren tryckts in, annars fungerar inte maskinen. Höj sågens båge, se till att inställningsarmen är bortkopplad från gränslägesbrytaren. Sätt igång Maskinen är utrustad med ett nödstopp som används för att stoppa maskinen i en nödsituation. Efter ett nödstopp måste knappen vridas innan maskinen kan startas på nytt. Huvudströmbrytare Välj position 1, låg hastighet eller position 2, hög hastighet. Därefter väljer man med reglaget 7.1 om man vill starta manuellt eller med automatik. I manuellt läge startas maskinen med handtaget 2, (operatören måste vara närvarande). Handtaget används för att lyfta eller sänka bågen när man sågar. Tryck på knappen för att starta sågbladet, släpp knappen för att stoppa det. Handgreppet är utrustat med en bygel för att skydda mot oavsiktlig start. I automatiskt läge startas maskinen med knappen 7. Maskinen sågar tills inställningen av mikrobrytaren nås, då stängs maskinen av. Avbryt genom att ställa strömbrytaren i läge 0 eller tryck på nödströmbrytaren. Maskinen är utrustad med en mikrobrytare som bryter strömmen om skyddsplåten 4 lossas. 11

12 Normal användning Ställ in maskinen för manuell eller automatisk sågning: Placera materialet som skall delas i skruvstycket och dra åt ordentligt. Aktivera huvudströmbrytaren med önskad hastighet. Välj manuellt eller automatiskt snitt med omkopplaren 7.1. Bandsågen är nu redo att såga. (1) Ta tag i handtaget och tryck på knappen för att starta såget. (2) Tryck på brytaren (7), för att starta såget. Lägg an bladet lätt på materialet som skall skäras, detta för utföra fint sågsnitt och att inte bryta av tänder på bladet. Kontrollera att kylmediet kommer ut i en tillräcklig mängd under sågningen. Bladet måste vara väl kylt. Ställ in bågens sänkhastighet genom att vrida på ventilen (A), justera också in det automatiska stoppet (B). Starta sågen och öppna lasthållningsventilen (C). Vid manuell sågning öppna finjusteringsventilen (A) och lasthållningsventilen (C), vik undan mikrobrytarens justeringsarm (B). Ta tag i handtaget (1) och tryck på knappen (2), för att starta såget. Lägg an bladet lätt på materialet som skall skäras, detta för att utföra fint sågsnitt och inte bryta av några tänder på sågbladet. 12

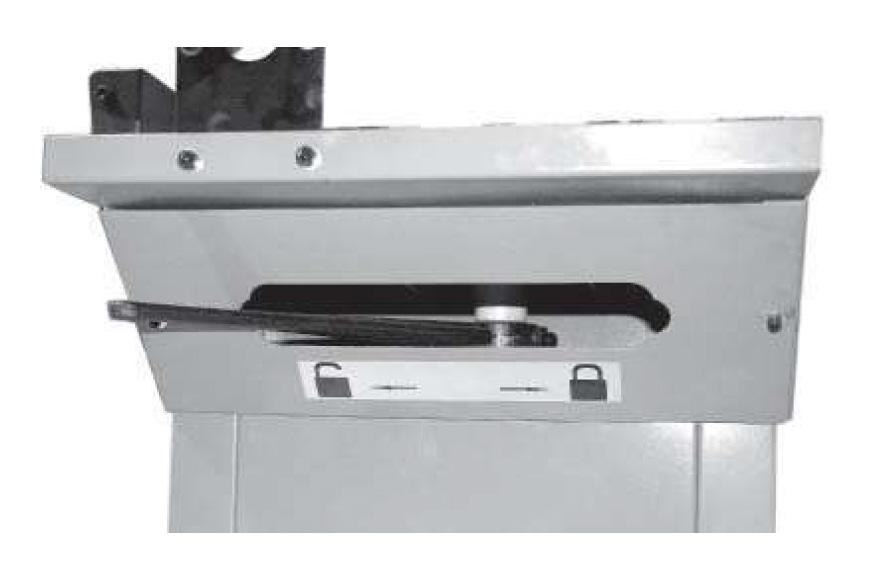

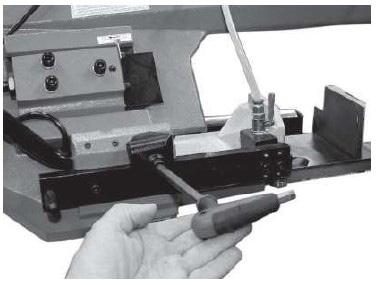

13 Justering av bladstyrning 1. Koppla bort maskinen från nätuttaget. 2. Lossa insexskruven. Justera blad styrningen så nära materialet som möjligt utan att det påverkar sågningen eller skäret. 3. Dra åt med insexnyckeln igen och anslut maskinen till nätuttaget. Gersågning Maskinen använder en vridbar bas för vinkel kapning från 0-60 grader. På basen, finns det en markerad gradskala. Maskinen är förinställd på noll grader innan den lämnar fabriken. Vinkeln justeras på följande sätt. 1. Lossa låsspaken för att frigöra basen. 2. Flytta basen längs skalan, som är till för att ange vinkeln för snittet. 3. Dra åt låsspaken och såga snittet. Justering av fasta vinklar Det är möjligt att justera bågens max/min vinkel (detta är en användbar funktion för att snabbt kunna ställa in 0º / 60º). Lossa sexkantmuttern (1). Skruva in eller ut bulten (2) för att justera. Dra sedan åt muttern. Justering av bladspänning Bladspänningen är viktig för korrekt drift av sågen. Korrekt spänning av bladet är 8 till 10 kg / meter mätt med en bladspänningsmätare. Vrid ratten (Fig.) 1+¾ till 2 varv medsols. Detta motsvarar ungefär 8 kg/m bladspänning. VARNING! Justeringar ska utföras när maskinen är i stand by-läge och sågbladet står stilla. Koppla bort maskinen från nätspänningen. Användning av snabblåsning Sågen är utrustad med ett snabblåssystem med en utväxling på ca. 4 mm. Använd ratten (a) för att skruva åt käftarna till ca. 2 mm från materialet som skall skäras och kläm sedan sista biten med hjälp av snabblåsspaken (b). 13

14 14

15 15

16 16

17 17

18 18

19 19

20 20

21 21

22 22

23 Verktygsboden Borås Sweden
