1 Monteringsanvisning ECO PREMIUM Självbärande stomme. Höjd 1,50. ver.9404

2 Innehåll Videoinstruktioner 4 1. Inledning Allmänt Leverans Material Verktyg Monteringssupport 7 2. Förslag på placering av poolutrustning 8 3. Montering bottenprofiler Vinkelrät pool - måtta ut poolen Viktigt med bottenprofilens hålbild Montering poolväggar Kapning av bottenprofil - Vid hörntrappa Montering väggelement och sidostöttor Allmänt Montering av väggelement och sidostöttor Montering romersk trappa Allmänt Montering romersk trappa 300 och trappa Montering hörntrappa Montering topprofiler och snäpp-in-list Allmänt Montering topprofil och snäpp-in-list Montering topprofil till trappa Håltagning i väggsektioner Bräddavlopp i rostfritt stål Bräddavlopp i plast Inlopp i rostfritt stål Inlopp i last Ansluta cirkulation till inloppen Poolens lampor Poolens lampor - viktig information Lampa i rostfritt stål Lampa i plast montering i poolvägg Lampa i plast, färdigställning Gaveltrappa Gaveltrappa - inledning Gaveltrappa - att tänka på 35 2

3 9.3 Gaveltrappa - montering Gaveltrappa - montering av liner Gaveltrappa - montering av liner Gaveltrappa - montering av liner, vattenfyllning Gaveltrappa - montering av liner, vattenfyllning Gaveltrappa - vattenfyllning Bottenmatta och försegling av skarvar Liner Liner Hänga liner Påfyllnad vatten Avslutande montering romersk glasfibertrappa PoolKungens reningsverk Sandfilter Anslutningspaket - PVC Värmepump Eco inverter Värmepump Ecoheat UV-rening - montering PVC - liminstruktion Cirkulationssystem värmeväxlare för bergvärme/fjärrvärme Minimaster Stege i rostfritt stål Kantsten 58 3

4 Videoinstruktioner Klicka på länkarna för att se instruktionsfilmerna. Montering EcoLight UV-C Montering MiniMaster Montering rostfri lampa Montering värmepump & bypass Montering gaveltrappa Montering poolstomme Eco PREMIUM Läckande anslutningar sandfilter Fylla på sand i filter Montera Liner 4

5 1. INLEDNING 1.1 Allmänt Vänligen läs igenom denna installationsmanual före det att någon form av arbete utförs och för att försäkra att alla komponenter som behövs för installation finns tillgängliga. Vänligen kontrollera checklistan för att försäkra att leveransen av poolmaterial är komplett. Kontrollera också så att inga transportskador uppstått. Detta kommer att förebygga förseningar under poolbyggnationen. Denna manual är endast framtagen som guide. Det åligger kunden själv att se till att installationen utförs rätt. VIKTIGT! Före all form av installation av poolmaterialet görs ska allt markarbete vara klart. Schaktning och grundläggning ska vara utförda enligt krav och specifikationer från PoolKungen AB. VIKTIGT! Allt elektriskt arbete ska utföras av behörig elektriker. 1.2 Leverans - Jämför med orderbekräftelse och separat pdf Checklista för innehåll av poolpaket vid leverans för att kontrollera allt material är levererat. OBS! Poolmaterialet kommer normalt levererat i flera sändningar. - Kontrollera att rätt material är levererat. - Om någon komponent skulle fattas eller vara skadad; kontakta PoolKungen. Är det fråga om transportskada, ta detta omgående med transportör. 5

6 1.3 Material Nedanstående material är standardmaterial som medföljer i poolpaketet och som behövs för att montera poolen. Om något saknas, vänligen kontakta PoolKungen. Kontrollera denna lista så snart som möjligt! OBS! Denna lista innehåller ej tillval. Botten- och topprofiler (u-profiler): Se till att det är rätt antal. De kommer i längder om 4m och kan behöva kapas till rätt längd. Se avsnitt för kapning av bottenprofil och topprofil. Väggelement: Räkna att det är rätt antal. Väggelementen är 50 cm breda, så till en pool som är 4x8 m så ska det finnas totalt 48 st element. OBS! Till pooler med jämna brädder (3, 4 och 5 m breda) ersätts 1 st 50 cm väggelement med 2 st 25 cm breda istället. Detta för att bräddavloppet skall kunna monteras centrerat. De väggelement som avsedda för inlopp (oftast 2), bräddavloppet och lamporna levereras förstansade. Kontrollera att de är inkluderade (packas i allmänhet överst på pallen med väggelement). Skruvpaket: Skruv, mutter och brickor för sammanfogning av väggelementen. 1 st expanderbult och 4-kants bricka/väggsektion för infästning ner i betongplattan i varannat element, samt 1 kartong skruv för infästning av linerns snäpplist. 1 st vänsterbockad sidostötta levereras till varje skarv mellan väggelementen (inga stöttor i ytterhörnen!). Obs! 4 st högerbockade sidostötter levereras i paketet som monteras spegelvänt som extra förstärkningar. (2 st monteras centrerat extra på varje långsida). På stora pooler (5x10-6x12 m) levereras 6-8 st spegelvända stötor.skruvsats till sidostöttor: 3 st expanderbult och 3 st 4-kants bricka till varje sidostötta. Liner. Kontrollera att det är rätt färg/mönster. Kontrollera också att det är rätt storlek. På lådan som linern kommer levererad i står storleken angiven. Snäpplist. Levererade i 2 meters längder som motsvarar poolens omkrets. Monteras med medföljande rostfri självborrande skruv. 1 st bräddavlopp, finns i 2 utförande: antingen som standard i plast eller som tillval i rostfritt stål (större än 6x12 levereras 2 st). 2 st Inloppsmunstycken i plast som standard, eller som tillval i rostfritt stål (större än 6x12 levereras 4 st). Lampa i standard, plast eller rostfritt stål. Kontrollera att det är rätt antal. Till plastlampa levereras separat distansring för mnteringen i poolelementet. Anslutningspaket med PVC-rörkopplingar. Även PVC-lim, våtrumssilicon och gängtejp packas här. Silikon & gängtejp/gängsnöre. Finns i samma låda som PVC-delarna. Vävtejp till poolstommens alla skarvar. Packat i låda med inlopp, lampans transformator, låslist m.m. Bottenmatta. Zinkspray/galvspray. 6

7 1.4 Verktyg Det kommer att behövas ett antal olika verktyg för att kunna utföra poolinstallationen, dessa verktyg är ej inkluderade i leveransen. Borrmaskin med metallborr i 8 mm för håltagningar i väggplåt, samt 4-5 st 3,2 mm metallborr för montering av snäpplisten. Betongborrmaskin eller borrhammare med 1 st 8 mm betongborr. Gärna extra långt borr mm långt så kan man stå upp och borra istället för att ligga på knä. Borrhammare finns att hyra på ex. Cramo, Ramirent, Stål&Hyr etc. Sticksåg samt kort blad för metall, gör det enkelt och snabbt att kapa botten/topprofilerna. Tumstock, att mäta ut poolens mått med. Skruvdragare med bits och borr Spärrnyckel eller hylsnyckel i storlek 13 mm för att dra expanderbultar och väggskruv med. Alla skruv har 13 mm 6-kants mutter/skruvskallar. Tips! Köp en spärrnyckelhylsa som är extra lång i storlek 13 mm (5-7 cm lång) sätt den på en hållare i skruvdragaren så går det fort att dra åt alla expanderbultar, (se vår monteringsfilm), fungerar då som en mutterdragare. Efterdra expanderbultar med spärrnyckel. Skruvmejsel. Hammare, att slå ner expanderbultar med. (Se instruktionsfilm). Syl (eller vanlig kryssmejsel) att ta hål för skruv i linern med. Vattenpass. Mattkniv. Markeringspenna. 1.5 Monteringssupport, Innan du ringer supporten, titta igenom våra instruktionsfilmer! Vid frågor gällande montering av pool och poolutrustning, vänligen kontakta alltid monteringssupporten på telefonnummer eller info@poolsupport.se Måndag-fredag kl

8 2. Förslag på placering poolutrustning Jet-Stream Inlopp (ovanför nedersta steget) Vindriktning (om möjligt) Gaveltrappa Bräddavlopp Automatiskt pooltäcke Aqua Lampa Inlopp (ovanför nedersta steget) Automatiskt pooltäcke Aqua Jet-Stream Inlopp trappa Bräddavlopp Vindriktning (om möjligt) Lampa 8

9 3. MONTERING BOTTENPROFILER 3.1 Vinkelrät pool - måtta ut poolen Märk upp poolens innermått på betongplattan, använd snörslå eller sprit/blyertspenna. 1. Rita upp poolens mått på betongplattan. Börja med linjerna för långsidorna efter poolens innermått, ex. en 4x8 pool skall vara exakt 4 m mellan linjerna. Dessa linjer skall u-profilernas insida monteras efter sedan. A 400cm B 300cm 500cm C Snabbaste sättet att få fram ett vinkerätt hörn 2. Kortsidorna ritas ut vinkelrätt mot långsidorna, undvik en skev pool genom att tillämpa Pythagoras sats, i praktiken funkar följande knep: - Mät ut en linje ut efter långsidan som är 400 cm exakt. Markera början och slutet. (mellan punkt A och B) - Mät ut en linje ut efter den tänkta linjen för kortsidan på samma sätt som är 300 cm (mellan punkt A och C) - Måttet mellan punkt B och C skall då bli 500 cm. Stämmer inte detta så förflytta punkten C tills triangelns alla mått överänstämmer. Stämmer måtten så är hörnet exakt 90 graders vinkel! Undvik avvikelser större än 5 mm. - Rita upp den konstaterade vinkelräta kortsidan och mät sedan in den andra kortsidan emot denna kortsida. - Kontrollmät/kryssmät sedan poolens mått. Ett sätt kan vara att mäta med en lina på diagonalen och jämföra måttet mellan de båda diagonalerna. Måtten bör inte skilja sig mer än 15 mm på de 2 diagonalerna. Justera kortsidorna vid behov tills resultatet är tillfredställande. 9

10 3.2 Bottenprofilernas hålbild Poolens bottenprofiler (u-profiler i galvaniserad stål) levereras i längder om 4,0m. Balkarna är försedda med stansade håltagningar i botten som är utformade som pilar. Väggelementen och poolstöttorna skall placeras i bottenprofilen och fästs ner i betongplattan med 8mm expanderbultar. Se våra instruktionsfilmer på sidan Börja alltid att bygga utifrån ett hörn och följ pilarnas riktning. Hålen i bottenprofilen är utformade som pilar. 2. Vänd alltid dräneringshålen i u-profilens sida utåt. Om dessa vänds in mot poolen så syns de igenom linern. 3. Balkarna används både som botten och topp-profil på poolväggarna. 4. Lägg ut u-profilerna på bottenplattan. Kapa balkarna med en sticksåg med ett kort metallblad. Kallgalva rikligt 2 gånger på de kapade metallytorna med medföljande galvspray. Dräneringshål, skall vändas utåt. Sitter dessa hål på insidan poolen syns de genom linern. Varje väggelement och poolstötta skall fästas med expanderbult igenom detta pilformade hål. VIKTIGT! Profilerna har utstansade dräneringshål, dessa ska var riktade utåt från poolen. 10

11 3.3 Montering poolväggar 1. Lägg ut u-profilerna på bottenplattan. Kapa balkarna med en sticksåg och ett kort metall-sågblad (lätt att bryta av ett långt sågblad. Kallgalva 2 ggr rikligt på de kapade metallytorna med medföljande galvspray (torktid ca 30 min). Tips! För att hålla bottenprofilerna på plats tills väggsektionerna bultats fast, så sätt fast varje u-profil med 1st expanderbult i var ända på balkarna. OBS! Sätt expanderbulten i ett av hålen som ändå skall användas för att fästa väggsektionerna i. Se våra instruktionsfilmer hur detta görs, länk finns på sida 4. Placera väggelementen och poolstöttan i u-profilen och fäst alltsammans ordentligt i betongen först. Alla väggsektionerna skruvas i varann nu, men bara löst ännu så länge. När alla bultar är hårt dragna i betongen skall topp-profilen skruvas fast, sedan efter detta så drar man åt alla väggbultarna. Expanderbult 1 st 4-kantsbricka 2 st fyrkantsbricka Poolens hörn: Fäst vinkeljärnet med 8 st skruv. VIKTIGT! Profilerna har utstansade dräneringshål, dessa ska var riktade utåt från poolen. 11

12 4. MONTERING VÄGGELEMENT OCH SIDOSTÖTTOR 4.1 Montering av väggelement och sidostöttor 1. Börja bygga väggsektionerna i ett hörn, följ pilarnas riktning i bottenprofilen. Väggelement Bottenprofil Följ u-profilens stansade pilar 4.2 Allmänt Väggsektionerna skall fästas med 6 st skruv i de förborrade hålen i sidorna samt fästas med expanderbult ner i betongplattan genom de längre rektangulära utstansningar i underkant. I poolens hörn bultas väggarna ihop med hörnvinklar med 8st bultar, Därav att håltagningarna i väggsektionerna är fler. Men väggsektionerna skall endast fästas med 6 st skruv. - Använd alltid bifogade handskar vid hantering av elementen då de kan ha vassa grader. - Sidostöttorna ska monteras ihop med väggelementen. För varje väggelement ska det vara en sidostötta. Dock ska ej sidostötta sättas i hörnen på poolen. 12

13 3. Gör hål med betongborr Ø8 mm i bottenplattan. Hålet borras så att det går att använda spåret i väggelementet till att dra fast expanderbulten. Se till att bottenprofilen ej rört sig. Montera fast elementet med expanderbulten. Dra åt ordentligt. Förborrade hål Bottenprofil Bottenprofil långsida Expanderbult och 4-kantsbrickan Figur 4.2; Montera expanderbulten. Dra åt. 4. Montera på samma sätt det hörnelement som ska sitta på poolens långsida. Väggelement Bottenprofil Hörnelement långsida Hörnelement kortsida Figur 4.3; Montera hörnelement långsida 13

14 5. Montera därefter sidostöttan. Sidostöttan ska monteras på vänster sida av sektionsskarven. 6. Skruva ihop bultförbanden som ska hålla ihop elementen tillsammans med sidostöttan, M8 (6 st). Sektionerna ska sitta tätt ihop. Sätt i skruv (M8) och mutter med bricka men vänta med att dra åt bultarna tills alla expanderbultarna är ordentligt fastdragna i betongplattan. Sidostötta Element 14

15 10. Sidostöttan ska förankras i betongplattan. Borra hål med 8 mm borr (för betong) i betongplattan samt borra genom väggelement och stålbalk på den innersta skruven om det behövs. Borra genom element, stålbalk och ner i betongen. Använd slagborrmaskin med 8mm borr. Förborra vid behov med metallborr. Skruva fast sidostöttorna i betongplattan med expanderbult och fyrkantsbricka OBS! Dubbla fyrkantsbrickor på innersta hålet och 1 st fyrkantsbricka på stöttans mittenhål. ingen fyrkantsbricka på ytterhålet. Dubbla fyrkantsbrickor! 1 st fyrkantsbricka! 11. Montera fast sidostöttan med medföljande expanderbult. Alla expanderbultar skall vara ordentligt åtdragna innan väggsektionerna dras fast i sidan! 12. Montera resterande element och sidostöttor enligt samma förfarande. OBS! Notera att 2-4 extrastöttor är spegelvända på varje långsida beroende på poolstorlek, se tabell och exempel nedan: 13. Justera väggarna med vattenpass så att de står lodrätt. Dra åt samtliga bultar ordentligt på väggelement/ stöttor efter att alla bultar är dragna i betongen, samt att topprofilen är pålagd på toppen och åtdragen. Hörnelement långsida Hörnelement kortsida Spegelvänd sidostötta Sidostötta Antal spegelvända sidostöttor per långsida: 3x6 m pool = 2 stöttor per långsida 4x8 m pool = 2 stöttor per långsida 5x10 m pool = 3 stöttor per långsida 6x12 m pool = 4 stöttor per långsida Figur 4.5; Exempel placering av sidostöttor. 15

16 6. MONTERING TOPPROFILER OCH SNÄPP-IN-LIST 6.1 Allmänt Poolens topprofiler består av u-profiler i galvaniserad stålplåt. Profilerna kommer levererade i längder om 4 eller 5 meter. Profilerna ska kapas för att passa poolens innermått. På de poolsidor som det blir en skarv mellan topprofilerna på, t ex på poolens långsida, ska profilerna kapas till anpassad längd. OBS! Kallgalva den kapade ytan med galvspray. Snäpplisten är till för att fästa linern i ovankant pool. Snäpplisterna levereras i 2-meters-längder. OBS! Samtliga lister ska fästas ca 3 mm in på u-profilen för att få en mjuk övergång mellan profil och list. VIKTIGT! Topprofilens utstansade hål ska vara riktade utåt från poolen. Snäpplist ca 3mm 6.2 Montering topprofil och snäpp-in-list OBS! Topprofilerna ska skruvas fast med M8 skruv, mutter och bricka. Detta ska göras med 1 st varje meter. Samtliga hål för snäpp-in-listens självborrande skruv ska förborras. Använd förslagsvis 3,2 mm borr. Såga ur i snäpp-in-listen för bultskallarna som håller topp-profilen. Se gärna vår instruktionsfilm som du hittar länk till på sidan 4. Låslist Vit mjuk plastlist ca 1,5 meter lång. (Levereras oftast tillsammans med poolens inloppsmunstycken i mindre kartong.) Låslisten trycks in i snäpplisten efter att linern hängts på plats för snygga hörn (låser fast linern). Klipp upp 4st 25 cm bitar och tryck in 1st i varje hörn. Lämna 2,5-3 cm avstånd mellan snäpp-in-listens hörn. 16

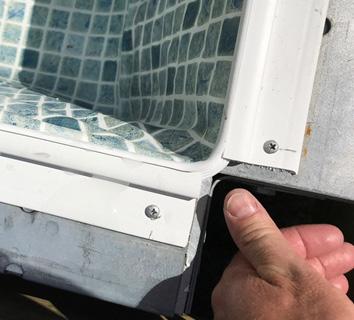

17 4. Dessa skruv dras fast för att väggsektionerna skruvas fast i varann. 5. Man behöver såga, och jacka ur i plasten på snäpp-listen för att bultarna som sitter uppe på topprofilen skall få plats. Använd ex. sticksåg till detta. Topprofil långsida Toppspår Bultförband M8 Snäpplist Topprofil kortsida Baksida element 17

18 7.1 Bräddavlopp I Rostfritt stål och plast 1. För in bräddavloppet in i hålet från poolstommens baksida. 2. Hålen för infästningen är förstansat i plåten med diameter 6 mm. Försänk hålen försiktigt med ett större metallborr (10mm borr) Kontrollera med de försänkta skruvarna så huvudet till största delen försänks in i plåten. Sätt en bit vävtejp över skruvskallarna när allt är färdigmonterat. Skruvskallarna behöver inte försänkas helt in i plåten. Spraya gärna på galvspray om försänkningar har borrats i plåten. 3. Montera bräddavloppet genom att föra det igenom poolstommen bakifrån och skruva fast det med hjälp av bifogade M5 skruv och mutter (4 x). Bräddavloppet skall liva med poolväggen och inte sticka ut i poolen, använd de 2 plastdistanser* och montera dessa mellan fläns och poolvägg vid montage. 4. Montera den självhäftande packningen på bräddavloppet 5. Använd silikon för att täta mellan bräddavlopp och det utsågade hålet från baksida poolstomme. *DISTANSER skall monteras mellan bräddavloppet och poolväggen så att bräddavloppet livar med poolväggen. Till bräddavlopp tillverkat i plast ligger dessa packade ihop med bräddavloppet. Vid tillvalet rostfritt bräddavlopp ligger dessa i poolpaketet, samm-packat med övrigt poolmateriel Hål Ø6 mm (4x) (till rostfritt bräddavlopp levereras dessa ihop med PVC-paketet) Självhäftande packning Poolstomme Distanser Front-ramen och packningen monteras samtidigt som inloppsmunstyckena monteras till linern. Vatten-nivån i poolen skall vara cm när inlopp och bräddavloppet monteras. 18

19 7.2 Bräddavlopp i plast 19

20 7.3 Inloppsmunstycken i rostfritt stål 1. Inloppet monteras inifrån poolen. Inloppen placeras i väggelementens färdiga hål. Dessa är färdigstansade ca: 30 cm ner från poolens ovankant. Inloppen placeras på poolens kortsida ca 75 cm ut från poolens hörn. Om poolen har en invändig gaveltrappa så skall inloppen placeras på poolens långsidor istället, i tredje väggele mentet ut ifrån poolens hörn. (Avståndet blir då 1,25cm ut ifrån hörnet) (Placeringen på inlopp ses på sidan 8) När vattennivån är uppe 5cm under inloppet så monteras klämringen med packning. När Klämringen skruvats fast så skärs överflödig liner bort innanför sargen. Sarg 30 cm Liner Färdigstansat hål Skär bort överflödig liner innanför klämringen 2. Montera bronsdelen med bifogade skruvar (4 st skruvar), muttrar och brickor i väggelementet. Inloppets front skall sticka ut från väggen in i poolen ca 10mm vilket är riktigt. På fronten klistras 1st klisterpackning. Sedan är inloppet klart inför linermontaget. Observera att delarna bakom linern skall vara monterade före linermontage. Resterande detaljer monteras först när poolen fyllts till 5cm under inloppsmunstycket. Liner Packning självhäftande (skall vara påklistrad på inloppet före linern monteras) Insats Kula Bronsdel Skruv & mutter Front Delar som monteras när poolen vattenfyllts till cm Poolvägg Klämring Packning 20

21 7.4 Inloppsmunstycken i plast Innan linern sätts på plats så ska inloppets genomföring och packning monteras i poolväggen. 1. Genomföringen skall monteras in i poolväggen. Muttern skall dras åt hårt på utsidan av poolväggen. Den tunna packningen utan hål ska sitta på genomföringen när den träs igenom poolväggen. Klistra sedan på den självhäftande packningarna på fronten av genomföringen. Denna packningen måste vara på plats när linern hängs i poolen. När vattennivån är uppe 5cm under inloppet så monteras klämringen med packning. När Klämringen skruvats fast så skärs överflödig liner bort innanför sargen. Sarg 30 cm Liner Färdigstansat hål Skär bort överflödig liner innanför sargen VIKTIGT! Packningen skall vara påklistrad på fronten av genomföringen innan linern monteras! Monteras när vattnet är 5 cm under inloppet utanpå linern. Mutter Tunn packning utan hål Genomföring Klisterpackning med skruvhål 21

22 7.5 Ansluta cirkulationen till inloppen Poolens cirkulationsystem skall anslutas på genomföringens utsida, det invändiga hålet är anpassat för att limma in ett 50mm PVC-rör. (50mm PVC-rör ligger invirat i bottenmattan vid leverans, 5 meter långt) 1. Kapa till och limma in ett 10cm långt PVC-rör in i inloppets hål på utsidan. Tänk på att använda Weld-on limmet som följt med i PVC-paketet. Det är särskilt viktigt att man lägger på rikligt med lim på båda ytorna som skall sammanfogas, annars blir inte skarven tät. Finns en liminstruktion längre fram i manualen. 2. Sedan limmas en 90 graders vinkel utanpå detta rör. (50mm PVC vinkel till detta medföljer i PVC-paketet) Vin keln riktas horisontalt rakt bakåt för att sedan kunna limma in en 50mm PVC-slang som skall kopplas vidare. (Se kapitel med reningsverk) 22

23 8.1 Poolens lampor - viktig information Generellt gäller samma sak för alla typer av poolampor, oavsett om de är tillverkade i plast eller i rostfritt stål. Alla våra poolampor drivs med 12 Volt. Antingen med en Standard halogenlampa på 12V/300Watt eller med LED-lampa på 12V/30Watt som tillval. Glödlampan byts då ut vid monteringen, då belysningen levereras med 300W som standard. 1. Lamphuset monteras i poolvägen före linern hängs på plats. Packning skall finnas på plats påklistrad på lamphuset innan linern hängs i. 2. Linern tillverkas något mindre än själva poolstommen. Den skall alltså stretchas ut av vattentrycket vid vattenfyllningen. Det gör att alla rynkor och veck kommer att försvinna enkelt när vattentrycket ökar. Detta medför att lampor inte kan monteras genom linern förrän linern töjt ut sig fullt. Detta inträffar när vattennivån är uppe på 60cm. (+/-5cm) Först då kan lampan monteras, och hål görs i linern utan risk för rynkor pga. att linern töjt sig ytterliggare. 3. När lampan skruvats fast och linern skurits hål i, och alltsammans monterats med packningar och klämring och dragits åt ordentligt så är det viktigt att känna till följande: Lamphuset är vattenfyllt, där står alltså ständigt poolvatten. Ca 80-90cm av kabeln skall ligga ihoprullad inne i lamphuset, bakom själva glödlampan. Kabeln och lampan badar alltså i poolvattnet. Om glödlampan skall bytas, så gör man detta med poolen full. Lampan dras alltså loss ur lamphuset, (under vattenytan) och den kan lyftas upp ovanför vattenytan tack vare de 80cm extra kabel som ligger ihoprullad bakom glödlampan. 4. Detta gör att när lampkabeln träs in i lamphuset och ut i kabelröret på poolens utsida, så skall förskruvningen dras åt och klämma ihop packningen som omger kabeln. Är detta felaktigt utfört, så kommer alltså poolen läcka vatten ut ur kabelröret på poolens utsida via lamphus som är vattenfyllt. Som en säkerhetsåtgärd skall kabelröret på poolens utsida sträckas uppåt och fästas upp ovanför poolens vattenyta. Detta gör då att vattnet inte kan stiga upp igenom röret ovanför poolens vattenyta. Därifrån kan sedan lampans kabel anslutas emot en kopplingsdosa och sedan vidare till en transformator. 5. Max 20 cm kabel för sticka ut på poolens utsida genom kabelröret, för att kopplas ihop med dosa/transformator. Resterande kabel skall finnas kvar inne i poolen och rullas ihop inne i lamphuset bakom glödlampan. Poolvatten kan läcka ut ifrån kabelröret. Lamphus ständigt vattenfyllt! Förskruvning i aluminium Gummi packning, viktigt att denna tätar emot slang och lamphus 23

24 8.2Lampa i rostfritt stål 1. Montera lamphuset med hjälp av bifogade 3 st M6 styrpinnar som sitter på lamphuset, muttrar och brickor. De gängade styrpinnarna skall gå igenom poolväggen och muttras på med bricka från baksida poolvägg. OBS! Använd silikon på baksidan av lamphuset för tätning mot poolvägg för att undvika grus och smuts tränger in i poolen. 2. Montera den självhäftande packningen på lamphuset. Se till att hålen på packningen sitter rätt för hålen. Resterande lampdetaljer får inte monteras förrän poolen fyllts med ca 60cm vatten. (+ /- 5cm) Liner Packning och mutter Kopplingsdosa - Ingår ej! Lamphus Lampkabel Klämring Packning Packning Liner Poolvägg Lamphus Packning Sarg Packning självhäftande 75 cm Lampinsats VIKTIGT! Vänd väggelementet åt rätt håll vid montering av rostfria lampor. Kontrollera att de 3 hålen i elementet är vända åt rätt hål när lampan monteras i väggelementet. Observera! Provontera Lamphuset i poolväggen innan väggelementet skruvas fast. Väggelementen för belysning måste vara vända åt rätt håll. Kontrollera så att kabelanslutningen på lamphuset pekar uppåt när lampan sitter i väggelementet. 24

25 8.3 Lampa i plast, montering i poolväggen Distansringen: Montera distansringen med 3 st medföljande skruv och mutter i det förstansade väggelementet för belysning. Distansen skall limmas fast emot plåten med ett tunt lager våtrums-silikon. Distansen skall sitta på insidan av poolen. Dra inte skruvarna allt för hårt, utan bara så att ringen sitter ordentligt fast emot plåtväggen. Lampans hus: Skruvas fast i Distansringen med 2 medföljande plåtskruv. OBS! Se till att 1 st vit packning klistrats på lamphuset innan det skruvas fast med de 2 skruvarna i distansringen. Notera att det finns 2st extra hål i packningarna för de 2 små plåtskruvarna som håller hela lampan på plats i distansringen vid monteringen. 25

26 8.4 Lampa i plast, färdigställning Förbered lampan för montering, enligt skiss: 1. montera den svarta bottenpluggen i plast, glöm inte trä på O-ringen, skruva fast den hårt för hand innefrån i lamphuset. (Den passar både från insidan och utsidan i lamphuset, men sätt den inne i lamphuset.) 2. Dra sedan fast slanagnippeln i aluminium ordentligt med polygrip, glöm inte O-ringen som skall träs på gängan först. 3. Trä sedan på skyddsslangen på slangnippeln, använd slangklämman att dra åt hårt så det blir tätt. 4. Lossa förskruvningen i aluminium som sitter ingängad på insidan i lamphuset, (sitter inskruvad i samma hål där slangnippeln sitter, fast inifrån lamphuset) denna skall träs på lampkabeln istället. Efter att den är påträdd på kabeln skall den lilla kraftiga gummi-packningen också träs på kabeln, (är den trög att trä på så använd siliconfett/vasilin eller bara vatten) Vänta att trä in kabeln i lamphuset tills är hela lamphuset är färdigmonterat och klart i poolväggen, viktigt att vattnet är uppe vid lampan (60cm) och att klämring och packningar monterats först. Skyddsslang, trä på och dra åt med slangklämman. 3. slangklämma Förskruvning i aluminium: Tag loss den från lamphuset och trä på den på kabeln tillsammans med packningen 2. Slangnippel, dra åt den ordentligt in i lamphuset med en polygrip. Se till att O-ringen först träs på gängan. O-ring i gummi Gummi packning 1. Bottenplugg, sätt på O-ringen, och skruva fast den på insidan av lamphuset i stället, så man kommer åt den från insidan poolen sen. (Ej som på bilden då den sitter på utsidan) VIKTIGT! Innan håltagning görs i linern, skall vattennivån i poolen vara 60cm (+-5cm) Liner Börja med: skär upp hål för lampan i linern ca 15cm stort Gör sedan hål med en kryss-mejsel för de 8 hålen 26

27 9.1 GAVELTRAPPA - INLEDNING Gaveltrappan byggs av 50 cm breda sektioner. Materialet är cellplast och varje sektion är formad med 4 st färdiga trappsteg. Översta trappsteget är lite bredare, för att det skall vara ett bekvämt utrymme att sitta i, perfekt för små barn som inte bottnar i poolen. Tips! Ställ ut samtliga block i poolen för att kontrollera att de får plats mellan de färdiga väggarna, innan installationen. Är poolen smalare än bredden på trappan så går det fint att kapa av en bit på en av sektionerna. Använd en vanlig fogsvans-såg vid kapningen. Kontrollera också att stålplåtarna, som skall läggas på stegen, får plats mellan väggarna. Innan fastsättning av trappan, kontrollera även att sektionerna är vända åt rätt håll enligt nedanstående skiss. Ställ ut samtliga block i poolen innan installationen för att kontrollera att de får plats Kontrollera att det breda steget är vänt uppåt. 27

28 9.2 GAVELTRAPPA - ATT TÄNKA PÅ - Om betongplattan under trappan är ojämn så påverkar det höjden på trappstegen. Kontrollera med trappan på plats, att trappsektionernas höjder passar varandra. Små avvikelser kan slipas med slip-papper. - Det breda steget skall vändas uppåt, då blir höjden på trappmodulen 120 cm. - Inloppsmunstyckena kan inte placeras på kortsidan, där trappan är. Bästa placeringen är på var sin långsida, cm djup från ovankanten och cm ut från hörnet på poolen. (På standardpoolen, i galvat stål, skall inloppen på båda sidor sättas i det tredje elementet från kortsidan räknat.) Minsta avstånd till närmaste trappsteg skall vara 30 cm. Det finns en risk för rynkor och problem med håltagningar i närheten av mötande väggar/trappsteg. Efter att alla sektioner monterats i poolen, så skall de varmgalvade stålplåtarna läggas i stegen. Slutresultatet blir en perfekt slät yta som linern kommer ligga direkt emot. Detta ger en fast och stabil finish som är en förutsättning för att monteringen av linern skall bli lyckad med det höga vattentryck som en 150 cm djup pool har. 28

29 9.3 GAVELTRAPPA - MONTERING För infästning av trappan används fogskum Applicera sparsamt med fogskum på ytorna. Ytorna får gärna vara blöta vid monteringen. Vid sommar och sol är det lämpligt att blöta ytorna med lite vatten, framförallt när cellplast skall fästas mot betong. Lägg på korta smala strängar, max 10cm långa strängar Varje sektion limmas med fogskum direkt på betongplattan Börja med att markera vart trappan skall placeras på betongplattan.. Kontrollera att trappsektionerna går att få tillräckligt tätt emot varandra. För mycket fogskum kan göra att trappan växer på bredden, då blir sista sektionen svår att pressa in. Gör hela trappmonteringen i ett svep, fogskummet börjar stelna efter 8-10 minuter. Pressa in trappan mot den bakre väggen så att trappans placering överensstämmer med de markeringar som du har gjort på betongplattan tidigare. Lägg sparsamt med fogskum mellan varje sektion av cellplastelementen. Limma dem samman i varann. Samt lite fogskum ner mot betongplattan. Det räcker. Sista sektionen kan behöva pressas på plats. Trappan behöver inte limmas emot väggarna. Men är det stora glipor mellan trappan och väggarna, så går det bra att fylla upp med fogskum i efterhand, gör inget om skummet expanderar och väller ut över trappan. Försök aldrig torka bort skum som spilts eller hamnat på oönskat ställe. Låt härda och skär bort efter det härdat. Mycket enkelt att avlägsna när det stelnat. Undvik kontakt med hud och kläder. Efter 30 minuters torktid är det dags att lägga på stålplåtarna. På breda pooler kan plåtarna vara delade i två delar, och i mindre pooler är stegen i ett stycke. Använd medföljande byggtejp att täcka skarvarna med om ni har en tvådelad plåt (två lager tejp.) Stålplåtarna behöver inte fästas i underliggande cellplastsektion. Ingen tejp behövs mellan de olika trappstegens plåtar, endast mellan skarvarna på själva steget. Kontrollera kanterna utmed väggarna så att inga vassa hörn kan skada linern. Om det finns en glipa mellan stålplåten och gavel så kan kanten på plåten behövas täckas med 2-3 lager tejp för att skydda linern mot plåtens vassa kanter. Är stegen av någon anledning för breda för din poolmodell så går det enkelt att såga till med en sticksåg med ett kort metallblad. Glöm inte att spraya Zink-spray 2 ggr på snittet. Lägg på stålplåtarna i trappan, använd medföljande byggtejp för att skarvar vid tvådelad plåt. 29

30 9.4 GAVELTRAPPA - MONTERING AV LINER Allmänt Att hänga i en liner och vattenfylla poolen är inte så svårt som det låter. Är det första gången ni skall sätta en liner kan det vara bra att veta om att man gärna ska välja en dag med bra väder, lite värme i luften och lite solsken, men undvik de soligaste dagarna på sommaren. Värmen kan skada linern då den tomma poolen kan komma upp i mycket höga temperaturer om solen står på och bränner. Linern är mycket stark och elastisk. PoolKungens liners är försedda med hålkil med en radie på 8 cm. Det innebär att den färdigfyllda poolen får en liten radie i alla hörn, och mellan övergången från golv och vägg finns ett utrymme på 8 cm där linern inte töjs ut helt. Det minskar risken för veckbildning på väggarna med tiden, exempelvis vid felaktigt ph-värde etc. (Läs mer om det i skötselanvisning och vattenbehandling ). Poolens hålkil tar upp töjningarna i materialet och håller din pool fin i många år framöver. Under tillverkningen av linern så krymper man storleken, vilket gör att den ser för liten ut när man har hängt den i poolen. Det ser ut att fattas cm runt om i poolen. Linern kommer dock att stretchas ut av vattentrycket till en helt slät duk. Det är därför viktigt att linern hänger korrekt innan man börjar fylla på vatten. Att tänka på Börja med att dammsuga bottenplattan mycket noggrant. Kontrollera att minsta sandkorn och metallspån efter montering är avlägsnat efter dammsugningen. Rengör även väggarna, så att inte material från bygget sitter kvar och trillar ner på golvet under linersättningen. Trappan skall dammsugas och torkas av mycket noggrant. Finns det cellplastrester kvar efter sågning så kan den vara lite statiskt elektrisk och vill gärna fästa överallt på ytorna i poolen. Dammsug ännu en gång noggrant. Känn över ytorna i trappstegen så att det är helt rent där. Tänk på att bära rena kläder och vara barfota under städningen av poolen. All smuts som finns mellan plåtarna i trappan under linern, kommer att kännas mycket tydligt efter att poolen är vattenfylld. Bottenmattan Rulla ut bottenmattan på poolbotten, ta tillvara PVC-röret inne i rullen som ni sedan skall använda till reningsverket. När mattan är på plats, klipp/skär till den så att den inte ligger upp på väggarna någonstans. Det kan gott vara 2-5 cm mellanrum mellan mattan och väggarna runt om (hålkilen är 8 cm). I trappan skall ingen matta användas. 30

31 9.5 GAVELTRAPPA - MONTERING AV LINER Uppackning liner Använd inga knivar eller vassa föremål vid hantering av linern. Se till att den förvaras i rumstemperatur ett dygn innan monteringen, det gör den mjuk och följsam vilket underlättar monteringen. Om det är kallt ute så kan linern lätt bli kall, hård och därmed mindre elastisk. Därför bör man ha den i rumstemperatur så tätt in på monteringen som möjligt. Öppna kartongen på utsidan av poolen. Lyft sedan ner plastförpackningen i poolen. Det underlättar om man är två personer. Arbeta gärna utan skor nere i poolen (eller använd helt rena skor). Var försiktig med hanteringen av linern, det är lätt att fastna i vassa föremål/byggmaterial med den stora tunga påsen. Släpp ner den i poolen och kontrollera att ingen smuts har följt med emballaget, kontrollera även att inget har fastnat och skadat linern vid ilastningen. Packa upp linern och rulla ut den på golvet i poolens längdriktning, är linern tillverkad för en gaveltrappa så ligger troligtvis gaveltrappan först på rullen. När hela rullen är utrullad, så viker man ut liner- vingarna åt var sitt håll. Först en gång, sedan ytterligare en gång. Kontrollera att den sidan som ligger åt trappans håll är tillverkad för trappan. Man ser det enklast på hörnen, där trappstegen möter långsides-väggarna, på alla svetsningar mellan övergångarna från trappan till väggen. Blir ni osäkra, gå till andra kortsidan på poolen och jämför den gaveln på linern. På den sidan skall det bara finnas de två hörnen nere vid golvet. Har linern rullats ut på golvet och blivit placerad med trappan åt fel håll, vik ihop linern lite grann och hjälps åt att vrida hela linerpaketet ett varv nere i poolen. Se till att bottenmattan inte vrids med (brukar inte vara något problem). När linern hamnat åt rätt håll är det klart att hänga upp den. Att tänka på innan linerhängningen Är bräddavloppet, de två inloppsmunstyckena, samt lamporna klara? Jetstream klart? Läs igenom respektive kapitel för detta. Man kan underlätta för sig själv genom att klistra på packningarna som skall sitta på dessa produkter redan nu. Har du plastinlopp så är det ett utmärkt tillfälle att sätta på packningarna nu, då är det klart att montera resten från utsidan efter vattenfyllning. Har du valt rostfria delar görs detta i efterhand. 31

32 9.6 GAVELTRAPPA - MONTERING AV LINER, VATTENFYLLNING Montering i snäpp-in-listen När nu linern är utvikt i poolen, kontrollera att linerns hörn ligger ungefär centrerat på golvet. Om det underlättar så kan man tillfälligt hänga linern i snäpp-in-listen på ett par ställen runt poolen. Det är enkelt att ta loss den igen, så länge man inte påbörjat vattenfyllning. Följ linerns hörn på golvet upp till fästlisten och kroka i linern i snäpp-inlisten. Det underlättar monteringen om alla fyra hörnen på linern krokas i så att linern hänger centrerad. Man brukar kunna förskjuta linern lite i sidled, om den har hamnat snett. Häng i hela linern runt om i listen. Känn på hörnen så linern hänger rätt. Om linern har mosaik-mönster är det mycket enkelt att se så mosaikrutorna i hörnen livar med ovankanten och hänger rakt. När samtliga fyra hörn hänger på plats, så kan man använda en cm lång bit av låslisten, som levererats med poolen. Den trycker man in i glipan mellan linern och listen i varje hörn. Då blir linern fixerad och kan inte glida ur spår efter att den är inpassad. Låslisten är ett bra hjälpmedel under vattenfyllningen och man kan lämna kvar den där permanent. Vattenfyllningen När linern nu hänger i snäpp-in-listen runt hela poolen och man har försäkrat sig om att lampor, inlopp och bräddavlopp är klara, så är det dags att förbereda för vattenfyllning. Använd de medföljande sandsäckarna till reningsverket som vikter för att fixera linern i trappstegen under vattenfyllningen. Tejpa igen eventuella hål på påsarna för att undvika sand i poolen. (Det går fint att dammsuga upp senare, med exempelvis en automatisk poolstädare eller medföljande dammsugare). Alternativt lägg sandsäcken i en soppåse, tejpa då påsen tight kring säcken, för att undvika en för stor och klumpig vikt. Sträck upp linern så att den ligger ungefär som den skall i varje trappsteg. Tillsvidare räcker det att nedersta trappstegets framkant blir riktigt. Tips! Vid mosaikmönstrad liner så kan man följa mönstret från var sida på nedersta stegets trappnos. Leta upp skarven i hörnet på linern, längst in vid väggen, då är det enkelt att följa den mosaikrutan hela vägen längs nedersta steget. Efter att ha lagt linern så den nedersta linjen ligger rakt, lasta de 4 sandsäckarna på nedersta steget. En säck längst in i varje hörn, samt de 2 andra jämt fördelade längs steget. Nu är det nedersta steget klart för vattenfyllning. Kontrollera med jämna mellanrum att linjen hålls. När vattnet i poolen når cm höjd är det mycket svårt att ändra position på linern på nedersta steget. Vrid på vattnet och påbörja fyllningen. Finns det tillgång till varmvatten så är det enkelt att få en slät botten. Linern får dock, under inga omständigheter utsättas för hetvatten, då den kan skadas. Spola med slangen och känn på vattnet regelbundet för att bedöma temperaturen. Är det lite kallare ute så kan man vrida upp vattentemperaturen till C. Känn av vattentemperaturen på botten av poolen, där skall den helst inte stiga över C. 32

33 9.7 GAVELTRAPPA - MONTERING AV LINER, VATTENFYLLNING Tips! Stövlar kan användas, då bör en rejält stor filtsula tejpas på stövelsulan för att inte skada linern. Alternativt vadarstövlar för flugfiske, de finns med färdig pålimmad filtsula i botten för att inte vara hala på berg. Dessa är mycket lämpliga att använda när poolvattnet är kallt. Eller så kan du tejpa soppåsar kring benen och använda stövlar. Kontrollera hörnens position igen. Sätt foten på sömmarna utmed poolväggarna och känn att avståndet är ungefär lika långt ut till väggen runt hela poolens golv. Vid gaveltrappan kan man tillåta att hörnet går lite närmre ut i hörnet. Det är viktigt att linern får en lagom rundning mot trappan, den kommer sedan att tryckas in av vattentrycket. Det skall i detta läge vara svårt att trycka in ett finger i hörnet och nå ända ut i poolens hörn. Det skall kännas som att linern är lite för liten och det får vara en radie ut i hörnet. Hörnen kan se skrynkliga ut tillsvidare, det kan dröja till cm vattenhöjd innan de fixar till sig. Släta ut vecken på poolbotten. Antingen genom att försiktigt stryka med fötterna, eller liggandes på alla fyra och stretcha ut vecken mot väggarna. Linern ska vara helt slät när vattennivån når 5 cm, efter det så är vattentrycket för hårt för att man ska kunna korrigera skrynkligheter. Håll koll på trappsteget under tiden så att linjen på trappsteget håller sig och inte halkar ner. Gå vidare med att fokusera på trappstegen. Låt vattnet passera med minst 10 cm på det första trappsteget så att det passerar sandsäckarna. Släta ut trappsteget, flytta sedan upp sandsäckarna en våning till nästa trappsteg. Upprepa sedan proceduren med nästa steg. Leta upp svetssömmen vid väggen, där vinkeln till trappnosen finns. Placera linern snyggt i hörnet och lägg på en sandsäck, sträck upp linern hela vägen bort till andra änden på steget. Placera ut sandsäckarna jämnt utmed steget. Se till att dra upp linern lite mot nästa steg. Lämna en liten radie vid övergången från trappsteget och väggen mot nästa steg. Inte riktigt så mycket som man vill ha mellan poolbotten och vägg, men en liten luftspalt inne i steget på 2-5 cm blir bra. Radie vid övergång 33

34 9.8 GAVELTRAPPA - VATTENFYLLNIG När vattennivån når 3-10 cm under lamporna, så skall de monteras. Se kapitel Avslutande montering i monteringsanvisningen för poolen. När lamporna är monterade och klara, så kan vattenfyllningen fortsätta. Upprepa proceduren med trappstegen. Sträck linern så det bildas en radie, släta ut trappsteget, flytta upp sandsäckarna. Under tiden som ni vattenfyller kan ni passa på att justera linern på trappstegen. Man kan behöva trycka lite med sandsäckarna för att få duken att lägga sig rätt. Borsta ut eventuella rynkor och veck på de steg som ligger under vatten. Bevaka stegen under fyllningens gång. Skulle mönstret på linern hamna något snett, så går det att dra med handkraft för att rätta ut innan vattendjupet blir för stort. Man kan få bort eventuella snevridningar genom att kompensera detta med hålkilen, alltså luftspalten/radien mellan trappstegen, justera det som behövs där. Se även till att trycka ut linern uppe på stegen mot väggarna, så att rundningarna där blir fina. Man kan behöva gå ner i vattnet och trycka linern in i hörnen på trappan för att det inte skall uppstå några veck där. Har man möjlighet att släppa på lite varmvatten i trädgårdsslangen så kan man spola lite försiktigt då och då i stegen i trappan så att man kan trycka alltsammans ordentligt. Upprepa dessa steg tills poolen är fylld. Montera inlopp och breddavlopp när vattenytan är så nära som möjligt. Innan montering, kontrollera att linern är tillräckligt intryckt och att det ser snyggt ut. Om ni behöver justera någonstans, så kan detta göras genom att tappa ur/sänka vattnet till lämplig höjd. När inloppen är utskurna och monterade så går det dock inte längre att korrigera. Använd de medföljande sandsäckarna till reningsverket som vikter för att fixera linern i trappstegen under vattenfyllningen. 34

35 10. BOTTENMATTA OCH FÖRSEGLING AV SKARVAR 1. Sätt en remsa av medföljande byggtejp och försegla samtliga skarvar på väggelementen. (Även hörnen) Tejpa också skarvarnarna längs bottenprofilen och topprofilen med 2 lager tejp för att döva den skarpa kanten emot linern. Tejpa skarvar mellan element och topprofil med 2 lager tejp Klämlist trappa Tejpa elementskarvar med 1 lager tejp Tejpa skarvar mellan element och bottenprofil med 2 lager tejp Tejpa skarvar mellan trappa och bottenprofil med 2 lager tejp VIKTIGT! Före läggning av bottenmatta, rengör och dammsuga noggrant poolen invändigt. Kontrollera att det är fritt från småsten och betongrester, metallspån och andra föroreningar. Själva bottenmattan läggs ut enligt följande procedur: 1. Rulla ut bottenmattan på betongplattan. 2. Eventuella skarvar läggs kant mot kant och fixeras med textil- eller silvertejp. 3. Bottenmattan ska ej ligga mot poolväggen. Lämna en glipa på 1-3 cm runt hela poolen. 35

36 11.1 LINER VIKTIGT! Använd skor med mjuk och slät gummisula vid arbete med poollinern. Lämpligast är att vara barfota eller köpa ett par vadarstövlar med filtsula. Vi rekommenderar ABU Garcias vadarstövlar. VIKTIGT! Undvik att låta linern hänga i starkt solljus en längre tid utan att komma igång med vattenfyllningen! Tänk på att plåt-stegen i en gaveltrappa kan bli grader varma i direkt solljus. Lägg en pressening som solskydd över trappan tills den svalnat innan linern läggs på. VIKTIGT! Före det att liner installeras, se till att alla packningar som ska vara på plats är på plats. (självhäftande packningar för inlopp, lampor och bräddavlopp) Poollinern ska monteras enligt följande förfarande: 1. Låt linern ligga kvar i den skyddande kartongen tills den precis skall lyftas in i poolen och hängas i. Förvara alltid linern i inomhustemperatur fram till 10min innan den skall hängas i poolen. Den får absolut inte ligga framme i direkt solljus i kartongen, då plasten kan smälta av värmen. Den skall heller inte ha förvarats kallt då veck och skrynklor kan bli mycket svåra att få bort. Det är alltid kundens ansvar att linern förvarats inomhus fram till monteringstillfället. 2. Öppna kartongen försiktigt och lyft i linern i sin skyddande plastsäck ner i poolstommen. Damsug rent och torka av ev smuts som följt med ner i poolen med emballaget. Lägg linern i poolens mitt och rulla ut den mot sidorna. Placera den så att den överensstämmer med poolens form, dvs att hörnen blir centrerade. Detta kan man sen finjustera när linern är upphängd. 3. Vik upp väggsidorna och börja att hänga upp linern i snäpplisten. Lokalisera linerns hörn nere vid golvet och följ mönstret upp till ovankanten för att få linerns ovankant mitt för hörnen. Börja gärna hänga linern i ett hörn och fortsätt att fästa linern i spåret på snäpplisten längs sidorna runt poolen. Blir det snett är det enkelt att dra/ skjuta linern i sidledd, det går också att hänga av linern enkelt och börja från början, om man exempelvis vänt linern åt fel håll.speciellt viktigt när linern beställts med invändig gaveltrappa, då är linern formad utefter trappans steg, och passar alltså bara åt ett håll. Vid gaveltrappa så börja alltid hänga i linern vid trappans sida, se till att linern monters ordentligt fast i hörnen. Vid kall väderlek eller om linern är kall, så kan den vara lite hård att trycka in i hörnen. Duscha då linern i hörnet med 3-5 liter varmt vatten (40-45 grader) med vattenkanna, hink eller trädgårdsslang. Då blir linern mjuk direkt, och är mycket enkel att stretcha ut i hörnen och trä i ordentligt. Upprepa med varmt vatten tills linern sitter på plats i alla 4 hörnen. Så fort den är intryckt ordentligt så sätt i den vita gummilisten som vi kallar för låslist. Då håller sig linern på plats och kan inte glida ur. 36

37 11.2 HÄNGA FAST LINER Snäpp-in-list Snäpp-in-list Liner Liner Liner 4. Kontrollera att poollinern inte är vriden, dvs att alla 4 hörnen stämmer med hörnen nere vid golvet. Kontrol lera också att linern är centrerad i poolen. Känn med handen utefter nedkanten av poolväggen. Det ska vara ungefär samma avstånd mellan liner och poolvägg på kortsida/kortsida och långsida/långsida. 5. VIKTIGT! Bifogat i leveransen kommer den vita gummilisten (låslisten) som ska kapas i 4 st bitar. Bitarna ska användas för att hålla linern kvar i poolens hörn. Efter det att poollinern är intryckt i hörnen, så kläm dit en bit gummilist i varje hörn. In i springan övanför linern 6. VIKTIGT! Vid romersk trappa så måste man säkra att linern inte hoppar ur snäpplisten vid trappan. Ta hjälp av två skruvtvingar så linern siter kvar under vattenfyllningen tills trapplisterna skruvats fast. 37

38 14. Polkungens reningsverk Reningsverk Saphir 110 inkl. Eco Light UV-C rening och Minimaster 38

39 15. Sandfilter - montering 39

40 16. Anslutningspaket - PVC 40

41 17. Värmepump Eco INVERTER inkl. by-pass 41

42 18. Värmepump Ecoheat inkl. by-pass 42

43 19.1 UV-Rening Eco Light - montering 43

44 19.2 UV-Rening Eco Light - montering 44

45 20. PVC -Liminstruktion 45

46 21. Cirkulationssystem med värmeväxlare Nedan visas principskiss för cirkulationssystem med värmeväxlare. Inlopp Bräddavlopp Reningsverk Till avlopp Värmeväxlare - Bifogade gummimuffar och slangklämmor används för att montera värmeväxlare direkt mot PVC-rör. Använd medföljande konsoler för montering av värmeväxlare mot vägg. - Vid montage ovanför poolens vattenyta så ska rören läggas i en loop för att undvika att värmeväxlaren självdräneras. VIKTIGT! Det ska alltid finnas en kulventil installerad på cirkulationssystemets sugsida, dvs före pump samt en efter på reningsverkets trycksida. Se till att kulventilen monteras i rätt flödesriktning, markering för detta finns på ventilkroppen. Vattenyta Slangklämma Ingående vatten Utgående vatten Utgående vatten Ingående vatten Vattenyta PVC-rör Gummimuff Montering ovan vattenyta Montering under vattenyta Installation 46

47 23. Cirkulationssystem med Minimaster Nedan visas principskiss för cirkulationssystem med Minimaster. Inlopp Bräddavlopp Minimaster Mätvatten till minimaster Reningsverk Mätvatten från minimaster Till avlopp Doserpump ph/syra ph Min 0,5 m CL Doserpump klor Uppvärmning Läs specifik manual för Minimaster före installation. VIKTIGT! Det ska alltid finnas en kulventil installerad på cirkulationssystemets sugsida, dvs före pump samt en efter på reningsverkets trycksida. Se till att kulventilen monteras i rätt flödesriktning, markering för detta finns på ventilkroppen. 47
