1 Produktdata Compact p by Nilan Bostad Passiv värmeåtervinning Aktiv värmeåtervinning <300 m 3 /h <83 l/s Komfortvärme Komfortkyla Produktion av varmvatten Uppvärmning

2 FrAmtidens ventilationsoch värmelösning Compact P är vårt senaste tillskott av energieffektiva ventilations-och värmesystem utvecklat för framtidens bostäder. Anläggningen kan användas i alla typer av lågenergi- och passivhusbostäder, men kan även med fördel användas i vanliga hus eller lägenheter med måttlig energiförbrukning. Modulsystem med flera lösningar Compact P är modulbaserad och erbjuder därmed inte bara en utan flera lösningar. Anläggningen kan byggas ihop med olika typer av uppvärmningsenheter - markvärmepump, uteluftsvärmepump eller elpanna. Alla är fullt integrerbara i Compact P, antingen som en kompletterande eller som en helhetsvärmelösning. Compact P kombinerar upp till fem funktioner: med aktiv och passiv värmeåtervinning, komfortvärme, komfortkyla, produktion av varmvatten och uppvärmning av ditt hem. Effektivitet i absolut toppklass Compact P är utrustad med den senaste tekniken innehållande både en högeffektiv motströmsväxlare och en specialkonstrurerad reversibel värmepump som utnyttjar energin i frånluften. Totalt sett har den en prestanda som ligger i absolut toppklass. Med en passiv motströmsvärmeväxlare med en temperaturverkningsgrad på upp till 95% i kombination med en värmepump, säkerställs en hög tilluftstemperatur och låga kostnader för varmvattenproduktion. De integrerbara markvärmepumparna är konstruerade med den senaste kompressortekniken, som ser till att värmeavgivningen hela tiden anpassas till behovet i hemmet. Fläktarna är högeffektiva EC kammarfläktar, som är utvalda för att prestera optimalt med högsta energieffektivitet. Frisk luft året runt Luften filtreras av ett standardfilter i klass G4, som är gjort med största möjliga yta för att säkerställa minsta möjliga tryckfall över filtert. Pollenfilter klass F7 finns som tillval. Fördelar i överflöd Den kompakta designen och alla funktioner samlade i en enhet säkerställer ett minimalt platsbehov och en snabb och enkel installation. Den senaste tekniken och komponenter av hög kvalitet säkrar inte bara ett optimalt inneklimat, utan också låga årliga driftskostnader och är därför en sund investering på alla områden. 2

3 Komponenter och tillbehör Compact P by NILAN Standardkomponenter Compact P Compact P UVP Compact P GEO Automatisk 100 % bypass Filter G4 180 liters behållare med tillsatsvärme Fuktgivare Styrutrustning CTS 602 Offeranod med alarmfunktion Filtervakt Hermetiskt stängd kylkrets Inbyggt vattenlås Integrerad cirkulationspump (utedel) 50 liters buffertbehållare Eltillsats 2x2 kw Smutsfilter (centralvärmekrets) Värmepumpsmodul utedel (luft/vätska) Fläkt (utedel) Tryckexpansionsbehållare (centralvärmekrets) Manometer (centralvärmekrets) * Säkerhetsventil (centralvärmekrets) * Styrutrustning LMC 223, värmepump Variabel kompressor Värmepumpsmodul (vätska/vätska) Integrerad brinepump Säkerhetsventil (brinekrets) Miljöpressostat (brinekrets) Tryckexpansionsbehållare (brinekrets) Eltillsats 2 kw Automatisk luftningsventil (brinekrets) Automatisk luftningsventil (centralvärmekrets) * Levereras separat för externt montage för GEO 6 Tillbehör CO 2 sensor Pollenfilter (F7) Solspiral Kylfunktion, Compact P Cirkulationsrör för tappvarmvatten Blandningsventil för varmvatten 3

4 Compact P Passiv värmeåtervinning Aktiv värmeåtervinning Produktion av varmt hushållsvatten Komfortkyla Komfortvärme Produktbeskrivning Compact P är en energieffektiv inneklimatlösning för bostäder med ett ventilationsbehov på upp till 300 m 3 /h. Compact P kan användas i alla typer av lågenergihus, standard enfamiljshus, lägenheter och mindre kontorsytor, där man önskar en enkel installation och där fokus är riktat mot ett optimalt inneklimat och en minimal energianvändning. Compact P är i standardutförande försedd med integrerad CTS 602-styr och användarpanel, G4-filter, motströmsvärmväxlare, 180 liters-behållare med tillsatsvärme, 100 % bypass-spjäll samt Mått Samtliga mått är i mm. effektiva EC-fläktar. Fläktarna ger en konstant luftmängd och är reglerbara i fyra steg (0-100%). Anläggningen har inbyggd automatisk avfrostningsfunktion, fuktstyrning och indikering för filterbyte. Tekniska specifikationer Dimensioner (B x D x H) Vikt 900 x 610 x mm 202 kg 120 Hölje Aluzink stålplåt, vit pulverlack RAL9016 Max luftflöde (100 Pa) Värmeväxlartyp Fläktar Filterklass Eltillsats (tappvarmvatten) 300 m 3 /h, 83 l/s Motströmsväxlare i plast EC, varvtalskonstanta Standard G4 1,5 kw Temperaturverkningsgrad (180 m3/h)* 85% Anslutningsspänning Startström Kanalanslutningar 230/10/50 Volt/Amp/Hz 9 Amp Ø160mm 2065 Volym varmvattenbehållare 180L VS-anslutningsdimension 3/4 * Enligt EN Avluft 2. Frånluft 3. Tilluft 4. Uteluft

5 Projekteringsdata Compact P by NILAN Kapacitet 400 Max tryck-kapacitet, P t,ext, som funktion av q v. SEL-värden enligt EN är för standardaggregat med G4-filter och utan för- eller eftervärmare. P t, ext [Pa] Max Pa SEL-värdena innehåller aggregatets totala elförbrukning till fläktar inkl. styrutrustning med 40% avdrag för kondensor/ förångare enligt BE10. Konverteringsfaktor: J/m 3 = 1/3.600 x Wh/m 3 eller 1 W/m 3 /h = 3600 J/m J/m J/m J/m q [m 3 /h] q v [m 3 /h] Tappvarmvatten Tappvolymen i liter V max [L] från Compact P behållare som funktion av tapptemperatur t [C ] och behållartemperatur vid 40, 50 och 60 C. V max [L] C t 50 C t C t , ,5 45 t [ C] [ºC] Värmeeffekt tilluft Värmeeffekt Q c [W] som funktion av q v [m 3 /h] och utelufttemperatur t 21 [ C]. Enligt EN 14511, t11=21 C (frånluft) m 3 /h Värmeeffekt är det bidrag till rumsuppvärmningen som friskluften tillförs genom Compact P till tilluften. sförlusten är den värmeeffekt som förloras utan värmeåtervinning vid det givna luftflödet. Q c [W] m 3 /h m 3 /h 220 m 3 /h m 3 /h m 3 /h t 21 [ C] sförlust Luftflöde 5

6 Projekteringsdata COP luft-luft Värmeeffektfaktor COP [-] tilluft som funktion av utetemperatur t 21 [ C] och luftflöde q v [m 3 /h] enligt EN14511 vid en rumstemperatur t 11 = 21 C. COP [-] Cop [-] 8,0 7,5 7,0 6,5 6,0 5,5 5,0 4,5 4,0 3,5 3, m 3 /h 179 m 3 /h 98 m 3 /h t [ C] t 21 [ C] COP luft-vatten 1200 COP 4,00 Värmeeffektfaktor COP [-] och värmeeffekt Q w på tappvarmvatten som funktion av luftflöde q v [m 3 /h] vid en behållartemperatur på 41 C och rumstemperatur t 11 = 20 C, utetemperatur t 21 = 20 C enligt EN Q w [W] Effekt Effekt 3,80 3,60 3,40 3, , , q [m 3 /h] q v [m 3 /h] 2,60 Ljuddata Ljuddata är för q v = 210 m 3 /h och P t, ext = 100 Pa enligt EN för omgivning och EN 5136 för kanaler. Ljudeffektnivån L WA faller med fallande luftflöde och fallande mottryck. Ljudtrycksnivån L pa på ett givet avstånd är beroende av de akustiska förhållandena på installationsplatsen. Ljudeffektnivå (L wa ) Oktavband Hz Omgivning db(a) Tilluft db(a) Frånluft db(a) Total ±

7 TILLBEHÖR Compact P by NILAN Med rätt tillbehör kan du öka funktionaliteten i din anläggning. Välj mellan ett brett sortiment av utrustning som utnyttjar Compact P anläggningens stora potential till fullo. NilAIR Ett enkelt och flexibelt kanalsystem som fördelar luften i bostaden med ett minimalt platsbehov. NilAIR kan monteras i golv, vind eller vägg. El-eftervärmare Med en el-eftervärmare kan temperaturen på luften som tillförs bostaden ökas ytterligare. El-eftervärmaren är för inbyggnad i kanalsystemet. EM-box Med en EM-box som tillval kan kökskåpan användas till mer än utsugning. Den kan också användas till effektiv värmeåtervinning och ventilation, så att du utnyttjar dess fulla pontential. Pollenfilter Med ett pollenfilter undgår du att få in pollen i hemmet vid ventilation. El-förvärmare Med en el-förvärmare värms uteluften upp före det att den kommer in i anläggningen. Därmed undgår man avfrostning av anläggningen som medför effekttapp. El-förvärmaren är för inbyggnad i kanalsystemet. CO 2 -givare Med CO 2 -givare monterad kan ventilationshastigheten förprogrammeras med CTS 602 för att köra högre ventilationsnivå vid en hög CO 2 -halt i frånluften. CO 2 -nivån är programerbar. 7

8 Compact P UVP Passiv värmeåtervinning Aktiv värmeåtervinning Produktion av varmt hushållsvatten Uppvärmning Komfortkyla Komfortvärme Produktbeskrivning Compact P UVP lösningen har samma fördelar och funktioner som Compact P, men har även en luft/vatten värmepump integrerad med anslutning till vattenburen golvvärme eller lågtemperaturradiatorer för centralvärme. Lösningen består av en integrerad innedel i Compact P samt en utedel, som är enkel att ansluta. De bästa komponenterna är använda för att säkerställa en stabil och tyst drift, samt ett högt COP-värde och kapacitet, även under mycket kalla dagar. Alla invändiga komponenter är monterade inne i Compact P skåpet, den tar inte ytterligare plats inne i huset. Tekniska specifikationer COP Dimensioner (B x D x H) Vikt innedel Vikt utedel 862 x 477 x mm 35 kg 125 kg Utelufttemperatur [ C] Värmeeffekt* [kw] 4,26 5,46 7,37 Elektriskt effektupptag [kw] 1,54 1,61 1,69 Max luftflöde m 3 /h COP* 2,8 3,4 4,4 Effekt värmepump Bufferttank (integrerad) Eltillsats Anslutningsspänning Köldmedie 5 kw 50 L 2x2 kw 3x400/12,5/50 Volt/Amp/Hz 3 kg (Typ: R407C) *Enligt EN vid framledningstemperatur 35 C och m 3 /h Ljud Avstånd till utedel (meter) LpA db(a) VS-anslutningsdimension 1 Omgivningsstemperatur -20/+50 C COP vid radiatordrift* 2,7 COP vid golvvärmedrift* 3,4 *COP enligt Energistyrelsen, Danmark Årsarbetstal Nominell utetemperatur [ C] Framledningstemperatur [ C] Temperaturdifferens [ C] 4/7 4/7 4/7 4/7 Temperaturgräns för uppvärmning [ C] Årsarbetstal (luft/vatten) 4,0 3,8 3,9 3,6 Enligt VDI

9 Mått Samtliga mått är i mm. Compact P by NILAN Innedel Compact P UVP Front 1. Integrerad cirkulationspump innedel-utedel 2. Bufferttank 50 liter 3. Eltillsats 2 x 2 kw 4. Tryckexpansionsbehållare (centralvärmekrets) 5. Manometer (centralvärmekrets) 6. Säkerhetsventil 2,5 bar (centralvärmekrets) 7. Smutsfilter 8. Anod Botten 1. Framledning centralvärme 2. Framledning UVP-utedel 3. Returledning UVP-utedel 4. Returledning centralvärme 3 4 Utedel till Compact P UVP Framledning centralvärme 2. Returledning centralvärme 9

10 Compact P GEO Passiv värmeåtervinning Aktiv värmeåtervinning Produktion av varmt hushållsvatten Uppvärmning Komfortkyla Komfortvärme Produktbeskrivning Compact P GEO lösningen har samma fördelar och funktioner som Compact P, men har även en 3 eller 6 kw markvärmepump (JVP3 & GEO6) integrerad med anslutning till vattenburen golvvärme eller lågtemperaturradiatorer för centralvärme. JVP pumparna är en ny modell, som är speciellt anpassade till moderna lågenergihus med förhållandevis begränsat uppvärmningsbehov. Tack vare den variabla kompressorn spänner pumparnas kapacitet från 1,5-3 kw respektive 2-6 kw. Det gör Compact P GEO till en långt mer effektiv och energivänlig lösning jämfört med traditionella värmepumpar med en konstant effekt. Eftersom effekten regleras variabelt använder pumpen aldrig mer energi än nödvändigt, vilket ger en mycket hög SCOP på 4,46. Det innebär också att eltillsatsen endast används i undantagsfall - även i perioder med mycket kallt klimat. Den kompletta markvärmepumpen är monterad inne i Compact P skåpet, så den tar inte upp ytterligare plats i hemmet. COP - JVP 3 6,0 COP enligt EN14511 vid 100% kapacitet (3.0 kw) för 0/35 C brine/vatten och flöde brine 0.66 m 3 /h (0.19 l/s) och vatten 0.52 m 3 /h (0.14 l/s). Brine 30% ethylenglykol. För kurvorna 0/25 C, 0/35 C och 0/45 C är flödet konstant svarande till 0/35 C 100% och framledningstemperaturen samt brinetemperaturen till förångaren är konstant enligt EN COP [-] 5,0 4,0 3,0 2,0 1,0 0,45 o c o 0,25 c o 0,35 c Värmeeffekten P H är proportionell mot kompressorns varvtal. 0,0 1,0 1,5 2,0 2,5 3,0 3,5 4,0 P H [kw] COP - GEO 6 6,0 COP enligt EN14511 vid 100% kapacitet (6.0 kw) för 0/35 C brine/vatten och flöde brine 1.4 m 3 /h (0.39 l/s) och vatten 1.0 m 3 /h (0.29 l/s). Brine 30% ethylenglykol. För kurvorna 0/25 C, 0/35 C och 0/45 C är flödet konstant svarande till 0/35 C 100% och framledningstemperaturen samt brinetemperaturen till förångaren är konstant enligt EN COP [-] 5,0 4,0 3,0 2,0 1,0 0,25 o c o 0,35 c o 0,45 c Värmeeffekten P H är proportionell mot kompressorns varvtal. 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 P H [kw] 10

11 Compact P by NILAN Specifikationer JVP 3 GEO 6 Dimensioner (B x D x H) Integrerad i Compact P 580 x 300 x mm Integrerad i Compact P 550 x 300 x mm Vikt 55 kg 55 kg Styr LMC 223 LMC 223 Kompressor variabel hastighet Ja (40-100%) Ja (30-100%) Temperaturkrav placering, rumstemperatur 5 C 35 C 5 C 35 C Spänning och anslutning 400/230V 2L+N+PE, 50Hz / 400/230V 2L+N+PE, 50Hz / 230V L+N+PE, 50 Hz Säkring 13A/20A 16A Startström, I max, Start 14A 14A Standby elförbrukning 2.5 W 2.5 W Eltillsats 1 x 2 kw 1 x 2 kw Märkeffekt brinepump (max/min). A-pump 87/6 W 87/6 W Märkström brinepump (max/min). A-pump 0.7/0.06 A 0.7/0.06 A Köldmedie typ R410A R410A Köldmedie mängd 0.7 kg 1.2 kg Pressostat lågtryck (on/off) 2.2/3.4 barg 2.2/3.4 barg Pressostat högtryck (on/off) 42/33 barg 42/33 barg Frostskyddsmedie Ethylenglykol/vatten Ethanol/vatten Ethylenglykol/vatten Ethanol/vatten Frostsäkring, brine -20 C -18 C -20 C -18 C Designtryck brine-/centralvärmesida 4/4 bar 4/4 bar Öppningstryck säkerhetsventil brine-/centralvärmesida 3.5/2.5 bar 3.5/2.5 bar Expansionsbehållare brine-/centralvärmesida 3/3 liter 8/8 liter Förtryck expansionsbehållare 0.5 barg 0.5 barg Miljöpressostat brine, läckagelarm (on/off) 0.6/1.1 barg 0.6/1.1 barg Värmeeffekt P H med variabel kompressor kw 2-6 kw Centralvärme, framledningstemperatur, driftsområde 25 C 45 C 25 C 45 C Brinetemperatur till förångare, driftsområde -5 C 20 C -5 C 20 C Centralvärme nominellt flöde vid max. P H,vatten dt=5 C 0.52 m 3 /h (0.14 l/s) 1,0 m 3 /h (0.29 l/s) Centralvärme tryckfall kondensor vid nominellt flöde ca. 10 kpa 15 kpa Centralvärme anslutning 3/4 3/4 Brine nominellt flöde vid max. P H, brine dt=3 C 0.66 m 3 /h (0.19 l/s) 1.4 m 3 /h (0.39 l/s) Brine tryckfall förångare vid nominellt flöde ca. 10 kpa 15 kpa Brineanslutning 3/4 1 COP 0/35 C vid max. P H, iht. EN14511:2012 med brine/vatten dt=3/5 C 3.2 (P H max 3 kw) 3.4/3.9 (P H max 6/3 kw) EHPA testad och godkänd N/A Ja* SCOP testad enligt EN14825:2012** N/A 4.46 JAZ*** /4.4 (P H max 6/3 kw) Ljudeffektnivå L WA vid 100% värmeeffekt 0/35 C 51 db(a) 51 db(a) Ljudeffektnivå L WA vid 50% värmeeffekt 0/35 C 44 db(a) 44 db(a) Ljudtrycksnivå L pa i 1 m vid 100% värmeeffekt 0/35 C 40 db(a) 40 db(a) Ljudtrycksnivå L pa i 1 m vid 50% värmeeffekt 0/35 C 33 db(a) 33 db(a) *) Klarar EHPA Test Regulations vers. 1.4, med max. effekt 3 kw vid 0/35 C enligt EN14511:2012 **) SCOP (Sesonal COP) är för låg temperaturanvändning, genomsnittligt klimat, variabel frånluftstemperatur, fast flöde ***) JAZ enligt VDI 4650 vätska-vatten 0/35 C Ljuddata enligt EN12102 och EN ISO

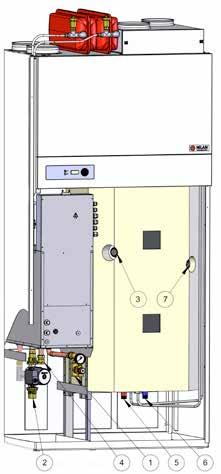

12 Mått Samtliga mått är i mm Front 1. Returledning från brine 2. Framledning till brine 3. Anod 4. Returledning centralvärme 5. Varmt vatten Compact 6. Kallt vatten Compact 7. Tillsatsvärme Front Frontseite 7 Botten 1. Returledning från brine 1 2. Framledning till brine 3. Framledning centralvärme 4. Returledning centralvärme 2 5. Varmvatten ut Kallvatten in Anslutning för cirkulationsrör 8. Framledning solspiral (tillbehör) 9. Returledning solspiral (tillbehör)

13 Compact P GEO 6 SHW Produktbeskrivning SHW-behållaren är en 250 liters-varmvattenbehållare med möjligt att producera varmvatten från överskottsvärmen inbyggd solspiral och värmepumptillsatsspiral, från en GEO 6 värmepump och eventuellt ackumulera som kan anslutas till alla Compact P lösningarna. energin från solvärmeanläggningen. Lösningen är idealisk till familjer med en stor varmvattenförbrukning. SHW behållaren är förberedd för montage av temperaturgivare för extern solvärmestyrning. Solspiralen GEO 6 värmepumpen används för förvärmning av är konstruerad för solvärmeanläggningar med solfångare tappvarmvattnet i SHW behållaren till C (via på ca. 4 m 2. Skumisoleringen av behållaren medför minimala 3-vägsventil och temperaturgivare i toppen av SHW en och värmeförluster från behållaren. LMC223 styren). SHW levereras med en 3-vägsventil som med fördel kan Tappvarmvattnet leds i serie genom SHW behållaren och placeras omedelbart före pumpen för retur av centralvärme. Compact P behållaren på 180 liter. Med denna lösning är det Alla VS- anslutningar är 3/4. Compact P by NILAN Tappvarmvatten Maximal tappvolym V max [L] från Compact P GEO 6 SHW som funktion av tapptemperatur t [ C] och behållartemperatur Compact P vid 40, 50 och 60 C. Behållartemperatur SHW är 45 C V max [L] C t C t 40 C t , ,5 45 Mått Samtliga mått är i mm. SHW-behållare t [ºC] Front 1. Varmt tappvarmvatten 8. Framledning brine 7 8 Botten 1. Varmt tappvarmvatten 2. Kallt tappvarmvatten 3. Framledning solspiral 4. Returledning solspiral 9. Retur centralvärme 10. Returledning brine 11. Varmt vatten Compact Kallt tappvarmvatten 3. Framledning solspiral 4. Returledning solspiral 5. Framledning GEO spiral 6. Returledning GEO spiral 12. Kallt vatten Compact 13. Anod Givaranslutning 6. Stos för varmvattencirkulation 7. Framledning centralvärme 14. Tillsatsvärme 7. Framledning GEO/UVP spiral 8. Returledning GEO/UVP spiral 13

14 PassivhuscertifierAD Som ett av få kompakta ventilations-och värmeåtervinningssystem i världen har Compac P serien från Nilan fått den internationellt erkända passivhuscertifieringen - onekligen ett erkännande av de miljömässiga fördelar som följer av dess höga effektivitet. Certifieringen innebär att Compact P redan är godkänd för passivhus och det finns därför inget behov av ytterligare dokumentation. Det tyska Passivhaus Institut (PHI), som står bakom passivhuscertifieringen, är en viktig aktör i branchen för lågenergihus, inte minst utifrån att institutet skapade passivhuskonceptet. PHI sätter med andra ord standarden för hus som är byggda som passivhus på grund av deras låga energiförbrukning. Institutet är således också trendsättare för kommande EU-krav för lågenergihus. Compact P är passivhuscertifierad genom två certifikat uppdelade utifrån verkningsgrad och uppvärmningsareal. Certifikaten specificerar nedanstående värden för Compact P som bevis på systemets förmåga att få ett passivhus att andas. Se eller ladda ner certifikaten på Certficate Passive House Suitable Component For cool temperate climates, valid until 31. December 2013 Passivhaus Institut Dr. Wolfgang Feist Darmstadt GERMANY Certficate Passive House Suitable Component For cool temperate climates, valid until 31. December 2013 Passivhaus Institut Dr. Wolfgang Feist Darmstadt GERMANY Category: Compact Heat Pump System Manufacturer: Nilan A/S 8722 Hedensted, DENMARK Product name: Compact P (92 m³/h) This certificate was awarded based on the following criteria (limit values*): Thermal : θsupply air 16,5 C Heat Recovery of ventilation system: ηwrg,eff 75% Electric efficiency ventilation system: Pel 0,45 Wh/m³ Air tightness (internal/external): VLeakage 3% Total Primary Energy Ddemand (**): PEtotal 55 kwh/(m²a) Control and calibration (*) Air pollution filters (*) Anti freezing strategy (*) Noise emission and reduction (*) Measured values to be used in PHPP (set point 92 m³/h) useful air flow rates 52 to 120 m³/h Heat Recovery ηwrg,eff = 77% Electric efficiency 0.43 Wh/m³ Air tightness Vleak, internal = 1.0% Vleak, external = 1.1% Frost protection down to -7 C Category: Compact Heat Pump System Manufacturer: Nilan A/S 8722 Hedensted, DENMARK Product name: Compact P (172 m³/h) This certificate was awarded based on the following criteria (limit values*): Thermal : θsupply air 16,5 C Heat Recovery of ventilation system: ηwrg,eff 75% Electric efficiency ventilation system: Pel 0,45 Wh/m³ Air tightness (internal/external): VLeakage 3% Total Primary Energy Ddemand (**): PEtotal 55 kwh/(m²a) Control and calibration (*) Air pollution filters (*) Anti freezing strategy (*) Noise emission and reduction (*) Measured values to be used in PHPP (set point 172 m³/h) useful air flow rates 120 to 205 m³/h Heat Recovery ηwrg,eff = 80% Electric efficiency 0.40 Wh/m³ Air tightness Vleak, internal = 1.0% Vleak, external = 1.1% Frost protection down to -4 C Heating Test point 1 Test point 3 Test point 3 Test point 4 Outside Air Tamb C Temperature Heating Test point 1 Test point 3 Test point 3 Test point 4 Outside Air -3.7 C 2.0 C 6.9 C Tamb C Temperature Thermal Output Heating Heat Pump Ping kw Thermal Output Heating Heat Pump Ping kw COP number Heating Heat Pump COPHeating COP number Heating Heat Pump COPHeating Maximum available supply air temperature with Heat Pump only(*) 33.6 C Hot water Test point 1 Test point 3 Test point 3 Test point 4 Outside Air Tamb C Temperature Total Primary Energy Demand (**) 54.1 kwh/(m²a) Maximum available supply air temperature with Heat Pump only(*) 28.6 C Hot water Test point 1 Test point 3 Test point 3 Test point 4 Outside Air -4.0 C 2.0 C 7.0 C 20.2 C Tamb C Temperature Total Primary Energy Demand (**) 51.4 kwh/(m²a) Thermal Output Heat Pump for ing up storage tank. Thermal Output Heat Pump for reing storage tank COP Heat Pump for ing up storage tank ing up PDHW kw PDHW reing kw ing up COPDHW, Thermal Output Heat Pump for ing up storage tank. Thermal Output Heat Pump for reing storage tank COP Heat Pump for ing up storage tank ing up PDHW kw PDHW reing kw ing up COPDHW, COP Heat Pump for reing storage tank reing COPDHW COP Heat Pump for reing storage tank reing COPDHW Averge storage tank temperature 50.5 C Averge storage tank temperature 50.5 C Specific storage losses 1.63 W/K Specific storage losses 1.63 W/K Exhaust air addition (if applicable) m³/h Exhaust air addition (if applicable) m³/h (*) detailed description of criteria and key values see attachment. (**) for ing, domestic hot water (DHW), ventilation, auxiliary electricity in the reference building, explanation see attachment. (*) detailed description of criteria and key values see attachment. (**) for ing, domestic hot water (DHW), ventilation, auxiliary electricity in the reference building, explanation see attachment ch ch03 14

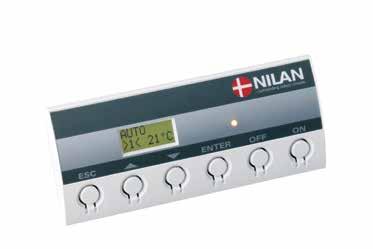

15 Styr Compact P by NILAN Styrningen av Compact P sker med tillhörande CTS 602 användarpanel som möjliggör en lång rad av funktioner, t ex menystyrd användning, veckoprogram, tidsstyrd filtervakt, justering av fläkthastighet, bypass på sommaren (frikyla), styrning av för- eller eftervärmare, felmeddelanden mm. CTS 602 levereras fabriksinställd. Fabriksinställningen är en grundinställning som ska anpassas till de driftsmässiga önskemålen och krav för att uppnå en optimal drift och utnyttjande av anläggningen. Användarpanelen ska placeras torrt och frostfritt minst 1,5 m över golvnivå och minst 0,5 m från hörnor. Undvik att placera panelen på en yttervägg och i zoner med kraftig solinstrålning. Vägledning i användandet av CTS 602 framgår i en separat användarmanual som levereras med anläggningen alternativt laddas ned från nilan.se. LÄs mer Du kan läsa mycket mer om Compact P modellerna i broschyren. Läs eller ladda ner broschyren på 15
