Digitala trafiksätt på HF

Transkript

1 Digitala trafiksätt på HF En presentation av PSK31 och JT65/9 av Anders Rhodin, SM7VRZ SSA SM7-möte, Karlshamn 15/

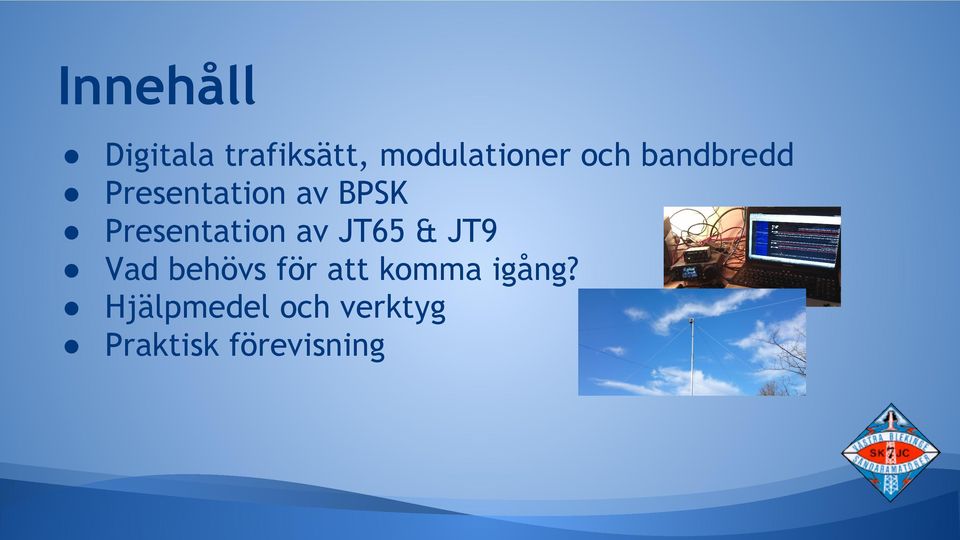

2 Innehåll Digitala trafiksätt, modulationer och bandbredd Presentation av BPSK Presentation av JT65 & JT9 Vad behövs för att komma igång? Hjälpmedel och verktyg Praktisk förevisning

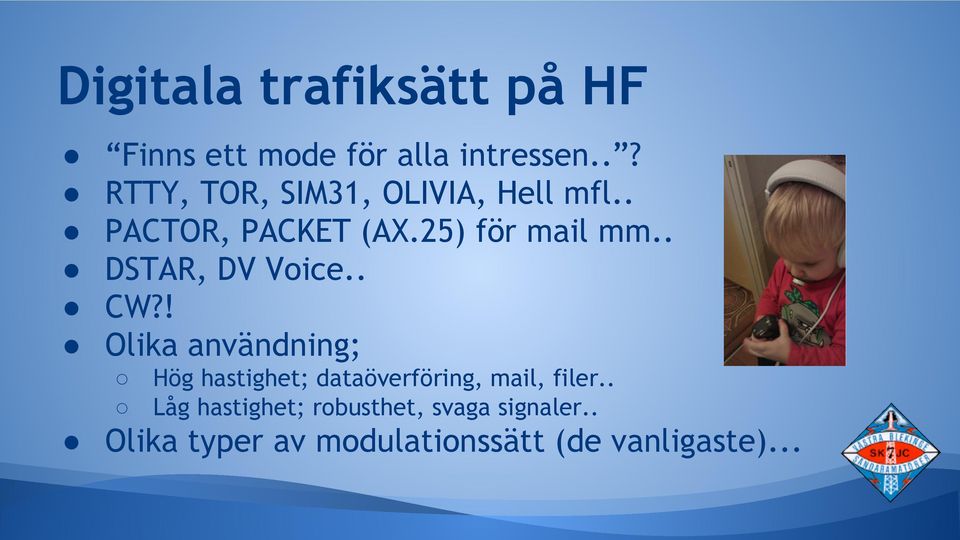

3 Digitala trafiksätt på HF Finns ett mode för alla intressen..? RTTY, TOR, SIM31, OLIVIA, Hell mfl.. PACTOR, PACKET (AX.25) för mail mm.. DSTAR, DV Voice.. CW?! Olika användning; Hög hastighet; dataöverföring, mail, filer.. Låg hastighet; robusthet, svaga signaler.. Olika typer av modulationssätt (de vanligaste)...

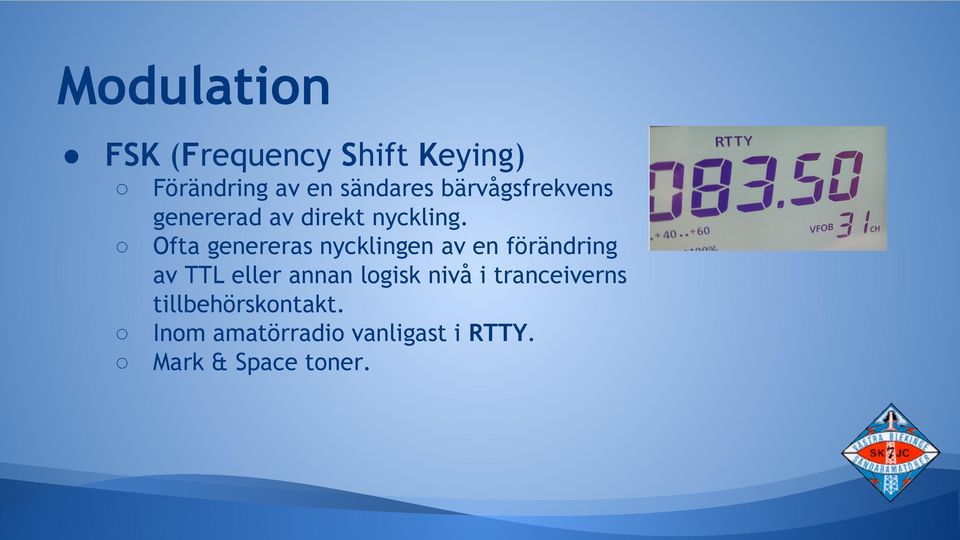

4 Modulation FSK (Frequency Shift Keying) Förändring av en sändares bärvågsfrekvens genererad av direkt nyckling. Ofta genereras nycklingen av en förändring av TTL eller annan logisk nivå i tranceiverns tillbehörskontakt. Inom amatörradio vanligast i RTTY. Mark & Space toner.

5 Modulation AFSK (Audio Frequency Shift Keying) Förändring av en SSB sändares utsända frekvens genererad av en LF signal. Genereras oftast av mjukvara genom ljudkort. Ofta via tranceiverns mikrofonkontakt eller tillbehörskontakt. SSB (USB/LSB) mode eller DIG -mode på moderna transcevirar.

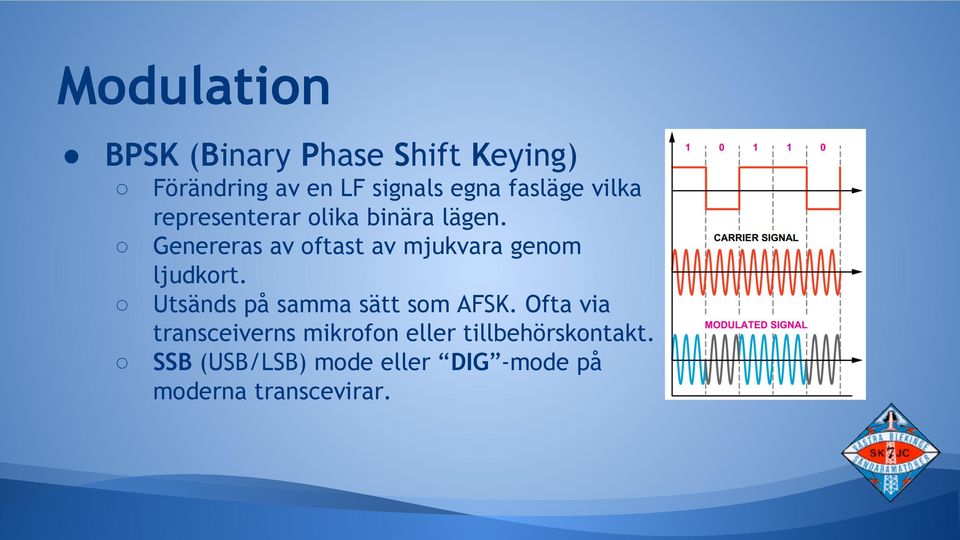

6 Modulation BPSK (Binary Phase Shift Keying) Förändring av en LF signals egna fasläge vilka representerar olika binära lägen. Genereras av oftast av mjukvara genom ljudkort. Utsänds på samma sätt som AFSK. Ofta via transceiverns mikrofon eller tillbehörskontakt. SSB (USB/LSB) mode eller DIG -mode på moderna transcevirar.

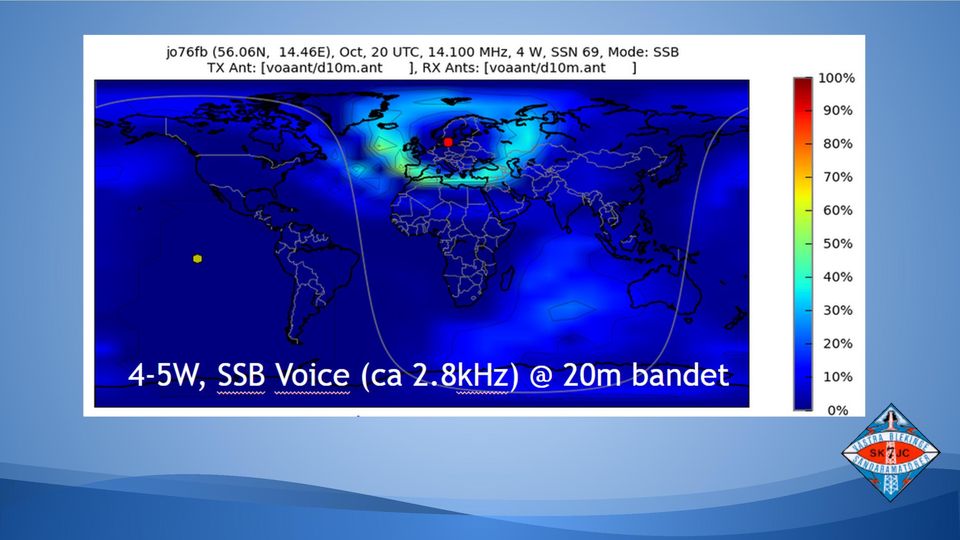

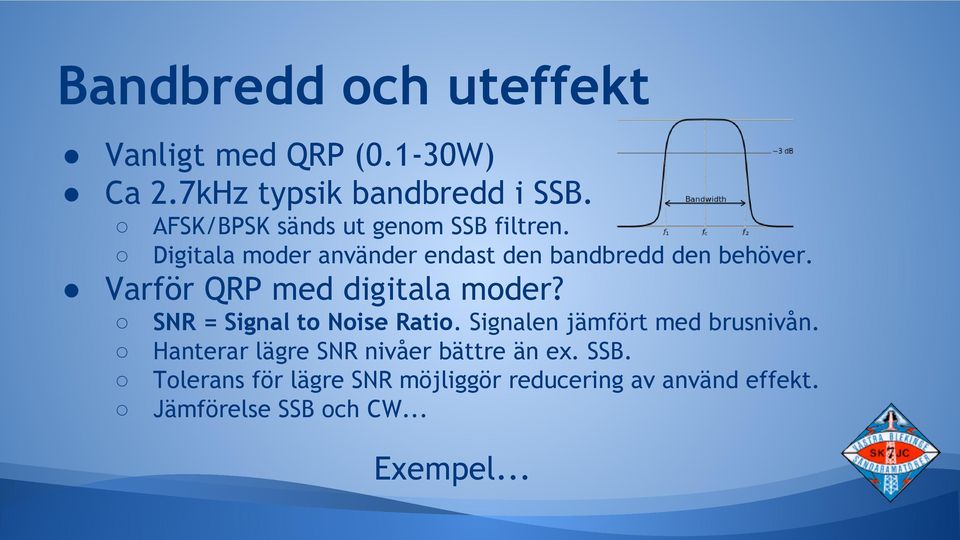

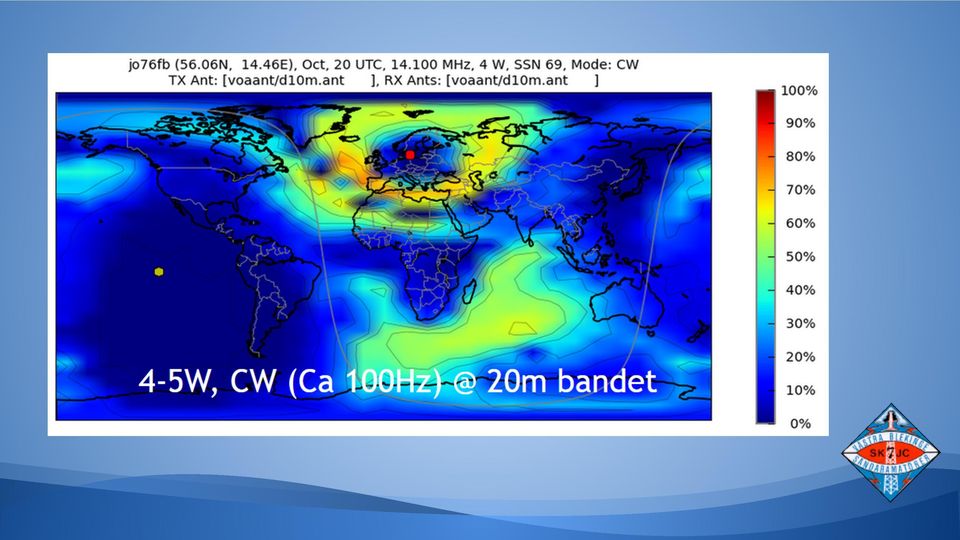

7 Bandbredd och uteffekt Vanligt med QRP (0.1-30W) Ca 2.7kHz typsik bandbredd i SSB. AFSK/BPSK sänds ut genom SSB filtren. Digitala moder använder endast den bandbredd den behöver. Varför QRP med digitala moder? SNR = Signal to Noise Ratio. Signalen jämfört med brusnivån. Hanterar lägre SNR nivåer bättre än ex. SSB. Tolerans för lägre SNR möjliggör reducering av använd effekt. Jämförelse SSB och CW... Exempel...

8

9

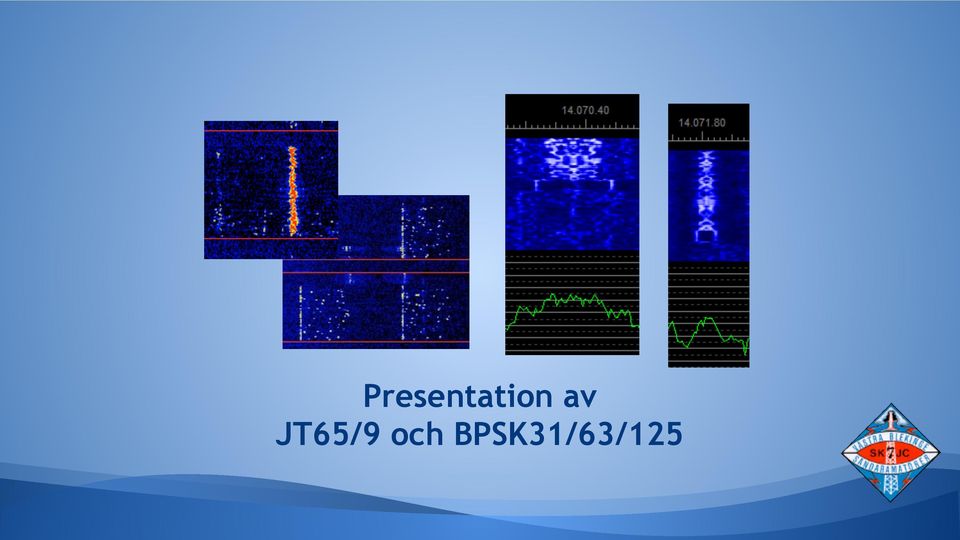

10 Presentation av JT65/9 och BPSK31/63/125

11 BPSK31 Ursprungligen skapad av G3PLX och SP9VRC. Vanligaste formen av BPSK. Varicode, PSK31:s Alfabet Gemener och vanligt förekommande bokstäver i engelska språket har kortare bitkod än versaler. BPSK 31; Ca 80Hz signalbandbredd. 31,25baud datahastighet dB lägsta SNR för avkodning. 51wpm gemener, 37wpm versaler.

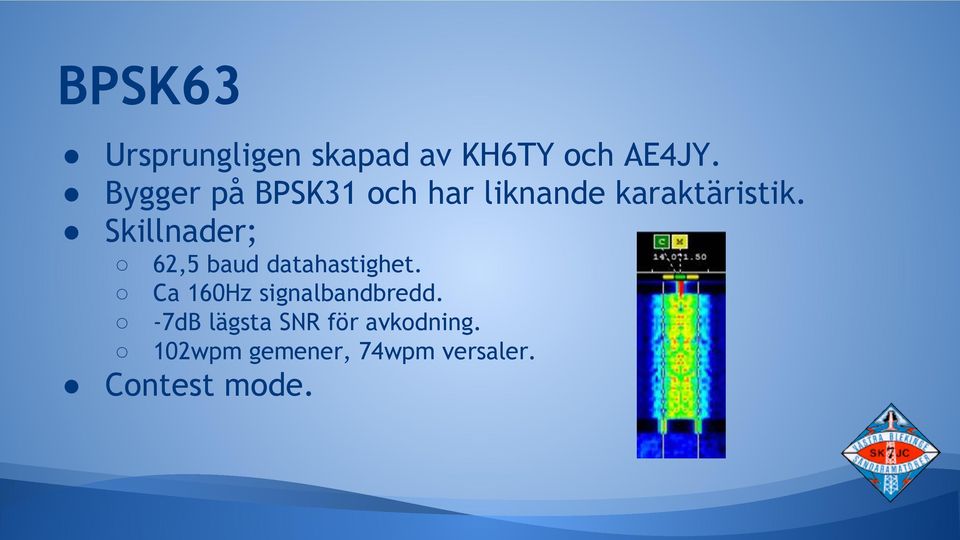

12 BPSK63 Ursprungligen skapad av KH6TY och AE4JY. Bygger på BPSK31 och har liknande karaktäristik. Skillnader; 62,5 baud datahastighet. Ca 160Hz signalbandbredd. -7dB lägsta SNR för avkodning. 102wpm gemener, 74wpm versaler. Contest mode.

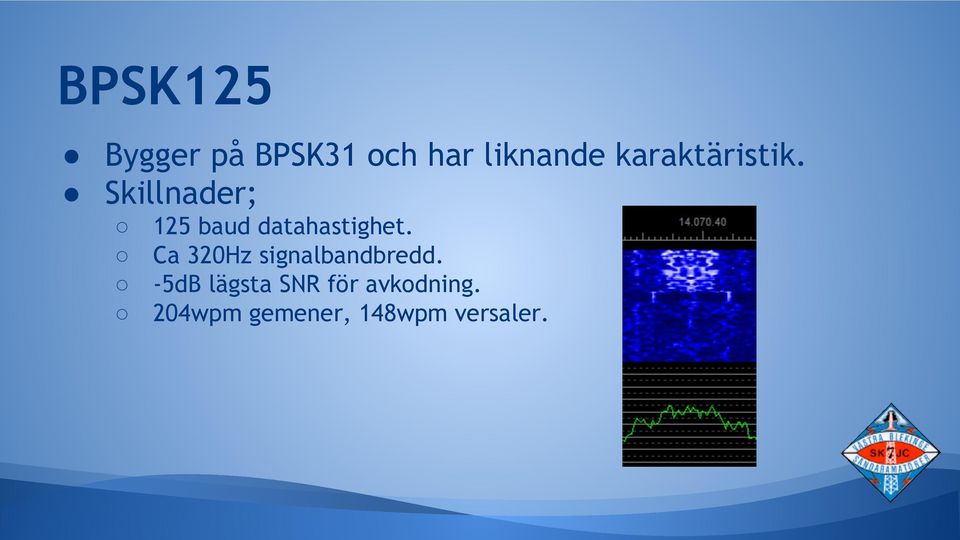

13 BPSK125 Bygger på BPSK31 och har liknande karaktäristik. Skillnader; 125 baud datahastighet. Ca 320Hz signalbandbredd. -5dB lägsta SNR för avkodning. 204wpm gemener, 148wpm versaler.

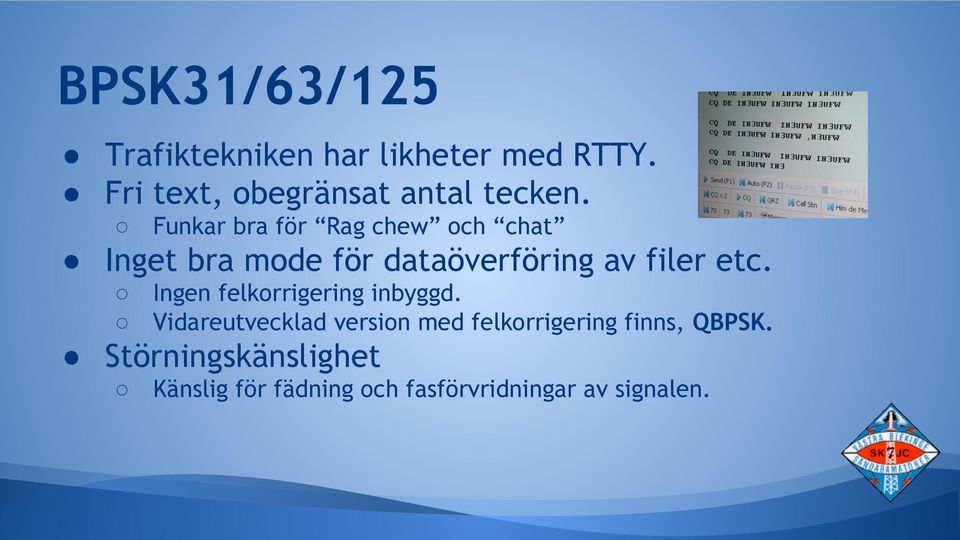

14 BPSK31/63/125 Trafiktekniken har likheter med RTTY. Fri text, obegränsat antal tecken. Funkar bra för Rag chew och chat Inget bra mode för dataöverföring av filer etc. Ingen felkorrigering inbyggd. Vidareutvecklad version med felkorrigering finns, QBPSK. Störningskänslighet Känslig för fädning och fasförvridningar av signalen.

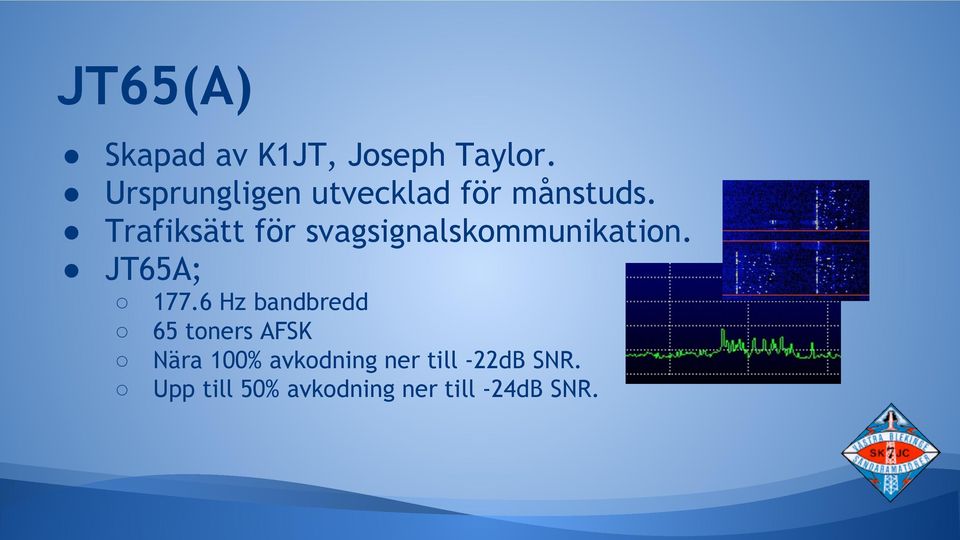

15 JT65(A) Skapad av K1JT, Joseph Taylor. Ursprungligen utvecklad för månstuds. Trafiksätt för svagsignalskommunikation. JT65A; Hz bandbredd 65 toners AFSK Nära 100% avkodning ner till -22dB SNR. Upp till 50% avkodning ner till -24dB SNR.

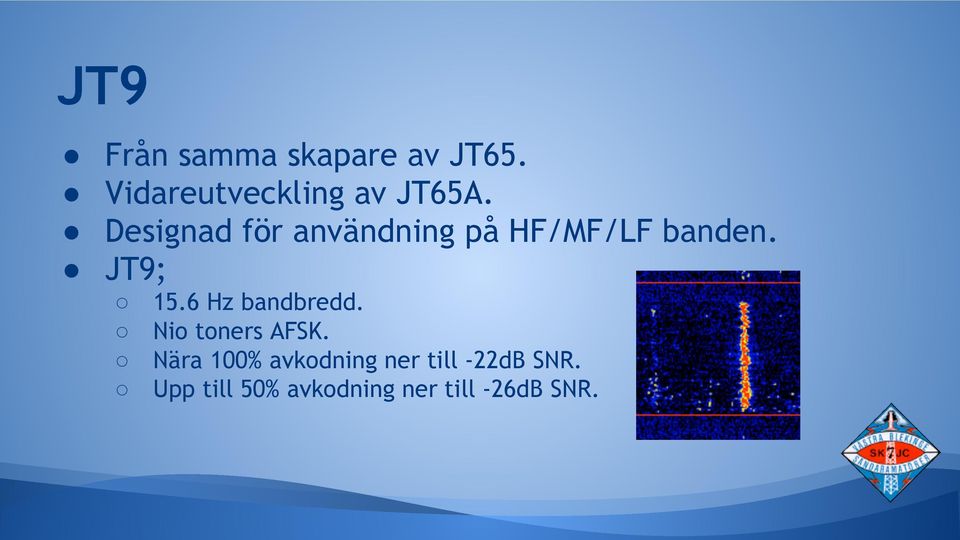

16 JT9 Från samma skapare av JT65. Vidareutveckling av JT65A. Designad för användning på HF/MF/LF banden. JT9; 15.6 Hz bandbredd. Nio toners AFSK. Nära 100% avkodning ner till -22dB SNR. Upp till 50% avkodning ner till -26dB SNR.

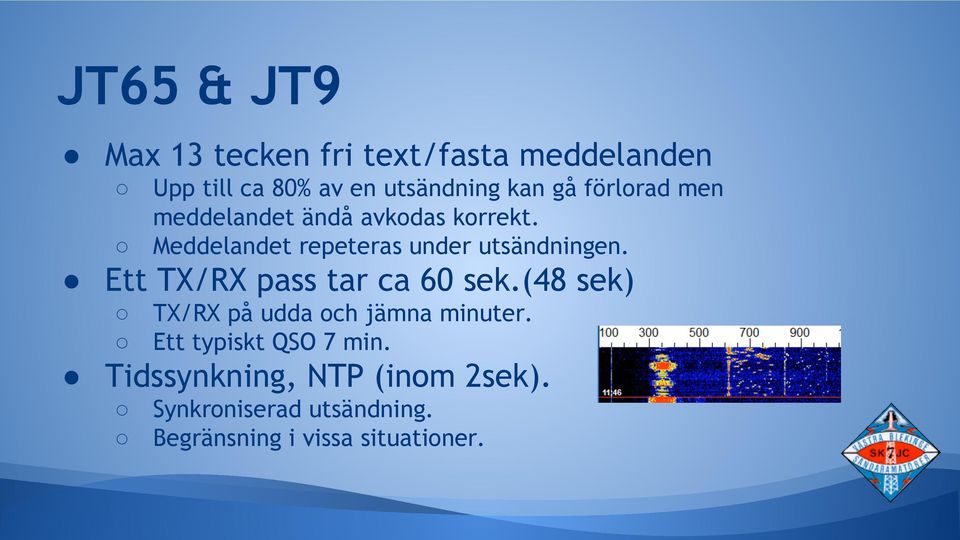

17 JT65 & JT9 Max 13 tecken fri text/fasta meddelanden Upp till ca 80% av en utsändning kan gå förlorad men meddelandet ändå avkodas korrekt. Meddelandet repeteras under utsändningen. Ett TX/RX pass tar ca 60 sek.(48 sek) TX/RX på udda och jämna minuter. Ett typiskt QSO 7 min. Tidssynkning, NTP (inom 2sek). Synkroniserad utsändning. Begränsning i vissa situationer.

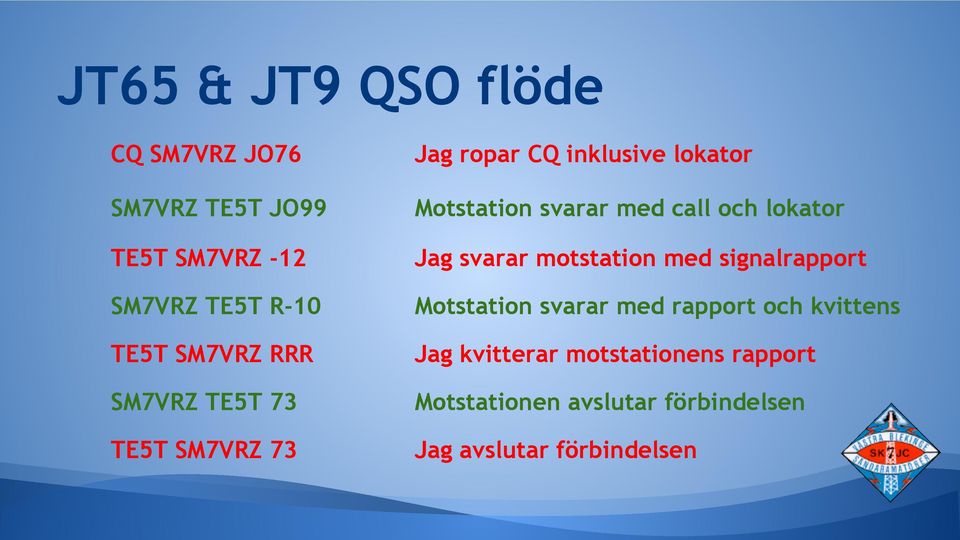

18 JT65 & JT9 QSO flöde CQ SM7VRZ JO76 Jag ropar CQ inklusive lokator SM7VRZ TE5T JO99 Motstation svarar med call och lokator TE5T SM7VRZ -12 Jag svarar motstation med signalrapport SM7VRZ TE5T R-10 Motstation svarar med rapport och kvittens TE5T SM7VRZ RRR Jag kvitterar motstationens rapport SM7VRZ TE5T 73 Motstationen avslutar förbindelsen TE5T SM7VRZ 73 Jag avslutar förbindelsen

19 Vad behövs för att komma igång?

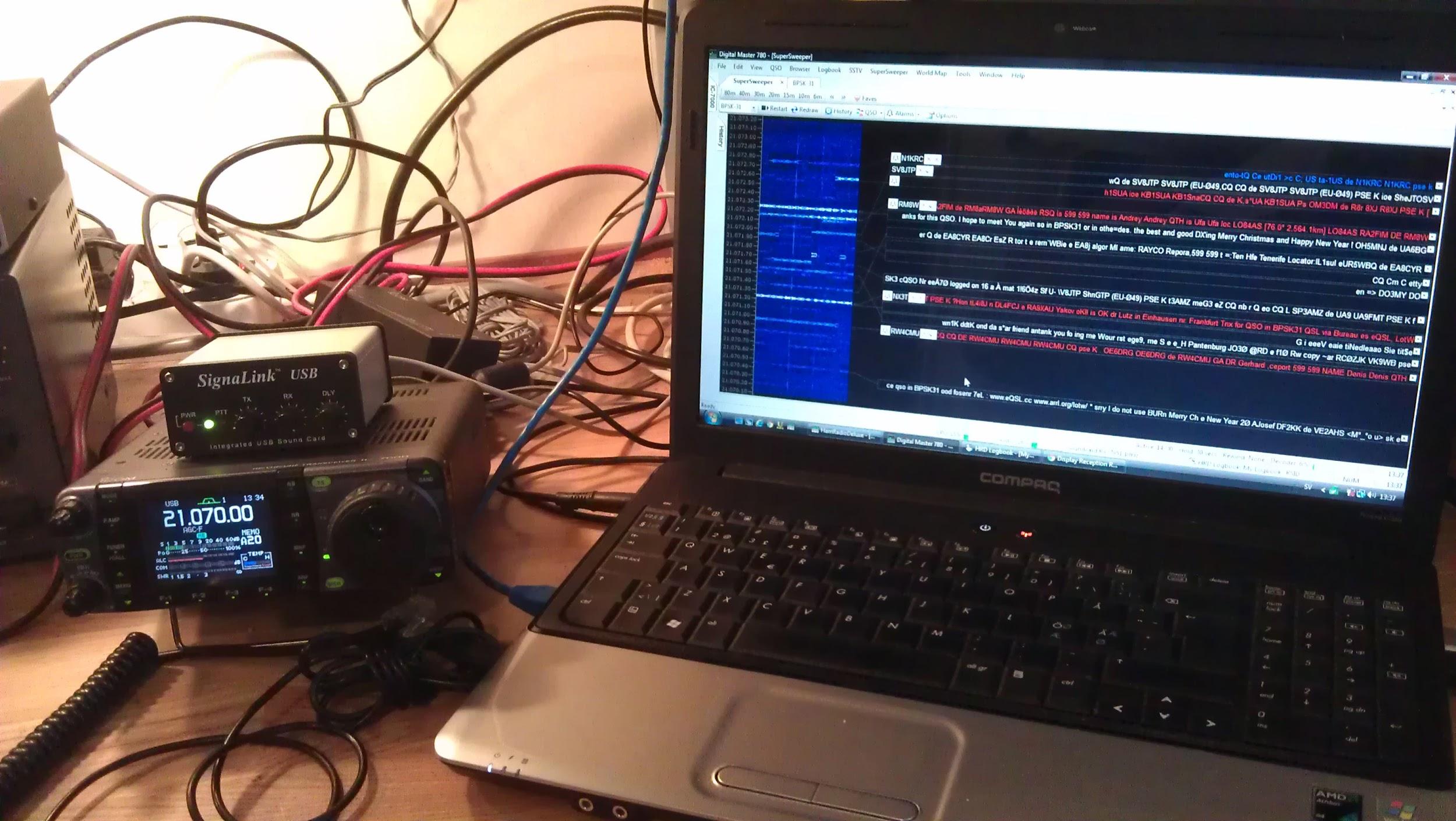

20 Komma igång Exempel, utrustning... CAT/Rigstyrning MIC in/af in Högtalare ut Högtalare ut Mikrofon in USB Interface PTT

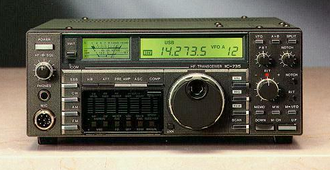

21 Komma igång - Hårdvara Krav på transceiver Det du redan har duger förmodligen... Tillbehörskontakt eller mikrofonkontakt. Digitala trafiksätt innebär 100% duty cycle! W räcker! Krav på antenn Det man har i normala fall duger. Trådantenn, beam? Spelar ingen roll. Krav på dator (stationär eller laptop) Mjukvaran sätter kraven.

22 Komma igång - Hårdvara Interface, gränssnitt dator och transceiver Bygg själv eller köp färdigt! Från junkbox kostnad till 5000:USB-interface, praktiskt! CAT/riggstyrning underlättar.

23 Komma igång - Mjukvara Det finns en uppsjö av olika mjukvaror.. Windows & Linux samt Mac.. Hamradio Deluxe All in one package för digimodes. BPSK, RTTY, SSTV, HELL mm. Rigstyrning, loggbok, DX cluster mm. Ej JT65/9! Äldre versioner gratis. Licens för ver 6.0 och uppåt.

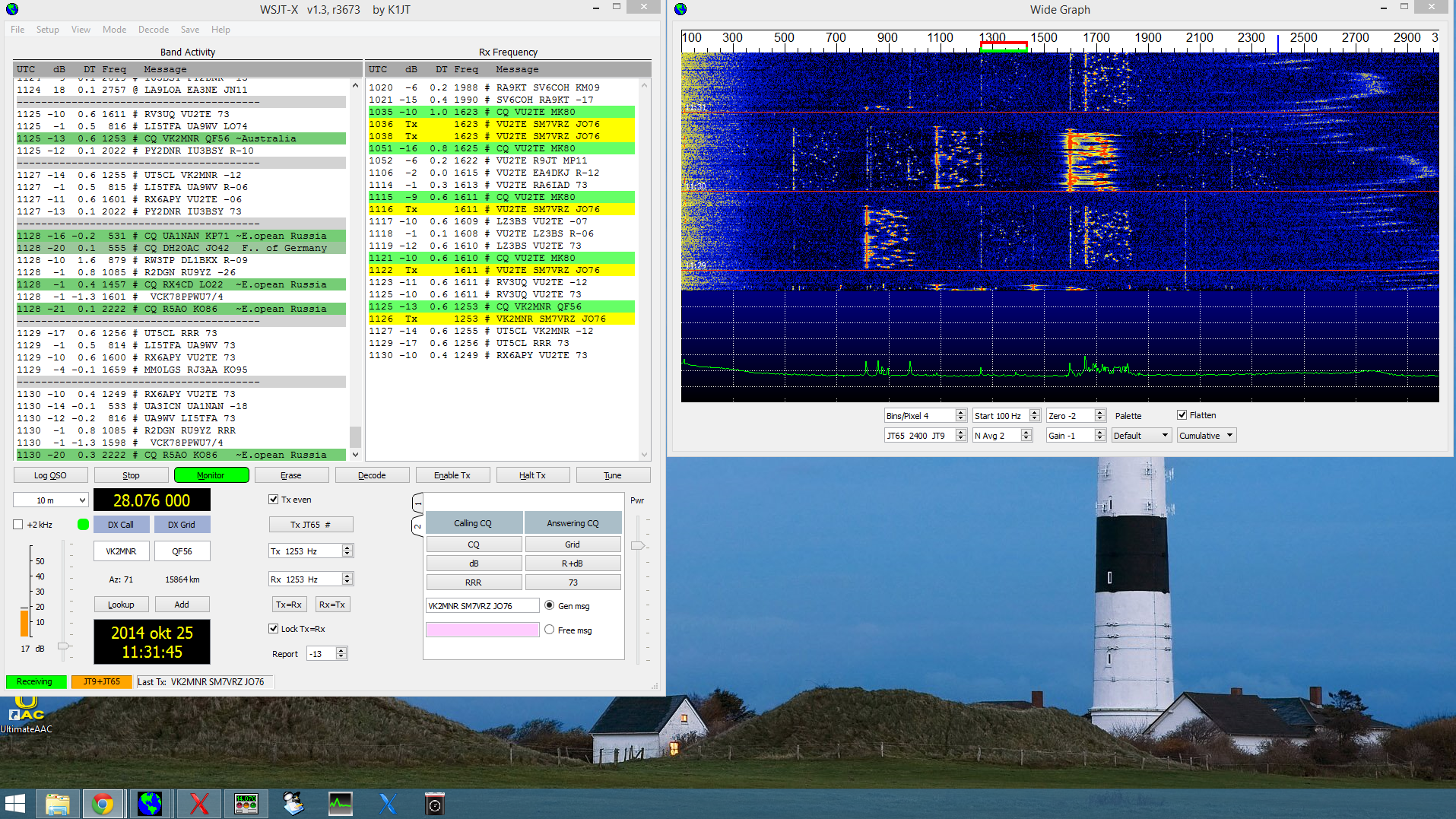

24 Komma igång - Mjukvara WSJT-X. Skapad av bl.a K1JT. JT65 & JT9. Rigstyrning & loggning. JT65HF. JT65 Rigstyrning & loggning

25 Komma igång - Värt att tänka på JT65/JT9 kräver tidssynkning! Använd tredjeparts NTP klient exempelvis från Meinberg. Överstyr inte din sändare! Transcieverns ALC mätare skall inte visa utslag! Kom ihåg, att långa sändningspass belastar slutsteget i transceivern! Lyssna på trafiken!

26 Hjälpmedel och verktyg

27 Hjälpmedel och verktyg JT-Alert, addon till WSJT-X/JT65HF Tillbehörsprogram. Loggning till populära loggformat och program. Håller koll på dina QSO:n, körda stationer, DXCC status, CQ zon etc. Band activity funktion, vilket band finns det aktivitet?

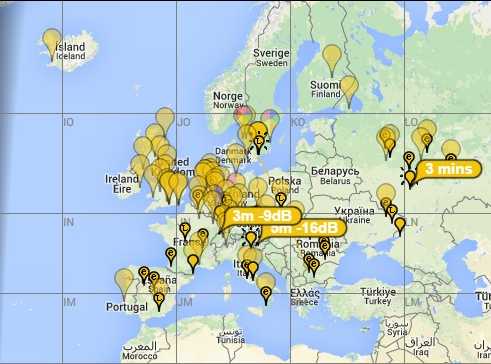

28 Hjälpmedel och verktyg PSKreporter. Var hörs jag? Vad hör jag? Grafisk presentation av hörda stationer samt stationer som hört dig. Kartbild med många olika funktioner.

29 Hjälpmedel och verktyg Hamspots. Var hörs jag? Vad hör jag? Presentation av hörda stationer och stationer som hört dig. Cluster funktion.

30 Hjälpmedel och verktyg VOACAP online; Vågutbredningsprediceringar för HF. Point to point eller täckningsområde.

31 Praktisk demonstration JT65 & JT9 Utrustning Yaesu FT-817ND, 5W QRP. Antenn, 20m dipol. Signalink USB, ljudkortsinterface. Mjukvara; WSJT-X. Dator, Lenovo G510, Win8.1

32 Appendix Följande frekvenser är samlingsfrekvenser för de olika trafiksätten. Trafik kan även förekomma på andra frekvenser vid t.ex contest. BPSK frekvenser 80-20m: 3580 khz, 7040 khz, khz, khz USB 20-6m: khz, khz, khz, khz, khz USB JT65/9 frekvenser 80-20m: 3576 khz, 7076 khz, khz, khz USB 20-6m: khz, khz, khz, khz, khz USB

33 Appendix BPSK mjukvara och artiklar JT65/9 mjukvara och artiklar PSK31 info HamRadio Deluxe, MixW, JT65/9 info WSJTX, JT65-HF, Hjälpmedel & verktyg PSKreporter, HAMspots, VOACAP Online, JTAlert. Add on program till WSJTX och JT65HF, Meinberg NTP, Dimension 4 NTP, Tardis 2000 NTP, PSKreporter.de,

34 Kontaktinformation Kontaktinformation för frågor och kommentarer. SM7VRZ, Anders Rhodin Hemsida: SK7JC, Västra Blekinge Sändaramatörer Daggkåpevägen 9 B SE Sölvesborg sk7jc@ssa.se
