MOTTO: STÅLBAGGEN MJUKT OCH HÅRT - BÖJLIGT OCH SPÄNSTIGT MODELFOTO - AXONOMETRI MODELFOTO - FASAD MOT HALL B MODELFOTO - FASAD MOT RESTAURANG

Transkript

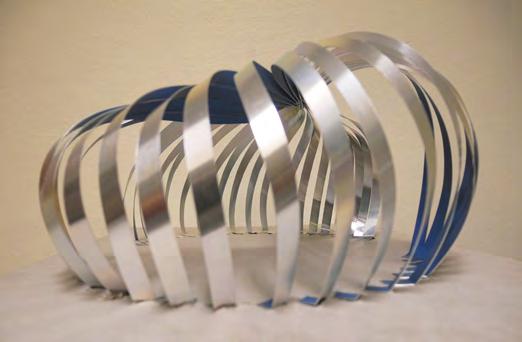

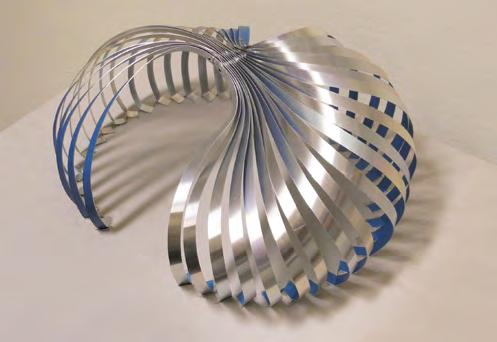

1 MJUT OCH HÅRT - BÖJLIGT OCH SPÄNSTIGT Detta förslag utnyttjar stålets formbarhet och spänst. Nitton stålband i tunnplåt spänns mellan två halvcirkelformade fästen och stabiliseras med två sprintar i Stålbaggens topp. Två öppningar möjliggör genomgång och skapar samtidigt två zoner; en för kunder vid cafédisken och informationspunkten samt en lugnare yta för vilande cafégäster. MODELFOTO - AXONOMETRI MODELFOTO - FASAD MOT HALL B MODELFOTO - FASAD MOT RESTAURANG

2

3 FASAD VÄST 1: A4 hållare 3700 CAFÉ- OCH INFODIS FASAD 1:100 assa HYLLMODUL 1: syta Dörr yl Cafédisk 1 mm rostfri tunnplåt Hål för flyttbara hyllplan 00 SETION 1:100 CAFÉ- OCH INFODIS SETION 1: DETALJ 1:10 SCEN assa A4 hållare ENTRÉ Ståbord TAPLAN 1:100 MÖBLERINGSPLAN 1:100

4 hållare assa HYLLMODUL 1: syta Dörr yl Cafédisk 1 mm rostfri tunnplåt Hål för flyttbara hyllplan DETALJ 1:10 PREFABRICERING TRANSPORT MONTERING MÄSSA Bandlängd (mm) * Avstånd till centrum av mittfäste (mm) ** * Samtliga band är 400 mm breda ** CC hål vid mittfäste är 400 mm *** Samtliga mått är tagna från fysisk modell MONTERING Stålbanden liksom hyllmodulerna till cafédisken tillverkas efter mått på fabrik. Banden monteras runt ett stöd för transport. Vid montering lyfts stålbanden upp med hjälp av ett stämptorn och låses på mitten med två sprintar. Mellan stålbanden placeras distanser på 75 mm. Därefter fästes ändarna i golvlisten en efter en. Placeringen av stålbandens fästen i golvet bygger på en cirkels 360 grader. Med en 10 graders förskjutning får man 36 delar. Cirkeln delas i två och separeras för att skapa öppningar. Därmed får man 38 fästen, vilket innebär 19 stålband. Fästena placeras i 45 graders vinkel mot golvlisten för att ytterligare förstärka bandens krökning.

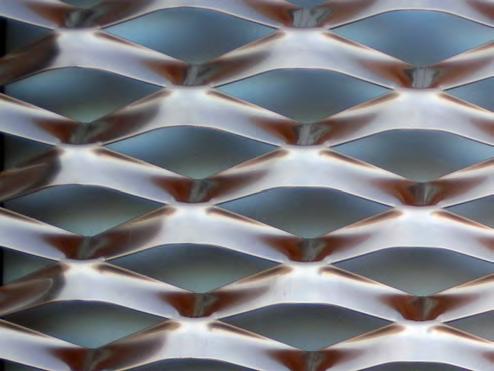

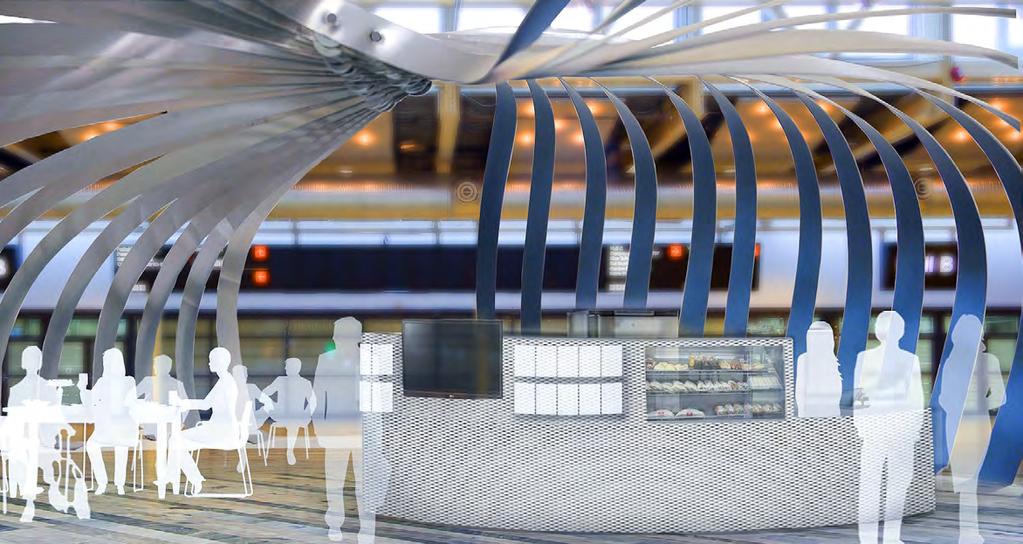

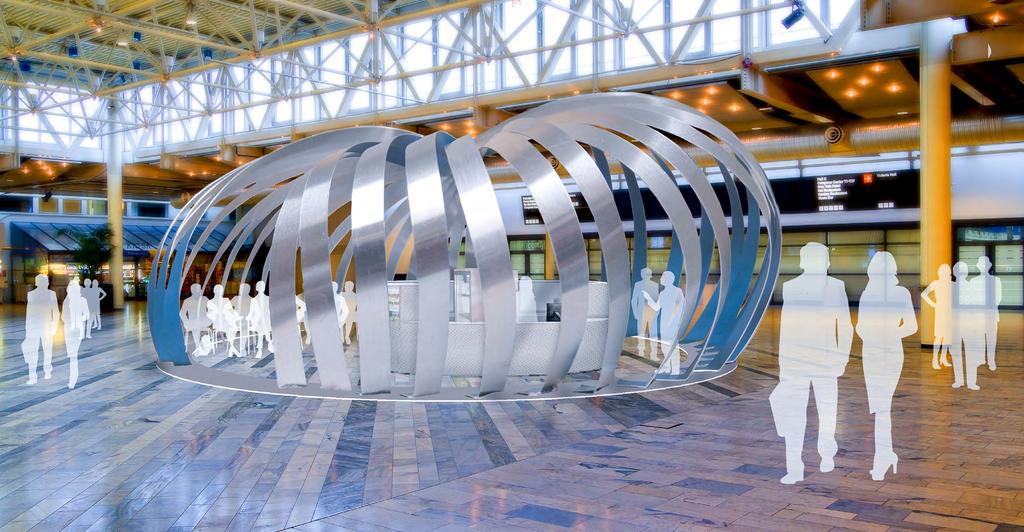

5 ONCEPT Besökarna möter en spännande skulptural form som inuti upplevs som omslutande på mässans stora entrétorg. Stålets egenskaper i form av spänst och formbarhet framträder tydligt. YTOR OCH MATERIAL Stålbanden har en azurblå yta på ena sidan i kontrast till den rostfria, för att förstärka bandens dubbelkrökning. Färgkombinationen tar upp de blå och grå tonerna i golvet och får Stålbaggen att både sticka ut och smälta in på entrétorget. Café- och informationsdisken är klädd i bakombelyst sträckmetall och upplevs som en tyngd i kontrast till det lätta skalet. ONSTRUTION Skalets konstruktionen bygger på att dubbelkrökningarna medför en styvhet som möjliggör självbärning. Förslagsvis består stålbanden av ca 1 mm rostfri elastisk tunnplåt. Tunnplåten ska tåla att böjas utan att få plastiska deformationer vid transport eller montering. För att undvika vassa kanter gradas bandens långsidor av. Varje band beräknas väga ca 80 kg. MÖBLER Cafémöbler i färgerna blå och orange föreslås från Blå Station; stol BOO, bord BIT, se bilder ovan. Disken kläs i rostfri sträckmetall med en distans på mm från en blåtonad tunnplåt. SITUATIONSPLAN MED RÖRELSEMÖNSTER 1:400
