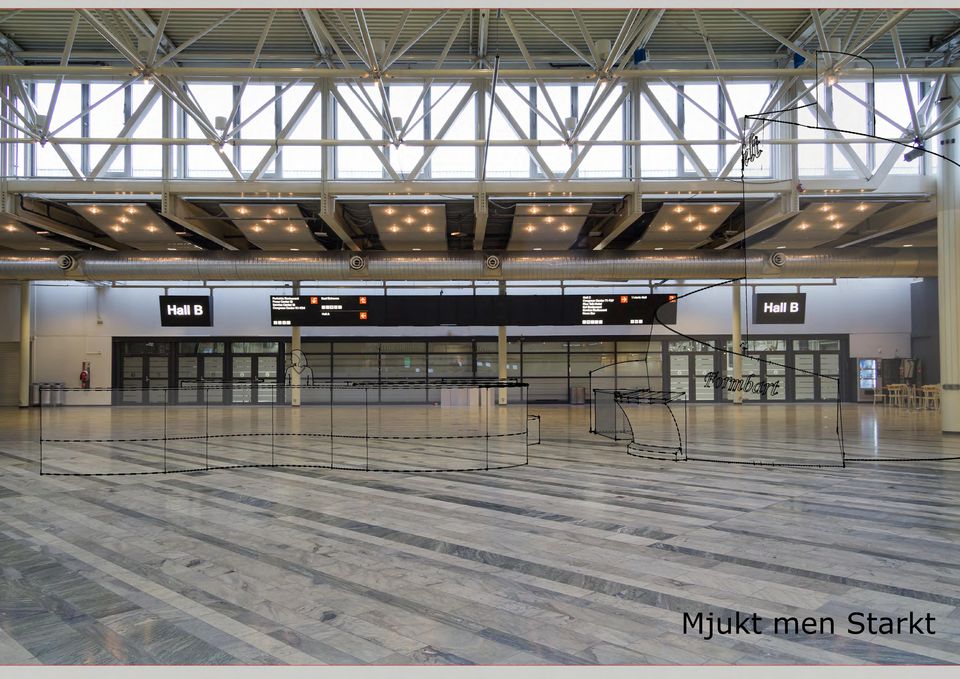

Fasad mot hall B. Fasad mot västra entrén. Fasad mot garderob Fasad mot scenen. Mjukt men Starkt

Transkript

1

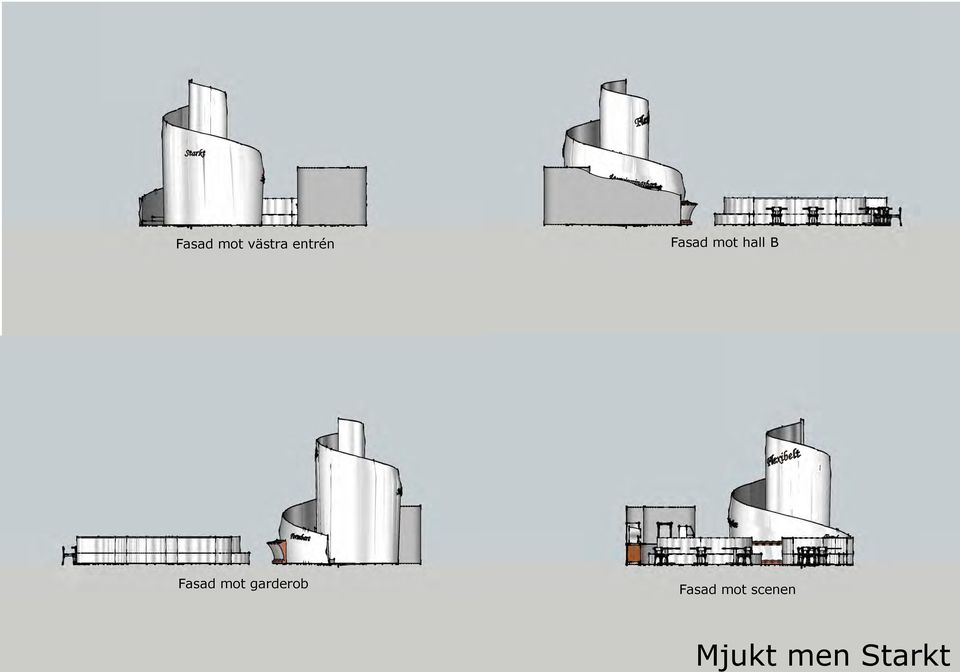

2 Fasad mot västra entrén Fasad mot hall B Fasad mot garderob Fasad mot scenen

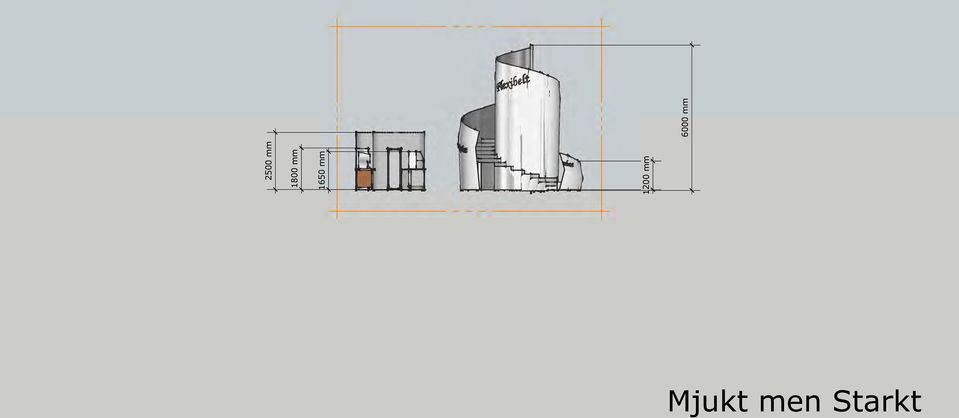

3 2500 mm 1800 mm 1650 mm 1200 mm 6000 mm

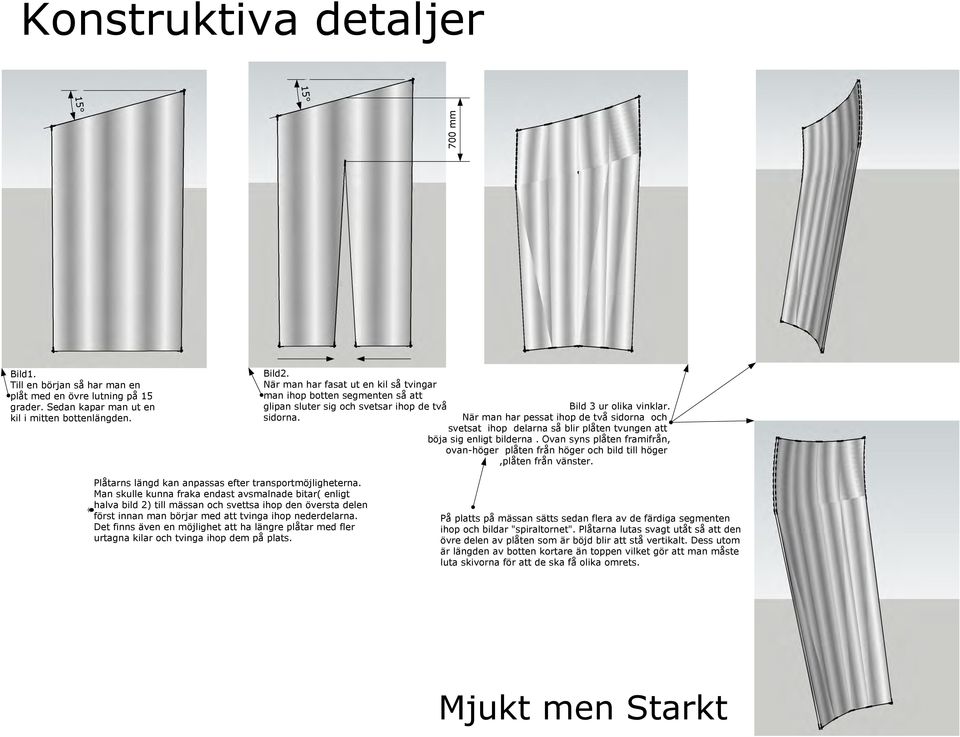

4 Konstruktiva detaljer mm Bild1. Till en början så har man en plåt med en övre lutning på 15 grader. Sedan kapar man ut en kil i mitten bottenlängden. Bild2. När man har fasat ut en kil så tvingar man ihop botten segmenten så att glipan sluter sig och svetsar ihop de två Bild 3 ur olika vinklar. sidorna. När man har pessat ihop de två sidorna och svetsat ihop delarna så blir plåten tvungen att böja sig enligt bilderna. Ovan syns plåten framifrån, ovan-höger plåten från höger och bild till höger,plåten från vänster. Plåtarns längd kan anpassas efter transportmöjligheterna. Man skulle kunna fraka endast avsmalnade bitar( enligt halva bild 2) till mässan och svettsa ihop den översta delen först innan man börjar med att tvinga ihop nederdelarna. Det finns även en möjlighet att ha längre plåtar med fler urtagna kilar och tvinga ihop dem på plats. På platts på mässan sätts sedan flera av de färdiga segmenten ihop och bildar "spiraltornet". Plåtarna lutas svagt utåt så att den övre delen av plåten som är böjd blir att stå vertikalt. Dess utom är längden av botten kortare än toppen vilket gör att man måste luta skivorna för att de ska få olika omrets.

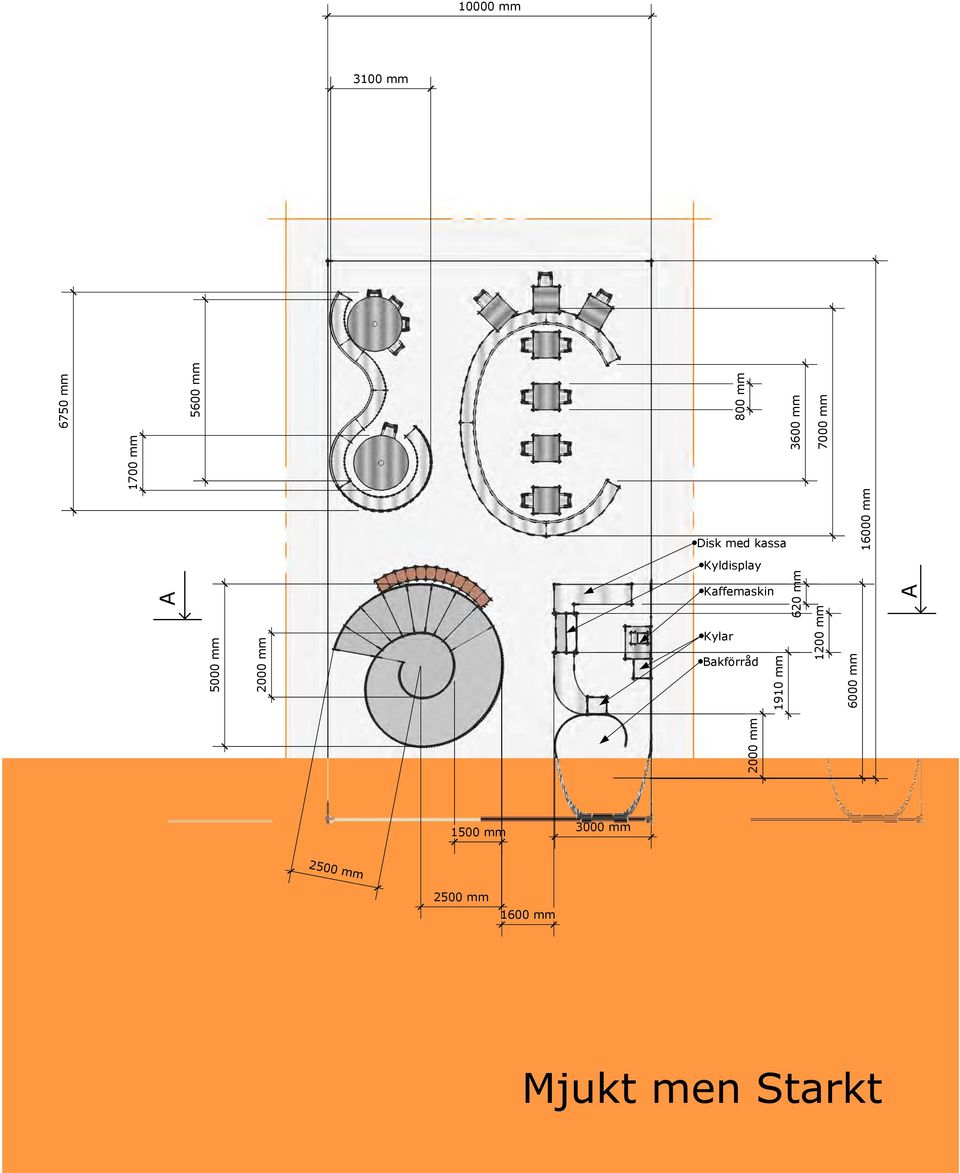

5 10000 mm 3100 mm 2000 mm 6750 mm 1700 mm 5600 mm 800 mm 3600 mm 7000 mm Disk med kassa mm Kyldisplay A 5000 mm 2000 mm Kaffemaskin Kylar Bakförråd 1910 mm 620 mm 1200 mm 6000 mm A 1500 mm 3000 mm 2500 mm 2500 mm 1600 mm

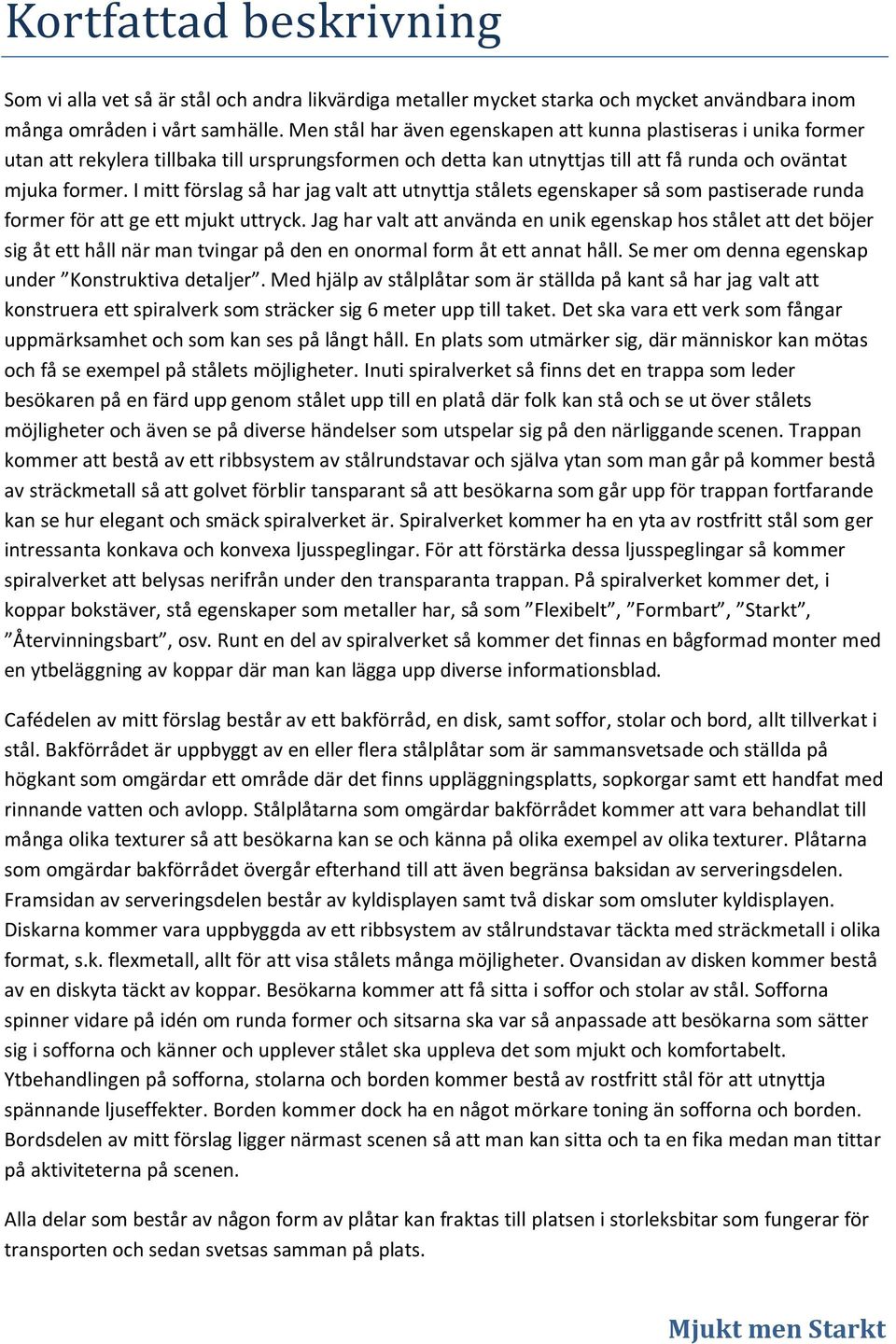

6 Kortfattad beskrivning Som vi alla vet så är stål och andra likvärdiga metaller mycket starka och mycket användbara inom många områden i vårt samhälle. Men stål har även egenskapen att kunna plastiseras i unika former utan att rekylera tillbaka till ursprungsformen och detta kan utnyttjas till att få runda och oväntat mjuka former. I mitt förslag så har jag valt att utnyttja stålets egenskaper så som pastiserade runda former för att ge ett mjukt uttryck. Jag har valt att använda en unik egenskap hos stålet att det böjer sig åt ett håll när man tvingar på den en onormal form åt ett annat håll. Se mer om denna egenskap under Konstruktiva detaljer. Med hjälp av stålplåtar som är ställda på kant så har jag valt att konstruera ett spiralverk som sträcker sig 6 meter upp till taket. Det ska vara ett verk som fångar uppmärksamhet och som kan ses på långt håll. En plats som utmärker sig, där människor kan mötas och få se exempel på stålets möjligheter. Inuti spiralverket så finns det en trappa som leder besökaren på en färd upp genom stålet upp till en platå där folk kan stå och se ut över stålets möjligheter och även se på diverse händelser som utspelar sig på den närliggande scenen. Trappan kommer att bestå av ett ribbsystem av stålrundstavar och själva ytan som man går på kommer bestå av sträckmetall så att golvet förblir tansparant så att besökarna som går upp för trappan fortfarande kan se hur elegant och smäck spiralverket är. Spiralverket kommer ha en yta av rostfritt stål som ger intressanta konkava och konvexa ljusspeglingar. För att förstärka dessa ljusspeglingar så kommer spiralverket att belysas nerifrån under den transparanta trappan. På spiralverket kommer det, i koppar bokstäver, stå egenskaper som metaller har, så som Flexibelt, Formbart, Starkt, Återvinningsbart, osv. Runt en del av spiralverket så kommer det finnas en bågformad monter med en ytbeläggning av koppar där man kan lägga upp diverse informationsblad. Cafédelen av mitt förslag består av ett bakförråd, en disk, samt soffor, stolar och bord, allt tillverkat i stål. Bakförrådet är uppbyggt av en eller flera stålplåtar som är sammansvetsade och ställda på högkant som omgärdar ett område där det finns uppläggningsplatts, sopkorgar samt ett handfat med rinnande vatten och avlopp. Stålplåtarna som omgärdar bakförrådet kommer att vara behandlat till många olika texturer så att besökarna kan se och känna på olika exempel av olika texturer. Plåtarna som omgärdar bakförrådet övergår efterhand till att även begränsa baksidan av serveringsdelen. Framsidan av serveringsdelen består av kyldisplayen samt två diskar som omsluter kyldisplayen. Diskarna kommer vara uppbyggda av ett ribbsystem av stålrundstavar täckta med sträckmetall i olika format, s.k. flexmetall, allt för att visa stålets många möjligheter. Ovansidan av disken kommer bestå av en diskyta täckt av koppar. Besökarna kommer att få sitta i soffor och stolar av stål. Sofforna spinner vidare på idén om runda former och sitsarna ska var så anpassade att besökarna som sätter sig i sofforna och känner och upplever stålet ska uppleva det som mjukt och komfortabelt. Ytbehandlingen på sofforna, stolarna och borden kommer bestå av rostfritt stål för att utnyttja spännande ljuseffekter. Borden kommer dock ha en något mörkare toning än sofforna och borden. Bordsdelen av mitt förslag ligger närmast scenen så att man kan sitta och ta en fika medan man tittar på aktiviteterna på scenen. Alla delar som består av någon form av plåtar kan fraktas till platsen i storleksbitar som fungerar för transporten och sedan svetsas samman på plats.
