2 Guld för CEMOS AUTO THRESHING. Nya LEXION Automatiskt tröskverk för LEXION 700. CEMOS AUTO THRESHING är ytterligare ett steg för automatisk tröskinställning. Detta nya assistanssystem reglerar helt automatiskt slagskoavstånd och cylindervarvtal. Styrning av alla assistanssystem sker via CEBIS MOBILE. lexion700.claas.com 2 3

3 LEXION Innehåll Förarassistans 6 Skärbord 8 VARIO 10 CERIO 14 CONVIO FLEX / CONVIO 16 CORIO CONSPEED / CORIO 22 Skärbordskomfort 26 Skärbordsautomatik 28 Inmatningskanal 30 Tröskteknologi 34 APS HYBRID SYSTEM 34 AUTO CROP FLOW 38 Avskiljning / ROTO PLUS 40 4D-rensverk 42 Rensverk 44 AUTO SLOPE / CRUISE PILOT 46 CEMOS AUTOMATIC 48 CEMOS DIALOG 52 Spannmålstank 54 GRAIN QUALITY CAMERA 56 Halmhantering 58 Halmhack 60 POWER SPREADER 62 Kastriktningsanpassning 64 CLAAS POWER SYSTEMS 66 Motor 68 DYNAMIC COOLING 70 MONTANA 72 TERRA TRAC 74 4 LINK axel / Däckteknologi / Framdrivning 76 Komforthytt 78 CEBIS 82 CEBIS / Multifunktionsspak / CMOTION 84 Drifts- och datahantering 86 Fleet View / TELEMATICS 86 Uppdragshantering / Skördekartering / QUANTIMETER 88 Förarassistans 90 Automatiska styrsystem 90 Centralsmörjning / Underhåll 92 CLAAS Service & reservdelar 94 Teknik i detalj 96 Fördelar 98 Tekniska data

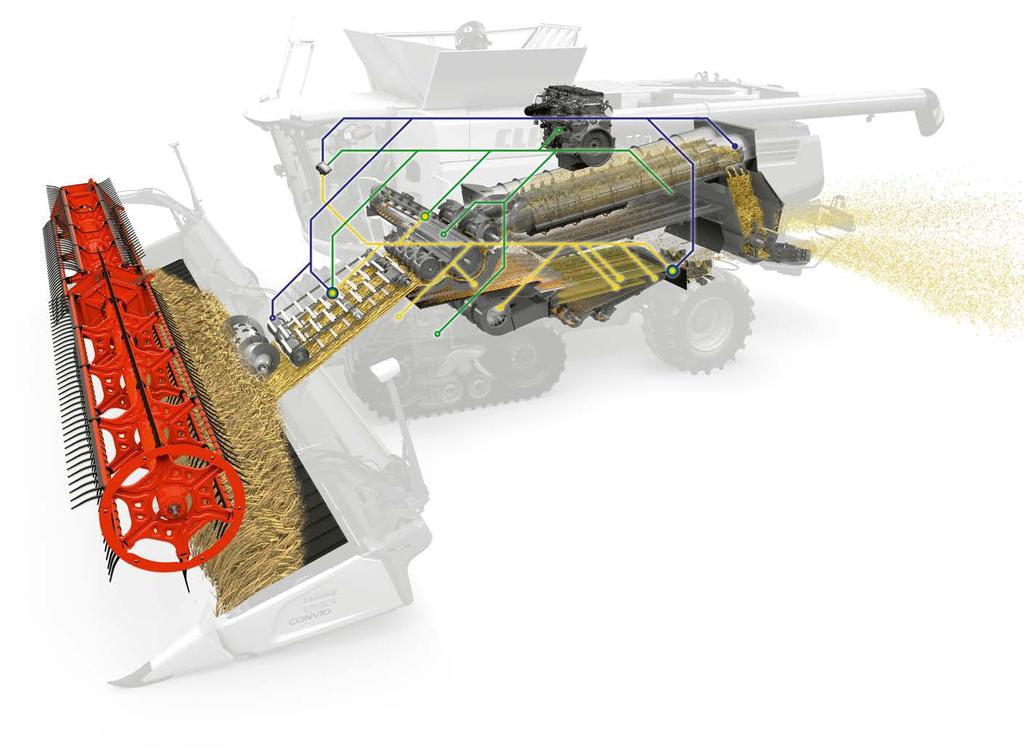

4 Mer komfort, mer kapacitet, mindre spill. Förarassistans Våra system för förarassistans gör bra förare ännu bättre. Erfarenhet kan inte ersättas när det gäller snabba och korrekta beslut i skiftande fält eller gröda. För att säkerställa högsta skördekvalitet är det en stor fördel om tröskan gör en del av detta arbete. Vid utveckling av CLAAS förarassistanssystem har tusentals kunder och erfarenheter från deras många arbetstimmar varit till stor nytta. Praktisk erfarenhet i kombination med vetenskapliga beräkningar har skapat ett flertal system på LEXION för att underlätta förarens arbete. AUTO THRESHING. Automatisk optimering av tröskverkets inställningar. Sid 50 AUTO CROP FLOW. Kontinuerlig varvtalsövervakning för APS tröskverk, avskiljning och motor. Sid 38 AUTO SLOPE. Automatisk och kontinuerlig anpassning av rensfläktens varvtal. Sid 46 CEMOS DIALOG. Dialogbaserat assistanssystem för optimering av tröskans kapacitet. Sid 52 AUTO CLEANING. Automatisk inställning för optimering av rensverket. Sid 50 4D-rensverk. Automatisk styrning av rotortäckplåtarna och rensfläktens varvtal. Sid 42 CRUISE PILOT. Automatisk reglering av optimal skördehastighet. Sid 46 GRAIN QUALITY CAMERA. Optisk kontroll och utvärdering av kärnkvalitet. Sid 56 AUTO SEPARATION. Automatisk inställning för optimerad avskiljning. Sid

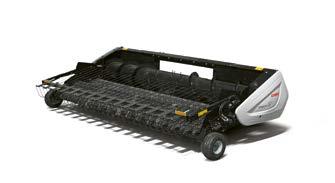

5 Mångfalden höjer kraven. Skärbord CERIO VARIO Skärborden. Tröskan måste användas så effektivt som möjligt. LEXION har ett flertal skärbord som passar många behov. VARIO / rapsutrustning VARIO / risutrustning Vikbord MAXFLEX SUNSPEED CONVIO FLEX / CONVIO SWATH UP CORIO CONSPEED / CORIO 8 9

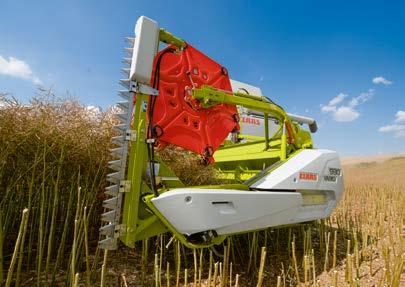

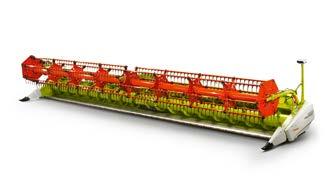

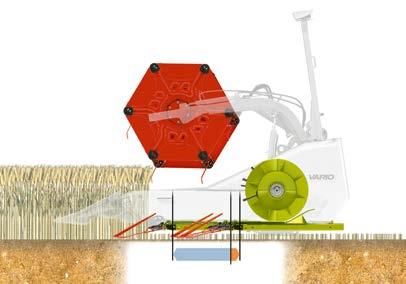

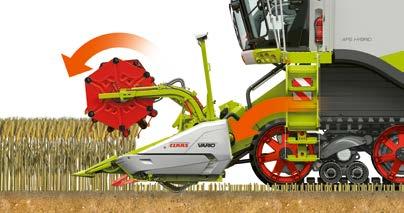

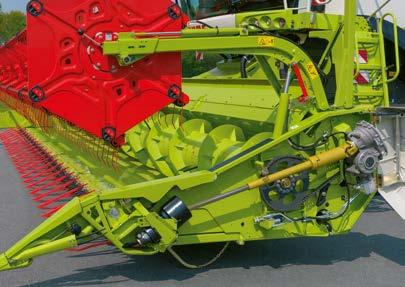

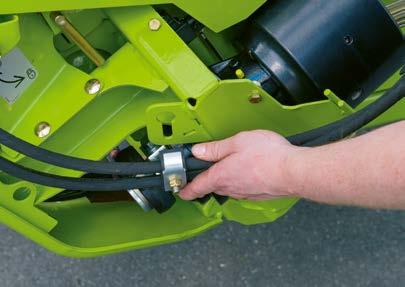

6 VARIO skärbord. VARIO 1230 / 1080 / 930 / 770 / 680 / 620 / 560 / 500 Användning. VARIO skärbord av den nya generationen är perfekt lämpade för skörd med hög kapacitet av spannmål och raps, oavsett om det är låg eller hög avkastning. Behovsanpassad inställning av VARIO skärbordsbotten för spannmål (långa eller korta sorter) samt raps, ger optimalt materialflöde och därmed ökad kapacitet på upp till 10 %. Mångfalden från VARIO 1230 till VARIO 500 kan lätt anpassas till LEXION, TUCANO och AVERO. +60 cm Standard -10 cm Teknik. Plug & Play för raps. Robust drivning. Skärbordsbotten med integrerade rapsplåtar Variabel skärbordslängd från -100 mm till mm, ställbar via multifunktionsspaken Steglös förskjutning av skärbordsbotten på totalt 700 mm Automatisk teleskopisk kraftöverföringsaxel för knivdrivningen Genomgående knivbalk och haspel (VARIO 930 till VARIO 500) Enkelsidig mekanisk skärbordsdrivning (VARIO 930 till VARIO 500) Mekanisk drivning av inmatningsskruv och kniv via kraftöverföringsaxel Ny utformning på haspelfingrarnas axlar, infästning och lagring, allt för att minimera halmlindning Vinklat traversrör för bättre sikt över skärbordsbotten från förarhytten Steglös höjdinställning för inmatningsskruven Reversering av inmatningskanal och inmatningsskruv Avskraparna kan justeras från utsidan LASER PILOT för automatisk styrning kan fällas in och justeras utan verktyg Enkel koppling av hydraulslangarna för drivningen av rapssidoknivarna. Rapsplåtar som är integrerade i skärbordet och snabblås för rapssidoknivarna gör att omställning till raps kan göras på någon minut. När rapssidoknivarna sätts på plats aktiveras automatiskt hydraulpumpen för drivning av sidoknivarna. Anslutning sker med hjälp av två plantätande kopplingar. Automatisk till- och frånkoppling av hydraulpumpen Även med monterade rapssidoknivar kan skärbordsbotten förlängas eller förkortas med 150 mm Låsbar box på skärbordsvagnen möjliggör säker förvaring av rapssidoknivarna och minskar vikten på skärbordet Risskörd. Utrustning för skörd av ris finns som tillval för VARIO skärborden. Knivdrivningens planetväxel ger mycket jämn gång och säker drift. Den teleskopiska drivaxeln anpassar sig automatiskt när skärbordsbottens position ändras, utan manuell justering. Inmatningsskruv och knivdrivning skyddas med individuella överbelastningskopplingar. VARIO skärbord klarar de mest krävande skördeförhållanden. Snabblås för stråskiljarna och rapssidoknivarna. Montering av rapssidoknivar med snabblås

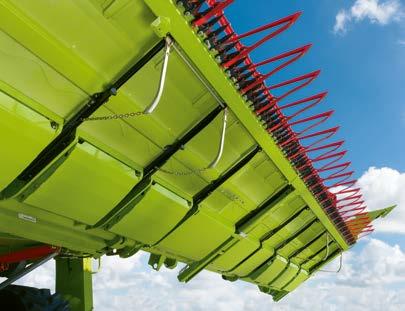

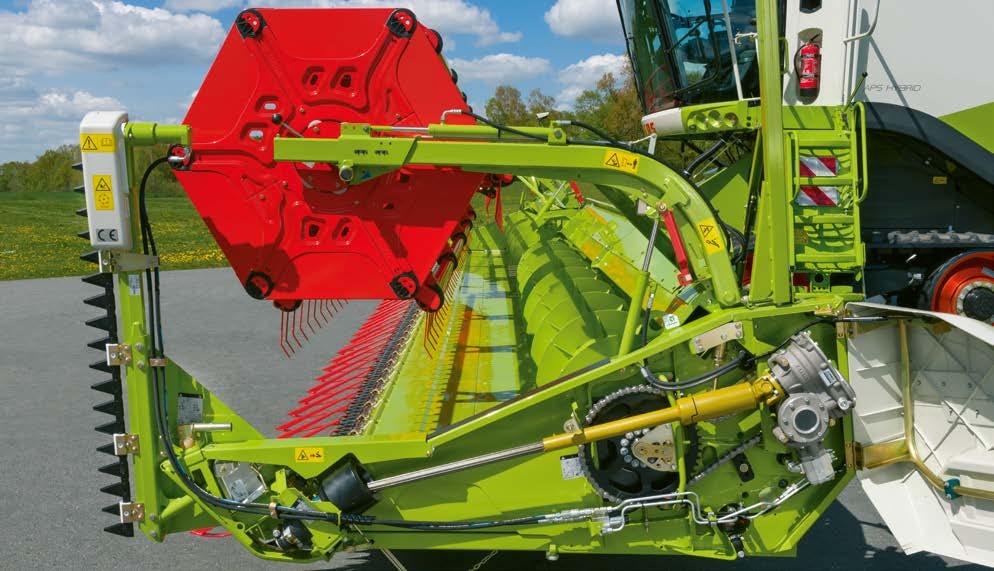

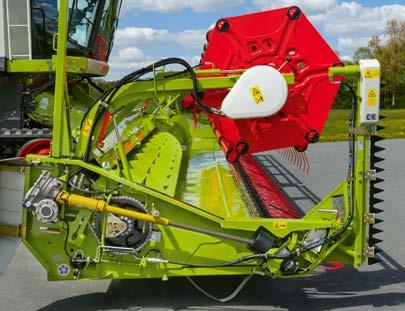

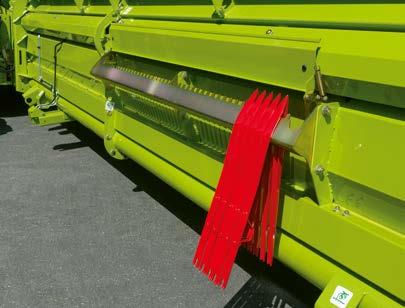

7 De stora skärborden VARIO 1230 och VARIO 1230 / 1080 Drivning. Markföljning. Den mekaniska drivningen är extremt driftsäker. Överbelastningskoppling för hela drivlinan om inmatningsskruven blir överbelastad. Dubbelsidig synkroniserad knivdrivning för lugn och säker gång med separata överbelastningskopplingar. För att säkerställa perfekt markföljning även med breda skärbord, har AUTO CONTOUR ytterligare två sensorer i mitten på VARIO 1230 och VARIO Optimalt materialflöde. Exakta inställningar för bästa resultat. Överbelastningsskydd också på hydrauldrivningen för rapssidoknivarna. Om en av dessa överbelastas, skyddas hydraulsystemet av en övertrycksventil. VARIO skärborden från CLAAS är utformade för de mest krävande skördeförhållanden. Robust konstruktion med rent snitt och optimalt materialflöde är kännetecknande för de två största modellerna, VARIO 1230 och VARIO På dessa arbetsbredder har CLAAS delade dubbelsidiga drivningar för kniv, inmatningsskruv och haspel. Ett jämnt flöde av material genom tröskan börjar på skärbordet, med korrekt inställning av höjden på inmatningsskruven som en viktig faktor. Därför finns markeringar på båda sidor och i mitten för enkel justering och perfekt höjd vid olika förhållanden. Sedan introduktionen 2009, har denna konstruktion bevisat sin styrka med hög kapacitet på de största LEXION tröskorna. Från skärbordets båda sidor föres det skördade materialet samman i mitten. Att hantera så stora mängder material med hög driftsäkerhet har gjort CLAAS VARIO skärbordens kraftiga konstruktion till måttstock på marknaden. Praktisk hållare för reservaxlyftare

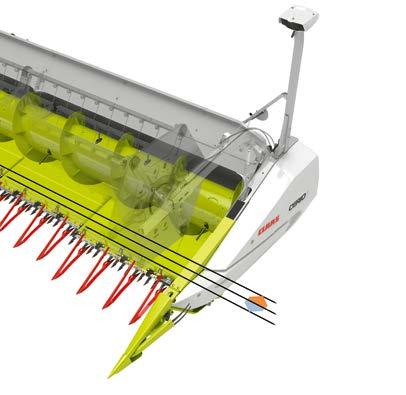

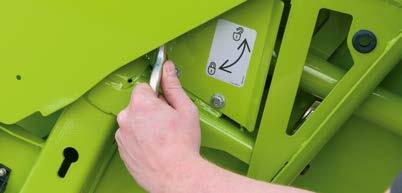

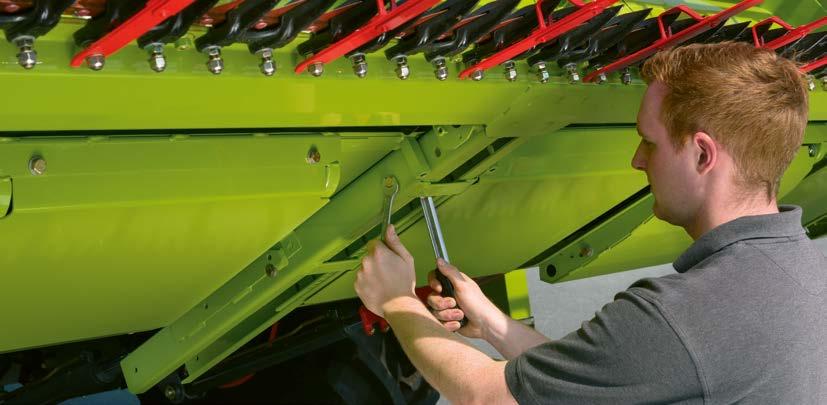

8 CERIO skärbord. CERIO 930 / 770 / 680 / 620 / 560 Användning. CERIO serien bygger på VARIO skärborden 930 till 560 och är perfekt lämpade för spannmålsskörd med hög kapacitet, oavsett om det är låg eller hög avkastning. Skärbordsbotten justeras manuellt: -100 mm till +100 mm. Skärbordet kan enkelt anpassas till olika beståndsförhållanden. Mångfalden av CERIO 930 till CERIO 560 kan lätt anpassas till LEXION, TUCANO och AVERO. Teknik. -10 cm Standard +10 cm Manuellt justerbar skärbordslängd från -100 mm till +100 mm 200 mm manuellt justerbar förskjutning Automatisk teleskopisk kraftöverföringsaxel för knivdrivningen Genomgående knivbalk och genomgående haspel Enkelsidig mekanisk skärbordsdrivning Mekanisk drivning av inmatningsskruv och kniv via kraftöverföringsaxel Ny utformning på haspelfingrarnas axlar, infästning och lagring, allt för att minimera halmlindning Vinklat traversrör för bättre sikt över skärbordsbotten från förarhytten Steglös höjdinställning för inmatningsskruven Reversering av inmatningskanal och inmatningsskruv Avskraparna kan justeras från utsidan LASER PILOT för automatisk styrning kan fällas in och justeras utan verktyg Automatisk parkerings- och transportposition Automatisk arbetsposition Skärbordsbotten förkortad spannmål (-100 mm). Skärbordsbotten förlängd spannmål (+100 mm). Justering av skärbordsbotten. Manuell justering på undersidan av skärbordet Tio skruvar för justering av skärbordsbotten Fem ställbara lägen: +100 mm, +50 mm, 0 mm, -50 mm, -100 mm Robust drivning. Drivningen på skärborden CERIO och VARIO är identisk, med överbelastningsskydd, enskilt både för knivdrivning och inmatningsskruv. CERIO skärbord erbjuder både hög kapacitet och hög driftsäkerhet. Risskörd. Utrustning för skörd av ris finns som tillval för CERIO skärborden. Snabblås för stråskiljare. Enkel höjdjustering av stråskiljare med justeringsnyckel

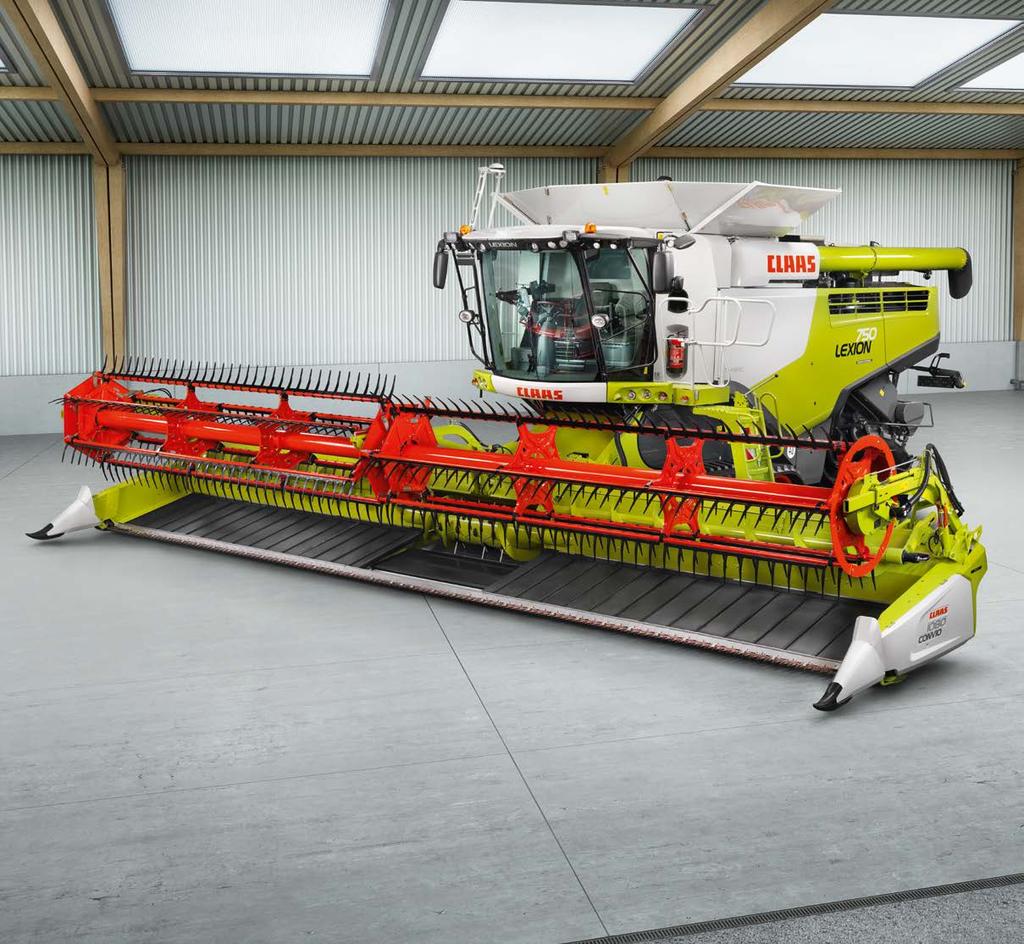

9 NYHET CONVIO FLEX / CONVIO. Nya skärbordet med band. CONVIO FLEX / CONVIO 1230 / 1080 Kraftfulla skärbord för alla grödor. Band för högsta kapacitet. Skärbord med band används med fördel när det krävs extremt låg stubbhöjd, t ex vid skörd av liggsäd eller lågväxande gröda. Flexibelt skärbord över hela bredden för optimal markföljning. Banden säkerställer skonsam och jämn inmatning

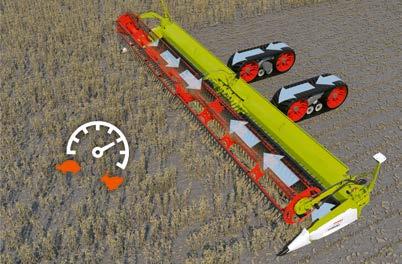

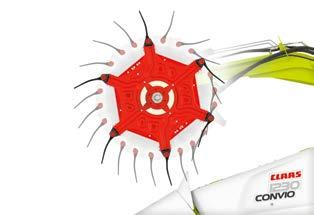

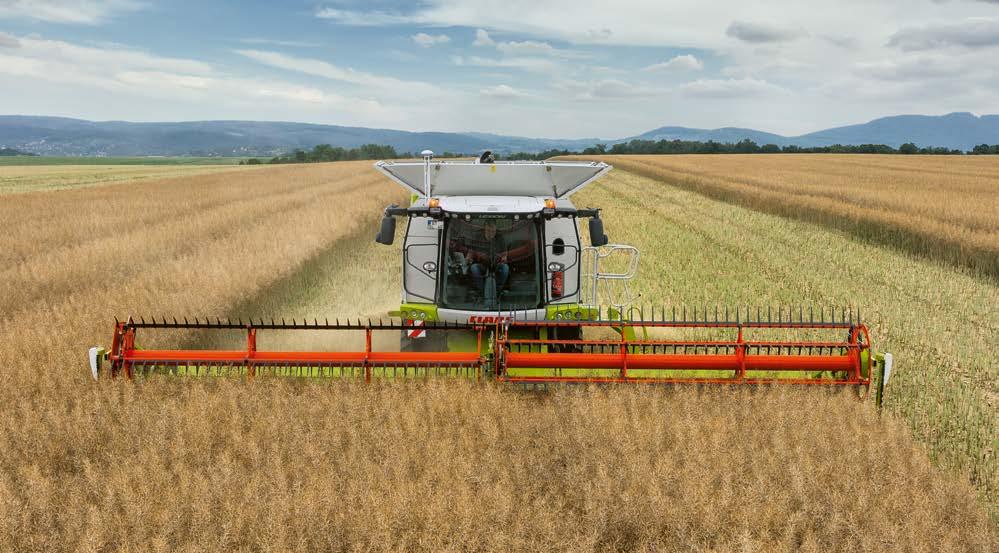

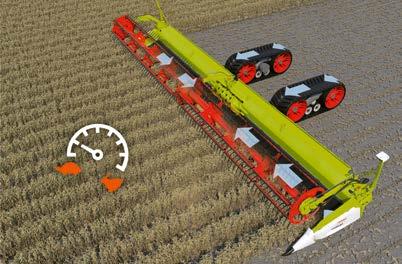

10 NYHET CONVIO FLEX / CONVIO. CONVIO FLEX / CONVIO 1230 / 1080 AUTOMATIC BELT SPEED. Hastigheten för banden på skärbordet anpassas automatiskt och kontinuerligt av AUTOMATIC BELT SPEED till rådande körhastighet och gröda. Fördelar: 1 Kontinuerlig och automatisk anpassning av bandens hastighet, särskilt vid ojämn gröda 2 Alltid rätt bandhastighet för jämnt flöde Ny haspeldesign för högsta kapacitet. Automatik för haspeldrivning och haspelhöjd. Reverseringsfunktion. Nyutvecklad haspel med innovativ utformning och ställbar kurvbana gör att haspelns fingrar lyfter grödan innan den är avskuren. Minimerat skärbordsspill vid liggande eller lågväxande gröda. Unikt Flip-Over koncept motverkar lindning i haspeln och grödan matas perfekt till banden. CONVIO skärbord ger optimalt jämnt flöde till inmatning och tröskverk. Hydraulisk haspeldrivning gör det möjligt att ställa in gränsvärde för drivningens moment som sedan automatiskt begränsar dragkraften, vid besvärliga skördeförhållanden, som t ex liggande gröda. Ett system för automatisk reglering av haspelns höjd underlättar förarens arbete. Utifrån förprogrammerade värden för tryck och känslighet förhindras att haspelfingrarna griper tag i marken genom att haspeln automatiskt höjs. Reversering kan utföras på två sätt: Vippbrytaren i armstödet reverserar haspel, mittenband, inmatningsskruv och inmatningskanal. Knappen på multifunktionsspaken reverserar mitten- och sidobanden. Varningssystem för slirning på något av banden: Föraren kan i god tid ingripa och har hela tiden kontroll över belastning på banden, även när det är mörkt. Kurvbanestyrd haspel med Flip-Over koncept. Reversering med CMOTION (1) eller vippbrytare (2)

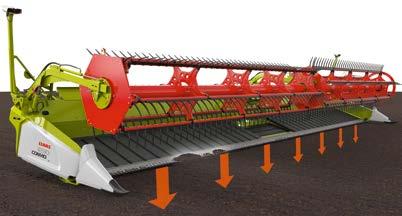

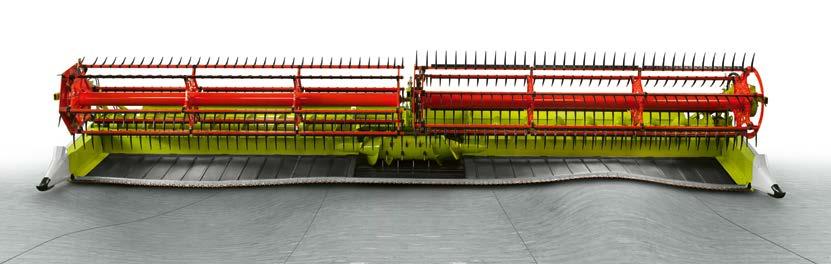

11 NYHET CONVIO FLEX / CONVIO. CONVIO FLEX / CONVIO 1230 / 1080 ACTIVE FLOAT underlättar förarens arbete. CONVIO FLEX är som standard utrustat med avlastningssystemet ACTIVE FLOAT, som anpassar knivbalkens anliggningstryck mot marken. Manövreras enkelt från förarhytten under körning. 1 Vid ojämnheter i marken (körspår eller jordhögar) kan knivbalken röra sig 135 mm nedåt och 90 mm uppåt 2 CONVIO FLEX registrerar och anpassar kontinuerligt skärbordets höjd Anpassning av anliggningstryck... Fördelar: 1 Optimalt anliggningstryck för skärbordet ger perfekt markföljning 2 Idealiskt vid varierande luftfuktighet, t ex vid morgoneller kvällsdagg... från förarhytten Bästa flexibilitet på ojämna fält. CLAAS AUTO CONTOUR för bästa snitt. Maximal föraravlastning och optimalt snitt CONVIO FLEX kan ställas i fyra olika lägen: 1 Spannmål: stel knivbalk 2 Liggande gröda: växla mellan stel och flexibel via en knapptryckning under körning 3 Flex: för lågväxande gröda, som t ex sojabönor, ärtor eller gräsfrö 4 AUTO CONTOUR FLEX: automatiskt lägsta snitt 1 Läge: Spannmål. Skärbordsbotten och knivbalk i stelt läge. 2 Läge: Liggsäd. Knivbalken är stel. Kan under körning med ett knapptryck växlas till läge Flex. Fördelaktigt vid enstaka områden med liggsäd. 3 Läge: Flex. När Flex-läget är aktiverat följer knivbalkens släpskor markens konturer utan anliggningstryck. Den flexibla knivbalken kan undvika hinder 90 mm uppåt och följa marken 135 mm nedåt. CONVIO FLEX har ett rörelseområde på totalt 225 mm. 4 Läge: AUTO CONTOUR FLEX. Automatisk anpassning av skärbordets höjd. Nya AUTO CONTOUR FLEX: Skärbordet CONVIO FLEX höjes eller sänkes kontinuerligt och helt automatiskt för att hela tiden hålla lägsta möjliga snitthöjd. 90 mm 135 mm 20 21

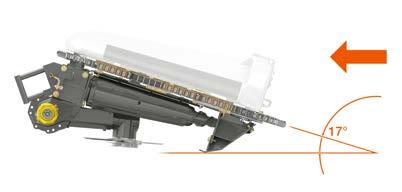

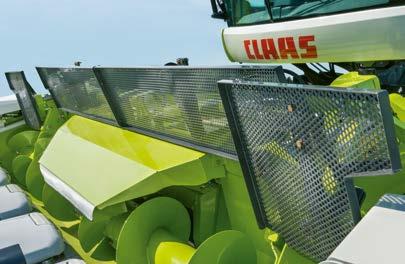

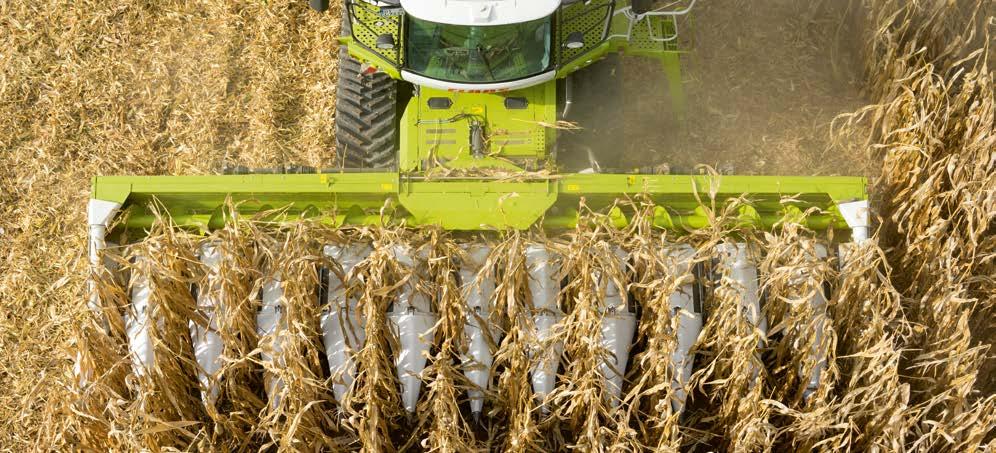

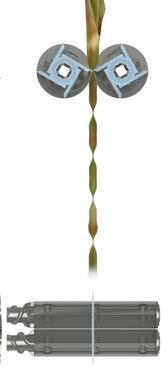

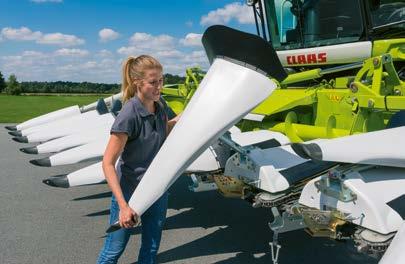

12 CORIO CONSPEED / CORIO. CORIO CONSPEED 12 och 8 rader / CORIO 8 rader 17 arbetsvinkel. Perfekt utformning. Användning. Teknik. 17 arbetsvinkel på CORIO CONSPEED och CORIO är unikt på marknaden. Arbetsvinkeln har sänkts med ca 10 % Fullständig plockning Vinkeln och huvarnas form ger effektivitet och driftsäkerhet, även vid skörd av liggande majsgröda Huvarnas främre del har ny och unik form. Optimal skonsamhet mot grödan Huvarnas sidor har utformats för effektiv och fullständig plockning av alla kolvar Optimalt vid liggande gröda CORIO CONSPEED och CORIO majsplockare passar hela tröskserien från LEXION till AVERO för skörd av kärnmajs eller Corn-Cob-mix. Gröda med hög avkastning eller bestånd med mycket torra majsstjälkar, CORIO CONSPEED och CORIO majsplockare har alltid mycket hög och effektiv avverkning. Funktionsprincip. Huvarna ger jämn matning av majsstjälkar till plockvalsarna. Stjälkarna fångas av plockvalsarna och dras nedåt. Plockplåtarna skiljer samtidigt majskolvarna från stjälkarna. Hackknivarna hackar sönder de neddragna stjälkarna. Inmatningsskruven matar sedan majskolvarna till inmatningskanalen. Effektiv, lättgående drivning på alla CORIO CONSPEED och CORIO Varvtalsanpassning genom snabbt och enkelt byte av kuggdrev Skruvformade inlopp på plockvalsen förbättrar stjälkinmatningen Mekaniskt eller hydrauliskt inställningsbara plockplåtar möjliggör god avskiljning av kolvarna Plockvalsarnas drivning är individuellt säkrad mot överbelastning och främmande föremål Robust och integrerad drivning för plockvalsar och knivar Kan fås som infällbar eller fast AUTO PILOT och AUTO CONTOUR tillgängligt för alla modeller Horisontalhack i varje plockenhet Radavstånd på 90, 80, 75 och 70 cm Horisontalhack. Praktisk mekanik för hopfällning. Varje plockenhet har en horisontalhack, integrerad med drivningen. Kniven snittar effektivt och ger ett finfördelat restmaterial för snabb nedbrytning och bra såbädd för nästa gröda. Enklare körning och bättre översikt vid transport, skärbordet fälls enkelt ihop och blir 80 cm kortare

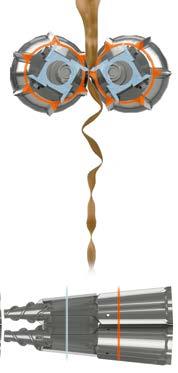

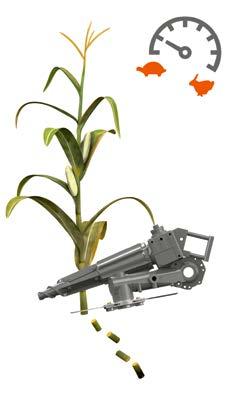

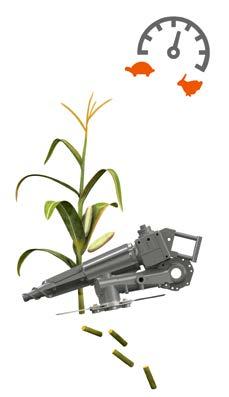

13 CORIO CONSPEED / CORIO. CORIO CONSPEED 12 och 8 rader / CORIO 8 rader CORIO CONSPEED CORIO CONSPEED CORIO Konisk CORIO CONSPEED. Användningsområden. Funktionsprincip koniska valsar. Fördelar: Konformad plockvals Hybrid- eller standardplockvalsar finns att tillgå Fyra knivar kan skruvas fast i främre delen av hybridvalsarna Beläggning med specialstål säkerställer lång hållbarhet Horisontalhack kan stängas av Linjär profil CORIO. Linjärt formade plockvalsar (lagrade framtill) Plockvalsknivar monterade över hela längden Fyra demonterbara knivar per plockvals Horisontalhackarna drivs permanent CLAAS erbjuder tre olika plockvalsar för att passa olika regioner och klimat. 1 Med genomgående profil. Passar under torra förhållanden. 2 Hybridvalsar. Passar i gröna bestånd. 3 Linjär profil CORIO. För universell användning. Utmärkande för koniska plockvalsar är att plantorna dras långsamt inåt i början och sedan snabbare för att minska spill. Skörd av solrosor. Högsta hackningskvalitet, majsstjälkarnas nedre del föres sakta bakåt Reducerat spill för att plantorna dras långsamt inåt i början och sedan snabbare Låg andel plantrester in i tröskan, högre kapacitet CORIO majsplockare kan förses med utrustning för solrosskörd. Inmatningskedjan ändras, knivar monteras över plockvalsarna, sidorna höjs och en påbyggnad placeras baktill

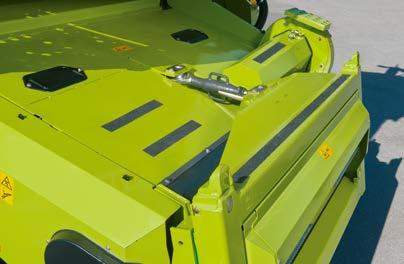

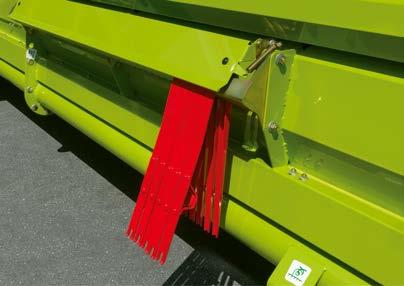

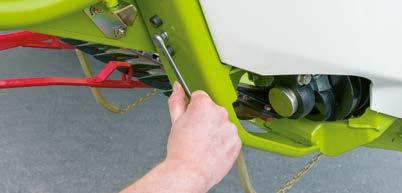

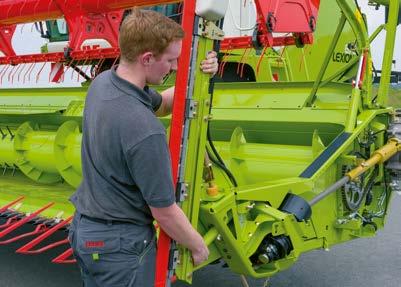

14 Fler starka fördelar med CLAAS skärbord. Skärbordskomfort Reservkniv och axlyftare. Alla CLAAS skärbord är utrustade med reservkniv. Knivbladen av härdat material är extremt slitstarka. Axlyftarna underlättar ren upptagning av grödan med minimalt spill. Samtidigt minskar risken för stenar i skärbordet vid liggande gröda. På skärbordets baksida finns upphängning för extra axlyftare. Mjukstartautomatik. Skärbord för alla grödor. Gradvis inkoppling av skärbordet förhindrar spetsbelastning i drivningen. För alla världens skörderegioner och för varje tröskbar gröda finns det ett passande skärbord från CLAAS. Oavsett om det är för spannmål som vete, råg, korn, havre och rågvete, eller för raps, majs, solrosor, ris, soja, linser, gräs- och klöverfröer eller hirs. Dra nytta av den unika kombinationen av prestanda och tekniska fördelar. Multikoppling. Alla hydrauliska och elektroniska anslutningar till skärbordet är samlade i en multikoppling. Sparar dyrbar tid genom färre arbetsmoment vid till- och frånkoppling Integrerade anslutningar eliminerar risken för förväxling Enkel att ansluta, även under tryck Miljövänligt utan oljespill Hydrostatisk haspeldrivning. Pump med variabelt flöde ger ett moment på max 1000 Nm till haspeln. Därmed varieras haspelns varvtal automatiskt, anpassat till körhastigheten. Gott om kraft tack vare det höga momentet Högre verkningsgrad än för kugghjulspumpar Sluten hydraulkrets säkerställer exakt haspeldrivning Snabb reaktion för anpassning av haspelvarvtalet Hög lyfthöjd för haspeln Skärbordsvagn med två axlar och medstyrande bakaxel. Ny skärbordsvagn med två axlar och fyrhjulsstyrning finns till skärborden VARIO 1230, 1080 och 930. Bästa följsamhet vid kurvtagning Stabil på vägen Påskjutsbroms och parkeringsbroms Framaxel med pendlande upphängning för bästa egenskaper vid ojämnheter Skärborden SUNSPEED och majsplockare kan också transporteras enkelt på skärbordsvagnen med hjälp av anpassade stöd Kan också anpassas för skärbord med rapsknivar Följande kan även fås fabriksmonterat som tillval: Reservhjul Varningsbelysning LED-belysning Sidomarkering Kort eller lång dragbom Transportbox. Vagnen kan utrustas med en låsbar box för säker förvaring av rapsutrustning. Centrallåsning. En enda spak på vänster sida av skärbordet aktiverar alla låsanordningar samtidigt. Enkelt och bekvämt med multikoppling och centrallås. Skärbordsvagn med två axlar och medstyrande bakaxel. Skärbordsvagn med en axel. Låsbar box för rapsutrustning

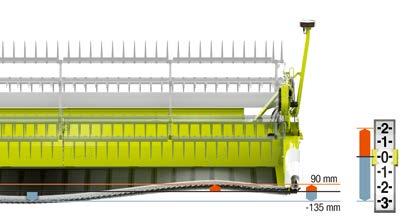

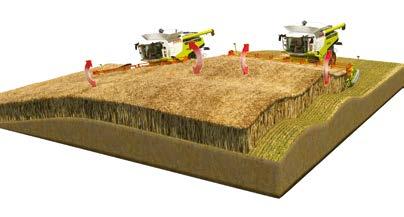

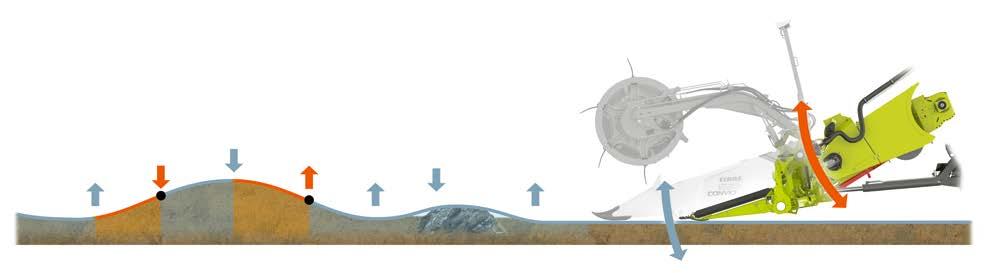

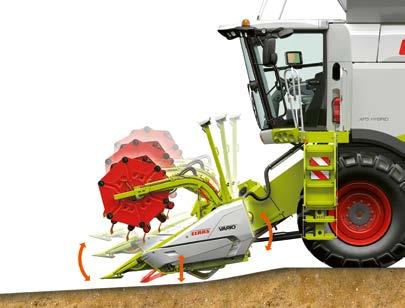

15 Mer precision, mer kapacitet. Skärbordsautomatik CLAAS CONTOUR säkrar god markföljning. Skärbord med CLAAS CONTOUR anpassar sig automatiskt till ojämnheter i marken längs med färdriktningen. CONTOUR håller det förinställda marktrycket konstant. Varje gång skärbordet sänks ned, återgår det automatiskt till förvald stubbhöjd. AUTO CONTOUR jämför kontinuerligt aktuell skärbordsposition med önskat värde och justerar automatiskt skärbordet så att det följer markens konturer på bästa sätt. Förarens arbete underlättas, särskilt viktigt vid långa arbetsdagar, på natten, vid liggande gröda, sidolutning eller stenig mark. AUTO CONTOUR hjälper till att öka kapaciteten och att utnyttja LEXION ännu mer lönsamt. AUTO CONTOUR: snabbare och mer exakt. Automatisk haspelreglering. AUTO CONTOUR kompenserar för ojämnheter i marken både på längden och på tvären. Sensorer under skärbordet reagerar snabbt och reglerar styrningen av hydraulkolvarna på inmatningskanalens sidor. Elektroniska sensorer registrerar hydraultrycket och reagerar snabbt Ventilstyrda gasackumulatorer för optimal dämpning Haspelvarvtalet och därmed även haspelhastigheten anpassas automatiskt och proportionerligt till körhastigheten. Föraren kan välja och spara olika inställningar för förhållandet mellan körhastighet och haspelhastighet. Haspelhastigheten kan ställas in steglöst. Den digitala varvtalssensorn ger exakt varvtalsanpassning. Flera haspelhöjder kan sparas och snabbväljas tillsammans med olika stubbhöjder. Dessutom kan du fortfarande justera haspelhöjden manuellt när du så önskar. VARIO automatik. På VARIO skärbord med haspelautomatik kan haspelns horisontalläge samt skärbordslängden sparas och sedan väljas igen genom aktivering av skärbordsautomatiken. Manuell inställning är fortfarande möjlig. Parkeringsposition för VARIO Skärbordsautomatik. CONTOUR / AUTO CONTOUR Automatiskt haspelvarvtal Automatisk haspelhöjd Automatisk horisontal inställning av haspel, VARIO Automatisk skärbordslängd, VARIO Automatisk parkeringsposition, VARIO Med bara en knapptryckning ställer sig dessa VARIO skärbord antingen till parkeringsposition, förberett för placering på skärbordsvagnen eller till arbetsposition direkt efter tillkoppling. Tröskverket måste vara frånslaget. Dubbelverkande hydraulkolvar reglerar skärbordets tryck mot marken exakt. Med knappen för höjdreglering på multifunktionsspaken aktiverar du bekvämt skärbordsautomatiken. Sensorbågar registrerar skärbordets position

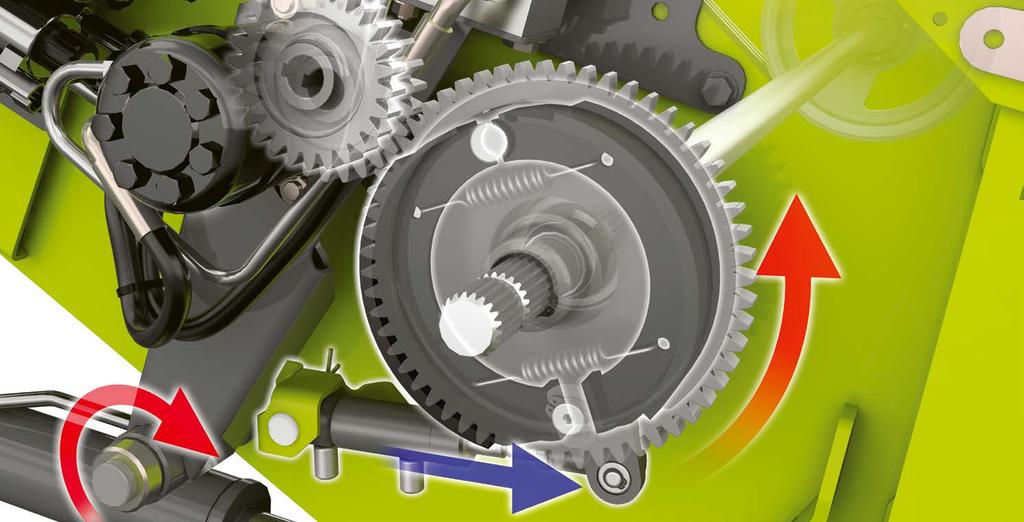

16 Kraftfull inmatning. Inmatningskanal Direkt skärbordsdrivning. Minskad bränsleförbrukning med bibehållen prestanda här har den raka skärbordsdrivningen en stor betydelse. Kraften kommer till nytta där den behövs. Tröskor utvecklas hela tiden, tröskverkens kapacitet blir högre, och därmed volymen på grödan som ska transporteras genom inmatningen. Detta ställer högre krav på skärbordsdrivningen. Fyra alternativa skärbordsdrivningar: S (konstant) L (steglös) XL (2-stegs) XXL (steglös) CLAAS erbjuder rätt drivlina med kapacitet för alla skärbord. Skärbordsbroms. Effektivt skydd mot främmande föremål och skador av andra orsaker. Via multifunktionsspaken kan skärbordsbromsen (1) vid behov snabbstoppa skärbordet. Skärbordsbromsen är monterad direkt på inmatningskanalen vilket minskar belastningen på såväl remmar som drivning. Högre bromsmoment och mindre slitage. Hydraulisk reversering. Hydrauliken (2) möjliggör skonsam reversering med högt startvridmoment. Aktiveras bekvämt från hytten med en vippbrytare. Rotationsriktningen ändras även på den hydrauliska haspeldrivningen. AUTO CONTOUR. För fri sikt: dammreducering vid inmatningskanalen

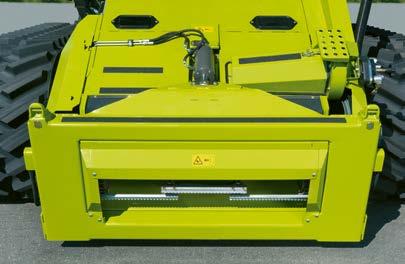

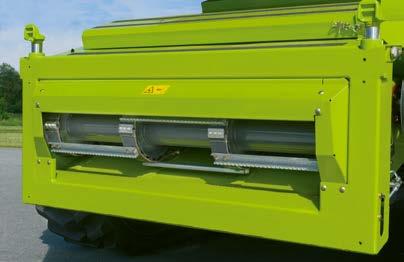

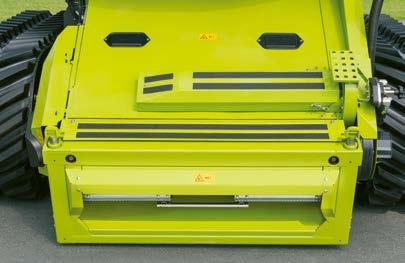

17 Optimalt anpassad inmatningskanal. Inmatningskanal 1 1 Universell inmatningskanal. Fast inmatningsvinkel mot tröskverket ger jämnt flöde. Kraftiga inmatningskedjor eller band och härdade inmatningslister ger hög stabilitet. Utbytbar slitplåt säkrar en mycket lång hållbarhet. 2 HP inmatningskanal. HP (Header Pitch) inmatningskanal med manuell justering av skärvinkeln via mekanisk toppstång. Från 0-läget kan skärvinkeln ändras 8 bakåt och 11 framåt. 2 3 HP hydraulisk inmatningskanal. Hydraulisk justering av skärvinkeln för optimal anpassning till alla skördeförhållanden, t ex liggsäd. Skärvinkeln och fyra olika stubbhöjder kan sparas. 4 V-kanal. Snabbt och enkelt att justera skärvinkeln mekaniskt även med skärbordet monterat. Vald skärvinkel kan avläsas på en skala. NYHET: Förstärkta inmatningslister. Alla LEXION 600 modeller har en ny generation härdade inmatningslister. 3 Kraven ökar. LEXION har ett helt nytt koncept för inmatningselevatorn, anpassat för den enorma tröskkapacitet, som är utmärkande för LEXION. Inmatningselevatorn kan fås alternativt med band istället för konventionella kedjor. Banden har invävda kuggar för säker drivning och inmatning av stora materialmängder samt kraftfull reversering. Bandelevator har flera fördelar: Jämn och tyst gång Konstant spänning och lång livslängd Extrem slitstyrka och hög tålighet mot främmande föremål

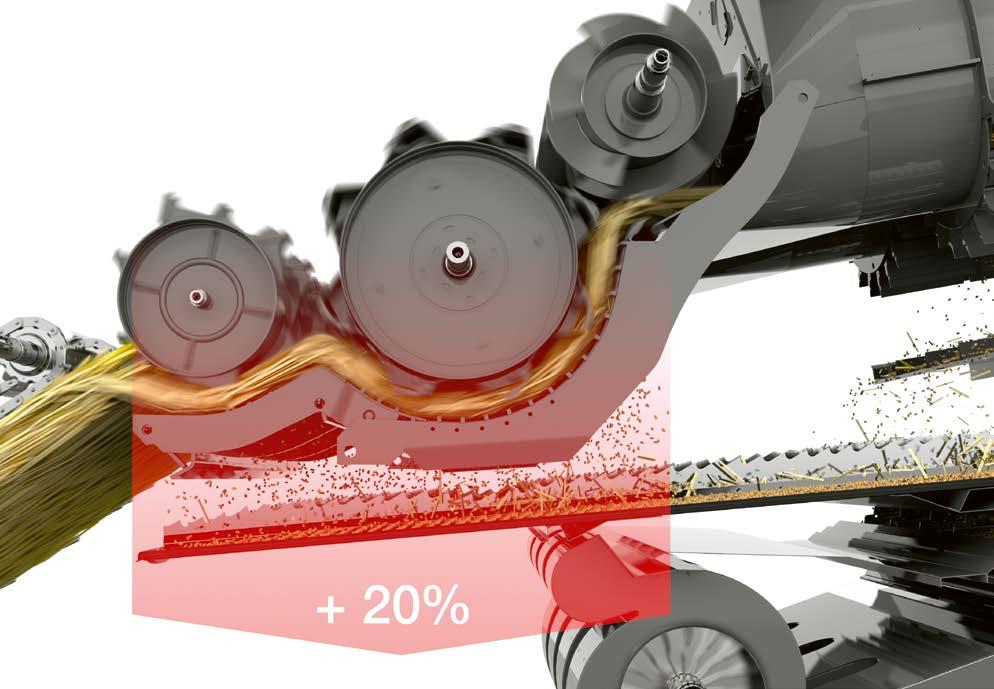

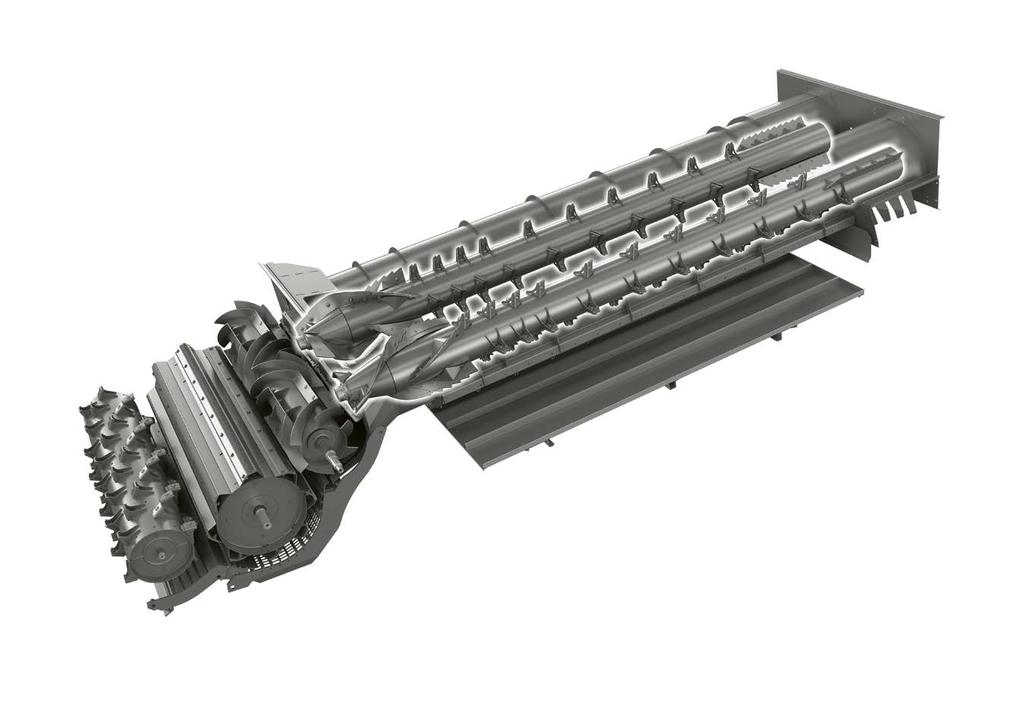

18 Spetsteknologi. APS HYBRID SYSTEM. APS HYBRID SYSTEM APS HYBRID SYSTEM = APS + ROTO PLUS Urtröskning: APS Avskiljning: ROTO PLUS Ett stort steg framåt med APS HYBRID SYSTEM. APS HYBRID SYSTEM tröskteknologi från CLAAS som kombinerar två unika framgångskoncept: APS, acceleration av tröskmaterialet före huvudcylindern och ROTO PLUS, skonsam och effektiv avskiljning. Endast CLAAS kombinerar båda systemen i en tröska. APS + ROTO PLUS ger dig påtagliga kapacitetsfördelar jämfört med andra system. Denna kraftfulla kombination erbjuder oslagbara fördelar: Inställning av tröskcylinderns varvtal, oberoende av rotorvarvtalet Hela tröskförloppet kan justeras individuellt för att passa skiftande skördeförhållanden Skonsam urtröskning med högsta kapacitet Steget före. LEXION med APS HYBRID SYSTEM, det effektiva avskiljningssystemet med 10-tals gånger snabbare materialflöde och enormt hög centrifugalkraft, erbjuder tröskegenskaper som skiljer sig fundamentalt från konventionella skakartröskor. Dra fördel av den oslagbara kombinationen APS + ROTO PLUS. Avskiljningssystem Spill (%) Konventionell tröska Kapacitet (t/h) LEXION Med konventionella tröskor ökar spillet kraftigt när avverkningen når en viss nivå, beroende på att avskiljningskapaciteten över skakarna är begränsande. LEXION med ROTO PLUS, den effektiva avskiljningstekniken som medger markant ökad kapacitet med bibehållen låg spillnivå

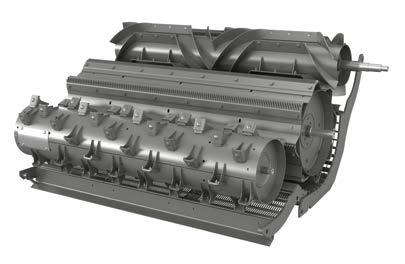

19 Goda resultat snabbare. APS. APS HYBRID SYSTEM 1 Accelerator 2 Tröskcylinder 3 Halmvinda Tröskcylinder. Synkroniserat samspel. LEXION är utrustad med en sluten tröskcylinder som säkerställer perfekt materialflöde och skonsam behandling av kärna och halm. Resultat: högre avverkning och bästa kvalitet på den skördade grödan. Den traditionella öppna tröskcylindern kan väljas som alternativ. Acceleratorn, tröskcylindern och halmvindan drivs över samma variator. Vid varje förändring av tröskcylinderns varvtal förändras varvtalen resp periferihastigheterna synkront för acceleratorn och halmvindan. Överbelastningsskydd ökar avverkningen per dag. Resultat: skonsam behandling av grödan och jämnt flöde genom tröskverket. APS, det unika trösksystemet. Endast CLAAS kan erbjuda denna unika lösning. En patenterad accelerator i tröskverket höjer prestandan väsentligt. CLAAS avgörande försprång skapas redan före tröskcylindern. En kraftig acceleration av grödan från 3 m/s till 20 m/s utlöser en rad effekter. Acceleratorn jämnar ut materialet Grödans genomflöde blir jämnt och upp till 33 % snabbare Högre centrifugalkrafter separerar väsentligt mycket mer kärnor Upp till 30 % av alla kärnor avskiljs redan i förslagskon direkt under acceleratorn, vilket leder till en betydande avlastning för huvudslagskon Med endast en knapptryckning från förarplatsen justeras slagskon med mycket hög precision, exakt lika på båda sidor. Slagskons hydrauliska överbelastningsskydd skyddar mot skador från främmande föremål och du kan tryggt köra nära tröskans kapacitetsgräns, utan risk för stopp. APS för bästa skördekvalitet. APS systemet kan anpassas i flera steg för bästa urtröskning. Ett extra trösksegment samt agnavskiljningsplåtar, vilka enkelt kan kopplas in med en spak vid inmatningskanalen. APS systemet säkrar en utmärkt skördekvalitet. MULTICROP slagsko. Förslagskon är utformad som en MULTICROP slagsko och kan därför hantera alla typer av grödor. Möjligheten att snabbt byta de tre slagskosegmenten minimerar omställningstider och maximerar effektivitet och lönsamhet. Detta leder till en kapacitetsökning på upp till 20 % utan att bränsleförbrukningen ökas. Den stora stenfickan öppnas bekvämt från sidan och är självtömmande. Snabbare byte av segment tack vare MULTICROP slagsko

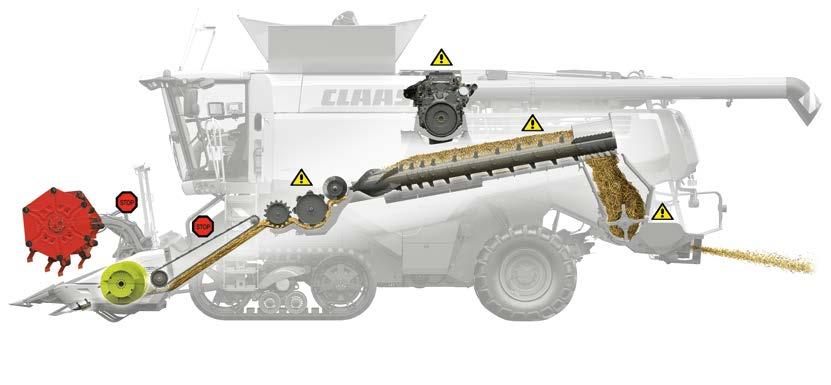

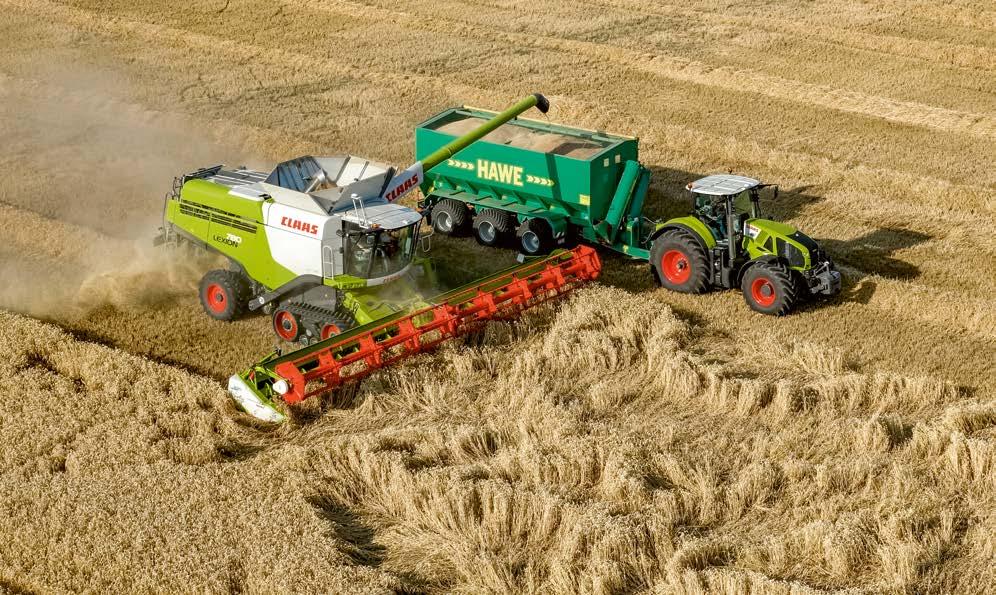

20 Högre säkerhet. AUTO CROP FLOW. AUTO CROP FLOW Överblick över riskerna. Agera snabbt. Nyheter för att göra skördearbetet säkrare. Vid extrema skördeförhållanden måste föraren hela tiden arbeta med full koncentration för att garantera störningsfri drift av tröskan. Ofta är det enbart under några få dagar som grödan kan skördas med bästa kvalitet och då är varje minut viktig. Få överblick i tid. Kontinuerlig varvtalsövervakning för att tidigt identifiera hög belastning på dessa komponenter: APS tröskverk ROTO PLUS rotorer Motor Om en förinställd slirningsgräns överskrids aktiveras följande steg automatiskt: Skärbordsbromsen aktiveras Inmatning och skärbord stängs av Farthållare eller CRUISE PILOT: Hastigheten sänks till 1,5 km/h om systemet är aktiverat Tömning av spannmålstanken stängs av om den är igång Dessa åtgärder förhindrar igensättning och reducerar antalet stillestånd. Anpassat till skördeförhållandena. AUTO CROP FLOW kan kopplas till / från i CEBIS. På så sätt kan föraren välja om funktionen ska användas eller inte. Känsligheten för slirning kan anpassas i tre lägen så att systemet anpassas perfekt till fältets förhållanden. Köra med full kapacitet. AUTO CROP FLOW hjälper föraren att utnyttja tröskan med full kapacitet. Genom övervakning av de viktigaste komponenterna i materialflödet och automatiska åtgärder vid överbelastning skapas den nödvändiga säkerheten för att utnyttja tröskan maximalt. Övervakning av halmhack och POWER SPREADER. Ojämnt mogen gröda eller liggsäd kan försvåra skördearbetet

21 Ett överlägset koncept. ROTO PLUS. Avskiljning / ROTO PLUS Högkapacitetsrotorer. Steglöst ställbar variator. Excentriskt lagrade rotorer utvecklar enormt hög centrifugalkraft som effektivt skiljer kvarvarande kärnor från halmen. Med en diameter på 445 mm och totallängd på 4200 mm, erbjuder LEXION väl tilltagna separationsytor. Återföringsplanet under rotorerna transporterar mixen av kärnor, boss och agnar först till förberedningsplanet och sedan vidare över de dubbla fallstegen. Sållkassen avlastas, med ökad kapacitet och renare spannmål som resultat. Automatisk inställning med CEMOS AUTO SEPARATION. Rotorvarvtalet på LEXION manövreras bekvämt från förarplatsen via CEBIS. Rotorernas varvtal kan regleras steglöst från 400 till 1000 rpm helt oberoende av tröskcylinderns varvtal. Det innebär inte bara att avskiljningen snabbt kan anpassas till rådande gröda och skördeförhållande. Det möjliggör även en individuell anpassning av tröskans komponenter för maximal avverkning, oberoende av skördebetingelser. Ett överlägset koncept. APS kompletterad med den exklusiva ROTO PLUS principen. Resultatet, det överlägsna APS HYBRID SYSTEM, som ännu en gång bevisar ett imponerande försprång för CLAAS. ROTO PLUS avskiljning. Det jämna flödet genom APS skapar idealiska förutsättningar för ROTO PLUS att skilja från de sista kärnorna. Principen bakom ROTO PLUS är enkel, men extremt effektiv. APS systemets halmvinda delar tröskgodset i två jämna flöden som matas till de båda motgående rotorerna. Enkelt inställbara rotortäckplåtar. Automatisk inställning med CEMOS AUTO SEPARATION. Alla LEXION har hydrauliskt manövrerade rotortäckplåtar för snabb anpassning av avskiljningsytan under rotorerna. Rotortäckplåtarna manövreras bekvämt, direkt från förarplatsen med CEBIS HOTKEY. Vid torr eller spröd halm kan täckplåtarna stegvis stängas för att minska belastningen på sållkassen. Vid grön eller fuktig halm öppnas plåtarna för att uppnå maximal frånskiljningskapacitet. Resultat: Rotorernas avskiljningsyta kan anpassas till alla skördeförhållanden för högsta avverkning. LEXION 780 är flaggskeppet. På LEXION 780 har ROTO PLUS avskiljning anpassats till den enorma kapaciteten: rotorernas varvtalsområde är högre, rpm. Dessutom har avskiljningsytan utökats med ett sjätte avskiljningssegment under rotorerna, vilket ger ännu högre avskiljningskapacitet. Hydrauliskt ställbara rotortäckplåtar för anpassning av avskiljningsytan under rotorerna. Rotorvariator

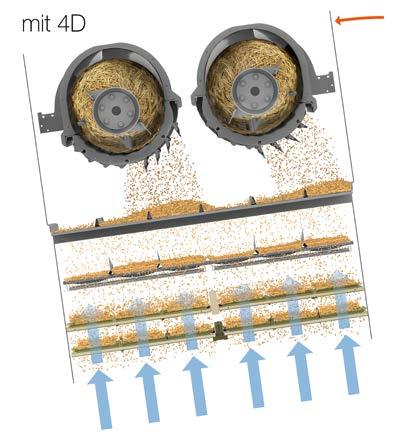

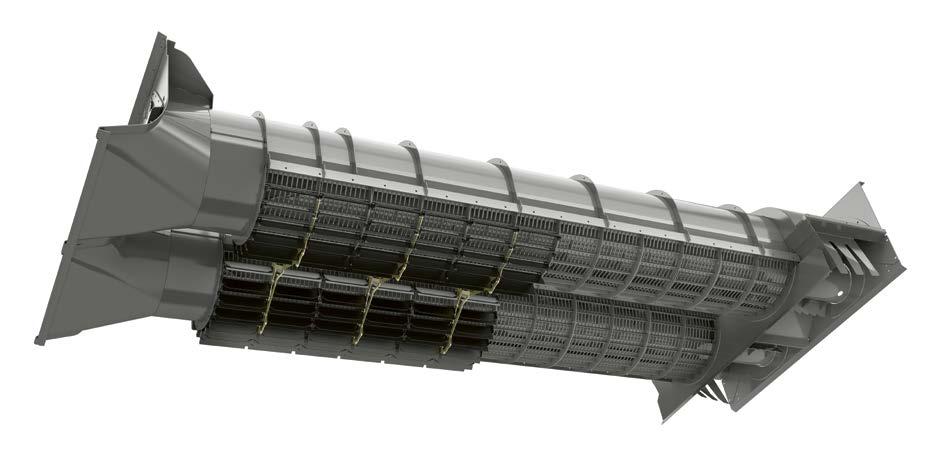

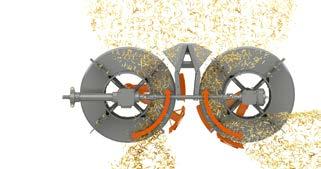

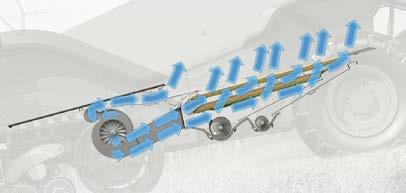

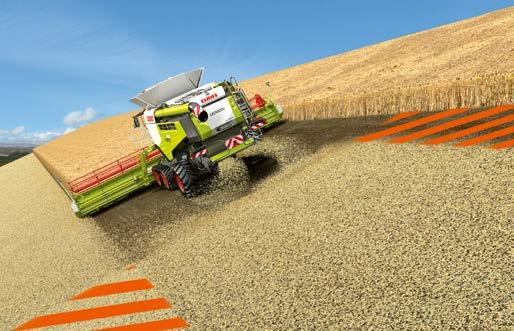

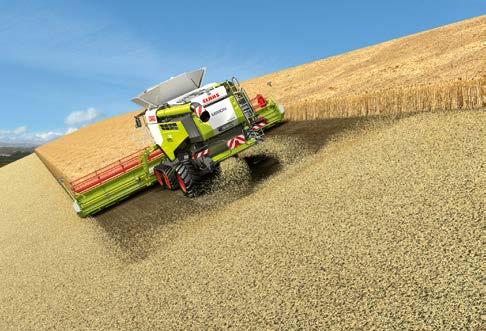

22 CLAAS 4D-rensverk. 4D-rensverk med 4D utan 4D Möt utmaningarna. Rotortäckplåtarna har en central funktion. Så här fungerar 4D: 4D. Fördelar: När tröskan körs på kuperade fält ställs särskilda krav på rensverket. Materialet från avskiljningen rör sig nedåt i sidolut och matar därför mera till ena sidan av återföringsplanet, förberedningsplanet och sållet. Likaså måste fläktens varvtal anpassas när tröskan körs i moteller medlut, för att säkerställa bästa rensning och undvika spill. CLAAS 4D-rensverk. 4D-rensverket är en ytterligare modul i CEMOS AUTOMATIC med två funktioner. 4D är för manövrering av rotortäckplåtarna och AUTO SLOPE för anpassning av rensfläktens varvtal. 4D omfattar också ett tredje par rotortäckplåtar under det tredje rotorsegmentet. Dessutom är varje par rotortäckplåtar delade på mitten och båda sidor kan öppnas och stängas separat. Funktion: 4D styr rotortäckplåtarna automatiskt för att uppnå en jämn belastning på rensverket. Matningen anpassas till den rådande tvärs- och längsgående lutningen samt den aktuella belastningen på rensverket. Det betyder att renseffekten förblir i det närmaste konstant även på kuperade fält. 4D reglerar rotortäckplåtarna automatiskt och är aktiv i bakgrunden som assistans till föraren. I sidolutningar: Den halva av rotortäckplåtsparet som är vänd mot uppförslutet öppnas Den halva av rotortäckplåtsparet som är vänd mot nedförslutet stängs Rotortäckplåtarna stängs succesivt framifrån och bakåt och de öppnas motsvarande, bakifrån och framåt. Vid körning i motlut: Fläktvarvtalet minskas Undersållet öppnas mer Vid körning i medlut: Fläktvarvtalet ökas Undersållet stängs mer Jämn fördelning av materialet från avskiljningen Trots lutning sker ett jämnt flöde till Återföringsplan Förberedningsplan Översåll/undersåll Rensfläktens varvtal anpassas automatiskt Bättre sållkapacitet genom anpassad luftmängd Rensningskapaciteten förblir stabil vid körning i sidolutning eller med- och motlut Högre kapacitet och mindre spill på kuperade fält 42 43

23 Imponerande rensning. Rensverk Elektrisk sållinställning. Returgods och GRAINMETER. Automatisk inställning med CEMOS AUTO CLEANING. Utifrån returgodsets mängd och innehåll kan man dra slutsatser för bästa möjliga tröskinställningar. Från förarplatsen kan föraren bekvämt se det belysta returgodset. Delat förberedningsplan som kan dras ut framåt. Dessutom kan alla LEXION modeller utrustas med GRAINMETER. Returgodsets totalmängd (1) och andelen kärnor (2) kan då bekvämt avläsas elektroniskt i CEBIS. JET STREAM. Rensverket JET STREAM, speciellt anpassat för ROTO PLUS. Dubbla fallsteg Det första fallsteget är 150 mm högt Den långa luftutjämningskanalen säkerställer en jämn och extremt kraftig luftström 8-delad turbinfläkt på LEXION 780 / delad turbinfläkt på LEXION 760 / 750 / 740 Sållen är elektriskt ställbara från förarplats Automatisk inställning med CEMOS AUTO CLEANING och AUTO SLOPE. Dubbel rensluft. Dubbla ventilerade fallsteg ger intensiv förrensning. Turbinfläktarna garanterar tillräckligt luftflöde enkelt och steglöst ställbart från förarplatsen. Förberedningsplan. På förberedningsplanet sker en försortering av materialet. Kärnorna hamnar underst och boss och agnar överst. Effektiv försortering och höga fallsteg minskar belastningen på sållen och ökar rensningskapaciteten. Förberedningsplanets segment går enkelt att dra ut framåt för rengöring. 3D-rensverk. Lutningskompensering genom aktiv styrning av översållet Full kapacitet även vid sidolutningar på upp till 20 % Absolut underhållsfritt och utan slitage Snabb och enkel eftermontering I kombination med AUTO CONTOUR ett perfekt "lutningspaket" Med dessa data kan föraren manuellt eller med hjälp av CEMOS optimera tröskinställningarna för att till fullo utnyttja potentialen hos LEXION. Utan 3D Med 3D 44 45

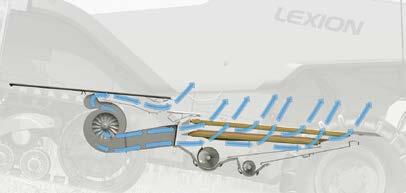

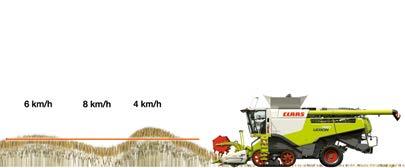

24 AUTO SLOPE. Automatisk styrning av rensfläktens varvtal. AUTO SLOPE CRUISE PILOT CRUISE PILOT automatisk anpassning av körhastighet. CLAAS CRUISE PILOT styr automatiskt körhastigheten för bästa skörderesultat. Beroende på valt körläge, reglerar CRUISE PILOT tröskans körhastighet baserat på flera parametrar: materialmängd i inmatningskanalen, motorbelastning och ev spill. Motorbelastning Spillnivå Materialmängd i inmatningskanalen 6 km/h 8 km/h 4 km/h Avkastning Följande körlägen kan väljas: Konstant hastighet angiven börhastighet Konstant avverkning angiven börkapacitet Konstant avverkning med spillkontroll angiven önskad börkapacitet och accepterad spillnivå Klar fördel: CRUISE PILOT arbetar med framförhållning och reagerar innan tröskverket överbelastas. LEXION arbetar alltid automatiskt med maximal kapacitet för bästa skörderesultat. Den faktor som begränsar skördekapaciteten, t ex motorbelastning, spill eller materialflöde, visas i CEBIS. För att utnyttja LEXION på bästa sätt kan du snabbt och enkelt, med CEBIS HOTKEY, ställa in max hastighet och välja reaktionstid i fem nivåer. För bästa rensning i både med- och motlut. Fältets lutning påverkar rensverket och förarens arbete underlättas av AUTO SLOPE funktionen som automatiskt anpassar rensfläktens varvtal. För att minimera spill från sållen vid körning i motlut, minskas rensfläktens varvtal. Vid körning i medlut ökas rensfläktens varvtal för att hålla jämnt flöde över sållen och därmed ett bra rensningsresultat. Rensfläktens varvtal förinställes av föraren, och AUTO SLOPE anpassar varvtalet automatiskt och kontinuerligt efter fältets lutning. Så här fungerar AUTO SLOPE: Vid körning i motlut: Fläktvarvtalet minskas Vid körning i medlut: Fläktvarvtalet ökas Dina fördelar: Absolut underhållsfritt och utan slitage Rensfläktens varvtal anpassas automatiskt Bättre sållkapacitet genom anpassad luftmängd Rensningsresultatet förblir stabilt Perfekt i kombination med 3D-rensverk på kuperade fält Högre kapacitet och mindre spill på kuperade fält NYHET: Visning och manövrering i nya CEBIS MOBILE. Förutom i CEBIS kan föraren nu också manövrera alla funktioner för CRUISE PILOT via CEBIS MOBILE. På skärmen i hytten kan avläsas alla värden för t ex: kapacitet per timme, motorutnyttjande, materialmängd i inmatningskanal och strategi i CRUISE PILOT. Föraren kan snabbt och enkelt ingripa och justera inställningar

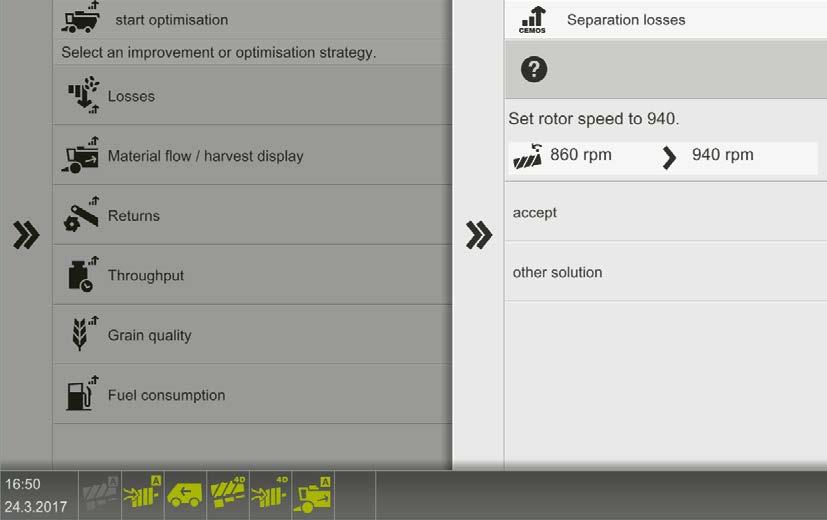

25 NYHET Fler inställningar per sekund. CEMOS AUTOMATIC. CEMOS AUTOMATIC CEMOS. CEMOS omfattar alla de CLAAS system som optimerar tröskans inställningar för bästa skörderesultat. CEMOS finns i två varianter: 1 Dialogbaserade system som t ex CEMOS DIALOG eller CEMOS Advisor. De guidar föraren till tröskans optimala inställning, steg för steg. Föreslagna inställningar ska bekräftas eller utföras av föraren. 2 CEMOS AUTOMATIC är ett begrepp för flera olika funktioner, som automatiskt ändrar tröskans inställningar, föraren ska bara aktivera automatiken. Exempelvis: CEMOS AUTO THRESHING justerar inställningar för tröskverket. CEMOS AUTO SEPARATION justerar inställningar för ROTO PLUS avskiljning. Automatisk urtröskning, avskiljning och rensning. CEMOS AUTO THRESHING för bästa inställning av: Tröskcylinderns varvtal Slagskoavstånd CEMOS AUTO CLEANING optimerar rensverket, genom att påverka dessa inställningar: Fläktvarvtal Öppning översåll Öppning undersåll CEMOS AUTO SEPARATION optimerar ROTO PLUS avskiljning, genom att påverka dessa inställningar: Rotorvarvtal Rotortäckplåtar Fokusera på skördearbetet i stället för att justera inställningar. CEMOS AUTOMATIC anpassar kontinuerligt inställningar för avskiljning och rensverk och därmed optimeras tröskan hela tiden till just nu rådande skördeförhållanden. Tröskan arbetar med maximal kapacitet och bibehållen högsta tröskkvalitet och minimal bränsleförbrukning. Allt föraren behöver göra, är att aktivera automatiken. Funktionsprincip. Enkelt och effektivt: CEMOS AUTOMATIC funktioner ställer in tröskans olika system enligt vissa förutbestämda börvärden när fältet påbörjas och anpassar värdena snabbt efter det aktuella fältets förhållanden. Efterhand under skördearbetet kontrolleras och justeras dessa inställningar kontinuerligt och helt automatiskt av CEMOS AUTOMATIC funktionerna. Inte ens den bästa förare orkar vara lika alert hela tiden. Praktisk användning. Nya CEBIS MOBILE ger dig översikt. På CEBIS MOBILE kan man hela tiden ha uppsikt över aktuella inställningar och aktiva CEMOS AUTOMATIC funktioner, liksom bilderna från GRAIN QUALITY CAMERA. Föraren har all relevant information för att t ex anpassa sin strategi för inställningar. NYHET: visning av status för 4D-rensverket. Ny avläsning och manövrering för CEMOS. Med den nya pekskärmen CEBIS MOBILE kan följande funktioner manövreras: CEMOS DIALOG CEMOS AUTO THRESHING CEMOS AUTO CLEANING CEMOS AUTO SEPARATION CRUISE PILOT AUTO CROP FLOW CEMOS AUTO THRESHING, CEMOS AUTO CLEANING och CEMOS AUTO SEPARATION kan användas under hela skördeperioden, i vete, korn, rågvete, råg, havre 1, raps, sojabönor 1 och majs. Displayens visningsområde kan ställas in för att visa status för 4D-rensverket. Då visas rotortäckluckornas aktuella position i displayfältet. CEMOS AUTO SEPARATION justerar kontinuerligt luckornas position baserat på vald strategi och rådande förhållanden. Guld till CEMOS AUTO THRESHING på Agritechnica Enkel att aktivera via AUTO PILOT knappen på CMOTION eller på multifunktionsspaken. 1 Ej CEMOS AUTO THRESHING 48 49

26 NYHET Fulla potentialen nyttjas. CEMOS AUTOMATIC Optimeringsstrategier. Bästa tröskkvalitet helt automatiskt. Optimeringsstrategier baserade och målinriktade på skördekvalitetens betydelse för företagets ekonomi: Högsta kärnkvalitet Högsta tröskkvalitet Högsta renhet i tröskad vara Halmkvalitet vid läggning av hel halm Högsta kapacitet Föraren väljer börvärden för CEMOS AUTOMATIC, för att styra mot ett resultat som svarar mot den valda strategin. Därefter justeras tröskverket av CEMOS AUTO THRESHING, rensverket av CEMOS AUTO CLEANING och avskiljningen av CEMOS AUTO SEPARATION. Föraren har full kontroll. GRAIN QUALITY CAMERA i kombination med CEMOS AUTO THRESHING, CEMOS AUTO CLEANING och CEMOS AUTO SEPARATION reglerar inställningarna automatiskt. Direktbild från GRAIN QUALITY CAMERA kan visas i CEBIS MOBILE. Ett klick på bilden öppnar ett dialogfönster för inställning av mätområdets känslighet. Föraren kan nu ställa in önskad nivå på tröskkvaliteten. Dokumenterat högre kapacitet. Utvärdering av 734 tröskor med totalt trösktimmar från 2013 till 2016 har entydigt dokumenterat högre kapacitet med CEMOS AUTO CLEANING och CEMOS AUTO SEPARATION. CEMOS AUTO THRESHING, CEMOS AUTO CLEANING och CEMOS AUTO SEPARATION arbetar hela tiden på basis av CEMOS DIALOG mjukvara. Föraren kan när som helst ingripa och använda dialogen med CEMOS för att göra korrigeringar. Automatiken förblir aktiv. LEXION 760 / 750 / 740 Avläsning och manövrering. Enklast möjligt. CEMOS DIALOG och CEMOS AUTOMATIC är integrerade. CEMOS DIALOG övertar all maskinövervakning och ger instruktioner till föraren som textmeddelanden. Ett klick på meddelandet öppnar ett dialogfönster med motsvarande förslag Ökad kapacitet i % LEXION 780 / ,7% CEMOS AUTO SEPARATION CEMOS AUTO CLEANING CRUISE PILOT 7,2% CRUISE PILOT Manövrering och avläsning av CEMOS AUTO THRESHING, CEMOS AUTO CLEANING och CEMOS AUTO SEPARATION sker på tröskans CEBIS terminal eller på CEBIS MOBILE terminalen. På CEBIS MOBILE kan föraren hela tiden ha översikt över alla komponenter och aktuella inställningar. På CEBIS terminalen kan föraren göra inställningar men utan översiktsbild. CEMOS AUTO THRESHING är tillgänglig endast i kombination med nya CEBIS MOBILE. Fyra skjutreglage snabbt resultat. Föraren klickar i området nära skjutreglaget och en dialogmeny för skjutreglagen öppnas i ett större format. Här kan kärnkvalitet, urtröskning, kärnrenhet eller halmkvalitet förbättras genom att med fingret dra skjutreglaget åt höger tröskans kapacitet ökas Ökad kapacitet i % 15,0% CEMOS AUTO SEPARATION CEMOS AUTO CLEANING CRUISE PILOT 9,7% CRUISE PILOT I samarbete med universitetet i Osnabrück inom ramen för ett masterprojekt

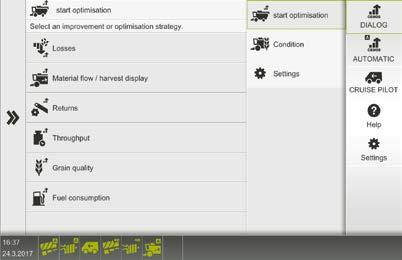

27 NYHET Mer dialog. CEMOS DIALOG. CEMOS DIALOG Till nytta för både förare och resultat. CEMOS DIALOG är en pålitlig partner och föraren motiveras att öka prestandan genom att kontinuerligt anpassa tröskans inställningar till rådande skördeförhållanden. CEMOS DIALOG ger dig trygghet och samtidigt möjlighet att hela tiden lära mer. NYHET: CEMOS DIALOG med ny manövrering. Visning och manövrering av CEMOS DIALOG sker på nya terminalen CEBIS MOBILE. Praktiskt beprövad. CEMOS DIALOG har den rätta inställningen. CEMOS DIALOG uppfyller drömmen om att ha en assistent som hela tiden hittar de rätta inställningarna för att skapa en god balans mellan kapacitet, kvalitet, säkerhet och effektivitet. CLAAS förprogrammerade inställningsvärden för respektive gröda, fungerar bra vid de flesta skördeförhållanden, men det går ofta att förbättra resultatet ytterligare. CEMOS hjälper dig att konsekvent utnyttja den möjligheten. CEMOS DIALOG har enastående framgång i all praktisk användning. Våra kunder har många gånger bekräftat den påtagliga kapacitetsökningen. Ökad effektivitet beror också på att föraren genom att kontinuerligt använda CEMOS, ökar sin erfarenhet att bedöma grödan och tröskans potential. Ständig dialog med föraren. CEMOS DIALOG leder föraren till optimala inställningar. Optimering av inställningar sker i tre steg: 1 Föraren efterfrågar alternativ för att förbättra resultatet, (t ex att minska spillet) 2 CEMOS DIALOG ger ett logiskt förslag till ändrad inställning 3 Föraren accepterar eller avstår förslaget Det andra och tredje steget kan upprepas tills föraren är nöjd med resultatet eller att CEMOS DIALOG inte har fler förslag. Förändring av inställningar (som t ex fläktvarvtal) görs automatiskt av CEMOS DIALOG men måste alltid godkännas av föraren. I nästan varje dialog erbjuder CEMOS DIALOG en omfattande hjälpfunktion. I de fall det krävs att föraren gör en manuell inställning, kompletterar CEMOS DIALOG anvisningen med en tydlig bild. Förslag till manuella inställningar. CEMOS DIALOG övervakar det totala flödet och alla förslag till ändringar av manuella inställningar visas med text och färgbilder. Vinnare på Agritechnica 2009: CEMOS tilldelades en guldmedalj av tyska DLG (German Agricultural Society). CEMOS Advisor App för alla LEXION finns tillgänglig och erbjuder hjälp med inställningar för tröskan

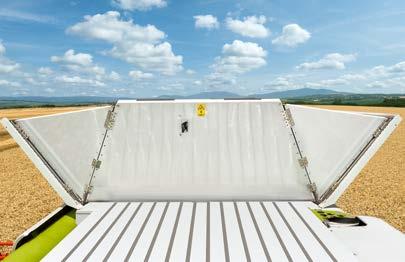

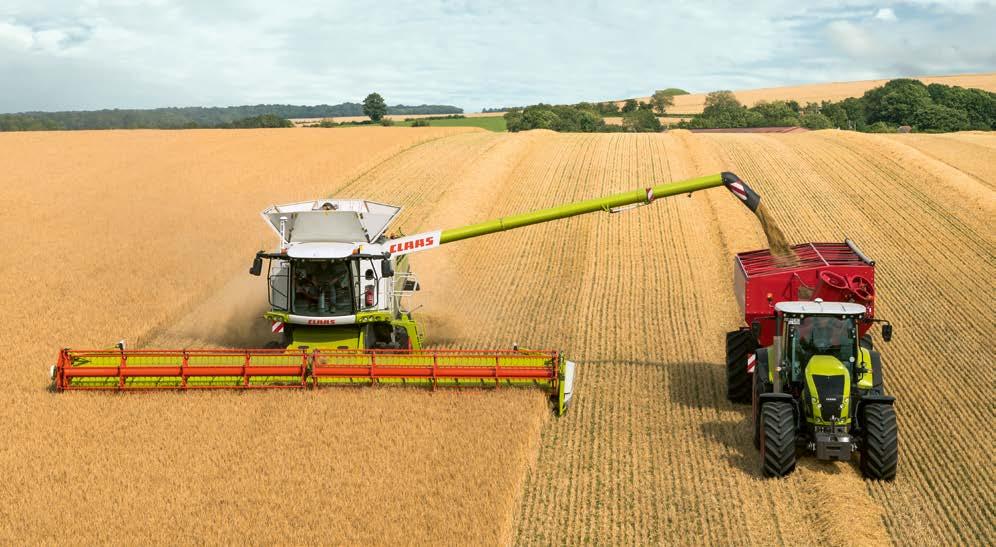

28 Större spannmålstank. Spannmålstank Spannmålstank med volym upp till l. När tröskverk och rensverk fullgjort sitt uppdrag, samlas kärnorna i spannmålstanken, som har hydrauliskt uppfällbara förhöjningsplåtar. Med volymer på upp till liter, visar LEXION kapacitet och flexibilitet kompletterat av många andra fördelar. PROFI CAM ögon i nacken. Alla LEXION kan utrustas med PROFI CAM monterad längst ut på tanktömningsröret. Platsen har valts för möjligheten att bekvämt i hytten kunna övervaka tre olika arbetsförlopp: Med tanktömningsröret utfällt övervakas fyllning av vagnen Med tanktömningsröret infällt övervakas spridning från halmhacken Med tanktömningsröret infällt övervakas området bakom tröskan vid backning eller vid körning på väg Controlled Traffic Farming. VARIO skärbord 1230, 1080, och 930 passar perfekt för Controlled Traffic Farming. CLAAS erbjuder tanktömningsrör, anpassade för dessa skärbord. Följevagnen kan enkelt följa tröskan vid tanktömning. På tömningsröret 7XL kan rörets bakre del vikas in vid körning på väg. Enkel provtagning. Den stora inspektionsrutan baktill i hytten medger en perfekt övervakning av spannmålstanken och den skördade grödan. Tanken har belysning på insidan. En kontrollucka gör det möjligt att när som helst manuellt ta ett prov från tanken. Bakre kamera för CEBIS. Den bakre kameran är placerad på halmhuven och bilderna visas automatiskt på CEBIS monitor. Visning av kamerabilden på CEBIS sker automatiskt när LEXION backas eller via DIRECT ACCESS. Upp till fyra kameror kan anslutas till systemet och samtidigt visas på färgskärmen och på S10 terminalen i förarhytten. Provbägaren, som alltid kan förvaras på avsedd plats i kontrolluckan, fungerar också som kalibreringsmått för hektolitervikt

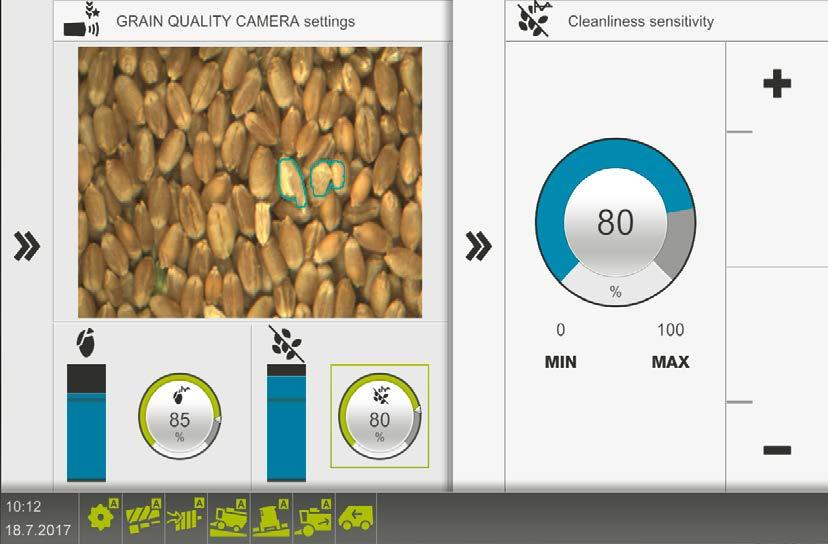

29 Perfekt överblick. GRAIN QUALITY CAMERA. GRAIN QUALITY CAMERA Den avgörande faktorn. GRAIN QUALITY CAMERA är den viktigaste sensorn för automatisk inställning av tröskverk och rensverk. GRAIN QUALITY CAMERA är monterad på elevatortoppen, och levererar bilder av flödet i realtid för visning, registrering samt utvärdering med avseende på andelen skadade kärnor och andelen ej kärna. Andelen ej kärna består av halm, boss, axdelar och damm. Denna registrering är väsentligt mera korrekt än förarens okulära uppskattning, som försvåras av att materialet separerar. Visning och manövrering i CEBIS. Visning av spannmålskvaliteten i CEBIS kan antingen ske via direkt bild från kameran, så att föraren kan göra bedömning på monitor. I den högra bildkanten visas värdena för andelen skadade kärnor och andelen ej kärna. Eller så kan dessa värden visas på CEBIS fältbild, bredvid returmängden. I båda fallen kan föraren snabbt agera på förändrade värden. Tillgängliga grödor. GRAIN QUALITY CAMERA kan utvärdera följande grödor: Vete Raps Majs Korn Råg Rågvete Vid andra typer av grödor kan videobilden självklart visas för att ge en överblick över materialflödet. Visning och manövrering i CEBIS MOBILE. Om tröskan är utrustad med CEBIS MOBILE terminal, kan videobilden från GRAIN QUALITY CAMERA visas permanent. Då kan den inte visas i CEBIS. Ett tryck på kamerabilden öppnar dialogfönstret med live bild och de två staplarna med värden för andelen skadade kärnor och andelen icke kärnor samt inställning av känslighet. Samspel. Utvärdering av GRAIN QUALITY CAMERA är en mycket viktig del i regleringen av CEMOS AUTOMATIC funktionerna AUTO THRESHING, AUTO CLEANING och AUTO SEPARATION. Funktionen AUTO THRESHING är kopplad till GRAIN QUALITY CAMERA. AUTO CLEANING och AUTO SEPARATION arbetar även utan denna utrustning. CEMOS AUTOMATIC funktionerna påverkas av kamerans känslighet och kan anpassas till önskad noggrannhet

30 Ännu bättre. Halmhanteringen. Halmhantering Effektiv och exakt. Den nya halmhacken, den nya mekaniskt drivna POWER SPREADER och den automatiska kastriktningsanpassningen skapar effektiv och genomtänkt halmhantering för LEXION

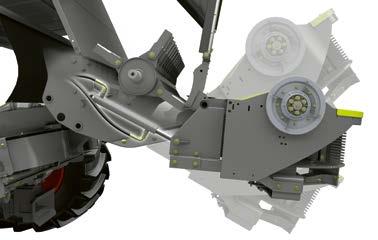

31 Mer prestanda. Mer komfort. Den nya halmhacken. Halmhack Bekväm optimering av hackningskvaliteten. Omställning av hacken från hytten. För ökad kapacitet. Ibland hjälper det att göra saker och ting större. Med den nya halmhackens ökade diameter förbättras hackens materialinmatning och materialflöde markant. Tack vare hackens förlängda botten bearbetas materialet längre och dess hastighet ökas tydligt. Spridningsbredden och spridningskvaliteten ökas enormt framför allt på hack med standard spridarvingar. Finhackat med SPECIAL CUT. Från rotorerna kommer halmen direkt till halmhacken, vars intensitet kan anpassas efter halmmängden. Upp till 108 tätt placerade, dubbelslipade knivar, i kombination med en tvärkniv och ställbara motknivar, sörjer för finhackad halm. En svängbar ledplåt kan leda materialet genom ett extra snittelement för ännu intensivare bearbetning av halmen. Efter hacken fortsätter materialet till de ställbara spridarvingarna, alternativt till POWER SPREADER. På den nya halmhacken kan bottenplåt (5) och motknivar (6) justeras hydrauliskt. Det betyder att hackkvaliteten kan anpassas i CEBIS under arbetets gång och därmed bekvämt anpassas till förhållandena på fältet. Som alternativ kan tröskan utrustas med manuell justering med två spakar (verktyg krävs ej). Utan att behöva lämna hytten, kan föraren ställa om halmhacken från strängläggning till hackning. Manövrering sker snabbt och bekvämt från hytten via CEBIS. En stor fördel, om endast delar av fältet ska hackas. 1 Ställbar tvärkniv 2 Rotoraxel 3 Knivar 4 Snittelement 5 Ställbar bottenplåt för extra snitt 6 Ställbara motknivar Hackkvalitet Bottenplåt Motkniv FRÅN FRÅN Omställning Sträng Hackning Körning på väg 60 61

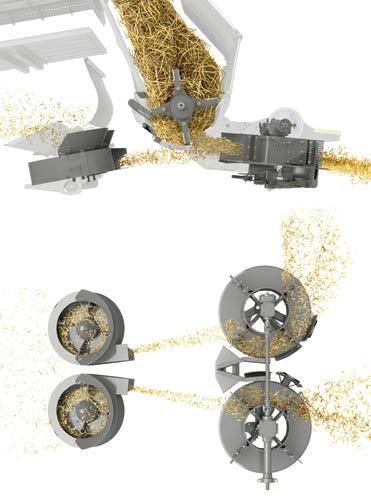

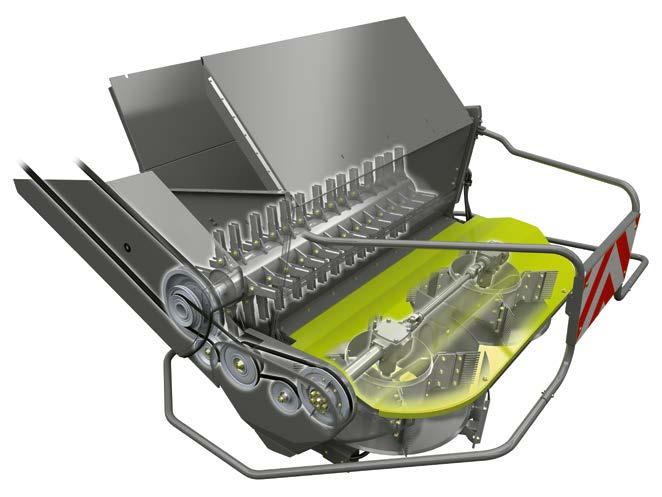

32 Mer effektivitet. Mer precision. Nya POWER SPREADER. POWER SPREADER NYHET: Mekanisk drivning för POWER SPREADER. Kurvstyrd spridning. POWER SPREADER vid hackning. POWER SPREADER vid strängläggning. Den mekaniskt drivna POWER SPREADER garanterar perfekt halmspridning av högsta kvalitet. De båda kastrotorerna som roterar i motsatt riktning mot varandra drivs av en rem och arbetar därför med ett stabilt varvtal. Detta unika drivningskoncept sörjer för en jämn spridningskvalitet. Varje kastrotor har två ställbara ledplåtar som kan justeras var för sig för bästa anpassning till starkt varierande skördeförhållanden. På så sätt uppnår LEXION effektiv halmspridning med minimalt kraftbehov även vid svåra förhållanden, t ex med extremt mycket halm, med blöt eller grön halm, vid stark sidvind eller vid körning på lutande fält. Halmhacken matar materialet rakt till POWER SPREADER. POWER SPREADER accelererar materialet ytterligare och fördelar det över hela arbetsbredden. Kombination av POWER SPREADER och bossfläkt. Vid strängläggning fälls POWER SPREADER ned och drivningen kopplas ur helt. Boss och agnar från sållet fördelas nu från bossfläkten. Exakt fördelning av halm och boss. Både den hackade halmen från hacken och boss från rensverket fångas upp i farten av POWER SPREADER och accelereras ytterligare. Detta koncept och den mekaniska drivningen minskar kraftbehovet och därmed bränsleförbrukningen. Agnar och boss kommer från sållet till bossfläkten. Bossfläkten leder materialet rakt till POWER SPREADER. Denna blandning av boss och agnar, som kan utgöra upp till 25 % av den totala mängden, sprids därmed tillsammans med den hackade halmen över hela arbetsbredden. 1 Kastrotor 2 Paddlar 3 Materialström 4 Yttre ledplåt 5 Inre ledplåt Positioner för POWER SPREADER: transport, hackning, strängläggning

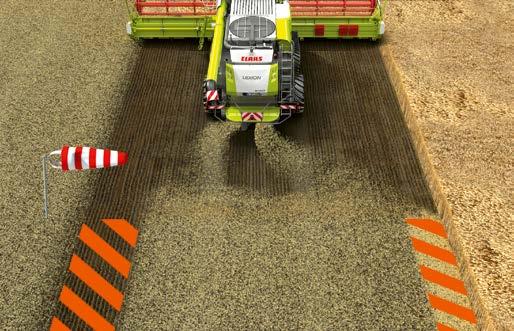

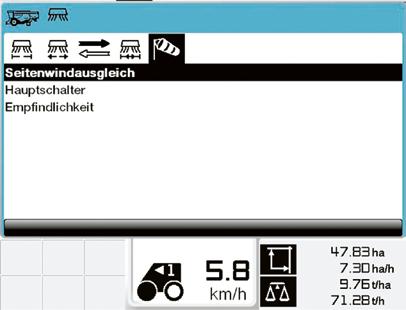

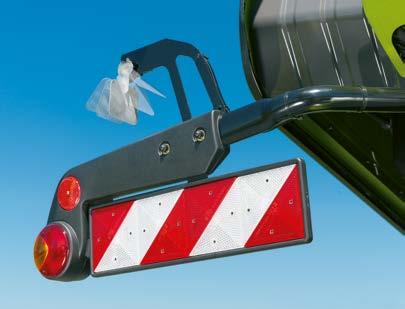

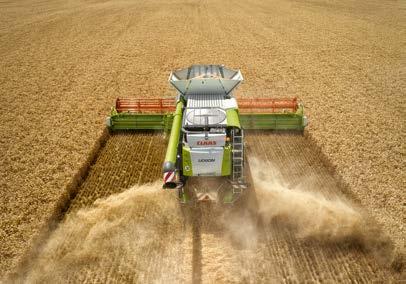

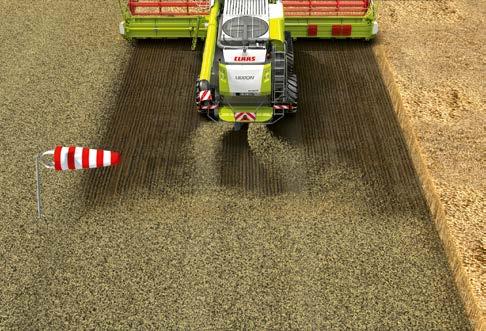

33 Grunden för nästa års skörd. Kastriktningsanpassning Automatisk kastriktningsanpassning. Alla LEXION modeller med POWER SPREADER kan utrustas med två sensorer för automatisk anpassning av kastriktningen för den hackade halmen. Sensorerna sitter på höger resp vänster belysningsarm. Via CEBIS kan föraren enkelt och bekvämt ställa in sensorernas känslighet. Jämn bosspridning. Agnar och boss kommer från sållet till bosspridaren eller bossfläkten. Bosspridaren drivs hydrauliskt och sprider sållavfallet jämnt bakom tröskan. Via en flödesventil kan varvtalet och spridningsbredden ställas in. Sidvindskompensering Huvudbrytare Känslighet Automatisk sidvindskompensering. Sidvinden påverkar kastriktningen för den hackade halmen. Detta ger ojämn fördelning och risk för att hackad halm sprids in i den oskördade delen av fältet, vilket kan påverka materialflödet genom skärbordet i nästa kördrag (A). Motåtgärd: Sensorer bak på tröskan mäter sidvindens intensitet och justerar kastriktningen för den hackade halmen. Fördelar: Automatisk, jämn fördelning av den hackade halmen och avlastning för föraren (B). Automatisk anpassning av kastriktningen vid sidolutning. Sensorerna bak på tröskan justeras automatiskt till lodrät position vid körning i sidolut. Den automatiska kastriktningsanpassningen ger en jämn fördelning av den hackade halmen över hela arbetsbredden även vid körning i sidolutning (D) och underlättar därmed förarens arbete. Manuell inställning av spridningsriktning och spridningsbredd i CEBIS. Inställningar i CEBIS

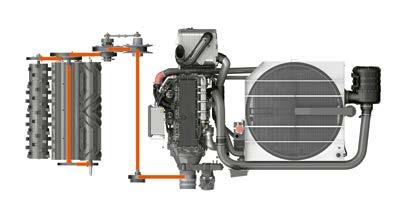

34 För enastående resultat. CLAAS POWER SYSTEMS (CPS). CLAAS POWER SYSTEMS Optimal drivning för bästa resultat. CPS. Utveckling av nya maskiner hos CLAAS strävar alltid efter högre effektivitet, större tillförlitlighet och kundens optimala lönsamhet. Det gäller självklart för alla delar på CLAAS skördetröskor. Drivsystemet har avgörande betydelse och det är så mycket mer än bara en stark motor. Med CLAAS POWER SYSTEMS (CPS) kombinerar CLAAS de bästa komponenterna i ett drivsystem utan like. Alltid topprestanda när det behövs. Energisnål teknik, noggrant anpassad till tröskans funktion, blir snabbt lönsam. Erfarenhet från utveckling av tröskor under 75 år och LEXION i 15 år resulterar i det bästa drivsystem som CLAAS har utvecklat. För de absolut bästa resultaten. Nya tekniska lösningar för högsta driftsäkerhet

35 Mera kraftreserver. Motorerna. Motor Miljöklass Tier 4 med SCR och EGR. Turbo-Compound-teknik för LEXION 780/770. Alla LEXION 700 modeller uppfyller miljöklass Tier 4. Dels tack vare selektiv katalytisk reduktion (SCR: Selective Catalytic Reduction). Kväveoxiderna i avgaserna omvandlas till kväve och vatten. Tanken för AdBlue är på 80 liter. Dels för att en del av motorns avgaser blandas med insugningsluften och recirkuleras (EGR: Exhaust Gas Recirculation). Detta sänker förbränningstemperaturen i motorn, vilket i sin tur väsentligt minskar bildandet av kväveoxid. För att höja effekten vid full last är motorn på 15,6 l försedd med en andra turbin i turboladdarens avgasflöde. Turbinens kraft överförs till motorn via svänghjulet och ökar på så sätt effekten med 3 % (upp till 37 kw). Förutom effektökningen sörjer denna teknik för lugn och stabil gång och ett stabilt vridmoment. Kombination av kraft och intelligens. Fakta. De nya Mercedes-Benz motorerna med upp till 15,6 l slagvolym sörjer för högsta effekt hos LEXION. Därtill med låga driftskostnader. Med de nya Mercedes-Benz motorerna uppfyller alla LEXION 700 modeller kraven i miljöklass Tier 4. Med en slagvolym på 15,6 l är de båda toppmodellerna LEXION 780 och 770 utrustade med en enorm kraftreserv. LEXION 780 kan fås med upp till 626 hk. Modellerna LEXION 750 och 740 har en slagvolym på 10,7 l och är nu även utrustade med DYNAMIC COOLING. I LEXION 760 gör en Perkins-motor jobbet. Självklart står CLAAS hela serviceutbud till förfogande för denna. Mercedes-Benz OM 473 LA. 15,6 l (LEXION 780 / 770) Perkins 2206F. 12,5 l (LEXION 760) Mercedes-Benz OM 470 LA. 10,7 l (LEXION 750 / 740) Miljöklass Tier 4 Optimerad förbränningsprocess Högsta motorprestanda Högt vridmoment Låg bränsleförbrukning Optimal kraftöverföring 80 liter tank för AdBlue. Två batterier för 24 V motorstyrning, ett batteri för övrig 12 V elektronik

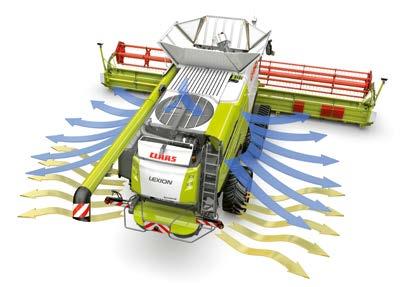

36 Det smarta kylsystemet. DYNAMIC COOLING. DYNAMIC COOLING DYNAMIC COOLING: Nu för alla LEXION 700 modeller. Alla LEXION 700 modeller är utrustade med ett revolutionerande kylsystem med liggande kylpaket, perfekt placerat bakom motorutrymmet. Roterande insug med stor diameter på 1,6 m säkerställer tillräcklig mängd ren kylluft. Automatiskt och kontinuerligt system håller rent från damm. Kylpaketet är dimensionerat med reservkapacitet för effektiv kylning och längre serviceintervall. Variabel fläktdrivning spar kraft och bränsle. LEXION med DYNAMIC COOLING har variabel fläktstyrning som anpassar fläktvarvtalet exakt efter kylbehovet. En fördel, helt unik för skördetröskor spar kraft som effektivt kan utnyttjas till tröskverket. Ett intelligent kylsystem drar endast så mycket effekt som krävs för att säkerställa korrekt arbetstemperatur. Smart dammreducering. Kylsystemets unika konstruktion skapar ett idealiskt luftflöde. Ren kylluft sugs in uppifrån och passerar ner igenom kylarpaketet. Luften pressas sedan ut genom flänsar i tröskans sidoplåtar, samt genom motorrummet. Luftflödet skapar en speciell jalusieffekt som pressar ner boss och agnar mot marken, samtidigt som övertrycket håller motorrummet fritt från damm. DYNAMIC COOLING ger tre viktiga fördelar: högeffektiv kylning, lägre effektbehov och minimerat servicebehov. SIMA Innovation Award 2013, silver

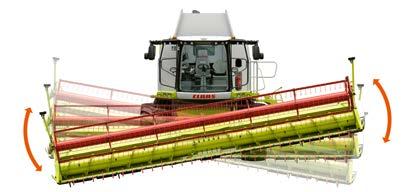

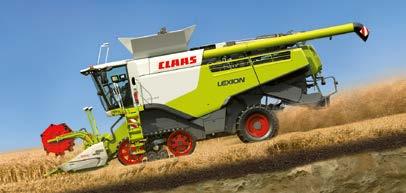

37 Högre kapacitet på sluttningar. LEXION 760 / 750 MONTANA. MONTANA Ny hydraulik: mer lyftkraft, kortare reaktionstid. Även på fält med branta lutningar har den enastående kapaciteten hos LEXION kunnat höjas ytterligare. Ny hydraulik förbättrar funktionaliteten för MONTANA systemet. Förbättrad verkningsgrad för arbetshydrauliken med en axialpump med variabelt flöde (LS-pump) Arbetstryck 200 bar (+10 %) Oljeflöde för arbetspumpen 120 l/min (+50 %) Större lyftkraft för skärbord: +10 % vikt, +50 % högre reaktionshastighet (proportionalventilteknik) Maximal reverseringseffekt även på tomgång, 10 % mer vridmoment Syntetolja med högt viskositetsindex ger bättre friktionsegenskaper Låg ljudnivå med konstant tryck i systemet Effektiv pumpdrivning Tröskar lika bra på kuperad mark. En viktig komponent på LEXION MONTANA är drivaxeln. Hjulupphängningen påverkas med hydraulkolvar så att drivhjulens position anpassas till markens lutning. MONTANA chassit kompenserar sidolut på upp till 17 % och lutningar i färdriktning på upp till 6 %. Detta möjliggör hög tröskningskapacitet och lika effektivt arbete som på plan mark. MONTANA inmatningskanal för skärbord upp till 9 m. Kraftigt dimensionerade hydraulkolvar till AUTO CONTOUR styrning och förstärkt MONTANA inmatningskanal för skärbord upp till 9 m bredd. 3D-rensverk ger extra säkerhet. Även på LEXION MONTANA ger 3D-rensverket stabil kapacitet när sidolutningen överstiger 17 %. MONTANA fördelarna i sammanfattning: Sidolutsutjämning med upp till 17 % Med-/motlutsutjämning upp till 6 % För skärbord upp till 9 m Förbättrad dragkraft med differentialspärr Förbättrad manövrering Förbättrad funktionalitet för hela MONTANA styrsystemet med den nya arbetshydrauliken 30 km/h hydrostattransmission Hastighetsautomatik Mer komfort för föraren Lika effektiv på sluttningar som på slätten Manöverpanel med MONTANA styrsystem. 30 Mycket god framkomlighet med differentialspärr även vid branta fältlutningar. Extra säkerhet med hydrauliska våta lamellbromsar

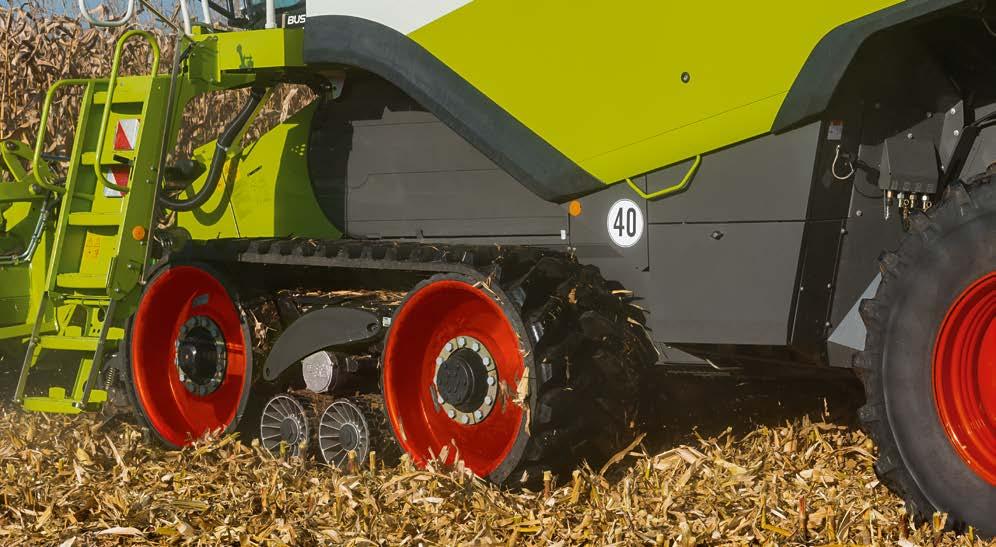

38 Skonsam mot marken. TERRA TRAC LEXION 760 / 750 LEXION 780 / mm 25" 3,29 m / 10,79 ft. 635 mm 25" 635 mm 635 mm 25" 3,49 m / 11,45 ft. 25" 735 mm 735 mm 29" 3,49 m / 11,45 ft. 29" 735 mm 735 mm 29" 3,79 m / 12,43 ft. 29" 890 mm 890 mm 35" 3,79 m / 12,43 ft. 35" 890 mm 890 mm 35" 3,99 m / 13,09 ft. 35" Världsbeprövat. CLAAS utvecklade sitt eget TERRA TRAC system för mer än 20 år sedan. I praktisk körning under utmanande förhållanden har CLAAS TERRA TRAC gång på gång bevisat sina fördelar. Snabbast på vägen. Fyra olika TERRA TRAC bandställ med tre olika bandbredder gör att LEXION passar olika kunders behov och kan anpassas till begränsningar av fordonsbredd i vissa länders trafikförordningar. Hydropneumatisk fjädring som kan höjas och sänkas under drift Hydraulkolv med integrerad tryckackumulator fjädrar lagringen Automatisk nivåreglering från 2 km/h Bättre kurvstabilitet TERRA TRAC bandställ. Den som idag skördar med skonsamhet mot marken, minimerar risken för framtida skördeminskningar. Transportbredd endast 3,29 m (LEXION 760 / 750) Transportbredd 3,49 m (LEXION 780 / 770) Skonsam: flerfalt lägre marktryck än med hjul Bättre dragkraft (majs/ris/blöta fält/lutningar) Högre stabilitet i sidolutningar Lägre rullmotstånd, mindre slirning, lägre bränsleförbrukning Längre effektiv arbetstid, högre säsongsavverkning Byggd för körhastighet på väg i 30, alt 40 km/h Tre olika chassihöjder kan ställas in i CEBIS för att ändra tröskans frigångshöjd. Bekvämare än någonsin. 635 mm 735 mm 890 mm 890 mm, ris Med TERRA TRAC flyter din LEXION mjukt över fälten. I TERRA TRAC är samtliga komponenter (drivhjul, löphjul och stödhjul) separat avfjädrade. Detta minimerar stötar och vibrationer i tröskans chassi, höjer förarkomforten och ökar kurvstabiliteten

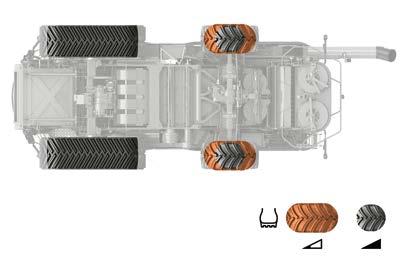

39 Smidigare. 4 LINK axeln. 4 LINK axel Däckteknologi Framdrivning Däcktrycksreglering på styraxeln. Hydrostatisk transmission. För att uppnå ännu större skonsamhet kan styraxeln på LEXION utrustas med däcktrycksreglering. Däcktrycket regleras av föraren bekvämt via CEBIS från förarplatsen. Om önskat däcktryck för fält och väg sparats i förväg ställs värdet automatiskt in med hjälp av reglaget för körning på väg. Alternativt kan däcktrycket för fält även ändras manuellt med en vippbrytare i förarhyttens tak. Tack vare det elektrohydrauliska styrsystemet, kan LEXION utrustas med CRUISE PILOT, automatisk reglering av körhastighet. Tröskan blir lättkörd som en bil och denna höjning av körkomforten höjer också effektiviteten och därmed lönsamheten. Transporthastighet, beroende på modell, 20, 25, 30 eller 40 km/h. Differentialspärr. Med differentialspärr ökas framkomligheten så att skördearbetet kan fortsättas även vid extremt blöta markförhållanden. LEXION 780 och 770 i hjulversion kan utrustas med differentialspärr. POWER TRAC 4WD. En enkel knapptryckning och LEXION tar sig fram även på 4 LINK axel med unik smidighet. LEXION förpliktigar att aktivt driva fram nya lösningar. Ny design, utvecklad och patenterad av CLAAS, skapar nya möjligheter med framför allt två stora fördelar. Den garanterar oinskränkt vändradie, även vid stora hjul med diameter på upp till 1,65 m (30" fälg). Den säkerställer även högsta stabilitet och ökad dragkraft. På ojämna fält reagerar 4 LINK axeln inte enbart med en enkel pendlande rörelse som på en traditionell axel, utan förflyttar sig även i sidled. Detta ger 4 LINK axeln betydligt större flexibilitet och resulterar i en mindre vändradie. 30" hjul med diameter på upp till 1,65 m. Stor anliggningsyta skapar ett mindre marktryck. Du skonar marken med TERRA TRAC på framaxeln och dessutom med CLAAS unika 30" bakhjul. Däckdimension 500/85 R 30 Hjuldiameter upp till 1,65 m Tack vare sänkt däcktryck på fältet reduceras markpackning och slirning samtidigt som dragkraften ökar. Vid körning på väg säkerställer anpassningen större körstabilitet, mindre slitage och lägre bränsleförbrukning. besvärliga fält. Fyrhjulsdriften är tillförlitlig och underhållsfri. Drivningskoncept: Extra dragkraft skapas med en central hydrostatmotor på bakaxeln Fyrhjulsdriften kan kopplas in under körning Mekanisk urkoppling av bakhjulsdriften möjlig för effektiv vägtransport Mer dragkraft Unika 30" styrhjul, skonsamma för marken

40 Bästa förarkomfort. Komforthytt Hytten måste ha bästa förarkomfort för högsta produktivitet även under långa arbetsdagar

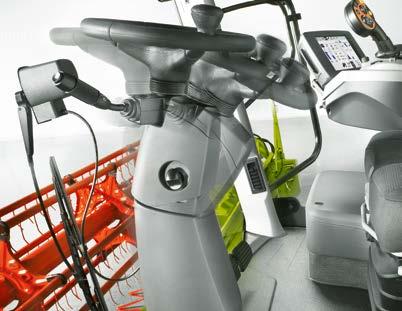

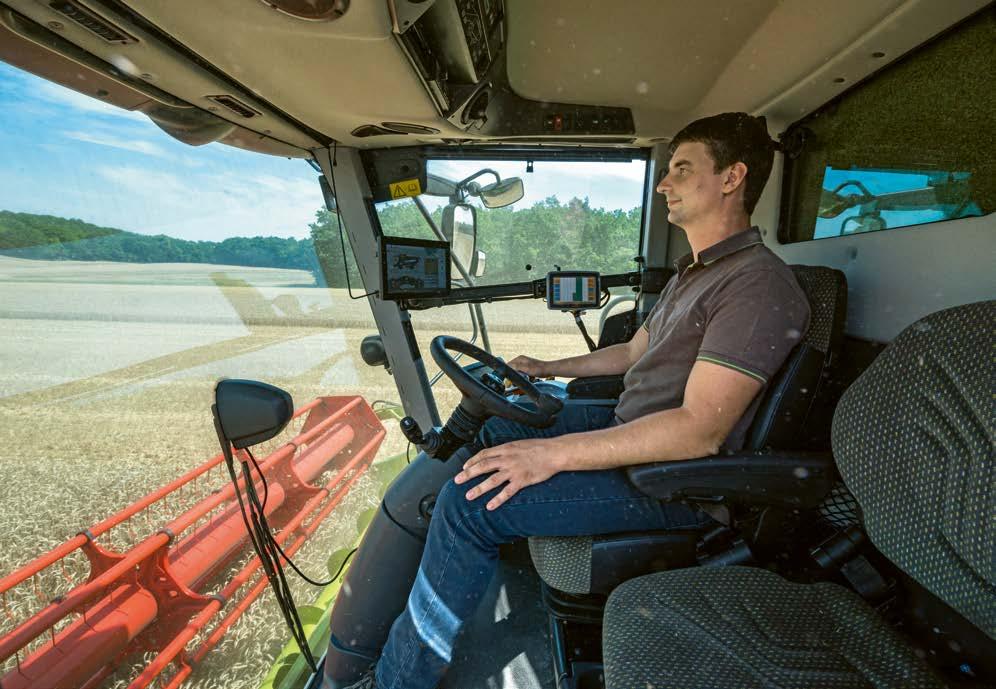

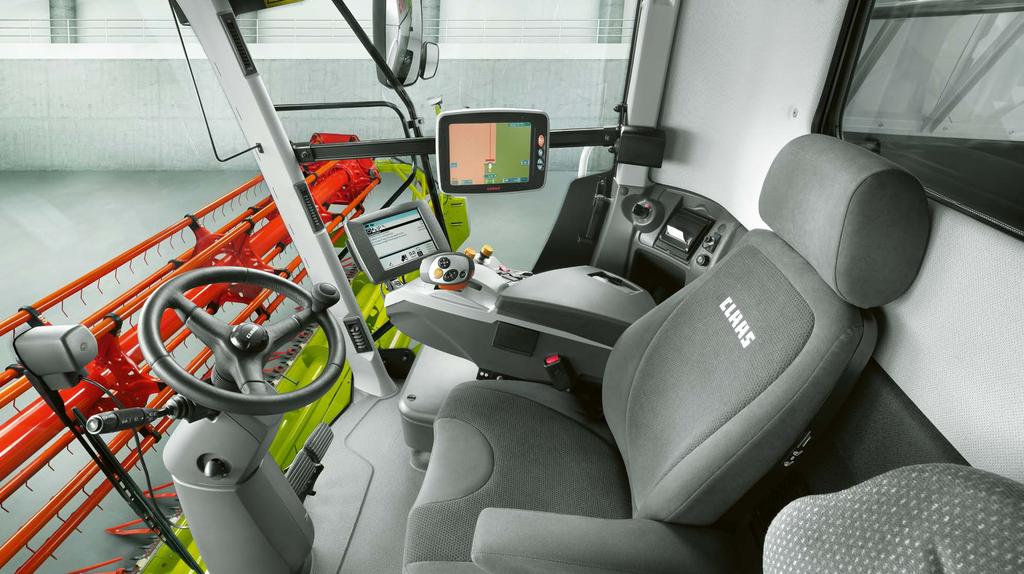

41 Mer utrymme. Mer komfort. Mer förarprestanda. Komforthytt Dämpar, stödjer, ventilerar och värmer: den lyxiga förarstolen. Bästa arbetsmiljö för högsta effektivitet. Luftfjädringen med automatisk höjdkontroll justerar automatiskt efter förarens vikt och dämpar effektivt vibrationer med upp till 40 %. Ett pneumatiskt, dubbelt ländryggsstöd håller ryggen i form. Stolvärmen styrs med termostatautomatik. Tillval. Passagerarsäte med inbyggt kylskåp. Integrerat armstöd till vänster på dörren Fällbart ryggstöd som "fikabord" Kylskåp med en volym på 43 l Flera förvaringsfack Fjärrstrålkastare. Belysningskonceptet ger föraren utmärkt sikt över hela arbetsområdet. Smart utrustning, som t ex ledbelysning (follow me home), avrundar paketet. LED-strålkastare gör natt till dag. Upp till tolv arbetsstrålkastare Strålkastare med stor räckvidd Belysning för vikbord Sidobelysning, stubbelysning, belysning för styraxel Automatisk belysning på tanktömningsrör Automatiskt backljus Belysning för rensverk, spannmålstank, returgods Servicebelysning bakom sidoplåtar, i verktygsfack, i motorrum och vid uppsteget till motorrum Flyttbar arbetslampa Optimala arbetsförhållanden. Den rymliga hytten på LEXION ger föraren stor rörelsefrihet och en utmärkt runtomsikt. Effektiv klimatanläggning, komfortabel ljudnivå och rattpelare med tre olika inställningsmöjligheter ger bästa arbetsmiljö. Kylskåp integrerat i passagerarsätet

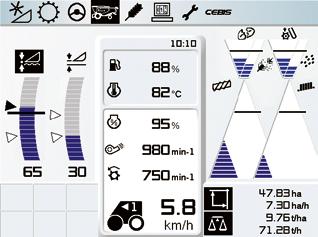

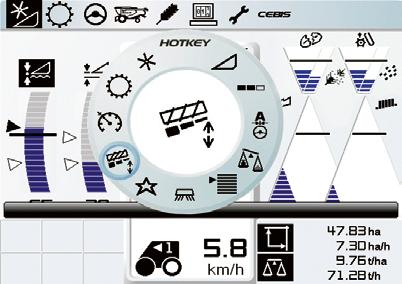

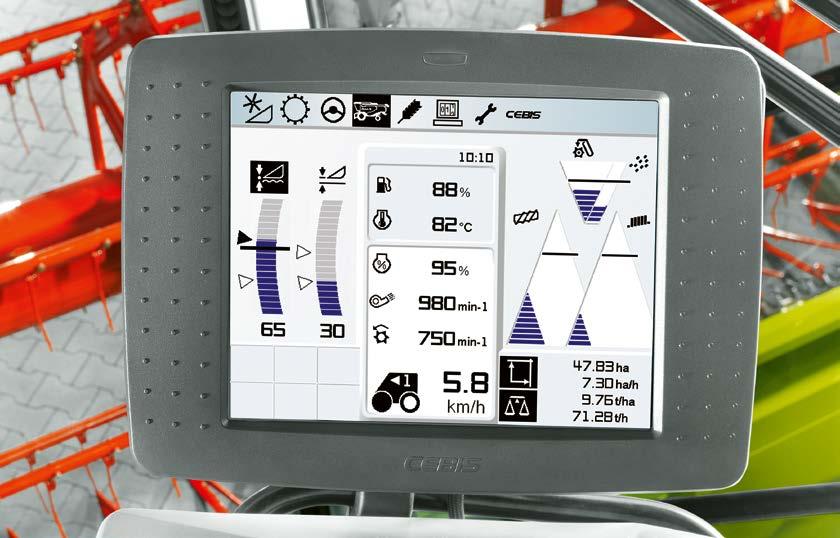

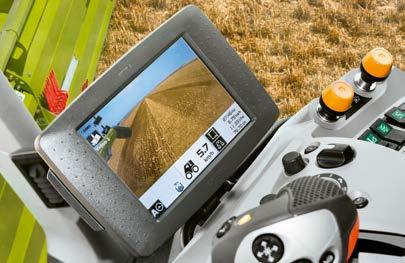

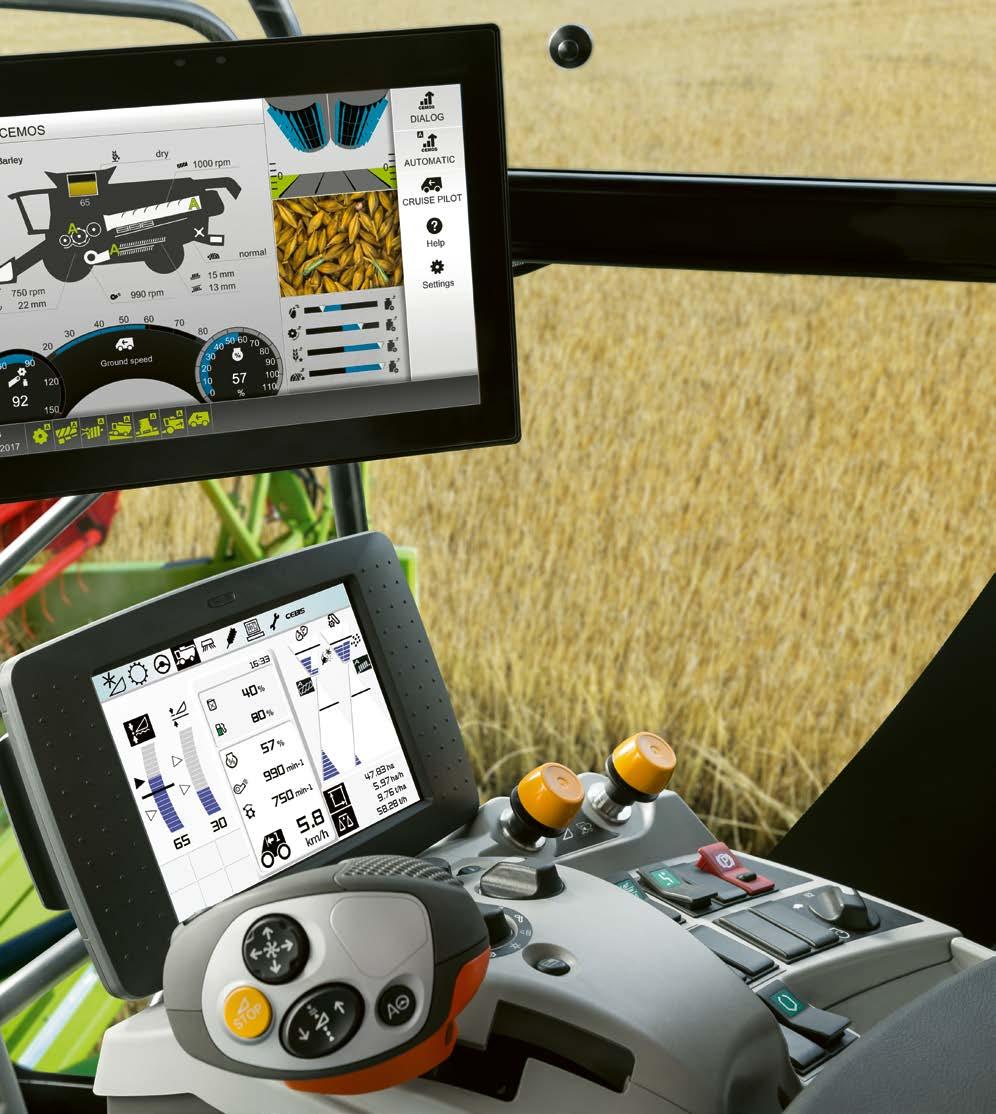

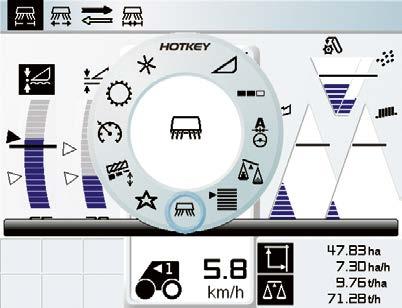

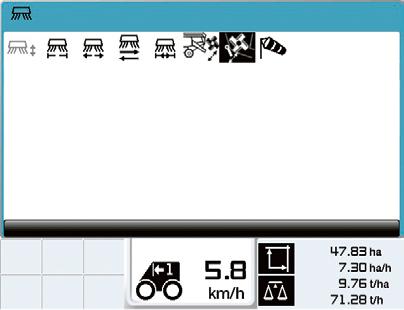

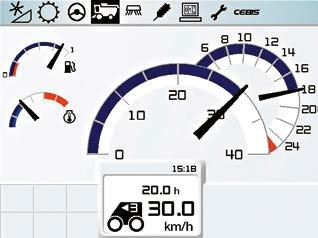

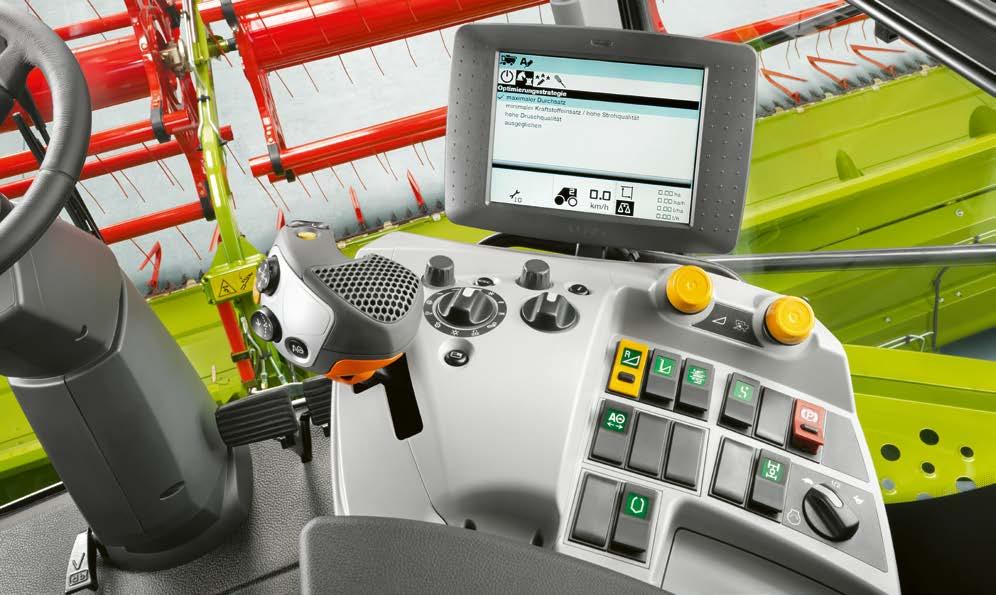

42 Allt under kontroll. CEBIS. CEBIS Föraren i centrum. Överskådlig, enkel och snabb hantering. Information, registrering, styrning och övervakning med det elektroniska informationssystemet CEBIS. Det utmärker sig genom en tydlig och logiskt indelad menystruktur. En snabb blick är allt som krävs: CEBIS monitor ger dig god översikt över aktuell status. En fältbild och en färdbild ger tydlig och relevant information. Varningsmeddelanden visas med ikoner och svensk text, samt ljudsignal. Grundinställning sker med CEBIS funktionsväljare (B) Med HOTKEY ges snabb åtkomst till manövrering av ytterligare funktioner (E) Vald funktion visas i CEBIS (H) Menynavigering och ändring av inställningar med CEBIS och HOTKEY (A/D) CF-kort (Compact Flash card) gör datautbytet extremt enkelt Med knappen DIRECT ACCESS går man direkt till senast använda meny samt kopplar upp aktuell kamerabild Stor och tydlig monitor. Lättavläst CEBIS 8,4" färgdisplay. Riktas enkelt och flexibelt med kulfästet, helt efter förarens behov. Manöverpanelen är enkel och logisk. Den är integrerad i förarstolens armstöd och positionen kan enkelt anpassas efter förarens önskemål. Reglage enl bild: A CEBIS öka/minska värde B CEBIS funktionsval C ESC D HOTKEY öka/minska värde E HOTKEY funktionsval F Infoknapp G DIRECT ACCESS H CEBIS monitor I Skärbord TILL/FRÅN J Tröskverk TILL/FRÅN K Skärbordsreversering L Vänster sidokniv TILL/FRÅN M Funktionsväljare VARIO/sidolutning/HOTKEY N Växelväljare O Parkeringsbroms P LASER PILOT, väljare vänster/höger Q 4 WD R Motorvarvtal, 3 steg S Uppfällning, tankförhöjning T CMOTION multifunktionsspak CEBIS på vägen. 1 Menyrad 2 Körhastighet och motorvarvtal 3 Drifttimmar 4 Bränslemätare och motortemp samt nivåindikator, AdBlue CEBIS på fältet. 5 Spillindikator 6 Areal- och skördemätare 7 Körinformation (upp till 40 fritt valbara displayer) 8 Meddelandefönster (larm/information) 9 Skärbordsposition (AUTO CONTOUR/stubbhöjd) 10 Returgodskontroll (volym / kvalitet) GRAIN QUALITY CAMERA (andel skadade kärnor / andel ej kärna) CEBIS reglage och HOTKEY

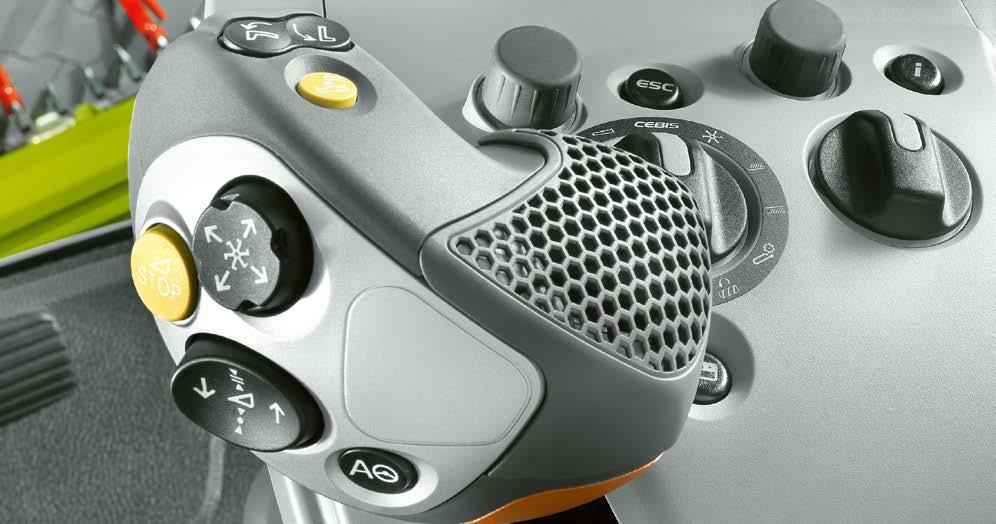

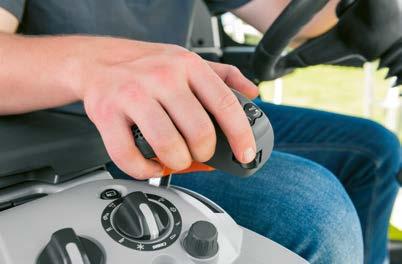

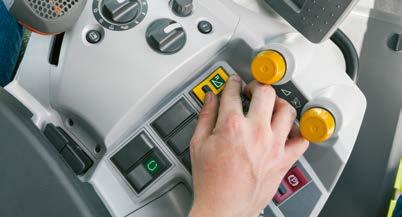

43 Full överblick och fler funktioner. CEBIS Multifunktionsspak CMOTION CMOTION. Mer komfort. Multifunktionsspaken som är integrerad i armstödet spelar en viktig roll för den komfort och smidighet som upplevs när man kör och manövrerar LEXION. CMOTION är ergonomiskt anpassad för högerhanden och har ett logiskt trefinger-koncept. Med spaken kan du reglera körhastighet och samtidigt hantera en rad andra funktioner utan att flytta handen. 1 Utfällning, tanktömningsröret 2 Infällning, tanktömningsröret 3 Tanktömning TILL/FRÅN 4 Stopp av skärbord 5 Haspelinställningar 6 Höjdinställning av skärbord 7 AUTO PILOT (styrning, CRUISE PILOT, CEMOS, CEMOS AUTOMATIC) På baksidan av multifunktionsspaken finns ett reglage (8) för manuell manövrering av VARIO skärbordslängd och skärbordets sidolutning samt justering av det valda HOTKEY värdet. Informationsmeny: CEBIS är enkel att använda; en stor mängd information om tröskans funktion och olika komponenter kan visas och skrivas ut. Det ger dig fullständig kontroll och övervakning. Inställningsautomatik CRUISE PILOT automatisk kapacitetskontroll GPS PILOT, LASER PILOT och AUTO PILOT Skärbordsautomatik QUANTIMETER skördemätare och vattenhaltsmätare GRAINMETER, mätning av andelen kärnor i returgodset Arealmätare Bränsleförbrukningsmätare Skördekartering, fältdata Belastningsindikator Fyllnadsgrad spannmålstank Uppdragshantering Visning av underhållsintervall Diagnossystem med varning och historik Varvtalsövervakning Ditt val: Multifunktionsspak eller CMOTION. Vippbrytare (8) med tre funktioner

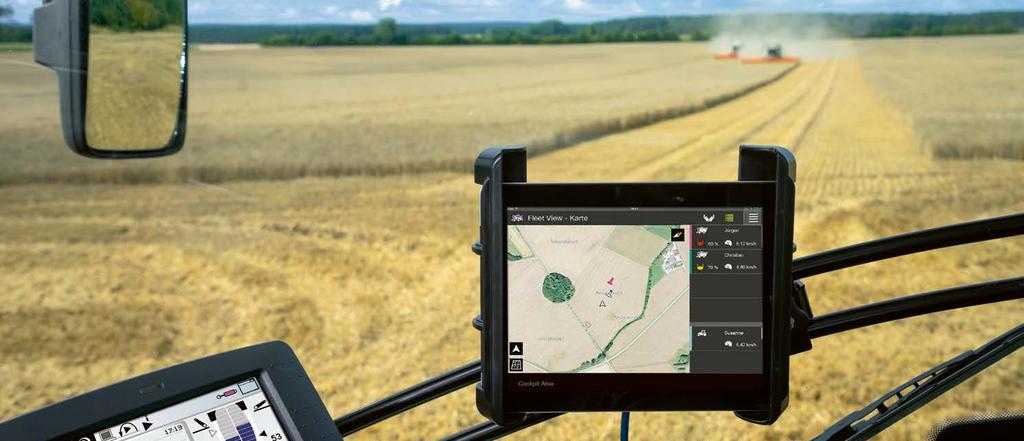

44 Fleet View och TELEMATICS. Fleet View TELEMATICS Full överblick med ett musklick. Effektivisera skördearbetet. Enkelt att dokumentera. Automatisk dokumentation. CLAAS erbjuder dig möjlighet att när som helst nå viktig information om din tröska med TELEMATICS via Internet. Utnyttja fördelarna med TELEMATICS. Fleet View App. Med Fleet View har CLAAS skapat en app, som underlättar för transportförarna att planera sin körning. Effektiv trösktid på fältet för de tröskor som ingår i arbetslaget kan optimeras. Alla förare får löpande information i realtid om tröskornas position och fyllnadsgraden i varje spannmålstank. En rapport med analys av driftstid och en mängd andra data skickas dagligen till dig via e-post. Det ger dig möjlighet att analysera och optimera tröskans inställningar inför nästa arbetspass. Information om tröskans körspår och stillestånd kan användas för att planera logistiken. Uppdragshanteringen kan följas online. TELEMATICS, ett verktyg som ökar effektiviteten och höjer lönsamheten. Använd TELEMATICS för att exportera relevanta data till gårdsdatorn, t ex skördevariationer inom fälten. Optimera dina inställningar. Snabbt och enkelt via Internet, logga in på TELEMATICS och ta fram dina skördedata, så att du kan finjustera inställningar för bästa resultat under alla förhållanden, alla dagar. APDI dokumenterar och bearbetar automatiskt processdata. En ny funktion i TELEMATICS är att APDI automatiskt överför utan att föraren behöver göra något alla arbetsdata till servern där dessa sedan tolkas och bearbetas. Detta sker utifrån de tidigare uppladdade fältgränserna. Alla maskinrelevanta data kan exporteras i IsoXML-format, så att de sedan kan bearbetas vidare

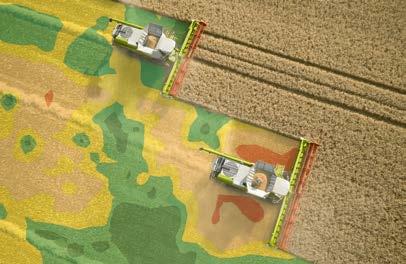

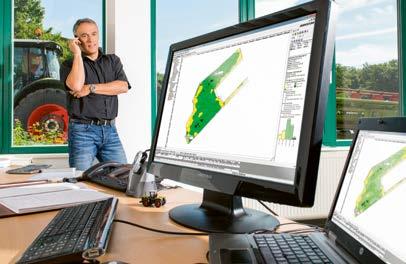

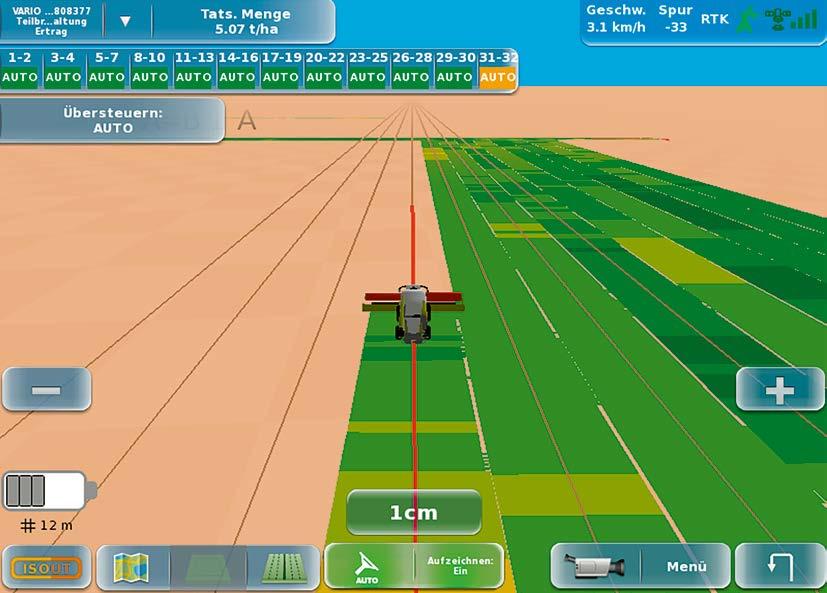

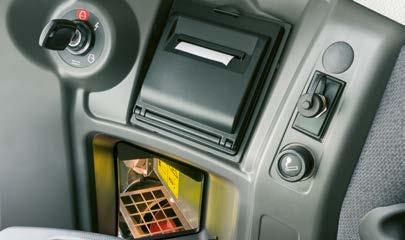

45 Dra nytta av hela potentialen. Uppdragshantering Skördekartering / QUANTIMETER Skördekartering. Med uppdragshanteringen som bas kan LEXION utrustas för skördekartering. Sensorer i LEXION mäter avkastning och vattenhalt, medan CEBIS lägger till geografiska koordinater med hjälp av GPS. Alla mätvärden sparas på ett uttagbart minneskort och kan därför lätt överföras. Med AGROCOM MAP START kan du skapa relevanta skördekartor som underlag för din framtida odlingsstrategi. Uppdragshantering. QUANTIMETER mäter och kontrollerar. QUANTIMETER har tre viktiga funktioner; mätning av vattenhalt och skördad mängd samt visning av data i CEBIS. Tröskans avverkning och grödans avkastning beräknas med QUANTIMETER och visas löpande i CEBIS. En fotocell i spannmålselevatorn registrerar fyllnadsgraden. QUANTIMETER beräknar aktuell skördemängd, också med hänsyn till andra faktorer, som t ex fältets lutningar. Skördens vattenhalt kontrolleras kontinuerligt, provet går vidare till elevatorn och värdet visas i CEBIS när så önskas. Uppdragshantering nu ännu enklare. S 10 terminalen kan användas för GPS-styrning, men också för styrning av ISOBUS funktioner. Uppdragshantering baserat på ISOBUS är nytt. Spara viktiga data, som t ex areal, avkastning, arbetstid eller vattenhalt i spannmål på ISO TC-BAS. Använd ISO TC-GEO för att skapa exakta skördekartor eller för att överföra live bilder. Exakta skördekartor. Skärbordets effektiva skärvidd registreras automatiskt så att skördad areal registreras exakt och avkastningskartor kan upprättas mera exakt. Med CEBIS kan du enkelt hantera dina uppdrag. Med AGROCOM MAP START programvara från CLAAS kan du dessutom förbereda kund- och fältdata direkt i gårdsdatorn för inmatning och behandling i CEBIS. Alla data sparas efter avslutat uppdrag eller avslutad arbetsdag Data kan skrivas ut i hytten eller överföras med ett minneskort Alla data kan visas och vidarebehandlas på dator Skördedata per dag, per fält eller per säsong kan visas och skrivas ut från CEBIS 88 89

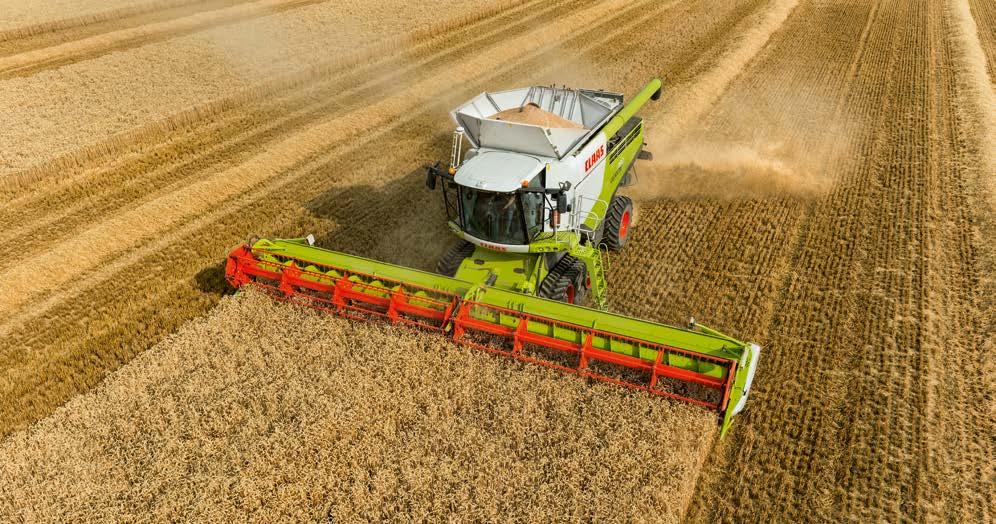

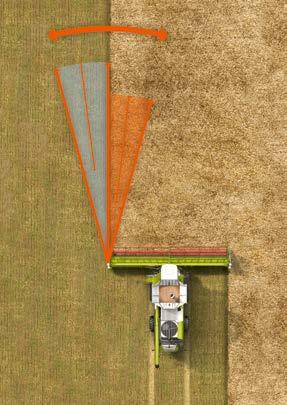

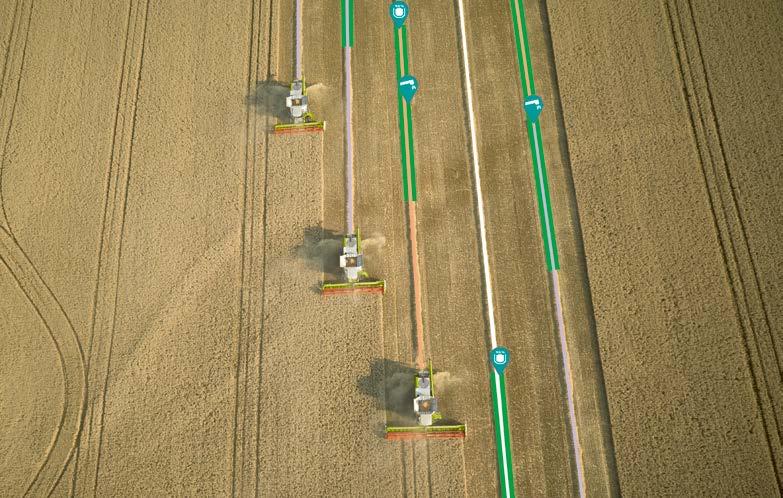

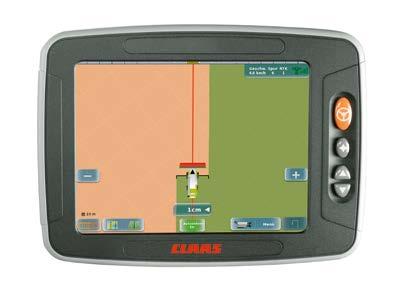

46 Exakt kurs. På centimetern. Automatiska styrsystem LASER PILOT. De elektronisk-optiska sensorerna i LASER PILOT känner av kanten mellan skördad och oskördad gröda med hjälp av ljusimpulser och styr automatiskt LEXION längs denna kant. LASER PILOT kan enkelt fällas in vid transport och finns för både vänster och höger sida. Optimal placering på skärbordets sida, nära kanten av den skördade delen av fältet, säkerställer högsta noggrannhet även vid liggsäd och på sluttande mark. Automatiska styrsystem möter växande krav för precisionsodling. Alla LEXION modeller kan utrustas med tre olika automatiska styrsystem som du fritt kan välja, beroende på användningsområde. GPS PILOT styrsystemet med satellitstöd LASER PILOT det optiska styrsystemet AUTO PILOT det elektromekaniska styrsystemet Förarstöd på vändtegen. GPS PILOT FLEX. AUTO PILOT. Två sensorbågar på majsbordet registrerar positionen för LEXION, styr tröskan automatiskt för exakt radföljning i majsfältet. I alla lägen på bästa sätt. AUTO PILOT ökar kapaciteten och höjer lönsamheten. Allt efter behov. Med den mobila displayen erbjuder CLAAS den flexibla lösningen för ISOBUS och styrsystem. Terminalen kan flyttas mellan traktorer eller självgående skördemaskiner, beroende på säsong eller användningsområde. Utrusta din LEXION redan från fabrik eller genom eftermontering med exakt det som du behöver: S10: högupplöst 10,4-tums touchscreen-terminal med styroch ISOBUS-funktioner; upp till fyra kameror kan visas S7: högupplöst 7-tums touchscreen-terminal med styrfunktioner TURN IN underlättar på vändtegen. När tröskan närmar sig det avsedda körspåret, tar den automatiska styrningen över vid 90 vinkel, om körriktningen är den enda parametern. Om det är längs en fältkant, vid 120. TURN IN styr in i nästa kördrag, och föraren kan fokusera på tröskan och skärbordet. TURN IN är standard för båda terminalerna (S10 och S7). Automatisk styrning även på vändtegen. AUTOTURN funktionen styr automatiskt på vändtegen. På terminalen väljer föraren vändriktning och nästa körspår, resten fixar styrsystemet. GPS PILOT kan förutom med den hydrauliska styrningen även användas i kombination med GPS PILOT FLEX, en elektronisk styrenhet till ratten. De stora fördelarna med GPS PILOT FLEX är exaktheten och den mångsidiga användbarheten. Inga ingrepp i hydrauliken Snabb flytt av styrsystemet mellan olika maskiner GPS PILOT FLEX överför terminalens och navigeringskontrollens styrkommandon till styraxeln och styr på så sätt tröskan

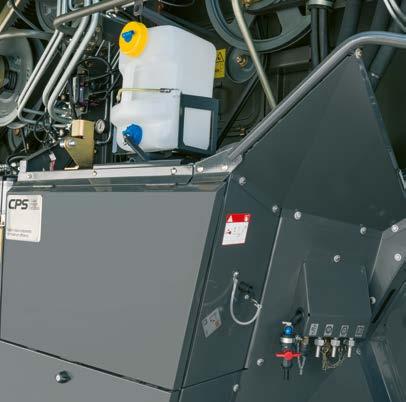

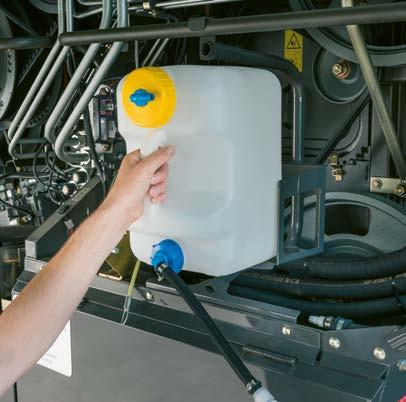

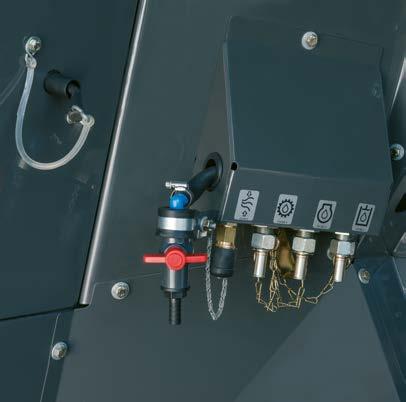

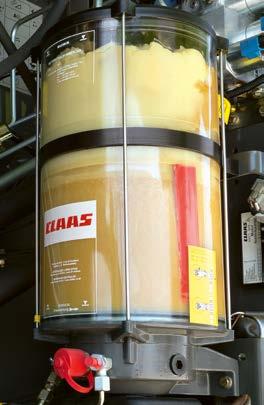

47 Enkelt servicearbete. Centralsmörjning Underhåll Sparsamt underhåll. Centralsmörjning. NYHET: Komfortpaket för service. Det dagliga servicearbetet skall vara praktiskt och enkelt. Nytt komfortpaket för service har flera smarta lösningar: Vattenbehållare på 15 liter med kran för handtvätt, placerad bredvid verktygsfacket och löstagbar för påfyllning 15 meter tryckluftsslang med automatisk slangupprullare Hållare för fettspruta i verktygsfacket LEXION har exemplariskt lågt krav på underhåll. Serviceintervaller är långa, bytesintervallen för hydraulolja är 1000 tim. När det är dags för service är allting lätt att komma åt och snabbt avklarat. Huven framför kylarens renssystem är helt uppfällbar för lätt åtkomlighet Flyttbar stege för att enkelt komma åt motorrummet och andra servicepunkter Helt uppfällbar halmhuv Tryckluftsanläggning med lång slang och blåspistol för bekväm rengöring Centralsmörjningssystem eller centrala smörjställen för snabb åtkomst till smörjpunkterna Förvaring för t ex verktygslåda Unik utformning av sidoplåtar (aluminium-sandwichkonstruktion) för ännu enklare service Från centralsmörjningssystemets behållare transporteras smörjfett automatiskt till alla smörjställen som är inprogrammerade. Dina fördelar: Tillförlitlig och regelbunden smörjning under körning Längre livslängd på lager och slitdelar Lägre förbrukning av smörjfett, minskat slitage lägre driftskostnader Mindre servicearbete och lägre servicekostnader 92 93

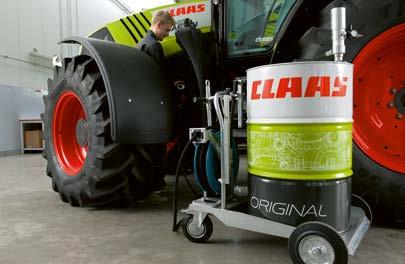

48 För din trygghet. CLAAS Service & reservdelar. CLAAS Service & reservdelar Dina krav räknas. Du kan lita på oss vi finns där när du behöver oss. Överallt. Snabbt. Pålitligt. Vid behov dygnet runt. Med den exakta lösning som din maskin och din verksamhet kräver. För din trygghet. För din verksamhet: CLAAS FARM PARTS. CLAAS FARM PARTS erbjuder dig ett av de mest omfattande märkes- och områdesövergripande reservdelssortimenten för alla tillämpningar inom din verksamhet. För din trygghet. Säkerhet kan planeras. Våra servicetjänster höjer dina maskiners tillförlitlighet, minimerar stillestånd och hjälper dig att göra beräkningar med fasta priser. CLAAS MAXI CARE erbjuder dig planeringsbar säkerhet för din maskin. För din trygghet. Alltid uppkopplad med din CLAAS återförsäljare. Din CLAAS återförsäljare kan direkt nå din maskin och dess specifika data med hjälp av Remote Service. På så sätt kan ni tillsammans agera snabbt och direkt på underhålls- och servicebehov. ORIGINAL reservdelar och tillbehör. Särskilt avpassat till din maskin: passande reservdelar, högkvalitativa serviceprodukter och praktiska tillbehör. Använd vårt omfattande produktsortiment där vi sammanställer exakt den lösning som din maskin behöver för 100 % tillförlitlighet. För din trygghet. Alltid den senaste tekniken. CLAAS partners tillhör de effektivaste företagen inom lantbruksteknik i hela världen. Teknikerna är högkvalificerade och utrustade med special- och diagnosverktyg. CLAAS Service står för ett högkvalitativt arbetssätt som uppfyller dina förväntningar vad gäller kompetens och tillförlitlighet fullt ut. För din trygghet. Från Hamm till hela världen. Vårt centrala reservdelslager levererar samtliga ORIGINAL reservdelar snabbt och tillförlitligt över hela världen. Din CLAAS partner på plats förser dig snabbt med lösningen: för din skörd och för din verksamhet. För din trygghet. Dessutom erbjuder TELEMATICS möjligheten att hämta viktiga data från din maskin via Internet när som helst och var som helst. För din trygghet CLAAS Parts Logistics Center i Hamm, Tyskland, har ett reservdelslager med artiklar på mer än m 2 yta

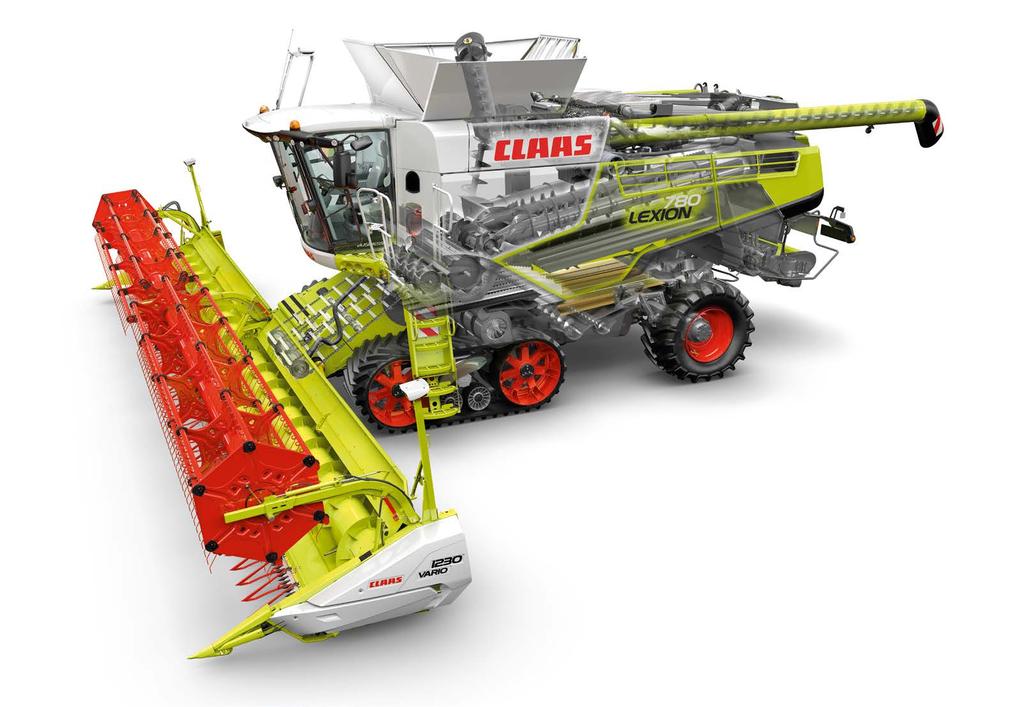

49 LEXION 700 i översikt. Teknik i detalj 1 GPS PILOT 2 Komforthytt 3 CEMOS AUTOMATIC 4 CEMOS 5 CEBIS 6 LASER PILOT 7 Haspel och inmatningsskruv med centrumupphängning 8 Infällbara stråskiljare 9 Justerbara avskrapare 10 Delad kniv 11 Multikoppling 12 VARIO skärbord 13 Hydrostatisk haspeldrivning 14 Synkroniserad drivning 15 AUTO CONTOUR 16 GRAIN QUALITY CAMERA 17 APS trösksystem 18 DYNAMIC COOLING med variabel kyleffekt 19 PROFI CAM 20 ROTO PLUS med 4D 21 Mercedes-Benz eller Perkins motor 22 POWER SPREADER med mekanisk drivning och automatisk anpassning av kastriktning 23 SPECIAL CUT halmhack 24 4 LINK axel 25 Däcktrycksreglering, styrhjul 26 Bosspridare 27 JET STREAM rensverk med 3D 28 Separat återföringsplan 29 Däckteknologi / TERRA TRAC 30 Turbinfläkt 96 97

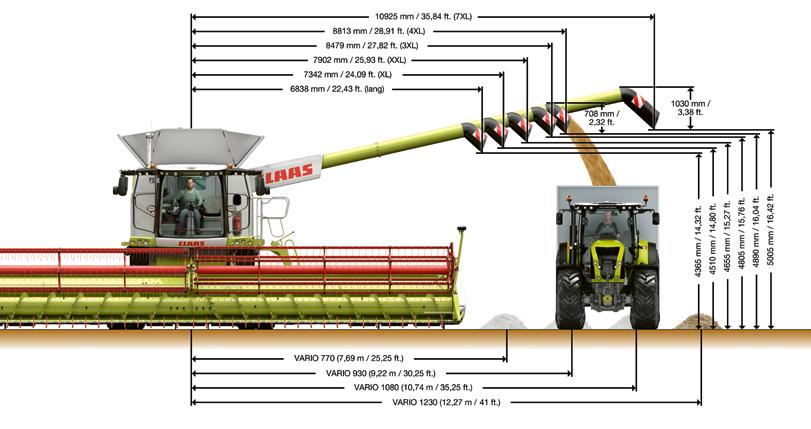

50 Starka argument. Hytt. Rymlig komforthytt är grunden för lugnt och koncentrerat arbete Pekskärm CEBIS MOBILE för manövrering av CEMOS DIALOG och CEMOS AUTOMATIC CEMOS AUTOMATIC, CRUISE PILOT och autostyrning för högsta kapacitet GRAIN QUALITY CAMERA för automatisk kontroll av kärnkvalitet Uppdragshantering, skördekartering och TELEMATICS för enkel och effektiv datahantering Skärbord. VARIO skärbord med upp till 12,30 m arbetsbredd och optimerat materialflöde som ger upp till 10 % mer kapacitet AUTO CONTOUR följer ojämnheter i såväl tvär- som längdriktning Stort urval: CERIO, VARIO, CONVIO, MAXFLEX, CORIO, SUNSPEED, SWATH UP och vikbart skärbord för mångsidighet NYHET: CONVIO och CONVIO FLEX skärbord med band för optimal markföljning och perfekt materialflöde Tröskteknologi. Upp till 20 % högre kapacitet med APS trösksystem APS + ROTO PLUS = unikt APS HYBRID SYSTEM Spannmålstank på l, tömningskapacitet på upp till 130 l/s AUTO SLOPE, 4D- och 3D-rensverk för minimalt spill Professionell hantering av halmen med SPECIAL CUT och POWER SPREADER ger jämn spridning över hela arbetsbredden AUTO CROP FLOW skyddar mot överbelastning och minimerar stilleståndstid CPS CLAAS POWER SYSTEMS. Mercedes-Benz OM 473 LA, Perkins 2206F och Mercedes-Benz OM 470 LA, moderna miljömotorer med tillförlitliga kraftreserver DYNAMIC COOLING för alla LEXION 700 modeller kylkoncept med variabel fläktdrivning Hög transporthastighet på upp till 40 km/h spar tid. TERRA TRAC och däckteknologi, skonsamt mot marken 4 LINK axel LEXION 780 / 780 TERRA TRAC 770 / 770 TERRA TRAC 760 / 760 TERRA TRAC / 760 MONTANA 750 / 750 TERRA TRAC / 750 MONTANA 740 Tröskteknologi APS system MULTICROP slagsko Tröskcylinder, bredd mm Tröskcylinder, diameter mm Cylindervarvtal rpm med reduktionsväxel rpm ( MONTANA) ( MONTANA) Öppen tröskcylinder med slagor Sluten tröskcylinder med slagor 7/18 mm huvudslagsko Omslutningsvinkel, huvudslagsko grader Huvudslagskoyta m 2 1,26 1,26 1,06 1,06 1,06 Elektrohydraulisk slagskoinställning med överbelastningsskydd Synkroniserat varvtal accelerator och halmvinda Cylindervariator med momentförstärkare Stor stenficka Tröskverk för ris Avskiljningssystem Högkapacitetsrotorer ROTO PLUS antal Rotorlängd mm Rotordiameter mm Avskiljningssegment antal Rotorvarvtal (stegdrivning,val) rpm 960/800/ /800/ /800/ /800/640 med variator rpm Variabel rotoravskiljningsyta Rensverk JET STREAM rensverk Förberedningsplan i plast (sektionerat, utdragbart framåt) Rensfläkt, antal turbinfläktar 8 turbinfläktar 8 turbinfläktar Elektrisk inställning av rensfläkt Dubbla fallsteg med rensluft Delade, motgående såll 3D-rensverk 4D-rensverk Total sållyta m 2 6,2 6,2 5,1 5,1 5,1 Elektrisk sållinställning Transport av returgodset till acceleratorn Visuell returgodskontroll från förarplats under drift Elektronisk returgodskontroll GRAINMETER Spannmålstank Volym (enligt ANSI/ASAE S312.2) l (13500 TERRA TRAC) 11500/ (13500 TERRA TRAC) (12000 TERRA TRAC, 9000 MONTANA) (11000 TERRA TRAC, 9000 MONTANA) / 9000 Tömningsrör, svängningsvinkel grader Tömningskapacitet l/sek (110 MONTANA) 110/ / 130 QUANTIMETER skördemätare Automatisk kedjesmörjning för tanktömning LEXION 780 / 780 TERRA TRAC 770 / 770 TERRA TRAC 760 / 760 TERRA TRAC / 760 MONTANA 750 / 750 TERRA TRAC / 750 MONTANA 740 Halmhantering SPECIAL CUT, 108 knivar SPECIAL CUT, 72 knivar Hydraulisk manövrering av motknivar och extra snittelement POWER SPREADER Hydraulisk omställning från förarhytten (transport, strängläggning, hackning) Bosspridare Bossfläkt för POWER SPREADER Automatisk kastriktningsanpassning Framdrivning Lutningsutjämning, sidolut upp till 17 % (MONTANA) (MONTANA) Lutningsutjämning, med-/motlut upp till 6 % (MONTANA) (MONTANA) TERRA TRAC med hydropneumatisk avfjädring (TERRA TRAC) (TERRA TRAC) (TERRA TRAC) (TERRA TRAC) POWER TRAC 4WD Tvåväxlad transmission (MONTANA / TERRA TRAC 40 km/h) ( MONTANA / TERRA TRAC) 40 km/h (TERRA TRAC) (TERRA TRAC) 30 km/h ( MONTANA / TERRA TRAC) ( MONTANA / TERRA TRAC) Hastighetsautomatik Differentialspärr ( MONTANA) ( MONTANA) 4 LINK axel för 30" hjul Däcktrycksreglering, styrhjul ( MONTANA) ( MONTANA) Motor Tillverkare Mercedes-Benz Mercedes-Benz Perkins Mercedes-Benz Mercedes-Benz Typ OM 473 LA OM 473 LA 2206F OM 470 LA OM 470 LA Antal cylindrar/cylindervolym ant./liter R 6/15,6 R 6/15,6 R 6/12,5 R 6/10,7 R 6/10,7 Motorstyrning elektronisk elektronisk elektronisk elektronisk elektronisk Max effekt (ECE R 120) kw/hk 460 / / / / / 408 Miljöklass Tier 4 Avgasbehandling SCR AdBlue tank Avgasefterbehandling DPF Bränsleförbrukningsmätare Bränsletank l (800 MONTANA) 800 ( 1150) 800 ( 1150) DYNAMIC COOLING Datahantering TELEMATICS Uppdragshantering Skördekartering Förarassistans CRUISE PILOT CEMOS AUTO THRESHING, CEMOS AUTO SEPARATION, CEMOS AUTO CLEANING, AUTO SLOPE CEMOS DIALOG GRAIN QUALITY CAMERA AUTO CROP FLOW LEXION Hjulutrustning för drivaxel Dimensioner ø Ytterbredd IF900/60 R 38 MI m 2,05 3,90 3,90 3,62 3,62 3,62 IF800/70 R 38 MI m 2,05 3,79 3,79 3,49 3,49 3,49 800/70 R 38 CHO m 2,05 3,79 3,79 3,49 3,49 3,49 900/60 R 32 m 1,95 3,90 3,90 3,62 3,62 3,62 3,62 3,62 IF800/70 R 32 MI m 1,95 3,78 3,78 3,49 3,49 3,49 3,49 3,49 800/70 R 32 CHO m 1,95 3,78 3,78 3,49 3,49 3,49 800/70 R 32 m 1,95 3,76 3,76 3,49 3,49 3,49 3,49 3,49 710/75 R 34 MI m 1,95 3,36 3,36 3,36 IF680/85 R 32 MI m 1,95 3,50 3,50 3,22 3,29 3,22 3,29 3,22 680/85 R 32 m 1,95 3,50 3,50 3,22 3,29 3,22 3,29 3,22 IF800/70 R 32 TR m 1,95 3,78 3,78 3,49 3,49 3,49 800/70 R 32 MI m 1,95 3,78 3,78 3,49 3,49 3,49 3,49 3,49 Höjd och bredd för bekväm tanktömning mm / 35,84 ft. (7XL) 8813 mm / 28,91 ft. (4XL) 8479 mm / 27,82 ft. (3XL) 7902 mm / 25,93 ft. (XXL) 7342 mm / 24,09 ft. (XL) 6838 mm/22,43 ft. (lång) LEXION Dimensioner ø Ytterbredd TERRA TRAC, m 3,49 3,49 3,29 3, mm TERRA TRAC, m 3,79 3,79 3,49 3, mm TERRA TRAC, 890 mm m 3,99 3,99 3,79 3,79 Stålband, 900 mm m 3,93 3,93 Hjulutrustning för styraxel Dimensioner ø Ytterbredd 750/65 R 26 Mi m 1,65 3,96 3,96 4,12 2 4,12 2 4, /60 R 30 m 1,65 3,90 3,90 620/70 R 30 IMP m 1,65 3,70 3,70 620/75 R 26 m 1,65 3,70 3,70 500/85 R 30 IMP m 1,65 3,49 3,49 3,49 2 3,49 2 3, /65 R 28 IMP m 1,50 3,70 3,70 3,49 3,49 3,49 3,49 3,49 VF520/75 R 26 Mi m 1,50 3,29 3,29 500/85 R 24 IMP m 1,50 3,49 3,49 3,29 3,49 3,29 3,49 3,29 710/ (700/ ) IMP m 1,35 3,71 3,71 3,71 710/60 R 30 IMP m 1,65 3,90 3,90 VF620/70 R 30 MI m 1,65 3,70 3,70 VF520/85 R 30 MI m 1,65 3,49 3,49 VF 620/70 R26 m 1,50 3,49 3,49 3,49 3,49 3,49 VF 520/80 R26 m 1,50 3,29 3,29 3,29 3,29 3,29 1 MONTANA 2 Totalhöjd mer än 4 m 708 mm / 2,32 ft mm / 3,38 ft mm / 14,32 ft mm / 14,80 ft mm / 15,27 ft mm / 15,76 ft mm / 16,04 ft mm / 16,42 ft. Styrsystem GPS PILOT, LASER PILOT, AUTO PILOT Vikt Tröska med hjul, exkl. skärbord, hack och bosspridare, bränsletank full (avvikelser kan förekomma, beroende på utrustningsnivå) kg VARIO 770 (7,69 m / 25,25 ft.) VARIO 930 (9,22 m / 30,25 ft.) VARIO 1080 (10,74 m / 35,25 ft.) VARIO 1230 (12,27 m / 41 ft.) CLAAS strävar hela tiden efter att anpassa alla produkter för att bättre kunna möta de praktiska kraven. Vi förbehåller oss rätten att när som helst ändra tekniska specifikationer. Information och illustrationer ska uppfattas som ungefärliga och kan innehålla utrustningsvarianter som inte ingår som standard. Denna broschyr har tryckts för global användning. När det gäller teknisk utrustning hänvisas till prislistan hos närmaste CLAAS representant. På vissa bilder har delar av skyddsutrustningen tagits bort. Detta har gjorts enbart för att bättre tydliggöra funktionen och får inte ske på eget bevåg eftersom detta kan medföra risk för skador. I den mån demontering får ske, hänvisas till respektive anvisningar i instruktionsboken. Alla tekniska uppgifter beträffande motorer avser i princip den europeiska riktlinjen om avgasreglering: emissionsklass. Vi nämner endast Tier-normen i detta dokument som information och för bättre förståelse. Registrering för regioner där avgasregleringen regleras av Tier-normen kan inte garanteras genom detta omnämnande. 98 Standard Tillval Tillgängligt Inte tillgängligt Standard Tillval Tillgängligt Inte tillgängligt Standard Tillval Tillgängligt Inte tillgängligt

51 Skärbord Skärbord VARIO skärbord VARIO 1230, VARIO 1080, VARIO 930, VARIO 770 CERIO skärbord CERIO 930, CERIO 770 CONVIO FLEX / CONVIO skärbord CONVIO FLEX 1230, CONVIO FLEX 1080, CONVIO 1230, CONVIO 1080 Rapsutrustning För alla VARIO och CONVIO FLEX / CONVIO skärbord, ej tillgängligt för CERIO skärbord Vikbord C 540, C 450 CORIO CONSPEED rader 12, 8 CORIO rader 8 SUNSPEED rader 12, 16 MAXFLEX MAXFLEX 1200, MAXFLEX 1050, MAXFLEX 930, MAXFLEX 770 VARIO risskärbord Som HD-variant med tillbehöret risskärverk CERIO risskärbord Som HD-variant med tillbehöret risskärverk SWATH UP SWATH UP 450 Steglöst varibelt varvtal för skärbordsdrivning rpm (elhydraulisk manövrering) Stegdrivning för skärbord rpm 332, 420 Aktiv skärbordsbroms Utrustningsalternativ. Avseende specialutrustning erbjuder vi ett utrustningspaket för LEXION modellerna, där våra experter har rättat sig efter våra kunders behov. Dra nytta av att komponenterna är perfekt avstämda mot varandra och att CLAAS erbjuder en prisfördel med varje paket. Information om tillgänglighet samt ytterligare paketerbjudanden får du hos din återförsäljare. Standard skärbord Effektiv skärvidd CERIO 930 (9,22 m), CERIO 770 (7,70 m) Drivning enkelsidig drivning (kardandrift) Infällbara stråskiljare Avstånd kniv inmatningsskruv mm , manuellt justerbar Knivhastighet slag/min 1218 Inmatningsskruv med multifingrar Hydraulisk reversering Skärbordsautomatik CONTOUR AUTO CONTOUR Haspelvarvtalsreglering Haspelhöjdsreglering Automatisk parkeringsposition Reservkniv. Axlyftare VARIO skärbord Effektiv skärvidd VARIO 1230 (12,27 m), VARIO 1080 VARIO 930 (9,22 m), VARIO 770 (7,70 m) (10,74 m) Drivning synkroniserad dubbelsidig drivning enkelsidig drivning (kardandrift) Infällbara stråskiljare Avstånd kniv inmatningsskruv mm , 700 mm steglös justering , 700 mm steglös justering Kniv delad, dubbelsidig synkroniserad drivning genomgående Knivhastighet slag/min Lagring haspel och inmatningsskruv delad haspel och inmatningsskruv med genomgående haspel och inmatningsskruv lagring i mitten Diameter inmatningsskruv Skärbordsautomatik CONTOUR AUTO CONTOUR Haspelvarvtalsreglering Haspelhöjdsreglering Horisontalinställning av haspeln Skärbordslängd Automatisk parkeringsposition Reservkniv. Axlyftare Ährenheber BUSINESS-paket. TELEMATICS professional och automatisk dokumentation Åtkomst av maskindata via internet och automatisk tilldelning av arbetsdata för det aktuella fältet Skördekartering Registrering av relevanta skördedata för skördekartering Skördedata Registrering av relevanta data för olika grödor Bränsleförbrukningsmätare Registrering av bränsleförbrukning Skörda säkrare och bättre. claas.se Standard Tillval Tillgängligt Inte tillgängligt HRC / KK LC 0219
