AED Trainer 3. Bruksanvisning. Svenska

Transkript

1 AED Trainer 3 Bruksanvisning Svenska

2

3 GRÄNSSNITT FÖR AED TRAINER 3 F A B C G H D E I K J A. Uttag för övningselektrodkontakt Uttag för övningselektrodens stickkontakt. B. Lysdiod för elektrodkontakt Blinkar för att ange uttagets plats när enheten slås på. En ansluten elektrodkontakt täcker lysdioden, som slutar blinka när kontakten sitter i ordentligt. C. Fjärrkontrollsmottagarens fönster Tar emot signaler från den valfria fjärrkontrollen. D. Högtalare Levererar röstinstruktioner från AED Trainer 3. Högtalarvolymen kan justeras med fjärrkontrollen eller ställas in i enhetskonfigurationen. E. Kontakt För framtida användning. F. Grön redo-lampa Tänds när AED Trainer 3 slås på; blinkar när enheten tar emot kommandon från fjärrkontrollen; är släckt när enheten inte används. G. Port för barn- och spädbarnsnyckel Uttag till nyckel för övning av defibrillering på barn och spädbarn. När nyckeln är isatt fungerar AED Trainer 3 i barn- och spädbarnsläge för att simulera defibrillering på ett spädbarn eller barn som är under 8 år eller väger under 25 kg. H. Grön PÅ/AV-knapp Slår på AED Trainer 3 och startar röstinstruktioner. I. Orange defibrilleringsknapp Styr leverans av simulerad defibrillering. Knappen blinkar när en defibrillering rekommenderas under ett scenario. J. Batterifack Innehåller fyra utbytbara alkaliska AA-batterier för att driva AED Trainer 3. K. Operativsystemkort Innehåller övningsdefibrillatorns operativsystem, alla röstkommandon och enhetskon figurationen. Operativsystemkortet måste installeras i AED Trainer 3 för att enheten ska kunna användas. 3

4 Besök för flerspråkig bruksanvisning.

5 Innehåll Inledning Beskrivning och avsedd användning 6 Funktioner 6 LEVERANSINNEHÅLL Innehåll i standardförpackning 7 Tillvalstillbehör 7 Konfigurera AED Trainer 3 Kontrollera operativsystemkortet 8 Sätta i batterierna 8 Välja ett språk 9 Ändra konfiguration 10 Ansluta övningselektroderna 11 Åtkomst till nyckeln för övning av defibrillering på barn och spädbarn 13 Använda AED Trainer 3 Förberedelse för användning av övningsdefibrillatorn 14 Välja ett övningsscenario 16 Köra ett övningsscenario 16 Använda den valfria fjärrkontrollen 16 Bilagor Parameterinställningar 18 Övningsscenarier 20 Fjärrkontroll 22 Felsökningstips 23 Specifikationer 24 Information om föreskrivna krav 25 Förklaring av symboler 25

6 INLEDNING Inledning BESKRIVNING OCH AVSEDD ANVÄNDNING AED Trainer 3 är utformad för att förbereda utryckningspersonal för användning av den automatiska externa defibrillatorn (AED) HeartStart FR3 och andra AED-enheter. Tillsammans med lämpliga övningsdockor är AED Trainer 3 avsedd att ge realistisk övning i att ge rätt behandling, inklusive att utföra defibrillering och HLR på personer med plötsligt hjärtstopp. AED Trainer 3 tillhandahåller åtta övningsscenarier som simulerar realistiska hjärtstilleståndsepisoder (SCA) och hjälper utryckningspersonal att bekanta sig med användningen av HeartStart FR3 AED i en nödsituation. De här scenarierna är kompatibla med övningsprogram som utvecklats av internationellt erkända utryckningsprogram. AED Trainer 3 levereras med fabriksgjorda inställningar som uppfyller riktlinjerna 2010 från ERC (European Resuscitation Council) och AHA (American Heart Association). Enheten kan också konfigureras till att överensstämma med lokala protokoll eller uppdateringar av riktlinjerna. Obs! Innan utryckningspersonalen använder defibrillatorn HeartStart FR3 bör de ha genomgått ett lämpligt övningsprogram för utryckningspersonal, som kan inkludera användning av AED Trainer 3. Efter att ha genomgått en sådan kurs ska uttryckningspersonalen kunna bedöma om patienten är medvetslös och saknar andning, utföra hjärt-lungräddning (HLR), samt ha kunskap om tillämpliga medicinska protokoll och procedurer. FUNKTIONER AED Trainer 3 är utformad till att exakt efterlikna användningen av HeartStart FR3 AED. Den har dock ingen högspänningskapacitet, vilket gör den säker under övningarna. Den simulerar defibrillering. AED Trainer 3 kan användas för att ge utbildning i följande viktiga funktioner i HeartStart FR3 AED: Att snabbt ge behandling. Bärväskan för AED Trainer 3 efterliknar exakt den automatiska startfunktionen på bärväskan för FR3. När väskan öppnas slås AED Trainer 3 på automatiskt. Föranslutna elektroder. Som FR3 AED använder AED Trainer 3 föranslutna elektroder för att hjälpa till att optimera reaktionstiden. Nyckel för barn och spädbarn. AED Trainer 3 levereras med en nyckel för övning av defibrillering på barn och spädbarn för att exakt efterlikna läget för barn och spädbarn på FR3 AED. Röstmeddelanden. AED Trainer 3 leder dig genom varje steg av övningsscenariot med samma röstmeddelanden som FR3 AED. Omfattande konfigurerbarhet. Som FR3 AED kan konfigurationen av AED Trainer 3 anpassas och dess funktion lätt uppdateras efter behov. Obs! Nyckeln för övning av defibrillering på barn och spädbarn kan inte användas med HeartStart FR3 AED. En nyckel för barn och spädbarn för FR3 krävs för användning med AED:n. 6

7 Inkluderade artiklar Leveransinnehåll INNEHÅLL I STANDARDFÖRPACKNING AED Trainer 3 levereras med följande artiklar som standard: en AED Trainer 3 TRAINING TRAINING en bärväska e n nyckel för övning av defibrillering på barn och spädbarn, förinstallerad på en bindningskabel i bärväskan. en extern dockadapter AED Trainer 3 e tt förinstallerat operativsystemkort för AED Trainer 3 som innehåller operativsystemet för AED Trainer 3 R T FO NO ICAL IN CL E US e n återanvändbar anslutningskabel för HeartStart övningselektroder III e n uppsättning återanvändbara HeartStart övningselektroder III Philips övningselektroder III Nyckel för övning av defibrillering på barn och spädbarn Återanvändbar anslutningskabel för övningselektroder III Operativsystemkort en tryckt bruksanvisning på svenska en flerspråkig snabbstartsguide e n uppsättning klistermärken Endast för utbildning på flera språk 4 alkaliska AA-batterier (visas inte) Valfria TILLBEHÖR Följande tillbehör finns tillgängliga separat för användning med AED Trainer 3: Bärväska Fjärrkontroll, med ett utbytbart CR V litiumbatteri [REF: ] Bärväska för AED Trainer 3 [REF: ] Extra bruksanvisning på svenska [REF: ] Extra operativsystemkort för AED Trainer 3 [REF: ] Extra anslutningskabel för HeartStart-övningselektroder III [REF: ] Extra HeartStart-övningselektroder III [REF: ] Extra externa adaptrar för övningsdocka, uppsättning av 5 [REF: M5089A] Övningselektroder med Laerdal LINK Technology [REF: ] 7

8 INSTALLATION Konfigurera AED Trainer 3 För att konfigurera AED Trainer 3 för användning måste du se till att operativsystemkortet är korrekt isatt, sätta i batterierna, välja ett annat språk om du inte vill använda amerikansk engelska, och ansluta övningselektroderna. Instruktioner för var och en av dessa uppgifter följer. KONTROLLERA OPERATIVSYSTEMKORTET Operativsystemkortet för AED Trainer 3 innehåller operativsystemet för AED Trainer 3. AED Trainer 3 levereras med operativsystemkortet förinstallerat. För att ta bort, installera om eller byta ut operativsystemkortet följer du stegen nedan: 1 K läm ihop spärren på batteriluckan för att frigöra luckan. Lyft bort luckan och lägg den åt sidan. 2 K ontrollera att operativsystemkortet sitter i kortplatsen längst upp i facket. Om det inte gör det sätter du i operativsystemkortet i den visade riktningen. SÄTTA I BATTERIERNA AED Trainer 3 behöver fyra alkaliska AA-batterier. För att sätta i eller byta ut batterierna i AED Trainer 3 följer du stegen nedan: 1 Kläm ihop spärren på batteriluckan för att frigöra luckan. Lyft bort luckan och lägg den åt sidan. 2 Sätt i fyra alkaliska AA-batterier i batterifacket i den riktning som visas på illustrationen i facket. Obs! Använd endast nya batterier av samma typ. 3 Sätt tillbaka batteriluckan. 4 Lägg tillbaka AED Trainer 3 i dess bärväska. 8

9 INSTALLATION VÄLJA ETT SPRÅK Standardspråket för AED Trainer 3 är amerikansk engelska. För att ställa in AED Trainer 3 för ett annat språk följer du stegen nedan. 1 Håll ner både den gröna På/Av-knappen och den orangefärgade defibrilleringsknappen i cirka sex sekunder. AED Trainer 3 meddelar standardspråket US English. 2 Släpp båda knapparna. 3 Håll ner den orangefärgade defibrilleringsknappen för att bläddra genom alla tillgängliga språk. AED Trainer 3 meddelar varje nytt språk. 4 När det önskade språket meddelas trycker du på den gröna På/Av-knappen för att stänga av AED Trainer 3 och lagra det valda språket. AED Trainer 3 kommer att använda detta språk när den slås på nästa gång.* 5 Applicera klistermärket Endast för utbildning för det valda språket som visat nedan. * AED Trainer 3 kan slås på genom att trycka på antingen på/av-knappen eller defibrilleringsknappen. 9

10 INSTALLATION ÄNDRA KONFIGURATION AED Trainer 3 levereras med en konfiguration som exakt efterliknar fabriksinställningarna på FR3 AED. Om du vill ändra konfigurationen för AED Trainer 3 till att överensstämma med lokala protokoll eller för andra utbildningssyften följer du stegen nedan: 1 Kläm ihop spärren på batteriluckan för att frigöra luckan. Lyft bort luckan och lägg den åt sidan. 2 Ta ut operativsystemkortet från kortplatsen längst upp i facket. 3 Sätt in operativsystemkortet i datorns kortplats eller, om ingen kortplats är tillgänglig, sätt in kortet i en vanlig kortläsare och anslut den till datorn. 4 Öppna konfigurationsprogrammet för AED Trainer 3 och justera parameterinställningarna efter dina önskemål. Se avsnittet Välja ett övningsscenario för detaljerad information om tillgängliga inställningar. 5 När du gjort alla önskade ändringar klickar du på Uppdatera. 6 Klicka på Avsluta för att stänga konfigurationsprogrammet. 7 Ta ut operativsystemkortet från datorn eller kortläsaren och sätt in det i AED Trainer 3 på nytt. Se avsnittet Kontrollera operativsystemkortet för anvisningar om hur du sätter i kortet. Konfigurationen för AED Trainer 3 kommer att uppdateras automatiskt nästa gång AED Trainer 3 slås på. 10

11 INSTALLATION ANSLUTA ÖVNINGSELEKTRODERNA AED Trainer 3 kan användas med antingen HeartStart-övningselektroder III eller övningselektroder med Laerdal LINK Technology. HEARTSTART-ÖVNINGSELEKTRODER III Om du vill ansluta HeartStart-övningselektroder III till AED Trainer 3 följer du stegen nedan. 1 Ta ut HeartStart-övningselektroderna III ur förvaringsväskan och placera dem på mellanlägget. 2 Ta ut anslutningskabeln ur förvaringsväskan. Anslut elektrodkabeln till anslutningskabeln. TRAINING TRAINING NOT FOR CLINICAL USE 3 Anslut anslutningskabelns gula kontakt till kontaktuttaget på framsidan av AED Trainer 3. Kontrollera att kontakten klickar på plats. 4 Placera AED Trainer 3 med de föranslutna elektroderna i bärväskan. Väskan är utformad för att förvara AED Trainer 3 med elektroderna föranslutna. HeartStart-övningselektroder III är avsedda för upp till 100 användningstillfällen. För att hjälpa till att säkerställa fortsatt prestanda ska du undvika att lämna elektroderna i värme eller direkt solljus. För att byta ut elektroderna kopplar du bort kontakten från AED Trainer 3 och upprepar steg 1 till 3 ovan. 11

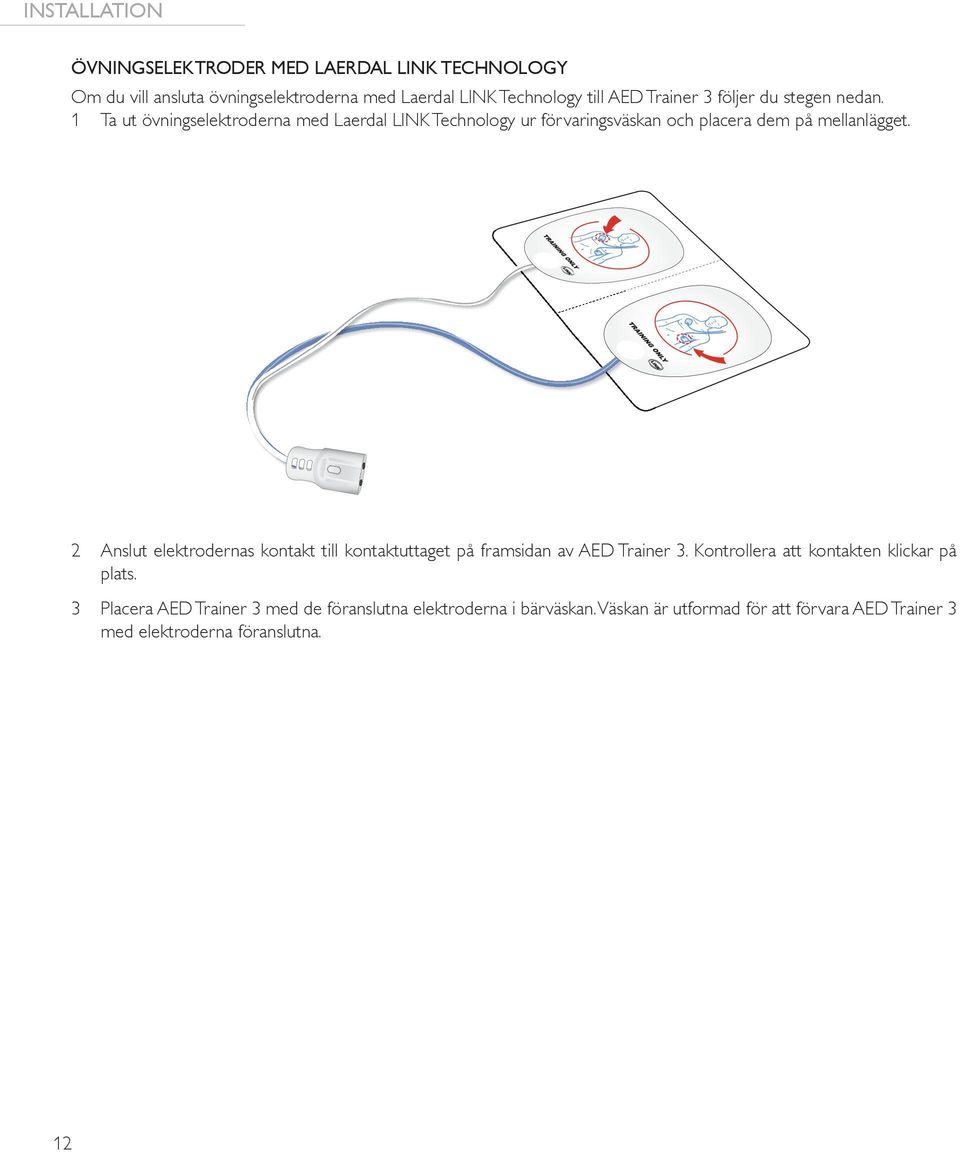

12 INSTALLATION ÖVNINGSELEKTRODER MED LAERDAL LINK TECHNOLOGY Om du vill ansluta övningselektroderna med Laerdal LINK Technology till AED Trainer 3 följer du stegen nedan. 1 Ta ut övningselektroderna med Laerdal LINK Technology ur förvaringsväskan och placera dem på mellanlägget. 2 Anslut elektrodernas kontakt till kontaktuttaget på framsidan av AED Trainer 3. Kontrollera att kontakten klickar på plats. 3 Placera AED Trainer 3 med de föranslutna elektroderna i bärväskan. Väskan är utformad för att förvara AED Trainer 3 med elektroderna föranslutna. 12

13 INSTALLATION Åtkomst till NYCKELN FÖR ÖVNING AV DEFIBRILLERING PÅ BARN OCH SPÄDBARN Nyckeln för övning av defibrillering på barn och spädbarn levereras på en bindningskabel som är förinstallerad i bärväskan till AED Trainer 3. För att kunna använda nyckeln för övning av defibrillering på barn och spädbarn tar du ut den från dess fack i väskans lock och drar ut bindningskabeln för att sätta nyckeln i porten för barn- och spädbarnsnyckel på AED Trainer 3. AED Tr aine r3 4 8 OK Obs! Förvara inte nyckeln för övning av defibrillering på barn och spädbarn isatt i AED Trainer 3. Sätt endast in nyckeln för övning av defibrillering på barn och spädbarn i AED Trainer 3 när du lär ut defibrillering av spädbarn och barn som är under 8 år eller väger mindre än 25 kg. 13

14 bruksanvisning Använda AED Trainer 3 FÖRBEREDELSE FÖR ANVÄNDNING AV AED Trainer 3 AED Tr 1 5 Följ stegen nedan innan du slår på AED Trainer 3: OK 1 K ontrollera att elektroderna är föranslutna som beskrivet, se avsnittet Ansluta övningselektroderna. Om inga övningselektroder är anslutna när AED Trainer 3 slås på kommer AED Trainer 3 att avge en röstinstruktion om att placera elektroderna på patientens bara bröst och sedan sätta i elektrodkontakten vid den blinkande lampan. 2 O m du använder HeartStart-övningselektroder III ansluter du den medföljande externa dockadaptern vid huden på övningsdockan som visat nedan. 3 Placera elektroderna på adaptern som visat ainer

15 bruksanvisning Om du använder övningselektroder med Laerdal LINK Technology ska du använda en Laerdal-docka utrustad med Laerdal LINK Technology, t.ex. Laerdal AED Resusci Anne eller AED Little Anne. (Laerdal LINK Technology kommer att visa rätt placering av elektroderna på dockan.) 5 Om du tränar på defibrillering av barn och spädbarn ska du sätta i nyckeln för övning av defibrillering på barn och spädbarn i porten som identifieras i figuren på främre pärmens insida i denna handbok. Läget för barn och spädbarn är avsett för utbildning i defibrillering av ett spädbarn eller barn som är under 8 år eller väger mindre än 25 kg.* * Nyckeln för övning av defibrillering på barn och spädbarn ska förvaras med AED Trainer 3, men inte anslutas förrän du är redo att använda AED Trainer 3 i ett pediatriskt scenario. 15

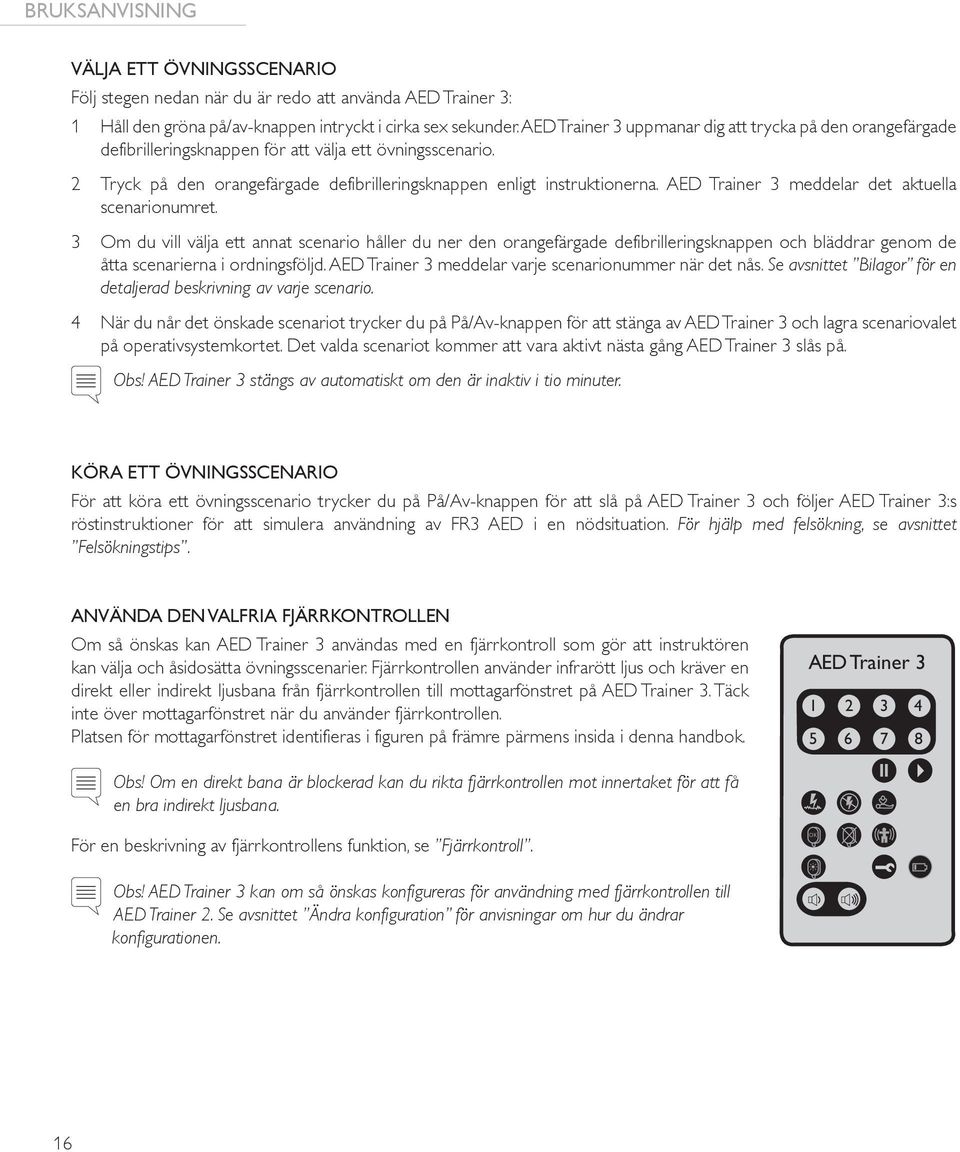

16 bruksanvisning VÄLJA ETT ÖVNINGSSCENARIO Följ stegen nedan när du är redo att använda AED Trainer 3: 1 Håll den gröna på/av-knappen intryckt i cirka sex sekunder. AED Trainer 3 uppmanar dig att trycka på den orangefärgade defibrilleringsknappen för att välja ett övningsscenario. 2 Tryck på den orangefärgade defibrilleringsknappen enligt instruktionerna. AED Trainer 3 meddelar det aktuella scenarionumret. 3 Om du vill välja ett annat scenario håller du ner den orangefärgade defibrilleringsknappen och bläddrar genom de åtta scenarierna i ordningsföljd. AED Trainer 3 meddelar varje scenarionummer när det nås. Se avsnittet Bilagor för en detaljerad beskrivning av varje scenario. 4 När du når det önskade scenariot trycker du på På/Av-knappen för att stänga av AED Trainer 3 och lagra scenariovalet på operativsystemkortet. Det valda scenariot kommer att vara aktivt nästa gång AED Trainer 3 slås på. Obs! AED Trainer 3 stängs av automatiskt om den är inaktiv i tio minuter. KÖRA ETT ÖVNINGSSCENARIO För att köra ett övningsscenario trycker du på På/Av-knappen för att slå på AED Trainer 3 och följer AED Trainer 3:s röstinstruktioner för att simulera användning av FR3 AED i en nödsituation. För hjälp med felsökning, se avsnittet Felsökningstips. 1 ANVÄNDA DEN VALFRIA FJÄRRKONTROLLEN Om så önskas kan AED Trainer 3 användas med en fjärrkontroll som gör att instruktören kan välja och åsidosätta övningsscenarier. Fjärrkontrollen använder infrarött ljus och kräver en direkt eller indirekt ljusbana från fjärrkontrollen till mottagarfönstret på AED Trainer 3. Täck inte över mottagarfönstret när du använder fjärrkontrollen. OK Platsen för mottagarfönstret identifieras i figuren på främre pärmens insida i denna handbok. AED Trainer Obs! Om en direkt bana är blockerad kan du rikta fjärrkontrollen mot innertaket för att få en bra indirekt ljusbana. För en beskrivning av fjärrkontrollens funktion, se Fjärrkontroll. OK Obs! AED Trainer 3 kan om så önskas konfigureras för användning med fjärrkontrollen till AED Trainer 2. Se avsnittet Ändra konfiguration för anvisningar om hur du ändrar konfigurationen. 16

17 Bilagor Parameterinställningar 18 Övningsscenarier 20 Fjärrkontroll 22 Felsökningstips 23 Specifikationer 24 Information om föreskrivna krav 25 Förklaring av symboler 25

18 ställa in parametrar PARAMETERINSTÄLLNINGAR Följande parameterinställningar finns i AED Trainer 3. Standardinställningarna visas i fet stil. Parameter Inställningar Beskrivning Volym hög, medel, låg Ställer in högtalarvolymen för AED Trainer 3. Defibrilleringsserie 1, 2, 3, 4 Ställer in hur många defibrilleringar som måste avges i en serie innan AED Trainer 3 automatiskt gör avbrott för Grundläggande HLR. Intervall för defibrilleringsserie (minuter) 1,0, 2,0, oändligt Ställer in det tidsintervall som används för att bestämma om en avgiven defibrillering ska räknas in i den aktuella defibrilleringsserien. Parametern tillämpas endast om inställningen för Defibrilleringsserie är högre än 1. Metronom på, av Aktiverar (PÅ) eller inaktiverar (AV) ljudslag för HLR-kompressioner AED Trainer 2 Fjärrkontroll aktivera, inaktivera Aktiverar eller inaktiverar användningen av fjärrkontrollen till AED Trainer 2 istället för fjärrkontrollen till AED Trainer 3. Lysdiod för docka På, Av Aktiverar (På) eller Inaktiverar (Av) den automatiska tändningen av lysdioderna för elektroderna på huden på dockans bröst som visar rätt elektrodplacering. När den är AV kan lysdioderna endast tändas med hjälp av fjärrkontrollen (Observera att denna funktion endast är tillämplig vid användning av Laerdal LINK-elektroder och Laerdal Link-docka.) Tid för grundlägg. HLR, vuxna (minuter) Tid f. grundl. HLR, barn/spädb. (minuter) 1,0, 1,5, 2,0, 2,5, 3,0 Ställer in längden på HLR-protokollet för grundläggande HLR för vuxna. 1,0, 1,5, 2,0, 2,5, 3,0 Ställer in längden på HLR-protokollet för grundläggande HLR för barn och spädbarn. Tid för DI-HLR, vuxna 1,0, 1,5, 2,0, 2,5, 3,0 minuter Ställer in längden på HLR-protokollet för grundläggande HLR för vuxna. Tid för DI-HLR, barn/spädbarn 1,0, 1,5, 2,0, 2,5, 3,0 minuter Ställer in längden på HLR-protokollet för grundläggande HLR för barn och spädbarn. 18

19 ställa in parametrar Parameter Inställningar Beskrivning Tid för HLR först, vuxna Parametern saknar för närvarande funktion (minuter) Tid f. HLR först, barn/spädbarn (minuter) HLR-typ Parametern saknar för närvarande funktion Parametern saknar för närvarande funktion Scenario 1, 2, 3, 4, 5, 6, 7, 8 Ställer in övningsscenariot när AED Trainer 3 slås på. Tolerans för anslutning av LINK-elektroder Skjutreglage: Lägre till Högre Bestämmer noggrannheten som krävs för placering av övningselektroder på en Laerdal LINK-docka. Lägre tolerans motsvarar krav på en mer exakt elektrodplacering. 19

20 Övningsscenarier Övningsscenarier Symbolerna som förklaras nedan representerar de olika momenten i övningsscenarierna. Symbol Scenariobeskrivning Defibrillerbar rytm registrerad av AED Trainer 3 Icke defibrillerbar rytm registrerad av AED Trainer 3 Elektrodproblem upptäckt av AED Trainer 3 HLR först-protokoll initierat av AED Trainer 3 Följande övningsscenarier finns tillgängliga för användning med AED Trainer 3: Scenario Symbol Beskrivning 1 En defibrillering för konvertering Defibrillerbar rytm En defibrillering behövs för konvertering Icke defibrillerbar rytm En defibrillering för konvertering Felsökning av elektroderna, en defibrillering för konvertering Ny defibrillering efter konvertering Icke defibrillerbar rytm Defibrillerbar rytm En defibrillering behövs för konvertering Icke defibrillerbar rytm Dålig elektrodkontakt Defibrillerbar rytm En defibrillering behövs för konvertering Icke defibrillerbar rytm Defibrillerbar rytm En defibrillering behövs för konvertering Icke defibrillerbar rytm Återgång till defibrillerbar rytm efter tre minuter En defibrillering behövs för konvertering Icke defibrillerbar rytm 20

21 Övningsscenarier Scenario Symbol Beskrivning 5 Icke defibrillerbar rytm genom hela scenariot Icke defibrillerbar rytm Två defibrilleringar för konvertering HLR först, en defibrillering för konvertering Defibrillerbar rytm Två defibrilleringar behövs för konvertering Icke defibrillerbar rytm Defibrillerbar rytm HLR först Defibrillerbar rytm En defibrillering behövs för konvertering Icke defibrillerbar rytm Defibrillerbar rytm genom hela scenariot Defibrillerbar rytm 21

22 Fjärrkontroll Fjärrkontroll En beskrivning av knapparnas funktioner på fjärrkontrollen ges nedan. Knapp I _ OK 8 Funktion Val av scenario. Tryck för att välja ett av de åtta standardscenarierna. (AED Trainer 3 startar det valda scenariot.) Paus/Fortsätt. Tryck på Paus för att pausera all aktivitet i AED Trainer 3. (AED Trainer 3:s På/Av-lampa blinkar långsamt när AED Trainer 3 är pauserad.) Tryck på Fortsätt för att fortsätta aktiviteten från punkten då den pauserades. Defibrillerbar rytm. Tryck för att initiera defibrillerbar rytm. (Denna funktion åsidosätter scenariot som körs.) Icke defibrillerbar rytm. Tryck för att initiera simulerad icke defibrillerbar rytm. (Denna funktion åsidosätter scenariot som körs.) HLR först. Tryck för att simulera en defibrillerbar rytm som kommer att generera beslut om HLR först av AED Trainer 3 för första rytmanalys och ett defibrilleringsbeslut för efterföljande rytmanalyser. (Denna funktion åsidosätter scenariot som körs.) Bra elektrodanslutning. Tryck för att simulera en bra elektrodanslutning till AED Trainer 3. (Denna funktion åsidosätter upptäckt av fysisk elektrodplacering.) Dålig elektrodanslutning. Tryck för att simulera en dålig elektrodanslutning till AED Trainer 3. (Denna funktion åsidosätter upptäckt av fysisk elektrodanslutning.) Rörelseartefakt. Tryck för att simulera störning av rytmanalysen från rörelseartefakt. (Denna funktion avbryter analysen och AED Trainer 3 avger ett röstmeddelande som instruerar personen som övar att stoppa alla rörelser.) Lysdioder för dockelektroder. Tryck för att tända lysdioderna för elektrodplacering på dockans bröst. (Gäller endast vid användning av Laerdal LINK-elektroder och en Laerdal LINK-docka.) Fel. Tryck för att simulera ett AED-fel på AED Trainer 3. (AED Trainer 3 stängs av och piper var 10:e sekund.) Obs! För att ta bort felet och slå på AED Trainer 3 för vidare användning trycker du på den gröna På/Av-knappen två gånger. Svagt batteri i AED. Tryck en gång för att simulera ett svagt batteri i AED Trainer 3. Tryck en andra gång för att initiera ett meddelande om att byta ut batteriet. Högtalarvolym. Tryck på knapparna för att justera högtalarvolymen på AED Trainer 3 till någon av tre nivåer: låg, medel och hög. 22

23 felsökning FELSÖKNINGSTIPS Följande tabell innehåller felsökningstips vid användning av AED Trainer 3. Om du behöver ytterligare hjälp kontaktar du din lokala Laerdal-representant eller går till Problem Möjlig orsak Rekommenderad åtgärd AED Trainer 3 fungerar inte och avger pipsignaler när den slås på. Inget operativsystemkort är isatt. Sätt i operativsystemkortet. Felaktigt kort är isatt. Sätt i originaloperativsystemkortet. AED Trainer 3 meddelar Analyserar innan elektroderna applicerats på övningsdockan. AED Trainer 3 reagerar inte när elektroderna appliceras på övningsdockan. Batteriet till AED Trainer 3 laddas ur för snabbt. Operativsystemkortet har skadade eller saknade filer. HeartStartövningselektroder II är anslutna; AED Trainer 3 känner att elektroderna är på plats så snart elektrodkontakten sätts i. Övningselektroderna med Laerdal LINK Technology är felaktigt placerade på övningsdockan med Laerdal LINK Technology. Ett eller flera batterier är felaktigt vända. Införskaffa ett extra operativsystemkort. För att använda HeartStart-övningselektroder II applicerar du elektroderna på övningsdockan innan du ansluter dem till AED Trainer 3. Alternativt kan du använda HeartStartövningselektroder III eller Laerdal LINKsystemet så att AED Trainer 3 automatiskt upptäcker när elektroder är rätt placerade. Korrigera elektrodernas placering. Sätt in batterierna på nytt enligt illustrationen i batterifacket. 23

24 Specifikationer Specifikationer AED Trainer 3 Storlek Vikt (med batterier) Specifikation 218 mm x 133 mm x 57 mm 600 g Batterityp och antal Batterikapacitet 4 alkaliska AA-batterier (LR6) > 10 timmar Miljöspecifikationer Användningstemperatur: ºC Förvaringstemperatur: 0 40 ºC Relativ fuktighet: 0 90 % icke-kondenserande Material Bärväska Storlek Vikt Material Fjärrkontroll Storlek Batterityp NYCKEL FÖR ÖVNING AV DEFIBRILLERING PÅ SPÄDBARN/BARN Storlek Material Hölje: Akrylonitrilbutadenstyren (ABS) Kontrollknappar: Silikon Stativ: Polyuretan (PU) Specifikation 362 mm x 290 mm x 132 mm 300 g Nylon Specifikation 96 mm x 54 mm x 6 mm Litium CR V 48 mm x 25 mm x 7 mm Polykarbonat och polybutylentereftalat (PC + PBT) 24

25 Information om föreskrivna krav Information om föreskrivna krav Produkten är i överensstämmelse med de väsentliga kraven i direktiv 2004/108/EG om elektromagnetisk kompatibilitet genom att uppfylla: IEC Elektromagnetisk kompatibilitet (EMC) - Del 6-3: Generella fordringar - Emission från utrustning i bostäder, kontor, butiker och liknande miljöer (2006) IEC Elektromagnetisk kompatibilitet (EMC) - Del 6-1: Generella fordringar - Immunitet hos utrustning i bostäder, kontor, butiker och liknande miljöer Produkten uppfyller kraven i del 15 av FCC-reglerna: Radiofrekvensenheter, kapitel B - Oavsiktliga strålningsenheter (maj 2004). Denna enhet överensstämmer med del 15 i FCC-reglerna. Användning av enheten är underställd följande två villkor: (1) Denna enhet får inte orsaka skadliga störningar, och (2) denna enhet måste tåla externa störningar, inklusive störningar som kan orsaka oönskad funktion. Den här utrustningen har testats och motsvarar gränserna för digitala enheter inom klass B i enlighet med del 15 i FCC-reglerna. Dessa krav är avsedda att ge skäligt skydd mot skadliga störningar vid installationer i bostadsområden. Den här utrustningen genererar, använder och kan sända ut radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikationer. Det finns dock ingen garanti för att störningar inte kan uppstå i en viss installation. Om den här utrustningen orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan avgöras genom att slå av och på utrustningen, uppmuntras användaren att försöka åtgärda störningen med en eller flera av följande åtgärder: Vända eller flytta mottagarantennen. Öka avståndet mellan utrustningen och mottagaren. Ansluta utrustningen till ett uttag i en annan krets än den som mottagaren är ansluten till. Be återförsäljaren eller en erfaren radio- och tv-tekniker om hjälp. Förklaring av symboler Symbol LATEX N25270 Beskrivning Produkten är i överensstämmelse med de väsentliga kraven i direktiv 2004/108/EG om elektromagnetisk kompatibilitet Denna produkt innehåller inte naturgummilatex. Australiskt märke för överensstämmelse med EMC-krav Tryckt på returpapper. Denna apparat är märkt enligt EG-direktiv 2002/96/EG beträffande elektriskt och elektroniskt avfall (WEEE). 25

26 Hänvisning till global garanti: För information om Laerdals globala garanti, se webbsidan Tillverkarens adress Laerdal Medical AS, P.O. Box 377, Tanke Svilandsgate 30, 4002 Stavanger, Norge Teknisk support För teknisk support kontaktar du ditt lokala tekniska servicecenter för Laerdal.
