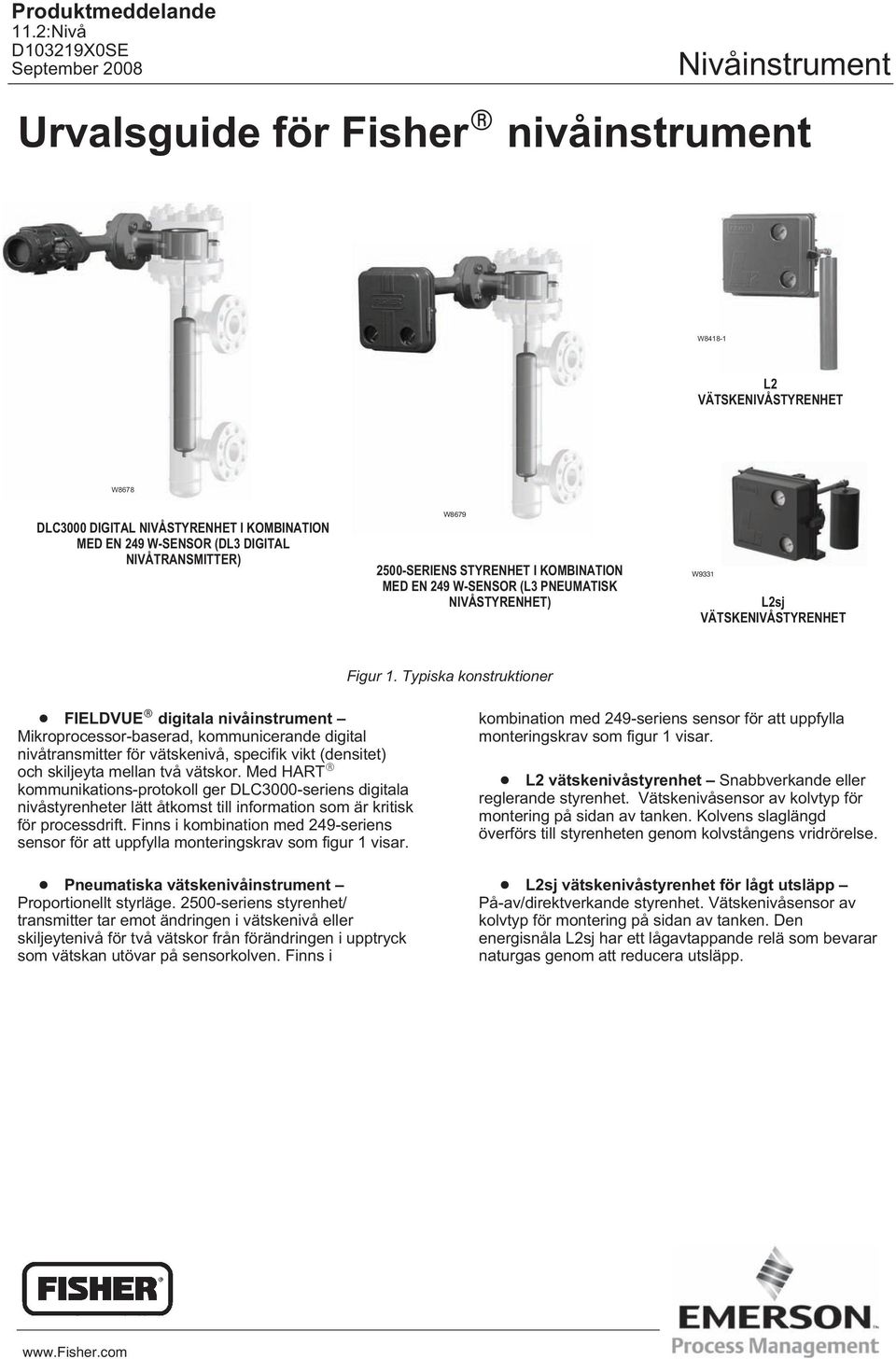

1 Produktmeddelande D103219X0SE Nivåinstrument Urvalsguide för Fisher nivåinstrument W L2 VÄTSKENIVÅSTYRENHET W8678 DLC3000 DIGITAL NIVÅSTYRENHET I KOMBINATION MED EN 249 W SENSOR (DL3 DIGITAL NIVÅTRANSMITTER) W SERIENS STYRENHET I KOMBINATION MED EN 249 W SENSOR (L3 PNEUMATISK NIVÅSTYRENHET) W9331 L2sj VÄTSKENIVÅSTYRENHET Figur 1. Typiska konstruktioner FIELDVUE digitala nivåinstrument Mikroprocessor baserad, kommunicerande digital nivåtransmitter för vätskenivå, specifik vikt (densitet) och skiljeyta mellan två vätskor. Med HART kommunikations protokoll ger DLC3000 seriens digitala nivåstyrenheter lätt åtkomst till information som är kritisk för processdrift. Finns i kombination med 249 seriens sensor för att uppfylla monteringskrav som figur 1 visar. Pneumatiska vätskenivåinstrument Proportionellt styrläge seriens styrenhet/ transmitter tar emot ändringen i vätskenivå eller skiljeytenivå för två vätskor från förändringen i upptryck som vätskan utövar på sensorkolven. Finns i kombination med 249 seriens sensor för att uppfylla monteringskrav som figur 1 visar. L2 vätskenivåstyrenhet Snabbverkande eller reglerande styrenhet. Vätskenivåsensor av kolvtyp för montering på sidan av tanken. Kolvens slaglängd överförs till styrenheten genom kolvstångens vridrörelse. L2sj vätskenivåstyrenhet för lågt utsläpp På av/direktverkande styrenhet. Vätskenivåsensor av kolvtyp för montering på sidan av tanken. Den energisnåla L2sj har ett lågavtappande relä som bevarar naturgas genom att reducera utsläpp. D103219X012

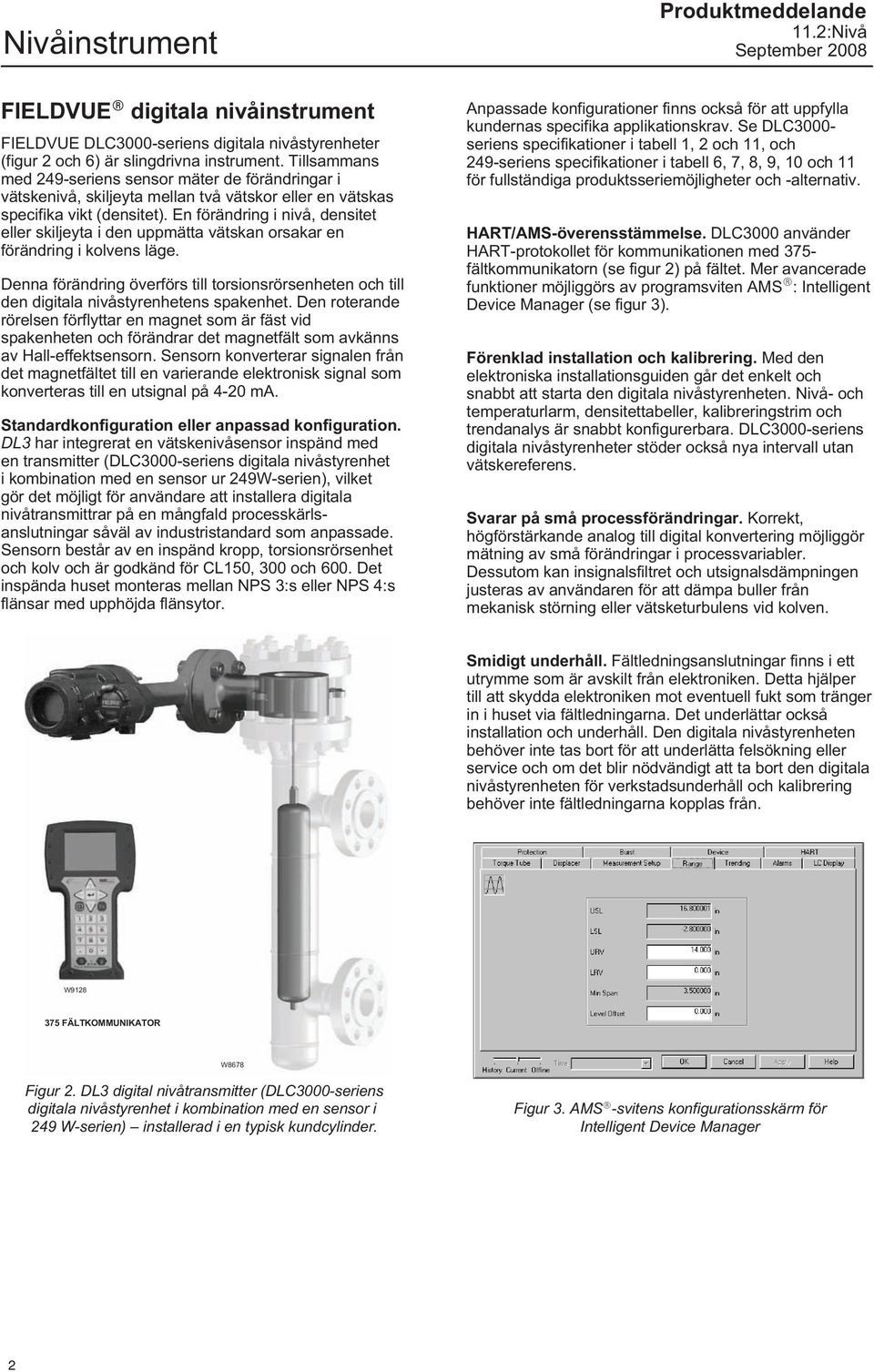

2 Nivåinstrument Produktmeddelande FIELDVUE digitala nivåinstrument FIELDVUE DLC3000 seriens digitala nivåstyrenheter (figur 2 och 6) är slingdrivna instrument. Tillsammans med 249 seriens sensor mäter de förändringar i vätskenivå, skiljeyta mellan två vätskor eller en vätskas specifika vikt (densitet). En förändring i nivå, densitet eller skiljeyta i den uppmätta vätskan orsakar en förändring i kolvens läge. Denna förändring överförs till torsionsrörsenheten och till den digitala nivåstyrenhetens spakenhet. Den roterande rörelsen förflyttar en magnet som är fäst vid spakenheten och förändrar det magnetfält som avkänns av Hall effektsensorn. Sensorn konverterar signalen från det magnetfältet till en varierande elektronisk signal som konverteras till en utsignal på 4 20 ma. Standardkonfiguration eller anpassad konfiguration. DL3 har integrerat en vätskenivåsensor inspänd med en transmitter (DLC3000 seriens digitala nivåstyrenhet i kombination med en sensor ur 249W serien), vilket gör det möjligt för användare att installera digitala nivåtransmittrar på en mångfald processkärlsanslutningar såväl av industristandard som anpassade. Sensorn består av en inspänd kropp, torsionsrörsenhet och kolv och är godkänd för CL150, 300 och 600. Det inspända huset monteras mellan NPS 3:s eller NPS 4:s flänsar med upphöjda flänsytor. Anpassade konfigurationer finns också för att uppfylla kundernas specifika applikationskrav. Se DLC3000 seriens specifikationer i tabell 1, 2 och 11, och 249 seriens specifikationer i tabell 6, 7, 8, 9, 10 och 11 för fullständiga produktsseriemöjligheter och alternativ. HART/AMS överensstämmelse. DLC3000 använder HART protokollet för kommunikationen med 375 fältkommunikatorn (se figur 2) på fältet. Mer avancerade funktioner möjliggörs av programsviten AMS : Intelligent Device Manager (se figur 3). Förenklad installation och kalibrering. Med den elektroniska installationsguiden går det enkelt och snabbt att starta den digitala nivåstyrenheten. Nivå och temperaturlarm, densitettabeller, kalibreringstrim och trendanalys är snabbt konfigurerbara. DLC3000 seriens digitala nivåstyrenheter stöder också nya intervall utan vätskereferens. Svarar på små processförändringar. Korrekt, högförstärkande analog till digital konvertering möjliggör mätning av små förändringar i processvariabler. Dessutom kan insignalsfiltret och utsignalsdämpningen justeras av användaren för att dämpa buller från mekanisk störning eller vätsketurbulens vid kolven. Smidigt underhåll. Fältledningsanslutningar finns i ett utrymme som är avskilt från elektroniken. Detta hjälper till att skydda elektroniken mot eventuell fukt som tränger in i huset via fältledningarna. Det underlättar också installation och underhåll. Den digitala nivåstyrenheten behöver inte tas bort för att underlätta felsökning eller service och om det blir nödvändigt att ta bort den digitala nivåstyrenheten för verkstadsunderhåll och kalibrering behöver inte fältledningarna kopplas från. W FÄLTKOMMUNIKATOR W8678 Figur 2. DL3 digital nivåtransmitter (DLC3000 seriens digitala nivåstyrenhet i kombination med en sensor i 249 W serien) installerad i en typisk kundcylinder. Figur 3. AMS svitens konfigurationsskärm för Intelligent Device Manager 2

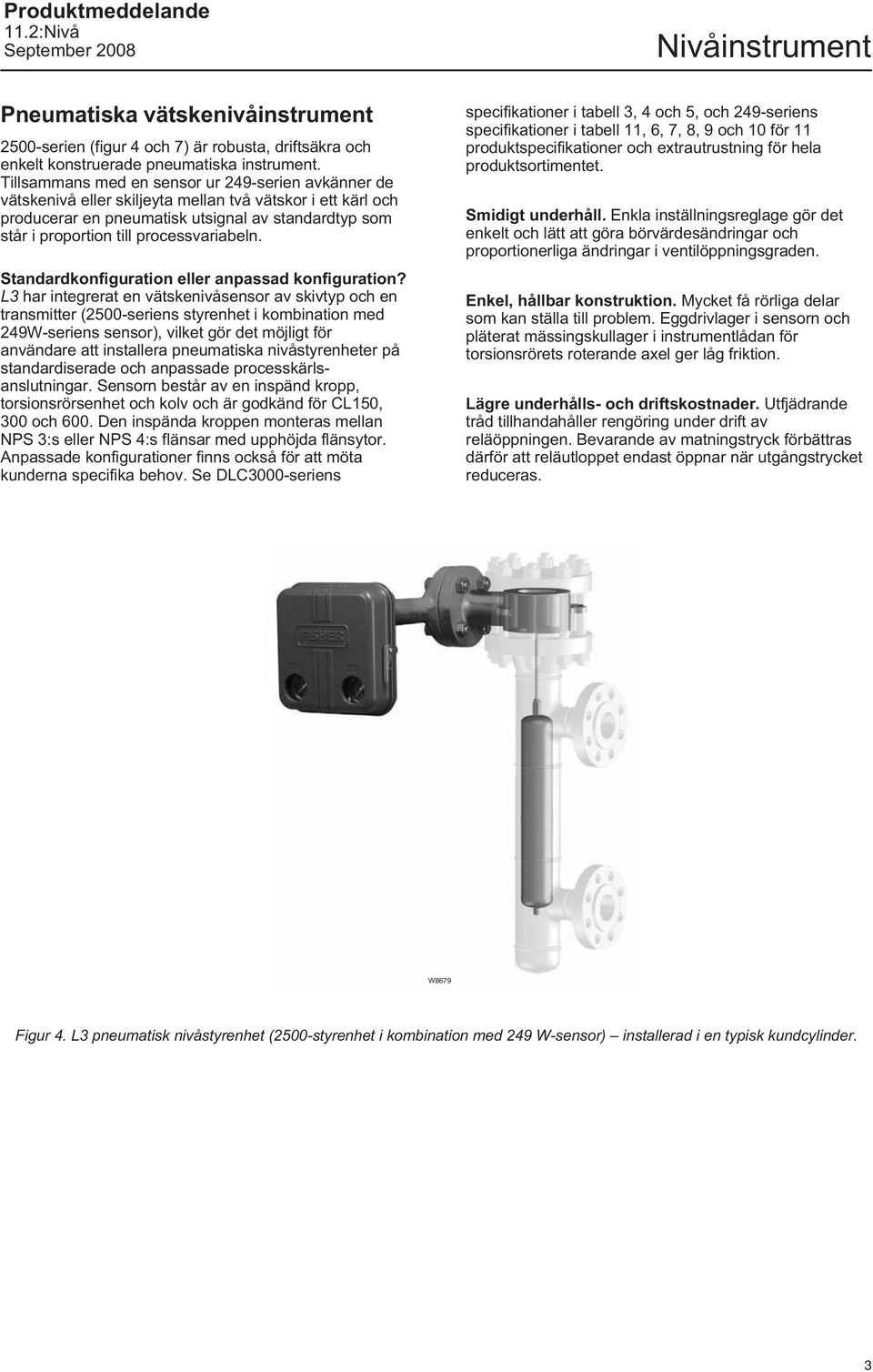

3 Produktmeddelande Pneumatiska vätskenivåinstrument 2500 serien (figur 4 och 7) är robusta, driftsäkra och enkelt konstruerade pneumatiska instrument. Tillsammans med en sensor ur 249 serien avkänner de vätskenivå eller skiljeyta mellan två vätskor i ett kärl och producerar en pneumatisk utsignal av standardtyp som står i proportion till processvariabeln. Standardkonfiguration eller anpassad konfiguration? L3 har integrerat en vätskenivåsensor av skivtyp och en transmitter (2500 seriens styrenhet i kombination med 249W seriens sensor), vilket gör det möjligt för användare att installera pneumatiska nivåstyrenheter på standardiserade och anpassade processkärlsanslutningar. Sensorn består av en inspänd kropp, torsionsrörsenhet och kolv och är godkänd för CL150, 300 och 600. Den inspända kroppen monteras mellan NPS 3:s eller NPS 4:s flänsar med upphöjda flänsytor. Anpassade konfigurationer finns också för att möta kunderna specifika behov. Se DLC3000 seriens Nivåinstrument specifikationer i tabell 3, 4 och 5, och 249 seriens specifikationer i tabell 11, 6, 7, 8, 9 och 10 för 11 produktspecifikationer och extrautrustning för hela produktsortimentet. Smidigt underhåll. Enkla inställningsreglage gör det enkelt och lätt att göra börvärdesändringar och proportionerliga ändringar i ventilöppningsgraden. Enkel, hållbar konstruktion. Mycket få rörliga delar som kan ställa till problem. Eggdrivlager i sensorn och pläterat mässingskullager i instrumentlådan för torsionsrörets roterande axel ger låg friktion. Lägre underhålls och driftskostnader. Utfjädrande tråd tillhandahåller rengöring under drift av reläöppningen. Bevarande av matningstryck förbättras därför att reläutloppet endast öppnar när utgångstrycket reduceras. W8679 Figur 4. L3 pneumatisk nivåstyrenhet (2500 styrenhet i kombination med 249 W sensor) installerad i en typisk kundcylinder. 3

4 Nivåinstrument Produktmeddelande L2 och L2sj vätskenivåstyrenheter Robusta L2 och L2sj vätskenivåstyrenheter använder en sensor av kolvtyp för att identifiera vätskenivå eller skiljeyta mellan två vätskor med olika specifik vikt. Konstruktionens pålitlighet gör dessa styrenheter väl lämpade för nivåstyrning av högtrycksvätska vid produktion, kompression och bearbetning av naturgas. Anordningen levererar en pneumatisk utsignal till en styrventil. Sensorn använder en gängad 2 NPTanslutning till kärlet. Standardkonstruktionerna använder materiel som uppfyller kraven i NACE MR W L2 VÄTSKENIVÅSTYRENHET L2 och L2sj styrenheter arbetar i kombination med sensorn enligt principen att en kropp som nedsänks i vätska kommer att hållas uppe av en kraft som är lika med vikten av den undanträngda vätskan. Upptrycket och kolvens resulterande rörelse i vätskan överförs till styrenheten som levererar en pneumatisk signal till en styrventil. W9331 L2 vätskenivåstyrenheter L2sj VÄTSKENIVÅSTYRENHET Snabbverkande eller reglerande styrenhet. En standardstyrenhet finns som antingen reglerande eller snabbverkande. Figur 5. L2 och L2sj vätskenivåstyrenhet. Fältreversibel utsignal. Styrenheten kan justeras på fältet för direkt eller omvänd funktion utan ytterligare delar. Styrenheten har även justerbar förstärkningskänslighet. DLC3000 seriens digitala nivåstyrenheter Smidigt underhåll. Både styrenheten och sensorn kan lätt tas isär för undersökning av processtätningarna och underhåll. L2sj vätskenivåstyrenheter Obs! Beslag för Masoneilan, Yamatake och Foxboro /Eckhardt sensorer finns att tillgå. Kontakta Emerson Process Management försäljningskontor för information om monteringssatser. Konstruerade för naturgasdrift. L2sj styrenheten är avsedd för naturgas som tryckmatningsmedel. Reducerat koldioxidavtryck. Lågavtappande relä hjälper till att spara naturgas och minska utsläppen av växthusgaser. Reducerade driftskostnader, ökade intäkter. Integralverkande relä med robusta metallsäten kräver mindre underhåll och ger driftsäkrare vätskenivåstyrning i syfte att maximera klartiden. Reducerade utsläpp resulterar i en ökning av tillgänglig naturgas för försäljning. W7977 1/IL Figur 6. DLC3000 digital nivåstyrenhet 4

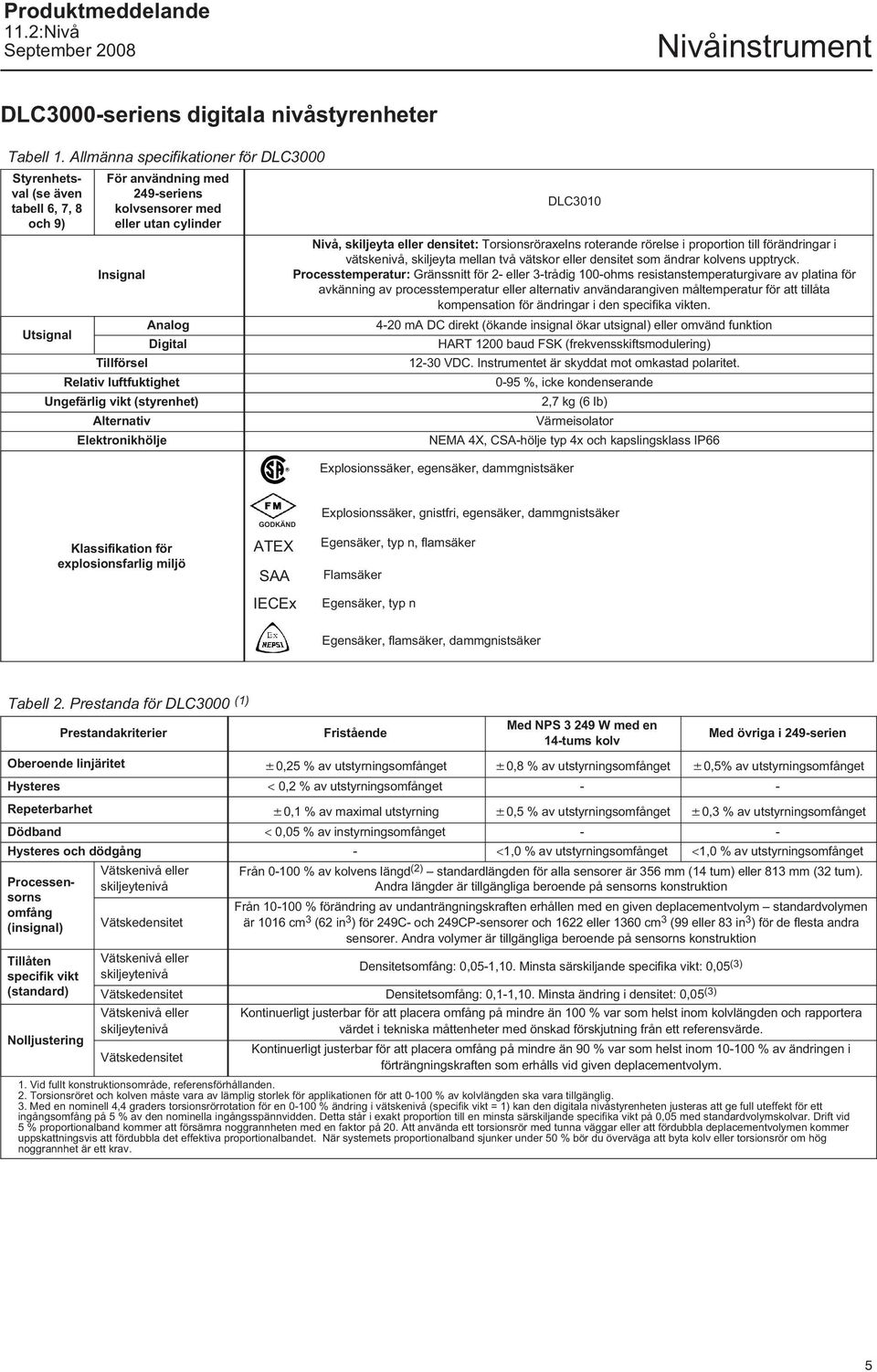

5 Produktmeddelande Nivåinstrument DLC3000 seriens digitala nivåstyrenheter Tabell 1. Allmänna specifikationer för DLC3000 Styrenhetsval (se även tabell 6, 7, 8 och 9) För användning med 249 seriens kolvsensorer med eller utan cylinder Insignal Analog Utsignal Digital Tillförsel Relativ luftfuktighet Ungefärlig vikt (styrenhet) Alternativ Elektronikhölje DLC3010 Nivå, skiljeyta eller densitet: Torsionsröraxelns roterande rörelse i proportion till förändringar i vätskenivå, skiljeyta mellan två vätskor eller densitet som ändrar kolvens upptryck. Processtemperatur: Gränssnitt för 2 eller 3 trådig 100 ohms resistanstemperaturgivare av platina för avkänning av processtemperatur eller alternativ användarangiven måltemperatur för att tillåta kompensation för ändringar i den specifika vikten ma DC direkt (ökande insignal ökar utsignal) eller omvänd funktion HART 1200 baud FSK (frekvensskiftsmodulering) VDC. Instrumentet är skyddat mot omkastad polaritet %, icke kondenserande 2,7 kg (6 lb) Värmeisolator NEMA 4X, CSA hölje typ 4x och kapslingsklass IP66 Explosionssäker, egensäker, dammgnistsäker Klassifikation för explosionsfarlig miljö GODKÄND ATEX SAA IECEx Explosionssäker, gnistfri, egensäker, dammgnistsäker Egensäker, typ n, flamsäker Flamsäker Egensäker, typ n Egensäker, flamsäker, dammgnistsäker Tabell 2. Prestanda för DLC3000 (1) Prestandakriterier Fristående Med NPS W med en 14 tums kolv Med övriga i 249 serien Oberoende linjäritet 0,25 % av utstyrningsomfånget 0,8 % av utstyrningsomfånget 0,5% av utstyrningsomfånget Hysteres < 0,2 % av utstyrningsomfånget Repeterbarhet 0,1 % av maximal utstyrning 0,5 % av utstyrningsomfånget 0,3 % av utstyrningsomfånget Dödband < 0,05 % av instyrningsomfånget Hysteres och dödgång <1,0 % av utstyrningsomfånget <1,0 % av utstyrningsomfånget Processensorns omfång (insignal) Tillåten specifik vikt (standard) Nolljustering Vätskenivå eller skiljeytenivå Vätskedensitet Från % av kolvens längd (2) standardlängden för alla sensorer är 356 mm (14 tum) eller 813 mm (32 tum). Andra längder är tillgängliga beroende på sensorns konstruktion Från % förändring av undanträngningskraften erhållen med en given deplacementvolym standardvolymen är 1016 cm 3 (62 in 3 ) för 249C och 249CP sensorer och 1622 eller 1360 cm 3 (99 eller 83 in 3 ) för de flesta andra sensorer. Andra volymer är tillgängliga beroende på sensorns konstruktion Vätskenivå eller skiljeytenivå Densitetsomfång: 0,05 1,10. Minsta särskiljande specifika vikt: 0,05 (3) Vätskedensitet Densitetsomfång: 0,1 1,10. Minsta ändring i densitet: 0,05 (3) Vätskenivå eller skiljeytenivå Vätskedensitet Kontinuerligt justerbar för att placera omfång på mindre än 100 % var som helst inom kolvlängden och rapportera värdet i tekniska måttenheter med önskad förskjutning från ett referensvärde. Kontinuerligt justerbar för att placera omfång på mindre än 90 % var som helst inom % av ändringen i förträngningskraften som erhålls vid given deplacementvolym. 1. Vid fullt konstruktionsområde, referensförhållanden. 2. Torsionsröret och kolven måste vara av lämplig storlek för applikationen för att % av kolvlängden ska vara tillgänglig. 3. Med en nominell 4,4 graders torsionsrörrotation för en % ändring i vätskenivå (specifik vikt = 1) kan den digitala nivåstyrenheten justeras att ge full uteffekt för ett ingångsomfång på 5 % av den nominella ingångsspännvidden. Detta står i exakt proportion till en minsta särskiljande specifika vikt på 0,05 med standardvolymskolvar. Drift vid 5 % proportionalband kommer att försämra noggrannheten med en faktor på 20. Att använda ett torsionsrör med tunna väggar eller att fördubbla deplacementvolymen kommer uppskattningsvis att fördubbla det effektiva proportionalbandet. När systemets proportionalband sjunker under 50 % bör du överväga att byta kolv eller torsionsrör om hög noggrannhet är ett krav. 5

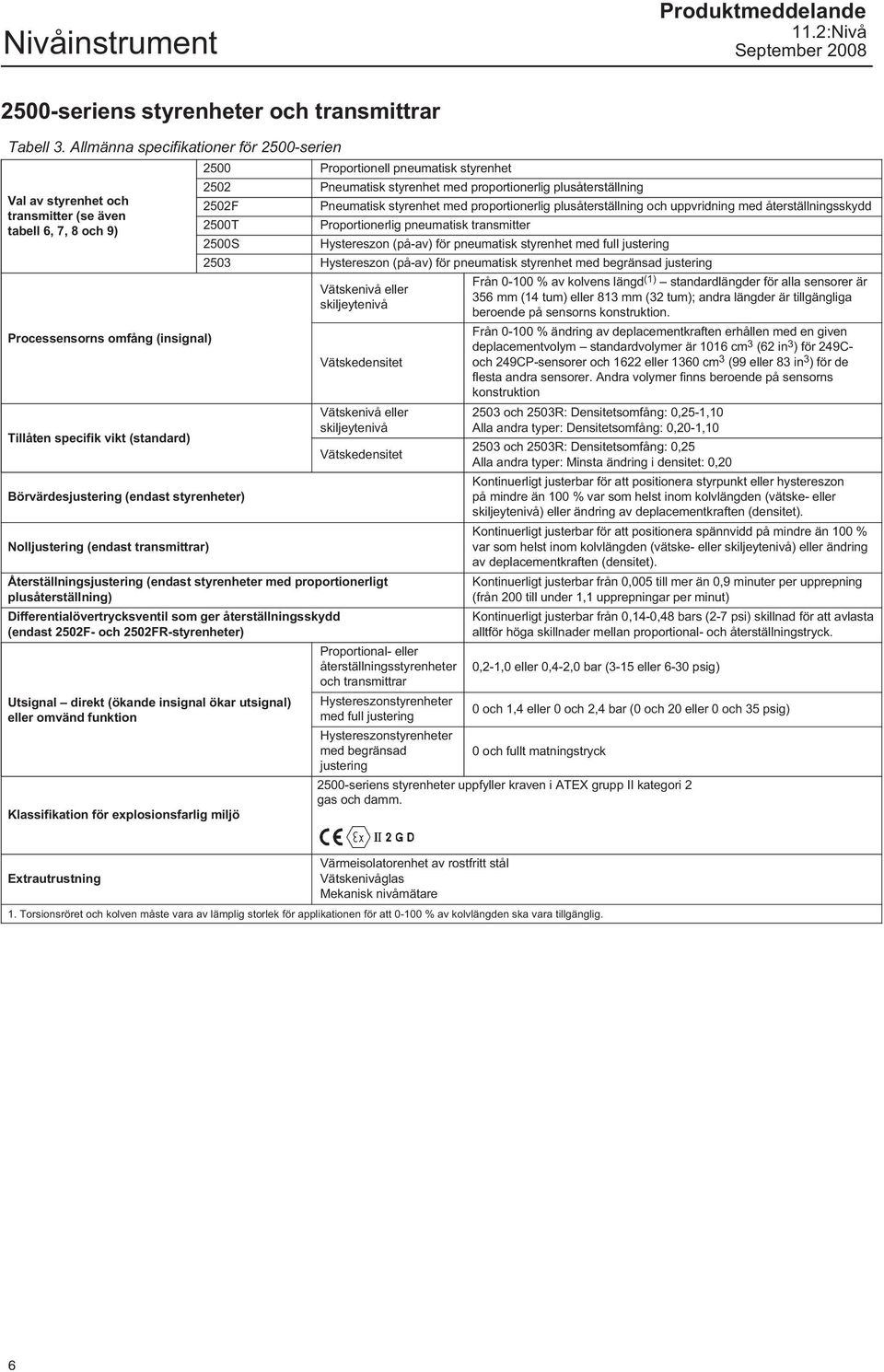

6 Nivåinstrument Produktmeddelande 2500 seriens styrenheter och transmittrar Tabell 3. Allmänna specifikationer för 2500 serien 2500 Proportionell pneumatisk styrenhet 2502 Pneumatisk styrenhet med proportionerlig plusåterställning Val av styrenhet och 2502F Pneumatisk styrenhet med proportionerlig plusåterställning och uppvridning med återställningsskydd transmitter (se även tabell 6, 7, 8 och 9) 2500T Proportionerlig pneumatisk transmitter 2500S Hystereszon (på av) för pneumatisk styrenhet med full justering 2503 Hystereszon (på av) för pneumatisk styrenhet med begränsad justering Processensorns omfång (insignal) Tillåten specifik vikt (standard) Börvärdesjustering (endast styrenheter) Nolljustering (endast transmittrar) Vätskenivå eller skiljeytenivå Vätskedensitet Vätskenivå eller skiljeytenivå Vätskedensitet Återställningsjustering (endast styrenheter med proportionerligt plusåterställning) Differentialövertrycksventil som ger återställningsskydd (endast 2502F och 2502FR styrenheter) Proportional eller återställningsstyrenheter och transmittrar Utsignal direkt (ökande insignal ökar utsignal) eller omvänd funktion Klassifikation för explosionsfarlig miljö Från % av kolvens längd (1) standardlängder för alla sensorer är 356 mm (14 tum) eller 813 mm (32 tum); andra längder är tillgängliga beroende på sensorns konstruktion. Från % ändring av deplacementkraften erhållen med en given deplacementvolym standardvolymer är 1016 cm 3 (62 in 3 ) för 249Coch 249CP sensorer och 1622 eller 1360 cm 3 (99 eller 83 in 3 ) för de flesta andra sensorer. Andra volymer finns beroende på sensorns konstruktion 2503 och 2503R: Densitetsomfång: 0,25 1,10 Alla andra typer: Densitetsomfång: 0,20 1, och 2503R: Densitetsomfång: 0,25 Alla andra typer: Minsta ändring i densitet: 0,20 Kontinuerligt justerbar för att positionera styrpunkt eller hystereszon på mindre än 100 % var som helst inom kolvlängden (vätske eller skiljeytenivå) eller ändring av deplacementkraften (densitet). Kontinuerligt justerbar för att positionera spännvidd på mindre än 100 % var som helst inom kolvlängden (vätske eller skiljeytenivå) eller ändring av deplacementkraften (densitet). Kontinuerligt justerbar från 0,005 till mer än 0,9 minuter per upprepning (från 200 till under 1,1 upprepningar per minut) Kontinuerligt justerbar från 0,14 0,48 bars (2 7 psi) skillnad för att avlasta alltför höga skillnader mellan proportional och återställningstryck. 0,2 1,0 eller 0,4 2,0 bar (3 15 eller 6 30 psig) Hystereszonstyrenheter 0 och 1,4 eller 0 och 2,4 bar (0 och 20 eller 0 och 35 psig) med full justering Hystereszonstyrenheter med begränsad 0 och fullt matningstryck justering 2500 seriens styrenheter uppfyller kraven i ATEX grupp II kategori 2 gas och damm. Extrautrustning Värmeisolatorenhet av rostfritt stål Vätskenivåglas Mekanisk nivåmätare 1. Torsionsröret och kolven måste vara av lämplig storlek för applikationen för att % av kolvlängden ska vara tillgänglig. 6

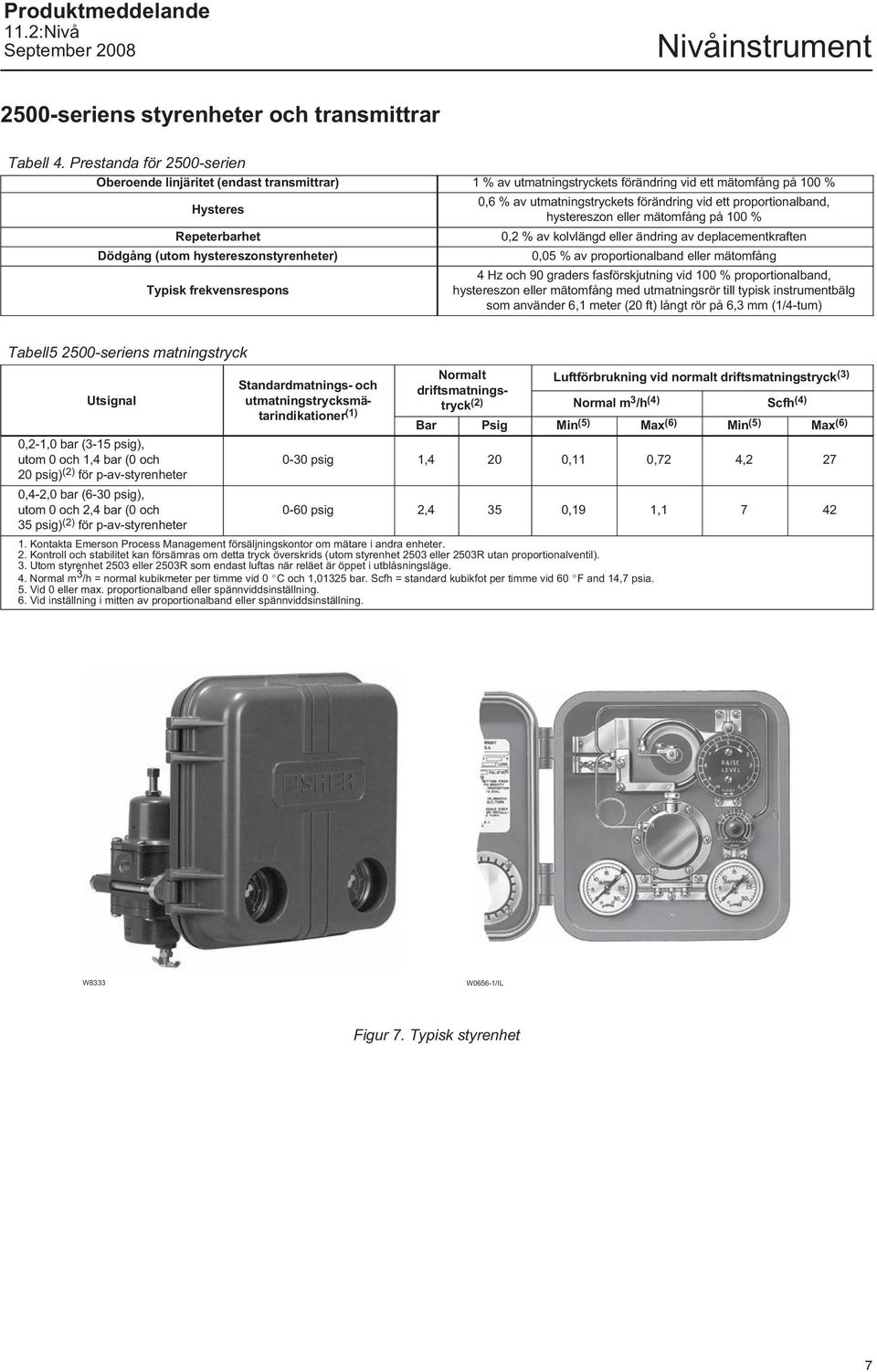

7 Produktmeddelande Nivåinstrument 2500 seriens styrenheter och transmittrar Tabell 4. Prestanda för 2500 serien Oberoende linjäritet (endast transmittrar) 1 % av utmatningstryckets förändring vid ett mätomfång på 100 % Hysteres 0,6 % av utmatningstryckets förändring vid ett proportionalband, hystereszon eller mätomfång på 100 % Repeterbarhet 0,2 % av kolvlängd eller ändring av deplacementkraften Dödgång (utom hystereszonstyrenheter) 0,05 % av proportionalband eller mätomfång 4 Hz och 90 graders fasförskjutning vid 100 % proportionalband, Typisk frekvensrespons hystereszon eller mätomfång med utmatningsrör till typisk instrumentbälg som använder 6,1 meter (20 ft) långt rör på 6,3 mm (1/4 tum) Tabell seriens matningstryck Utsignal Standardmatnings och utmatningstrycksmätarindikationer (1) Normalt Luftförbrukning vid normalt driftsmatningstryck (3) driftsmatningstryck Normal m 3 /h (4) Scfh (4) Bar Psig Min (5) Max (6) Min (5) Max (6) 0,2 1,0 bar (3 15 psig), utom 0 och 1,4 bar (0 och 0 30 psig 1,4 20 0,11 0,72 4, psig) (2) för p av styrenheter 0,4 2,0 bar (6 30 psig), utom 0 och 2,4 bar (0 och 0 60 psig 2,4 35 0,19 1, psig) (2) för p av styrenheter 1. Kontakta Emerson Process Management försäljningskontor om mätare i andra enheter. 2. Kontroll och stabilitet kan försämras om detta tryck överskrids (utom styrenhet 2503 eller 2503R utan proportionalventil). 3. Utom styrenhet 2503 eller 2503R som endast luftas när reläet är öppet i utblåsningsläge. 4. Normal m 3 /h = normal kubikmeter per timme vid 0 C och 1,01325 bar. Scfh = standard kubikfot per timme vid 60 F and 14,7 psia. 5. Vid 0 eller max. proportionalband eller spännviddsinställning. 6. Vid inställning i mitten av proportionalband eller spännviddsinställning. W8333 W0656 1/IL Figur 7. Typisk styrenhet 7

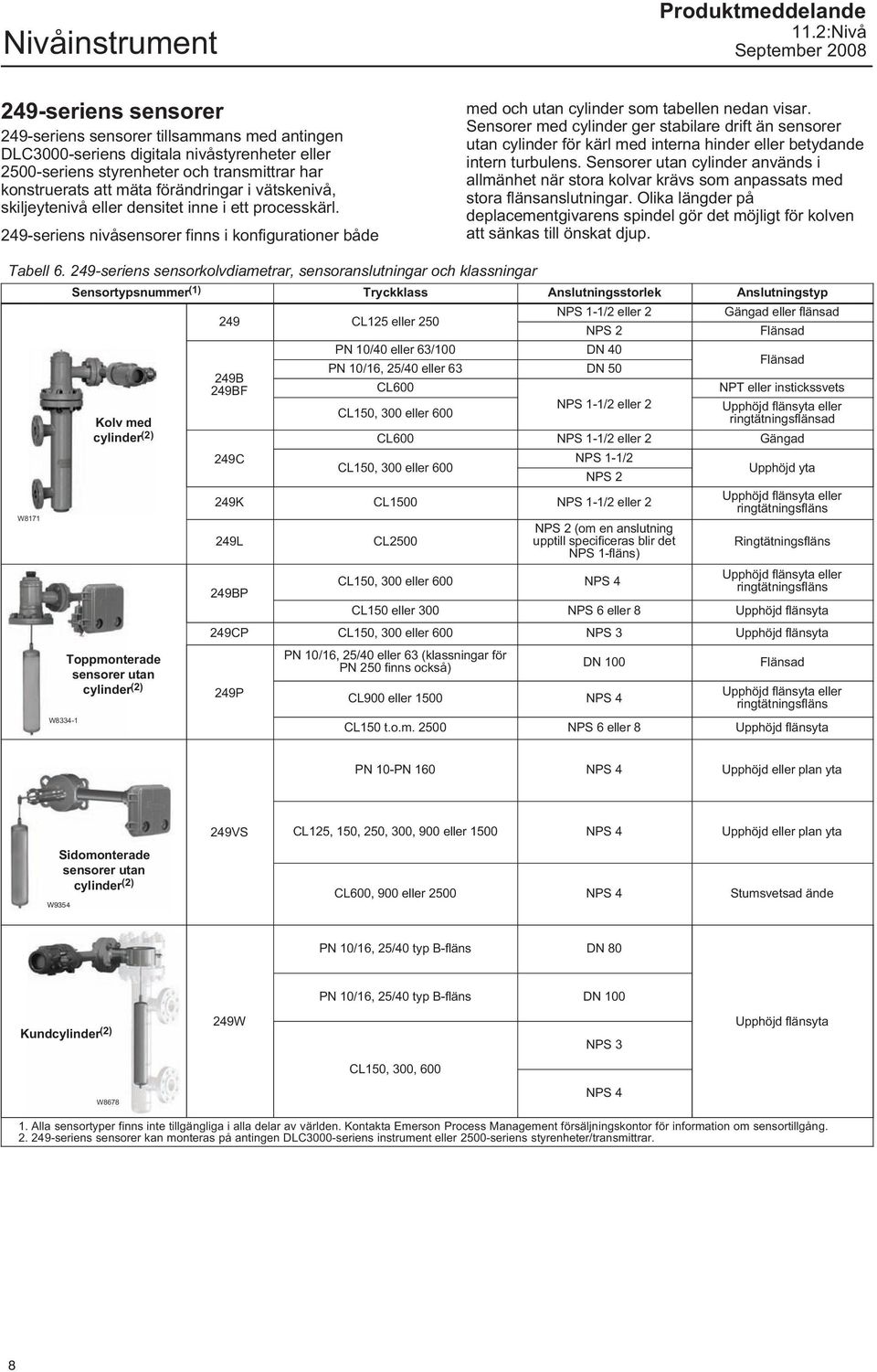

8 Nivåinstrument Produktmeddelande 249 seriens sensorer 249 seriens sensorer tillsammans med antingen DLC3000 seriens digitala nivåstyrenheter eller 2500 seriens styrenheter och transmittrar har konstruerats att mäta förändringar i vätskenivå, skiljeytenivå eller densitet inne i ett processkärl. 249 seriens nivåsensorer finns i konfigurationer både med och utan cylinder som tabellen nedan visar. Sensorer med cylinder ger stabilare drift än sensorer utan cylinder för kärl med interna hinder eller betydande intern turbulens. Sensorer utan cylinder används i allmänhet när stora kolvar krävs som anpassats med stora flänsanslutningar. Olika längder på deplacementgivarens spindel gör det möjligt för kolven att sänkas till önskat djup. Tabell seriens sensorkolvdiametrar, sensoranslutningar och klassningar Sensortypsnummer (1) Tryckklass Anslutningsstorlek Anslutningstyp 249 CL125 eller 250 NPS 1 1/2 eller 2 Gängad eller flänsad NPS 2 Flänsad PN 10/40 eller 63/100 DN 40 Flänsad PN 10/16, 25/40 eller 63 DN B 249BF CL600 NPT eller instickssvets NPS 1 1/2 eller 2 Upphöjd flänsyta eller CL150, 300 eller 600 Kolv med ringtätningsflänsad cylinder (2) CL600 NPS 1 1/2 eller 2 Gängad 249C NPS 1 1/2 CL150, 300 eller 600 NPS 2 Upphöjd yta 249K CL1500 NPS 1 1/2 eller 2 Upphöjd flänsyta eller ringtätningsfläns W L CL2500 NPS 2 (om en anslutning upptill specificeras blir det NPS 1 fläns) Ringtätningsfläns Upphöjd flänsyta eller CL150, 300 eller 600 NPS 4 ringtätningsfläns 249BP CL150 eller 300 NPS 6 eller 8 Upphöjd flänsyta 249CP CL150, 300 eller 600 NPS 3 Upphöjd flänsyta W Toppmonterade sensorer utan cylinder (2) 249P PN 10/16, 25/40 eller 63 (klassningar för PN 250 finns också) DN 100 CL900 eller 1500 NPS 4 Flänsad Upphöjd flänsyta eller ringtätningsfläns CL150 t.o.m NPS 6 eller 8 Upphöjd flänsyta PN 10 PN 160 NPS 4 Upphöjd eller plan yta W9354 Sidomonterade sensorer utan cylinder (2) 249VS CL125, 150, 250, 300, 900 eller 1500 NPS 4 Upphöjd eller plan yta CL600, 900 eller 2500 NPS 4 Stumsvetsad ände PN 10/16, 25/40 typ B fläns DN 80 PN 10/16, 25/40 typ B fläns DN 100 Kundcylinder (2) 249W NPS 3 Upphöjd flänsyta CL150, 300, 600 W8678 NPS 4 1. Alla sensortyper finns inte tillgängliga i alla delar av världen. Kontakta Emerson Process Management försäljningskontor för information om sensortillgång seriens sensorer kan monteras på antingen DLC3000 seriens instrument eller 2500 seriens styrenheter/transmittrar. 8

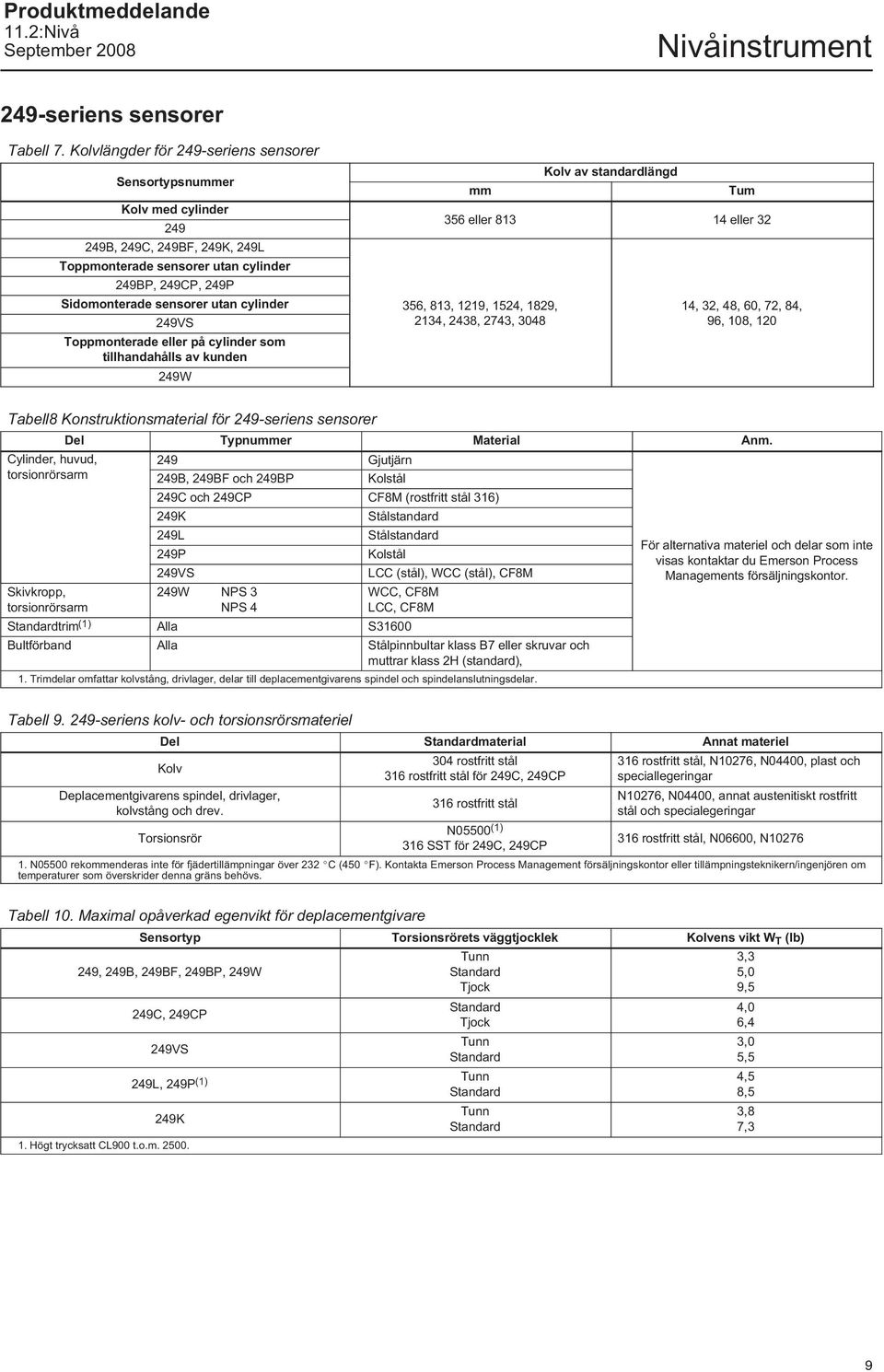

9 Produktmeddelande Nivåinstrument 249 seriens sensorer Tabell 7. Kolvlängder för 249 seriens sensorer Sensortypsnummer Kolv med cylinder B, 249C, 249BF, 249K, 249L Toppmonterade sensorer utan cylinder 249BP, 249CP, 249P Sidomonterade sensorer utan cylinder 249VS Toppmonterade eller på cylinder som tillhandahålls av kunden 249W mm Kolv av standardlängd Tum 356 eller eller , 813, 1219, 1524, 1829, 2134, 2438, 2743, , 32, 48, 60, 72, 84, 96, 108, 120 Tabell8 Konstruktionsmaterial för 249 seriens sensorer Del Typnummer Material Anm. Cylinder, huvud, 249 Gjutjärn torsionrörsarm 249B, 249BF och 249BP Kolstål 249C och 249CP CF8M (rostfritt stål 316) 249K Stålstandard 249L Stålstandard För alternativa materiel och delar som inte 249P Kolstål visas kontaktar du Emerson Process 249VS LCC (stål), WCC (stål), CF8M Managements försäljningskontor. Skivkropp, torsionrörsarm 249W NPS 3 NPS 4 WCC, CF8M LCC, CF8M Standardtrim (1) Alla S31600 Bultförband Alla Stålpinnbultar klass B7 eller skruvar och muttrar klass 2H (standard), 1. Trimdelar omfattar kolvstång, drivlager, delar till deplacementgivarens spindel och spindelanslutningsdelar. Tabell seriens kolv och torsionsrörsmateriel Del Standardmaterial Annat materiel Kolv Deplacementgivarens spindel, drivlager, kolvstång och drev. 304 rostfritt stål 316 rostfritt stål för 249C, 249CP 316 rostfritt stål 316 rostfritt stål, N10276, N04400, plast och speciallegeringar N10276, N04400, annat austenitiskt rostfritt stål och specialegeringar N05500 Torsionsrör (1) 316 rostfritt stål, N06600, N SST för 249C, 249CP 1. N05500 rekommenderas inte för fjädertillämpningar över 232 C (450 F). Kontakta Emerson Process Management försäljningskontor eller tillämpningsteknikern/ingenjören om temperaturer som överskrider denna gräns behövs. Tabell 10. Maximal opåverkad egenvikt för deplacementgivare Sensortyp Torsionsrörets väggtjocklek Kolvens vikt W T (lb) Tunn 249, 249B, 249BF, 249BP, 249W Standard Tjock Standard 249C, 249CP Tjock Tunn 249VS Standard 249L, 249P (1) Tunn Standard Tunn 249K Standard 1. Högt trycksatt CL900 t.o.m ,3 5,0 9,5 4,0 6,4 3,0 5,5 4,5 8,5 3,8 7,3 9

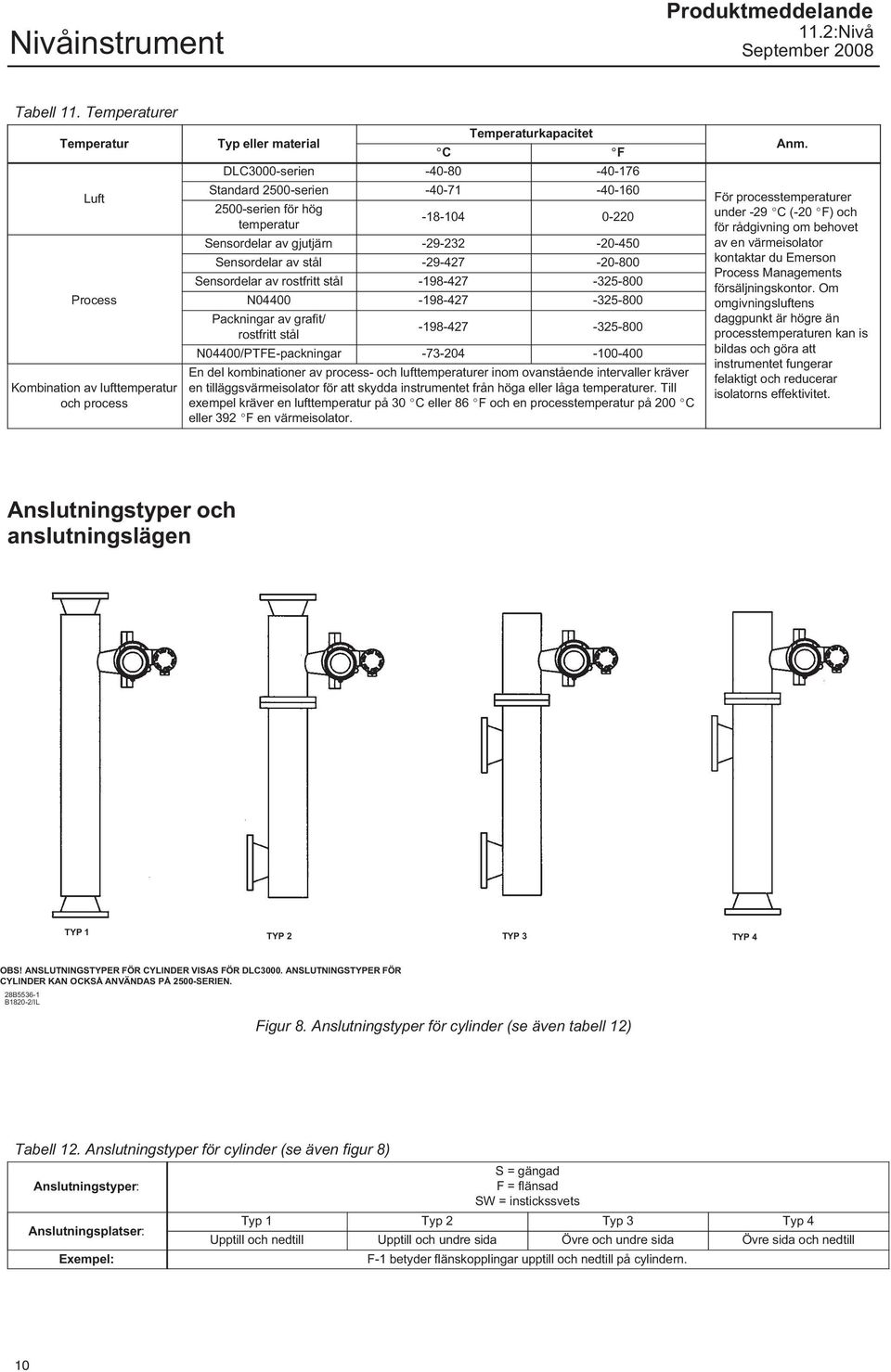

10 Nivåinstrument Produktmeddelande Tabell 11. Temperaturer Temperatur Luft Process Kombination av lufttemperatur och process Typ eller material C Temperaturkapacitet DLC3000 serien Standard 2500 serien serien för hög temperatur Sensordelar av gjutjärn Sensordelar av stål Sensordelar av rostfritt stål N Packningar av grafit/ rostfritt stål N04400/PTFE packningar En del kombinationer av process och lufttemperaturer inom ovanstående intervaller kräver en tilläggsvärmeisolator för att skydda instrumentet från höga eller låga temperaturer. Till exempel kräver en lufttemperatur på 30 C eller 86 F och en processtemperatur på 200 C eller 392 F en värmeisolator. F Anm. För processtemperaturer under 29 C ( 20 F) och för rådgivning om behovet av en värmeisolator kontaktar du Emerson Process Managements försäljningskontor. Om omgivningsluftens daggpunkt är högre än processtemperaturen kan is bildas och göra att instrumentet fungerar felaktigt och reducerar isolatorns effektivitet. Anslutningstyper och anslutningslägen TYP 1 TYP 2 TYP 3 TYP 4 OBS! ANSLUTNINGSTYPER FÖR CYLINDER VISAS FÖR DLC3000. ANSLUTNINGSTYPER FÖR CYLINDER KAN OCKSÅ ANVÄNDAS PÅ 2500 SERIEN. 28B B1820 2/IL Figur 8. Anslutningstyper för cylinder (se även tabell 12) Tabell 12. Anslutningstyper för cylinder (se även figur 8) S = gängad Anslutningstyper: F = flänsad SW = instickssvets Typ 1 Typ 2 Typ 3 Typ 4 Anslutningsplatser: Upptill och nedtill Upptill och undre sida Övre och undre sida Övre sida och nedtill Exempel: F 1 betyder flänskopplingar upptill och nedtill på cylindern. 10

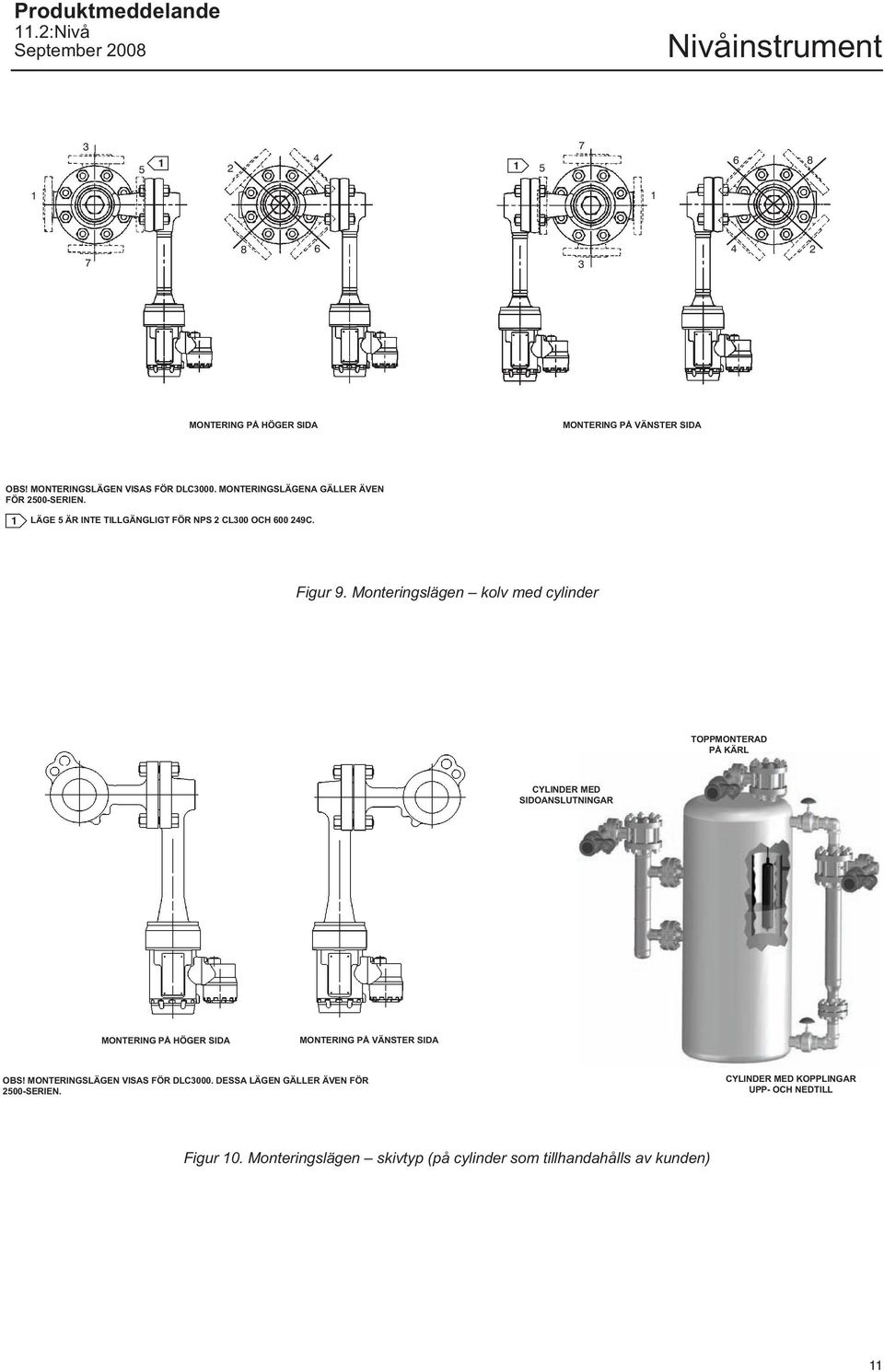

11 Produktmeddelande Nivåinstrument MONTERING PÅ HÖGER SIDA MONTERING PÅ VÄNSTER SIDA OBS! MONTERINGSLÄGEN VISAS FÖR DLC3000. MONTERINGSLÄGENA GÄLLER ÄVEN FÖR 2500 SERIEN. 1 LÄGE 5 ÄR INTE TILLGÄNGLIGT FÖR NPS 2 CL300 OCH C. Figur 9. Monteringslägen kolv med cylinder TOPPMONTERAD PÅ KÄRL CYLINDER MED SIDOANSLUTNINGAR MONTERING PÅ HÖGER SIDA MONTERING PÅ VÄNSTER SIDA OBS! MONTERINGSLÄGEN VISAS FÖR DLC3000. DESSA LÄGEN GÄLLER ÄVEN FÖR 2500 SERIEN. CYLINDER MED KOPPLINGAR UPP OCH NEDTILL Figur 10. Monteringslägen skivtyp (på cylinder som tillhandahålls av kunden) 11

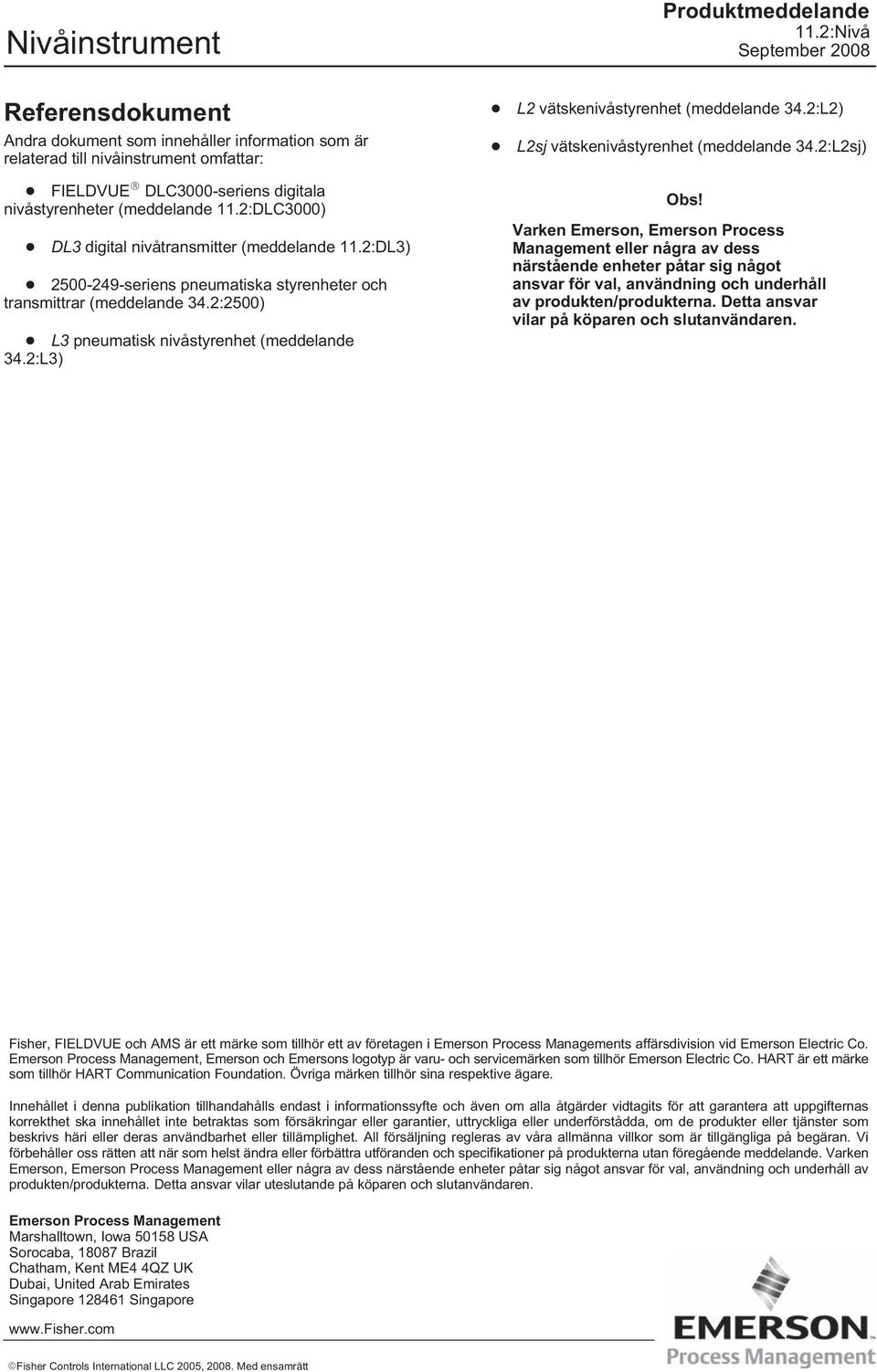

12 Nivåinstrument Referensdokument Andra dokument som innehåller information som är relaterad till nivåinstrument omfattar: FIELDVUE DLC3000 seriens digitala nivåstyrenheter (meddelande 11.2:DLC3000) DL3 digital nivåtransmitter (meddelande 11.2:DL3) seriens pneumatiska styrenheter och transmittrar (meddelande 34.2:2500) L3 pneumatisk nivåstyrenhet (meddelande 34.2:L3) Produktmeddelande L2 vätskenivåstyrenhet (meddelande 34.2:L2) L2sj vätskenivåstyrenhet (meddelande 34.2:L2sj) Obs! Varken Emerson, Emerson Process Management eller några av dess närstående enheter påtar sig något ansvar för val, användning och underhåll av produkten/produkterna. Detta ansvar vilar på köparen och slutanvändaren. Fisher, FIELDVUE och AMS är ett märke som tillhör ett av företagen i Emerson Process Managements affärsdivision vid Emerson Electric Co. Emerson Process Management, Emerson och Emersons logotyp är varu och servicemärken som tillhör Emerson Electric Co. HART är ett märke som tillhör HART Communication Foundation. Övriga märken tillhör sina respektive ägare. Innehållet i denna publikation tillhandahålls endast i informationssyfte och även om alla åtgärder vidtagits för att garantera att uppgifternas korrekthet ska innehållet inte betraktas som försäkringar eller garantier, uttryckliga eller underförstådda, om de produkter eller tjänster som beskrivs häri eller deras användbarhet eller tillämplighet. All försäljning regleras av våra allmänna villkor som är tillgängliga på begäran. Vi förbehåller oss rätten att när som helst ändra eller förbättra utföranden och specifikationer på produkterna utan föregående meddelande. Varken Emerson, Emerson Process Management eller några av dess närstående enheter påtar sig något ansvar för val, användning och underhåll av produkten/produkterna. Detta ansvar vilar uteslutande på köparen och slutanvändaren. Emerson Process Management Marshalltown, Iowa USA Sorocaba, Brazil Chatham, Kent ME4 4QZ UK Dubai, United Arab Emirates Singapore Singapore Fisher 12 Controls International LLC 2005, Med ensamrätt
