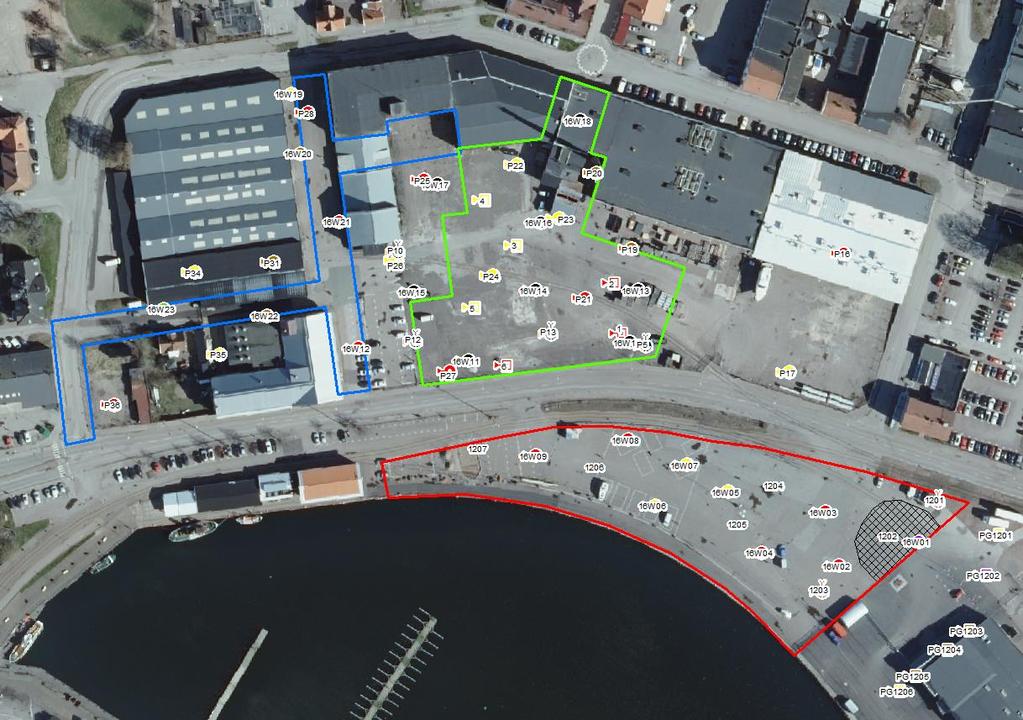

1 PM FÖRSLAG RIKTVÄRDE OCH FÖRORENINGSMÄNGDER 1 Bakgrund Oskarshamn kommun ska utveckla området omkring fastigheten Laxen 10 m.fl. till ett område för bostäder, park och aktivitetstorg. Inom området finns fastigheter där industriell verksamhet bedrivits, bl.a. Bohmans fanérfabrik. Industriell verksamhet har bedrivits sedan 1930-talet och ett antal miljöstörande ämnen har hanterats. Förorening i mark och grundvatten har konstaterats i olika utredningar. Denna PM hanterar förorening som konstaterats i delar av de områden som skall omvandlas till GATA, PARK och TORG (aktivitetstorg) (Figur 1). Figur 1. Översikt av detaljplane-område och de tre delområdena GATA (blå linje), PARK (grön linje) och aktivitetstorg (röd linje). Området med kraftig PAH-förorening (kreosot) inom TORG är markerat med svart rutnät. Dataunderlag visar att det i fyllnadsmassor finns förorening av PAH, bly, kadmium och zink. Lokalt har även, vad som betraktas vara hot spot med möjlig kreosot, konstaterats. Ett utkast till Miljöteknisk markundersökning och riskbedömning (WSP ) kommer till följande slutsatser: 1 (7) WSP Sverige AB Box Umeå Besök: Storgatan 59 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

2 Förekommande ämnen kan, jämfört med generella riktvärden, innebära begränsningar för markekossystem (zink, koppar, kadmium, PAH L, PAH M, PAH H) samt hälsa (bly, PAH M, PAH H). Lokalt inom samtliga delområden finns maxhalter som överskrider PRV och MKM. Det finns vad som bedöms vara en lokal hot spot (kreosotområde) inom TORG. Här finns en tydlig, visuell förorening bestående av PAH M och PAH H och associerade oljekolväten. Den representativa halten behöver sänkas för att förhindra hälsorisk (eventuella verksamhetslokaler) och förhindra spridning. 1.1 Syfte Syfte med denna PM är att skatta volym förorenad jord inom de tre delområdena utifrån olika effektnivåer (riktvärden). I denna PM föreslås platsspecifika riktvärden för område GATA, TORG och PARK. Riktvärdena har tagits fram i samråd med Länsstyrelsen i Kalmar län och anpassats till den nivå som av myndigheten bedömts vara lämplig, vilket är mellan generella riktvärden för KM och MKM. Det finns därför parametrar i beräkningen (enligt Naturvårdsverket 2009) för vilka konservativa värden har valts medvetet för att nå efterfrågade riktvärden, och vilka inte alltid speglar den platsspecifika risken. Motivering till detta är att i största möjliga utsträckning genomföra en enhetlig och samlad bedömning av planområdet (bostäder, park osv) samt ha stor säkerhet för att förhindra spridning till hamnbassängen. 2 Generella jämfört med platsspecifika riktvärden Oskarshamn 2.1 Förslag till riktvärden För planområdet föreslås tre olika riktvärden (Tabell 1), PARK som tar hänsyn till större human tillgänglighet av jord och högt skydd av marklevande organismer, grundscenario i detta område blir KM. GATA där jorden har begränsad tillgänglighet för människor, men som kan utgöra bidrag till angränsande områden som bl.a. är bostäder. TORG som har en högre tillgänglighet jämfört med GATA men i övrigt liknande grundskydd och båda antar grundscenario MKM. Skydd av ytvatten utgår från samma antaganden för samtliga riktvärden och en yta motsvarande hela planområdet ( m). Spridningsmodell för PRV utgår från mer konservativa antaganden om utspädning (ca ggr) jämfört med generella riktvärden (4 000 ggr). Antaganden är baserade på uppmätt yta i inre delarna av hamnen samt vattenomsättning som modellerats inom ramen för sanering av Oskarshamns hamnbassäng. 2 (7)

3 Tabell 1. Sammanfattning av antaganden för beräkning av platsspecifika riktvärden inom Bohmans Park. Antaganden jämförs med de som görs för generella riktvärde KM och MKM. Båda PRV (GATA/TORG och PARK) utgår från grundscenario MKM, dvs. deltidsvistelse. AVVIKELSER I SCENARIO- PARAMETRAR Barn - intag av jord, damm, ånga Vuxna - intag av jord, damm, ånga ENHET GATA TORG PARK KM/MKM KOMMENTARER TILL SCENARIOPARAMETRAR dag/år /60 Områdena utgör platser där människor inte vistas dagligen. dag/år (damm, ånga 200 d) /200 dag/år /60 Barn - hudkontakt Vuxna - dag/år /90 hudkontakt Andel inomhusvistelse Längd bredd förorenat område Djup till m 0,35 0,35 0,1 0,35 förorening Infiltration mm/år Delvolym hamnbassäng (recipient) Omsättningstid hamnbassäng Markmiljö beaktas GATA, TORG använder MKM som grundscenario. PARK använder KM som grundscenario. m 180 / / 50 Ökad yta har betydelse för spridningsmodell och ger lägre riktvärden m³ m 2 (inmätt eniro fram till Badholmen), djup 4 m (sjökort) = m 3. år 0,03 1 Utbytestid enligt renhamn.se 8-12 dygn, 0,03 år 50% 50% 75% 75% / 50% Skydd av grundvatten utförs ej utförs ej utförs ej utförs ej aktuellt, nära hamnen, kontakt marint vatten 2.2 Jämförelse riktvärden Med de antaganden som presenteras i ovanstående kapitel, vilka är i överrensstämmelse med önskemål från Länsstyrelsen, blir utfallet för beräknade riktvärden enligt Tabell 2. Riktvärden har beräknats för samtliga ämnen som förekommer i halt över KM. Styrande för behov av riskreduktion bedöms dock vara bly, kadmium, zink och PAH. För GATA motsvarar riktvärdena i stort MKM, men blir mer konservativa avseende kadmium och kvicksilver vilka styrs av risk för spridning till ytvatten. För samtliga riktvärden blir skydd av markmiljö styrande för flertalet ämnen, dock med högre skyddsnivå (75%) för PARK jämfört med de båda övriga (50%). I riktvärde för TORG och GATA har hänsyn tagits till risk för ånga i byggnader. Inom TORG kan det bli aktuellt med en byggnad inom en överskådlig framtid. För GATA 3 (7)

4 planeras inga byggnader. Risk för ånga i byggnad är styrande för PAH M, studier 1 har visat att beräkningsmodellen överskattar risk för ånginträngning just för PAH M. Verifierande fältmätningar av porgashalter skulle kunna klargöra den faktiska risken för exponeringsvägen. Tabell 2. Sammanfattning av platsspecifika riktvärden inom Bohmans Park. Enhet mg/kg TS. Riktvärden har beräknats för ämnen som förekommit i halt över KM. RIKTVÄRDEN PARK STYRANDE TORG STYRANDE GATA STYRANDE KM/MKM Arsenik 10 bakgrundshalt 20 Intag jord 25 Intag jord 10/25 Barium 200 Markmiljö 300 Markmiljö 300 Markmiljö 200/300 Bly 200 Intag jord 300 Intag jord 400 Markmiljö 50/400 Kadmium 4 Markmiljö 7 Ytvatten 7 Ytvatten 0,8/12 Kobolt 20 Markmiljö 35 Markmiljö 35 Markmiljö 15/35 Koppar 80 Markmiljö 200 Markmiljö 200 Markmiljö 80/200 Nickel 70 Markmiljö 120 Markmiljö 120 Markmiljö 40/120 Vanadin 100 Markmiljö 200 Markmiljö 200 Markmiljö 100/200 Zink 250 Markmiljö 500 Markmiljö 500 Markmiljö 250/500 Kvicksilver 1,2 Ytvatten 1,2 Ytvatten 1,2 Ytvatten 0,25/2,5 Alifater C16- C Markmiljö 1000 Markmiljö 1000 Markmiljö 100/1000 Aromat >C10-C16 3 Markmiljö 15 Markmiljö 15 Markmiljö 3/15 Aromat >C16-C35 10 Markmiljö 30 Ytvatten 30 Ytvatten 10/30 PAH L 3 Markmiljö 15 Markmiljö 15 Markmiljö 3/15 PAH-M 10 Markmiljö 20 Inandning Inandning 20 ånga ånga 3,5/20 PAH-H 2,5 Markmiljö 10 Markmiljö 10 Markmiljö 1/10 3 Antaganden för skattning av föroreningsvolymer Skattning av föroreningsvolym har utgått från: Delområdenas area enligt Figur 1; TORG m 2, PARK m 2, GATA m 2. Område runt hot spot kreosot har skattats till 650 m 2 och med en föroreningsmäktighet där sanering krävs om 1,5 m. Andel av analyser inom delområde som visat halt av något ämne över KM, MKM eller PRV (Tabell 3) Skattning av föroreningens mäktighet utifrån de analyser som genomförts Område runt kreosot-hot spot har behandlats separat, se skrafferat område i högra hörn i Figur 1. Osäkerhet kring denna förorening är betydande, i punkt 1204 finns t.ex. PAH i halter över FA på nivå motsvarande grundvattenyta. Det kan därmed inte uteslutas att spridning har skett från kreosotområde. Osäkerhet kring denna förorening kommer att hanteras genom kompletterande provtagning. 1 SGI Wermlandskajen - WP1 - Hållbart skydd av markmiljön Inverkan av markens uppbyggnad och djup pdf 4 (7)

5 Tabell 3. Andel av kemiska analyser som uppvisat halter över generella riktvärden respektive föreslagna PRV. Vidare skattning av den förorenade fyllningens mäktighet baserat på dataunderlag. Delområde TORG är exklusive halter som uppmätts runt hot spot kreosot. PARK TORG GATA (EXKL KREOSOT) Andel analyser med halt > KM 0,75 0,45 0,75 Andel analyser med halt > MKM 0,25 0,15 0,35 Andel analyser med halt > PRV 0,5 0,15 0,35 Skattad mäktighet förorenad fyllning KM (m) 1 1,5 1,5 Skattad mäktighet förorenad fyllning MKM (m) 0, Föroreningsförekomst i grundvattenzon Miljötekniska och geotekniska undersökningar har visat att fyllningens mäktighet är ca 1-2 m inom GATA, 2-8 m inom TORG och 0,5-2 m inom PARK. Naturlig jordart är i flera fall finsediment såsom gyttjig lera, siltig lera. Grundvattenrör visar nivå ca 2 m under markytan men bedöms kunna ha en betydande variation med havsnivå och variation inom området. Vidare har genomförda analyser på grundvatten, med undantag från kreosot-område, inte visat betydande förorening utan halter motsvarande måttlig-stark påverkan (SGU klass 3-4). Sammantaget bedöms förorenad fyllning förekomma ovan grundvatten och genom åtgärd av förorenad fyllning ner till grundvattennivå reduceras källterm och framtida spridning/påverkan på grundvatten förhindras. Ingen separat grundvattensanering bedöms krävas. Däremot kan saneringen komma att kräva länsvattenhantering, t.ex. vid nederbörd eller vid punktvis djupare sanering runt punktkälla oljeförorening och kreosotförorening. 4 Resultat, volymer samt skattning av kostnader Resultat från skattning av volym fyllning med halter över olika jämförvärden (generella riktvärden respektive PRV) redovisas i Tabell 4. Skattningen är osäker och jämfört med tidigare redovisat PM har en mer konservativ hållning antagits avseende mängder med halt över KM. För kreosotområde antas en 50% ökad volym om sanering ska ske mot KM som åtgärdsmål. Tabell 4. Skattning av volymer fyllning med halter över generella riktvärden respektive föreslagna PRV. SKATTAD VOLYM PARK TORG EXKL HOT SPOT GATA HOT SPOT KREOSOT SUMMA Volym > KM m m m m m 3 Volym > MKM 900 m m m m m 3 Volym > PRV m m m m m 3 Skattning av kostnader har utgått från följande: Ingen omläggning av ledningar krävs i randområde PARK/GATA. Motivering är att andelen analyser som visat halt > MKM är få och att ledningen återfinns från 1,3 m till 1,8 m under markytan. Exempelvis bedöms kostnad för omläggning av ledningar (längd 140 m) uppgå till ca 3 Mkr inkl provisorier etc. Sammantaget bedöms därför den miljömässiga nyttan av sanering i ledningsstråk i förhållande till kostnader vara låg. 5 (7)

6 Behandling/mottagning av icke-farligt avfall till kostnad av 400 kr/ton, farligt avfall 700 kr/ton (densitet 1,8 ton/m 3 ) och transport 120 kr/ton (10 mil) Entreprenad och konsultkostnader 200 kr/ton. Detta innefattar schakten, återfyll, återställning, byggledning, miljökontroll. Andelen FA vid hot spot kreosot antas vara 50% av volym vid åtgärdsmål MKM/PRV och 30% vid åtgärdsmål KM. Inom TORG finns en mindre andel FA som antas motsvara 5% av volym vid åtgärdsmål KM och 20% av volym vid åtgärdsmål MKM/PRV. Det finns betydande osäkerheter i skattning då denna utgår från schabloner baserade på erfarenheter från saneringsentreprenader. Använda kostnadsschabloner utgår från saneringar som enbart har till syfte att reducera risker. Inom Bohmans park kommer entreprenad att ske av anläggningstekniska skäl vilket ger samordningsvinster. Delar av massorna kan komma att användas som täckningsmassor för deponi, detta inverkar i så fall på mottagningskostnader. Skattning av kostnader bör främst användas som jämförelse internt mellan de olika alternativen (Tabell 5). Närliggande områden är planlagda för bostäder, dessa fastigheter är privatägda. Den eventuella värdeökning som sker för dessa fastigheter, som en följd av marksanering inom PARK, GATA, TORG, tillfaller därmed inte Oskarshamns kommun. Tabell 5. Skattning av kostnader (Mkr) för sanering av fyllning med halter över generella riktvärden respektive föreslagna PRV. KOSTNADER PARK TORG GATA KREOSOT SUMMA Åtgärdsmål KM 7,1 Mkr 8,1 Mkr 5,8 Mkr 2,2 Mkr 23,2 Mkr Åtgärdsmål MKM 1,2 Mkr 2,0 Mkr 1,8 Mkr 1,6 Mkr 6,5 Mkr Åtgärdsmål PRV 4,8 Mkr 2,0 Mkr 1,8 Mkr 1,6 Mkr 10,1 Mkr Antagen andel FA 0% 5% - 20 % 0% 30-50% 5 Slutsatser Framtida markanvändning motsvarar för område GATA och TORG låga krav på markfunktion, deltidsvistelse och där tillgängligheten till (förorenad) jord är liten. Olika riskbaserade resthalter har diskuterats för att nå en miljömässigt motiverad och ekonomiskt rimlig riskreduktion inom dessa två områden. Men med hänsyn till närliggande bostadsmark samt för att med god marginal förhindra risk för spridning till hamnbassäng har projektgrupp önskat platsspecifika riktvärden som i stort överensstämmer med generella riktvärden. Denna PM ger förslag på platsspecifika riktvärden för GATA, PARK och TORG som överensstämmer med projektgrupps önskemål. De framtagna platsspecifika riktvärdena innebär att efterbehandlingsåtgärder kommer att behöva vidtas inom samtliga delområden i samband med en förändrad markanvändning. Störst efterbehandlingsbehov finns inom PARK som vid en förändrad markanvändning även kommer att ha den mest tillgängliga jorden. Störst saneringsbehov pga. högst halter och mest utbredd förorening i södra delen av PARK. Men med nuvarande dataunderlag bedöms även norra delen kräva haltreduktion. Den bedömda saneringsvolymen uppgår till m 3. 6 (7)

7 Platsspecifika riktvärden för GATA och TORG är i det närmaste identiska med MKM, dock med lägre nivåer för kadmium, kvicksilver för att minska risken för spridning. Förorenad fyllning bedöms ha en genomsnittlig mäktighet av 1 m. Bedömd saneringsvolym är m 3 inom respektive område. Utöver detta tillkommer kreosotområde vilket bedöms motsvara 1000 m 3. Förorening bedöms, med undantag från kreosotområde, enbart finnas i fyllning från markyta ner till ca 1,5 m. Mäktigheten av den förorenade fyllningen är högre om KM väljs som åtgärdsmål. Grundvatten har visat viss påverkan men påverkan bedöms vara en effekt av lakning från förorenad fyllning som ligger ovan grundvattennivån och inte från förorenad fyllning i mättad zon. Genom avlägsnande av förorenad fyllning förhindras vidare spridning. Då förorenad fyllning inte generellt har påvisats i mättad zon bedöms det inte kvarstå risk för horisontell spridning till angränsande ytor. De föreslagna platsspecifika riktvärdena innebär att de resthalter som accepteras efter slutförd sanering inte bedöms innebära en risk för människa eller miljö. Det bedöms inte krävas några restriktioner avseende framtida markanvändning för fastigheterna. Umeå WSP Sverige AB Nathalie Enström Ylva Persson 7 (7)

8 , kl. 12:04 Uttagsrapport Generellt scenario: KM Naturvårdsverket, version Eget scenario: Bohman Oskarshamn PARK Beskrivning Inre hamnområde i Oskarshamn. Markområde består av parkmark och grönytor. Grönytor kommer att anläggas på "armerad" yta för att höja möjlighet till belastning. Beräknade riktvärden Ämne Riktvärde Styrande för riktvärde Kommentarer (obl = obligatorisk, frv = frivillig) Arsenik 10 mg/kg Bakgrundshalt Barium 200 mg/kg Skydd av markmiljö Bly 200 mg/kg Intag av jord Kadmium 4,0 mg/kg Skydd av markmiljö Kobolt 20 mg/kg Skydd av markmiljö Koppar 80 mg/kg Skydd av markmiljö Nickel 70 mg/kg Skydd av markmiljö Vanadin 100 mg/kg Skydd av markmiljö Zink 250 mg/kg Skydd av markmiljö Kvicksilver 1,2 mg/kg Skydd av ytvatten Alifat >C16-C mg/kg Skydd av markmiljö Aromat >C8-C10 10 mg/kg Skydd av markmiljö Aromat >C10-C16 3,0 mg/kg Skydd av markmiljö Aromat >C16-C35 10 mg/kg Skydd av markmiljö PAH-L 3,0 mg/kg Skydd av markmiljö PAH-M 10 mg/kg Skydd av markmiljö PAH-H 2,5 mg/kg Skydd av markmiljö Avvikelser i scenarioparametrar Eget scenario Generellt scenario Kommentarer till scenarioparametrar (frv) ohman Oskarshamn PAR KM Intag av dricksvatten beaktas ej beaktas Kommentar saknas! Intag av växter beaktas ej beaktas Kommentar saknas! Exp.tid barn - intag av jord dag/år parkområde, ej vistelse varje dag (obl) Exp.tid vuxna - intag av jord dag/år parkområde, ej vistelse varje dag (obl) Exp.tid barn - hudkontakt jord/damm dag/år parkområde, ej vistelse varje dag (obl) Exp.tid vuxna - hudkontakt jord/damm dag/år djup jord ej tillgänglig (obl) Exp.tid barn - inandning av damm dag/år djup jord ej tillgänglig (obl) Exp.tid vuxna - inandning av damm dag/år djup jord ej tillgänglig (obl) Bohman PARK_ xlsm sida 1 Blad Uttagsrapport

9 , kl. 12:04 Uttagsrapport Generellt scenario: KM Naturvårdsverket, version Eget scenario: Bohman Oskarshamn PARK Beskrivning Inre hamnområde i Oskarshamn. Markområde består av parkmark och grönytor. Grönytor kommer att anläggas på "armerad" yta för att höja möjlighet till belastning. Andel inomhusvistelse - inandn. damm inga byggnader (obl) Exp.tid barn - inandning av ånga dag/år djup jord ej tillgänglig (obl) Exp.tid vuxna - inandning av ånga dag/år djup jord ej tillgänglig (obl) Andel inomhusvistelse - inandn. ånga inga byggnader (obl) Längd på förorenat område m andel prover > KM = ca 50% --> förorening antas finnas inom halva området (obl) Bredd på förorenat område m andel prover > KM = ca 50% --> förorening antas finnas inom halva området (obl) Djup till förorening 0,1 0,35 m RV avser djup förorening (obl) Grundvattenbildning mm/år årlig grundvattenbildning enligt SGU (frv) Sjöns volym m³ m2 (inmätt eniro fram till ön), djup 3 m (sjökort) = m3. (obl) Sjöns omsättningstid 0,03 1 år omsättning enligt utredningar Oskarshamns hamn 5-40 m3/s inre hamnen. (obl) Egen utspädningsfaktor - grundvatten ggr Kommentar saknas! (brunn) Skydd av grundvatten utförs ej utförs ej aktuellt, nära hamnen (obl) Avvikelser i modellparametrar Eget värde Standardvärde Kommentarer till modellparametrar (frv) Inga avvikelser i modellparametrar. - - Egendefinierade ämnen Inga egendefinierade ämnen används. Bohman PARK_ xlsm sida 2 Blad Uttagsrapport

10 , kl. 12:05 Uttagsrapport Generellt scenario: MKM Naturvårdsverket, version Eget scenario: Bohmans Oskarshamn TORG Beskrivning Inre hamnområde i Oskarshamn. Markområde består av torg med hårdgjorda ytor för aktiviteter såsom parkour, boule Beräknade riktvärden Ämne Riktvärde Styrande för riktvärde Kommentarer (obl = obligatorisk, frv = frivillig) Arsenik 18 mg/kg Intag av jord Barium 300 mg/kg Skydd av markmiljö Bly 300 mg/kg Intag av jord Kadmium 7,0 mg/kg Skydd av ytvatten Kobolt 35 mg/kg Skydd av markmiljö Koppar 200 mg/kg Skydd av markmiljö Nickel 120 mg/kg Skydd av markmiljö Vanadin 200 mg/kg Skydd av markmiljö Zink 500 mg/kg Skydd av markmiljö Kvicksilver 1,2 mg/kg Skydd av ytvatten Alifat >C16-C mg/kg Skydd av markmiljö Aromat >C8-C10 50 mg/kg Skydd av markmiljö Aromat >C10-C16 15 mg/kg Skydd av markmiljö Aromat >C16-C35 30 mg/kg Skydd av ytvatten PAH-L 15 mg/kg Skydd av markmiljö PAH-M 20 mg/kg Inandning av ånga PAH-H 10 mg/kg Skydd av markmiljö Avvikelser i scenarioparametrar Eget scenario Generellt scenario Kommentarer till scenarioparametrar (frv) hmans Oskarshamn TOR MKM Exp.tid barn - intag av jord dag/år jord under hårdgjorda ytor, begränsad tillgänglighet (obl) Exp.tid vuxna - intag av jord dag/år jord under hårdgjorda ytor, begränsad tillgänglighet (obl) Exp.tid barn - hudkontakt jord/damm dag/år jord under hårdgjorda ytor, begränsad tillgänglighet (obl) Exp.tid vuxna - hudkontakt jord/damm dag/år jord under hårdgjorda ytor, begränsad tillgänglighet (frv) Exp.tid barn - inandning av damm dag/år jord under hårdgjorda ytor, begränsad tillgänglighet (obl) Exp.tid vuxna - inandning av damm dag/år jord under hårdgjorda ytor, begränsad tillgänglighet (frv) Andel inomhusvistelse - inandn. damm inga byggnader (frv) Exp.tid barn - inandning av ånga dag/år jord under hårdgjorda ytor, begränsad tillgänglighet (obl) Bohman TORG_ xlsm sida 1 Blad Uttagsrapport

11 , kl. 12:05 Uttagsrapport Generellt scenario: MKM Naturvårdsverket, version Eget scenario: Bohmans Oskarshamn TORG Beskrivning Inre hamnområde i Oskarshamn. Markområde består av torg med hårdgjorda ytor för aktiviteter såsom parkour, boule Exp.tid vuxna - inandning av ånga dag/år jord under hårdgjorda ytor, begränsad tillgänglighet (frv) Andel inomhusvistelse - inandn. ånga inga byggnader (frv) Längd på förorenat område m ca 50% av ytan halter över KM. (obl) Bredd på förorenat område m ca 50% av ytan halter över KM. (obl) Djup till förorening 0,35 0,35 m under beläggning och bärlager (frv) Sjöns volym m³ m2 (inmätt eniro fram till ön), djup 4 m (sjökort) = m3. (obl) Sjöns omsättningstid 0,03 1 år utbytestid enligt renhamn.se 8-12 dygn, ger 30 ggr/år, 0,03 år (obl) Markmiljö beaktas i sammanvägning hälsa/miljö utförs utförs Industriverksamhet under lång tid, fyllning, ingen tillförsel av syre/organiskt material, vattentillgång varierande. Framtida jord under hårdgjorda ytor, begränsande för marklevande organismer (frv) Skydd av grundvatten utförs ej utförs ej aktuellt, nära hamnen, kontakt marint vatten (obl) Avvikelser i modellparametrar Eget värde Standardvärde Kommentarer till modellparametrar (frv) Inga avvikelser i modellparametrar. - - Egendefinierade ämnen Inga egendefinierade ämnen används. Bohman TORG_ xlsm sida 2 Blad Uttagsrapport

12 , kl. 11:38 Uttagsrapport Generellt scenario: MKM Naturvårdsverket, version Eget scenario: Bohmans Oskarshamn GATA Beskrivning Inre hamnområde i Oskarshamn. Markområde består av vägmark, hårdgjorda ytor. Beräknade riktvärden Ämne Riktvärde Styrande för riktvärde Kommentarer (obl = obligatorisk, frv = frivillig) Arsenik 25 mg/kg Intag av jord Barium 300 mg/kg Skydd av markmiljö Bly 400 mg/kg Skydd av markmiljö Kadmium 7,0 mg/kg Skydd av ytvatten Kobolt 35 mg/kg Skydd av markmiljö Koppar 200 mg/kg Skydd av markmiljö Nickel 120 mg/kg Skydd av markmiljö Vanadin 200 mg/kg Skydd av markmiljö Zink 500 mg/kg Skydd av markmiljö Kvicksilver 1,2 mg/kg Skydd av ytvatten Alifat >C16-C mg/kg Skydd av markmiljö Aromat >C8-C10 50 mg/kg Skydd av markmiljö Aromat >C10-C16 15 mg/kg Skydd av markmiljö Aromat >C16-C35 30 mg/kg Skydd av ytvatten PAH-L 15 mg/kg Skydd av markmiljö PAH-M 20 mg/kg Inandning av ånga PAH-H 10 mg/kg Skydd av markmiljö Avvikelser i scenarioparametrar Eget scenario Generellt scenario Kommentarer till scenarioparametrar (frv) ohmans Oskarshamn GA MKM Exp.tid barn - intag av jord dag/år jord under hårdgjorda ytor, begränsad tillgänglighet (frv) Exp.tid vuxna - intag av jord dag/år jord under hårdgjorda ytor, begränsad tillgänglighet (frv) Exp.tid barn - hudkontakt jord/damm dag/år jord under hårdgjorda ytor, begränsad tillgänglighet (frv) Exp.tid vuxna - hudkontakt jord/damm dag/år jord under hårdgjorda ytor, begränsad tillgänglighet (obl) Exp.tid barn - inandning av damm dag/år jord under hårdgjorda ytor, begränsad tillgänglighet (frv) Exp.tid vuxna - inandning av damm dag/år jord under hårdgjorda ytor, begränsad tillgänglighet (frv) Andel inomhusvistelse - inandn. damm inga byggnader (frv) Exp.tid barn - inandning av ånga dag/år jord under hårdgjorda ytor, begränsad tillgänglighet (frv) Bohman GATA_ xlsm sida 1 Blad Uttagsrapport

13 , kl. 11:38 Uttagsrapport Generellt scenario: MKM Naturvårdsverket, version Eget scenario: Bohmans Oskarshamn GATA Beskrivning Inre hamnområde i Oskarshamn. Markområde består av vägmark, hårdgjorda ytor. Exp.tid vuxna - inandning av ånga dag/år jord under hårdgjorda ytor, begränsad tillgänglighet (frv) Andel inomhusvistelse - inandn. ånga inga byggnader (frv) Längd på förorenat område m ca 50% av ytan halter över KM. (obl) Bredd på förorenat område m ca 50% av ytan halter över KM. (obl) Djup till förorening 0,35 0,35 m under beläggning och bärlager (frv) Sjöns volym m³ m2 (inmätt eniro fram till ön), djup 4 m (sjökort) = m3. (obl) Sjöns omsättningstid 0,03 1 år utbytestid enligt renhamn.se 8-12 dygn, ger 30 ggr/år, 0,03 år (obl) Markmiljö beaktas i sammanvägning hälsa/miljö utförs utförs Industriverksamhet under lång tid, fyllning, ingen tillförsel av syre/organiskt material, vattentillgång varierande. Framtida jord under hårdgjorda ytor, begränsande för marklevande organismer (frv) Skydd av grundvatten utförs ej utförs ej aktuellt, nära hamnen, kontakt marint vatten (obl) Avvikelser i modellparametrar Eget värde Standardvärde Kommentarer till modellparametrar (frv) Inga avvikelser i modellparametrar. - - Egendefinierade ämnen Inga egendefinierade ämnen används. Bohman GATA_ xlsm sida 2 Blad Uttagsrapport
