1 Specialister på solvärme och flexibla värmesystem KATALOG 32 SMÅHUS Svesol Värmesystem AB katalog 32/småhus 1

2 Sol. Värme som framtiden älskar. 2 Svesol Värmesystem AB katalog 32/småhus

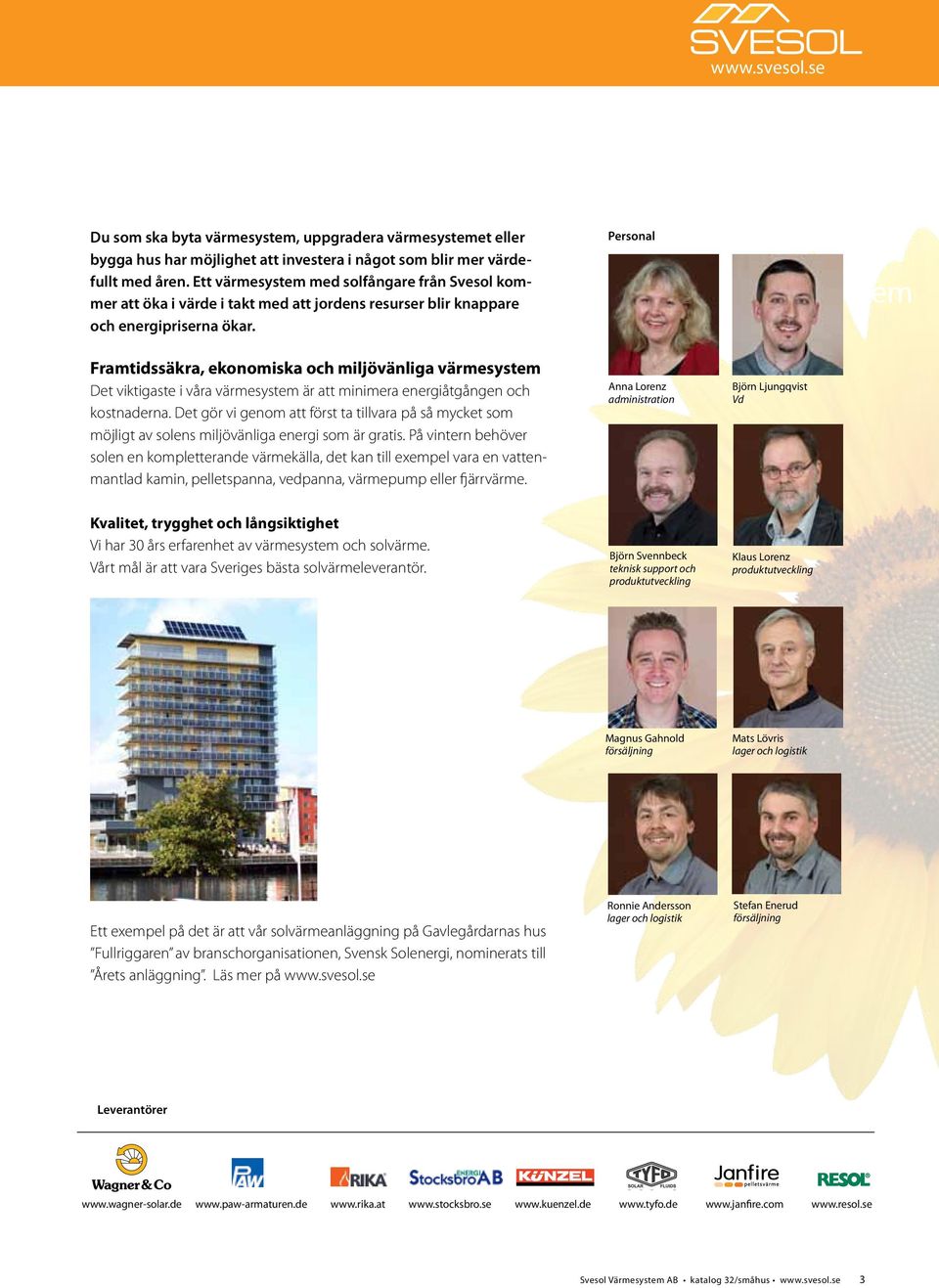

3 W W W. T Y Du som ska byta värmesystem, uppgradera värmesystemet eller bygga hus har möjlighet att investera i något som blir mer värdefullt med åren. Ett värmesystem med solfångare från Svesol kommer att öka i värde i takt med att jordens resurser blir knappare och energipriserna ökar. Personal Om Svesol värmesystem Framtidssäkra, ekonomiska och miljövänliga värmesystem Det viktigaste i våra värmesystem är att minimera energiåtgången och kostnaderna. Det gör vi genom att först ta tillvara på så mycket som möjligt av solens miljövänliga energi som är gratis. På vintern behöver solen en kompletterande värmekälla, det kan till exempel vara en vattenmantlad kamin, pelletspanna, vedpanna, värmepump eller fjärrvärme. Anna Lorenz administration Björn Ljungqvist Vd Kvalitet, trygghet och långsiktighet Vi har 30 års erfarenhet av värmesystem och solvärme. Vårt mål är att vara Sveriges bästa solvärmeleverantör. Björn Svennbeck teknisk support och produktutveckling Klaus Lorenz produktutveckling Magnus Gahnold försäljning Mats Lövris lager och logistik Ett exempel på det är att vår solvärmeanläggning på Gavlegårdarnas hus Fullriggaren av branschorganisationen, Svensk Solenergi, nominerats till Årets anläggning. Läs mer på Ronnie Andersson lager och logistik Stefan Enerud försäljning Leverantörer Svesol Värmesystem AB katalog 32/småhus 3

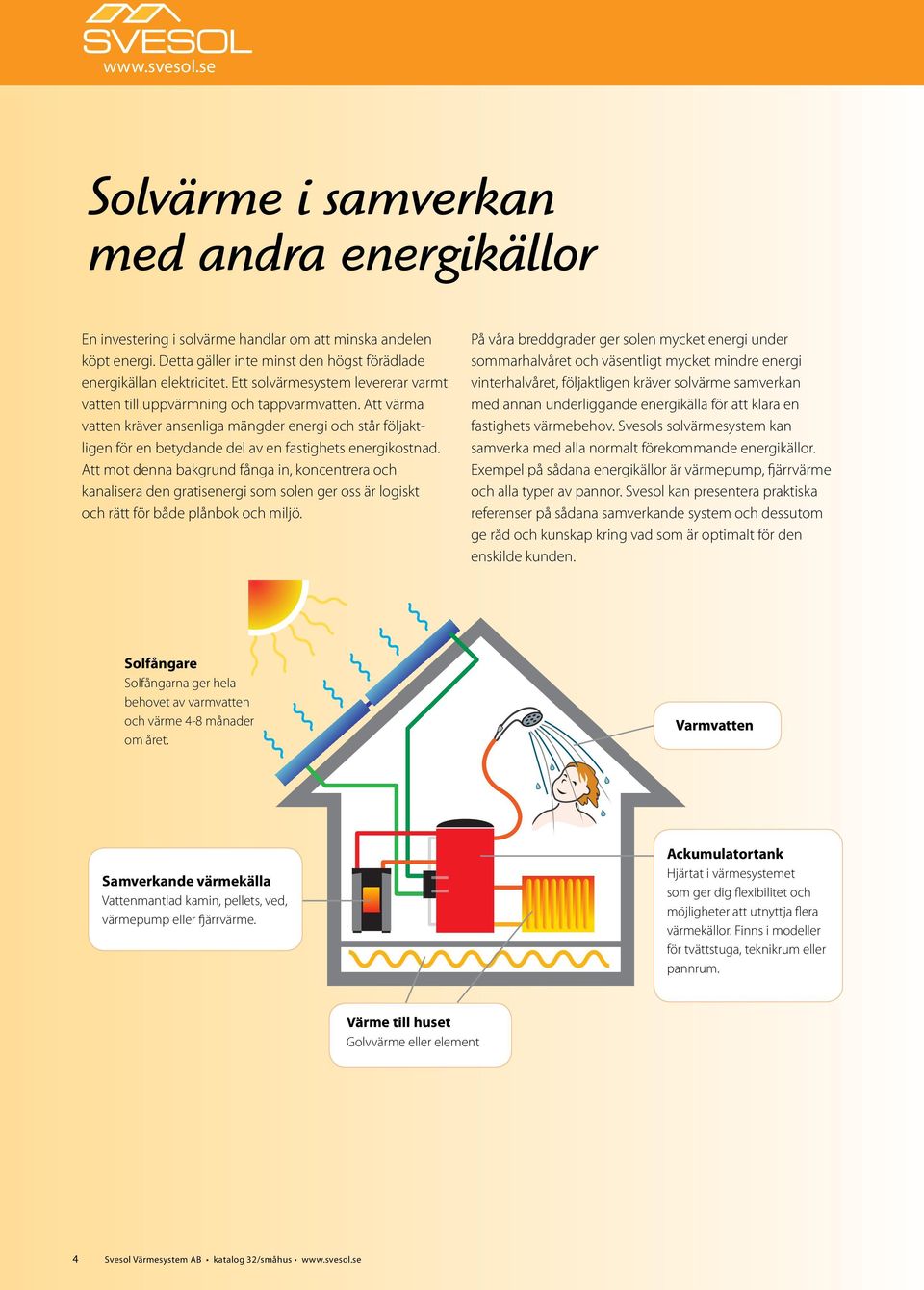

4 Solvärme i samverkan med andra energikällor En investering i solvärme handlar om att minska andelen köpt energi. Detta gäller inte minst den högst förädlade energikällan elektricitet. Ett solvärmesystem levererar varmt vatten till uppvärmning och tappvarmvatten. Att värma vatten kräver ansenliga mängder energi och står följaktligen för en betydande del av en fastighets energikostnad. Att mot denna bakgrund fånga in, koncentrera och kanalisera den gratisenergi som solen ger oss är logiskt och rätt för både plånbok och miljö. På våra breddgrader ger solen mycket energi under sommarhalvåret och väsentligt mycket mindre energi vinterhalvåret, följaktligen kräver solvärme samverkan med annan underliggande energikälla för att klara en fastighets värmebehov. Svesols solvärmesystem kan samverka med alla normalt förekommande energikällor. Exempel på sådana energikällor är värmepump, fjärrvärme och alla typer av pannor. Svesol kan presentera praktiska referenser på sådana samverkande system och dessutom ge råd och kunskap kring vad som är optimalt för den enskilde kunden. Solfångare Solfångarna ger hela behovet av varmvatten och värme 4-8 månader om året. Varmvatten Samverkande värmekälla Vattenmantlad kamin, pellets, ved, värmepump eller fjärrvärme. Ackumulatortank Hjärtat i värmesystemet som ger dig flexibilitet och möjligheter att utnyttja flera värmekällor. Finns i modeller för tvättstuga, teknikrum eller pannrum. Värme till huset Golvvärme eller element 4 Svesol Värmesystem AB katalog 32/småhus

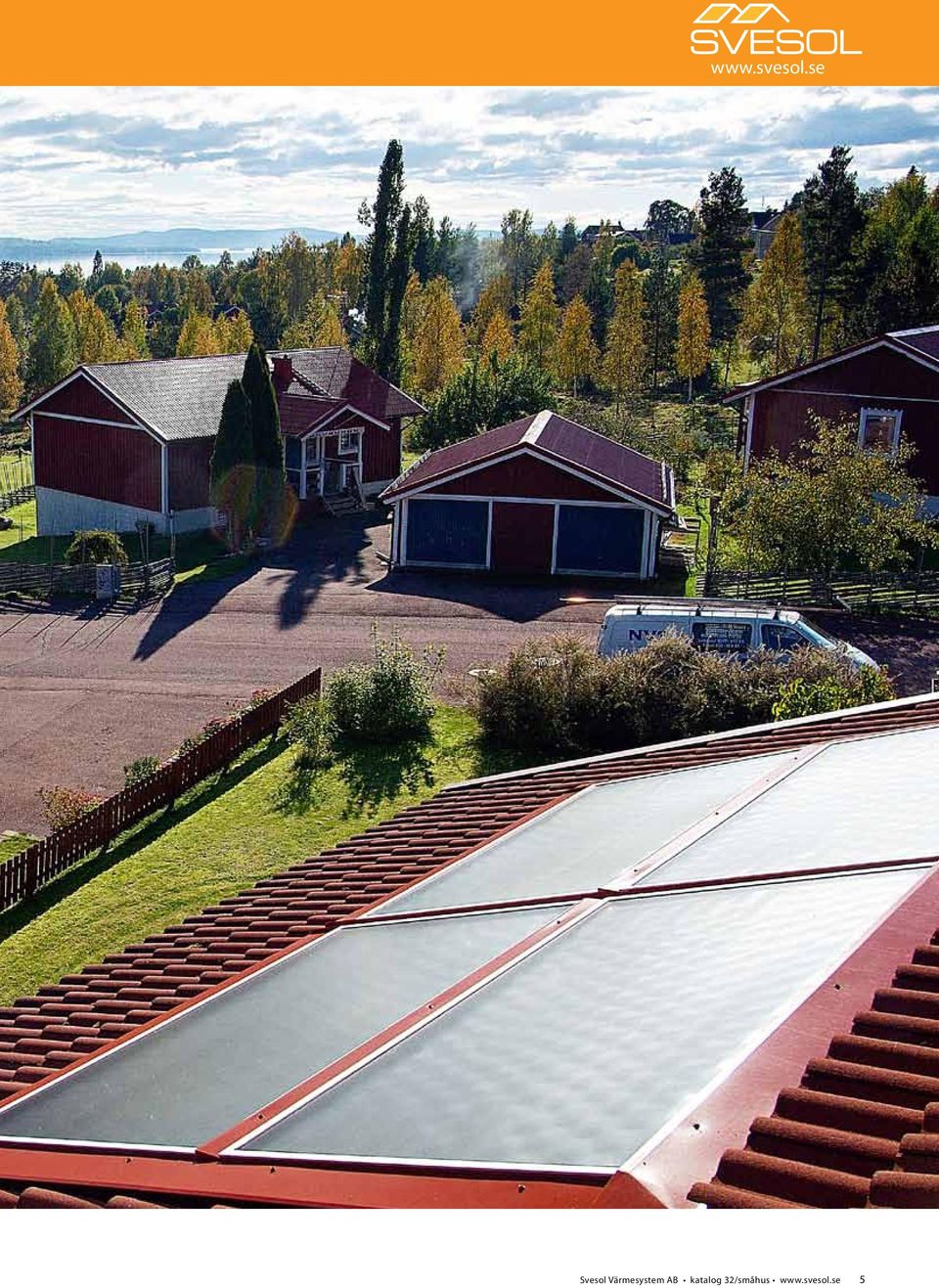

5 Svesol Värmesystem AB katalog 32/småhus 5

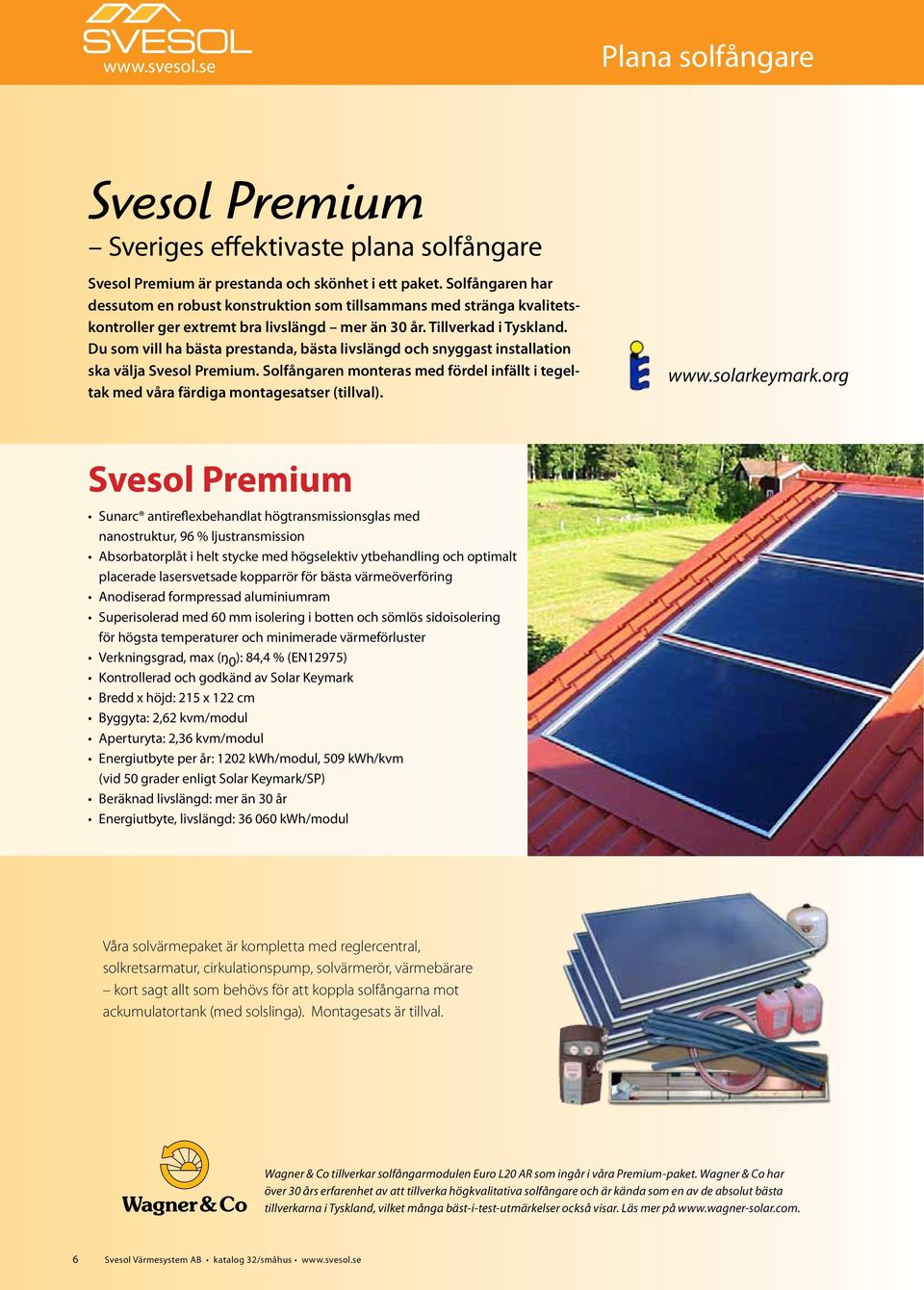

6 Plana solfångare Svesol Premium Sveriges effektivaste plana solfångare Svesol Premium är prestanda och skönhet i ett paket. Solfångaren har dessutom en robust konstruktion som tillsammans med stränga kvalitetskontroller ger extremt bra livslängd mer än 30 år. Tillverkad i Tyskland. Du som vill ha bästa prestanda, bästa livslängd och snyggast installation ska välja Svesol Premium. Solfångaren monteras med fördel infällt i tegeltak med våra färdiga montagesatser (tillval). Svesol Premium Sunarc antireflexbehandlat högtransmissionsglas med nanostruktur, 96 % ljustransmission Absorbatorplåt i helt stycke med högselektiv ytbehandling och optimalt placerade lasersvetsade kopparrör för bästa värmeöverföring Anodiserad formpressad aluminiumram Superisolerad med 60 mm isolering i botten och sömlös sidoisolering för högsta temperaturer och minimerade värmeförluster Verkningsgrad, max (ŋ 0 ): 84,4 % (EN12975) Kontrollerad och godkänd av Solar Keymark Bredd x höjd: 215 x 122 cm Byggyta: 2,62 kvm/modul Aperturyta: 2,36 kvm/modul Energiutbyte per år: 1202 kwh/modul, 509 kwh/kvm (vid 50 grader enligt Solar Keymark/SP) Beräknad livslängd: mer än 30 år Energiutbyte, livslängd: kwh/modul Våra solvärmepaket är kompletta med reglercentral, solkretsarmatur, cirkulationspump, solvärmerör, värmebärare kort sagt allt som behövs för att koppla solfångarna mot ackumulatortank (med solslinga). Montagesats är tillval. Wagner & Co tillverkar solfångarmodulen Euro L20 AR som ingår i våra Premium-paket. Wagner & Co har över 30 års erfarenhet av att tillverka högkvalitativa solfångare och är kända som en av de absolut bästa tillverkarna i Tyskland, vilket många bäst-i-test-utmärkelser också visar. Läs mer på 6 Svesol Värmesystem AB katalog 32/småhus

7 Plana solfångare Premium 2 art nr 1092 I solvärmepaketet Premium 2 ingår bl a 2 st solfångare Wagner Euro L20 AR Solkretsarmatur SKA Sencon Reglercentral Deltasol BS Plus (integreras i solkretsarmatur) Expansionskärl för solvärme, 18 liter 25 m rör med högtemperaturisolering 15 liter värmebärare Tyfocor LS Åskskydd, givare, dykrör, klämringskopplingar mm Energikapacitet: 2404 kwh/år vid 50 grader Lämplig för 1 3 personer, litet hus Rek. ackumulatortank/värmecentral: liter, t ex. Svesol Flex 400, se sidan12 13 Premium 3 art nr 1093 I solvärmepaketet Premium 3 ingår bl a 3 st solfångare Wagner Euro L20 AR Solkretsarmatur SKA Sencon Reglercentral Deltasol BS Plus (integreras i solkretsarmatur) Expansionskärl för solvärme, 18 liter 25 m rör med högtemperaturisolering 20 liter värmebärare Tyfocor LS Åskskydd, givare, dykrör, klämringskopplingar mm Energikapacitet: 3606 kwh/år vid 50 grader Lämplig för 2 4 personer, mellanstort hus Rek. ackumulator/värmecentral: liter t ex. Dalatanken 500-3, Svesol 500 ST, Svesol Flex 400, se sidan12 13 Premium 4 art nr 1094 I solvärmepaketet Premium 4 ingår bl a 4 st solfångare Wagner Euro L20 AR Solkretsarmatur SKA Sencon Reglercentral Deltasol BS Plus (integreras i solkretsarmatur) Expansionskärl för solvärme, 25 liter 25 m rör med högtemperaturisolering 20 liter värmebärare Tyfocor LS Åskskydd, givare, dykrör, klämringskopplingar mm Energikapacitet: 4808 kwh/år vid 50 grader Lämplig för 3 5 personer, stort hus Rek. ackumulatortank/värmecentral: liter t ex. Dalatanken 750-3, se sidan12 13 Läs också mer om en av marknadens smartaste laddningstekniker, Svesol IQ se sidan15. Svesol Premiumpaket berättigar till ROT-avdrag vid installation. Svesol Värmesystem AB katalog 32/småhus 7

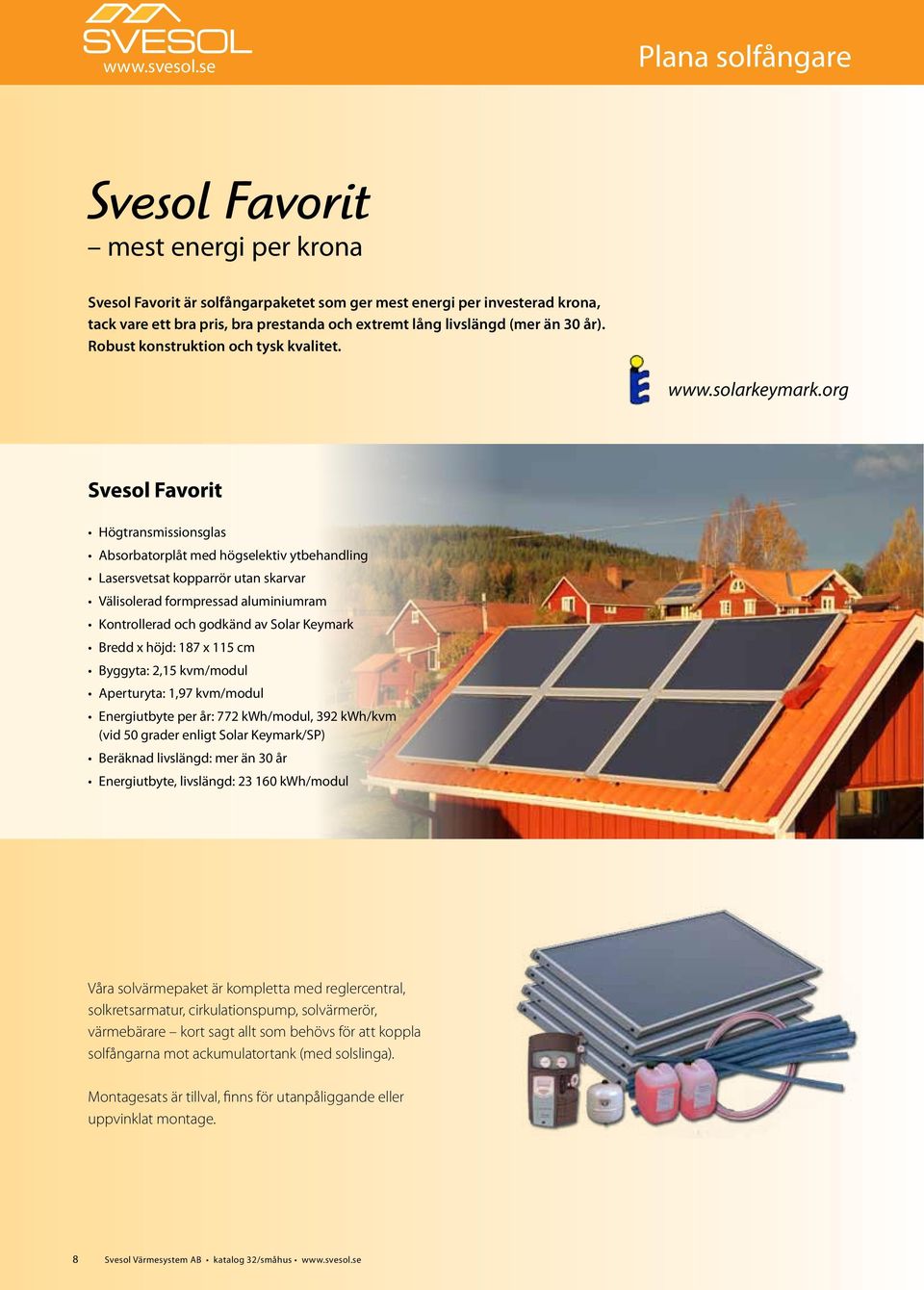

8 Plana solfångare Svesol Favorit mest energi per krona Svesol Favorit är solfångarpaketet som ger mest energi per investerad krona, tack vare ett bra pris, bra prestanda och extremt lång livslängd (mer än 30 år). Robust konstruktion och tysk kvalitet. Svesol Favorit Högtransmissionsglas Absorbatorplåt med högselektiv ytbehandling Lasersvetsat kopparrör utan skarvar Välisolerad formpressad aluminiumram Kontrollerad och godkänd av Solar Keymark Bredd x höjd: 187 x 115 cm Byggyta: 2,15 kvm/modul Aperturyta: 1,97 kvm/modul Energiutbyte per år: 772 kwh/modul, 392 kwh/kvm (vid 50 grader enligt Solar Keymark/SP) Beräknad livslängd: mer än 30 år Energiutbyte, livslängd: kwh/modul Våra solvärmepaket är kompletta med reglercentral, solkretsarmatur, cirkulationspump, solvärmerör, värmebärare kort sagt allt som behövs för att koppla solfångarna mot ackumulatortank (med solslinga). Montagesats är tillval, finns för utanpåliggande eller uppvinklat montage. 8 Svesol Värmesystem AB katalog 32/småhus

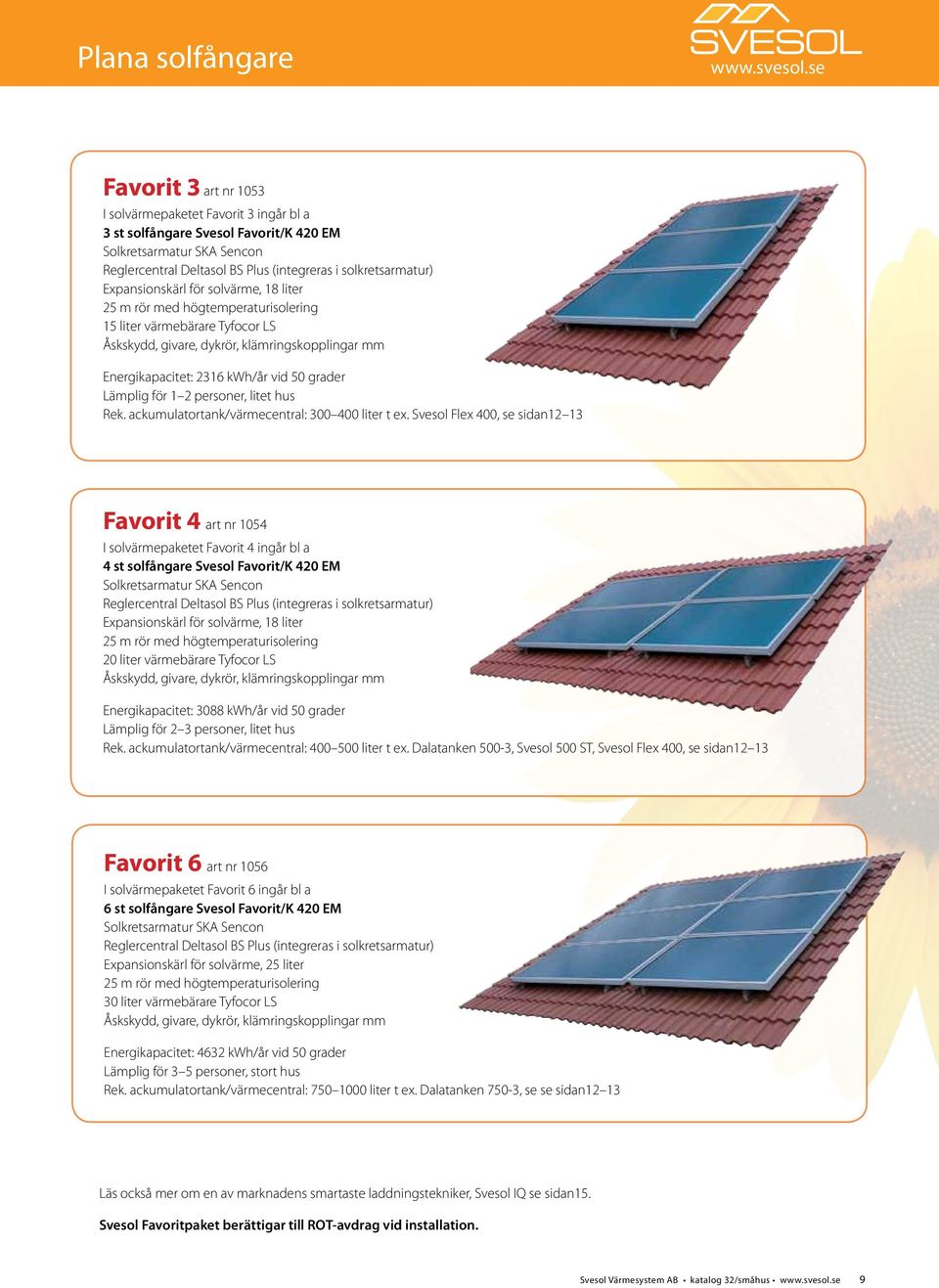

9 Plana solfångare Favorit 3 art nr 1053 I solvärmepaketet Favorit 3 ingår bl a 3 st solfångare Svesol Favorit/K 420 EM Solkretsarmatur SKA Sencon Reglercentral Deltasol BS Plus (integreras i solkretsarmatur) Expansionskärl för solvärme, 18 liter 25 m rör med högtemperaturisolering 15 liter värmebärare Tyfocor LS Åskskydd, givare, dykrör, klämringskopplingar mm Energikapacitet: 2316 kwh/år vid 50 grader Lämplig för 1 2 personer, litet hus Rek. ackumulatortank/värmecentral: liter t ex. Svesol Flex 400, se sidan12 13 Favorit 4 art nr 1054 I solvärmepaketet Favorit 4 ingår bl a 4 st solfångare Svesol Favorit/K 420 EM Solkretsarmatur SKA Sencon Reglercentral Deltasol BS Plus (integreras i solkretsarmatur) Expansionskärl för solvärme, 18 liter 25 m rör med högtemperaturisolering 20 liter värmebärare Tyfocor LS Åskskydd, givare, dykrör, klämringskopplingar mm Energikapacitet: 3088 kwh/år vid 50 grader Lämplig för 2 3 personer, litet hus Rek. ackumulatortank/värmecentral: liter t ex. Dalatanken 500-3, Svesol 500 ST, Svesol Flex 400, se sidan12 13 Favorit 6 art nr 1056 I solvärmepaketet Favorit 6 ingår bl a 6 st solfångare Svesol Favorit/K 420 EM Solkretsarmatur SKA Sencon Reglercentral Deltasol BS Plus (integreras i solkretsarmatur) Expansionskärl för solvärme, 25 liter 25 m rör med högtemperaturisolering 30 liter värmebärare Tyfocor LS Åskskydd, givare, dykrör, klämringskopplingar mm Energikapacitet: 4632 kwh/år vid 50 grader Lämplig för 3 5 personer, stort hus Rek. ackumulatortank/värmecentral: liter t ex. Dalatanken 750-3, se se sidan12 13 Läs också mer om en av marknadens smartaste laddningstekniker, Svesol IQ se sidan15. Svesol Favoritpaket berättigar till ROT-avdrag vid installation. Svesol Värmesystem AB katalog 32/småhus 9

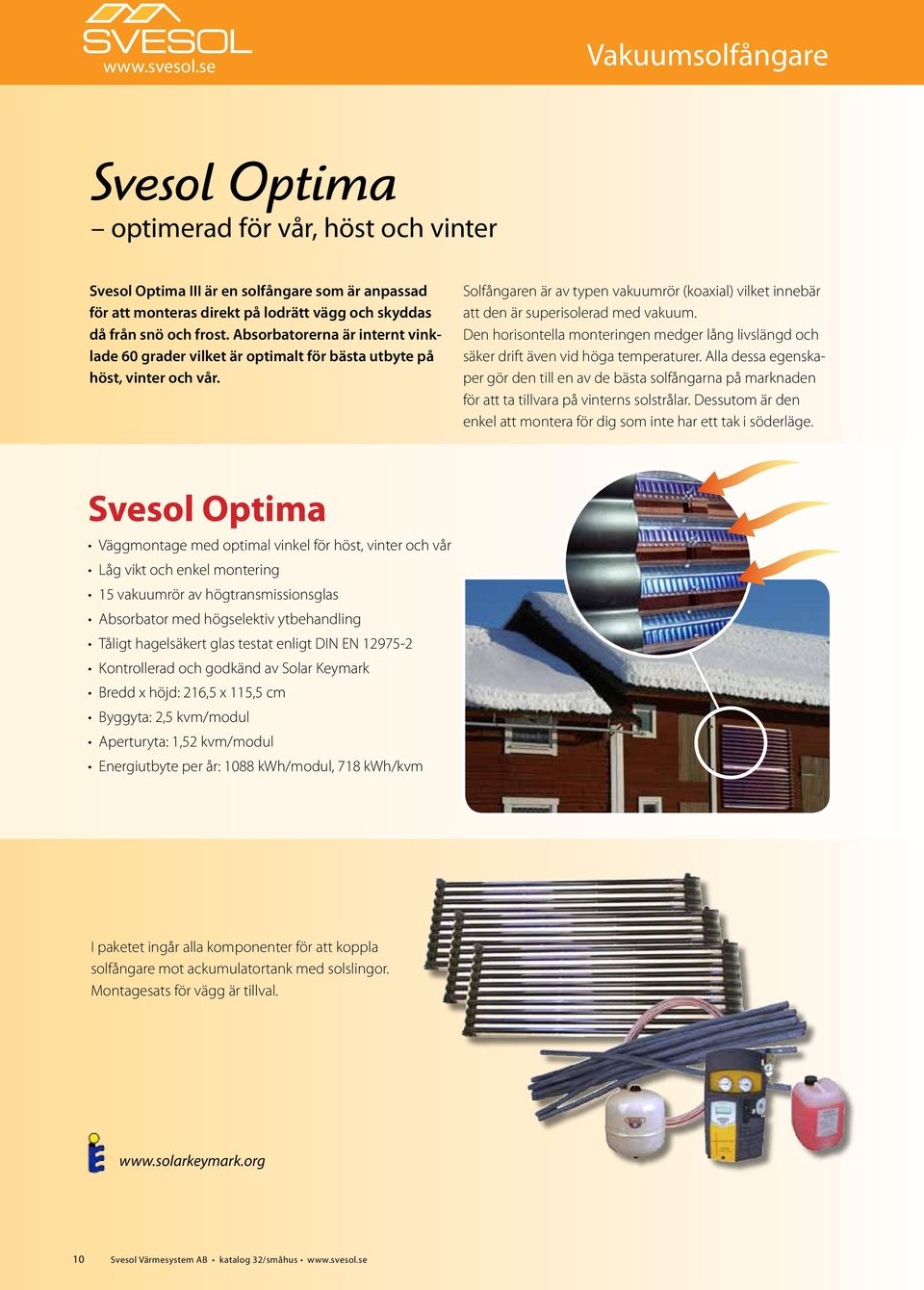

10 Vakuumsolfångare Svesol Optima optimerad för vår, höst och vinter Svesol Optima III är en solfångare som är anpassad för att monteras direkt på lodrätt vägg och skyddas då från snö och frost. Absorbatorerna är internt vinklade 60 grader vilket är optimalt för bästa utbyte på höst, vinter och vår. Solfångaren är av typen vakuumrör (koaxial) vilket innebär att den är superisolerad med vakuum. Den horisontella monteringen medger lång livslängd och säker drift även vid höga temperaturer. Alla dessa egenskaper gör den till en av de bästa solfångarna på marknaden för att ta tillvara på vinterns solstrålar. Dessutom är den enkel att montera för dig som inte har ett tak i söderläge. Svesol Optima Väggmontage med optimal vinkel för höst, vinter och vår Låg vikt och enkel montering 15 vakuumrör av högtransmissionsglas Absorbator med högselektiv ytbehandling Tåligt hagelsäkert glas testat enligt DIN EN Kontrollerad och godkänd av Solar Keymark Bredd x höjd: 216,5 x 115,5 cm Byggyta: 2,5 kvm/modul Aperturyta: 1,52 kvm/modul Energiutbyte per år: 1088 kwh/modul, 718 kwh/kvm I paketet ingår alla komponenter för att koppla solfångare mot ackumulatortank med solslingor. Montagesats för vägg är tillval Svesol Värmesystem AB katalog 32/småhus

11 Vakuumsolfångare Optima 2 art nr 1032 I solvärmepaketet Optima 3 ingår bl a 2 st solfångare Svesol Optima/Sunpur 15/1800 Solkretsarmatur SKA Sencon Reglercentral Deltasol BS Plus (integreras i solkretsarmatur) Expansionskärl för solvärme, 18 liter 25 m rör med högtemperaturisolering 15 liter värmebärare Tyfocor LS Åskskydd, givare, dykrör, klämringskopplingar mm Energikapacitet: 2176 kwh/år vid 50 grader Lämplig för 1 2 personer, litet hus Rekommenderad ackumulatortank/värmecentral: Svesol Flex 400, se sidan12 13 Optima 3 art nr 1033 I solvärmepaketet Optima 3 ingår bl a 3 st solfångare Svesol Optima/Sunpur 15/1800 Solkretsarmatur SKA Sencon Reglercentral Deltasol BS Plus (integreras i solkretsarmatur) Expansionskärl för solvärme, 18 liter 25 m rör med högtemperaturisolering 20 liter värmebärare Tyfocor LS Åskskydd, givare, dykrör, klämringskopplingar mm Energikapacitet: 3264 kwh/år vid 50 grader Lämplig för 2 3 personer, litet hus Rekommenderad ackumulatortank/värmecentral: Dalatanken 500-3, Svesol 500 ST, Svesol Flex 400, se sidan12 13 Optima 4 art nr 1034 I solvärmepaketet Optima 4 ingår bl a 4 st solfångare Svesol Optima/Sunpur 15/1800 Solkretsarmatur SKA Sencon Reglercentral Deltasol BS Plus (integreras i solkretsarmatur) Expansionskärl för solvärme, 25 liter 25 m rör med högtemperaturisolering 30 liter värmebärare Tyfocor LS Åskskydd, givare, dykrör, klämringskopplingar mm Energikapacitet: 4352 kwh/år vid 50 grader Lämplig för 4 5 personer, mellanstort hus Rekommenderad ackumulatortank/värmecentral: Dalatanken 750-3, se sidan12 13 Läs också mer om en av marknadens smartaste laddningstekniker, Svesol IQ se sidan15. Svesol Optimapaket berättigar till ROT-avdrag vid installation. Svesol Värmesystem AB katalog 32/småhus 11

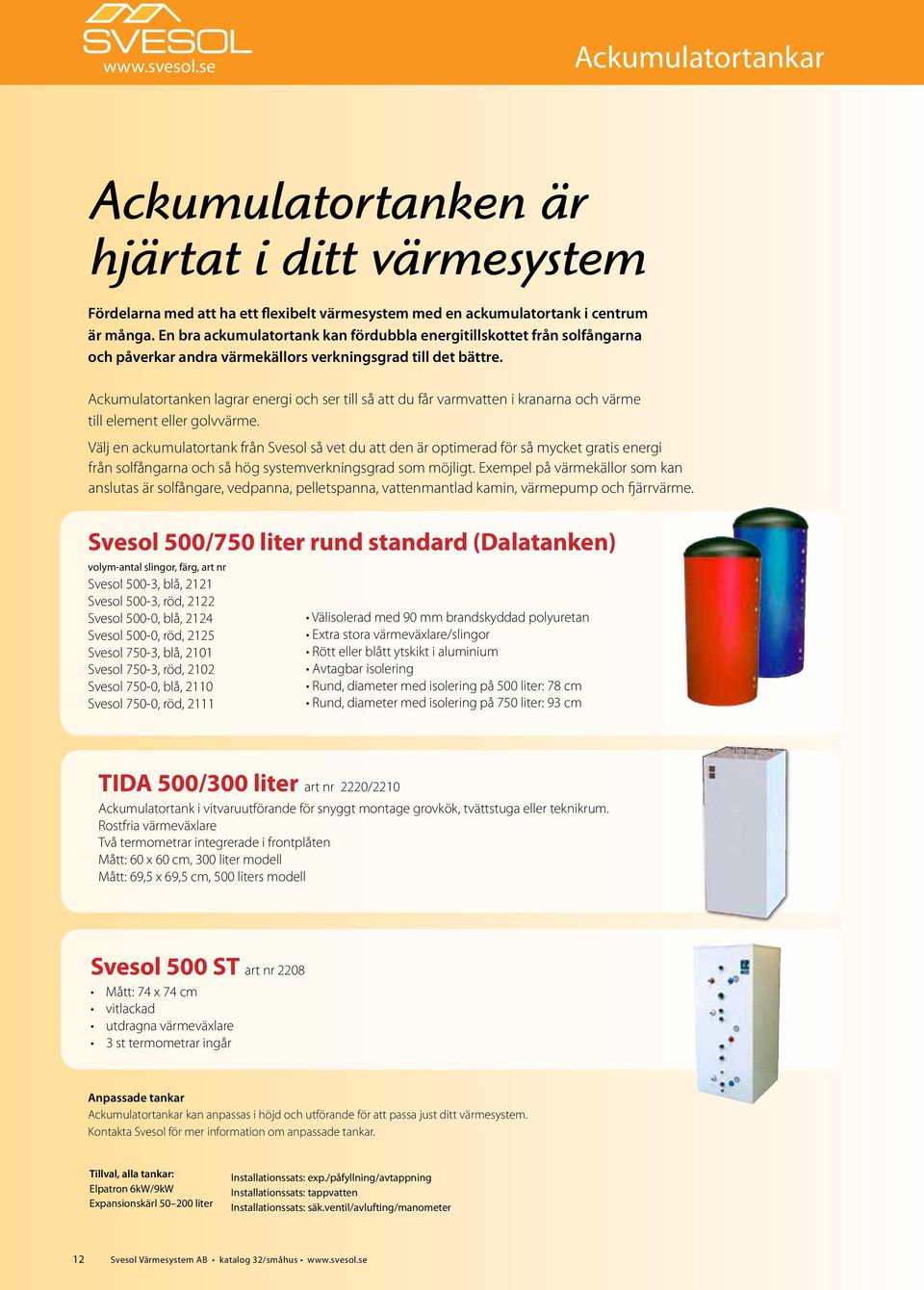

12 Ackumulatortankar Ackumulatortanken är hjärtat i ditt värmesystem Fördelarna med att ha ett flexibelt värmesystem med en ackumulatortank i centrum är många. En bra ackumulatortank kan fördubbla energitillskottet från solfångarna och påverkar andra värmekällors verkningsgrad till det bättre. Ackumulatortanken lagrar energi och ser till så att du får varmvatten i kranarna och värme till element eller golvvärme. Välj en ackumulatortank från Svesol så vet du att den är optimerad för så mycket gratis energi från solfångarna och så hög systemverkningsgrad som möjligt. Exempel på värmekällor som kan anslutas är solfångare, vedpanna, pelletspanna, vattenmantlad kamin, värmepump och fjärrvärme. Svesol 500/750 liter rund standard (Dalatanken) volym-antal slingor, färg, art nr Svesol 500-3, blå, 2121 Svesol 500-3, röd, 2122 Svesol 500-0, blå, 2124 Svesol 500-0, röd, 2125 Svesol 750-3, blå, 2101 Svesol 750-3, röd, 2102 Svesol 750-0, blå, 2110 Svesol 750-0, röd, 2111 Välisolerad med 90 mm brandskyddad polyuretan Extra stora värmeväxlare/slingor Rött eller blått ytskikt i aluminium Avtagbar isolering Rund, diameter med isolering på 500 liter: 78 cm Rund, diameter med isolering på 750 liter: 93 cm TIDA 500/300 liter art nr 2220/2210 Ackumulatortank i vitvaruutförande för snyggt montage grovkök, tvättstuga eller teknikrum. Rostfria värmeväxlare Två termometrar integrerade i frontplåten Mått: 60 x 60 cm, 300 liter modell Mått: 69,5 x 69,5 cm, 500 liters modell Svesol 500 ST art nr 2208 Mått: 74 x 74 cm vitlackad utdragna värmeväxlare 3 st termometrar ingår Anpassade tankar Ackumulatortankar kan anpassas i höjd och utförande för att passa just ditt värmesystem. Kontakta Svesol för mer information om anpassade tankar. Tillval, alla tankar: Elpatron 6kW/9kW Expansionskärl liter Installationssats: exp./påfyllning/avtappning Installationssats: tappvatten Installationssats: säk.ventil/avlufting/manometer 12 Svesol Värmesystem AB katalog 32/småhus

13 Kompletta värmecentraler Design i kompaktformat Svesol Flex 400 är mycket mer än en kompakt ackumulatortank, här finns allt förberett innanför skalet. Det betyder en enkel och billig installation. Svesol Flex 400 smart skönhet i kompaktformat Plug n play enkel installation Snyggt integrerat i fronten sitter gemensamt styr- och reglersystem för solfångare och kompletterande värmekälla. Dessutom finns elpatron, shuntmotor, bivalent shuntventil, blandningsventil för varmvatten, säkerhetsventil, expansionskärl för solfångare, expansionskärl för ackumulatortank och cirkulationspump för värmedistribution integrerat bakom fronten. Mycket av installatörens jobb är redan gjort vilket ger en enkel och billig installation. Snyggt och kompakt 60-format med stor volym Trots att den har alla funktioner innanför skalet och är isolerad med 50 mm Isover Cleantech är den endast 60 centimeter bred. Och dessutom så stor ackmuleringsvolym som 400 liter på en så liten yta. Maximal nytta på liten yta i ett snyggt format. Speciellt anpassad för att passa in tvättstugor i hus som saknar pann- eller teknikrum. Mått: 60 x 70 x 200/235 cm Vikt: ca 200 kg exkl. vatten Volym: 400 liter Svesol Värmesystem AB katalog 32/småhus 13

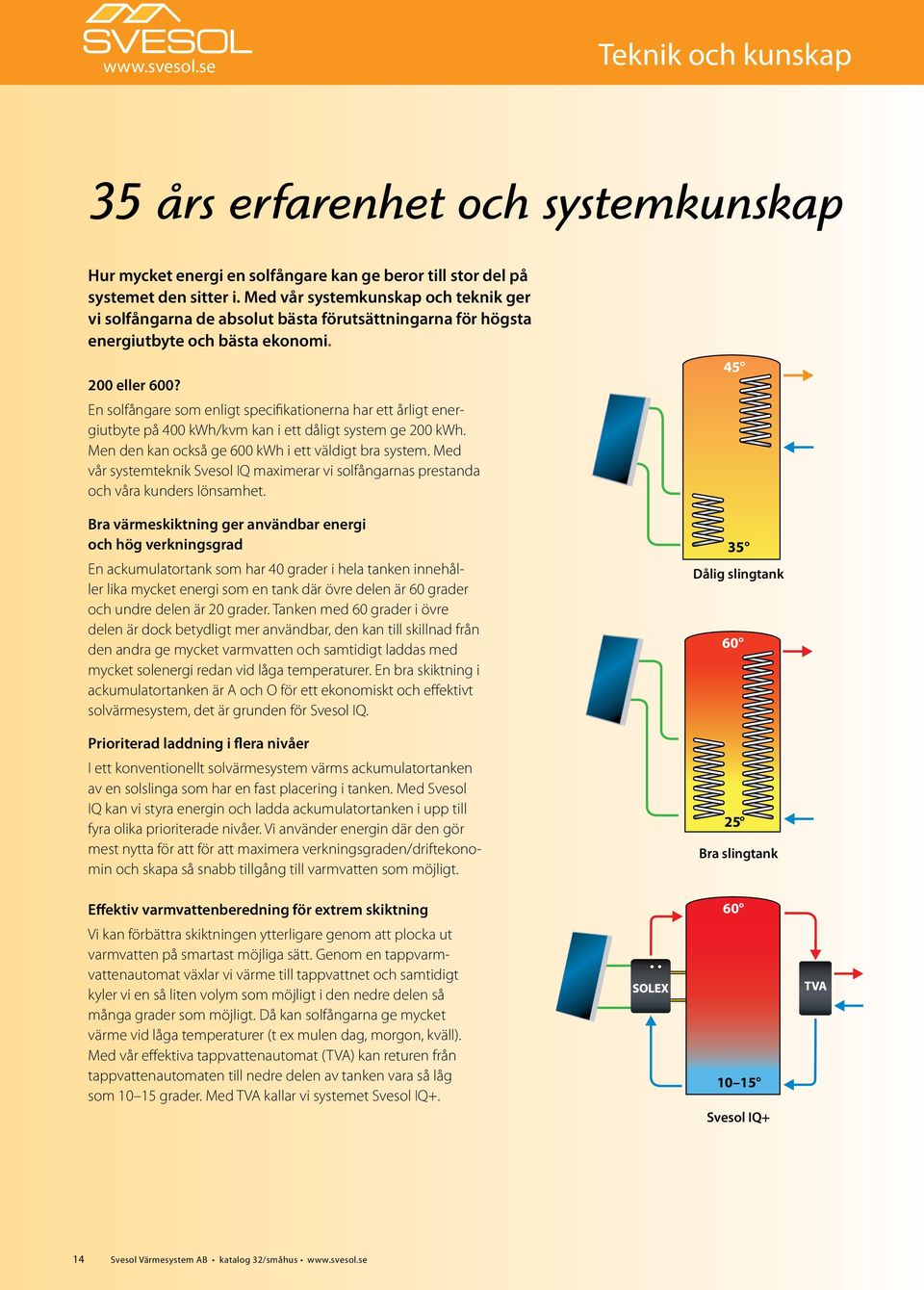

14 Teknik och kunskap 35 års erfarenhet och systemkunskap Hur mycket energi en solfångare kan ge beror till stor del på systemet den sitter i. Med vår systemkunskap och teknik ger vi solfångarna de absolut bästa förutsättningarna för högsta energiutbyte och bästa ekonomi. 200 eller 600? En solfångare som enligt specifikationerna har ett årligt energiutbyte på 400 kwh/kvm kan i ett dåligt system ge 200 kwh. Men den kan också ge 600 kwh i ett väldigt bra system. Med vår systemteknik Svesol IQ maximerar vi solfångarnas prestanda och våra kunders lönsamhet. Bra värmeskiktning ger användbar energi och hög verkningsgrad En ackumulatortank som har 40 grader i hela tanken innehåller lika mycket energi som en tank där övre delen är 60 grader och undre delen är 20 grader. Tanken med 60 grader i övre delen är dock betydligt mer användbar, den kan till skillnad från den andra ge mycket varmvatten och samtidigt laddas med mycket solenergi redan vid låga temperaturer. En bra skiktning i ackumulatortanken är A och O för ett ekonomiskt och effektivt solvärmesystem, det är grunden för Svesol IQ. Prioriterad laddning i flera nivåer I ett konventionellt solvärmesystem värms ackumulatortanken av en solslinga som har en fast placering i tanken. Med Svesol IQ kan vi styra energin och ladda ackumulatortanken i upp till fyra olika prioriterade nivåer. Vi använder energin där den gör mest nytta för att för att maximera verkningsgraden/driftekonomin och skapa så snabb tillgång till varmvatten som möjligt. Effektiv varmvattenberedning för extrem skiktning Vi kan förbättra skiktningen ytterligare genom att plocka ut varmvatten på smartast möjliga sätt. Genom en tappvarmvattenautomat växlar vi värme till tappvattnet och samtidigt kyler vi en så liten volym som möjligt i den nedre delen så många grader som möjligt. Då kan solfångarna ge mycket värme vid låga temperaturer (t ex mulen dag, morgon, kväll). Med vår effektiva tappvattenautomat (TVA) kan returen från tappvattenautomaten till nedre delen av tanken vara så låg som grader. Med TVA kallar vi systemet Svesol IQ Dålig slingtank Bra slingtank Svesol IQ+ 14 Svesol Värmesystem AB katalog 32/småhus

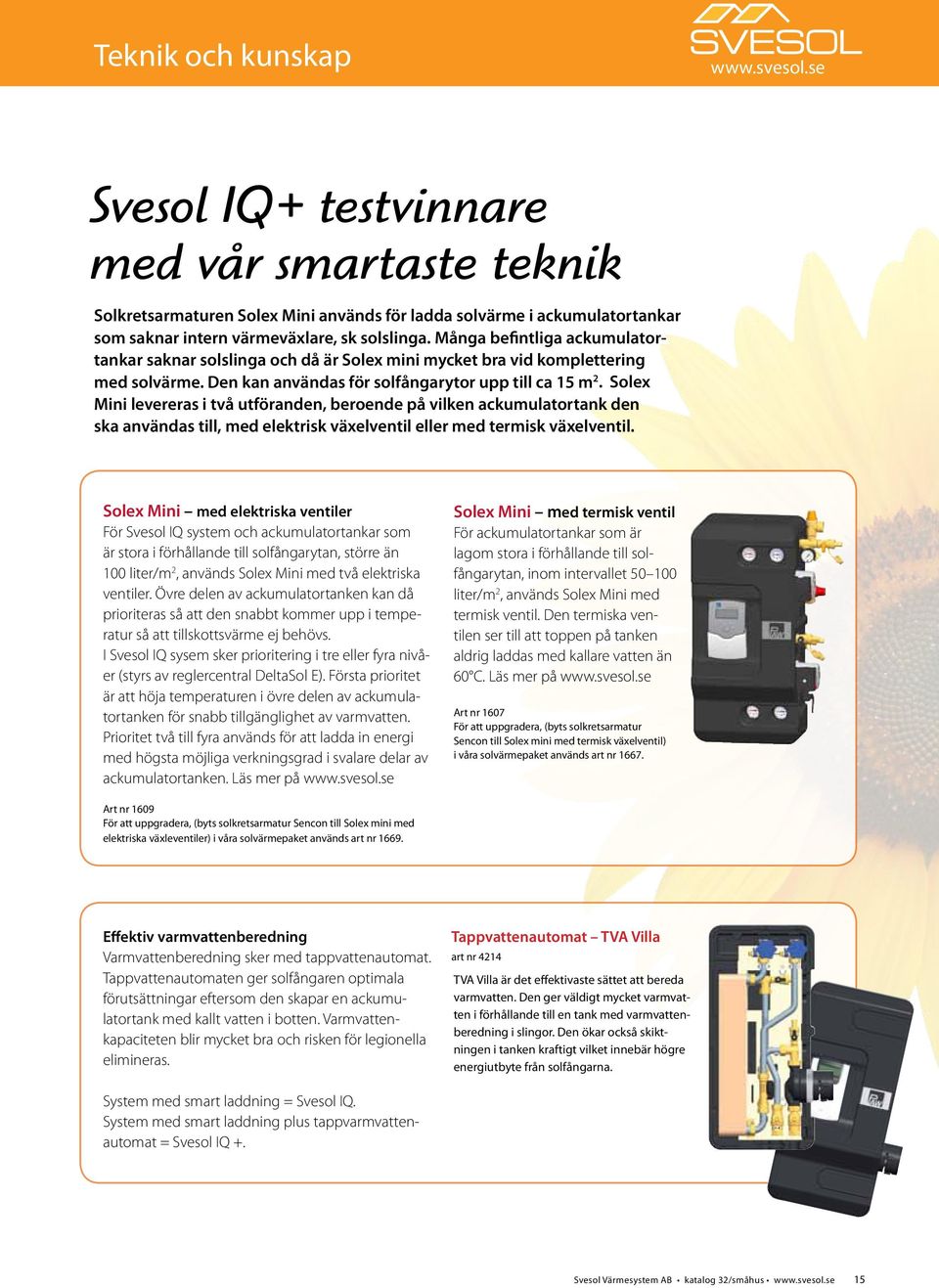

15 Teknik och kunskap Svesol IQ+ testvinnare med vår smartaste teknik Solkretsarmaturen Solex Mini används för ladda solvärme i ackumulatortankar som saknar intern värmeväxlare, sk solslinga. Många befintliga ackumulatortankar saknar solslinga och då är Solex mini mycket bra vid komplettering med solvärme. Den kan användas för solfångarytor upp till ca 15 m 2. Solex Mini levereras i två utföranden, beroende på vilken ackumulatortank den ska användas till, med elektrisk växelventil eller med termisk växelventil. Solex Mini med elektriska ventiler För Svesol IQ system och ackumulatortankar som är stora i förhållande till solfångarytan, större än 100 liter/m 2, används Solex Mini med två elektriska ventiler. Övre delen av ackumulatortanken kan då prioriteras så att den snabbt kommer upp i temperatur så att tillskottsvärme ej behövs. I Svesol IQ sysem sker prioritering i tre eller fyra nivåer (styrs av reglercentral DeltaSol E). Första prioritet är att höja temperaturen i övre delen av ackumulatortanken för snabb tillgänglighet av varmvatten. Prioritet två till fyra används för att ladda in energi med högsta möjliga verkningsgrad i svalare delar av ackumulatortanken. Läs mer på Solex Mini med termisk ventil För ackumulatortankar som är lagom stora i förhållande till solfångarytan, inom intervallet liter/m 2, används Solex Mini med termisk ventil. Den termiska ventilen ser till att toppen på tanken aldrig laddas med kallare vatten än 60 C. Läs mer på Art nr 1607 För att uppgradera, (byts solkretsarmatur Sencon till Solex mini med termisk växelventil) i våra solvärmepaket används art nr Art nr 1609 För att uppgradera, (byts solkretsarmatur Sencon till Solex mini med elektriska växleventiler) i våra solvärmepaket används art nr Effektiv varmvattenberedning Varmvattenberedning sker med tappvattenautomat. Tappvattenautomaten ger solfångaren optimala förutsättningar eftersom den skapar en ackumulatortank med kallt vatten i botten. Varmvattenkapaciteten blir mycket bra och risken för legionella elimineras. Tappvattenautomat TVA Villa art nr 4214 TVA Villa är det effektivaste sättet att bereda varmvatten. Den ger väldigt mycket varmvatten i förhållande till en tank med varmvattenberedning i slingor. Den ökar också skiktningen i tanken kraftigt vilket innebär högre energiutbyte från solfångarna. System med smart laddning = Svesol IQ. System med smart laddning plus tappvarmvattenautomat = Svesol IQ +. Svesol Värmesystem AB katalog 32/småhus 15

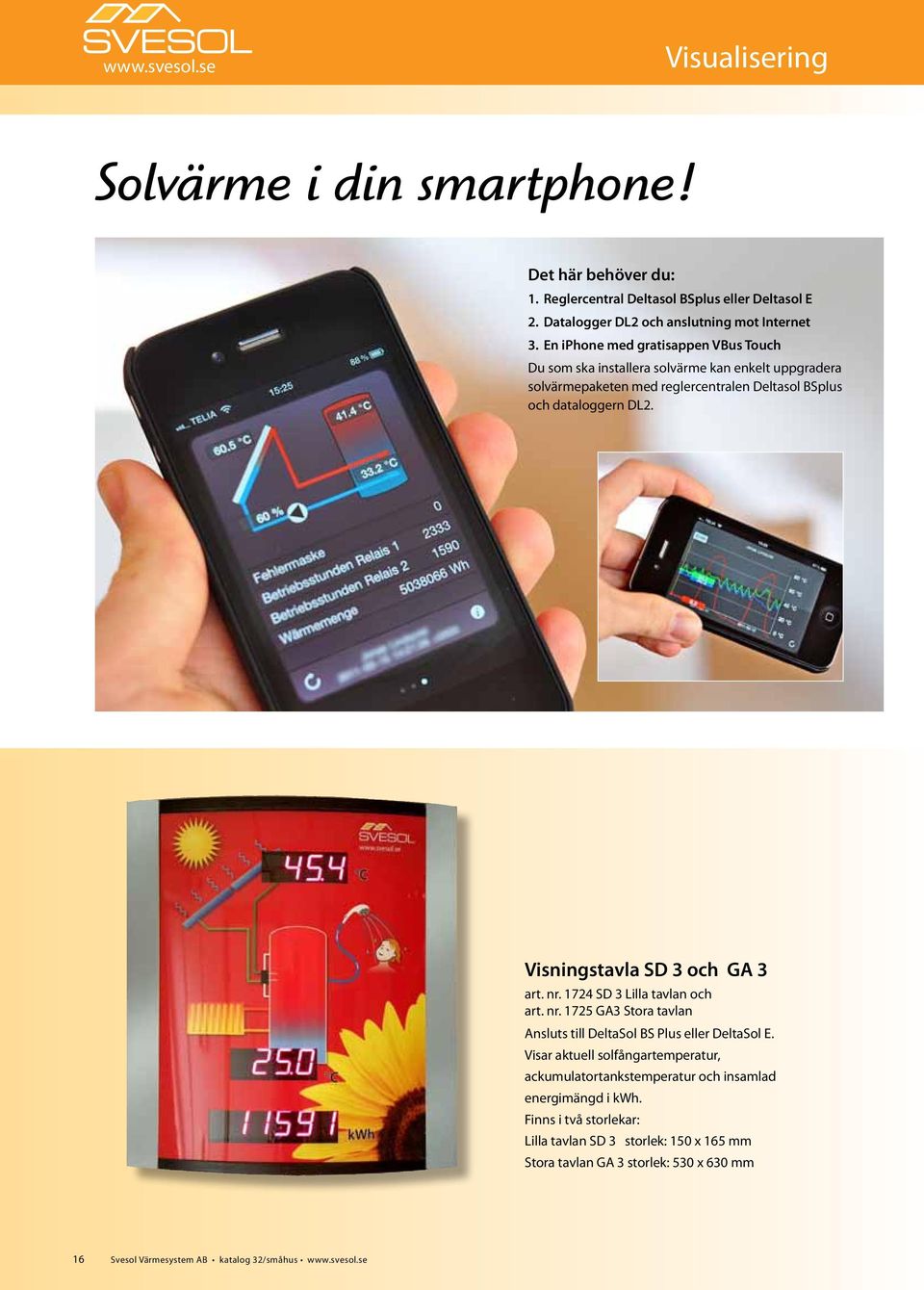

16 Visualisering Solvärme i din smartphone! VILLA Det här behöver du: 1. Reglercentral Deltasol BSplus eller Deltasol E 2. Datalogger DL2 och anslutning mot Internet 3. En iphone med gratisappen VBus Touch Du som ska installera solvärme kan enkelt uppgradera solvärmepaketen med reglercentralen Deltasol BSplus och dataloggern DL2. Visningstavla SD 3 och GA 3 art. nr SD 3 Lilla tavlan och art. nr GA3 Stora tavlan Ansluts till DeltaSol BS Plus eller DeltaSol E. Visar aktuell solfångartemperatur, ackumulatortankstemperatur och insamlad energimängd i kwh. Finns i två storlekar: Lilla tavlan SD 3 storlek: 150 x 165 mm Stora tavlan GA 3 storlek: 530 x 630 mm 16 Svesol Värmesystem AB katalog 32/småhus

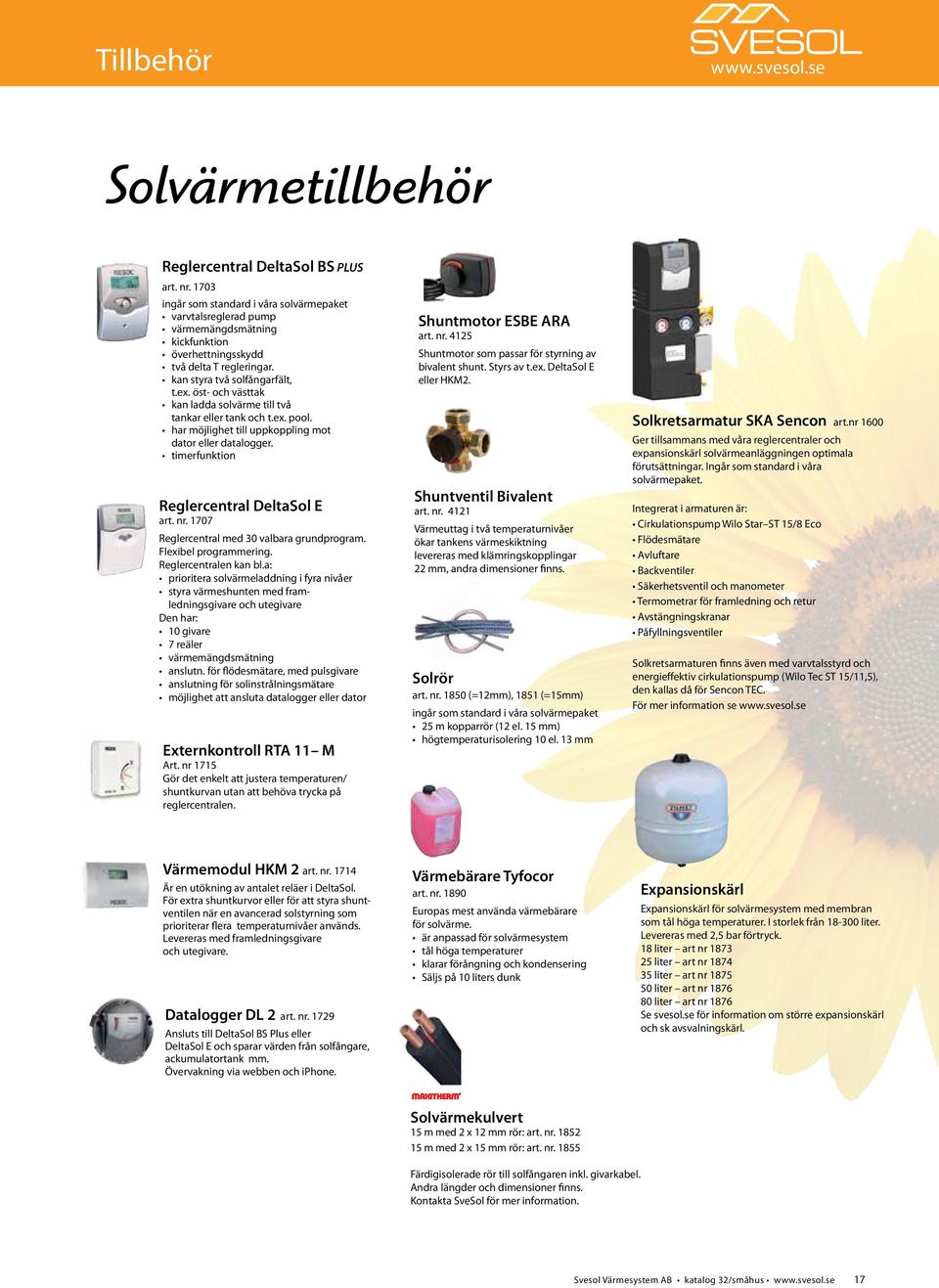

17 Tillbehör Solvärmetillbehör Reglercentral DeltaSol BS PLUS art. nr ingår som standard i våra solvärmepaket varvtalsreglerad pump värmemängdsmätning kickfunktion överhettningsskydd två delta T regleringar. kan styra två solfångarfält, t.ex. öst- och västtak kan ladda solvärme till två tankar eller tank och t.ex. pool. har möjlighet till uppkoppling mot dator eller datalogger. timerfunktion Reglercentral DeltaSol E art. nr Reglercentral med 30 valbara grundprogram. Flexibel programmering. Reglercentralen kan bl.a: prioritera solvärmeladdning i fyra nivåer styra värmeshunten med framledningsgivare och utegivare Den har: 10 givare 7 reäler värmemängdsmätning anslutn. för flödesmätare, med pulsgivare anslutning för solinstrålningsmätare möjlighet att ansluta datalogger eller dator Externkontroll RTA 11 M Art. nr 1715 Gör det enkelt att justera temperaturen/ shuntkurvan utan att behöva trycka på reglercentralen. Shuntmotor ESBE ARA art. nr Shuntmotor som passar för styrning av bivalent shunt. Styrs av t.ex. DeltaSol E eller HKM2. Shuntventil Bivalent art. nr Värmeuttag i två temperaturnivåer ökar tankens värmeskiktning levereras med klämringskopplingar 22 mm, andra dimensioner finns. Solrör art. nr (=12mm), 1851 (=15mm) ingår som standard i våra solvärmepaket 25 m kopparrör (12 el. 15 mm) högtemperaturisolering 10 el. 13 mm Solkretsarmatur SKA Sencon art.nr 1600 Ger tillsammans med våra reglercentraler och expansionskärl solvärmeanläggningen optimala förutsättningar. Ingår som standard i våra solvärmepaket. Integrerat i armaturen är: Cirkulationspump Wilo Star ST 15/8 Eco Flödesmätare Avluftare Backventiler Säkerhetsventil och manometer Termometrar för framledning och retur Avstängningskranar Påfyllningsventiler Solkretsarmaturen finns även med varvtalsstyrd och energieffektiv cirkulationspump (Wilo Tec ST 15/11,5), den kallas då för Sencon TEC. För mer information se Värmemodul HKM 2 art. nr Är en utökning av antalet reläer i DeltaSol. För extra shuntkurvor eller för att styra shuntventilen när en avancerad solstyrning som prioriterar flera temperaturnivåer används. Levereras med framledningsgivare och utegivare. Datalogger DL 2 art. nr Ansluts till DeltaSol BS Plus eller DeltaSol E och sparar värden från solfångare, ackumulatortank mm. Övervakning via webben och iphone. Värmebärare Tyfocor art. nr Europas mest använda värmebärare för solvärme. är anpassad för solvärmesystem tål höga temperaturer klarar förångning och kondensering Säljs på 10 liters dunk Expansionskärl Expansionskärl för solvärmesystem med membran som tål höga temperaturer. I storlek från liter. Levereras med 2,5 bar förtryck. 18 liter art nr liter art nr liter art nr liter art nr liter art nr 1876 Se svesol.se för information om större expansionskärl och sk avsvalningskärl. Solvärmekulvert 15 m med 2 x 12 mm rör: art. nr m med 2 x 15 mm rör: art. nr Färdigisolerade rör till solfångaren inkl. givarkabel. Andra längder och dimensioner finns. Kontakta SveSol för mer information. Svesol Värmesystem AB katalog 32/småhus 17

18 Samverkande energikällor Vattenmantlade kaminer En vattenmantlad kamin kan tillsammans med en ackumulatortank värma hela huset genom det vattenburna värmesystemet. Du kan utnyttja fördelarna med ved eller pellets utan att bygga ett pannrum och du får dessutom en mysig och snygg brasa i vardagsrummet. Kan med fördel kombineras med solvärme. Tavo Aqua art nr 3130 Vattenmantlad vedkamin 5 10 kw 70 % till vatten, 30 % till luft mantel i keramik eller gråmetallic keramisk eldstad för bästa förbränning låg ljudnivå glaslucka med sotskyddande luftström uteluftsanslutning Aquarello KF-108 art nr 3215 Vattenmantlad vedkamin 5-12 kw 67 % till vatten, 33 % till luft glaslucka med sotskyddande luftström uteluftanslutning Evo Aqua art nr 3115 och 3116 Vattenmantlad pelletskamin beklädnad i aluminium eller keramik glaslucka med sotskyddande luftström mikroprocessorstyrd förbränning ger optimal verkningsgrad automatisk tändning automatisk uraskning modulerande effekt (3 12 kw) låg ljudnivå 85 % till vatten, 15 % till luft uteluftsanslutning Tillval, Evo: keramisk beklädnad Tillval, alla kaminer: laddkrets mot ackumulatortank 18 Svesol Värmesystem AB katalog 32/småhus

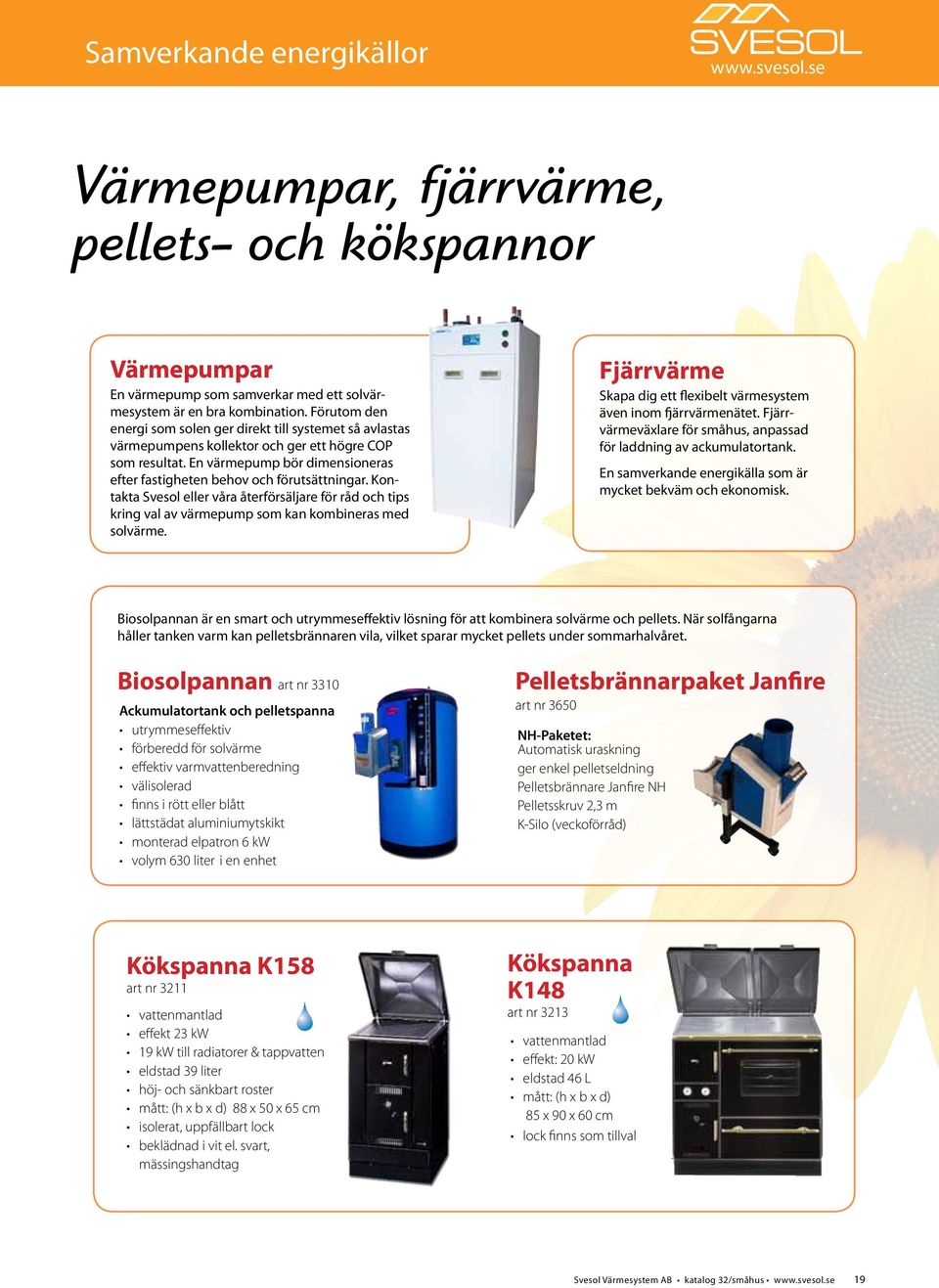

19 Samverkande energikällor Värmepumpar, fjärrvärme, pellets- och kökspannor Värmepumpar En värmepump som samverkar med ett solvärmesystem är en bra kombination. Förutom den energi som solen ger direkt till systemet så avlastas värmepumpens kollektor och ger ett högre COP som resultat. En värmepump bör dimensioneras efter fastigheten behov och förutsättningar. Kontakta Svesol eller våra återförsäljare för råd och tips kring val av värmepump som kan kombineras med solvärme. Fjärrvärme Skapa dig ett flexibelt värmesystem även inom fjärrvärmenätet. Fjärrvärmeväxlare för småhus, anpassad för laddning av ackumulatortank. En samverkande energikälla som är mycket bekväm och ekonomisk. Biosolpannan är en smart och utrymmeseffektiv lösning för att kombinera solvärme och pellets. När solfångarna håller tanken varm kan pelletsbrännaren vila, vilket sparar mycket pellets under sommarhalvåret. Biosolpannan art nr 3310 Ackumulatortank och pelletspanna utrymmeseffektiv förberedd för solvärme effektiv varmvattenberedning välisolerad finns i rött eller blått lättstädat aluminiumytskikt monterad elpatron 6 kw volym 630 liter i en enhet Pelletsbrännarpaket Janfire art nr 3650 NH-Paketet: Automatisk uraskning ger enkel pelletseldning Pelletsbrännare Janfire NH Pelletsskruv 2,3 m K-Silo (veckoförråd) Kökspanna K158 art nr 3211 vattenmantlad effekt 23 kw 19 kw till radiatorer & tappvatten eldstad 39 liter höj- och sänkbart roster mått: (h x b x d) 88 x 50 x 65 cm isolerat, uppfällbart lock beklädnad i vit el. svart, mässingshandtag Kökspanna K148 art nr 3213 vattenmantlad effekt: 20 kw eldstad 46 L mått: (h x b x d) 85 x 90 x 60 cm lock finns som tillval Svesol Värmesystem AB katalog 32/småhus 19

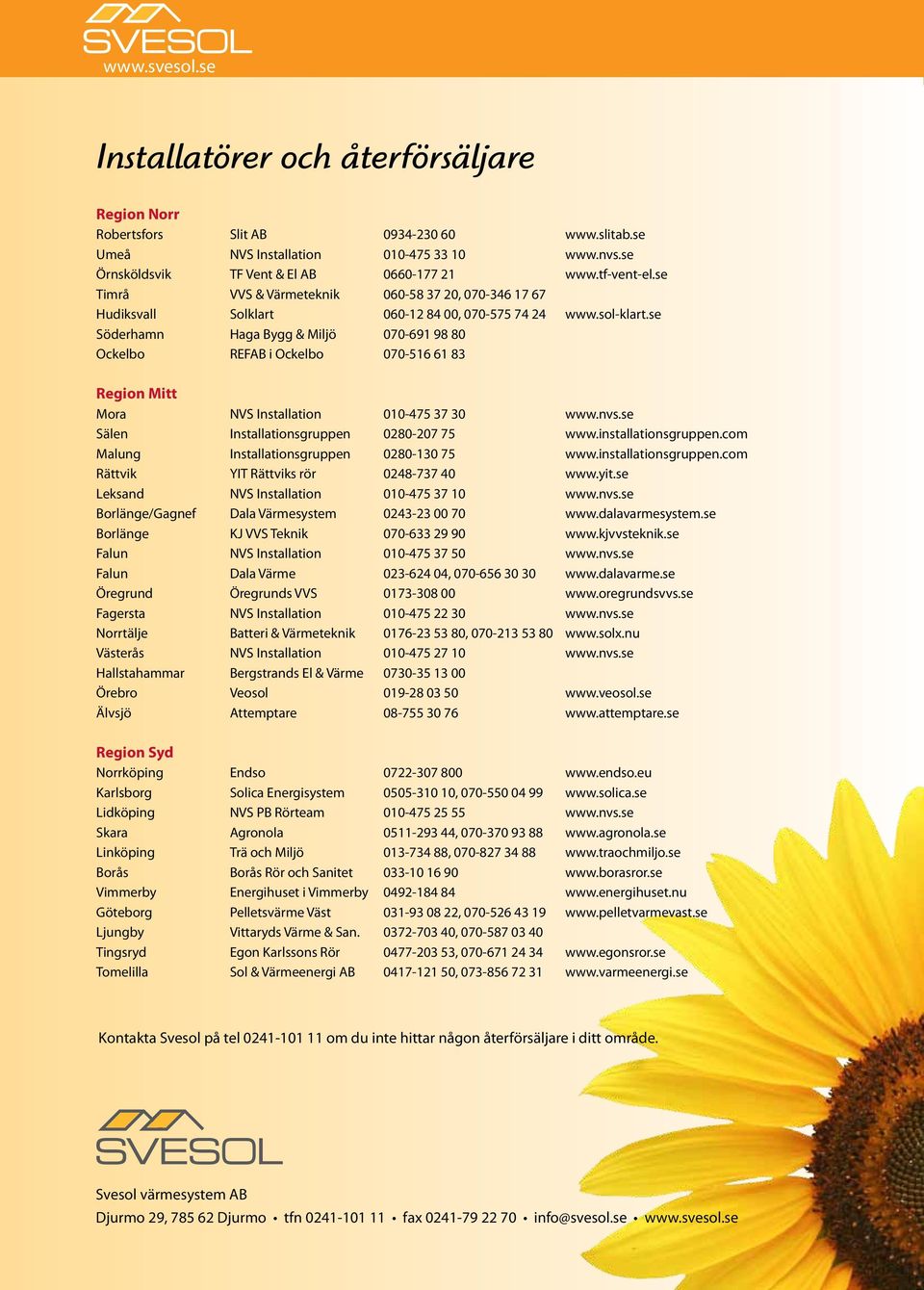

20 Installatörer och återförsäljare Region Norr Robertsfors Slit AB Umeå NVS Installation Örnsköldsvik TF Vent & El AB Timrå VVS & Värmeteknik , Hudiksvall Solklart , Söderhamn Haga Bygg & Miljö Ockelbo REFAB i Ockelbo Region Mitt Mora NVS Installation Sälen Installationsgruppen Malung Installationsgruppen Rättvik YIT Rättviks rör Leksand NVS Installation Borlänge/Gagnef Dala Värmesystem Borlänge KJ VVS Teknik Falun NVS Installation Falun Dala Värme , Öregrund Öregrunds VVS Fagersta NVS Installation Norrtälje Batteri & Värmeteknik , Västerås NVS Installation Hallstahammar Bergstrands El & Värme Örebro Veosol Älvsjö Attemptare Region Syd Norrköping Endso Karlsborg Solica Energisystem , Lidköping NVS PB Rörteam Skara Agronola , Linköping Trä och Miljö , Borås Borås Rör och Sanitet Vimmerby Energihuset i Vimmerby Göteborg Pelletsvärme Väst , Ljungby Vittaryds Värme & San , Tingsryd Egon Karlssons Rör , Tomelilla Sol & Värmeenergi AB , Kontakta Svesol på tel om du inte hittar någon återförsäljare i ditt område. Svesol småhuskatalog 32 Svesol värmesystem AB Djurmo 29, Djurmo tfn fax info@svesol.se 20 Svesol Värmesystem AB katalog 32/småhus
