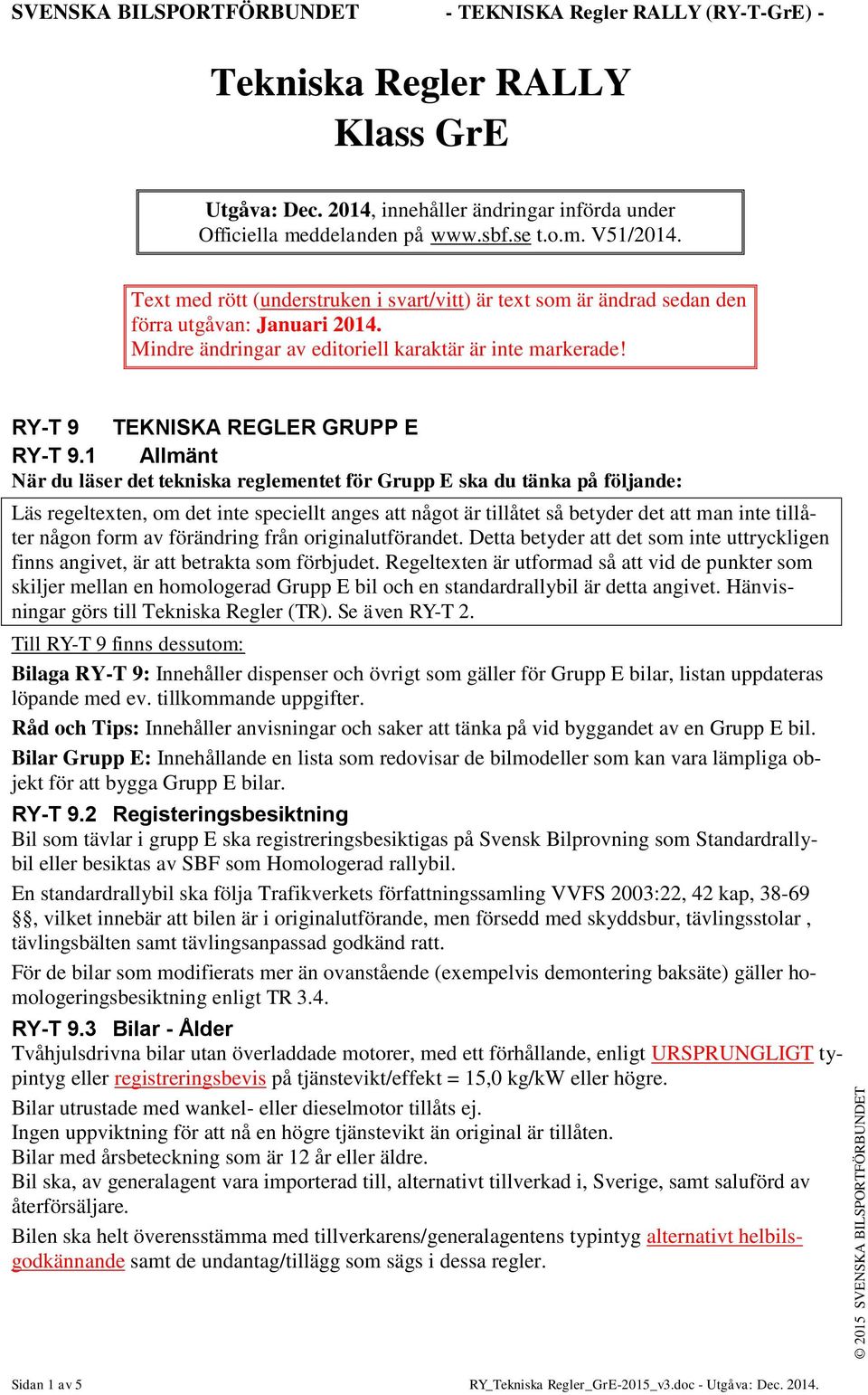

1 Tekniska Regler RALLY Klass GrE Utgåva: Dec. 2014, innehåller ändringar införda under Officiella meddelanden på t.o.m. V51/2014. Text med rött (understruken i svart/vitt) är text som är ändrad sedan den förra utgåvan: Januari Mindre ändringar av editoriell karaktär är inte markerade! RY-T 9 TEKNISKA REGLER GRUPP E RY-T 9.1 Allmänt När du läser det tekniska reglementet för Grupp E ska du tänka på följande: Läs regeltexten, om det inte speciellt anges att något är tillåtet så betyder det att man inte tillåter någon form av förändring från originalutförandet. Detta betyder att det som inte uttryckligen finns angivet, är att betrakta som förbjudet. Regeltexten är utformad så att vid de punkter som skiljer mellan en homologerad Grupp E bil och en standardrallybil är detta angivet. Hänvisningar görs till Tekniska Regler (TR). Se även RY-T 2. Till RY-T 9 finns dessutom: Bilaga RY-T 9: Innehåller dispenser och övrigt som gäller för Grupp E bilar, listan uppdateras löpande med ev. tillkommande uppgifter. Råd och Tips: Innehåller anvisningar och saker att tänka på vid byggandet av en Grupp E bil. Bilar Grupp E: Innehållande en lista som redovisar de bilmodeller som kan vara lämpliga objekt för att bygga Grupp E bilar. RY-T 9.2 Registeringsbesiktning Bil som tävlar i grupp E ska registreringsbesiktigas på Svensk Bilprovning som Standardrallybil eller besiktas av SBF som Homologerad rallybil. En standardrallybil ska följa Trafikverkets författningssamling VVFS 2003:22, 42 kap, 38-69, vilket innebär att bilen är i originalutförande, men försedd med skyddsbur, tävlingsstolar, tävlingsbälten samt tävlingsanpassad godkänd ratt. För de bilar som modifierats mer än ovanstående (exempelvis demontering baksäte) gäller homologeringsbesiktning enligt TR 3.4. RY-T 9.3 Bilar - Ålder Tvåhjulsdrivna bilar utan överladdade motorer, med ett förhållande, enligt URSPRUNGLIGT typintyg eller registreringsbevis på tjänstevikt/effekt = 15,0 kg/kw eller högre. Bilar utrustade med wankel- eller dieselmotor tillåts ej. Ingen uppviktning för att nå en högre tjänstevikt än original är tillåten. Bilar med årsbeteckning som är 12 år eller äldre. Bil ska, av generalagent vara importerad till, alternativt tillverkad i, Sverige, samt saluförd av återförsäljare. Bilen ska helt överensstämma med tillverkarens/generalagentens typintyg alternativt helbilsgodkännande samt de undantag/tillägg som sägs i dessa regler. Sidan 1 av 5 RY_Tekniska Regler_GrE-2015_v3.doc - Utgåva: Dec

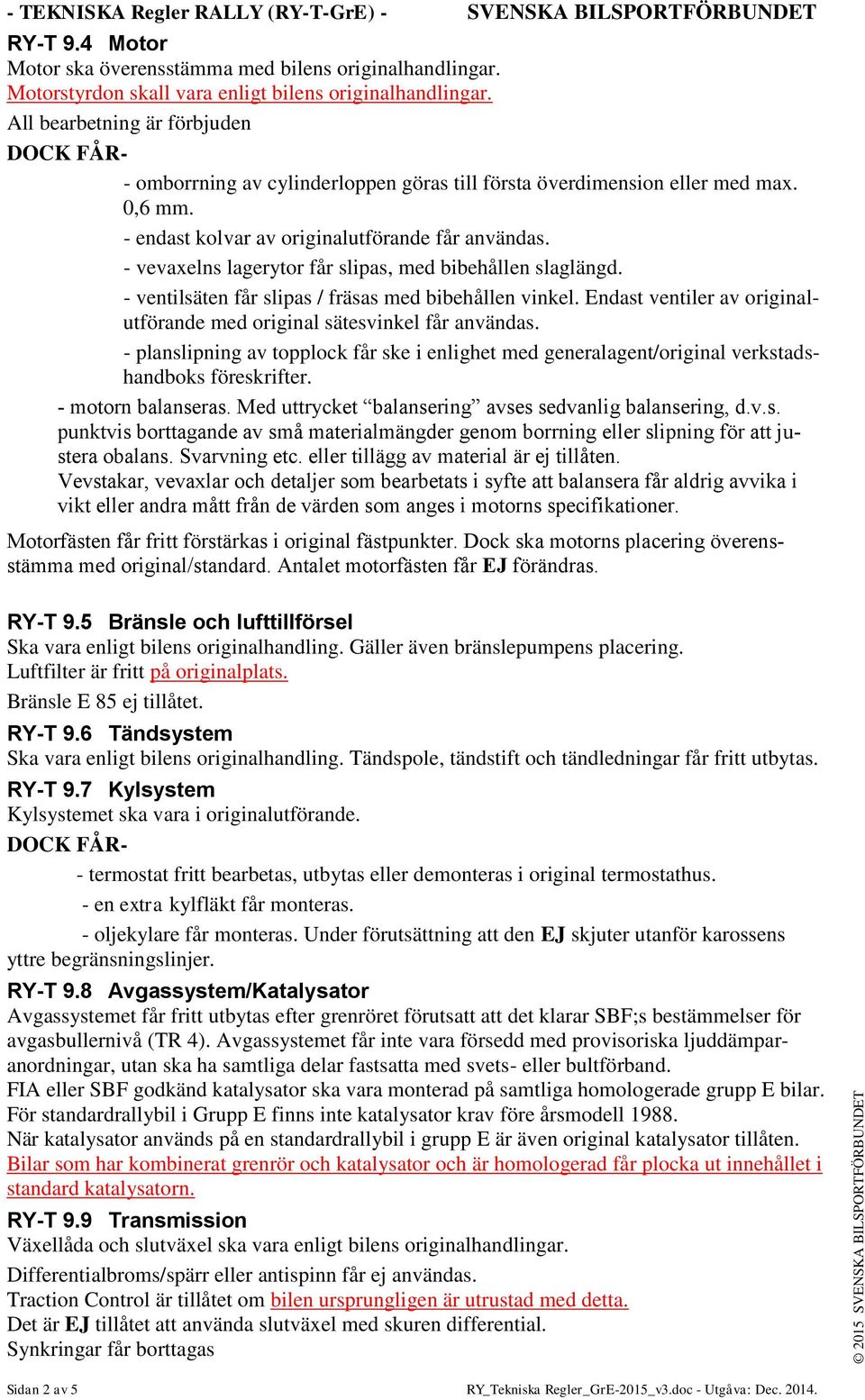

2 - TEKNISKA Regler RALLY (RY-T-GrE) - SVENSKA BILSPORTFÖRBUNDET RY-T 9.4 Motor Motor ska överensstämma med bilens originalhandlingar. Motorstyrdon skall vara enligt bilens originalhandlingar. All bearbetning är förbjuden DOCK FÅR- - omborrning av cylinderloppen göras till första överdimension eller med max. 0,6 mm. - endast kolvar av originalutförande får användas. - vevaxelns lagerytor får slipas, med bibehållen slaglängd. - ventilsäten får slipas / fräsas med bibehållen vinkel. Endast ventiler av originalutförande med original sätesvinkel får användas. - planslipning av topplock får ske i enlighet med generalagent/original verkstadshandboks föreskrifter. - motorn balanseras. Med uttrycket balansering avses sedvanlig balansering, d.v.s. punktvis borttagande av små materialmängder genom borrning eller slipning för att justera obalans. Svarvning etc. eller tillägg av material är ej tillåten. Vevstakar, vevaxlar och detaljer som bearbetats i syfte att balansera får aldrig avvika i vikt eller andra mått från de värden som anges i motorns specifikationer. Motorfästen får fritt förstärkas i original fästpunkter. Dock ska motorns placering överensstämma med original/standard. Antalet motorfästen får EJ förändras. RY-T 9.5 Bränsle och lufttillförsel Ska vara enligt bilens originalhandling. Gäller även bränslepumpens placering. Luftfilter är fritt på originalplats. Bränsle E 85 ej tillåtet. RY-T 9.6 Tändsystem Ska vara enligt bilens originalhandling. Tändspole, tändstift och tändledningar får fritt utbytas. RY-T 9.7 Kylsystem Kylsystemet ska vara i originalutförande. DOCK FÅR- - termostat fritt bearbetas, utbytas eller demonteras i original termostathus. - en extra kylfläkt får monteras. - oljekylare får monteras. Under förutsättning att den EJ skjuter utanför karossens yttre begränsningslinjer. RY-T 9.8 Avgassystem/Katalysator Avgassystemet får fritt utbytas efter grenröret förutsatt att det klarar SBF;s bestämmelser för avgasbullernivå (TR 4). Avgassystemet får inte vara försedd med provisoriska ljuddämparanordningar, utan ska ha samtliga delar fastsatta med svets- eller bultförband. FIA eller SBF godkänd katalysator ska vara monterad på samtliga homologerade grupp E bilar. För standardrallybil i Grupp E finns inte katalysator krav före årsmodell När katalysator används på en standardrallybil i grupp E är även original katalysator tillåten. Bilar som har kombinerat grenrör och katalysator och är homologerad får plocka ut innehållet i standard katalysatorn. RY-T 9.9 Transmission Växellåda och slutväxel ska vara enligt bilens originalhandlingar. Differentialbroms/spärr eller antispinn får ej användas. Traction Control är tillåtet om bilen ursprungligen är utrustad med detta. Det är EJ tillåtet att använda slutväxel med skuren differential. Synkringar får borttagas Sidan 2 av 5 RY_Tekniska Regler_GrE-2015_v3.doc - Utgåva: Dec

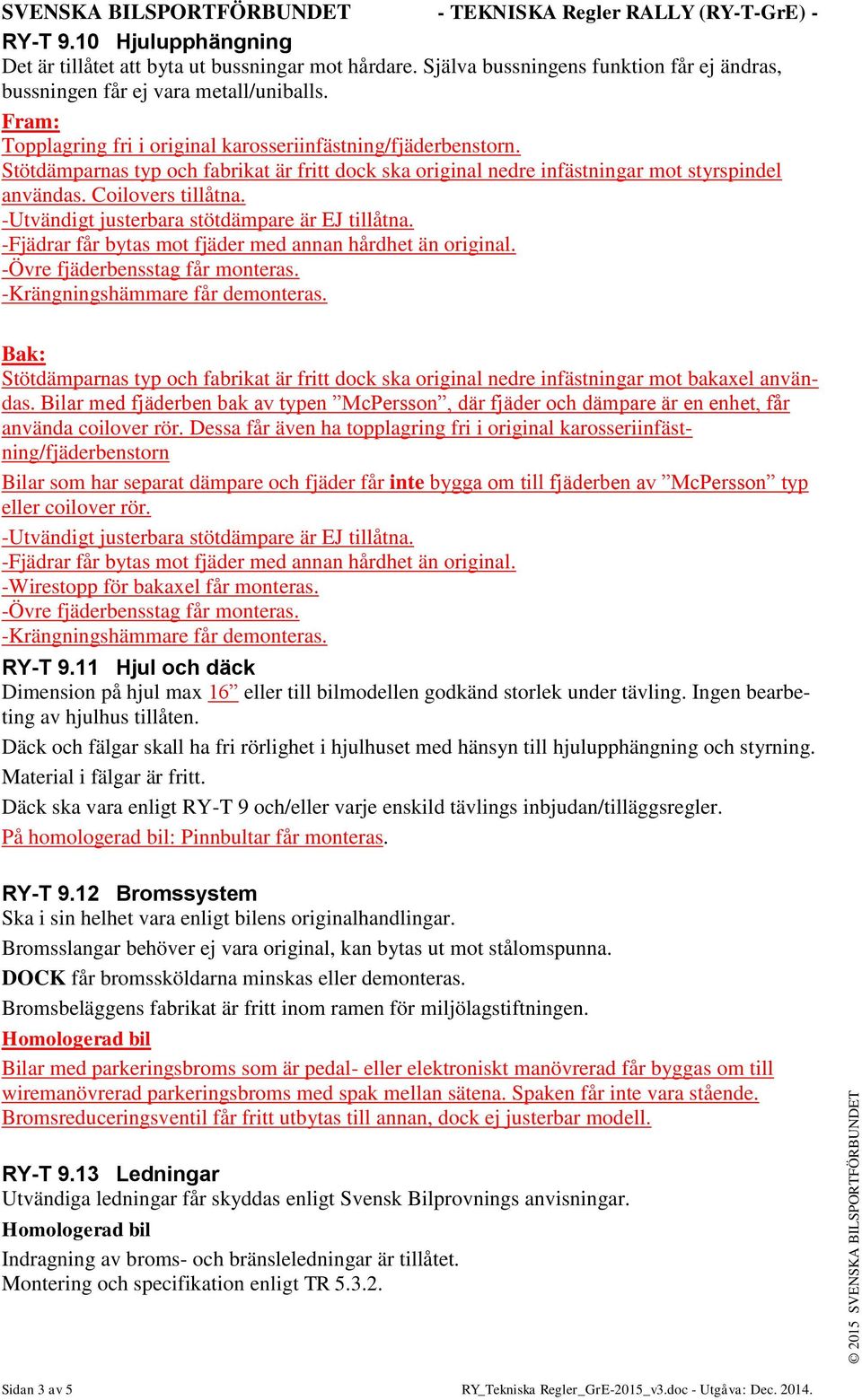

3 RY-T 9.10 Hjulupphängning Det är tillåtet att byta ut bussningar mot hårdare. Själva bussningens funktion får ej ändras, bussningen får ej vara metall/uniballs. Fram: Topplagring fri i original karosseriinfästning/fjäderbenstorn. Stötdämparnas typ och fabrikat är fritt dock ska original nedre infästningar mot styrspindel användas. Coilovers tillåtna. -Utvändigt justerbara stötdämpare är EJ tillåtna. -Fjädrar får bytas mot fjäder med annan hårdhet än original. -Övre fjäderbensstag får monteras. -Krängningshämmare får demonteras. Bak: Stötdämparnas typ och fabrikat är fritt dock ska original nedre infästningar mot bakaxel användas. Bilar med fjäderben bak av typen McPersson, där fjäder och dämpare är en enhet, får använda coilover rör. Dessa får även ha topplagring fri i original karosseriinfästning/fjäderbenstorn Bilar som har separat dämpare och fjäder får inte bygga om till fjäderben av McPersson typ eller coilover rör. -Utvändigt justerbara stötdämpare är EJ tillåtna. -Fjädrar får bytas mot fjäder med annan hårdhet än original. -Wirestopp för bakaxel får monteras. -Övre fjäderbensstag får monteras. -Krängningshämmare får demonteras. RY-T 9.11 Hjul och däck Dimension på hjul max 16 eller till bilmodellen godkänd storlek under tävling. Ingen bearbeting av hjulhus tillåten. Däck och fälgar skall ha fri rörlighet i hjulhuset med hänsyn till hjulupphängning och styrning. Material i fälgar är fritt. Däck ska vara enligt RY-T 9 och/eller varje enskild tävlings inbjudan/tilläggsregler. På homologerad bil: Pinnbultar får monteras. RY-T 9.12 Bromssystem Ska i sin helhet vara enligt bilens originalhandlingar. Bromsslangar behöver ej vara original, kan bytas ut mot stålomspunna. DOCK får bromssköldarna minskas eller demonteras. Bromsbeläggens fabrikat är fritt inom ramen för miljölagstiftningen. Bilar med parkeringsbroms som är pedal- eller elektroniskt manövrerad får byggas om till wiremanövrerad parkeringsbroms med spak mellan sätena. Spaken får inte vara stående. Bromsreduceringsventil får fritt utbytas till annan, dock ej justerbar modell. RY-T 9.13 Ledningar Utvändiga ledningar får skyddas enligt Svensk Bilprovnings anvisningar. Indragning av broms- och bränsleledningar är tillåtet. Montering och specifikation enligt TR Sidan 3 av 5 RY_Tekniska Regler_GrE-2015_v3.doc - Utgåva: Dec

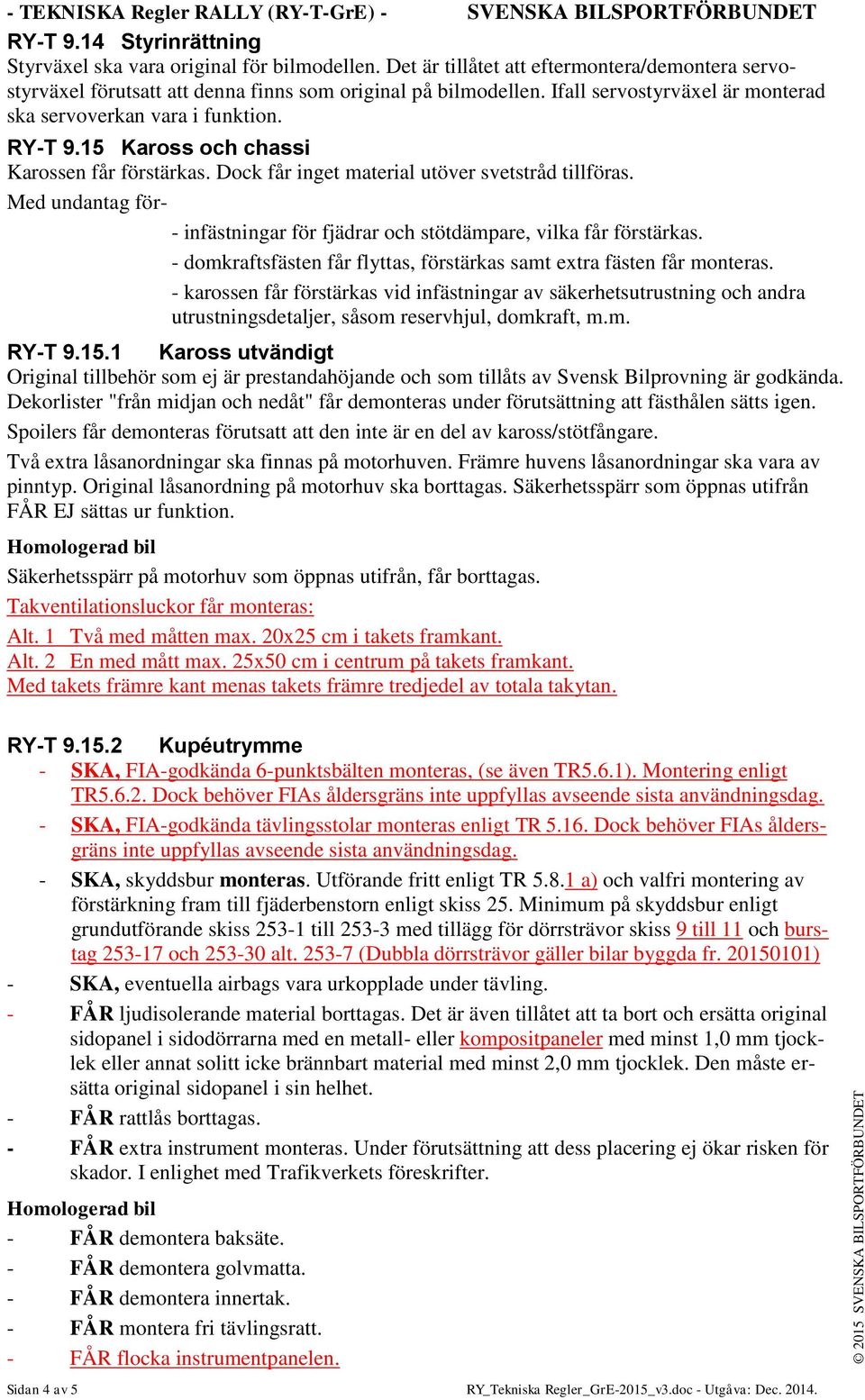

4 - TEKNISKA Regler RALLY (RY-T-GrE) - SVENSKA BILSPORTFÖRBUNDET RY-T 9.14 Styrinrättning Styrväxel ska vara original för bilmodellen. Det är tillåtet att eftermontera/demontera servostyrväxel förutsatt att denna finns som original på bilmodellen. Ifall servostyrväxel är monterad ska servoverkan vara i funktion. RY-T 9.15 Kaross och chassi Karossen får förstärkas. Dock får inget material utöver svetstråd tillföras. Med undantag för- - infästningar för fjädrar och stötdämpare, vilka får förstärkas. - domkraftsfästen får flyttas, förstärkas samt extra fästen får monteras. - karossen får förstärkas vid infästningar av säkerhetsutrustning och andra utrustningsdetaljer, såsom reservhjul, domkraft, m.m. RY-T Kaross utvändigt Original tillbehör som ej är prestandahöjande och som tillåts av Svensk Bilprovning är godkända. Dekorlister "från midjan och nedåt" får demonteras under förutsättning att fästhålen sätts igen. Spoilers får demonteras förutsatt att den inte är en del av kaross/stötfångare. Två extra låsanordningar ska finnas på motorhuven. Främre huvens låsanordningar ska vara av pinntyp. Original låsanordning på motorhuv ska borttagas. Säkerhetsspärr som öppnas utifrån FÅR EJ sättas ur funktion. Säkerhetsspärr på motorhuv som öppnas utifrån, får borttagas. Takventilationsluckor får monteras: Alt. 1 Två med måtten max. 20x25 cm i takets framkant. Alt. 2 En med mått max. 25x50 cm i centrum på takets framkant. Med takets främre kant menas takets främre tredjedel av totala takytan. RY-T Kupéutrymme - SKA, FIA-godkända 6-punktsbälten monteras, (se även TR5.6.1). Montering enligt TR Dock behöver FIAs åldersgräns inte uppfyllas avseende sista användningsdag. - SKA, FIA-godkända tävlingsstolar monteras enligt TR Dock behöver FIAs åldersgräns inte uppfyllas avseende sista användningsdag. - SKA, skyddsbur monteras. Utförande fritt enligt TR a) och valfri montering av förstärkning fram till fjäderbenstorn enligt skiss 25. Minimum på skyddsbur enligt grundutförande skiss till med tillägg för dörrsträvor skiss 9 till 11 och burstag och alt (Dubbla dörrsträvor gäller bilar byggda fr ) - SKA, eventuella airbags vara urkopplade under tävling. - FÅR ljudisolerande material borttagas. Det är även tillåtet att ta bort och ersätta original sidopanel i sidodörrarna med en metall- eller kompositpaneler med minst 1,0 mm tjocklek eller annat solitt icke brännbart material med minst 2,0 mm tjocklek. Den måste ersätta original sidopanel i sin helhet. - FÅR rattlås borttagas. - FÅR extra instrument monteras. Under förutsättning att dess placering ej ökar risken för skador. I enlighet med Trafikverkets föreskrifter. - FÅR demontera baksäte. - FÅR demontera golvmatta. - FÅR demontera innertak. - FÅR montera fri tävlingsratt. - FÅR flocka instrumentpanelen. Sidan 4 av 5 RY_Tekniska Regler_GrE-2015_v3.doc - Utgåva: Dec
