1 PM Geteknik Björkebacken Stöpen Nytt bstadsmråde Skövde Kmmun Datum: Rev. Datum: Uppdragsnummer: Upprättad av: Peter Nilssn, Jhan Ericssn

2 Björkebacken, Stöpen, Skövde kmmun PM Geteknik INNEHÅLL 1 UPPDRAG PLANERAD BYGGNATION GEOTEKNISKA UNDERSÖKNINGAR MARKFÖRHÅLLANDEN GRUNDVATTEN TJÄLFARLIGHET STABILITET LOKALT OMHÄNDERTAGANDE AV DAGVATTEN (LOD) RADON SÄTTNINGAR GRUNDLÄGGNING SCHAKTNING GEOTEKNISKA REKOMMENDATIONER BILAGOR (12)

3 Björkebacken, Stöpen, Skövde kmmun PM Geteknik UPPDRAG BGM, BG&M Knsult AB har av Skövde kmmun fått i uppdrag att utföra en översiktlig geteknisk undersökning vid Björkebacken, Stöpen, Skövde Kmmun. 2 PLANERAD BYGGNATION Skövde kmmun planerar att eplatera mrådet sm är cirka 4 hektar strt för bstadsändamål. Området planeras för byggnatin av enbstadshus ch radhus i 1 2 våningar. Vid undersökningstillfället var tmtindelningen ännu ej fastställd. Brrhålens läge samt planmrådets gräns framgår av bifgad ritning G:1. 3 GEOTEKNISKA UNDERSÖKNINGAR Fältundersökningen genmfördes av Magnus Green, BGM. Den utgörs av följande undersökningar: 13 st trycksnderingspunkter (brrvagn typ GM 50 cmbi) 3 st CPT-snderingspunkter Tagning av störda jrdprv med skruvbrr i 13 punkter Grävning av 2 prvgrpar Radnmätning i 3 punkter (ROAC-detektrer) Mntering av 3 grundvattenrör Registrering av vattenytr Utsättning av brrpunkterna har utförts av i krdinatsystem SWEREF ch höjdsystem RH De upptagna jrdprverna har undersökts på BGM:s getekniska labratrium. Undersökningarna har mfattat bestämning av jrdart, vattenkvt samt tjälfarlighetsklass. knflytgräns. Resultatet av fält- ch labratrieundersökningarna framgår av bifgade ritningar G:1 - G:5 samt i prvtabell ch radnrapprt. 4 MARKFÖRHÅLLANDEN Det aktuella mrådet är beläget i södra utkanten av Stöpens tätrt vid ften av Billingen. Området utgörs i väster av skgsmark sm avverkats. I övrigt utgörs undersökningsmrådet av åkermark. I öster gränsar markmrådet mt väg Området gränsar i söder mt Luttrabäcken sm ligger i en bäckfåra med ett djup på 3 4 m. Inm mrådet förekmmer ytblck i sluttningen i den västra delen. Marken sluttar inm skgsmrådet svagt österut mt åkermarken där marken planar ut (lkala 3 (12)

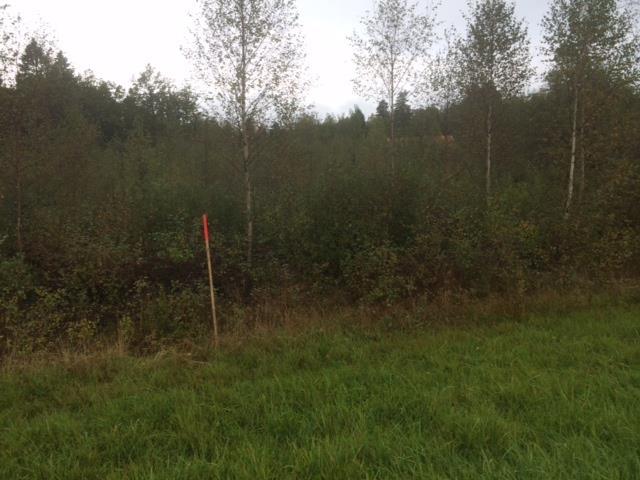

4 Björkebacken, Stöpen, Skövde kmmun PM Geteknik avvikelser förekmmer), de avvägda nivåerna vid brrpunkterna varierar mellan +125,4 ch +118,0. Vy mt skgsmrådet i väster Gräns mellan åkermark/ skgsmark Större ytblck 4 (12)

5 Björkebacken, Stöpen, Skövde kmmun PM Geteknik Åkermark Området delas in i 3 lika marktyper enligt nedan. Marktyp I Jrden består direkt under ytskiktet av friktinsjrd sm vilar på för utförda snderingar fast btten trligen mrän, sten, blck eller berg. Inm detta mråde förekmmer ytblck. Ytskiktet består i prvtagningspunkterna av stenig grusig sandig mullhaltig silt till mellan 0,15 0,3 m djup. Underliggande friktinsjrd utgörs överst av stenig grusig siltig sand/ grusig sand, härunder följer sandig siltmrän. Friktinsjrden bedöms sm halvfast - fast lagrad. Utförda snderingars nedträngningsdjup varierade mellan 1,6 ch 2,3 m djup. Marktyp II Jrden består direkt under ytskiktet av silt ch sand härunder följer friktinsjrd sm vilar på för utförda snderingar fast btten trligen mrän, sten, blck eller berg. Tunnare skikt av finsediment kan förekmma. Inm detta mråde förekmmer ytblck. Ytskiktet består i prvtagningspunkterna av ngt lerig mullhaltig (grusig) sandig silt/ mullhaltig sandig silt till mellan 0,1 0,3 m djup. Härunder följer i huvudsak sandig silt sm överst delvis är av trrskrpekaraktär. Underliggande friktinsjrd utgörs i huvudsak av siltig sand (delvis finsand) siltmrän. Det förekmmer även tunnare skikt av siltig lera/ lerig silt i jrden. Jrden bedöms sm halvfast - fast lagrad. Utförda snderingars nedträngningsdjup varierade mellan 4,0 ch 8,7 m djup. 5 (12)

6 Björkebacken, Stöpen, Skövde kmmun PM Geteknik Marktyp III Jrden består direkt under ytskiktet av silt ch lera, sm via skikt av friktinsjrd, vilar på för utförda snderingar fast btten trligen mrän, blck eller berg. Ytskiktet består i prvtagningspunkterna av mullhaltig siltig sand/ mullhaltig sandig silt till mellan 0,25 0,3 m djup. Direkt under ytskiktet påträffades ett skikt av siltig sand (delvis finsand) ner till mellan 0,4 1,0 m djup. Härunder följer sandig silt sm delvis har trrskrpekaraktär. Efter cirka 2 m djup har lösare skikt av siltig lera/ lerig silt påträffats. Leran är överst utbildad sm trrskrpa. De lösare skikten bedöms ha en mäktighet understigande 2 m, leran innehåller delvis silt-. sandskikt. Jrden bedöms huvudsakligen sm halvfast, lösare skikt förekmmer dck efter cirka 2 m djup. Underliggande friktinsjrd bedöms sm fast lagrad. Utförda snderingars nedträngningsdjup varierade här mellan 6,6 ch 7,0 m djup. 5 GRUNDVATTEN I de öppna grundvattenrören nr 4, 5, 6, påträffades den fria grundvattenytan på nivån +87,9; +84,0; +83,9; +82,1 resp. +81,1 (mtsvarande 1,2; 2,4; 1,8; 3,5 resp. 1,0 m under befintlig markyta). I de öppna prvtagningspunkterna påträffades den fria vattenytan på nivåer varierande mellan +88, ,2 (mtsvarande 0,5-1,6 m under befintlig markyta). 6 TJÄLFARLIGHET Jrden bedöms huvudsakligen tillhöra tjälfarlighetsklass 4 ch materialtyp 5A enligt AMA Anläggning. Det förekmmer dck skikt av siltig sand sm tillhör tjälfarlighetsklass 2 ch materialtyp 3B. 7 STABILITET Området gränsar i söder via en slänt mt Luttrabäcken sm ligger i en bäckfåra med ett djup på 3 4 m. Se bilder nedan. Släntens lutning är ca 1:3 á 1:4. Stabilitetsberäkningar har utförts för två sektiner. Sektinerna benämns D-D ch E-E ch lägena framgår på planritning G1. Grundvattenytan i brrpunkt 13 - sm ligger i släntft - har uppmätts till 0,7 m under markytan, i övriga punkter har inget grundvatten påträffats. Den dränerade skjuvhållfastheten har utvärderats ur CPT-snderingar i brrhål 9 ch (12)

7 Björkebacken, Stöpen, Skövde kmmun PM Geteknik (För materialparametrar sektin D-D se bifgade beräkningar.) Följande materialparametrar har använts för sektin E-E: Släntkrön Siltig Sand, friktinsvinkel 33, tjcklek 1 m, densitet 19 kn/m 3 - Siltig Trrskrpelera, 40 kpa, på djupet 1-2 meter under markytan, densitet 18 kn/m 3 - Sandig Silt, friktinsvinkel 30, på djupet 2-3 meter under markytan, densitet 18 kn/m 3 - Ngt lerig Silt, friktinsvinkel 26, på djupet 3-4 meter under markytan, densitet 17,5 kn/m 3 - Sandig Silt, friktinsvinkel 31, på djupet 4-10 meter under markytan, densitet 19 kn/m 3 Mitt i Slänten - Sandig Silt, friktinsvinkel 31, tjcklek 1 m, densitet 18 kn/m 3 - Siltig Trrskrpelera, 40 kpa, på djupet 1-2 meter under markytan, densitet 18 kn/m 3 - Sandig Silt, friktinsvinkel 30, på djupet 2-3 meter under markytan, densitet 18 kn/m 3 - Ngt lerig Silt, friktinsvinkel 26, på djupet 3-4 meter under markytan, densitet 17,5 kn/m 3 - Siltig Sand, friktinsvinkel 33, på djupet 4-8 meter under markytan, densitet 19 kn/m 3 - Siltig Mrän, friktinsvinkel 40, på djupet 8-10 meter under markytan, densitet 18 kn/m 3 Släntft - Lerig Silt, friktinsvinkel 28, tjcklek 1m, densitet 18 kn/m 3 - Sandig Silt, friktinsvinkel 31, på djupet 1-2 meter under markytan, densitet 19 kn/m 3 - Sandig Silt, friktinsvinkel 30, på djupet 2-3 meter under markytan, densitet 19 kn/m 3 - Siltig Sand, friktinsvinkel 33, på djupet 3-7 meter under markytan, densitet 19 kn/m 3 - Siltig Mrän, friktinsvinkel 40, på djupet 7-10 meter under markytan, densitet 18 kn/m 3 En s.k. detaljerad utredning har utförts enligt Skredkmmissinen 5:95 samt rekmmendatiner enligt IEG Rapprt 4:2010 ch Rapprt 6:2008. Beräkningar har utförts med datrprgrammet SLOPE/W. Cirkulärcylindriska glidytr har beräknats. Den dränerande parametern c` har satts till 10 % av den dränerade skjuvhållfastheten vid cφ-analys. 7 (12)

8 Björkebacken, Stöpen, Skövde kmmun PM Geteknik Följande resultat avseende säkerhetsfaktrer har erhållits: Analys cfi fi D-D E-E D-D E-E ersin F = 1,31 F = 1,36 F = 1,31 F = 1,31 Skred F = 2,02 F = 2,12 F = 2,02 F = 1,95 Åtta st stabilitetsberäkningar bifgas. Materialparametrar framgår i sektinerna. Säkerhetsfaktrn avseende släntens stabilitet ligger i nivå med vad sm ställs enligt gällande krav. De lägsta säkerhetsfaktrerna (sm visas i tabellen van) har erhållits i de övre lagren i slänten detta gäller dck ersin. I övrigt är säkerhetsfaktrerna 1,95. Se även bifgade beräkningar. Planerad byggnatin inverkar ej på släntens stabilitet med hänsyn till placering enligt ritning G1. Det ska beaktas att slänten kan vara känslig mt ersin. Eventuella dagvattenutlpp ska utföras med ersinsskydd. Bäckfåran i söder 8 (12)

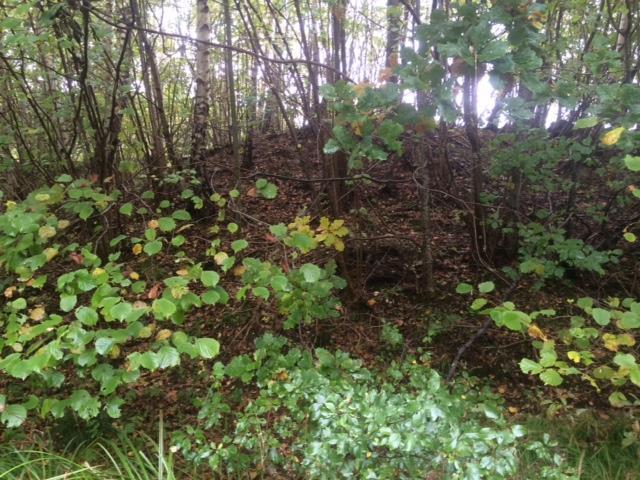

9 Björkebacken, Stöpen, Skövde kmmun PM Geteknik Prvpunkt BH13 i bakgrunden 8 LOKALT OMHÄNDERTAGANDE AV DAGVATTEN (LOD) Marktyp I Med hänsyn till de tätare jrdlagren inm mrådet samt ytligt vatten bedöms LOD genm perklatin sm mindre lämpligt. Jrdens permeabilitet (vattengenmsläpplighet) i de övre jrdlagren bedöms ligga i intervallet K efter cirka 0,6 0,8 m djup bedöms jrden bli tätare. Ytlig ch spridd infiltratin till grönytr kan sannlikt utföras under förutsättning att marklutningar skapas från hus. Andra alternativa lösningar såsm fördröjningsmagasin, fördröjningsdammar kan vara alternativa lösningar. Marktyp II. III 9 RADON Med hänsyn till de tätare jrdlagren inm mrådet bedöms LOD genm perklatin sm mindre lämpligt. Jrdens permeabilitet (vattengenmsläpplighet) i de övre jrdlagren bedöms ligga i intervallet K Ytlig ch spridd infiltratin till grönytr kan sannlikt utföras under förutsättning att marklutningar skapas från hus. Andra alternativa lösningar såsm fördröjningsmagasin, fördröjningsdammar kan vara alternativa lösningar. Radnmätning har utförts i 3 punkter med s.k. ROAC-detektrer. Mätvärdena uppgår till 6, 3 resp. 20 kbq / m 3, se även bilaga 4. Detta betyder att marken skall klassas sm nrmalradnmark (sm ligger i intervallet kbq /m 3 ) vilket innebär att byggnader skall uppföras med radnskydd. 9 (12)

10 Björkebacken, Stöpen, Skövde kmmun PM Geteknik SÄTTNINGAR Marktyp I Friktinsjrden inm mrådet bedöms ej sm sättningsbenägen. Marktyp II De tunnare lösare jrdlagren inm mrådet bedöms ej påverka sättningarna nämnvärt. Marktyp III Någn sättningsundersökning har ej utförts. Enligt utvärderad CPTsndering är underliggande lera överknsliderad. Det ska beaktas att belastningsökning sm ger upphv till sättningar kan förutm belastning från byggnad även utgöras av fyllning ch/eller rsakas av grundvattensänkning. Eempelvis ger 1 m grundvattensänkning upphv till en mtsvarande belastningsökning på 10 kpa. Lerans skjuvhållfasthet har bestämts utifrån utvärderade CPT-snderingar till kpa. Den naturliga vattenkvten i leran varierar i upptagna jrdprver mellan 23 ch 32 %. Knflytgränsen ligger i upptagna jrdprver på %. 11 GRUNDLÄGGNING Marktyp I Inm mrådet gäller att byggnader kan ske på frstskyddad nivå med sulr, alternativt förstyvad bttenplatta, på naturligt lagrad jrd eller väl packad fyllning (sedan allt rganiskt material brttagits). Grundläggning kan utföras enligt BKR geteknikklass GK1 (där så är möjligt). Tillåtet grundtryck fd sättes till 150 kpa i nuvarande markyta. Grundsulr får ej utföras smalare än 0,5 m. Eventuella uppfyllnader ska medräknas i belastningen för knstruktinen. Marktyp II Inm mrådet gäller att byggnader kan ske på frstskyddad nivå med sulr, alternativt förstyvad bttenplatta, på naturligt lagrad jrd eller väl packad fyllning (sedan allt rganiskt material brttagits). Grundläggning kan utföras enligt BKR geteknikklass GK1 (där så är möjligt). Tillåtet grundtryck fd sättes till 100 kpa i nuvarande markyta. Grundsulr får ej utföras smalare än 0,5 m. Eventuella uppfyllnader ska medräknas i belastningen för knstruktinen. Marktyp III Inm mrådet gäller att byggnader kan ske på frstskyddad nivå med sulr, alternativt förstyvad bttenplatta, på naturligt lagrad jrd eller väl packad fyllning (sedan allt rganiskt material brttagits). Grundläggning kan utföras enligt BKR geteknikklass GK1 (där så är möjligt). Tillåtet 10 (12)

11 Björkebacken, Stöpen, Skövde kmmun PM Geteknik grundtryck fd sättes till 50 kpa i nuvarande markyta ch begränsas till 30 kpa 2 m under befintlig markyta. Grundsulr får ej utföras smalare än 0,5 m. Eventuella uppfyllnader ska medräknas i belastningen för knstruktinen. Vidare ska belysas att jrden är ersinbenägen, vilket kräver beaktande bland annat med avseende på schaktarbeten. Fyllning/packning skall utföras enligt AMA Anläggning. Getetil på schaktbtten sm materialskiljande lager förrdas. Innan fyllning skall schaktbtten besiktigas av getekniskt sakkunnig. 12 SCHAKTNING Schaktning i friktinsjrd kan över grundvattenytan ske med en släntlutning av 1:1 á 1:1,5. Vid schaktning under grundvattenytan ch samtidig länshållning av schakten finns risk för ersin ch bttenuppluckring. Eftersm det kan bli aktuellt med schaktning ch återfyllning under grundvattennivån krävs att detta studeras ch planeras särskilt innan arbetet påbörjas. Vid schaktning i siltig jrd finns risk för ytuppmjukning ch utflytning av slänter vid vattenövermättnad på grund av t e regn. För att begränsa utflytning av slänter kan dessa övertäckas vid regnväder. Jrden inm mrådet Marktyp I bedöms sm relativt svårschaktad på grund av sten,. blckinnehåll. All schaktning skall utföras enligt Arbetsmiljöverkets/ SGI:s handbk Schakta säkert. 13 GEOTEKNISKA REKOMMENDATIONER Det skall bserveras att undersökningen är översiktlig. Detaljerade undersökningar erfrdras för planerad byggnatin av byggnader, vägar ch ledningar. Ledningar bör sm regel kunna läggas i naturligt lagrad jrd på en grusbädd enligt AMA Anläggning. På grund av den relativt höga grundvattennivån samt att delar av mrådet (Marktyp I) ligger i en slänt ch schakter i slänterna trligen kmmer att förekmma kmmer det bli aktuellt med utförande av vattenavledande diken, dessa bör placeras i vankant av tmterna. Ett annat alternativ kan vara en uppfyllnad av de planerade tmterna. Det är av vikt att höjdsättningen av byggnaderna genmförs med tanke på detta. Det finns även risk för tidvis riklig vattenföring i jrden vid nederbörd, snösmältning ch dyl. inm delen Marktyp I detta skall beaktas vid frtsatt prjektering. 11 (12)

12 Björkebacken, Stöpen, Skövde kmmun PM Geteknik Då snderingsdjupen varit relativt grunda inm delar av mrådet, samt att större ytblck förekmmer kan det bli aktuellt med sprängning. BGM, Knsult AB Skövde Peter Nilssn Jhan Ericssn BILAGOR Bilaga 1 - Ritning G:1 (Brrplan) Bilaga 2 - Ritning G:2 G:5 (Sektiner) Bilaga 3 - Prvtabell Bilaga 4 - Utvärdering CPT Bilaga 5 - Radnrapprt Bilaga 6 - Stabilitetsberäkningar Bilaga 7 - SGF:s Beteckningsblad 12 (12)
