1 Dataproduktspecifikation Transportnät för kartografiska Version 1.0

2 Ändringsförteckning Fastställd version Dokumentdatum Ändring Namn Version 1.0 är det första versionen av dokumentet Jenny RassmusRassmus Jenny, UHvädf Dataproduktspecifikation - Transportnät för kartografiska Utgivare: Trafikverket Kontakt: geografisk.information@trafikverket.se Distributör: Trafikverket, Röda vägen 1, Borlänge, telefon:

3 Innehåll 1 Översikt Kortfattad beskrivning av dataprodukten Innehåll i dataprodukten Syftet med dataprodukten Kunders användning av dataprodukten Omfattning i tid och rum Referenser till aktuella standarder, ramverk och dylikt Gemensamma standarder, ramverk och dylikt Specifika standarder, ramverk och dylikt Termer, begrepp och förkortningar Produktspecifikationens omfattning Identifiering av dataprodukten Dataproduktens innehåll och struktur Dataproduktens uppbyggnad (modell) Objekttyp Kartografiskt vägnät Objekttyp Kartografiskt järnvägsnät Definition för datakatalog Objekttyp järnvägsnät Objekttyp vägnät Referenssystem Krav på datakvalitet Kvalitetsklasser Krav på dataprodukten Mått samt definitioner Metadata Datafångst Datakällor Initiala datakällor Datakällor för ajourhållning Krav på spårbarhet Underhåll av dataprodukten Tillhandahållande av dataprodukten Tillhandahållandesätt

4 10.2 Tillhandahållandeformat Information om begränsningar Datakvalitetsdeklaration Kvalitetsstyrning av produktionsprocessen Uppföljning av kravuppfyllelse Redovisning av spårbarhet Övrig information

5 1 Översikt 1.1 Kortfattad beskrivning av dataprodukten Innehåll i dataprodukten Transportnät för kartografiska är en förädlad dataprodukt som omfattar 2 objekttyper en för vägnätet och en för järnvägsnätet. Objekttyperna genereras utifrån ett antal redan existerande dataprodukter för väg- respektive järnvägsnät. De dataprodukter som ingår från den nationella järnvägsdatabasen (NJDB) är: Infrastrukturförvaltare, Järnvägsbro, Spår Huvud/Sido, Spår Upp/Ned/Enkel, Tunnel samt Status järnvägsnät. Övrig järnvägsdataprodukt som ingår är Trafikverkets spåranläggning. Järnvägsnätet i NJDB omfattar alla spåranläggningar som förvaltas av infrastrukturförvaltare och spårinnehavare som har tillstånd från Transportstyrelsen. I dagsläget omfattar NJDB inte tunnelbana och spårväg. De dataprodukter som ingår från den nationella vägdatabasen (NVDB) är: Funktionell vägklass, Vägtrafiknät, Vägnummer, Gatunamn, Övrigt vägnamn samt Bro och tunnel. Övriga vägdataprodukter som ingår är Vägkategori och Vägtyp. Vägnätet i NVDB omfattar vägar, gator, torg och andra leder eller platser som allmänt används för trafik med motorfordon. Traktorvägar ingår i allmänhet inte. Dessutom omfattas vägar som är avsedda för cykeltrafik. Utöver det kan vägar avsedda för gångtrafik ingå. Färjeleder för biltrafik klassas som bilnät medan färjeleder som inte tar bilar men kan ta cyklar klassas som cykelnät. Objekt med identisk attributuppsättning är aggregerade inom objekttypen för att åstadkomma mer sammanhängande linjer som underlättar kartografisk representation. I övrigt är objekt inte generaliserade med avseende på geometrin Syftet med dataprodukten Dataprodukten är avsedd för allmängiltig kartografisk representation av väg- och järnvägsnät i olika skalor på t.ex. topografiska kartor. Det finns inga enskilda väg- eller järnvägsdataprodukter som är möjliga att använda direkt för att representera vägar och järnvägar på ett sätt som motsvarar en normal representation i topografiska kartor. Med normal representation i topografiska kartor avses t.ex. sådant som någon form av hierarkisk indelning av vägar och järnvägar, att tunnlar och underfarter framgår samt att olika typer av nät (t.ex. cykelnät och bilnät) kan urskiljas. Dataprodukten ska även kunna tillgodose behov av urval för olika skalor. Dataprodukten är inte lämplig som underlag för vägnummeretiketter eftersom att dataprodukten endast innehåller vägnummer för värdvägar. Vägnummer för gästvägar ingår inte 1. Däremot kan dataprodukten användas som underlag för gatunamn. 1 Begreppen värdväg och gästväg används när det finns flera vägnummer på samma sträcka. Om det finns flera vägnummer på en och samma sträcka är grundregeln att det lägsta vägnumret är värd. Om något av vägnumren är europaväg eller riksväg skall dock detta vägnummer vara värd, oavsett om det är det lägsta vägnumret. Om det finns flera europavägar på samma sträcka skall det lägsta numret vara värd. 5

6 1.2 Kunders användning av dataprodukten Här följer ett antal exempel på användning av produkten uppdelad på olika typer av kunder. Kund Exempel på användning Interna kunder Externa kunder kartproduktion kartproduktion Omfattning i tid och rum Typ av avgränsning Avgränsning Ev. förtydligande Avgränsning i data samt Geografisk utsträckning Sverige Dataprodukten ska finnas och ajourhållas på det väg- och järnvägsnät som omfattas av den nationella vägdatabasen och den nationella järnvägsdatabasen. Omfattning i tid (Tidsperiod) Dataprodukten innehåller enbart aktuella data. 1.3 Referenser till aktuella standarder, ramverk och dylikt Gemensamma standarder, ramverk och dylikt Ref # Dokumentnamn Dokumentnummer Kommentar #1 Geographic Information Data Product Specification SS-ISO 19131:2008 Specifikationen ansluter till denna standard #2 Geographic information - Data quality SS -ISO Specifikationen ansluter till denna standard #3 Geographic information - Metadata SS-ISO 19115: 2003 För betydelsen av ordet metadata #4 Geodata Nationell metadataprofil Specifikation och vägledning SS-EN ISO 19115:2005-geodata.se Version SIS/TK 489 N247 #5 Nationella metadatakatalogen för geodata ej relevant dataexplorer/ 6

7 1.3.2 Specifika standarder, ramverk och dylikt Ref # Dokumentnamn Dokumentnummer Kommentar #101 Dataproduktspecifikation - Det svenska vägnätet #102 Dataproduktspecifikation Det svenska järnvägsnätet Gällande version Gällande version Specifikation för järnvägsreferensnätet #103 Översikt Vägdata Gällande version #104 Vägdata - Termer, begrepp och förkortningar #105 Dataproduktspecifikationer för de dataprodukter som ligger till grund för dataprodukten. #106 Datakataloger för väg- och järnvägsdata (bandata). Gällande version Gällande versioner Termer, begrepp och förkortningar För termer, begrepp och definitioner se referens # Produktspecifikationens omfattning Dataproduktspecifikationen omfattar den rubricerade förädlade dataprodukten. De enskilda underliggande dataprodukterna beskrivs i respektive dataproduktspecifikation, referens #105. De underliggande dataprodukten är kopplade till de nationella referensnäten för väg respektive järnväg, se referens #101 och #102. Vissa av de underliggande dataprodukterna omfattar enbart statlig väg eller järnväg. 3 Identifiering av dataprodukten Titel Transportnät för kartografiska Ev. alternativa namn Kartografiskt järnvägsnät och vägnät Sammanfattning Transportnät för kartografiska är en förädlad dataprodukt som omfattar 2 objekttyper en för vägnätet och en för järnvägsnätet. Objekttyperna genereras utifrån ett antal redan existerande dataprodukter för väg- respektive järnvägsnät. De dataprodukter som ingår från den nationella järnvägsdatabasen (NJDB) är: Infrastrukturförvaltare, Järnvägsbro, Spår Huvud/Sido, Spår Upp/Ned/Enkel, Tunnel samt Status järnvägsnät. Övrig järnvägsdataprodukt som ingår är Trafikverkets spåranläggning. Järnvägsnätet i NJDB omfattar alla spåranläggningar som förvaltas av infrastrukturförvaltare och spårinnehavare som har tillstånd från Transportstyrelsen. I dagsläget omfattar NJDB inte tunnelbana och spårväg. De dataprodukter som ingår från den nationella vägdatabasen (NVDB) är: Funktionell vägklass, Vägtrafiknät, Vägnummer, Gatunamn, Övrigt vägnamn 7

8 samt Bro och tunnel. Övriga vägdataprodukter som ingår är Vägkategori och Vägtyp. Vägnätet i NVDB omfattar vägar, gator, torg och andra leder eller platser som allmänt används för trafik med motorfordon. Traktorvägar ingår i allmänhet inte. Dessutom omfattas vägar som är avsedda för cykeltrafik. Utöver det kan vägar avsedda för gångtrafik ingå. Färjeleder för biltrafik klassas som bilnät medan färjeleder som inte tar bilar men kan ta cyklar klassas som cykelnät. Objekt med identisk attributuppsättning är aggregerade inom objekttypen för att åstadkomma mer sammanhängande linjer som underlättar kartografisk representation. I övrigt är objekt inte generaliserade med avseende på geometrin. Syfte med produkten Dataprodukten är avsedd för allmängiltig kartografisk representation av vägoch järnvägsnät i olika skalor på t.ex. topografiska kartor. Det finns inga enskilda väg- eller järnvägsdataprodukter som är möjliga att använda direkt för att representera vägar och järnvägar på ett sätt som motsvarar en normal representation i topografiska kartor. Med normal representation i topografiska kartor avses t.ex. sådant som någon form av hierarkisk indelning av vägar och järnvägar, att tunnlar och underfarter framgår samt att olika typer av nät (t.ex. cykelnät och bilnät) kan urskiljas. Dataprodukten ska även kunna tillgodose behov av urval för olika skalor. Dataprodukten är inte lämplig som underlag för vägnummeretiketter eftersom att dataprodukten endast innehåller vägnummer för värdvägar. Vägnummer för gästvägar ingår inte. Däremot kan dataprodukten användas som underlag för gatunamn. Geometrisk representation Vektor Ämnesområde GEMET INSPIRE themes, version 1.0: Transportnät Klicka här för att ange text. Initiativ: Öppna data Geografisk utsträckning Sverige Dataproduktens innehåll och struktur 4.1 Dataproduktens uppbyggnad (modell) Dataprodukter beskrivs genom att de ges en utbredning med koppling till vägnätet eller järnvägsnätet samt en eller flera attributtyper. Dataprodukter knyts till ett nät för att de ska kunna 8

9 behandlas på ett enhetligt sätt i förhållande till dels varandra, dels till själva nätet. Förädlade dataprodukter innebär att 1 eller flera dataprodukter har bearbetats. Rubricerad dataprodukt omfattar två objekttyper: Kartografiskt järnvägsnät och Kartografiskt vägnät Objekttyp Kartografiskt vägnät Objekttypen är en kombination av ett antal underliggande nationella och statliga vägdataprodukter där linjesegment med samma attributuppsättning är aggregerade till längre sammanhängande linjer för att underlätta kartografisk representation. I övrigt är objekt inte generaliserade med avseende på geometrin. Bilderna nedan illustrerar en kartografisk representation av objekttypen för olika skalor. Figur 1. Vägnät i ungefärlig skala 1:

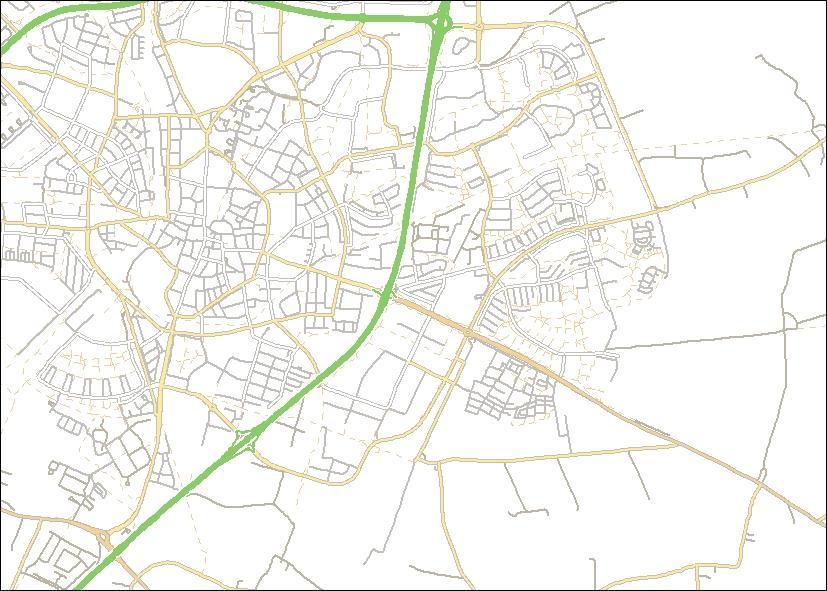

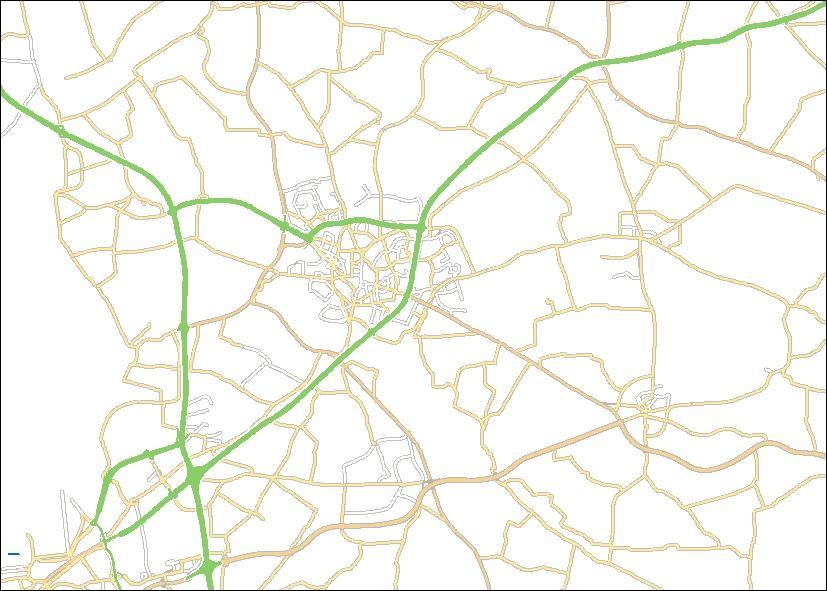

10 Figur 2. Vägnät i ungefärlig skala 1: Figur 3. Vägnät i ungefärlig skala 1:

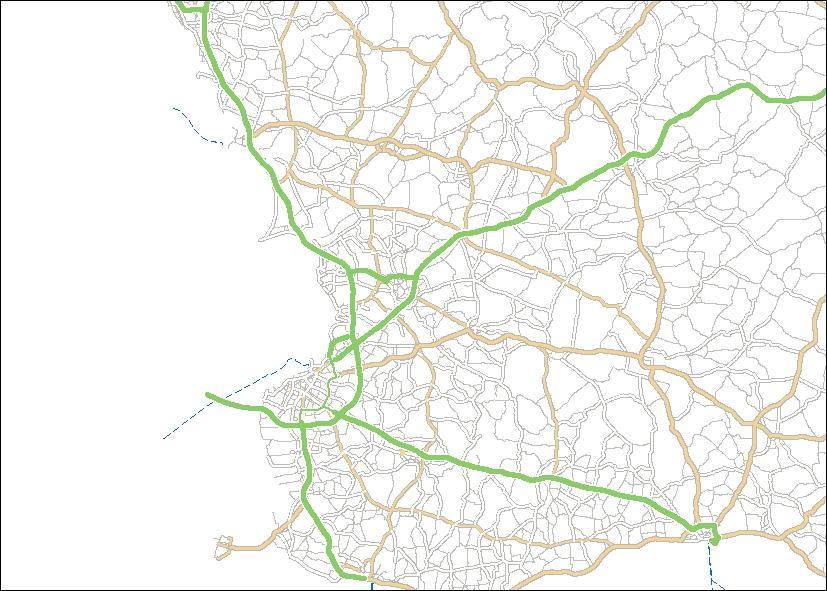

11 Figur 4. Vägnät i ungefärlig skala 1: Figur 5. Vägnät i ungefärlig skala 1:

12 Figur 6. Vägnät i ungefärlig skala 1: Objekttyp Kartografiskt järnvägsnät Objekttypen är en kombination av ett antal underliggande nationella och statliga järnvägsdataprodukter där linjesegment med samma attributuppsättning är aggregerade till längre sammanhängande linjer för att underlätta kartografisk representation. I övrigt är objekt inte generaliserade med avseende på geometrin. Bilderna nedan illustrerar en kartografisk representation av objekttypen för olika skalor. 12

13 Figur 7. Järnvägsnät i ungefärlig skala 1: Figur 8. Järnvägsnät i ungefärlig skala 1:

14 Figur 9. Järnvägsnät i ungefärlig skala 1: Figur 10. Järnvägsnät i ungefärlig skala 1:

15 Figur 11. Järnvägsnät i ungefärlig skala 1: Figur 12. Järnvägsnät i ungefärlig skala 1:

16 4.2 Definition för datakatalog Objekttyp järnvägsnät Attributnamn;Alias Attributnamn shapeformat Definition Datatyp Antal tecken Värdemängd IndKo_10089; El Elektrifiering/IndKod Text 10 AC15-16 Elektrifiering/IndKod Anger om bandel är elektrifierad eller inte samt typ av elektrifiering. AC25-50 DC-1,5kV DC-3kV DC-750V DC-FR annan ej el IndKo_10299; InfraForv Infrastrukturförvaltare/IndKod. Text 10 Ex: Infrastrukturförvaltare/Ind Kod Kommunal förvaltare anges med kommunkod. TRV, Outokomp, 1480 IndKo_10129; Spår Huvud/Sido/IndKod Spar Spår Huvud/Sido/IndKod Anger om länk tillhör huvud- eller sidospår Text 10 ahsp: Avvikande huvudspår nhsp: Normalhuvudspår ssp: Sidospår tågspår: Tågspår (används inte på TRV spår) är benämningen av huvudspår enligt den äldre trafiksäkerhetsföreskriften SÄO

17 Attributnamn;Alias Attributnamn shapeformat Definition Datatyp Antal tecken Värdemängd IndKo_10259; Spår Upp/Ned/Enkel/IndKod SparUNE Spår Upp/Ned/Enkel/IndKod Anger om spår är av typen upp-, ned- eller enkelspår med eventuellt tillägg i form av numrering och riktning. Text 10 Fritext: Ex: U U1S U: Uppspår N: Nedspår E: Enkelspår Tillägg S: Södergående Tillägg N: Norrgående IndKo_11420; Trafikverkets spåranläggning/indkod TRV_spar Trafikverkets spåranläggning/indkod Anger vad TRV förvaltar samt vilka spår som kan trafikeras. Text 10 jvgskola: Järnvägsskolan utbildningsverksamhet museum: Sveriges Järnvägsmuseum otrafik.: Ej i trafik prod: Produktionsspår produth: Produktionsspår uthyrt stomjvg: Stomjärnväg övr.jvg: Övrig järnväg Tunnel_201; Tunnel förekomst Tunnel Tunnel_201 Anger förekomst av tunnel. Heltal 1: tunnel 17

18 Attributnamn;Alias Attributnamn shapeformat Definition Datatyp Antal tecken Värdemängd Status; Status Status Status Text 10 Avstängd: Avser en temporär avstängning men minimum 1 år Ejunderh: Underhåll upphört Nedlagd Planerad Rivet: Spåret upprivet Öppen: Öppen för trafik Objekttyp vägnät Attributnamn;Alias Attributnamn shapeformat Definition Datatyp Antal tecken Värdemängd 2 Klass_181; Funktionell vägklass/klass FunkVagklass En klassificering baserad på hur viktig en väg är för det totala vägnätets förbindelsemöjligheter. Heltal Se datakatalog för nationell vägdata: Funktionell vägklass/klass. Klass 0 är de viktigaste vägarna, klass 9 är de minst viktiga vägarna. Vagtr_474; Vägtrafiknät/Nättyp Nattyp Beskriver huvudsakligt trafikslag som trafikerar nätet, t.ex. bil, cykel, gång. Heltal Se datakatalog för nationell vägdata: Vägtrafiknät/Nättyp Farjeled; Färjeled Farjeled Vägförbindelse över vattendrag med fartyg (vägfärja). Kan vara allmän (avgiftsfri) eller enskild. Heltal Se datakatalog för nationell vägdata: Färjeled 2 Datakataloger se ref #106 18

19 Attributnamn;Alias Attributnamn shapeformat Definition vagty_41;vägtyp/typ Vagtyp Trafikverkets typning av vägar enligt överenskomna krav från verksamheten. konst_190; Bro och tunnel/konstruktion BroTunnel Konstruktioner som tillåter trafik över eller under vattendrag, dalgångar, vägar, byggnader, järnvägar och cykelvägar eller genom berg eller jord. Namn_130;Gatunamn Gatunamn Officiellt adressbildande namn på gatan. Namn_132;Övrigt vägnamn Vagha_6;Väghållare/Väg hållartyp vagka_40; Vägkategori/kategori VN_Huvudnummer; Huvudnummer VN_Undernummer; Undernummer OvrVagnamn VagHallare VagKat VN_huvudnr VN_undernr Ej adressbildande identifikation av vägen. Den typ av organisation som är ansvarig för väghållningen. Trafikverkets indelning för det statliga vägnätets betydelse för det nationella behovet av transporter. Vägens nummer enligt den länsvisa sammanställningen över allmänna vägar eller enligt särskilt beslut hos Länsstyrelsen. Endast vägnummer för värdväg omfattas av dataprodukten. Vägens undernummer enligt den länsvisa sammanställningen över allmänna vägar. Datatyp Heltal Heltal Antal tecken Text 2000 Fritext Text 2000 Fritext Heltal Heltal Heltal Heltal Värdemängd 2 Se datakatalog för statliga vägdata: Vägtyp/typ Se datakatalog för nationell vägdata: Bro och tunnel/konstruktion Se datakatalog för nationell vägdata: Väghållare/Väghållartyp Se datakatalog för statliga vägdata: Vägkategori/kategori Se datakatalog för nationell vägdata: Vägnummer Se datakatalog för nationell vägdata: Vägnummer 19

20 Attributnamn;Alias VN_Europavag; Europaväg Attributnamn shapeformat Definition Datatyp VN_Evag Anger om vägen är europaväg. Boole an (Helta l) VN_Role; ROLE VN_role Länkroll för vägnummer. Länkroll beskriver ett vägavsnitts roll. Syskonlänkar används när en väg har skilda körbanor. Gren används för förbindelsevägar, t.ex. avfartsramper eller delar av en cirkulationsplats. 3 Gatunamn_Role; ROLE GN_role Länkroll för gatunamn. Länkroll beskriver ett vägavsnitts roll. Syskonlänkar används när en väg har skilda körbanor. Gren används för förbindelsevägar, t.ex. avfartsramper eller delar av en cirkulationsplats. 4 Heltal Heltal Antal tecken Värdemängd 2 Se datakatalog för nationell vägdata: Vägnummer 1: Normal 2: Syskon fram 3: Syskon bak 4: Gren 1: Normal 2: Syskon fram 3: Syskon bak 4: Gren 3 TDOK 2013: TDOK 2013:

21 5 Referenssystem Rumsligt referenssystem Beskrivning Plan SWEREF 99TM (EPSG: 3006) Höjd Temporalt referenssystem 6 Krav på datakvalitet 6.1 Kvalitetsklasser Kvalitetsklasser tillämpas inte för rubricerad dataprodukt. För kvalitetsklasser gällande de dataprodukter som används för att uppdatera dataprodukten, se respektive underliggande dataproduktspecifikation ref # Krav på dataprodukten Krav på aktualitet Aktualitet vid ajourhållning Nivå för godkännande 5 % Kravet vid ajourhållning av är att uppdateringsintervallet inte överstiger 30 dagar. 6.3 Mått samt definitioner Mått samt definitioner för de datakvalitetselement som används är enligt SS -ISO , referens #2. 7 Metadata Metadata ska ge information om dataprodukten så att man ska kunna hitta vilka data som finns samt kunna utvärdera om dataprodukten kan användas i den egna verksamheten. Det är i metadata som information om uppföljningar och kontroller anges, i dataproduktspecifikationen anges bara kvalitetskraven. Metadata för de produkter som omfattas av geodatasamverkan eller Inspire är publicerade i den nationella geodataportalen som är tillgänglig via Metadata för produkter som inte omfattas av geodatasamverkan eller Inspire kan också vara publicerade i den nationella geodataportalen. All metadata är framtagen enligt den Nationella metadataprofilen, referens #4.

22 8 Datafångst 8.1 Datakällor De objekttyper som omfattas av dataprodukten Transportnät för kartografi ajourhålls genom en bearbetning av ett antal redan existerande dataprodukter Initiala datakällor Datakällor för ajourhållning De dataprodukter som ligger till grund för rubricerad dataprodukt ajourhålls i Baninformationssystemet BIS och NDVB teknisk lösning. BIS är det system där såväl referensnät för järnväg som nationella och statliga dataprodukter kopplade till referensnätet ajourhålls. Den nationella järnvägsdatabasen (NJDB) omfattas av denna hantering. NVDB teknisk lösning är det system där såväl referensnät för väg som nationella och statliga dataprodukter kopplade till referensnätet ajourhålls. Den nationella vägdatabasen (NVDB) omfattas av denna hantering. 8.2 Krav på spårbarhet Det finns idag inga krav på spårbarhet för rubricerad dataprodukt. 9 Underhåll av dataprodukten Ajourhållning av produkten sker Månadsvis Eventuell anmärkning Klicka här för att ange text. Eventuella avvikelser rapporteras till geografisk.information@trafikverket.se. 10 Tillhandahållande av dataprodukten 10.1 Tillhandahållandesätt Tillgång till data för användare utanför Trafikverket ges via Trafikverkets tillhandahållandetjänst för data Lastkajen. Dataprodukten kan även ingå i tjänster (t.ex. wms) publicerade av Trafikverket. För information om vilka tjänster där dataprodukten ingår helt eller delvis, se metadata i den nationella geodataportalen, ref #5. Dataprodukten tillhandahålls även i Trafikverkets interna geodatabasmiljö Tillhandahållandeformat Data kan levereras i följande filformat: Format Version Kommentar ESRI Shape Ett filformat som idag får anses vara branschstandard. Fungerar i flertalet GIS-verktyg. Version anges inte då bakåtkompatibilitet alltid finns. ArcGIS server Gäller endast åtkomst inom Trafikverkets nätverk. 22

23 10.3 Information om begränsningar Dataprodukten ingår i Trafikverkets öppna data. För information om licensform se metadata i den nationella geodataportalen, ref #5. 11 Datakvalitetsdeklaration 11.1 Kvalitetsstyrning av produktionsprocessen 11.2 Uppföljning av kravuppfyllelse 11.3 Redovisning av spårbarhet 12 Övrig information 23
