1 Metallanalys i salthaltigt vatten En studie i spektrala och icke-spektrala interferenser Lisa Rölin Examensarbete Civilingenjör Teknisk Naturvetenskaplig Kemi, 30 hp Rapport godkänd: Juni 2012 Handledare: Åsa Benckert, Umeå Energi Erik Björn, Umeå Universitet

2

3 Sammanfattning Examensarbetet har utförts vid Umeå Energi AB (UEAB). UEAB är ett kommunalägt företag med 283 anställda (2012). Företaget arbetar med fem affärsområden: värme, elnät, elhandel, UmeNet och sol, vind och vatten. Detta arbete är utfört under affärsområde värme och behandlar frågeställningar kring metallanalyser i processvatten vid kraftvärmeverk Dåva 1. Vatten från Ume älv används i anläggningen som kylvatten i pannan och i rökgasreningen. Efter vattnet passerat igenom processen renas det i en omfattande vattenrening innan det återgår till älven. Metaller och salter tillförs vattnet i rökgasreningen och avlägsnas sedan i vattenreningen. Reningen består av ett antal steg; textilfilter som tar bort bland annat aska och dioxiner, fällning av metaller med hjälp av ph höjningar och fällningsmedel samt skrubbrar för att rena vattnet från svavel och ammoniak. Utfällningarna binds med flockningsmedel och tillåts sedimentera, slammet deponeras. På kraftvärmeanläggningarna föreligger miljökrav som innefattar utsläppen av NO x (NO 2), kvicksilver, kadmium samt ammoniak till luft och metallhalter och ph i utgående vatten. Detta ligger till grund för det genomförda arbetet. I det renade processvatten analyseras bland annat halterna kvicksilver, kadmium, tallium, krom, nickel, koppar, bly, zink, kobolt och arsenik. Detta för att garantera att UEAB håller sig inom EUs miljöregler för avfallsförbränning. UEAB skickar sina prover till ett externt laboratorium för kvantifiering. Under åren har UEAB haft problem med varierande mätresultat som till och från överstigit gränsvärdena. Detta arbete syftar till att (i) utreda potentiella bakomliggande problem som kan vara en förklaring till de varierande mätvärdena (ii) kartlägga de spektrala och icke-spektrala interferenser kopplade till analys av salthaltigt processvattnet samt (iii) diskutera lämpliga analysmetoder som kan användas. Vattnet innehåller stora mängder salt, till största delen i form av kalciumklorid (CaCl 2). De försök som genomfördes under projektets gång visade att höga salthalter är en potentiell bidragande faktor till de förhöjda mätresultaten för metaller på grund av polyatomära joner som orsakar spektrala interferenser. Analyserna genomfördes med Inductively Coupled Plasma Quadropole Mass Spectrometry (ICP-QMS) vid Umeå Universitet med syfte att kartlägga spektrala interferenser men även undersöka huruvida eventuella föroreningar som tillförs vattnet från vattenreningskemikalierna påverkar slutresultaten. Resultaten visade att vattenreningskemikalierna i stort är fria från föroreningar. Kalk visades vara den mest förorenade kemikalien, föroreningarna bestod i störst utsträckning av zink, bly och kobolt. Kalk är den vattenreningskemikalien som tillsätts i störst utsträckning men trots detta bedöms inte föroreningarna ha någon allvarlig inverkan på slutkoncentrationerna i vattnet då reningen är så pass effektiv. Kalcium och klor bildar enligt teorin ett antal polyatomära joner i plasma. De spektrala interferenser som framkom vid genomförda experiment är framförallt 37 Cl 16 O på 52 Cr, 44 Ca 16 O 1 H på 61 Ni och 40 Ar 35 Cl på 75 Ar. Det är svåra interferenser att undvika och kräver instrument med hög spektral upplösning eller förbehandlingsmetoder. I

4 II

5 Abstract This thesis was carried out at Umeå Energi AB (UEAB) which is a municipal owned company with 283 employees (2012). The company has five different branches: heat, electricity, UmeNet and renewable energy sources. Heat is the largest division with a number of plants located throughout the municipality. Dåva 1 and Dåva 2 are two combined heat and power plants located just outside Umeå. Waste is combusted in the plants to generate district heating and electricity. The fuel consists of food waste, commercial waste and biomass fuel. Water from Dåva 1 is the subject for this thesis. UEAB takes water from Ume älv and use as cooling water and in other steps in the process. Before it is brought into the plant the water is cleaned by osmosis to reduce the amount of impurities. The water is used to cool the boiler but also in the fuel gas purification. Metals, heavy metals and salt are inferred to the water from the fuel gas purification step. These elements must be reduced before the water can return to its percipient. This is done by a thorough water purification which removes ash, metals, heavy metals dioxins, ammonia and sulfates. The purification consists of a number of steps including filters to remove ash and dioxins, precipitation of metals due to a raise in ph, scrubbers and sedimentation. Power plants are strongly regulated from various panels regarding emissions of NO x (NO 2), mercury, cadmium and ammonium to water and air The water leaving Dåva 1 is analyzed for mercury, cadmium, thallium, chromium, nickel, copper, lead, zinc, cobalt and arsenic among other. This is done in order to ensure that the emissions are within the approved range. UEAB sends the water samples to an external laboratory for quantification. Throughout the years UEAB has dealt with shifting results in metal concentrations in the outgoing process water. This report aims to (i) investigate underlying problems which may help to understand the varying concentrations (ii) map spectral and nonspectral interferences coupled with analysis in salty water and (iii) discuss suitable method for analysis. The water contains large amounts of salts mainly as calcium chloride (CaCl 2). This has proven to be a large contributing factor to the enhanced metal concentration values due to polyatomic ions formed in the matrix and plasma due to spectral interferences. Experiments were made to empirically determine this statement using an Inductively Coupled Plasma Quadropole Mass Spectrometry (ICP-QMS) at Umeå University. Results showed that interfering polyatomic ions were formed in the plasma and cause spectral interference which leads to high Background Equivalent Concentration values (BEC). BEC values stands for the corresponding concentration analyte which is detected as interference in µg/l process water. Since the matrix mainly consist of calcium and chloride there was no surprise that the resulting BEC values for isotopes with interfering mass with polyatomic ions including these elements were high. Matrix: Process water Element Interfering ions Source BEC [µg/l] 52 Cr 40 Ar 12 C, 35 Cl 16 O 1 H Plasma, Carbon, Chloride 3,73 53 Cr 37 Cl 16 O Chloride Co 40 Ar 19 F, 36 Ar 23 Na, 40 Ca 16 O Plasma, Calcium 58 Ni 23 Na 35 Cl, 42 Ca 16 O Chloride, Calcium 33,5 III

6 60 Ni 23 Na 37 Cl, 44 Ca 16 O Chloride, Calcium Ni 44 Ca 16 O 1 H Calcium Ni 38 Ar 24 Mg Plasma 13,0 63 Cu 40 Ar 23 Na, 31 P 16 O 16 O Plasma 1,36 65 Cu 40 Ar 25 Mg Plasma 9,22 64 Zn 32 S 16 O 16 O, 32 S 32 S, 40 Ar 24 Mg Sulfur, Plasma 38,1 66 Zn 40 Ar 26 Mg, 32 S 34 S Plasma, Sulfur 4,30 67 Zn 40 Ar 27 Al, 35 Cl 16 O 16 O Plasma, Chloride 14,75 68 Zn 40 Ar 28 Si Plasma 0,81 75 As 40 Ar 35 Cl +, 59 Co 16 O Plasma, Chloride 779 A different approach to understand what is causing the deviating results was to determine the amount of impurities in the chemicals used in the water purification. The chemicals were analyzed with ICP-MS, and showed that limestone and slaked lime which is the two purifications chemical added to the highest extent, was contaminated with zinc, lead and cobalt. To evaluate if the contaminations could have an effect on the final metal concentrations in purified water, these values has to be corrected for the feed in which they are added in the process and comparing with the concentration in effluent water measured by external laboratory. This showed that the purification removed the impurities with good efficiency and that this probably isn t the main explanation. Methods to reduce spectral and non-spectral interference are discussed and evaluated in the following report. Literature studies showed that different methods are suitable to remove some interference but not all. Reaction cells and sector field instruments are the most powerful of the mentioned approaches. It eliminates the spectral interferences by chemically removing them and the second uses technology to more efficiently separate closely spaced masses. There are different methods available for metal detection. ICP-QMS, ICP-OES, ICP- SFMS and ICP-DRC are four suitable choices for this specific case. All provide low limit of detections and are powerful instruments since they are multi element detectors. ICP-SFMS provides high resolution analysis which may be necessary with a complex matrix by overcoming spectral interferences. Other methods are mathematic correction, isotopic dilution and internal standard. In conclusion a multi element method which provides good results for all elements are hard to find since the elements all have different conditions, requires different resolution and are effect by interferences differently. ICP-SFMS is a good method to minimize interferences and provide results with low limit of detection. Salty matrixes create spectral and non-spectral interferences to a high extent. Arsenic and nickel have been demonstrated as the element with highest BEC values with theoretically conformed interfering ions. IV

7 Förord Detta examensarbete är utfört som avslutande moment i Civilingenjörsprogrammet Teknisk Naturvetenskaplig Kemi vid Umeå Universitet och omfattar 30 hp. Arbetet har bedrivits vid Umeå Energi under perioden januari 2012 till juni Jag vill tacka alla de personer jag varit i kontakt med under arbetets gång. Speciellt tack till mina handledare Åsa Benckert vid Umeå Energi som allt varit positiv och stöttat mig under arbetet och till Erik Björn vid Umeå Universitet som varit ett stort stöd och tålmodigt hjälpt mig med de tidskrävande experimenten. Vill även rikta ett stort tack till de andra exjobbarna vid Umeå Energi för de trevliga luncher och fikapauser vi haft under våren. Umeå juni 2012 Lisa Rölin V

8 VI

9 Förkortningar Abundans: AAS: AFS: Analyt: Exciterad atom: ICP-AES: ICP-OES: ICP-DRC: ICP-MS: ICP-SFMS: ICP-QMS: Isotop: Joniseringsenergi: RPa: RPq: SNCR: TMT-15: Upplösning: Förekomst av specifik isotop Atomic Absorption Spectroscopy Atomic Fluorescence Spectroscopy Det ämne som detekteras Energi tillförd en atom medför att elektroner hoppar till en orbital med högre energi. Inductively Coupled Plasma Atomic Emission Spectroscopy Inductively Coupled Plasma Optical Emission Spectroscopy Inductively Coupled Plasma Dynamic Reaction Cell Inductively Coupled Plasma Mass Spectroscopy Inductively Coupled Plasma Sector Field Mass Spectroscopy Inductively Coupled Plasma Quadropole Mass Spectroscopy Atom av samma grundämne med varierande masstal Den mängd energi som krävs för att avlägsna en elektron från en atom i vakuum Rejektionsparameter, hög cut - off Rejektionsparameter, låg cut - off Selective Non-Catalytic Reduction Trimercapto-s-triazine Förmågan att separerar två närliggande signaler (m/δm) VII

10 Innehållsförteckning 1. Introduktion Bakgrund Problembeskrivning Begränsningar Affärsbeskrivning Umeå Energi AB Dåva 1 & Rökgasrening Vattenrening Föreskrifter Externt laboratorium Teori Inductively Coupled Plasma Mass Spectrometry Introduktions system Plasma Plasma/vakuum gränsyta Jonfokuseringssystem Jonseparationssystem Detektion Spektrala/icke-spektrala interferenser Förbehandlingsmetoder för att undvika spektrala och icke-spektrala interferenser Provberedning Alternativ provintroduktion Separation Flow injection Metoder för att minska icke-spektrala interferenser Isotopspädning Intern standard Metoder för att minska spektrala interferenser Matematisk korrektion Sektorfält masspektroskopi (SFMS) Kollisionscell, reaktionscell och dynamisk reaktionscell (DRC) ICP-OES Graphite Furnace Atomic Absorption Background Equivalent Concentration Matris Påverkan från matris Metod Litteraturstudie Experimentell uppställning Försök 1 Föroreningar Försök 1 Spektrala interferenser Försök 1 Reaktionsgas Försök 2 - Oxidbildning Resultat och diskussion VIII

11 5.1 Standard metod Föroreningar i vattenreningskemikalier Spektrala interferenser i vattenreningskemikalierna Spektrala interferenser i processvattnet Oxidbildning med reaktionsgas Tillgängliga analysmetoder ICP-OES ICP-QMS ICP-SFMS ICP-DRC GFAAS Jämförelser Frågor att ställa sig vid val av analysmetod Slutsatser Fortsatta studier Referenser IX

12 X

13 1. Introduktion Kapitlet beskriver bakgrund, problembeskrivning samt begränsningar 1.1 Bakgrund Avfallssektorn är hårt reglerad från EU och av svenska myndigheter gällande utsläpp från anläggningar till omgivningen. Överträdelser kan i vissa fall medföra straffsanktioner. Det är därför av största vikt att inte överträda gränserna. De utsläpp som denna rapport syftar att behandla är metall- och arsenikhalter i utgående processvatten från Umeå Energis kraftvärmeverk Dåva 1. Det processvatten som används i Umeå Energis avfallsförbränning hämtas från Ume älv och återgår efter en omfattande vattenrening. Halten av de berörda metallerna och arsenik regleras i Föreskrifter om avfallsförbränning (NFS 2002:28). Prover tas på utgående processvattnet och analyseras av ackrediterade laboratorier. Resultaten har visat sig variera över tid och vid tillfällen överstigit gränsvärdena. Detta har lett till osäkerhet över resultaten. Vattnet innehåller en stor del salt från avskiljningen av saltsyra och neutraliseringen med kalciumkarbonat och kalciumhydroxid i vattenreningen. Vid ett antal tillfällen har samband mellan hög salthalt och höga värden på metallerna uppvisats. Även andra ämnen har visats störa analyserna av till exempel arsenik. Halterna av metaller och arsenik ligger på någon tiondels mikrogram upp till något mikrogram per liter, medan salthalterna uppnår några gram per liter. Möjligtvis är det salthalten som har medfört att Umeå Energi tidvis överstigit de gränsvärden som föreligger vattnet. 1.2 Problembeskrivning Syftet med detta examensarbete är att kartlägga de problem som uppstår vid analys av metaller i salthaltigt vatten. Vidare att kartlägga vilka interferenser som finns mellan olika ämnen samt diskutera verktyg som kan användas för att undvika dessa. Arbetet innefattar även en sammanställning av lämpliga analysmetoder och åtgärder som kan öka säkerheten vid analyser. Det metaller som behandlas är kvicksilver (Hg), kadmium (Cd), antimon (Sb), tallium (Tl), krom (Cr), nickel (Ni), koppar (Cu), bly (Pb), zink (Zn), kobolt (Co) samt metalloiden arsenik (As). 1.3 Begränsningar Avsaknad av antimon standard medförde att detta element uteslöts i studien. 1

14 2. Affärsbeskrivning Kapitlet beskriver Umeå Energis verksamhet med ingående beskrivningar av berörda processer samt miljöregler 2.1 Umeå Energi AB Umeå Energi AB (UEAB) är ett lokalt energibolag som till 100 % ägs av Umeå Kommun. Företaget har fem olika affärsområden: värme, elnät, elhandel, UmeNet och sol, vind och vatten [1]. Värme är det största affärsområdet och UEAB tillhandahåller fjärrvärme till Umeå stad samt Holmsund. Separata nät finns till Sävar, Hörnefors och Bjurholm. UEAB har år anställda. UEAB ansvarar för ett antal anläggningar som inkluderar Dåva 1, Dåva 2, Ålidhemsverket samt ett antal små verk utspridda inom kommunen. Dåva 1 och Dåva 2 producerar mest elektricitet och fjärrvärme, Ålidhemsverket har största kapacitet då denna består av 2 biobränslepannor och tre oljepanna [2]. Dåva 1 och Dåva 2 bränner i största utsträckning avfall respektive biobränslen. Värmen som produceras distribueras i rör från kraftvärmeverket ut till kommunen och det kallare returvattnet skickas åter för att värmas upp igen, se figur 2.1. Det är en sluten cirkulation för att säkerställa att vattnet håller en god kvalitet och att förhindra avbrott i rören. Vattnet är färgat grönt för att lättare lokalisera en läcka. Fjärrvärmevattnet pumpas runt i nätet med hjälp av 8 pumpar, lokaliserade på olika ställen i nätet. Figur 2.1: Värmetransport Källa: Umeå Energi 2.2 Dåva 1 & 2 Dåva 1 byggdes utanför Umeå år Anläggningen är en av världens i sitt slag energi effektivaste och miljövänligaste kraftvärmeverk [1]. Dåva 1 producerar fjärrvärme och elektricitet. Bränslet består till största delen av avfall men andra typer av bränslen förekommer. Dåva 2 byggdes därefter för att möta den ökande efterfrågan av fjärrvärme i Umeå. Bränslet består till största delen av biobränslen och pannan är en fluidiserande bädd [1]. Tabell 2.1 sammanfattar bränsle, byggnadsår, panneffekt, elproduktion samt rökgaskondensering för Dåva 1 och Dåva 2. 2

15 Tabell 2.1: Sammanfattning över pannorna vid Dåva fjärrvärmeverk Dåva 1 (P8) Dåva 2 (P9) Bränsle Hushålls- Biobränsle, torv /verksamhetsavfall Byggår Panneffekt (MW) 65 (fjärrvärme 55 + el 10) 105 (fjärrvärme 75 + el 30) Elproduktion ~ Rökgaskondensering (MW) Källa: Umeå Energi Figur 2.2: Översiktsbild av Dåva 1 Källa: Umeå Energi Figur 2.2 visar översiktligt processen för Dåva 1. Avfallet dumpas i en avfallsbunker och blandas kontinuerligt med hjälp av en lyftarm. Det är viktigt att pannan matas med ett bränsle med jämnt fördelat energiinnehåll för att behålla en balanserad förbränning [1]. Avfallet lyfts därefter till en bränsletratt som bör hållas full för att undvika luftsug från pannan, vilket kan resultera i brand i avfallsbunkern [2]. Vidare från bränsletratten trycks avfallet med hjälp av en pusher in till pannan där förbränningen sker. Dåva 1 använder en rosterugn som består av rörliga trappsteg för att transportera avfall samt avlägsna aska. Pannan kontrolleras av två luftinjektioner. Primärluft sprutas in underifrån för att torka avfallet samt se till att det börjar brinna. Sekundärluften kontrollerar förbränningen i pannan och hjälper till att minimera bildandet av skadliga ämnen. Temperaturen varierar mellan 900ºC och 1000 C i pannan. Ammoniak sprutas in i tre nivåer för att minimera bildningen av NO x genom att omvandla detta till kvävgas och vatten. Metoden kallas SNCR. Pannan kyls med hjälp av självcirkulerande vatten inuti väggarna. Rören har en bredare diameter när vattnet faller ner och en smalare diameter på vägen upp. Detta skapar en vattenpelare som möjliggör självcirkulation. Vattnet i väggarna på pannan 3

16 upphettas till gas och transporteras till ångdomen. Ångan transporteras vidare till den första överhettaren för att efter passerat tre överhettare föras till kondensat tanken. Från förbränningen kvarstår rökgas och aska. Askan blandas med slam från vattenreningen och deponeras (Bamberg stabilisering). Rökgasen har en temperatur på ungefär 1000 C efter pannan och innehåller tungmetaller, aska och salt. Temperaturen på gasen sänks genom att låta den passera torndrag. Processen fortsätter vidare med att rökgasen passerar över tre överhettare. Ångan i överhettarna ökar i temperatur tills dess att ångan är redo att skickas till turbinen för att generera el samt värma upp fjärrvärmevattnet. 2.3 Rökgasrening Figur 2.3: Översiktsbild av rökgasreningen Dåva 1 Källa: Umeå Energi Efter rökgasen passerat överhettarna har den uppfyllt sitt ändamål och måste nu renas för att sedan försvinna ut genom skorstenen. I första steget passerar rökgasen genom ett textilfilter. Aktivt kol och kalk adderas i detta steg för att fastna på filtret. Detta förbättrar separationen av askmolekyler. Detta steg tar bort tungmetaller, 99 % av askan och dioxiner. Askan blandas med slam och deponeras. Temperaturen sänks genom att låta röken passerar en economizer innan den når störtkylarna. Störtkylare mättar gasen med vatten samt sänker temperaturen ytterligare. Detta vatten går vidare till vattenreningen. Efter störtkylaren tvättas rökgasen i en surskrubber som består av fyllkroppar vilket ökar kontaktytan mellan gasen och vattnet som sprayas över gasen. I detta steg tvättas kvicksilver (Hg), ammoniak (NH 3), saltsyra (HCl) och eventuell aska som passerat textilfiltret bort. Gasen är nu cirka 60 C. Ytterligare rening består i en SO 2-skrubber som tar bort sulfater genom att tillsätta en slurry på släkt kalk Ca(OH) 2 vilket resulterar i bildandet av gips CaSO 4. Gipset är relativt rent och deponeras. 4

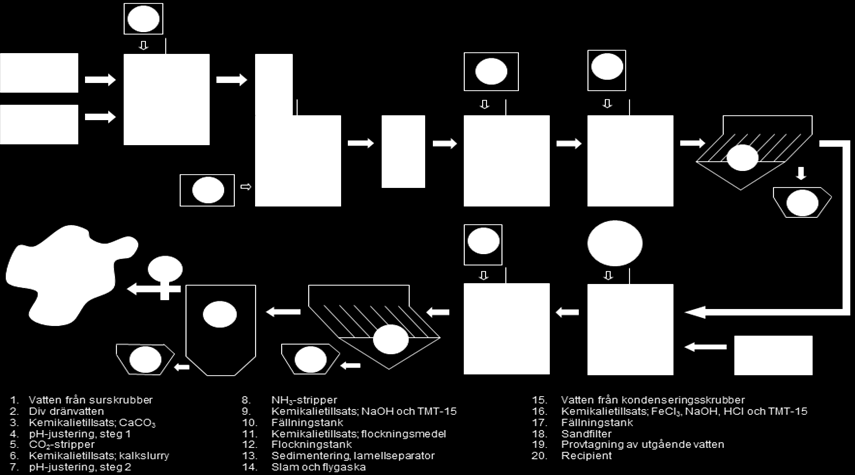

17 Sista steget är energiutvinning som utförs i kondensationsskrubbern. Kondensatet går till vattenreningen tillsammans med vattnet från SO 2-skrubbern. Gasen upphettas till sist från cirka 20 C till 60 C innan den går ut genom skorstenen för att undvika direkt nedfall. Figur 2.3 visar översiktligt hur rökgasreningen fungerar. 2.4 Vattenrening Figur 2.4: Översiktsbild av vattenrening Dåva 1 Källa: Umeå Energi Vattnet som använts i processen måste renas innan det kan återgå till Ume älv, se översiktbild i figur 2.4. Vattenreningen startar med vattnet från surskrubbern i rökgasreningen. Reningsverket renar 1.9 m 3 vatten per timme [2]. Steg 1 är en ph neutralisation med kalk (CaCO 3) för att höja ph till ~2, steg två är ytterligare neutralisation med släckt kalk (Ca(OH) 2) till ph ~9. I dessa steg fälls tungmetaller ut så som bly, kvicksilver, kadmium, järn, koppar, krom, nickel och mangan, se figur 2.5. Figur 2.5: ph-diagram för järn(iii), aluminium, krom(iii), koppar, zink, nickel, järn (II), kadmium, mangan och magnesium. Källa: Avloppsteknik 2 5

18 En CO 2-stripper sitter sammankopplad för att minimera karbonatutfällning i rören. Steg tre eliminerar ammoniak i en NH3-stripper. Vidare hamnar vattnet i fällningstank 1 där NaOH tillsätts för att höja ph ytterligare och TMT-15 som är ett fällningsmedel sulfidbinder de två-värda metallerna. Flockningsmedlet Magna floc tillsätts, detta tillåter metallerna att sedimentera för att sedan skrapas ur och blandas med aska och deponeras. Resterande vatten som nu blandats med kondensat från kondensationsskrubbern i rökgasreningen renas ytterligare. FeCl 3 adderas för att binda de metaller som inte TMT-15 tagit, bland annat krom och arsenik (icke två-värda metaller). ph justeras, här finns möjlighet att både öka och sänka ph med NaOH respektiver HCl. Det vanligaste är att ph sänks. TMT-15 adderas och komplexbinder de två-värda metallerna i vattenlösningen. Dessa sedimenteras i nästa steg med hjälp av Magna floc och deponeras på liknande sätt. Vattnet passerar slutligen ett sandfilter och har därmed genomgått samtliga reningsstegen. Kvalitén på vattnet anses uppfylla EU direktiven och kan återgå till recipient. ph på utgående vatten varierar mellan 6-8. Tabell 2.2 sammanfattar samtliga vattenreningskemikalier och dess syfte. Tabell 2.2: Vattenreningskemikalier med sitt användningsområde. Kemikalier Kemisk Koncentration Doseringsmängd Användningsområde beteckning Kalksten CaCO kg/h Höja ph Släckt kalk Ca(OH) 2 93 kg/h Höja ph Natriumhydroxid NaOH 25 % Höja ph Saltsyra HCl % Sänka ph Järnklorid FeCl 3 39 % FeCl 3, 2 % HCl, Fälla icke tvåvärda metaller 59 % H 2O Aktivt kol Öka separationen av askmolekyler i textilfilter Magna floc 0,1 % utspädd Flockningsmedel TMT-15 Trimercapto-striazine Källa: Umeå Energi 2.5 Föreskrifter med råvatten C 3N 3(SNa) 3 25,9 l/dag Fällningsmedel (tvåvärda metaller) UEAB följer Föreskrifter om avfallsförbränning (NFS 2002:28) EU-direktiv för återvändande vatten till recipient vid avfallsförbränning. Denna föreskrift kontrollerar bland annat mängden tungmetaller i utgående processvatten. Tabell 2.3 visar gränsvärdena för de berörda tungmetallerna och arsenik. 6

19 Tabell 2.3: Gränsvärden för renat utgående processvatten Parameter Gränsvärde [mg/l] Hg 0,001* Cd 0,001* Sb - Tl 0,05 As 0,15 Cr 0,05* Ni 0,2* Cu 0,5* Pb 0,05 Zn 0,5 Co - Källa: Åsa Benckert De villkor som är markerade med * är hårdare än lagstiftningen, dessa kommer ifrån UEABs miljötillstånd. 2.6 Externt laboratorium Vattenprov tas en gång i veckan på utgående processvatten och skickas till ett externt laboratorium för kvantifiering. Vattnet förvaras i syratvättade plastflaskor med undantag för analys av kvicksilver som förvaras i glasflaskor då det visats att kvicksilver tenderar att fastna på plasten. Tabell 2.4 visar de olika metoder som användes vid analyserna samt lägsta mätbara halt. Tabell 2.4 : Detektionsgräns samt analysmetod från ALS Beteckning Namn Detektionsgräns [mg/l] Metod Ca Kalcium 0,2 ICP-AES Fe Järn 0,01 ICP-SFMS K Kalium 0,4 ICP-AES Mg Magnesium 0,14 ICP-AES Na Natrium 0,5 ICP-AES Al Aluminium 0,01 ICP-SFMS As Arsenik 0,0005 ICP-SFMS Ba Barium 0,001 ICP-SFMS Cd Kadmium 0,00005 ICP-SFMS Co Kobolt 0,0002 ICP-SFMS Cr Krom 0,0009 ICP-SFMS Cu Koppar 0,001 ICP-SFMS Hg Kvicksilver 0,00002 AFS Mn Mangan 0,0009 ICP-SFMS Ni Nickel 0,0006 ICP-SFMS Pb Bly 0,0005 ICP-SFMS Tl Tallium 0,0001 ICP-SFMS Zn Zink 0,004 ICP-SFMS Källa: ALS 7

20 3. Teori Kapitlet beskriver de teorier som ligger till grund för arbetet 3.1 Inductively Coupled Plasma Mass Spectrometry Atom spektroskopi utnyttjar det faktum att molekyler sönderfaller till atomer när de förångas i K [3]. Detta används även i Inductively Coupled Plasma (ICP), en översikt på instrumentet syns i figur 3.1. ICP består av ett introduktionssystem, plasma, plasma/vakuum gränsyta, jonfokusering/separationssystem, massfilter och detektor [4]. Figur 3.1: Översiktsbild av ICP-QMS Källa: Introduktions system Provet som vanligtvis är i vätskeform pumpas in i systemet via en nebulisator som omvandlar provet till en finkorning aerosol [3]. Det är viktigt att vätskedropparna är av en viss storlek för att joniseringen i plasman ska bli optimal. En aerosol med allt för stora droppar riskerar att släcka plasma genom att absorbera termisk energi från plasman [14]. Stora droppar avlägsnas därför i spraykammaren [4] Plasma Plasma är en gas som är joniserad i sådan utsträckning att dess egenskaper (temperatur, elektrisk- och värmeledningsförmåga) är signifikant beroende av joniseringsgraden. Plasman skapas i ICP genom att argon passar igenom ett kvartsrör med tre koncentriska tuber omlindad av en induktionsspole. Spolen är ansluten till en radiofrekvensgenerator (27,12 eller 40MHz). En gnista från Tesla spolen joniserar argongasen och fria elektroner accelererar på grund av det radiofrekventa fältet (1). Dock joniseras endast 0,1 % av argonatomerna. Ar + e - Ar + + 2e - (1) De koncentriska tuberna består av ett provinlopp, plasmarör och ett kylrör [3]. Aerosolen introduceras till plasman där lösningsmedlet förångas och kvar återstår fasta saltpartiklar som sönderdelas till molekyler i gasfasen. Den höga temperaturen i plasman atomiserar molekylerna till fria atomer. Dessa kolliderar i plasman med fria elektroner (e - ), argonjoner (Ar + ) eller exciterade argonatomer (Ar * ) vilket resulterar i att atomerna tappar en valenselektron och bildar positiva joner (2). Processerna sker under en tidsperiod av 3-4 ms. 8

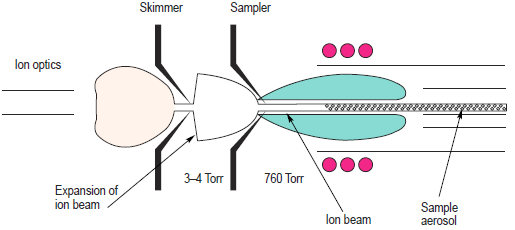

21 Temperaturen i plasman ligger mellan K. Mekanism för hela processen syns i figur 3.2. M + e - M + + 2e - (2) M + Ar + M + + Ar M + Ar * M + + Ar +e - Figur 3.2: Mekanism för omvandlingen av en droppe till positiv jon i ICP Källa: A beginner s guide to ICP-MS Plasma/vakuum gränsyta Efter att lämnat plasmat passera jonströmmen två smala öppningar på 1-2 mm som kallas sampler cone och skimmer cone. Detta utgör gränsytan och möjliggör extraktion av joner ur plasman till jonlinssystemet. Detta sker samtidigt som tryck och temperatur kraftigt minskas. Ur jonströmmen extraheras en representativ del från plasman och överförs till vakuum regionen Jonfokuseringssystem Jonstrålen som lämnar plasman består av positiva joner, fria elektroner och oladdade atomer/molekyler. Vid gränsytan (interface) är trycket ~1 % av atmosfärstrycket detta får strålen att expandera se figur 3.3. Elektroner med en lägre massa diffunderar längre ut än de tyngre positivt laddade jonerna som stannar kvar i mitten [21]. Figur 3.3: Skimmer cone och sample cone i genomskärning Källa: A beginner s guide to ICP-MS Ett problem med ICP är det låga genomflödet av joner i systemet. Endast en på en miljon joner genererade i plasmat når detektorn [21]. En av de bidragande faktorerna är ofta den högre koncentrationen matriselement jämfört med analyt [21]. Joner förskjuts från sin naturliga bana och karaktären på jonstrålen förändras, detta kallas ibland för Space Charge Effect [21]. Effekten förvärras av matriselement med högre massa än analyten. De positivt laddade jonerna som tagit sig igenom skimmer konen återfokuseras i jonlinssystemet som består av två plattor som inducerar ett elektriskt fält. Elektroner och andra eventuella negativt laddade joner avlägsnas se figur 3.4. De positiva jonerna passerar igenom linssystemet och når masspektrometern. Det är 9

22 jonlinssystemets uppgift att transportera maximalt antal analytjoner till masspektrometern och minimera antalet matrisjoner [21]. Figur 3.4: Översiktsbild av återfokuseringen i jonlinssystemet Källa: A beginner s guide to ICP-MS Jonseparationssystem De tre vanligaste mass-spektrometrarna som används tillsammans med ICP är quadropole, time-of-flight och sektor fält. I detta arbete har quadropole använts, därför ligger fokus på quadropole detektorn. Quadropolen består av fyra guldbelagda keramiska stavar med variabla lik- och radiofrekvensspänningar. Beroende på inställningarna av dessa får endast joner av en given mass-laddningskvot (m/z) en stabil bana genom quadropolen och når detektorn [3]. Joner med en annan m/z kvot exkluderas. Quadropolen kallas därför också för ett massfilter. Genom att hastigt variera spänningen och radio frekvensen kan man täcka hela spannvidden av m/z kvoter tänkbara i provet. Detta gör det möjligt att detektera flera element på kort tid. Till skillnad från time-of-flight och sektor fält instrument ger quadropole så kallad spektral enhetsupplösning vilket innebär att den endast kan separera hela masstal (t.ex. 10 från 11 och 101 från 102) Detektion Element som tagit sig igenom massfiltret når därefter detektor och kvantifieras genom att instrumentet räknar antal positiva joner som kolliderar med detektorn. Ett antal aktiva ytor så kallade dynoder finns placerade i detektorn. När en jon träffar dynoden frigörs en elektron som i sin tur träffar en annan dynod, vilket skapar en kedjereaktion som fortsätter tills dessa att en mätbar signal erhållits. Utifrån signalen kan koncentrationen bestämmas med hjälp av extern kalibreringskurva eller andra tillgängliga metoder [26]. 3.2 Spektrala/icke-spektrala interferenser ICP-MS är ett kraftfullt analysinstrument som hanterar multielementanalys potentiellt med hög mätnoggrannhet. Instrumentet har dock sina brister. Det har publicerats många artiklar om spektrala och icke-spektrala interferenser samt hur de påverkar mätresultatet. Krom, mangan och arsenik är tre element som vanligtvis påverkas av spektrala interferenser från polyatomära molekyler innehållande kol och klor (t.ex. 40 Ar 12 C, 35 Cl 16 OH, 40 Ar 13 C +, 37 Cl 18 O och 40 Ar 35 Cl) [10]. Detta innebär att detektion av låga halter krom, mangan och arsenik i kol och klor rika matriser blir ett problem. 10

23 Spektrala interferenser uppstår på grund av att interfererande joner detekteras på samma massa/laddningskvot (m/z) som analyten, vilket i praktiken betyder att skillnaden i m/z mellan analyten och interferent är mindre än masspektrometerns spektrala upplösning, vilket resulterar i en förhöjd signal. Spektral upplösning är instrumentets förmåga att separera två närliggande signaltoppar. Spektrala interferenser beskrivs ofta ha två olika ursprung, den ena är överlappande isotoper av olika ämnen (isobariska interferenser) och det andra molekyler eller polyatomära joner som bildats i plasman med liknande m/z kvot som analyten [7]. Icke-spektrala interferenser (ibland även kallad matriseffekter ) är den andra varianten av interferenser kopplade till analyser med ICP. Denna typ av interferens uppstår när provmatrisen påverkar effektiviteten i provintroduktion, jonisering i plasmat och jontransportering och därmed signalintensiteten för analyten [7]. Salthaltiga matriser har visat sig var en stor bidragande faktor till matriseffekter [8]. Provintroduktionen och transport påverkas av designen av nebulizern, gasflödet genom nebulizern, viskositeten, ytspänningen, densiteten, evaporeringshastigheten och ångtrycket på det prov som analyseras [7]. Detta har indirekt påverkan på storleken på de droppar som bildas i nebulizern. Matrisen och kalibreringsstandarder måste därför matchas med avseende på lösningsmedel för att säkerställa liknande utfall från nebulizern och transport. Matriser kan även påverka temperaturen i plasman, vilket indirekt påverkar atomiseringen, excitationen och joniseringen [7]. Organiska molekyler har visats ofta sänka temperaturen i plasmat och elektrondensitet pågrund av den ökade andelen lösningsmedel och energi som krävs att dissociera C 2 bindningar jämfört med O-H bindningar i vattenmolekyler [7]. De elementen med högst joniseringsenergi påverkas i störst utsträckning av temperatur variationer. Speciella fall med hög koncentration salt kan orsaka saltavlagringar på sample och skimmerkonerna inuti instrumentet som får till följd att signalerna undertrycks [7]. Flow injection och spädning är två metoder som nämns i litteraturen för att minimera effekterna. Det finns ett antal tekniker tillgängliga för att eliminera eller korrigera för interferenser som provspädning, kemisk separation, alternativ provinjektion, matematisk korrektion, intern standard och isotopspädning [8]. 3.3 Förbehandlingsmetoder för att undvika spektrala och ickespektrala interferenser Provberedning Val av upplösningssyra i de fall det är nödvändigt är ett viktigt steg i att minska spektrala och icke-spektrala interferenser. Salpetersyra (HNO 3) är den syra som i litteraturen beskrivs som den mest gynnsamma på grund av att dess innehåll redan finns i plasman. Man tillför på så vis inga främmande element till plasman [7]. I de fall matrisen är källan till de element som bildar interfererande molekyler i plasman kan dessa renas från provmatrisen innan injicering till ICP. Studier gjorda av Lyon et Al.[6] visar att interferenser från 40 Ar 35 Cl på arsenik kan minskas genom att fälla klor med hjälp av silver, studien påvisade även att metoden kan användas för att minska effekten från 12 C 35 Cl 2 + på 82 Se +, 40 Ar 37 Cl + på 77 Se + och 35 Cl 16 O+ på 51 V +. 11

24 3.3.2 Alternativ provintroduktion En metod för att minska interferenser som finns beskriven är desolvation. Genom att sänka temperaturen i spraykammaren kondenseras delar av vattenångan och den totala mängden vatten minskas [7]. Studier inom området har visat att signalen för analyten ökar och signalen för joner, oxider och hydroxider minskar med kyld spraykammaren så mycket som en tiopotens [7] Separation Processvattnet innehåller stora mängder kalcium i form av saltet CaCl 2. De spektrala interferenserna från kalcium och klor är speciellt viktiga att undvika då de påverkar mätresultatet för ett antal av de viktiga metaller som Umeå Energi analyserar. Kalcium och magnesium är såkallade hårdhetsjoner, vatten med höga koncentrationer av dessa klassificeras som hårt vatten [17]. Jonbytarsystem kan användas för att effektivt avlägsna lösta joner och göra vattnet mjukt [17]. En vanlig metod att göra vattnet mjuk är att använda natrium zeoliter, kalcium och magnesium joner byts ut mot natrium [23]. I vatten som analyseras i ICP bör dock halten natrium inte ökas trots att kalcium försvinner då det också finns ett antal kända interferenser med natrium. Principen för jonbytare är att vatten passerar igenom en bädd av resinkulor. Negativt laddade grupper sitter fästa i resinbädden som attraherar katjoner (Ca 2+, Mg 2+ ) och släpper samtidigt ifrån sig andra joner, där av namnet jonbytare [24]. Olika negativa grupper kan användas så som sulfonsyragrupper (HSO4 - ) och karboxylgrupper (-COOH ) [17]. Jonbytare som använder sig av sulfonsyra neutraliserar starka baser och omvandlar neutrala salter till dess korresponderande syra enligt (3) [17]. [Ca 2+, Mg 2+ ] [2Cl - ] + 2ZSO3 H 2ZSO3 [Ca, Mg] + [2HCl] (3) Kalcium och magnesiumjonerna fäster på ytan av resinkulorna och bildar sulfater medan kloriden bildar saltsyra. Mängden fria katjoner minskar inte lösningen utan att nya katjoner tillförs lösningen. När resinens kapacitet är förbrukad kan den återgenereras genom att tillsätta ett överskott av mineralsyror. Denna typ av jonbytare fungerar väl inom samliga ph intervall [17]. Demineralisering utnyttjas i processvatten som kräver ett vatten i princip fritt från hårdhet och mineral anjoner (Cl -, SO4 2-, NO3 - ) [17]. Principen är den samma som för den tidigare beskrivna jonbytaren med skillnaden att resinen byter ut väte mot katjoner (4). [Ca 2+, Mg 2+ ] [2Cl - ] + 2Z H 2Z [Ca, Mg] + [2HCl] (4) Utbytet slutförs med att vattnet passerar genom en stark basanjonbytare i hydroxidform (5) [17]. [2HCl] + 2Z OH 2Z [2Cl] + 2H 2O (5) Metoden används för många trycksatta processvatten och ger ett vatten med kvalitet jämförbart med destillerat. Nackdelen är att det kräver ett filtrerat vatten för att fungera ordentligen [17]. Processvattnet återgår till recipient Ume älv som befinner sig i närhet av havet, det är därför möjligt för UEAB att släppa ut salthaltigt vatten 12

25 [2]. Möjligheten att avlägsna kat- och anjoner från vattnet är därför endast intressant för bättrad säkerhet vid analys av metaller och arsenik. Cold-Vapor på svenska kallad för kallförångningsteknik används för att detektera spårmängder av element som bildar flyktiga derivat genom kemiska reaktioner i rumstemperatur. Kvicksilver reduceras med tennklorid (SnCl 2) från Hg 2+ till Hg 0 [3] som sedan kan detekteras direkt med Atomic Absorbtion Spectroscopy (AAS) eller Atomic Fluorescence Spectroscopy (AFS) [27]. Metoden kan även användas på arsenik. Då genom hydridgenering med natriumborhydrid (NaBH 4) vilket bildar den gasformiga hydriden AsH 3. Denna sönderdelas till atomer i en ugn upphettat till vanligtvis 800ºC och detekteras med AAS eller AFS [27]. Metoden används för att förbättra känsligheten vid analys Flow injection Flow injection är en automatiserad teknik där provet injiceras i ett bärvätskeflöde till instrumentet. Icke-spektrala interferenser minskar då en mindre mängd prov når sampling konerna. Avlagringar på ytor blir av mindre vikt, detta är speciellt gynnsamt för matriser med hög salthalt. 3.4 Metoder för att minska icke-spektrala interferenser Isotopspädning Det finns ett antal tekniker för att minimera matriseffekter i matriser med hög salthalt. Isotoputspädning är en av de kraftfullaste metoderna och bygger på att tillsätta en isotopanrikad standard av samma element som man vill analysera [3]. Genom att mäta två isotoper samt använda de konstanta isotopabundanser kan den ursprungliga koncentrationen i provet beräknas enligt (6) (6) R= Signal kvot(isotop 1/isotop 2) C X = Koncentration analyt i prov C S = Koncentration analyt i isotopstandard V X = Volym prov V S = Volym isotopstandard A 1X = Abundans för isotop 1 i prov A 2X = Abundans för isotop 2 i prov A 1S = Abundans för isotop 1 i isotopstandard A 2S = Abundans för isotop 2 i isotopstandard Isotopspädning har en begränsning, metoden kan endast utnyttjas för de element som har minst två stabila isotoper [19]. En fördel som finns beskriven i litteraturen är att metoden ger noggranna resultat eftersom isotoperna för analyten analyseras i matrisen och inte i separata kalibreringslösningar [19]. Då isotoperna analyseras simultant begränsas påverkan från provinjiceringen så som plasma instabilitet, pumpar och oförutsedda förändringar i nebulizern [19]. Metoden är därför gynnsam för att undvika matriseffekter men inte för isobariska interferenser som måste korrigeras på andra sätt. 13

26 3.4.2 Intern standard Intern standard (I.S) anses inte vara en absolut kalibreringsmetod utan används för att korrigera förändringar som uppkommer på grund av variationer i koncentration eller matrisens uppbyggnad [19]. Lösningar innehållandes en känd mängd I.S och analyt analyseras och utifrån (7) beräknas en responsfaktor (F) [3]. Signal från analyt/koncentration analyt = F * (Signal från I.S/Koncentration I.S) (7) Där efter adderas I.S till sitt okända prov och utifrån (7) kan koncentrationen beräknas [3]. Interna standarderna bör ha liknande atommassa och joniseringsenergi som analyten. Denna metod rekommenderas även för analyser av matriser med liten eller ingen påverkan från icke-spektrala interferenser [7]. I. S är användbar vid analys av matriser som varierar i resultat från gång till gång av okänd anledning [3]. 3.5 Metoder för att minska spektrala interferenser Matematisk korrektion Isobariska interferenser kan kompenseras med hjälp av matematisk korrektion antingen direkt i mjukvaran som styr analysinstrumentet eller manuellt. Metoden är användbar vid analys av en isotop där det existerar en isotop av ett annat element på samma masstal, ex kadmium och tenn ( 114 Cd och 114 Sn). Intensiteten på den interfererande isotopen analyseras på ett annat masstal som idealt är fri från interferenser (ex 118 Sn) och därefter kompenseras med kvoten mellan abundansen i de naturligt förekommande isotoperna. Teoretiskt exempel: Signal (massa114)= 114 Cd Sn + (8) 114 Cd + = Signal (massa 114) (abundans 114 Sn + / abundans 118 Sn + ) * 118 Sn + (9) Detta resulterar i en matematisk formel (9) som implementeras i mjukvaran eller hanteras manuellt Sektorfält masspektroskopi (SFMS) Den begränsade upplösningen som finns i traditionella quadropoler innebär att detektion av element i problematiska matriser (som bildar interferenser) kan vara näst intill omöjlig. Forskare har utvecklat högupplösta spektrometrar som kan skilja massor med ytterst små differenser åt. Upplösningen (R = m / Δm ) ökar från ~300 till med sektorfält vilket underlättar analys av järn, kalium, arsenik och krom i komplexa matriser [16]. SFMS består av en elektromagnetisk och elektrostatisk del. Joner produceras på traditionellt vis i plasman och accelereras i jonfokuseringssystemet innan de når massanalysatorn [16]. Det magnetiska fältet sprider joner utifrån dess energi och massa samt fokuserar jonerna med divergerande vinkel från ingångsslitsen. Därefter sprider den elektrostatiska analysatorn jonerna endast utifrån energi och återfokuserar dessa till utgångsslitsen mot detektorn. Metoden kallas ibland för dubbelfokuserade magnetisk sektor, detta eftersom den fokuserar både vinkel (första fokusering) och energi (andra/dubbel fokusering). 14

27 Genom att justera den elektromagnetiska och elektrostatiska delen till samma magnitud men med olika riktningar fryses den specifika massa som detekteras och får fri väg till detektorn. Spänningen varieras för att täcka av samtliga massor som analyseras men tillskillnad från andra metoder skannas endast de massor som är intressanta och inte hela masspannet. Detta gör att analysmetoden tar längre tid men gör det möjligt att särskilja tätt liggande toppar, så kallad högupplösning. Figur 3.5 åskådliggör sektorfältets förmåga att skilja mellan 40 Ar 16 O och järn ( 56 Fe). Metoden ger även bra känslighet och låga bakgrundssignaler. Figur 3.5: Jämförelse mellan a) Quadropol- och b) Sektorfält-instrument för polyatomära interferenser på 40 Ar 16 O på järn ( 56 Fe) [16] Källa: A beginner s guide to ICP-MS Kollisionscell, reaktionscell och dynamisk reaktionscell (DRC) Traditionella massfilter är förknippade med polyatomära spektrala interferenser genererade från argon i plasman, lösningsmedel eller analytelement. Några exempel på element som är påverkade av spektrala interferenser är [22]: 40 Ar 35 Cl vid bestämning av 75 As 40 Ar 12 C vid bestämning av 52 Cr 40 Ar vid bestämning av 40 Ca 40 Ar 16 O vid bestämning av 56 Fe Dessa isobariska interferenser påverkar mätosäkerheten. Det har under åren uppkommit ett antal metoder för minimering av interferenser. Upplösning av polyatomära joner eller reaktiva gaser som används som katalysator för jon- molekyl reaktioner vilket leder till bildande av nya molekyler med en massa idealt fri från interferens [18]. De två metoder som beskrivs utnyttjar samtliga radiofrekvenser för att begränsa jonstrålen från plasman. Den förstnämnda metoden används i så kallade kollisionsceller [18]. Icke-reaktiv gas introduceras till kollisionscellen för att främja sönderfall av polyatomära joner genom att omvandla kinetisk energi till intern excitation eller vibration i molekylerna [18]. Studier beskrivna i [18] visar att användandet av 15

28 reaktiva gaser förbättrade jon-molekyl reaktionerna vilket ledde vägen för en ny metod så kallad reaktions cell. Reaktionscellen är placerad mellan linssystemet och den analyserande quadropolen [9]. Till skillnad mot kollisionscellen används en aktiv reaktionsgas i cellen som introduceras med ett kontrollerat flöde och kolliderar med joner från plasman. Gasen reagerar med jonerna i olika utsträckning beroende på deras termodynamiska stabilitet och bildar biprodukter. Jonerna lämnar därefter cellen och överförs till massfiltret. De fyra vanligaste reaktionsgaserna är ammoniak, metan, syrgas och vätgas. Valet av gas baseras på de fysikaliska och kemiska egenskaperna hos elementen i matrisen och bör övervägas noggrant [11]. Användande av reaktionscell medför lägre detektionsgränser för de ämnen som tidigare vara starkt påverkade av interferenser. Ett exempel på hur reaktionscellen kan används: Genom att använda vätgas (H 2) som reaktionsgas kan 38 Ar 1 H som är en polyatomär interferens till kalium ( 39 K) omvandlas till H 3 + joner och 40 Ar (10). Kalium däremot lämnas opåverkat. På så vis blir masstal 39 fritt från interferenser och kalium kan detekteras utan annan påverkan [22]. 38 Ar 1 H + H 2 H Ar (10) Dynamiska reaktionscellers (DRC) grundprincip är den samma som reaktionscellens, alltså reagera med interferenser och lämna analytens masstal fritt för detektion, men där slutar likheterna [22]. En DRC består av en reaktionscell innehållandes en quadropol (ej detekterande) som inte endast agerar jonfokuserare utan även massfilter, se figur 3.6. De regioner där joner är stabila blir bättre definierade och genom noggrann optimering av quadropolens elektriska fält kan oönskade reaktioner mellan gas och matris, vilket eventuellt kan leda till nya interferenser, förhindras [22]. Storleken på det massområde som har en stabil bana genom cellen styrs av så kallade RPq- och RPa-värden. Det tidigare anger värdet på den lägre cut-off gränsen och den senare högre cut-off gränsen för massområdet. Efter att reaktionsgasen har reagerat med eventuella interferenser justeras det elektriska fältet så att analytjonen kan nå den detekterande quadropolen ohindrat men även förhindra reaktionsgasen att producera nya interferenser. Fördelen med en DRC är att mer reaktiva gaser kan användas vilket leder till bättre utbyte av jon-molekylreaktioner och på vis effektivt undvika interferenser. I och med användande av mycket reaktiva gaser kan potentiellt fler sidoreaktioner ske mellan matris och plasma. Genom dynamisk skanning av massfiltret kan sidoreaktionerna avlägsnas innan de ens reagerat till nya molekyler [22]. Figur 3.6: Översiktsbild över Dynisk Reaktion cell Källa: West Coast Analytical Service 16

29 Exempel på hur DRC fungerar: Kalcium ( 40 Ca) och argonjon ( 40 Ar) detekteras på samma masstal vilket innebär en förhöjd uppmätt signal på kalcium. Genom att använda ammoniak som reaktionsgas omvandlas argonjonen till en neutral argonatom som inte är detekterbar i ICP. Argon och ammoniak reagerar exotermt medan kalcium och ammoniak är en endotermisk reaktion vilket innebär att ingen reaktion sker i cellen, se figur 3.7. Figur 3.7: Reaktion mellan ammoniak (NH 3) och Ar + i en dynamisk reaktionscell Källa: A beginner s guide to ICP-MS När metan används i DRC bildas ett antal biprodukter genom komplicerade mekanismer. Ar + är den mest förekommande jonen i plasman och reagerar med metan enligt följande [9]: Ar + + CH 4 CH Ar +H CH Ar +H 2 CH Ar De intermediära produkterna reagerar även vidare på följande vis [9]: CH 3 + CH 4 C 2H H 2 C 2H H 2 Ovan visas ett antal biprodukter som bildas i plasman. Oönskade biprodukter kan i en del fall leda till nya interferenser på analyten. Som tidigare nämnts kan oönskade reaktioner förhindras i en DRC genom noggrann optimering av quadropolens elektriska fält. 3.6 ICP-OES En annan metod att kvantifiera elementen är ICP-OES som baseras på emissions spektroskopi som bygger på att när en exciterad atom faller tillbaka till grundtillståndet skickas ut en, för varje element, karakteristik våglängd. Våglängden avgör vilket element som analyseras medan intensiteten på ljuset är proportionell mot koncentrationen. Atomer produceras och exciteras på vanligt vis av plasman och med hjälp av ett gitter kan specifika våglängder selekteras ut, vilket gör det möjligt att detektera flera element samtidigt och erhålla god precision. 17

30 3.7 Graphite Furnace Atomic Absorption Absorptionsteknik baseras på fria atomers förmåga att absorbera ljus med frekvenser eller våglängder som är karakteristiska för det specifika elementet. Metoden bygger på att provet förångas och atomiseras i ett grafitrör placerat i en ugn. En lampa lyser genom provet och atomerna absorberar UV eller synligt ljus och ökar på så vis i energi. En monokromator väljer ut rätt frekvens eller våglängd för de element som detekteras. Mängden absorberad ljus korrelerar inom ett känt intervall med koncentrationen i provet. 3.8 Background Equivalent Concentration Background Equivalent Concentration (BEC) representerar den koncentration analyt i provet som motsvarar signalen från interfererande molekyler. Detta kan beräknas med hjälp av kalibreringskurvor eller matematiska formler [20]. 3.9 Matris Utgående processvatten från UEAB avfallsförbränning i Dåva 1 har visat sig innehålla höga koncentrationer salter totalt mellan 4-8 g/l där kalciumklorid (CaCl 2) står för den största andelen [6]. Vatten med hög salthalt är en svår matris vilket betyder att det kan vara problematiskt att detektera metaller och andra element med god känslighet och selektivitet. Spektrala och icke-spektrala interferenser samt saltbeläggningar i instrumentet är starka bidragande faktorer [15]. Umeå Energi skickar prover till ALS för kvantifiering. ALS späder proverna 11 gånger eftersom den totala koncentrationen upplösta fasta partiklar i provlösningen bör vara under 0.1% [6]. Dessutom ökar ALS temperaturen i plasman (se teori) och metan tillsätts (se teori om reaktionsgas). Matriseffekter minimeras med hjälp av intern standard, de standarder som används är indium (In) och lutetium (Lu) eller tallium (Tl). Matematiska korrektioner används för att korrigera interferenser från molybdenoxid (Mo-O) på kadmium (Cd). För mer information om matriseffekter och interferenser se teori. 18
