1 Monterings-, installations- och skötselanvisning för Elektrostatfilter EKO-FE

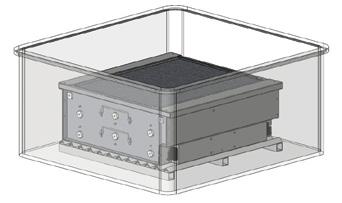

2 1. Inledning Vi rekommenderar att monterings-, installations- och skötselanvisningen genomläses noggrant. För skador och driftstörningar som hänför sig till att anvisningarna inte beaktats, påtar vi oss inget ansvar. Oaktat vad som sägs i denna monterings-, installations- och skötselanvisning, förbehåller vi oss rätten till tekniska ändringar och förbättring av produkterna. Uppstår problem, kontakta oss. I monterings-, installations- och sköteselanvisningen finner du vidstående symbol på det ställe där fara för liv och lem föreligger. Beakta våra påpekanden och iaktta största möjliga försiktighet. Med denna symbol kännetecknas riktlinjer, föreskrifter och påpekanden som är viktiga för utrustningens och andra anläggningsdelars skydd och arbetets utförande. Vid den här symbolen får du användningstips och särskilt nyttig information. De hjälper dig att utnyttja alla funktioner optimalt. Upphovsrätten till denna anvisning tillhör EKOVENT AB. Den innehåller föreskrifter och ritningar av teknisk art som varken fullständigt eller delvis får mångfaldigas, spridas eller att användas i syfte av obehörig konkurrens. 2. Produkthantering på byggplatsen Transport Större produkter transporteras in på byggplatsen med hjälp av truck eller kran med lyftgaffel. För att undvika skador på produkterna måste de lyftas, får ej släpas och aldrig sättas ned hårt mot underlaget. Iaktag nödvändig omsorg och försiktighet för att förhindra skador genom oaktsamhet och oförsiktig lastning och lossning. Den använda lyftanordningen och transportutrustningen måste vara anpassad till produktens vikt. Mottagning och inspektion av leveransen Produkten inspekteras omedelbart då leveransen anländer till arbetsplatsen. Inspektionen är till för att kontrollera att leveransen motsvarar ordern och fraktsedeln. Den godkända leveransen kvitteras på fraktsedeln. Produkter med fel eller brister får inte installeras. Kontakta omgående leverantören. Lagring Lagring av material på arbetsplatsen bör planeras så att man får minsta möjliga interntransporter. Produkter som är vattenkänsliga skall skyddas mot vatten och alltid lagras på torr plats. Produkter som skall monteras utomhus skall avemballeras direkt vid ankomsten. Om de står kvar i emballaget kan de missfärgas av nederbörd och fukt. Vidare skall de hanteras så att inga mekaniska skador uppstår på dem. EKOVENT AB Rätt till ändringar förbehålles sida 2/12

3 3. Avsedd för användning För att bibehålla filtreringsprestanda med hög verkningsgrad är det nödvändigt att man filtrerar endast de föroreningar som filtret är anpassat till och utför regelbundet underhåll. 3.1 Förorenande ämnen som kan filtreras Rengörningsenheten kan användas i samtliga fall där de förorenande ämnena är: Torr rök (filtret kan inte producera, och därefter klumpa ihop feta partiklar eller vätskeämnen i den elektrostatiska cellen) Mycket fint damm - Elektriskt laddad rök De vanligaste filtrerade föroreningar i detta system är: förorenande partiklar från PM10, PM2, 5 upp till PM Förorenande ämnen som inte kan filtreras Rengörningsenheten är inte lämplig för filtrering av ämnen med följande egenskaper: Vattenångor, även i låga koncentrationer Oljebemängda ångor Stora mängder damm trä, kol Järnfilspån och restprodukter i allmänhet Gaser 3.3 Elektrostat filtret får inte utsättas för följande ämnen: Finfördelat metalldamm Rök bildat vid förbränning av organiskt material och inte olja, diesel, bensin, etc. Explosiva miljöer. EKOVENT AB Rätt till ändringar förbehålles sida 3/12

4 4. Arbetssäkerhet Följande arbetssäkerhetsanvisningar skall beaktas särskilt Varje person som är involverad i montering, demontering, drifttagande, service och underhåll av filtret skall ha läst igenom och förstått denna anvisning. Elinstallation ska utföras av behörig personal. Före provdrift skall kontrolleras om de mekaniska skyddsanordningarna såväl som de elektriska är på plats och korrekt monterade respektive installerade. Efter elmontage eller underhåll skall de installerade skyddsfunktionerna testas. (Exempelvis jordning.) Egenmäktig ombyggnad och förändring som påverkar filtrets säkerhet är inte tillåten. Före all tillsyn och reparation skall filtret bortkopplas och säkras mot ofrivillig inkoppling. 5. EKOVENT AB avsäger sig härmed allt ansvar för: Skador på grund av felaktig transport, hantering eller lagring. Att användaren underlåtit att inspektera, underhålla och i rimlig omfattning sköta om utrustningen. Person- eller egendomsskada till följd av att produkten använts i strid mot instruktioner och specifikationer i denna manual. EKOVENTs ansvar ska begränsas till reparation eller utbyte av felaktig utrustningsdetalj. EKOVENT AB Rätt till ändringar förbehålles sida 4/12

5 6. Installation i luftbehandlingsaggregat För enkel installation är det nödvändigt att använda en C-profil, där det elektrostatiska filtret skjuts in. Filtret matas med en enfasspänning på 230 V 50/60 Hz med nätkontakt (1). Om flera filter skall användas, måste man använda en sammankopplingskontakt (2) för strömförsörjning till nästa filter. I sista filtret är det nödvändigt att använda en täckt slutkontakt (3) av säkerhetsskäl. Överstig inte 200 W effektuttag per nätkontakt (1). 1 (1) Nätkontakt (2) Sammankopplingskontakt (3) Slutkontakt (4), (5) Anslutningsbox (6) Sammankopplingskontakt med (7) Säkerhetsbrytare flexibel kabel. EKOVENT AB Rätt till ändringar förbehålles sida 5/12

6 6.1 Sätt fast en bit dubbelhäftande tejp på baksidan av nätkontakten (1). Anslut nätkontakten till filtret. Rengör väggen ordentligt, ta bort skyddet på den dubbelhäftande tejpen och skjut in filtret i C- profilen som finns i ramkonstruktionen. 2 (1) Tryck in filtret helt för att vara säker på att den dubbelhäftande tejpen på kontakten är fästad mot väggen. 6.3 Dra ut filtret. Nätkontakten (1) ska sitta kvar på väggen Fäst nätkontakten (1) med fyra skruvar i väggen. EKOVENT AB Rätt till ändringar förbehålles sida 6/12

7 6.5 Sätt i filtren, det ena efter det andra med sammankopplingskontakten (2) mellan varje par. 6 (2) 6.6 Sätt slutkontakten (3) på plats vid toppen av det sista filtret och fixera den mekaniskt med avsedd skruv. Detta är ytterligare en säkerhetsanordning för att undvika oavsiktlig elektrisk kontakt. 7 Installation av två eller flera filterrader 6.7 Om filtret består av flera rader filterenheter är det nödvändigt att använda anslutningsboxen (4). Då behöver man endast: en nätkontakt en filterkontroll en larmsignal 8 (3) Montering utan C-profil 6.8 Vid montering på annat sätt än med C-profiler måste en sammankopplingskontakt (5) med flexibel kabel användas mellan filterenheterna. (4), (5) 9 Säkerhetsbrytare 6.9 Som en säkerhetsanordning måste det finnas en säkerhetsbrytare (7) som kan stänga av strömmen till filtren när inspektionsdörren i luftbehandlingsaggregatet öppnas. Montera medföljande säkerhetsbrytare (7) på lämplig plats. (7) EKOVENT AB Rätt till ändringar förbehålles sida 7/12

8 8. Uppstart av filtren Filtret får inte vara påslaget när det inte passerar luft genom det vilket kan uppstå om fläkten står still eller inte fungerar som den ska. A Alarm relä PE F N M C NO NC B C D Signal LED 8.1 Koppla in nätkontakten (1) via sin kabel (A) på plint 1-6. Kabel 1 och 2 är matning 230V, kabel 3 och 4 är alarm signalen och kabel 5 och 6 är aggregat signal på/av. 8.2 Koppla in säkerhetsbrytaren (7) via sin kabel (C) (normalt öppen) på plint N,M,1 och Koppla in aggregat signal kabeln (D) på plint 5 och 6. När aggregatet är igång ska plint 5 och 6 ha kontakt. 8.4 Till slut kopplas matning (B) in på jord, fas och neutral. 8.5 Signaler till den elektriska kretsen I det elektrostatiska filtret finns ett signalsystem med grön lysdiod (LED) som gör det möjligt att se korrekt funktionalitet direkt på filtret inne i luftbehandlingsaggregatet. Fast grönt sken betyder att filtret fungerar korrekt. Blinkande ljus indikerar att filtreringen inte fungerar. Felkällan måste sökas och åtgärdas. Om lysdioden inte lyser måste de elektriska anslutningarna kontrolleras. (LED) EKOVENT AB Rätt till ändringar förbehålles sida 8/12

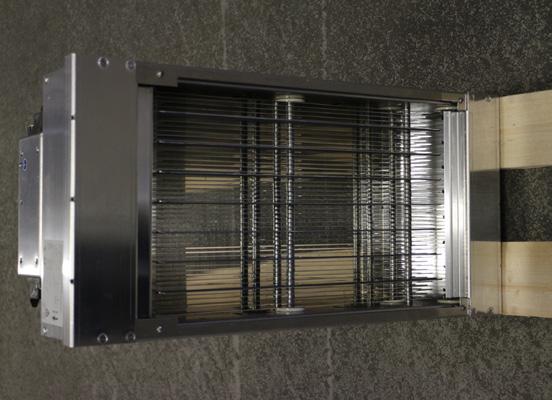

9 9. Filter/tråd rengöring 9.1 Erforderligt material för filtertvätt: Plast eller (INOX) stålkar/balja med botten upphöjd 2-3 cm eller lös ram (R) för att smutsen skall rinna åt sidan. OBS! Använd aldrig kar tillverkade av aluminium eller galvaniserat material. Rengöringsmedel (vi rekommenderar Industriell Rengöringsvätska A01212). Rinnande vatten. Personlig skyddsutrustning: Handskar och skyddsglasögon. Lämpliga kläder. 9.2 Dra ur förfiltret (F) ur cellen genom att lyfta upp det ungefär en centimeter enligt bilden Förbered karet med ljummet vatten (max 45 C) och rengöringsmedel enligt produktens informationsblad. (F) 9.4 Placera filtret i lösningen Se till att lösningen täcker hela filtret. 9.6 Tvättmedlets verkan: Inom några minuter märker man en kemisk reaktion med kvarvarande skumutveckling som visar tvättmedlets verkan. Låt filtret ligga i lösningen till dess att smutsen lösts upp. (R) 9.7 Lyft upp filtret och låt det droppa av över karet. EKOVENT AB Rätt till ändringar förbehålles sida 9/12

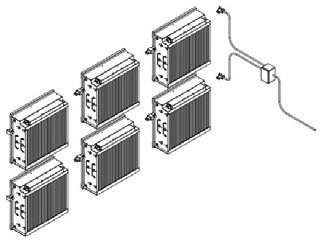

10 9.8 Skölj med vattenstråle eller högtryckstvätt på alla sidor Skölj också försiktigt det elektrostatiskfiltrets isolatorer Kontrollera att filtret är rent. Om inte, upprepa steg 9.4 till 9.9. OBS! Vid kraftig smutsansamling ska rengöringen anpassas efter omständigheterna för det enskilda filtret Låt filtret lufttorka eller placera det i ett uppvärmt rum med max temperatur på 60 C. Placera filtret ovanför golvet på trä- eller metall stöd. Viktigt! Kontrollera även volframstrådarna. Volframtrådarna ska bytas en gång om året. Trådarna är placerade på framsidan av filtret i luftens riktning. Läs mer under kapitel 11 och 12. OBS. Vissa typer av alkaliska rengöringsmedel kan lämna rester på ytan på blad och isolatorer. För att undvika detta, kan man låta filtret ligga i blöt i några minuter i en sur lösning. Därefter sköljer man det igen. EKOVENT AB Rätt till ändringar förbehålles sida 10/12

11 9.12 Rengöring av förfilter Tvätta förfiltret på samma sätt. Under tvättningen, måste det hanteras med varsamhet för att förhindra deformation eller skada på filterram eller filtervävnaden. Om underhållet inte görs i enlighet med de bestämmelser som ges här tar tillverkaren inget ansvar för eventuella fel eller skador eller bristande funktionsförmåga Rengöring av volframtrådarna Vissa typer av föroreningar orsakar lätt oxidation eller påväxt på volframtrådarna. För att undvika detta gör följande: Rengör trådarna med en trasa fuktad med alkohol. Avlägsna oxidlagret på tråden med en trasa eller mycket finkornig smärgelduk (tex SCOTCH-BRITE) Destruktion av rengöringsmedlet Rengöringsvätskan får inte spridas i miljön utan ska tas om hand av återvinningscentral som FARLIGT AVFALL. 10. Allmän kontroll av det elektrostatiska filtret och förfiltret Vid varje underhållstillfälle rekommenderar vi att man kontrollerar om filtren är i gott skick. För det elektrostatiska filtret, måste följande delar kontrolleras. Kontroll Fel Åtgärd Volframtrådar Brott på tråd Byt till ny Volframtrådar Grov yta på volframtrådar orsakat av avlagringar Rengör tråden i alkohol eller byt till ny Keramiska isolatorer Smutsiga med avlagringar Tvätta filtret igen * Keramiska isolatorer Brott eller förekomst av sprickor Ersätt isolatorerna * Hög spänning på plint Bränt orsakat av hög spänning Ersätt högspänningsplinten * Dessa insatser behöver utföras av en lokal tekniker Under underhållsarbetet är det nödvändigt att kontrollera att den inre filtervävnaden i förfiltret är hel och att inga delar sticker ut. Kontrollera att ramen inte är deformerad eller skadad. Om förfiltret är skadat, skall det ersättas med ett nytt. EKOVENT AB Rätt till ändringar förbehålles sida 11/12

12 11. Ersättning/utbyte av volframtrådarna i filtret Volframtrådarna är utsatta för hög spänning och ska bytas en gång om året. I händelse av brott på volframtråden; ta bort varje trådbit i filtret samt de fjädrar som håller vajern spänd. För att undvika oväntade sprickor är det lämpligt att ersätta alla ledningar i följande steg: 12.1 Fäst fjädrarna i volframtråden enligt bild Haka fast den övre fjädern till den övre spänningsskivan på filtret Håll volframtråden spänd med den andra handen och kroka den till den nedre spänningsskivan. Vid behov spänn skivorna. 12. Reservdelar/Tillbehör 1 EKO-BB03900 Nätkontakt 3 m. BB är 6 m. BB är 4 meter. 2 EKO-BB03905 Sammankopplingskontakt 3 EKO-BB03910 Slutkontakt 4 EKO-BB03920 Anslutningsbox för en rad filter med larmrelä 5 EKO-BB03925 Anslutningsbox för 1-3 rader filter med larmrelä 6 EKO-BB03906 Sammankopplingskontakt med flexibel kabel 7 EKO-BB03915 Säkerhetsbrytare för dörr 8 EKO-BB03930 Elektronik FE300 9 EKO-BB03960 Elektronik FE EKO-BB03901 Relä för larmkontakt 11 EKO-AA0046 Kit med 10 volframtrådar 12 EKO-AA0048 Kit med 20 fjädrar för volframtrådar EKOVENT AB Rätt till ändringar förbehålles sida 12/12
