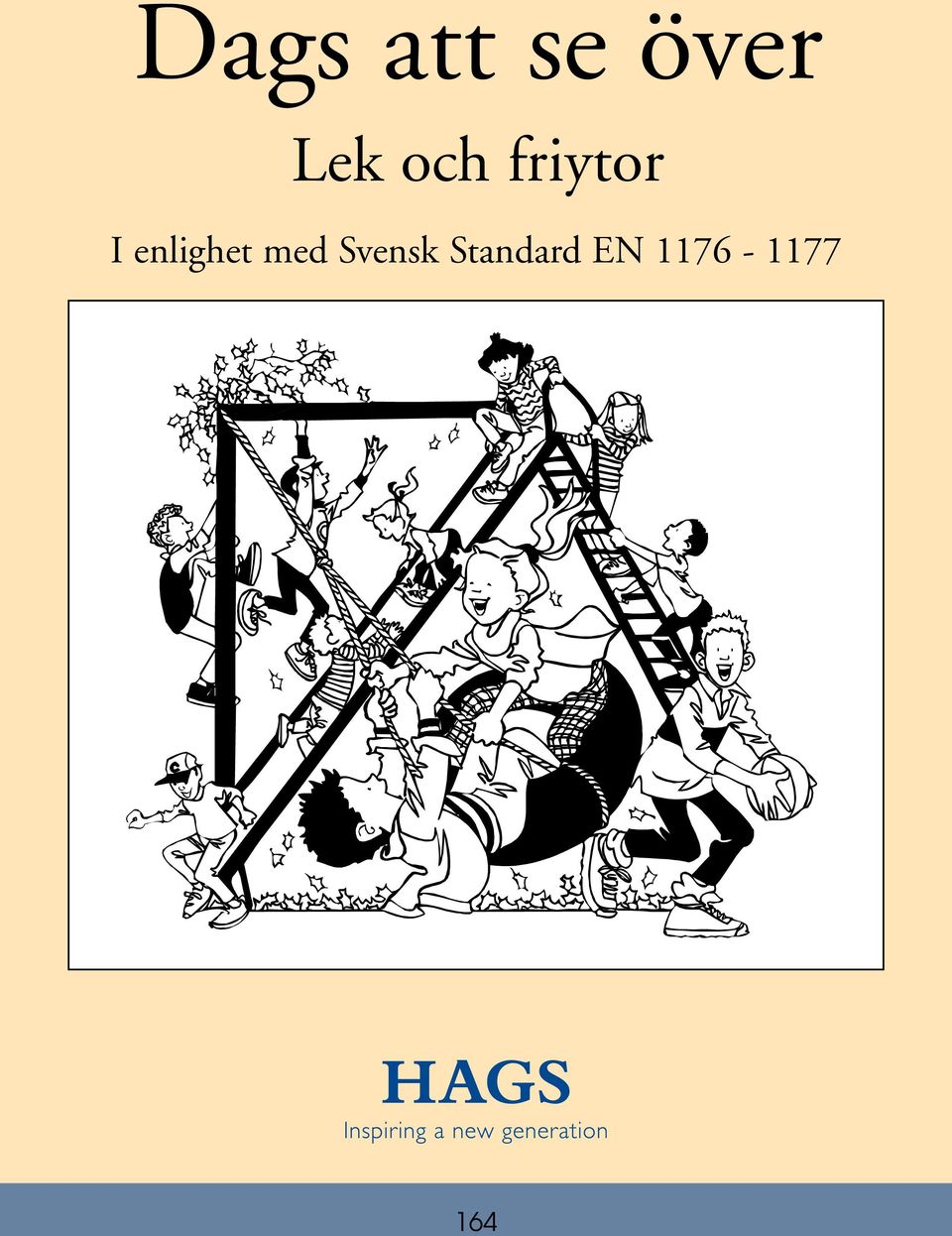

1 Dags att se över Lek och friytor I enlighet med Svensk Standard EN

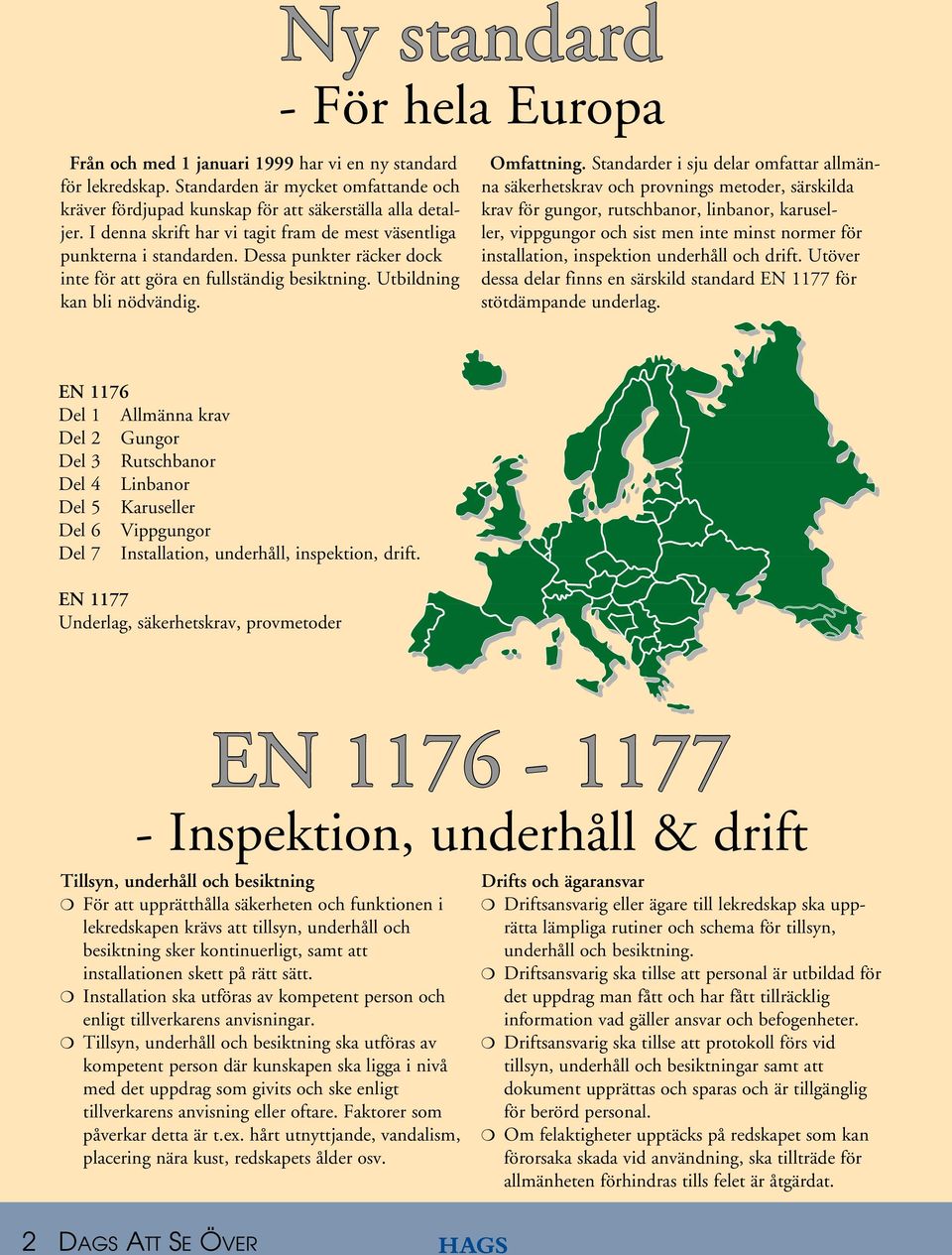

2 Från och med 1 januari 1999 har vi en ny standard för lekredskap. Standarden är mycket omfattande och kräver fördjupad kunskap för att säkerställa alla detaljer. I denna skrift har vi tagit fram de mest väsentliga punkterna i standarden. Dessa punkter räcker dock inte för att göra en fullständig besiktning. Utbildning kan bli nödvändig. Ny standard - För hela Europa Omfattning. Standarder i sju delar omfattar allmänna säkerhetskrav och provnings metoder, särskilda krav för gungor, rutschbanor, linbanor, karuseller, vippgungor och sist men inte minst normer för installation, inspektion underhåll och drift. Utöver dessa delar finns en särskild standard EN 1177 för stötdämpande underlag. EN 1176 Del 1 Allmänna krav Del 2 Gungor Del 3 Rutschbanor Del 4 Linbanor Del 5 Karuseller Del 6 Vippgungor Del 7 Installation, underhåll, inspektion, drift. EN 1177 Underlag, säkerhetskrav, provmetoder EN Inspektion, underhåll & drift Tillsyn, underhåll och besiktning För att upprätthålla säkerheten och funktionen i lekredskapen krävs att tillsyn, underhåll och besiktning sker kontinuerligt, samt att installationen skett på rätt sätt. Installation ska utföras av kompetent person och enligt tillverkarens anvisningar. Tillsyn, underhåll och besiktning ska utföras av kompetent person där kunskapen ska ligga i nivå med det uppdrag som givits och ske enligt tillverkarens anvisning eller oftare. Faktorer som påverkar detta är t.ex. hårt utnyttjande, vandalism, placering nära kust, redskapets ålder osv. Drifts och ägaransvar Driftsansvarig eller ägare till lekredskap ska upprätta lämpliga rutiner och schema för tillsyn, underhåll och besiktning. Driftsansvarig ska tillse att personal är utbildad för det uppdrag man fått och har fått tillräcklig information vad gäller ansvar och befogenheter. Driftsansvarig ska tillse att protokoll förs vid tillsyn, underhåll och besiktningar samt att dokument upprättas och sparas och är tillgänglig för berörd personal. Om felaktigheter upptäcks på redskapet som kan förorsaka skada vid användning, ska tillträde för allmänheten förhindras tills felet är åtgärdat. 2

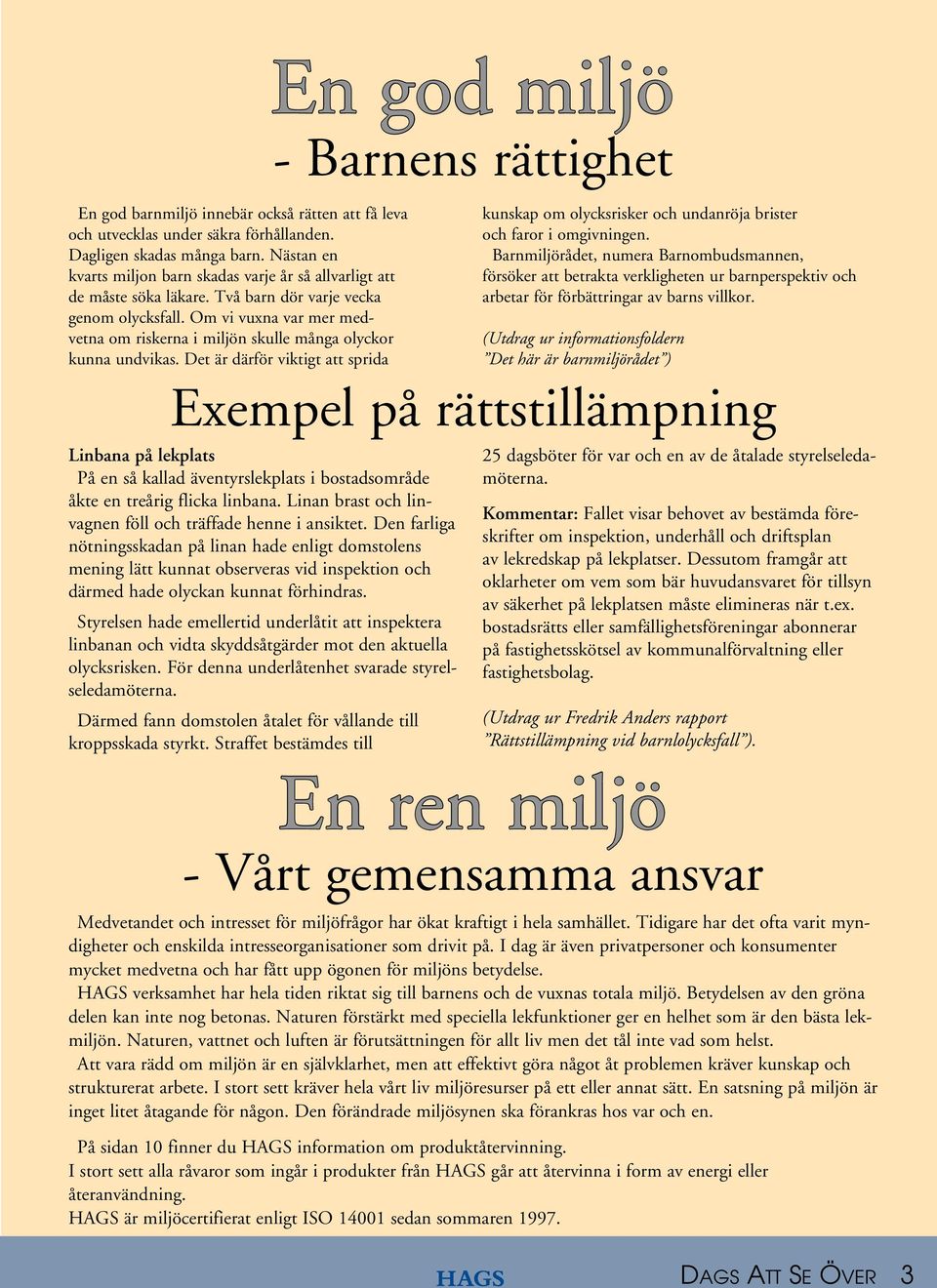

3 En god barnmiljö innebär också rätten att få leva och utvecklas under säkra förhållanden. Dagligen skadas många barn. Nästan en kvarts miljon barn skadas varje år så allvarligt att de måste söka läkare. Två barn dör varje vecka genom olycksfall. Om vi vuxna var mer medvetna om riskerna i miljön skulle många olyckor kunna undvikas. Det är därför viktigt att sprida Exempel på rättstillämpning Linbana på lekplats På en så kallad äventyrslekplats i bostadsområde åkte en treårig flicka linbana. Linan brast och linvagnen föll och träffade henne i ansiktet. Den farliga nötningsskadan på linan hade enligt domstolens mening lätt kunnat observeras vid inspektion och därmed hade olyckan kunnat förhindras. Styrelsen hade emellertid underlåtit att inspektera linbanan och vidta skyddsåtgärder mot den aktuella olycksrisken. För denna underlåtenhet svarade styrelseledamöterna. Därmed fann domstolen åtalet för vållande till kroppsskada styrkt. Straffet bestämdes till En god miljö - Barnens rättighet kunskap om olycksrisker och undanröja brister och faror i omgivningen. Barnmiljörådet, numera Barnombudsmannen, försöker att betrakta verkligheten ur barnperspektiv och arbetar för förbättringar av barns villkor. (Utdrag ur informationsfoldern Det här är barnmiljörådet ) 25 dagsböter för var och en av de åtalade styrelseledamöterna. Kommentar: Fallet visar behovet av bestämda föreskrifter om inspektion, underhåll och driftsplan av lekredskap på lekplatser. Dessutom framgår att oklarheter om vem som bär huvudansvaret för tillsyn av säkerhet på lekplatsen måste elimineras när t.ex. bostadsrätts eller samfällighetsföreningar abonnerar på fastighetsskötsel av kommunalförvaltning eller fastighetsbolag. (Utdrag ur Fredrik Anders rapport Rättstillämpning vid barnlolycksfall ). En ren miljö - Vårt gemensamma ansvar Medvetandet och intresset för miljöfrågor har ökat kraftigt i hela samhället. Tidigare har det ofta varit myndigheter och enskilda intresseorganisationer som drivit på. I dag är även privatpersoner och konsumenter mycket medvetna och har fått upp ögonen för miljöns betydelse. HAGS verksamhet har hela tiden riktat sig till barnens och de vuxnas totala miljö. Betydelsen av den gröna delen kan inte nog betonas. Naturen förstärkt med speciella lekfunktioner ger en helhet som är den bästa lekmiljön. Naturen, vattnet och luften är förutsättningen för allt liv men det tål inte vad som helst. Att vara rädd om miljön är en självklarhet, men att effektivt göra något åt problemen kräver kunskap och strukturerat arbete. I stort sett kräver hela vårt liv miljöresurser på ett eller annat sätt. En satsning på miljön är inget litet åtagande för någon. Den förändrade miljösynen ska förankras hos var och en. På sidan 10 finner du HAGS information om produktåtervinning. I stort sett alla råvaror som ingår i produkter från HAGS går att återvinna i form av energi eller återanvändning. HAGS är miljöcertifierat enligt ISO sedan sommaren

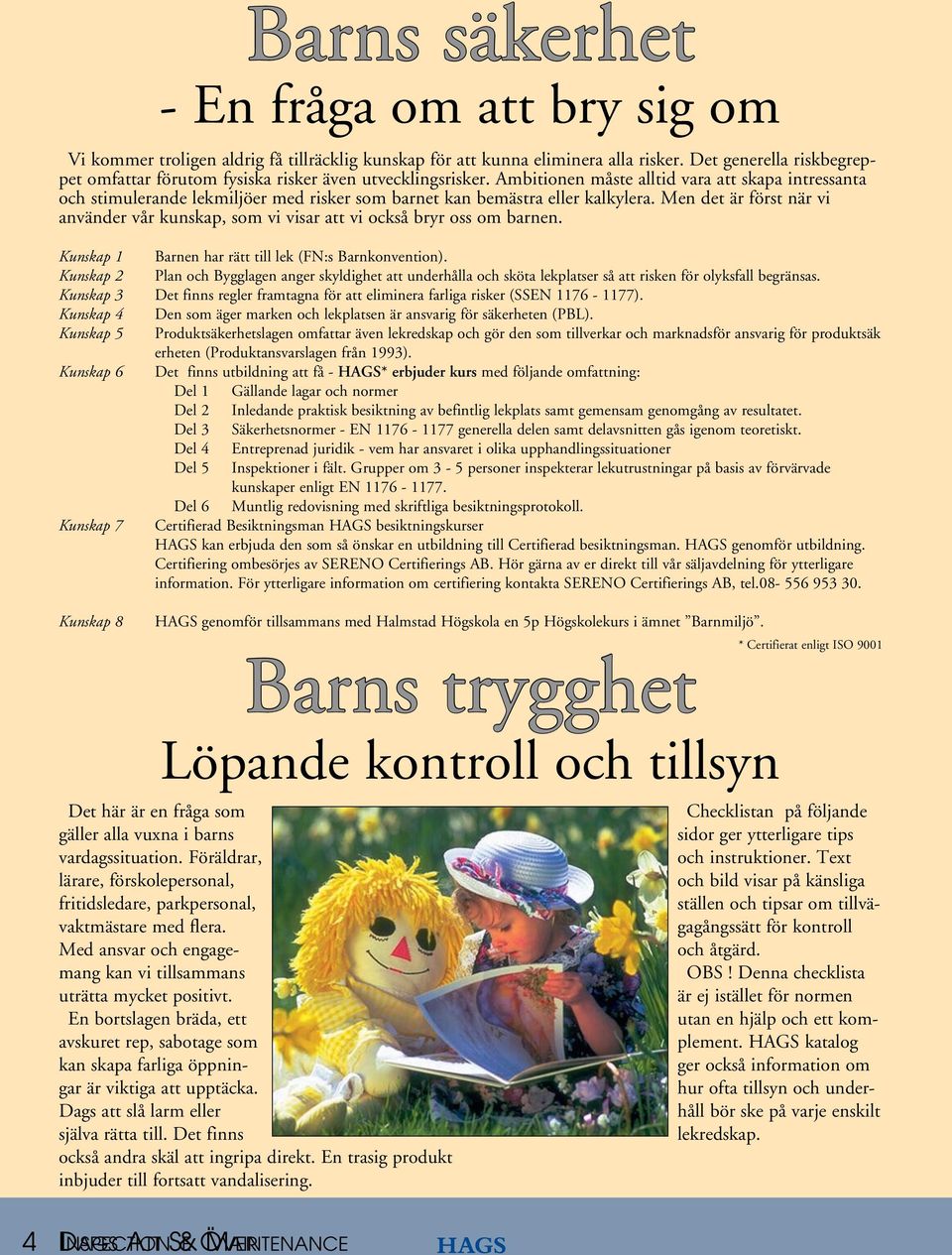

4 Barns säkerhet - En fråga om att bry sig om Vi kommer troligen aldrig få tillräcklig kunskap för att kunna eliminera alla risker. Det generella riskbegreppet omfattar förutom fysiska risker även utvecklingsrisker. Ambitionen måste alltid vara att skapa intressanta och stimulerande lekmiljöer med risker som barnet kan bemästra eller kalkylera. Men det är först när vi använder vår kunskap, som vi visar att vi också bryr oss om barnen. Kunskap 1 Barnen har rätt till lek (FN:s Barnkonvention). Kunskap 2 Plan och Bygglagen anger skyldighet att underhålla och sköta lekplatser så att risken för olyksfall begränsas. Kunskap 3 Det finns regler framtagna för att eliminera farliga risker (SSEN ). Kunskap 4 Den som äger marken och lekplatsen är ansvarig för säkerheten (PBL). Kunskap 5 Produktsäkerhetslagen omfattar även lekredskap och gör den som tillverkar och marknadsför ansvarig för produktsäk erheten (Produktansvarslagen från 1993). Kunskap 6 Det finns utbildning att få - HAGS* erbjuder kurs med följande omfattning: Del 1 Gällande lagar och normer Del 2 Inledande praktisk besiktning av befintlig lekplats samt gemensam genomgång av resultatet. Del 3 Säkerhetsnormer - EN generella delen samt delavsnitten gås igenom teoretiskt. Del 4 Entreprenad juridik - vem har ansvaret i olika upphandlingssituationer Del 5 Inspektioner i fält. Grupper om 3-5 personer inspekterar lekutrustningar på basis av förvärvade kunskaper enligt EN Del 6 Muntlig redovisning med skriftliga besiktningsprotokoll. Kunskap 7 Certifierad Besiktningsman HAGS besiktningskurser HAGS kan erbjuda den som så önskar en utbildning till Certifierad besiktningsman. HAGS genomför utbildning. Certifiering ombesörjes av SERENO Certifierings AB. Hör gärna av er direkt till vår säljavdelning för ytterligare information. För ytterligare information om certifiering kontakta SERENO Certifierings AB, tel Kunskap 8 HAGS genomför tillsammans med Halmstad Högskola en 5p Högskolekurs i ämnet Barnmiljö. Barns trygghet * Certifierat enligt ISO 9001 Löpande kontroll och tillsyn Det här är en fråga som gäller alla vuxna i barns vardagssituation. Föräldrar, lärare, förskolepersonal, fritidsledare, parkpersonal, vaktmästare med flera. Med ansvar och engagemang kan vi tillsammans uträtta mycket positivt. En bortslagen bräda, ett avskuret rep, sabotage som kan skapa farliga öppningar är viktiga att upptäcka. Dags att slå larm eller själva rätta till. Det finns också andra skäl att ingripa direkt. En trasig produkt inbjuder till fortsatt vandalisering. Checklistan på följande sidor ger ytterligare tips och instruktioner. Text och bild visar på känsliga ställen och tipsar om tillvägagångssätt för kontroll och åtgärd. OBS! Denna checklista är ej istället för normen utan en hjälp och ett komplement. HAGS katalog ger också information om hur ofta tillsyn och underhåll bör ske på varje enskilt lekredskap. 4 DAGS INSPECTION ATT SE & ÖVER MAINTENANCE

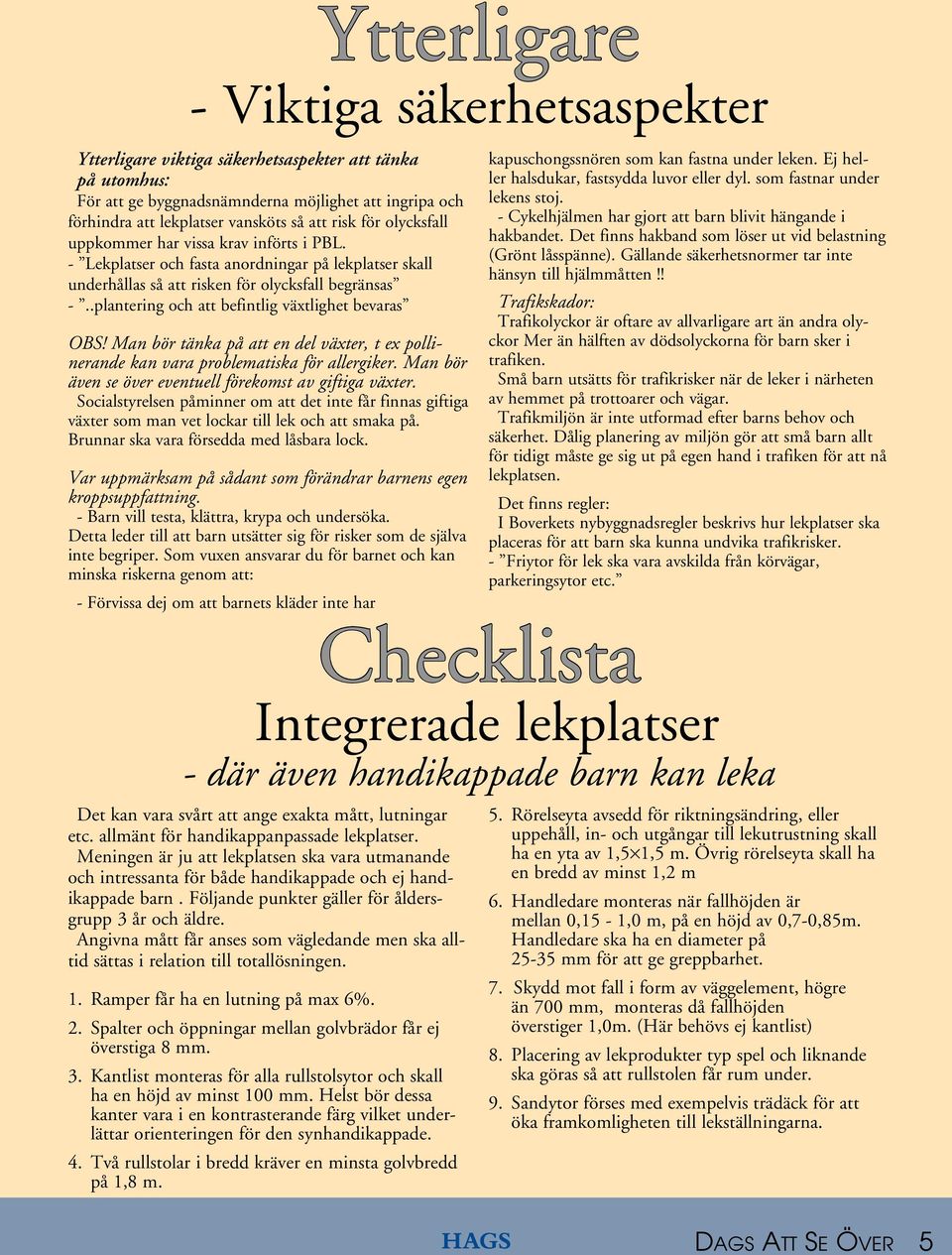

5 Det kan vara svårt att ange exakta mått, lutningar etc. allmänt för handikappanpassade lekplatser. Meningen är ju att lekplatsen ska vara utmanande och intressanta för både handikappade och ej handikappade barn. Följande punkter gäller för åldersgrupp 3 år och äldre. Angivna mått får anses som vägledande men ska alltid sättas i relation till totallösningen. 1. Ramper får ha en lutning på max 6%. 2. Spalter och öppningar mellan golvbrädor får ej överstiga 8 mm. 3. Kantlist monteras för alla rullstolsytor och skall ha en höjd av minst 100 mm. Helst bör dessa kanter vara i en kontrasterande färg vilket underlättar orienteringen för den synhandikappade. 4. Två rullstolar i bredd kräver en minsta golvbredd på 1,8 m. Ytterligare - Viktiga säkerhetsaspekter Ytterligare viktiga säkerhetsaspekter att tänka på utomhus: För att ge byggnadsnämnderna möjlighet att ingripa och förhindra att lekplatser vansköts så att risk för olycksfall uppkommer har vissa krav införts i PBL. - Lekplatser och fasta anordningar på lekplatser skall underhållas så att risken för olycksfall begränsas -..plantering och att befintlig växtlighet bevaras OBS! Man bör tänka på att en del växter, t ex pollinerande kan vara problematiska för allergiker. Man bör även se över eventuell förekomst av giftiga växter. Socialstyrelsen påminner om att det inte får finnas giftiga växter som man vet lockar till lek och att smaka på. Brunnar ska vara försedda med låsbara lock. Var uppmärksam på sådant som förändrar barnens egen kroppsuppfattning. - Barn vill testa, klättra, krypa och undersöka. Detta leder till att barn utsätter sig för risker som de själva inte begriper. Som vuxen ansvarar du för barnet och kan minska riskerna genom att: - Förvissa dej om att barnets kläder inte har Checklista kapuschongssnören som kan fastna under leken. Ej heller halsdukar, fastsydda luvor eller dyl. som fastnar under lekens stoj. - Cykelhjälmen har gjort att barn blivit hängande i hakbandet. Det finns hakband som löser ut vid belastning (Grönt låsspänne). Gällande säkerhets normer tar inte hänsyn till hjälmmåtten!! Trafikskador: Trafikolyckor är oftare av allvarligare art än andra olyckor Mer än hälften av dödsolyckorna för barn sker i trafiken. Små barn utsätts för trafikrisker när de leker i närheten av hemmet på trottoarer och vägar. Trafikmiljön är inte utformad efter barns behov och säkerhet. Dålig planering av miljön gör att små barn allt för tidigt måste ge sig ut på egen hand i trafiken för att nå lekplatsen. Det finns regler: I Boverkets nybyggnadsregler beskrivs hur lekplatser ska placeras för att barn ska kunna undvika trafikrisker. - Friytor för lek ska vara avskilda från körvägar, parkeringsytor etc. Integrerade lekplatser - där även handikappade barn kan leka 5. Rörelseyta avsedd för riktningsändring, eller uppehåll, in- och utgångar till lekutrustning skall ha en yta av 1,5 1,5 m. Övrig rörelseyta skall ha en bredd av minst 1,2 m 6. Handledare monteras när fallhöjden är mellan 0,15-1,0 m, på en höjd av 0,7-0,85m. Handledare ska ha en diameter på mm för att ge greppbarhet. 7. Skydd mot fall i form av väggelement, högre än 700 mm, monteras då fallhöjden överstiger 1,0m. (Här behövs ej kantlist) 8. Placering av lekprodukter typ spel och liknande ska göras så att rullstolen får rum under. 9. Sandytor förses med exempelvis trädäck för att öka framkomligheten till lekställningarna. 5 DAGS ATT ATT SE SE ÖVER 5

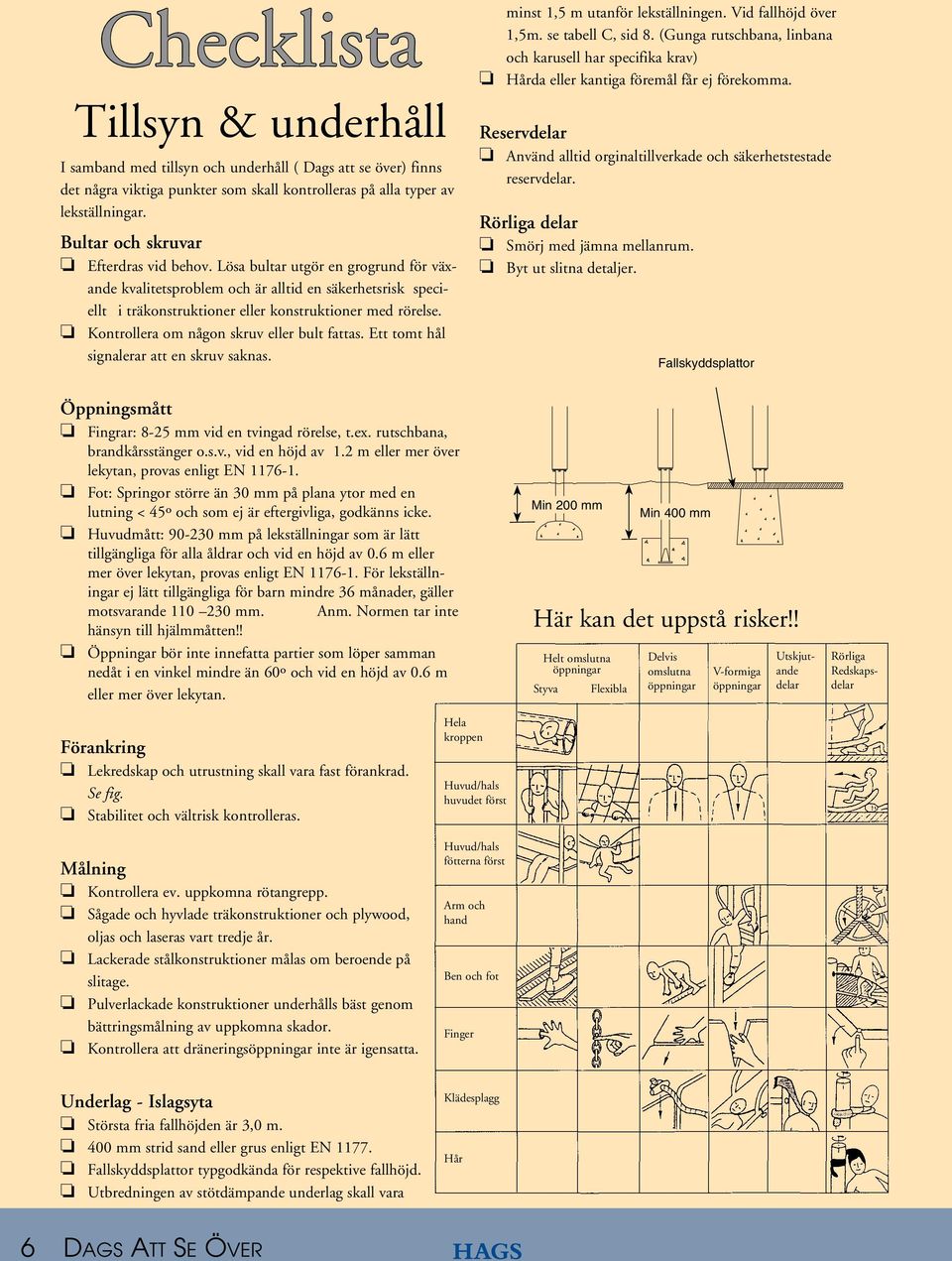

6 Checklista Tillsyn & underhåll I samband med tillsyn och underhåll ( Dags att se över) finns det några viktiga punkter som skall kontrolleras på alla typer av lekställningar. Bultar och skruvar Efterdras vid behov. Lösa bultar utgör en grogrund för växande kvalitetsproblem och är alltid en säkerhetsrisk speciellt i träkonstruktioner eller konstruktioner med rörelse. Kontrollera om någon skruv eller bult fattas. Ett tomt hål signalerar att en skruv saknas. minst 1,5 m utanför lekställningen. Vid fallhöjd över 1,5m. se tabell C, sid 8. (Gunga rutschbana, linbana och karusell har specifika krav) Hårda eller kantiga föremål får ej förekomma. Reservdelar Använd alltid orginaltillverkade och säkerhetstestade reservdelar. Rörliga delar Smörj med jämna mellanrum. Byt ut slitna detaljer. Fallskyddsplattor Öppningsmått Fingrar: 8-25 mm vid en tvingad rörelse, t.ex. rutschbana, brandkårsstänger o.s.v., vid en höjd av 1.2 m eller mer över lekytan, provas enligt EN Fot: Springor större än 30 mm på plana ytor med en lutning < 45º och som ej är eftergivliga, godkänns icke. Huvudmått: mm på lekställningar som är lätt tillgängliga för alla åldrar och vid en höjd av 0.6 m eller mer över lekytan, provas enligt EN För lekställningar ej lätt tillgängliga för barn mindre 36 månader, gäller motsvarande mm. Anm. Normen tar inte hänsyn till hjälmmåtten!! Öppningar bör inte innefatta partier som löper samman nedåt i en vinkel mindre än 60º och vid en höjd av 0.6 m eller mer över lekytan. Min 200 mm Min 400 mm Här kan det uppstå risker!! Helt omslutna öppningar Styva Flexibla Delvis omslutna öppningar V-formiga öppningar Utskjutande delar Rörliga Redskapsdelar Förankring Lekredskap och utrustning skall vara fast förankrad. Se fig. Stabilitet och vältrisk kontrolleras. Målning Kontrollera ev. uppkomna rötangrepp. Sågade och hyvlade träkonstruktioner och plywood, oljas och laseras vart tredje år. Lackerade stålkonstruktioner målas om beroende på slitage. Pulverlackade konstruktioner underhålls bäst genom bättringsmålning av uppkomna skador. Kontrollera att dräneringsöppningar inte är igensatta. Hela kroppen Huvud/hals huvudet först Huvud/hals fötterna först Arm och hand Ben och fot Finger Underlag - Islagsyta Största fria fallhöjden är 3,0 m. 400 mm strid sand eller grus enligt EN Fallskyddsplattor typgodkända för respektive fallhöjd. Utbredningen av stötdämpande underlag skall vara Klädesplagg Hår 6

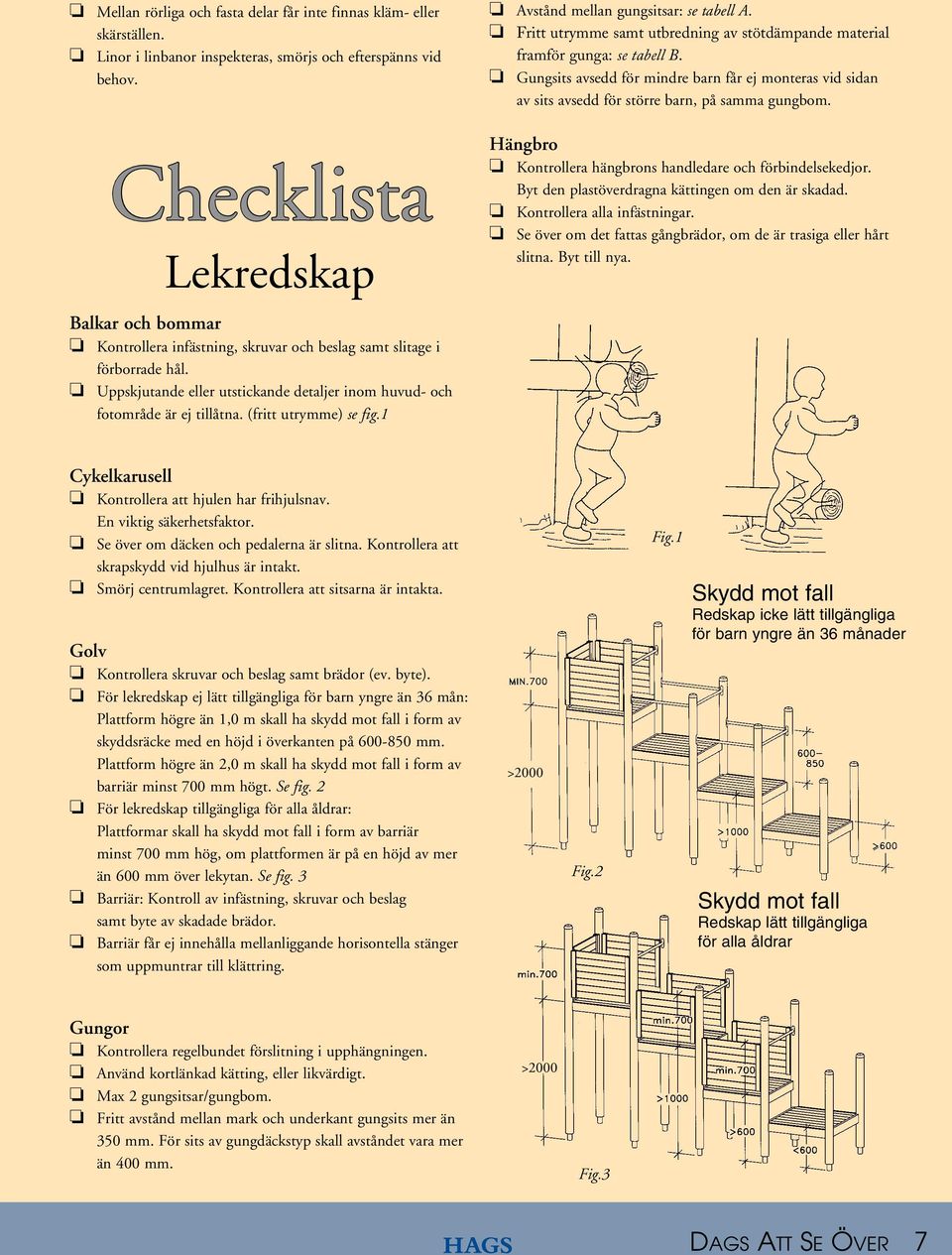

7 Mellan rörliga och fasta delar får inte finnas kläm- eller skärställen. Linor i linbanor inspekteras, smörjs och efterspänns vid behov. Checklista Lekredskap Balkar och bommar Kontrollera infästning, skruvar och beslag samt slitage i förborrade hål. Uppskjutande eller utstickande detaljer inom huvud- och fotområde är ej tillåtna. (fritt utrymme) se fig.1 Avstånd mellan gungsitsar: se tabell A. Fritt utrymme samt utbredning av stötdämpande material framför gunga: se tabell B. Gungsits avsedd för mindre barn får ej monteras vid sidan av sits avsedd för större barn, på samma gungbom. Hängbro Kontrollera hängbrons handledare och förbindelsekedjor. Byt den plastöverdragna kättingen om den är skadad. Kontrollera alla infästningar. Se över om det fattas gångbrädor, om de är trasiga eller hårt slitna. Byt till nya. Cykelkarusell Kontrollera att hjulen har frihjulsnav. En viktig säkerhetsfaktor. Se över om däcken och pedalerna är slitna. Kontrollera att skrapskydd vid hjulhus är intakt. Smörj centrumlagret. Kontrollera att sitsarna är intakta. Golv Kontrollera skruvar och beslag samt brädor (ev. byte). För lekredskap ej lätt tillgängliga för barn yngre än 36 mån: Plattform högre än 1,0 m skall ha skydd mot fall i form av skyddsräcke med en höjd i överkanten på mm. Plattform högre än 2,0 m skall ha skydd mot fall i form av barriär minst 700 mm högt. Se fig. 2 För lekredskap tillgängliga för alla åldrar: Plattformar skall ha skydd mot fall i form av barriär minst 700 mm hög, om plattformen är på en höjd av mer än 600 mm över lekytan. Se fig. 3 Barriär: Kontroll av infästning, skruvar och beslag samt byte av skadade brädor. Barriär får ej innehålla mellanliggande horisontella stänger som uppmuntrar till klättring. >2000 Fig.2 Fig.1 Skydd mot fall Redskap icke lätt tillgängliga för barn yngre än 36 månader Skydd mot fall Redskap lätt tillgängliga för alla åldrar Gungor Kontrollera regelbundet förslitning i upphängningen. Använd kortlänkad kätting, eller likvärdigt. Max 2 gungsitsar/gungbom. Fritt avstånd mellan mark och underkant gungsits mer än 350 mm. För sits av gungdäckstyp skall avståndet vara mer än 400 mm. >2000 Fig.3 7

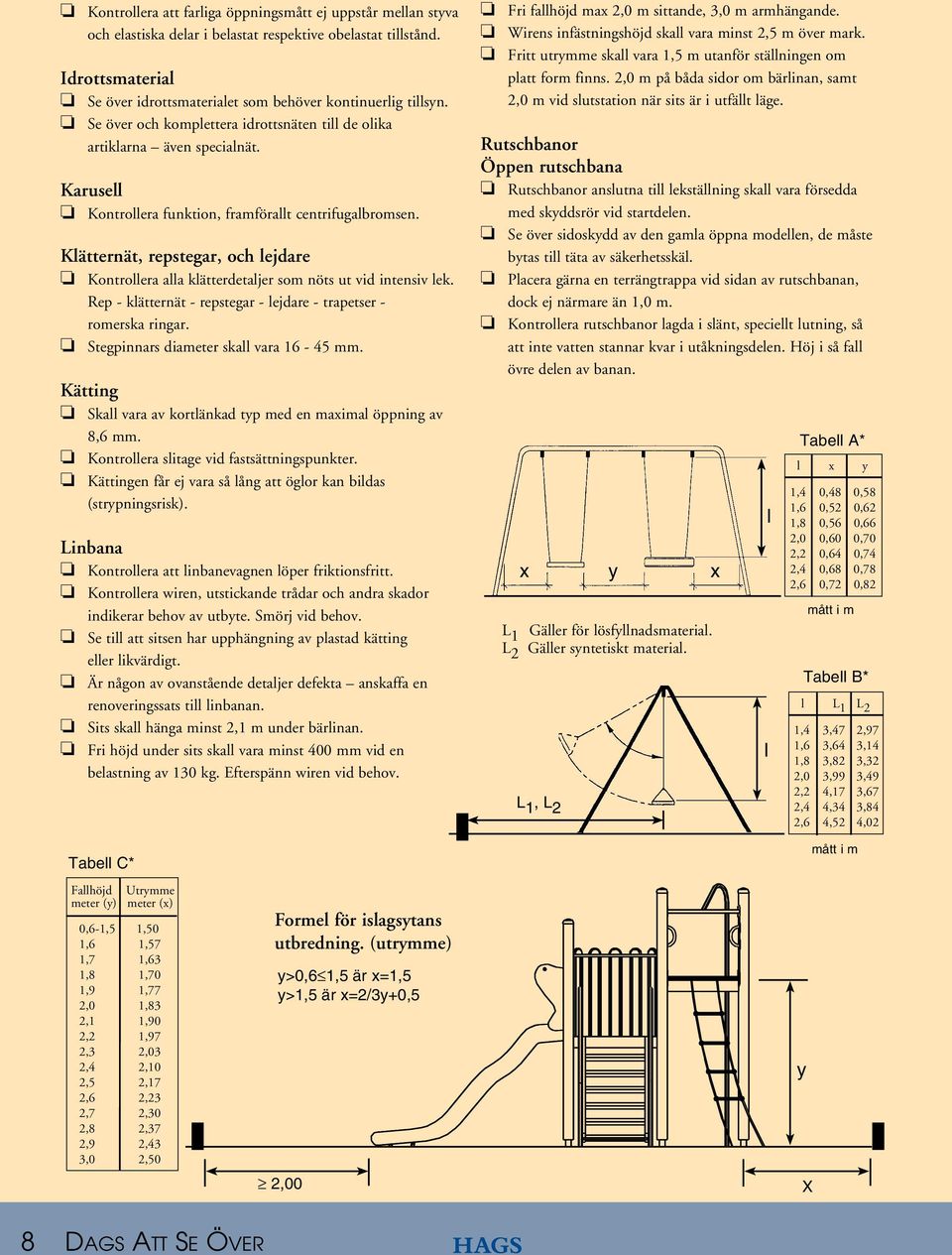

8 Kontrollera att farliga öppningsmått ej uppstår mellan styva och elastiska delar i belastat respektive obelastat tillstånd. Idrottsmaterial Se över idrottsmaterialet som behöver kontinuerlig tillsyn. Se över och komplettera idrottsnäten till de olika artiklarna även specialnät. Karusell Kontrollera funktion, framförallt centrifugalbromsen. Klätternät, repstegar, och lejdare Kontrollera alla klätterdetaljer som nöts ut vid intensiv lek. Rep - klätternät - repstegar - lejdare - trapetser - romerska ringar. Stegpinnars diameter skall vara mm. Kätting Skall vara av kortlänkad typ med en maximal öppning av 8,6 mm. Kontrollera slitage vid fastsättningspunkter. Kättingen får ej vara så lång att öglor kan bildas (strypningsrisk). Linbana Kontrollera att linbanevagnen löper friktionsfritt. Kontrollera wiren, utstickande trådar och andra skador indikerar behov av utbyte. Smörj vid behov. Se till att sitsen har upphängning av plastad kätting eller likvärdigt. Är någon av ovanstående detaljer defekta anskaffa en renoveringssats till linbanan. Sits skall hänga minst 2,1 m under bärlinan. Fri höjd under sits skall vara minst 400 mm vid en belastning av 130 kg. Efterspänn wiren vid behov. Tabell C* Fri fallhöjd max 2,0 m sittande, 3,0 m armhängande. Wirens infästningshöjd skall vara minst 2,5 m över mark. Fritt utrymme skall vara 1,5 m utanför ställningen om platt form finns. 2,0 m på båda sidor om bärlinan, samt 2,0 m vid slutstation när sits är i utfällt läge. Rutschbanor Öppen rutschbana Rutschbanor anslutna till lekställning skall vara försedda med skyddsrör vid startdelen. Se över sidoskydd av den gamla öppna modellen, de måste bytas till täta av säkerhetsskäl. Placera gärna en terrängtrappa vid sidan av rutschbanan, dock ej närmare än 1,0 m. Kontrollera rutschbanor lagda i slänt, speciellt lutning, så att inte vatten stannar kvar i utåkningsdelen. Höj i så fall övre delen av banan. x y x L 1 Gäller för lösfyllnadsmaterial. L 2 Gäller syntetiskt material. L 1, L 2 l l Tabell A* l x y 1,4 0,48 0,58 1,6 0,52 0,62 1,8 0,56 0,66 2,0 0,60 0,70 2,2 0,64 0,74 2,4 0,68 0,78 2,6 0,72 0,82 mått i m Tabell B* l L 1 L 2 1,4 3,47 2,97 1,6 3,64 3,14 1,8 3,82 3,32 2,0 3,99 3,49 2,2 4,17 3,67 2,4 4,34 3,84 2,6 4,52 4,02 mått i m Fallhöjd Utrymme meter (y) meter (x) 0,6-1,5 1,50 1,6 1,57 1,7 1,63 1,8 1,70 1,9 1,77 2,0 1,83 2,1 1,90 2,2 1,97 2,3 2,03 2,4 2,10 2,5 2,17 2,6 2,23 2,7 2,30 2,8 2,37 2,9 2,43 3,0 2,50 Formel för islagsytans utbredning. (utrymme) y>0,6 1,5 är x=1,5 y>1,5 är x=2/3y+0,5 2,00 y X 8

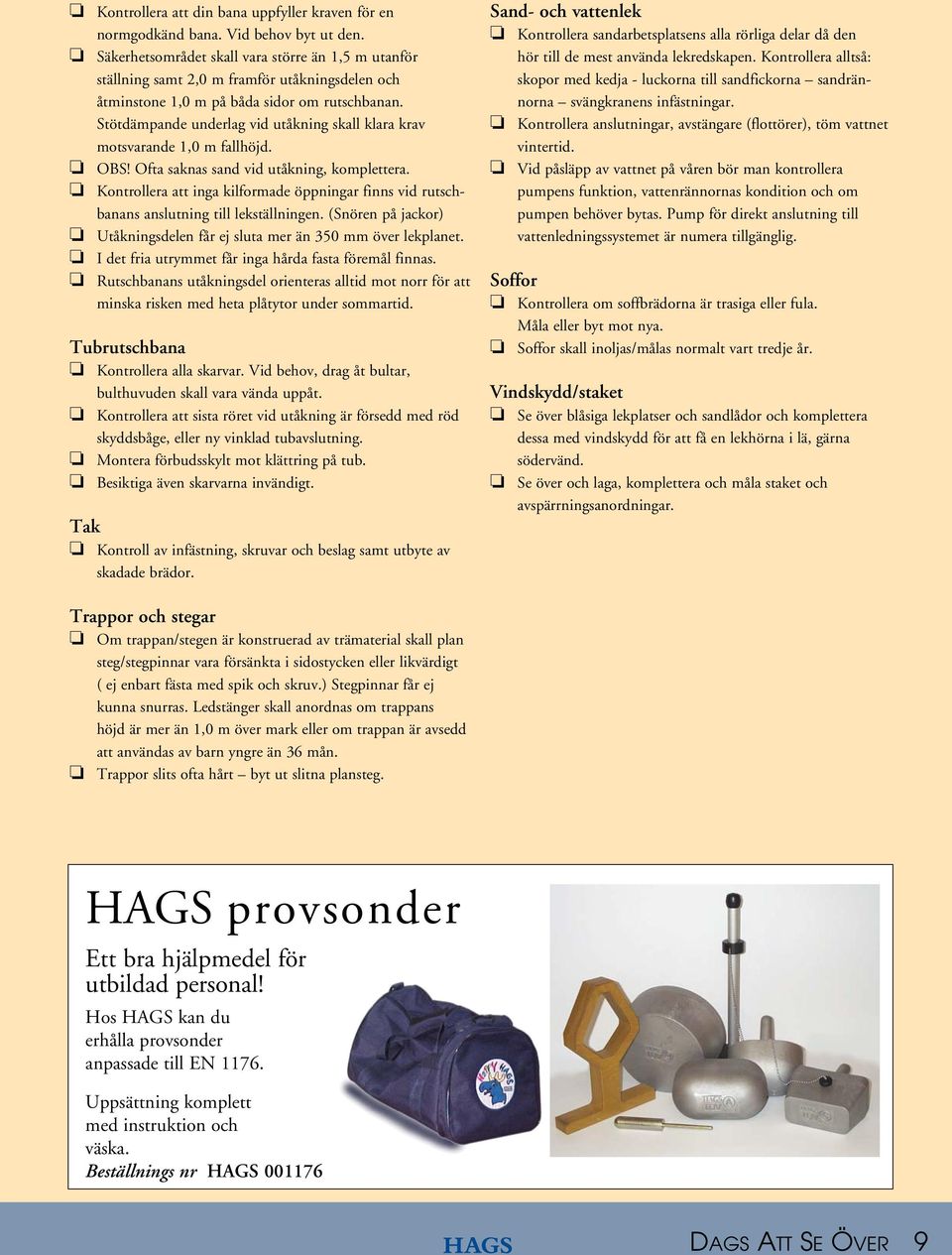

9 Kontrollera att din bana uppfyller kraven för en normgodkänd bana. Vid behov byt ut den. Säkerhetsområdet skall vara större än 1,5 m utanför ställning samt 2,0 m framför utåkningsdelen och åtminstone 1,0 m på båda sidor om rutschbanan. Stötdämpande underlag vid utåkning skall klara krav motsvarande 1,0 m fallhöjd. OBS! Ofta saknas sand vid utåkning, komplettera. Kontrollera att inga kilformade öppningar finns vid rutschbanans anslutning till lekställningen. (Snören på jackor) Utåkningsdelen får ej sluta mer än 350 mm över lekplanet. I det fria utrymmet får inga hårda fasta föremål finnas. Rutschbanans utåkningsdel orienteras alltid mot norr för att minska risken med heta plåtytor under sommartid. Tubrutschbana Kontrollera alla skarvar. Vid behov, drag åt bultar, bulthuvuden skall vara vända uppåt. Kontrollera att sista röret vid utåkning är försedd med röd skyddsbåge, eller ny vinklad tubavslutning. Montera förbudsskylt mot klättring på tub. Besiktiga även skarvarna invändigt. Tak Kontroll av infästning, skruvar och beslag samt utbyte av skadade brädor. Sand- och vattenlek Kontrollera sandarbetsplatsens alla rörliga delar då den hör till de mest använda lekredskapen. Kontrollera alltså: skopor med kedja - luckorna till sandfickorna sandrännorna svängkranens infästningar. Kontrollera anslutningar, avstängare (flottörer), töm vattnet vintertid. Vid påsläpp av vattnet på våren bör man kontrollera pumpens funktion, vattenrännornas kondition och om pumpen behöver bytas. Pump för direkt anslutning till vattenledningssystemet är numera tillgänglig. Soffor Kontrollera om soffbrädorna är trasiga eller fula. Måla eller byt mot nya. Soffor skall inoljas/målas normalt vart tredje år. Vindskydd/staket Se över blåsiga lekplatser och sandlådor och komplettera dessa med vindskydd för att få en lekhörna i lä, gärna södervänd. Se över och laga, komplettera och måla staket och avspärrningsanordningar. Trappor och stegar Om trappan/stegen är konstruerad av trämaterial skall plan steg/stegpinnar vara försänkta i sidostycken eller likvärdigt ( ej enbart fästa med spik och skruv.) Stegpinnar får ej kunna snurras. Ledstänger skall anordnas om trappans höjd är mer än 1,0 m över mark eller om trappan är avsedd att användas av barn yngre än 36 mån. Trappor slits ofta hårt byt ut slitna plansteg. HAGS provsonder Ett bra hjälpmedel för utbildad personal! Hos HAGS kan du erhålla provsonder anpassade till EN Uppsättning komplett med instruktion och väska. Beställnings nr HAGS

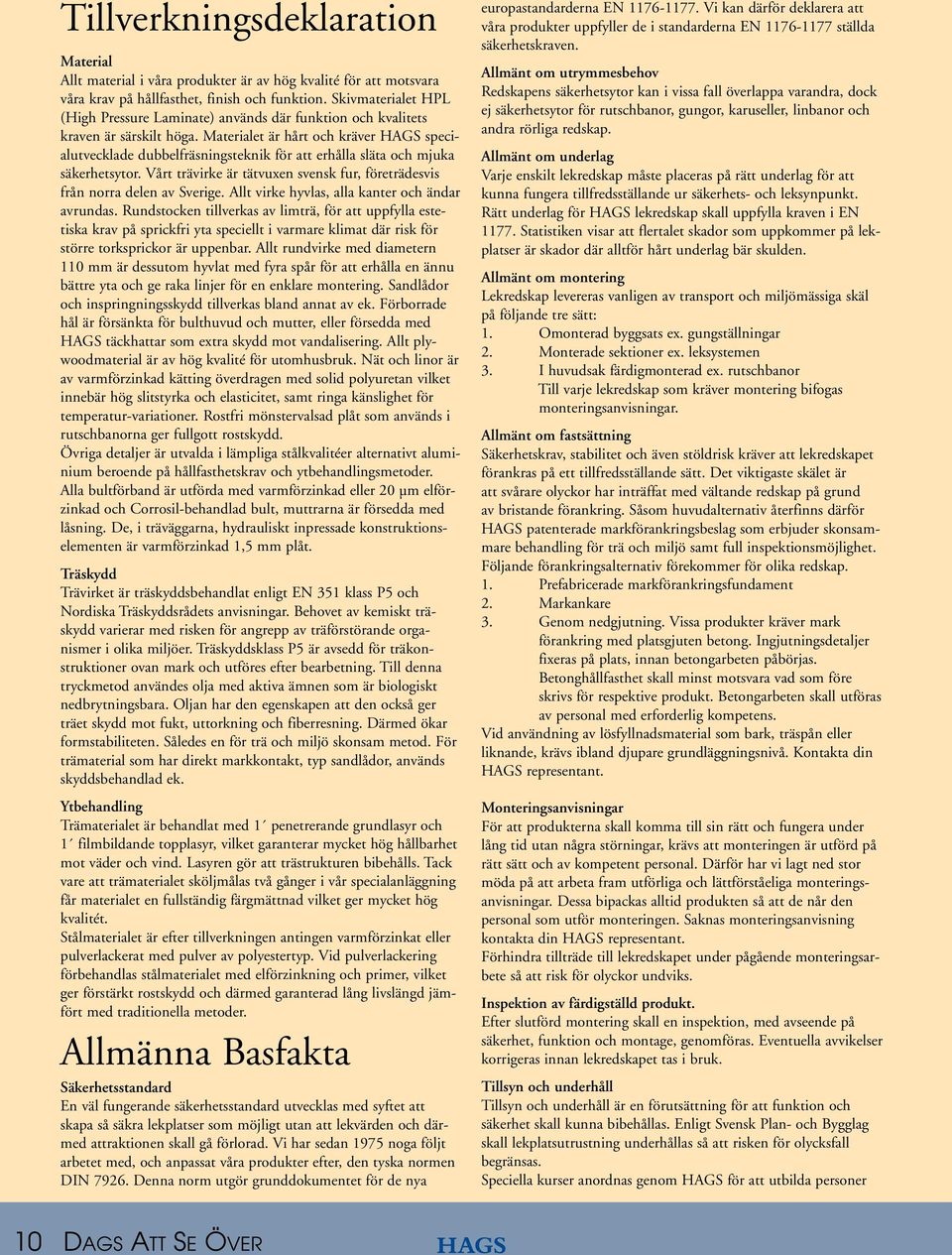

10 Tillverkningsdeklaration Material Allt material i våra produkter är av hög kvalité för att motsvara våra krav på hållfasthet, finish och funktion. Skivmaterialet HPL (High Pressure Laminate) används där funktion och kvalitets kraven är särskilt höga. Materialet är hårt och kräver HAGS specialutvecklade dubbelfräsningsteknik för att erhålla släta och mjuka säkerhetsytor. Vårt trävirke är tätvuxen svensk fur, företrädesvis från norra delen av Sverige. Allt virke hyvlas, alla kanter och ändar avrundas. Rundstocken tillverkas av limträ, för att uppfylla estetiska krav på sprickfri yta speciellt i varmare klimat där risk för större torksprickor är uppenbar. Allt rundvirke med diametern 110 mm är dessutom hyvlat med fyra spår för att erhålla en ännu bättre yta och ge raka linjer för en enklare montering. Sandlådor och inspringningsskydd tillverkas bland annat av ek. Förborrade hål är försänkta för bulthuvud och mutter, eller försedda med HAGS täckhattar som extra skydd mot vandalisering. Allt plywoodmaterial är av hög kvalité för utomhusbruk. Nät och linor är av varmförzinkad kätting överdragen med solid polyuretan vilket innebär hög slitstyrka och elasticitet, samt ringa känslighet för temperatur-variationer. Rostfri mönstervalsad plåt som används i rutschbanorna ger fullgott rostskydd. Övriga detaljer är utvalda i lämpliga stålkvalitéer alternativt aluminium beroende på hållfasthetskrav och ytbehandlingsmetoder. Alla bultförband är utförda med varmförzinkad eller 20 µm elförzinkad och Corrosil-behandlad bult, muttrarna är försedda med låsning. De, i träväggarna, hydrauliskt inpressade konstruktionselementen är varmförzinkad 1,5 mm plåt. Träskydd Trävirket är träskyddsbehandlat enligt EN 351 klass P5 och Nordiska Träskyddsrådets anvisningar. Behovet av kemiskt träskydd varierar med risken för angrepp av träförstörande organismer i olika miljöer. Träskyddsklass P5 är avsedd för träkonstruktioner ovan mark och utföres efter bearbetning. Till denna tryckmetod användes olja med aktiva ämnen som är biologiskt nedbrytningsbara. Oljan har den egenskapen att den också ger träet skydd mot fukt, uttorkning och fiberresning. Därmed ökar formstabiliteten. Således en för trä och miljö skonsam metod. För trämaterial som har direkt markkontakt, typ sandlådor, används skyddsbehandlad ek. Ytbehandling Trämaterialet är behandlat med 1 penetrerande grundlasyr och 1 filmbildande topplasyr, vilket garanterar mycket hög hållbarhet mot väder och vind. Lasyren gör att trästrukturen bibehålls. Tack vare att trämaterialet sköljmålas två gånger i vår specialanläggning får materialet en fullständig färgmättnad vilket ger mycket hög kvalitét. Stålmaterialet är efter tillverkningen antingen varmförzinkat eller pulverlackerat med pulver av polyestertyp. Vid pulverlackering förbehandlas stålmaterialet med elförzinkning och primer, vilket ger förstärkt rostskydd och därmed garanterad lång livslängd jämfört med traditionella metoder. Allmänna Basfakta Säkerhetsstandard En väl fungerande säkerhetsstandard utvecklas med syftet att skapa så säkra lekplatser som möjligt utan att lekvärden och därmed attraktionen skall gå förlorad. Vi har sedan 1975 noga följt arbetet med, och anpassat våra produkter efter, den tyska normen DIN Denna norm utgör grunddokumentet för de nya europastandarderna EN Vi kan därför deklarera att våra produkter uppfyller de i standarderna EN ställda säkerhetskraven. Allmänt om utrymmesbehov Redskapens säkerhetsytor kan i vissa fall överlappa varandra, dock ej säkerhetsytor för rutschbanor, gungor, karuseller, linbanor och andra rörliga redskap. Allmänt om underlag Varje enskilt lekredskap måste placeras på rätt underlag för att kunna fungera tillfredsställande ur säkerhets- och leksynpunkt. Rätt underlag för HAGS lekredskap skall uppfylla kraven i EN Statistiken visar att flertalet skador som uppkommer på lekplatser är skador där alltför hårt underlag bär skulden. Allmänt om montering Lekredskap levereras vanligen av transport och miljömässiga skäl på följande tre sätt: 1. Omonterad byggsats ex. gungställningar 2. Monterade sektioner ex. leksystemen 3. I huvudsak färdigmonterad ex. rutschbanor Till varje lekredskap som kräver montering bifogas monteringsanvisningar. Allmänt om fastsättning Säkerhetskrav, stabilitet och även stöldrisk kräver att lekredskapet förankras på ett tillfredsställande sätt. Det viktigaste skälet är att svårare olyckor har inträffat med vältande redskap på grund av bristande förankring. Såsom huvudalternativ återfinns därför HAGS patenterade markförankringsbeslag som erbjuder skonsammare behandling för trä och miljö samt full inspektionsmöjlighet. Följande förankringsalternativ förekommer för olika redskap. 1. Prefabricerade markförankringsfundament 2. Markankare 3. Genom nedgjutning. Vissa produkter kräver mark förankring med platsgjuten betong. Ingjutningsdetaljer fixeras på plats, innan betongarbeten påbörjas. Betonghållfasthet skall minst motsvara vad som före skrivs för respektive produkt. Betongarbeten skall utföras av personal med erforderlig kompetens. Vid användning av lösfyllnadsmaterial som bark, träspån eller liknande, krävs ibland djupare grundläggningsnivå. Kontakta din HAGS representant. Monteringsanvisningar För att produkterna skall komma till sin rätt och fungera under lång tid utan några störningar, krävs att monteringen är utförd på rätt sätt och av kompetent personal. Därför har vi lagt ned stor möda på att arbeta fram utförliga och lättförståeliga monteringsanvisningar. Dessa bipackas alltid produkten så att de når den personal som utför monteringen. Saknas monteringsanvisning kontakta din HAGS representant. Förhindra tillträde till lekredskapet under pågående monteringsarbete så att risk för olyckor undviks. Inspektion av färdigställd produkt. Efter slutförd montering skall en inspektion, med avseende på säkerhet, funktion och montage, genomföras. Eventuella avvikelser korrigeras innan lekredskapet tas i bruk. Tillsyn och underhåll Tillsyn och underhåll är en förutsättning för att funktion och säkerhet skall kunna bibehållas. Enligt Svensk Plan- och Bygglag skall lekplatsutrustning underhållas så att risken för olycksfall begränsas. Speciella kurser anordnas genom HAGS för att utbilda personer 10

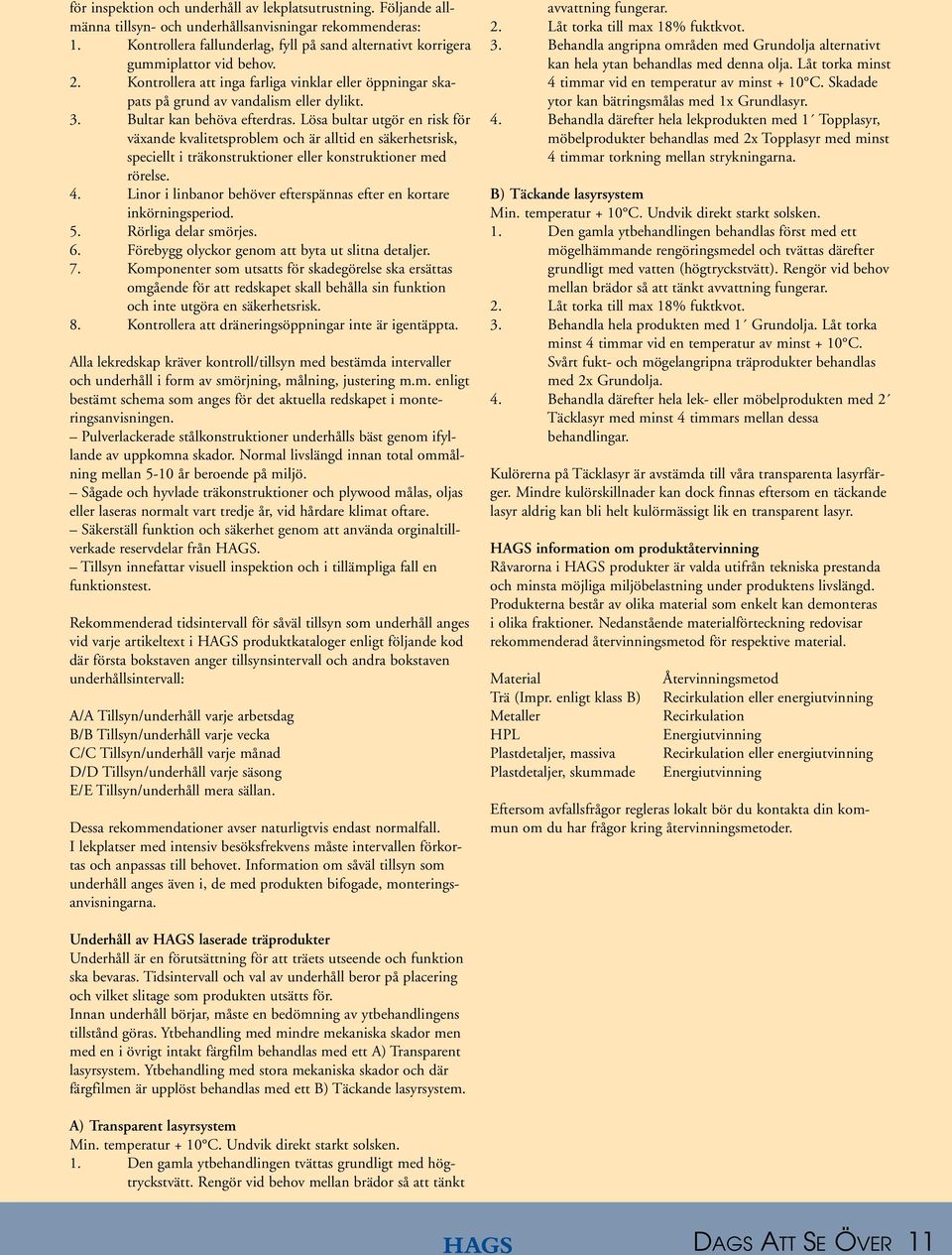

11 för inspektion och underhåll av lekplatsutrustning. Följande allmänna tillsyn- och underhållsanvisningar rekommenderas: 1. Kontrollera fallunderlag, fyll på sand alternativt korrigera gummiplattor vid behov. 2. Kontrollera att inga farliga vinklar eller öppningar skapats på grund av vandalism eller dylikt. 3. Bultar kan behöva efterdras. Lösa bultar utgör en risk för växande kvalitetsproblem och är alltid en säkerhetsrisk, speciellt i träkonstruktioner eller konstruktioner med rörelse. 4. Linor i linbanor behöver efterspännas efter en kortare inkörningsperiod. 5. Rörliga delar smörjes. 6. Förebygg olyckor genom att byta ut slitna detaljer. 7. Komponenter som utsatts för skadegörelse ska ersättas omgående för att redskapet skall behålla sin funktion och inte utgöra en säkerhetsrisk. 8. Kontrollera att dräneringsöppningar inte är igentäppta. Alla lekredskap kräver kontroll/tillsyn med bestämda intervaller och underhåll i form av smörjning, målning, justering m.m. enligt bestämt schema som anges för det aktuella redskapet i monteringsanvisningen. Pulverlackerade stålkonstruktioner underhålls bäst genom ifyllande av uppkomna skador. Normal livslängd innan total ommålning mellan 5-10 år beroende på miljö. Sågade och hyvlade träkonstruktioner och plywood målas, oljas eller laseras normalt vart tredje år, vid hårdare klimat oftare. Säkerställ funktion och säkerhet genom att använda orginaltillverkade reservdelar från HAGS. Tillsyn innefattar visuell inspektion och i tillämpliga fall en funktionstest. Rekommenderad tidsintervall för såväl tillsyn som underhåll anges vid varje artikeltext i HAGS produktkataloger enligt följande kod där första bokstaven anger tillsynsintervall och andra bokstaven underhållsintervall: A/A Tillsyn/underhåll varje arbetsdag B/B Tillsyn/underhåll varje vecka C/C Tillsyn/underhåll varje månad D/D Tillsyn/underhåll varje säsong E/E Tillsyn/underhåll mera sällan. Dessa rekommendationer avser naturligtvis endast normalfall. I lekplatser med intensiv besöksfrekvens måste intervallen förkortas och anpassas till behovet. Information om såväl tillsyn som underhåll anges även i, de med produkten bifogade, monteringsanvisningarna. avvattning fungerar. 2. Låt torka till max 18% fuktkvot. 3. Behandla angripna områden med Grundolja alternativt kan hela ytan behandlas med denna olja. Låt torka minst 4 timmar vid en temperatur av minst + 10 C. Skadade ytor kan bätringsmålas med 1x Grundlasyr. 4. Behandla därefter hela lekprodukten med 1 Topplasyr, möbelprodukter behandlas med 2x Topplasyr med minst 4 timmar torkning mellan strykningarna. B) Täckande lasyrsystem Min. temperatur + 10 C. Undvik direkt starkt solsken. 1. Den gamla ytbehandlingen behandlas först med ett mögelhämmande rengöringsmedel och tvättas därefter grundligt med vatten (högtryckstvätt). Rengör vid behov mellan brädor så att tänkt avvattning fungerar. 2. Låt torka till max 18% fuktkvot. 3. Behandla hela produkten med 1 Grundolja. Låt torka minst 4 timmar vid en temperatur av minst + 10 C. Svårt fukt- och mögelangripna träprodukter behandlas med 2x Grundolja. 4. Behandla därefter hela lek- eller möbelprodukten med 2 Täcklasyr med minst 4 timmars mellan dessa behandlingar. Kulörerna på Täcklasyr är avstämda till våra transparenta lasyrfärger. Mindre kulörskillnader kan dock finnas eftersom en täckande lasyr aldrig kan bli helt kulörmässigt lik en transparent lasyr. HAGS information om produktåtervinning Råvarorna i HAGS produkter är valda utifrån tekniska prestanda och minsta möjliga miljöbelastning under produktens livslängd. Produkterna består av olika material som enkelt kan demonteras i olika fraktioner. Nedanstående materialförteckning redovisar rekommenderad återvinningsmetod för respektive material. Material Trä (Impr. enligt klass B) Metaller HPL Plastdetaljer, massiva Plastdetaljer, skummade Återvinningsmetod Recirkulation eller energiutvinning Recirkulation Energiutvinning Recirkulation eller energiutvinning Energiutvinning Eftersom avfallsfrågor regleras lokalt bör du kontakta din kommun om du har frågor kring återvinningsmetoder. Underhåll av HAGS laserade träprodukter Underhåll är en förutsättning för att träets utseende och funktion ska bevaras. Tidsintervall och val av underhåll beror på placering och vilket slitage som produkten utsätts för. Innan underhåll börjar, måste en bedömning av ytbehandlingens tillstånd göras. Ytbehandling med mindre mekaniska skador men med en i övrigt intakt färgfilm behandlas med ett A) Transparent lasyrsystem. Ytbehandling med stora mekaniska skador och där färgfilmen är upplöst behandlas med ett B) Täckande lasyrsystem. A) Transparent lasyrsystem Min. temperatur + 10 C. Undvik direkt starkt solsken. 1. Den gamla ytbehandlingen tvättas grundligt med högtryckstvätt. Rengör vid behov mellan brädor så att tänkt 11

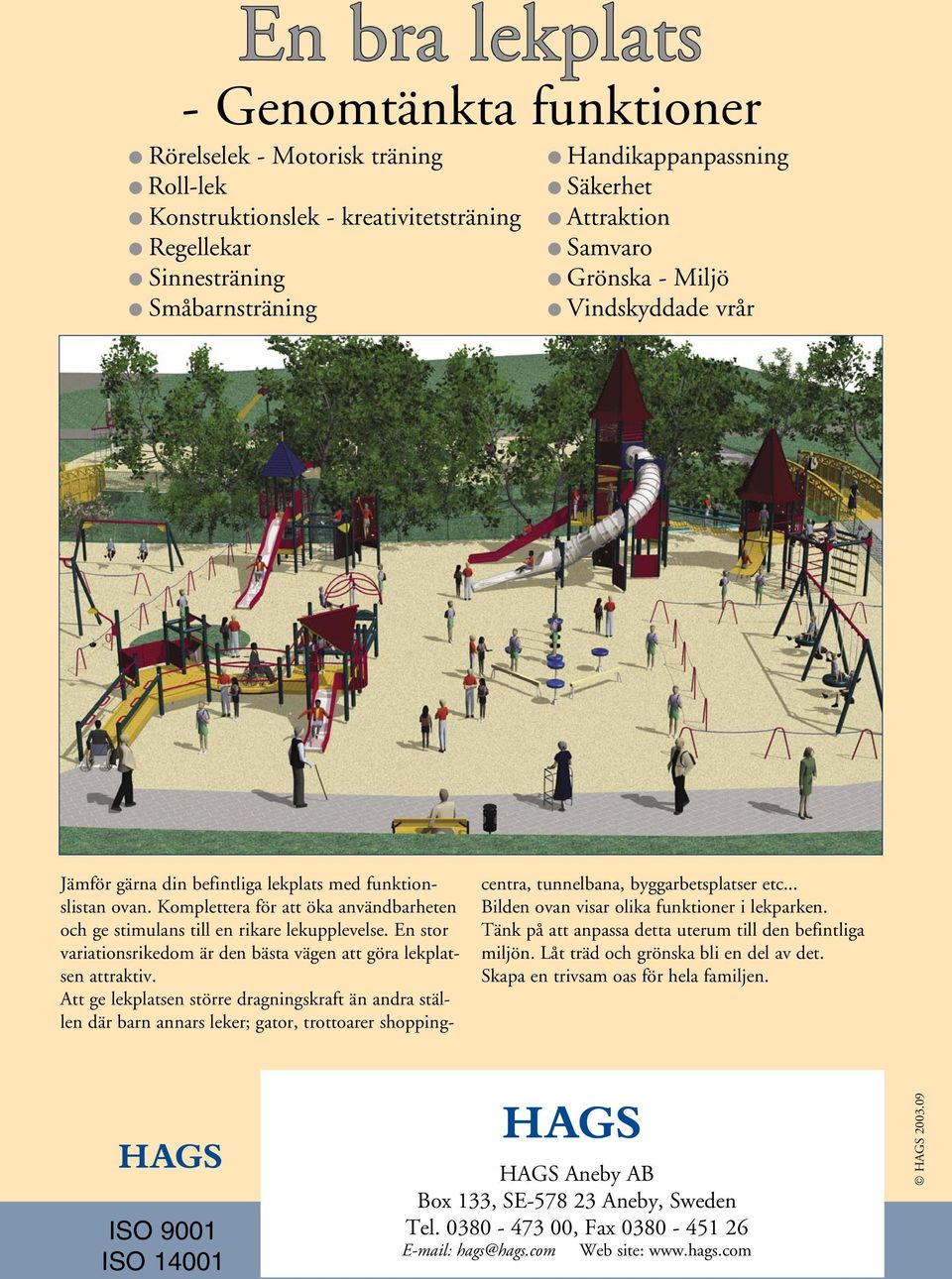

12 En bra lekplats - Genomtänkta funktioner Rörelselek - Motorisk träning Roll-lek Konstruktionslek - kreativitetsträning Regellekar Sinnesträning Småbarnsträning Handikappanpassning Säkerhet Attraktion Samvaro Grönska - Miljö Vindskyddade vrår Jämför gärna din befintliga lekplats med funktionslistan ovan. Komplettera för att öka användbarheten och ge stimulans till en rikare lekupplevelse. En stor variationsrikedom är den bästa vägen att göra lekplatsen attraktiv. Att ge lekplatsen större dragningskraft än andra ställen där barn annars leker; gator, trottoarer shoppingcentra, tunnelbana, byggarbetsplatser etc... Bilden ovan visar olika funktioner i lekparken. Tänk på att anpassa detta uterum till den befintliga miljön. Låt träd och grönska bli en del av det. Skapa en trivsam oas för hela familjen. ISO 9001 ISO HAGS Aneby AB Box 133, SE Aneby, Sweden Tel , Fax hags@hags.com Web site: HAGS
