1 Besiktningsprotokoll Anläggning - Montering - Underhåll - Besiktning - Försäljning - Konsultation www. lekplats.se - info@lekplats.se - Gåshaga Samfällighetsförening, Tack för besöket hos er. Besiktning utförd : Besiktning utförd i enlighet med gällande Svensk Standard SS-en1176:2008 och 1177:2008, samt i enlighet med lagstiftning såsom PBL, BBR, ordningslagen och produktsäkerhetslagen. Välkommen att återkomma till mig vid frågor avseende detta protokoll. / Robert Lapidus - Readymade AB

2 Lekplats 1 Lekplats 4 Lekplats 3 Lekplats 2 Lekplats 1 Sandlåda, bänk/papperskorg Lekplats 2 Större lekställning, större gungställning, vippgunga, 2 st. vippdjur, sandlåda, bänkar/bord Lekplats 3 2 st. lekhus, 3 st. vippdjur, sandlåda, bänkar/bord Lekplats 4 Sandlåda, bänk, fotbollsmål

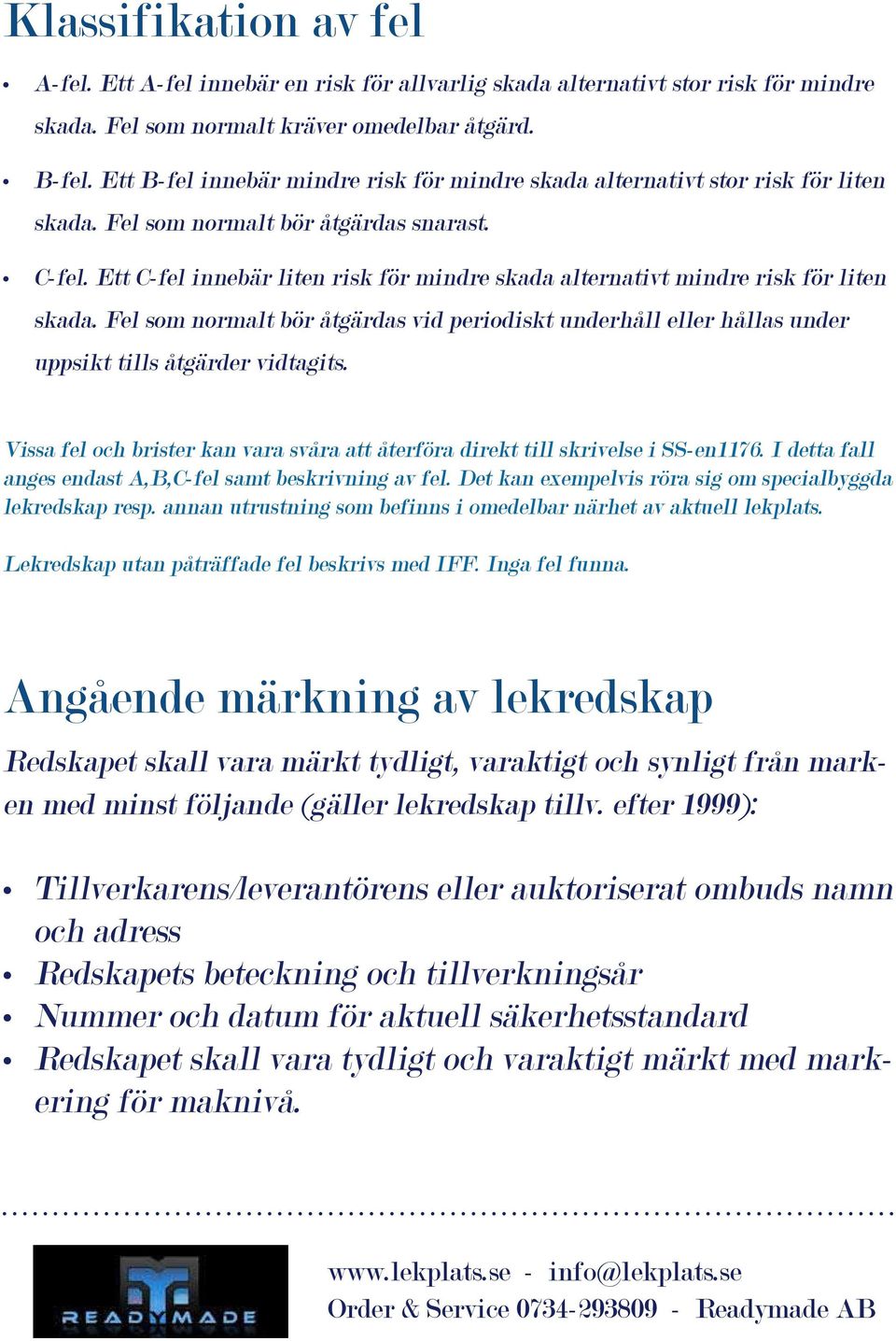

3 Klassifikation av fel A-fel. Ett A-fel innebär en risk för allvarlig skada alternativt stor risk för mindre skada. Fel som normalt kräver omedelbar åtgärd. B-fel. Ett B-fel innebär mindre risk för mindre skada alternativt stor risk för liten skada. Fel som normalt bör åtgärdas snarast. C-fel. Ett C-fel innebär liten risk för mindre skada alternativt mindre risk för liten skada. Fel som normalt bör åtgärdas vid periodiskt underhåll eller hållas under uppsikt tills åtgärder vidtagits. Vissa fel och brister kan vara svåra att återföra direkt till skrivelse i SS-en1176. I detta fall anges endast A,B,C-fel samt beskrivning av fel. Det kan exempelvis röra sig om specialbyggda lekredskap resp. annan utrustning som befinns i omedelbar närhet av aktuell lekplats. Lekredskap utan påträffade fel beskrivs med IFF. Inga fel funna. Angående märkning av lekredskap Redskapet skall vara märkt tydligt, varaktigt och synligt från marken med minst följande (gäller lekredskap tillv. efter 1999): Tillverkarens/leverantörens eller auktoriserat ombuds namn och adress Redskapets beteckning och tillverkningsår Nummer och datum för aktuell säkerhetsstandard Redskapet skall vara tydligt och varaktigt märkt med markering för maknivå.

4 Lekplats 1 Lekplatsen består av sandlåda, bänk IFF - inga fel funna. Lekplatsen är i god kondition. Bänk och papperskorg är placerade på ett bra avstånd från sandlåda och är utformade på ett säkert sätt vad gäller avsaknad av vassa kanter, flisande trä m.m. Sandlådan bör efterses med jämna intervall enligt de underhållsrutiner som återfinns i SS-en1776/77.

5 Vid besiktning av lekplats 1 så eftersöks flisande trä, utstickande spikhuvuden, spik och bult invändigt och utvändigt. Sargens stabilitet kontrolleras. Vidare så kontrolleras att det inte föreligger snubbelrisk på området. Vad gäller bord och bänkar så hoppar/klättrar barnen även på dessa ibland. Vid fall så är det bra om bord/bänkar är placerade på behörigt avstånd från sarg och andra hårda föremål/ytor, vilket här är fallet. Resultat lekplats 1 IFF - inga fel funna

6 Lekplats 2 Lekplatsen består av större lekställning, större gungställning, vippgunga, 2 st. vippdjur, sandlåda, bänkar/bord Lekställning HAGS Tillverkare HAGS. Lekställningen har en högre fallhöjd. Det är därför viktigt med ett ordentligt omkringliggande fritt fallutrymme (islagsyta). Detta krav är uppfyllt. Också sandens kvalitet bör efterses med extra noggrannhet. Befintlig sandkvalitet är godkänd. En mera grovkornig sand/grus är mera eftergivlig vid huvudfall samt har bättre dränerande egenskaper. Vid kontroll av sandkvalitet så fungerar det bra att utgå från det egna omdömet. Känns sanden packad och hård så föreligger det en ökad skaderisk, även i det fall fallsanden uppfyller partikelstorlekskraven (0.2-.) och kraven på sanddjup (30 cm) vilka föreskrivs i SS-en1176/77. Vid inspektion så förefaller sanden vara relativt hård vilket bör föranleda åtgård. Jag rekommenderar att ni kontaktar ex. sandmaster för en diskussion avseende sandkvalitet och uppluckring av befintlig sand.

7

8 Lekställningens fundamentering är adekvat utförd med rundade betongfundament på ett djup av cirka 30 cm. under mark.

9 Under gummitrappan är det viktigt att anordna ett så bra fallunderlag som möjligt. Trappan ställer krav på god motorik, särskilt vid nedgång. Test med provknopp för att säkerställa att det inte förkommer öppningar mellan 9-23 cm på en höjd över 60 cm. I denna typ av öppningar så kan barnen bli hängande med huvudet. IFF - inga fel funna.

10 Det får förekomma utstickande muttrar och bulthuvuden om de sticker ut mindre än 8 mm. Det får dock inte förekomma några vassa svetsfogar. Vid besiktning så påträffas ett par stycken bultändar vilka bedöms vara godkända. IFF. Klätternätet håller god kvalitet och testas här med avseende på möjligheten att fastna med huvudet i nätet. Nätet är grovmaskigt och klarar testet med minsta maskstorlek på 23 cm. IFF.

11 Stegrepen är fundamenterade på adekvat djup. IFF: Vid rutschkana placeras vid besiktning s.k. knävring med kedja för utprovning för risker att fastna med bl. a. klädesplagg. IFF.

12 Rutschkanan bedöms med avseende på kvalitet, lutning, bredd, höjd på sidoskydd, utåkningsdel, startdel m.m. Vad gäller utåkningsdelens höjd över mark så får denna ej överstiga 350 mm. Här uppmäts en höjd på cirka 40 cm. Åtgärd: påfyllad av sand. C-fel. Ref :2008 Tabell: 2 Vad gäller rutschkanans orientering så kan den bli varm i söderläge. Detta bör kontrolleras sommartid. Sandlåda Fabrikat: Hags. Kondition god. IFF - inga fel funna.

13 Gungställning Fabrikat Hags. Märkning ofullständig. Kondition mycket god. Fundameentering på adekvat djup. IFF - inga fel funna. Barngungan är placerad mot den sida där staketet är monterat mycket nära gungställningens sidostolpar. Det trånga utrymmet gör det svårt för barnen att cirkulera i gungområdet på ett obehindrat sätt (för att sätta sig i säkerhet). Problemet hade varit större vid omvänd placering av de 2 gungorna. C-fel. Ref :2008 Bilaga A - Staket bör placeras minst 1.5 meter från gungsitsens sidokant. Ref :2008. paragraf 7. - Märkning Islagsutrymmet är väl anpassat till den aktuella gungställningen med cirka 4 meter i vardera riktning mätt från gungsitsatsarnas centrum. Denna gungställningsmodell kräver 3.9 meter i varderna riktning uträknat efter gungornas upphängningshöjd.

14 Gungorna är upphänga på adekvat höjd. Minst 350 mm. gäller för gungsits och barngunga. För däck gäller 400 mm. Avståndet mellan gungor och gungstolpar är korrekt. Fågelbogungan har en säker upphängning med säkerhetskedja. Alla gungleder är monterade med låsmutter. Gungställningen är indelad i sektioner om max 2 gungor per sektion, helt enligt standard.

15 Vippgunga Fabrikat: Hags. Märkning ofullständig. Kondition mycket god. Korrekt fundamentering. IFF. För denna typ av vippgungor (typ 1 axial) så får fallhöjden vara max 1500 mm. Här är fallhöjden cirka 135 cm. Vidare så måste det fria fallutrymmet vara minst 1 meter från redskapets ytterkanter i dess mest extrema positioner. Detta krav är ej tillfullo upfyllt. Avstånd till sarg/ gräs understiger kraven i SS-en1176/77 och ligger på cirka cm. Vad gäller vippgungans längsgående stålrörsfundament (cirka 5 cm under jord) så gör jag bedömningen att dessa befinner sig skyddade av redskapet och att det inte föreligger någon risk för barnen att falla mot dessa hårda föremål. Vippgungan har dämpning i form av rundade gummibelägg. Handtagen är rundade och saknar skarpa kanter/profiler. C-fel. Ref : Fallutrymme. 1 meter åt alla. Ref :2008. paragraf 7. - Märkning

16 Vippdjur Fisk Fabrikat: Hags. Märkning med klisterlapp med HAGS samt webbadress. Kondition mycket god. Korrekt fundamentering. IFF - inga fel funna. Vippdjur för 4 barn Fabrikat: Hags. Märkning med klisterlapp med HAGS samt webbadress. Kondition mycket god. Korrekt fundamentering. IFF - inga fel funna. Vid besiktning av vippdjur så bedöms ev. klämrisk vid fjäder i olika lägen. Vippdjurets fundament måste vara dolt av vippdjuret alt. att betong med rundad överdel befinner sig på ett djup av 20 cm. alt. med plan överdel på ett djup av 40 cm. Vidare så bedöms hållfasthet och kondition vad gäller material. Det får inte förekomma några skarpa kanter. Handtag och fotstöd skall vara utformade på ett säkert sätt. Vidare så bedöms islagsytans utbredning som skall vara 1 meter för denna typ av vippdjur.

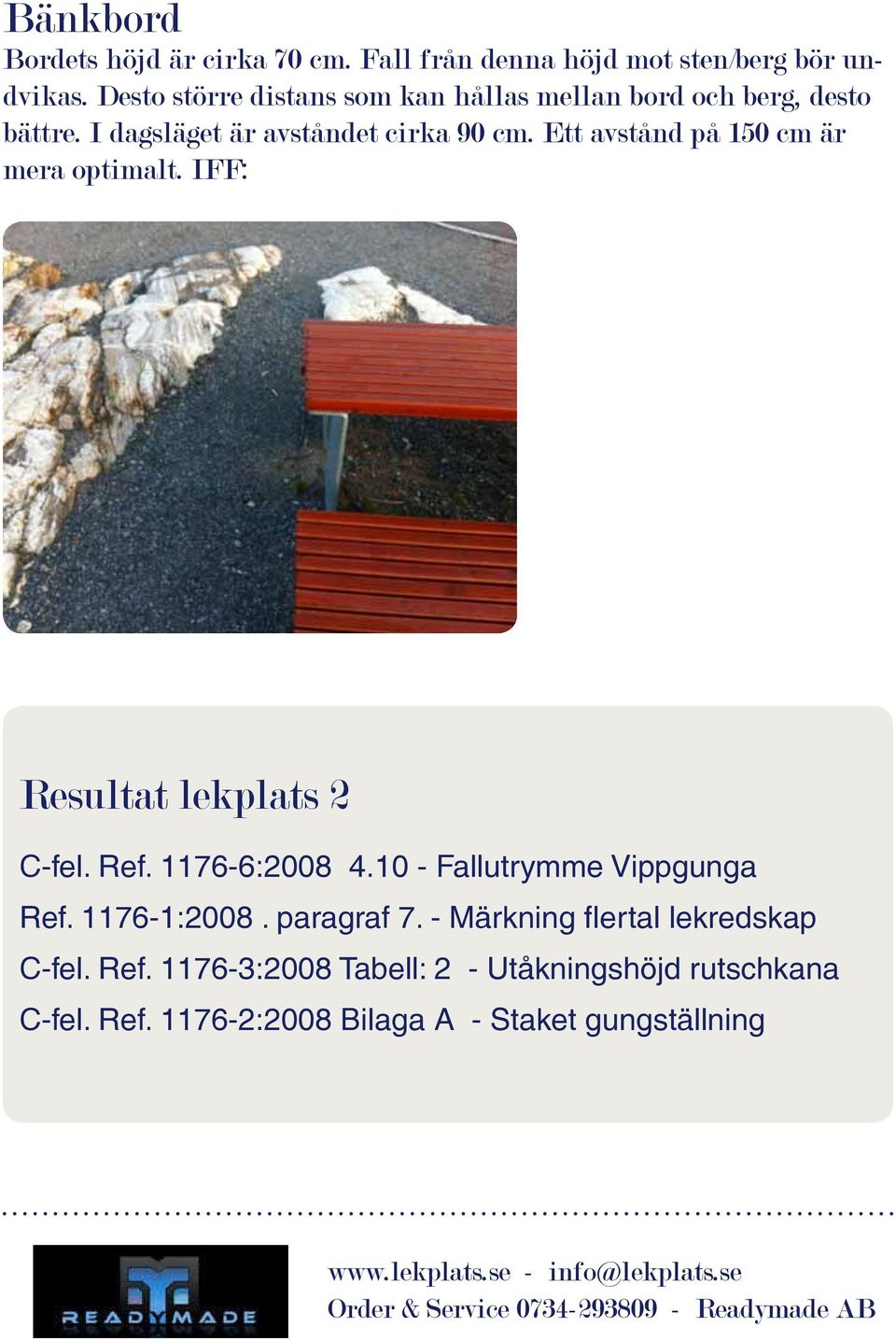

17 Bänkbord Bordets höjd är cirka 70 cm. Fall från denna höjd mot sten/berg bör undvikas. Desto större distans som kan hållas mellan bord och berg, desto bättre. I dagsläget är avståndet cirka 90 cm. Ett avstånd på 150 cm är mera optimalt. IFF: Resultat lekplats 2 C-fel. Ref : Fallutrymme Vippgunga Ref :2008. paragraf 7. - Märkning flertal lekredskap C-fel. Ref :2008 Tabell: 2 - Utåkningshöjd rutschkana C-fel. Ref :2008 Bilaga A - Staket gungställning

18 Lekplats 3 Lekplatsen består av sandlåda med 3 st. vippdjur, sandlådebord samt 2 st. lekhus. 3 st. vippdjur fullständig märkning. Vippdjuren har ett inbördes avstånd på 135 cm. Min bedömning är att risken är liten för kollision mellan barn, då dessa vippdjur inte orsakar några större krafter. Vippdjuren har adekvata formprofiler i avsaknad av vassa kanter. Vad gäller fotstöden på vippdjur till vänster ovan så är de inte godkända med avseende på profil. Fotstådets yttre kant skjuter ut utanför provknopp ringtolk. REF. C-fel :6 - Fotstöd

19 2 st. lekhus Ofullständig märkning. Lekhusen håller god kvalitet och är mycket stadigt förankrade. Taket har ett par mindre glipor vilka testas för risker att fastna med klädespersedlar/remmar m.m. Provutrustningen kan fastna i de mest ogynnsamma lägena men vid belastning (50 N) så lossnar kedjan. IFF. Denna typ av glipor bör efterses enligt rutiner för underhåll. Sandlåda Sandlådan är i god kondition. IFF: Resultat lekplats 3 REF. C-fel :6 - Fotstöd hos vippdjur

20 Lekplats 4 Lekplatsen består av sandlåda, fotbollsmål och bänk

21 Fotbollsmål Målet saknar tillräcklig förankring, särskilt baktill och det föreligger vältrisk. Barnen klättrar gärna upp längs med stolpar och sitter på/ hänger i ribban. Detta är vanligt förekommande. Skaderisken är stor om målet välter. Vidare så är beslagen mycket vassa och bör justeras. Bänk Bänken saknar en st. sittbräda. Sittbrädan återfinns i buskage och har lämnats till styreslseordf. Sandlåda Sandlådan håller god kondition. Resultat lekplats 4 B-fel - fotbollsmål - vältrisk, vassa beslag

22 Underlag - fallunderlag Fallunderlaget på lekplatserna efterföljer kraven i säkerhetsstandard SS-en1177:2008. Vad gäller sandunderlaget så är det viktigt att kontrollera sandens egenskaper så att den ej riskerar bli hård på vintern. Finkornig sand har inte samma dränerande egenskaper som mera grovkornig fallsand. Den bakar sig lättare vilket blir tydligt under exempelvis gungor där sanden blir hård och nedtrampad. Min rekommendation är att ni undersöker möjligheten till inköp av mera grovkornig sand/grus i framtiden. Undvik sand med kornstorlek under 1 mm. Fråga efter tvättad sannd eller s.k. natursand där de mindre sandkornen filtrerats bort för att underlätta dränering och eftergivlighet vid fall.

23 Övrigt: Ansvarig bör upprätta en drift- och underhållsplan för lekredskap och lekplatser. Skylt/informationstavla bör finnas med uppgift om ägare/förvaltare av lekplats med adress och tel. nr. på vardera lekplats. (obs. det sistnämnda gäller i första hand lekplats 2). Alla lekredskap med tillverkningsår efter 1999 skall vara märkta med tillverkareskylt med adekvat information vad gäller tillverkningsår, tillv. namn, beteckning, nummer för gällande säkerhetsstandard. Gåshaga Samfällighetsförening, Tack för besöket hos er. Besiktning utförd : Besiktning utförd i enlighet med gällande Svensk Standard SS-en1176:2008 och 1177:2008, samt i enlighet med lagstiftning såsom PBL, BBR, ordningslagen och produktsäkerhetslagen. Välkommen att återkomma till mig vid frågor avseende detta protokoll. / Robert Lapidus - Readymade AB
