Totalt antal fel denna lekplats: A-fel: 5 st B-fel: 9 st C-fel: 11 st

Transkript

1 Lekplats 5 Övre Gården Uppdragsgivare: Fasanens Samfällighetsförening Org nr: Organisation: Styrelsen Telefon: Område/Stadsdel: Rönninge Mobil: Lekplatsens adress: Kontaktperson: Yngve Johnsson styrelsen@fasanstigen.seordf. Fax: SÄKERHETSBESIKTNING GENOMFÖRD AV LEKPLATSBESIKTNING AB Besiktningsman: Roland Grass Casalini Adress Smedsta 40 Datum för besiktning: Hölö Protokoll upprättat: Mobil Fax Innehar Certifikat Nr: CPL 055:06 utfärdat av SERENO Certifiering AB info@lekplatsbesiktning.s e ÖVRIGA NÄRVARANDE VID SÄKERHETSBESIKTNING Namn: Yngve Johnsson Representerar: Styrelsen Namn: Namn: Namn: Namn: Namn: Representerar: Representerar: Representerar: Representerar: Representerar: SÄKERHETSBESIKTNINGEN GENOMFÖRD MOT FÖLJAND KRAVDOKUMENT Svensk Standard SS-EN och Beslutat av: Yngve Johnsson Boverkets Byggregler ( BBR ), Datum: Produktsäkerhetslagen ( PSL ) Plan och bygglagen ( PBL ), Ordningslagen ( OL ), Fasta lekredskap och stötdämpande underlag, OMFATTNING AV SÄKERHETSBESIKTNING Beslutat av: Yngve Johnsson grindar, staket och brunnar inom lekplatsen. Datum: Kompletterande föremål som ej omfattas av besiktningen. Lusthus, Pergola,solskydd, mattpiskställninga och föremål som ej är ämnade för lek. A - Fel B - Fel C - Fel FÖRKLARING TILL FELKLASSNINGAR I PROTOKOLLET Risk för allvarlig skada alternativt Stor risk för mindre skada Fel som normalt kräver omedelbar åtgärd. Mindre risk för mindre skada alternativt Stor risk för liten skada Liten risk för mindre skada alternativt mindre risk för liten skada Inga risker identifierade! Besiktningsmans påpekande: Det åligger lekplatsens ägare/förvaltare att identifiera behov av åtgärd samt tidpunkt för sådan åtgärd. Totalt antal fel denna lekplats: A-fel: 5 st B-fel: 9 st C-fel: 11 st Sida 1 av 11

2 Finns x DRIFT OCH UNDERHÅLLSPLANER Fel nr: Hänvisning: SS-EN , 4.2, och Klassning 1 c Iakttagelser/exempel på förhållanden som indikerar brister avseende DU-planer: Finns x ANVISNINGAR FRÅN LEKREDSKAPSTILLVERKAREN Fel nr: Hänvisning: SS-EN, , 8.1.1, och Klassning 2 c Vid alla åtgärder rörande utformning, installation, kontroll, besiktning, underhåll och drift av lekområdet bör den driftansvarige eller ägaren beakta informationen från tillverkaren, t ex förhandsinformation/ katalog, installationsanvisningar och underhållsanvisningar tillsammans med kraven i relevanta delar av EN 1176 och övrig tillämplig information Ändring av redskaps- eller konstruktionsdelar som kan påverka redskapets grundläggande säkerhet, bör utföras först efter samråd med tillverkaren eller annan person med kompetens inom området. Finns x RUTINER FÖR ÅTGÄRDER VID OLYCKA/INCIDENT Fel nr: Hänvisning: SS-EN, , Klassning 3 c Brister som uppkommer medan lekplatsen är i drift och som riskerar säkerheten, bör omedelbart avhjälpas. Skulle detta inte vara möjligt, bör redskapet säkras mot användning genom att det tas ur bruk, nedmonteras eller görs obrukbart på annat sätt. Skriftliga rutiner beträffande åtgärder att vidtaga vid olyckor, brand etc. bör finnas tillgängliga. Allmänheten bör förhindras tillträde till icke säkra redskap innan dessa har reparerats och åter tagits i bruk. Finns x HÄNVISNINGSSKYLT Fel nr: Hänvisning: SS-EN, , Klassning 4 c Informationsskylt med adress för lekplatsen, telefonnummer till ägare/förvaltare av lekplatsen i händelse av fel/skadegörelse på lekredskap. Och telefonnummer 112 vid händelse av olycka. Finns x RUTINER FÖR UNDERHÅLL Fel nr: Hänvisning: SS-EN, , OCH Klassning Sida 2 av 11 5 c Rutinmässigt underhåll av lekredskap och lekplatsunderlag bör omfatta förebyggande åtgärder för upprätthållande av lekplatsens säkerhetsnivå, funktion och överensstämmelse med relevanta delar av EN 1176

3 ÖVERSIKTS LEKPLATS Lekredskap Redskap 1: Rutsch Redskap 16: Redskap 2: Klätterställning Redskap 17: Redskap 3: Tungställning 2 pl. Redskap 18: Redskap 4: Sandlåda Redskap 19: Redskap 5: Lekstuga Redskap 20: Redskap 6: Volträcke Redskap 21: Redskap 7: Balanslek Redskap 22: Redskap 8: Redskap 23: Redskap 9: Redskap 24: Redskap 10: Redskap 25: Redskap 11: Redskap 26: Redskap 12: Redskap 27: Redskap 13: Redskap 28: Redskap 14: Redskap 29: Redskap 15: Redskap 30: Sida 3 av 11

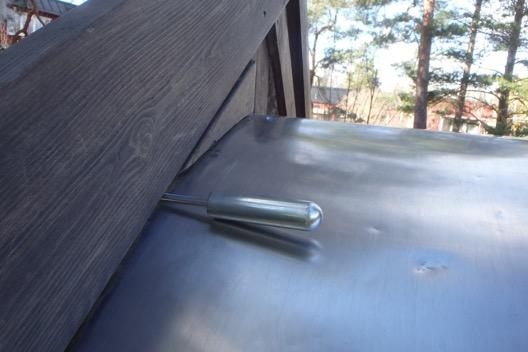

4 REDSKAP 1: Rutsch Tillverkare: Tillverkad: Fallhöjd: 1,45 m Typbet: , a A , b , / , b , / , b Fel nr.1 Huvud kan fastna mellan reglar i trappan. Helt omslutna öppningar med en undre kant mer än 600 mm ovanför lekytan får ej vara mellan mm. Enligt provning D Fel nr.2 Fingrar kan fastna I öppningar mellan rutsch och sidoskydd enligt provning D.4.2. Öppningar där fingrar kan fastna vid en en tvingad rörelse får ej vara mellan 8-25 mm. Fel nr.3 Rutschens plåt är lös och kanter är vassa. Fel nr.4 Träd står i rutschens fallutrymme. Stenar och rötter i rutschens islagsyta. Fallutrymme skall vara fria från föremål minst 1,50 m från redskapet. Sida 4 av 11

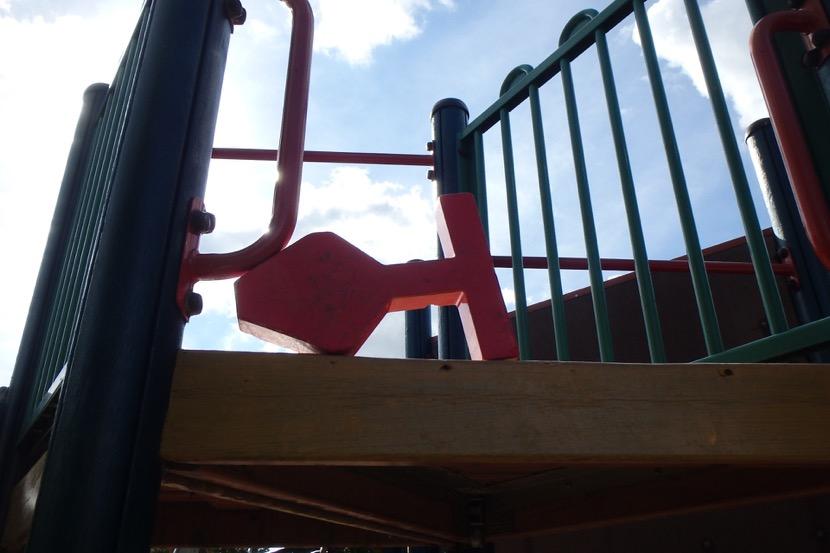

5 REDSKAP 2: Klätterställning Tillverkare: Hags Tillverkad: 2001 Fallhöjd: 2,25 m Typbet: TOLINA , a A , A , b , 5.2 c Fel nr.1 Delvis omsluten öppning där hals kan fastna med en undre kant mer än 600 mm ovanför lekytan mellan vänster greppbåge och plattform är åtkomlig enligt provning D Fel nr.2 Sandlådesargen ligger klätterställningens islagsyta. Avstånd mellan klätterställning och sandlåda skall vara minst 2,0 m. Fel nr.3 Stötdämpande underlag uppfyller ej krav enligt standard ( innehåller silt, ). Skall vara sand kornstorlek 0,2-2 mm. Alternativt grus kornstorlek 2-8 mm utan silt-eller lerpartiklar. Fel nr.4 Skruv saknas i infästning mellan överliggare och stolpe. Sida 5 av 11

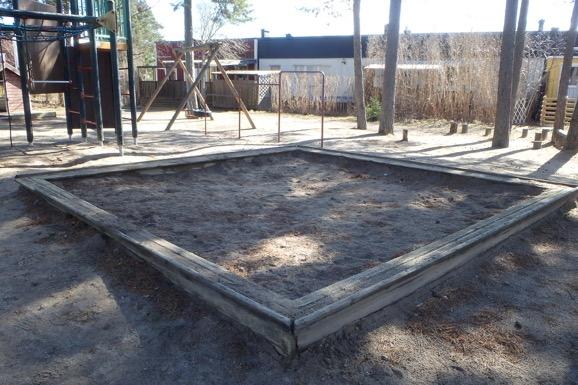

6 REDSKAP 3: Gungställning 2 pl. Tillverkare: Lek & Säkerhet Tillverkad: 2009 Fallhöjd: 1,30 m Typbet: , 4.1 / , A , b , 3.27 c Fel nr.1ställningsben är kraftigt rötskadade. Underhåll av redskapet är undermåligt, redskapet bör ej beredas tillträde. Fel nr.2 Stötdämpande underlag uppfyller ej krav enligt standard ( innehåller silt, stenar ). Skall vara sand kornstorlek 0,2-2 mm. Alternativt grus kornstorlek 2-8 mm utan silteller lerpartiklar. Fel nr.3 Gungställningen står i volträckets fallutrymme. Resultat från säkerhetsbesiktning REDSKAP 4: Sandlåda Tillverkare: Tillverkad: Fallhöjd: Typbet: , A , b 3 Fel nr.1 Sandlådan ligger i klätterställningens islagsyta. Minsta avstånd mellan redskapen skall vara 2,0 m. Fel nr.2 Sandlådesargen flisar sig, utskjutande spikhuvuden på flertal ställen. Sida! 6 av! 11

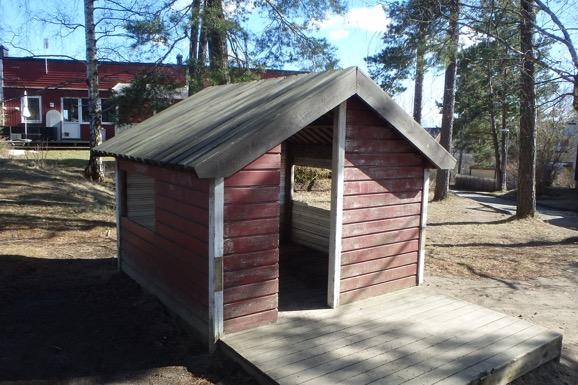

7 REDSKAP 5: Lekstuga Tillverkare: Tillverkad: Fallhöjd: < 0,60 m Typbet: , b , b 3 Fel nr.1 Golv inne i lekstugan är trasigt. Ytor avsedda för att springa/gå på får ej innehålla springor > 30 mm i vilka fötter och ben sannolikt kan fastna. Fel nr.2 Flertal utskjutande spikar runt och inne i lekstugan. Resultat från säkerhetsbesiktning REDSKAP 6: Volträcke Tillverkare: Tillverkad: Fallhöjd: 1,75 m Typbet: , b , c , c , 7.1 c Fel nr.1 Stötdämpande underlag uppfyller ej krav enligt standard ( innehåller silt jord, ). Skall vara sand kornstorlek 0,2-2 mm. Alternativt grus kornstorlek 2-8 mm utan silt-eller lerpartiklar. Fel nr.2 Betongfundament är < 400 mm under marknivå. Fel nr.3 Gungställning står i volträckets fallutrymme. Minsta avstånd mellan redskapen skall vara 1,50 m. Fel nr.4 Skylt för identifikation av redskapet saknas. Sida! 7 av! 11

8 REDSKAP 7: Balans lek Tillverkare: Tillverkad: Fallhöjd: < 0,60 m Typbet: , c Fel nr.1 Belysnings armatur står i lekens fallutrymme. Sida 8 av 11

9 Bilaga Information som ska tillhandahållas av tillverkare/leverantör av stötdämpande underlag Förhandsinformation Innan beställning bekräftas ska leverantören/tillverkaren tillhandahålla information avseende det stötdämpande underlagets kritiska fallhöjd vid provning enligt EN Det stötdämpande underlagets kritiska fallhöjd skall motsvara den fria fallhöjden för redskapet/redskapen på lekplatsen Installation Leverantören av stötdämpande underlag för lekplatser ska tillhandahålla anvisningar avseende korrekt installation. exempel: a ) fullständigt förfarande för beredning av marken, underlaget, dränering. b ) montering och installationsdetaljer för ytbeläggning och utrustning som krävs för att säkerställa den erforderliga kritiska fallhöjden. c) att verifiera det stötdämpande underlagets tjocklek. d) dagbok för utförandet av installationen temperatur, luftfuktighet etc Besiktning och underhåll Leverantören av stötdämpande underlag för lekplatser ska tillhandahålla anvisningar avseende underhåll och besiktning. Man skall precisera hur underhållet skall utföras och frekvensen för utförandet, detta för att möta gällande garanti Identifiering av stötdämpande underlag för lekplatser Det stötdämpande underlaget ska vara märkt av tillverkaren/leverantören eller skriftlig information ska tillhandahållas avseende dess identifiering och prestanda. Om information ej är tillräcklig kan det stötdämpande underlagets kritiska fallhöjd endast verifieras med ett prov på plats. Detta bör även göras vid garantibesiktningen för det stötdämpande underlaget. Sida 9 av 11

10 Bilaga Provning utförd i laboratorium Provningsrapporten för laboratorieprovning ska utformas i enlighet med EN ISO/IEC och ska dessutom innehålla följande uppgifter: a) nummer och datum för denna europastandard, d v s EN 1177:2008; b) en fullständig beskrivning av den produkt som provats, inklusive dess tjocklek eller lagerdjup (för partikelmaterial), resultatet från en siktningsprovning enligt EN (för sand och grus), densitet, vikt per ytenhet och andra egenskaper som sannolikt påverkar materialets kritiska fallhöjd;; c) ett fotografi av det material som provats (gäller partikelformigt material) med en redovisning av skala; d) ett uttalande innebärande Detta material ska också uppfyller kraven i EN , särskilt avsnitten 4 och 6 ; e) den metod som använts för att hålla samman provobjekten eller, vid löst sammanfört, partikelformigt underlagsmaterial, provbehållarens invändiga mått och skiktets tjocklek; f) en skiss som visar samtliga provningspositioner; g) underlagets egenskaper vid provningstillfället, inklusive temperatur i grader Celsius och vid behov fukthalten (t.ex. för sand) (inklusive använd provningsmetod); h) resultat från varje fallförsök med angivande av aktuella fallhöjder samt motsvarande HIC-värden för varje fall; i) den kritiska fallhöjden för det provade underlaget uttryckt i meter med en decimal och avrundat nedåt till en decimal (dvs. 1,59 m rapporteras som 1,5 m); j) den kurva för HIC-värde/fallhöjd utifrån vilken man bestämt underlagets kritiska fallhöjd; och k) antingen kurvan för tid/acceleration för ett islag med HIC lika med eller större än 1000 eller, för maximala HIC-värden under 1 000, det högsta uppmätta värdet. Sida 10 av 11

11 Besiktningsman Roland Grass Casalini Datum: Där nivå stabilt material utgör stötdämpande underlag är provning ej utförd enligt SS-EN 1177:2008. ( HIC-provning ) Klagomål I det fall ni har synpunkter på utförd säkerhetsbesiktning vänligen kontakta: SERENO Certifiering AB Box STOCKHOLM Telefon: Sida 11 av 11
