1 E L D Verktyg för svetsning av rör ELD-TECH ApS

2 E L D T Klämma L i v s t i d s g a r a n t i på trasiga delar Genom sin unika design garanterar 3-punktsspännaren att spännkraften fördelas jämnt runtom det rör som ska svetsas, eftersom avstånden mellan spännpunkterna är ungefär desamma. Detta gäller alla rördimensioner inom T-klämmans område ( mm). Regleringsskruvarna har rostfria stålkulor i ändarna. Detta förhindrar korrosion och rispning av objektet som ska svetsas. Verktyget är gjort av stöpt aluminium, vilket ger tillräckligt med spännkraft för att uppfylla kraven för alla rördimensioner inom T-klämmans område ( mm) och med godstjocklek på upp till 15 mm. T-klämman kan användas till svetsning av alla slags material, som t.ex. stål, rostfritt stål, duplex, super duplex och titanium. Svetsning av rör-till-rör och rör-till-beslag utföres enkelt med T-klämman. Kat. Nr. Område (tum) Område (mm) Vikt (kg) Vikt (lbs) T , ,50 T ,20 T ,00 ELD-TECH ApS

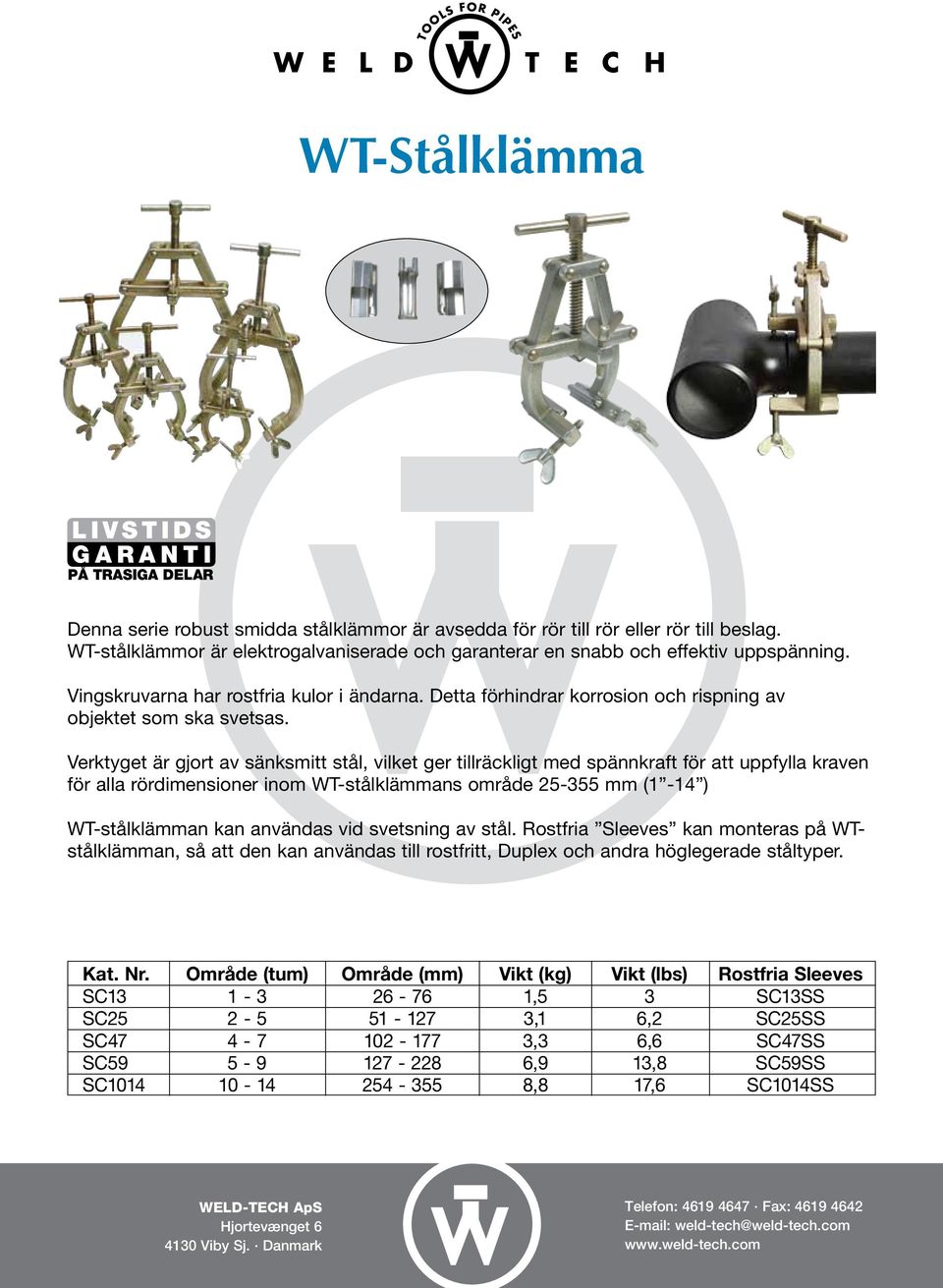

3 E L D T-Stålklämma L i v s t i d s g a r a n t i på trasiga delar Denna serie robust smidda stålklämmor är avsedda för rör till rör eller rör till beslag. T-stålklämmor är elektrogalvaniserade och garanterar en snabb och effektiv uppspänning. Vingskruvarna har rostfria kulor i ändarna. Detta förhindrar korrosion och rispning av objektet som ska svetsas. Verktyget är gjort av sänksmitt stål, vilket ger tillräckligt med spännkraft för att uppfylla kraven för alla rördimensioner inom T-stålklämmans område mm (1-14 ) T-stålklämman kan användas vid svetsning av stål. Rostfria Sleeves kan monteras på Tstålklämman, så att den kan användas till rostfritt, Duplex och andra höglegerade ståltyper. Kat. Nr. Område (tum) Område (mm) Vikt (kg) Vikt (lbs) Rostfria Sleeves SC ,5 3 SC13SS SC ,1 6,2 SC25SS SC ,3 6,6 SC47SS SC ,9 13,8 SC59SS SC ,8 17,6 SC1014SS ELD-TECH ApS

4 E L D Manuell enkel kedjespännare Alla kedjespännarna kan användas till rördimensioner från 5. Enkel kedjespännare typ 2500S och dubbel kedjespännare typ 2500D är enkla verktyg för att spänna rör-till-rör, rör-till-böj, rör-till-t-rör eller rör-till-fläns. Den låga vikten gör den lätt att använda både i verkstaden och på plats. Dessa kedjespännare kan räta och likställa rör med en godstjocklek på upp till 12 mm (½ ) och en spännkraft på 2500 kg. Kedjespännarna kan användas med åtskilliga rördimensioner, helt enkelt genom att flytta eller avlägsna trågen. Trågen till alla våra kedjespännare är gjorda av rostfritt stål. Typ 2500S och 2500D kan också användas till rostfritt stål, om endast stål kommer i förbindelse med röret. Type 2500S (enkel) Till rostfritt stål Till svart stål Område Kat. Nr. Antal Vikt Antal Vikt tråg (kg/lbs) Kat. Nr. tråg (kg/lbs) SS ,3 12,6 2500SM ,3 12, SS ,3 14,6 2500SM ,7 13, SS ,3 16,6 2500SM ,7 15, SS ,1 18,2 2500SM ,5 17, SS ,7 23,4 2500SM ,5 21, SS ,8 25,6 2500SM ,5 23, SS ,2 28,4 2500SM ,2 26, SS ,1 32,2 2500SM ,4 30, SS ,8 35,6 2500SM ,1 34, SS ,5 39,0 2500SM ,8 37,6 ELD-TECH ApS

5 E L D Manuell dubbel kedjespännare Alla kedjespännarna kan användas till rördimensioner från 5. Dubbel kedjespännare typ 2500S och dubbel kedjespännare typ 2500D är enkla verktyg för att spänna rör-till-rör, rör-till-böj, rör-till-t-rör eller rör-till-fläns. Den låga vikten gör den enkel att använda både i verkstaden och på plats. Dessa kedjespännare kan räta och likställa rör med en godstjocklek på upp till 12 mm (½ ) och har en spännkraft på 2500 kg. Kedjespännarna kan användas till åtskilliga rördimensioner, helt enkelt genom att flytta eller avlägsna trågen. Trågen till alla våra kedjespännare är gjorda i rostfritt stål. Typ 2500 S och 2500D kan också användas till rostfritt stål, om endast stål kommer i förbindelse med röret. Type 2500D (dubbelt) Till rostfrit stål Til svart stål Område Kat. Nr. Antal Vægt Antal Vægt tråg (kg/lbs) Kat. Nr. tråg (kg/lbs) DS ,0 22,0 2500DM ,0 22, DS ,6 25,2 2500DM ,8 23, DS ,2 28,4 2500DM ,4 26, DS ,4 30,8 2500DM ,6 29, DS ,4 38,8 2500DM ,8 35, DS ,5 41,0 2500DM ,9 37, DS ,7 45,4 2500DM ,2 42, DS ,1 48,2 2500DM ,3 46, DS ,2 50,4 2500DM ,4 48, DS ,0 54,0 2500DM ,2 52,4 ELD-TECH ApS

6 HP Clamp E L D HD Clamp Hydraulisk kedjespännare Manuell kedjespännare Detta flexibla system som används till rörtill-rör, rör-till-böj och rör-till-t-rör eller fläns - korrigerar och anpassar och gör klart för svetsning på mindre än 10 minuter! HP-klämman är den enda hydrauliska kedjespännaren i världen som kan användas på rördimensioner från 6 (168 mm) upp till 60 (1524 mm). HP-klämman kan räta och justera rör och beslag med en godstjocklek på upp till 1 (25 mm). HD upp till 20 mm. För att tillmötesgå kraven från rörtillverkare, atom, offshore och petrokemiska industrier är alla delar i HP-klämman som kommer i kontakt med rören tillverkade av rostfritt stål, för att undvik märken och korrosion på rören. Trågen är justerbara och avtagbara. Detta gör att HP-klämman kan användas på mindre rördimensioner. HP-klämman består av: 1 Hydraulisk cylinder, 1 klämsystem, 1,8 m slang, 1 hydraulisk handpump, Tråg (antal beroende på storlek), monterade på två kedjor, 1 Top 10 mm, 1 Top 24 mm, 1 verktygslåda i aluminium. Alla HP+HD-klämmor levereras med extra kedjor och tråg till alla rördimensioner. Andra storlekar på förfrågan. ELD-TECH ApS

7 E L D Välj mellan två olika ställskruvar Cylinder, vanlig Ball-point HP Clamp Kat. Nr. Område Antal tråg Vigt utan pump Frakt vikt Extra kedje kg lbs kg lbs (set om 2) HP HP16 HP HP20 HP HP24 HP HP32 HP HP36 HP HP42 HP HP48 HP HP56 HP HP60 HD Clamp Kat. Nr. Område Antal tråg Vikt Frakt vikt Extra kedje kg lbs kg lbs (set om 2) HD HP16 HD HP20 HD HP24 HD HP32 HD HP36 HD HP42 HD HP48 HD HP56 HD HP60 ELD-TECH ApS

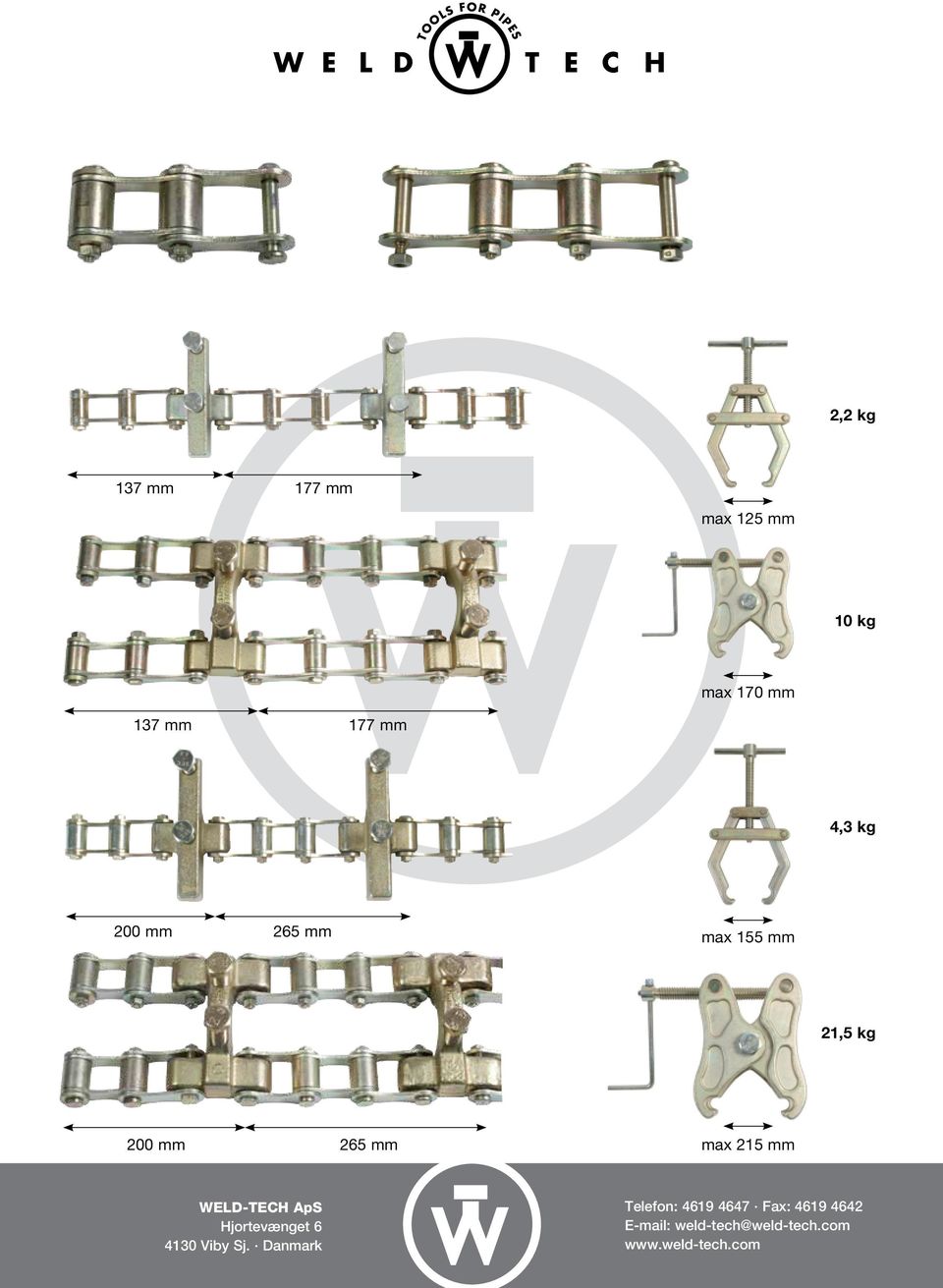

8 E L D S200, D200 och DK200 D S200 D200 DK200 Område Antal tråg S200 D200 DK200 S200, D200 och DK300 är kedje klämmor som man kan justera så att rören passar perfekt. Fungerar på rör med en tjocklek upp till 12,7 mm. Kedje klämmorna kan alltid justeras till mindre eller större rör-diametrar genom att ändra antalet länkar i kedjan. Kat. Nr. Vigt kg Kat. Nr. Vigt kg Kat. Nr. 8-12" 6 S ,3 D ,6 DK ,6 8-16" 7 S ,5 D ,1 DK ,9 8-20" 9 S ,9 D ,1 DK ,0 8-24" 11 S ,3 D ,1 DK ,0 8-28" 13 S ,7 D ,1 DK ,1 8-32" 14 S ,8 D ,6 DK , S ,2 D ,6 DK ,2 8-40" 18 S ,6 D ,6 DK , S ,8 D ,1 DK ,4 8-48" 21 S ,2 D ,2 DK , S ,5 D ,2 DK , S ,9 D ,2 DK , S ,1 D ,7 DK ,7 Vigt kg ELD-TECH ApS

9 E L D S300, D300 och DK300 D S300 D300 S300, D300 och DK300 är extremt kraftfulla kedje klämmor som man kan justera så att rören passar perfekt. Fungerar på rör med en tjocklek upp till 20 mm. Lätt att använda och garanterat perfekt klämning av rören innan svetsning. Område Antal tråg Kat. Nr. DK300 S300 D300 DK300 Vikt kg Kat. Nr. Vikt kg Kat. Nr " 5 S ,8 D ,4 DK , S ,5 D ,1 DK , " 7 S ,2 D ,7 DK , " 9 S ,5 D ,9 DK , " 10 S ,2 D ,6 DK , " 11 S ,8 D ,2 DK , " 12 S ,5 D ,8 DK , " 13 S ,2 D ,5 DK , " 15 S ,1 D ,7 DK , " 16 S ,7 D ,4 DK , " 17 S ,2 D ,9 DK , " 18 S ,8 D ,6 DK ,0 Vikt kg ELD-TECH ApS

10 E L D 2,2 kg 137 mm 177 mm max 125 mm 137 mm 177 mm max 170 mm 10 kg 4,3 kg 200 mm 265 mm max 155 mm 21,5 kg 200 mm 265 mm max 215 mm ELD-TECH ApS

11 E L D IMC Invändig Manuell Pipe Clamp (rörklämma) (IMC) för svetsning av fläns till rör. Verktyget har en räckvidd från 2,25 (56 mm) upp till 37 (940 mm). IMF Invändig Manuell Flänsklämma är till för att spänna de invändiga flänsarna till böjar. Snabbt och enkelt verktyg Kat. Nr. IMC56140 IMC85220 IMC IMC IMC IMF56115 IMF85195 IMF IMF Område I.D. mm Område I.D. tum 2,2-5,5 3,3-8,6 4,7-12,4 7,0-20,4 19,2-37,0 2,2-4,5 3,3-7,6 4,7-12,4 7,0-20,4 Kg 1, Step 1 Step 1 Step 2 Step 3 Step 2 Step 3 DMC Dubbel Manuell Clamp (klämma) DMC fås också till stål och rostfritt stålrör. Kat. Nr. Område I.D. Vikt mm tum kg lbs DMC ,4-2,7 2,2 4,4 DMC ,5-5,5 5,7 11,4 ELD-TECH ApS

12 E L D EZ - Dams Steg 1 Steg 2 Steg 3 EZ-Dams används för att hålla rotgasen innesluten vid svetsning av rör i rostfritt stål och är vattenlösliga. EZ-Dams unika utformning säkerställer att de förformade konerna passar en viss rördiameter, oavsett rörets väggtjocklek eller konstruktion. Varje kon levereras med två bitar monteringstejp, konen för röret samt önskad längd vattenlöslig tejp. På grund sammansättningen av papprets och tejpens material kommer de att lösas upp helt, utan risk för rester. ELD-TECH levererar ENDAST det antal som begärts av kunden/ återförsäljaren, på grund av de olika användningsområdena. Alla storlekar finns tillgängliga, från den minsta, 2 tum, och ända upp till 36 tum. ELD-TECH ApS

13 E L D EZ - Purge Patenterat Det patenterade rotgasverktyget EZ-Purge kan användas från 20 mm upp till 215 mm i diameter. Silikonbollens enastående design garanterar att EZ-Purge alltid tätar perfekt. Den är mycket användarvänlig och lätt att skjuta, dra och positionera i rör eller beslag. Basenheten finns i två olika storlekar. Den lilla basenheten används från 20 mm upp till 51 mm. Standardlängden är 140 mm, men den kan också levereras i 250 mm. Den stora basenheten används från 52 mm upp till 219 mm med en standardlängd på 180 mm, denna kan också levereras i 250 mm. Till skillnad från världens alla andra typer av rotgasverktyg garanterar denna speciella design att gasen går igenom basenheten innan den kommer ut i kammaren. Detta är särskilt viktigt om det svetsas med spalt, eftersom det hjälper till att kyla av basenheten och därmed undviker svedning/skada från ljusbågen. Basenheten tål upp till 450 grader C. Sköljtiden är på under 2 minuter för alla storlekar. BASENHET Basenhet Kat. Nr. Längd Område in mm EZ-XX 140 mm EZ-YY 180 mm KOMPLETT Kat. Nr. DIA. Område mm EZ026 Ø EZ032 Ø EZ043 Ø EZ054 Ø EZ064 Ø EZ078 Ø EZ091 Ø EZ106 Ø EZ116 Ø EZ142 Ø EZ166 Ø EZ175 Ø EZ215 Ø EZ225 Ø ELD-TECH ApS

14 E L D Purge Flex Purge Flex Rotgasverktyg: Purge Flex är ett rotgassystem med dubbla tätningsskivor som tillverkas av ELD TECH och kan användas med rördiametrar i intervallet 25 mm till 320 mm. Purge Flex går lätt att dra genom rören och kan böjas utan att tippa. Utformningen av systemet garanterar även att minst en skiva tätar ordentligt, vilket minskar både tidsåtgången och gasanvändningen. Typisk spolningstid är mindre än 2 minuter (till exempel spolas ett 8-tums rör till under 0,01 % syre på mindre än 2 minuter). Vid övergången från en rördimension till en annan byter du helt enkelt tätningsskiva på basenheten. Basenheterna finns tillgängliga i tre längder, 120 mm, 150 mm och 200 mm. Alla basenheter passar alla storlekar på tätningsskivor. Dessutom kan Purge Flex tätningsskivor användas med alla andra ELD-TECH-basenheter, samt basenheter från några andra tillverkare. Silikonskivorna är temperaturbeständiga upp till 320 C. ELD-TECH ApS

15 E L D Purge Flex Syre ut Argon ingång Karbinhake Syre utgång Syre ut Argon ingång Argon slang Purge Flex komplett Kat. Nr. DIA. Intervall i mm EZPF032 Ø EZPF043 Ø EZPF054 Ø EZPF064 Ø EZPF078 Ø EZPF090 Ø EZPF110 Ø EZPF120 Ø EZPF142 Ø EZPF160 Ø EZPF175 Ø EZPF210 Ø EZPF230 Ø EZPF270 Ø EZPF290 Ø EZPF310 Ø EZPF330 Ø Varje set levereras komplett med basenhet, 10 m tråd av rostfritt stål och 10 m argonslang inklusive hona-koppling. ELD-TECH ApS

16 E L D ELD-TECH PGE Typ 210 För rör med en diameter mellan 12 och 36 (290 mm mm) Ju större röret är, desto längre tid tar det att fylla kammaren med gas. Därför har ELD- TECH utvecklat denna cylinder med en kammare som endast är 3 cm hög. Att placera PGE Typ 210 och fylla kammaren med gas, säkra ett maxinnehåll av syre på 25 ppm (0,0025%) tar mellan 5 och 15 minuter beroende på rörstorlek. Kat. Nr. mm mm tum tum Kat. Nr ,4 12, A ,9 13, A ,9 15, A ,9 17, A ,8 19, A ,8 21, A ,8 23, A ,8 25, A ,7 27, A ,7 29, A ,7 31, A ,6 33, A ,6 35, A Område Område Reservdelar i silikon ELD-TECH ApS

17 E L D Väska Praktisk väska med allt som behövs för att svetsa diametrar från 1 till 6 tum. Kat. Nr. Intervall (mm) Storlek Vikt (kg) EZPF x45x22 cm 8,5 Purge Flex väska T Centreringshuvud Att helt precist hitta toppen av röret har alltid varit ett problem. T Centreringshuvud löser mycket enkelt detta problem. Det kan också användas för att hitta en given punkt på vinklar från toppen av röret. ELD-TECH ApS

18 E L D Handhållen syremonitor GM1 Syremonitor GM1 är ett litet handhållet mätinstrument som möjliggör övervakning av syrekoncentrationen ända ned till 0,01% (100ppm). GM1 är enkel att transportera i bröstfickan med pumpen och slangen hängande över axeln % syrekoncentration. Mätområde: Kalibrering: 20.9 % (luftens syrekoncentration) Temperaturområde: 0 C till 50 C Dimensioner: 130 x 68 x 27 mm Sensor: AAA-batterier 1.5V, 2 st. (ø 20 x 30 mm) Fördelar: Stadig batterilucka. Lång batteritid Enkelt utbyte av sensor min. 1 års livstid Halvautomatisk kalibrering. Behändig apparatförpackning (till bröstfickan). ELD-TECH ApS

19 E L D OM1 OM1 är en toppmodern, lättanvänd syremonitor för svetsgas. Den har extremt kort svarstid och mycket hög noggrannhet. Denna syremonitor är rekommenderad standard för övervakning av syre i svetsgas, oavsett om du arbetar med rostfritt stål, duplex, titan eller annat höglegerat stål. OM1 uppnår detta utan att kompromissa gällande användarvänlighet eller hållbarhet. Tekniska specifikationer: Intervall: Batteritid: Noggrannhet: Data: Display: Alarm: Sensor: Ner till 1 ppm Upp till 30 timmar innan laddning krävs +/- 1ppm eller 1 % av intervallet i Argon och Formier Insamlad information kodas och är därför säker Digital Vid hög och låg syrehalt Elektrokemisk Fördelar: Batteridriven Ingen förvärmningstid Svets- och svetsarnummer kan lagras och överföras till en data-fil (Excel) Vikt: Instrument: Väska: Fraktvikt: 6,1 kg 2,7 kg 8,9 kg ELD-TECH ApS

20 E L D FMT FMT är ett enastående, ihopfällbart uppmärkningsverktyg för rör och böjar. På mindre än 5 minuter är röret och böjarna uppmärkta redo att skäras i vilken vinkel som helst. Kat. Nr. Område mm Område i tum Vikt (kg) Vikt (lbs) FMT ,2-3,5 2 4 FMT ,9-8, FMT , T Flänsvattenpass T Flänsvattenpass är alltid ett praktiskt verktyg att ha med sig. T Flänsvattenpass kan användas till flänsar med bulthål från 16 mm till 32 mm. Designen med två justerbara pinnar med självspännande fjäder ser till att inga lösa delar går förlorade. T High / Low T High/Low är utformat för att snabbt och precist mäta den invändiga kantförskjutningen. ELD-TECH ApS

21 E L D max 36 (90 cm) T Flexi Stand D Maximal belasning 2000 kg! Finjustering Snabb-broms 50 cm 8 (20 cm) Hjul 40 cm Huvuddelarna T Flexi olika delar V-huvud med hjul 30 cm 80 cm 15 cm Med fem ben för ökad stabilitet Längd Vikt Minimum Maximum kg lbs 775 mm 1080 mm cm ELD-TECH ApS

22 E L D T Fix D V-huvud med spindel Ben 67 cm Hevud del 13 cm Hjulkit: Muttrar och skruvar 34 cm Kulrullar i rostfritt stål Stålhjul Polyetenhjul Extensions för användning upp til 36 tum Beskrivning Kat. Nr. Kapacitet Rördimension Vikt (1 st.) kg lbs mm tum kg lbs Kulrullar i rostfritt stål SSB /2-24 1,8 3,9 Stålhjul SR /8-24 1,3 2,8 Polyetenhjul PR /2-24 1,1 2,4 Extensions EXT ,7 3,4 ELD-TECH ApS

23 E L D T Fold D & T Fix D Maximal belastning 1000 kg Rörstänger T Fold D T Fix D En ny generation rörstänger har anlänt Den unika utformningen av T Fix och T Fold är patentskyddad av ELD-TECH. T Fix och T Fold levereras i delar för enklare transport bättre för miljön och kan monteras ihop på mindre än 5 minuter. Varje låda innehåller huvuddelen, ett V-huvud, och ben inklusive muttrar och skruvar. Hjulkit finns tillgängliga på begäran. Beskrivning Kat. Nr. Viktt Minimal höjd Maximal höjd kg lbs cm tum cm tum Pipe Stand, Foldable T-Fold 12 26, , ,2 Pipe Stand, Fixed T-Fix 11,5 25, , ,2 ELD-TECH ApS

24 Fristående höjdjustering E L D T Multi 4 36 Broms för att låsa stycket Spindel för höjd-justering Låsbrickar Snabb frikoppling Skruv för låsning Fällbara ben Kat. Nr. Minimal höjd Maximal höjd kg lbs T Multi 740 mm 1090 mm Golvmodell Multi Head Kat. Nr. kg lbs Multihead ELD-TECH ApS

25 E L D Klämma til konstruktion av rörledning Icke-driven med extern Hydraulpump Driven med power-pack på kretskort trådlös fjärrstyrning ELD-TECH ApS

26 E L D Internt inställda klämmor för svetsning av rostfritt stål Pneumatiskt verkande från 2 tum och uppåt Hydrauliskt verkande från 6 tum och uppåt Klar at svetsa Inom några sekunder tack vare den lilla skölj kammaren ELD-TECH ApS
