1 ESYLUX LIGHT CONTROL SE DET BÄSTA ARBETSLJUSET FÖR VARJE BUDGET. ESY! ESYLUX LIGHT CONTROL ELC Den enklaste styrtekniken för intelligent ljus

2 ESYLUX LIGHT CONTROL INTELLIGENT STYRTEKNIK FRÅN ESYLUX Det finns flera goda skäl för en energieffektiv modernisering av kontor, skolor och vårdinrättningar men ofta är det dyrt, tidsödande och kräver mycket planering. ESYLUX har passande svar på detta: Med intelligenta automations- och ljuslösningar som är lätta att använda och ekonomiska, vilka förutom energieffektiviteten även förbättrar livskvaliteten i stor grad. Med ESYLUX Light Control ELC har ESYLUX utvecklat en innovativ styrningsteknik, som radikalt förenklar intelligent belysning och ventilation av utrymmen och som samtidigt ger bästa möjliga ljuskvalitet även för begränsade budgetar. ELC-ljussystemen med innertaksarmaturer, sensorteknik och styrenheter går att installera med plug-and-play, går att använda direkt utan programmering och kan snabbt uppdateras även under pågående drift. Genom den inbyggda SymbiLogic från ESYLUX skapar de en energieffektiv Human Centric Lighting, med en behovsstyrd ventilation ett optimalt klimat. Och det gör de på alla arbetsplatser. På så sätt leder ESYLUX Light Control även i jämförelse med andra lösningar till konkurrenslöst låga totalkostnader, ökar fastighetens värde och bevisar att kvalitet blir överkomlig när baseras på intelligenta koncept. Låt dig övertygas av rumslösningar som är lätta att använda med bästa möjliga förhållandet mellan pris och prestanda och högsta möjliga energieffektivitet. Upptäck ESYLUX Light Control. ÖKAR LIVSKVALITET FASTIGHETERNAS UTDELNING PÅ INVESTERINGAR (ROI) ENERGIEFFEKTIVITET FLEXIBEL ANVÄNDNING MINSKAR INVESTERINGSKOSTNADER DRIFTKOSTNADER INSTALLATIONSKOSTNADER UNDERHÅLLSBEHOV 02 03

3 GÖR DET INTELLIGENTA ENKELT ÄMNEN 6 LIVSKVALITET INGÅR: BIOLOGISKT AKTIVT LJUS VON PÅ ETT ÖGONBLICK ESYLUX Light Control med SymbiLogic för energieffektiv Human Centric Lighting omedelbart klar att använda även under pågående drift. 8 BÄSTA MÖJLIGA PRESTANDA: DET BÄSTA MÖJLIGA ARBETSLJUSET FÖR VARJE BUDGET ESYLUX Light Control erbjuder intelligent ljus till bästa möjliga förhållande mellan pris och prestanda med högsta möjliga energieffektivitet. 10 I EN NY DIMENSION: INSTALLATION UTAN PROGRAMMERING ESYLUX Light Control möjliggör enkel installation som förkonfigurerad standardsats eller fritt konfigurerbar lösning för alla rumsstorlekar. 16 NÄTVERKSKOPPLA UTAN FEL: GRUPPERINGAR MED ETT HANDGREPP ESYLUX Light Control gör grupperingar, omgrupperingar och byte av komponenter lätt genom att man enkelt sätter in stickkontakten i ett annat uttag. 230 V 18 INDIVIDUELL STYRNING: FRÅN MANUELLT TILL DIGITALT ESYLUX Light Control ger bekväma manövreringsmöjligheter för användaren med knapp, med ESY-appen eller enkelt med ESY-Pen. Kabeldragning för alla armaturer via Plugand-play med RJ45 PD-C 360i/24 ELC ELC SmartDriver TW x8 CELINE W TW CRYSTAL ELC SATELLITE Push Button 8x DALI Tunable White 04 05

4 LIVSKVALITET INGÅR SYMBILOGIC FÖR ENERGIEFFEKTIV HUMAN CENTRIC LIGHTING En optimal innerbelysning rättar sig efter det naturliga dagsljusets dynamiska förlopp, efter samspelet mellan sol och blå himmel. Ljusstyrkan och färgtemperaturen förändras då över dagen, och belysningsstyrkan överträffar hela tiden betydligt minimikravet i standarderna. Den här extra höga ljuskvaliteten har långtgående följder: en förstärkt vitalitet och koncentrationsförmåga och gör så att människor gör färre fel. Den gör så att de helt enkelt känner sig bättre samtidigt som deras kapacitet ökar. SymbiLogic-tekniken som är integrerad i ELC-lösningarna låter det bästa ljuset för människor och fördelarna med en intelligent styrning smälta samman perfekt med varandra. De skapar ett biologiskt aktivt ljus som avsevärt förbättrar livskvaliteten med dynamiska ljusstyrke- och färgförlopp. På så sätt hjälper de människorna att hantera även besvärliga faser, och befrämjar deras välbefinnande under hela dagen. SymbiLogic som är inbäddad i ELC-systemet garanterar trots det högsta möjliga energieffektivitet: Belysningen kopplas inte enbart om beroende på närvaro och befintligt dagsljus. Via den adaptiva HCL-ljusregleringen ger SymbiLogic automatiskt ett energieffektivt utnyttjande av dagsljuset vid de dynamiska ljusstyrkeförloppen och överför på så sätt en beprövad teknisk princip till den modernaste formen av inomhusbelysning. Oavsett om det gäller förkonfigurerad eller fritt komponerad ELC-lösning: SymbiLogic är genast klart att använda efter några få installationssteg. På så sätt kan du modernisera rum med biologiskt aktivt ljus även under pågående drift! FLIMMERFRI VISUELL KOMFORT För att inte motverka det biologiskt aktiva ljusets uppiggande effekt tar vi när det gäller ljuskvaliteten dessutom hänsyn till en låg flimmerfaktor. För lysdioder reagerar mycket snabbare och mer omedelbart på naturliga variationer i växelström än den klassiska glödlampan. De riskerar att flimra, vilket kan leda till trötthet och yrsel. Våra ELC-ljuslösningar däremot erbjuder uteslutande flimmerfritt ljus för ett på alla sätt sunt arbete. SYMBILOGIC ÄR ESYLUX-TEKNIKEN FÖR ENERGIEFFEKTIV HUMAN CENTRIC LIGHTING ÖKAR MOTIVATIONEN PRODUKTIVITETEN MEDARBETARNAS LOJALITET MINSKAR FEL FRÅNVARON ARBETSOLYCKOR Källa: Rapporten Quantified benefits of Human Centric Lighting av LightingEurope & ZVEI, april

5 BÄSTA MÖJLIGA PRIS, BÄSTA MÖJLIGA PRESTANDA Komplett pris med SymbiLogic (färgtemperatur: Tunable White) inklusive armaturer, närvarodetektor och styrning exklusive moms och monteringskostnader Komplett pris, fast färgtemperatur (3000 K K) inklusive armaturer, närvarodetektor och styrning exklusive moms och monteringskostnader FR.O.M. 50 /m² FR.O.M. 35 /m² ESYLUX Light Control ger det bästa arbetsljuset i utrymmen i kontorsbyggnader, skolor och vårdinrättningar. Men ekonomin är lika viktig som ljuskvaliteten. Den bästa ljuslösningen måste även passa budgeten och projektplanerna, för att de ska kunna förverkligas på ett hållbart sätt. ESYLUX Light Control kombinerar på ett enastående sätt en ökad livskvalitet med extra låga investeringskostnader och en hög kostnadseffektivitet på lång sikt. BÄSTA MÖJLIGA LJUS MED MAXIMAL EKONOMI 500 lux NÄRVARO- OCH DAGSLJUSBEROENDE KONSTANTLJUSREGLERING 500 lux Därför erbjuder vi ELC-systemlösningarna principiellt i två versioner för olika krav i båda fallen med konkurrenslöst låga kvadratmeterpriser. Versionen med SymbiLogic för effektiv Human Centric Lighting är lämplig för arbetsområden, i vilka människor vistas konstant, såsom t.ex. kontorslandskap eller sjukhusrum. Version med konstant ljusfärg är särskilt lämplig för områden som hallar, entréer eller trapphus. I båda fallen får du ett komplett system från en leverantör som är klart att använda: inklusive armaturer (serien CELINE, serien NOVA), närvarodetektorer (serien COMPACT) och intelligent styrning (ELC SmartDriver). 06:00 12:00 18:00 06:00 12:00 18:00 Konstljus Tillräckligt dagsljus Närvarande Frånvarande Utnyttjar dagsljuset på bästa sätt: En närvarodetektors konstantljusreglering. Konstljus Tillräckligt dagsljus Närvarande Frånvarande SymbiLogic-tekniken från ESYLUX med närvaro- och dagsljusberoende omkoppling och adaptiv HCL-ljusreglering

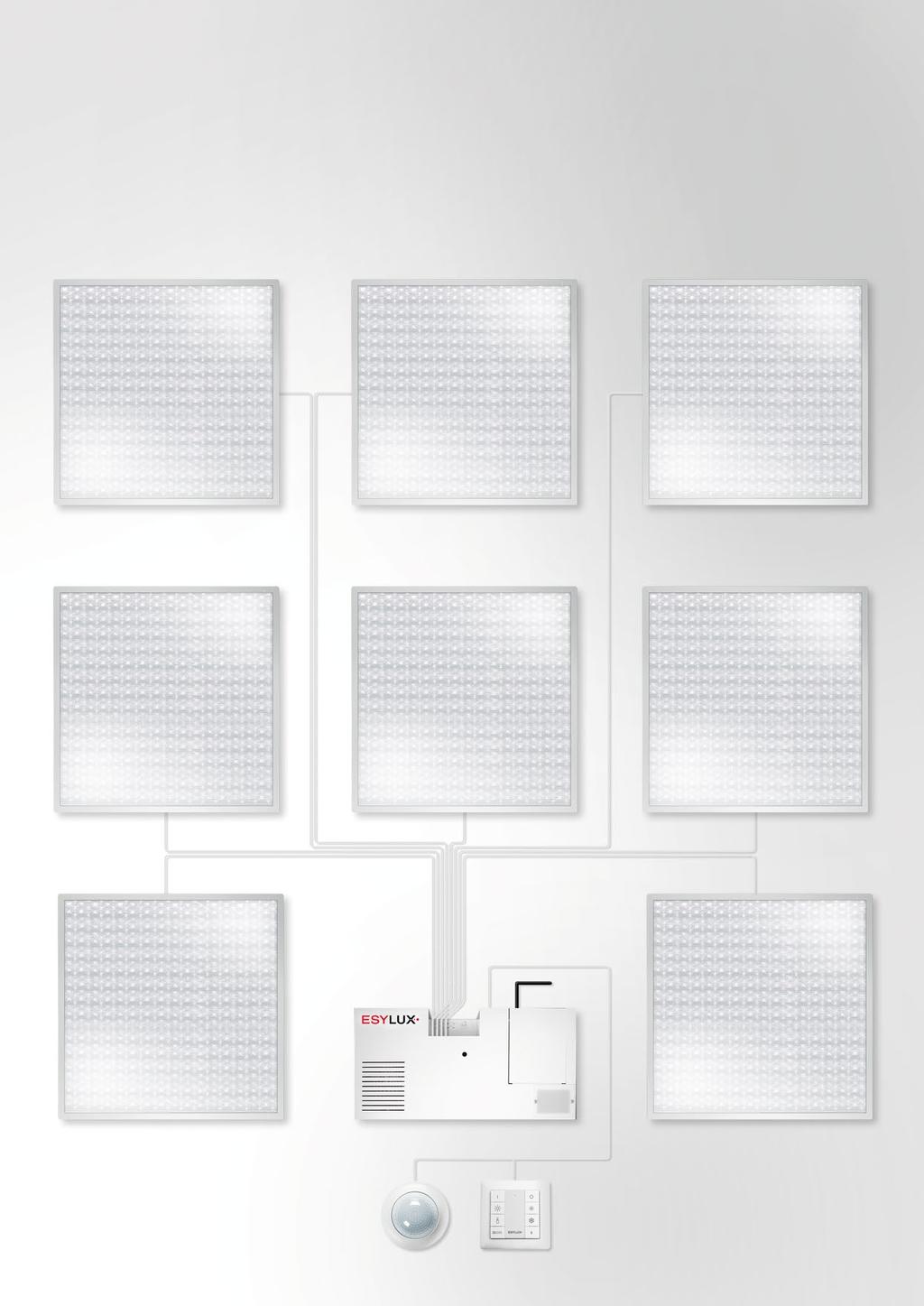

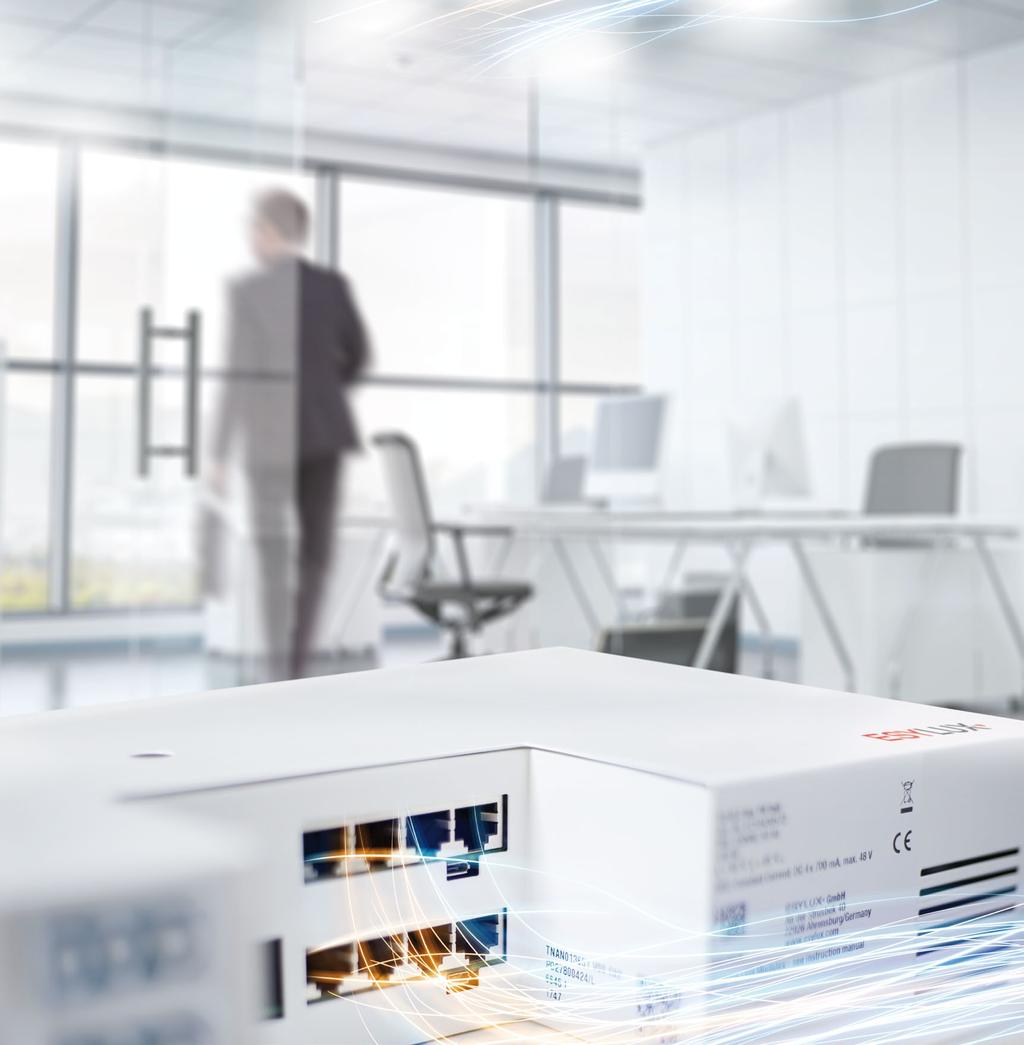

6 PLUG-AND-PLAY I EN NY DIMENSION SMARTDRIVER FÖR ESYLUX LIGHT CONTROL ELC: 1. SymbiLogic (Tunable White) ELC SmartDriver x4 x6 x8 2. Fast ljusfärg (3000 K 4000 K) ELC SmartDriver x4 x8 Stick bara in stickkontakten och det är klart! ESYLUX Light Control systemets SmartDriver innehåller nätaggregaten för alla systemarmaturer, varför dessa går att koppla till den via enkel plug-and-play precis som sensortekniken. Resultat: En betydande tidsbesparing vid varje installation. Tack vare de enkla stickkontakterna klarar sig ELC-systemlösningarna utan tidsödande programmering även vid komplexa rumssituationer och därmed utan hjälp av en ESYLUX-fackman. För detta kan du välja mellan förkonfigurerade, monteringsklara satslösningar för kontor, klassrum och sjukhusrum. Eller komponerar du din egen lösning i sju enkla steg. FÖRKONFIGURERADE, STANDARDISERADE SATSER Quadro-Sets: för Standardkontor upp till ca 20 m² Classroom-Sets: för standardklassrum upp till ca 60 m² Patient Room-Sets: för sjukhusrum med två bäddar upp till ca 30 m² KONFIGURERA FRITT I 7 ENKLA STEG 1. Armaturdesign för huvudbelysningen 2. Armaturtyp 3. Antal armaturer 4. Styrning 5. Sensor 6. Kabel 7. Tillbehör 10 11

7 FÖRKONFIGURERADE RUMSLÖSNINGAR Exempel för satslösningen* kontor med SymbiLogic: CELINE W TW CRYSTAL ELC QUADRO SET x CELINE W TW CRYSTAL ELC SATELLITE x ELC SmartDriver TW x x PD-C 360i/8 ELC * För alla satslösningar ingår Plug-and-play-systemkablarna i leveransomfattningen Exempel för satslösningen klassrum med SymbiLogic: CELINE W TW MILKY ELC CLASSROOM SET EQ x CELINE W TW MILKY ELC SATELLITE x ELC SmartDriver TW x x ELC SmartDriver TW x8 EC x BOARDLIGHT W 4000K ON/OFF EO x BOARDLIGHT Wall Arm WH EO x PD-C 360i/8 ELC x PD-C 360i/24 ELC x SW DALI Semi Automation** x Push Button 8x DALI CLASSROOM EC x Cable Set RJ45 10m TW x4 EC x Cable Set RJ45 10m TW x8 EC Exempel för satslösningen sjukhusrum med SymbiLogic: CELINE 600 IP54 CRI80 240W TW MILKY ELC PATIENT ROOM SET EQ x CELINE 600 IP54 30W TW MILKY ELC SATELLITE EQ x ELC SmartDriver TW x x PD-C 360i/8 ELC x Push Button 8x DALI PATIENT ROOM EC x ELSA W 3000K MILKY DALI x Cable Set RJ45 10m TW x4 EC ** För halvautomatisk drift av tavelljuset krävs en extra 230 V-knapp 12 13

8 KONFIGURERA FRITT I 7 STEG Förutom de förkonfigurerade, monteringsklara satserna för kontor, klassrum och sjukhusrum erbjuder vi även möjligheten, att man själv komponerar individuella ELC-lösningar med systemkomponenter och kompletterande extraenheter för varje tillämpning, varje rumsstorlek och alla budgetar. Skaffa dig även en överblick på armaturdesign för huvudbelysningen armaturtyp antal armaturer styrning sensor kabel tillbehör Takarmaturer i serien CELINE 600x x x x312,5 Takarmaturer i serien NOVA 600x x625 Färgemperatur Spridningslinstyp Sensorteknik inbyggd/separat Följande tumregel gäller: En armatur per 5 kvadratmeter för en belysningsstyrka på ca 500 lx. Som princip rekommenderar vi en professionell ljusplanering med Relux/DIALux Med SymbiLogic: ELC SmartDriver TW x4 ELC SmartDriver TW x6 ELC SmartDriver TW x8 Med fast ljusfärg: ELC SmartDriver x4 ELC SmartDriver x8 Alternativ: Bluetooth Alternativ: KNX Räckvidd: 8 eller 24 m (bevakningsområde på 360, går att minska vid behov) Färger: Blå och röd för Tunable White Vitt för fast ljusfärg Längder: 5 m 10 m Antal: DALI-Switch DALI- Push Button Extrabelysning: Downlights ELSA Tavelljus BOARDLIGHT Minst en styrenhet per grupp Minst en sensor per grupp 14 15

9 NÄTVERKSKOPPLAUTAN FEL ENKEL GRUPPERING VIA PLUG-AND-PLAY Den fria konfigureringen ger maximal flexibilitet, för skalan för ELC SmartDriver-, armatur- och sensorteknikenheterna kan enkelt varieras för alla storlekar. Då har du, beroende på utförande, tillgång till två till fyra separata ljuskanaler, medan knappen alltid möjliggör en central manuell överstyrning. Om det gäller en individuell ljusreglering och utnyttjande av dagsljuset i olika rumszoner går det enkelt att koppla samman grupperna som skapats för detta med varandra via ELC-bussen. Även när det gäller varierande av skalan visar sig plug-and-play som en verklig fördel: Med stickkontakterna blir det intuitivt tydligt vilken enhet som hör till vilken stickkontaktplats utan någon programmering. På så sätt är det enkelt att gruppera med minsta möjliga risk för fel! BILDA EN ELC-GRUPP (INTRA-GROUPING) INTRA-grouping möjliggör enkelt varierande av skalan, t.ex. för stora kontorsvåningar eller kontorslandskap, vilka kräver en central ljusstyrning. Fördel: enkelt att variera skalan för stora lösningar resp. ytor MED INBYGGD KNX-MODUL SOM TILLVAL Integrera energieffektiv Human Centric Lighting i KNX-anläggningar en barnlek med ELC-systemlösningarna. Vi erbjuder utföranden av ELC SmartDrivern med inbyggd KNX-modul. Dessa varianter låter sig kopplas in sömlöst i KNX-byggnadsautomationen och är därefter genast klara att användas. Adresseringen av styrenheten för en central styrning och avläsning av systemet och individuella anpassningar kan göras senare. NÄTVERKSKOPPLING AV ELC-GRUPPER (INTER-GROUPING) INTER-grouping gör det möjligt att skapa grupper för individuell ljusreglering av enskilda rumszoner. Enkelt och felfritt utan programmering via plug-and-play. Mastern initierar sig automatiskt vid driftsättning av systemet. Den intelligenta nätverkskopplingen av flera ELC-grupper möjliggör ett behovsstyrt orienteringsljus med svärmfunktion. För ökad komfort och säkerhet. Grupp 1 Grupp 2 SmartDriver-portföljen ELC-buss Max. armaturer per ELC SmartDriver Max. ELC SmartDriver per grupper Max. armaturer per grupper Max. grupper per ELC-buss Max. armaturer totalt SymbiLogic ( K TW) Fast färgtemperatur (3000 K / 4000 K) ELC SmartDriver TW x ELC SmartDriver TW x ELC SmartDriver TW x ELC SmartDriver x ELC SmartDriver x Bilda enkelt grupper för rumszoner som är intelligent nätverkskopplade med varandra. Dessa rumszoner kan därmed styras och regleras individuellt. Trots det kan dessa olika rumszoner styras gruppövergripande med vår DALI-Push Button. Flera grupper 16 17

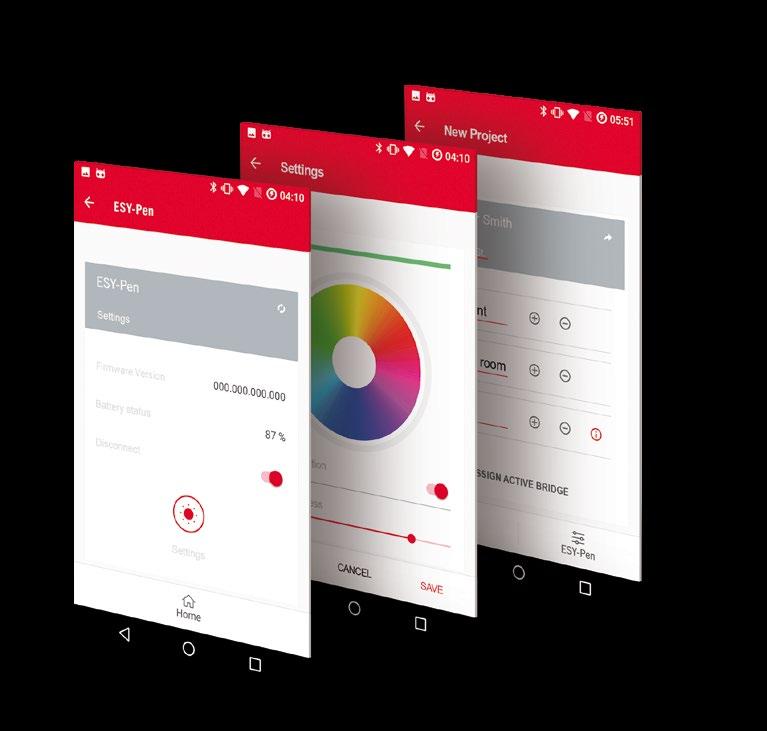

10 STYR INDIVIDUELLT BEKVÄMA MANUELLA ELLER DIGITALA MANÖVRERINGSMÖJLIGHETER ESYLUX DALI-knappen för överskådlig manuell styrning via tryckning. Det finns flera möjligheter för användning av ESYLUX Light Control av användaren: I grundutförandet går det att koppla till/från manuellt, förbikoppla ljusstyrka och färgtemperatur samt starta enskilda scener med en enkel 230 V-strömbrytare. Redan installerade knappar kan alltså användas utan problem, alternativt finns DALI-knappar ESYLUX: Tack vare det lättförståeliga symbolspråket ger den ännu bättre översikt och genom sin okonstlade design kan den utan problem integreras i olika miljöer. Även ESY-Pen erbjuder förutom sina många funktioner för driftsättning och ljusmätning även möjligheten att med ett enkelt knapptryck tända och släcka, variera ljusstyrkan eller även ändra ljusfärgen och öppna sparade scener. Variera ljusstyrkan, tänd eller släck eller ändra ljusfärgen med multitalangen ESY-Pen. ESY Bluetooth-styrning för Android och ios Med ESY-appen styr du enkelt systemet via Bluetooth. Grundkonfigurering och individuell styrning av armaturer och kanaler är också möjligt med appen. Detta gör att användaren kan manövrera bekvämt och enkelt direkt via smartphone
