1 DANLY Styrelement - SinterLube Pelarställ Stålplattor 2

2 INNEHÅLLSFÖRTECKNING 2 2:1 2:2 2:3 Historien om vårt pelarställ Standard + specialställ Standard pelarställ med två pelare och stålbussningar 2:24 2:25 Pelare Afnor standard SinterLube bussning Afnor standard 2:4 Special pelarställ med två och fyra pelare och stålbussningar 2:5 Special pelarställ med två pelare och kulstyrningar 2:6 Sintrade bronsbussningar - teknisk information 2:7 2:8 2:9 2:10 2:11 2:12 2:13 2:13 2:14 Demonterbara bussningar sinterbrons och stål Demonterbara styrpelare Rak precisionspelare Kulstyrningar - Teknisk information Rak hylsa för kulstyrning Kulkorgar Demonterbar hylsa för kulstyrningar Kulstyrning för mellanplatta Fastspänning av demonterbara pelare och bussningar 2:15 2:16 2:17 2:18 2:19 Att välja rätt driftförhållande - kulstyrningar Att välja rätt komponenter - kulstyrningar Tabell för driftförhållande - kulstyrningar SinterLube bussningar - teknisk information Demonterbar sinterlube bussning 2:20 Pelare Naams standard 2:21 SinterLube bussning DIN :22 2:23 Pelare DIN 9833 SinterLube bussning DIN 9834

3 HISTORIEN OM VÅRT PELARSTÄLL 2:1 Spridda över hela världen är vi ett team av 7 företag som under en ledning tillverkar pelarställ. Ringab är en del av DANLY koncernen och det globala nätverket av yrkesmän som tillverkar pelarställ för Europa. Varför betala mer...och få mindre? Pelarställ, pelare och bussningar Standard pelarställ, upp till 800 x 630 mm. Vi erbjuder en serie förbättrade pelare och patenterade bussningar. Pelarställ med kulstyrningar... vår specialitet. Sintrade bronsbussningar eller SinterLube bussningar som tillval. Alla våra pelarställ följer toleranskrav enl. ISO. Ett världsledande team som står till kundens förfogande. Alla våra pelarställ, förutom de med kulstyrningar, kan levereras med vår patenterade sintrade bronsbussning. Detta ger Er hög produktivitet till konkurrenskraftigt pris. Varför betala mer... och få mindre?

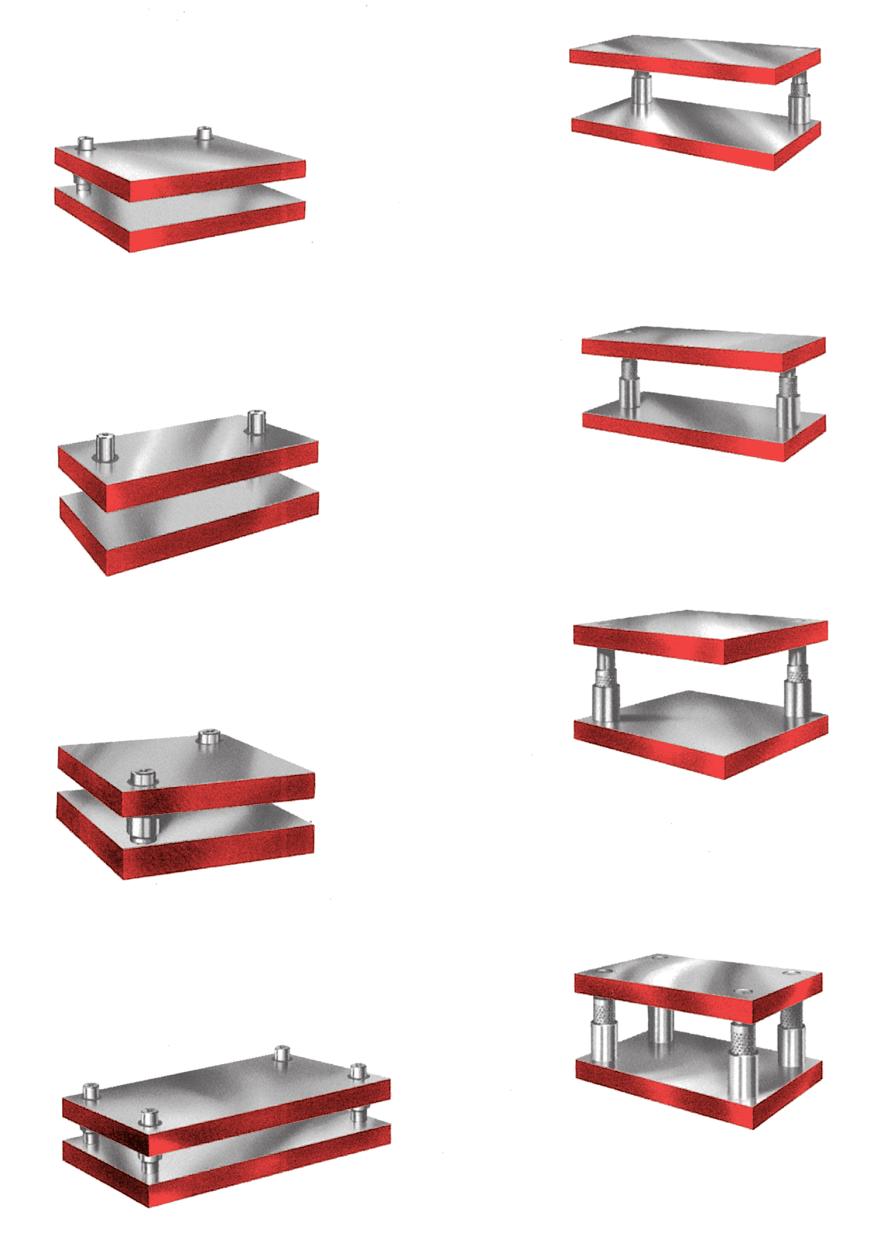

4 KVALITET TILL ÖVERKOMLIGT PRIS STANDARD OCH SPECIAL PELARSTÄLL 2:2 Vår utökade serie av pelarställ i lager har stålbussningar och precisionspelare som standard. Preiset är mycket attraktivt och leveransen sker dagen efter att vi fått Er order. Ni kan vara säker på att tillverkningen görs av en bland de bästa tillverkarna av pelarställ och komponenter. Vi kan naturligtvis även leverera specialpelarställ och ställ med kulstyrningar. Beställ enl. vår specifikation. Faxa, maila eller sänd in Era ritningar då tilläggsbearbetning önskas. Våra pelarställsspecialister står till Ert förfogande. Pelarställ med stålbussningar Pelarställ med kulstyrningar Bakmonterade pelare - Typ A1 Bakmonterade pelare - Typ A1 BB Mittmonterade pelare - Typ A2 Mittmonterade pelare - Typ A2 BB Diagonalmonterade pelare - Typ A3 Diagonalmonterade pelare - Typ A3 BB Fyra pelare - Typ A4 Fyra pelare - typ A4 BB

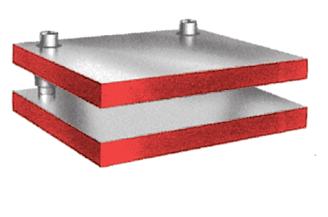

5 STANDARD PELARSTÄLL MED TVÅ PELARE OCH STÅLBUSSNINGAR 2:3 Standard pelarställ i lager är utrustade med demonterbara stålbussningar och raka pelare. Bussningens fästen är monterade för vänster-höger matning. Vid beställning skall den kompletta katalogbeteckningen inkl. pelare och bussning anges. Önskas andra styrelement än de som anges som standard, skall detta anges. Väljs en kombination utanför den angivna standarden kan leveranstiden bli längre. Material SS 2172 Slipade plan Gasskurna och rödmålade kanter Bearbetning och SS 1650 på begäran Katalog Arbetsyta B 1 C 1 ±2 C 2 ±2 D 2 E P Standard styrningar bet. A x B Pelare Bussningar 1610-R-X 160x /30 25/ R-X 160x /30 25/ R-X 160x /30 25/ R-X 200x /40 30/ R-X 200x /40 30/ R-X 200x /40 30/ R-X 200x /40 30/ R-X 250x /40 30/ R-X 250x /40 30/ R-X 250x /40 30/ R-X 250x /40 30/ R-X 250x /40 30/ R-X 315x /50 40/ R-X 315x /50 40/ R-X 315x /50 40/ R-X 315x /50 40/ R-X 400x /50 40/ R-X 400x /50 40/ R-X 400x /50 40/ R-X 400x /50 40/ R-X 500x /50 40/ R-X 500x /50 40/ R-X 500x /50 40/ R-X 500x /50 40/ R-X 630x /58 50/ R-X 630x /58 50/ R-X 630x /58 50/ R-X 630x /58 50/ R-X 710x /63 58/ R-X 710x /63 58/ R-X 710x /63 58/ R-X 800x /63 58/ R-X 800x /63 58/ R-X 800x /63 58/63 OBS! Ange hela katalogbeteckningen vid order Då C 1 = lätt och C 2 = lätt är X = 1 Då C 1 = lätt och C 2 = tung är X = 3 Då C 1 = tung och C 2 = lätt är X = 2 Då C 1 = tung och C 2 = tung är X = 4

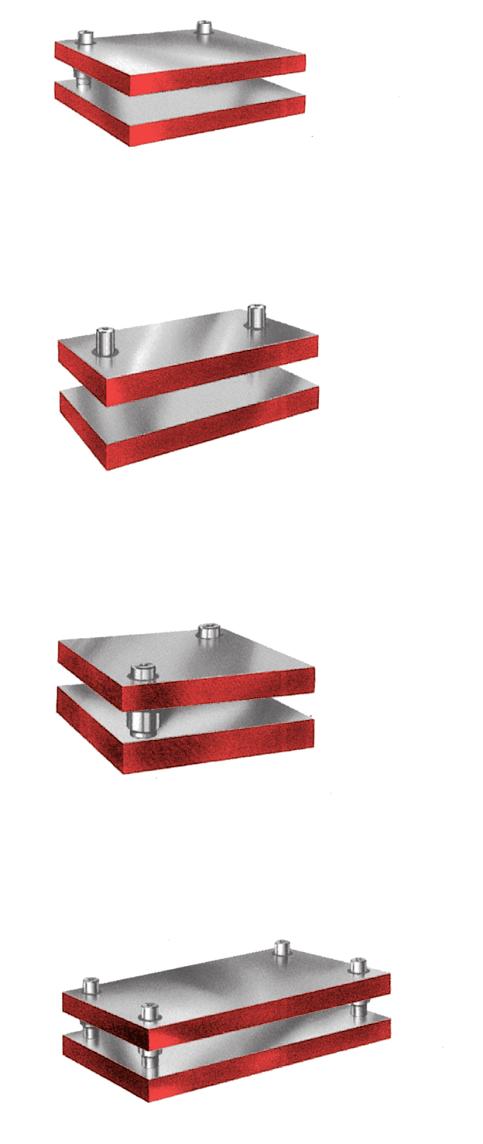

6 SPECIAL PELARSTÄLL MED TVÅ OCH FYRA PELARE OCH STÅLBUSSNINGAR 2:4 Bakmonterade pelare - Typ A1 Mittmonterade pelare - Typ A2 Diagonalmonterade pelare - Typ A3 Fyra pelare - Typ A4 A1 A D 2 C 1 C 2 F P A2 A D 1 D 2 C 1 C 2 F P A3 A D 1 D 2 C 1 C 2 F P A4 A D 2 C 1 C 2 F P När Ni beställer special pelarställ skall följande anges: 1. Typ A1, A2, A3 eller A4. 2. Dimensionerna A, B och L. 3. Tjocklekarna C1 och C2 inkl. toleranser eller bearbetningsmån. C1 skall minst motsvara pelardiametern D2. 4. Pelarnas katalognummer. 5. Bussningarnas katalognummer. 6. Spelet i styrelementen. Klass 2 levereras om inget annat anges. Material SS 2172 Slipade plan Gasskurna och rödmålade kanter SS 1650 samt bearbetade kanter kan fås på begäran Utg.:

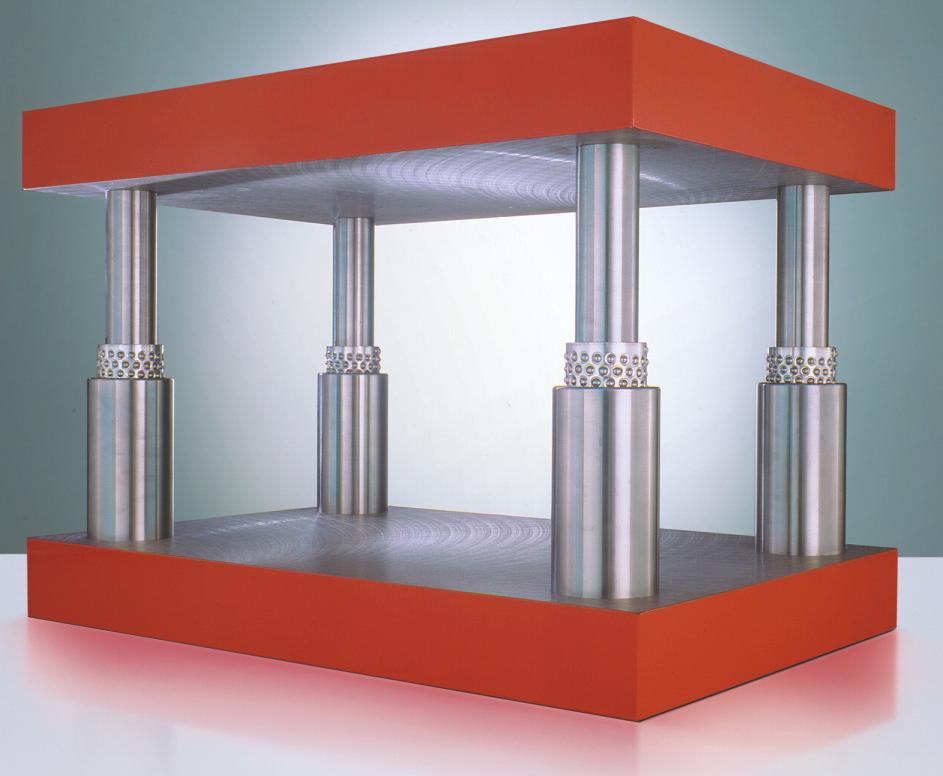

7 SPECIAL PELARSTÄLL MED TVÅ PELARE OCH KULSTYRNINGAR 2:5 När totala storleken på pelarstället har bestämts, kan nedanstående tabell vara en vägledning för min. tjocklek av plattorna samt styrelementens diametrar. OBS! Dessa kan naturligtvis varieras för att passa kundens behov. Bakmonterade pelare - Typ A1 Mittmonterade pelare - Typ A2 Diagonalmonterade pelare - Typ A3 Fyra pelare - Typ A4 När Ni beställer special pelarställ skall följande anges: 1. Typ A1 BB, A2 BB, A3 BB eller A4 BB. 2. Dimensionerna A, B. 3. Tjocklekarna C1 och C2 inkl. toleranser eller bearbetningsmån. C1 skall minst motsvara pelardiametern D2. 4. Diameter och typ av pelare, d.v.s. rak eller demonterbar. 5. Typ av bussning, d.v.s. rak hylsa eller demonterbar. 6. Max. och min. arbetshöjd, genom att ange T från bottenytan till ovansidan på pelarstället. 7. Slaglängd eller hejarens rörelse i pressen. 8. Driftsförhållande (typ I - förspänd, typ II - partiellt förspänd och frigjord, typ III-frikopplad. Material SS 2172 Slipade plan A2 BB A1 BB Gasskurna och rödmålade kanter SS 1650 samt bearbetade kanter kan fås på begäran A D 2 C 1 C 2 F 1 F 2 P W ,5 69, ,5 92, , ,5 109, , ,5 125, A D 1 D 2 C 1 C 2 F 1 F 2 P W ,5 92, , ,5 109, , ,5 125, A3 BB A D 1 D 2 C 1 C 2 F 1 F 2 P W ,5 92, , ,5 109, , ,5 125, A4 BB A D 2 C 1 C 2 F 1 F 2 P W ,5 69, ,5 92, , ,5 109, , ,5 125,

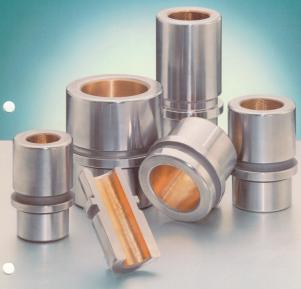

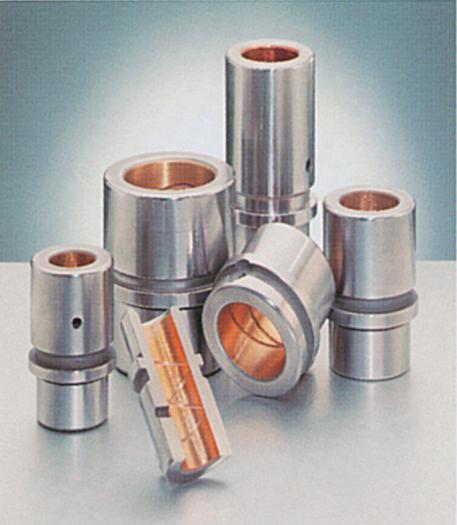

8 BESKRIVNING AV SINTRADE BRONSBUSSNINGAR 2:6 Vår patenterade sintrade bronsbussning erbjuder flera fördelar jämfört med pläterade bussningar Vår tjockt sintrade bronslager har upp till 40% porositet. Dessa porer innesluter olja som bildar en konstant oljefilm som smörjer mellan pelare och bussning. Detta överträffar plätterade bussningar. Avflagning och andra slitande förhållanden som leder till ihopskärning, snedställning och dyra stillestånd, undviks. Vår patenterade tillverkningsprocess för att sintra bronset, ger en mycket stark bindning till stålet. Denna är mycket starkare än den som gäller för pläterad brons som kan skalas av eller flagna. Vår sintrade bronsbussning finns i lager och till ett attraktivt pris. Ta en närmare titt... Förstorade genomskärningar. Tjocklek sintrad brons - upp till 22 gånger tjockare än pläterad brons pläterad brons Detta visar den större bronstjockleken och porositeten i vår sintrade brons bussning. notera porositeten Vår teknologi för sintring av bronsbussningar är ny... därför patenterad! säker bindning Detta visar den säkra sammanbindningen mellan den sintrade bronsen och bärmaterialet. Jämför tjockleken... Nom. dia. Pläterad brons DANLY sintrade mm skikttjocklek brons skikttjocklek ,06 mm 0,40 mm ,06 mm 0,45 mm ,06 mm 0,54 mm ,06 mm 0,59 mm ,06 mm 0,64 mm 63 0,06 mm 0,69 mm 80 0,06 mm 0,79 mm

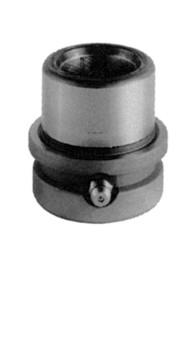

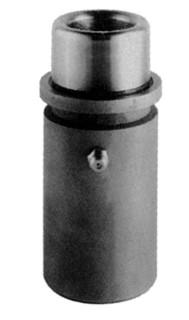

9 DEMONTERBARA BUSSNINGAR sinterbrons och stål 2:7 LÅNG BUSSNING KORT BUSSNING LÅG PROFIL BUSSNING EXTRA LÅNG BUSSNING Plattan borras D 2 H 6 D 1 D 2 D 3 D 4 E F L Kat. bet. Kat. bet. mm mm mm mm mm mm mm Sintrad Stål ,5 32, ,5 32, D 1 D 2 D 3 D 4 E F L Kat. bet. Kat. bet. mm mm mm mm mm mm mm Sintrad Stål ,5 32, ,5 32, D 1 D 2 D 3 D 4 E F L Kat. bet. Kat. bet. mm mm mm mm mm mm mm Sintrad Stål , , D 1 D 2 D 3 D 4 E F L Kat. bet. Kat. bet. mm mm mm mm mm mm mm Sintrad Stål OBS! För SinterLube se sid. 2:19

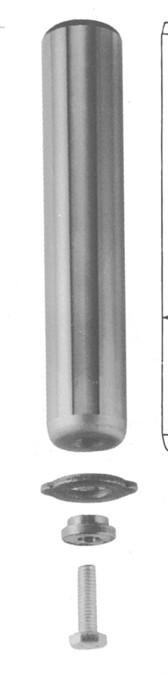

10 DEMONTERBARA STYRPELARE 2:8 Använd denna högprecisionspelare för alla inbyggnader: Friktionsstyrningar Kulstyrningar Gänga i pelare D 1 Gänga uppe Gänga nere M M6 M M6 M M10 M M10 M12 63 M10 M16 80 M10 M20 D D 3 25,6 25,6 32,6 32,6 40,6 40,6 W ,5 6,5 E F Kat. bet. Kat. bet. Kat. bet. Kat. bet. Kat. bet. Kat. bet Plattan borras D 1 R 6 D D 3 50,8 50,8 63,5 63, W 6,5 6,5 6,5 6,5 6,5 6,5 E F Kat. bet. Kat. bet. Kat. bet. Kat. bet. Kat. bet. Kat. bet

11 RAK PRECISIONSPELARE Använd denna högprecisionspelare för alla inbyggnader: Friktionsstyrningar Kulstyrningar Pelare Plattan borras för pelare R6 mm 18 17, 969/17, ,963/18, ,963/23, ,963/24, ,963/29, ,955/31, ,955/39/ ,955/41, ,955/49, ,946/51, ,946/62, ,944/79,963 Plattan borras D 1 R 6 2:9 D L Kat. bet Kat. bet. Kat. bet. Kat. bet D L Kat. bet Kat. bet. Kat. bet. Kat. bet Driftförhållanden D I II D Gängstorlek Gänga Rekommenderat Åtd. moment Kgm M6 0, M10 4,40 D L Kat. bet Kat. bet. Kat. bet. Kat. bet

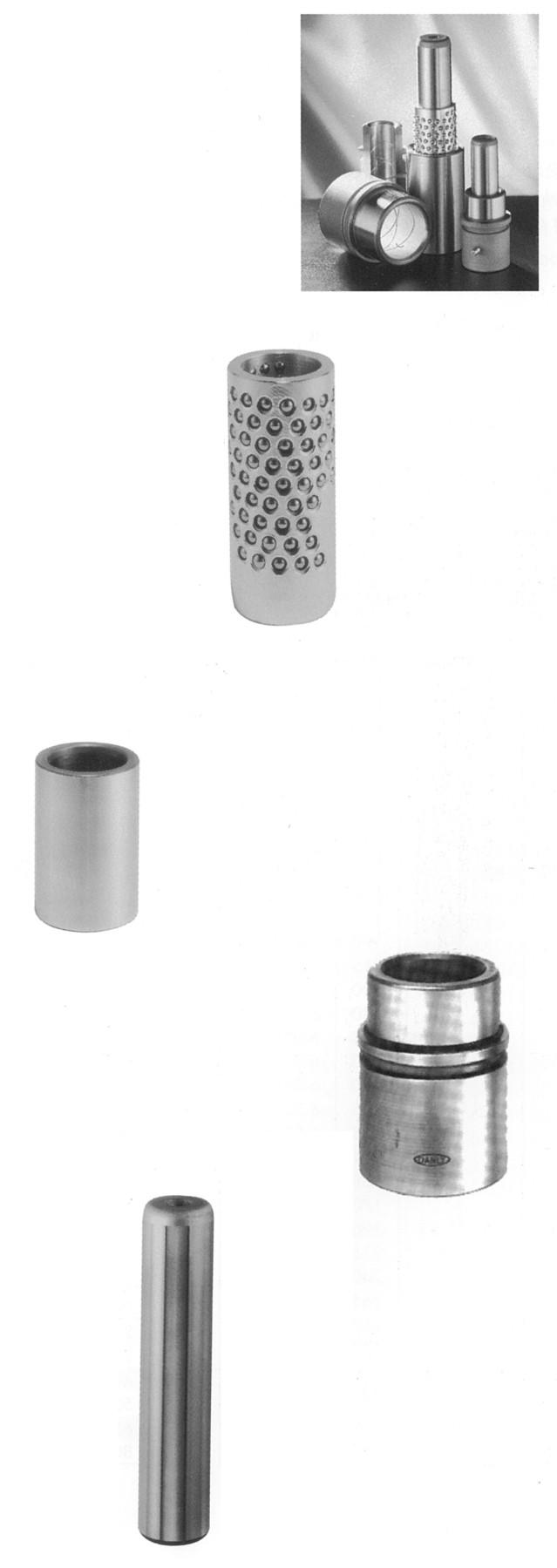

12 KULSTYRNINGAR 2:10 Kulkorgar Våra kulor följer AFBMA Grade 10, för precisionskullager, med noggranhet inom 0,0025 mm. Dessa kulor har valts för sin hårdhet och sitt mycket goda slitage- och deformationsmotstånd. De hålls på plats av en korg som är tillverkad i en härdad aluminium legering för att klara slitage och tuffa förhållanden. Kulorna hålls på plats genom att korgens material pressas ner, 360, runt kulan. Detta är en säkrare metod än att skapa två eller fyra hållpunkter. Försök visar att det krävs avsevärt högre kraft för att bryta loss en kula med vår metod. Vår kulkorg är fri att rotera i förhållande till pelare och hylsor, vilket ger ett minskat slitage på dessa. Kulorna är arrangerade i ett dubbelt spiralmönster, vilket också är gynnsamt för livslängden. Effekten blir att varje kula har sitt eget rörelsemönster och spårbildningen minskas därför markant. Hylsor Raka Om en hylsa deformeras under monteringen i plattan, försämras noggrannheten. Vår precisionshylsa är konstruerad för att undvika sådana störningar. Ett litet glapp mellan hylsans utsida och hålet gör att hylsan inte fastnar. Detta glapp garanterar även en perfekt uppriktning av styrpelare, korgen och hylsan. Demonterbara För ett förenklat montage och underhåll finns det demonterbara hylsor för kulstyrningar. Dessa monteras enkelt med 3-4 låsbrickor. Styrpelare För kulstyrningsalternativet borras och gängas ett hål i pelarens ände för att en specialbricka skall kunna monteras. Denna håller kvar kulkorgen på pelaren. Detta tillåter korgen att fritt rotera 360 runt styrpelaren och minskar därmed risken för spår på pelarens yta. Pelarna finns både i rakt och demonterbart utförande.

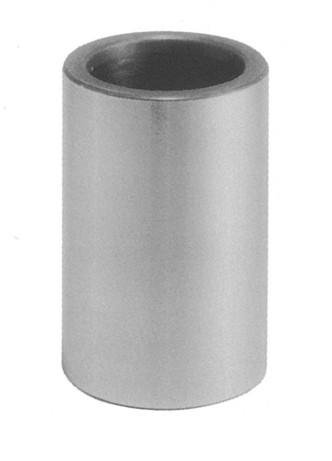

13 RAK HYLSA FÖR KULSTYRNING 2:11 Våra pelare och hylsor för kulstyrningar är ideala för nya verktyg eller som ersättning då man vill förbättra uppriktningen och produktiviteten. Tabell för val av hylsa Pelare D 1 D 2 L 1 Kat. bet. mm mm mm mm Om en hylsa deformeras under monteringen i plattan, försämras noggrannheten. Vår precisionshylsa är konstruerad för att undvika sådana störningar. Ett litet glapp mellan hylsans utsida och hålet gör att hylsan inte fastnar. Detta glapp garanterar även en perfekt uppriktning av styrpelaren, korgen och hylsan. Vårt Monteringsfix håller hylsan säkert på plats. Upp till 11 tons kraft åtgår för att felställa hylsan när Monteringsfixet har härdat ordentligt. Fix finns tillgängligt för beställning. Installationsinstruktioner 1. Avfetta hylsans ytterdiameter och plattans hål med sprit, aceton eller annan flyktig vätska och torka torrt. 2. För på Monteringsfix, sparsamt, på bådaa ytorna. 3. Vrid ner hylsan i plattan. 4. Tillåt fixet att härda i 4 timmar vid 22C. För att accelerera härdning en kan värme tillföras med en värmelampa. Rör inte hylsan förrän härdningen är avslutad. 5. Hening behövs inte efter monteringen. Pelare Plattan borras för hylsa H6 mm 25 45,000/45, ,000/54, ,000/65, ,000/81, ,000/95, ,000/112,022 OBS! Hylsorna skall ej ha presspassning.

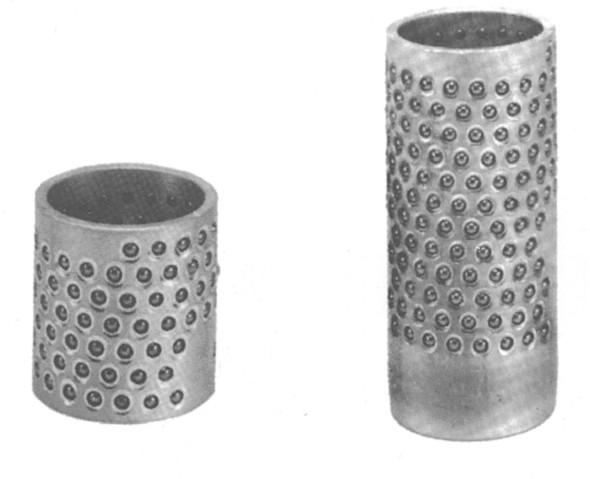

14 KULKORGAR Driftsförhållanden För att kunna utnyttja kulbussningen maximalt bör pelaren monteras i överplattan. Detta tillåter kulkorgen att justera in sig själv, när förspänningen upphör under varje presslag. Kompletta enheter (pelare, kulkorg och hylsa) skall beställas för att garantera rätt passning. Smörjrekommendation Vi rekommenderar att kulstyrningar smörjs en gång per 8-timmarsskift. Använd en ren mineralolja med viskositet 290/340 SSU vid 38 C. Oljan skall ha EP och korrosionshämmande tillsatser. Lämpliga oljor kan vara; Mobil Compound AA, Mobil Gear 626 eller liknande. Typ I För typ I kulstyrningar Typ II För typ II och III kulstyrningar Pelare Typ I Typ II D L3 S Kat L 3 S X Kat. 2: , , , ,5 6-32, , , , , , , , , , , , ,

15 DEMONTERBAR HYLSA FÖR KULSTYRNINGAR 2:13 Pelare D 1 D 2 D 3 E F 2 L 2 Kat. bet. dia , KULSTYRNING FÖR MELLANPLATTA D L G D 2 Kat. bet. mm mm mm mm ,6 30, ,6 30, , , ,9 45, ,9 45, , , D D 1 D 2 D 3 E F L Kat. bet. mm mm mm mm mm mm mm

16 FASTSPÄNNING AV DEMONTERBARA PELARE OCH BUSSNINGAR 2:14 Tre låsbrickor med lika delning för mm pelare. Katalogbeteckning , & Katalogbeteckning & Fyra låsbrickor med lika delning för mm pelare. Data för placering av låsbrickor. Låsbrickor och skruvar underlättar montage, påverkar inte slipning av plattan samt ger fyra gånger starkare fasthållning än inpressade styrelement. Data för pelare D 1 Radie Q Antal Kat. Insexskruv M N skruvar bet. S T , M6x ,3 27,8 20, ,5 35,5 24, M8x25 19, , ,5 46,5 38, ,5 52,5 42, ,1 M8x25 19, ,8 4 Bussning kort, lång och extra lång Pelare Antal Skruv Låsbricka A B C D M N dia. skruvar mm mm mm mm mm mm M ,3 12,7 3,2 5,6 19,5 25,5 24, M ,3 15,9 4,9 8,7 27, M ,8 15,9 6,5 11,4 32,5 42, M ,8 15,9 6,5 11, M ,8 15,9 6,5 11,4 44,5 54, M ,8 15,9 6,5 11, M ,8 15,9 6,5 11, Bussning låg profil Pelare Antal Skruv Låsbricka A B C D M N dia. skruvar mm mm mm mm mm mm M ,3 12,7 3,2 5,6 19,5 25, M ,5 14, M ,5 14, M ,6 18,9 7, ,5 50, M ,6 18,9 7, M ,6 18,9 7, , M ,6 18,9 7, Bussning för kulstyrning Pelare Radie Storlek Kat. Antal Skruv T dia. M N A B C D bet. skruvar 25 32, M , ,8 15,9 6,5 11, x 19, , , Bussning för kulstyrning mellanplatta Pelare Antal Skruv Låsbricka A B C D M N dia. skruvar mm mm mm mm mm mm 25 3 M ,5 14, ,5 39, M ,5 14, M ,5 14, ,5 51, M ,5 14, ,5 59,5

17 ATT VÄLJA RÄTT DRIFTFÖRHÅLLANDE 2:15 Typ I - Frikopplad Typ I rekommenderas för hög fart i högproducerande verktyg. Genom hela presslaget är samtliga kulor i kontakt med pelaren och hylsan. Var uppmärksam på att en Typ I konstruktion även kan köras i en press med kortare slaglängd men inte i en som har längre slaglängd än vad som enheten är konstruerat för. Typ II a - Delvis förspänd Då slaget nått sin högsta punkt har några kulor förlorat sin förspänning. Då pressen börjar gå ner igen, kommer de åter i ingrepp med pelaren och hylsan och skapar en liten uppåtriktad kraft som motverkar kulkorgens naturliga tendens till att glida ner. Typ II b - Ingen förspänning Typ IIb rekommenderas då kulkorgen kan komma att vandra okontrollerat. Så snart som förspänningen upphör under uppåtreturen, justerar korgen in sig själv. Detta kan spara mycket störande underhållsarbete. Typ III - Frikopplad Typ III tillåter ett obegränsat slag. Dessutom kan det vara ekonomiskt positivt om kortare hylsor och kulkorgar kan användas. Dock har en möjlig felkälla skapats då styrningen blir helt separerad. Typ III skall därför inte användas då man tvingas kompromissa med säkerheten.

18 ATT VÄLJA RÄTT KOMPONENTER 2:16 Styrpelare 1. Beräkna styrpelarens längd L genom att använda formeln L=T-(U+Z). 2. Om L inte finns på sid 2:9; A) välj den närmast längre pelaren och kapa den till L eller. B) välj den närmast kortare och undvik att montera den med något kortare grepp för att få rätt L-mått. 3. OBS! Plattans tjocklek skall alltid vara lika med eller tjockare än diametern på pelaren, om möjligt. Hylsor Nominell pelardia. Z U+Z O 25 3,5 10,5 32 3,5 10, Om verktygets arbetsslag är kort och då det inte finns några sidolaster. Välj den kortaste hylsan som ger rätt driftförhållande. Gå till diagrammet på sid 22 och 23, sök upp slaglängden och sök nedåt tills Ni stöter på det driftsfall som Ni valt. Hylsan Ni söker finns på denna rad. 2. När extra styvhet och motståndskraft mot sidokrafter krävs, skall den längsta hylsan väljas i diagrammet som driftförhållandet medger. VARNING: Hylsan får inte slai överplattan då slaget nått bottenläget. Försäkra Er om att hylsans längd är mindre än T-K, den minsta verktygshöjden minus överplattans tjocklek. Över den här linjen, gå kulorna ur ingrepp och tillåter korgen att justera in sig. Förspänningslinje Under den här linjen är kulorna i ingrepp. Kulkorgar 1. Tabellen ger automatiskt rätt kulkorg. Den anges på samma rad som den hylsa Ni valt. 2. Olika kombinationer av hylsor och kulkorgar är möjliga men då kan tabellerna inte användas. Ni måste göra en ritning över kulkorgens rörelse från detta att förspänningen börjar tills dess slaget har nått sin botten. Den bilden ger läget för pelaren, hylsan och kulkorgen då förspänningen börjar. Från denna punkt rör sig kulkorgen halva distansen, jämfört med pelaren. Utg.:

19 2:17A TABELL FÖR DRIFTFÖRHÅLLANDE Typ I - Kontinuerligt förspänd Typ I Typ IIa Typ IIb Typ III Nom. Pelar dia. Demonterbar Rak Längd hylsa hylsa kulkorg D F 2 E L 2 L 1 L Typ II a - Delvis förspänd Typ II b - Ingen förspänning Typ III - Frikopplad Varning: Försäkra Er om att hylsan inte slår i överplattan eller låsbrickornas skruvar, vid minsta verktygshöjd. Om så är fallet, använd en kortare hylsa med tillhörande kulkorg

20 SLAG «S» VID MIN. VERKTYGSHÖJD mm

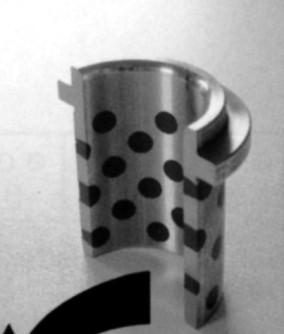

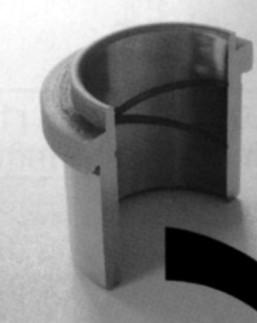

21 SinterLube - En underhållsfri självsmörjande Bussning 2:17B Efter mycket forskning och utvecklingsarbete kan nu DANLY presentera sitt senaste och mest uppseendeväckande bidrag till industrin. Den speciallegerade styrbussningen SinterLube. Denna revolutionerande produkt kräver ingen smörjning i produktion, ändå behåller den sin ursprungliga geometri och slitaget är obetydligt även efter miljontals slagväxlingar. Fördelar med SinterLube : SinterLube inte bara påstås vara smörjningsfri, den är det verkligen och den varken skaver upp eller nyper runt pelaren som andra bussningar med grafitstavar. SinterLube har toleranser jämförbara med precisionsbussningar i motsats till de generösa toleranser som är vanligt i bussningar med grafitstavar. I motsats till konkurrenterna uppvisar SinterLube praktiskt taget ingen förslitning även vid svåra förhållanden. Enkelt uttryckt, SinterLube överträffar konkurrenterna. Prova SinterLube och upptäck själva varför denna revolutionerande bussning borde vara standard i era verktyg.

22 EGENSKAPER OCH FÖRDELAR 2:18 Det finns inget smörjspår eller hål för smörnippel vilket betyder att SinterLube bussningen är konstruerad för att fungera endast med en initialsmörjning. Stålkärnan är ohärdad. Nötningsbeständigt legeringsmaterial finns integrerat i bronsblandningen. I själva verket ligger slitstyrkan inbäddad i bronset. Bronsskiktet är minst 14 ggr. tjockare än i en pläterad bussning, så risken att nöta igenom är minimal. Även under svåra förhållanden bibehåller SinterLube bussningen sin smörjande funktion. Bussningar med grafitstavar utvecklar högre temperatur, därför erfordras större toleranser. Med SinterLube bussningen kan toleransen minskas 2-3 ggr. vilket innebär att även stansning med täta spel kan utföras med en smörjningsfri bussning. SinterLube bussningens goda slitstyrka borgar för att precisionen i styrning bibehålles under hela körningen. En initialsmörjning är allt som behövs för att SinterLube bussningen ska fungera, men om ytterligare smörjning tillförs under körning är dock ingen skada skedd. I motsats till en bussning med grafitstavar där smörjning kan orsaka en kletig röra som försvårar demontering. Eftersom en bussning med grafitstavar slits snabbare byts den ofta ut varje gång verktyget tas ner för underhåll. Den kostnaden minskar betydligt med SinterLube. Vi har ännu inte kunna ange den maximala gränsen för hur fort SinterLube bussningen kan köras, men presshastigheter på 800 slag/minut vid 25 mm. slaglängd ligger väl inom prestationsomfånget. Enligt våra tester fungerar bronspläterade bussningar väl under förutsättning att de smörjs regelbundet. Med SinterLube bussningen behöver man inte längre övervaka att smörjintervallerna följs. Vid höga arbetstemperaturer kan limmet som fäster grafitstavarna smälta varvid grafiten lossnar. SinterLube bussningen innehåller inget lim och är därför lämplig i verktyg för stansning under hög temperatur eller i formverktyg. SinterLube bussningen kan tillverkas för en lägre kostnad än en bussning med grafitstavar. SinterLube bussningen är helt utbytbar mot Danlys sintrade bronsbussning, så ni kan därför enkelt kontrollera våra påståenden genom att byta till SinterLube bussningen vid nästa underhållstillfälle. För bästa resultat rekommenderar vi att man före produktionsstart, invändigt i varje bussning, applicerar en oljefilm med olja av hög viskositet. Detta för att underlätta inkörning tills pelare och bussning har satt sig. Sedan tar de i bronset inbäddade antifriktionspartiklarna över och bibehåller rätta arbetsförhållanden.

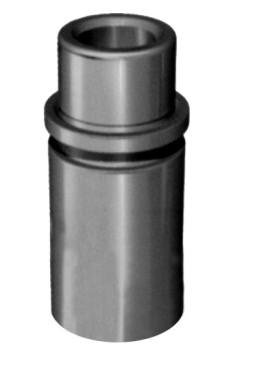

23 DEMONTERBAR SinterLube BUSSNING 2:19 LÅNG BUSSNING D 1 D 2 D 3 D 4 E F L Katalog mm mm mm mm mm mm mm nummer ,5 32, ,5 32, KORT BUSSNING D 1 D 2 D 3 D 4 E F L Katalog mm mm mm mm mm mm mm nummer ,5 32, ,5 32, LÅG PROFIL BUSSNING D 1 D 2 D 3 D 4 E F L Katalog mm mm mm mm mm mm mm nummer , , EXTRA LÅNG BUSSNING D 1 D 2 D 3 D 4 E F L Katalog mm mm mm mm mm mm mm nummer Plattan borras D 2 H 6

24 STYRPELARE, NAAMS STANDARD 2:20 D L A B R Katalog- NAAMS nummer Kod NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G NP G Material: AISI eller SAE 1080/1020, sätthärdat till Rc 57-62, minsta härddjup 0,8 mm.

25 SinterLube BUSSNING, NAAMS STANDARD 2:21 Naams SinterLube bussningar levereras med 3 (NAAMS Nr.G72000) låsbrickor, såvida inte annat anges. D 1 D 2 D 3 D 4 L 1 L 2 R Katalog- NAAMS mm mm mm mm mm mm mm nummer Kod NM32-50 G NM40-63 G NM50-71 G NM63-80 G NM G NM G SinterLube PLANBUSSNINGAR, NAAMS STANDARD Material: Självsmörjande SinterLube legerade bussningar levereras med 3 låsbrickor. D 1 D 2 D 3 L 1 L 2 Katalog- NAAMS mm mm mm mm mm nummer Kod NM32P-50 G NM40P-55 G NM50P-63 G NM63P-75 G NM80P-90 G NM100P-115 G711011

26 STYRPELARE DIN :22 D1 D2 L1 L2 Katalog g6 r6 nummer

27 SinterLube BUSSNING DIN 9834 VDI 2:23 D 1 D 2 D 3 D 4 L 1 L 2 L 3 L 4 R 1 R 2 Låsbricka Katalogmm mm mm mm mm mm mm mm mm mm nummer H7 h6-0,25-0, ±0.1 ±1 bussning Katalog- t2 b1 b2 d2 d3 h I t1 t3 Skruv nummer (inkluderat) låsbricka M6 x M10 x 20 Placering låsbrickor D 1 D 4 Antal låsbrickor ±0.1 per bussning No. of Clamps

28 STYRPELARE AFNOR Standard 2:24 Styrpelare fästa i botten, AFNOR E Styrpelare fästa i mitten, AFNOR E A Ø L B C e Katalognummer A Ø L B C D Katalognummer B Ø < 40 ØA h4 L B Ø > 40 ØA h5 15 C e ØA h5 L 0.5x45 ØA d8 Ringar för infästning av styrpelare C D Ø D d Katalognummer ØA d8 0.5x D dh10 Hållare för styrpelare fästa i mitten Ø A D E F Ø G Katalognummer D ØG F = = E = = X A X = = F = = E

29 SinterLube BUSSNING AFNOR Standard 2:25 Ø A L Ø B Ø C F Katalognummer Anslutningsklämma Ø Ø M Ø N Ø d 4 H Ø Ø d 7 e 3 e 2 e 1 Katalognummer
