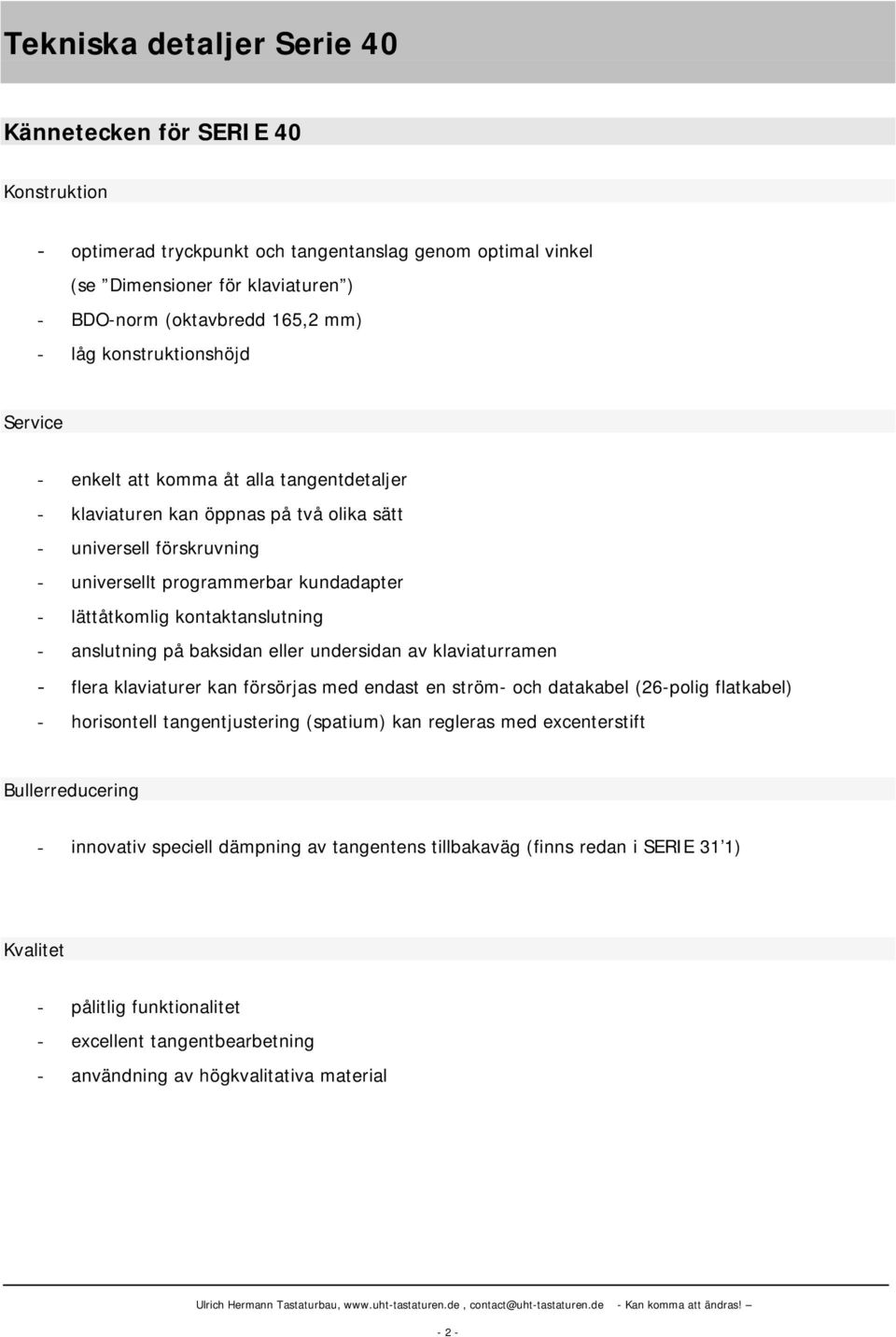

2 Tekniska detaljer Serie 40 Kännetecken för SERIE 40 Konstruktion - optimerad tryckpunkt och tangentanslag genom optimal vinkel (se Dimensioner för klaviaturen ) - BDO-norm (oktavbredd 165,2 mm) - låg konstruktionshöjd Service - enkelt att komma åt alla tangentdetaljer - klaviaturen kan öppnas på två olika sätt - universell förskruvning - universellt programmerbar kundadapter - lättåtkomlig kontaktanslutning - anslutning på baksidan eller undersidan av klaviaturramen - flera klaviaturer kan försörjas med endast en ström- och datakabel (26-polig flatkabel) - horisontell tangentjustering (spatium) kan regleras med excenterstift Bullerreducering - innovativ speciell dämpning av tangentens tillbakaväg (finns redan i SERIE 31 1) Kvalitet - pålitlig funktionalitet - excellent tangentbearbetning - användning av högkvalitativa material - 2 -

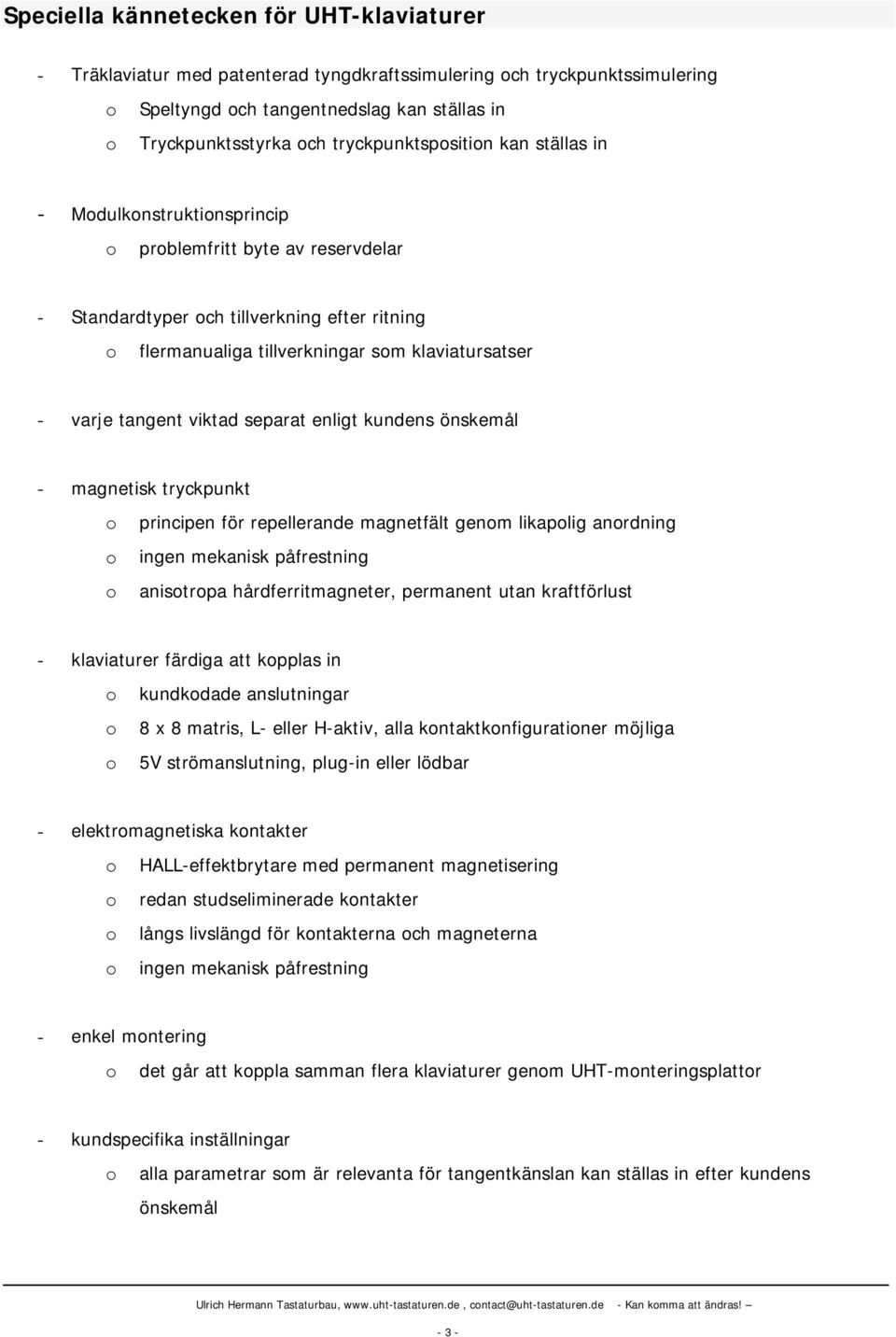

3 Speciella kännetecken för UHT-klaviaturer - Träklaviatur med patenterad tyngdkraftssimulering och tryckpunktssimulering o Speltyngd och tangentnedslag kan ställas in o Tryckpunktsstyrka och tryckpunktsposition kan ställas in - Modulkonstruktionsprincip o problemfritt byte av reservdelar - Standardtyper och tillverkning efter ritning o flermanualiga tillverkningar som klaviatursatser - varje tangent viktad separat enligt kundens önskemål - magnetisk tryckpunkt o principen för repellerande magnetfält genom likapolig anordning o ingen mekanisk påfrestning o anisotropa hårdferritmagneter, permanent utan kraftförlust - klaviaturer färdiga att kopplas in o kundkodade anslutningar o 8 x 8 matris, L- eller H-aktiv, alla kontaktkonfigurationer möjliga o 5V strömanslutning, plug-in eller lödbar - elektromagnetiska kontakter o HALL-effektbrytare med permanent magnetisering o redan studseliminerade kontakter o långs livslängd för kontakterna och magneterna o ingen mekanisk påfrestning - enkel montering o det går att koppla samman flera klaviaturer genom UHT-monteringsplattor - kundspecifika inställningar o alla parametrar som är relevanta för tangentkänslan kan ställas in efter kundens önskemål - 3 -

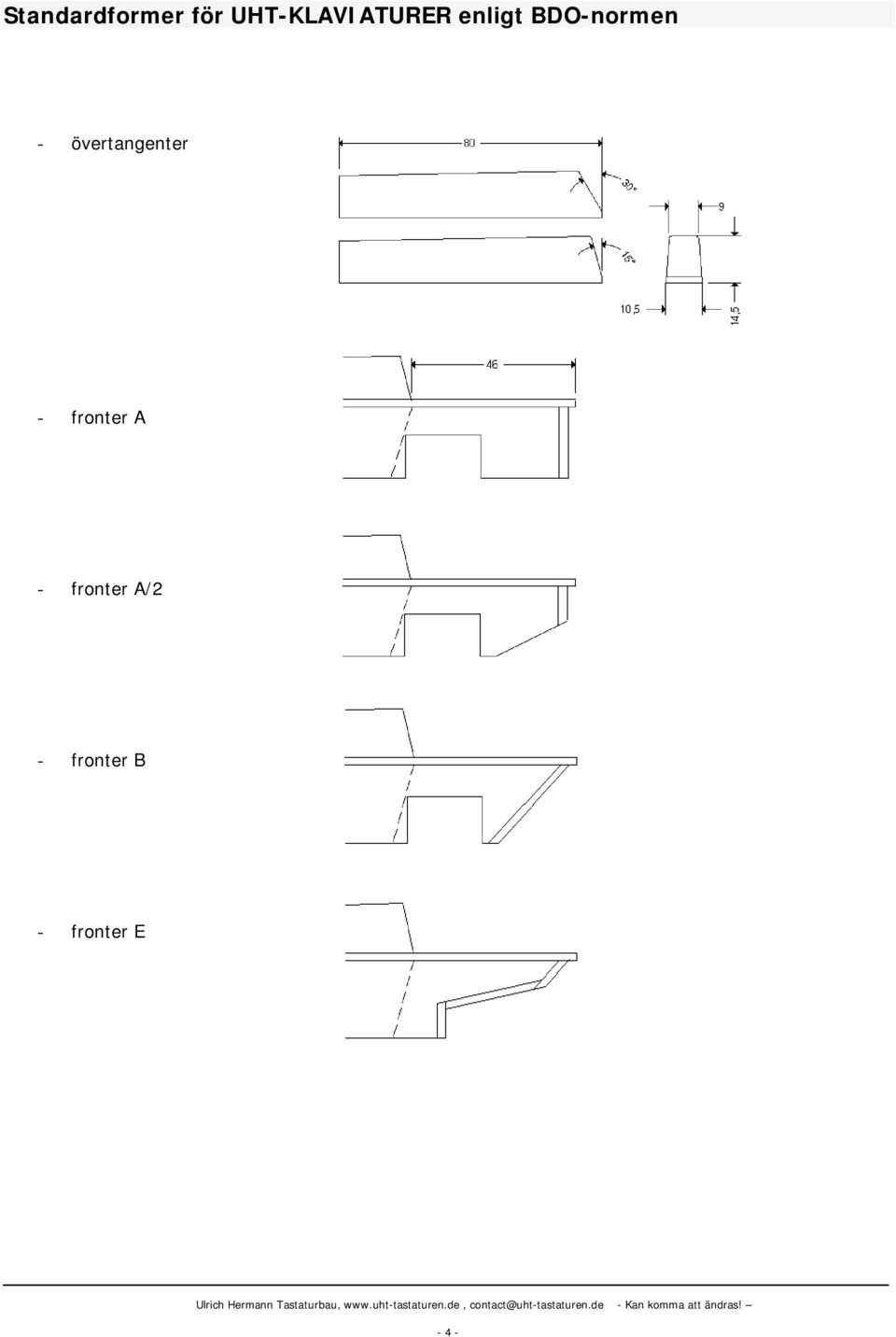

4 Standardformer för UHT-KLAVIATURER enligt BDO-normen - övertangenter - fronter A - fronter A/2 - fronter B - fronter E - 4 -

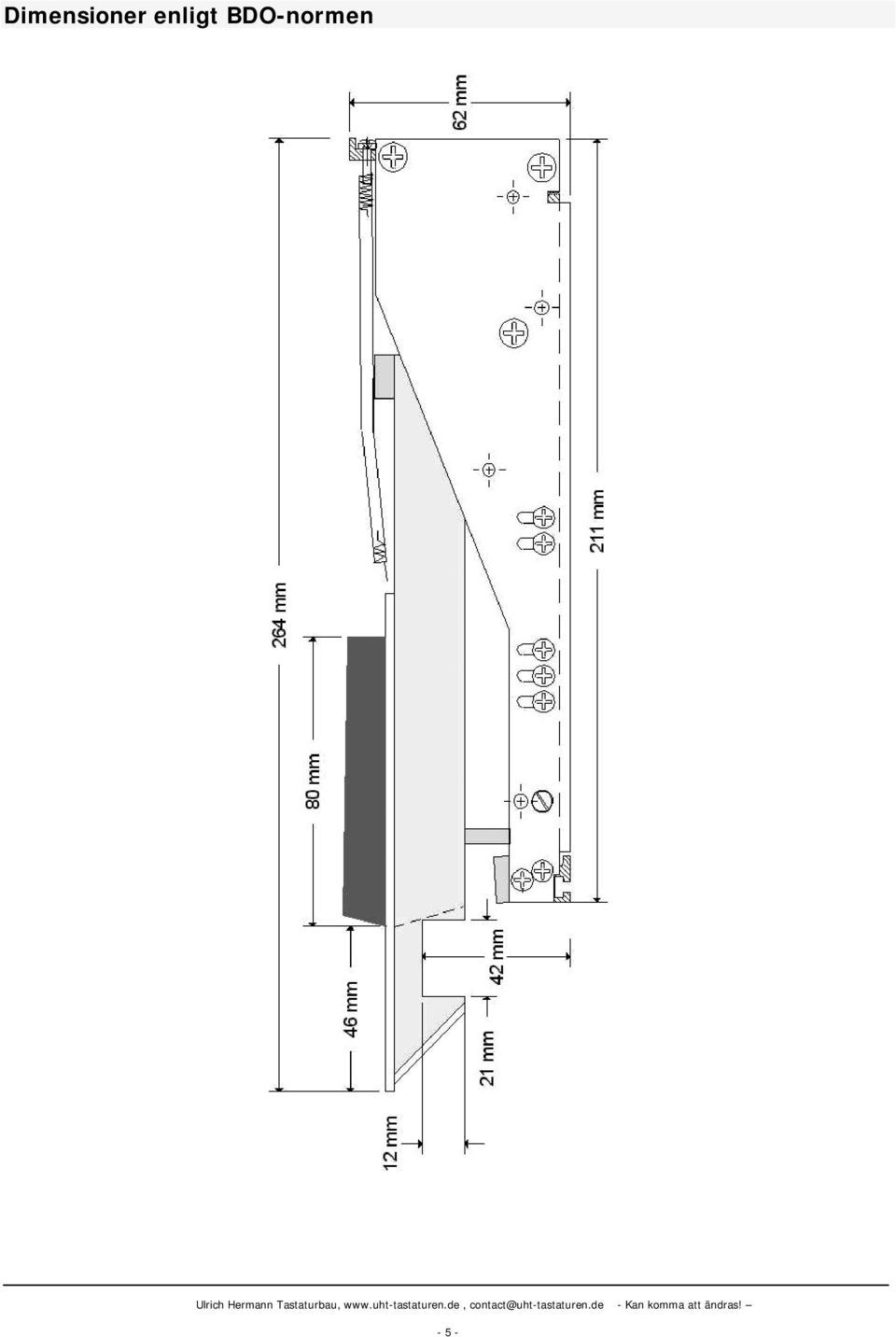

5 Dimensioner enligt BDO-normen - 5 -

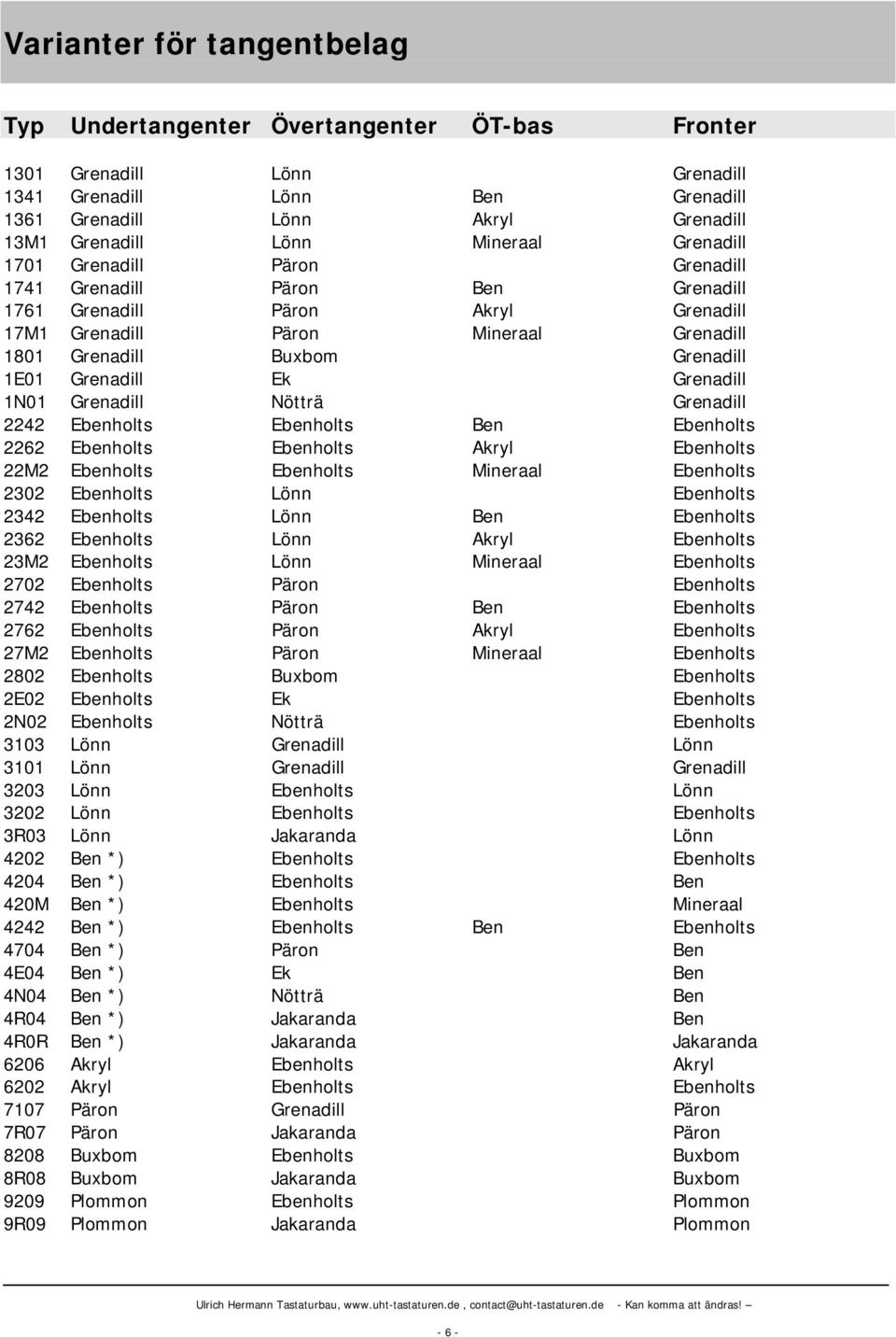

6 Varianter för tangentbelag Typ Undertangenter Övertangenter ÖT-bas Fronter 1301 Grenadill Lönn Grenadill 1341 Grenadill Lönn Ben Grenadill 1361 Grenadill Lönn Akryl Grenadill 13M1 Grenadill Lönn Mineraal Grenadill 1701 Grenadill Päron Grenadill 1741 Grenadill Päron Ben Grenadill 1761 Grenadill Päron Akryl Grenadill 17M1 Grenadill Päron Mineraal Grenadill 1801 Grenadill Buxbom Grenadill 1E01 Grenadill Ek Grenadill 1N01 Grenadill Nötträ Grenadill 2242 Ebenholts Ebenholts Ben Ebenholts 2262 Ebenholts Ebenholts Akryl Ebenholts 22M2 Ebenholts Ebenholts Mineraal Ebenholts 2302 Ebenholts Lönn Ebenholts 2342 Ebenholts Lönn Ben Ebenholts 2362 Ebenholts Lönn Akryl Ebenholts 23M2 Ebenholts Lönn Mineraal Ebenholts 2702 Ebenholts Päron Ebenholts 2742 Ebenholts Päron Ben Ebenholts 2762 Ebenholts Päron Akryl Ebenholts 27M2 Ebenholts Päron Mineraal Ebenholts 2802 Ebenholts Buxbom Ebenholts 2E02 Ebenholts Ek Ebenholts 2N02 Ebenholts Nötträ Ebenholts 3103 Lönn Grenadill Lönn 3101 Lönn Grenadill Grenadill 3203 Lönn Ebenholts Lönn 3202 Lönn Ebenholts Ebenholts 3R03 Lönn Jakaranda Lönn 4202 Ben *) Ebenholts Ebenholts 4204 Ben *) Ebenholts Ben 420M Ben *) Ebenholts Mineraal 4242 Ben *) Ebenholts Ben Ebenholts 4704 Ben *) Päron Ben 4E04 Ben *) Ek Ben 4N04 Ben *) Nötträ Ben 4R04 Ben *) Jakaranda Ben 4R0R Ben *) Jakaranda Jakaranda 6206 Akryl Ebenholts Akryl 6202 Akryl Ebenholts Ebenholts 7107 Päron Grenadill Päron 7R07 Päron Jakaranda Päron 8208 Buxbom Ebenholts Buxbom 8R08 Buxbom Jakaranda Buxbom 9209 Plommon Ebenholts Plommon 9R09 Plommon Jakaranda Plommon - 6 -

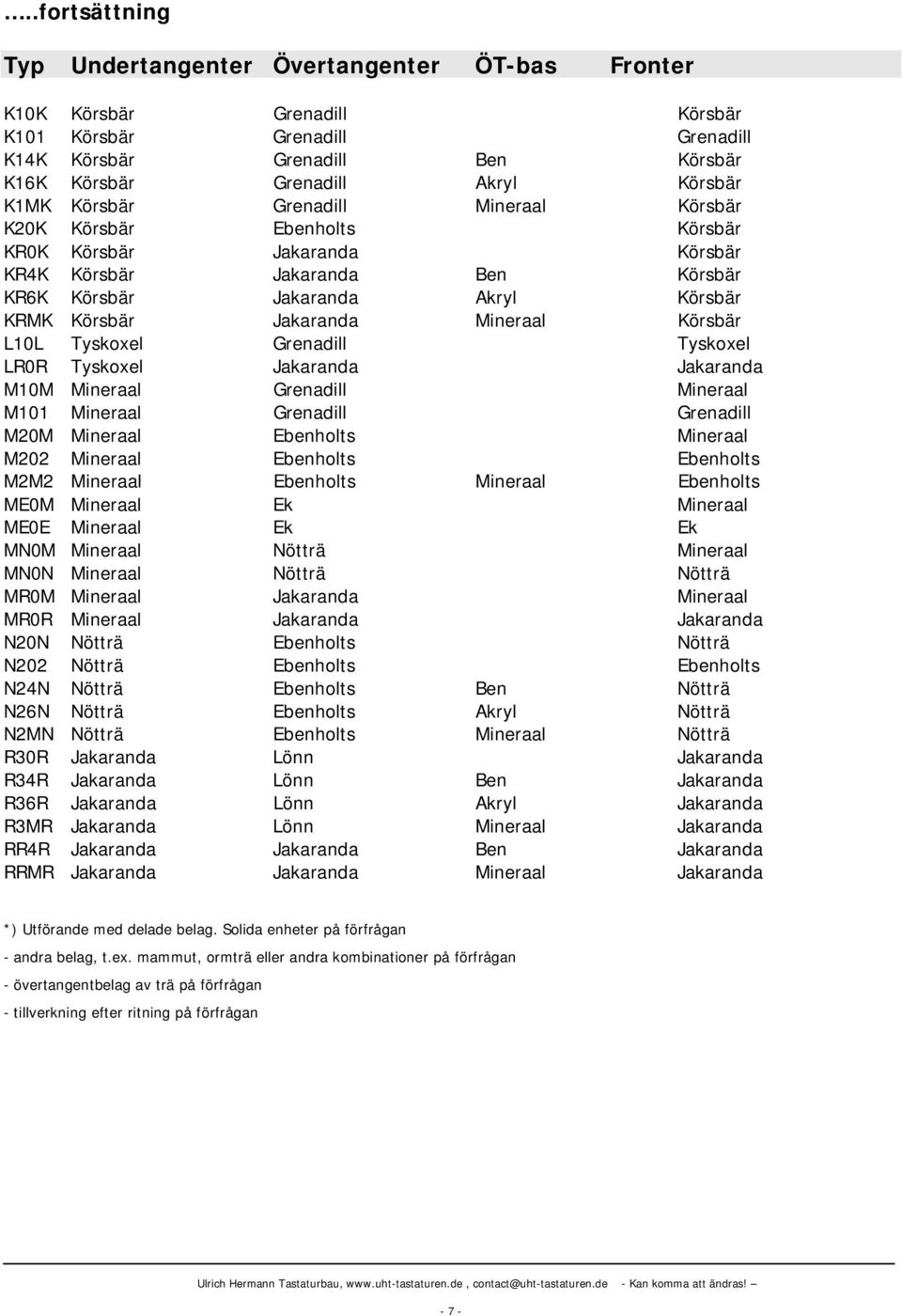

7 ..fortsättning Typ Undertangenter Övertangenter ÖT-bas Fronter K10K Körsbär Grenadill Körsbär K101 Körsbär Grenadill Grenadill K14K Körsbär Grenadill Ben Körsbär K16K Körsbär Grenadill Akryl Körsbär K1MK Körsbär Grenadill Mineraal Körsbär K20K Körsbär Ebenholts Körsbär KR0K Körsbär Jakaranda Körsbär KR4K Körsbär Jakaranda Ben Körsbär KR6K Körsbär Jakaranda Akryl Körsbär KRMK Körsbär Jakaranda Mineraal Körsbär L10L Tyskoxel Grenadill Tyskoxel LR0R Tyskoxel Jakaranda Jakaranda M10M Mineraal Grenadill Mineraal M101 Mineraal Grenadill Grenadill M20M Mineraal Ebenholts Mineraal M202 Mineraal Ebenholts Ebenholts M2M2 Mineraal Ebenholts Mineraal Ebenholts ME0M Mineraal Ek Mineraal ME0E Mineraal Ek Ek MN0M Mineraal Nötträ Mineraal MN0N Mineraal Nötträ Nötträ MR0M Mineraal Jakaranda Mineraal MR0R Mineraal Jakaranda Jakaranda N20N Nötträ Ebenholts Nötträ N202 Nötträ Ebenholts Ebenholts N24N Nötträ Ebenholts Ben Nötträ N26N Nötträ Ebenholts Akryl Nötträ N2MN Nötträ Ebenholts Mineraal Nötträ R30R Jakaranda Lönn Jakaranda R34R Jakaranda Lönn Ben Jakaranda R36R Jakaranda Lönn Akryl Jakaranda R3MR Jakaranda Lönn Mineraal Jakaranda RR4R Jakaranda Jakaranda Ben Jakaranda RRMR Jakaranda Jakaranda Mineraal Jakaranda *) Utförande med delade belag. Solida enheter på förfrågan - andra belag, t.ex. mammut, ormträ eller andra kombinationer på förfrågan - övertangentbelag av trä på förfrågan - tillverkning efter ritning på förfrågan - 7 -
