1 Lyric C Wi-Fi Security Camera ANVÄNDARHANDBOK Hämta Lyric-appen När du ska installera och använda din nya säkerhetskamera söker du efter Honeywell Lyric i App Store eller Google Play. Lyric GET IT ON Innan du börjar Läs igenom anvisningarna noggrant. Om du inte följer anvisningarna kan det leda till att produkten skadas.

2 Vill du få hjälp? Kontakta Honeywells support via sidan Kontakta oss på getconnected. honeywell.com om du behöver hjälp vid något steg i installationen och konfigurationen av Lyric C Wi-Fi Security Camera. ii

3 Innehåll Välkommen Kameraöversikt Placering 3 Med stativet 3 Utan stativet 3 Installation 4 Hämta Lyric-appen från Honeywell 4 Starta Lyric-appen 4 Ansluta nätsladden 4 Anslutning Anslutning 5 Ansluta till mobilenhet 5 Ansluta till WiFi 5 LED-lampans statusindikeringar 6 Drift 7 Ta bort eller ersätta stativet 7 Lyric-appens utseende iii Återställning Återställning 7 SD-kort 7 iii

4 Appöversikt 8 Direktsändning 9 Konfigurera larm 0 Välja typ av larmmeddelande 0 Välja larmmottagare Titta på videoklipp Kamerainställningar Tända och släcka LED-lampan 4 Aktivera och inaktivera mikrofonen 4 Rörelsedetektorn 5 Ljuddetektorn 6 Rök- och kolmonoxidlarm 7 Avinstallera en kamera 8 iv

5 Använda geofencing 9 Ange detekteringszoner 0 Appinställningar och kontoinformation Hantera meddelanden 3 Specifikationer 4 v

6 vi

7 Välkommen Grattis till ditt köp av Honeywell s Lyric C Wi-Fi Security Camera. Du kan övervaka besökare, husdjur och familjen, när som helst, var som helst. Vad ingår i förpackningen? Följande artiklar bör finnas med: Honeywell Lyric C Wi-Fi Security Camera Extra monteringsskruv och väggplugg Nätaggregat 8 GB Micro SD-kort CCTV-etikett

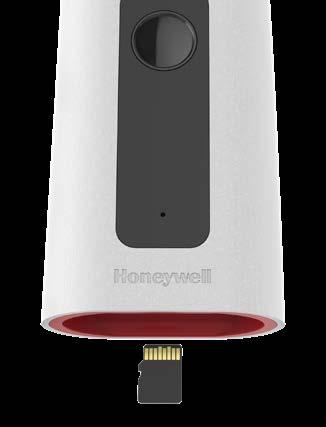

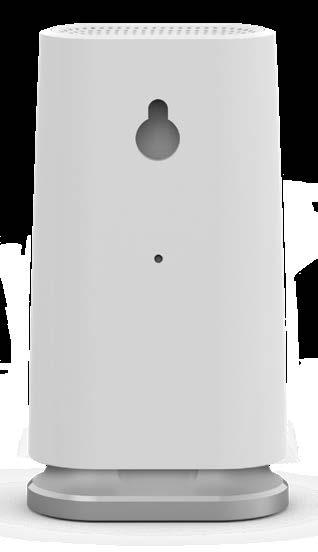

8 Kameraöversikt Kameralins LED-indikator Nätsladd Stativ Återställningshål SD-kort och ingång

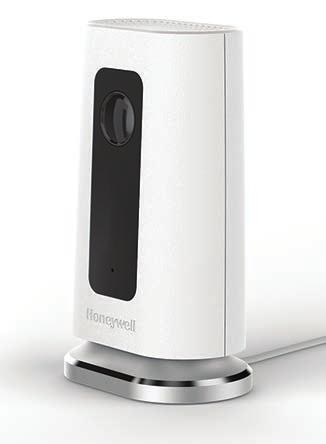

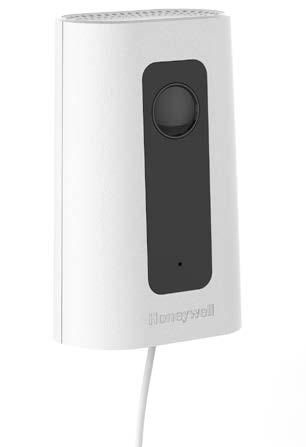

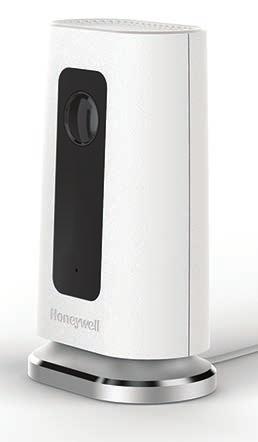

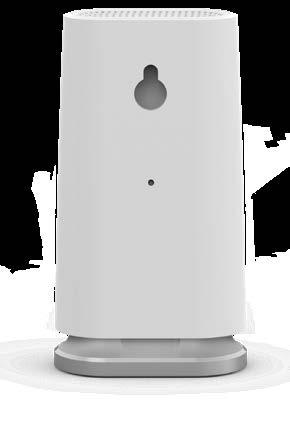

9 Placering Med stativet Placera kameran där den ska användas för visning och inspelning. Utan stativet Du kan även montera kameran direkt på väggen utan stativ med hjälp av medlevererade skruv och plugg. 3

10 Carrier 8:08 AM 00% Installation Hämta Lyric-appen från Honeywell Obs! Ha ditt WiFi-lösenord till hands. 3 Kontrollera att Bluetooth är aktiverat på din mobilenhet. Sök efter Honeywell Lyric i App Store eller Google Play. Hämta Lyric-appen från Honeywell. Lyric Add New Device GET IT ON Select a device to installl Starta Lyric-appen Starta Lyric-appen Välj INSTALL A DEVICE (Installera en enhet). Välj Lyric C WIFI Security Camera. Skapa ett konto (om så behövs) eller logga in på ditt Lyric-konto Följ anvisningarna som visas i Lyric-appen för att namnge kameran och placeringen. Lyric C Wi-Fi Security Camera Lyric Water Leak & Freeze Detector Lyric T5 Ansluta nätsladden Ta bort kamerastativet och sätt in nätsladdens mikro USB kontakt i kameran. Sätt tillbaka kamerastativet och koppla in kameran till ett eluttag. Vänta tills kamerans LED-lampa blinkar blått (ca minut). Tryck sedan på NEXT (Nästa).. Obs! LED-lampan lyser med rött fast sken har anslutningsläget upphört. Ta ut kameran från eluttaget och sätt in den igen. 4

11 Anslutning Ansluta till mobilenhet 3 Appen söker efter kameran. Om du använder endast en kamera ansluts den automatiskt. Om du använder fler än en kamera ombeds du att välja en kamera i taget. Välj den kamera som du vill ansluta. En QR-kod visas i appen. Anslut kameran till appen genom att hålla QR-koden ungefär 7 0 cm från kameralinsen. När anslutningen är klar ändras kamerans LED-lampa till lila sken och en ljudsignal hörs. Carrier 8:08 AM 00% Connect Scan code to connect camera NEXT in Ansluta till WiFi Obs! Kontrollera att du använder samma WiFi-nätverk som kameran ska anslutas till. Välj WiFi-nätverket i listan. Tryck på NEXT (NÄSTA). Ange ditt WiFi-lösenord om så krävs. Tryck på DONE (Klar). Obs! Kameran avger en ljudsignal vid vissa av stegen i den här processen. 5

12 LED-lampans statusindikeringar Under WiFi-anslutning och kamerans användning visar LED-lampan kamerastatus. LED-lampa Vid installation Blinkande blått Fast blått Fast rött (i två sekunder) Fast lila Blinkande grönt Fast grönt Vid drift Blinkande grönt Fast grönt Blinkande rött Kamerastatus Elansluten. Redo för installation. Om LED-lampan blinkar blått under installationen har kameran tappat Bluetooth anslutningen. Dra ur nätkabeln från eluttaget och sätt in den igen. Se Ansluta nätsladden på sidan 4 för anvisningar. Ansluten till appen. Redo att slutföra installationen. Installationens tidsgräns uppnådd eller misslyckad anslutning. LED-lampan lyser sedan med fast lila sken. Dra ur nätkabeln från eluttaget, sätt in den igen och börja om. Slutförd skanning av QR-kod. Se Ansluta till WiFi på sidan 5 Ansluter till WiFi-nätverket. Ansluter till WiFi-nätverket. Ansluter till WiFi-nätverket. Ansluter till WiFi-nätverket. Ej WiFi-ansluten. 6

13 Drift Ta bort eller ersätta stativet Lyric C-stativet fästs till kameran med en magnet. Om du vill montera kameran på väggen eller byta ut SD-kortet behöver du bara dra bort stativet från kameran. Sätt tillbaka det igen genom att trycka fast det mot kamerans undersida. Lyric-appens utseende När du startar Lyric-appen visas en direktsänd livevideo från kameran. Om du använder flera kameror visas en lista. Välj den kamera som du vill visa. Återställning Om WiFi-anslutningen misslyckas eller du behöver ansluta till ett annat WiFi-nätverk återställer du anslutningen genom att sätta in ena änden av t.ex. ett gem i återställningshålet. Tryck och håll intryckt i 0 sekunder tills du hör ett pipljud. SD-kort Kameran levereras med ett krypterat 8 GB SD-kort installerat. Där lagras bilderna om kameran tappar anslutningen till molnet. Du kan byta ut kortet mot ett kompatibelt SD-kort med upp till 64 GB. 7

14 Appöversikt Följande funktioner är tillgängliga under direktsändning. Kamera på/av Tryck för att aktivera eller inaktivera Rörelse och ljuddetektorns larm meddelanden under direktsändning. Styrning av ögonblicksbild Tryck och håll kvar när du vill prata från kameran. Släpp för att avsluta. Tryck för att tala Tryck och håll kvar när du vill prata från kameran. Släpp för att avsluta. Styrning av ögonblicksbild Tryck om du vill ta bilder under direktsändning. Bilderna sparas i mobilenheten. Videoklipp Om kameran upptäcker en rörelse eller ett ljud spelar den in ett videoklipp. Dessa videoklipp anges här i kronologisk ordning. Svep uppåt för att visa listan med videoklipp. Rulla sedan för att se hela listan. Tryck på ett klipp om du vill titta på det. 8

15 Direktsändning Använd säkerhetskameran om du vill ha en livevisning över vad som händer på platsen där du placerar kameran. Varje direktsändning varar i 90 sekunder. Efter avslutad direktsändning kan du påbörja nästa. Använd knappen Tryck för att tala om du vill prata med någon via kameran. Direktsändningar sparas inte på SD-kortet och överförs inte till lagringsutrymmet i molnet. Videokvalitet på sidan 3. 9

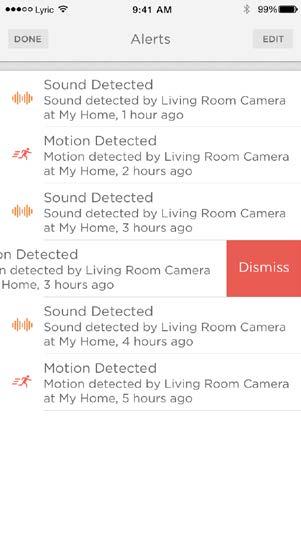

16 Konfigurera larm Om kameran känner av ett ljud eller en rörelse skickas ett larm till appen. Tryck på larmikonen Alerts (Larm) om en röd bubbla visas. Larmmeddelanden visas med typ av larm och datumtidsstämpel. 3 Tryck på ett larmmeddelande för att visa motsvarande 30-sekundersklipp. 4 Svep åt vänster och tryck sedan på Dismiss (Ignorera) för att ta bort meddelandet. 5 Om du vill ignorera alla larmmeddelanden trycker du först på Edit (Redigera) och sedan på DISMISS ALL (Ignorera alla). Välja typ av larmmeddelande Tryck på ikonen för sidomenyn på startskärmen. Tryck på Alerts and Notifications (Larm och meddelanden). 3 Välj typ av meddelande som du vill använda (kamerastatus, rörelsehändelse eller ljudhändelse). 4 Du kan välja att aktivera eller inaktivera följande typer av meddelanden: Camera status ON/OFF alert (Kamerastatuslarm på/av) visas i meddelandelistan. Push Notification (Pushmeddelande) visas på din mobilenhet. Notificaton (E-postmeddelande) skickas via e-post 0

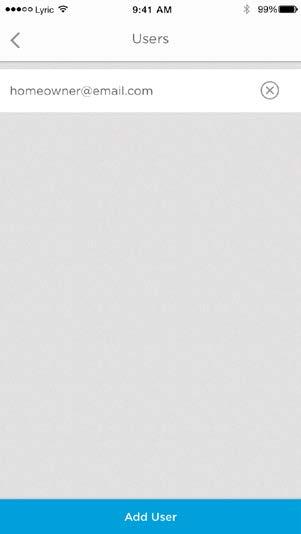

17 Välja larmmottagare Du kan välja flera personer som får åtkomst till kameran och som tar emot larmmeddelanden. 3 4 Tryck på ikonen för sidomenyn på startskärmen. Tryck på Manage Users (Hantera användare). Tryck på Add User (Lägg till användare) längst ner i appen. Ange e-postadressen till den person du vill lägga till i kameran och tryck på SEND (Skicka). Titta på videoklipp 3 Rulla uppåt längst ner på startskärmen för att visa videoklipp. Tryck på ett klipp om du vill titta på det. Tryck på FILTER (Filter) för att sortera klippen. Välj sedan typ av filter ( All, New, Viewed, Downloaded ), (Alla, Nya, Visade, Hämtade).

18 Kamerainställningar Kamerainställningar kan ändras via appen. Du kan exempelvis ange nattläge, använda Lyrics geofencing och aktivera rörelse- eller ljuddetektorn och göra andra inställningar Tryck på ikonen för sidomenyn på startskärmen. Tryck på kameran som du vill ändra inställningar för. Leta reda på namnet som du angav för kameran vid installationen. Ändra kameraläge genom att tryck på Camera Mode (Kameraläge). Tryck på en inställning för kameraläget: Manual (Manuellt) aktivera eller inaktivera kameran via appen. Geofencing (Geofencing) kameran aktiveras när du lämnar området och inaktiveras när du kommer tillbaka. Ändra inställningar för mörkerseende genom att trycka på Night Vision (mörker seende) Välj inställning för mörkerseende: Auto (Automatiskt) kameran justerar sina inställningar automatiskt. On (På) mörkerseende är alltid aktiverat. Off (Av) mörkerseende är alltid inaktiverat.

19 Videokvalitet Du kan ändra kvaliteten på videodataströmmen. Det begränsar datamängden som används på din mobilenhet. 3 4 Tryck på ikonen för sidomenyn på startskärmen. Tryck på kameran som du vill ändra inställningar för. Leta reda på namnet som du angav för kameran vid installationen. Tryck på Video Quality (Videokvalitet). Välj inställning för videokvalitet: Auto (Automatiskt) kameran justerar sina inställningar automatiskt. Low (Låg) lägre videokvalitet som använder mindre datamängd eller bandbredd (VGA). High (Hög) högre videokvalitet som använder större datamängd eller bandbredd (70p HD). 3

20 Tända och släcka LED-lampan LED-lampan kan släckas och tändas via appen. 3 Tryck på ikonen för sidomenyn på startskärmen Tryck på kameran som du vill ändra inställningar för. Leta reda på namnet som du angav för kameran vid installationen. Använd kamerans LED-växlare när du vill tända eller släcka LED-lampan. Aktivera och inaktivera mikrofonen Mikrofonen kan aktiveras och inaktiveras via appen. Tryck på ikonen för sidomenyn på startskärmen. 3 Tryck på kameran som du vill ändra inställningar för. Leta reda på namnet som du angav för kameran vid installationen. Använd kamerans mikrofonväxlare när du vill aktivera eller inaktivera mikrofonen. 4

21 Rörelsedetektorn Du kan aktivera eller inaktivera rörelsedetektorn och även justera känsligheten via appen Tryck på ikonen för sidomenyn på startskärmen. Tryck på kameran som du vill ändra inställningar för. Leta reda på namnet som du angav för kameran vid installationen. Tryck på Motion Detection (Rörelsedetektorn). Använd rörelsedetektorns växlare när du vill aktivera eller inaktivera rörelsedetektorn. Justera hur stor rörelse som utlöser rörelsehändelsen genom att välja Off (Av), Low (Låg), Medium (Medel) eller High (Hög). Off (Av) ignorerar alla rörelser. Low (Låg) känner av endast stora rörelser. Medium (Medel) känner av generella rörelser och förändringar i miljön. High (Hög) känner av alla rörelser och förändringar i miljön. Se Ange detekteringszoner Ange detekteringszoner på sidan 0 om du vill ställa in enskilda zoner. 5

22 Ljuddetektorn Du kan aktivera eller inaktivera ljuddetektorn och även justera känsligheten via appen Tryck på ikonen för sidomenyn på startskärmen. Tryck på kameran som du vill ändra inställningar för. Leta reda på namnet som du angav för kameran vid installationen. Tryck på Sound Detection (Ljuddetektorn). Använd ljuddetektorns växlare när du vill aktivera eller inaktivera ljuddetektorn. Justera hur hög volym som utlöser ljudhändelsen genom att välja Low (Låg), Normal (Normal) eller High (Hög). Low (Låg) känner av endast höga ljud som exempelvis en motorcykel eller en matberedare, omkring decibel. Normal (Normal) känner av vanliga ljud som exempelvis kylskåp, luftkonditionering eller samtal, omkring decibel. High (Hög) känner av mycket låga ljud, som exempelvis när en nål faller mot golvet eller viskningar, omkring 0 00 decibel. 6

23 Rök- och kolmonoxidlarm Om rök- och kolmonoxidlarmet hörs och kameran är aktiverad skickas ett larmmeddelanden till dig om att rök eller kolmonoxid har upptäckts. Testa funktionen för att kontrollera om rök- och kolmonoxiddetektorn är kompatibel genom att trycka in och hålla kvar testknappen på rök-/kolmonoxiddetektorn i minst fem sekunder eller tre cykler med larmet. Ett kortare test kanske inte utlöser en ljudhändelse. 7

24 Avinstallera en kamera Du kan avinstallera en kamera från ditt konto i appen. 3 4 Tryck på ikonen för sidomenyn på startskärmen. Tryck på den kamera som du vill avinstallera. Leta reda på namnet som du angav för kameran vid installationen. Tryck på Camera Configuration (Kamera). Tryck på DELETE CAMERA (Avinstallera kamera). Obs! När du avinstallerat en kamera från appen försvinner alla videoklipp som inte har sparats på en annan enhet. 5 Om du vill återinstallera kameran följer du anvisningarna i Starta Lyric-appen på sidan 4. 8

25 Använda geofencing Med geofencing används placeringen av din mobilenhet för att automatiskt inaktivera kameran när du kommer hem och aktivera den när du åker bort. Obs! Aktivera geofencing i kamerainställningar. Se Kamerainställningar på sidan Tryck på ikonen för sidomenyn på startskärmen. Tryck på Geofence (Geofence). Använd växlaren för Geofence this Location (Geofencing för denna plats) för att aktivera eller inaktivera geofencing. När geofencing är aktiverat indikerar Location Status (Platsstatus) om du är hemma ( Home ) eller borta ( Away ). Tryck på Geofence Radius (Geofenceområde) för att ange hur nära din smartphone är kameran så att den kan aktiveras när du är borta ( Away ) eller inaktiveras när du är hemma ( Home ). Tryck på den svarta punkten och dra geofence-området till önskad storlek. Tryck på NEXT (Nästa). När du har angett geofencing trycker du på NEXT (Nästa). 9

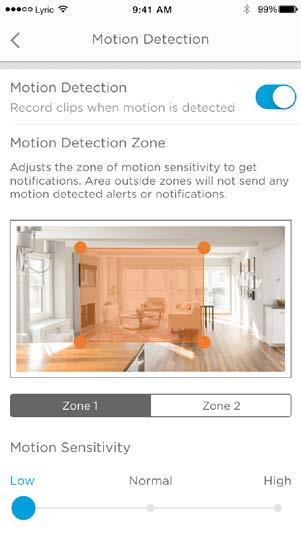

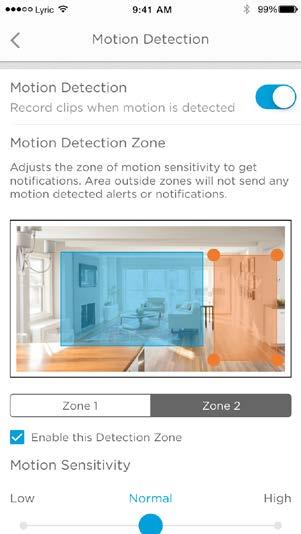

26 Ange detekteringszoner Gör dina egna alarmzoner för extra känslighet eller för att ignorera bakgrundsrörelse, som t.ex. en takfläkt. Tryck på ikonen för sidomenyn på startskärmen. Välj kameran som du vill ändra inställningar för. Leta reda på namnet som du angav för kameran vid installationen. 3 Tryck på Motion Detection (Rörelsedetektorn). Obs! Appen behöver åtkomst till kameran så att du kan ange detekteringszoner. 4 5 Standardområdet för Zone (Zon ) är hela ögonblicksbilden. Ändra storlek genom att dra rektangeln från ett hörn eller en kant. Dra från mitten om du vill ändra plats. Ange önskad känslighet för zon genom att välja Off (Av), Low (Låg), Medium (Medel) eller High (Hög). Off (Av) ingen rörelsedetektering i denna zon. Low (Låg) känner av endast stora rörelser. Medium (Medel) känner av generella rörelser och förändringar i miljön. High (Hög) känner av alla rörelser och förändringar i miljön. 0

27 Ange detekteringszoner Tryck på Zone (Zon ). Tryck på Enable this Detection Zone (Aktivera denna detekteringszon). Ändra storlek eller plats för zon. Ange sedan känslighet genom att utföra samma steg som för zon. Obs! Zoner kan inte överlappa varandra.

28 Appinställningar och kontoinformation Följ dessa anvisningar när du vill se appinställningar som exempelvis version och hjälp. 3 Tryck på ikonen för sidomenyn på startskärmen. Tryck på App Settings & Info (Appinställningar och information). Välj något av menyalternativen för mer information. Följ dessa anvisningar om du vill se din kontoinformation som exempelvis namn, e-postadress och lösenordsåterställning. 3 Tryck på ikonen för sidomenyn på startskärmen. Tryck på My Account (Mitt konto). Ändra namn, e-postadress, lösenord eller åtkomst. Slutför processen genom att följa anvisningarna i appen.

29 Hantera meddelanden Använd appen för att visa och hantera meddelanden om rörelse eller ljud som kameran har upptäckt Tryck på ikonen för sidomenyn på startskärmen. Tryck på Messages (Meddelanden). Alla meddelanden visas. Tryck på det meddelande som du vill läsa. Tryck på bakåtpilen för att gå tillbaka till listan över meddelanden. 3

30 Specifikationer Mått (B x H x D): 6,3 x, x 4,6 cm Vikt kamera och stativ: 3 g Vikt endast kamera: 85 g Videoupplösning: 70p HD vid 30 fps Videoupplösning: MP JPEG Videokompression: MPEG-4 (H.64) Synfält: 35 / 5x Digital Zoom WiFi anslutning: IEEE 80.b/g/n; Single Band.4 GHz Lägsta bandbredd:,333 Mbps Nätaggregat: 5Vdc / A Drifttemperatur: 0 40 C Micro SD-kort (kapacitet): Upp till 64 GB SDXC; rekommenderad klass 0 Micro SD-kort (8 GB-kort medföljer) Mörkerseende: Upp till 5 meter 4

31 5

32 Lyric C Wi-Fi Security Camera Wi-Fi är ett registrerat varumärke för Wi-Fi Alliance Honeywell Novar ED&S The Arnold Centre, Paycocke Road, Basildon, Essex, SS4 3EA United Kingdom getconnected.honeywell.com Honeywell Rev.A Tryckt i Storbritannien
