Upphandling av renovering av Lindsdals sporthall och fritidsgård

Transkript

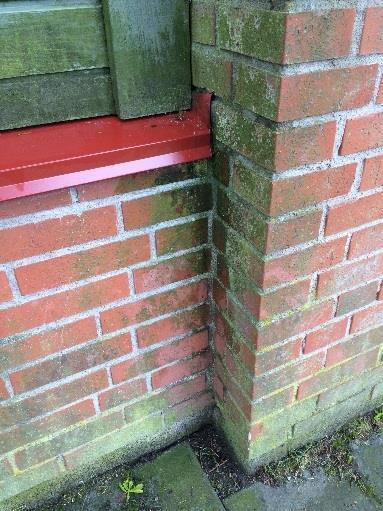

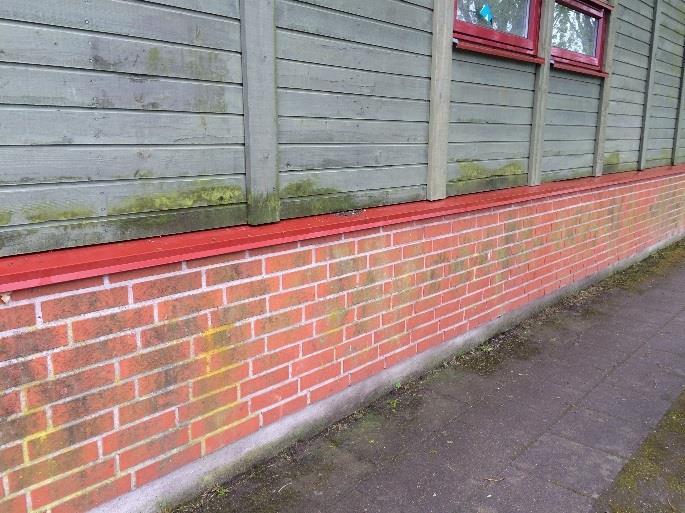

1 TJÄNSTESKRIVELSE Handläggare Datum Ärendebeteckning Jonas Sverkén KS 2017/ Kommunstyrelsens arbetsutskott Upphandling av renovering av Lindsdals sporthall och fritidsgård Förslag till beslut Kommunstyrelsens arbetsutskott beslutar serviceförvaltningen får i uppdrag att slutföra upphandlingen och teckna avtal med föreslagen leverantör. Paragrafen förklaras för omedelbart justerad. Bakgrund Lindsdal sportshall med fritidsgård har konstaterats ha fuktskador beroende på byggnadens grundkonstruktion som saknar fuktspärr. Denna teknik användes under talen. Åtgärder behöver vidtas. Utbyte av golv och delar av väggar görs för att återställa i brukligt skick. Genomförandet är samordnat med skola och kultur- och fritid för att deras verksamheter ska påverkas så lite som möjligt. Arbetena beräknas vara färdigställda sista oktober Byggnadsteknisk utredning bifogas. Gunilla Svensson Fastighetschef Bilaga: Byggnadsteknisk utredning Lindsdals sporthall och fritidsgård Kommunledningskontoret Adress Box 611, Kalmar Besök Östra Sjögatan 18 Tel vx Fax jonas.sverken@kalmar.se

2

3 o o o o

4 o o o o

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21 o o o o

22 o o o o

23

24

25

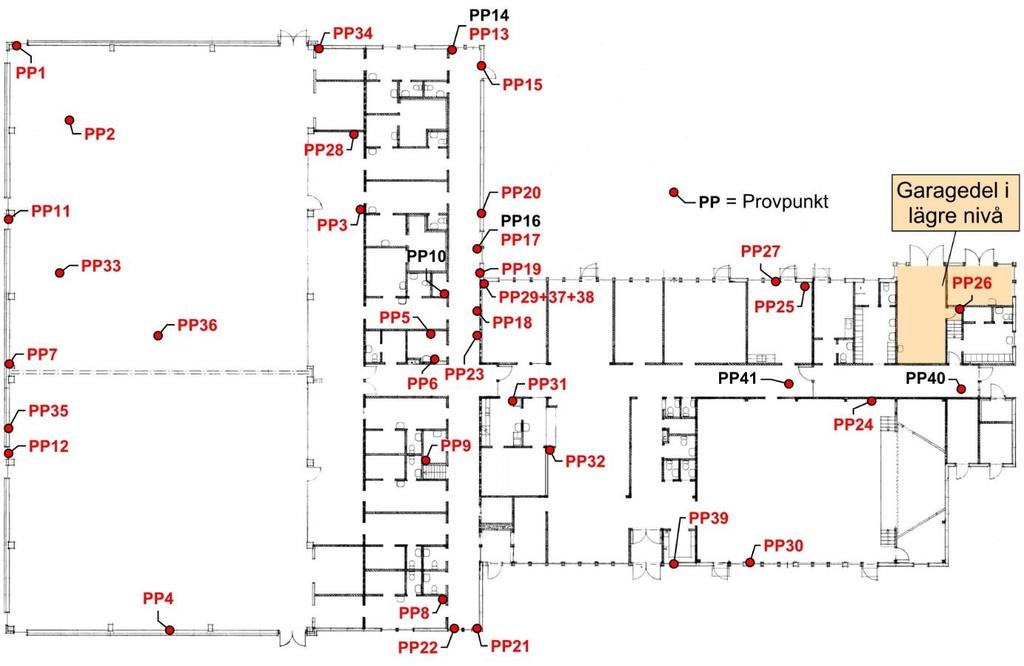

26

27

28 PP14 PP13 PP34 PP1 PP15 PP2 PP28 PP20 PP11 PP16 PP17 PP3 PP10 PP33 PP27 PP19 PP26 PP PP36 PP5 Garagedel i lägre nivå PP = Provpunkt PP25 PP18 PP7 PP6 PP23 PP31 PP41 PP40 PP35 PP24 PP9 PP12 PP32 PP39 PP30 PP4 PP8 PP22 PP21 Projektnummer Datum C Ritad av Handläggare MH LB Lindsdals Sporthall och Fritidsgård Planskiss Provpunkter och materiallukter Skala Ej skalenlig Ritningsnummer Bilaga 2.2

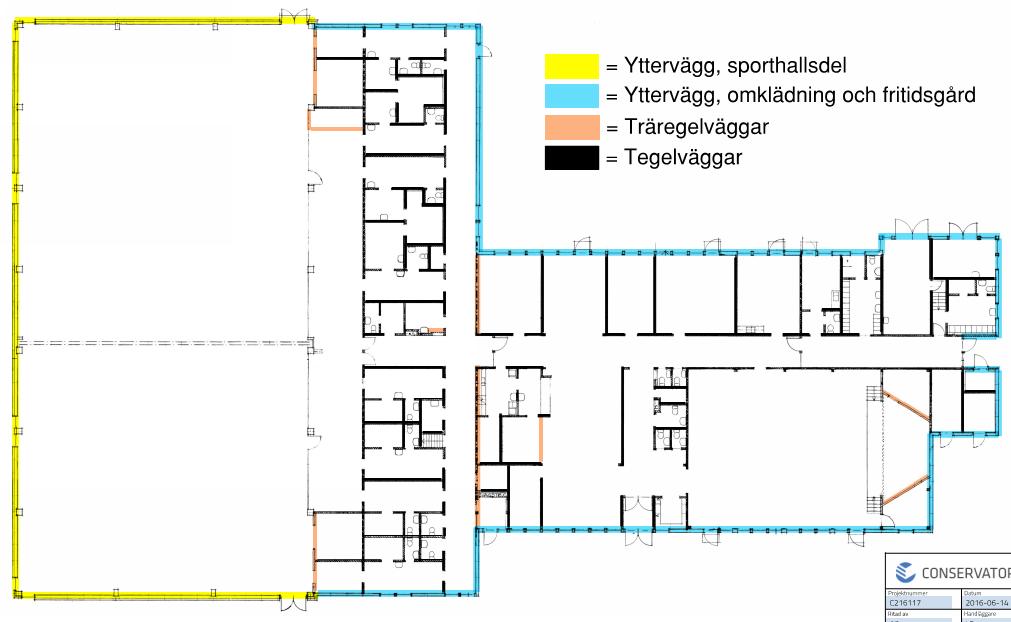

29 = Yttervägg, sporthallsdel = Yttervägg, omklädning och fritidsgård = Träregelväggar = Tegelväggar Projektnummer Datum C Ritad av Handläggare AS LB Lindsdals Sporthall och Fritidsgård Planskiss Ytter- och innerväggar. Skala Ej skalenlig Ritningsnummer Bilaga 2:3

30

31

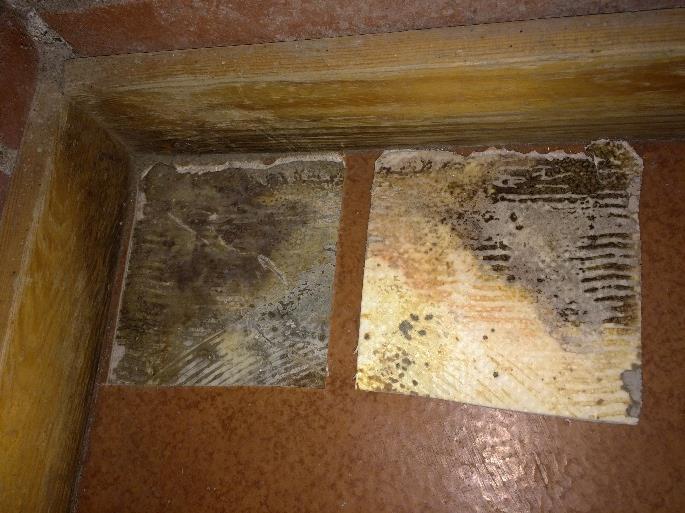

32 Datum/Date Beteckning/Reference M Sida/Page 1 (2) Mikrobiologisk analys Conservator AB Adam Stark Slöjdaregatan Kalmar Objekt: C Provtagningsdatum: Provtagare: Adam Stark, Mattias Hall Prov Mikroorganismer Frekvens Övriga noteringar PP1 Underkant syll Mögelsvamphyfer Riklig Mycket pollen Sporer Måttlig - riklig PP1 Linoleummatta Mögelsvamphyfer Riklig Kraftig påväxt av bl. a. och plywood Sporer Riklig Aspergillus PP2 Linoleummatta Mögelsvamphyfer Riklig Mycket kraftig påväxt, Sporer Riklig främst av Aspergillus. Pollen. PP3 Plastmatta och Mögelsvamphyfer Riklig Kraftig påväxt av bl. a linoleummatta Sporer Riklig Aspergillus och Tritirachium PP4 Linoleummatta Mögelsvamphyfer Riklig Kraftig påväxt Sporer Riklig PP6 Träregel Mögelsvamphyfer Riklig Ceratocystis s.l. mm. Sporer Måttlig Bakterier och insektsexkrementer PP7 Utegips Aktinomyceter Riklig Spindelväv Mögelsvamphyfer Sparsam Sporer Måttlig PP12 Utegips Aktinomyceter Måttlig - riklig Mögelsvamphyfer Sparsam Sporer Sparsam Forts. på nästa blad För ytterligare information, se baksidan

33 Datum/Date Beteckning/Reference M Sida/Page 2 (2) PP13 Stående regel Mögelsvamphyfer Riklig Pollen Sporer Måttlig -riklig PP19 Inre papp Mögelsvamphyfer Riklig Kraftig påväxt Sporer Riklig insektsexkrementer Elisabeth Gondel och Robert Daun

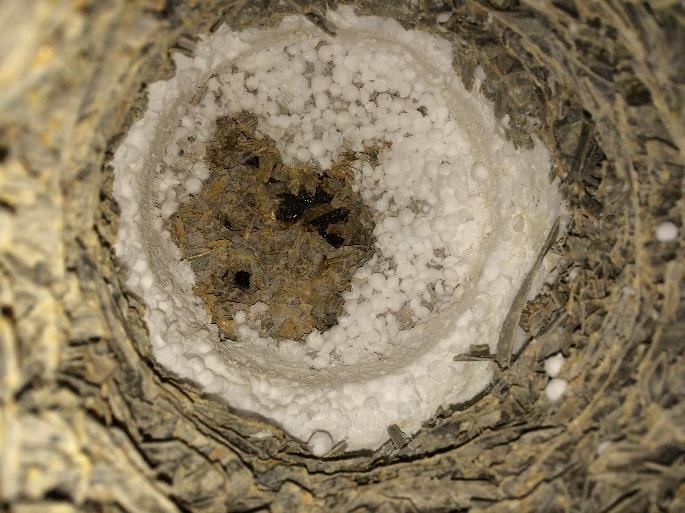

34 Datum/Date Beteckning/Reference M Sida/Page 1 (1) Mikrobiologisk analys Conservator AB Adam Stark Slöjdaregatan Kalmar Objekt: C Provtagningsdatum: Provtagare: Adam Stark o. Mattias Hall Prov Mikroorganismer Frekvens Övriga noteringar PP33, Träullsplatta Sporer Sparsam PP35, Utegips Aktinomyceter Sparsam Sporer Sparsam Robert Daun För ytterligare information, se baksidan

35 Mikrobiologisk analys av prov från byggnad Analysen är baserad på en undersökning gjord i mikroskop. Den omfattar förekomst och frekvensbedömning av svampar och actinomyceter (hyfbildande bakterier) organismer som ofta förekommer i fuktskadade konstruktioner och som kan ge upphov till dålig lukt för de boende. Analysen ger, tillsammans med fuktmätningar och övriga byggnadstekniska undersökningar, ett underlag för lämpliga åtgärder. För att man skall kunna utnyttja analysresultaten på ett riktigt sätt måste tagna prover vara representativa för den konstruktion som misstänks vara skadad av mikroorganismer. I resultaten från den mikrobiologiska analysen redovisas: Prov Mikroorganismer Uppgifter om provet, sådant det levererats till laboratoriet (beteckning, provbeskrivning). Uppgifter om förekommande mikroorganismer, deras frekvens samt eventuell påverkan på materialet (provbiten). De olika typer av mikroorganismer som redovisas är mögelsvampar, rötsvampar, actinomyceter och anmärkningsvärt stor förekomst av andra bakterier. För svampar och actinomyceter anges frekvensen av hyfer och sporer enligt en tregradig skala: sparsam, måttlig eller riklig förekomst. Ingen eller sparsam förekomst anses motsvara en normal frekvens för helt opåverkat material. Måttlig innebär en mindre förhöjning som t ex kan uppstå under en kortvarig nedfuktning. Hur resultatet skall tolkas får avgöras från fall till fall. Riklig förekomst tyder på fuktskada och kan ofta ge dålig lukt. Bestämningar till släkte eller art ges endast i undantagsfall, då detta kan anses ha någon betydelse för bedömning av den mikrobiella skadan. Om provet är rötskadat görs klassificering av rötsvampar normalt till art, om fruktkroppar och sporer finns närvarande i provet. För brunrötade prover är det väsentligt att konstatera om det är äkta hussvamp (Serpula lacrymans) som orsakat skadan. Övriga noteringar Här anges t ex förekomst av blånad eller röta (brunröta, vitröta, soft rot), eller förekomst av fruktkroppar eller smådjur (insekter, kvalster, etc.) I förekommande fall anges om provet varit svåranalyserat. Bland mögelsvamparna finns många arter som kan alstra rikliga mängder sporer. Frekvensen av sporer anges separat. Riklig förekomst av sporer i ett prov kan vara en indikation på riklig förekomst av hyfer på angränsande ytor. Riklig förekomst av mögelsvampar eller actinomyceter leder normalt inte till någon hållfasthetsförsämring hos virket, men angreppet kan underlätta en rötsvampsinfektion. Vissa mögelsvampar och bakterier kan dock orsaka så kallad soft rot (mögelröta). En del mögelsvampar, s.k. blånadssvampar, kan orsaka missfärgning av virket. Rötsvampar påträffas ofta i samband med svårare nedfuktning. Dessa svampar kan orsaka virkesnedbrytning med hållfasthetsförsämring som följd.

36 Rapport Sida 1 (2) T ROVTWYHBZ8 Ankomstdatum Conservator AB Utfärdad Adam Stark Slöjdaregatan Kalmar Projekt Bestnr C Analys av material Er beteckning PP4 Syll Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign malning med knivkvarn* ja 1 1 ULKA naftalen <0.050 mg/kg 2 1 ULKA acenaftylen <0.050 mg/kg 2 1 ULKA acenaften <0.050 mg/kg 2 1 ULKA fluoren <0.050 mg/kg 2 1 ULKA fenantren mg/kg 2 1 ULKA antracen <0.050 mg/kg 2 1 ULKA fluoranten mg/kg 2 1 ULKA pyren mg/kg 2 1 ULKA bens(a)antracen mg/kg 2 1 ULKA krysen mg/kg 2 1 ULKA bens(b)fluoranten mg/kg 2 1 ULKA bens(k)fluoranten <0.050 mg/kg 2 1 ULKA bens(a)pyren mg/kg 2 1 ULKA dibens(ah)antracen <0.050 mg/kg 2 1 ULKA benso(ghi)perylen <0.050 mg/kg 2 1 ULKA indeno(123cd)pyren <0.050 mg/kg 2 1 ULKA PAH, summa 16* 1.0 mg/kg 2 1 ULKA PAH, summa cancerogena* 0.29 mg/kg 2 1 ULKA PAH, summa övriga* 0.75 mg/kg 2 1 ULKA PAH, summa L* <0.075 mg/kg 2 1 ULKA PAH, summa M* 0.75 mg/kg 2 1 ULKA PAH, summa H* 0.29 mg/kg 2 1 ULKA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

37 Rapport Sida 2 (2) T ROVTWYHBZ8 * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Provberedning: malning av träprover. Rev Paket OJ-1. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) enligt metod baserad på US EPA 8270 och ISO Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Rev ULKA Godkännare Ulrika Karlsson Utf 1 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

38 Analysuppdrag: Conservator Fuktreducering Svenska AB Adam Stark Slöjdaregatan Kalmar Rapport Analys av Inne-VOC Objekt: C Ert provnamn (Vårt provnummer) A. PP8 massagolv, 7,5 g (VOC ) B. PP5 plastmatta, 31,5 g (VOC ) Stockholm IVL Svenska Miljöinstitutet AB Metodbehörig: Rapportgranskare: Liselott Egelrud liselott.egelrud@ivl.se Jan Kristensson S.1 (5 ) Org.nr: Box 21060, SE Stockholm Box 53021, SE Göteborg Säte: Stockholm Vallhallavägen 81, Stockholm Aschebergsgatan 44, Göteborg V1.15

39 Analysuppdrag: Bakgrund Den provtagnings- och analysmetod som används ( följer de anvisningar och förslag som kommer från EU och WHO (World Health Organisation) (SIS ISO serien). Dessa anvisningar och förslag innebär att man ska ta prov på fast adsorbent, Tenax TA. Provet desorberas oftast termiskt och följs av gaskromatografisk analys. Med denna metod kan man analysera ämnen med kokpunkter från c:a 50 C till c:a 300 C. Resultaten för varje prov redovisas i bifogad tabell och kromatogram. Totalhalter av flyktiga organiska ämnen, TVOC, anges i toluenekvivalenter. Detta innebär att beräkningarna har gjorts som om alla flyktiga organiska ämnen var enbart toluen. Detta görs för att man ska få en uppfattning om totalkoncentrationens storlek. De specifika ämnena vars halter anges, är beräknade i absoluthalter dvs. med kända halter av det specifika ämnet, som referens vid kalibrering. Observera att TVOC är ett mycket ospecifikt värde, som inte kan kopplas till medicinska hälsoeffekter. Man måste även bedöma de enskilda ämnena. Samtliga provresultat kompenseras för bakgrundvärden från analys av ett blankprov Den gräns, som används praktiskt för TVOC i inomhusluft, är 300 µg/m3. Gränserna gäller för icke-industriell inomhusluft. Materialprover konditioneras i en kammare vid rumstemperatur, c:a 23 C, i tre timmar innan ett luftprov tas ur kammaren. Observera att alla kammarmetoder enbart är semikvantitativa. Den gräns, som används praktiskt för TVOC i materialprover enligt den använda metoden, är µg/m3. Även för materialprover är ämnesfördelningen av stor betydelse för bedömningen. Prover som tas under matta eller i konstruktionen, bedöms i stort sett som materialprover. Mer information om provtagningsmetoder och bedömningar av provresultat finns på IVL:s hemsida, S.2 (5 ) Org.nr: Box 21060, SE Stockholm Box 53021, SE Göteborg Säte: Stockholm Vallhallavägen 81, Stockholm Aschebergsgatan 44, Göteborg V1.15

40 Analysuppdrag: Tolkning och kommentarer Båda proverna har förhöjda totalhalt, som är över den gräns som används praktiskt för den här typen av prov. Provet märkt PP5 plastmatta har betydligt högre totalhalt än provet märkt PP8 massagolv. Prov märkt PP8 massagolv Provet innehåller n-butanol och 2-etylhexanol, men halterna är under de gränser som används praktiskt för den här typen av prov. Provet innehåller etylbensen (14,6 min), xylen-isomerer (15,1 min och 16,5 min) och flera trimetylbenser och andra substituerade aromater (ca min). Dessa ämnen är lösningsmedel i olika produkter, de kan även finnas i petroleumprodukter. I provet finns även en serie alifatiska kolväten (ca 6-12 min). Dessa ämnen är också lösningsmedel i olika produkter, de kan även finnas i petroleumprodukter. Provet innehåller också benzylalkohol. Benzylalkohol brukar finnas när man har använt epoxiprodukter. Det finns restriktioner mot användning av epoxiprodukter i icke-industriell inomhusmiljö (Härdplastanvisningen AFS 2005:18). Det finns också epoxiprodukter, som innehåller xylener och trimetylbensener, som lösningsmedel. Prov märkt PP5 plastmatta Provet innehåller förhöjd halt n-butanol och 2-etylhexanol, som är över den gräns som används praktiskt för den här typen av prov. Detta är en indikation på att det har skett en nedbrytning av lim och mjukgörare pga. alkalisk fukt. I provet finns dessutom några alkoholer och alifatiska kolväten (c:a min ). Detta mönster av ämnen brukar man få när det är lite kraftigare nedbrytning av mjukgörare där provet har tagits. Ämnena kan även komma från spackel. Provet innehåller två serier med alifatiska kolväten dels ca 9-20 min och dels ca min. Dessa ämnen är också lösningsmedel i olika produkter, de kan även finnas i petroleumprodukter. Provet innehåller också benzylalkohol. Benzylalkohol brukar finnas när man har använt epoxiprodukter. Det finns restriktioner mot användning av epoxiprodukter i icke-industriell inomhusmiljö (Härdplastanvisningen AFS 2005:18). S.3 (5 ) Org.nr: Box 21060, SE Stockholm Box 53021, SE Göteborg Säte: Stockholm Vallhallavägen 81, Stockholm Aschebergsgatan 44, Göteborg V1.15
