1 Stödbockar SB För enkelsidig formsättning upp till 8,75 m höjd

2 Utgåva 12/2007 PERI GmbH Formwork Scaffolding Engineering P.O. Box Weissenhorn Germany Tel +49 (0) Fax +49 (0) Observera: Då våra produkter används skall i första hand de lokala arbetarskyddsbestämmelserna följas. Bilderna i de här broschyrerna har tagits på arbetsplatser under olika faser av arbetsförloppet. Härigenom kan säkerhetsoch formsättningsdetaljer inte alltid betraktas som fullt utbyggda och slutgiltiga. Såväl säkerhetsföreskrifter som maxbelastningar måste följas noggrannt. Ändringar eller avvikelser måste åtföljas av statiska beräkningar. Tekniska ändringar, vilka görs för att förbättra produkten, förbehålls.

3 Innehåll Sidan Peri stödbockar för enkelsidig formsättning upp till 8,75 m höjd 2-3 PERI stödbockar Allmänt 4-5 Förankringssystem 6-7 Detaljer för dragförankring 8-13 Anslutning till systemformar Förmontage, diagonalavstyvning, viktberäkning Ytterligare exempel på enkelsidig väggform Stödbockar SB-L och stödbockar SKS Tabeller Programdel PERI internationellt

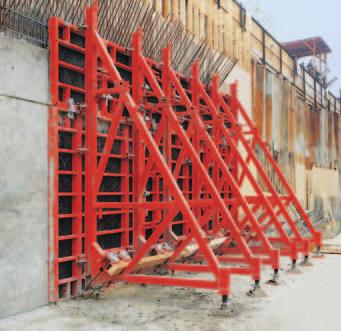

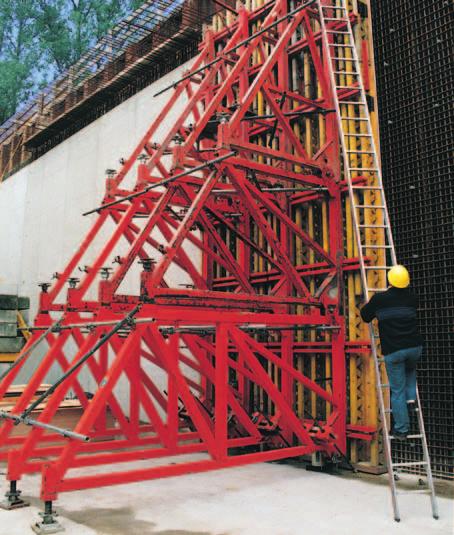

4 PERI stödbockar för enkelsidig formsättning upp till 8,75 m höjd Stödbockarna A0, A, B, C kan användas i olika kombinationer för varierande höjd till 8,75. Gjuthöjder upp till 8,75 m vid användning av stödbockar SB-A0, A, B, C. De kan utan extra tillbehör snabbt kopplas ihop, och alla erforderliga förbindelsedelar finns på varje enskild stödbock. Det är vårt mål att med alla delar nå en hög användningsgrad. Alltså kan stödbockarna A0, A, B, C användas för olika höjdkombinationer. De enskilda delarna är anpassade till lastmåtten för lastbilar resp container. Vid användning av stödbocken C blir det möjligt att med stödbocken B komma upp till gjuthöjder på 5,00 m, och med stödbocken A upp till 4,00 m. Stödbocken C monteras enkelt med 2 bultar (ingår i leveransen) på stödbocken SB-A eller SB-B. 2 Stödbocksenhet SB-B och SB-C med elementform PERI TRIO, gjuthöjd 3,50 m.

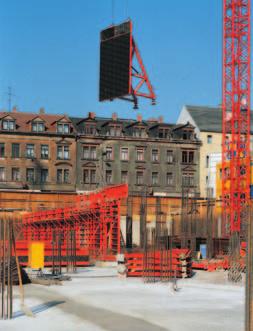

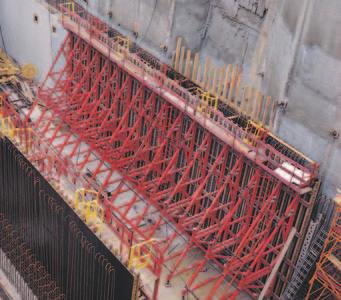

5 PERI stödbockar är anpassade genom särskilda förbindelsedelar till PERI väggformsystem ( TRIO, DOMINO, VARIO, RUNDFLEX). Förbindelsen mellan stödbockarna SB-A0, A, B, C och RUNDFLEX sker med hjälp av låsklämma och kil. Det är samma delar som för formsystemet VARIO. Max gjuthöjd på 6,75 med stödbockarna A, B och C i kombination med väggformsystemet VARIO dragfast. Stödbockarna monteras på elementen, när de ligger på marken. Fastsättningen är stabil och gör det möjligt att förflytta den kompletta enheten i ett stycke. Kraftöverföringen är säkrad på alla punkter på stödbockarna SB-A0, A, B och C. Konstruktionen i stödbockarna SB-A0, A, B, C med en stark IPBprofil på framsidan ger möjlighet till kraftöverföring på varje höjdnivå. Därför spelar det ingen roll, vilket formelement (TRIO, DOMINO) man väljer och var stålreglarna (VARIO, RUNDFLEX) är placerade. Stödbock SB-B och C med TRIO som komplett flyttbar enhet. 3

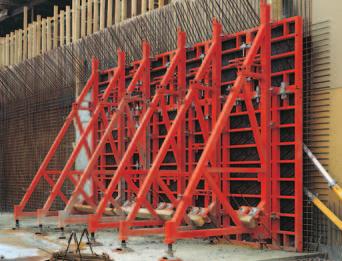

6 PERI stödbockar Allmänt Grundläggande: Vid enkelsidig betonggjutning mot befintliga väggar, berg eller t ex spontade väggar måste det totala betongtrycket som utövas mot formytan, överföras via en stödbockskonstruktion med anpassad förankring till den underliggande konstruktionen. Konstruktion: Vid PERI stödbockar är det fråga om svetsade stålkonstruktioner. Som skydd mot korrosion och för att underlätta rengöringen behandlas PERI stödbockar efter svetsningen med pulverlackering Användningsområde: PERI stödbockar används vid enkelsidig formsättning (enligt beskrivning ovan). För denna standardmässiga användning finns lasttabeller med uppgift om förekommande krafter. (se tabeller på sid 22 30). Stödbockar SB-B och C med elementform TRIO, formhöjd 3,90 m. O B S : Annan användning, t ex enligt avbildning här bredvid, kräver alltid en till projektet relaterad statisk beräkning. PERI stödbockar SB-2 som stödkonstruktion för formsättning av pelarhuvud. Formsättning av pelarhuvud med stödbock som bärande konstruktion. 4

7 Förekommande krafter: A. Dragkraft = Z För dragförankring av förekommande krafter i underbyggnaden erbjuder PERI olika förankringssystem. Avgörande vid valet av förankringssystem är de förekommande dragkrafterna Z vid stödbockens ankarpunkt. P B Tillåtna ankarkrafter i enlighet med DIN 18216: Ankarsystem DW15 DW20 DW26 tillåten belastning 90 kn 150 kn 250 kn Förankringen sker principiellt med 2 ankare per stödbock, så att t ex vid användning av systemet DW 20 den maximala dragkraften Z får vara 2 x 150 kn = 300 kn. Z V 1 V 2 B. Tryckkrafter V 1 och V 2 Upptagning av de förekommande tryckkrafterna V 1 och V 2 kan som regel säkerställas utan problem vid uppställning på en betong-platta eller ett betongfundament. O B S : Om man ställer stödbockarna på en bjälklagskonstruktion (t ex vid underjordiska garage) måste de förekommande tryckkrafterna V 1 och V 2 föras vidare till bottenplatta eller fundament med en lämplig stödkonstruktion. Det måste vara säkerställt på plats, att de förekommande dragkrafterna Z och tryckkrafterna V 1 och V 2 säkert leds in i underbyggnaden. Därvid måste betongens hållfasthet och armeringsgraden särskilt beaktas. Följande punkter måste särskilt beaktas vid användning av PERI stödbockar. 1. Byggdelarna (t ex fundament eller bottenplatta) måste kunna tåla resp drag- och tryckkrafter. Före betonggjutning måste alla mått på byggdelarna kontrolleras och positionerna för förankringen noggrant planeras. 2. Den andra sidan vid enkelsidig formsättning (befintliga väggar, stödkontruktioner, berg m m) måste naturligtvis kunna motstå det aktuella betongtrycket. 3. Ingjutna DW-formstag, som används för förankring, får inte svetsas eller böjas. 4. Om andra förankrings- eller formsättningssystem kommer till användning, måste användaren särskilt kontrollera deras lämplighet och stabilitet. 5. Avvikelser från beskrivningarna i denna broschyr måste alltid kunna styrkas med ett särskilt statiskt intyg. 5

8 Förankringssystem DW 15, DW 20, DW 26 Avgörande vid valet av förankringssystem är de förekommande dragkrafterna vid stödbockens ankarpunkt. (se tabeller på sid 22 30). O B S: Om andra förankringssystem än de som här finns beskrivna kommer till användning, krävs en särskild statisk beräkning. 1. Förankring DW 15 Med dubbelstagsaxel Tillåten dragkraft enligt DIN x 90 kn = 180 kn Engångs- ankardelar Återanvändbara ankardelar ➀ Vingmutter DW 15 art nr ➄ Förankringsbygel DW15 art nr ➁ Dubbelstagsaxel art nr ➂ Formstag DW 15 art nr ➃ Sexkantmutter DW 15, SW 30/108 art nr Förankring DW 15 med spännprofil Tillåten dragkraft enligt DIN x 90 kn = 180 kn ➀ Vingmutterplatta ➅ Förankringsbygel DW 15 DW 15 art nr art nr ➁ Ankarplatta SB DW 26 art nr ➂ Spännprofil 55 art nr eller Spännprofil 235 art nr eller stålregel minst profil U 100 ➃ Formstag DW 15 art nr ➄ Sexkantmutter DW 15, SW 30/108 art nr

9 Engångs- ankardelar Återanvändbara ankardelar 3. Förankring DW 20 Tillåten dragkraft enligt DIN x 150 kn = 300 kn ➀ Vingmutter DW 20 ➆ Formstag DW 20 art nr art nr ➁ Tryckplatta DW 20 ➇ Gängplatta x 120 x 20 art nr art nr ➂ Styrplatta SB DW 26 art nr ➃ Spännprofil 55 art nr eller Spännprofil 235 art nr ➄ Formstag DW 20 art nr ➅ Sexkantmutter DW 20, SW 36/110 art nr Förankring DW 26 Tillåten dragkraft enligt DIN x 250 kn = 500 kn ➀ Sexkantmutter ➅ Formstag DW 26 DW 26, SW 46/80 art nr art nr ➆ Gängplatta 26 ➁ Styrplatta L art nr SB DW 26 art nr ➂ Spännprofil 55 art nr eller Spännprofil 235 art nr ➃ Formstag DW 26 art nr ➄ Sexkantmutter DW 26, SW 46/150 art nr

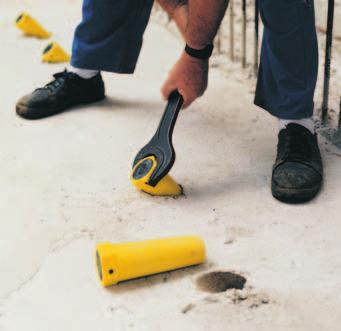

10 Dragförankring av PERI stödbockar SB Enkel förankring på rätt sätt för bästa gjutresultat Med V-ankarfäste och montagekon skapar PERI möjlighet för exakt montage av dragankaret i 45. Det innebär en säker lastupptagning och därmed största möjliga stabilitet för stödbockar och form. Sett ur lönsamhetsperspektiv är fördelarna med ett dragankarsystem med försättskopplingar och V-ankarfästen: liten framförhållningsmängd kopplingsmuttrar Ingen kapning av formstag Formstagen kan återvinnas. Försättskopplingen monteras bort med en kraftig skruvnyckel SW 70, art nr Enkel fastsättning av förankringsdelarna på armeringen: med najtråd och tång. Arbetsföljd vid engångs-ankarstav Engångsankare enkla verktyg: En Stagnyckel och en nyckel. 1. Ingjutning av förankring med V-ankarfäste och försättskoppling. 2. Demontering av montagekon med nyckel SW Montering av skarvmutter och formstag. 4. Efter gjutning tas formstaget och skarvmuttern bort och hålet efter dem fylls igen. Arbetsföljd vid återvinnbart ankare O B S : När montagekonen har tagits bort, måste man kontrollera att formstagen sitter stadigt. Återvinnbart ankare 1. Ingjutning av förankring med V-ankarfäste och försättskoppling Demontering av montagekon med nyckel SW Montering av skarvmutter och formstag. 4. Efter gjutning tas formstaget och skarvmuttern bort. 5. Formstaget skruvas ur med hjälp av stagnyckel DW20/26. Därefter fylls staghålet igen.

11 Översikt Del Art nr Vikt Beteckning återan- [kg] vändbar Variant DW 15 med formstag DW 15 a ,44 V-ankarfäste DW 15 b ,45 Montagekon DW 15 c ,37/m Distansrör 32 d ,45/m Formstag DW 15, speciallängd e ,60 Gängplatta DW 15 Delar för förankring av stödbocken ,42 Sexkantmutter DW 15 SW 30/ ,45/m Formstag DW 15, speciallängd e c d a b 90 Variant DW 15 med förankringsbygel DW 15 a ,44 V-ankarfäste DW 15 b ,45 Montagekon DW 15 d ,50 Förankringsbygel DW 15 Delar för förankring av stödbocken ,42 Sexkantmutter DW 15 SW 30/ ,45/m Formstag DW 15, speciallängd d a b 90 Variant DW 20 med formstag DW 20 a ,42 V-ankarfäste DW 20 b ,46 Montagekon DW 20 c ,48/m Distansrör 42 d ,56/m Formstag DW 20, speciallängd e ,70 Gängplatta DW 20 Delar för förankring av stödbocken ,65 Sexkantmutter DW 20 SW 36/ ,56/m Formstag DW 20, speciallängd e c d a b 90 Variant DW 26 med formstag DW 26 a ,43 V-ankarfäste DW 26 b ,47 Montagekon DW 26 c ,48/m Rör grov 42, L = 3,0 m d ,48/m Formstag DW 26, speciallängd e ,20 Gängplatta DW 26 c d a b 90 Delar för förankring av stödbocken ,40 Sexkantmutter DW 26 SW 46/ ,48/m Formstag DW 26, speciallängd e 9

12 Detaljer för dragförankring Stödbockar SB-A0, SB-A och SB-B Stödbockar SB-A0, SB-A och SB-B med spännprofil Utförande på förankringssystemet i enlighet med sidorna 6 eller 7. VARIO dragfast GT 24 TRIO y = 315 y = x = 310 vid SRZ profil U 100 x = 180 RUNDFLEX De angivna måtten x och y är idealvärden. Måttet x ligger i det fria området bakom formen. y = 315 Om måttet x ändras, måste omvänt måttet y ändras med samma värde. Dvs: Om x blir större, måste y bli mindre, om x blir mindre, måste y bli större. Därvid måste man beakta: max y = 41,5 cm, min y = 21,5 cm. 45 O B S : Om måttet x minskas, ligger ankaret inom formens område. x =

13 Stödbockar SB-B med dubbelstagsaxel Utförande på förankringssystemet DW 15 i enlighet med sidan 6. VARIO dragfast GT 24 TRIO y = 225 y = x = 270 vid SRZ profil U 100 x = 160 RUNDFLEX De angivna måtten x och y är idealvärden. Måttet x ligger i det fria området bakom formen. 45 y = 315 O B S : Vid förändring av måttet x måste man beakta, att måttet y vid systemen VARIO och TRIO redan ligger inom gränsområdet (min y = 21,5 cm). I övrigt gäller beskrivningen på sidan 6. x =

14 Detaljer för dragförankring Stödbockar SB-1 och SB-2 Stödbockar SB-1 med dubbelstagsaxel Utförande på förankringssystemet i enlighet med sidan 6. VARIO dragfast GT 24 TRIO y = 240 y = x = 120 vid SRZ profil U 100 x = 160 RUNDFLEX De på sidorna 12 och 13 angivna måtten x och y är idealvärden resp vid RUNDFLEX och VARIO av konstruktionen betingade mått. y = 240 O B S : Vid förändring av måttet x måste man alltid beakta de maximala värden för y och förankringspunkterna på stödbokken. 45 x =

15 Stödbockar SB-2 med spännprofil Utförande på förankringssystemet i enlighet med sidorna 6 eller 7. VARIO dragfast GT 24 TRIO x = 270 y= 270 y = x = 90 vid SRZ profil U 100 x = 160 RUNDFLEX 45 x =

16 Anslutning till systemformar Stödbockar SB-A0, A, B, C Säkerhetsinstruktion Anslutningen av formelementen måste alltid ske på samma ställe, där i normala fall (dubbelsidig form) formstaget skulle monteras. I annat fall förändras formelementets statiska system, vilket kan medföra stora deformeringar och i värsta fall brott. Balkform VARIO dragfast och rund formsättning RUNDFLEX Erforderliga förbindelsedelar: Varioklämma SB-A, B, C Kil K, förzinkad Art nr: Art nr: ,75 VARIO, dragfast h= 8,75 m SB-C SB-B SB-A 8,40 3,60 3,60 1,20 RUNDFLEX h = 8,40 m SB-C SB-B SB-A SB-A0 SB-A0 14

17 Elementform TRIO Erforderliga förbindelsedelar: Bult Ø 19 x 165, förz Art nr: Anslutning SB-A, B, C TRIO, DOMINO Art nr: Vid påbyggnad av formar måste man ta hänsyn till de uppgifter, som PERI har lämnat om resp system. 8,70 2,70 2,70 2,70 0,60 TRIO element, stående upprätt h = 8,70 m SB-C SB-B SB-A 8,40 2,40 2,40 2,40 1,20 TRIO element, liggande h = 8,40 m SB-C SB-B SB-A SB-A0 SB-A0 15

18 Anslutning till systemformar Stödbockar SB-1, SB-2 Pelarform VARIO dragfast rund formsättning RUNDFLEX Erforderliga förbindelsedelar: Elementform TRIO Erforderliga förbindelsedelar: Fästklammer för SB, förz Art nr: Anslutningsskena SB-1, 2 TRIO, DOMINO Art nr: Bult SB Ø 19 x 165, förz Art nr: VARIO, dragfast h = 3,60 m TRIO h = 2,40 m, 2,70 m, eller 3,30 m TRIO h = 3,60 m Bräda 3 x 14 som glidsäkring 3,60 SB-1 2,40-2,70-3,30 SB-1 SB-1 RUNDFLEX h = 3,00 m Detalj för anslutning av stödbock (horisontal projektion) Formstag DW 15 L min = 60 cm Träregel 10 x 20 Skarvregel TAR 85 Art nr: (sektion) SB-1 3,00 3,60 SB-1 Spännhakehuvud DW 15 Art nr: Skarvregel TAR 85 Art nr:

19 Träregel 10/25 4,80 6,00 2,40 2,40 VARIO, dragfast h = 6,00 m SB-2 TRIO h = 4,80 m 5,40 6,00 2,70 2,70 2,40 2,40 1,20 TRIO h = 6,00 m Anslutningsdetalj se sid 16 SB-2 Bräda 3 x 14 som glidsäkring TRIO h = 5,40 m Bräda 3 x 14 som glidsäkring Bräda 3 x 14 som glidsäkring 17

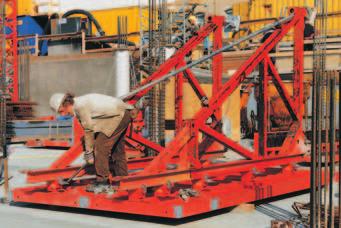

20 Förmontage, diagonalavstyvning, viktberäkning Förmontage Montage av stödbockar SB-A, B, C mot liggande TRIO element. Fastsättningen av stödbockarna på formelementen sker bäst, om elementenheterna ligger ner. Angående erforderliga förbindelsedelar hänvisar vi till sidorna 14 till 17 och till programdelen. För montage av stödbockarna på elementen behövs alltid en kran. Stödbockarna SB-A0, A, B, C monteras ihop motsvarande formhöjden eller sätts ihop som påbyggnadsenheter. Förmontage Stödbockar SB-A0, A, B, C SB-C SB-C SB-C 2 bultar Ø 25 x 180 med fjädersprint 4/1 ingår i leveransomfånget för SB-C. SB-A eller SB-A0 Bultar Ø 50 x 150 med fjädersprint 8/1 ingår i leveransomfånget för SB-B. SB-B SB-B Bultar Ø 50 x 150 med fjädersprint 8/1 ingår i leveransomfånget för SB-A. SB-A SB-A SB-A0 O B S : Vid hopsättningen av stödbockarna SB-A0 och SB-A liksom SB-A och SB-B måste man på SB-A resp SB-B montera bort den bakre stödspindeln TR 60 x 90. Den främre spindeln TR 50 x 8 monteras också bort och skruvas på baksidan uppifrån igenom SB-A resp SB-B fast i SB-A0 resp SB-A. För detta ändamål finns i SB-A0 resp SB-A en fastsittande sexkantmutter. 18

21 Diagonalförband För de nödvändiga diagonala avstyvningarna behövs ställningsrör Ø 48,3 x 3,2 och vridkopplingar DK 1 48/48 mm. Möjliga diagonala förstärkningar på stödbockar SB-A0, A, B, C Krantransport Säkerhetsinstruktion Vid krantransport av flyttbara enheter måste alltid de för ändamålet avsedda upphängningspunkter på stödbocken användas och deras maximala bärförmåga beaktas. (Se härtill i programdelen). Elementen får på inga villkor tas loss från betongen med hjälp av kran! Tabell för förenklad viktberäkning för flyttbara enheter med stödbockar SB- A0, A, B, C och SB-1, 2 Enhet SB-A0 SB-A SB-B SB-A, C SB-A, B SB-B, C SB-A, B, C SB-A0,A, B, C Vikt / enhet* 850 kg 650 kg 550 kg 750 kg 1200 kg 650 kg 1300 kg 2100 kg SB-1 SB kg 780 kg * Enheter bestående av 2 stödbockar inkl diagonalförband, utan förankring. Formen kan förenklat antas väga 60 kg/m 2. Denna vikt måste läggas till vikten för resp enhet. Erforderlig diagonalavstyvning framgår av tabellerna på sid

22 Ytterligare exempel på enkelsidiga väggformar Med stödbockar SB-L (lätt) Denna stödbock SB-L har konstruerats speciellt för formsättning för hand i samband med renoveringsarbeten, eller om ingen kran finns till förfogande. Den är sammanbyggd av standarddelar och ger möjlighet till enkelsidig formsättning av väggar upp till 2,70 m höjd. Ankardetalj med TRIO dubbelstagsaxel DSW sexkantmutter DW 15 SW 30/108, förz förankringsbygel DW 15 Sektion med DOMINO Horisontal projektion Avståndshållare för kompensation av förekommande bult- och gängspelrum Stålregel SRZ 245, U 120 Höglastspindel SLS 140/240 DOMINO e = 1,0 m TRIO e = 0,9 m h = 2,50 m 1,97 Ankarkonsol SB-L Kraftschema f Belastningstabell Tillåtet betongtryck = Hydrostatiskt tryck Dragstag SB-L F RS DOMINO h = 2,50 m e = 1,00 m Z [kn] V 1 [kn] V 2 [kn] F RS [kn] f [mm] 110,0 33,2 42,9 52, Fotplatta-2 för 200 RS 1000 Z V 1 V 2 TRIO h = 2,70 m e = 0,90 m 115,0 30,5 49,5 60,0 3 20

23 Med stödbockar SKS Den första sektionen Formsättning av den första sektionen (början) sker med stödbockar SKS, bestående av standarddelarna V-regel och tryckspindel. Enda tillkommande delar: H-regeln SKS och dragförankringen. Enkelsidig formsättning med stödbockar SKS. Sektion Stödbock SKS 90 Detalj förankring V-regel SKS utförande allt efter formhöjd V-regel SKS Tryckspindel SKS anpassad till V-regel SKS vingmutter DW 15 dubbelstagsaxel H-regel SKS H-regel 45 sexkantmutter DW 15 SW 30/108, förz förankringsbygel DW 15 1,

24 Stödbockar SB SB-A0, A, B, C Exempel, beräkning av reaktionsvärden Exempel Användning: gjuthöjd h B = 5,50 m Gjuttryck: P B = 60 kn/m 2 Kombination: stödbockar A+B (tabell 3) Elementbredd: b = 2,70 m Influensbredd: e = 2,70 : 2 = 1,35 m Enligt tabell 3 Tillåtet värde e = 1,39 m > givet värde e = 1,35 m Förstärkning med diagonala kryss A och B. Om formenheten ska förflyttas, måste dessutom diagonalavstyvning C monteras. Beräkning av reaktionsvärden f influensbredd e värden ur tabell 3 Givet värde Z = 1,35 m 365 kn/m = 493 kn V 1 = 1,35 m 80 kn/m = 108 kn V 2 = 1,35 m 178 kn/m = 240 kn f = 1,35 m 9 mm/m = 12 mm P B Vi rekommenderar, att stödbocken lutas framåt med 2 /3 av den beräknade deformeringen. Alla beräknade reaktionsvärden måste säkert förankras i det befintliga underlaget. Z V 1 V 2 O B S : Vid användning av formsystemet VARIO med stödbockarna SB-A, B, C kan stålregeln SRZ anordnas på valfritt sätt. 22

25 Stödbockar SB Kombination A0 + A + B + C Gjuthöjd 6,75 m till 8,75 m Tabell 1 Erforderliga ställningsrörförband vid gjutning, vid körtransport och vid omflyttning av formenheten med hjälp av kran. Diagonalkryss D Diagonalkryss B Diagonalkryss A 2x Diagonalförband C Gjuttryck Tillåten Z/SB V 1 /SB V 2 /SB f Gjuthöjd P B [kn/m 2 ] influensbredd [kn/m] [kn/m] [kn/m] Deformering h B [m] per SB SB uppe e [m] [mm/m] 6, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

26 Stödbockar SB Kombination A + B + C Gjuthöjd 5,50 m till 6,75 m Tabell 2 Diagonalkryss B Diagonalkryss B Diagonalkryss A Diagonalkryss A Diagonalförband C Erforderliga ställningsrörförband vid gjutning. Erforderliga ställningsrörförband vid körtransport och vid omflyttning av formenheten med hjälp av kran. Gjuttryck Tillåten Z/SB V 1 /SB V 2 /SB f Gjuthöjd P B [kn/m 2 ] influensbredd [kn/m] [kn/m] [kn/m] Deformering h B [m] per SB SB uppe e [m] [mm/m] 40 1, , , , , , , , , , , , , , , , , , , , , , , , , ,

27 Stödbockar SB Kombination A + B Gjuthöjd 3,75 m till 6,00 m Tabell 3 Diagonalkryss B Diagonalkryss B Diagonalkryss A Diagonalkryss A Diagonalförband C Erforderliga ställningsrörförband vid gjutning. Erforderliga ställningsrörförband vid körtransport och vid omflyttning av formenheten med hjälp av kran. Gjuttryck Tillåten Z/SB V 1 /SB V 2 /SB f Vid e 1,35 m P B [kn/m 2 ] influens- [kn/m] [kn/m] [kn/m] Deformering kan diagonal- Gjuthöjd bredd SB uppe krysset B h B [m] per SB [mm/m] uteslutas vid e [m] gjutning, om det finns en x-markering 40 2, x 3, , x 60 1, x 40 2, x 4, , x 60 1, x 40 2, x 4, , x 60 1, x 40 2, x 4, , x 60 1, x 40 2, x 4, , x 60 1, x 40 2, x 5, , x 60 1, x 40 2, x 5, , x 60 1, x 40 1, , , , , , , , , , , ,

28 Stödbockar SB Kombination B + C Gjuthöjd 3,75 m till 5,00 m Tabell 4 Diagonalkryss B Diagonalkryss B Diagonalförband D Erforderliga ställningsrörförband vid gjutning. Erforderliga ställningsrörförband vid körtransport och vid omflyttning av formenheten med hjälp av kran. Gjuttryck Tillåten Z/SB V 1 /SB V 2 /SB f Vid e 1,35 m P B [kn/m 2 ] influens- [kn/m] [kn/m] [kn/m] Deformering kan diagonal- Gjuthöjd bredd SB uppe krysset B uteslutas h B [m] per SB [mm/m] vid gjutning, e [m] och körtransport, om det finns en x-markering* 40 2, x 3, , x 60 1, x 40 2, x 4, , x 60 1, x 40 2, x 4, , x 60 1, x 40 1, x 4, , , , , , , , , , , * Men om stödbockarna förflyttas med hjälp av kran, måste antingen diagonalkrysset B eller diagonalförbandet D monteras. 26

29 Stödbockar SB Kombination A + C Gjuthöjd 2,75 m till 4,00 m Tabell 5 För kombinationen A + C krävs inget diagonalkryss vid gjutning. Diagonalförband C Erforderliga ställningsrörförband vid körtransport och vid omflyttning av formenheten med hjälp av kran. Gjuttryck Tillåten Z/SB V 1 /SB V 2 /SB f Gjuthöjd P B [kn/m 2 ] influensbredd [kn/m] [kn/m] [kn/m] Deformering h B [m] per SB SB uppe e [m] [mm/m] 40 3, , , , , , , , , , , , , , , , , , , , , , , ,

30 Stödbockar SB Kombination B Gjuthöjd 2,50 m till 4,00 m Tabell 6 För stödbock SB-B krävs ett diagonalkryss först vid gjutning from 3,75 m höjd (se tabell). Diagonalkryss B Diagonalförband D Erforderliga ställningsrörförband vid gjutning. Erforderliga ställningsrörförband vid körtransport och vid omflyttning av formenheten med hjälp av kran. Gjuttryck Tillåten Z/SB V 1 /SB V 2 /SB f Vid e 1,35 m P B influens- [kn/m] [kn/m] [kn/m] Deformering måste diagonal- Gjuthöjd [kn/m 2 ] bredd SB uppe krysset B h B [m] per SB [mm/m] monteras vid e [m] gjutning, om det finns en x-markering 40 3, , , , , , , , , , , , , , , , , , , , , x 3, , x 60 1, x 40 2, x 4, , x 60 1, x 28

31 Stödbockar SB Kombination A Gjuthöjd 2,50 m till 3,00 m Tabell 7 För stödbockar SB-A krävs inget diagonalkryss vid gjutning. Diagonalförband C Erforderliga ställningsrörförband vid körtransport och vid omflyttning av formenheten med hjälp av kran. Gjuttryck Tillåten Z/SB V 1 /SB V 2 /SB f Gjuthöjd P B [kn/m 2 ] influensbredd [kn/m] [kn/m] [kn/m] Deformering h B [m] per SB SB uppe e [m] [mm/m] 40 3, , , , , , , , , , , ,

32 Stödbockar SB SB-1, SB-2 SB-1 f Vi rekommenderar, att stödbocken lutas framåt med 2 /3 av den beräknade deformeringen. P B Samtliga värden är baserade på en influensbredd av 1,25 m. Z SB-2 V 1 V 2 f SB-2 Gjuttryck Total Spindelkraft Deformering [kn/m 2 ] ankar- Gjuthöjd kraft V 1 V 2 f h B [m] Z [kn] [kn] [kn] [mm] , P B , Z V 1 V 2 SB , , , Gjuttryck Total Spindelkraft Deformering [kn/m 2 ] ankar- Gjuthöjd kraft V 1 V 2 f h B [m] Z [kn] [kn] [kn] [mm] , , , , , , , , , , , ,

33 31

34 Stödbockar SB-A0, A, B, C och tillbehör Vikt i kg Art nr Stödbock SB-A0 408, Komplett med: Bult Ø 50 x 150 och fjädersprint 8 (1 x), Skruvkoppling 48 mm (2 x), Stödspindel TR 60 x 9 bak (1 x), Spindel TR 50 x 8 fram (1 x), formfäste (1 x). Detalj x ø 51 Lyftpunkt ➀ 15 ø 26 ø 51 ø bult Ø 50 x 150, förz art nr: fjädersprint 8 DIN förz art nr: Detalj y Formfästet kan genom skruvning justeras med 1 cm intervall x Formfäste Art nr: Kantmutter, förz Art nr: Justermutter art nr: Spindelfot art nr: Lyftpunkt Tillbehör: Tillåten bärförmåga ➀ : 1200 kg per koppling Nyckel SW 80 för SB 3, vid 15 lutningsvinkel för upphängning min 215 max y Stödspindel komplett TR 60x9/43 art nr: x40 = 320 Stödbock SB-C 49, Komplett med: Bult Ø 25 x 180 och fjädersprint 4/1 (2 x). IPB 120 Lyftpunkt Ø ø 25 x 180 FS 4/1 Lyftpunkt Tillåten bärförmåga: kg vid 15 lutningsvinkel för upphängning kg vid vertikalt drag

35 Vikt i kg Art nr Stödbock SB-A 325, Komplett med: Skruvkoppling 48 mm (2 x), Stödspindel TR 60 x 9 bak (1 x), Spindel TR 50 x 8 fram (1 x), Formfäste (1 x). Detalj x ø 26 ø 51 ø 26 ø 51 Lyftpunkt ➀ x ø Detalj y Formfästet kan genom skruvning justeras med 1 cm intervall y 8x40 = 320 Formfäste Art nr: Kantmutter, förz Art nr: Justermutter art nr: Spindelfot art nr: min 215 max Lyftpunkt Tillbehör: Tillåten bärförmåga ➀ : 1200 kg per koppling Nyckel SW 80 för SB 3, vid 15 lutningsvinkel för upphängning. Stödbock SB-B 279, Komplett med: Bult Ø 50 x 150 och fjädersprint 8 (1 x), Skruvkoppling 48 mm (2 x), Stödspindel TR 60 x 9 bak (1 x), Spindel TR 50 x 8 fram (1 x), x Formfäste (1 x). 660 Lyftpunkt ➁ 55 Detalj x ø 26 ø 51 Lyftpunkt ➀ y x40 = Detalj y Formfästet kan genom skruvning justeras med 1 cm intervall. ø min max Stödspindel komplett TR 60 x 9 / 43 art nr bult Ø 50 x 150, förz art nr: fjädersprint 8 DIN förz art nr: Formfäste Art nr: Kantmutter, förz Art nr: Justermutter art nr: Spindelfot art nr: Lyftpunkt Tillåten bärförmåga Stödspindel komplett TR 60 x 9 / 43 art nr ➀ : 1200 kg per koppling Tillbehör: ➁ : 700 kg per koppling Nyckel SW 80 för SB 3, vid 15 lutningsvinkel för upphängning. 33

36 Vikt i kg Art nr Stödspindel TR 60 x 9 / 43 28, För SB-A och SB-B, nyckelvidd SW SW Anslutning SB-A, B, C - TRIO, DOMINO 9, st per ankarpunkt 117 ø B Kantmutter 50 Tillbehör: Bult Ø 19 x 165, förz 0, (1 st per ankarpunkt) Varioklämma SB-A, B, C 1, För anslutning av Vario stålreglar SRZ U 100 resp U 120 till SB A, B, C Kilposition SRZ U Tillbehör: Kil K, förz 0, (1 st per Varioklämma) Kilposition SRZ U Länkrulle SB-A, B 28, för förflyttning av stödbockar SB-A0, A, B Bärförmåga 1,2 ton 34

37 Stödbockar SB 1, SB 2 och tillbehör Vikt i kg Art nr Stödbock SB 1 143, Komplett med: Skruvkoppling 48 mm (2 x), Spindel TR 48 x 10 (1 x), med Virvelmutter TR 48 x 10 (2 x) och fotplatta ø 32 Spindel bak art nr 1 spindel PD 8 L = 1160 / 800, förz virvelmuttrar PD fotplatta PD bult Ø 16 x 65 / 86, förz fjädersprint 4/1, förz Spindel fram komplett spindel L = 400, förz virvelmutter PD fotplatta PD bult Ø 16 x 65 / 86, förz fjädersprint 4/1, förz spännhylsa 8 x Lyftpunkt Tillåten bärförmåga: 1500 kg vid 15 lutningsvinkel för upphängning (GT 24) 45 TR 48 x 10 ø ø Skruvkoppling 48 mm min 145 max 305 min 145 max 510 Stödbock SB 2 360, Komplett med: Skruvkoppling 48 mm (3 x), Spindel TR 60 x 9 (1 x), med 120 Sexkantmutter TR 60 x 9 (2 x). Skruvkoppling 48 mm art nr Spindel bak komplett sexkantmuttrar TR 60 x Spindel fram komplett enskilda detaljer se SB (GT 24) 1184 (GT 24) SW (GT 24) TR 60 x min 85 max min 170 max 360 Tillbehör: Nyckel SW 80 för SB 3,

38 Vikt i kg Art nr Anslutningsskena SB-1, 2 TRIO, DOMINO 49, För enkelsidig formsättning med stödbockar SB 1 och ø ø 35 min 1270 max 1650 Lyftpunkt Tillåten bärförmåga: 1000 kg vid 15 lutningsvinkel för upphängning. Tillbehör: Bult Ø 19 x 165, förz (2 x) 0, Fästklammer för SB (2 x) 2, Bult Ø 19 x 165, förz 0, Ø 19 x 165 ø För formelement med 12 cm bygghöjd. Fästklammer för SB, förz 2, För snabb fastsättning av stödbockar SB och SB på stålreglar SRZ profil U 100, U 120 och U 140. M (U100) 162 (U120) 172 (U140) Nyckelvidd SW 22 36

39 6 Stödbockar SB-L (lätt) Vikt i kg Art nr SB-L ankarkonsol 11, Komplett med: Bult Ø 20 x 140 och fjädersprint 4/1 ø ø 20 x 140 FS 4/1 Tillbehör: Centreringsbricka TRB 20, förz (4x) 0, Sexkantskruv ISO 4014 M 20 x , förz (2x) 0, Sexkantmutter ISO 4032 M 20-8, förz (2x) 0, Stålregel SRZ , Profil U100 W y =82,4cm 3 I y =412cm 4 60 ø 6 ø 9 52 Detalj regelände x 60 = SB-L Dragstag L = 740 mm 5, ø 21 Höglastspindel SLS 140 / , För tunga laster speciellt vid brobygge. Tillåten belastning: 70 kn Gäller i förbindelse med SRZ U 100. (Se detalj) sexkantmutter ISO 4032 M 20-8, förz art nr Detalj SRZ sexkantskruv ISO 4014 M 20 x , förz art nr x centreringsbrickor TRB 20, förz art nr min max ø ø 89 Fotplatta-2 för RS 1000 / 1400, förz 4, Komplett med: Bultar Ø 20 x 140 och fjädersprint 4/1 (2 x) ø 20x ø ø 21 37

40 Förankring DW 15 Vikt i kg Art nr Förankringsbygel DW 15 2, Kan ej svetsas! Följ tillståndet! 230 Tillåten belastning enligt DIN 18216: 2 x 90 kn beroende av betonghållfasthet och inbyggnadsdjup DW R Skarvmutter DW 15, SW 30 / 108, förz 0, Kan ej svetsas! För koppling av DW 15. SW DW Tillåten belastning enligt DIN 18216: 2 x 90 kn Formstag DW 15 speciallängd 1,44/m Följ tillståndet! L Kapkostnad formstag DW Gängplatta 15 0, Till. belastning se produktinformation. 60 ø 6 50 ø ø 60 ø 27 ø 80 DW 15 Vingmutter DW 15, förz 0, Tillåten belastning enligt DIN 18216: 2 x 90 kn SW 27 DW 15 Dubbelstagsaxel DSW 7, Tillåten belastning: 2 x 90 kn ø 20 Expander DW 15 0, Se användningsinstruktion. 70 Expander HB DW 15 0, Se användningsinstruktion

41 Förankring DW 20 Vikt i kg Art nr Formstag DW 20 L = 0,50m 1, Formstag DW 20 L = 1,00m 2, Formstag DW 20 speciallängd 2,56/m Kan ej svetsas! Följ tillståndet! 500 bzw. L Tillåten belastning enligt DIN 18216: 150 kn Kapkostnad formstag DW Gängplatta 20 0, Till. belastning se produktinformation. 65 ø 6 ø 32 ø DW20 60 DW 20 Sexkantsmutter DW 20, SW 36/60 0, Kan svetsas! Skarvmutter DW 20, SW 36/110 0, Kan svetsas! För koppling av DW 20. SW 36 DW 20 Tillåten belastning enligt DIN 18216: 150 kn Vingmutter DW 20, förz 0, SW 36 ø Tillåten belastning enligt DIN 18216: 150 kn Tryckplatta DW 20, 120 x 120 x 20 2, Tillåten belastning enligt DIN 18216: 150 kn ø 26 39

42 Förankring DW 26 Vikt i kg Art nr Formstag DW 26 L = 0,50m 2, Formstag DW 26 L = 1,00m 4, Formstag DW 26 speciallängd 4,48/m Kan ej svetsas! Följ tillståndet! 500 bzw. L Kapkostnad formstag DW Gängplatta 26 1, Till. belastning se produktinformation. 70 ø DW 26 Skarvmutter DW 26, SW 46 / 150 1, Kan svetsas! För koppling av DW 26. SW Tillåten belastning enligt DIN 18216: 250 kn DW Skarvmutter DW 26, SW 46 / 80 0, Kan svetsas! SW 46 Tillåten belastning enligt DIN 18216: 250 kn DW Styrplatta L SB DW 26 9, För förankring av stödbockar med DW 20 resp DW 26. Enkel losstagning av lasten med 4 st skruvar M 30. Får endast användas i förbindelse med spännprofil 55 eller 235. Före formsättningen måste skruvarna vridas till arbetsläge Med DW 20 vingmutter DW 20, förz skarvmutter DW 26, SW 46 SW 46 ø Med DW 26 skarvmutter DW 26, SW 46 Tillåten belastning av styrplatta L enligt DIN 18216: 250 kn Följ tillåten belastning av spännstålet! 40

43 Vikt i kg Art nr Styrplatta SB DW 26 8, För förankring av SB-A0, A, B och SB 1, ø spännprofil 55 eller 235 Tillåten belastning enligt DIN 18216: 250 kn Kopplingsmutter M 30 / DW 26, förz 2, SW ,5 30 DW26 M30 5 Tillåten belastning enligt DIN 18216: 250 kn Dragstag 100 M 30 med mutter 5, Dragstag 135 M 30 med mutter 6, Kvalitet: 10.9 SW 46 SW 22 M Till SB 2 L = 1000 Till SB-A, B L = 1350 Tillåten belastning enligt DIN 18216: 250 kn Spännprofil U140, L=0,55m 9, Spännprofil U140, L=2,35m 39, För förankring med DW 20 och DW Tillbehör: Styrplatta L SB DW 26 eller 9, Styrplatta SB DW 26 8,

44 Tillbehör för förankring Vikt i kg Art nr V-ankarfäste För inbyggnad av SB-ankare i 45 lutning. V-ankarfäste DW 15 0, V-ankarfäste DW 20 0, V-ankarfäste DW 26 0, Montagekon DW Syntetmaterial för inbyggnad av SB-ankare DW 15 (röd) 0, DW 20 (gul) 0, DW 26 (vit) 0, SW DW 15/20/26 V-ankarfäste 90 distansrör grov formstag DW 15/20/26 Nyckelvidd SW 70. gängplatta DW 15/20/26 Distansrör 32, L = 3,00 m 1, Distansrör av syntetmaterial för insats av spännstål DW 15. L ø 47 ø 42 ø 37 ø 32 Distansrör 42, L = 3,00 m 1, Distansrör av syntetmaterial för insats av spännstål DW 20 och 26. L 42

45 Verktyg och tillbehör Vikt i kg Art nr Nyckel SW 80 3, För omställning av stödspindlar TR 60/9 på stödbockar SB Nyckel SW 70 2, För bortskruvning av försättskopplingen DW. Nyckel SW 46 0, För borttagning av styrplatta L. och kopplingsmutter M30/DW26. SW 80 L = 645 SW 70 L = 570 SW 46 L = 380 Dragstagsnyckel 20/26 2, För bortskruvning av dragankare DW 20 och DW Skruvkoppling AK 48, förz 0, Med isvetsad bult M 20 x 32. Nyckelvidd SW 30 resp 19 Rörkoppling DK 48/48 ledad, förz 1, Nyckelvidd SW 19 Ställningsrör stål Ø 48,3x3,2 L = 1,0m 3, L = 2,0m 7, L = 3,0m 10, L = 4,0m 14, L = 5,0m 17, L = 6,0m 21, Speciallängd 3,55/löpmeter Kapningskostnad för ställningsrör

46 Vikt i kg Art nr Upphängningshuvud SB 28, För horisontell användning av stödbockar som klätterkonsoler Detalj SB-A0, A, B SW36 M24x Tillbehör: Stödbocksadapter SB-A0, A, B 5, Klätterkona 2 M36/DW26 3, Upphängningsring 2-26, verz. 1, Sexkantskruv ISO 4014 M36x , Formstag DW26 speciallängd 4,48/m Kapkostnad formstag DW Gängplatta 26 1, Stödbocksadapter SB-A0, A, B 5, För infästning av upphängningshuvud SB på stödbock SB-A0, A eller B. Komplett med: Bult ISO 4014 M24x (2x) och Mutter ISO 7042 M24-10 (2x)

47 45

48 46

49 47
