MULTIFLEX Den flexibla valvformen

Transkript

1 MULTIFLEX Den flexibla valvformen

2 Utgåva 10/2008 PERI GmbH Formwork Scaffolding Engineering P.O. Box Weissenhorn Germany Tel +49 (0) Fax +49 (0) Viktig information: Då våra produkter används skall i första hand de lokala arbetarskyddsbestämmelserna följas. Bilderna i denna broschyr har tagits på arbetsplatser under olika faser av arbetsförloppet. Härigenom kan säkerhets- och formsättningsdetaljer inte alltid betraktas som fullt utbyggda och slutgiltiga. Såväl säkerhetsföreskrifter som uppgifter om maxbelastningar måste följas noggrant. Ändringar och avvikelser måste åtföljas av statiska beräkningar. Tekniska ändringar, vilka görs för att förbättra produkten, förbehålls.

3 Innehåll 4 varianter på ekonomiskt lönsam formning 2 Den flexibla valvformen 4 För alla planlösningar och höjder 6 PERI formbalkar GT 24, VT 20 8 PERI valvstämp, MULTIPROP, PEP 10 Beräkningsexempel för valvform 12 Formsättning 14 Formrivning 16 Tidig formrivning, understödning av plattbärlag, rassäkring 18 Balkform UZ 19 Valvavstängare 20 Beräkningstabeller för valvstämp, ytform, balk GT 24, VT Programdel 30 PERI internationellt 44 1

4 PERI MULTIFLEX Ekonomisk formning 4 varianter 1. Bockryggar: VT 20 Ströbalkar: VT Ströbalkar Bockryggar ,50 2,50 2. Bockryggar: GT 24 Ströbalkar: VT ,15 1,15 1,15 2,50 2,50 3. Bockryggar: GT 24 Ströbalkar: GT ,00 1,00 1,00 2,88 2,88 4. Bockryggar: 2 x GT 24 Ströbalkar: GT ,80 1,80 2,88 2,88 2

5 Lagerhållning och hantering förenklas med bockryggar och ströbalkar av samma typ. Många stämp och enskilda delar samt hög formvikt förorsakar långa formningstider. Delar/m 2 kg/m 2 Stämp/m 2 2,77 37,8 0,44 Materialmässigt den mest ekonomiska lösningen. Med toppstycke 24 kan balken GT 24 understödjas på valfritt ställe och klara en maxlast på 28 kn. Färre stämp, färre delar, kortare formsättningstider. 2,59 36,4 0,35 Lagerhållning och hantering förenklas med bockryggar och ströbalkar av samma typ. Bockrygg och ströbalk utgörs av den långlivade balken GT 24. Detta innebär en investering som varar. Ännu färre delar, ännu kortare formsättningstid. 2,26 32,4 0,35 Lagerhållning och hantering förenklas med bockryggar och ströbalkar av samma typ. Bockrygg och ströbalk utgörs av den långlivade balken GT 24. Detta innebär en investering som varar. Prefererade användningsområden är industribyggen och kraftiga valv i förbindelse med MULTIPROP stämp. Minst antal stämp och delar och därigenom kortast formsättningstid. 2,01 32,0 0,23 Exempel: Valvtjocklek d = 30 cm Facit: Ju färre lösa delar och ju lägre vikt, desto kortare formningstid! 3

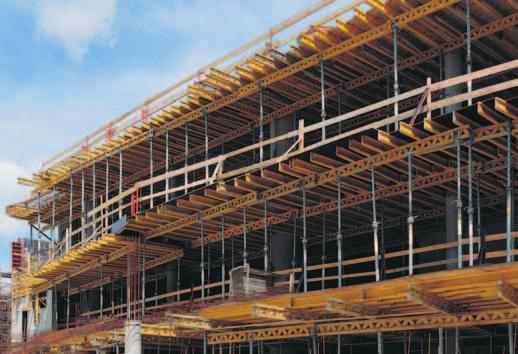

6 PERI MULTIFLEX Den flexibla valvformen PERI MULTIFLEX, den universella valvformen för alla planlösningar och alla höjder. Fackverksbalken GT 24 och enkellivsbalken VT 20 kan användas. Med PERI MULTIFLEX blir formningen ekonomisk och rationell. PERI MULTIFLEX i kontorsbyggnad, med GT 24 som bockrygg och VT 20 som ströbalk. Den universella och hållbara fackverksbalken GT 24 är formstabil och tillåter stora spännvidder för bockryggar, ströbalkar och stämp. Med GT 24 minskar behovet av antalet lösa delar vid formningen och formrivningen. Formbalken VT 20 med helt liv är den ekonomiska lösningen för tunnare valv. Formbalkarna GT 24 och VT 20 används allt efter behov, även i kombination. 4

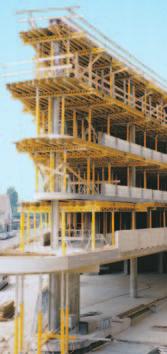

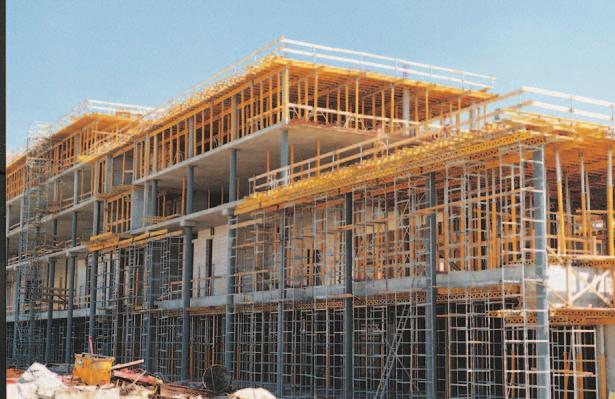

7 Stapeltornet ST 100 är en rationell formställning för byggkonstruktioner. MULTIFLEX på stapeltorn ST 100 Den perfekta kombinationen för kraftigare valv och högre höjder. För att stapeltorn ST 100 ska utnyttjas optimalt, används GT 24 som dubbel bockrygg. Formställningen för MULTIFLEX kan bestå av enskilda stämp eller stämpsystem. Tack vare den höga lastkapaciteten hos GT 24 reduceras antalet stämp väsentligt, vilket ökar kostnadseffektiviteten. I synnerhet i kombination med den lätta och snabbmonterade aluminiumstämpen MULTIPROP. MULTIPROP MP 350 med GT 24 som bockryggar och ströbalkar i valvformen MULTIFLEX. Toppspindeln på ST 100 tar 2 st GT 24 utan att förlora i stabilitet. De 3 skjuttabellerna för PERI MULTIFLEX förenklar planeringen. 5

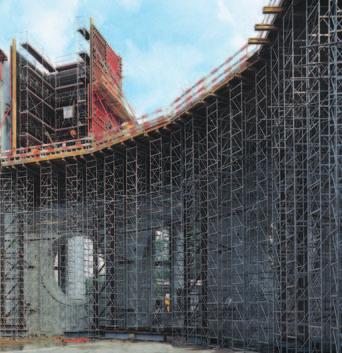

8 PERI MULTIFLEX För alla planlösningar och höjder MULTIFLEX med GT 24 på en rund behållare med diameter 11,60 m och kägelformigt valv. MULTIFLEX är lätt att anpassa tack vare omlottskarvade ströbalkar och bockryggar som kan varieras i riktning. Stapeltorn ST 100 är idealiskt för MULTIFLEX vid höga valvhöjder: lätt montage och hög säkerhet. Uppförande av underjordiskt garage med dubbla GT 24 bockryggar. MULTIPROP stämp har hög lastkapacitet. Resultatet är snabb formning med få delar. 6

9 När formsättningstakten är snabbare än tidsfristen för formrivning. Stapeltorn ST 100 kan förmonteras i liggande position på marken. 7

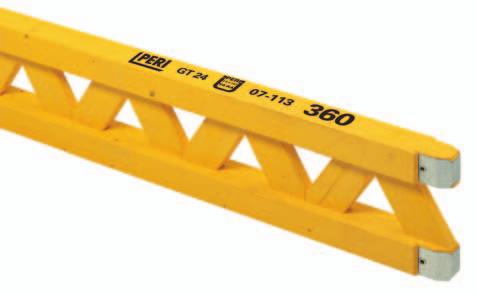

10 PERI formbalkar GT 24 allround-balken Robust konstruktion med 6 x 8 cm kraftig överfläns att spika i. Kontrollmärke Tillverkningsår Produktionsdag Längd i cm (avrundat) Lång hållbarhet tack vare de patenterade knutpunkterna. 240 till. T T = 14,0 kn* till. T Z = 13,0 kn** till. M = 7,0 knm Iy = 8000 cm 4 *T T = tillåten tvärkraft för tryckstag **T Z = tillåten tvärkraft för dragstag Stabilt stötskydd tack vare stålskodda ändar med genomgående rörstift. 80 Stark som väggform Höjder upp till 17,80 m kan formas i ett enda stycke - GT 24 gör detta möjligt. Lätt som valvform GT 24 som formbalk i MULTIFLEX valvform. Rationell i speciallösningar En ekonomisk speciallösning: broform med GT 24 formbalk. 8

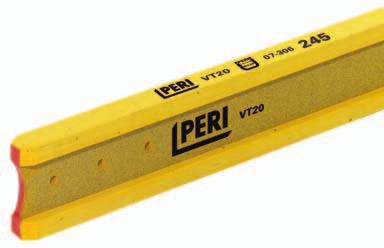

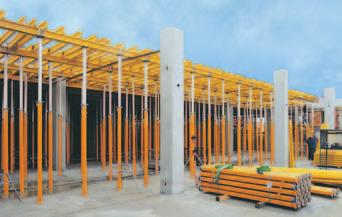

11 VT 20 den kostnadseffektiva livbalken VT 20 är en livbalk med högkromprimerat balkliv. VT-balken är mycket formstabil tack vare hög andel syntetharts. Balken har utvecklats speciellt för valvformar och är en kostnadseffektiv variant för tunnare valv. VT 20 som bockrygg och ströbalk. Den lätta MULTIPROP 480 med hög lastkapacitet som understödning. till. T = 11,0 kn Längd i cm (avrundat) till. M = 5,0 knm Produktionsdag Iy = 4290 cm 4 Tillvekningsår Kontrollmärke Enkel användning Den 4 x 8 cm tjocka överflänsen är bred nog för spikning, även vid plywoodfogar. 40 9

12 PERI Valvstämp MULTIPROP aluminiumstämp Aluminiumstämp MULTIPROP MP kan användas som singelstämp, till formbordsunderrede och stämptorn. MULTIPROP är tillverkad i aluminium och därför mycket lätt. MP 350 med en utdragslängd på 1,95 3,50 m väger bara 19,70 kg. MULTIPROP MP 250, 350, 480 och 625 har synats och godkänts av Deutsches Institut für Bautechnik i Berlin, Nr. Z MULTIPROP är typgodkänd. Detta innebär, att man slipper lägga tid på statiska beräkningar. Tack vare att avståndet på profilerna är detsamma, går det att koppla fast ramarna både på inneroch ytterrören. MP 625 4,30 6,25 m MP 480 2,60 4,85 m Integrerat måttband Noggrann förinställning av stämpen utan tidskrävande mätningar. MP 350 1,95 3,50 m MP 250 1,45 2,50 m Självrengörande gänga Fungerar utan problem även vid stark nedsmutsning. MP 120 0,80 1,20 m Ställmutter 36 mm justeringslängd för varje varv. 10

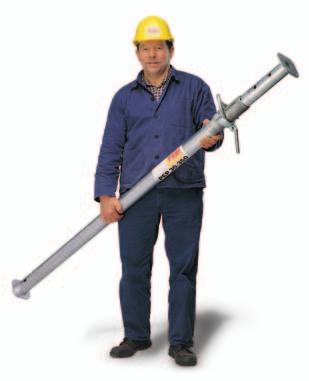

13 PEP PERI EURO PROP Valvstämp PEP 20, PEP 30 stålstämp med stor lyftkapacitet och liten vikt. Slagyta för hammare Lyftkapacitet Tillåtna stämplaster enligt DIN EN 1065: PEP 20 = min. 20,0 kn (max. 35,0 kn) PEP 30 = min. 30,0 kn (max. 40,0 kn) Detta innebär att det behövs färre stämp på byggplatsen. PEP 20, 30 valvstämp är typgodkända. Detta innebär, att man slipper lägga tid på statiska beräkningar. Lång livslängd Alla ytor är varmförzinkade till 100%, vilket garanterar lång hållbarhet. Slagyta för hammare Ställmutterns form anger vridriktningen för lastsänkning. Montage av tillbehör Likadana ändplattor på inner- och ytterrör centrerar toppstyckena. Därigenom kan PEP stämpen utan vidare ställas upp och ned för lättare hantering. PEP , L = 1,96 m 3,50 m väger bara 22,7 kg och tar en last på 31,6 kn fullt utdragen. Detta gör det lätt och enkelt att arbeta med den. 11

14 Stämpavstånd PERI MULTIFLEX Beräkningsexempel för valvform Alltefter vald balkkombination utförs dimensioneringen av MULTIFLEX med hjälp av PERI-tabellerna. Valvtjocklek och valt avstånd mellan ströbalkarna, vilket är beroende av plywoodformatet, resulterar i tillåtna bockryggs- och stämpavstånd. Bockryggsavstånd b b Ströbalksavstånd a a a a c c c Exempel: Valvformens tjocklek: Fri takhöjd: Bockryggar och ströbalkar: Plywoodformat: d = 20 cm h = 2,80 m GT mm, 50 x 250 cm Exempel med tabellskjutsticka GT 24/GT 24 Med valvtjockleken som utgångspunkt bestäms det potentiella ströbalksavståndet med hänsyn till vald ytform (3-skiktsplatta 21 mm). Tack vare förval av tillåtet stämpavstånd, möjligt bockryggsavstånd och aktuell stämplast kan användaren, med hänsyn till existerande balklängder, byggnadsgeometri och stämpens lastkapacitet, planera och nyttja PERI MULTIFLEX optimalt. PERI tabellen tar därvid hänsyn till GT 24:s 30 cm knutpunktsraster. Därigenom kan mellanstämp ställas utan inmätning. Valvtjocklek d [m] Belastning q [kn/m 2 ] Tillåtet bockryggsavstånd b [m] Aktuell stämplast F [kn] Ströbalksavstånd a [m] Stämpavstånd c [m] 0,60 0,90 1,20 1,50 1,80 2,10 2,40 3,08 13,1 3,08 19,7 3,08 26,2 2, , , , ,20 7,1 0,75 0,625 0,50 3,27 13,9 3,27 20,9 3,27 27,8 2, , , , ,53 15,0 3,53 22,6 3, , , , ,32 28 Belastning: enligt DIN 4421 nedböjning: begränsad till l/500 Bockryggsstöd: i balkknutpunkt Beräkningsbasis är en treskiktsplatta 21 mm med E=7500 N/mm 2 (genomfuktad) tillåtet B =6,5 N/mm 2 (genomfuktad). 12

15 1. Ströbalksavstånd a Stöd för ytform Ströbalksavståndet bestäms av valvtjocklek och vilken typ och storlek av ytform som används. 0,625 0,625 0,625 Valt ströbalksavstånd a: 0,625 m 2. Bockryggsavstånd b Stöd för ströbalkar Max. tillåten spännvidd för ströbalkar enl. tabell: 3,27 m, Valt bockryggsavstånd: 3,00 m (beroende på rummets geometri) 3,00 Valt bockryggsavstånd b: 3,00 m 3. Stämpavstånd c Stöd för bockryggar Vid användning av toppstycke 24 kan GT 24 understödjas varsomhelst. Maxlasten på 28 kn är därvid garanterad. Valt stämpavstånd c: 1,20 m 1,20 1,20 1,20 1,20 4. Stämplast Stämplasten avläses i tabellen. I detta fall 27,8 kn. Genom att vi valde bockryggsavståndet b = 3,00 m, får vi följande stämplast: Välj nu en lämplig valvstämp (PEP, MULTIPROP). Välj: PEP eller PEP F v = 27,8 kn x 3,00 m = 25,5 kn 3,27 m Stämplast F v : 25,5 kn 13

16 PERI MULTIFLEX Formsättning 1 2 Vrid stämpen så att G- hakarna kan användas. 40 mm Sätt toppstycken med snäpplås på stämpen och säkra. Toppstycken utan snäpplås säkras med bult och fjädersprint: Alternativ till toppstycke: Sänktopp 20/24 för lätt sänkning. Ställ stämpen med toppstycke på ett jämnt och stadigt underlag. Säkra med trebensstöd (montagestöd). Horisontala krafter som uppkommer vid formningen kan endast tas upp vid stämphöjder upp till ca 3 m:s höjd. 2a 2b Formhöjd > 3,0 m med MULTIPROP stämp: Sträva av med ram MRK (montagestöd). Ytterligare information se typprovning och montage- och användningsföreskrifter MULTIPROP. Formhöjd > 3,0 m med stålstämp t.ex. PERI PEP: diagonal avsträvning måste monteras. 14

17 3 4 VT 20 VT 20 min. 15 min. 15 VT 20 VT 20 min. 15 min. 15 min. 15 x Stämpavstånd c Bockryggsavstånd b Placera ut stämpen med toppstycke. Sänk ned bockryggen i toppstyckena med hjälp av montagegaffel. Ett toppstycke kan ta en eller två balkar utan tipprisk. Lägg ströbalkarna på plats med hjälp av montagegaffel. Rikta in ströbalkarna så att skarven på plywoodskivorna hela tiden hamnar på en eller ett par ströbalkar. Omlottskarv: VT 20 minst 15 cm på bägge sidor, GT 24 minst 16,3 cm på bägge sidor. 5 6 c Fallrisk! Vidta säkerhetsåtgärder enligt gällande föreskrifter före formningen! Säkra ströbalkarna mot tippning. Lägg ut plywoodskivorna och spika fast dem. Väg av formen och bestryk plywooden med PERI BIO Clean. Obs. halkrisk! Montera mittstämp med toppstycke på ströbalken, stämpavstånd c. Ställ in längden. Tipprisk! Avled lastpåverkan på ett säkert sätt! *se säkerhetsföreskrifterna Allmänna instruktioner Valvformen MULTIFLEX kan belastas nu. Ställ i ordning pallar på uppställningsytan för formrivningen. 15

18 4 PERI MULTIFLEX Avformning 1 2 Iaktta föreskriven härdningstidtid före avformning! Demontera mittstämpen och stapla dem på pallar. Behåll toppstyckena på för tvärtransport! Sänk ned alla stämp med gaffeltoppstycke ca. 4 cm*. Påbörja sänkning och borttagande av stämp mitt på valvet, om stämpavståndet är stort. 4 5 Ta bort plywoodskivorna och de resterande ströbalkarna och stapla på pallar. Stapla plywoodskivorna exakt på varandra, så att kanterna kan rengöras utan problem. Demontera bockryggarna och stapla dem på pallar. *Iaktta föreskriven stämplast! Om inte formen rivs, kan stämpen bli överlastade, när ytterligare ett valv ska gjutas ovanpå. 16

19 2a 3 4 Alternativ till bild 2 Sänk sänkhuvudet med ett hammarslag = 4 cm. Före nästa formsättning dras sänkhuvudet ut igen och kilas fast. Tippa ströbalkarna underifrån med montagegaffel, demontera och stapla dem på pallar. Rör dock inte ströbalkarna under skarven på plywoodskivorna. 6 7 Demontera stämpen med gaffeltoppstycke och stapla dem på pallar. Behåll toppstyckena på för tvärtransport! Bestryk kanterna på plywoodskivorna med PERI BIO Clean före varje formning. Det skyddar plattorna och underlättar formning och avformning. 17

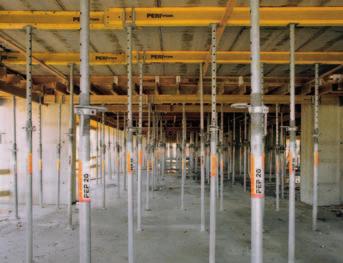

20 PERI MULTIFLEX Tidig formrivning, understödning av plattbärlag, rassäkring Understödning av plattbärlag Även prefabricerade plattbärlag kan understödjas med MULTIFLEX. Det behövs då bara bockryggar med stämp och tillbehör. Avståndet mellan bockryggarna (stödet för plattorna) anges av plattleverantören. Dimensioneringen görs med hjälp av PERI tabeller. PERI VT 20 balkar och PEP 20 stämp som understödning av plattbärlag. PERI stolpar för skyddsräcke Enkel montering: skruva fast skyddsräckesstolparna och lägg i bräderna. Tidig avformning med hjälpstämp Montera hjälpstämp om formen ska rivas tidigare. Då frigörs formsättningsmaterialet snabbare och kan användas på nästa ställe. Avformning: Allt efter statiska beräkningar måste hjälpstämpen först ställas mitt i rummet (vid behov även därutöver). Själva rivningen utförs sedan som vanligt. Således behövs det bara några extra stämp och formskivor. Skyddsräckesstolparna kan monteras på valvformar och färdiggjutna byggdelar, 42 cm justeringsutrymme. Avformat valv med hjälpstämp. 18

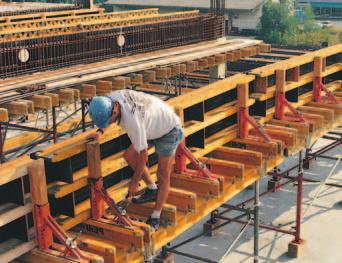

21 Balkform UZ PERI balkform UZ, är lösningen för formar med större tvärsektioner. Med balkvinkel UZ 40 och låsskena UZ formsätts balkar med höjd upp till 80 cm utan genomgående formstag. Vid högre höjd behövs det ett formstag upptill. Låsskenan håller stadigt fast de bägge balkvinklarna. För extra breda balkar går det att koppla ihop låsskenorna. Maximal balkbredd vid 10 cm formtjocklek: 1 x UZ-låsskena 80 = 45 cm 2 x UZ-låsskena 80 = 135 cm 1 x UZ-låsskena 129 = 95 cm PERI UZ på formbord vid bygget av ett parkeringshus. Den mycket stadiga kopplingen mellan låsskena och balkvinkel UZ 40 tillåter stora c/c-avstånd. Utdrag ur PERI tabellebok. Tillåten påverkansbredd [m] för balkform UZ. d = valvtjocklek h = balkhöjd Valvtjocklek d [m] 0 0,20 0,25 0,30 0,35 Balkhöjd h [m] 0,30 0,40 0,50 0,60 0,70 0,80 4,00 3,50 3,00 2,75 2,25 1,65 3,65 2,85 2,50 1,80 1,35 1,05 3,45 2,70 2,25 1,65 1,25 0,95 3,30 2,40 2,00 1,50 1,15 0,90 3,20 2,15 1,75 1,35 1,05 0,80 d h 19

22 PERI MULTIFLEX Valvavstängare PERI byggplatsutrustningar innehåller systemlösningar för valvavstängare. De kan användas universellt och återanvändas. Det gör att de är extremt lönsamma. Väggkantskonsol-2 För utkragning upp till 45 cm vid max. 30 cm valvtjocklek. Utkragningen kan ställas in exakt med hjälp av justermuttern. Skyddsräckesstolpe HSGP Art.-nr Räckeshöjd = 1,05 m max. 45 cm max. 30 cm Tillåtna avstånd [m] beroende på valvtjocklek och utkragning. Valvtjocklek d [m] 0,20 Utkragning f [m] 0,10 0,20 0,30 0,40 0,45 2,50 2,50 2,50 1,85 1,60 Avstängarhylsa DW 15 Art.-nr ,30 1,00 1,00 1,00 1,00 1,00 Väggkantskonsol-2 tillåter även valvavstängare i ens med väggen. HANDSET skyddsräckesstolpe ger ett säkert sidoskydd. Avstängarskena 105 För valvavstängare i linje med väggen upp till 50 cm valvtjocklek. Avstängarskena 105 riktas parallellt mot väggens yttre yta med hjälp av justerspindeln. max. 50 cm Tillåtna avstånd [m] beroende på valvtjocklek. Valvtjocklek d [m] Med hänsyn tagen till tilläggslast på skyddsräckesstolpen. Utan hänsyn tagen till tilläggslast på skyddsräckesstolpen. 0,20 0,30 0,40 0,50 1,45 1,10 0,90 0,80 3,00 1,60 1,20 1,00 max. 14 cm 20

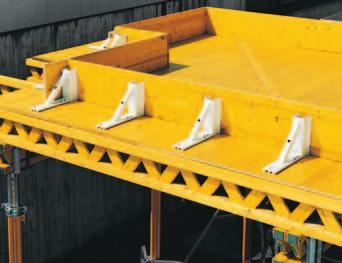

23 Avstängarvinkel AW lösningen för lätta balkformar och valvkanter upp till 40 cm tjocka. Avstängarvinkeln kan spikas fast på träbalkar eller direkt på plywoodskivor. Riktningen på de förborrade spikhålen garanterar maximal bärighet. Spikhålen tillåter fastsättning i varierad riktning, både på balken i längdriktning och på plywooden, vinkelrätt mot balken. Avstängarvinkel för avstängare vid upp till 40 cm tjocka valv. Även på SKYDECK kan avstängarvinkeln spikas direkt på plywoodskivan; riktningen spelar ingen roll. Tillåtet avstånd [m] för avstängarvinkel AW beroende på valvtjocklek, balkhöjd och fastsättningsmetod. Säkert skyddsräcke med skyddsräckesstolpen AW, höjd 1,40 m. Valvtjocklek d [m] 0,20 0,25 0,30 0,35 0,40 Fastspikad på ply 21 mm Fastspikad på balk eller regel Fastklämd med AW klämma 2,50 2,50 2,50 2,50 2,50 2,50 1,50 2,50 2,50 0,90 1,60 2,50 0,60 1,05 2,50 d 21

24 Valvstämp PEP 20 Tillåten stämplast [kn] enligt typprovning Utdragslängd [m] PEP 20 N 260* L = 1,51 2,60 m Ytterrör nedtill Innerrör nedtill PEP PEP 20 N 300* L = 1,71 3,00 m Ytterrör nedtill Innerrör nedtill PEP PEP 20 N 350* L = 1,96 3,50 m Ytterrör nedtill Innerrör nedtill PEP PEP 20 G 410* L = 2,21 4,00 m Ytterrör nedtill Innerrör nedtill PEP L = 2,71 5,00 Ytterrör nedtill 1,60 35,0 35,0 1,70 35,0 35,0 1,80 35,0 35,0 35,0 35,0 1,90 35,0 35,0 35,0 35,0 2,00 33,5 35,0 35,0 35,0 35,0 35,0 2,10 31,9 35,0 32,2 35,0 35,0 35,0 2,20 30,9 35,0 30,5 35,0 35,0 35,0 2,30 29,8 35,0 29,0 35,0 35,0 35,0 35,0 35,0 2,40 28,6 35,0 27,8 35,0 35,0 35,0 35,0 35,0 2,50 27,1 32,9 26,9 35,0 35,0 35,0 35,0 35,0 2,60 24,8 29,4 26,1 35,0 33,8 35,0 35,0 35,0 2,70 24,9 31,7 32,4 35,0 35,0 35,0 2,80 23,3 28,5 31,2 35,0 35,0 35,0 35,0 35,0 2,90 21,6 25,7 30,2 35,0 35,0 35,0 35,0 35,0 3,00 20,0 23,2 29,2 35,0 35,0 35,0 35,0 35,0 3,10 27,5 34,6 33,6 35,0 35,0 35,0 3,20 25,7 31,5 32,5 35,0 35,0 35,0 3,30 24,1 28,8 31,2 35,0 35,0 35,0 3,40 22,4 26,4 29,6 35,0 35,0 35,0 3,50 20,7 24,1 27,8 33,9 35,0 35,0 3,60 26,1 31,2 35,0 35,0 3,70 24,5 28,9 35,0 35,0 3,80 23,0 26,8 35,0 35,0 3,90 21,6 24,8 35,0 35,0 4,00 20,1 22,8 34,2 35,0 4,10 32,3 35,0 4,20 30,6 35,0 4,30 28,9 34,0 4,40 27,4 31,9 4,50 26,0 29,9 4,60 24,6 28,1 4,70 23,4 26,4 4,80 22,1 24,9 4,90 20,9 23,4 5,00 20,0 21,8 Innerrör nedtill Alla PEP 20 stämp motsvarar klass D enligt DIN EN 1065; detta innebär att tillåten stämplast för samtliga utdragslängder är minst 20 kn. Vid användning av PERI formbord erfordras PEP 20 stämp vars tillåtna belastning är minst 30 kn över hela formbordsytan. Detta beroende på inspänningen av formbordstopparna t.ex. UNIPORTAL. *Användning av PEP-stämp typ N och G med innerröret nedtill är endast tillämpbart vid PERI formbord och SKYDECK. 22

25 PEP 30 Tillåten stämplast [kn] enligt typprovning Utdragslängd [m] PEP L = 0,96 1,50 m Ytterrör nedtill Innerrör nedtill PEP L = 1,46 2,50 m Ytterrör nedtill Innerrör nedtill PEP PEP 30 G 300* L = 1,71 3,00 m Ytterrör nedtill Innerrör nedtill PEP PEP 30 G 350* L = 1,96 3,50 m Ytterrör nedtill Innerrör nedtill PEP L = 2,21 4,00 m Ytterrör nedtill 1,00 35,0 35,0 1,10 35,0 35,0 1,20 35,0 35,0 1,30 34,9 35,0 1,40 34,2 35,0 1,50 33,5 35,0 40,0 40,0 1,60 40,0 40,0 1,70 40,0 40,0 1,80 40,0 40,0 40,0 40,0 1,90 38,5 40,0 40,0 40,0 2,00 36,8 40,0 40,0 40,0 40,0 40,0 2,10 35,3 40,0 40,0 40,0 40,0 40,0 2,20 34,4 40,0 40,0 40,0 40,0 40,0 2,30 33,3 40,0 40,0 40,0 40,0 40,0 40,0 40,0 2,40 32,1 37,6 40,0 40,0 40,0 40,0 40,0 40,0 2,50 30,1 34,8 39,9 40,0 40,0 40,0 40,0 40,0 2,60 38,8 40,0 40,0 40,0 40,0 40,0 2,70 37,4 40,0 40,0 40,0 40,0 40,0 2,80 35,8 40,0 40,0 40,0 40,0 40,0 2,90 33,2 37,2 40,0 40,0 40,0 40,0 3,00 30,4 33,8 40,0 40,0 40,0 40,0 3,10 40,0 40,0 40,0 40,0 3,20 37,6 40,0 40,0 40,0 3,30 35,0 37,6 40,0 40,0 3,40 32,3 34,6 40,0 40,0 3,50 30,0 31,6 40,0 40,0 3,60 40,0 40,0 3,70 40,0 40,0 3,80 37,4 40,0 3,90 34,8 37,0 4,00 32,2 33,9 Innerrör nedtill Alla PEP 30 stämp motsvarar klass E enligt DIN EN 1065; detta innebär att tillåten stämplast för samtliga utdragslängder är minst 30 kn. Vid användningen av PERI formbord erfordras PEP 30 stämp vars tillåtna belastning är minst 40 kn (PEP = 35 kn) över hela formbordsytan. Detta beroende på inspänningen av formbordstopparna t.ex. UNIPORTAL. *Användning av PEP-stämp typ N och G med innerröret nedtill är endast tillämpbart vid PERI formbord och SKYDECK. 23

26 Valvstämp MULTIPROP 250, 350, 480, 625 Tillåten stämplast [kn] enligt typprovning MP 250 l = 1,45 2,50 m MP 350 l = 1,95 3,50 m MP 480 l = 2,60 4,80 m MP 625 l = 4,30 6,25 m Utdragslängd [m] Ytterrör nedtill Innerrör nedtill Ytterrör nedtill Innerrör nedtill Ytterrör nedtill Innerrör nedtill Ytterrör nedtill Innerrör nedtill 1,45 73,3 76,2 1,50 73,3 76,2 1,60 73,3 76,2 1,70 73,3 76,2 1,80 71,7 76,2 1,90 68,6 76,2 1,95 67,0 76,2 88,3 87,4 2,00 65,4 76,2 88,3 87,4 2,10 63,8 74,6 83,0 87,4 2,20 62,2 73,0 77,7 87,4 2,30 61,1 70,5 72,9 86,6 2,40 60,6 67,0 68,6 85,1 2,50 60,0 63,6 64,4 83,5 2,60 61,9 80,7 85,9 71,4 2,70 59,3 77,8 81,2 71,1 2,80 57,5 74,9 76,5 70,8 2,90 55,7 71,9 71,8 70,4 3,00 54,3 68,3 67,1 70,1 3,10 52,9 64,6 63,0 69,4 3,20 51,4 60,0 58,9 68,6 3,30 49,8 55,4 54,8 67,9 3,40 46,4 50,3 52,5 66,2 3,50 42,9 45,1 50,2 64,5 3,60 47,9 62,8 3,70 46,0 58,6 3,80 44,2 54,4 3,90 42,3 50,2 4,00 40,4 46,9 4,10 38,5 43,7 4,20 36,6 40,4 4,30 34,8 38,2 56,2 44,6 4,40 32,9 36,0 54,7 44,6 4,50 31,1 33,7 53,1 44,6 4,60 29,3 31,5 50,9 43,8 4,70 27,4 29,3 48,8 43,0 4,80 25,6 27,1 46,4 42,1 4,90 43,8 41,2 5,00 41,2 40,3 5,10 38,6 38,8 5,20 MULTIPROP stämp kan alltefter tillåten belastning indelas i följande klasser: 36,1 37,3 5,30 33,8 35,9 MP 250 Klass T 25 MP 480 Klass D 45 5,40 31,9 34,5 MP 350 Klass R 35 MP 625 Klass D 60 5,50 29,9 33,1 Observera: 5,60 28,4 31,6 För lossning av laster > 60 kn rekommenderar vi användning av mutternyckel 5,70 26,9 30,1 HD, art.-nr ,80 25,5 28,6 5,90 Vid användning av PERI formbord erfordras MULTIPROP stämp MP 350 med tilllåten belastning minst 56 kn eller MP 480 med tillåten belastning minst 36 kn 23,1 25,4 24,3 27,0 6,00 6,10 över hela formbordsytan. Detta beroende på inspånningen av formbordstopparna 22,0 24,1 6,20 t.ex. UNIPORTAL. 20,9 22,8 6,25 20,4 22,1 24

27 Plywood 21 mm E-modul och tillåten spänning fastställs utifrån kvalitet och fuktkvot hos plywooden. (Se Översikt, statiska värden) max. nedböjning max. moment (gäller för minst 3 fack) 0,0068 q L 4 f = E I M = 0,1071 q L 2 L L L L L L L f f E = 3000 N/mm 2 E = 4000 N/mm 2 E = 5000 N/mm 2 E = 6000 N/mm 2 E = 7000 N/mm 2 E = 8000 N/mm 2 10,7 8,0 6,4 5,3 4,6 4,0 75 cm 70 cm 65 cm 60 cm 55 cm 50 cm 45 cm = 5 N/mm 2 = 7 N/mm 2 = 9 N/mm 2 = 11 N/mm 2 = 13 N/mm 2 9,3 7,0 5,6 4,7 4,0 3,5 8,0 6,0 4,8 4,0 3,4 3,0 6,7 5,0 4,0 3,3 2,9 2,5 5,3 4,0 3,2 2,7 2,3 2,0 4,0 3,0 2,4 2,0 1,7 1,5 STÄMPAVSTÅND L 40 cm 35 cm Nedböjning f [mm] 2,7 2,0 1,6 1,3 1,1 1,0 1,3 1,0 0,8 0,7 0,6 0,5 0,0 0,0 0,0 0,0 0,0 0,0 30 cm 25 cm Väggform Formtryck q [kn/m 2 ] Valvform Valvtjocklek d [cm] 25

28 MULTIFLEX Balk GT 24 som bockrygg och ströbalk Valvtjocklek [m] Belastning q* [kn/m 2 ] Ströbalksavstånd a [m] 0,10 0,12 0,14 0,16 0,18 0,20 4,5 5,0 5,5 6,1 6,6 7,1 0,75 0,625 0,50 0,75 0,625 0,50 0,75 0,625 0,50 0,75 0,625 0,50 0,75 0,625 0,50 0,75 0,625 0,50 Stämpavstånd c [m] 0,60 0,90 1,20 1,50 1,80 2,10 2,40 3,79 4,03 4,34 3,60 3,82 4,12 3,44 3,65 3,93 3,30 3,51 3,78 3,18 3,38 3,64 3,08 3,27 3,53 10,2 10,9 11,7 10,8 11,5 12,4 11,4 12,1 13,1 12,0 12,7 13,7 12,6 13,4 14,4 13,1 13,9 15,0 3,79 4,03 4,34 3,60 3,82 4,12 3,44 3,65 3,93 3,30 3,51 3,78 3,18 3,38 3,64 3,08 3,27 3,53 15,4 16,3 17,6 16,3 17,3 18,6 17,1 18,2 19,6 18,0 19,1 20,6 18,9 20,0 21,6 19,7 20,9 22,5 3,79 4,03 4,34 3,60 3,82 4,12 3,44 3,65 3,93 3,30 3,51 3,78 3,18 3,38 3,55 3,08 3,27 3,29 20,5 21,8 23,5 21,7 23,0 24,8 22,8 24,3 26,1 24,0 25,5 27,5 25,1 26,7 28,0 26,3 27,9 28,0 3,79 4,03 4,15 3,60 3,72 3,72 3,37 3,37 3,37 3,08 3,08 3,08 2,84 2,84 2,84 2,63 2,63 2,63 25,6 27,2 28,0 27,1 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 3,18 3,18 3,18 2,85 2,85 2,85 2,58 2,58 2,58 2,36 2,36 2,36 2,18 2,18 2,18 2,02 2,02 2,02 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 2,43 2,43 2,43 2,17 2,17 2,17 1,97 1,97 1,97 1,80 1,80 1,80 1,66 1,66 1,66 1,54 1,54 1,54 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 2,07 2,07 2,07 1,86 1,86 1,86 1,68 1,68 1,68 1,54 1,54 1,54 1,42 1,42 1,42 1,31 1,31 1,31 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 Valvtjocklek [m] Belastning q* [kn/m 2 ] Ströbalksavstånd a [m] 0,22 0,24 0,26 0,28 0,30 0,35 7,6 8,1 8,7 9,2 9,8 11,3 0,75 0,625 0,50 0,625 0,50 0,40 0,625 0,50 0,40 0,625 0,50 0,40 0,625 0,50 0,40 0,50 0,40 Stämpavstånd c [m] 0,60 0,90 1,20 1,50 1,80 2,10 2,40 2,99 3,18 3,42 3,09 3,33 3,59 3,02 3,25 3,50 2,95 3,17 3,42 2,88 3,11 3,35 2,96 3,19 13,7 14,5 15,7 15,1 16,3 17,5 15,7 16,9 18,2 16,2 17,5 18,8 16,9 18,2 19,6 20,1 21,6 2,99 3,18 3,42 3,09 3,33 3,59 3,02 3,25 3,50 2,95 3,17 3,39 2,88 3,11 3,19 2,75 2,75 20,5 21,8 23,5 22,7 24,4 26,3 23,5 25,3 27,3 24,3 26,2 28,0 25,3 27,3 28,0 28,0 28,0 2,99 3,06 3,06 2,87 2,87 2,87 2,69 2,69 2,69 2,54 2,54 2,54 2,39 2,39 2,39 2,06 2,06 27,4 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 2,45 2,45 2,45 2,29 2,29 2,29 2,16 2,16 2,16 2,03 2,03 2,03 1,91 1,91 1,91 1,65 1,65 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 1,88 1,88 1,88 1,76 1,76 1,76 1,65 1,65 1,65 1,56 1,56 1,56 1,47 1,47 1,47 1,26 1,26 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 1,43 1,43 1,43 1,34 1,34 1,34 1,26 1,26 1,26 1,19 1,19 1,19 1,12 1,12 1,12 0,96 0,96 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 1,22 1,22 1,22 1,15 1,15 1,15 1,08 1,08 1,08 1,02 1,02 1,02 0,96 0,96 0,96 0,82 0,82 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 26

29 Valvtjocklek [m] Belastning q* [kn/m 2 ] Ströbalksavstånd a [m] 0,60 0,90 0,40 0,45 0,50 0,60 0,70 0,80 0,90 1,00 12,9 14,4 16,0 19,1 22,2 25,4 28,5 31,4 0,50 0,40 0,50 0,40 0,50 0,40 0,50 0,40 0,50 0,40 0,50 0,40 0,50 0,40 0,50 0,40 2,83 3,05 2,73 2,94 2,64 2,84 2,42 2,44 2,10 2,10 1,84 1,84 1,64 1,64 1,49 1,49 21,9 23,6 23,6 25,5 25,3 27,3 27,8 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 2,42 2,42 2,15 2,15 1,94 1,94 1,63 1,63 1,40 1,40 1,23 1,23 1,09 1,09 0,99 0,99 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 Stämpavstånd c [m] 1,20 1,50 1,80 2,10 2,40 1,81 1,81 1,62 1,62 1,46 1,46 1,22 1,22 1,05 1,05 0,92 0,92 0,82 0,82 0,74 0,74 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 1,45 1,45 1,29 1,29 1,17 1,17 0,98 0,98 0,84 0,84 0,74 0,74 0,66 0,66 0,59 0,59 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 1,11 1,11 0,99 0,99 0,89 0,89 0,75 0,75 0,64 0,64 0,56 0,56 0,50 0,50 0,46 0,46 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 0,85 0,85 0,76 0,76 0,68 0,68 0,57 0,57 0,49 0,49 0,43 0,43 0,38 0,38 0,35 0,35 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 0,72 0,72 0,65 0,65 0,58 0,58 0,49 0,49 0,42 0,42 0,37 0,37 0,33 0,33 0,30 0,30 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 *Belastning enl. DIN 4421: Egenlast Betonglast g = 0,40 kn/m 2 b = 26 kn/m 3 x d (m) Nedböjningen är begränsad till I/500. Bockryggsstöd i knutpunkterna. Ströbalkar som enfacksbalkar. Tabellen anger: 2,87 till. bockryggsavstånd b [m] Rörlig last p = 0,20 x b 1,5 p 5,0 kn/m 2 28,0 aktuell stämplast [kn] Total last q = g + b + p Balklängd [m] Art.-nr. 0, , , , , , , , , , , , , , , , , , Bockryggsavstånd b b c c c Stämpavstånd a Ströbalksavstånd a a a 27

30 MULTIFLEX Balk VT 20 som bockrygg och ströbalk Valvtjocklek [m] Belastning q* [kn/m 2] Ströbalksavstånd a [m] 0,10 0,12 0,14 0,16 0,18 0,20 4,5 5,0 5,5 6,1 6,6 7,1 0,75 0,625 0,50 0,75 0,625 0,50 0,75 0,625 0,50 0,75 0,625 0,50 0,75 0,625 0,50 0,75 0,625 0,50 Stämpavstånd c [m] 0,60 0,90 1,20 1,50 1,80 2,10 2,40 3,10 3,30 3,55 2,94 3,13 3,37 2,81 2,99 3,22 2,70 2,87 3,09 2,60 2,77 2,98 2,52 2,68 2,89 8,4 8,9 9,6 8,9 9,4 10,1 9,3 9,9 10,7 9,8 10,4 11,2 10,3 10,9 11,8 10,7 11,4 12,3 3,10 3,30 3,55 2,94 3,13 3,37 2,81 2,99 3,22 2,70 2,87 3,09 2,60 2,77 2,98 2,52 2,68 2,89 12,6 13,4 14,4 13,3 14,1 15,2 14,0 14,9 16,0 14,7 15,6 16,9 15,4 16,4 17,7 16,1 17,1 18,4 3,10 3,30 3,55 2,94 3,13 3,37 2,81 2,99 3,22 2,70 2,87 3,03 2,60 2,77 2,79 2,52 2,58 2,58 16,8 17,8 19,2 17,7 18,8 20,3 18,7 19,9 21,4 19,6 20,9 20,6 21,8 22,0 21,5 22,0 22,0 22,0 3,10 3,26 3,26 2,92 2,92 2,92 2,65 2,65 2,65 2,42 2,42 2,42 2,23 2,23 2,23 2,07 2,07 2,07 21,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 2,50 2,50 2,50 2,24 2,24 2,24 2,03 2,03 2,03 1,86 1,86 1,86 1,71 1,71 1,71 1,59 1,59 1,59 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 1,91 1,91 1,91 1,71 1,71 1,71 1,55 1,55 1,55 1,42 1,42 1,42 1,30 1,30 1,30 1,21 1,21 1,21 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 1,54 1,54 1,54 1,38 1,38 1,38 1,25 1,25 1,25 1,15 1,15 1,15 1,06 1,06 1,06 0,98 0,98 0,98 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 Valvtjocklek [m] Belastning q* [kn/m 2] Ströbalksavstånd a [m] 0,22 0,24 0,26 0,28 0,30 0,35 7,6 8,1 8,7 9,2 9,8 11,3 0,75 0,625 0,50 0,625 0,50 0,40 0,625 0,50 0,40 0,625 0,50 0,40 0,625 0,50 0,40 0,50 0,40 Stämpavstånd c [m] 0,60 0,90 1,20 1,50 1,80 2,10 2,40 2,45 2,60 2,80 2,53 2,73 2,94 2,47 2,66 2,86 2,41 2,60 2,80 2,36 2,54 2,74 2,42 2,61 11,2 11,9 12,8 12,4 13,3 14,3 12,8 13,8 14,9 13,3 14,3 15,4 13,8 14,9 16,0 16,4 17,7 2,45 2,60 2,80 2,53 2,73 2,94 2,47 2,66 2,82 2,41 2,60 2,66 2,36 2,50 2,50 2,16 2,16 16,8 17,8 19,2 18,5 20,0 21,5 19,2 20,7 22,0 19,9 21,5 22,0 20,7 22,0 22,0 22,0 22,0 2,41 2,41 2,41 2,25 2,25 2,25 2,12 2,12 2,12 2,00 2,00 2,00 1,88 1,88 1,88 1,62 1,62 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 1,92 1,92 1,92 1,80 1,80 1,80 1,69 1,69 1,69 1,60 1,60 1,60 1,50 1,50 1,59 1,30 1,30 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 1,48 1,48 1,48 1,38 1,38 1,38 1,30 1,30 1,30 1,23 1,23 1,23 1,15 1,15 1,15 1,00 1,00 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 1,13 1,13 1,13 1,05 1,05 1,05 0,99 0,99 0,99 0,93 0,93 0,93 0,88 0,88 0,88 0,76 0,76 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 0,91 0,91 0,91 0,85 0,85 0,85 0,80 0,80 0,80 0,76 0,76 0,76 0,71 0,71 0,71 0,61 0,61 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 22,0 28

31 Stämpavstånd Valvtjocklek [m] Belastning q* [kn/m 2] Ströbalksavstånd a [m] 0,40 0,45 0,50 12,9 14,4 16,0 0,50 0,40 0,50 0,40 0,50 0,40 Stämpavstånd c [m] 0,60 0,90 1,20 1,50 1,80 2,10 2,40 2,32 2,50 2,23 2,40 2,16 2,29 17,9 19,3 19,3 20,8 20,7 22,0 1,90 1,90 1,69 1,69 1,53 1,53 22,0 22,0 22,0 22,0 22,0 22,0 1,42 1,42 1,27 1,27 1,15 1,15 22,0 22,0 22,0 22,0 22,0 22,0 1,14 1,14 1,02 1,02 0,92 0,92 22,0 22,0 22,0 22,0 22,0 22,0 0,87 0,87 0,78 0,78 0,70 0,70 22,0 22,0 22,0 22,0 22,0 22,0 0,67 0,67 0,59 0,59 0,54 0,54 22,0 22,0 22,0 22,0 22,0 22,0 0,54 0,54 0,48 0,48 0,43 0,43 22,0 22,0 22,0 22,0 22,0 22,0 *Belastning enl. DIN 4421: Egenlast g = 0,40 kn/m 2 Betonglast b = 26 kn/m 3 x d (m) Nedböjningen är begränsad till I/500. Ströbalkar som enfacksbalkar. Tabellen anger: 2,25 till. bockryggsavstånd b [m] Rörlig last p = 0,20 x b 1,5 p 5,0 kn/m 2 22,0 aktuell stämplast [kn] Total last q = g + b + p Balklängd [m] Art. -nr. 1, , , , , , , , , , , b Bockryggsavstånd b Ströbalksavstånd a a a a c c c 29

32 Vikt kg Art.nr. Fackverksbalk GT 24 Godkänd enligt med nr. Z till. T D = 14,0 kn* * T D = tillåten tvärkraft för tryckstag till. T Z = 13,0 kn** **T Z = tillåten tvärkraft för dragstag till. M = 7,0 knm I y = 8000 cm Nominella längder 0,60m RF 4, ,90m 5, ,20m 7, För enklare hantering av 1,50m 8, GT 24 är de vanligaste 1,80m 10, längderna färgmärkta. 2,10m 12, ,40m 14, brun 2,70m 15, grå 3,00m 17, blå 3,30m 19, röd 3,60m 21, grön 3,90m 23, ,20m 24, ,50m 26, ,80m 28, ,10m 30, ,40m 31, ,70m 33, ,00m 35, Balkände Balkskarv vid speciallängd Mått mellan balkknutpunkter Speciallängd GT 24 5,90/m ,00-17,80m Balkskarv Ändbeslag för GT 24, förzinkad 0, Skyddar balkänden mot slag och spjälkning. 30

33 Vikt kg Art.nr. Balk VT 20 Godkänd enligt. med nr. Z till. T = 11,0 kn till. M = 5,0 knm I y = 4290 cm L ø L 1,45m 8, ,15m 12, ,45m 14, ,65m 15, ,90m 17, ,30m 19, ,60m 21, ,90m 23, ,50m 26, ,90m 28, ,90m 34, Kapningskostnad VT-balk

34 MULTIFLEX och tillbehör Vikt kg Art.nr. Toppstycke 20/24 S, förzinkat 3, Nödvändig håldiameter på Med snäpplås stämpets ändplatta ø 40 mm. För tippsäkert upplag av en eller två balkar GT 24 eller VT 20K. Balköverlappning på båda sidor minst 16,3 cm för GT 24, 15 cm för VT 20K. ø ø Toppstycke 20/24, förzinkat 3, Utan snäpplås Tillbehör: Bult ø 14 x 107, förzinkad 0, Fjädersprint 4/1, förzinkad 0, Toppstycke 24 S, förzinkad 1, Nödvändig håldiameter på Med snäpplås stämpets ändplatta ø 40 mm. För Upplag av mellanstöd på balk GT 24 utan spik. Toppstycke 24 L, förzinkat 1, Utan snäpplås Tillbehör Bult ø 14 x 107, förzinkad 0, Fjädersprint 4/1, förzinkad 0, Med Toppstycke 24 S eller 24 L kan balken GT 24 med bibehållen tvärkraftskapacitet av 28 kn på balken också stödas mellan knutpunkterna. 32

35 Vikt kg Art.nr. Toppstycke 16 S, förzinkad* 3, Nödvändig håldiameter på Med snäpplås stämpets ändplatta ø 40 mm. För tippsäker upptagning av en eller två balkar GT 24 eller VT 20K. Balköverlappning på båda sidor minst 16,4 cm för GT 24, 15 cm för VT 20K. * ej längre i produktion ø Toppstycke 16 S, förzinkad* 2, Utan snäpplås * ej längre i produktion Tillbehör: Bult ø 14 x 107, förzinkad 0, Fjädersprint 4/1, förzinkad 0, Toppstycke 16/20 S, förzinkat 1, Nödvändig håldiameter på Med snäpplås stämpets ändplatta ø 40 mm. För upplag av mellanstöd på balk VT 20 K eller VT 16 K utan spik. Toppstycke 16/20 S, förzinkat 0, Utan snäpplås Tillbehör: Bult ø 14 x 107, förzinkad 0, Fjädersprint 4/1, förzinkad 0,

36 Vikt kg Art.nr. Sänktopp 20/24, förzinkat 5, För tippsäkert upplag av en eller två balkar GT 24 eller VT 20K. Balköverlappning på båda sidor minst 16,3 cm för GT 24, 15 cm för VT 20K Nedsänkningsmått 4 cm 85 ø Absenkweg 40 Tillbehör: Bult ø 14 x 107, förzinkad 0, Fjädersprint 4/1 förzinkad 0, Toppstycke PEP10/VT 20, förzinkat 1, Med självsäkrande låsning. För tippsäkert upplag av en eller två VT 20 balkar VT 20 2 VT 20 Montagegaffel GT/VT, förzinkad 2, För formsättning av MULTIFLEX med GT 24 eller VT-balkar. 95 ø 34 Montagegaffel 24, förzinkad 3, För formsättning av MULTIFLEX med GT 24 balkar. ø

37 Vikt kg Art.nr. Spännbygel för dubbelbalk, 16-25, förz. 0, För fastklämning av 2 balkar GT 24, VT 20K eller VT 16K på toppstycke 20/24 (S) resp. toppstycke 16 (S) Bult ø 14 x 107, förzinkad 0, Som säkringsbult till toppstycke, toppstycke, etc ø 26 ø 14 ø 5 Fjädersprint 4/1 förzinkad 0, För bultar upp till 25 mm ø 4 Skyddsräckesstolpe universal 9, Kläms fast på valvkant med upp till 40 cm tjocklek eller på valvformskanten min 20 max

38 Vikt kg Art.nr. Trebenstöd universal, förzinkat 9, För valvstämp ø 48 till ø 120 mm. Kan också användas med MULTIPROP och fot MP ø Får endast användas som montagehjälpmedel! Trebenstöd, förzinkat* 8, För valvstämp ø 57 till ø 89 mm *endast uthyrning Får endast användas som montagehjälpmedel! 585 Trebenstöd PEP 10, förzinkat 5, För PEP 10 valvstämp ø 44 till ø 64mm. 640 Får endast användas som montagehjälpmedel! Avsträvningsbygel, förzinkad 1, För valvstämp ø 48 till ø 76 mm. min ø 48 max ø 76 plank max 30 För plankmått upp till 30 x 150 mm Avsträvningsbygel HL, förzinkad 2, För valvstämp ø 76 till ø 89 mm, samt 100 till 120 mm max 120 min ø För plankmått upp till 30 x 150 mm plank max 30 36

39 Vikt kg Art.nr. Rullställning ASW , Komplett med: 1 Bottenram 140/220 ASW (1x) 32, bestående av 3 delar 2 Hopfällbar basenhet 160/190 ASW (1x) 18, Gavelram 70/90 ASW (6x) 4, Gavelram 70/120 ASW (6x) 4, Plattform med lucka 190 ASW (2x) 14, Fotlistram 70/190 ASW (1x) 8, Skyddsräcke 190 ASW (4x) 5, Diagonalstag 210 ASW (3x) 2, Horisontalstag 190 ASW (2x) 2, Säkringsclips 60 ASW (8x) 0, Ballast 10 kg ASW (12x) 10, Förpackade i: Lasthäck med pallstöd USP 104, förz 65, Komplett med: Spännband 25 x 5750 mm (1x) 0, Ställningsrör ø 48,3 x 3,2, L = 1,0 m (6x) 3, Som häckförhöjning 2 Max uppställningshöjd = 4,65 m Max arbetshöjd = 6,65 m Plattformshöjd i intervaller om 300 mm Lastpall med pallstöd USP 104, förz Följ användningsföreskrifterna! Bärförmåga enl. BGR 500: 1200kg Rullställning, alu 77, Uppställningshöjd: upp till 2,0m Tillåten belastning: 100 kg/m 2 Räckets höjd 980 ø Uppställningshöjd

40 AW avstängarvinkel, UZ balkform Vikt kg Art.nr. AW avstängarvinkel 1, pulverlackerad För formning av valvavstängare för bjälklag med upp till 40 cm tjocklek Skruvhål Ø 6,5 Spikhål Ø 3, AW balkstöd 1, Justerbart stöd för sidobalk. Används samman med AW avstängarvinkel AW klämma , Med trevingmutter som ej kan tappas bort. För att klämma fast avstängarvinkeln på balk resp. virke med 8 10 cm tjocklek AW skyddsräckestolpe 7, Skjuts in uppifrån i avstängarvinkeln, låses med säkringshaken och säkras med spikar spikhål min 40 max

41 Vikt kg Art.nr. UZ balkvinkel 12, Komplett med: Spännhake som ej kan tappas bort och mutterplatta. ø 17 ø ø För tillåtet avstånd se PERI tabell. 500 UZ låsskena 80 7, För UZ-bredder upp till 40 cm För UZ- bredder > 90 cm kan 2 eller fler skenor kopplas ihop. 81, ø 14 ø 7 50 UZ låsskena , Kan användas som enskild skena för UZ-bredder upp till 90 cm. För UZ- bredder > 90 cm kan 2 eller fler skenor kopplas ihop x70= , ø 14 ø 7 50 UZ traversskena 100 9, Som upplag för en resp. två GT 24 per sida ø 14 Används för balkunderstödning. Monteras på stämp, stämptorn, etc. 39

42 MULTIPROP och tillbehör Vikt kg Art.nr. MULTIPROP MP, aluminium Kan användas som enkelstämp eller, tillsammans med MULTIPROP ramar, som stämptorn eller ställningslag. MULTIPROP MP , (0,80-1,20m) MULTIPROP MP , (1,45-2,50m) MULTIPROP MP , (1,95-3,50m) MULTIPROP MP , (2,60-4,80m) MULTIPROP MP , (4,30 6,25m) 10 ø Ändplatta ø 40 ø 14 B A L min. L max. A B MP MP MP MP MP ø Multipropfot MP 50 8, Med kläm-snabbkoppling 150 ø12, L min L max Tvärsnitt 500 För att fästas i stämp med en ändplattetjocklek av 6-10mm. ø 89 ø42 40

43 B PEP 20, PEP 30 valvstämp Vikt kg Art.nr. Valvstämp PEP 20, förzinkade PEP L=1,71-3,00m 15, PEP L=1,96-3,50m 19, PEP L=2,21-4,00m 22, PEP L=2,71-5,00m 30, För tillåten belastning se PERI-tabeller Valvstämp PEP 30, förzinkad PEP L=0,96-1,50m 10, PEP L=1,46-2,50m 15, PEP L=1,71-3,00m 18, PEP L=1,96-3,50m 22, PEP L=2,21-4,00m 27, L A B D 2 D Platta Platta ø 14 ø 9 ø 14 ø D A L A B D 1 ø 66,0 ø 71,5 ø 75,5 ø 84,0 D 2 ø 54,0 ø 59,5 ø 63,5 ø 72,0 L min L max D 1 För tillåten belastning se PERI-tabeller A B D 1 ø 66,0 ø 66,0 ø 71,5 ø 75,5 ø 84,0 D 2 ø 54,0 ø 54,0 ø 59,5 ø 63,5 ø 72,0 41
