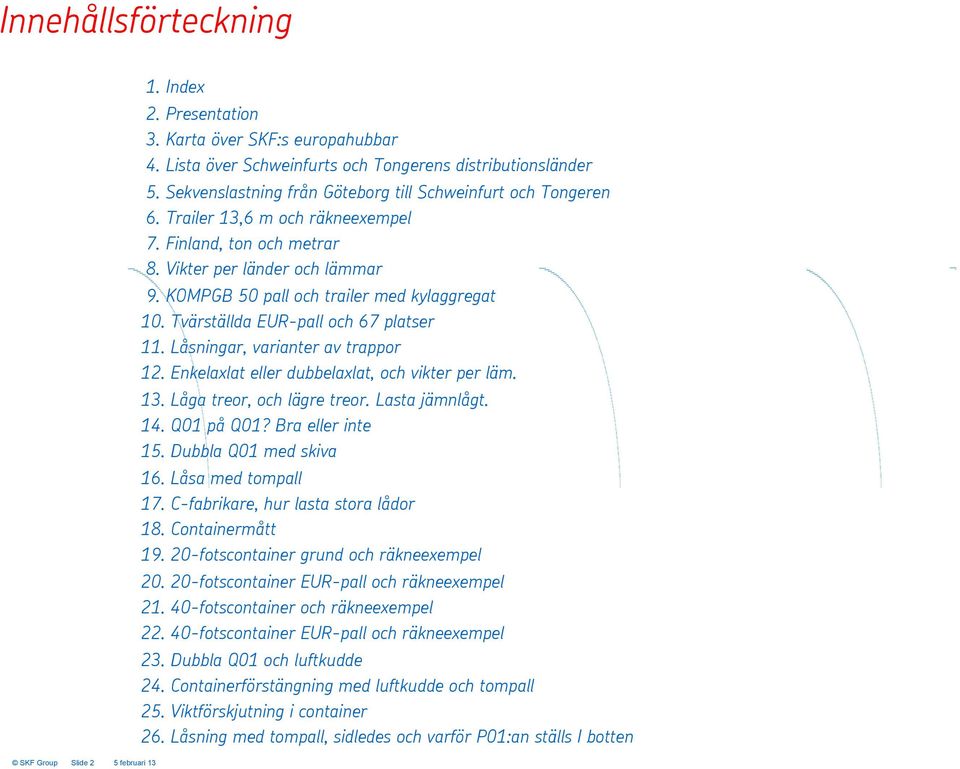

1 Innehållsförteckning Group Slide 2 5 februari Index 2. Presentation 3. Karta över :s europahubbar 4. Lista över Schweinfurts och Tongerens distributionsländer 5. Sekvenslastning från Göteborg till Schweinfurt och Tongeren 6. Trailer 13,6 m och räkneexempel 7. Finland, ton och metrar 8. Vikter per länder och lämmar 9. KOMPGB 50 pall och trailer med kylaggregat 10. Tvärställda EUR-pall och 67 platser 11. Låsningar, varianter av trappor 12. Enkelaxlat eller dubbelaxlat, och vikter per läm. 13. Låga treor, och lägre treor. Lasta jämnlågt. 14. Q01 på Q01? Bra eller inte 15. Dubbla Q01 med skiva 16. Låsa med tompall 17. C-fabrikare, hur lasta stora lådor 18. Containermått fotscontainer grund och räkneexempel fotscontainer EUR-pall och räkneexempel fotscontainer och räkneexempel fotscontainer EUR-pall och räkneexempel 23. Dubbla Q01 och luftkudde 24. Containerförstängning med luftkudde och tompall 25. Viktförskjutning i container 26. Låsning med tompall, sidledes och varför P01:an ställs I botten

KOMPGB 50 pall och trailer med kylaggregat 10. Tvärställda EUR-pall och 67 platser 11. Låsningar, varianter av trappor 12. Enkelaxlat eller dubbelaxlat, och vikter per läm. 13.

2 Introduktion till utlastningen SLS. * Rekommendationer och riktlinjer. * Mallar, lathundar, tips och information. * Instruktioner för lastning av trailer och container. Av Sebastian Körner 2013

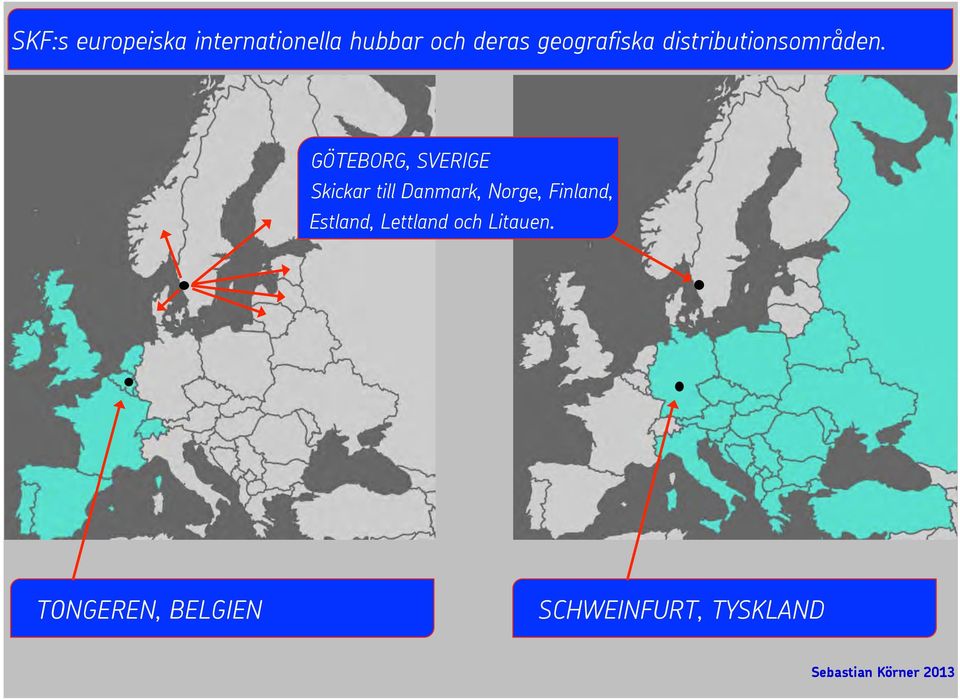

3 :s europeiska internationella hubbar och deras geografiska distributionsområden. GÖTEBORG, SVERIGE Skickar till Danmark, Norge, Finland, Estland, Lettland och Litauen. TONGEREN, BELGIEN SCHWEINFURT, TYSKLAND

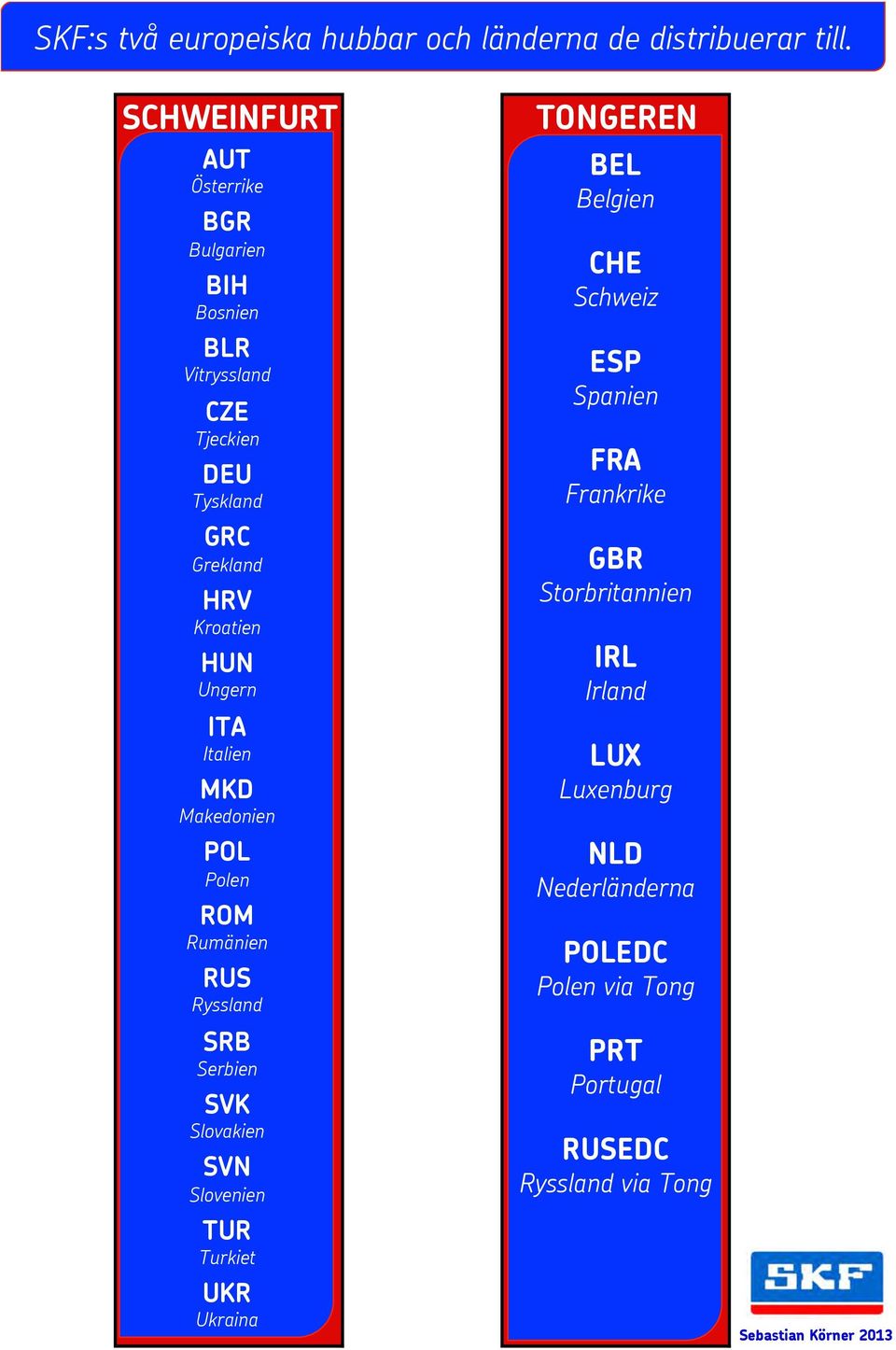

4 :s två europeiska hubbar och länderna de distribuerar till. SCHWEINFURT AUT Österrike BGR Bulgarien BIH Bosnien BLR Vitryssland CZE Tjeckien DEU Tyskland GRC Grekland HRV Kroatien HUN Ungern ITA Italien MKD Makedonien POL Polen ROM Rumänien RUS Ryssland SRB Serbien SVK Slovakien SVN Slovenien TUR Turkiet UKR Ukraina TONGEREN BEL Belgien CHE Schweiz ESP Spanien FRA Frankrike GBR Storbritannien IRL Irland LUX Luxenburg NLD Nederländerna POLEDC Polen via Tong PRT Portugal RUSEDC Ryssland via Tong

Ungern ITA Italien MKD Makedonien POL Polen ROM Rumänien RUS Ryssland SRB Serbien SVK Slovakien SVN Slovenien TUR Turkiet

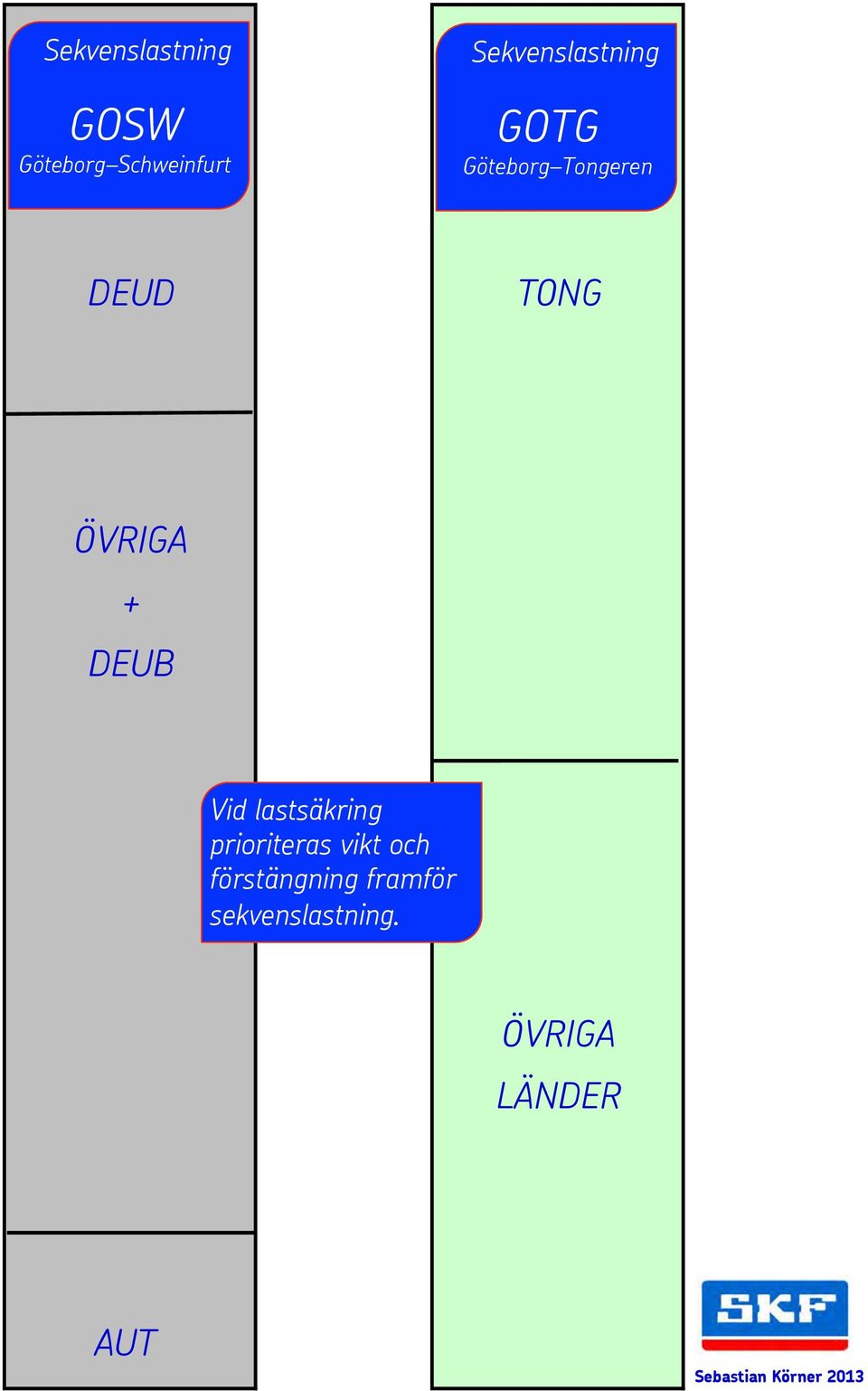

5 Sekvenslastning GOSW Göteborg Schweinfurt Sekvenslastning GOTG Göteborg Tongeren DEUD TONG ÖVRIGA + DEUB Vid lastsäkring prioriteras vikt och förstängning framför sekvenslastning. ÖVRIGA LÄNDER AUT

ÖVRIGA + DEUB Vid lastsäkring prioriteras vikt

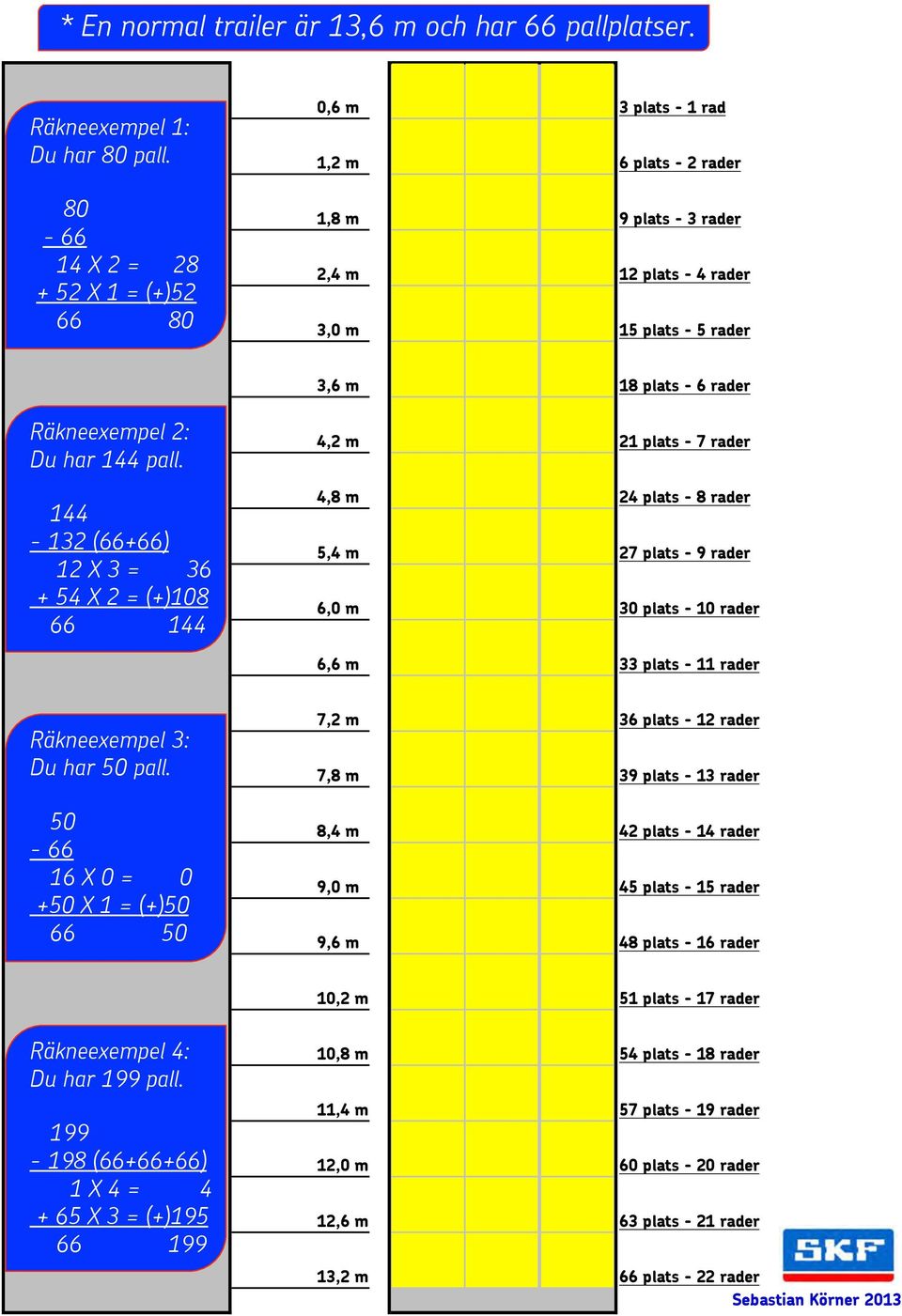

6 * En normal trailer är 13,6 m och har 66 pallplatser. Räkneexempel 1: Du har 80 pall X 2 = X 1 = (+) ,6 m 3 plats - 1 rad 1,2 m 6 plats - 2 rader 1,8 m 9 plats - 3 rader 2,4 m 12 plats - 4 rader 3,0 m 15 plats - 5 rader 3,6 m 18 plats - 6 rader Räkneexempel 2: Du har 144 pall (66+66) 12 X 3 = X 2 = (+) ,2 m 21 plats - 7 rader 4,8 m 24 plats - 8 rader 5,4 m 27 plats - 9 rader 6,0 m 30 plats - 10 rader 6,6 m 33 plats - 11 rader Räkneexempel 3: Du har 50 pall X 0 = X 1 = (+) ,2 m 36 plats - 12 rader 7,8 m 39 plats - 13 rader 8,4 m 42 plats - 14 rader 9,0 m 45 plats - 15 rader 9,6 m 48 plats - 16 rader 10,2 m 51 plats - 17 rader Räkneexempel 4: Du har 199 pall ( ) 1 X 4 = X 3 = (+) ,8 m 54 plats - 18 rader 11,4 m 57 plats - 19 rader 12,0 m 60 plats - 20 rader 12,6 m 63 plats - 21 rader 13,2 m 66 plats - 22 rader

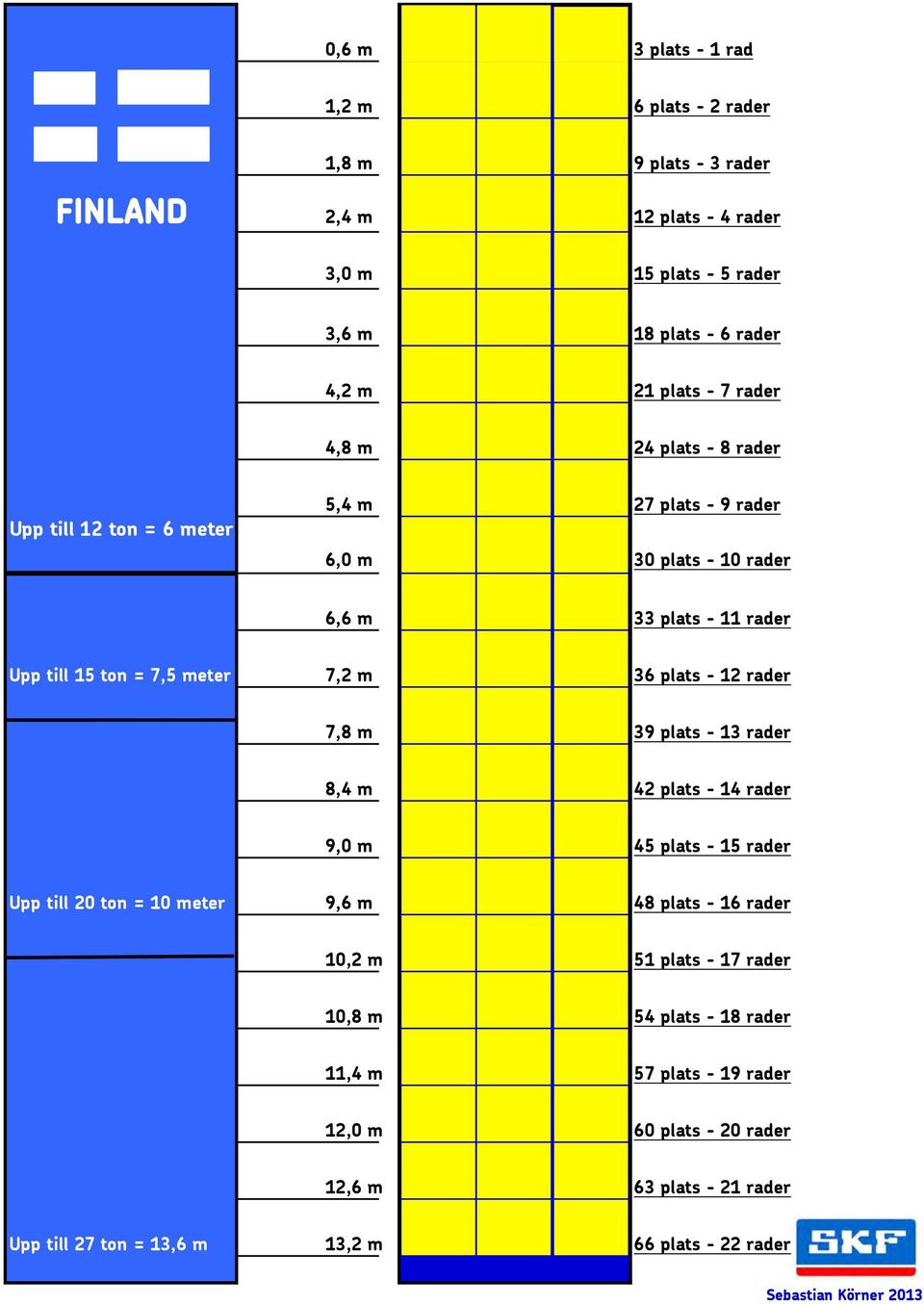

7 0,6 m 3 plats - 1 rad 1,2 m 6 plats - 2 rader 1,8 m 9 plats - 3 rader FINLAND 2,4 m 12 plats - 4 rader 3,0 m 15 plats - 5 rader 3,6 m 18 plats - 6 rader 4,2 m 21 plats - 7 rader 4,8 m 24 plats - 8 rader Upp till 12 ton = 6 meter 5,4 m 27 plats - 9 rader 6,0 m 30 plats - 10 rader 6,6 m 33 plats - 11 rader Upp till 15 ton = 7,5 meter 7,2 m 36 plats - 12 rader 7,8 m 39 plats - 13 rader 8,4 m 42 plats - 14 rader 9,0 m 45 plats - 15 rader Upp till 20 ton = 10 meter 9,6 m 48 plats - 16 rader 10,2 m 51 plats - 17 rader 10,8 m 54 plats - 18 rader 11,4 m 57 plats - 19 rader 12,0 m 60 plats - 20 rader 12,6 m 63 plats - 21 rader Upp till 27 ton = 13,6 m 13,2 m 66 plats - 22 rader

36 plats - 12 rader 7,8 m 39 plats - 13 rader 8,4 m 42 plats - 14 rader 9,0 m 45 plats - 15 rader Upp till 20 ton = 10 meter 9,6 m 48 plats - 16 rader 10,2 m 51 plats -

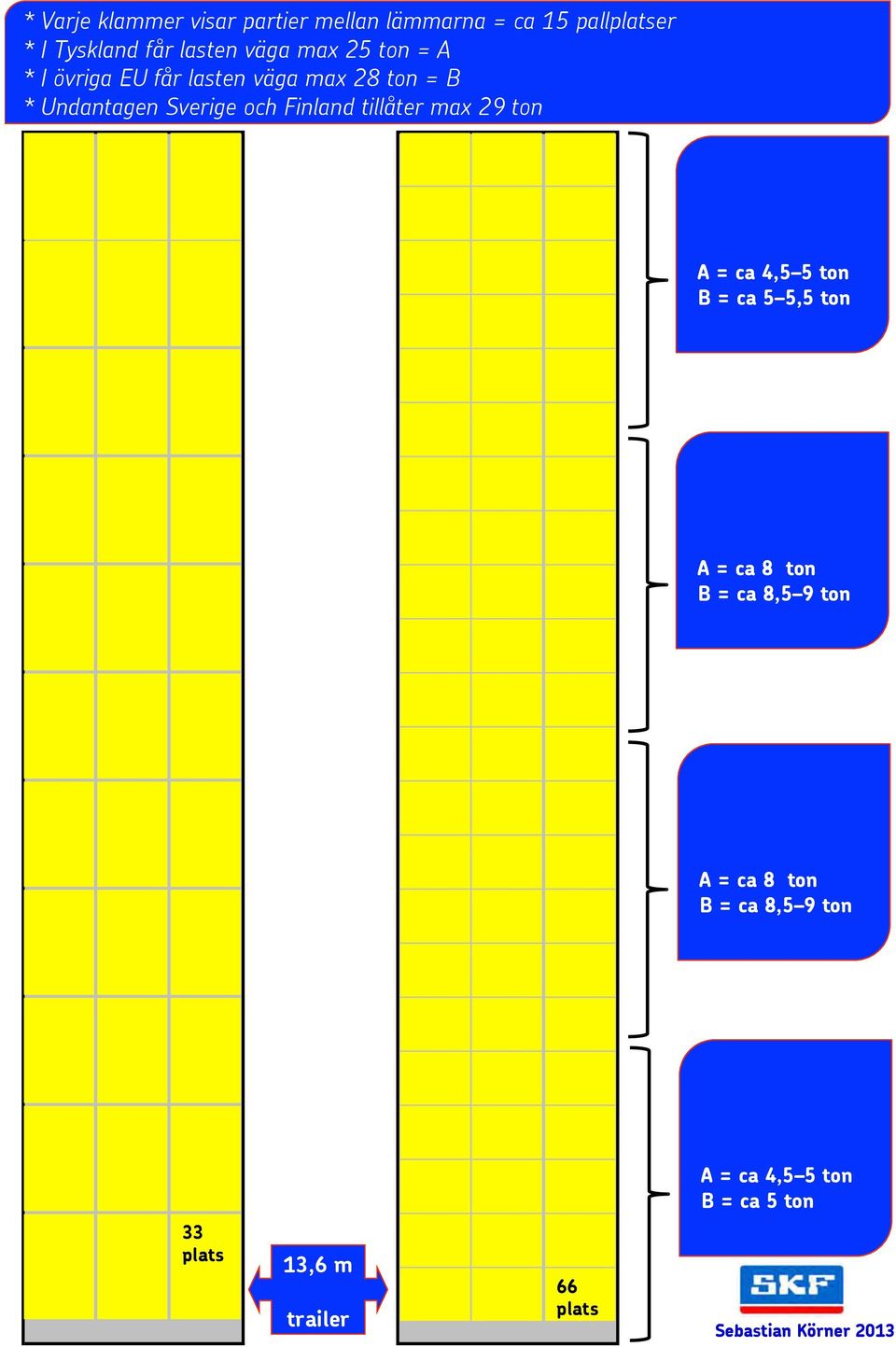

8 * Varje klammer visar partier mellan lämmarna = ca 15 pallplatser * I Tyskland får lasten väga max 25 ton = A * I övriga EU får lasten väga max 28 ton = B * Undantagen Sverige och Finland tillåter max 29 ton A = ca 4,5 5 ton B = ca 5 5,5 ton A = ca 8 ton B = ca 8,5 9 ton A = ca 8 ton B = ca 8,5 9 ton A = ca 4,5 5 ton B = ca 5 ton 33 plats 13,6 m trailer 66 plats

Finland tillåter max 29 ton A = ca 4,5 5 ton B = ca 5 5,5 ton A = ca 8 ton B = ca 8,5 9

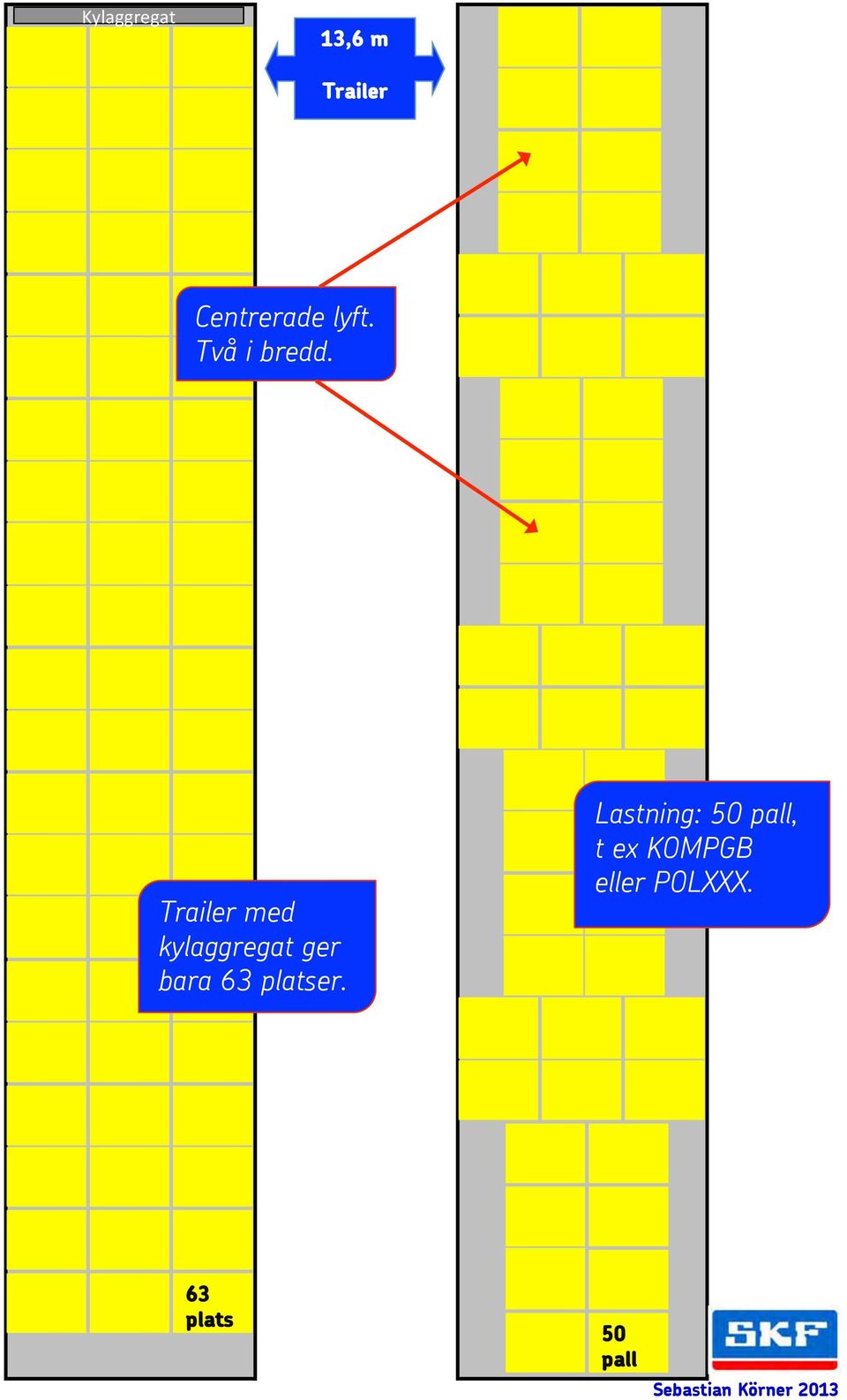

9 Kylaggregat) 13,6 m Trailer Centrerade lyft. Två i bredd. Trailer med kylaggregat ger bara 63 platser. Lastning: 50 pall, t ex KOMPGB eller POLXXX. 63 plats 50 pall

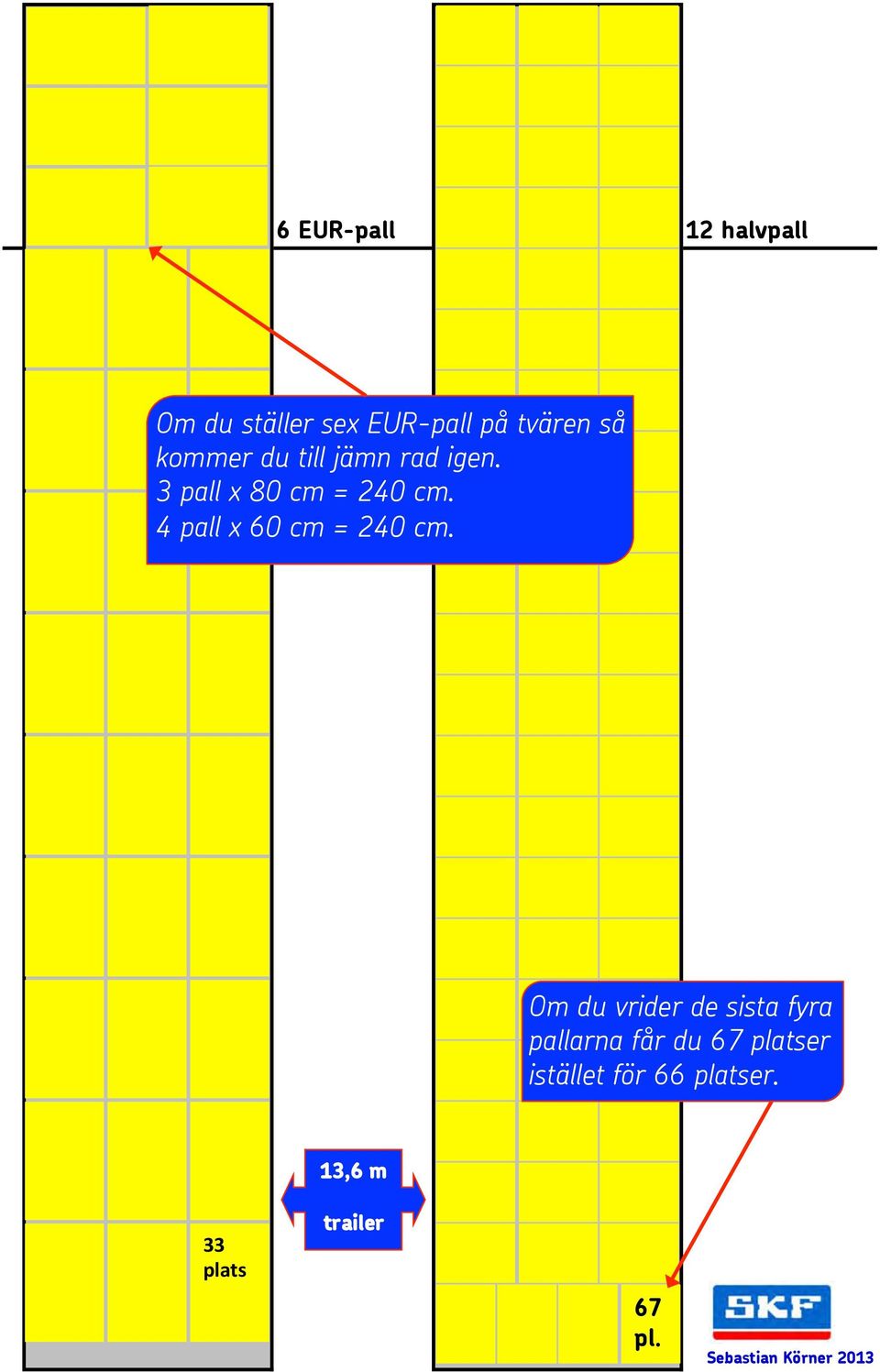

10 6 EUR-pall 12 halvpall Om du ställer sex EUR-pall på tvären så kommer du till jämn rad igen. 3 pall x 80 cm = 240 cm. 4 pall x 60 cm = 240 cm. Om du vrider de sista fyra pallarna får du 67 platser istället för 66 platser. 13,6 m 33" plats" trailer 67 pl.

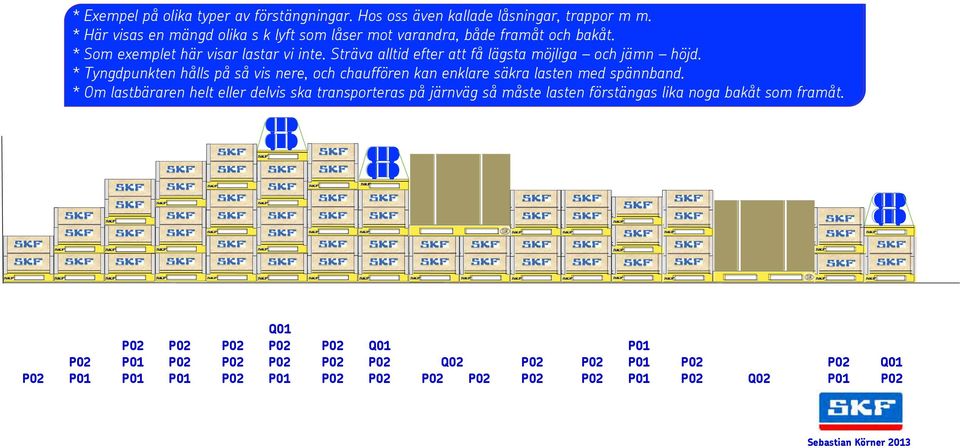

11 * Exempel på olika typer av förstängningar. Hos oss även kallade låsningar, trappor m m. * Här visas en mängd olika s k lyft som låser mot varandra, både framåt och bakåt. * Som exemplet här visar lastar vi inte. Sträva alltid efter att få lägsta möjliga och jämn höjd. * Tyngdpunkten hålls på så vis nere, och chauffören kan enklare säkra lasten med spännband. * Om lastbäraren helt eller delvis ska transporteras på järnväg så måste lasten förstängas lika noga bakåt som framåt. Q01 P02 P02 P02 P02 P02 Q01 P01 P02 P01 P02 P02 P02 P02 P02 Q02 P02 P02 P01 P02 P02 Q01 P02 P01 P01 P01 P02 P01 P02 P02 P02 P02 P02 P02 P01 P02 Q02 P01 P02

Sträva alltid efter att få lägsta möjliga och jämn höjd. * Tyngdpunkten hålls på så vis nere, och chauffören kan enklare säkra lasten med spännband.

12 Första lämmen: ca 5 ton 350 kg i snitt per pallplats. Andra lämmen: ca 7 8,5. Tredje lämmen: ca 7 8,5 ton. Sista lämmen: ca 4,5 ton 300 kg i snitt per pallplats. Första lämmen: ca 4,5 5 ton 300 kg i snitt per pallplats. Andra lämmen: ca 7 8,5. Tredje lämmen: ca 7 8,5 ton. Sista lämmen: ca 4,5 ton 300 kg i snitt per pallplats. * Det tyngsta partiet representeras här av det höga partiet (tripplarna, treorna). * När dubbelaxlad dragbil används ska det tyngre partiet placeras något längre fram än när dragbilen är enkelaxlad. * Då kommer tyngdpunkten längre fram i trailern. Vid vinterväglag krävs också mer tyngd på drivhjulen för bra fäste.

Sista lämmen: ca 4,5 ton 300 kg i snitt per pallplats. * Det tyngsta partiet representeras här av det höga partiet (tripplarna, treorna).

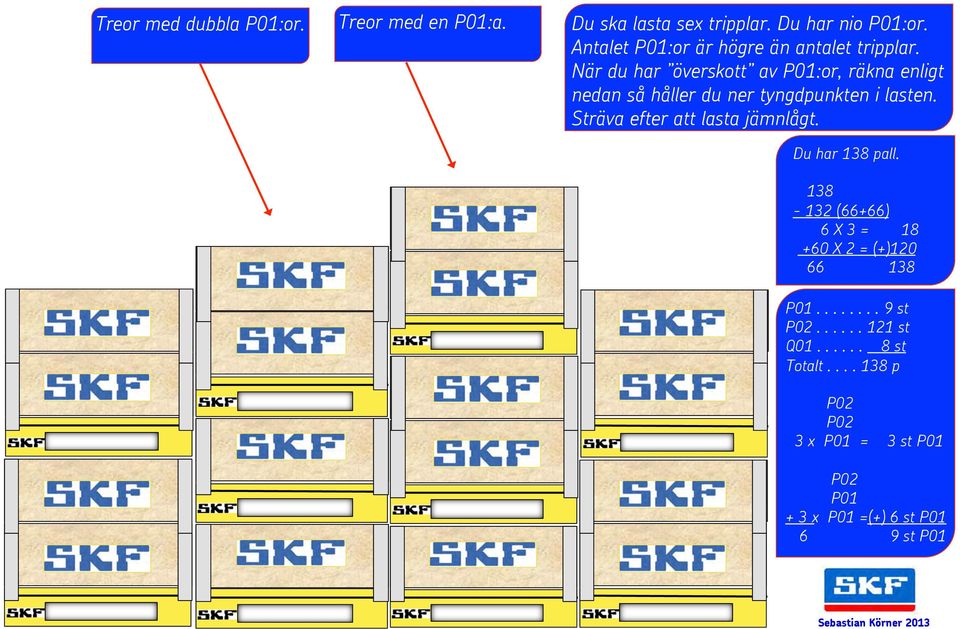

13 Treor med dubbla P01:or. Treor med en P01:a. Du ska lasta sex tripplar. Du har nio P01:or. Antalet P01:or är högre än antalet tripplar. När du har överskott av P01:or, räkna enligt nedan så håller du ner tyngdpunkten i lasten. Sträva efter att lasta jämnlågt. Du har 138 pall (66+66) 6 X 3 = X 2 = (+) P st P st Q st Totalt p P02 P02 3 x P01 = 3 st P01 P02 P x P01 =(+) 6 st P st P01

När du har överskott av P01:or, räkna enligt nedan så håller du ner tyngdpunkten i lasten.

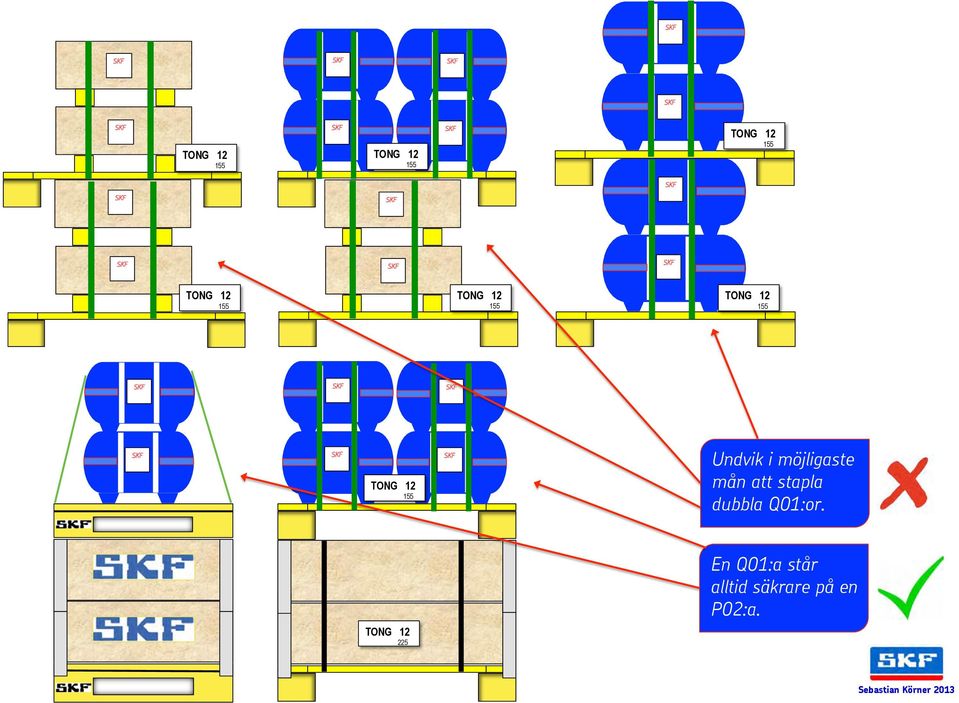

14 Undvik i möjligaste mån att stapla dubbla Q01:or. En Q01:a står alltid säkrare på en P02:a.

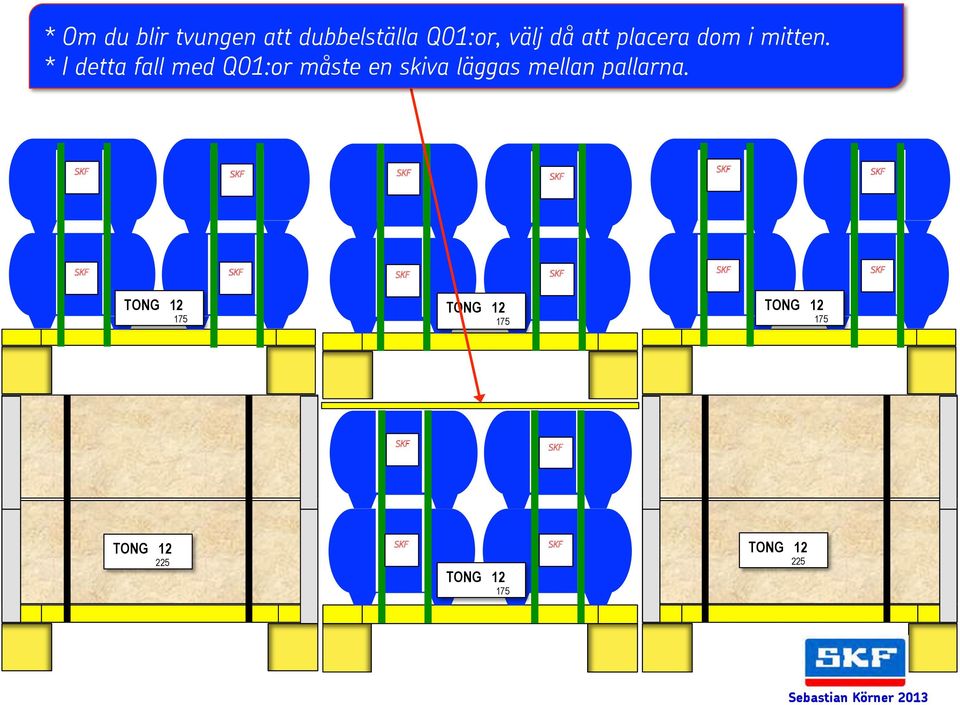

15 * Om du blir tvungen att dubbelställa Q01:or, välj då att placera dom i mitten. * I detta fall med Q01:or måste en skiva läggas mellan pallarna

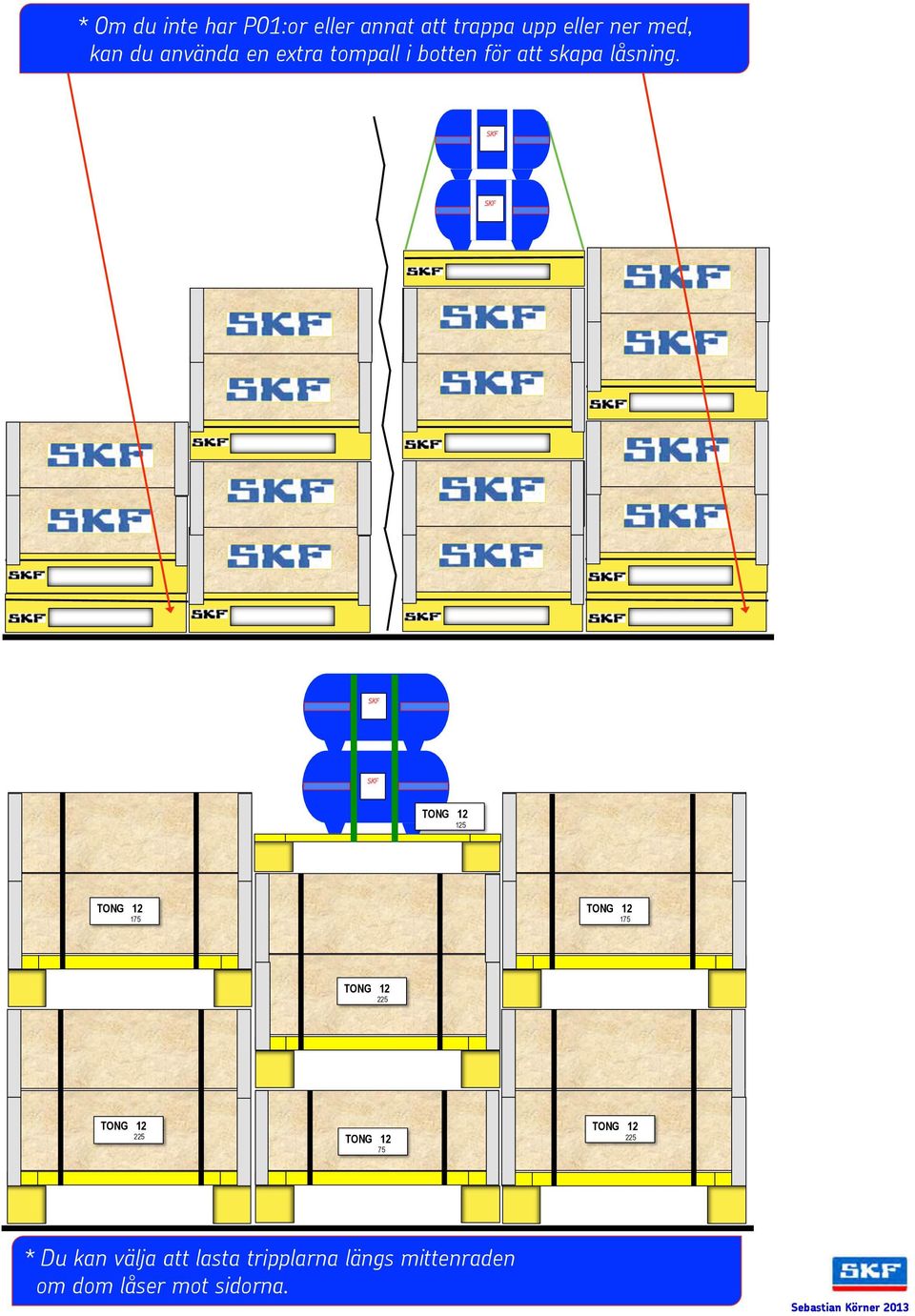

16 * Om du inte har P01:or eller annat att trappa upp eller ner med, kan du använda en extra tompall i botten för att skapa låsning * Du kan välja att lasta tripplarna längs mittenraden om dom låser mot sidorna.

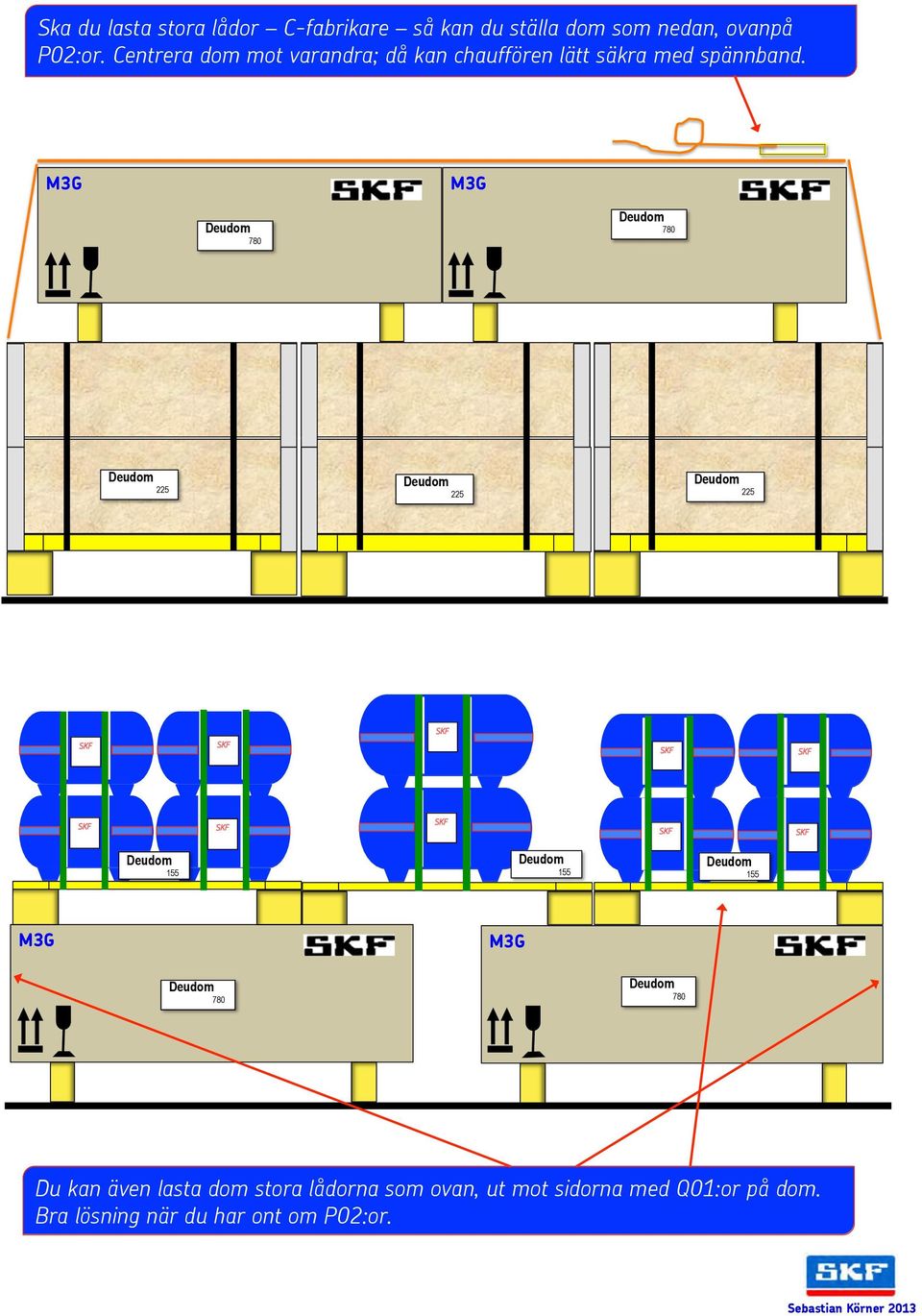

17 Ska du lasta stora lådor C-fabrikare så kan du ställa dom som nedan, ovanpå P02:or. Centrera dom mot varandra; då kan chauffören lätt säkra med spännband. M3G M3G Deudom 780 Deudom 780 Deudom Deudom Deudom Deudom Deudom Deudom M3G M3G Deudom 780 Deudom 780 Du kan även lasta dom stora lådorna som ovan, ut mot sidorna med Q01:or på dom. Bra lösning när du har ont om P02:or.

M3G M3G Deudom 780 Deudom 780 Deudom Deudom Deudom Deudom Deudom Deudom M3G M3G Deudom 780

18 Mått i 20' och 40' container.

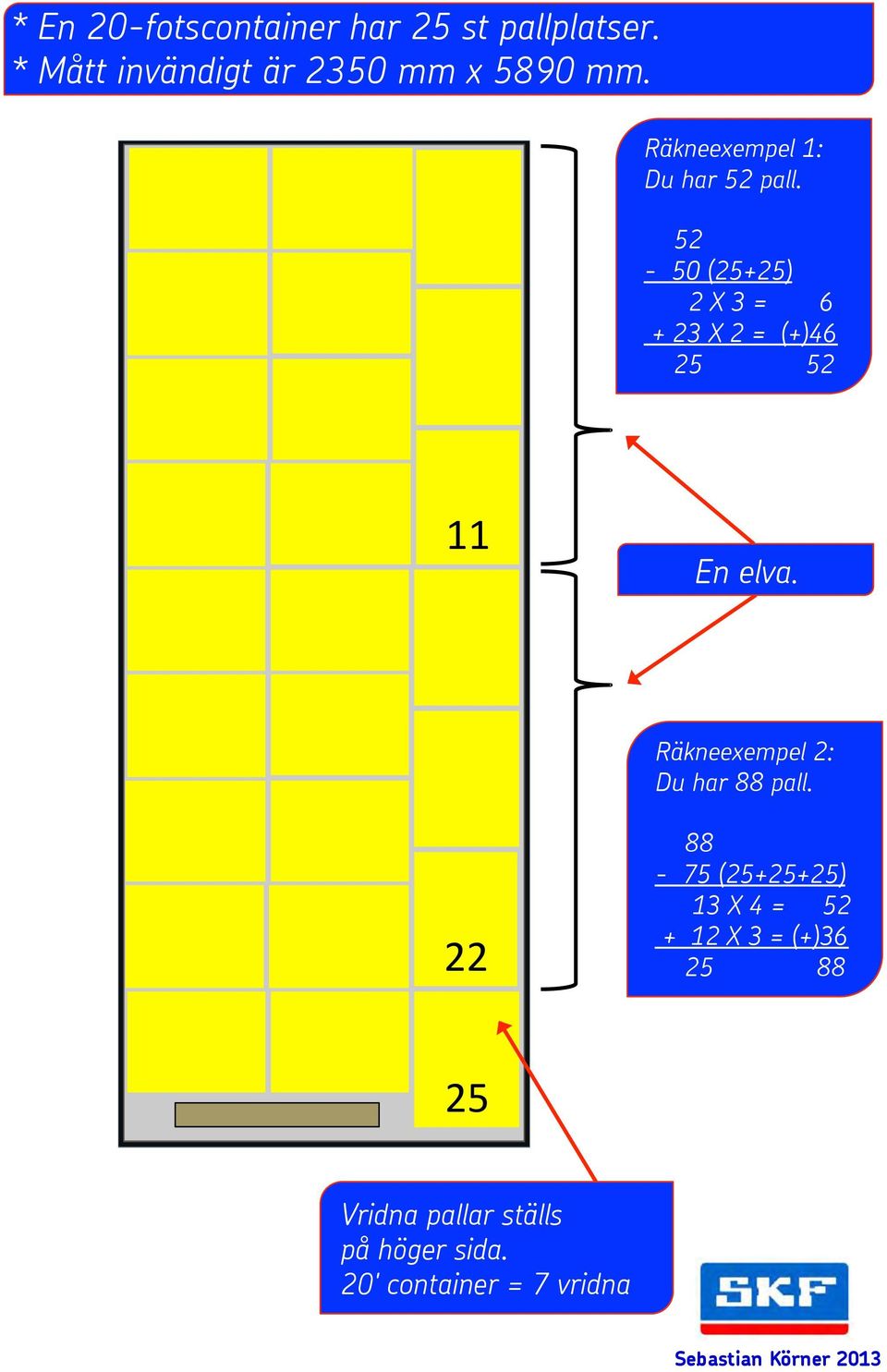

19 * En 20-fotscontainer har 25 st pallplatser. * Mått invändigt är 2350 mm x 5890 mm. Räkneexempel 1: Du har 52 pall (25+25) 2 X 3 = X 2 = (+) " En elva. Räkneexempel 2: Du har 88 pall. 22" ( ) 13 X 4 = X 3 = (+) " Vridna pallar ställs på höger sida. 20' container = 7 vridna

52-50 (25+25) 2 X 3 = 6 + 23 X 2 = (+)46 25 52 11" En elva.

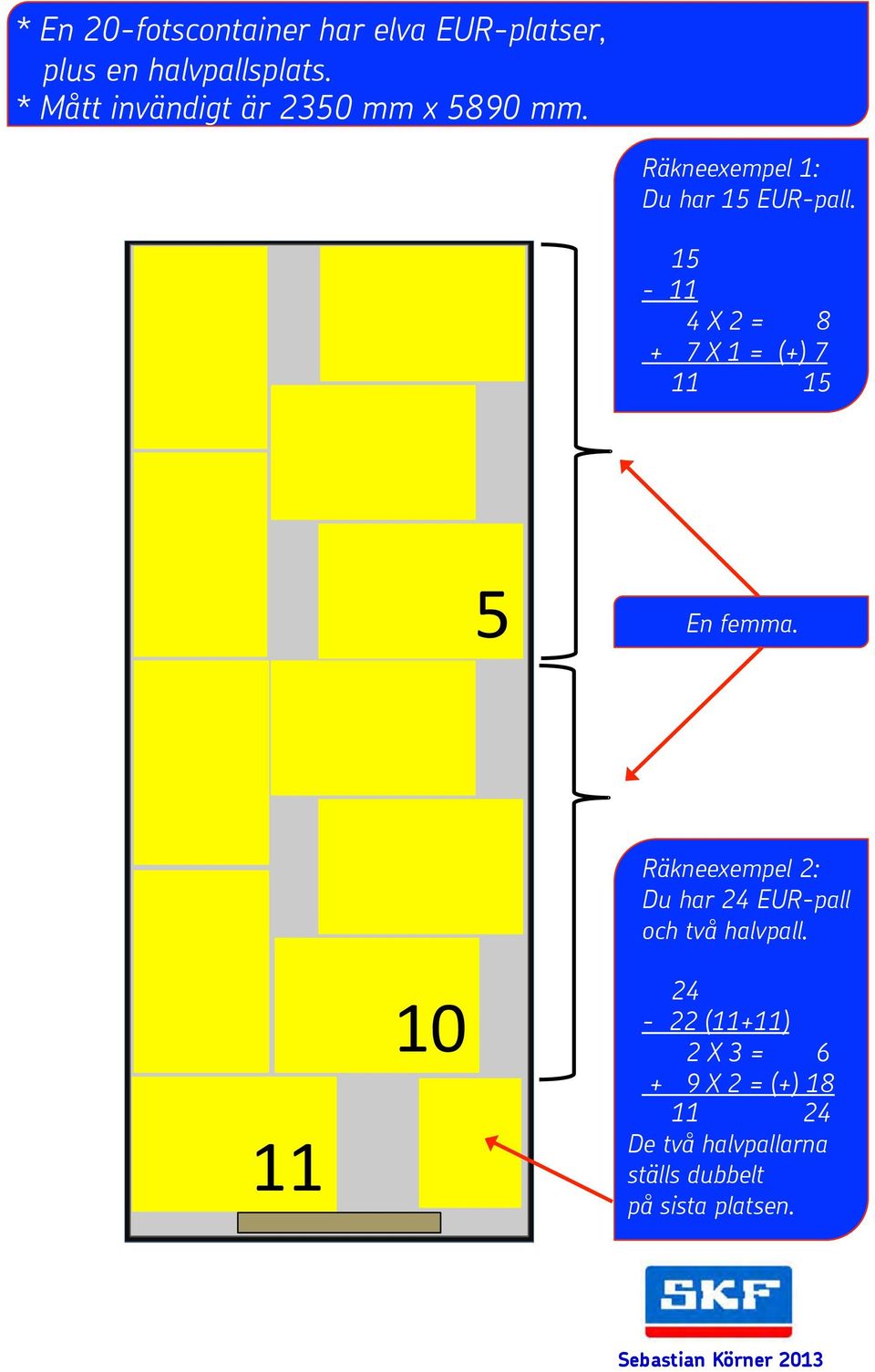

20 * En 20-fotscontainer har elva EUR-platser, plus en halvpallsplats. * Mått invändigt är 2350 mm x 5890 mm. Räkneexempel 1: Du har 15 EUR-pall X 2 = X 1 = (+) " En femma. 11" 10" Räkneexempel 2: Du har 24 EUR-pall och två halvpall (11+11) 2 X 3 = X 2 = (+) De två halvpallarna ställs dubbelt på sista platsen.

15-11 4 X 2 = 8 + 7 X 1 = (+) 7 11 15 5" En femma.

21 * En 40-fotscontainer är ca 12 m och har 53 pallplatser. Räkneexempel 1: Du har 110 pall (53+53) 4 X 3 = X 2 = (+) Första elvan 11 Räkneexempel 2: Du har 55 pall antal platser 2 X 2 = X 1 = (+) Andra elvan 22 Räkneexempel 3: Du har 167 pall ( ) 8 X 4 = X 3 = (+) Tredje elvan Fjärde elvan 33 Räkneexempel 4: Du har 48 pall antal platser 5 X 0 = X 1 = (+) fots Container 44 53! Sebastian Körner 2013

22 6 st pall 1a: femman 80 cm x 115 cm st pall 2a: femman 80 cm x 115 cm st pall 3:e femman 80 cm x 115 cm st pall 4:e femman 80 cm x 115 cm ' Container 24 EURplats 28 A-förp 80 x 115

23 * Om du tvingas lasta dubbelställda Q01:or i container, ska du säkra med en luftkudde mellan pallarna. SPGC 80 SGPC 80 SK F SK F SGPC 80 SGPC 80

24 20-fots container 13,6 m trailer 40-fots container Högst 20 cm mellan dörr och gods. Förstäng med tompall. Luftkuddar får inte blåsas mot dörrar, bara mot sidor.

25 * Max tillåten snedfördelning av vikt i container. 40 % minst i ena halvan i andra halvan högst 60 % * Tänk på att fördela last jämnt, så containern inte blir sidotung eller fram/baktung. Minst 45 % Högst 55 % M" R" K" U" 3" 3" 7" 1" 1" 5" 3"

26 Rätt: låser! Fel: låser inte Placera P01:a i botten för att få en korrekt låsning. (Sett från sidan.) Saknar du P01:or eller annat gods att låsa med, kan du förstänga med hjälp av tompall under lägre staplarna.
