Lycka till! FORT, MOTOR COMPANY A/B Serviceavdelningen

Storlek: px

Starta visningen från sidan:

Download "Lycka till! FORT, MOTOR COMPANY A/B Serviceavdelningen"

Elisabeth Sandberg
för 5 år sedan
Visningar:

3 Den Fordson Super Major traktor Ni nu ar ägare till ar resultatet av den erfarenhet Ford Motor Company samlat under mer an 40 års tillverkning och utprovning av traktorer. Fordson Super Major ar Fords svar på Er önskan att få en pålitlig och mångsidigt användbar traktor med stor dragkraft kombinerad med låga driftskostnader. Den har dessutom konstruerats så, att skötsel och underhåll Ett och snabbt kan klaras av traktorskötaren själv. Denna bok har tillkommit dels för att lämna anvisningar om traktorns handhavande i olika sammanhang och dels för att hjälpa traktorskötaren att hålla traktorn i god kondition och förebygga missskötsel, som kan leda till skador på traktorn. De beskrivningar och anvisningar, som lamnas, galler huvudsakligen jordbrukstraktorn. Genomläs särskilt noga de anvisningar, som galler traktorns inkörning, manövrering liksom vissa justeringar. De sistnämnda ar medtagna för sådana traktorskötare, som kunna anses kompetenta att pi egen hand justera traktorn och som bor långt från någon auktoriserad Fordsonverkstad. Som regel galler emellertid, att vid större justeringar eller reparationer en Fordsonverkstad bör anlitas. Denna ar nämligen utrustad för att utföra sådana arbeten på ett betryggande satt och till rimliga priser. Speciellt gäller detta insprutningspumpen på dieselmotorn, som under inga förhållanden får justeras eller repareras av personer, som ej har ingående kännedom om denna utrustning. Aven insprutarna ar mycket ömtåliga för åverkan med olampliga verktyg. Fordsonverkstaderna ar namligen dels utrustade med specialverktyg, varigenom kunderna tillförsäkras förstklassig och snabb service, dels har de välsorterade reservdelslager, vilket förhindrar onödig väntan. Låt aldrig någon annan an en utbildad och van mekaniker reparera eller justera Er nya traktor. Den ar alltför värdefull för att lämnas i händerna på mindre skickliga reparatörer. Er Fordsonförsäljare och vi önskar alla att Ni skall få största möjliga glädje och nytta av Er nya traktor och vi hoppas, att Ni vill offra den lilla tid, som åtgår för att läsa denna bok. Det ar just till Er tjänst den skrivits. Lycka till! FORT, MOTOR COMPANY A/B Serviceavdelningen

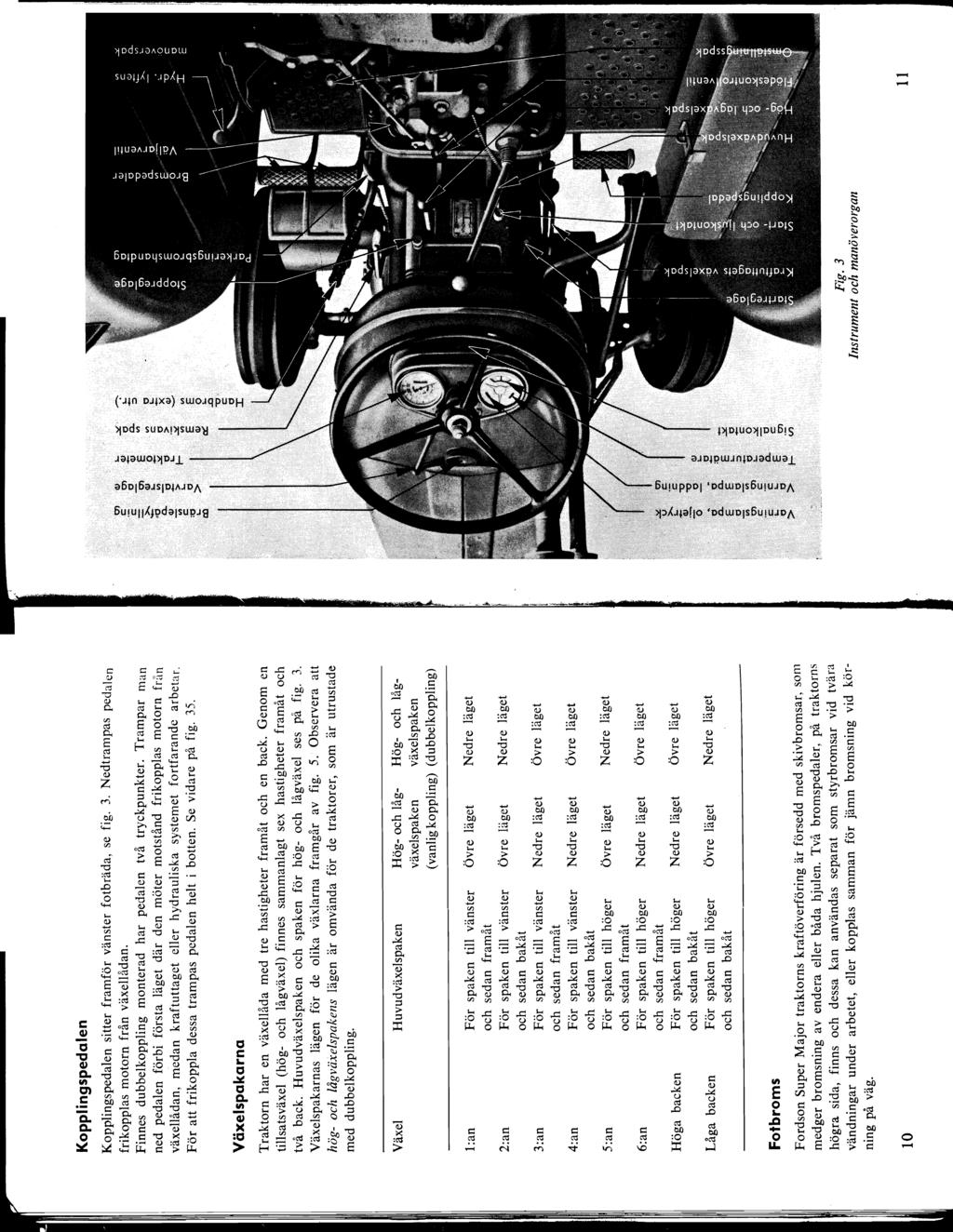

4 . Il l I INSTRUMENT OCH MANOVERORGAN Sid. Bränslekranen X Matarpumpen Stoppreglaget Huvudströmbrytaren Startreglaget Dekompressionsanordningen Varvtalsreglaget Kopplingspedalen Vaxelspakarna Fotbroms Parkeringsbroms Differentialspärren Traktometern Ljuskontakten Temperaturmätaren Varningslampa för oljetryck Varningslampa för generatorladdning Signalhornet Sadeln Hydrauliska systemets reglage Kraftuttaget Jordbruksdrag s Remskivan Allmänna instruktioner. start och körning För bästa effekt och tillförlitlighet skall följande iakttagas.. Inkörning av traktorn Start av kall motor Start vid sträng kyla Start av varm motor Stannande av motorn Traktometern Körning SMORJNING OCH TILLSYN Tillsyn två gånger dagligen Tillsyn varje kväll Tillsyn efter varje S0 timmars körning Tillsyn efter varje 100 timmars körning Tillsyn efter varje 200 timmars körning Tillsyn efter varje 600 timmars körning Tillsyn efter varje timmars körning eller två gånger om året Tillsyn efter varje timmars körning eller en gång om året Tillsyns- och smörjschema Motorns smörjsystem Ventilmekanismen Motorns kylsystem MOTORN Vattenpumpen i Termostaten Fläktremmen Kylarens påfyllningslock Frostskyddslösning Bränslesystemet Typ av bränsle Dieselbränslets förvaring Påfyllning av bränsle Bränsletanken Bränslekranen Matarpumpen Bränslefiltret Insprutningspumpen Insprutarna Luftning av bränslesystemet Inställning av insprutningspumpen Tomgångsjustering Felsökningstablå KRAFTOVERFORINGEN Kopplingen Justering av kopplingspedalens spel Urtrampningslagret Dubbelkoppling Justering av kopplingspedalens spel Vaxellådan Växellådans skötsel Bakaxeln Sid
