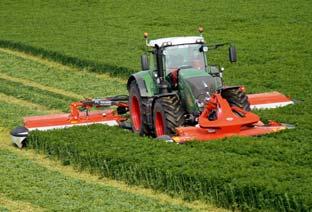

1 Trippelkombinationer GMD TRIPPLA SLÅTTERMASKINER FC TRIPPLA SLÅTTERKROSSAR be strong, be KUHN

2 2

3 GMD 3125 F 3525 F FC 3125 F 3525 F MAXIMERAD AVKASTNING. OPTIMERAD VALLSKÖRD. KUHN har utvecklat nya GMD-slåttermaskiner och FC-slåtterkrossar för att hjälpa dig i den ofrånkomliga kapplöpningen om avkastning. Gårdar har allt större ytor att skörda, optimala slåtterperioder är begränsade, och vallskörden måste hålla högsta kvalitet. I dessa tider kan du förlita dig på KUHN-lösningarnas prestanda, arbetskvalitet och diftsäkerhet. GARANTERAT JÄMN STUBBHÖJD Korrekt markanpassning är ett absolut krav för att ett jämnt snitt och en ordentlig vallskörd ska uppnås på kuperad mark och i sluttningar. Frågan blir ännu viktigare ju större arbetsbredden är. KUHN tillhandahåller här avancerade tekniska lösningar för att uppnå både ett stort vertikalt och vinklat rörelseområde. SKÖRDA DEN BÄSTA DELEN PÅ PLANTAN De breda slåttermaskinerna och slåtterkrossarna från KUHN har en del gemensamma nämnare som säkerställer att du klipper hela vallskörden, och det med hög kvalitet: LIFT-CONTROL hydropneumatisk fjädring, OPTIDISC knivbalk, möjlighet till bredspridning (tillval) osv. REFERENS NÄR DET GÄLLER TILLFÖRLITLIGHET Det är ingen tillfällighet att slåttermaskinerna från KUHN används som referens på marknaden när det gäller allt från knivbalkens PROTECTADRIVE-skydd till det hydrauliska påkörningsskyddet. KUHN s breda GMD-slåttermaskiner och FC-slåtterkrossar i korthet: GMD 3125 F / 3525 F Arbetsbredder Strängbredder (m) (m) Antal tallrikar 3,10 / 3,50 1,00-1,20 7 / 8 GMD ,20-8,75 2,40 2 x 7 GMD ,13-9,53 2 x 2,80 2 x 8 GMD ,53-9,93 2 x 2,80 2 x 8 FC 3125 F / 3525 F 3,10 / 3,50 1,20-2,00 7 / 8 FC ,33-8,73 1,45-2,10 2 x 7 FC ,13-9,53 1,85-2,40 2 x 8 FC ,53-9,93 1,85-2,40 2 x 8 Crimper NEJ JA (vridbara stålfi ngrar) 3

4 UTMÄRKT MARKANPASSNING INN VALLSKÖRD AV HÖGSTA Är ditt mål att producera så mycket mjölk och kött som möjligt utifrån den grundläggande ransonen? KUHN finns vid din sida för att uppnå en högkvalitativ vallskörd med minimala jordnivåer och högt energi- och näringsinnehåll. De nya GMD- och FC-trippelslåttermaskinerna har inbyggda specialfunktioner som gör det lättare att följa markkonturerna och på så vis förbättra klippkvaliteten och efterlämna oskadd grässtubb. FLEXIBLA FRONTMONTERADE AGGREGAT SOM ANPASSAR SIG EFTER MARKEN Ramen på de frontmonterade slåttermaskinerna GMD och FC 3125/3525 har ett integrerat fjädringssystem som gör att slåtteraggregatet klarar stora rörelseområden. Vi talar om ett vinkelrörelseområde på 30 och en vertikal rörelse på nästan 70 cm, samtidigt som marktrycket hålls konstant hela vägen! Aggregatets pendelupphängning utgör naturligtvis grunden för de stora rörelseområdena. 4

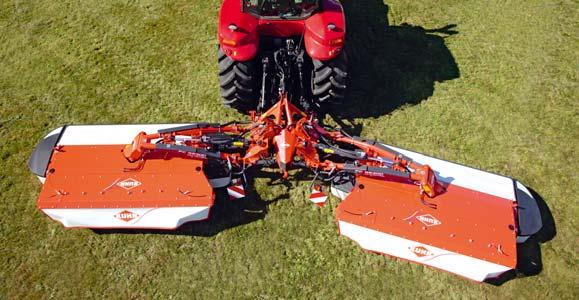

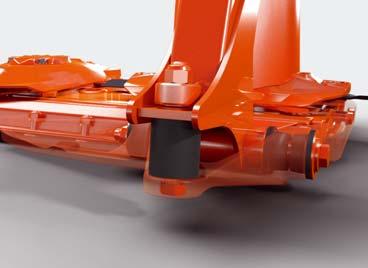

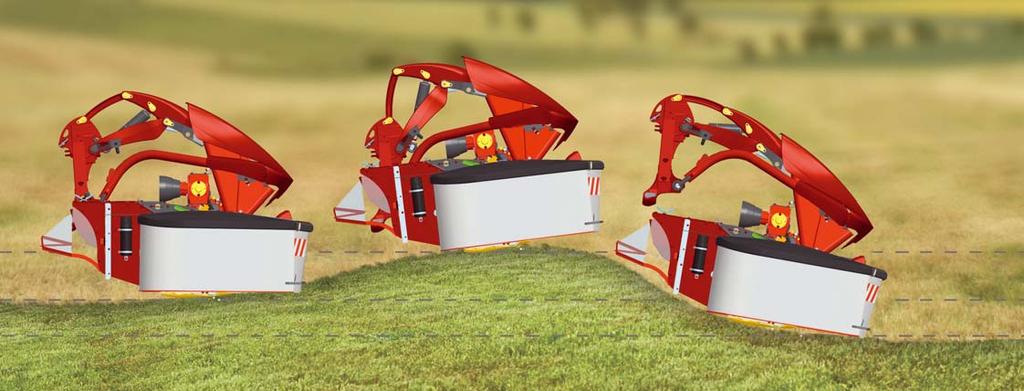

5 EBÄR KVALITET! EN BRA MATCHNING! IMPONERANDE RÖRELSEOMRÅDE HOS BAKMONTERADE AGGREGAT De bakmonterade GMD- och FC-aggregaten kan följa i princip vilka markkonturer som helst. Följande lista visar egenskaper som möjliggör detta: - pendelupphängning av aggregaten, - hydraulisk sidoförskjutning med 20 cm, - ett vertikalt rörelseområde på nästan 50 cm, - en vinkelfl exibilitet från +13,3 till -8,1 vid 50 cm överlappning. Imponerande siffror, säger du: Du kan vara säker på att KUHN har gjort allt för att förbättra din vallskörd! SMALA STRÄNGAR VID BEHOV De frontmonterade slåttermaskinernas sträng kan vid behov reduceras till 1,00 1,20 m för att traktorns hjul inte ska rulla över den. Det innebär att skörden inte plattas till och kontamineras av jorden. INGET LÄMNAS OKLIPPT För att en ren och fullständig klippning ska erhållas i sluttningar och skarpa svängar kan slåtteraggregaten förskjutas 20 cm i sidled så att överlappningen mellan de främre och bakre aggregaten blir större. Beroende på modellkombination är överlappningar på mellan 30 och 70 cm möjliga. Föraren kan ändra arbetsbredden från hytten under arbetets gång. Denna funktion är till verklig nytta för traktorer med stora spårvidder eller stora hjul. 5

6 RENT FODER FÖR HÖGRE INTÄKTER Alla vinster från djuruppfödning börjar med foderreserverna som förvaras i silo, balar eller rännor. Målet är enkelt: producera så mycket kött eller mjölk som möjligt utifrån de grundläggande foderransonerna. För att detta ska uppnås måste fodrets smaklighet optimeras för att uppmuntra så stort intag som möjligt, samtidigt som näringsvärdet maximeras. På så vis kan du avsevärt minska behovet av koncentrat och tillsatsmedel och därmed öka lönsamheten. EN SÄNKNING AV ANDELEN FÖRORENINGAR FRÅN 4 % TILL 2 % SPARAR 89 EURO PER HEKTAR OCH ÅR! Genom undersökningar utförda i en tysk region med intensiv produktion har man fastställt ensilagekvalitetens ekonomiska effekt på en mjölkproducerande gård. Forskare jämförde två typer av ensilage: det första med 2 % föroreningar och det andra med 4 %. Efter att ha mätt näringseffekten hos ensilaget med den sämre kvaliteten beräknade de värdet på koncentrat som behövde tillsättas för att samma produktionsnivå skulle nås. Man kom fram till att den ekonomiska effekten var 89 euro per hektar och år! MJ NEL ENERGIUPPTAG PER KO OCH ÅR +41 euro per hektar och år MJ NEL ENERGIINNEHÅLL PER HA VID EN AVKASTNING PÅ 10 TON TORRSUBSTANS MJ NEL +48 euro per hektar och år MJ NEL MJ NEL MJ NEL 4 % föroreningar... 2 % föroreningar MJ NEL MJ NEL 4 % föroreningar... 2 % föroreningar 6 BRA RESULTAT Förbättrad klippning utmärkt markanpassning - mindre grödkontaminering bevarat näringsvärde grässtubbsskydd för snabbare återväxt. LÖSNINGEN: LIFT-CONTROL FÖR... REDUCERADE KOSTNADER Sänkta kostnader mindre dragkrafter - lägre bränsleförbrukning mindre slitage och sidokrafter mindre behov av koncentrat ökad arbetshastighet ökad produktivitet. ANVÄNDARVÄNLIGHET Lättare arbete inställningar från hytten manometer för exakt justering smidig passering av hinder påkörningsskydd Non-Stop. Källa: Jordbrukskammaren i Niedersachsen (Tyskland), 2014.

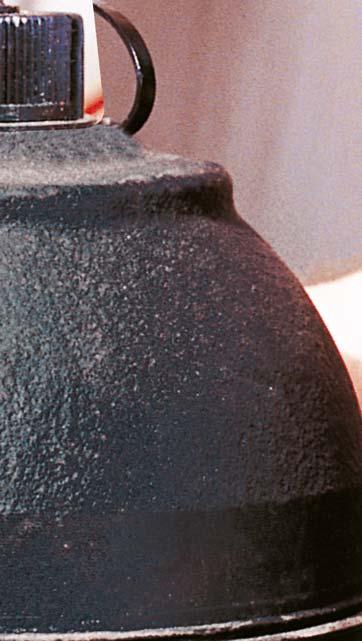

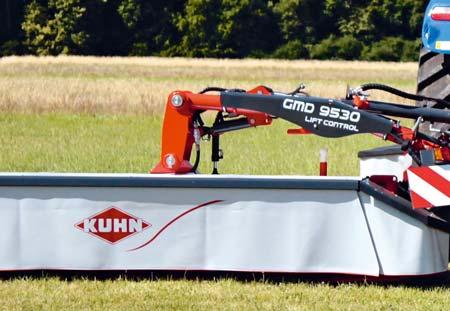

7 KUHNS NYCKEL TILL EN REN GRÖDA: LIFT-CONTROL Skanna denna QR-kod med din smartphone för att själv se hur LIFT-CONTROL fungerar. SMART KINETIK LIFT-CONTROL är mycket mer än bara ett fjädringssystem med en kvävebehållare som ersätter den traditionella fjädern. Den huvudsakliga fördelen med LIFT-CONTROL-systemet kommer av det unika sättet som de kinetiska krafter som verkar på knivbalken utnyttjas. Ingenjörerna på KUHN har lyckats göra ett dynamiskt fjädringssystem i motsats till det passiva system som vanligen används. HUR FUNGERAR LIFT-CONTROL I PRAKTIKEN? Den speciella kinematiken hos KUHN's trippla slåttermaskiner inbegriper en fjädringscylinder för att göra slåtteraggregatet (1) lättare, en påkörningscylinder (2), en behållare med justerbart tryck (3) och en pivotaxel välplacerad och nära maskinens mittpunkt. (4). Rätt fjädringsinställning begränsar inblandningen av föroreningar i grödan och minskar knivbalkens marktryck: lägre bränsleförbrukning, släpskoslitage och grässtubbsskydd. Aktivt Non-Stop påkörningsskydd A KLIPP LUGNT OCH TRYGGT! Ingen lantbrukare har råd att skada sin slåttermaskin mitt under högsäsongen på grund av ett oupptäckt hinder eller en felmanöver. På de nya trippla slåttermaskinerna från KUHN vrids slåtteraggregatet bakåt kring tappen (4) när ett hinder träffas. I samma ögonblick överförs olja till fjädringscylindern. Den resulterande tryckökningen gör det lättare att lyfta slåtteraggregatet över hindret. Återgång till den ursprungliga arbetspositionen sker automatiskt. EN VÄL GENOMTÄNKT HYDRAULIKSÄKERHET - Säkerheten förblir hög även om hindret träffas av slåtteraggregatets inre tallrikar, eftersom vridpunkten för ramens arm (A) sitter långt in. - Individuell fjädring på varje slåtteraggregat hindrar det motsatta slåtteraggregatet från att accelereras framåt när den andra sidan passerar hindret. - Det hydrauliska påkörningsskyddet kan justeras beroende på klippförhållandena. Cylindern är fäst i två punkter (pilar): Den andra fästpunkten medger en ökning av kraften som krävs för rörelsen, till exempel vid arbete i hög hastighet under hårda förhållanden. 7

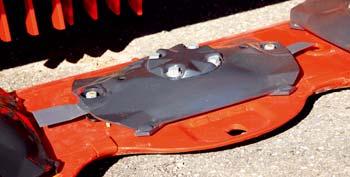

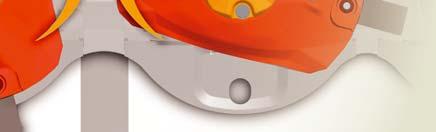

8 OPTIDISC: DET OPTIMALA SNITTET! OPTIDISC-knivbalken från KUHN är ett utmärkt exempel på hur ett nära samarbete mellan lantbrukare och tillverkare kan ge ett verkligt mervärde och lösningar som är anpassade till verkligheten. Den kombinerar på ett unikt sätt oöverträffad klippkvalitet med hög tillförlitlighet och användarkomfort. Den är permanentsmord, anpassad till effektstarka traktorer och uppfyller helt kraven som ställs av stora gårdar och maskinentreprenörer. BRA RESULTAT EN KNIVBALK SOM STICKER UT En hög klippkvalitet är av stor betydelse med tanke på det minskade koncentratbehovet som är möjligt om foderkvaliteten optimeras. I detta avseende är den viktigaste egenskapen hos OPTIDISC det varierande avståndet mellan tallrikarna. SKYDDANDE SLÄPSKOR Klibbiga grödförhållanden kan medföra viss ansamling av jord framför knivbalken men inte med OPTIDISC! Dess släpskor är konstruerade på ett sätt som ger bättre glid och skyddar grässtubben, vilket garanterar hög foderkvalitet även under svåra förhållanden. MINSKAT AVSTÅND FÖR EN REN KLIPPNING I punkten där tallrikarna går isär har avståndet mellan dem minskats för att knivöverlappningen ska öka. Detta resulterar i en ren klippning även när gräset är kort eller lätt. A B ÖKAT AVSTÅND FÖR ATT GRÖDAN LÄTTARE SKA PASSERA Mer utrymme i överlappningsområdet mellan tallrikarna där de går ihop gör att grödan lättare kan passera. Avklippt gröda fl yttas snabbt bakåt för att inte störa slåtterarbetet. FAST-FIT: 100 % SÄKER KNIVMONTERING Monteringssystemet FAST-FIT för snabbskifte av knivar är standard på de trippla slåtterkrosskombinationerna GMD och FC från KUHN. Det gör det möjligt att byta ut alla knivar på bara några ögonblick. En kraftig bladfjäder, som inte kan frigöras när tallriken roterar, utövar ett konstant tryck mot knivhållaren för högsta säkring. 8

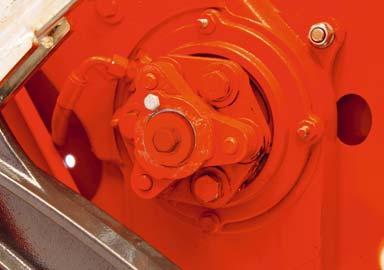

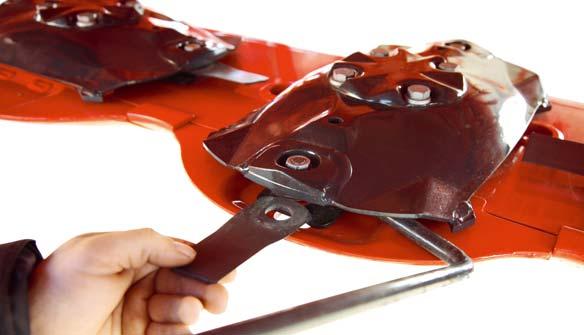

9 3 1 2 EXKLUSIVA KOMPONENTER SOM STÄRKER KNIVBALKENS HJÄRTA De tallriksbärande enheterna är försedda med dubbelradiga vinkelkontaktkullager. 2 Kugghjul med stor diameter tillverkade av smitt stål och med hög maskinbearbetningsprecision: Denna fi ness innebär maximal tålighet, vilket är ännu viktigare om en tallrik skulle träffa ett hinder. 3 PROTECTADRIVE-skydd. PROTECTADRIVE SKYDDAR DE MEST DYRBARA DELARNA Varje minut som sparas under säsongen är viktig. I händelse av en våldsam kollision mellan en tallrik och ett hinder kan axeln som håller tallriken gå av strax ovanför kullagret, tack vare en noggrant dimensionerad brottanvisning på axeln. De dyrbara tandade hjulen skyddas. Besparingen är enorm: på mindre än 15 minuter är slåttermaskinen åter driftklar till en mycket låg reparationskostnad! EXKLUSIV EXTRA STYVHET DÄR DET BEHÖVS! De tallriksbärande enheterna är monterade med bultar som löper genom hela knivbalken. Detta är en utomordentligt stark och säker montering som inte riskerar att slitas loss ur knivbalken vid stötar. Drevet till tallrikarna hålls exakt på plats, vilket totalt sett ger en utmärkt tillförlitlighet och lägre reparationskostnader. EXKLUSIV NY FASTSÄTTNING AV KNIVBALKEN PÅ CHASSIT Stötdämpare är nu integrerade i förbindelsen mellan knivbalken och chassit. De tar effektivt upp stötar under arbetets gång vid snabb körning. Ett riktigt trumfkort för lång livslängd! KUHN PARTS KONSTRUERADE OCH TILLVERKADE FÖR ATT STÅ EMOT TIDEN Såväl KUHN:s smedjor och gjuterier som den högteknologiska tillverkningsprocessen producerar reservdelar som står emot tidens tand. Du kan lita på vår kunskap och våra originaldelar. Lantbrukare drar fördel av vår kundtjänst och logistikservice via vilken KUHN-butik som helst som tillhandahåller snabba och pålitliga reparationslösningar i samarbete med din närmaste KUHN-återförsäljare. be strong, be KUHN 9

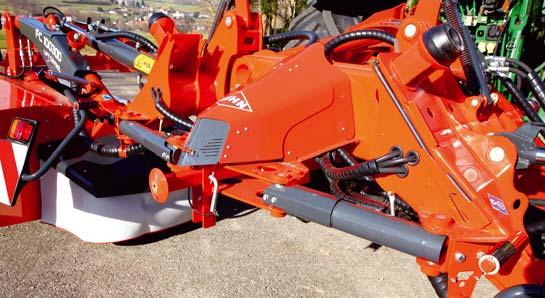

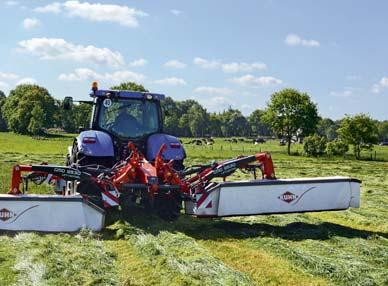

10 GMD 3125 F 3525 F FC 3125 F 3525 F MODERN STIL MÖTER FANTASTISKA PRESTANDA Första intrycket räknas! Och när man ser de nya GMD-slåttermaskinerna och FC-slåtterkrossarna från KUHN är detta intryck mycket positivt. Men insidan förtjänar också en närmare titt, eftersom dessa nya modeller har så många praktiska KUHN-egenskaper att det är svårt att inte glömma någon: - en speciell ramkonstruktion för en unik markanpassning, - den underhållsfria OPTIDISC-knivbalken för en optimal klippning, - PROTECTADRIVE-skydd och FAST-FIT-systemet för snabbskifte av knivar, - slåtteraggregatets hydropneumatiska fjädring LIFT-CONTROL, - smidiga inställningar för ökad användarkomfort, - en crimperrotor med vridbara stålfingrar på FC3125F och FC3525F. EXKLUSIV ETT NYTT FUNKTIONELLT UTSEENDE De nya frontmonterade GMD- och FC-slåttermaskinerna från KUHN har en snygg, men också mycket funktionellt designad huvudram. Den kompakta ramen, lik en hammarhaj, ger bättre sikt och integrerar diskret fjädringsenheten med sin utomordentligt goda markanpassning. De två stödarmarna är placerade långt ifrån varandra, vilket gör att slåtteraggregatet går stadigt. 10 STÖDARMAR MED DYNAMIK Den mycket speciella kinematiken hos dessa maskiner omfattar två kraftiga nedre länkarmar monterade på extra stora kulleder. Länkarmarna är kopplade till traktorn i en lägre position än framtill. Detta skapar en dynamisk spänning under drift som ger upphov till en lyfteffekt på slåtteraggregatet och gör en avsevärd skillnad för markföljsamheten i kuperade områden.

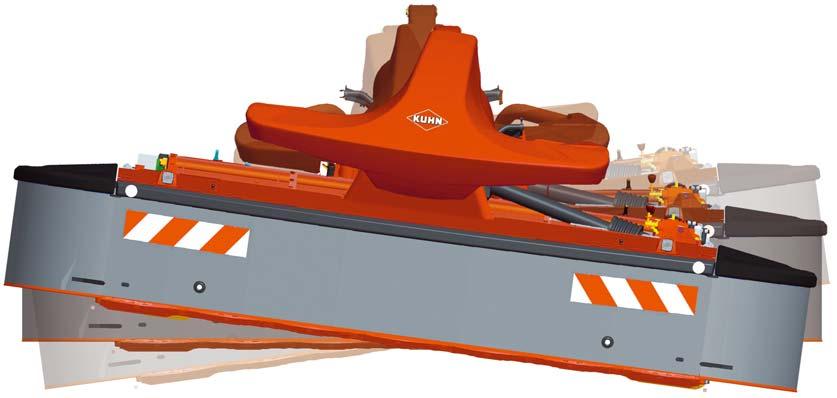

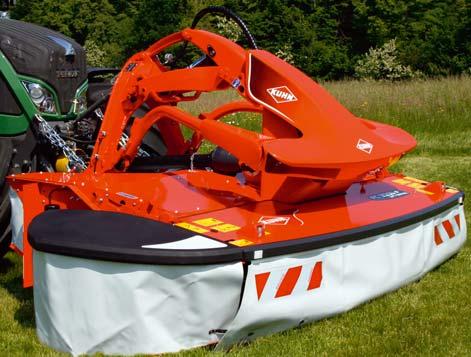

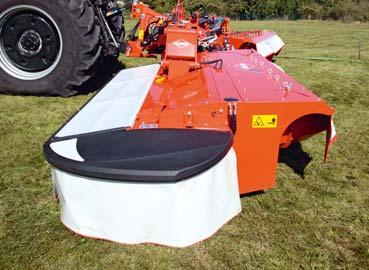

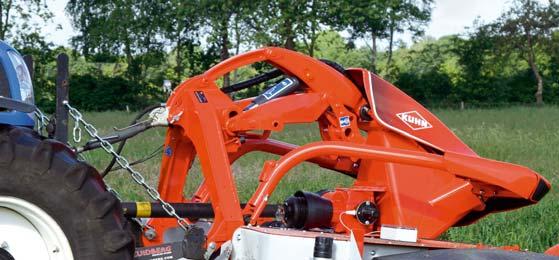

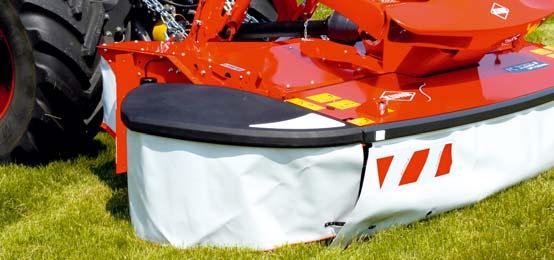

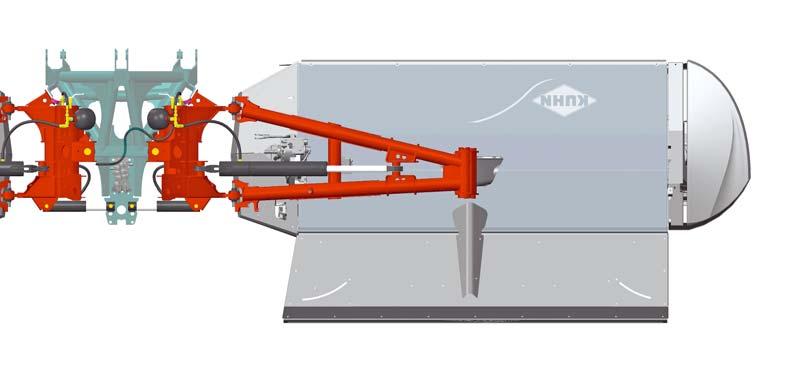

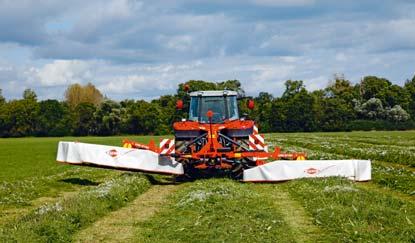

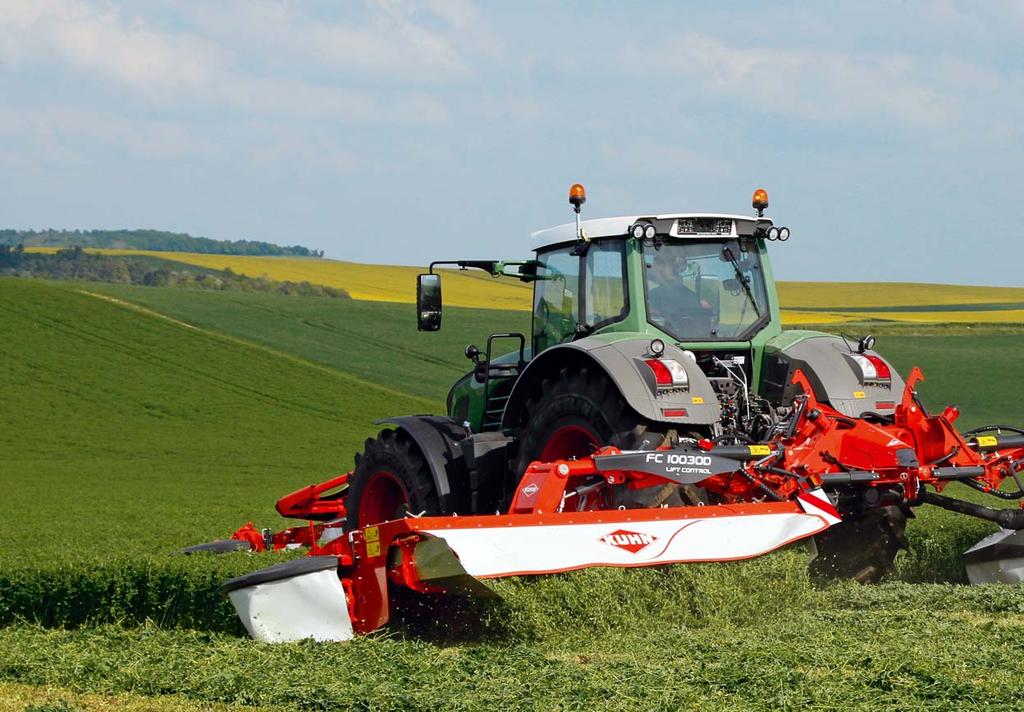

11 FANTASTISK FÖLJSAMHET I TERRÄNGEN Frontmonterade slåtteraggregat måste vara så pass fl exibla att de anpassar sig efter den skiftande terräng som de kan stöta på. Samtidigt utsätts de ofta för stora påfrestningar. De frontmonterade GMD/FC-slåttermaskinerna är konstruerade för detta ändamål och har en pendelupphängning av slåtteraggregatet med betydande möjligheter till förfl yttning. De kan oscillera från vänster till höger i en vinkel på upp till 30 och täcka ett vertikalt rörelseområde på nästan 70 cm! SNABBA OCH ENKLA INSTÄLLNINGAR Användarkomfort är en mycket viktig fråga hos KUHN. På nya GMD/FC 3125 F/3525 F kan marktrycket ställas in enkelt och snabbt via en hydraulcylinder som alltid håller det på rätt nivå. Vid vändtegen lyfts aggregaten med hjälp av en integrerad cylinder. Traktorns lyftarmar förblir därmed orörda i arbete. På de frontmonterade FC-modellerna görs valet mellan de två crimperhastigheterna (755 eller rpm) helt enkelt genom justering av en central spak. SMAL STRÄNG. ORDENTLIG VALLSKÖRD. Olika anordningar gör att en smal sträng skapas så att traktorns hjul inte rullar över den och trycker ner den i jorden. På de frontmonterade GMD-slåttermaskinerna samlar en driven strängtrumma på varje sida grödan och minskar på så vis strängbredden ner till 1,00 1,20 m. Crimperrotorn hjälper till att minska strängbredden ner till 1,20 m på FC-modellerna. BRED OCH MODULÄR ÖVERLAPPNING För att en ren klippning ska erhållas i sluttningar och svängar kan överlappningen mellan de främre och bakre aggregaten justeras hydrauliskt mellan 30 och 70 cm (beroende på modellkombination) även under körning. Detta är till verklig nytta för traktorer med stora spårvidder eller stora hjul. FLEXPROTECT: FLEXIBELT SKYDD Förvridna sidokåpor efter påkörning av ett hinder? Inte på de nya frontmonterade GMD- och FC-slåttermaskinerna från KUHN! I detta fall böjs FLEXPROTECT-sidokåporna av polyeten utan att gå sönder eller skada aggregatet. När hindret har passerats återgår materialet automatiskt till sin ursprungliga form. 11

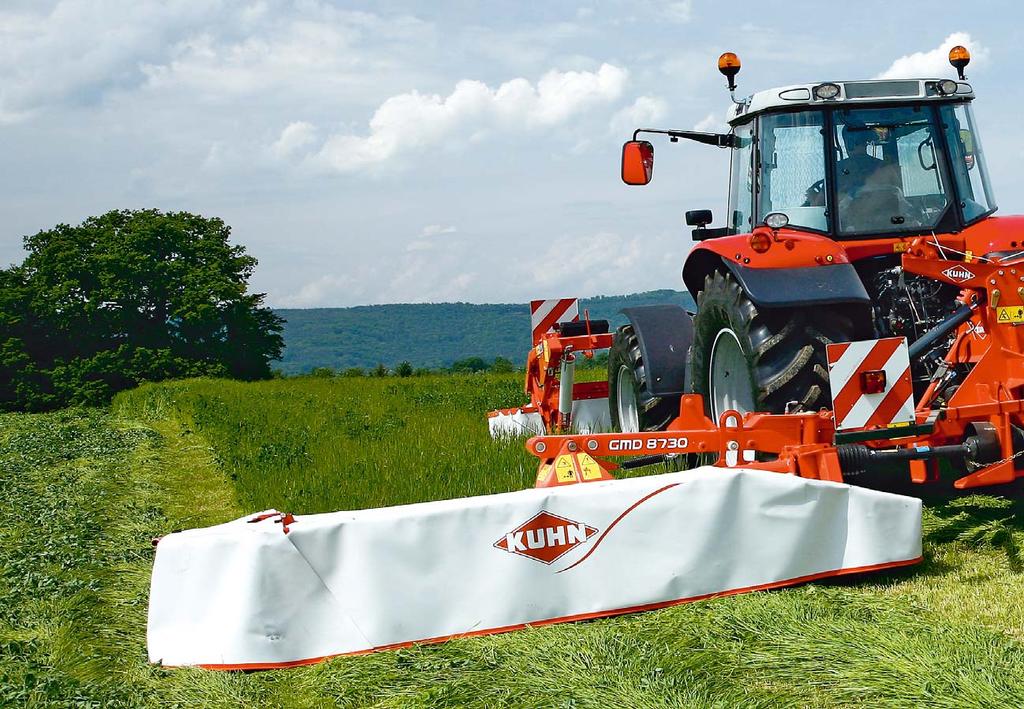

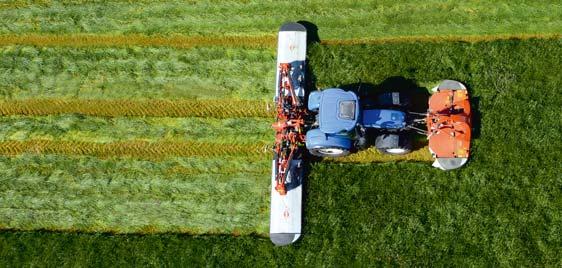

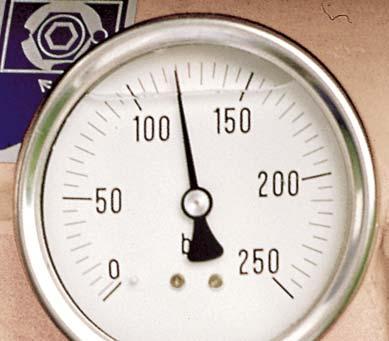

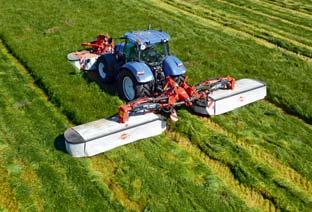

12 GMD 8730 HÖG AVKASTNING MED MINIMAL ENERGIFÖRBRUKNING Hög avkastning med minimalt effektbehov: Detta är huvudegenskaperna hos denna trippelkombination. Den väger mindre än kg och kan användas med traktorer på 120 hk och uppåt. Den hydropneumatiska fjädringen LIFT-CONTROL och den underhållsfria OPTIDISC-knivbalken är övertygande detaljer på GMD 8730 som ger ökad komfort och tidsbesparingar. REDUCERADE KOSTNADER LIFT-CONTROL: BESPARINGAR HELA VÄGEN Eftersom tid är pengar tar det bara några få sekunder att justera marktrycket! Fällcylindrarna har en extra kammare ansluten till kvävebehållare. Detta innebär att trycket enkelt kan anpassas till olika skördeförhållanden. Det hydrauliska påkörningsskyddet Non-Stop ger ett fl exibelt individuellt skydd och återaktiverar de två slåtteraggregaten när hindret har passerats. Det är vid slåtterarbete i sluttningar som alla fördelar med LIFT-CONTROL blir tydliga, något som återspeglas i klart lägre bränsleförbrukning och högre kapacitet. 12

13 1 2 3 INDIVIDUELL LYFTNING AV KNIVBALKARNA SOM STANDARD Under arbetets gång behöver du bara hantera en ventil för att lyfta det frontmonterade slåtteraggregatet, och en ventil för de bakre aggregaten. Att kunna lyfta de båda bakre slåtteraggregaten individuellt är en stor fördel på kilformade fält och möjliggör snabba och smidiga manövrer. Det berörda aggregatet ställs i transportläge med hjälp av en tvåvägs hydraulventil. SLÅTTERAGGREGATET SOM PASSAR DINA BEHOV... Tre positioner (1, 2, 3) fi nns för montering av slåtteraggregaten på armarna: beroende på arbetsförhållanden (sluttningar, fältets storlek, frontaggregatets bredd osv.) kan du välja den totala klippbredden eller större överlappning mellan frontoch bakmonterade aggregat. PLATSBESPARANDE FÖRVARING Det är de kompakta måtten som är utmärkande när trippelslåttermaskinen GMD 8730 fälls ihop för förvaring. Maskinen kan parkeras vertikalt utan att extra utrustning behövs. En sak är säker: Maskinen får plats i nästan alla skjul. 13

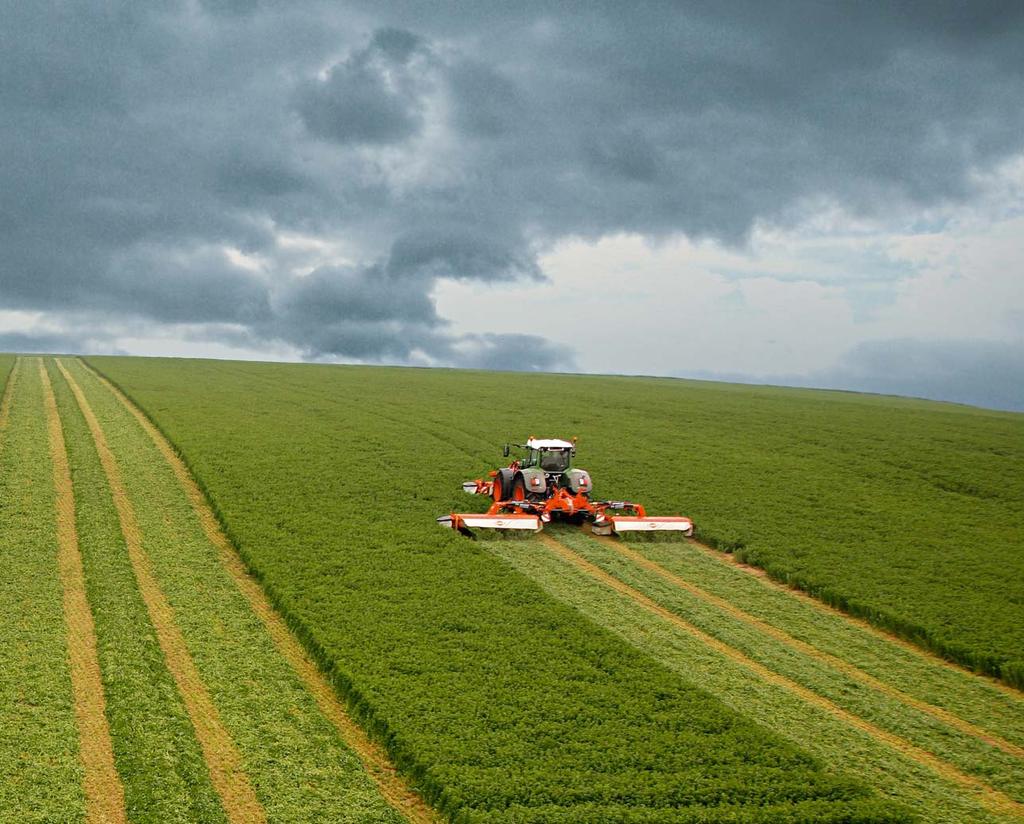

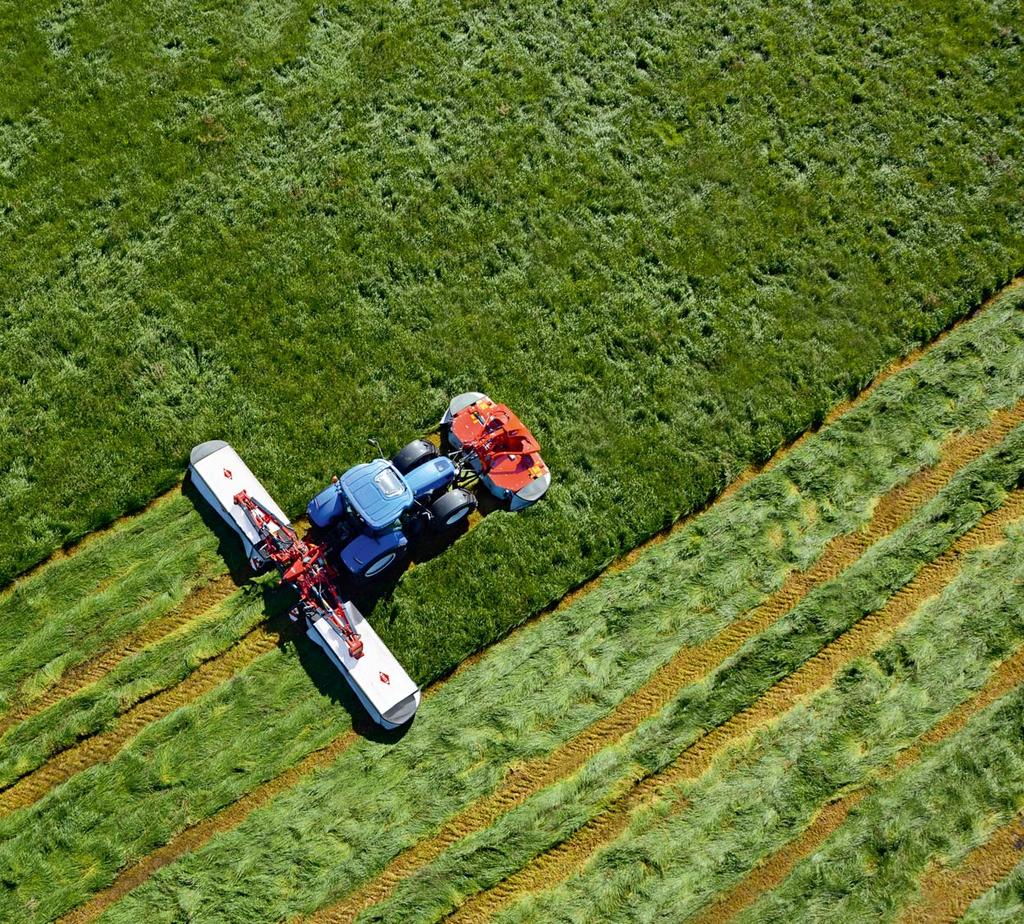

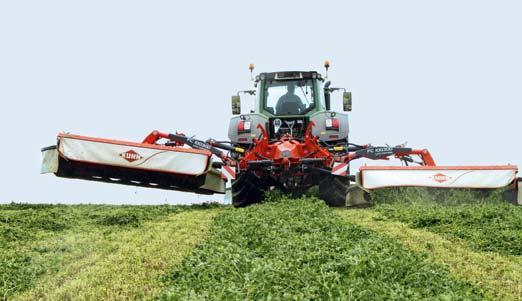

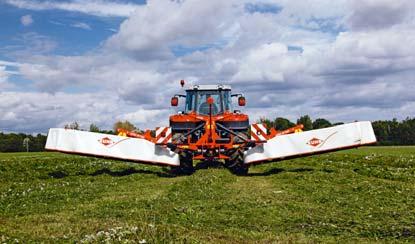

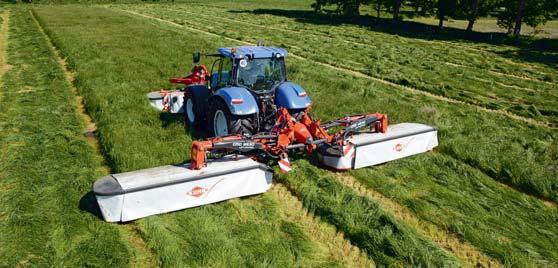

14 GMD EXTRA BREDA DRÖMMAR... Avkastningen är det som räknas vid stordrift, men det är de extra MJ av energi och en så låg procentuell andel jord som möjligt i skörden som gör den verkliga skillnaden även för stora gårdar och maskinstationer. Arbetsbredderna på 9,13 till 9,53 resp. 9,53 till 9,93 m för de två modellerna talar för sig själva, och följande egenskaper är bara grädde på moset: - en speciell ramkonstruktion för en unik markanpassning, - en central upphängning av knivbalken, - en stor och flexibel överlappning mellan front och bakmaskin, - den underhållsfria OPTIDISC-knivbalken för en optimal klippning, - PROTECTADRIVE-skydd och FAST-FIT-systemet för snabbskifte av knivar, - hydropneumatisk avfjädring LIFT-CONTROL. KOPPLA AV I HYTTEN Via manöverboxen KFA10 kan flera inställningar göras stressfritt och bekvämt från hytten. Standardfunktionerna omfattar: - styrning av den hydropneumatiska avfjädringen LIFT-CONTROL; - individuellt lyft av knivbalkarna. SEPARAT HYDRAULISK LYFTNING AV AGGREGAT Att kunna lyfta de båda bakre slåtteraggregaten individuellt med hjälp av hydraulcylindrar är en stor fördel på kilformade fält och möjliggör snabba och smidiga manövrer. Detta kan göras direkt från hytten via KFA10. Samtidigt säkerställer systemet ett lägre marktryck, vilket är bra för återväxten, slitaget på knivbalken och bränsleförbrukningen. SMIDIG VÄGTRANSPORT När en butterfl y-kombination transporteras i uppfällt läge är den närmare traktorn, något som onekligen har sina fördelar: - kompakta mått på vägen (minskad längd), - tyngdpunkt nära traktorn, - minskad belastning på traktorns bakaxel. PRAKTISKT FÖRVARINGSMÅTT Maskinen levereras som standard med två parkeringsställ. Med dem kan du parkera maskinen i uppfällt läge, vilket sparar avsevärt med förvaringsutrymme. 14

15 KUHN FANTASTISK VALLSKÖRD, HELT ENKELT! Visste du att du kan spara koncentrat till ett värde av 89 euro per hektar och år bara genom att sänka andelen orenheter i vallskörden från 4 till 2 %*? Med KUHN GRASSMASTER fi nns vi vid din sida och hjälper dig producera vallskörd av högsta kvalitet för att generera motsvarande vinster. Vi vill gärna förmedla det kunnande inom skördeproduktion som vi har byggt upp under flera årtiondens tillverkning av utrustning för framtagning av hö och ensilage. Vi ger dig tips och råd kring hur du producerar förstklassigt djurfoder. Vi hjälper dig att förstå våra maskiners styrkor så att du kan använda dem på ett optimalt sätt för att bevara kvaliteten på din vallskörd. Med expertkunnandet från KUHN GRASSMASTER kommer du att skörda foder med... Minimalt SPILL Minimal ANDEL ORENHETER Högt ENERGI- OCH NÄRINGSINNEHÅLL Hög SMAKLIGHET *Källa: Jordbrukskammaren i Weser-Ems, Tyskland. All vår expertis hittar du på 15

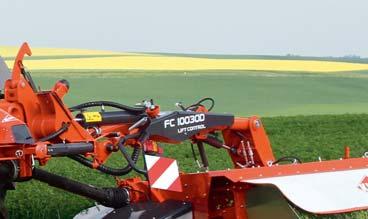

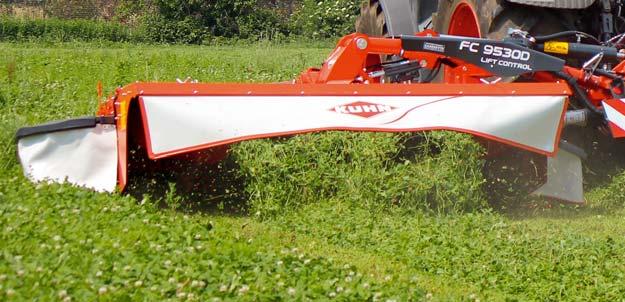

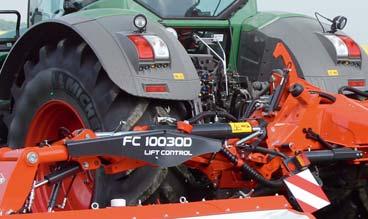

16 FC HÖG KVALITET PÅ SNITT OCH BEARBETNING. Dessutom har de tre nya slåtterkrossarna från KUHN utomordentliga arbetsbredder på 8,73, 9,53 och 9,93 m (beroende på frontmaskinen). De uppfyller alla viktiga punkter som även utmärker deras syskon, butterfly-slåttermaskinerna GMD 9530 och 10030, men har ytterligare en styrka: en effektiv crimper. 16 HYDRAULISK OCH INDIVIDUELL LYFTNING AV SLÅTTERAGGREGAT Båda knivbalkarna kan lyftas individuellt, något som är särskilt viktigt vid arbete på fältpunkter. Det integrerade systemet fungerar hydrauliskt och möjliggör på så vis snabba manövrer med stor komfort, samtidigt som ett lägre marktryck säkerställs. Det senare är bra för återväxten, slitaget och bränsleförbrukningen. BEKVÄMA INSTÄLLNINGAR FRÅN HYTTEN KFA10-terminalen underlättar maskininställningar avsevärt. Följande funktioner kan styras bekvämt från hytten: - upp-/nedfällning, - individuell lyftning av knivbalkarna, - slåtteraggregatens marktryck.

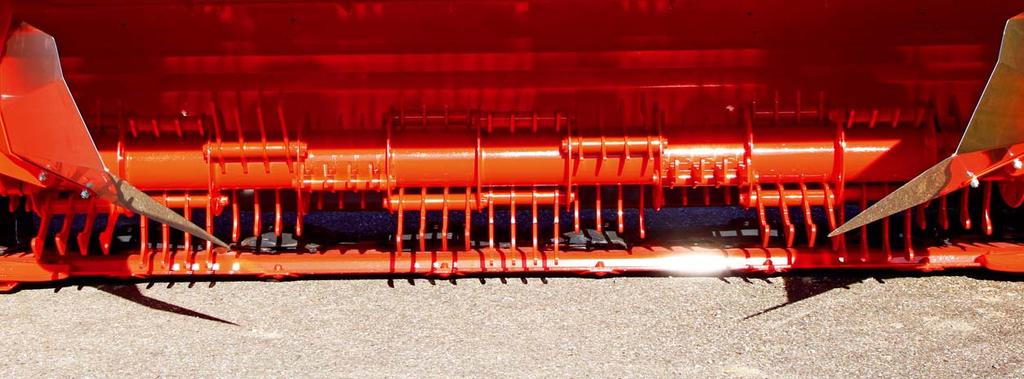

17 EN CRIMPER FÖR HÖGA PRESTANDA Rotorn på 540 mm med vridbara stålfi ngrar utmärker sig genom sin stora kapacitet som möjliggör ett högt och regelbundet genomfl öde av gröda även under svåra förhållanden. Beredning av tungt eller långt vallfoder kräver ett minimerat effektbehov. De vridbara fi ngrarna kan vid behov undvika främmande material. Och du kan välja att bredsprida eller lägga fodret i en sträng - båda alternativen är standardmonterade. ROTORVARVTAL: DITT VAL OCH DIN KOMFORT! Crimpern kan anpassas till olika fodertyper med hjälp av en centralt placerad tvåstegsspak. Sänk rotorns varvtal för känsliga grödor (755 rpm) och öka varvtalet för tjockt gräs (1 000 rpm). Anpassningen tar bara några sekunder! EXKLUSIV INBYGGT ROTORSKYDD Crimperrotorns drivaxel skyddas på sin axelför-längning av en brytbult. Skulle ett främmande föremål passera genom maskinen, eller i det osannolika fall att grödbelastningen blir för stor, är crimpern och växellådan helt säkra. SKADOR PÅ SIDOKÅPOR HÖR TILL DET FÖRGÅNGNA När ett hinder träffas böjs KUHN FLEXPROTECTsidokåporna av polyeten utan att gå sönder eller skada slåttermaskinen. Materialet återgår sedan till sin ursprungliga form. Kåporna böjs automatiskt utan att någon extra traktorventil måste användas. 17

18 Tekniska specifikationer GMD 3125 F GMD 3525 F GMD 8730 Arbetsbredd per slåtteraggregat (m) 3,10 3,50 3,10 Alternativa arbetsbredder med trippelkombination (m) - 8,20-8,45-8,75 Överlappning främre/bakre aggregat (cm) Med GMD 8730: Med GMD 9530: Med GMD 9530: Med GMD 10030: Med GMD 3125 F: Strängbredd (m) 1,00-1,50 2x 2,40 Redskap 3-punktslyft, kat. 2 Kraftuttagsvarvtal (rpm) Primär kraftuttagsaxel Driftsäkerhet med Frihjul Knivbalk Antal tallrikar med säkerhetssläpskor gjorda av härdat stål 7 8 2x 7 Hydropneumatiskt fjädringssystem LIFT-CONTROL Markanpassning Hydraulisk justering av marktrycket Crimpersystem - Vändningsposition vid vändtegen via hydraulcylinder via integrerad hydraulenhet; Strängläggningssystem 2 drivna strängtrummor Bredspridningssystem - Transportbredd (m) 2,99 3,48 3,00 Transporthöjd (m) - 3,99-3,84-3,72 Sidoskydd FlexProtect Skyddskåpa och säkerhetsbalk Maskinförvaring plan vertikalt uppfälld Belysning och körriktningsvisare Lägsta effektbehov från kraftuttag (kw/hk) 32 / / / 122 Krav på traktorns hydraulik 1x SA 1x DA + 1x SA Krav på traktorns elsystem 1x 7-poligt uttag 1x ISO 7-poligt uttag och 1x ISO 3-poligt uttag Vikt (kg)

19 Trippla tallriksslåttermaskiner och slåtterkrossar GMD 9530 GMD FC 3125 DF FC 3525 DF FC 8830 D FC 9530 D FC D 3,50 3,10 3,50 3,10 3,50 9,13-9,53 9,53-9,93-8,33-8,73 9,13-9,53 9,53-9,93 Med GMD 3125 F: Med GMD 3525 F: Med GMD 3525 F: Med FC 8830 / 9530: Med FC 8830/9530: Med FC 10030: Med FC 3125 F: Med FC 3525 F: x 2,80 1,20-2,00 2x 1,45-2,10 2x 1,85-2,40 Med FC 3525 F: punktslyft, kat.3 eller 4N (kompatibel med Quick-Hitch, kat.3 eller 4N) punktslyft, kat. 2 3-punktslyft, kat.3 eller 4N (kompatibel med Quick-Hitch, kat.3 eller 4N) 1 3/8 6 eller 21 splines, 1 3/4 20 splines slirkoppling (integrerat i sidoväxellådan) OPTIDISC (med FAST-FIT-knivmontering och PROTECTADRIVE-skydd) 2x x 7 2x 8 pendelupphängd knivbalk rotor med vridbara stålfi ngrar med crimperhuv som kan ställas in i 5 lägen simultan eller individuell lyftning möjlig via hydraulcylinder via integrerad hydraulenhet; simultan eller individuell lyftning möjlig yttre stränghjul via crimperrotor - 2,95 3,35 2,99 3,50 2,95 3,35 3,90-3,50 3,90 FlexProtect (hydraulisk fällning som standard) FlexProtect FlexProtect (hydraulisk fällning som standard) vertikalt uppfälld på två parkeringsställ plan vertikalt uppfälld på två parkeringsställ (i enlighet med föreskrifterna i destinationslandet) 99 / / / / / / / 221 2x DA 1x SA 2x DA (+ 1x DA för hydrauliskt 3-punktslänkage) 1x 7-poligt uttag och 1x ISO 3-poligt uttag 1x 7-poligt uttag 1x 7-poligt uttag och 1x ISO 3-poligt uttag standard tillval - ej tillgängligt 19

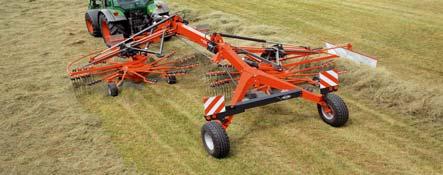

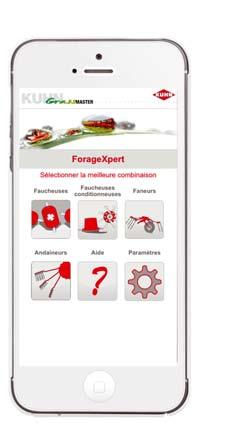

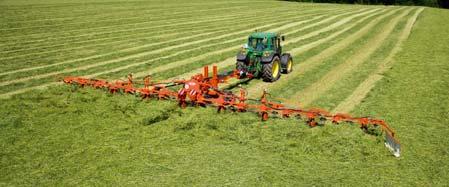

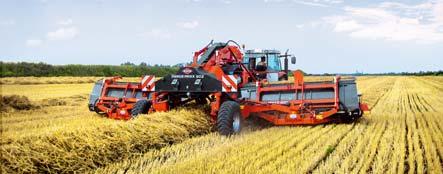

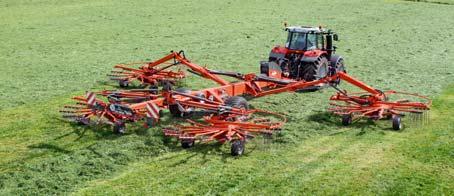

20 KUHN APPAR SMÅ PROGRAM MED STOR EFFEKT FÖR KRAFTFULLA SKÖRDESYSTEMLÖSNINGAR Vallskördekedjan är inte starkare än sin svagaste länk. Det är viktigt att alla maskiner fungerar tillsammans. I detta sammanhang kan appen ForageXpert från KUHN hjälpa dig att optimera ditt skördesystem utifrån din befi ntliga utrustning. Med det här verktyget kan du snabbt hitta den slåttermaskin, slåtterkross, vändare och strängläggare som bäst passar till dina befi ntliga vallskördemaskiner. Finns på Apple Stores samt Google Play. Skanna denna kod för att komma direkt till KUHN ForageXpert. Kolla in det breda KUHNsortimentet för bearbetning av stora vall- och betesmarker! 1. Rotorvändare upp till 17 m 2. Rotorsträngläggare med två rotorer 3. Rotorsträngläggare med fyra rotorer 4. Strängformare Besök vår webbplats för att hitta din närmaste KUHN-återförsäljare Besök oss på vår YouTube-kanal KUHN machines. Din KUHN-återförsäljare LANTMÄNNEN MASKIN AB Tel.: Ref nr _CL Detta dokument är avsett endast för information och är inte juridiskt bindande. Våra maskiner följer svenska säkerhetsföreskrifter. Vissa säkerhetsanordningar har tagits bort från våra broschyrer för att göra illustrationen tydligare. Maskinen får aldrig användas utan att nödvändiga säkerhetsanordningar är på plats i enlighet med monteringsinstruktioner och bruksanvisning. Respektera traktorns bruttoviktsklassning, dess lyftkapacitet och maximala last per axel och däck. Traktorns framaxelbelastning måste alltid vara minst 20 % av traktorns nettovikt. Vi förbehåller oss rätten att ändra konstruktioner, specifi kationer eller material som angetts i detta material utan föregående meddelande. Maskiner och utrustning i detta dokument kan falla under minst ett patent och/eller registrerad design. Varumärken som åberopas i detta dokument kan vara registrerade i ett eller fl era länder. För att skydda miljön är denna broschyr tryckt på oblekt papper / Tryckt i Frankrike SE Copyright 2016 KUHN KUHN finns även på
