1 Kompletterande grundvattenprovtagning Gårdsten, Kryddhyllan, Göteborgs kommun Projektnr: Uppdragsgivare: Göteborg Stad Fastighetskontoret Upprättad av: Linn Carlström och Jenny Rönnegård Granskad av: Markus Nilsson Sandström AB Exportgatan 38 C, Hisings Backa. Tel , Fax Korta gatan 7, Solna. Tel Org. nr ,

2 Sammanfattning Sandström AB har på uppdrag av Fastighetskontoret i Göteborgs stad genomfört en åtgärdsutredning inför framtagningen av en ny detaljplan vid Kryddhyllan i Gårdsten, Göteborgs kommun. Detaljplanen skall bland annat omfatta bostäder, odlingslotter, gemensamhetsutrymmen, lekplatser och grönytor. Det övergripande åtgärdsmålen är att området skall kunna nyttjas utan hälsorisker för de personer som skall bo och tillfälligt vistas inom området. Föroreningar skall inte heller ge upphov till oacceptabel påverkan på det skyddade grundvattnet i området, på Göta älv eller på den omgivande miljön. Syftet med åtgärdsutredningen är att klargöra om eventuella föroreningar innebär en risk för människa och miljö samt om det krävs åtgärder för att nyttja marken för planerade ändamål. Sandström har tidigare utfört undersökningar av området med avseende på föroreningar i mark och grundvatten. Området delades då in i tre områden: A, B och C. Vid dessa undersökningar har föroreningar i form av PAH främst påträffats i fyllnadsmassorna inom område A. Vidare har förhöjda halter av PAH även uppmätts i grundvattnet, men ej över föreslagna riktvärden. För att ytterligare undersöka det djupare liggande grundvattnet inom området har en kompletterande grundvattenprovtagning utförts inom område A och B. Åtgärdsutredningen fokuserar på område A, men även på område B för att kunna utesluta eventuella hinder för den planerade markanvändningen. I den kompletterande grundvattenprovtagningen uppmättes en halt av PAH- H i grundvattnet över Svenska Petroleum Institutets framtagna riktvärde för exponeringsvägen miljörisker i ytvatten inom den östra delen av område A. Inom område B uppmättes inga halter över föreslagna riktvärden. Inom Område B ligger halterna av föroreningar i jord och grundvatten under eller i nivå med de generella riktvärdena för KM och de platsspecifika riktvärdena uppsatta för Område B. I Område B bedöms det därmed inte föreligga några risker för miljö eller hälsa. Inga särskilda restriktionen behöver sättas upp för Område B annat än för uttag av dricksvatten. Här bör det vara fritt att odla, bygga bostäder eller använda grundvattnet till bevattning. Inom område A överstiger halter av PAH-H i de sedan tidigare uttagna samlingsproven från 0,5-1,0 m de framtagna platsspecifika riktvärdet för FRI ODLING. Halterna i samlingsproverna ligger även i nivå med riktvärden framtagna för BEGRÄNSAD ODLING (1/3 av normalt intag enligt Naturvårdsverkets generella riktvärde för känslig mark). Den uppmätta halten av PAH-H i grundvattnet innebär att en risk för spridning och negativ påverkan av ytvatten föreligger. Halterna i grundvattnet ligger dessutom på gränsen till vad som bedöms som lämpligt i samband med bevattning. Sammanfattningsvis innebär halten av PAH-H på mellan 0,5-1,0 meters djup inom område A en risk för miljö och hälsa om marken ska kunna nyttjas fritt för bostäder och 2

3 odling. De högsta halterna av PAH inom Område A kan troligtvis avgränsas till Område A:s östra sida. Baserat på ovanstående görs bedömningen att följande risker bör reduceras i Område A, under förutsättningen att inga bostäder byggs i område A (enbart byggnader av servicekaraktär): Risk för människors hälsa på grund av intag av växter, risker för markmiljön och risken för spridning av föroreningar från området till grundvatten och ytvatten. Sammantaget är bedömningen att efterbehandlingsåtgärder krävs för att nå uppsatta åtgärdsmål. Det enda alternativ som helt uppfyller åtgärdsmålen och som ekonomiskt tillämpbart är att schaktsanera bort all jord inom den östra delen av Område A som överstiger de platsspecifika riktvärdena för BEGRÄNSAD ODLING. Något som skulle innebära en kostnad på 0,5-1 Mkr. Dessa kostnader skulle kunna minskas om åtgärden genomförs i samband med övriga schaktarbeten som planeras inom entreprenaden. För att säkerställa att den begränsade odlingen (maximalt 1/3 av normalt intag enligt generella riktvärden för känslig mark) skall beaktas efter utförd åtgärd krävs att vissa restriktioner genomförs inom området. Odlingslotter anläggs förslagsvis inom område B och möjlighet till odling inom Område A försvåras genom anläggande av till exempel servicebyggnader, lekplatser, fotbollsplaner och parkeringsplatser här. 3

4 Sammanfattning 2 1 Inledning och syfte 6 2 Bakgrundsinformation Geologiska och hydrogeologiska förhållanden Historik och tidigare undersökningar 8 3 och enskilda jordanalyser Fältarbete Resultat Kompletterande analyser jord område A 11 4 Övergripande åtgärdsmål 12 5 Problembeskrivning Avgränsning Föroreningskälla och föroreningssituation Föroreningskälla och föroreningssituation inom område B och C Föroreningskälla och föroreningssituation område A Konceptuell modell Spridningsförutsättningar Exponeringsvägar Skyddsobjekt Platsspecifika riktvärden/mätbara åtgärdsmål Allmänt om framtagning av platsspecifika riktvärden Avsteg från den generella beräkningsmodellen Skydd av markmiljö Storleken på området Aktuella exponeringsvägar Storlek på byggnad över förorening Flöde i rinnande vattendrag Grundvattenbildning Djup till förorening Resultat platsspecifika riktvärden Föroreningssituation Område B Område A Sammanfattande föroreningssituation utifrån framtagna platsspecifika riktvärden Samlad riskbedömning i Område B Samlad riskbedömning i Område A Risk för hälsa Risk för markmiljön Risk för recipient och grundvatten Behov av riskreduktion Osäkerheter i riskbedömningen 28 6 Åtgärdsutredning för område A Inledning Förutsättningar 29 4

5 6.3 Tänkbara åtgärdsmetoder Inledning Tekniska skyddsåtgärder Inneslutning och avskärmning Fysisk massreduktion In-situ Avförda åtgärdsmetoder Nollalternativ Aktuella åtgärdsalternativ Alternativ 1a Urschaktning av hot spot -område inom den östra delen av område A, de mest förorenade massorna saneras och behandlas ex situ Alternativ 1b Urschaktning av samtliga områden som överstiger det platsspecifika riktvärdet för fri odling Alternativ 2 Uppfyllning med rena jordmassor ovanpå befintlig markyta för att minimera risken för exponering av föroreningar Alternativ 3- Restriktioner av vissa delar av Område A. Detta innebär att högre halter av föroreningar kan lämnas kvar om odling eller byggnation begränsas inom vissa delar av Område A Osäkerheter 41 7 Riskvärdering Förslag till val av åtgärdsalternativ Mätbara åtgärdsmål 43 8 Slutsats 44 9 Referenser 45 Bilagor Bilaga 1 Situationsplan med lokalisering av provtagningspunkter Bilaga 1a Situationsplan för resultat på enskilt analyserade jordprover uttagna ~0,5-1,0 m.u.my. område A Bilaga 2a och b Sammanställning analysresultat tidigare undersökningar Sandström (2014 och 2015) Bilaga 3 Analysrapporter Bilaga 4 Uttagsrapport platsspecifika riktvärden 5

6 1 Inledning och syfte Sandström AB (Sandström) har på uppdrag av Fastighetskontoret i Göteborgs stad genomfört en åtgärdsutredning inför framtagningen av en ny detaljplan vid Kryddhyllan i Gårdsten, Göteborgs kommun. Detaljplanen skall bland annat omfatta bostäder, odlingslotter, gemensamhetsutrymmen, lekplatser och grönytor. Sandström har tidigare utfört undersökningar av området med avseende på föroreningar i mark och grundvatten (Sandström 2014) (Sandström 2015). Vid dessa undersökningar har föroreningar i form av PAH över Naturvårdsverkets generella riktvärden för känslig och mindre känslig markanvändning (KM och MKM) påträffats i fyllnadsmassorna inom området (Naturvårdsverket 2009). Vidare har halter av PAH även uppmätts i grundvattnet, men ej över föreslagna riktvärden. För att ytterligare undersöka det djupare liggande grundvattnet inom området har nu en kompletterande grundvattenprovtagning utförts. Vidare har kompletterande enskilda analyser genomförts på de sedan tidigare insamlade jordproverna mellan cirka 0,5 och 1,0 meter under markytan (m.u.my.) inom den södra delen av området (område A). Syftet med den kompletterande djupare grundvattenprovtagningen, kompletterande enskilda jordanalyser inom område A, riskbedömningen och åtgärdsutredningen är att klargöra om eventuella föroreningar innebär en risk för människa och miljö samt om det krävs åtgärder för att nyttja marken för att uppföra odlingslotter, grönområden, växthus, bostadsgård och boendeparkering inom området. 2 Bakgrundsinformation Det aktuella området ligger inom området Kryddhyllan i stadsdelen Gårdsten, Göteborgs kommun, Figur 1. Området består av två grusade planer och ett grönområde norr om planerna som sedan tidigare har blivit uppdelade i olika undersökningsområden (A, B och C), Figur 2. I närområdet finns bostäder och skog. 6

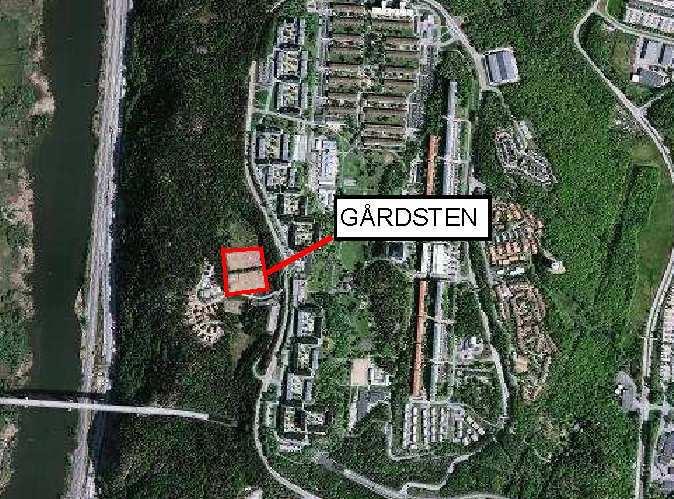

7 Figur 1. Karta från Undersökningsområdet är inringat med rött. Figur 2. Det aktuella området vid Kryddhyllan i Gårdsten sedan tidigare indelat i tre undersökningsområden (Sandström 2015). 2.1 Geologiska och hydrogeologiska förhållanden Stadsbyggnadskontoret har gjort ett geotekniskt utlåtande för området (Göteborgs Stad 2013). Enligt utredningen består området av en torvmosse som har fyllts ut successivt. Utfyllnaden påbörjades runt och pågick under några år. Mäktigheten på fyllnadsmassorna är cirka en meter i kanterna och mellan tre och fem meter i mittenpartiet. Fyllnadsmaterialet består av en blandning av sprängsten och lera. Fyllnadsmaterialet är sedan täckt med lera och grus. 7

8 Den uppskattade grundvattenriktningen är mot Göta älv, belägen cirka 400 meter väster om området. 2.2 Historik och tidigare undersökningar Vid sökning i kommunens bygglovsarkiv framkom att det år 1974 gjordes en ansökan om att anlägga en bollplan (Sandström 2015). Vidare finns det handlingar om byggande och tillbyggnad av klubbhus under årens lopp. Det finns ingen information om de aktuella delarna av fastigheterna i Länsstyrelsens databas över potentiellt förorenade områden. Att området är utfyllt på något sätt verifierades i de miljötekniska markundersökningarna som genomfördes av Sandström 2014 och 2015 inom området (Sandström 2014) (Sandström 2015). Inom grönområdet norr om bollplanerna finns synliga tecken som tyder på verksamhet i form av någon typ av motorsport/crossbana. Även här bedöms det som troligt att området blivit utfyllt. Det samlade analysresultatet på jorden från Sandströms två tidigare undersökningar av området redovisas i Bilaga 2a och b. En situationsplan över området med samtliga provtagningspunkter återfinns i Bilaga 1. Resultatet från de tidigare undersökningarna visar att samlingsprov från fyllnadsmaterialet i område A innehåller förhöjda halter av PAH-M och PAH H, Bilaga 2a och b (Sandström 2014) (Sandström 2015). De högsta halterna, som överstiger riktvärdena är belägna mellan 0,5-1,0 m.u.my. I jorden på mellan 0-0,5 m.u.my. ligger PAH-halterna i nivå med riktvärden för KM. I samlingsprov som ska visa på medelhalten för hela område B har inga halter av metaller, PAH eller PCB uppmätts som innebär risker för människa eller miljö, men i ett stickprov har en halt av PAH-H uppmätts som överstiger riktvärdet för KM. I samlingsprov uttagna på 0-1,0 meters djup i område C har inga halter av metaller, PAH eller PCB uppmätts som innebär risker för människa eller miljö. I ett enskilt stickprov har halter av PCB överstigande riktvärdet för KM påvisats. 8

9 3 och enskilda jordanalyser Fältarbete Djupare installerade grundvattenrör (PEH 50 mm) placerades i fyra nya provtagningspunkter (GV1, GV2, GV3 och GV5) inom område A och B, Bilaga 1. Enligt provtagningsplanen skulle fem grundvattenrör installeras, men ett av rören (GV4) fick strykas efter upprepade försök att installera det. Renspumpning och omsättningspumpning genomfördes Provtagning av GV2 och GV3 genomfördes GV1 och GV5 provtogs då det var låg tillrinning i dessa rör. Innan provtagningen mättes grundvattennivån i rören med hjälp av ett klucklod. Provtagning och omsättning utfördes med hjälp av en peristaltisk pump och bailer. Grundvattennivåerna och rörlängder redovisas i Tabell 1. Grundvattenproven förpackades i för ändamålet lämpliga kärl enligt laboratoriets anvisningar och förvarades kallt och mörkt i fält och under transporter. Tabell 1. Information om installerade grundvattenrör och grundvattennivå i respektive rör. Nivå i höjdsystem Rh2000. RÖK (RörÖverKant). M.u.my. (meter under markyt Benämning Nivå RÖK (m) Nivå GV-yta GV-yta RÖK (m) GV-yta m.u.my Total rörlängd (m) Filterlängd (m) BH/GV1 +95,79 +91, ,38 1 BH/GV2 +94,88 +91,98 2,9 2,9 5 1 BH/GV3 +95,19 +92,09 3,1 3,1 5,25 1 BH/GV5 +97,24 +91,34 5,9 4, Resultat I Bilaga 1 redovisas lokaliseringen av de installerade grundvattenrören. I Tabell 2 redovisas resultatet av analyserade metaller i BH/GV2 tillsammans med SGU:s bedömningsgrunder för metaller i grundvatten (SGU, 2013). Syftet med bedömningsgrunderna är att bedöma grundvattnets tillstånd. Bedömningsgrunderna baseras bland annat på bakgrundsvärden, Livsmedelsverkets gränsvärden för dricksvatten och Socialstyrelsens riktvärden för dricksvatten. Analysprotokoll med uppgift om analysmetod och mätosäkerhet redovisas i Bilaga 3. I BH/GV2 uppmättes endast låga och mycket låga halter av metaller. I Tabell 3 visas resultatet av analyserade petroleumämnen i grundvattnet tillsammans med SPBI:s framtagna riktvärden för den provtagning som 9

10 utförts inom området nu och av Sandström (2014) (SPBI 2011). Analysprotokoll med uppgift om analysmetod och mätosäkerhet redovisas i Bilaga 3. I provtagningspunkt BH/GV1 uppmättes en halt av PAH-H i grundvattnet över riktvärdet för exponeringsvägen miljörisker i ytvatten. I övriga grundvattenrör uppmättes inga halter av petroleumämnen över föreslagna riktvärden. SGU har även tagit fram ett riktvärde för PAH4 (Benso(b)fluoraten+ benso(k)fluorateb+ benso(ghi)perylen +indeno(1,2,3-cd)pyren) (SGU 2013), Tabell 4. De uppmätta halterna av PAH4 i provtagningspunkt PGD och BH/GV1 klassas som mycket höga halter, vilket innebär att grundvattnet är otjänligt som dricksvatten. Tabell 2. Metaller i grundvatten tillsammans med SGUs bedömningsgrunder för grundvatten (SGU 2013). Halterna anges i µg/l förutom koppar och zink som anges i mg/l. Halter inom en av tillståndsklasserna markeras med motsvarande färg. Detekterade parametrar är skrivna med fetstil. Ämne Enhet Mycket låg halt Låg halt Måttlig halt Hög halt Mkt hög halt BH/GV2 Arsenik µg/l < ,7 Kadmium µg/l <0,12 0,1-0,5 0, <0,02 Kobolt µg/l ,53 Krom µg/l <0,5 0, ,37 Koppar mg/l <0,02 0,02-0,2 0, ,0023 Kvicksilver µg/l <0,005 0,005-0,01 0,01-0,05 0, Nickel µg/l <0,5 0, ,1 Bly µg/l <0,5 0, ,12 Zink mg/l <0,005 0,005-0,01 0,01-0,1 0, ,0067 Vanadin µg/l ,49 10

11 Tabell 3. Analysresultat av grundvattenprov analyserade med avseende på petroleumprodukter. Halterna anges i mg/l. I tabellen anges även vilken utspädning som antagits i beräkningarna. Förångning beaktas ej för alifater >C12. De exponeringsvägar som är relevanta för området är markerade med ljusblå färg. Halter som överstiger ovan angivna exponeringsvägar är markerade med gult. Detekterade parametrar är skrivna med fetstil. Dricksvatten Ångor i byggnader Bevattning Miljörisker Ytvatten Våtmarker 1 1/ /100 1/10 PG A Grundvatten PG D Schaktvatten BH/GV1 Grundvatten BH/GV2 Grundvatten BH/GV3 Grundvatten Datum Alifater >C5-C8 0,1 3 1,5 0,3 1,5 <0,01 <0,01 - <0,02 <0,02 - >C8-C10 0,1 0,1 1,5 0,15 1 <0,01 <0,01 - <0,02 <0,02 - >C10-C12 0,1 0,025 1,2 0,3 1 <0,01 <0,01 - <0,02 <0,02 - >C12-C16 0, <0,01 <0,01 - <0,02 <0,02 - >C16-C35 0, <0,01 0,02 - <0,05 <0,05 - Aromater >C8-C10 0,07 0,8 1 0,5 0,15 <0,0003 <0, <0,07 <0,07 - >C10-C16 0, ,1 0,12 0,015 <0, <0, <0,01 <0,01 - >C16-C35 <0,001 <0,001 - <0,005 <0,005 - Bensen 0,0005 0,05 0,4 0,5 1 <0,0002 <0, <0,0005 <0, Toulen 0,04 7 0,6 0,5 2 <0,0002 <0, <0,001 <0,001 - Etylbensen 0,03 6 0,4 0,5 0,7 <0,0002 <0, <0,001 <0,001 - Xylen 0, ,5 1 <0,0002 <0, <0,001 <0,001 - BH/GV5 Grundvatten PAH L 0,01 2 0,08 0,12 0,04 0, <0, ,00025 <0,0002 0,0017 <0,0002 PAH M 0,002 0,01 0,01 0,005 0,015 <0, , ,0026 <0,0003 <0,0003 <0,0003 PAH H 0, ,3 0,006 0,0005 0,003 <0, , ,004 <0,0003 <0,0003 <0,0003 Tabell 4. PAH4* i grundvatten tillsammans med SGUs bedömningsgrunder för grundvatten (SGU 2013). Halterna anges i µg/l. Halter inom en av tillståndsklasserna markeras med motsvarande färg. Detekterade parametrar är skrivna med fetstil. Ämne Enhet Mycket låg halt PAH 4* µg/l <0,001 Låg halt Utspädningsfaktor 0,001-0,01 Måttlig halt 0,01-0,02 Hög halt 0,02-0,1 Mkt hög halt * Benso(b)fluoraten+ benso(k)fluorateb+ benso(ghi)perylen +indeno(1,2,3-cd)pyren PGA PGD BH/GV1 BH/GV2 BH/GV3 BH/GV5 0,1 <0,02 0,142 1,99 <0,02 <0,02 <0, Kompletterande analyser jord område A För att ytterligare undersöka utbredningen av PAH mellan 0,5-1,0 m.u.my. inom område A skickades sedan tidigare provtagna enskilda jordprover in för analys på laboratorium från detta område (Sandström 2015). De enskilda proverna har tidigare ingått i samlingsprovet Samling område A (0,5-1,0 m). De kompletterande analyserna av jord tillsammans med tidigare utförda analyser visade att fyllnadsmassorna mellan cirka 0,5 och 1,0 m.u.my. i provtagningspunkterna PG1, PG2, PG5, PG7 och PGH innehåller halter av PAH över riktvärdet för KM, Tabell 5. I provtagningspunkterna PG7 (0,5-1,0 m.u.my.) och PGH (0,4-0,8 m.u.my.) uppmättes även halter av PAH-H över 11

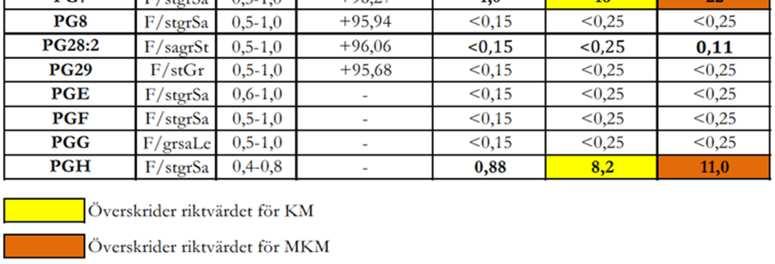

12 riktvärdet för MKM. Lokalisering av samtliga enskilda analyser från område A mellan cirka 0,5 och 1,0 m.u.my. redovisas i Bilaga 1a. Tabell 5. Analyserade jordprov med avseende på PAH mellan ~0,5-1,0 m.u.my. inom område A tillsammans med Naturvårdsverkets generella riktvärde för känslig och mindre känslig markanvändning (Naturvårdsverket 2009) 4 Övergripande åtgärdsmål Det övergripande åtgärdsmålet är att området skall kunna nyttjas utan hälsorisker för de personer som skall bo och tillfälligt vistas inom området. Föroreningar skall inte heller ge upphov till oacceptabel påverkan på det skyddade grundvattnet i området, på Göta älv eller på den omgivande miljön. 5 Problembeskrivning 5.1 Avgränsning I Göteborgs stads framtagna förslag för Detaljplan för bostäder och odling väster om Gårdstensvägen inom stadsdelen Angered i Göteborg anges att bostäder kommer att uppföras på berget öster om de aktuella områdena A, B och C. I denna åtgärdsutredning är detta en förutsättning. Område C kommer inte omfattas av den aktuella åtgärdsutredningen då uppmätta föroreningar inom området inte utgör något hinder för den planerade markanvändningen. 12

13 5.2 Föroreningskälla och föroreningssituation Föroreningskälla och föroreningssituation inom område B och C Föroreningskällan inom områdena B och C bedöms vara tillförda fyllnadsmassor. Tidigare uttagna samlingsprov från fyllnadsmassorna inom områdena B och C har inte uppvisat några halter av föroreningar över Naturvårdsverkets generella riktvärde för känslig markanvändning (KM) (Sandström 2015). En enskild jordanalys inom område B i provtagningspunkt PGJ (0,1-0,8 m.u.my.) uppvisade en halt av PAH-H som överskred riktvärdet för KM. Då samlingsproverna inom detta område inte uppvisade några halter av PAH-H över laboratoriets rapporteringsgräns bedöms att den uppmätta halten i PGJ betraktas som en avvikelse. En enskild analys inom område C i provtagningspunkt PG18 (0,0-0,5 m.u.my) uppvisade en halt av PCB-7 över KM. Styrande för riktvärdet av PCB-7 är intag av växter. Planerad markanvändning inom område C är lekplats och grönområde varför odling inte kommer utföras i någon stor utsträckning. I övrigt uppmättes inga halter av PCB-7 över laboratoriets rapporteringsgräns i utförda analyser från område C. Den uppmätta halten av PCB-7 bedöms därmed inte utgöra något hinder för den planerade markanvändningen och bedöms klassas som en avvikelse. De två grundvattenproven BH/GV2 och BH/GV3, som är uttagna i djupare installerade grundvattenrören inom område B från den kompletterande grundvattenprovtagningen, uppvisar inga halter av föroreningar över föreslagna riktvärden. Den metallanalys som utfördes på grundvattnet i BH/GV2 uppvisar endast mycket låga och låga halter av metaller. Sammanfattningsvis har inga föroreningar påträffats i jorden eller i grundvattnet inom område B och C som skulle kunna utgöra något hinder för den planerade markanvändningen Föroreningskälla och föroreningssituation område A Inom område A bedöms föroreningskällan bestå av tillförda fyllnadsmassor. Ett samlingsprov från fyllnadsmassorna mellan 0,0 och 0,5 m.u.my. inom område A uppvisar en halt av PAH-H i nivå med riktvärdet för KM (Sandström 2015). Övriga analyser på fyllnadsmassorna från denna nivå uppvisar inga halter av PAH över riktvärdet för KM. Nivån mellan 0,0 och 0,5 m.u.my. inom område A bedöms därmed innehålla halter av PAH under riktvärdet för KM. 13

14 Samlingsproverna som är uttagna från fyllnadsmassorna mellan cirka 0,5 och 1,0 m.u.my. inom område A uppvisar halter av PAH-M och PAH-H över riktvärdet för KM. Enskilda analyser med avseende på PAH från denna nivå visar att provtagningspunkterna PG1, PG2, PG5, PG7 och PGH innehåller halter av PAH över riktvärdet för KM. Provtagningspunkterna PG7 och PGH innehåller halter av PAH-H över riktvärdet för MKM. Grundvattenprovet som uttogs i provtagningspunkt BH/GV1 uppvisade halter av PAH-H över riktvärdet för exponeringsvägen miljörisker i ytvatten. Grundvattnet som uttogs i BH/GV5 uppvisade inga halter av PAH över laboratoriets rapporteringsgräns. Sammanfattningsvis återfinns föroreningar i form av PAH-M och PAH-H över riktvärdet för KM mellan 0,5 och 1,0 m.u.my i område A. Högst halter återfinns längs den östra kanten av område A där halter av PAH-H över MKM har uppmätts. Styrande för riktvärdet av PAH-H är intag av växter medan inandning av ånga är styrande för riktvärdet av PAH-M. En halt av PAH-H över riktvärdet för exponeringsvägen miljörisker i ytvattnet har även uppmätts i grundvattnet inom område A. De påträffade föroreningarna kan utgöra ett hinder för planerad markanvändning i form av exempelvis odling inom område A och därmed är det denna del av området som den resterande delen av åtgärdsutredningen fokuserar på Konceptuell modell En konceptuell modell har tagits fram för att tydligt belysa miljö- och hälsorisker till följd av de påvisade föroreningarna, Figur 3. Syftet med en konceptuell modell är att hjälpa riskbedömaren att för området identifiera: Föroreningskällor Skyddsobjekt Exponeringsvägar Spridningsvägar 14

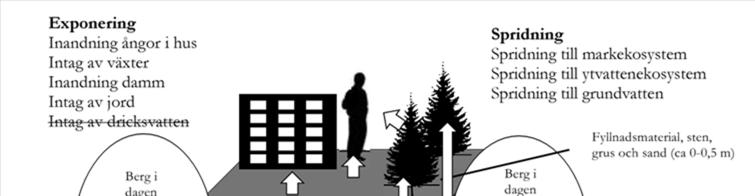

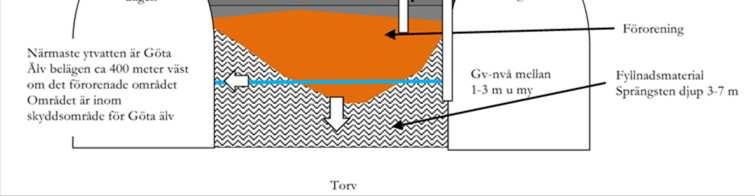

15 Figur 3. Konceptuell modell av spridnings- och exponeringsvägar för objektet. De överstrukna parametrarna anses inte vara aktuella för objektet och tas därför inte med i beräkningen av de platsspecifika riktvärdena Spridningsförutsättningar Geologin inom området består av genomsläppliga fyllnadsmassor av sten, grus och sand i den översta halvmetern av lagerföljden (Sandström 2015). Därefter följer fyllnadsmassor bestående av lera och mestadels genomsläpplig sprängsten med en mäktighet av som mest 3 till 5 meter inom de centrala delarna av området. Längs med områdets yttre kanter uppskattas mäktigheten på fyllnadsmaterialet till cirka en meter. Fyllnadsmassorna underlagras av torv med en låg genomsläpplighet. De föroreningar som har påträffats i halter över riktvärdet för KM är PAH-M och PAH-H. PAH är hydrofoba (vattenavvisande) organiska ämnen (Nilsson 2009). PAH-H kan bindas starkt till organiska partiklar och andra partiklar i mark och vatten och därigenom transporteras med dessa partiklar över långa avstånd. Löst organiskt kol (DOC) kan också binda och transportera PAH. När PAH binds till löst organiskt kol får det en ökad rörlighet i jorden och kan nå yt- och grundvatten. PAH-M har en högre vattenlöslighet och volatilitet, vilket innebär att den lättare kan avgå i gasform. Med föroreningarnas egenskaper i åtanke och det faktum att det aktuella området underlagras av torv med ett högt organiskt innehåll finns en möjlighet att föroreningarna binds till detta organiska material och därigenom kan transporteras långa sträckor. Grundvattnets strömningsriktning uppskattas vara mot Göta älv, belägen cirka 400 meter väster om fastigheten. Vid den senaste grundvattenprovtagningen under våren 2015 varierade grundvattenytan mellan cirka 3 och 5 m.u.my. Markytan består av grus, vilket gör att infiltrationen av nederbörd i jordlagerföljden är hög på fastigheten. Med ovanstående kriterier i åtanke anses spridningsförutsättningarna på fastigheten vara stora. 15

16 5.2.5 Exponeringsvägar Styrande för riktvärdet av PAH-M är inandning av ånga genom inträngning i byggnader och för PAH-H är det risker på grund av intag av växter som är styrande för riktvärdet. Inom område A återfinns föroreningar av PAH-H över riktvärdet för KM mellan 0,5-1,0 m.u.my. Då intag av växter är styrande för riktvärdet av PAH-H är växters rotdjup betydande för risken för exponering. Rotdjupet för grödor bestäms av genetik, mekaniskt motstånd (vanligt i sandjordar och lerjordar med dåligt struktur), ph, syretillgång och bevattning (Greppa Näringen 2006). Bevattning ger ett grundare och större rotsystem, medan torka ger ett djupare rotsystem. Grödorna i Tabell 6 har ett rotdjup vid skörd på mellan 0,35 till 2,4 m.u.my. (Marmolin och Björkholm 2014). Störst rotdjup har rödbetor (mellan 1,5 2,4 m.u.my.). Tabell 6 kan kompletteras med tidigare framtagna värden på maximalt djup hos rötter för grödor, Tabell 7 (Ögren 1992). För de grödor som är med i båda tabellerna (purjolök, sallad, morötter och potatis) så är värdena djupare i Tabell 6. Observera att Tabell 7 visar rotdjup i sandjord och att värdena kan vara annorlunda i andra jordarter. Djupast rötter enligt Tabell 7 har ärt (0,86 m). Framtagna värden för rotdjup hos grödor visar att många rötter kan sträcka sig ned till djup >0,5 m.u.my. och kan då ta upp den förorening av PAH-H som finns inom område A. Föroreningen av PAH-H kan därmed utgöra en risk för de människor som kommer att odla inom området. Tabell 6. Grödors rotdjup, rotvolym och tillväxthastighet (Marmolin och Björkholm 2014). 16

17 Tabell 7. Rotutveckling i sandjord för olika grönsaker (Ögren 1992). Gröda Höjd på ovanjordisk del (m) Maximalt djup hos rötterna (m) Djup för merpart rötter (m) Blomkål 0,44 0,82 0,42 Bondböna 0,60 0,56 0,17 0,20 Brysselkål 0,80 0,73 0,19 Grönkål 0,45 0,83 0,15 0,19 Gurka 2,20 0,56 0,56 Morot 0,30 0,61 0,20 0,61 Potatis 0,50 0,60 0,63 0,22 Purjo 0,65 0,70 0,32 0,50 0,05-0,24 Rättika 0,70 0,38 0,38 Sallat 0,13-0,15 0,53 0,70 0,06-0,09 Svartrot 0,40 0,67 0,14 0,20 Bönor 0,20 0,25 0,59 0,18 Ärt 0,50 0,86 0,22 0,56 Rotdjupet vid en eventuell plantering av fruktträd inom området är även intressant. Det som avgör vilken typ av rotsystem träden får är genetik och trädens sökande efter vatten och näring (Östberg 2007). Det påstås ofta att trädrötter sällan växer djupare än två meter, men forskning har visat att rötterna kan nå betydligt djupare än så (Östberg m.fl. 2010). Rötter kan växa till stora djup så länge det finns förutsättningar för tillväxt. Exempelvis har rötter till äppleträd återfunnits på tio meters djup. Detta innebär att vid plantering av fruktträd inom området kan dessa ta upp föroreningar från stora djup och föroreningen av PAH-H kan därmed utgöra en risk för de som vill odla fruktträd inom området. Sammanfattningsvis så är exponeringsvägen intag via växter fortfarande aktuell även om föroreningen återfinns 0,5 m.u.my. då grödornas och fruktträdens rötter kan sprida sig till betydligt större djup än så. Föroreningar kan spridas till grundvattnet genom att regnvatten infiltrerar föroreningarna. Grundvattnet kan även förorenas vid direktkontakt med förorenade massor. Grundvattnet kan i sin tur sprida föroreningarna till Göta Älv. Förorenat vatten kan även sprida förorening via ledningsgravar Skyddsobjekt Följande skyddsobjekt har identifierats inom fastigheten: Människor som kommer att bo och odla på platsen Människor som kommer att vistas där tillfälligt Göta Älv och dess vattenskyddsområde Grundvatten (området ligger inom ett vattenskyddsområde) 17

18 5.3 Platsspecifika riktvärden/mätbara åtgärdsmål Allmänt om framtagning av platsspecifika riktvärden För att beräkna platsspecifika riktvärden (PSRV) används Naturvårdsverkets beräkningsprogram (Naturvårdsverket 2009b). Det är samma modell som användes för att ta fram Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) och mindre känslig markanvändning (MKM). I beräkningsmodellen tas hänsyn till både hälsorisker och de miljörisker som ett förorenat område kan innebära. I modellen beräknas riktvärde för hälsa, skydd av markmiljö, skydd av grundvatten och skydd av ytvatten. Det lägsta av de framräknade riktvärdena väljs som det styrande riktvärdet. Det hälsobaserade riktvärdet beräknas utifrån den bedömda föroreningsexponeringen för människor som vistas inom området. Riktvärdet för markmiljö gäller skydd av markekosystemets funktioner. I skyddet av markmiljö är även skydd av däggdjur och fåglar inkluderat. Riktvärdet för grundvatten gäller skydd av människors hälsa vid användandet av grundvatten som dricksvatten. Riktvärdet för ytvatten innebär att negativa effekter på växt- och djurliv undviks Avsteg från den generella beräkningsmodellen Eftersom de förhållanden som råder inom det undersökta området skiljer sig från de som Naturvårdsverkets generella riktvärden bygger på, har platsspecifika riktvärden tagits fram för de ämnen som har påvisats i halt överstigande KM. Här redovisas de indataparametrar som har ändrats i Naturvårdsverkets beräkningsmodell för att ta fram platsspecifika riktvärden anpassade till det undersökta området. Platsspecifika riktvärden kommer att tas fram för olika varianter på markanvändning: Odling förekommer i samma utsträckning som för KM-PSRV för FRI ODLING Begränsad odling kan förekomma (det bedöms inte som rimligt att kunna kontrollera att odling i framtiden även kan ske utanför anlagda odlingsplatser). Intaget från den begränsade odlingen bedöms vara 1/3 av den för KM. Att odlingen sätts till en 1/3 av den för KM bedöms rimligt utifrån att ett koloniområde planeras direkt norr om område A (inom område B) där odling kommer utföras samt att den planerade markanvändningen inte kommer att främja odling PSRV för BEGRÄNSAD ODLING 18

19 Dessutom kommer olika platsspecifika riktvärden att tas fram för olika djup till föroreningen: Ytjord (0-0,5 meters djup) 0,5-1,0 meters djup 1,0-2,0 meters djup >2,0 meters djup Skydd av markmiljö Området direkt öster om Område A och B ska bebyggas med bostäder och inom Område A och B planeras för grönområden, lekparker, bollplaner, växthus och odlingsbäddar. Markmiljön inom såväl område A som B bedöms som skyddsvärd i nivå med KM ner till en meter under markytan. Under en meter bedöms markmiljön som relativt obefintlig med tanke på att marken är uppfylld med sprängsten och lera ned till mellan 3 och 5 m.u.my. och markmiljön blir därmed här skyddsvärd i nivå med MKM. 0-0,5 meters djup markmiljön skyddsvärd som vid KM 0,5-1,0 meters djup - markmiljön skyddsvärd som vid KM 1,0-2,0 meters djup markmiljön skyddsvärd som i nivå med MKM >2,0 meters djup markmiljön skyddsvärd som i nivå med MKM Storleken på området Storleken på området har justerats till 100x100 meter (Arean av Område A och Område B tillsammans) Aktuella exponeringsvägar Följande exponeringsvägar har justerats i förhållande till KM: Intag av dricksvatten tas inte med i vare sig riktvärden för FRI ODLING eller BEGRÄNSAD ODLING eftersom fastigheten är ansluten till kommunalt vatten och avlopp Inandning av ångor i byggnader har justerats ner både för riktvärden gällande FRI ODLING och BEGRÄNSAD ODLING eftersom de enda byggnaderna som planeras inom Område A är cykelrum/soprum etc. där människor enbart kommer att vistas temporärt. Inga bostäder planeras inom Område A. Intag av jord beaktas inte för vare sig FRI eller BEGRÄNSAD ODLING på jord djupare än 1 m u my Intag av växter har justerats ner i för BEGRÄNSAD ODLING. Mängden växter som äts per år har satts till 1/3 av vad som gäller för de generella riktvärdet för KM 19

20 5.3.6 Storlek på byggnad över förorening På fastigheten planeras för uppförande av gemensamhetslokaler, cykelrum och växthus. Dessa byggnader bedöms tillsammans uppnå den generellt satta ytan på 100 m 2 (vilket ger en luftvolym i huset på 240 m 3 ). De generella parametrarna ändras därmed inte Flöde i rinnande vattendrag Göta Älv är vattenrik och medelvärdet på vattenflödet i älven ligger på >500 m 3 /s (SMHI 2014). För att ta hänsyn till det stora vattenflödet men ändå inte överskatta omblandningen och älvens förmåga att hantera förorening används det högsta värdet som rekommenderas i beräkningsprogrammet (5 m 3 /s) Grundvattenbildning Grundvattenbildningen avser den del av nederbörden som infiltrerar den förorenade marken och når grundvattnet. Parametrarna för grundvattenbildning har inte förändrats jämför med de generella värdena Djup till förorening Djupet till föroreningen har för de platsspecifika riktvärdena beräknats för: 0-0,5 meters djup markmiljön skyddsvärd som vid KM 0,5-1,0 meters djup - markmiljön skyddsvärd som vid KM 1,0-2,0 meters djup markmiljön skyddsvärd som i nivå med MKM >2,0 meters djup markmiljön skyddsvärd som i nivå med MKM Detta för att bedöma eventuella risker efter utläggning av rena massor alternativt borttransport av förorenade massor och återfyllning med rena massor vilka då fungerar som en barriär mellan föroreningar och skyddsobjekten. I den generella beräkningsmodellen är djupet till förorening satt till 0,35 m. 5.4 Resultat platsspecifika riktvärden Resultaten av de platsspecifika riktvärdena (PSRV) för området redovisas i Tabell 8. 20

21 Tabell 8. Platsspecifika riktvärden framtagna för området Naturvårdverkets RV för MKM Naturvårdverkets RV för KM Summa PAH-L Summa PAH-M Summa PAH-H PCB , ,008 Platsspecifiktriktvärde PSRV FRI ODLING 0-0,5 m 0,5-1 m 1-2 m >2 m 3 4 1,2 0, ,2 0, ,5 0, ,8 0, ,5 m 3 6 2,5 0,025 Pl ats s pecif i ktri ktvärde 0,5-1 m ,035 PSRV 1-2 m ,050 BEG RÄNSAD ODLING >2 m ,050 -Med begränsad odling menas 1/3 av normalt intag enligt generella riktvärden för KM. 5.5 Föroreningssituation Område B För att ytterligare visa att område B inte utgör något hinder för framtida markanvändning jämförs här utförda analyser på fyllnadsmassorna inom området med framtagna platsspecifika riktvärden. För Område B ligger de uppmätta halterna av PAH och PCB, från de tidigare uttagna samlingsproverna på fyllnadsmassorna, under både de platsspecifika riktvärdena där odling kan ske fritt samt de generella riktvärdena för KM, Tabell 9. För de enskilda stickproven uttagna inom område B ligger samtliga halter under riktvärdena, utom ett stickprov, Tabell 10. I PGJ (0,1-0,8 m.u.my) överstiger PAH-H halten det generella riktvärdet för KM och det platsspecifika riktvärdet för FRI ODLING. Eftersom samlingsproven inte överstiger laboratoriets rapporteringsgräns och enbart ett av stickproven överskrider det platsspecifika riktvärdet för FRI ODLING görs bedömningen att denna halt är en avvikelse och att det inte föreligger några risker med att odla, anlägga lekplatser eller grönytor inom område B. 21

22 Tabell 9. Resultatet av de samlingsprov som har uttagits på fyllnadsmassorna inom Område B jämfört med de framtagna platsspecifika riktvärdena samt Naturvårdsverkets generella riktvärden (Naturvårdsverket 2009). Platsspecifiktriktvärde PSRV FRI ODLING Platsspecifiktriktvärde PSRV BEGRÄNSAD ODLING Område B 0-0,5m Område B 0,5-1,0m Naturvårdverkets RV för MKM Naturvårdverkets RV för KM Summa PAH-L Summa PAH-M Summa PAH-H PCB , ,008 PSRV 0-0,5 m 3 4 1,2 0,008 PSRV 0,5-1,0 m 3 6 1,2 0,008 PSRV 1,0-2,0 m ,5 0,010 PSRV >2, 0m ,8 0,012 PSRV 0-0,5 m 3 6 2,5 0,025 PSRV 0,5-1,0 m ,035 PSRV 1,0-2,0 m ,050 PSRV <2,0 m ,050 Samling Område B Samling Område B:2 Samling Område B 0-0,5 m <0,15 <0,25 <0,25 <0, ,5 m <0,15 <0,25 <0,25 <0,007 0,5-1,0 m <0,15 <0,25 <0,25 <0,007 -Med begränsad odling menas 1/3 av normalt intag enligt generella riktvärden för KM. 22

23 Tabell 10. Resultatet av de stickprov som har uttagits på fyllnadsmassorna inom Område B jämfört med de framtagna platsspecifika riktvärdena samt Naturvårdsverkets generella riktvärden (Naturvårdsverket 2009). Naturvårdverkets RV för MKM Naturvårdverkets RV för KM Summa PAH-L Summa PAH-M Summa PAH-H PCB , ,008 Platsspecifiktriktvärde PSRV FRI ODLING Pla tss pecifiktri ktvärde PSRV BEG RÄNSAD ODLIN G Stickprov Område B 0-0,5m PSRV 0-0,5 m 3 4 1,2 0,008 PSRV 0,5-1,0 m 3 6 1,2 0,008 PSRV 1,0-2,0 m ,5 0,010 PSRV >2, 0m ,8 0,012 PSRV 0-0,5 m 3 6 2,5 0,025 PSRV 0,5-1,0 m ,035 PSRV 1,0-2,0 m ,050 PSRV <2,0 m ,050 PG9 0-0,7 m <0,15 <0,25 <0,25 - PGA 0-0,5 m <0,15 <0,25 <0,25 - PGC 0-0,2 m <0,15 <0,25 <0,25 - PGI 0,2-0,3 m <0,15 <0,25 <0,25 - PG9 0,7-0,8 m <0,15 <0,25 <0,25 - Stickprov Område B 0,5-1,0m PG9 0,7-0,8 m <0,15 <0,25 <0,25 - PGB 0,45-0,8 m <0.15 0,57 0,88 - PGC 0,3-1,0 m <0.15 <0.25 0,18 - PGJ 0,1-0,8 m <0.15 1,3 1,7 - -Med begränsad odling menas 1/3 av normalt intag enligt generella riktvärden för KM Område A Inom område A överskrider de tidigare uttagna samlingsproverna mellan 0,5-1,0 meters djup med avseende på PAH-H de framtagna platsspecifika riktvärdena för FRI ODLING, Tabell 11. Det platsspecifika riktvärdet för PAH-H 0,5-1,0 m för BEGRÄNSAD ODLING överskrids däremot inte. För PAH-L ligger de uppmätta medelhalterna under de platsspecifika riktvärdena oavsett djup eller odlingsmöjligheter. PCB-halterna i samlingsproven ligger under laboratoriets rapporteringsgräns. Analyser av enskilda stickprov på fyllnadsmassorna inom Område A visar att halten av PAH-M i PGH (0,4-0,8 m), PAH-H i PG1 (0,6-1,0 m) och PAH-H i PG5 (0,5-1,0 m) överskrider det platsspecifika riktvärdet för FRI ODLING, Tabell 12. Halten av PAH-M i PG7 (0,5-1,0 m), PAH-H i PGH (0,4-0,8 m), PG2 (0,5-1,0 m) och PG7 (0,5-1,0 m) överskrider även det platsspecifika riktvärdet för BEGRÄNSAD ODLING. 23

24 Tabell 11. Resultatet av de samlingsprov som har uttagits på fyllnadsmassorna inom Område A jämfört med de framtagna platsspecifika riktvärdena samt Naturvårdsverkets generella riktvärden (Naturvårdsverket 2009) Summa PAH-L Summa PAH-M Summa PAH-H PCB-7 Platsspecifiktriktvärde PSRV FRI ODLING Platsspecifiktriktvärde PSRV BEGRÄNSAD ODLING Naturvårdverkets RV för MKM Naturvårdverkets RV för KM , ,008 PSRV 0-0,5 m 3 4 1,2 0,008 PSRV 0,5-1,0 m 3 6 1,2 0,008 PSRV 1,0-2,0 m ,5 0,010 PSRV >2, 0m ,8 0,012 PSRV 0-0,5 m 3 6 2,5 0,025 PSRV 0,5-1,0 m ,035 PSRV 1,0-2,0 m ,050 PSRV <2,0 m ,050 Område A 0-0,5m Samling Område A:2 Samling Område A 0-0,5 m <0,15 0,26 0,33 <0, ,5 m <0,15 0,81 1,1 <0,007 Område A 0,5-1,0m Samling Område A 0,5-1,0 m 0,23 3,8 4,9 - -Med begränsad odling menas 1/3 av normalt intag enligt generella riktvärden för KM. 24

25 Tabell 12. Resultatet av de stickprov som har uttagits på fyllnadsmassorna inom Område A jämfört med de framtagna platsspecifika riktvärdena samt Naturvårdsverkets generella riktvärden (Naturvårdsverket 2009) Plats s pecifiktriktvärde PSRV FRI ODLING Plats s pecifiktriktvärde PSRV BEGRÄNSAD ODLING Område A 0-0,5m Område A 0,5-1,0m Naturvårdverkets RV för MKM Naturvårdverkets RV för KM Summa PAH-L Summa PAH-M Summa PAH-H -Med begränsad odling menas 1/3 av normalt intag enligt generella riktvärden för KM PCB , ,008 PSRV 0-0,5 m 3 4 1,2 0,008 PSRV 0,5-1,0 m 3 6 1,2 0,008 PSRV 1,0-2,0 m ,5 0,010 PSRV >2, 0m ,8 0,012 PSRV 0-0,5 m 3 6 2,5 0,025 PSRV 0,5-1,0 m ,035 PSRV 1,0-2,0 m ,050 PSRV <2,0 m ,050 PG4 0-0,5 <0,15 <0,25 <0,25 - PGD 0-0,6 <0.15 <0.25 < PGF 0-0,5 <0.15 <0.25 <0.3 - PGE 0,6-1,0 <0.15 <0.25 < PGF 0,5-1,0 <0.15 <0.25 <0.25 <0,007 PGG 0,5-1,2 <0.15 <0.25 < PGH 0,4-0,8 0,88 8, PG1 0,6-1,0 0,15 3,2 3,8 - PG2 0,5-1,0 0,19 5,8 5,8 - PG3 0,5-1 <0.15 <0.25 0,12 - PG5 0,5-1 0,14 4,4 4,4 - PG6 0,5-1 <0.15 <0.25 <0.3 - PG7 0,5-1, PG8 0,5-1,0 <0,15 <0,25 <0,25 - PG28:2 0,5-1 <0.15 <0.25 0,11 - PG29 0,5-1,0 <0,15 <0,25 <0, Sammanfattande föroreningssituation utifrån framtagna platsspecifika riktvärden Område B Inom Område B bedöms föroreningssituationen i den översta metern av lagerföljden inte innebära några risker för miljö eller hälsa oavsett om området används till odling eller ej. Ingen provtagning av jord har genomförts djupare än 1,0 meter under markytan. De tre grundvattenprov som är analyserade inom område B visar dock att det inte finns något som tyder på att högre halter av PAH eller PCB kan återfinnas djupare ner i lagerföljden. De uppmätta halterna av PAH och PCB i grundvattnet inom Område B ligger under riktvärdet för risker för bevattning, ångor i byggnader och spridning till grund- och ytvatten. 25

26 Område A Föroreningssituation i samlingsprov De sedan tidigare uttagna samlingsproverna av PAH-M inom område A överstiger de generella riktvärdena för KM. Då inandning av ånga är styrande för riktvärdet av PAH-M är halterna därmed för höga för att vara lämpligt att bygga bostäder ovanpå utan byggnadstekniska åtgärder. Om förutsättningarna är att inga bostäder byggs inom det undersökta området kan framtagna platsspecifika riktvärden tillämpas. Halter av PAH-H i de sedan tidigare uttagna samlingsproven från 0,5-1,0 m överstiger de platsspecifika riktvärdet för FRI ODLING. Halterna i samlingsproverna ligger även i nivå med riktvärden framtagna för BEGRÄNSAD ODLING (exempelvis under bollplaner, gräsytor, lekplatser och hårdgjorda ytor). Föroreningssituationen längre ner i fyllnadsmassorna är inte utredd, men i en provtagningspunkt (BH/GV1) innebär de uppmätta halterna av PAH-H i grundvattnet att en risk för spridning och negativ påverkan av ytvatten föreligger. Halterna i grundvattnet ligger dessutom på gränsen till vad som bedöms som lämpligt i samband med bevattning. Sammanfattningsvis innebär halten av PAH-H på mellan 0,5-1,0 meters djup inom område A en risk för miljö och hälsa om marken ska kunna nyttjas fritt för bostäder och odling. Föroreningssituationen i stickprov Jordprov från 0,5-1,0 m inom område A är analyserade både som stickprov och som samlingsprov. Om analyssvaren från stickproven tas i beaktande går det att se ett mönster i förekomsten av PAH i fyllnadsmassorna inom område A. I två av provtagningspunkterna (PGH och PH7) har högre halter av PAH- M och PAH-H uppmätts. De högsta halterna av PAH inom Område A kan troligtvis avgränsas till Område A:s östra sida. I provtagningspunkterna PG2, PG7 och PGH mellan ~0,5 och 1,0 m.u.my. uppmättes halter av PAH-H över de platsspecifika riktvärdet för BEGRÄNSAD ODLING. I PG2 ligger dock halten av PAH-H i nivå med riktvärdet för BEGRÄNSAD ODLING. 5.6 Samlad riskbedömning i Område B Inom Område B ligger halterna av föroreningar i jord och grundvatten (i både samlingsprov och stickprov) under eller i nivå med de generella riktvärdena för KM och de platsspecifika riktvärdena uppsatta för Område B. I område B bedöms det därmed inte föreligga några risker för miljö eller hälsa. Inga särskilda restriktionen behöver sättas upp för Område B annat än 26

27 för uttag av dricksvatten. Här bör det vara fritt att odla, bygga bostäder eller använda grundvattnet till bevattning. 5.7 Samlad riskbedömning i Område A Följande riskbedömning gäller de uppmätta föroreningarna i jord och grundvatten inom område A. Riskbedömningen utgår från att det inte kommer att byggas bostäder inom Område A. Ett flertal varianter på riskbedömning av Område A ges där risker baseras på följande användningsområden av Område A: Används fritt för odling Används som delvis gräsbelagt gårdsområde, lekpark, bollplan etc. med begränsade möjligheter till odling (1/3 av normalt intag enligt generella riktvärden för KM är dock ok) Risk för hälsa Det ämne som har påvisats i halter överskridande platsspecifika riktvärden inom Område A är PAH-H, som innebär en risk för människors hälsa främst genom intag av växter. Halten av PAH-H som uppmättes i grundvattnet ligger dessutom på gränsen till vad som är lämpligt att använda till bevattning inom området. Förhöjda halter av PAH-M har uppmätts mellan 0,5-1,0 meter under markytan. För PAH M är det ångor i byggnader som innebär risker för människors hälsa. Om enbart byggnader av servicekaraktär upprättas på platsen där vistelsetiden är kortare bedöms inte halterna av PAH-M utgöra någon hälsorisk Risk för markmiljön Riktvärdena framtagna för markmiljön inom området syftar till att skydda den ekologiska funktionen i marken, men de innebär inget skydd på individnivå. De uppmätta halterna av PAH-H mellan 0,5-1,0 meters djup inom område A förekommer i halter som kan innebära en risk för markmiljön. För PAH-H är inte markmiljön primärt styrande för riktvärdet, men ämnet finns i så hög halt att det kan innebära en risk för markmiljön. I rapporten om storstads-riktvärden framtagen av Sweco görs bedömningen att för områden med fyllnadsmassor som återfinns under hårdgjord yta bör skyddsbehovet vara mycket lågt för markmiljön (Sweco 2009). För jord djupare än en meter under markytan bedöms skyddsvärdet för markmiljön vara avsevärt lägre än i ytjorden. 27

28 5.7.3 Risk för recipient och grundvatten Det har inom område A påvisats halter av PAH-H i jord som skulle kunna innebära risk för spridning till ytvatten och grundvatten. I analyser av grundvatten från område A har halter av PAH-H uppmätts som kan innebära risker i samband med spridning till ytvatten och grundvatten. Område A ligger inom vattenskyddsområde för Göta Älv Behov av riskreduktion Baserat på ovanstående risker görs bedömningen att följande risker bör reduceras i Område A, under förutsättningen att inga bostäder byggs i område A (enbart byggnader av servicekaraktär): Risk för människors hälsa på grund av intag av växter. Risker för markmiljön. Risken för spridning av föroreningar från området till grundvatten och ytvatten. 5.8 Osäkerheter i riskbedömningen Ett flertal osäkerheter föreligger inom område A: Ett begränsat antal delprov utgör samlingsproven inom området för att avgöra medelhalten av föroreningar, vilket ger en ökad osäkerhet. Avsaknad av provtagning på fyllnadsmassor och jord djupare än en meter. Avsaknad av grundvattenprov inom västra delen av Område A på grund av svårigheter vid installation av grundvattenrör. Osäkerhet kring utbredning av ett hot-spot område (halter av PAH- H över riktvärdet för MKM) inom Område A:s östra del. Ingen provtagning vid östra berget där bostäderna planeras att uppföras. 6 Åtgärdsutredning för område A 6.1 Inledning Syftet med åtgärdsutredningen är att ta fram förslag på åtgärder som innebär att de övergripande åtgärdsmålen uppfylls för området. Ett åtgärdsalternativ kan bestå av flera åtgärdsmetoder. En åtgärdsmetod kan vara en reduktion av föroreningskällan, en skyddsåtgärd eller en kombination av dem båda. Naturvårdsverket anser att åtgärder som reducerar föroreningskällan bör väljas i första hand (Naturvårdsverket, Mest önskvärt är destruktion av föroreningar, medan deponering eller 28

29 inneslutning av obehandlade föroreningar generellt bör vara det sista alternativet. Vid val av åtgärdsmetoder har Naturvårdsverket klargjort en del utgångspunkter för efterbehandling (Naturvårdsverket, Några aspekter som bör vara vägledande är: Efterbehandlingsåtgärderna bör reducera miljö- och hälsoriskerna så långt det är tekniskt möjligt och ekonomiskt rimligt. Åtgärderna bör vara av engångskaraktär. Skador som kan uppstå under genomförandet bör vara mindre än de skador som totalt kan komma att orsakas av det förorenade området. Åtgärderna bör inte annat än under en övergångsperiod kräva underhåll och skötsel efter avslutad åtgärd. Viss långsiktig övervakning av skyddsåtgärder vid inneslutningar, barriärer och åtgärder med obeprövad teknik kan dock behövas. Bästa tillgängliga teknik (BAT) bör användas, om det inte medför orimliga kostnader. Efterbehandlingsåtgärder bör utföras så att den planerade framtida markanvändningen begränsas så lite som möjligt. Efterbehandling bör om möjligt genomföras innan spridning av föroreningar leder till behov av mer kostsamma åtgärder och innan akuta situationer uppstår. Om föroreningar lämnas kvar bör inte ytterligare efterbehandling eller utförande av skyddsåtgärder omöjliggöras, till exempel genom att ny bebyggelse utförs på det förorenade området, utan att konsekvenserna har utretts ordentligt. 6.2 Förutsättningar Inom område A planeras för en gårdsmiljö till flerbostadshus med tillhörande servicebyggnader, bollplaner, parkeringsytor och lekplatser. Inga bostadshus planeras inom Område A Föroreningarna inom område A består av PAH-M och PAH-H. Samlingsprov från området visar att medelhalten på 0,5-1,0 meters djup i Område A innehåller halter av PAH-H som överstiger de framtagna platsspecifika riktvärden om odling ska kunna ske fritt inom området. Om enbart begränsad odling sker ligger de uppmätta halterna av PAH-H i nivå med det platsspecifika riktvärdet. De stickprov som har analyserats visar dock att halterna PAH-H och PAH-M i de tre provtagningspunkter (PG2, PG7 och PGH) överstiger det platsspecifika riktvärdet för begränsad odling. För PG2 ligger halten av PAH- H i nivå med riktvärdet och denna provtagningspunkt bedöms därmed inte utgöra något hinder för begränsad odling. 29

30 Halterna av PAH i provtagningspunkterna PG7 och PGG, som är uttagna i östra delen av området, är väsentligt högre än övriga stickprov, vilket skulle kunna innebära att det finns en hot spot i östra delen av område. I Tabell 13 sammanfattas förutsättningar och indata som kommer användas för vidare val av åtgärd. Tabell 13. Styrande parametrar för val av åtgärd Parametrar Gårdsten Föroreningsämnen PAH-M och PAH-H Uppskattat mäktighet av förorening hot spot (m) 0,5-1 Uppskattad mäktighet av förorening >PSRV fri 1-2 odling (m) Areal hela Område A (m 2 ) Uppskattad volym förorening >PSRV fri odling (m 3 ) Uppskattad area hot spot östra delen (m 2 ) Uppskattad volym förorening >MKM hot spot (m 3 ) Geologi (jordart) Genomsläpplig (sand, grus och sprängsten) Förorening både över och Hydrologiska under bedömd förhållanden grundvattennivå Markyta Grus Bebyggd Servicebyggnader Odling Ska helst kunna ske fritt inom området 6.3 Tänkbara åtgärdsmetoder Inledning I åtgärdsutredningen identifieras möjliga åtgärdsmetoder och hur dessa kan kombineras till åtgärdsalternativ. Efterbehandling av förorenad jord och grundvatten kan ske med en mängd olika metoder som främst delas upp i två grupper, in-situ och ex-situ. In-situ innebär att efterbehandlingen sker på plats, utan att jorden schaktas upp. Ex-situ innebär att den förorenade jorden grävs upp, följt av behandling. Vidare kan ex-situ metoderna också delas upp i onsite och off-site. On-site innebär att den uppgrävda jorden behandlas på plats och off-site innebär att jorden transporteras till en extern behandlingsanläggning. 30

31 Rening av grund- eller länsvatten kan också bli aktuellt. Det kan då röra sig om in-situ-metod enligt ovan eller pumpning och rening med reningsverk alternativt slamsugning och transport till mottagningsanläggning Tekniska skyddsåtgärder I denna grupp ingår åtgärder som syftar till att skydda mot exponering. Inga åtgärder görs därmed för att reducera föroreningssituationen i området. Skyddsåtgärder innebär att riskerna för exponering minskas genom att minimera exponeringsvägarna genom tekniska åtgärder. Det kan handla om åtgärder till skydd för inomhusmiljö eller rening av dricksvatten Inneslutning och avskärmning Det är metoder som ska förhindra spridning av förorening. Metoderna kan vara aktiva eller passiva. Tätskärmar kan till exempel användas för att förhindra spridning av förorenat grundvatten och installeras vanligtvis för att isolera källtermen eller för att avleda ett grundvattenflöde så att det inte passerar en föroreningskälla eller når ett skyddsobjekt. De geologiska och geotekniska förutsättningarna på platsen är avgörande för att installationen ska vara ett alternativ. Viktigt är att det finns ett lågpermeabelt lager som undre begränsning för föroreningen. Tätskärmen installeras med nederkanten i detta lager. Grundvattnet innanför skärmen måste pumpas upp och behandlas. Metoden bedöms ej lämplig där det undre lagret är permeabelt Fysisk massreduktion Efterbehandlingsåtgärderna i gruppen massreduktion syftar till att minska mängden förorening i marken, genom att fysiskt avlägna föroreningen. Detta kan åstadkommas genom ex situ-metoder eller in situ-metoder. Nedan redovisas kort de vanligaste metoderna. Schaktsanering och behandling av jord off site Med urgrävning åstadkoms en snabb mass- och riskreduktion. Metoden är tillämpar för alla jordtyper. Kostnaden för metoden är i hög grad beroende på föroreningens läge, till exempel djup och närhet till byggnationer. Vid schaktning av massor belägna under grundvattenytan tillkommer även kostnad för behandling eller omhändertagande av grundvatten. Schaktsanering och behandling av jord on site Sortering Den förorenade jorden grävs upp och finpartiklarna, vilka oftast innehåller de högsta föroreningshalterna, separeras från övrig jord. Denna separation kan göras fysiskt med harpning eller siktning eller kemiskt med vatten och 31

32 kemikalier. Finfraktioner med huvuddelen av föroreningarna transporteras sedan till lämplig behandlingsanläggning. Sortering är en etablerad teknik som passar för sandiga och grusiga jordar. Främst kan PAH, tungmetaller, cyanider och tyngre oljor behandlas på detta sätt. Den jord som anses ren kan återanvändas inom fastigheten. Nackdelar är att siltiga och leriga jordar är svårbehandlade samt att metoden måste föregås av urgrävning (Naturvårdsverket, 2006). Jordtvätt Schaktning och jordtvätt av de uppgrävda massorna är ett alternativ för behandling av förorenade massor på plats. För att det ska vara värt att montera en mobil jordtvätt krävs cirka 5000 ton massor som ska tvättas för att vara rimligt. Tvättvattnet cirkuleras och återanvänds. Jorden bör inte innehålla mer än 30% silt. Metoden kräver uppställningsyta. Metoden fungerar bäst för sanering av metaller med en viss mängd PAH. Pumpning och behandling av grundvatten I en föroreningsplym där största delen av föroreningen är löst i vattnet kan pumpning och behandling av grundvatten vara en lämplig metod. Det förorenade vattnet pumpas upp och kan sedan behandlas med olika reningsmetoder, som adsorption i aktivt kol, kemisk oxidation eller bioreaktorbehandling. Fri fas och residual förorening kan diffundera långsamt, varför behandlingstiden i vissa fall kan bli mycket lång. Kostnaderna för metoden är beroende föroreningshalter i vattnet samt de hydrogeologiska förutsättningarna. Metoden lämpar sig bäst för permeabla jordar In-situ Denna grupp syftar liksom fysisk massreduktion till att minska föroreningsmängden i jord och grundvattnet. Skillnaden är att massreduktionen sker på plats. Exempel på in-situ-nedbrytningsmetoder: Stimulerad biologisk nedbrytning Kemisk oxidation eller reduktion in situ In situ med fytosanering innebär att växter används för att sanera jord och grundvattnet. 6.4 Avförda åtgärdsmetoder Av ovanstående tänkbara åtgärdsmetoder har en del valts bort av olika skäl: Nedbrytning in situ: metoden fungerar på organiska föroreningar och är därmed ett alternativ inom området. Detta åtgärdsalternativ kommer ändå inte att tas i beaktande enligt önskemål från beställaren. 32

33 Jordtvätt: Inte heller denna metod har utretts enligt önskemål från beställaren. Pumpning och behandling av grundvatten: De kritiska föroreningshalterna har påträffats i marken och inte i grundvattnet. Fytosanering. Ett alternativ som kräver lång tid och under saneringstiden förhindrar all annan användning av platsen än växtodling vilket inte är rimlig i detta fall. 6.5 Nollalternativ Nollalternativet innebär att inga efterbehandlingsåtgärder genomförs, vilket innebär att det inte blir någon riskreduktion. Det i sin tur innebär att det inte är tillrådligt att bebygga området enligt planerad markanvändning på grund av hälsorisker. Eventuell spridning av föroreningar kommer att fortgå. 6.6 Aktuella åtgärdsalternativ Utifrån de tänkbara åtgärdsmetoderna har rimliga åtgärdsalternativ sammanställts. I detta avsnitt undersöks om de tänkbara åtgärdsmetoderna uppfyller de övergripande åtgärdsmålen och uppnår en acceptabel riskreduktion, om metoderna är tekniskt genomförbara och till vilka kostnader. Efter exkludering enligt kap 6.4 har följande åtgärdsalternativ formulerats utifrån de tänkbara åtgärdsmetoderna: Alternativ 1a: Sortering och urschaktning av hot spot -område inom den östra delen av Område A (PG7 och PGH), de förorenade massor som överstiger platsspecifika riktvärden för begränsad odling, behandling ex situ. Innebär att odlingen efter åtgärd är begränsad. Alternativ 1b. Urschaktning av samtliga områden (PG1, PG2, PG5, PG7 och PGH) som överstiger platsspecifika riktvärdet för fri odling. Innebär att odlingen efter åtgärd är fri. Alternativ 2: Uppfyllning av rena jordmassor ovanpå befintlig markyta vid hot-spot (PG7 och PGH) för att minimera risken för exponering av föroreningar. Innebär att odlingen efter åtgärd är begränsad. Alternativ 3: Restriktioner inom vissa delar av Område A. Detta innebär att högre halter av föroreningar kan lämnas kvar om odling eller byggnation begränsas inom vissa delar. 33

34 6.6.1 Alternativ 1a Urschaktning av hot spot -område inom den östra delen av område A, de mest förorenade massorna saneras och behandlas ex situ Föreslagna åtgärder De förorenade massorna grävs ur och omhändertas vid en mottagningsanläggning. Metoden kan kräva plats för mellanlagring av massor. Efter urgrävning återfylls marken med rena massor. I två provtagningspunkter, PG7 och PGH, inom Område A:s östra del överstiger halterna av PAH de platsspecifika riktvärdena som är framtagna för att området ska kunna användas för begränsad odling. Den halt som uppmättes i PG2, som ligger i nivå med riktvärdet för begränsad odling, bedöms kunna kvarlämnas vid begränsad odling. Föroreningen av PAH är konstaterad på mellan 0,5-1,0 meters djup. Marken utgörs av grus och sand med sprängsten ner till ett djup av mellan 5-7 meter under markytan. Grundvattenytan bedöms variera mellan 1-4 meter under markytan. Hur djupt ner den förorenade jorden sträcker sig är okänt, men grundvattnet innehåller förhöjda halter av PAH. Mäktigheten på det förorenade jordlagret uppskattas till ca 0,5-1,0 meter vilket innebär att en sanering av jorden på mellan 0,5-1,5 meters djup skulle innebära att jorden efter avslutad sanering inte bör överskrida de platsspecifika riktvärdena för begränsad odling. Detta innebär en jordvolym av m 3. Om densiteten sätts till 1,6 ton/m 3 innebär det en schaktvolym av förorenade massor på ton, Tabell 14. Eftersom området utgörs av stora mängder sprängsten kan kostnaden minska genom att sortera ut de större sprängstenarna och enbart köra iväg de mindre fraktionerna till mottagningsanläggning. Efter sortering bedöms mängden förorenade massor kunna minska med 2/3. Om grundvatten påträffas kan pumpning och behandling av detta ske on-site. Ingen efterföljande kontroll eller drift krävs. Konsekvenser Föroreningarna avlägsnas från platsen vilket är positivt för området. Metoden kräver en stor mängd transporter, både av förorenade massor bort från området och av rena massor till området, som ska användas till återfyllning. Det finns en risk för schakt under grundvattenytan, vilket innebär att en större mängd länsvatten i schaktet kan förekomma än vid schakt ovan grundvattenytan. Vattnet måste omhändertas alternativt återinfiltreras i marken. 34

35 Vid schakt finns det en risk för spridning av föroreningar, vilket innebär att skyddsåtgärder krävs. Eventuellt mellanlagrade massor bör täckas, för att förhindra damning eller spridning av föroreningar med regnvatten. Vidare finns det risk för spridning vid hantering och transport av massorna. Kostnader Nedan följer en mycket grov uppskattning av kostnaden, Tabell 14. Milkostnaden för transport av massor till mottagningsanläggning ingår i kostnaden. Massorna antas transporteras till mottagningsanläggning i Göteborgs kommun. Avståndet mellan projektet och mottagningsanläggning är cirka två mil. De stora osäkerheterna kommer från det faktum att föroreningen inte är avgränsad. Tabell 14. Uppskattad saneringskostnad av hot-spot, inom den östra delen av område A. Uppskattad saneringskostnad Volym (m 3 ) Mängd (ton) Mäng fomassor efter sortering Á-pris (kr/ton) Kostnad (kr) Schaktning/mottagning/sortering miljökontroll/transport/återfyllning (ton) * miljon *Schablonvärden för statligt finansierade saneringsprojekt medelvärden för större saneringar <10 Mk = 1000 kr/ton förorenade massor (WSP Sverige AB). Kostnaden bedöms kunna minskas tack vare korta transporter, relativt lättschaktad föroreningssituation och förenklad hantering av länsvatten Om saneringsarbetet genomförs i samband med övriga schaktarbeten som planeras att genomföras inför byggnationen inom området kommer kostnaderna kunna minskas. Till exempel planeras eventuellt ett underjordiskt dagvattenmagasin inom området. Om detta placeras inom det område där schaktsanering bedöms som nödvändig kan stora minskningar av kostnaden väntas. Kostnader för återfyllning och återställning minskar då kraftig och återstår gör enbart kostnad för miljökontroll, sortering, transport och mottagning av förorenad jord. Riskreduktion Riskreduktionen innebär att odling efter åtgärd kan ske i mindre utsträckning (~1/3 av normalt intag av växter). Genom att avlägsna den så kallade hotspot föroreningen bedöms den negativa påverkan på markmiljön inom området minska. Grundvattnet i BH/GV1 (intill PGH) innehåller halter av PAH som innebär en risk med avseende på spridning till ytvatten. Denna risk bedöms minska om källan till föroreningarna i grundvattnet minskas. 35

36 Bedömning av måluppfyllelse och genomförbarhet Marken saneras och dess påverkan försvinner från platsen, vilket innebär att alternativet uppfyller de övergripande åtgärdsmålen. Åtgärden bedöms vara möjlig att genomföra. Prövningsplikt Åtgärden är anmälningspliktig enligt 28 förordning (1998:899) om miljöfarlig verksamhet och hälsoskydd. Risker Misstänkt hot spot i fastighetens östra del är inte helt avgränsad, särskilt inte i djupled. Om saneringen genomförs i samband med schakt för dagvattenmagasinet kommer djupa schakt att grävas ändå, men ytterligare kostnader för sortering och borttransport kan tillkomma. Sannolikheten att nå platsspecifika riktvärden för områden där begränsad odling bör ske bedöms dock vara stor Alternativ 1b Urschaktning av samtliga områden som överstiger det platsspecifika riktvärdet för fri odling. Föreslagna åtgärder De förorenade massorna som överstiger det platsspecifika riktvärdet för fri odling (PG1, PG2, PG5, PG7 och PGH) grävs ur och omhändertas vid en mottagningsanläggning. Metoden innebär en stor osäkerhet avseende volymen förorenade massor då det finns ytor inom område A som inte är undersökta. Metoden kan kräva plats för mellanlagring av massor. Efter urgrävning återfylls marken med rena massor. Föroreningen av PAH är konstaterad på mellan 0,5-1,0 meters djup. Marken utgörs av grus och sand med sprängsten ner till ett djup av mellan 5-7 meter under markytan. Grundvattenytan bedöms variera mellan 1-4 meter under markytan. Hur djupt ner den förorenade jorden sträcker sig är okänt, men grundvattnet innehåller förhöjda halter av PAH. Mäktigheten på det förorenade jordlagret uppskattas till ca 1,0 2,0 meter vilket innebär att en sanering av jorden på mellan 0,5-1,5 meters djup skulle innebära att jorden efter avslutad sanering inte bör överskrida de platsspecifika riktvärdena för fri odling. Detta innebär en jordvolym av m 3. Om densiteten sätts till 1,6 ton/m 3 innebär det en schaktvolym av förorenade massor på ton, Tabell 15. Eftersom området utgörs av stora mängder sprängsten kan kostnaden minska genom att sortera ut de större sprängstenarna och enbart köra iväg de mindre fraktionerna till mottagningsanläggning. Efter sortering bedöms mängden förorenade massor kunna minska med 2/3. 36

37 Om grundvatten påträffas kan pumpning och behandling av detta ske on-site. Ingen efterföljande kontroll eller drift krävs. Konsekvenser Föroreningarna avlägsnas från platsen vilket är positivt för området. Metoden kräver en stor mängd transporter, både av förorenade massor bort från området och av rena massor till området, som ska användas till återfyllning. Det finns en risk för schakt under grundvattenytan, vilket innebär att en större mängd länsvatten i schaktet kan förekomma än vid schakt ovan grundvattenytan. Vattnet måste omhändertas alternativt återinfiltreras i marken. Vid schakt finns det en risk för spridning av föroreningar, vilket innebär att skyddsåtgärder krävs. Eventuellt mellanlagrade massor bör täckas, för att förhindra damning eller spridning av föroreningar med regnvatten. Vidare finns det risk för spridning vid hantering och transport av massorna. Kostnader Nedan följer en mycket grov uppskattning av kostnaden, Tabell 15. Milkostnaden för transport av massor till mottagningsanläggning ingår i kostnaden. Massorna antas transporteras till mottagningsanläggning i Göteborgs kommun. Avståndet mellan projektet och mottagningsanläggning är cirka två mil. De stora osäkerheterna kommer från det faktum att föroreningen inte är avgränsad. Tabell 15. Uppskattad saneringskostnad av samtliga områden som överstiger det platsspecifika riktvärdet för fri odling. Uppskattad saneringskostnad Schaktning/mottagning/sortering miljökontroll/transport/återfyllning Volym (m 3 ) Mängd (ton) Mäng fomassor efter sortering (ton) Á-pris (kr/ton) * Kostnad (kr) 3-6 miljoner *Schablonvärden för statligt finansierade saneringsprojekt medelvärden för större saneringar <10 Mk = 1000 kr/ton förorenade massor (WSP Sverige AB). Kostnaden bedöms kunna minskas tack vare korta transporter, relativt lättschaktad föroreningssituation och förenklad hantering av länsvatten Om saneringsarbetet genomförs i samband med övriga schaktarbeten som planeras att genomföras inför byggnationen inom området kommer kostnaderna kunna minskas. Till exempel planeras eventuellt ett underjordiskt 37

38 dagvattenmagasin inom området. Om detta placeras inom den östra delen av det område där schaktsanering bedöms som nödvändig kan stora minskningar av kostnaden väntas. Kostnader för återfyllning och återställning minskar då kraftig och återstår gör enbart kostnad för miljökontroll, sortering, transport och mottagning av förorenad jord. Riskreduktion Riskreduktionen innebär att odling efter åtgärd kan ske fritt. Den negativa påverkan på markmiljön inom området bedöms minska. Grundvattnet i BH/GV1 (intill PGH) innehåller halter av PAH som innebär en risk med avseende på spridning till ytvatten. Denna risk bedöms minska om källan till föroreningarna i grundvattnet elimineras. Bedömning av måluppfyllelse och genomförbarhet Marken saneras och dess påverkan försvinner från platsen, vilket innebär att alternativet uppfyller de övergripande åtgärdsmålen. Åtgärden bedöms vara möjlig att genomföra. Prövningsplikt Åtgärden är anmälningspliktig enligt 28 förordning (1998:899) om miljöfarlig verksamhet och hälsoskydd. Risker Föroreningarna inom området är inte helt avgränsad, särskilt inte i djupled. Om saneringen genomförs i samband med schakt för dagvattenmagasinet kommer djupa schakt att grävas ändå, men ytterligare kostnader för sortering och borttransport kan tillkomma. Sannolikheten att nå platsspecifika riktvärden för områden där fri odling bör ske bedöms dock vara stor Alternativ 2 Uppfyllning med rena jordmassor ovanpå befintlig markyta för att minimera risken för exponering av föroreningar Föreslagna åtgärder Projektet genomförs genom att rena jordmassor tillförs de områden där åtgärdsmålet inte uppfylls för begränsad odling. Ett 0,5 m mäktigt lager jord tillförs områden kring hot spot -området i Område A:s östra del., ovan provtagningspunkterna PG7 och PGH. Ovanpå provtagningspunkten PG2 anses inte några rena jordmassor behöva tillföras då halterna av PAH låg i nivå med riktvärdet för begränsad odling. 38

39 Konsekvenser Djupet till den förorenade jorden ökas från 0,5 till 1,0 meter vilket innebär att risken för exponering av förorenad jord minskas. Transporter av rena massor utifrån eller av rena massor från andra delar av det aktuella området krävs. Alternativet innebär en reducering av miljöpåverkan under genomförandetiden i jämförelse att schakta ur föroreningar för transport till mottagningsanläggning. Kostnader Nedan följer en mycket grov uppskattning av kostnaden, Tabell 16. I kostnaden förutses att massor från området kan användas och inga transporter av externa massor behövs tillföras. Ytan som fylls upp uppskattas till 2000 m 2 inkl. slänter. Detta innebär en total volym tillförda rena massor av 1000 m 3. Schaktarbetena beräknas genomföras på 4 dagar med två grävmaskiner och en hjullastare á 800 kr/timme. Förflyttning av massor inom området kan innebära att nivåskillnader måste korrigeras, vilket kan ge tillkommande kostnader. Kvarlämnade föroreningar i jorden och grundvattnet kan kräva att ett kontrollprogram upprättas för att bedöma risker med eventuell spridning av föroreningar till omgivningen, vilken ger ökade kostnader. Tabell 16. Uppskattad kostnad av uppfyllning med rena massor inom område A. Uppskattad saneringskostnad Hjullastare Grävmaskin Arbetsledning Kostnad (kr) Schaktning Ca Riskreduktion Inom det mest förorenade området i östra delen av Område A finns i PG7 och i PGH halter av PAH-H som även på ett djup av 1,0 meter under markytan överstiger de platsspecifika riktvärdet för begränsad odling. Detta innebär att även begränsad odling kan utgöra en risk inom området. Risken för exponering av förorenad jord minskar dock. Mäktigheten på markmiljön med en bra ekologisk funktion ökar från 0,5 m till 1 m från markytan. Risken för påverkan på markmiljön under 1 m.u.my. förändras inte. Grundvattnet i BH/GV1 (intill PGH) innehåller halter av PAH som innebär en risk med avseende på spridning till ytvatten. Denna risk kommer kvarstå efter genomfört åtgärdsalternativ. 39

40 Bedömning av måluppfyllelse och genomförbarhet Åtgärden är genomförbar, men uppfyller inte målet om reducerad exponeringsrisk för människa och miljö. Prövningsplikt Åtgärden är anmälningspliktig enligt 28 förordning (1998:899) om miljöfarlig verksamhet och hälsoskydd Alternativ 3- Restriktioner av vissa delar av Område A. Detta innebär att högre halter av föroreningar kan lämnas kvar om odling eller byggnation begränsas inom vissa delar av Område A. Föreslagna åtgärder Genom t.ex. asfaltering kraftigt begränsa odling inom den östra delen av Område A, som är mest förorenat. Konsekvenser Inget ingrepp krävs i marken, vilket innebär att risken för spridning under saneringsarbetet försvinner. Föroreningen finns kvar oförändrad i marken. Det innebär att även spridningsrisken kvarstår. Kostnad Kvarlämnade föroreningar i jorden och grundvattnet kan kräva att ett kontrollprogram upprättas för att bedöma risker med eventuell spridning av föroreningar till omgivningen. Riskreduktion Föroreningen i marken finns kvar och därmed finns det fortfarande en risk för spridning av föroreningar till ytvattnet och grundvattnet. Belastningen på markekosystemet kvarstår. Exponeringsrisken för människor via intag via växter minimeras genom att kraftigt begränsa odlingsmöjligheter inom det mest förorenade området. Bedömning av måluppfyllelse och genomförbarhet Åtgärden är genomförbar, men uppfyller inte åtgärdsmålen med avseende på risk för miljön. 40

41 6.7 Osäkerheter Den uppskattade volymen föroreningar i hot spot -området är osäker eftersom ingen avgränsning av föroreningar finns i djupled. Stor osäkerhet i kostnadsuppskattningen. Kostnadsuppskattningen bör främst användas som en storleksjämförelse mellan alternativen. Ökade kostnader i form av kontrollprogram kan förekomma. 7 Riskvärdering För att ta fram ett slutligt åtgärdsförslag genomförs en riskvärdering. Här värderas de olika åtgärdsalternativen utifrån olika urvalskriterier. Målet är att identifiera vilket alternativ som uppnår åtgärdsmålen på bästa sätt och är mest kostnadseffektivt. De övergripande åtgärdsmål som är uppsatta är att området skall kunna nyttjas utan hälsorisker för de personer som skall bo och tillfälligt vistas inom det. Föroreningar skall inte heller ge upphov till oacceptabel påverkan på det skyddade grundvattnet i området, på Göta älv eller på den omgivande miljön. Fem alternativ utvärderas: Nollalternativet- Ingen åtgärd utförs. Alternativ 1a Urschaktning av hot spot - område inom den östra delen av område A; de förorenade massor som överstiger platsspecifika riktvärden för begränsad odling, behandling ex situ. Alternativ 1b- Urschaktning av samtliga områden som överstiger det platsspecifika riktvärdet för fri odling, behandling ex situ. Alternativ 2 Uppfyllning med rena jordmassor för att minimera risken för exponering av föroreningar och för att erhålla en god markmiljö från markytan ned till en meter under markytan. Alternativ 3- Restriktioner av vissa delar av Område A. Detta innebär att högre halter av föroreningar kan lämnas kvar om odling eller byggnation begränsas inom vissa delar av Område A. I Tabell 17 redovisas en sammanställningsmatris där urvalskriterierna, applicerbarhet, måluppfyllelse avseende riskreduktion, tekniska aspekter, tillämpbarhet, måluppfyllelse avseende skydd av naturresurser och övriga intressen, störningar under och efter åtgärdens genomförande samt 41

42 ekonomiska aspekter värderas. I denna riskvärdering har ingen viktning lagts till kriterierna utan alla kriterier värderas lika. Tabell 17. Aktuella urvalskriterier har värderats enligt en betygsskala från 0 till 3, där 3 är högsta betyg och 0 är lägsta. Urvalskriterier Applicerbarhet Måluppfyllelse avseende riskreduktion Tekniska aspekter Tillämpbarhet Måluppfyllelse avseende skydd av övriga intressen Förbrukning av naturresurser Störningar under och efter åtgärdens genomförande Går det att genomföra Minskning av förorening i mark (%) Nollalt. Alt. 1a Urschakt av hot spot östra delen Alt. 1b Urschakt av samtliga områden över fri odling Alt. 2 Uppfylln.. med rena massor Alt. 3 Restriktioner av vissa delar Hälsorisker Spridning av förorening Engångskaraktär Framtida åtaganden Beprövad metod Platsspecifika faktorer som t ex tillgänglighet Skydd av ytvattenrecipient Skydd av grundvatten CO 2-utsläpp Damning Buller Transporter Störningar i allmänhet Tidsaspekt Utförande åtgärd Ekonomiska aspekter Tid att uppnå åtgärdsmål Totalkostnad år 1 (SEK) Årlig kostnad (SEK/år) Summa poäng

43 7.1 Förslag till val av åtgärdsalternativ Alternativ 1b (urschaktning av samtliga områden som överstiger det platsspecifika riktvärdet för fri odling) är det åtgärdsalternativ som har värderats högst i denna riskvärdering. Alternativet innebär en traditionell schaktsanering där förorening överstigande de platsspecifika riktvärdena för FRI ODLING tas bort. Osäkerheten med denna metod är att utbredningen av föroreningen horisontellt och mot djupet är okänd och detta kan innebära att mycket mer tid och resurser än väntat måste förbrukas innan fri odling kan tillämpas inom området. Kostnaden för att genomföra åtgärden kan också vara så pass hög att hela projektets lönsamhet går förlorad, vilket skulle kunna innebära att inga av de planerade bostäderna byggs. Alternativ 1a (urschaktning av hot-spot) är det åtgärdsalternativ som värderas näst högst. Denna metod ger en hög uppfyllelse av åtgärdsmålen i förhållande till förbrukning av resurser, pengar och tid. Även här är den största osäkerheten hur föroreningens utbredning ser ut mot djupet, vilket skulle kunna innebära både ökade och minskade kostnader. Alternativ 3 (restriktioner av vissa delar) är en åtgärdsmetod som ensam i sig har svårt att uppfylla de åtgärdsmål som är uppsatta för hälsa och miljö. Alternativet innebär att spridningsrisker och negativ påverkan till grund- och ytvatten kvarstår samt eventuell negativ påverkan på markmiljön. Alternativ 2 (uppfyllning av rena massor) är den åtgärdsmetod som är lägst värderad utifrån att de uppsatta åtgärdsmålen för hälsa och miljö inte kommer att uppfyllas. Risk för människor vid intag av grödor kvarstår fortfarande samt risk för spridning till yt- och grundvatten. 7.2 Mätbara åtgärdsmål För att uppnå de övergripande åtgärdsmålen att området skall kunna nyttjas utan hälsorisker för de personer som skall bo och tillfälligt vistas inom området. Samt att föroreningar inte heller skall ge upphov till oacceptabel påverkan på det skyddade grundvattnet i området, på Göta älv eller på den omgivande miljön är det åtgärdsalternativ Alternativ 1a eller 1b som skall tillämpas. Alternativ 1b måste uteslutas på grund av dess kostnad och den osäkerhet som finns angående den totala volymen förorenade massor. Den mest lämpliga åtgärdsmetoden bedöms vara Alternativ 1a. De mätbara åtgärdsmålen för att uppfylla de övergripande åtgärdsmålen föreslås vara framtagna platsspecifika riktvärden för begränsad odling. Där är odling satt till 1/3 av normalt intag enligt generella riktvärden för KM. För att denna begränsade odling skall kunna säkerställas efter utförd åtgärd behövs markanvändningen styras genom att exempelvis anlägga asfalterade ytor, lekplatser och fotbollsplaner. Odlingslotter kan med fördel uppföras inom område B. 43

44 8 Slutsats Sammantaget är bedömningen att efterbehandlingsåtgärder krävs för att nå uppsatta åtgärdsmål. Det enda alternativ som helt uppfyller åtgärdsmålen och som ekonomiskt tillämpbart är att schaktsanera bort all jord inom den östra delen av Område A som överstiger de platsspecifika riktvärdena för BEGRÄNSAD ODLING. Något som skulle innebära en kostnad på 0,5-1 Mkr. Dessa kostnader skulle kunna minskas om åtgärden genomförs i samband med övriga schaktarbeten som planeras inom entreprenaden. För att säkerställa att den begränsade odlingen (maximalt 1/3 av normalt intag enligt generella riktvärden för KM) skall beaktas efter utförd åtgärd krävs att vissa restriktioner genomförs inom området. Odlingslotter anläggs förslagsvis inom område B och möjlighet till odling inom Område A försvåras genom anläggande av till exempel servicebyggnader, lekplatser, fotbollsplaner och parkeringsplatser här. Sandström AB Upprättad av: Godkänd av: Jenny Rönnegård Linn Carlström Ödegaard Markus Nilsson 44

45 9 Referenser Greppa Näringen, 2006: Bevattning och växtnäringsutnyttjande. Jordbruksverket. Göteborgs Stad Detaljplan för bostäder och odlingslotter väster om Gårdstensvägen inom stadsdelen Gårdsten i Göteborg. Geotekniskt och bergtekniskt utlåtande Hushållningssällskapet, 2014: Växtnäringsrekommendationer till frilandsgrönsaker. En sammanställning av rekommendationer som ges i Sverige, Norge, Finland, Tyskland, Holland och UK. Naturvårdsverket, 2006: Åtgärdslösningar. Erfarenheter och tillgängliga metoder. SNV rapport Naturvårdsverket, 2009: Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Naturvårdsverket. SNV rapport Naturvårdsverket, 2009a: Att välja efterbehandlingsåtgärd. En vägledning från övergripande till mätbara åtgärdsmål. SNV rapport Nilsson, 2009: Polycykliska aromatiska kolväten (PAH) i jord. Inverkan av organiskt material och kolloidrelaterade företeelser. University of Gothenburg. Sandström 2014, Översiktlig miljöteknisk markundersökning, Gårdsten, Göteborg Stad, Göteborgs Fastighetskontor, Sandström Miljö & Säkerhetskonsult, , Sandström, 2015: Kompletterande miljöteknisk markundersökning inför ny detaljplan, Gårdsten, Göteborgs kommun, Göteborgs Fastighetskontor SGF, 2013: Fälthandbok undersökningar av förorenade områden. SGFrapport 2:2013. SGU 2013: Bedömningsgrunder för grundvatten. SGU-rapport 2013:01. Sweco 2009: Storstadsspecifika riktvärden för Malmö, Göteborg och Stockholm Stad Sweco Environment AB. SMHI 2014: SPBI, 2011: SPBI Rekommendation, Efterbehandling av förorenade bensinstationer och dieselanläggningar. Svenska Petroleum och Biodrivmedel Institutet, Ögren, 1992: Ekologisk trädgårdsodling. Från teori till praktik. Jordbruksverket. 45

46 Östberg, 2007: Rotinträngning i VA-ledningar. En fallstudie i Växjö. Institutionen för Landskaps- och trädgårdsteknik, Alnarp. Östberg m.fl., 2010: Förebyggande av rotinträngningar i VA-ledningar utveckling av beslutsstöd. Svenskt Vatten Utveckling. 46

47 Gårdstensplanen SANDSTRÖM

48

49 Analysresultat av jord undersökning Sandström (2014) Bilaga 2a Halten redovisas i mg/kg TS om inte annat anges. Halt som överstiger ett Naturvårdsverkets generella riktvärde markeras med motsvarande färg. Detekterade parametrar är skrivna med fetstil. BETECKNING FA MKM KM RV RV A B C D E F G H I J Djup (m): 0-0,5 0,45-0,8 0-0,2 0, ,6 0, ,5 0,5-1 0,5-1,2 0,4-0,8 0,2-0,3 0,1-0,8 Alifater > C5-C8 1, <10 <10 >C8-C <10 <10 >C10-C <20 < >C12-C <20 <20 Summa >C5-C <30 <30 >C16-C <20 <20 Aromater Bensen 1,2 0,04 0,012 <0.01 <0.01 Toluen 1, <0.05 <0.05 Etylbensen 1, <0.05 <0.05 Xylen 1, <0.05 <0.05 >C8-C <1 <1 >C10-C <1 <1 >C16-C <1 <1 PAH, cancerogena 100 <0.2 0,77 <0.3 0,18 <0.2 <0.2 <0.3 <0.2 <0.2 9,5 <0.2 1,4 PAH, övriga 1000 <0.5 0,68 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 10,0 <0.5 1,5 Summa PAH-L 15 3 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 0,88 <0.15 <0.15 Summa PAH-M 20 3 <0.25 0,57 <0.25 <0.25 <0.25 <0.25 <0.25 <0.25 <0.25 8,2 <0.25 1,3 Summa PAH-H 10 1 <0.25 0,88 <0.3 0,18 <0.25 <0.25 <0.3 <0.25 < ,0 <0.25 1,7 Metaller Arsenik ,4 1,1 <0.5 0,6 <0.5 0,59 0,61 <0.5 1,77 <0.5 3,5 0,91 Barium ,5 46,7 39,3 78,1 39,7 77,8 52,0 37,1 72,2 55,3 85,9 81,1 Kadmium ,5 0,13 <0.1 0,2 <0.1 <0.1 0,2 <0.1 <0.1 <0.1 0,2 0,1 <0.1 Kobolt ,18 7,03 1,57 6,61 5,27 6,69 5,36 4,31 6,74 3,85 10,2 7,03 Krom, total ,1 2,65 11,0 9,5 12,9 8,6 7,28 14,7 4,75 23,5 12,5 Koppar ,6 13,4 4,89 22,8 23,0 27,0 10,7 12,5 28,9 9,55 19,00 26,70 Kvicksilver ,5 0,25 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.3 <0.2 <0.2 <0.2 Nickel ,8 16,2 2,22 7,97 7,46 11,8 6,77 5, ,88 20,4 10,2 Bly ,6 9,01 19,1 6,64 7,76 8,45 6,88 5,95 10,7 17,5 13,7 11,4 Vanadin ,4 19,6 5,67 27,9 22,6 27,8 19,8 15,0 32,0 14,2 31,3 30,4 Zink ,5 48,2 131,0 35,2 70,2 42,1 34,1 22,4 41,3 91,2 56,2 44,5 Övrigt PCB <0.007 <0.007 <0.007 <0.007 Torrsubstans Överskrider riktvärdet för farligt avfall Överskrider riktvärdet för MKM Överskrider riktvärdet för KM 1 Ämnen som i stor utsträckning kan förekomma i porluft. Kompletterande analyser av markluft och inomhusluft rekommenderas 2 Ämnen som i stor utsträckning kan förekomma i mark- eller grundvatten. Kompletterande analyser av mark- eller grundvatten rekommenderas.

50 Bilaga 2b Analysresultat av jord kompletterande undersökning Sandström (2015) Halten redovisas i mg/kg TS om inte annat anges. Halt som överstiger ett Naturvårdsverkets generella riktvärde markeras med motsvarande färg. Detekterade parametrar är skrivna med fetstil. BETECKNING FA MKM KM RV RV Område A Djup (m): 0-0,5 0-0,5 0,5-2 0,5-1,0 0,5-1 0,5-1 0,5-1 0,5-1 0,5-0,6 0-0,5 0-0,5 0-0,7 0,5-1,0 0,7-0,8 0-0,3 0-0,3 0-0,5 0-0,2 0,1-0,5 0-0,5 0-0,5 0,3-1,0 Alifater > C5-C8 1, < < >C8-C < < >C10-C < < >C12-C < < Summa >C5-C < < >C16-C < < Aromater Bensen 1,2 0,04 0, <0, <0, Toluen 1, <0, <0, Etylbensen 1, <0, <0, Xylen 1, <0, <0, >C8-C < < >C10-C < < >C16-C < < PAH Summa PAH-L 15 3 <0,15 <0,15 <0,15 0,23 <0,15 0,14 <0,15 <0,15 <0,11 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,015 <0,15 <0,15 Summa PAH-M ,26 0,81 <0,25 3,8 <0,25 4,4 <0,25 <0,25 0,35 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 0,84 <0,25 <0,25 Summa PAH-H ,33 1,1 <0,25 4,9 0,11 4,4 0,12 <0,3 0,31 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,25 <0,3 0,86 <0,25 0,081 Metaller Arsenik <0,5 <0,5 0,52 0, <0,5 <0,5 <0,5 2,48 <2 2,21 1,69 3,25 1,04 <0,5 6,78 2,33 2,24 Barium Kadmium ,5 0,19 0,17 <0,1 0, ,16 0,11 <0,1 <0,1 <0,3 <0,1 <0,1 <0,1 <0,1 0,26 <0,1 <0,1 <0,1 Kobolt Krom, total Koppar Kvicksilver ,5 0,25 <0,2 <0,2 <0,2 <0, <0,2 <0,2 <0,2 <0,2 <0,7 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 Nickel ,0 5,3 2,4 7, ,5 4,2 8,1 29,7 10,2 17,1 12,3 20,6 4,2 6,7 24,9 7,0 19,1 Bly Vanadin Zink PCB Samling Område A Område A 0-0,5m Samling Område A:2 PCB-7 0,2 0,008 <0,007 <0, <0,007 <0,007 - <0,007 - <0,007 <0,007 0,019 <0,007 - <0,007 <0,007 <0,007 Torrsubstans Överskrider riktvärdet för farligt avfall Överskrider riktvärdet för MKM Överskrider riktvärdet för KM 1 Ämnen som i stor utsträckning kan förekomma i porluft. Kompletterande analyser av markluft och inomhusluft rekommenderas 2 Ämnen som i stor utsträckning kan förekomma i mark- eller grundvatten. Kompletterande analyser av mark- eller grundvatten rekommenderas. PG4 Samling Område A Område A 0,5-1,0m Område B 0-0,5m Asfalt Samling Samling PG28:2 PG5 PG3 PG6 PG2 Område Område PG9 B B:2 Område B 0,5-1,0m Samling Område B PG9 Samling Område C Samling Område C:2 Område C 0-0,3m PG18 PG19 PG23 PG25 PG32 Område C 0,3-1,0m Samling Område C

51 och åtgärdsutredning Bilaga 3 Analysrapporter ALS Scandinavia AB Eurofins Environment AB

52 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sandström AB AR-15-SL Linn Carlström Exportgatan 38 C EUSELI Í%R%^ÂÂeHV+Î HISINGS BACKA Kundnummer: SL Analysrapport Uppdragsmärkn Gårdsten Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Grundvatten Provtagningsdatum Provet ankom: Utskriftsdatum: Provmärkning: Provtagningsplats: BH/GV Gårdsten 14,1 Linn Carlström Analys Resultat Enhet Mäto. Metod/ref Benso(antracen 0.65 µg/l 10% LidMiljö.0A Krysen 0.53 µg/l 10% LidMiljö.0A Benso(b,k)fluoranten 1.1 µg/l 10% LidMiljö.0A Benso(pyren 0.78 µg/l 15% LidMiljö.0A Indeno(1,2,3-cd)pyren 0.45 µg/l 20% LidMiljö.0A Dibenso(a,h)antracen 0.13 µg/l 20% LidMiljö.0A Summa cancerogena PAH 3.6 µg/l LidMiljö.0A Naftalen µg/l 30% LidMiljö.0A Acenaftylen 0.15 µg/l 20% LidMiljö.0A Acenaften µg/l 20% LidMiljö.0A Fluoren 0.10 µg/l 20% LidMiljö.0A Fenantren 0.38 µg/l 20% LidMiljö.0A Antracen 0.19 µg/l 20% LidMiljö.0A Fluoranten 0.94 µg/l 15% LidMiljö.0A Pyren 0.97 µg/l 10% LidMiljö.0A Benso(ghi)perylen 0.44 µg/l 20% LidMiljö.0A Summa övriga PAH 3.3 µg/l LidMiljö.0A Summa PAH med låg molekylvikt 0.25 µg/l LidMiljö.0A Summa PAH med medelhög molekylvikt 2.6 µg/l LidMiljö.0A Summa PAH med hög molekylvikt 4.0 µg/l LidMiljö.0A Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

53 AR-15-SL EUSELI Í%R%^ÂÂeHV+Î Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

54 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sandström AB Jenny Rönnegård Exportgatan 38 C HISINGS BACKA AR-15-SL EUSELI Í%R%^ÂÂe)r/Î Kundnummer: SL Analysrapport Uppdragsmärkn Gårdsten Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Övrigt förorenat vatten Provtagningsdatum Provet ankom: Utskriftsdatum: Provmärkning: Provtagningsplats: GV Gårdsten 6,3 Jenny Rönnegård Analys Resultat Enhet Mäto. Metod/ref Bensen < mg/l 30% LidMiljö.0A Toluen < mg/l 30% LidMiljö.0A Etylbensen < mg/l 30% LidMiljö.0A M/P/O-Xylen < mg/l 30% LidMiljö.0A Summa TEX < mg/l LidMiljö.0A Alifater >C5-C8 < mg/l 30% LidMiljö.0A Alifater >C8-C10 < mg/l 35% LidMiljö.0A Alifater >C10-C12 < mg/l 20% LidMiljö.0A Alifater >C5-C12 < mg/l 25% LidMiljö.0A.01.21/34 Alifater >C12-C16 < mg/l 20% LidMiljö.0A Alifater >C16-C35 < mg/l 25% LidMiljö.0A Alifater >C12-C35 < mg/l 25% LidMiljö.0A Aromater >C8-C10 < mg/l 30% LidMiljö.0A Aromater >C10-C16 < mg/l 20% LidMiljö.0A Aromater >C16-C35 < mg/l 25% LidMiljö.0A Oljetyp Ej påvisad * Benso(antracen < µg/l 20% LidMiljö.0A Krysen < µg/l 20% LidMiljö.0A Benso(b,k)fluoranten < µg/l 20% LidMiljö.0A Benso(pyren < µg/l 20% LidMiljö.0A Indeno(1,2,3-cd)pyren < µg/l 20% LidMiljö.0A Dibenso(a,h)antracen < µg/l 20% LidMiljö.0A Summa cancerogena PAH < 0.20 µg/l LidMiljö.0A Naftalen µg/l 30% LidMiljö.0A Acenaftylen < µg/l 20% LidMiljö.0A Acenaften µg/l 20% LidMiljö.0A Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

55 AR-15-SL EUSELI Í%R%^ÂÂe)r/Î Fluoren µg/l 20% LidMiljö.0A Fenantren < µg/l 20% LidMiljö.0A Antracen < µg/l 20% LidMiljö.0A Fluoranten < µg/l 20% LidMiljö.0A Pyren < µg/l 20% LidMiljö.0A Benso(ghi)perylen < µg/l 20% LidMiljö.0A Summa övriga PAH < 0.30 µg/l LidMiljö.0A Summa PAH med låg molekylvikt < 0.20 µg/l LidMiljö.0A Summa PAH med medelhög molekylvikt < 0.30 µg/l LidMiljö.0A Summa PAH med hög molekylvikt < 0.30 µg/l LidMiljö.0A Arsenik As (filtrerat) mg/l 15% SS-EN ISO utg 1 mod Barium Ba (filtrerat) mg/l 15% SS-EN ISO utg 2 mod Bly Pb (filtrerat) mg/l 20% SS-EN ISO utg 1 mod Kadmium Cd (filtrerat) < mg/l 25% SS-EN ISO utg 1 mod Kobolt Co (filtrerat) mg/l 15% SS-EN ISO utg 1 mod Koppar Cu (filtrerat) mg/l 25% SS-EN ISO utg 1 mod Krom Cr (filtrerat) mg/l 15% SS-EN ISO utg 1 mod Nickel Ni (filtrerat) mg/l 15% SS-EN ISO utg 1 mod Vanadin V (filtrerat) mg/l 20% SS-EN ISO utg 1 mod Zink Zn (filtrerat) mg/l 25% SS-EN ISO utg 1 mod Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

56 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sandström AB Jenny Rönnegård Exportgatan 38 C HISINGS BACKA AR-15-SL EUSELI Í%R%^ÂÂe;ÄoÎ Kundnummer: SL Analysrapport Uppdragsmärkn Gårdsten Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Övrigt förorenat vatten Provtagningsdatum Provet ankom: Utskriftsdatum: Provmärkning: Provtagningsplats: GV2 PCB Gårdsten 6,3 Jenny Rönnegård Analys Resultat Enhet Mäto. Metod/ref PCB 28 < 0.01 µg/l 30% Internal method 0250 PCB 52 < 0.01 µg/l 30% Internal method 0250 PCB 101 < 0.01 µg/l 30% Internal method 0250 PCB 118 < 0.01 µg/l 30% Internal method 0250 PCB 138 < 0.01 µg/l 30% Internal method 0250 PCB 153 < 0.01 µg/l 30% Internal method 0250 PCB 180 < 0.01 µg/l 30% Internal method 0250 Summa PCB7 # µg/l Internal method 0250 Utförande laboratorium/underleverantör: Eurofins Environment A/S (Vejen), DENMARK Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1

57 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sandström AB Jenny Rönnegård Exportgatan 38 C HISINGS BACKA AR-15-SL EUSELI Í%R%^ÂÂe!ZLÎ Kundnummer: SL Analysrapport Uppdragsmärkn Gårdsten Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Övrigt förorenat vatten Provtagningsdatum Provet ankom: Utskriftsdatum: Provmärkning: Provtagningsplats: GV Gårdsten 6,3 Jenny Rönnegård Analys Resultat Enhet Mäto. Metod/ref Bensen < mg/l 30% LidMiljö.0A Toluen < mg/l 30% LidMiljö.0A Etylbensen < mg/l 30% LidMiljö.0A M/P/O-Xylen < mg/l 30% LidMiljö.0A Summa TEX < mg/l LidMiljö.0A Alifater >C5-C8 < mg/l 30% LidMiljö.0A Alifater >C8-C10 < mg/l 35% LidMiljö.0A Alifater >C10-C12 < mg/l 20% LidMiljö.0A Alifater >C5-C12 < mg/l 25% LidMiljö.0A.01.21/34 Alifater >C12-C16 < mg/l 20% LidMiljö.0A Alifater >C16-C35 < mg/l 25% LidMiljö.0A Alifater >C12-C35 < mg/l 25% LidMiljö.0A Aromater >C8-C10 < mg/l 30% LidMiljö.0A Aromater >C10-C16 < mg/l 20% LidMiljö.0A Aromater >C16-C35 < mg/l 25% LidMiljö.0A Oljetyp Ej påvisad * Benso(antracen < µg/l 20% LidMiljö.0A Krysen < µg/l 20% LidMiljö.0A Benso(b,k)fluoranten < µg/l 20% LidMiljö.0A Benso(pyren < µg/l 20% LidMiljö.0A Indeno(1,2,3-cd)pyren < µg/l 20% LidMiljö.0A Dibenso(a,h)antracen < µg/l 20% LidMiljö.0A Summa cancerogena PAH < 0.20 µg/l LidMiljö.0A Naftalen 1.6 µg/l 15% LidMiljö.0A Acenaftylen < µg/l 20% LidMiljö.0A Acenaften 0.11 µg/l 20% LidMiljö.0A Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

58 AR-15-SL EUSELI Í%R%^ÂÂe!ZLÎ Fluoren µg/l 20% LidMiljö.0A Fenantren µg/l 20% LidMiljö.0A Antracen < µg/l 20% LidMiljö.0A Fluoranten < µg/l 20% LidMiljö.0A Pyren < µg/l 20% LidMiljö.0A Benso(ghi)perylen < µg/l 20% LidMiljö.0A Summa övriga PAH 1.8 µg/l LidMiljö.0A Summa PAH med låg molekylvikt 1.7 µg/l LidMiljö.0A Summa PAH med medelhög molekylvikt < 0.30 µg/l LidMiljö.0A Summa PAH med hög molekylvikt < 0.30 µg/l LidMiljö.0A Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

59 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sandström AB AR-15-SL Linn Carlström Exportgatan 38 C EUSELI Í%R%^ÂÂeHW4Î HISINGS BACKA Kundnummer: SL Analysrapport Uppdragsmärkn Gårdsten Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Grundvatten Provtagningsdatum Provet ankom: Utskriftsdatum: Provmärkning: Provtagningsplats: BH/GV Gårdsten 14,1 Linn Carlström Analys Resultat Enhet Mäto. Metod/ref Benso(antracen < µg/l 20% LidMiljö.0A Krysen < µg/l 20% LidMiljö.0A Benso(b,k)fluoranten < µg/l 20% LidMiljö.0A Benso(pyren < µg/l 20% LidMiljö.0A Indeno(1,2,3-cd)pyren < µg/l 20% LidMiljö.0A Dibenso(a,h)antracen < µg/l 20% LidMiljö.0A Summa cancerogena PAH < 0.20 µg/l LidMiljö.0A Naftalen 0.10 µg/l 30% LidMiljö.0A Acenaftylen < µg/l 20% LidMiljö.0A Acenaften < µg/l 20% LidMiljö.0A Fluoren < µg/l 20% LidMiljö.0A Fenantren µg/l 20% LidMiljö.0A Antracen < µg/l 20% LidMiljö.0A Fluoranten µg/l 20% LidMiljö.0A Pyren < µg/l 20% LidMiljö.0A Benso(ghi)perylen < µg/l 20% LidMiljö.0A Summa övriga PAH < 0.30 µg/l LidMiljö.0A Summa PAH med låg molekylvikt < 0.20 µg/l LidMiljö.0A Summa PAH med medelhög molekylvikt < 0.30 µg/l LidMiljö.0A Summa PAH med hög molekylvikt < 0.30 µg/l LidMiljö.0A Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

60 AR-15-SL EUSELI Í%R%^ÂÂeHW4Î Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v37 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

61 Rapport Sida 1 (6) T TTOR65N9QY Registrerad :25 Sandström Utfärdad Linn Carlström Exportgatan 38C Hisings Backa Projekt Gårdsten Bestnr Analys av fast prov Er beteckning PG 1 0,5-1,0 m Provtagare Linn Carlström Labnummer O Parameter Resultat Enhet Metod Utf Sign TS_105 C 91.4 % 1 O MASU naftalen <0.1 mg/kg TS 2 D LISO acenaftylen 0.19 mg/kg TS 2 D LISO acenaften <0.1 mg/kg TS 2 D LISO fluoren 0.20 mg/kg TS 2 D LISO fenantren 1.4 mg/kg TS 2 D LISO antracen 0.52 mg/kg TS 2 D LISO fluoranten 1.9 mg/kg TS 2 D LISO pyren 1.8 mg/kg TS 2 D LISO bens(antracen 1.2 mg/kg TS 2 D LISO krysen 1.1 mg/kg TS 2 D LISO bens(b)fluoranten 1.1 mg/kg TS 2 D LISO bens(k)fluoranten 0.40 mg/kg TS 2 D LISO bens(pyren 0.90 mg/kg TS 2 D LISO dibens(ah)antracen 0.16 mg/kg TS 2 D LISO benso(ghi)perylen 0.51 mg/kg TS 2 D LISO indeno(123cd)pyren 0.55 mg/kg TS 2 D LISO PAH, summa mg/kg TS 2 D LISO PAH, summa cancerogena* 5.3 mg/kg TS 2 N LISO PAH, summa övriga* 6.5 mg/kg TS 2 N LISO PAH, summa L* 0.19 mg/kg TS 2 N LISO PAH, summa M* 5.8 mg/kg TS 2 N LISO PAH, summa H* 5.8 mg/kg TS 2 N LISO ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

62 Rapport Sida 2 (6) T TTOR65N9QY Er beteckning PG 2 0,6-1,0 m Provtagare Linn Carlström Labnummer O Parameter Resultat Enhet Metod Utf Sign TS_105 C 90.9 % 1 O MASU naftalen <0.1 mg/kg TS 2 D LISO acenaftylen 0.15 mg/kg TS 2 D LISO acenaften <0.1 mg/kg TS 2 D LISO fluoren <0.1 mg/kg TS 2 D LISO fenantren 0.59 mg/kg TS 2 D LISO antracen 0.32 mg/kg TS 2 D LISO fluoranten 1.2 mg/kg TS 2 D LISO pyren 1.1 mg/kg TS 2 D LISO bens(antracen 0.79 mg/kg TS 2 D LISO krysen 0.70 mg/kg TS 2 D LISO bens(b)fluoranten 0.74 mg/kg TS 2 D LISO bens(k)fluoranten 0.25 mg/kg TS 2 D LISO bens(pyren 0.59 mg/kg TS 2 D LISO dibens(ah)antracen 0.11 mg/kg TS 2 D LISO benso(ghi)perylen 0.31 mg/kg TS 2 D LISO indeno(123cd)pyren 0.34 mg/kg TS 2 D LISO PAH, summa mg/kg TS 2 D LISO PAH, summa cancerogena* 3.5 mg/kg TS 2 N LISO PAH, summa övriga* 3.7 mg/kg TS 2 N LISO PAH, summa L* 0.15 mg/kg TS 2 N LISO PAH, summa M* 3.2 mg/kg TS 2 N LISO PAH, summa H* 3.8 mg/kg TS 2 N LISO Er beteckning PG 3 0,5-1,0 m Provtagare Linn Carlström Labnummer O Parameter Resultat Enhet Metod Utf Sign TS_105 C 91.7 % 1 O MASU naftalen <0.1 mg/kg TS 2 D LISO acenaftylen <0.1 mg/kg TS 2 D LISO acenaften <0.1 mg/kg TS 2 D LISO fluoren <0.1 mg/kg TS 2 D LISO fenantren <0.1 mg/kg TS 2 D LISO antracen <0.1 mg/kg TS 2 D LISO fluoranten <0.1 mg/kg TS 2 D LISO pyren <0.1 mg/kg TS 2 D LISO bens(antracen mg/kg TS 2 D LISO krysen <0.05 mg/kg TS 2 D LISO bens(b)fluoranten <0.05 mg/kg TS 2 D LISO bens(k)fluoranten <0.05 mg/kg TS 2 D LISO bens(pyren <0.05 mg/kg TS 2 D LISO dibens(ah)antracen <0.05 mg/kg TS 2 D LISO benso(ghi)perylen <0.1 mg/kg TS 2 D LISO indeno(123cd)pyren <0.05 mg/kg TS 2 D LISO PAH, summa 16 <1.3 mg/kg TS 2 D LISO PAH, summa cancerogena* mg/kg TS 2 N LISO PAH, summa övriga* <0.5 mg/kg TS 2 N LISO PAH, summa L* <0.15 mg/kg TS 2 N LISO PAH, summa M* <0.25 mg/kg TS 2 N LISO PAH, summa H* mg/kg TS 2 N LISO ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

63 Rapport Sida 3 (6) T TTOR65N9QY Er beteckning PG 7 0,5-1,0 m Provtagare Linn Carlström Labnummer O Parameter Resultat Enhet Metod Utf Sign TS_105 C 91.2 % 1 O MASU naftalen <0.1 mg/kg TS 2 D LISO acenaftylen 1.0 mg/kg TS 2 D LISO acenaften <0.1 mg/kg TS 2 D LISO fluoren 0.22 mg/kg TS 2 D LISO fenantren 1.9 mg/kg TS 2 D LISO antracen 1.8 mg/kg TS 2 D LISO fluoranten 6.1 mg/kg TS 2 D LISO pyren 5.8 mg/kg TS 2 D LISO bens(antracen 4.4 mg/kg TS 2 D LISO krysen 3.9 mg/kg TS 2 D LISO bens(b)fluoranten 4.1 mg/kg TS 2 D LISO bens(k)fluoranten 1.5 mg/kg TS 2 D LISO bens(pyren 3.4 mg/kg TS 2 D LISO dibens(ah)antracen 0.62 mg/kg TS 2 D LISO benso(ghi)perylen 1.8 mg/kg TS 2 D LISO indeno(123cd)pyren 2.0 mg/kg TS 2 D LISO PAH, summa mg/kg TS 2 D LISO PAH, summa cancerogena* 20 mg/kg TS 2 N LISO PAH, summa övriga* 19 mg/kg TS 2 N LISO PAH, summa L* 1.0 mg/kg TS 2 N LISO PAH, summa M* 16 mg/kg TS 2 N LISO PAH, summa H* 22 mg/kg TS 2 N LISO ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

64 Rapport Sida 4 (6) T TTOR65N9QY Er beteckning PG 8 0,5-1,0 m Provtagare Linn Carlström Labnummer O Parameter Resultat Enhet Metod Utf Sign TS_105 C 91.4 % 1 O MASU naftalen <0.1 mg/kg TS 2 D LISO acenaftylen <0.1 mg/kg TS 2 D LISO acenaften <0.1 mg/kg TS 2 D LISO fluoren <0.1 mg/kg TS 2 D LISO fenantren <0.1 mg/kg TS 2 D LISO antracen <0.1 mg/kg TS 2 D LISO fluoranten <0.1 mg/kg TS 2 D LISO pyren <0.1 mg/kg TS 2 D LISO bens(antracen <0.05 mg/kg TS 2 D LISO krysen <0.05 mg/kg TS 2 D LISO bens(b)fluoranten <0.05 mg/kg TS 2 D LISO bens(k)fluoranten <0.05 mg/kg TS 2 D LISO bens(pyren <0.05 mg/kg TS 2 D LISO dibens(ah)antracen <0.05 mg/kg TS 2 D LISO benso(ghi)perylen <0.1 mg/kg TS 2 D LISO indeno(123cd)pyren <0.05 mg/kg TS 2 D LISO PAH, summa 16 <1.3 mg/kg TS 2 D LISO PAH, summa cancerogena* <0.2 mg/kg TS 2 N LISO PAH, summa övriga* <0.5 mg/kg TS 2 N LISO PAH, summa L* <0.15 mg/kg TS 2 N LISO PAH, summa M* <0.25 mg/kg TS 2 N LISO PAH, summa H* <0.25 mg/kg TS 2 N LISO Er beteckning PG 29 0,5-1,0 m Provtagare Linn Carlström Labnummer O Parameter Resultat Enhet Metod Utf Sign TS_105 C 92.6 % 1 O MASU naftalen <0.1 mg/kg TS 2 D LISO acenaftylen <0.1 mg/kg TS 2 D LISO acenaften <0.1 mg/kg TS 2 D LISO fluoren <0.1 mg/kg TS 2 D LISO fenantren <0.1 mg/kg TS 2 D LISO antracen <0.1 mg/kg TS 2 D LISO fluoranten <0.1 mg/kg TS 2 D LISO pyren <0.1 mg/kg TS 2 D LISO bens(antracen <0.05 mg/kg TS 2 D LISO krysen <0.05 mg/kg TS 2 D LISO bens(b)fluoranten <0.05 mg/kg TS 2 D LISO bens(k)fluoranten <0.05 mg/kg TS 2 D LISO bens(pyren <0.05 mg/kg TS 2 D LISO dibens(ah)antracen <0.05 mg/kg TS 2 D LISO benso(ghi)perylen <0.1 mg/kg TS 2 D LISO indeno(123cd)pyren <0.05 mg/kg TS 2 D LISO PAH, summa 16 <1.3 mg/kg TS 2 D LISO PAH, summa cancerogena* <0.2 mg/kg TS 2 N LISO PAH, summa övriga* <0.5 mg/kg TS 2 N LISO PAH, summa L* <0.15 mg/kg TS 2 N LISO PAH, summa M* <0.25 mg/kg TS 2 N LISO PAH, summa H* <0.25 mg/kg TS 2 N LISO ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

65 Rapport Sida 5 (6) T TTOR65N9QY * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av torrsubstans enligt SS /1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-1 Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) Mätning utförs med GCMS enligt metod baserad på SS EN ISO 18287:2008 mod. och intern instruktion TKI38. PAH cancerogena utgörs av benso(antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt direktiv från Naturvårdsverket oktober Mätosäkerhet k=2 Enskilda PAH: ±27-35% Rev LISO MASU Godkännare Linda Söderberg Mats Sundelin D N O Utf 1 För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats 1 Utförande teknisk enhet (inom ALS Scandinavi eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

66 Rapport Sida 6 (6) T TTOR65N9QY Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

67 och åtgärdsutredning Bilaga 4 Uttagsrapport Framtagandet av platsspecifika riktvärden

68 , kl. 16:37 Uttagsrapport Eget scenario: YTJORD ODLING Naturvårdsverket, version 1.00 Generellt scenario: KM Beskrivning Standardscenario för känslig markanvändning, enligt Naturvårdsverkets generella riktvärden för förorenad mark. Beräknade riktvärden Ämne Riktvärde Styrande för riktvärde Kommentarer (obl = obligatorisk, frv = frivillig) PAH L 3,0 mg/kg Skydd av markmiljö PAH M 4,0 mg/kg Inandning av ånga PAH H 1,2 mg/kg Intag av växter PCB-7 0,0080 mg/kg Intag växter + exp. andra källor Avvikelser i scenarioparametrar Eget scenario Generellt scenario YTJORD ODLING KM Intag av dricksvatten beaktas ej beaktas Inget uttag av grundvatten som dricksvatten sker (obl) Exp.tid barn - inandning av ånga dag/år Planerade byggnade är växthus, cykelförråd och genensamhetsbyggnader med begränsad vistelestid (obl) Exp.tid vuxna - inandning av ånga dag/år Planerade byggnade är växthus, cykelförråd och genensamhetsbyggnadet med begränsad vistelestid (obl) Längd på förorenat område m Områdets storlek är ca 100x100m (obl) Bredd på förorenat område m Områdets storlek är ca 100x100m (obl) Djup till förorening 0,2 0,35 m Ytjord beaktas (obl) Avvikelser i modellparametrar Eget värde Standardvärde Inga avvikelser i modellparametrar. - - Egendefinierade ämnen Inga egendefinierade ämnen används. Gårdsten YTJORD ODLING sida 1 Blad Uttagsrapport

69 , kl. 16:38 Uttagsrapport Eget scenario: 0,5-1,0 M ODLING Naturvårdsverket, version 1.00 Generellt scenario: KM Beskrivning Standardscenario för känslig markanvändning, enligt Naturvårdsverkets generella riktvärden för förorenad mark. Beräknade riktvärden Ämne Riktvärde Styrande för riktvärde Kommentarer (obl = obligatorisk, frv = frivillig) PAH L 3,0 mg/kg Skydd av markmiljö PAH M 6,0 mg/kg Inandning av ånga PAH H 1,2 mg/kg Intag av växter PCB-7 0,0080 mg/kg Intag växter + exp. andra källor Avvikelser i scenarioparametrar Eget scenario Generellt scenario 0,5-1,0 M ODLING KM Intag av dricksvatten beaktas ej beaktas Inget uttag av grundvatten som dricksvatten sker (obl) Exp.tid barn - inandning av ånga dag/år Planerade byggnade är växthus, cykelförråd och genensamhetsbyggnader med begränsad vistelestid (obl) Exp.tid vuxna - inandning av ånga dag/år Planerade byggnade är växthus, cykelförråd och genensamhetsbyggnadet med begränsad vistelestid (obl) Längd på förorenat område m Områdets storlek är ca 100x100m (obl) Bredd på förorenat område m Områdets storlek är ca 100x100m (obl) Djup till förorening 0,5 0,35 m Jord från 0,5 meters djup beaktas (obl) Avvikelser i modellparametrar Eget värde Standardvärde Inga avvikelser i modellparametrar. - - Egendefinierade ämnen Inga egendefinierade ämnen används. Gårdsten 0,5-1,0 M ODLING sida 1 Blad Uttagsrapport

70 , kl. 16:39 Uttagsrapport Eget scenario: 1-2 M ODLING Naturvårdsverket, version 1.00 Generellt scenario: KM Beskrivning Standardscenario för känslig markanvändning, enligt Naturvårdsverkets generella riktvärden för förorenad mark. Beräknade riktvärden Ämne Riktvärde Styrande för riktvärde Kommentarer (obl = obligatorisk, frv = frivillig) PAH L 5,0 mg/kg Skydd av grundvatten PAH M 10 mg/kg Inandning av ånga PAH H 1,5 mg/kg Intag av växter PCB-7 0,010 mg/kg Intag växter + exp. andra källor Avvikelser i scenarioparametrar Eget scenario Generellt scenario 1-2 M ODLING KM Intag av jord beaktas ej beaktas Risken att få i sig jord från under 1 meters djup bedöms som mycket liten (obl) Intag av dricksvatten beaktas ej beaktas Inget uttag av grundvatten som dricksvatten sker (obl) Exp.tid barn - inandning av ånga dag/år Planerade byggnade är växthus, cykelförråd och genensamhetsbyggnader med begränsad vistelsetid (obl) Exp.tid vuxna - inandning av ånga dag/år Planerade byggnade är växthus, cykelförråd och genensamhetsbyggnadet med begränsad vistelsetid (obl) Längd på förorenat område m Områdets storlek är ca 100x100m (obl) Bredd på förorenat område m Områdets storlek är ca 100x100m (obl) Djup till förorening 1 0,35 m Jord mellan 1,0-2,0 meters djup beaktas (obl) Skydd av markmiljö MKM-värde KM-värde Markmiljön djupare än 1 mumy bedöms som mycket sparsam (obl) Avvikelser i modellparametrar Eget värde Standardvärde Inga avvikelser i modellparametrar. - - Gårdsten 1,0-2,0 M ODLING sida 1 Blad Uttagsrapport

71 , kl. 16:41 Uttagsrapport Eget scenario: >2 M ODLING Naturvårdsverket, version 1.00 Generellt scenario: KM Beskrivning Standardscenario för känslig markanvändning, enligt Naturvårdsverkets generella riktvärden för förorenad mark. Beräknade riktvärden Ämne Riktvärde Styrande för riktvärde Kommentarer (obl = obligatorisk, frv = frivillig) PAH L 5,0 mg/kg Skydd av grundvatten PAH M 15 mg/kg Inandning av ånga PAH H 1,8 mg/kg Intag av växter PCB-7 0,012 mg/kg Intag växter + exp. andra källor Avvikelser i scenarioparametrar Eget scenario Generellt scenario >2 M ODLING KM Intag av jord beaktas ej beaktas Risken att få i sig jord från under 2 meters djup bedöms som mycket liten (obl) Hudkontakt med jord/damm beaktas ej beaktas Risken att komma i kontakt med jord från under 2 meters djup bedöms som mycket liten (obl) Inandning av damm beaktas ej beaktas Risken att få i sig damm från under 2 meters djup bedöms som mycket liten (obl) Intag av dricksvatten beaktas ej beaktas Inget uttag av grundvatten som dricksvatten sker (obl) Exp.tid barn - inandning av ånga dag/år Planerade byggnade är växthus, cykelförråd och genensamhetsbyggnader med begränsad vistelestid (obl) Exp.tid vuxna - inandning av ånga dag/år Planerade byggnade är växthus, cykelförråd och genensamhetsbyggnadet med begränsad vistelestid (obl) Längd på förorenat område m Områdets storlek är ca 100x100m (obl) Bredd på förorenat område m Områdets storlek är ca 100x100m (obl) Djup till förorening 2 0,35 m Jord djupare än 2 meter under markytan beaktas (obl) Skydd av markmiljö MKM-värde KM-värde Markmiljön djupare än 2 mumy bedöms som obetydlig (obl) Markmiljö beaktas i sammanvägning hälsa/miljö utförs ej utförs Markmiljön djupare än 2 mumy bedöms som obetydlig (obl) Gårdsten DJUPARE ÄN 2,0 M ODLING sida 1 Blad Uttagsrapport

72 , kl. 16:41 Uttagsrapport Eget scenario: >2 M ODLING Naturvårdsverket, version 1.00 Generellt scenario: KM Beskrivning Standardscenario för känslig markanvändning, enligt Naturvårdsverkets generella riktvärden för förorenad mark. Avvikelser i modellparametrar Eget värde Standardvärde Inga avvikelser i modellparametrar. - - Egendefinierade ämnen Inga egendefinierade ämnen används. Gårdsten DJUPARE ÄN 2,0 M ODLING sida 2 Blad Uttagsrapport

73 , kl. 16:52 Uttagsrapport Eget scenario: YTJORD begränsad odling Naturvårdsverket, version 1.00 Generellt scenario: KM Beskrivning Standardscenario för känslig markanvändning, enligt Naturvårdsverkets generella riktvärden för förorenad mark. Beräknade riktvärden Ämne Riktvärde Styrande för riktvärde Kommentarer (obl = obligatorisk, frv = frivillig) PAH L 3,0 mg/kg Skydd av markmiljö PAH M 6,0 mg/kg Inandning av ånga PAH H 2,5 mg/kg Skydd av markmiljö PCB-7 0,025 mg/kg Intag av jord + exp. andra källor Avvikelser i scenarioparametrar Eget scenario Generellt scenario JORD begränsad odl KM Intag av dricksvatten beaktas ej beaktas Inget uttag av grundvatten som dricksvatten sker (obl) Intag av växter beaktas beaktas Begränsad odling kan förekomma (KM/3) (frv) Exp.tid barn - inandning av damm dag/år Begränsad exponeringstid inom gård till flerbostadshus, markytorna kommer beläggas med gräs eller nytt grus (obl) Exp.tid vuxna - inandning av damm dag/år Begränsad exponeringstid inom gård till flerbostadshus, markytorna kommer beläggas med gräs eller nytt grus (obl) Exp.tid barn - inandning av ånga dag/år Planerade byggnade är växthus, cykelförråd och genensamhetsbyggnadet med begränsad vistelsetid (obl) Exp.tid vuxna - inandning av ånga dag/år Planerade byggnade är växthus, cykelförråd och genensamhetsbyggnadet med begränsad vistelsetid (obl) Konsumtion av växter - barn 0,083 0,25 kg/dag Begränsad odling kan förekomma (KM/3) (obl) Konsumtion av växter - vuxna 0,13 0,4 kg/dag Begränsad odling kan förekomma (KM/3) (obl) Andel växter från odling på plats 0,033 0,1 - Begränsad odling kan förekomma (KM/3) (obl) Halt löst/mobilt organiskt kol i 0, , Begränsad odling kan förekomma (KM/3) (frv) grundvatten Längd på förorenat område m Områdets storlek: 100x100m (obl) Gårdsten YTJORD BEGRÄNSAD ODLING sida 1 Blad Uttagsrapport

74 , kl. 16:52 Uttagsrapport Eget scenario: YTJORD begränsad odling Naturvårdsverket, version 1.00 Generellt scenario: KM Beskrivning Standardscenario för känslig markanvändning, enligt Naturvårdsverkets generella riktvärden för förorenad mark. Bredd på förorenat område m Områdets storlek: 100x100m (obl) Djup till förorening 0,2 0,35 m Ytjord beaktas (obl) Avvikelser i modellparametrar Eget värde Standardvärde Inga avvikelser i modellparametrar. - - Egendefinierade ämnen Inga egendefinierade ämnen används. Gårdsten YTJORD BEGRÄNSAD ODLING sida 2 Blad Uttagsrapport

75 , kl. 16:54 Uttagsrapport Eget scenario: 0,5-1M BEG ODLING Naturvårdsverket, version 1.00 Generellt scenario: KM Beskrivning Standardscenario för känslig markanvändning, enligt Naturvårdsverkets generella riktvärden för förorenad mark. Beräknade riktvärden Ämne Riktvärde Styrande för riktvärde Kommentarer (obl = obligatorisk, frv = frivillig) PAH L 5,0 mg/kg Skydd av grundvatten PAH M 10 mg/kg Inandning av ånga PAH H 5,0 mg/kg Hudkontakt jord/damm PCB-7 0,040 mg/kg Intag växter + exp. andra källor Avvikelser i scenarioparametrar Eget scenario Generellt scenario 0,5-1M BEG ODLING KM Intag av dricksvatten beaktas ej beaktas Inget uttag av grundvatten som dricksvatten sker (obl) Intag av växter beaktas beaktas Begränsad odling km/3 (frv) Exp.tid barn - intag av jord dag/år Begränsad exponeringstid under 0,5 m på gård till flerbostadshus, markytorna kommer beläggas med gräs eller nytt grus (obl) Exp.tid vuxna - intag av jord dag/år Begränsad exponeringstid under 0,5 m på gård till flerbostadshus, markytorna kommer beläggas med gräs eller nytt grus (obl) Exp.tid barn - hudkontakt jord/damm dag/år Begränsad exponeringstid under 0,5 m på gård till flerbostadshus, markytorna kommer beläggas med gräs eller nytt grus (obl) Exp.tid vuxna - hudkontakt jord/damm dag/år Begränsad exponeringstid under 0,5 m på gård till flerbostadshus, markytorna kommer beläggas med gräs eller nytt grus (obl) Exp.tid barn - inandning av damm dag/år Begränsad exponeringstid under 0,5 m på gård till flerbostadshus, markytorna kommer beläggas med gräs eller nytt grus (obl) Exp.tid vuxna - inandning av damm dag/år Begränsad exponeringstid under 0,5 m på gård till flerbostadshus, markytorna kommer beläggas med gräs eller nytt grus (obl) Gårdsten 0,5-1,0 BEGRÄNSAD ODLING sida 1 Blad Uttagsrapport

76 , kl. 16:54 Uttagsrapport Eget scenario: 0,5-1M BEG ODLING Naturvårdsverket, version 1.00 Generellt scenario: KM Beskrivning Standardscenario för känslig markanvändning, enligt Naturvårdsverkets generella riktvärden för förorenad mark. Exp.tid barn - inandning av ånga dag/år Planerade byggnade är växthus, cykelförråd och genensamhetsbyggnadet (obl) Exp.tid vuxna - inandning av ånga dag/år Planerade byggnade är växthus, cykelförråd och genensamhetsbyggnadet (obl) Konsumtion av växter - barn 0,083 0,25 kg/dag Begränsat intag av växter (KM/3) (obl) Konsumtion av växter - vuxna 0,13 0,4 kg/dag Begränsat intag av växter (KM/3) (obl) Andel växter från odling på plats 0,033 0,1 - Begränsat intag av växter (KM/3) (obl) Längd på förorenat område m Områdets storlek är 100x100m (obl) Bredd på förorenat område m Områdets storlek är 100x100m (obl) Luftvolym inne i byggnad m3 Planerade byggnade är växthus, cykelförråd och genensamhetsbyggnader (frv) Djup till förorening 0,5 0,35 m Djup till förorening är 0,5 m (obl) Markmiljö beaktas i sammanvägning hälsa/miljö utförs ej utförs Kommentar saknas! Avvikelser i modellparametrar Eget värde Standardvärde Inga avvikelser i modellparametrar. - - Egendefinierade ämnen Inga egendefinierade ämnen används. Gårdsten 0,5-1,0 BEGRÄNSAD ODLING sida 2 Blad Uttagsrapport

77 , kl. 16:55 Uttagsrapport Eget scenario: 1-2 BEGR ODLING Naturvårdsverket, version 1.00 Generellt scenario: KM Beskrivning Standardscenario för känslig markanvändning, enligt Naturvårdsverkets generella riktvärden för förorenad mark. Beräknade riktvärden Ämne Riktvärde Styrande för riktvärde Kommentarer (obl = obligatorisk, frv = frivillig) PAH L 5,0 mg/kg Skydd av grundvatten PAH M 15 mg/kg Skydd av grundvatten PAH H 5,0 mg/kg Skydd av grundvatten PCB-7 0,050 mg/kg Skydd av grundvatten Avvikelser i scenarioparametrar Eget scenario Generellt scenario 1-2 BEGR ODLING KM Intag av jord beaktas ej beaktas Risken att få i sig jord från under 1 meters djup bedöms som mycket liten (obl) Inandning av damm beaktas ej beaktas Inget damm från jord på 1,0 m inom gård till flerbostadshus, markytorna kommer beläggas med gräs eller nytt grus (obl) Intag av dricksvatten beaktas ej beaktas Inget uttag av grundvatten som dricksvatten sker (obl) Intag av växter beaktas beaktas Begränsad odling kan ske (frv) Exp.tid barn - hudkontakt jord/damm dag/år Begränsad exponeringstid under 1,0 m på gård till flerbostadshus, markytorna kommer beläggas med gräs eller nytt grus (obl) Exp.tid vuxna - hudkontakt jord/damm dag/år Begränsad exponeringstid under 1,0 m på gård till flerbostadshus, markytorna kommer beläggas med gräs eller nytt grus (obl) Exp.tid barn - inandning av ånga dag/år Planerade byggnade är växthus, cykelförråd och genensamhetsbyggnader med begränsad vistelsetid (obl) Exp.tid vuxna - inandning av ånga dag/år Planerade byggnade är växthus, cykelförråd och genensamhetsbyggnader med begränsad vistelsetid (obl) Konsumtion av växter - barn 0,083 0,25 kg/dag Begränsat intag av växter (KM/3) (obl) Gårdsten 1,0-2,0 BEG ODLING sida 1 Blad Uttagsrapport

78 , kl. 16:55 Uttagsrapport Eget scenario: 1-2 BEGR ODLING Naturvårdsverket, version 1.00 Generellt scenario: KM Beskrivning Standardscenario för känslig markanvändning, enligt Naturvårdsverkets generella riktvärden för förorenad mark. Konsumtion av växter - vuxna 0,17 0,4 kg/dag Begränsat intag av växter (KM/3) (obl) Andel växter från odling på plats 0,033 0,1 - Begränsat intag av växter (KM/3) (obl) Längd på förorenat område m Områdets storlek är 100x100m (obl) Bredd på förorenat område m Områdets storlek är 100x100m (obl) Luftvolym inne i byggnad m3 Planerade byggnade är växthus, cykelförråd och genensamhetsbyggnader (frv) Djup till förorening 1 0,35 m Jord på mellan 1,0-2,0meters djup beaktas (obl) Skydd av markmiljö MKM-värde KM-värde Markmiljön djupare än 1 mumy bedöms som mycket sparsam (obl) Avvikelser i modellparametrar Eget värde Standardvärde Inga avvikelser i modellparametrar. - - Egendefinierade ämnen Inga egendefinierade ämnen används. Gårdsten 1,0-2,0 BEG ODLING sida 2 Blad Uttagsrapport

79 , kl. 16:57 Uttagsrapport Eget scenario: >2,0 M BEGRÄNSAD ODLING Naturvårdsverket, version 1.00 Generellt scenario: KM Beskrivning Standardscenario för känslig markanvändning, enligt Naturvårdsverkets generella riktvärden för förorenad mark. Beräknade riktvärden Ämne Riktvärde Styrande för riktvärde Kommentarer (obl = obligatorisk, frv = frivillig) PAH L 5,0 mg/kg Skydd av grundvatten PAH M 15 mg/kg Skydd av grundvatten PAH H 5,0 mg/kg Skydd av grundvatten PCB-7 0,050 mg/kg Skydd av grundvatten Avvikelser i scenarioparametrar Eget scenario Generellt scenario M BEGRÄNSAD ODL KM Intag av jord beaktas ej beaktas Risken att få i sig jord från under 2 meters djup bedöms som mycket liten (obl) Hudkontakt med jord/damm beaktas ej beaktas Risken att komma i kontakt med jord från under 2 meters djup bedöms som mycket liten (obl) Inandning av damm beaktas ej beaktas Risken att få i sig damm från under 2 meters djup bedöms som mycket liten (obl) Intag av dricksvatten beaktas ej beaktas Inget uttag av grundvatten som dricksvatten sker (obl) Intag av växter beaktas beaktas Begränsad odling (KM/3) (frv) Exp.tid barn - inandning av ånga dag/år Planerade byggnade är växthus, cykelförråd och genensamhetsbyggnader med begränsad vistelestid (obl) Exp.tid vuxna - inandning av ånga dag/år Planerade byggnade är växthus, cykelförråd och genensamhetsbyggnadet med begränsad vistelestid (obl) Konsumtion av växter - barn 0,083 0,25 kg/dag Begränsad odling (KM/3) (obl) Konsumtion av växter - vuxna 0,13 0,4 kg/dag Begränsad odling (KM/3) (obl) Andel växter från odling på plats 0,033 0,1 - Begränsad odling (KM/3) (obl) Längd på förorenat område m Områdets storlek är ca 100x100m (obl) Bredd på förorenat område m Områdets storlek är ca 100x100m (obl) Djup till förorening 2 0,35 m Jord >2,0 meter under markytan beaktas (obl) Gårdsten DJUPARE ÄN 2,0 BEGRÄNSAD ODLING sida 1 Blad Uttagsrapport

80 , kl. 16:57 Uttagsrapport Eget scenario: >2,0 M BEGRÄNSAD ODLING Naturvårdsverket, version 1.00 Generellt scenario: KM Beskrivning Standardscenario för känslig markanvändning, enligt Naturvårdsverkets generella riktvärden för förorenad mark. Skydd av markmiljö MKM-värde KM-värde Markmiljön djupare än 2 mumy bedöms som obetydlig (obl) Markmiljö beaktas i sammanvägning hälsa/miljö utförs ej utförs Markmiljön djupare än 2 mumy bedöms som obetydlig (obl) Avvikelser i modellparametrar Eget värde Standardvärde Inga avvikelser i modellparametrar. - - Egendefinierade ämnen Inga egendefinierade ämnen används. Gårdsten DJUPARE ÄN 2,0 BEGRÄNSAD ODLING sida 2 Blad Uttagsrapport
