1 Besam skjutdörrsöppnare UniSlide Användarhandbok ILL ASSA ABLOY, the global leader in door opening solutions

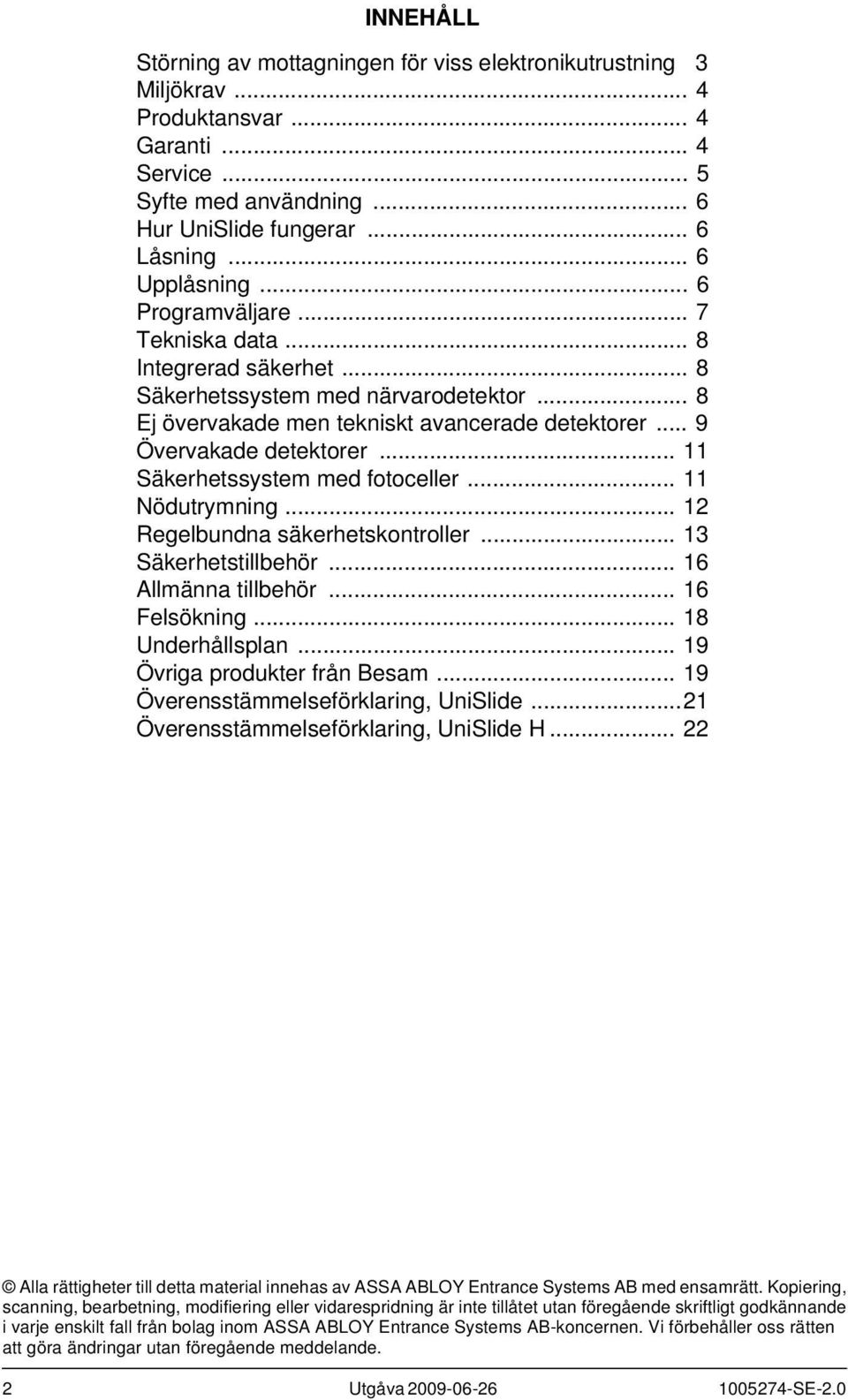

2 INNEHÅLL Störning av mottagningen för viss elektronikutrustning 3 Miljökrav... 4 Produktansvar... 4 Garanti... 4 Service... 5 Syfte med användning... 6 Hur UniSlide fungerar... 6 Låsning... 6 Upplåsning... 6 Programväljare... 7 Tekniska data... 8 Integrerad säkerhet... 8 Säkerhetssystem med närvarodetektor... 8 Ej övervakade men tekniskt avancerade detektorer... 9 Övervakade detektorer Säkerhetssystem med fotoceller Nödutrymning Regelbundna säkerhetskontroller Säkerhetstillbehör Allmänna tillbehör Felsökning Underhållsplan Övriga produkter från Besam Överensstämmelseförklaring, UniSlide...21 Överensstämmelseförklaring, UniSlide H Alla rättigheter till detta material innehas av ASSA ABLOY Entrance Systems AB med ensamrätt. Kopiering, scanning, bearbetning, modifiering eller vidarespridning är inte tillåtet utan föregående skriftligt godkännande i varje enskilt fall från bolag inom ASSA ABLOY Entrance Systems AB-koncernen. Vi förbehåller oss rätten att göra ändringar utan föregående meddelande. 2 Utgåva SE-2.0

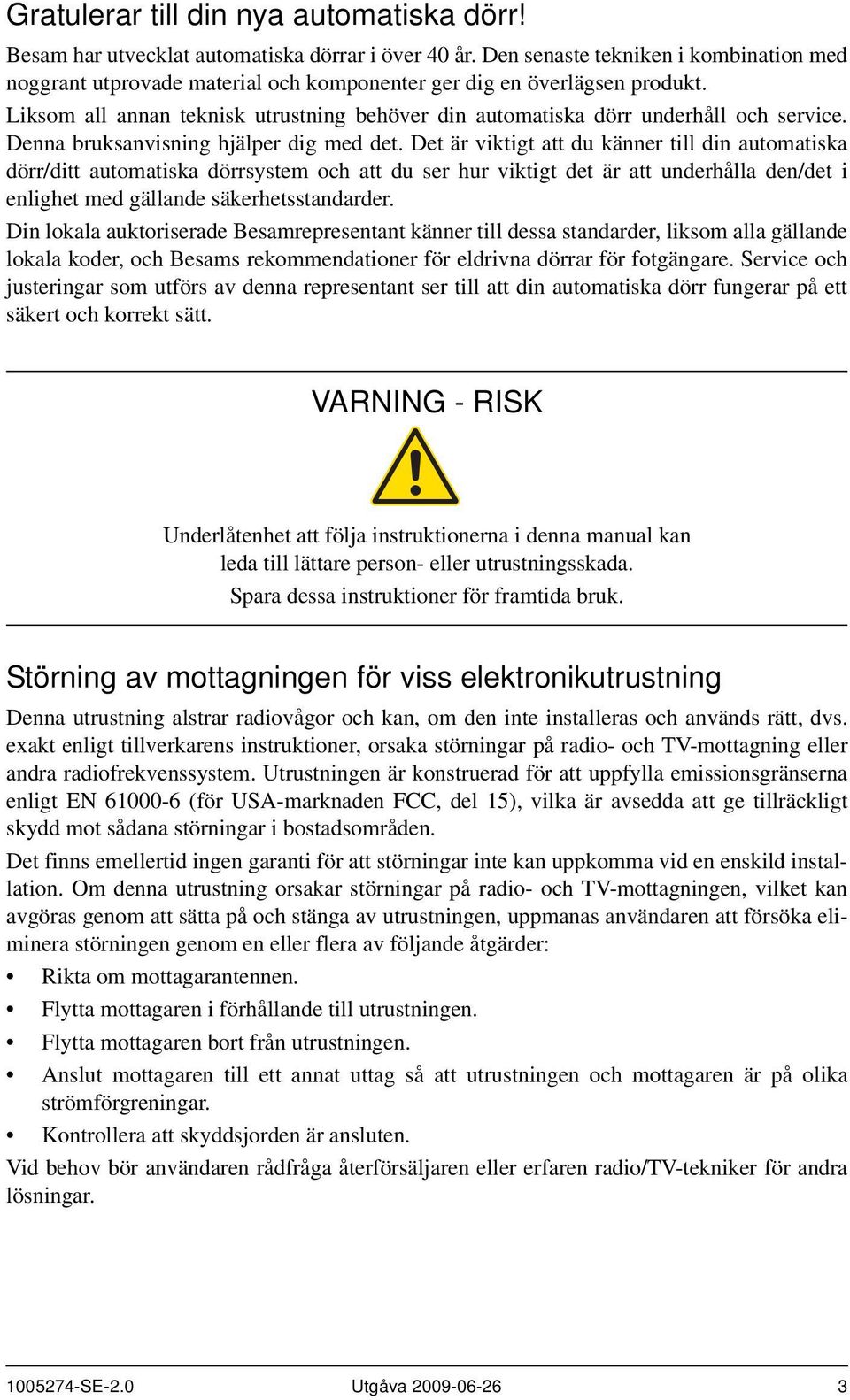

3 Gratulerar till din nya automatiska dörr! Besam har utvecklat automatiska dörrar i över 40 år. Den senaste tekniken i kombination med noggrant utprovade material och komponenter ger dig en överlägsen produkt. Liksom all annan teknisk utrustning behöver din automatiska dörr underhåll och service. Denna bruksanvisning hjälper dig med det. Det är viktigt att du känner till din automatiska dörr/ditt automatiska dörrsystem och att du ser hur viktigt det är att underhålla den/det i enlighet med gällande säkerhetsstandarder. Din lokala auktoriserade Besamrepresentant känner till dessa standarder, liksom alla gällande lokala koder, och Besams rekommendationer för eldrivna dörrar för fotgängare. Service och justeringar som utförs av denna representant ser till att din automatiska dörr fungerar på ett säkert och korrekt sätt. VARNING - RISK Underlåtenhet att följa instruktionerna i denna manual kan leda till lättare person- eller utrustningsskada. Spara dessa instruktioner för framtida bruk. Störning av mottagningen för viss elektronikutrustning Denna utrustning alstrar radiovågor och kan, om den inte installeras och används rätt, dvs. exakt enligt tillverkarens instruktioner, orsaka störningar på radio- och TV-mottagning eller andra radiofrekvenssystem. Utrustningen är konstruerad för att uppfylla emissionsgränserna enligt EN (för USA-marknaden FCC, del 15), vilka är avsedda att ge tillräckligt skydd mot sådana störningar i bostadsområden. Det finns emellertid ingen garanti för att störningar inte kan uppkomma vid en enskild installation. Om denna utrustning orsakar störningar på radio- och TV-mottagningen, vilket kan avgöras genom att sätta på och stänga av utrustningen, uppmanas användaren att försöka eliminera störningen genom en eller flera av följande åtgärder: Rikta om mottagarantennen. Flytta mottagaren i förhållande till utrustningen. Flytta mottagaren bort från utrustningen. Anslut mottagaren till ett annat uttag så att utrustningen och mottagaren är på olika strömförgreningar. Kontrollera att skyddsjorden är ansluten. Vid behov bör användaren rådfråga återförsäljaren eller erfaren radio/tv-tekniker för andra lösningar SE-2.0 Utgåva

4 Miljökrav Följ lokala bestämmelser och hantera gamla produkter och förpackningar på rätt sätt. Rätt hantering av gamla produkter hjälper till att förebygga eventuellt negativa konsekvenser för såväl miljö som hälsa. Denna dörröppnare är försedd med elektronik och eventuellt också med batterier som innehåller material som kan vara farliga för miljön. Avlägsna sådant material från dörröppnaren innan den skrotas och se till att det hanteras säkert tillsammans med förpackningen. Produktansvar Enligt EU-direktiven har ägaren eller förvaltaren följande ansvar för utrustningen: att se till att utrustningen fungerar korrekt och att inspektioner, underhåll och service genomförs regelbundet så att det ger ett fullgott skydd vad beträffar säkerhet och hälsa, att utrustningen hanteras, underhålls och inspekteras regelbundet av någon med dokumenterad erfarenhet av utrustningen och gällande regler, att det finns en journal över inspektions-, underhålls- och servicerapporter, som innehåller information om vem som utfört dessa tjänster, att inspektionen innefattar nödöppningsfunktionen (i förekommande fall), att stängningskraften är anpassad till dörrstorleken på brandsäkra dörrsystem (i förekommande fall). Garanti Besam garanterar att produkterna är fria från defekter i material och arbete vid avsedd användning och drift under en 12 månaders garantiperiod, som börjar gälla vid leverans. Garantin omfattar endast utrustningens ursprungliga köpare. Besam garanterar att programvaran i allt väsentligt fungerar i enlighet med funktionsbeskrivningarna och att den har spelats in på felfri media. Besam garanterar inte att programvaran är felfri eller fungerar utan avbrott. Besams garanti täcker inte Allmänt slitage eller slitage på systemet Säkring, engångsbatterier eller glasskada Systemavvikelser som orsakats av annan installatör än Besam System som har missbrukats, ändrats eller skadats genom vandalism eller annat missbruk System som har utrustats med tillbehör som inte är Besam originaldelar och/eller reservdelar Onödiga besök p.g.a. bristfällig kundkommunikation (dörren fungerar när vår tekniker är på plats, återställning, strömavbrott) Justeringar (stängnings- och öppningshastighet samt radar för detekteringsområde) på kundens begäran Vattenskada Ogynnsamma väderförhållanden 4 Utgåva SE-2.0

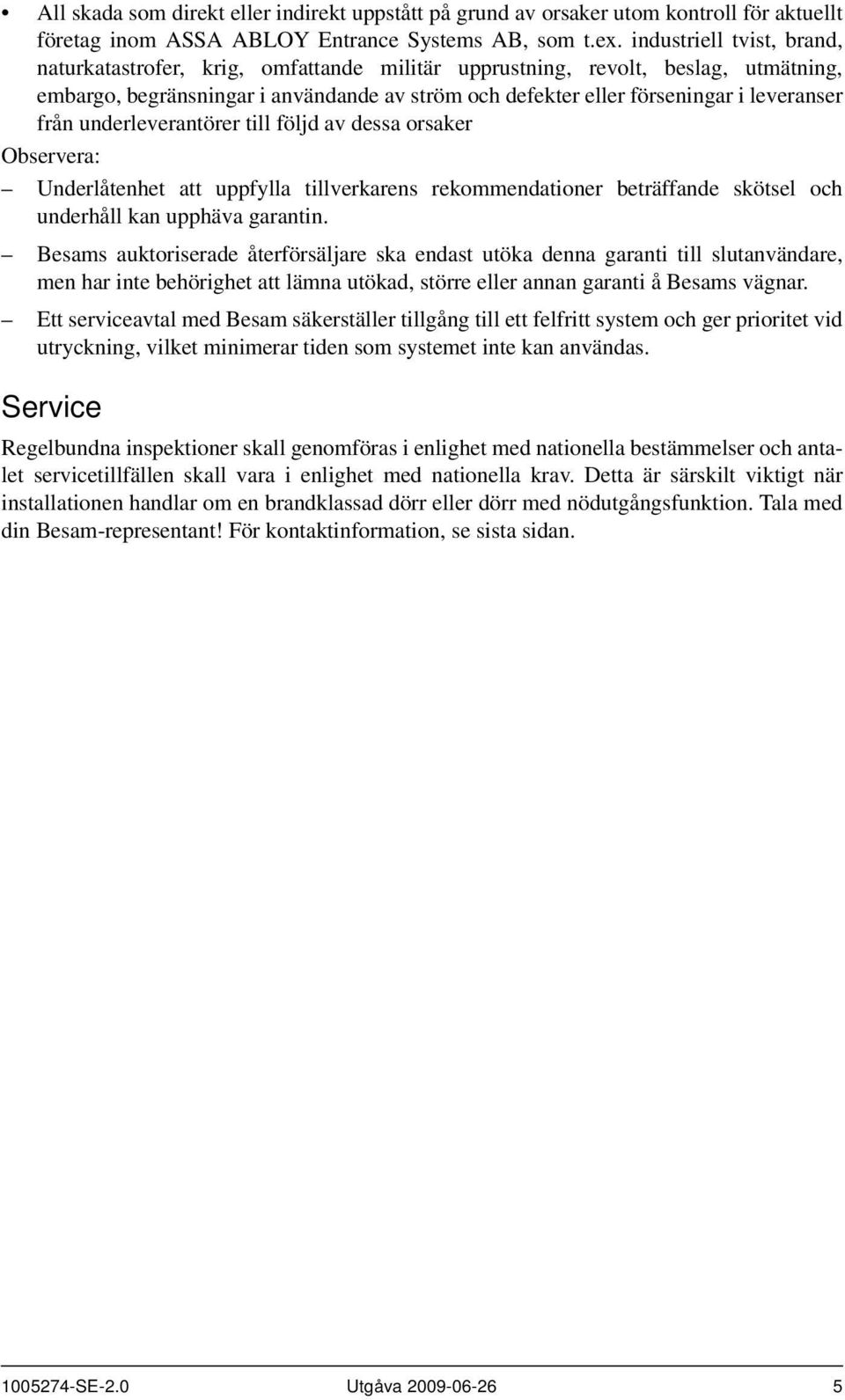

5 All skada som direkt eller indirekt uppstått på grund av orsaker utom kontroll för aktuellt företag inom ASSA ABLOY Entrance Systems AB, som t.ex. industriell tvist, brand, naturkatastrofer, krig, omfattande militär upprustning, revolt, beslag, utmätning, embargo, begränsningar i användande av ström och defekter eller förseningar i leveranser från underleverantörer till följd av dessa orsaker Observera: Underlåtenhet att uppfylla tillverkarens rekommendationer beträffande skötsel och underhåll kan upphäva garantin. Besams auktoriserade återförsäljare ska endast utöka denna garanti till slutanvändare, men har inte behörighet att lämna utökad, större eller annan garanti å Besams vägnar. Ett serviceavtal med Besam säkerställer tillgång till ett felfritt system och ger prioritet vid utryckning, vilket minimerar tiden som systemet inte kan användas. Service Regelbundna inspektioner skall genomföras i enlighet med nationella bestämmelser och antalet servicetillfällen skall vara i enlighet med nationella krav. Detta är särskilt viktigt när installationen handlar om en brandklassad dörr eller dörr med nödutgångsfunktion. Tala med din Besam-representant! För kontaktinformation, se sista sidan SE-2.0 Utgåva

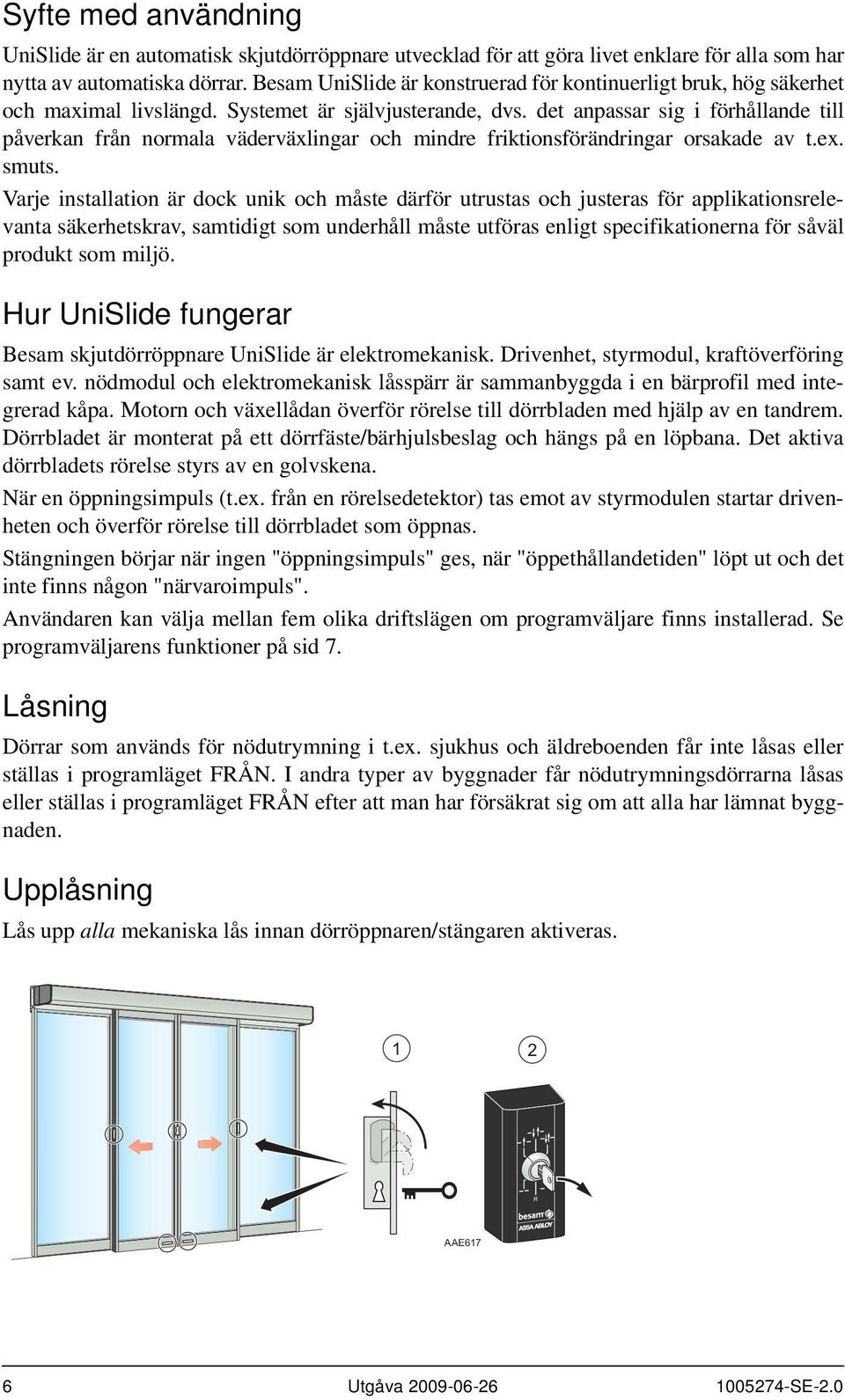

6 Syfte med användning UniSlide är en automatisk skjutdörröppnare utvecklad för att göra livet enklare för alla som har nytta av automatiska dörrar. Besam UniSlide är konstruerad för kontinuerligt bruk, hög säkerhet och maximal livslängd. Systemet är självjusterande, dvs. det anpassar sig i förhållande till påverkan från normala väderväxlingar och mindre friktionsförändringar orsakade av t.ex. smuts. Varje installation är dock unik och måste därför utrustas och justeras för applikationsrelevanta säkerhetskrav, samtidigt som underhåll måste utföras enligt specifikationerna för såväl produkt som miljö. Hur UniSlide fungerar Besam skjutdörröppnare UniSlide är elektromekanisk. Drivenhet, styrmodul, kraftöverföring samt ev. nödmodul och elektromekanisk låsspärr är sammanbyggda i en bärprofil med integrerad kåpa. Motorn och växellådan överför rörelse till dörrbladen med hjälp av en tandrem. Dörrbladet är monterat på ett dörrfäste/bärhjulsbeslag och hängs på en löpbana. Det aktiva dörrbladets rörelse styrs av en golvskena. När en öppningsimpuls (t.ex. från en rörelsedetektor) tas emot av styrmodulen startar drivenheten och överför rörelse till dörrbladet som öppnas. Stängningen börjar när ingen "öppningsimpuls" ges, när "öppethållandetiden" löpt ut och det inte finns någon "närvaroimpuls". Användaren kan välja mellan fem olika driftslägen om programväljare finns installerad. Se programväljarens funktioner på sid 7. Låsning Dörrar som används för nödutrymning i t.ex. sjukhus och äldreboenden får inte låsas eller ställas i programläget FRÅN. I andra typer av byggnader får nödutrymningsdörrarna låsas eller ställas i programläget FRÅN efter att man har försäkrat sig om att alla har lämnat byggnaden. Upplåsning Lås upp alla mekaniska lås innan dörröppnaren/stängaren aktiveras. 1 2 R AAE617 6 Utgåva SE-2.0

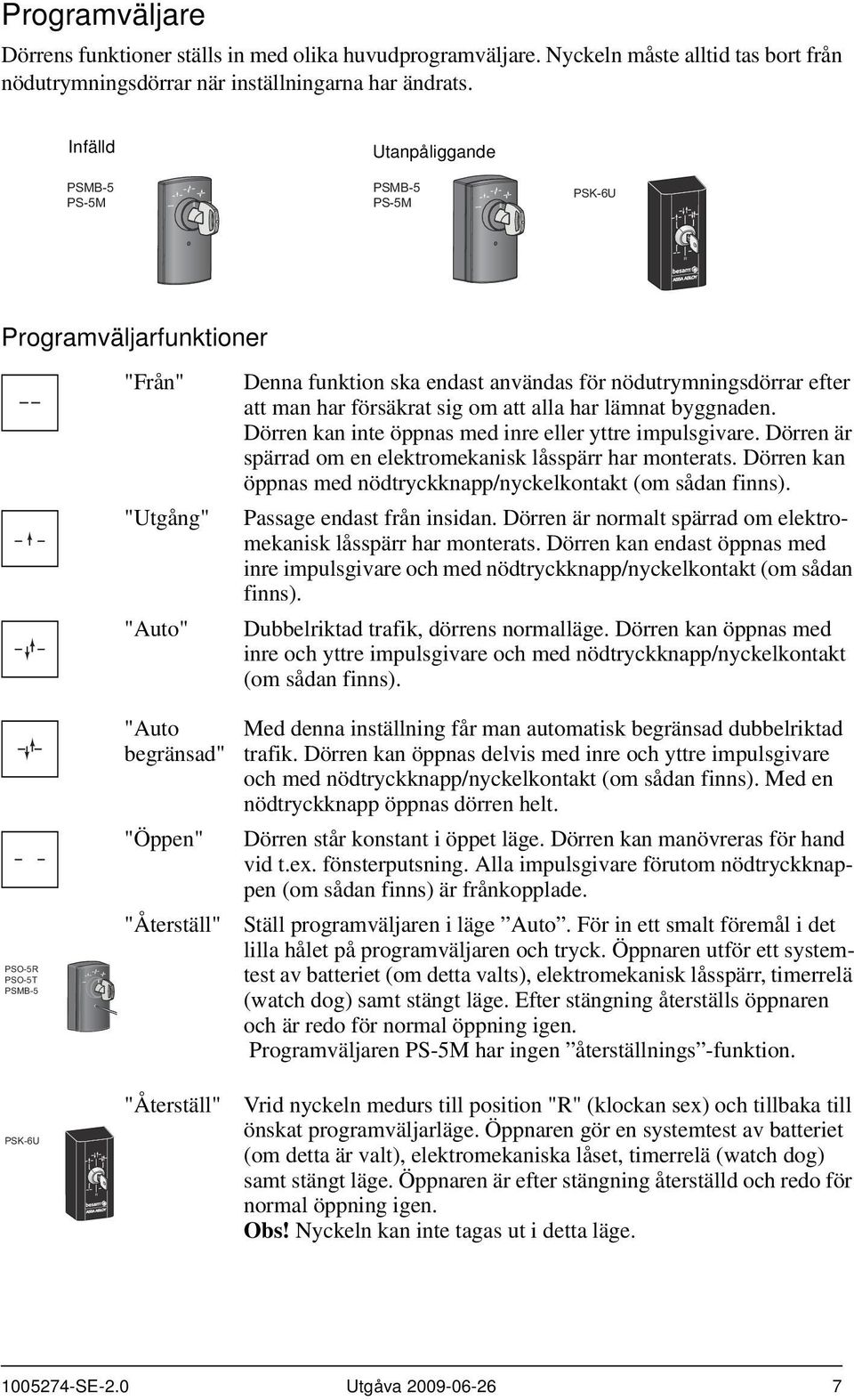

7 R Programväljare Dörrens funktioner ställs in med olika huvudprogramväljare. Nyckeln måste alltid tas bort från nödutrymningsdörrar när inställningarna har ändrats. Infälld PSMB-5 PS-5M Utanpåliggande PSMB-5 PS-5M PSK-6U R Programväljarfunktioner "Från" "Utgång" "Auto" Denna funktion ska endast användas för nödutrymningsdörrar efter att man har försäkrat sig om att alla har lämnat byggnaden. Dörren kan inte öppnas med inre eller yttre impulsgivare. Dörren är spärrad om en elektromekanisk låsspärr har monterats. Dörren kan öppnas med nödtryckknapp/nyckelkontakt (om sådan finns). Passage endast från insidan. Dörren är normalt spärrad om elektromekanisk låsspärr har monterats. Dörren kan endast öppnas med inre impulsgivare och med nödtryckknapp/nyckelkontakt (om sådan finns). Dubbelriktad trafik, dörrens normalläge. Dörren kan öppnas med inre och yttre impulsgivare och med nödtryckknapp/nyckelkontakt (om sådan finns). PSO-5R PSO-5T PSMB-5 "Auto begränsad" "Öppen" "Återställ" Med denna inställning får man automatisk begränsad dubbelriktad trafik. Dörren kan öppnas delvis med inre och yttre impulsgivare och med nödtryckknapp/nyckelkontakt (om sådan finns). Med en nödtryckknapp öppnas dörren helt. Dörren står konstant i öppet läge. Dörren kan manövreras för hand vid t.ex. fönsterputsning. Alla impulsgivare förutom nödtryckknappen (om sådan finns) är frånkopplade. Ställ programväljaren i läge Auto. För in ett smalt föremål i det lilla hålet på programväljaren och tryck. Öppnaren utför ett systemtest av batteriet (om detta valts), elektromekanisk låsspärr, timerrelä (watch dog) samt stängt läge. Efter stängning återställs öppnaren och är redo för normal öppning igen. Programväljaren PS-5M har ingen återställnings -funktion. PSK-6U "Återställ" Vrid nyckeln medurs till position "R" (klockan sex) och tillbaka till önskat programväljarläge. Öppnaren gör en systemtest av batteriet (om detta är valt), elektromekaniska låset, timerrelä (watch dog) samt stängt läge. Öppnaren är efter stängning återställd och redo för normal öppning igen. Obs! Nyckeln kan inte tagas ut i detta läge SE-2.0 Utgåva

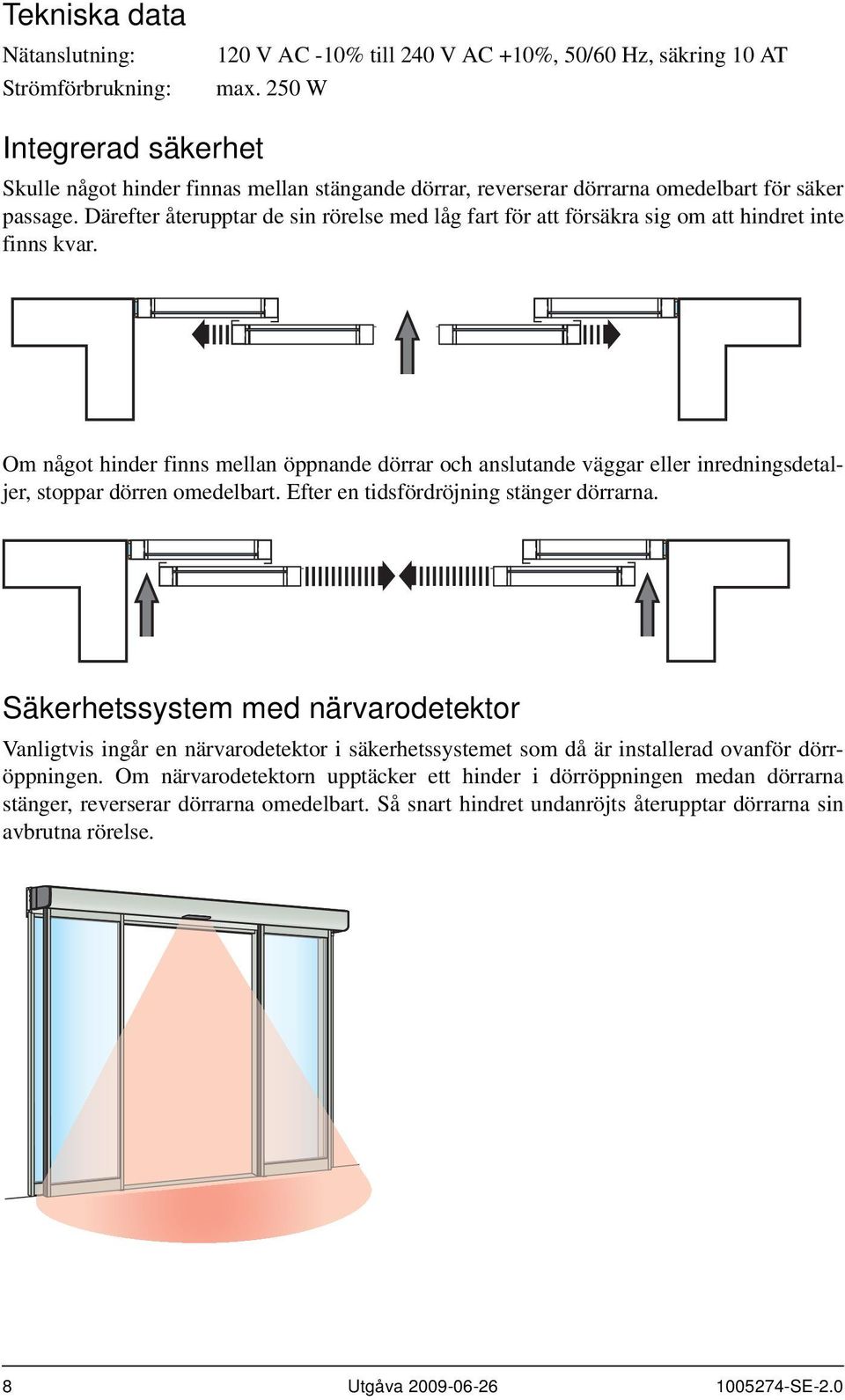

8 Tekniska data Nätanslutning: Strömförbrukning: 120 V AC -10% till 240 V AC +10%, 50/60 Hz, säkring 10 AT max. 250 W Integrerad säkerhet Skulle något hinder finnas mellan stängande dörrar, reverserar dörrarna omedelbart för säker passage. Därefter återupptar de sin rörelse med låg fart för att försäkra sig om att hindret inte finns kvar. Om något hinder finns mellan öppnande dörrar och anslutande väggar eller inredningsdetaljer, stoppar dörren omedelbart. Efter en tidsfördröjning stänger dörrarna. Säkerhetssystem med närvarodetektor Vanligtvis ingår en närvarodetektor i säkerhetssystemet som då är installerad ovanför dörröppningen. Om närvarodetektorn upptäcker ett hinder i dörröppningen medan dörrarna stänger, reverserar dörrarna omedelbart. Så snart hindret undanröjts återupptar dörrarna sin avbrutna rörelse. AAE593B 8 Utgåva SE-2.0

9 Ej övervakade men tekniskt avancerade detektorer Nedanstående detektorer har testats och godkänts vid Besams testlaboratorium för användning tillsammans med Besams automatiska skjutdörrar Med dessa närvarodetektorer har den redan höga hinderdetekteringen med de inbyggda och självövervakande klämskyddsbegränsningen ytterligare förbättrats. Samtliga detektorer, såväl inre och yttre som sidodetektorer (om sådana monterats) ska kontrolleras minst en gång i veckan av byggnadens ägare. Testerna skall vara dokumenterade, undertecknade och kunna spåras (t.ex. i serviceboken). Obs! Om du har ett problem som du inte kan rätta till, ska du stänga av den automatiska dörren omedelbart och ringa Besams servicerepresentant för hjälp. Hur du kontrollerar dina HR100-2 eller Activ8 One OFF inre och yttre kombinerade rörelse- och närvarodetektorer Kombinerade detektorer används när man vill ha både en rörelse- och en närvarodetektor integrerad i samma enhet. När man går mot dörren öppnar den med moderat hastighet, dörren ska börja öppna när man är ungefär 1,5 m från dörren. Den skall glida upp lugnt och fint och stoppa i helt öppet läge. Upprepa samma procedur men från andra sidan. Gå sakta igenom dörren (ca 15 cm/s). Dörren skall förbli öppen. Se nedanstående illustration. Om dörren är inställd på envägstrafik skall detektorn på den sida som inte är tänkt att användas öppna en stängande dörr om ett föremål upptäcks inom 20 cm från dörren på golvnivå (inte avbildad). Gå ut från detekteringsområdet. Efter en kort fördröjning skall dörren lugnt stängas. Gå parallellt med dörrens innersida (med ett avstånd på ca 80 cm) för att kontrollera att rörelsen upptäcks åtminstone utmed dörrens hela öppningsbredd. Gör om samma procedur vid dörrens yttersida (inte avbildat). 1,5 m 1,5 m ILL SE-2.0 Utgåva

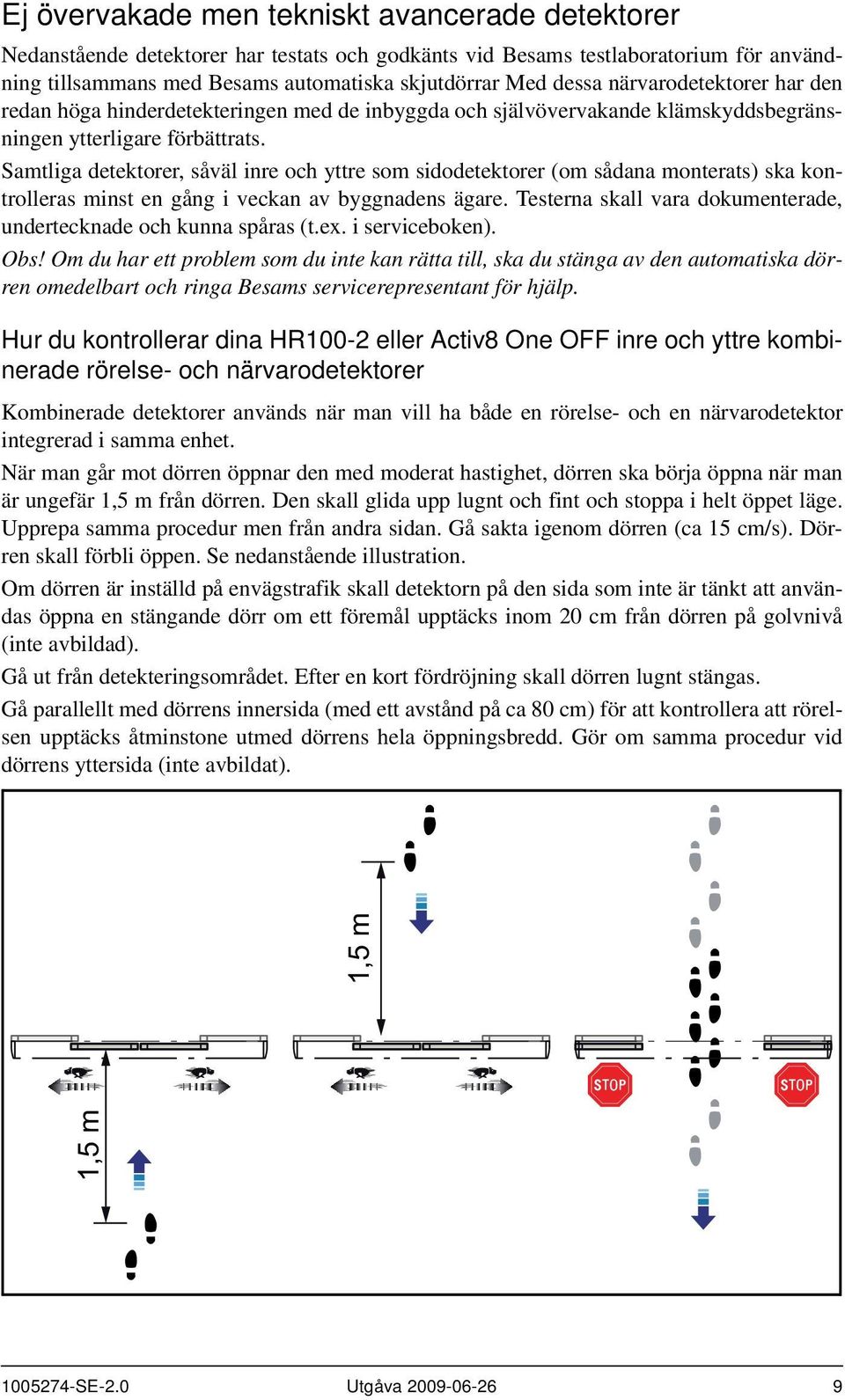

10 Öppna dörren och stick in handen från ena sidan (hö/vä) i den inre dörrens främre detekteringsfält. Håll den stilla i några sekunder ungefär 30 cm från golvnivån. Dörren skall hållas öppen så länge som man befinner sig inom detekteringsområdet. Gör om samma procedur vid dörrens yttersida. 30 cm 30 cm ILL Hur man kontrollerar Crystalsensorn (erna) som sidonärvarodetektor (er) Sidonärvarodetektorerna används t.ex. om högre dörrhastigheter krävs eller vid installationen i hem för äldre/handikappade eller barndaghem för att skydda användarna från att träffas av dörrarna i samband med öppning. När en sidonärvarodetektor upptäcker ett hinder stannar inte dörröppnaren utan saktar ned till en långsam rörelse. Med denna säkra hastighet försöker dörren skjuta bort hindret från dörren. Se till att dörren börjar öppnas. Gå in i sidonärvarodetektorns område från ena sidan. Dörren ska inte stoppa utan sakta ned till säker hastighet under öppningsmanövern. Om du har dubbla skjutdörrar ska hela proceduren repeteras för den andra dörren. ILL Utgåva SE-2.0

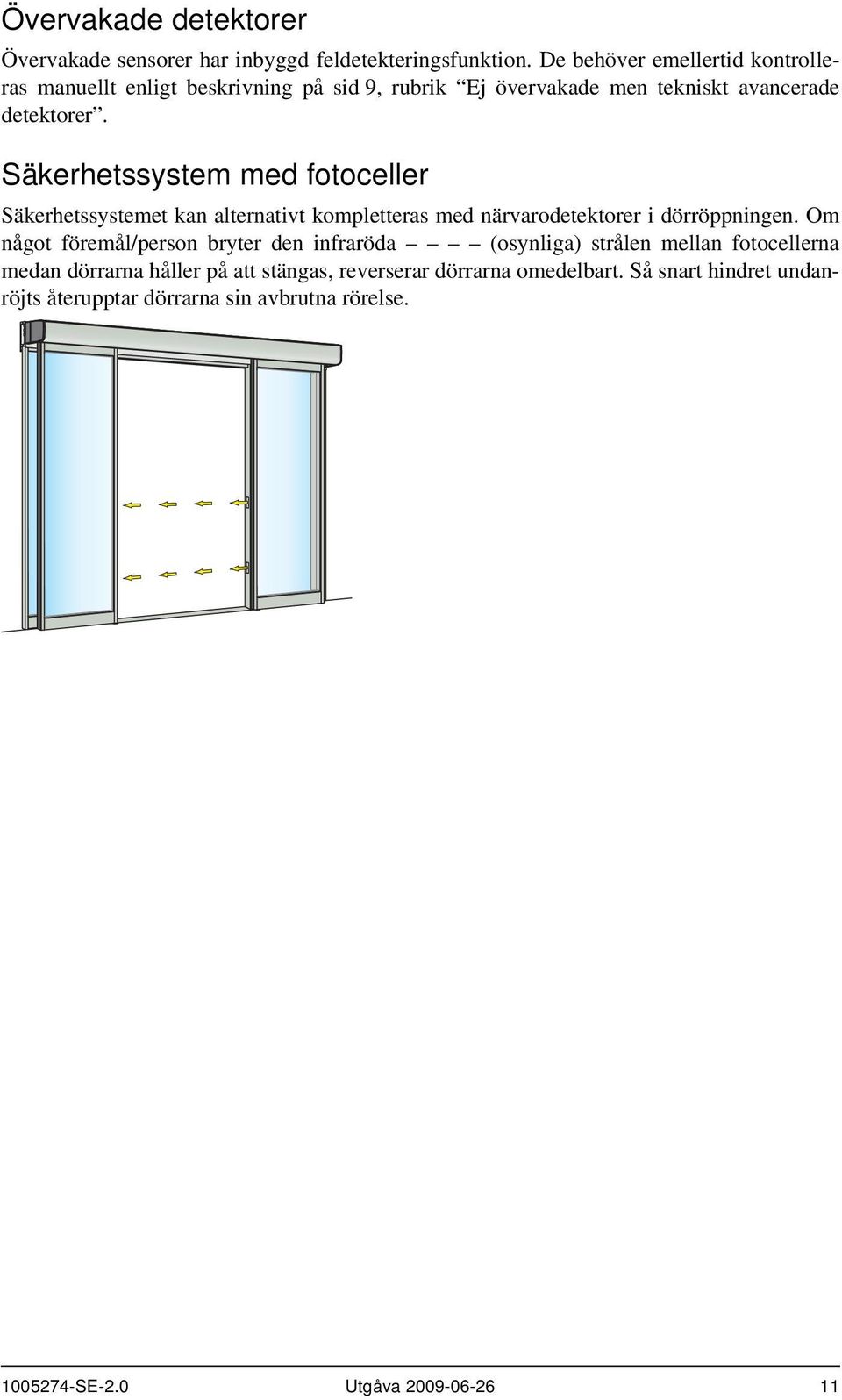

11 Övervakade detektorer Övervakade sensorer har inbyggd feldetekteringsfunktion. De behöver emellertid kontrolleras manuellt enligt beskrivning på sid 9, rubrik Ej övervakade men tekniskt avancerade detektorer. Säkerhetssystem med fotoceller Säkerhetssystemet kan alternativt kompletteras med närvarodetektorer i dörröppningen. Om något föremål/person bryter den infraröda (osynliga) strålen mellan fotocellerna medan dörrarna håller på att stängas, reverserar dörrarna omedelbart. Så snart hindret undanröjts återupptar dörrarna sin avbrutna rörelse SE-2.0 Utgåva

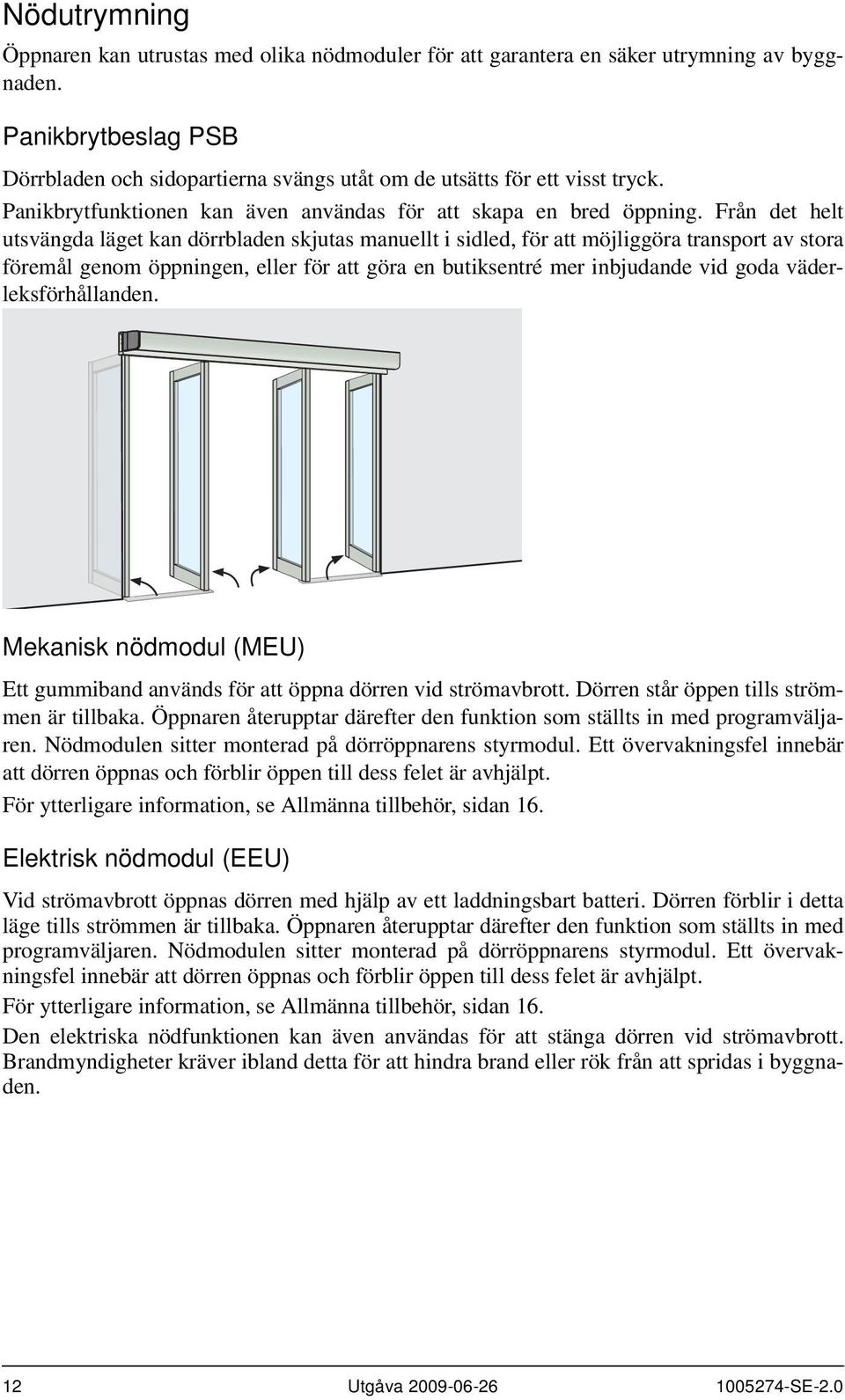

12 Nödutrymning Öppnaren kan utrustas med olika nödmoduler för att garantera en säker utrymning av byggnaden. Panikbrytbeslag PSB Dörrbladen och sidopartierna svängs utåt om de utsätts för ett visst tryck. Panikbrytfunktionen kan även användas för att skapa en bred öppning. Från det helt utsvängda läget kan dörrbladen skjutas manuellt i sidled, för att möjliggöra transport av stora föremål genom öppningen, eller för att göra en butiksentré mer inbjudande vid goda väderleksförhållanden. Mekanisk nödmodul (MEU) Ett gummiband används för att öppna dörren vid strömavbrott. Dörren står öppen tills strömmen är tillbaka. Öppnaren återupptar därefter den funktion som ställts in med programväljaren. Nödmodulen sitter monterad på dörröppnarens styrmodul. Ett övervakningsfel innebär att dörren öppnas och förblir öppen till dess felet är avhjälpt. För ytterligare information, se Allmänna tillbehör, sidan 16. Elektrisk nödmodul (EEU) Vid strömavbrott öppnas dörren med hjälp av ett laddningsbart batteri. Dörren förblir i detta läge tills strömmen är tillbaka. Öppnaren återupptar därefter den funktion som ställts in med programväljaren. Nödmodulen sitter monterad på dörröppnarens styrmodul. Ett övervakningsfel innebär att dörren öppnas och förblir öppen till dess felet är avhjälpt. För ytterligare information, se Allmänna tillbehör, sidan 16. Den elektriska nödfunktionen kan även användas för att stänga dörren vid strömavbrott. Brandmyndigheter kräver ibland detta för att hindra brand eller rök från att spridas i byggnaden. 12 Utgåva SE-2.0

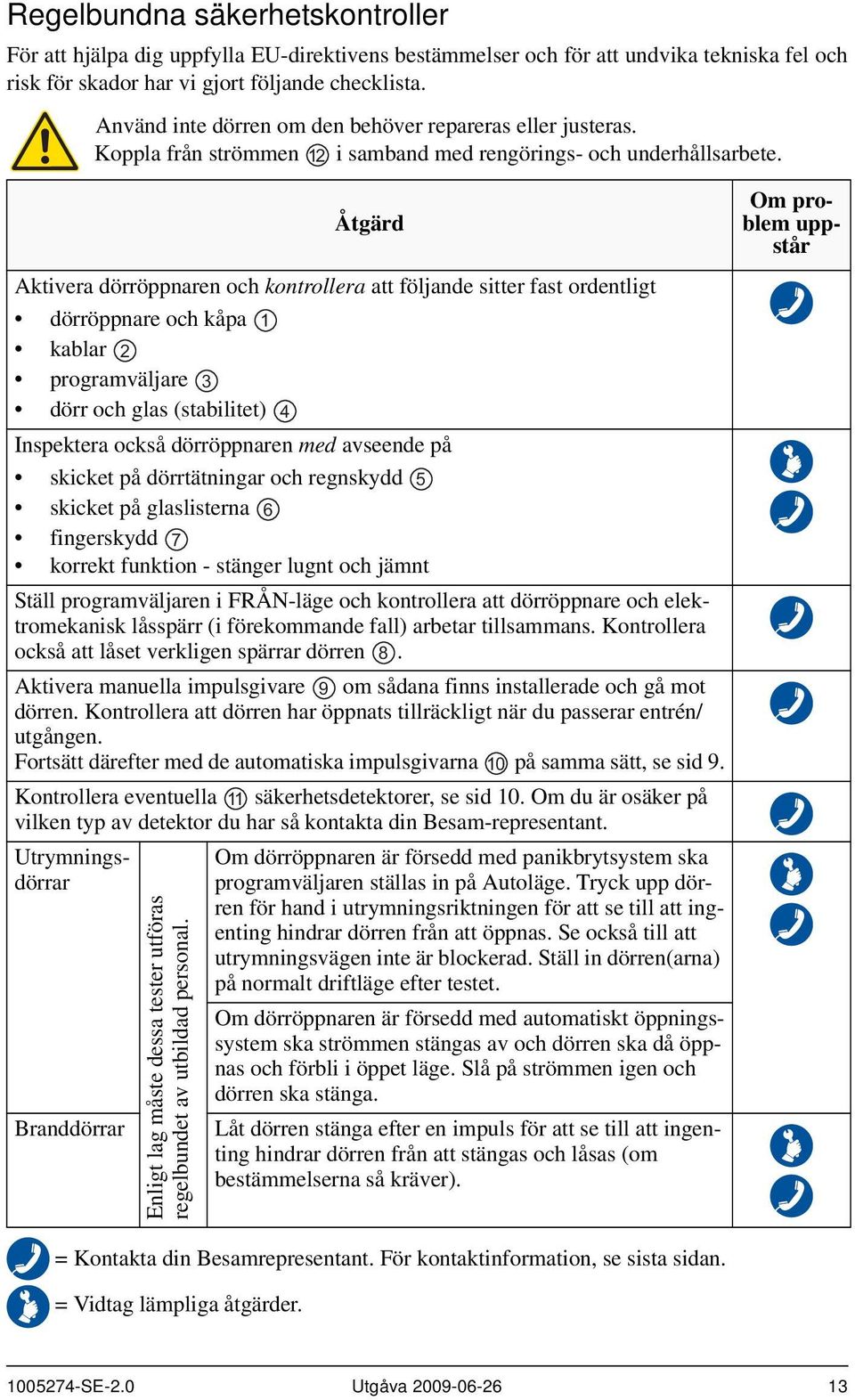

13 Regelbundna säkerhetskontroller För att hjälpa dig uppfylla EU-direktivens bestämmelser och för att undvika tekniska fel och risk för skador har vi gjort följande checklista. = Kontakta din Besamrepresentant. För kontaktinformation, se sista sidan. = Vidtag lämpliga åtgärder. Åtgärd Aktivera dörröppnaren och kontrollera att följande sitter fast ordentligt dörröppnare och kåpa 1 kablar 2 programväljare 3 dörr och glas (stabilitet) 4 Inspektera också dörröppnaren med avseende på skicket på dörrtätningar och regnskydd 5 skicket på glaslisterna 6 fingerskydd 7 korrekt funktion - stänger lugnt och jämnt Ställ programväljaren i FRÅN-läge och kontrollera att dörröppnare och elektromekanisk låsspärr (i förekommande fall) arbetar tillsammans. Kontrollera också att låset verkligen spärrar dörren 8. Aktivera manuella impulsgivare 9 om sådana finns installerade och gå mot dörren. Kontrollera att dörren har öppnats tillräckligt när du passerar entrén/ utgången. Fortsätt därefter med de automatiska impulsgivarna 10 på samma sätt, se sid 9. Kontrollera eventuella 11 säkerhetsdetektorer, se sid 10. Om du är osäker på vilken typ av detektor du har så kontakta din Besam-representant. Utrymningsdörrar Branddörrar Använd inte dörren om den behöver repareras eller justeras. Koppla från strömmen 12 i samband med rengörings- och underhållsarbete. Enligt lag måste dessa tester utföras regelbundet av utbildad personal. Om dörröppnaren är försedd med panikbrytsystem ska programväljaren ställas in på Autoläge. Tryck upp dörren för hand i utrymningsriktningen för att se till att ingenting hindrar dörren från att öppnas. Se också till att utrymningsvägen inte är blockerad. Ställ in dörren(arna) på normalt driftläge efter testet. Om dörröppnaren är försedd med automatiskt öppningssystem ska strömmen stängas av och dörren ska då öppnas och förbli i öppet läge. Slå på strömmen igen och dörren ska stänga. Låt dörren stänga efter en impuls för att se till att ingenting hindrar dörren från att stängas och låsas (om bestämmelserna så kräver). Om problem uppstår SE-2.0 Utgåva

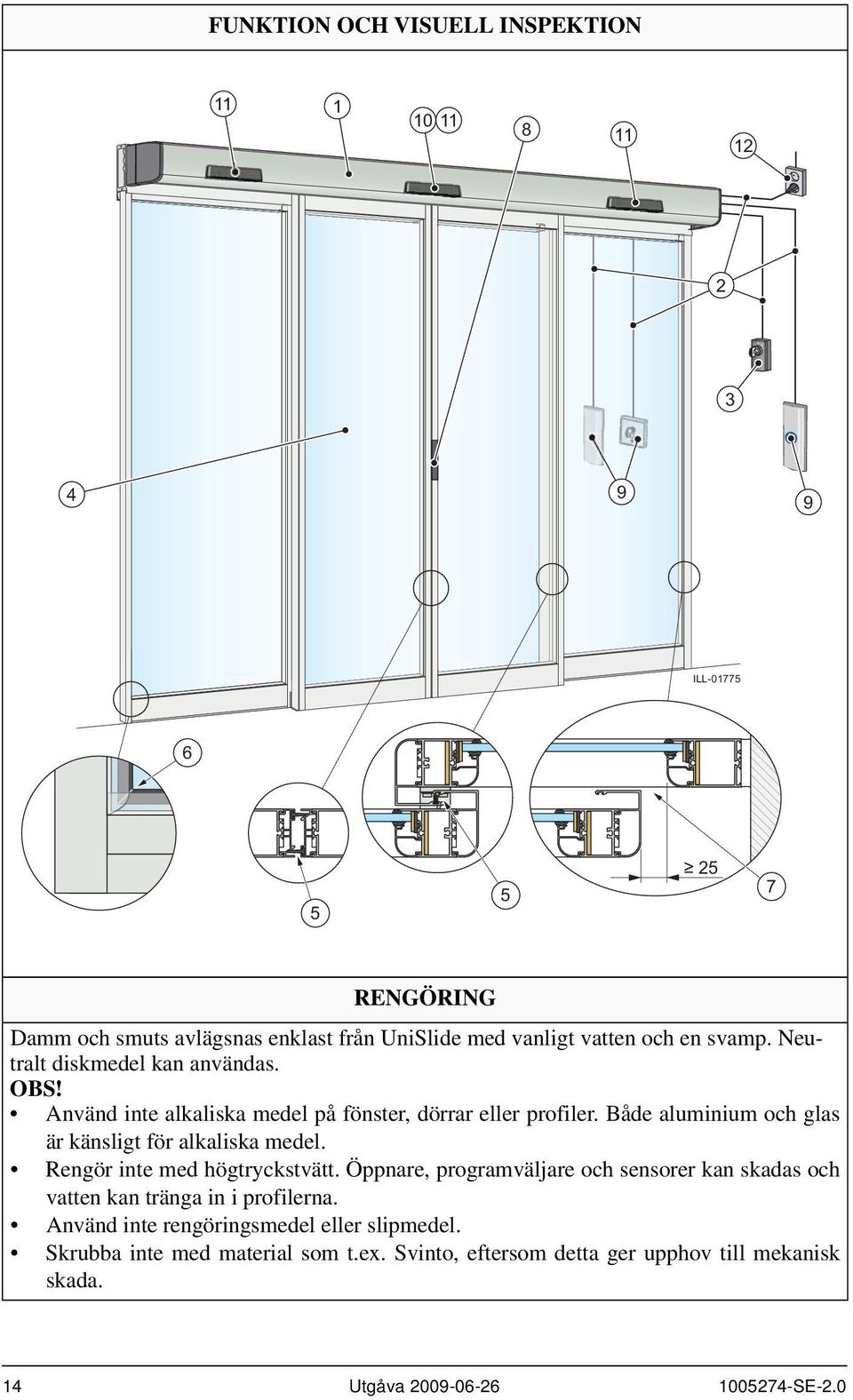

14 Click! FUNKTION OCH VISUELL INSPEKTION ILL RENGÖRING Damm och smuts avlägsnas enklast från UniSlide med vanligt vatten och en svamp. Neutralt diskmedel kan användas. OBS! Använd inte alkaliska medel på fönster, dörrar eller profiler. Både aluminium och glas är känsligt för alkaliska medel. Rengör inte med högtryckstvätt. Öppnare, programväljare och sensorer kan skadas och vatten kan tränga in i profilerna. Använd inte rengöringsmedel eller slipmedel. Skrubba inte med material som t.ex. Svinto, eftersom detta ger upphov till mekanisk skada. 14 Utgåva SE-2.0

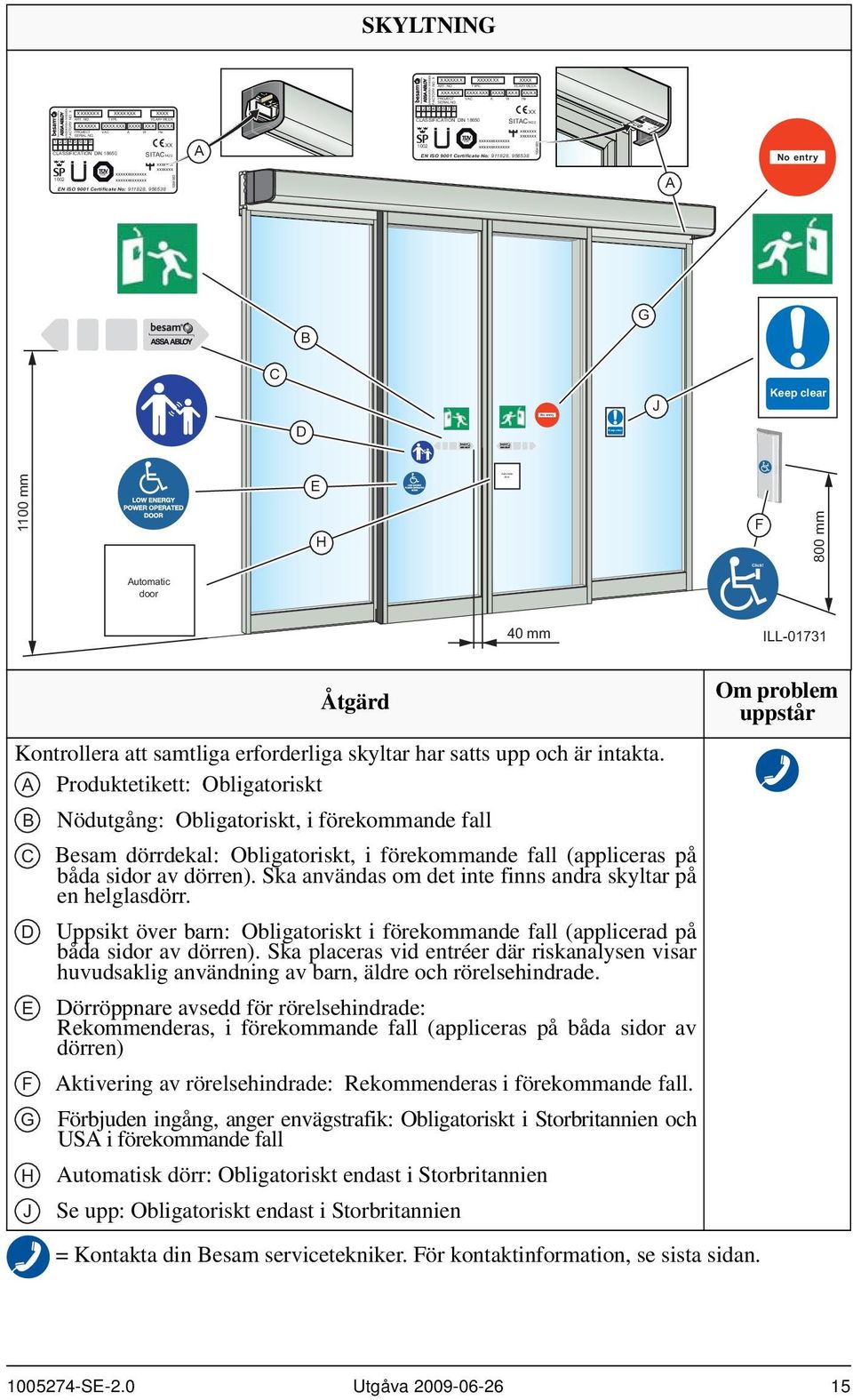

15 ART. NO. VAC SÜD TYPE A W YEAR+WEEK Hz SITAC1422 ART. NO. VAC SÜD TYPE A W Automatic door YEAR+WEEK Hz SITAC1422 No entry Keep clear 1002 SÜD PROJECT SERIAL NO. LANDSKRONA SWEDEN FACTORY NO. X xxxxxxxxxxxxx xxxxxxxxxxxxx VAC TYPE XXXXXXX A SITAC1422 xxxxxxx xxxxxxx XXXX W XXX XX Hz Click! SKYLTNING XXXXXXX XXXXXXX XXXX CLASSIFICATION DIN LANDSKRONA SWEDEN FACTORY NO. X XXXXXX PROJECT SERIAL NO. XXXXXXX XXXX XXX XX/XX xxxxxxxxxxxxx xxxxxxxxxxxxx EN ISO 9001 Certificate No: , XX xxxxxxx xxxxxxx A XXXXXXX XXXXXXX XXXX CLASSIFICATION DIN LANDSKRONA SWEDEN FACTORY NO. X XXXXXX PROJECT SERIAL NO. XXXXXXX XXXX XXX XX/XX xxxxxxxxxxxxx xxxxxxxxxxxxx EN ISO 9001 Certificate No: , XX xxxxxxx xxxxxxx CLASSIFICATION DIN EN ISO 9001 Certificate No: , XXXXXXX XXXXXXX XXXX XXXXXX XX/XX ART. NO. YEAR+WEEK A No entry B G C J Keep clear D 1100 mm E H F 800 mm Click! Automatic door 40 mm ILL Åtgärd Kontrollera att samtliga erforderliga skyltar har satts upp och är intakta. A Produktetikett: Obligatoriskt B Nödutgång: Obligatoriskt, i förekommande fall C Besam dörrdekal: Obligatoriskt, i förekommande fall (appliceras på båda sidor av dörren). Ska användas om det inte finns andra skyltar på en helglasdörr. D Uppsikt över barn: Obligatoriskt i förekommande fall (applicerad på båda sidor av dörren). Ska placeras vid entréer där riskanalysen visar huvudsaklig användning av barn, äldre och rörelsehindrade. E Dörröppnare avsedd för rörelsehindrade: Rekommenderas, i förekommande fall (appliceras på båda sidor av dörren) F Aktivering av rörelsehindrade: Rekommenderas i förekommande fall. G Förbjuden ingång, anger envägstrafik: Obligatoriskt i Storbritannien och USA i förekommande fall H Automatisk dörr: Obligatoriskt endast i Storbritannien J Se upp: Obligatoriskt endast i Storbritannien = Kontakta din Besam servicetekniker. För kontaktinformation, se sista sidan. Om problem uppstår SE-2.0 Utgåva

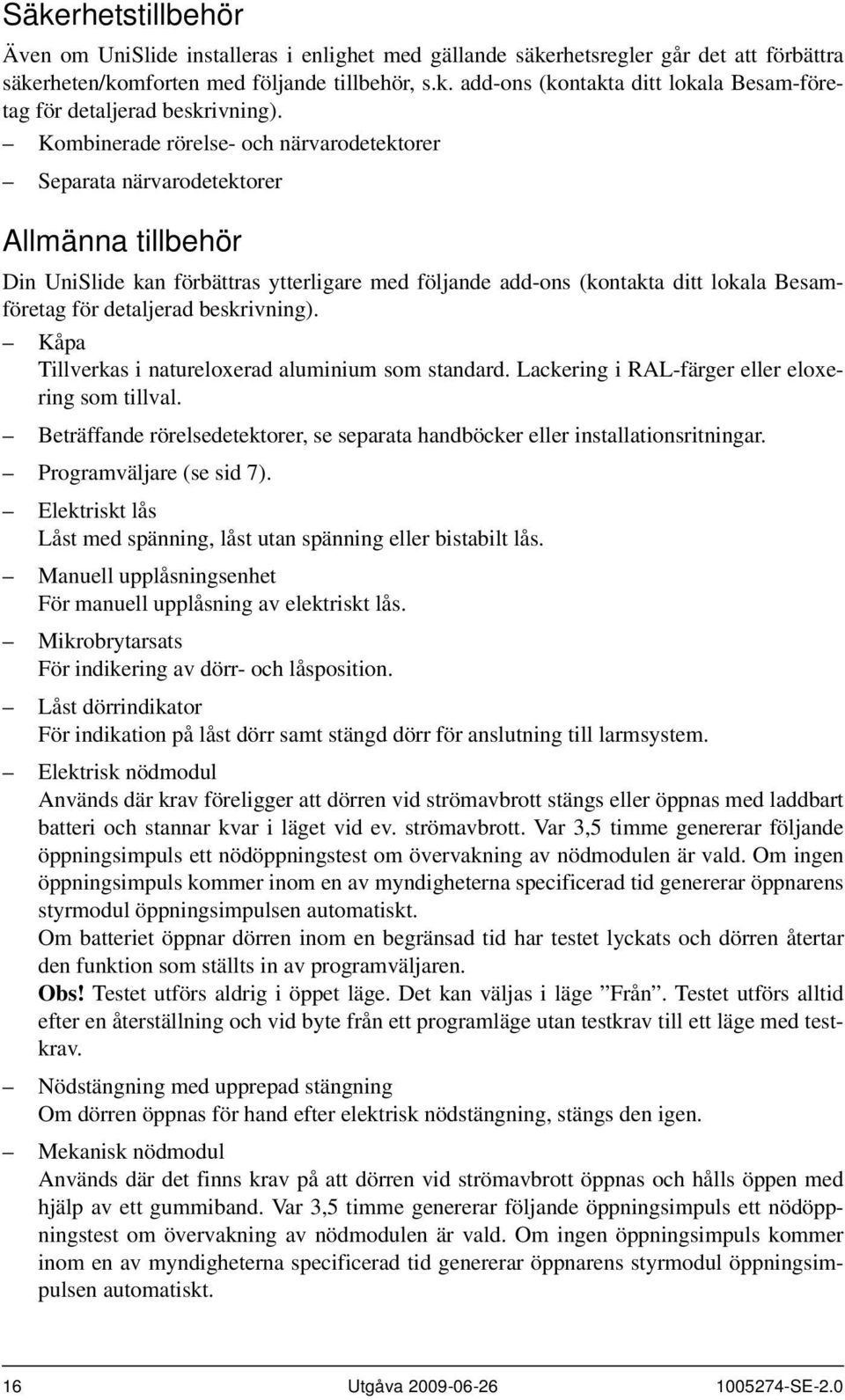

16 Säkerhetstillbehör Även om UniSlide installeras i enlighet med gällande säkerhetsregler går det att förbättra säkerheten/komforten med följande tillbehör, s.k. add-ons (kontakta ditt lokala Besam-företag för detaljerad beskrivning). Kombinerade rörelse- och närvarodetektorer Separata närvarodetektorer Allmänna tillbehör Din UniSlide kan förbättras ytterligare med följande add-ons (kontakta ditt lokala Besamföretag för detaljerad beskrivning). Kåpa Tillverkas i natureloxerad aluminium som standard. Lackering i RAL-färger eller eloxering som tillval. Beträffande rörelsedetektorer, se separata handböcker eller installationsritningar. Programväljare (se sid 7). Elektriskt lås Låst med spänning, låst utan spänning eller bistabilt lås. Manuell upplåsningsenhet För manuell upplåsning av elektriskt lås. Mikrobrytarsats För indikering av dörr- och låsposition. Låst dörrindikator För indikation på låst dörr samt stängd dörr för anslutning till larmsystem. Elektrisk nödmodul Används där krav föreligger att dörren vid strömavbrott stängs eller öppnas med laddbart batteri och stannar kvar i läget vid ev. strömavbrott. Var 3,5 timme genererar följande öppningsimpuls ett nödöppningstest om övervakning av nödmodulen är vald. Om ingen öppningsimpuls kommer inom en av myndigheterna specificerad tid genererar öppnarens styrmodul öppningsimpulsen automatiskt. Om batteriet öppnar dörren inom en begränsad tid har testet lyckats och dörren återtar den funktion som ställts in av programväljaren. Obs! Testet utförs aldrig i öppet läge. Det kan väljas i läge Från. Testet utförs alltid efter en återställning och vid byte från ett programläge utan testkrav till ett läge med testkrav. Nödstängning med upprepad stängning Om dörren öppnas för hand efter elektrisk nödstängning, stängs den igen. Mekanisk nödmodul Används där det finns krav på att dörren vid strömavbrott öppnas och hålls öppen med hjälp av ett gummiband. Var 3,5 timme genererar följande öppningsimpuls ett nödöppningstest om övervakning av nödmodulen är vald. Om ingen öppningsimpuls kommer inom en av myndigheterna specificerad tid genererar öppnarens styrmodul öppningsimpulsen automatiskt. 16 Utgåva SE-2.0

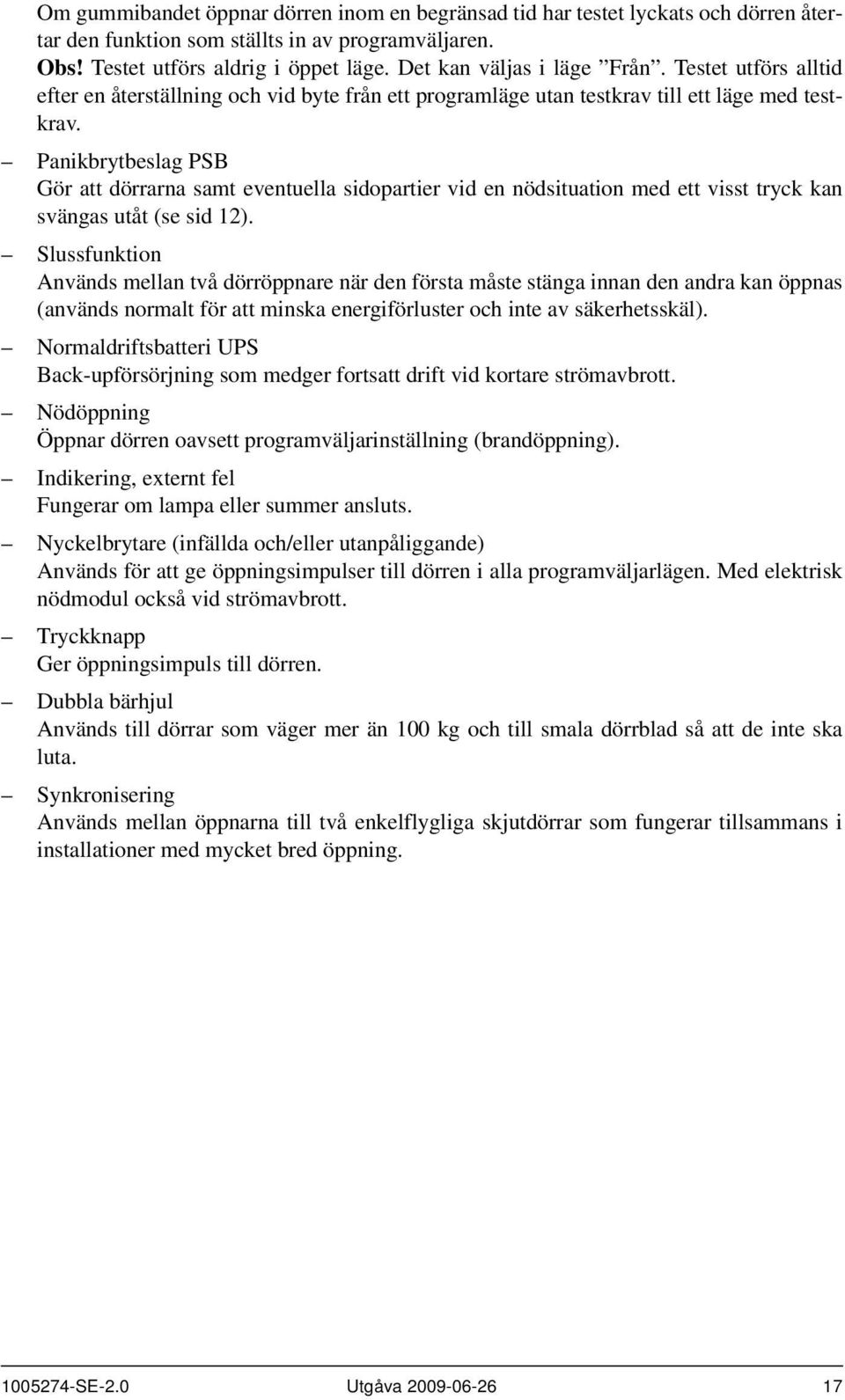

17 Om gummibandet öppnar dörren inom en begränsad tid har testet lyckats och dörren återtar den funktion som ställts in av programväljaren. Obs! Testet utförs aldrig i öppet läge. Det kan väljas i läge Från. Testet utförs alltid efter en återställning och vid byte från ett programläge utan testkrav till ett läge med testkrav. Panikbrytbeslag PSB Gör att dörrarna samt eventuella sidopartier vid en nödsituation med ett visst tryck kan svängas utåt (se sid 12). Slussfunktion Används mellan två dörröppnare när den första måste stänga innan den andra kan öppnas (används normalt för att minska energiförluster och inte av säkerhetsskäl). Normaldriftsbatteri UPS Back-upförsörjning som medger fortsatt drift vid kortare strömavbrott. Nödöppning Öppnar dörren oavsett programväljarinställning (brandöppning). Indikering, externt fel Fungerar om lampa eller summer ansluts. Nyckelbrytare (infällda och/eller utanpåliggande) Används för att ge öppningsimpulser till dörren i alla programväljarlägen. Med elektrisk nödmodul också vid strömavbrott. Tryckknapp Ger öppningsimpuls till dörren. Dubbla bärhjul Används till dörrar som väger mer än 100 kg och till smala dörrblad så att de inte ska luta. Synkronisering Används mellan öppnarna till två enkelflygliga skjutdörrar som fungerar tillsammans i installationer med mycket bred öppning SE-2.0 Utgåva

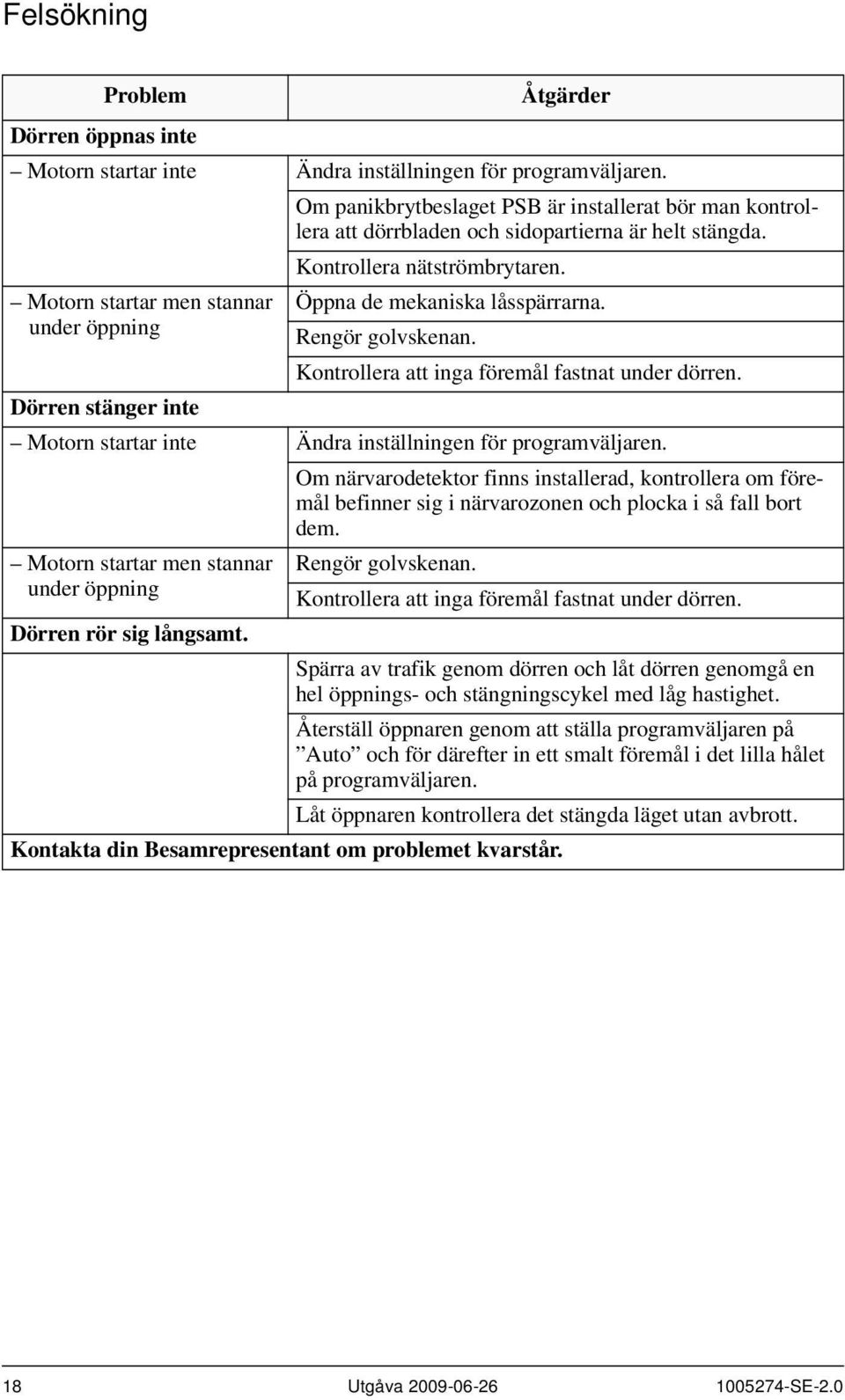

18 Felsökning Problem Åtgärder Dörren öppnas inte Motorn startar inte Ändra inställningen för programväljaren. Om panikbrytbeslaget PSB är installerat bör man kontrollera att dörrbladen och sidopartierna är helt stängda. Kontrollera nätströmbrytaren. Motorn startar men stannar Öppna de mekaniska låsspärrarna. under öppning Rengör golvskenan. Kontrollera att inga föremål fastnat under dörren. Dörren stänger inte Motorn startar inte Ändra inställningen för programväljaren. Om närvarodetektor finns installerad, kontrollera om föremål befinner sig i närvarozonen och plocka i så fall bort dem. Motorn startar men stannar Rengör golvskenan. under öppning Kontrollera att inga föremål fastnat under dörren. Dörren rör sig långsamt. Spärra av trafik genom dörren och låt dörren genomgå en hel öppnings- och stängningscykel med låg hastighet. Återställ öppnaren genom att ställa programväljaren på Auto och för därefter in ett smalt föremål i det lilla hålet på programväljaren. Låt öppnaren kontrollera det stängda läget utan avbrott. Kontakta din Besamrepresentant om problemet kvarstår. 18 Utgåva SE-2.0

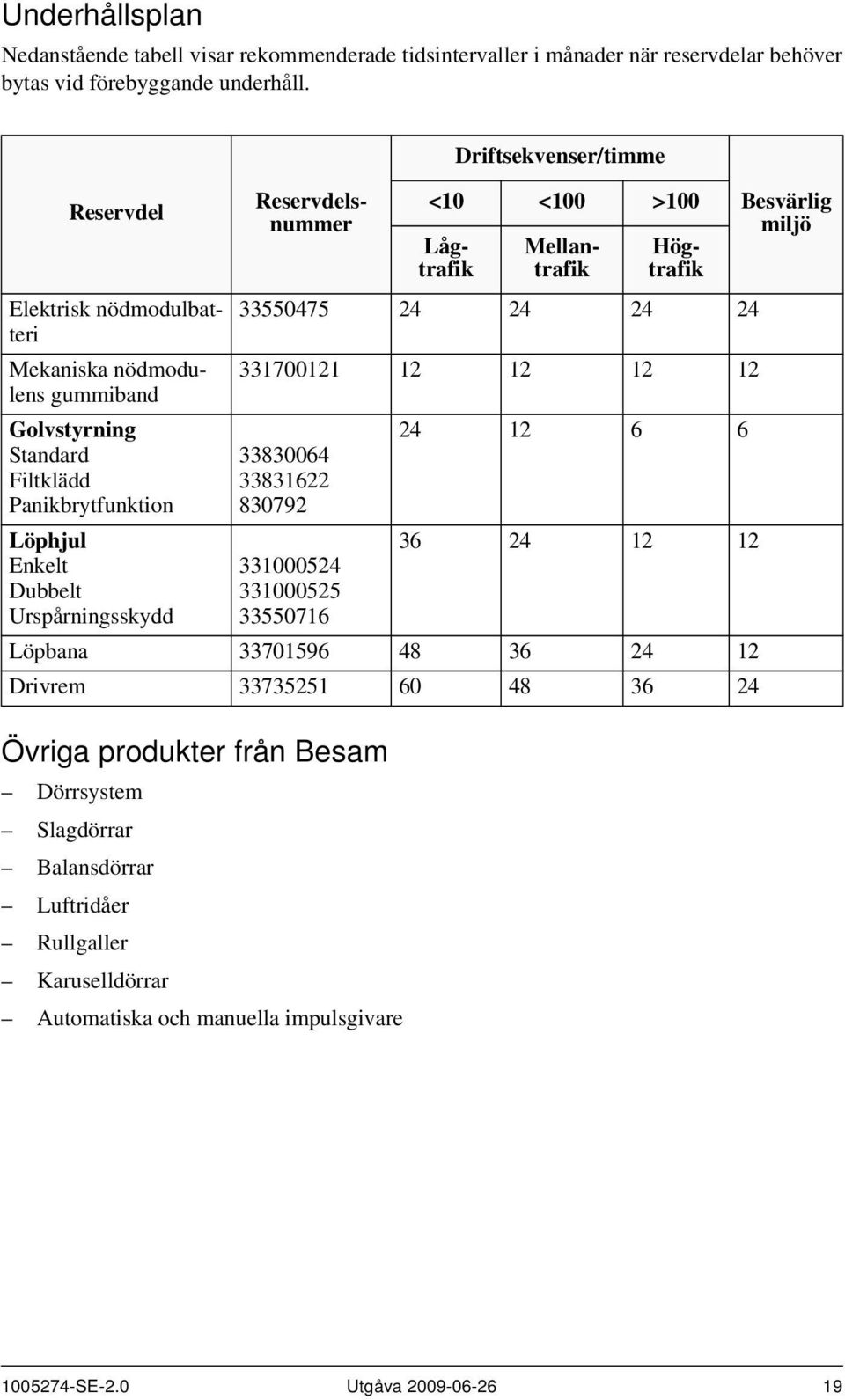

19 Underhållsplan Nedanstående tabell visar rekommenderade tidsintervaller i månader när reservdelar behöver bytas vid förebyggande underhåll. Reservdel Elektrisk nödmodulbatteri Mekaniska nödmodulens gummiband Golvstyrning Standard Filtklädd Panikbrytfunktion Löphjul Enkelt Dubbelt Urspårningsskydd Övriga produkter från Besam Dörrsystem Slagdörrar Balansdörrar Luftridåer Rullgaller Karuselldörrar Automatiska och manuella impulsgivare Driftsekvenser/timme <10 <100 >100 Reservdelsnummer Lågtrafik Mellantrafik Högtrafik Löpbana Drivrem Besvärlig miljö SE-2.0 Utgåva

20 20 Utgåva SE-2.0
