Delbanco 1, Mölndal. Dagvattenutredning. Mölndals stad
|
|
- Kristina Sandberg
- för 5 år sedan
- Visningar:
Transkript
1 Delbanco 1, Mölndal Dagvattenutredning Mölndals stad
2 Delbanco 1, Mölndals stad Dagvattenutredning Atkins Dagvattenutredning Version december 2017 uppdragsnr
3 Delbanco 1, Mölndals stad Dagvattenutredning Innehållsförteckning SAMMANFATTNING 5 BILAGOR 6 1. INLEDNING Bakgrund och syfte Allmänt om dagvatten 7 2. FÖRUTSÄTTNINGAR Lokalisering Riktlinjer för dagvattenhantering Avgränsningar Koordinat- och höjdsystem Underlagsmaterial och källor 9 3. BEFINTLIGA FÖRHÅLLANDEN Topografi och markslag Geotekniska förhållanden Hydrogeologiska förhållanden Markföroreningar Miljökvalitetsnormer (MKN) Befintligt dagvatten- och avledningssystem FRAMTIDA FÖRHÅLLANDEN ÖVERSIKTLIG DIMENSIONERING AV DAGVATTENHANTERING Dimensioneringsförutsättningar Översiktlig dimensionering FÖRSLAG TILL DAGVATTENHANTERING Allmänt dagvattenhantering Förslag till metoder för att fördröja och rena dagvatten Påverkan av miljökvalitetsnormer med föreslagen markanvändning FORTSATT ARBETE 22 Atkins Dagvattenutredning Version december 2017 uppdragsnr
4 Delbanco 1, Mölndals stad Dagvattenutredning Handläggare Azur Biscevic Granskad av Kjell Norberg Uppdragsnummer (Atkins) Datum / Version / 1.0 Uppdragsledare Kjell Norberg Beställare Mölndals stad Atkins Dagvattenutredning Version december 2017 uppdragsnr
5 Delbanco 1, Mölndals stad Dagvattenutredning Sammanfattning Inom fastigheten Delbanco 1 i Mölndal, 700 meter nordost om Mölndals centrum, ska det uppföras två nya flerbostadshus med 54 lägenheter i vardera. Detta kommer påverka den naturliga ytavrinningen inom planområdet. I denna utredning behandlas enbart förslag till dagvattenhantering inom fastigheten Delbanco 1 som ska ligga till grund för detaljplanearbetet och vidare projektering. För beräkningar av flöden har ett regn med en återkomsttid på 10 år och en varaktighet på 10 min använts som det dimensionerande regnet. Fördröjningskravet av dagvatten är satt till 20 mm per m2 hårdgjord yta. För att ta hänsyn till framtida klimatförändringar och ökade nederbördsmängder har en säkerhetsfaktor på 25% använts i samtliga beräkningar i denna utredning. Nuvarande flöde från fastigheten till närliggande fastigheter och det kommunala dagvattennätet innan exploateringen uppgår till cirka 174 l/s. När tillbyggnaden av flerbostadshusen färdigställts kommer flödet att ha ökat till cirka 193 l/s. När planområdet är färdigt uppgår fördröjningsbehovet till cirka 150 m 3 vid det valda fördröjningskravet. Vid extremflöden, d.v.s. flöden som uppstår utöver vad den föreslagna dagvattenanläggningen är dimensionerad för, ska ytliga avrinningsvägar säkras upp inom området. Detta för att inte orsaka olägenheter för byggnader och andra anläggningar. Med föreslagen dagvattenhantering anses att exploateringen av planområdet kan ske utan någon påverkan av vattenkvaliteten i Mölndalsån. Atkins Dagvattenutredning Version december 2017 uppdragsnr
6 Delbanco 1, Mölndals stad Dagvattenutredning Bilagor Bilaga 1 Avrinningsområden och avrinningsriktning Bilaga 2 Nya ledningar och reningssteg med fördröjning Bilaga 3 Beräkningar från StormTac WEB v Atkins Dagvattenutredning Version december 2017 uppdragsnr
7 Delbanco 1, Mölndals stad Dagvattenutredning 1. Inledning 1.1. Bakgrund och syfte Området som utreds är beläget nordost om Mölndals centrum, väster om Delbancogatan. Inom fastigheten Delbanco 1 ska befintlig bebyggelse kompletteras med två nya flerbostadshus. Därtill ska befintlig parkering vid södra delen av fastigheten delvis byggas över med ett parkeringsdäck. Atkins Sverige AB har fått i uppdrag att ta fram en dagvattenutredning för att klarlägga förutsättningarna för dagvattenhantering inom fastigheten Delbanco 1 med hänsyn till planerad byggnation. Syftet med denna utredning är att översiktligt studera och ta fram lämpliga principlösningar för dagvattenhantering med hänsyn till nuvarande förhållanden och den föreslagna markanvändningen. Principlösningarna ska ligga till grund för fortsatt arbete med detaljplanearbetet och framtida detaljprojektering av området. I denna utredning behandlas enbart förutsättningar och förslag till dagvattenhantering Allmänt om dagvatten Dagvatten är vatten som tillfälligt avrinner från markytan eller från annan konstruktion, till exempel regnvatten, smältvatten eller framträngande grundvatten. Dagvattnets sammansättning och flöden avspeglas av det aktuella områdets markanvändning och terrängförhållande. Hårdgjorda ytor i en brant lutning ger en relativt snabb dagvattenavrinning medan flacka och vegetationsrika områden ger upphov till en trög avrinning. Traditionellt har dagvatten avletts via ledningar till närmaste vattendrag, sjö eller hav, den så kallade recipienten. En sådan hantering medför stora variationer i flödes - och föroreningsbelastning till recipienten och ställer höga krav på ledningsnätets kapacitet. Kunskapen om de nackdelar som traditionell dagvattenhantering medför har ökat samtidigt som dagvattnet alltmer ses som en resurs för att upprätthålla vattenbalansen i mark och vattendrag samt möjligheten att skapa vackra miljöer. I stället för att dagvattnet avleds direkt till en ledning förespråkas öppna dagvattenlösningar där vattnet hanteras så nära källan som möjligt genom fördröjning och omhändertagande. En förutsättning för att lyckas med en hållbar dagvattenhantering är att planeringen av ny bebyggelse sker i samverkan mellan berörda aktörer och att tillräckligt utrymme lämnas i nya planområden för dagvattenanläggningar. 2. Förutsättningar 2.1. Lokalisering Utredningsområdet är beläget på en höjd, nordost om Mölndals centrum. Fastigheten Delbanco 1 begränsas av Lövgatan i norr, Delbancogatan i öst, Kryssgatan i söder samt ett släntområde i väst. Ett järnvägsspår går söder om Kryssgatan. Läge för fastigheten Delbanco 1 kan ses i figur 1 och 2. Inom området planeras två nya flerbostadshus och befintlig parkeringsyta vid sydöstra delen av fastigheten ska byggas över med ett parkeringsdäck. Atkins Dagvattenutredning Version december 2017 uppdragsnr
8 Delbanco 1, Mölndals stad Dagvattenutredning Figur 1. Översiktskarta, fastigheten Delbanco 1 markerad i rött. Figur 2. Översiktskarta, fastigheten Delbanco 1 markerad i rött Riktlinjer för dagvattenhantering Förutsättningarna för dagvattenhantering är framtagna i samråd med Mölndals Stad samt hämtade ur Svenskt Vattens publikation P110 Avledning av dag-, drän- och spillvatten samt P105 Hållbar dag- och dränvattenhantering. Mölndals Stad har en dagvattenstrategi, antagen Dagvattenstrategin överensstämmer väl med Svenskt Vattens publikationer P105 och P110. Nedan redovisas huvudprincipen för Mölndals Stads dagvattenstrategi: Atkins Dagvattenutredning Version december 2017 uppdragsnr
9 Delbanco 1, Mölndals stad Dagvattenutredning Dagvattnet ska ses och utnyttjas som en positiv resurs i stadsbyggandet. Utformningen ska integreras i den byggda och planerade miljön och styras av funktionella och estetiska principer. Hanteringen av dagvatten ska ske i robusta system och säkerhets- och skötselfrågor ska beaktas redan i planeringsskedet. Dagvattnet ska i första hand omhändertas och renas nära källan. Den naturliga vattenbalansen ska i möjligaste mån bibehållas. Dagvattenanläggningar ska utformas så att byggnader, infrastruktur och samhällsfunktioner kan hantera extrem nederbörd med dagens- och framtida klimat utan allvarliga skador på anläggningar och människors hälsa. Dagvattenflöden ska reduceras och regleras så att belastning på ledningsnät och recipienter begränsas. Recipientens känslighet för flöde och föroreningar ska beaktas i val av lösningar. Ingångsdata för beräkningar av flöden, fördröjningsbehov och föroreningskoncentrationer framgår under punkt 5 Översiktlig dimensionering dagvattenhantering Avgränsningar I denna utredning studeras förutsättningar och förslag till dagvattenhantering med beskrivning av olika metoder med dess för- och nackdelar. I senare detaljprojekteringsskede finns därför friheten att välja metoder till dagvattenhantering så länge de framtagna dimensioneringskraven uppfylls. I utredningen och dess bilagor anges flöden, fördröjningsvolymer, föroreningskoncentrationer, ledningsdimensioner och förslag till dagvattenhantering. Dessa ska ses som en vägledning och kontroll av platsbehov till kommande detaljprojekteringsskede Koordinat- och höjdsystem Aktuellt plan- och höjdsystem för utredningsområdet är: Plansystem: SWEREF Höjdsystem: RH Underlagsmaterial och källor Följande underlagsmaterial har legat till grund för dagvattenutredningen: Digital grundkarta från Mölndals Stad. Digital ledningskarta från Mölndals Stad. Fotavtryck av nya byggnader med preliminär höjdsättning (Fredblad Arkitekter AB). PM Geoteknik (Norconsult AB), MUR Geoteknik (Norconsult AB), PM Inventering av förorenande verksamheter MIFO FAS 1 (Orbicon AB), Mölndals Stads dagvattenstrategi, Atkins Dagvattenutredning Version december 2017 uppdragsnr
10 Delbanco 1, Mölndals stad Dagvattenutredning VISS (Vatteninformationssystem i Sverige) P105 Hållbar dag- och dränvattenhantering (Svenskt Vatten) P110 Avledning av dag-, drän- och spillvatten (Svenskt Vatten) Dagvatten- och recipientmodellen StormTac WEB (v ) 3. Befintliga förhållanden 3.1. Topografi och markslag Det aktuella områdets marknivåer varierar från som högst ca +61 i norr till som lägst ca +46 i väster. Marken är generellt plan eller svagt sluttande förutom vid områden med ytligt berg. I områdena med berg i dagen sluttar marken mer och speciellt i norra och västra delen där berget sluttar brant (lutning ca 1:1 eller flackare) i anslutning till och utanför planområdet. Området utgörs av grönytor, hårdgjorda ytor (p-platser mm), befintliga byggnader (bostadshus mm). Områden med berg i dagen förekommer på flera ställen inom planområdet. Jordartskarta för området vid fastigheten kan ses i figur Geotekniska förhållanden Nedanstående beskrivning är endast en översiktlig redovisning av delar av Geotekniskt PM, upprättat av Norconsult till detaljplanearbetet. Enligt utförda undersökningar inom aktuellt område består jordlagerföljden från markytan (där ytligt berg ej förekommer) i huvudsak av fyllning ner till mellan 0,5 2,5 m djup. Under fyllnadsmaterialet återfinns friktionsjord/berg. Enligt utförda sonderingar varierar djupen till fast botten/berg mellan ca 1,5 7 m. Djup till fast botten/berg är som störst i södra delen av området. Fyllningen är väldigt varierande och består av grus, lera, mulljord, sand, silt mm. Störst mäktighet på fyllningen har noterats i västra delen av området i anslutning till en brant bergslänt, där fyllning troligen utförts direkt på berget. Fyllningen har ej kunnat klassas med avseende på materialtyp eller tjälfarlighetsklass enligt Anläggnings AMA. Friktionsjorden består i sin övre del främst av sand. Sanden innehåller även grus och silt. Jorden bedöms i huvudsak utgöras av materialtyp 3B och tjälfarlighetsklass 2 enligt Anläggnings AMA. Atkins Dagvattenutredning Version december 2017 uppdragsnr
11 Delbanco 1, Mölndals stad Dagvattenutredning Figur 3. Jordartskarta, fastigheten Delbanco 1 markerad i svart Hydrogeologiska förhållanden Den övre grundvattenytan har mätts i skruvborrhålen och låg vid undersökningstillfället mellan 1,5-2,2 m djup under befintlig markyta i de tre punkter som grundvatten kunde konstateras. Grundvattenytan fluktuerar under året beroende på årstid och nederbördsmängd och påverkas lokalt av topografiska-, vegetations- och jordlagerförhållanden. Utifrån utförda undersökningar bedöms den övre grundvattenytan normalt ligga minst 2 m djup under befintlig markyta eller i nivå med bergytan där jorddjupet till berg är mindre än 2 m i området 3.4. Markföroreningar En miljöinventering enligt MIFO fas 1 har utförts för fastigheten, upprättat av Orbicon. Området användes som jordbruksmark fram till 1946, därefter som betesmark. De befintliga hus som finns inom området uppfördes omkring 1964 och har sedan dess endast varit bostadsområde. Inga tidigare miljöstörande verksamheter har således identifierats. Eftersom bostadsområdet byggdes 1964 finns misstankar om att tjärasfalt finns inom området, vilket kan ha förorenat bärlagret under asfalten. Även fyllnadsmaterialet som har använts vid uppförandet av bostadsområdet är en potentiell risk, då dessa ofta innehåller förhöjda halter av tungmetaller, PAH, petroleumämnen och PCB Miljökvalitetsnormer (MKN) Statusklassning enligt VISS (Vatteninformationssystem i Sverige) för Mölndalsån Kålleredsbäckens inflöde till Liseberg: Ekologisk status Ekologisk status är God ekologisk status med tidsundantag fram till Motivering: Atkins Dagvattenutredning Version december 2017 uppdragsnr
12 Delbanco 1, Mölndals stad Dagvattenutredning Vattenförekomsten har sämre än god ekologisk status och en orsak till detta är att här finns en fysisk påverkan som orsakats av människan. Dammar och andra hinder kan hindra fiskar och andra vattenlevande djur att vandra i vattensystemet. Djur och växter kan sakna naturliga livsmiljöer i strandzonen på grund av exempelvis strandskoning och uppodlad mark. Problemet kan åtgärdas med att vattendraget eller sjön återställs i ett mer naturligt tillstånd. Skälet till tidsundantaget är orimliga kostnader på grund av att den administrativa kapaciteten är otillräcklig eftersom tillsyns- och omprövningsprocesser är tids- och resurskrävande. Kemisk ytvattenstatus Kemisk ytvattenstatus är God kemisk ytvattenstatus, men med undantag för kvicksilver och kvicksilverföreningar samt för bromerade difenyleter som har statusen Uppnår ej god kemisk ytvattenstatus. Motivering till undantagen: Ett undantag i form av mindre strängt krav har satts för kvicksilver (Hg), i enlighet med bilaga 6 till Havs- och vattenmyndighetens föreskrifter (HVMFS 2013:19) om statusklassificering och miljökvalitetsnormer avseende ytvattenstatus. Halterna av kvicksilver bedöms överskrida gränsvärdet i fisk i samtliga vattenförekomster (se referens från SLU i referensbiblioteket i VISS: eller IVLs biotadatabas: 51273). Skälet för undantag är att det bedöms vara tekniskt omöjligt att sänka halterna av kvicksilver till de nivåer som motsvarar god kemisk ytvattenstatus. Den största påverkan av kvicksilver består av atmosfärisk deposition vars ursprung är långväga, globala atmosfäriska utsläpp från tung industri och förbränning av stenkol. I Sverige har en stor mängd av det nedfallande atmosfäriska kvicksilvret under lång tid ackumulerats skogsmarkens humuslager, varifrån det kontinuerligt sker ett läckage till ytvattnet med påföljande ackumulering i vattenlevande organismer och fisk. Problemet bedöms ha en sådan omfattning och karaktär att det i dagsläget saknas tekniska förutsättningar att åtgärda det. De nuvarande halterna av kvicksilver (december 2015) får dock inte öka. Ett undantag i form av mindre strängt krav har satts för bromerade difenyletrar (kongenerna 28, 47, 99, 100, 153 och 154), även kallade polybromerade difenylterar (PBDE), i enlighet med bilaga 6 till Havs- och vattenmyndighetens föreskrifter (HVMFS 2013:19) om statusklassificering och miljökvalitetsnormer avseende ytvattenstatus. Halterna av PBDE bedöms överskrida gränsvärdet i fisk i samtliga vattenförekomster (se referenser från NRM i referensbiblioteket i VISS: och 53315). Skälet för undantag är att det bedöms vara tekniskt omöjligt att sänka halterna av PBDE till de nivåer som motsvarar god kemisk ytvattenstatus. Problemet beror främst på påverkan från långväga luftburna föroreningar och bedöms ha en sådan omfattning och karaktär att det i dagsläget saknas tekniska förutsättningar att åtgärda det. De nuvarande halterna av PBDE (december 2015) får dock inte öka Befintligt dagvatten- och avledningssystem Inget underlagsmaterial eller information om befintliga dagvatten- och avledningssystem inom fastigheten Delbanco 1 har tillhandahållits för denna utredning. För allmän platsmark finns befintligt dagvatten och avledningssystem redovisat på bilaga Framtida förhållanden Inom fastigheten planeras två nya 5-våningshus byggas, med 54 lägenheter i varje hus. Parkeringen i södra delen ska överdäckas och totalt innefatta 88 parkeringsplatser. Med de nya bostadshusen kommer andel hårdgjord yta inom fastigheten att öka jämfört med befintlig situation. Placering av flerbostadshusen kan ses på bilaga 1 och 2, där de även markerats med bokstäver för att skilja dem åt. Avrinningsförhållandena kommer även att förändras, då de nya byggnaderna kommer skära av vattnets naturliga väg, bland annat ner mot villaområdet vid Kryssgatan. Atkins Dagvattenutredning Version december 2017 uppdragsnr
13 Delbanco 1, Mölndals stad Dagvattenutredning 5. Översiktlig dimensionering av dagvattenhantering 5.1. Dimensioneringsförutsättningar Allmänna förutsättningar För att ta hänsyn till framtida klimatförändringar och ökade nederbördsmängder ska en klimatfaktor användas för samtliga beräkningar för dimensionering av dagvatten. Denna bör enligt P110 ligga på minst 1,25 för kortvariga regn, vilket innebär att dimensionerande regn förväntas öka med minst 25%. I utredningen och dess bilagor anges flöden, fördröjningsvolymer, ledningsdimensioner och förslag till dagvattenhantering. Dessa ska ses som en vägledning och kontroll av platsbehov till kommande detaljprojekteringsskede Val av dimensionerande regn Val av dimensionerande regn som ska gälla för planområdet har tagits fram med stöd av Svenskt Vatten P110. Planområdet klassificeras som gles bostadsbebyggelse enligt P110, vilket ger en återkomsttid på 10 år. Varaktigheten väljs till 10 min. Det dimensionerande regnet ska gälla för planområdets samtliga dagvattenledningar, rännor och övriga dagvattenanläggningar med en avledande funktion Val av fördröjningskriterier Mölndals stads krav är att 20 mm nederbörd per hårdgjord m 2 ska kunna fördröjas, vilket innebär att det för varje 100 m 2 hårdgjord yta ska fördröjas 2 m 3 dagvatten Dagvattenklassificering En klassificering av dagvattnets påverkan för olika typer av bebyggelseområden har tagits fram av Mölndals Stad, se tabell 1. Markanvändningen för planerad exploatering, de tillkommande flerbostadshusen inom Delbanco 1, medför att utredning krävs och att föroreningsberäkningar erfordras. Tabell 1. Klassificering av dagvatten (Mölndals stad) Markanvändning Centrumbebyggelse inkl. lokalgator Småhusområden och glesa grupphusområden mindre än 50 personer/ha Täta grupphusområden, flerbostadshus, kontors och handelsområden fler än 50 personer/ha Industriområden Krav Utredning krävs Inget reningskrav men lösningar som medger rening förordas Utredning krävs Utredning krävs, reningskrav beror på verksamhet Atkins Dagvattenutredning Version december 2017 uppdragsnr
14 Delbanco 1, Mölndals stad Dagvattenutredning Parker och naturmark Trafikleder <2000 fordon/dygn, parkeringsytor med stor omsättning Trafikleder >2000 fordon/dygn Parkeringsytor med >30 platser Inget reningskrav Utredning krävs Utredning krävs Behandling krävs Riktvärden för dagvatten i utsläppspunkten Målvärden för dagvatten i utsläppspunkten har tagits fram av Miljöförvaltningen i Göteborgs stad och tillämpas av Mölndals stad, tabell 2. Tabell 2. Målvärden för dagvatten i utsläppspunkt (Mölndals stad). Ämne/parameter Arsenik (As) Krom (Cr) Kadmium (Cd) Bly (Pb) Koppar (Cu) Zink (Zn) Nickel (Ni) Kvicksilver (Hg) PCB TBT Oljeindex Bens(a)pyren MTBE Bensen Riktvärde i utsläppspunkt 15 μg/l 15 μg/l 0,4 μg/l 14 μg/l 10 μg/l 30 μg/l 40 μg/l 0,05 μg/l 0,014 μg/l 0,001 μg/l 1000 μg/l 0,05 μg/l 500 μg/l 10 μg/l ph 6-9 Totalfosfor Totalkväve 50 μg/l 1250 μg/l Atkins Dagvattenutredning Version december 2017 uppdragsnr
15 Delbanco 1, Mölndals stad Dagvattenutredning TOC Suspenderat material 12 mg/l 25 mg/l Partiklar Krav på minst 90 % avskiljning av partiklar > 0,1 mm om partiklarna kommer från tvättprocesser utomhus eller motsvarande Flöde I utsläppspunkt i recipient får utsläppsmängden, som momentanvärde, vara högst 1/10 av recipientens momentanflöde 5.2. Översiktlig dimensionering Översiktlig dimensionering av förväntat dagvattenflöde För att studera vilken effekt de tillkommande byggnaderna inom området kommer att ha på dagvattenflödet har beräkningar av förväntat dagvattenflöde utförts. Markanvändningen i nuläget har tolkats via flygfoton samt grundkartor från Mölndals Stad. Vid beräkningar av dimensionerande flöde före och efter exploatering har rationella metoden använts enligt Svenskt Vatten P110. Använda avrinningskoefficienter kan ses i tabell 3. Beräkning av dimensionerande flöden enligt rationella metoden Qdim=A * ϕ * i * kf Där: Qdim A = dimensionerade flöde, l/s = avrinningsområde, ha ϕ = avrinningskoefficient enligt tabell 3 i = dimensionerande nederbördsintensitet, l/s x ha med hänsyn till rinntid kf = klimatfaktor (Vald till 25% = 1,25) Tabell 3. Avrinningskoefficienter för aktuella ytor inom det undersökta området. Typ av yta Avrinningskoefficient, ϕ Tak 0,9 Gräsyta 0,1 Gång och cykelväg 0,85 Atkins Dagvattenutredning Version december 2017 uppdragsnr
16 Delbanco 1, Mölndals stad Dagvattenutredning Skogsmark 0,1 Parkering 0,85 Beräkning av dimensionerande flöde före och efter exploateringen framgår av sammanställningen i nedanstående tabell 4. Ytindelning med beskaffenhet för respektive avrinningsområde framgår av tabell 5 och 6. Samtliga dimensionerande flöden är beräknade inklusive en klimatfaktor på 25%. Tabell 4. Dimensionerande flöde uppdelat efter möjlighet till fördröjnings- och reningsplats. Avrinningsområde Dimensionerande flöde före tillbyggnad (l/s) Dimensionerande flöde efter tillbyggnad (l/s) Differens (l/s) Avrinningsområde 1 75,3 81,2 +5,9 Avrinningsområde 3, 4, 5 Parkeringsyta och parkeringsdäck 67,4 79, ,7 31,7 0 SUMMA 173,6 192,3 +17, Översiktlig dimensionering av förväntat fördröjningsbehov En sammanställning av fördröjningsbehovet inom fastigheten har gjorts och beräknats utifrån både P110 samt Mölndals stads krav på fördröjning av 20 mm regn per kvadratmeter, se tabell 5. En klimatfaktor på 1,25 har använts vid beräkningarna. Angivna delavrinningsområden framgår av bilaga 1 och dess ytindelning med beskaffenhet enligt tabell 6 och 7. Atkins Dagvattenutredning Version december 2017 uppdragsnr
17 Delbanco 1, Mölndals stad Dagvattenutredning Tabell 5. Beräknad erforderlig fördröjningsvolym beräknad utifrån P110 (2016) samt Mölndals stads krav om fördröjning av 20 mm/m 2 hårdgjord yta. Avrinningsområde Erf. fördröjningsvolym beräknad utifrån P110 (m 3 ) Erf. fördröjningsvolym beräknad utifrån fördröjning av 20 mm regn (m 3 ) Differens (m3) Avrinningsområde Avrinningsområde 3, 4, 5 Parkeringsyta- och däck SUMMA Inom fastigheten beräknas det totala fördröjningsbehovet till cirka 122 m 3 enligt ovanstående sammanställning, då fördröjningsbehovet beräknats utifrån P110. Då det totala fördröjningsbehovet beräknas utifrån fördröjning av 20 mm regn per kvadratmeter hårdgjord yta blir den totala volymen istället 148 m 3. Den större volymen, 148 m 3, blir den dimensionerande volymen för fördröjning inom fastigheten. Eftersom möjligheterna till infiltration inom området varierar betydligt enligt de översiktligt gjorda geotekniska undersökningarna har ingen hänsyn tagits till den infiltrerande förmågan vid beräkning av fördröjningsvolymerna Översiktlig beräkning av förväntade föroreningskoncentrationer Föroreningsberäkningarna baseras på uppmätta ytor för respektive avrinningsområde 1, 3, 4 samt 5, uppskattning av befintlig markanvändning och framtida markanvändning. Följande kategorier av markanvändning har använts i beräkningarna för att överensstämma med de markanvändningskategorier som används i StormTac, se tabell 5och 6. Tabell 6. Areal av olika avrinningsytor innan tillbyggnad av flerbostadshus. Avrinningsområde Totalt (ha) Takyta (bostadshus) 0,0754 0,0984 0,1738 Gräsyta 0,0436 0,0653 0,0790 0,0071 0,1950 Gång- och cykelväg 0,1290 0,1369 0,2659 Skogsmark 0,2199 0,0412 0,2906 Parkering 0,0892 0,0610 0,0495 0,0203 0,2200 SUMMA 0,3667 0,5815 0,1697 0,0274 1,1453 Atkins Dagvattenutredning Version december 2017 uppdragsnr
18 Delbanco 1, Mölndals stad Dagvattenutredning Tabell 7. Areal av olika avrinningsytor efter tillbyggnad av flerbostadshus. Avrinningsområde Totalt (ha) Flerfamiljshus (takyta) 0,1173 0,1235 0,0271 0,2679 Gräsyta 0,0436 0,0653 0,0790 0,0071 0,1950 Gång- och cykelväg 0,1166 0,1369 0,2535 Skogsmark 0,1948 0,0141 0,2089 Parkering 0,0892 0,061 0,0495 0,0203 0,2200 SUMMA 0,3667 0,5815 0,1697 0,0274 1,1453 Dagvatten- och recipientmodellen StormTac WEB (v ) har använts för att beräkna föroreningsbelastning från delavrinningsområdena inom fastigheten. Modellens schablonvärden, som används för att beräkna föroreningskoncentrationer, bygger på ett stort antal studier för olika typer av markanvändning där flödesproportionella föroreningsmätningar genomförts. Modellen baserar sina beräkningar på historiska mätningar, vilket medför en del osäkerheter. Osäkerheterna är bl.a. kopplat till valet av markanvändning, samt vilka och hur många referensmätningar som ligger till grund för schablonhalterna. Föroreningsberäkningar har genomförts för befintlig markanvändning, framtida markanvändning utan rening och framtida markanvändning med rening. Nederbördsdata för Göteborg (834 mm/år) har använts som indata i modellen för att beräkna halter och mängder föroreningar. De beräknande föroreningskoncentrationerna jämförs med Mölndals stads föreslagna målvärden för dagvatten. Koncentrationer och mängder har beräknats för de ämnen som Mölndals stads har föreslagit målvärden för, med undantag för MTBE. I StormTac saknas underlagsdata för MTBE och därför har föroreningskoncentrationen för detta ämne inte beräknats. Som reningsmetod i beräkningarna för områdena har dagvattenkasetter, makadammagasin och oljeavskiljare föreslagits. Beräkning av föroreningskoncentrationer (µg/l) för befintlig markanvändning, framtida markanvändning utan rening och framtida markanvändning med rening har utförts enligt tabell 8 för respektive avrinningsområde 1,3, 4, och 5. Överskridande av Mölndals Stads målvärde är markerat med grått i resultattabellen. Framtida markanvändning med rening representeras utifrån vilken reningsanläggning dagvattnet leds till. Dagvattnet från avrinningsområde 1 leds till dagvattenkasetter vid en plats, det samlade dagvattnet från avrinningsområde 3, 4 samt 5 med undantag av den södra parkeringsytan leds till dagvattenkasetter vi en annan plats. Dagvattnet från den södra parkeringsytan leds till en oljeavskiljare följt av ett makadammagasin. Föreslagen placering av reningsanläggningarna kan ses i bilaga 2. Atkins Dagvattenutredning Version december 2017 uppdragsnr
19 Delbanco 1, Mölndals stad Dagvattenutredning Tabell 8. Beräknad föroreningsbelastning från de olika delavrinningsområdena vid befintlig och framtida markanvändning samt framtida markanvändning med föreslagen rening. Inom respektive delavrinningsområde ger den föreslagna dagvattenhanteringen till stor del goda reningseffekter. Halten av suspenderat material överskrider målvärdet något från avrinningsområde 1 och halten av zink och PCB går marginellt över målvärdena för den södra parkeringsytan. En mer översiktlig bild över föroreningsbelastningen för hela området kan utläsas ur tabell 9 och 10. Överskridande av Mölndals Stads målvärde i tabell 9 är markerat med grått. Halter över befintlig nivå i tabell 10 är markerat med grått. Tabell 9. Beräknad total föroreningsbelastning (µg/l) vid befintlig och framtida markanvändning samt framtida markanvändning med föreslagen rening. Atkins Dagvattenutredning Version december 2017 uppdragsnr

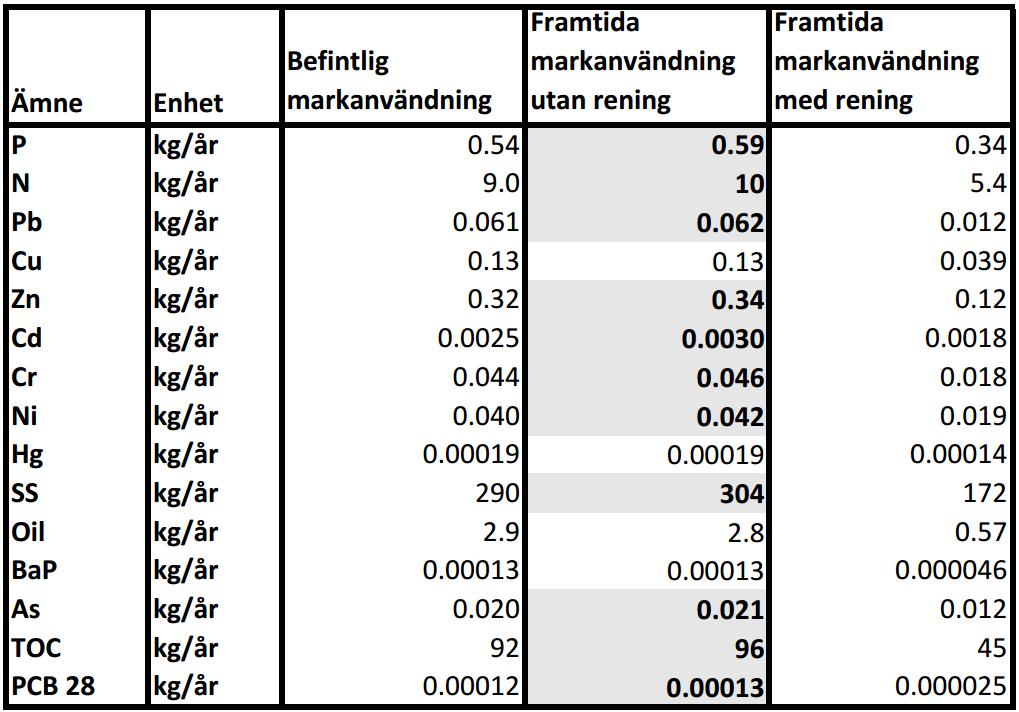

20 Delbanco 1, Mölndals stad Dagvattenutredning Tabell 10. Beräknad total föroreningsbelastning (kg/år) vid befintlig och framtida markanvändning samt framtida markanvändning med föreslagen rening. Resultaten från beräkningarna visar att förslagen för reningen av dagvatten leder till en situation där Mölndals stads målvärden för dagvatten uppfylls för alla beräknade föroreningar. Det samma gäller den totala årliga belastningen på recipienten, vilket minskar alla parametrar. Det är dock viktigt att påpeka att beräkningarna har utförts med inställningen att rengöring av dagvattenkasetterna sker ofta, då det finns en risk att de inte upprätthåller sin funktion utan regelbundet underhåll. 6. Förslag till dagvattenhantering 6.1. Allmänt dagvattenhantering Utformningen av hållbar dagvattenhantering omfattar många olika typer av åtgärder. Den kännetecknas av en trög avrinning, infiltration så långt som möjligt, stor flödeskapacitet för extremsituationer via öppna dagvattenlösningar samt en höjdsättning som skyddar bebyggelsen från översvämningar (Svenskt Vatten P110, 2016) Allmänt dagvattenhantering Nedan redovisas ett förslag till upplägg på dagvattenhantering för kvartersmark samt för allmän platsmark med olika steg för hantering och avledning till recipienten Mölndalsån, se figur 4. Privat mark handhas framförallt av privata aktörer och för allmän platsmark är Mölndals stad huvudman. Figur 4. Illustration av olika steg av dagvattenhantering. Atkins Dagvattenutredning Version december 2017 uppdragsnr
21 Delbanco 1, Mölndals stad Dagvattenutredning Fastighetens dagvattenledningar ska anslutas till det kommunala dagvattennätet. Förbindelsepunktens läge presenteras i bilaga 2. Kvarteret ansvarar för sin dagvattenhantering inom kvartersmark och Mölndals Stad ansvarar för dagvattenhanteringen inom gatumark och allmän platsmark Dagvattenhantering när systemen är överbelastade För att säkerställa dagvattenhanteringen även vid förhållanden som överstiger de dimensionerade systemens kapacitet krävs det att höjdsättningen inom planområdet medger en säker ytavledning till kommunalt dagvattennät och till recipienten, d.v.s. att sekundära rinnvägar säkras upp inom planområdet. Det är viktigt att undvika att instängda områden uppstår som hindrar ytavledning. Från avrinningsområde 1 sluttar marken naturligt åt sydväst, dit avrinning sker idag. Från avrinningsområde 3 sker ytavrinning till stor del mot Kryssgatan, dit även avrinningsområde 4 och 5 borde ledas. Ett problemområde kan ses på norra sidan av nytt flerbostadshus B, där den naturliga avrinningen skärs av och det finns risk för skador på huset om inte höjdsättningen justeras för att undvika skador, se bilaga Förslag till metoder för att fördröja och rena dagvatten Förslag till metoder för att fördröja och rena dagvatten inom kvartersmark har tagits fram och finns redovisade i bilaga 2. Metoderna är framtagna utifrån de grundkrav som ställts i denna utredning, givna förutsättningar samt utifrån den i dagsläget kända och planerade markanvändningen. Huvudsyftet med de föreslagna metoderna är att ha god kontroll på dagvattenavrinningen inom och ifrån området, uppnå flödesutjämning och att få en avskiljning av eventuella föroreningar innan flödet når recipienten Mölndalsån. Bräddning av dagvattensystemen ska kunna ske kontrollerat på markytan. De framtagna metoderna och systemprinciperna ska ligga till grund för vidare detaljprojektering. En kombination av olika metoder kommer att bli aktuell. Vid val av metoder i detaljprojekteringskedet ska valet ske med fördröjningsbehov och reningsbehov som utgångspunkt för att uppfylla de ställda kraven. Tabell 11. Erforderlig fördröjningsvolym för befintlig och framtida markanvändning, beräknade utifrån två sätt. Som kan utläsas ur tabell 11 ökar flödet från alla avrinningsområden efter tillkomsten av de nya flerbostadshusen, med undantag för parkeringsytan i södra delen av fastigheten som är lika stor efter tillbyggnad av parkeringsdäck som innan. Atkins Dagvattenutredning Version december 2017 uppdragsnr
22 Delbanco 1, Mölndals stad Dagvattenutredning Erforderlig fördröjningsvolym beräknades utifrån rekommendationer i Svenskt Vattens publikation P110 samt utifrån Mölndals stads krav på fördröjning av 20 mm regn per kvadratmeter hårdgjord yta. Eftersom fördröjningsbehovet är högre för kravet att fördröja 20 mm regn är det denna volym som används. Som kan ses i tabell 11 innebär det att erforderlig fördröjningsvolym för avrinningsområde 1 är 65 m 3, för näringsområden 3, 4 och 5 är fördröjningsvolymen 57 m 3 och för parkeringsytan med parkeringsdäck är det 26 m 3. Föreslagen placering av dessa fördröjningsvolymer kan ses i bilaga 2. Avrinningsområde 1, som det nya flerbostadshuset A tillhör, föreslås använda dagvattenkasetter för både rening och fördröjning av dagvatten. Detta inkluderar hela takytan av flerbostadshus A. Avrinningsområde 3, 4 samt 5 inkluderar det nya flerbostadshuset B men inte det planerade parkeringsdäcket eller parkeringsytan. För detta område föreslås också dagvattenkasetter för rening och fördröjning av dagvattnet. Parkeringsytan och det planerade parkeringsdäcket kommer att hysa fler än 30 parkeringsplatser vilket medför att oljeavskiljning måste ske. Övrig rening föreslås ske i makadammagasin. Tabell 12. Fördröjnings- och reningslösningar för avrinningsområdena inom fastigheten. Avrinningsområde Avrinningsområde 1 Avrinningsområde 3, 4, 5 Parkeringsyta- och däck Fördröjnings- och reningslösning Dagvattenkasetter Dagvattenkasetter Oljeavskiljare klass 1 samt makadammagasin 6.3. Påverkan av miljökvalitetsnormer med föreslagen markanvändning De beräkningar som utförts visar på en marginell höjning av koncentrationerna av några föroreningar, men även marginell sänkning av andra, då framtida markanvändning jämförs mot befintlig. Den totala mängden förorening ökar även för alla parametrar förutom oljeförorening som minskar marginellt. Om föreslagen rening genomförs kommer en minskning ske av alla halter av föroreningar jämfört med befintlig situation, både till koncentration i utsläppspunkt och mängd per år.. Mölndalsån räknas som ett vattendrag med god kemisk ytvattenstatus, med undantag för kvicksilverföreningar och bromerade difenyleter. Då halten kvicksilver från området kommer minska marginellt bidrar de föreslagna reningsmetoderna till en bättre kemisk ytvattenkvalitet än befintlig situation. 7. Fortsatt arbete Denna utredning är en första genomlysning avseende dagvattenhanteringen. De dagvattenåtgärder som slutligen väljs ska detaljprojekteras inför anläggandet. Bevakning av de ställda kraven i denna utredning bör ske så att de inarbetas i den kommande detaljprojekteringen. Tillse att även om att dagvattenfrågorna och dess hantering får en röd tråd genom utbyggnadstiden och ses i ett större sammanhang. Atkins Dagvattenutredning Version december 2017 uppdragsnr
23 Delbanco 1, Mölndals stad Dagvattenutredning Säkra upp de ytliga avrinningsvägarna (sekundära rinnvägarna) inom området så att de fungerar även under framtida entreprenad. Atkins Dagvattenutredning Version december 2017 uppdragsnr
24 Atkins Sverige AB Hvitfeldtsgatan GÖTEBORG Tel: Fax:
25 Atkins Sverige AB Hvitfeldtsgatan GÖTEBORG Tel: Fax:
26 Bilaga 3 Beräkningar från StormTac WEB v17.4.1
27 Filnamn: - A1 Område 1 Resultatrapport StormTac Web I denna resultatrapport redovisas in- och utdata (resultat) från simulering med StormTac Web. 1. Avrinning 1.1 Indata Nederbörd 830 mm/år Avrinningsområde A 0.37 ha Rinnsträcka s 100 m Återkomsttid N 10 år Klimatfaktor f c 1.25 Delavrinningsområde Vol.avr.koeff. Avr.koeff. Dagvatten Grundvatten Utredn. omr. (dim. flöde) ha ha ha Parkering Skogsmark Takyta Gång & cykelväg Gräsyta Totalt Reducerat avrinningsområde Utdata Basflöde, årsmedel Q b l/s Dagvattenflöde, årsmedel Q r l/s Tot. avrinning, årsmedel Q tot l/s Basflöde, årsmedel Q b 340 m 3 /år Dagvattenflöde, årsmedel Q r 2200 m 3 /år Tot. avrinning, årsmedel Q tot 2500 m 3 /år Medelavrinning Q m 0.75 l/s Dim. flöde Q dim 71 l/s Dim. varaktighet vid Q dim tr 10 min Rinnhastighet v 1.0 m/s 1/11
28 Filnamn: - A1 Område 1 2. Transport och flödesutjämning 2.1 Indata Dagvattenledning Lutning Material Plast (PE, PVC) Flödesutjämning Maximalt utflöde Q out2 200 l/s Magasinfyllning, andel av porer 1 Reducerad flödesfaktor f Qred 0.67 Klimatfaktor 1.00 Reducerad infiltrationsområde 1 Exfiltrationshastighet 0 mm/h Anläggningens längd 0 m Anläggningens bredd 0 m Anläggningens djup 0 m 2.2 Utdata Dagvattenledning Ledningsdimension 276 mm Ledningskapacitet Q cap 79 l/s Flödesutjämning Erfoderlig anläggningsvolym V d 14 m 3 Utformad anläggningsvolym 0 m 3 Exfiltrationsutflöde 0 l/s Dim. varaktighet vid dim. V d t r 10 min 2/11
29 Filnamn: - A1 Område 1 3. Föroreningstransport 3.1 Indata - Årligt basflöde och dagvattenflöde enligt 1. Avrinning. - Schablonhalter för basflöde resp. dagvattenflöde enligt uppdaterade tabeller på Markanvändning Faktor* Parkering 5.0 Skogsmark 5.0 Takyta 5.0 Gång & cykelväg 5.0 Gräsyta 5.0 * Vägar: faktor = trafikintensitet = Enhet: x 1000 fordon/dygn. Annan markanvändning: faktor = 5 (1-10. Enhet: -. Basflödeshalt (ug/l) per markanvändning Markanvändning P N Pb Cu Zn Cd Cr Ni Hg SS Parkering Skogsmark Takyta Gång & cykelväg Gräsyta Markanvändning Oil BaP As TOC PCB 28 Parkering Skogsmark Takyta Gång & cykelväg Gräsyta /11
30 Filnamn: - A1 Område 1 Dagvattenhalt (ug/l) per markanvändning Markanvändning P N Pb Cu Zn Cd Cr Ni Hg SS Parkering SD nd nd Skogsmark SD nd Takyta SD nd nd nd Gång & cykelväg SD nd nd nd nd nd nd nd nd nd nd Gräsyta SD nd nd nd nd nd nd nd nd nd nd Markanvändning Oil BaP As TOC PCB 28 Parkering SD 290 nd nd nd nd Skogsmark SD 500 nd nd nd nd Takyta SD nd 75 nd nd nd Gång & cykelväg SD nd nd nd nd nd Gräsyta SD nd nd nd nd nd Klassificering av osäkerhet Hög säkerhet Medel säkerhet Låg säkerhet 4/11
31 Filnamn: - A1 Område Utdata Basflödeshalt (ug/l) utan rening P N Pb Cu Zn Cd Cr Ni Hg SS Oil BaP As TOC PCB Dagvattenhalt (ug/l) utan rening P N Pb Cu Zn Cd Cr Ni Hg SS Oil BaP As TOC PCB Basflödesmängd (kg/år) utan rening P N Pb Cu Zn Cd Cr Ni Hg SS Oil BaP As TOC PCB Dagvattenmängd (kg/år) utan rening P N Pb Cu Zn Cd Cr Ni Hg SS Oil BaP As TOC PCB /11
32 Filnamn: - A1 Område 1 Föroreningshalter (dagvatten+basflöde) utan rening Föroreningshalter (ug/l). Jämförelse mot riktvärde där gråmarkerade celler visar överskridelse av riktvärde P N Pb Cu Zn Cd Cr Ni Hg SS Oil BaP As TOC PCB 28 ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l Beräkning C Riktvärde C cr,sw Föroreningsmängder (dagvatten+basflöde) utan rening P N Pb Cu Zn Cd Cr Ni Hg SS Oil BaP As TOC PCB 28 kg/år kg/år kg/år kg/år kg/år kg/år kg/år kg/år kg/år kg/år kg/år kg/år kg/år kg/år kg/år Föroreningsmängder kg/ha/år (dagvatten+basflöde) utan rening P N Pb Cu Zn Cd Cr Ni Hg SS Oil BaP As TOC PCB 28 kg/ha/år kg/ha/år kg/ha/år kg/ha/år kg/ha/år kg/ha/år kg/ha/år kg/ha/år kg/ha/år kg/ha/år kg/ha/år kg/ha/år kg/ha/år kg/ha/år kg/ha/år /11
33 Filnamn: - A1 Område 1 Föroreningshalter (ug/l) per markanvändning med dagvatten+basflöde utan rening Markanvändning P N Pb Cu Zn Cd Cr Ni Hg SS Parkering Skogsmark Takyta Gång & cykelväg Gräsyta Markanvändning Oil BaP As TOC PCB 28 Parkering Skogsmark Takyta Gång & cykelväg Gräsyta Föroreningsmängder (kg/år) per markanvändning med dagvatten+basflöde utan rening Markanvändning P N Pb Cu Zn Cd Cr Ni Hg SS Parkering Skogsmark Takyta Gång & cykelväg Gräsyta Markanvändning Oil BaP As TOC PCB 28 Parkering Skogsmark Takyta Gång & cykelväg Gräsyta /11
34 Filnamn: - A1 Område 1 Basflödesbelastning (kg/år) per markanvändning utan rening Markanvändning P N Pb Cu Zn Cd Cr Ni Hg SS Parkering Skogsmark Takyta Gång & cykelväg Gräsyta Markanvändning Oil BaP As TOC PCB 28 Parkering Skogsmark Takyta Gång & cykelväg Gräsyta Dagvattenbelastning (kg/år) per markanvändning utan rening Markanvändning P N Pb Cu Zn Cd Cr Ni Hg SS Parkering Skogsmark Takyta Gång & cykelväg Gräsyta Markanvändning Oil BaP As TOC PCB 28 Parkering Skogsmark Takyta Gång & cykelväg Gräsyta /11
35 Filnamn: - A1 Område 1 5. Recipient 5.1 Indata Avrinningsområde Ytvatten Grundvatten ha ha Villaområde Radhusområde Flerfamiljshusområde Skogsmark Ängsmark Våtmark Totalt exkl. recipient Totalt inkl. recipient Recipient Typ av recipient Sjö / havsvik Recipientens vattenyta A rec ha Recipientens vattenvolym V rec m Utdata Föroreningshalter i recipient Föroreningshalter (ug/l). Jämförelse mot riktvärde där gråmarkerade celler visar överskridelse av riktvärde P N Pb Cu Zn Cd Cr Ni ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l Beräkning/mätdata C rec Halt efter rening C rec,after Riktvärde C cr,rec Hg SS Oil BaP As TOC PCB 28 ug/l ug/l ug/l ug/l ug/l ug/l ug/l Beräkning/mätdata C rec Halt efter rening C rec,after Riktvärde C cr,rec /11
36 Filnamn: - A1 Område 1 Föroreningsmängder till recipient P N Pb Cu Zn Cd Cr Ni kg/år kg/år kg/år kg/år kg/år kg/år kg/år kg/år Total belastning L in Acceptabel belastning L acc Reningsbehov L Avskiljd mängd L Återstående reningsbehov L Hg SS Oil BaP As TOC PCB 28 kg/år kg/år kg/år kg/år kg/år kg/år kg/år Total belastning L in Acceptabel belastning L acc nd nd nd Reningsbehov L nd nd nd Avskiljd mängd L Återstående reningsbehov L2 nd nd nd 10/11
37 Powered by TCPDF ( StormTac Web v Filnamn: - A1 Område 1 Massbalans P N Pb Cu Zn Cd Cr Ni kg/år kg/år kg/år kg/år kg/år kg/år kg/år kg/år Belastning dagvatten L Belastning atmosfärisk deposition L a Belastning basflöde L b Belastning utflöde från recipienten Punktflöde från tex. andra sjöar, industriella utsläpp etc. Nettobelastning till (+) / från (-) sedimenten L out L point L netsed Hg SS Oil BaP As TOC PCB 28 kg/år kg/år kg/år kg/år kg/år kg/år kg/år Belastning dagvatten L Belastning atmosfärisk deposition L a Belastning basflöde L b Belastning utflöde från recipienten Punktflöde från tex. andra sjöar, industriella utsläpp etc. Nettobelastning till (+) / från (-) sedimenten L out L point L netsed Vattenbalans Utflöde från recipient Q out m 3 /år Totalt inflöde till recipient Q in m 3 /år Dagvattenflöde Q m 3 /år Basflöde Q b m 3 /år Atmosfärisk flöde Q a m 3 /år Avdunstning från recipienten Q e m 3 /år Punktflöde från tex. andra sjöar, industriella belastningar etc. Q point 0 m 3 /år (Volym) avrinningskoefficient för beräkning av årligt flöde och föroreningsbelastning /11
38 Filnamn: - A3 Område 3 Resultatrapport StormTac Web I denna resultatrapport redovisas in- och utdata (resultat) från simulering med StormTac Web. 1. Avrinning 1.1 Indata Nederbörd 830 mm/år Avrinningsområde A 0.58 ha Rinnsträcka s 100 m Återkomsttid N 10 år Klimatfaktor f c 1.25 Delavrinningsområde Vol.avr.koeff. Avr.koeff. Dagvatten Grundvatten Utredn. omr. (dim. flöde) ha ha ha Parkering Skogsmark Takyta Gång & cykelväg Gräsyta Totalt Reducerat avrinningsområde Utdata Basflöde, årsmedel Q b l/s Dagvattenflöde, årsmedel Q r l/s Tot. avrinning, årsmedel Q tot 0.10 l/s Basflöde, årsmedel Q b 790 m 3 /år Dagvattenflöde, årsmedel Q r 2400 m 3 /år Tot. avrinning, årsmedel Q tot 3200 m 3 /år Medelavrinning Q m 0.80 l/s Dim. flöde Q dim 75 l/s Dim. varaktighet vid Q dim tr 10 min Rinnhastighet v 1.0 m/s 1/11
39 Filnamn: - A3 Område 3 2. Transport och flödesutjämning 2.1 Indata Dagvattenledning Lutning Material Plast (PE, PVC) Flödesutjämning Maximalt utflöde Q out2 200 l/s Magasinfyllning, andel av porer 1 Reducerad flödesfaktor f Qred 0.67 Klimatfaktor 1.00 Reducerad infiltrationsområde 1 Exfiltrationshastighet 0 mm/h Anläggningens längd 0 m Anläggningens bredd 0 m Anläggningens djup 0 m 2.2 Utdata Dagvattenledning Ledningsdimension 276 mm Ledningskapacitet Q cap 79 l/s Flödesutjämning Erfoderlig anläggningsvolym V d 0 m 3 Utformad anläggningsvolym 0 m 3 Exfiltrationsutflöde 0 l/s Dim. varaktighet vid dim. V d t r 3.0 min 2/11
40 Filnamn: - A3 Område 3 3. Föroreningstransport 3.1 Indata - Årligt basflöde och dagvattenflöde enligt 1. Avrinning. - Schablonhalter för basflöde resp. dagvattenflöde enligt uppdaterade tabeller på Markanvändning Faktor* Parkering 5.0 Skogsmark 5.0 Takyta 5.0 Gång & cykelväg 5.0 Gräsyta 5.0 * Vägar: faktor = trafikintensitet = Enhet: x 1000 fordon/dygn. Annan markanvändning: faktor = 5 (1-10. Enhet: -. Basflödeshalt (ug/l) per markanvändning Markanvändning P N Pb Cu Zn Cd Cr Ni Hg SS Parkering Skogsmark Takyta Gång & cykelväg Gräsyta Markanvändning Oil BaP As TOC PCB 28 Parkering Skogsmark Takyta Gång & cykelväg Gräsyta /11
