1 Dagvattenutredning PM Kv. Banken, Solna Centrum

2 Uppdrag: Dagvattenutredning Kv. Banken Uppdragsnummer: 1493 Status: Preliminär handling Datum: Senast reviderad - Uppdragsgivare: Konsult: Uppdragsansvarig: Handläggare: Intern granskning: Rodemco Solna Centrum AB Structor Uppsala AB Anders Metzén Erika Hagström Jessica Stålheim Dragarbrunnsgatan 45, 3 tr

3 1 SAMMANFATTNING I Solna planeras en utveckling av centrumkärnan, där Kvarteret Banken är en del av den större utvecklingsplanen. I Kv. Banken planeras det för fyra flervåningshus med bostäder och tillhörande mindre innergårdar. Kvarteret kommer placeras ovanpå ett befintligt parkeringsdäck och garage. Inför antagande av detaljplan krävs en samlad plan för hur omhändertagande av områdets dagvatten ska ske på ett hållbart sätt. Structor Uppsala AB har fått i uppdrag av Rodamco Solna Centrum AB att upprätta en dagvattenutredning för Kv. Banken med syftet att beskriva hur avrinningen förändras till följd av exploateringen. Dagvattenstrategi och målsättning Dimensionering av det nya dagvattensystemet ska enligt Svenskt Vattens publikation P110 kompletteras med en klimatfaktor för att ta höjd för ökad nederbörd i samband med pågående klimatförändring. Kravet är att dagvattenflödet och utsläppet av föroreningar inte ska öka i samband med exploateringen. Fördröjning och rening måste ske inom kvartersmark innan utsläpp på kommunalt nät. Åtgärdsförslag dagvattenhantering Efter exploatering föreslås följande dagvattenhantering: Dagvatten från takytor som lutar ut från kvarteret mot Solnavägen avleds via stuprör och ansluts direkt till ledningsnätet. Dagvatten från resterande takytor samt innergård samlas upp i ett underjordiskt fördröjningsmagasin. Den erforderliga fördröjningsvolymen är 44 m 3. Inloppet till fördröjningsmagasinet bör förses med brunnsfilter eller oljeavskiljare. För att minska volymen av det underjordiska magasinet kan dagvattnet från takytorna på bostadshusen som lutar inåt fördröjas i upphöjda växtbäddar. För att fördröja dagvattnet för ett 10-årsregn med varaktighet 10 minuter behövs ungefär 10 m 2 växtbäddar för de mindre husen längs ut och 20 m 2 växtbäddar för de större husen i mitten. Växtbäddarna förses då med tät botten på grund av den befintliga underbyggnaden, och dräneringsledningar som samlar upp vattnet för anslutning till ledningsnätet. Växtbäddar ger förutom fördröjning även rening och estetiska värden. Förrådsbyggnader förses med gröna tak för viss fördröjning. Föroreningar Resultat från föroreningsberäkningar visar att föroreningsmängderna förväntas minska efter exploatering jämfört med befintlig situations nivåer för samtliga undersökta föroreningar. Detta är baserat på att ingen rening sker efter exploatering. Om växtbäddar anläggs för fördröjning av takvattnet minskar föroreningsbelastningen ytterligare. Extrema regn och översvämningsrisk I befintlig situations markanvändning och höjdsättning finns inga instängda områden som riskerar att översvämmas. Detta måste säkerhetsställas även i den planerade exploateringen. Sekundära avrinningsvägar där vattnet avleds på ytan måste skapas för att en kontrollerad översvämning kan ske vid extrema regn. På så sätt reduceras risken för skador på byggnader och infrastruktur. Dragarbrunnsgatan 45

4 INNEHÅLLSFÖRTECKNING 1 Bakgrund Krav på dagvattenhantering Områdesbeskrivning Geologi och geohydrologi Recipient Planerad exploatering Befintlig situation Befintliga VA-ledningar Flödesberäkningar befintlig situation Efter exploatering Erforderlig fördröjningsvolym Fördröjnings- och reningsåtgärder Underjordiskt magasin Växtbäddar Gröna tak Systemlösning Föroreningsberäkningar Garage Extrema regn Referenser Bilagor R R Resultatrapport StormTac Resultatrapport StormTac Förslag på omläggning av befintligt VA Ritning över samlade åtgärdsförslag Föroreningsberäkningar befintlig situation Föroreningsberäkningar efter exploatering Dragarbrunnsgatan 45, 3 tr

5 1 1 BAKGRUND Solna stad planerar att utveckla centrumkärnan både med kompletterande bebyggelse och nya trafiklösningar. Som en del av denna större utvecklingsplan ska Solnavägen ges en ny gestaltning och ett nytt område upprättas längs Solnavägen, Kvarteret Banken. Inom Kv. Banken planeras ett antal nya flervåningshus med bostäder. Structor Uppsala AB har fått i uppdrag av Rodamco Solna Centrum AB att upprätta en dagvattenutredning för Solnavägen och Kv. Banken som underlag inför kommande detaljplan. Syftet med dagvattenutredningen är att beskriva befintlig situation och de förändringar som uppstår till följd av exploateringen, samt föreslå lämplig dagvattenhantering med fördröjningsoch reningsåtgärder. 1.1 KRAV PÅ DAGVATTENHANTERING Redan år 2002 upprättade Solna stad en dagvattenstrategi med riktlinjer för hur kommunen ska arbeta med dagvattenhanteringen på ett hållbart sätt. De mål som formulerats i dagvattenstrategin för Solna stad är: - Dagvatten som avleds till recipient eller omhändertas lokalt genom infiltration ska vara så rent att det inte ger negativ påverkan på levande organismer. - Dagvatten ska tas omhand så nära källan som möjligt. - Grundvattennivåerna ska inte förändras på grund av stadens expansion. - Dagvatten ska utnyttjas som resurs vid stadens utbyggnad. Utöver de mål som finns föreskrivna i dagvattenstrategin ställs en del krav på dagvattenhanteringen i projektet, uppställda av Solna vatten. - Dagvattenflödet inte får öka efter exploatering vilket innebär att flöden som överstiger befintlig situation måste fördröjas. Solna Vatten önskar dock en ökad fördröjningsvolym i detta fall eftersom marken i området redan till stor del är hårdgjord. - Fördröjningsanläggningar inom kvartersmark ska dimensioneras för att klara ett 10-årsregn med klimatfaktor 1,25. - Gällande krav på dagvattenrening är enligt de övergripande nationella miljömålen samt gällande miljökvalitetsnormer för Ulvsundasjön. Dragarbrunnsgatan 45, 3 tr

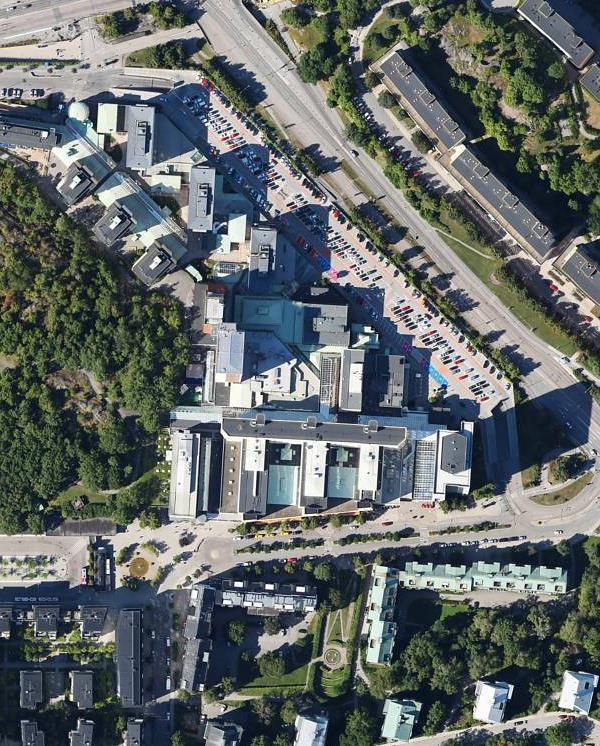

6 2 2 OMRÅDESBESKRIVNING Planområdet är ca 1,2 ha stort och beläget mitt i Solna centrum, direkt sydväst om Solnavägen. Området avgränsas söderut av befintlig centrumbebyggelse och norrut av Solnavägen. I dagsläget består området till störst del av hårdgjorda parkeringar samt centrumslingan som är en trafikerad gata närmast centrumbyggnaderna. I Figur 1 visas planområdets ungefärliga avgränsning och befintlig markanvändning. Det finns inga kända lågpunkter eller instängda områden inom planområdet. Figur 1. Omfattning av det aktuella planområdet. Den röda markeringen visar det aktuella planområdet för Kv. Banken. Flygfoto hämtat från Eniros karttjänst GEOLOGI OCH GEOHYDROLOGI Marken i området består av silt och fyllningsmassor enligt SGU:s jordartskarta, se Figur 2. Infiltrationskapaciteten i siltjordar beräknas vara låg. Möjligheten till infiltration för det aktuella planområdet är dock minimal eftersom hela området är underbyggt med parkeringsgarage. Dragarbrunnsgatan 45

7 3 Figur 2. Jordartskarta från SGU:s kartvisare. Hämtat Planområdet är markerat i svart. 2.2 RECIPIENT Dagvattnet från det aktuella området leds i dagsläget till Ulvsundasjön via ledningar och en dagvattenkulvert (Solna stad, 2002). Ulvsundasjön (vattenförekomst SE ) uppnår måttlig ekologisk status och ej god kemisk status enligt VISS klassning år 2015 (VISS, 2016). Sjöns miljöproblem är sammanfattade i tre punkter. Övergödning och syrefattiga förhållanden Miljögifter, baserat på att prioriterade ämnen såsom kvicksilver, tributyltenn (TBT) och bly m.fl. överskrider aktuella gränsvärden. Förändrade habitat genom fysisk påverkan Tidsfristen för att uppnå god ekologisk status både med avseende på övergödning och morfologiska förändringar har förlängts till 2027 på grund av orimliga kostnader samt mycket tids- och resurskrävande åtgärder. Gällande övergödning av sjöar är det utsläpp av näringsämnen såsom kväve och fosfor som är av stor betydelse, vilket bland annat kan ha ursprung i dagvatten från urbana miljöer. För att uppnå god kemisk ytvattenstatus har undantag getts i form av mindre stränga krav för kvicksilver och bromerade difenyletrar (PBDE) på grund av att det anses omöjligt att sänka dessa halter till de nivåer som motsvarar god status. För Antracen, bly och TBT har tidsfristen för att uppnå god status förlängts till 2027 eftersom påverkansbilden är mycket komplex för dessa föroreningar och det kommer ta lång tid för att sänka halterna. Dragarbrunnsgatan 45

8 4 2.3 PLANERAD EXPLOATERING I det aktuella området planeras det byggas fyra nya flervåningshus med bostäder (Figur 3). Varje hus kommer få en mindre innergård där ett antal förrådsbyggnader samt uteplatser ryms. Husen kommer byggas ovanpå befintligt parkeringsgarage (Figur 4) vilket innebär att hårdgörandegraden inte kommer förändras i någon större utsträckning. Figur 3. Situationsplan för Kv. Banken, erhållen från BAU Blå linje visar områdesgränsen. Figur 4. Vy från Solnavägen. Parkeringar ersätts med flervåningshus, den befintliga underbyggnaden kommer dock stå kvar. Bild från Eniro, hämtad Dragarbrunnsgatan 45

9 5 3 BEFINTLIG SITUATION 3.1 BEFINTLIGA VA-LEDNINGAR I dagsläget ligger Solna Vattens VA-ledningar i den befintliga gångbanan vilket innebär under planerad bebyggelse, se Figur 5. Dessa ledningar måste flyttas för att möjliggöra framtida ledningsarbeten samt dagvattenhantering för Kv. Banken. Figur 5. Befintlig dagvatten- och vattenledning under planerade byggnader. Förslagsvis flyttas de aktuella ledningarna till under planerad cykelbana. En grov skiss ledningarnas nya läge visas i Fel! Hittar inte referenskälla. men också som ritningsbilaga R Dragarbrunnsgatan 45

10 6 Figur 6. Förslag på omläggning av VA-ledningar längs Solnavägen. 3.2 FLÖDESBERÄKNINGAR BEFINTLIG SITUATION I dagsläget avvattnas planområdet direkt ut på kommunalt dagvattennät utan kända fördröjnings- och reningsåtgärder. All typ av dimensionering inom ramen för denna utredning har utgått från Svenskt Vattens publikation P110 (Svenskt Vatten, 2016). Eventuella avvikelser från P110 gällande tillämpning eller bedömning beskrivs under respektive avsnitt. Avrinningsberäkningar utfördes med rationella metoden för dagvattenflöde; Q (flöde) baseras på indata som anges i Dragarbrunnsgatan 45

11 7 Tabell 1. Områdets rinntid beräknades till 10 min. Dimensionerande regnvaraktighet bestäms utifrån områdets rinntid och är således 10 min. Dragarbrunnsgatan 45

12 8 Tabell 1. Indata för flödesberäkningar, redovisad regnintensitet för 10-årsregn baseras på data över kortvariga regn från Stockholmsregionen enligt P110. Avrinning 10-årsregn Återkomsttid 120 mån Blockregnsvaraktighet 10 min Regnintensitet 235,5 l/s ha Reducerad area avser den specifika yta som aktivt bidrar till områdets avrinning, alltså den yta där hänsyn tagits till avrinningskoefficienter, Φ. Den sammanvägda avrinningskoefficienten är ett mått på andel hårdgjord yta som aktivt bidrar till ett områdes avrinning. Resultat från flödesberäkningarna sammanställs i Tabell 2. Tabell 2. Flödesberäkningar från kvartersmarken i planområdet baserat på befintlig situations markanvändning. Yta Area [m 2 ] Φ Area Red [m 2 ] Q 10 år [l/s] Parkering , ,0 Gång- och cykelväg , ,4 Totalt , EFTER EXPLOATERING De beräkningar som gjorts för situationen efter exploatering baseras på dimensionerande regn enligt Tabell 3. I enlighet med P110 har en klimatfaktor på 1,25 inkluderats vid dimensionering av ledningssystem och fördröjningsmagasin, vilket kräver ledningssystem med ökad kapacitet och större volym. Klimatfaktorn har multiplicerats med regnintensiteten för 10-årsregn. Tabell 3. Indata för flödesberäkningar efter exploatering, redovisad regnintensitet för 10-årsregn baseras på data över kortvariga regn från Stockholmsregionen inklusive klimatfaktor på 1,25 enligt P110. Avrinning 10-årsregn Återkomsttid 120 mån Blockregnsvaraktighet 10 min Klimatfaktor 1,25 - Regnintensitet (inkl. klimatfaktor) 294,4 l/s ha Hårdgörandegraden kommer enligt aktuell situationsplan att vara ungefär densamma efter exploatering men eftersom en klimatfaktor inkluderas för beräkningarna efter exploatering kommer dagvattenflödet därmed öka något. De nya takytorna med något högre avrinningskoefficient bidrar också till ett något högre flöde. Dagvattenflödet för ett 10-årsregn med varaktighet 10 min, utan hänsyn till fördröjning, redovisas i Tabell 4. För att inte överskrida befintlig situation måste motsvarande ökning fördröjas inom planområdet. Dragarbrunnsgatan 45

13 9 Tabell 4. Flödesberäkningar från planområdets kvartersmark efter exploatering. Yta Area [m 2 ] Φ Area Red [m 2 ] Q 10 år [l/s] Takyta bostadshus , ,3 Takyta förråd 719 0, ,0 Gång- och cykelväg , ,5 Totalt , ERFORDERLIG FÖRDRÖJNINGSVOLYM För att uppfylla Solna stads krav får inte dagvattenflödet som släpps ut på kommunalt nät öka i samband med exploateringen, vilket innebär att maximala utflödet inte får överstiga 132 l/s (utflöde enligt befintlig situation). Dagvattenledningen längs Solnavägen som magasinen ska ansluta till har en dimension på 800 mm vilket ger en flödeskapacitet på över 1000 l/s. Beräkning av den erforderliga fördröjningsvolymen baserats på fördröjning av ett 10-årsregn med varaktighet 10 min. Den erforderliga fördröjningsvolymen uppnås då till 44 m 3 för hela detaljplaneområdet. 4.2 FÖRDRÖJNINGS- OCH RENINGSÅTGÄRDER Samtliga åtgärdsförslag i detta PM förutsätter att detaljprojektering av planområdets dagvattenhantering sker i kommande skeden av exploateringsprocessen. Eventuella förändringar i höjdsättning, lokalisering av hus och infrastruktur samt förändrad markanvändning etc. kan påverka genomförbarheten i föreslagna åtgärder. Möjligheten för fördröjning och rening är mycket begränsad inom området på grund av platsbrist. I följande kapitel ges olika förslag på fördröjnings- och reningsåtgärder som antingen anläggas i kombination eller som ensamma alternativ för fördröjning. Dagvattnet från de takytor som lutar ut mot Solnavägen kan antingen anslutas direkt på ledningsnätet eller ledas via stuprör och ledningar i sidled utmed Solnavägen till det underjordiska dagvattenmagasin som föreslås nedan. Det senare alternativet kräver servitut eller annan lösning på Solna stads mark Underjordiskt magasin Om gröna lösningar inte anses genomförbara att anlägga för Kv. Banken kan ett underjordiskt magasin vara ett alternativ för fördröjning av dagvattnet. Rörmagasin eller kassetter är utrymmeseffektiva underjordiska anläggningar med syfte att utjämna dagvattenflödet. Magasinen förses med ofta med brunn med sandfång innan magasinet för att avlägsna suspenderat material. Utloppet är vanligen strypt eller så finns en flödesregulator för att säkerställa ett kontrollerat utflöde. Beroende på utformning av magasinet kan det bidra olika mycket till rening av dagvattnet. Ett avsättningsmagasin med en permanent vattennivå kan uppnå en viss rening genom sedimentation. Annars är det viktigt att dagvattnet inte är behov av rening innan inflöde sker till fördröjningsmagasinet. Upptagningsbrunnen till magasinet bör förses med ett dagvattenfilter alternativt oljeavskiljare. Reningseffekten hos dagvattenfilter varierar mycket men exempel på föroreningar som kan avskiljas är olja, tungmetaller och PAH:er. Dagvattenfilter är generellt inte en effektiv lösning för rening av dagvatten från större vägar eftersom de kräver stora intrång i trafiken vid installation och filterbyte men på parkeringar kan de vara en effektiv lösning (Stockholm Vatten och Avfall, 2009). Det är dock viktigt att vara medveten om att dagvattenfilter kräver tillsyn, skötsel och Dragarbrunnsgatan 45

14 10 filterbyte flera gånger per år för att inte filtret ska sättas igen och mista sin funktion. Filtermaterialet betraktas också som farligt avfall och måste tas omhand. Den aktuella placeringen för fördröjningsmagasin är mellan husen under de trappor som leder upp till Kv. Banken från Solnavägen enligt åtgärdsförslag i Figur 10 längre ner. Om detta utrymme är tillräckligt för fördröjning måste utredas Växtbäddar För att minska den erforderliga volymen för det underjordiska magasinet kan fördröjning av dagvatten från takytor som lutar inåt mot kvarteret, ske i växtbäddar på innergårdarna. Växtbäddar är biofilter i form av planteringslådor som används med huvudsyfte att fördröja och rena dagvatten från omgivande hårdgjorda ytor. Gemensamt för alla växter som planteras i en växtbädd är att de bör klara av både torka och att stå under vatten under en viss tid. Växtbäddar kan anläggas både som nedsänkta till marknivå och upphöjda, för Kv. Banken måste växtbäddarna vara upphöjda på grund av den befintliga underbyggnaden. På grund av upphöjningen kan endast takvatten ledas ner i dessa. Takvattnet från takytor som lutar inåt kvarteret samlas då upp i stuprör och leds ner i växtbäddarna för fördröjning. Dagvatten som rinner av takytor anses generellt som rent vilket gör att reningseffekten inte är primär i detta fall. För att kunna fördröja dagvatten för det dimensionerande regnet behövs ca 10 m 2 växtbäddar för de mindre husen på kanterna och ca 20 m 2 för de två större husen i mitten, enligt Figur 10. Arean växtbäddar som behövs beror dock mycket på utformningen av dessa, detta är beräknat med en dämningshöjd på 15 cm. I Figur 7 visas exempel på en upphöjd växtbädd dit takvatten leds för rening och fördröjning. Figur 8 visar en principskiss för uppbyggnaden av en tät växtbädd med dräneringsledning i botten. Beroende på tjockleken och materialvalet i de olika lagren kan fördröjningskapaciteten och reningseffekten variera. Figur 7. Exempel på upphöjd växtbädd, bild från (2017). Dragarbrunnsgatan 45

15 11 Figur 8. Principskiss av en växtbädd med tät botten och dräneringsledning. Bild av Structor Uppsala AB (2017). För att växtbäddar ska ha så lång livslängd som möjligt och fungera optimalt krävs en del underhåll vilket är viktigt att vara medveten om redan i projekteringsfasen. Skötselnivån är jämförbar med andra dagvattenlösningar eller vegetationsytor (Movium Fakta, 2015). Funktionen hos inlopp, utlopp, bräddavlopp och avvattningssystem måste kontrolleras regelbundet. Efter kraftig nederbörd eller olyckor som exempelvis brand måste växtbädden kontrolleras. Etablering och skötsel av vegetationen är i övrigt liknande en vanlig planteringsyta Gröna tak Ett förslag är även att anlägga gröna tak på de förrådsbyggnader som planeras, vilket är ungefär 720 m 2. Förmågan att ta hand om och fördröja dagvatten är en av de gröna takens främsta fördelar. Växttäcket på taken fördröjer avrinningen genom att hålla kvar vattnet och på så sätt motverka de höga flödestopparna vid regn. Avrinningen minskar dessutom något eftersom vegetationen tar upp en del vatten via rötterna och avdunstningen från taket ökar. Det finns olika typer av gröna tak, där tunna sedumtak (tjocklek <15 cm) (Figur 9) är den vanligast förekommande i Sverige (Svenskt Vatten, 2011). Det är också dessa typer av tak som föreslås inom Kv. Banken. Gröna tak kan generellt sätt fördröja de första 5 mm av ett regn vilket på årsbasis kan minska avrinningen från takytor med % (Svenskt vatten, 2011). Fördröjningseffekten är dock mycket begränsad vid intensiva eller långvariga regn på grund av att taket blir vattenmättat snabbt. Av denna anledning har de gröna taken inte inkluderats i flödesberäkningarna för 10-årsregn i denna dagvattenutredning. Vid föroreningsberäkningarna har de dock inkluderats eftersom de framför allt kan påverka halten näringsämnen i det avrinnande dagvattnet. Beroende på utformning och placering kan det gröna taket bidra till fler mervärden/ekosystemtjänster än den fördröjande effekten. Gröna tak kan utgöra bra livsmiljöer för exempelvis insekter, fjärilar och humlor och bidrar på så sätt till den biologiska mångfalden vilket kan vara av mycket stor betydelse i innerstaden där det är mycket hårdgjorda ytor. Genom evapotranspirationen motverkar gröna tak även den urbana värmeöeffekten och bidrar till ett bättre mikroklimat genom att ha en lokalt temperatursänkande effekt. Detta kan också mycket värdefullt i innerstaden. Om taket ligger nära en Dragarbrunnsgatan 45

16 12 föroreningskälla kan det även bidra till en förbättrad luftkvalitet då vegetationen kan ta upp föroreningar från luften. Förutom ekologiska fördelar har gröna tak även estetiska värden. Figur 9. Grönt sedumtak på SEB USIF arena, Uppsala. Foto: Erika Hagström (2016). Underhållsbehovet för gröna tak beror helt på vilken typ av tak som anläggs. Tunna sedumtak kräver bara underhåll 1 2 gånger per år i form av årlig tillsyn och bortrensning av löv och ogräs. Sedumtak som är aktuella i detta fall kan kräva gödsling en gång per år vilket kan leda till läckage av näringsämnen. Fokus bör därför ligga på att anlägga ett grönt tak med så litet gödslingsbehov som möjligt Systemlösning - Fördröjning i underjordiska magasin för dagvattnet från innergårdar, förrådsbyggnader och eventuellt hälften av takytorna på bostadshusen. Den erforderliga fördröjningsvolymen är 50 m 3. - Upptagningsbrunnen till magasinen förses med brunnsfilter, alternativt oljeavskiljare. - Dagvattnet från de takytor som lutar utåt från kvarteret ansluts direkt till ledningsnätet utan fördröjning, alternativt leds via stuprör och ledningar till det underjordiska magasinet. - För att minska den erforderliga volymen av det underjordiska magasinet kan dagvattnet från takytorna på bostadshusen som lutar inåt fördröjas i upphöjda växtbäddar. - Förrådsbyggnader förses med gröna tak som fördröjer betydande mängd dagvatten på årsbasis. En sammanställning av de åtgärder som föreslås finns redovisat i Figur 10, samt i ritningsbilaga R till detta PM. Denna systemlösning innebär ingen ökning av flödet till ledningsnätet jämfört med befintlig situation. Dragarbrunnsgatan 45

17 13 Figur 10. Samlade åtgärdsförslag för Kv. Banken. Redovisas även i Bilaga R Dragarbrunnsgatan 45

18 FÖRORENINGSBERÄKNINGAR Föroreningsberäkningar har utförts med dagvattenmodellen StormTac som baseras på schablonvärden för föroreningar i dagvatten. I modellen tas hänsyn till områdets markanvändning, avrinningskoefficienter och en genomsnittlig årsnederbörd på 640 mm/år. Vid utsläpp av föroreningar i dagvatten används ofta ett riktvärde att jämföra mot. Riktvärdena används för att kunna bedöma reningsbehovet för reningsanläggningar och kontrollera reningen för befintliga anläggningar. Riktvärdena för dagvatten som används i utredningen är framtagna av Riktvärdesgruppen 2009 och avser delavrinningsområden uppströms utsläppspunkt i recipient, kallat nivå 1M. Värt att påpeka är dock att Solna stad inte har några krav på att dagvattnet ska underskrida riktvärdena utan endast att föroreningshalterna inte ska överskrida befintlig situation. Samlat resultat från föroreningsberäkningar redovisas i Tabell 5 och Tabell 6. I befintlig situation antas dagvattnet inte genomgå någon betydande rening. StormTac-beräkningarna efter exploatering baseras på att ingen rening sker efter exploatering heller, det vill säga att inga växtbäddar anläggs för fördröjning av takvattnet. Detta för att få ett resultat för worst case, om växtbäddar anläggs kommer situationen efter exploatering förbättras ytterligare jämfört med befintlig situation. Ingen potentiell rening i magasin eller brunnsfilter tas heller i beaktning. De föreslagna gröna taken är dock inkluderade eftersom de påverkar halten näringsämnen i det avrinnande dagvattnet. Tabell 5. Beräknade föroreningsmängder för befintlig situation samt situation efter exploatering; före och efter rening, samt beräknad reningseffekt för situation efter rening jämfört med befintlig situation. Ämne Efter exploatering Före ev. rening [kg/år] Förbättring jämfört med befintlig situation Befintlig situation [kg/år] Fosfor 0,49 0,39 20% Kväve 5,7 7,2-26% Bly 0,12 0, % Koppar 0,16 0,036 78% Zink 0,59 0,095 84% Kadmium 0,0023 0, % Krom 0,059 0,013 78% Nickel 0,020 0,013 35% Kvicksilver 0, , % SS % Olja 3,4 0,27 92% PAH 16 0,0085 0, % Dragarbrunnsgatan 45
