1 Smarta Tak värmelösning för hängrännor och stuprör Ett helt nytt och riktigt smart system där varje detalj gör det enklare för dig som jobbar med att sprida värme. Testa själv! Värmekabel T-18 med folieskärm. Skala på nolltid! Koppla rekordsnabbt med skarvdosan Smartlock! Värme är en bra lösning på många typer av kalla problem. Till exempel snö i rännor och stuprör. Snön blir till is och orsakar frostsprängningar i fastigheten. Eller bildar istappar som kan lossna och orsaka betydligt värre skador. Med en värmelösning i rännor och stuprör smälter snön bort innan den ställer till problem. Ingen igloo, ingen beläggning med kapacitiv Takgivare. EB-Therm 800 ger enkel och pålitlig styrning.

2 Isfria tak En snösmältningsanläggning är ett system av värmekablar och styrning, som förhindrar isbildning och gör att snö smälter. Syftet är att hålla en öppen kanal för dränering av vattnet, så att det inte fryser under sin väg ner till frostfri zon. Snösmältningsanläggningar behövs på de flesta tak men beroende på takets egenskaper såsom isolering och struktur, ventilation och rådande klimat ser anläggningarna ut på olika sätt. Vi skiljer på kalla tak och varma tak. Kalla tak är den vanligaste typen av tak och avser bra isolerade och ventilerade tak, där man inte har något värmeläckage ut genom taket. Värmekabel läggs i hängrännor, stuprör, gesimsrännor, invändiga stuprör & takbrunnar. Varma tak är inte lika vanligt och är dåligt isolerade och ventilerade tak med värmeläckage. På dessa tak smälter snön och rinner ner mot hängrännan. När smältvattnet kommer utanför vägglivet är taket kallt och vattnet fryser till is. Detta förekommer ofta vid gamla byggnader tex där man inrett vindarna. Även glastak är oftast varma tak. Värmekabel läggs i hängrännor, stuprör, gesimsrännor, invändiga stuprör & takbrunnar och på taket. Styrning Styrningen anpassas helt efter anläggningens behov. Det kan vara allt ifrån en mycket enkel styrning till ett energieffektivt, avancerat styrsystem som tar hänsyn till både temperatur och fukt efter anläggningens speciella förutsättningar. Vi har kompletta apparatskåp innehållande styrning, säkringar, jordfelsbrytare och en huvudbrytare allt som behövs för ett smart, ekonomiskt och säkert snösmältningssystem. Kontakta Ebeco för att få hjälp med bästa lösningen. Max-/mintermostat Vid mindre snösmältningsanläggningar sker normalt styrningen via max-/mintermostat. En max-/mintermostat innebär att anläggningen endast är inkopplad när det finns risk för isbildning. Maxvärdet kopplar in anläggningen då temperaturen närmar sig frysrisk. Minvärdet kopplar ifrån anläggningen då det blir så kallt att det inte längre finns någon risk för nederbörd och isbildning. Den placeras där solen ej kommer åt, tex mot norr eller på en skuggsida. Den får ej påverkas av värmeutsläpp från fastigheten eller värmekabeln. Temp-/fuktstyrning Vid större anläggningar styr man via en kontrollenhet som tar hänsyn till både temperatur och fukt. Detta är den mest ekonomiska styrningen. Den ger en energibesparing på ca % jämfört med max-/mintermostatstyrning. Givarnas placering är mycket viktig. Temperaturgivaren placeras där solen ej kommer åt, tex mot norr eller på en skuggsida. Den får ej påverkas av värmeutsläpp från fastigheter eller värmekabeln. Fuktgivaren placeras på kabeln, i hängrännan, där det är störst risk att snö och vatten samlas. Detta är oftast i hängrännans lägsta punkt, i söderläge.

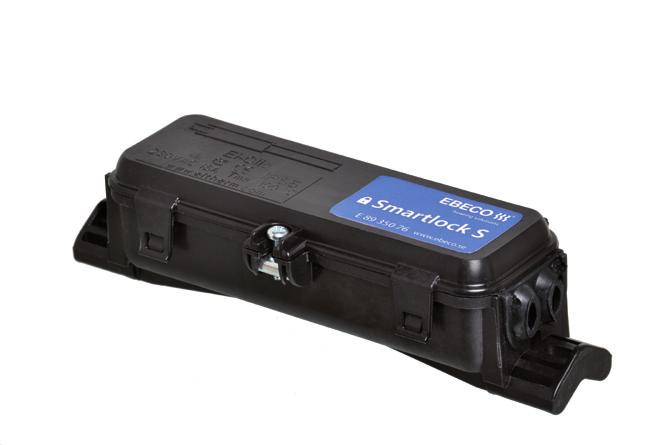

3 Komponenter Ebeco Smarta Tak Värmekabel T-18 med folieskärm. Skala på nolltid! T-18 De självreglerande egenskaperna för värmekabeln T-18 (E ) gör den enkel att förlägga och installera. Kabeln förläggs enkel väg och limmas i rännan. Den läggs ut i hängrännan tills den når första stupröret. Där görs en förgrening där en av kablarna går ner i stupröret och den andra fortsätter till nästa stuprör, förgrenas osv. T-18 levereras på löpmeter och är metermärkt för att underlätta framräkningen av dellängder. Vid papp- och asfalttak skall Ebeco T-18 CT (E ) användas. T-18 är PVC-fri och godkänd enligt RoHS, vilket betyder att den inte innehåller miljöfarliga ämnen. Det inbyggda UV-skyddet gör den tålig mot sol. Max drifttemperatur +65 C Driftspänning 230 Volt Lägsta installationstemp -30 C Minsta böjningsradie 30 mm Dimension 10,5x6 mm Effekt vid +5 C i luft Effekt i is och snö Max anslutningslängd vid 13 A Max anslutningslängd vid 16 A Max fribärande längd ca 18 W/m ca 36 W/m 65 m 80 m 30 m 1. Ytterhölje 2. Jordskärm 3. Isolationsbädd TPE 4. Självbegränsande kärnmaterial 5. Ledare, förtent koppar Koppla rekordsnabbt med skarvdosan Smartlock! Smartlock Smartlock gör installationen både enkel och snabb. Den skarvar och förgrenar värmekabeln T-18, både värmekabel till värmekabel och värme- till anslutningskabel. EB-Therm 800 ger enkel och pålitlig styrning. EB-Therm 800 EB-Therm 800 är en unik DIN-monterad termostat som låter dig välja mellan fyra olika driftslägen; Max/Min; Värme; Kyla och Industri. Vi har tagit fram termostaten med fullt fokus på dig som användare, något du kommer märka på enkelheten i allt från installation till menynavigering och inställningar, som givetvis finns på svenska. Driftläget Max/Min används framför allt för att hålla ytor på tak och mark snöoch isfria. Temperaturintervallet är ställbart mellan -20 C och +10 C. Det finns även möjlighet att kontrollera uppvärmningen med en fuktgivare eller timerfunktion för att ytterligare minska driftkostnaderna. För att använda termostaten i Max/Min läget för takanläggningar behöver du komplettera med en IP54 utomhuskapsling (E ) och vid behov en Takgivare (E ). Ingen igloo, ingen beläggning med kapacitiv Takgivare. Takgivare En kapacitiv fuktgivare som används för att styra takanläggningen mer energi-effektivt. Den aktiveras endast när det behövs och med det minimeras driftstiden och du sparar energi. Fuktgivaren används som ett tillbehör till termostaten EB-Therm 800.

4 Förläggningsprinciper Smarta Tak Hängrännor och stuprör T-18 läggs enkel väg i hängrännor och stuprör. Rita upp en skiss över huset som skall is- och snösäkras. Räkna ihop den totala längden hängrännor och stuprör för att få fram kabelåtgången. Vid avstick till stuprör förgrenas kabeln med Smartlock. Vid avstick kortare än 3 m ersätts förgreningen med en ögla på kabeln. Maximal hängande kabellängd är 30 m. Vid längre längder måste kabeln avlastas med en avlastningsvajer eller liknande. Lägg till 0,5-1 m kabel per skarv. Skarven placeras vid sidan av stupröret. Kabeln läggs så att hela rännan värms, se figuren. För att minska risken för vatteninträngning i skarven ska den placeras på ett skyddat ställe t.ex. under takutsprånget eller om möjligt indragen på vinden, vilket dessutom gör den mer lättåtkomlig. För att avlasta och skydda kabeln mot mekanisk påfrestning används fästkonsoler (E ). Om stupröret är anslutet till dagvattenledning dras kabeln så långt ner under mark att det inte finns frostrisk. Lägg därför till 1 1,5 m per stuprör. Om stupröret har utkastare, lägg till 0,5 m per utkastare.

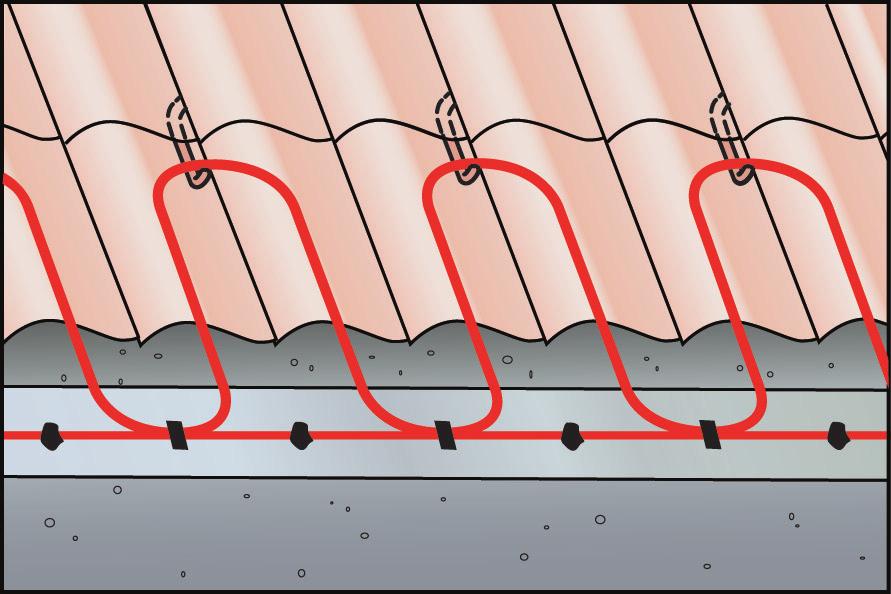

5 Invändiga stuprör och takbrunnar I invändiga stuprör eller takbrunnar ned i uppvärmt utrymme läggs kabeln i en ögla som dras ner så långt så att kabeln når ner minst 30 cm i det uppvärmda utrymmet. Beräkna hur lång kabel som behövs för att nå ner minst 30 cm i det uppvärmda utrymmet. Multiplicera med 2 eftersom kabeln skall gå ned och upp. Om kabeln ska gå längre ner än 3 meter förgrenas kabeln med Smartlock istället för ögla. Kom ihåg att det behövs 2 fästkonsoler per stuprör/takbrunn. Gesimsrännor och breda hängrännor I hängrännor som är bredare än 15 cm eller gesimsrännor räcker det oftast inte med att kabeln förläggs enkel väg. Eftersom kabeln skall läggas i flera slag går det åt mer kabel för att anläggningen skall ge tillräckligt med värme. Max c/c-avstånd mellan kablarna är 12 cm. Räkna ut hur många slag som krävs i en ränna genom att dividera rännans bredd med 12 cm (max c/c-avstånd). Multiplicera antalet slag med rännans totala längd. Vid mycket breda rännor behövs inte hela rännan värmas upp. Uppvärmt utrymme bör vara så brett så att vattnet kan passera utan problem. Sällan behövs mer än 4 slag. På tak (endast vid varma tak) Kabeln läggs med c-c-avstånd max 12 cm så långt upp på taket att risken för isvallar elimineras, dvs ca 25 cm innanför vägglivet. Detta sätt att installera är mindre vanligt och ibland kan speciallösning krävas. Kontakta Ebeco för mer support. Tänk på detta Till varje värmekabellängd behövs minst en an-/avslutningssats (E ). För att säkerställa en lång livslängd på anläggningen och för att den 10-åriga garantin ska gälla ska skarvar och ändavslutningar placeras så att de inte utsätts för vattenintrång. Skarvar ska placeras på ett skyddat ställe, t ex under takutsprång eller om möjligt indragna på vinden. Ändavslutningar ska dras upp mot kanten av rännorna. Värmekabeln sätts fast med Limpatron Tak (E ) och punktlimmas tre gånger per meter. En limpatron räcker till cirka 50 m kabel. Kabeln monteras i rännans lägsta del där smältvattenflödet är som störst. Det är viktigt att rännan är rengjord före limning så att limmet får bra vidhäftning. För att informera om anläggningen skall värmekabelskyltar (E ) monteras vid dosor och stuprör.

6 Sortiment Värmekabel E E Tillbehör Ebeco T-18 (löpmeter) Ebeco T-18 CT (för bl.a. papp- & asfaltstak) E Takgivare E Smartlock S E Smartlock P E EB-Therm 800 E Kapslad givare IP20/54 E An-/avslutningssats T-18 E Skarvsats T-18 E Limpatron Tak E Fästkonsol T-18 (för avlastning kabel) E Värmekabelskylt (ingår i ) E Ebeco Gel tätningsmassa Apparatskåp för styrning (max 4-5 kw) E x13 A Max-/mintermostat IP55 E x16 A Max/mintermostat IP55 E x13 A Max/mintermostat IP55 E x16 A Max/mintermostat IP55 Apparatskåp för avancerad styrning E x13 A Temp-/fuktstyrning IP55 E x16 A Temp-/fuktstyrning IP55 E x13 A Temp-/fuktstyrning IP55 E x16 A Temp-/fuktstyrning IP55 E x13 A Temp-/fuktstyrning IP55 E x16 A Temp-/fuktstyrning IP55 E x13 A Temp-/fuktstyrning IP55 E x16 A Temp-/fuktstyrning IP55 E x13 A Temp-/fuktstyrning IP55 E x16 A Temp-/fuktstyrning IP55 E x13 A Temp-/fuktstyrning IP55 E x16 A Temp-/fuktstyrning IP55 Värmekabel T-18 med folieskärm. Skala på nolltid! Koppla rekordsnabbt med skarvdosan Smartlock! EB-Therm 800 ger enkel och pålitlig styrning. Ingen igloo, ingen beläggning med kapacitiv Takgivare. Drift och skötsel För att systemet skall fungera på bästa sätt skall givarna rengöras vid installation och före varje säsong. I samband med detta bör även kablarna testas och jämföras med testprotokollet från installationstillfället. Kom ihåg att kablarna är självbegränsande och att strömstyrkan därför varierar med utomhustemperaturen. Vi garanterar Våra produkter håller högsta kvalitet och därför erbjuder vi den bästa garantin. Vi lämnar 10 års garanti på allt som ingår i snösmältningsanläggningen, även på styrningen. De fem första åren inkluderas kostnad för utbyte och kringkostnader. Ebeco serviceavtal Nu finns även möjligheten att teckna ett serviceavtal och få hela anläggningen servad med jämna mellanrum. Då ser vi till att allt fungerar som det ska innan vintern gör sin entré. Kontakta Ebeco för att få veta mer om vårt serviceavtal.

7 Upptäck fler värmelösningar Värme kan vara lösningen på många olika problem. Oavsett hur ditt behov ser ut kan Ebeco erbjuda den bästa värmelösningen för just dig. Vi har ett komplett sortiment inom fyra olika områden, inomhus, utomhus, byggnation och industri. Värme är den röda tråden. Läs mer på ebeco.se. Vi gillar att sprida värme Vi är experter på värmelösningar. Sedan 1978 har vi arbetat med olika applikationer där värmekabel varit den röda tråden. För oss finns det inget projekt som är för stort eller för litet. Från små stugor till stora industrier vi hittar alltid en värmelösning som passar, oavsett vad ditt behov är. Värme är den röda tråden Ebeco är ett kunskapsföretag med 35 års branscherfarenhet. Vi startade med golvvärme och insåg snart att det finns en hel del fördelar med rätt värme på rätt plats. Vi har därför utvecklat såväl våra produkter som vilka applikationer de kan användas till. Idag kan vi presentera ett komplett sortiment värmelösningar inom fyra affärsområden: inomhus, utomhus, byggnation och industri. Vi gör det enkelt Det som driver oss är att förenkla våra kunders vardag. Det handlar om allt från smarta produktinnovationer till snabba leveranser och pricksäker support. Oavsett hur dina värmebehov ser ut så kan du vara säker på att det är enkelt och tryggt att jobba med Ebeco. Värme nära dig Vi har huvudkontor och centrallager i Göteborg, nära vår marknad. Det gör att vi snabbt kan leverera både produkter och support. Internationellt finns vi representerade med egna dotterbolag i Norge, Finland och Ryssland och ett antal distributörer i flera europeiska länder.

8 EBECO AB Lärjeågatan 11, S Göteborg I I info@ebeco.se I ebeco.se
