1 Din kompletta värmeleverantör! GOLVVÄRME SNÖSMÄLTNING TAK MARKVÄRME FROSTSKYDD RÖR

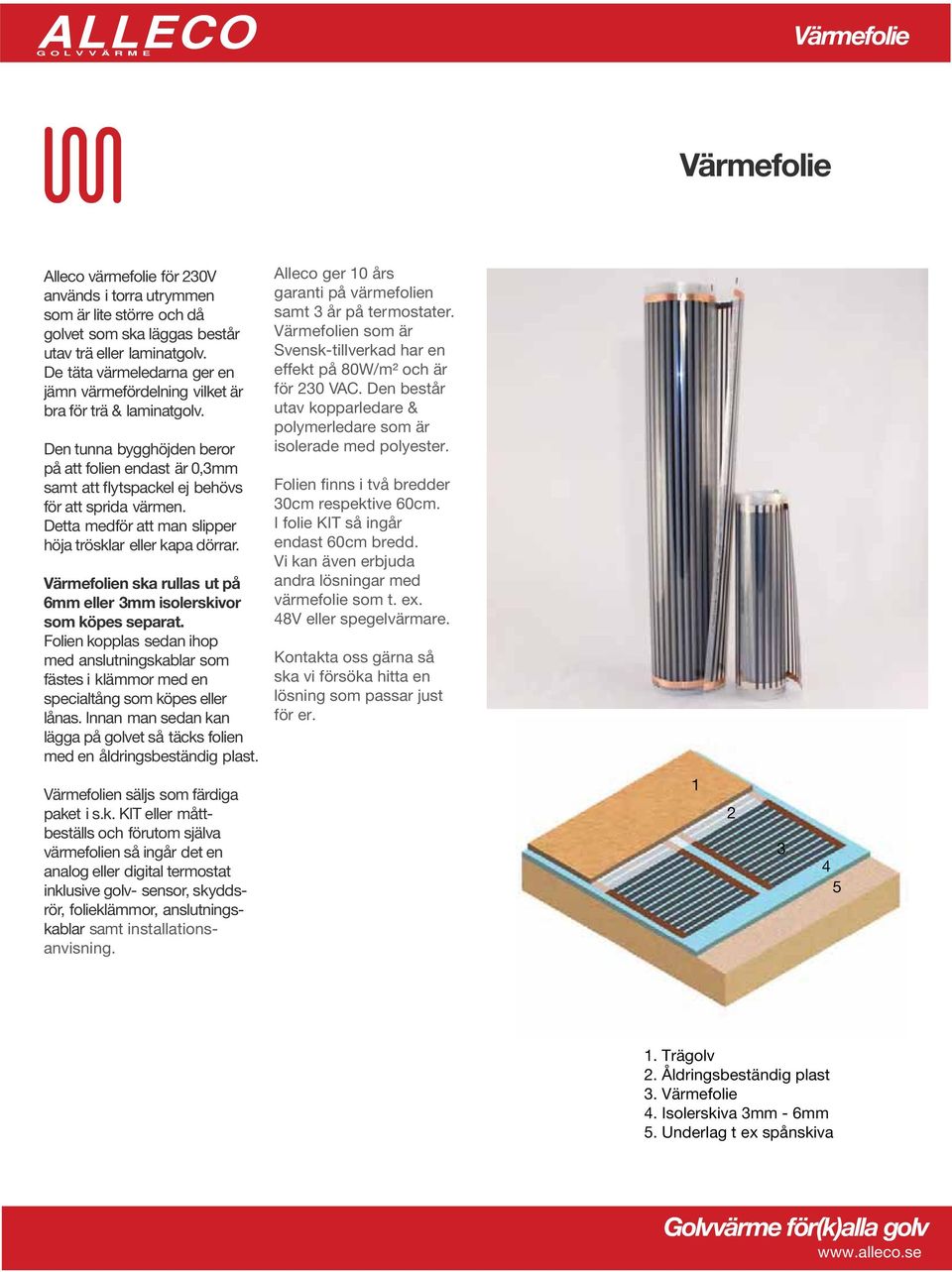

2 Värmefolie Värmefolie Alleco värmefolie för 230V används i torra utrymmen som är lite större och då golvet som ska läggas består utav trä eller laminatgolv. De täta värmeledarna ger en jämn värmefördelning vilket är bra för trä & laminatgolv. Den tunna bygghöjden beror på att folien endast är 0,3mm samt att flytspackel ej behövs för att sprida värmen. Detta medför att man slipper höja trösklar eller kapa dörrar. Värmefolien ska rullas ut på 6mm eller 3mm isolerskivor som köpes separat. Folien kopplas sedan ihop med anslutningskablar som fästes i klämmor med en specialtång som köpes eller lånas. Innan man sedan kan lägga på golvet så täcks folien med en åldringsbeständig plast. Alleco ger 10 års garanti på värmefolien samt 3 år på termostater. Värmefolien som är Svensk-tillverkad har en effekt på 80W/m² och är för 230 VAC. Den består utav kopparledare & polymerledare som är isolerade med polyester. Folien finns i två bredder 30cm respektive 60cm. I folie KIT så ingår endast 60cm bredd. Vi kan även erbjuda andra lösningar med värmefolie som t. ex. 48V eller spegelvärmare. Kontakta oss gärna så ska vi försöka hitta en lösning som passar just för er. Värmefolien säljs som färdiga paket i s.k. KIT eller måttbeställs och förutom själva värmefolien så ingår det en analog eller digital termostat inklusive golv- sensor, skyddsrör, folieklämmor, anslutningskablar samt installationsanvisning Trägolv 2. Åldringsbeständig plast 3. Värmefolie 4. Isolerskiva 3mm - 6mm 5. Underlag t ex spånskiva Golvvärme för(k)alla golv

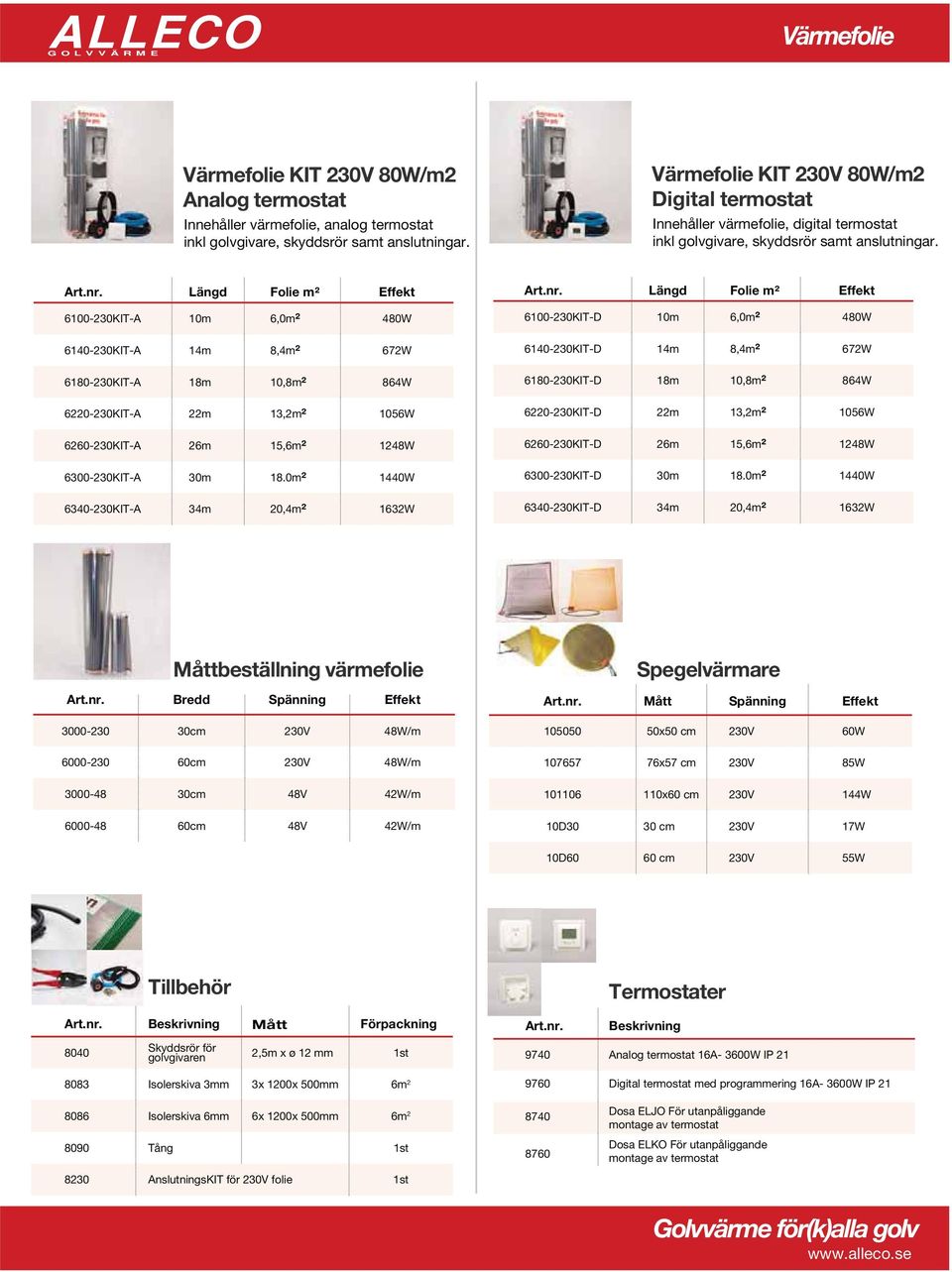

3 Värmefolie Värmefolie KIT 230V 80W/m2 Analog termostat Innehåller värmefolie, analog termostat inkl golvgivare, skyddsrör samt anslutningar. Värmefolie KIT 230V 80W/m2 Digital termostat Innehåller värmefolie, digital termostat inkl golvgivare, skyddsrör samt anslutningar. Art.nr. Längd Folie m² Effekt KIT-A 10m 6,0m² 480W KIT-A 14m 8,4m² 672W KIT-A 18m 10,8m² 864W KIT-A 22m 13,2m² 1056W KIT-A 26m 15,6m² 1248W KIT-A 30m 18.0m² 1440W KIT-A 34m 20,4m² 1632W Art.nr. Längd Folie m² Effekt KIT-D 10m 6,0m² 480W KIT-D 14m 8,4m² 672W KIT-D 18m 10,8m² 864W KIT-D 22m 13,2m² 1056W KIT-D 26m 15,6m² 1248W KIT-D 30m 18.0m² 1440W KIT-D 34m 20,4m² 1632W Måttbeställning värmefolie Art.nr. Bredd Spänning Effekt cm 230V 48W/m cm 230V 48W/m cm 48V 42W/m cm 48V 42W/m Spegelvärmare Art.nr. Mått Spänning Effekt x50 cm 230V 60W x57 cm 230V 85W x60 cm 230V 144W 10D30 30 cm 230V 17W 10D60 60 cm 230V 55W Tillbehör Art.nr. Beskrivning Mått Förpackning 8040 Skyddsrör för golvgivaren 2,5m x ø 12 mm 1st 8083 Isolerskiva 3mm 3x 1200x 500mm 6m 2 Termostater Art.nr. Beskrivning 9740 Analog termostat 16A- 3600W IP Digital termostat med programmering 16A- 3600W IP Isolerskiva 6mm 6x 1200x 500mm 6m Tång 1st 8230 AnslutningsKIT för 230V folie 1st Dosa ELJO För utanpåliggande montage av termostat Dosa ELKO För utanpåliggande montage av termostat Golvvärme för(k)alla golv

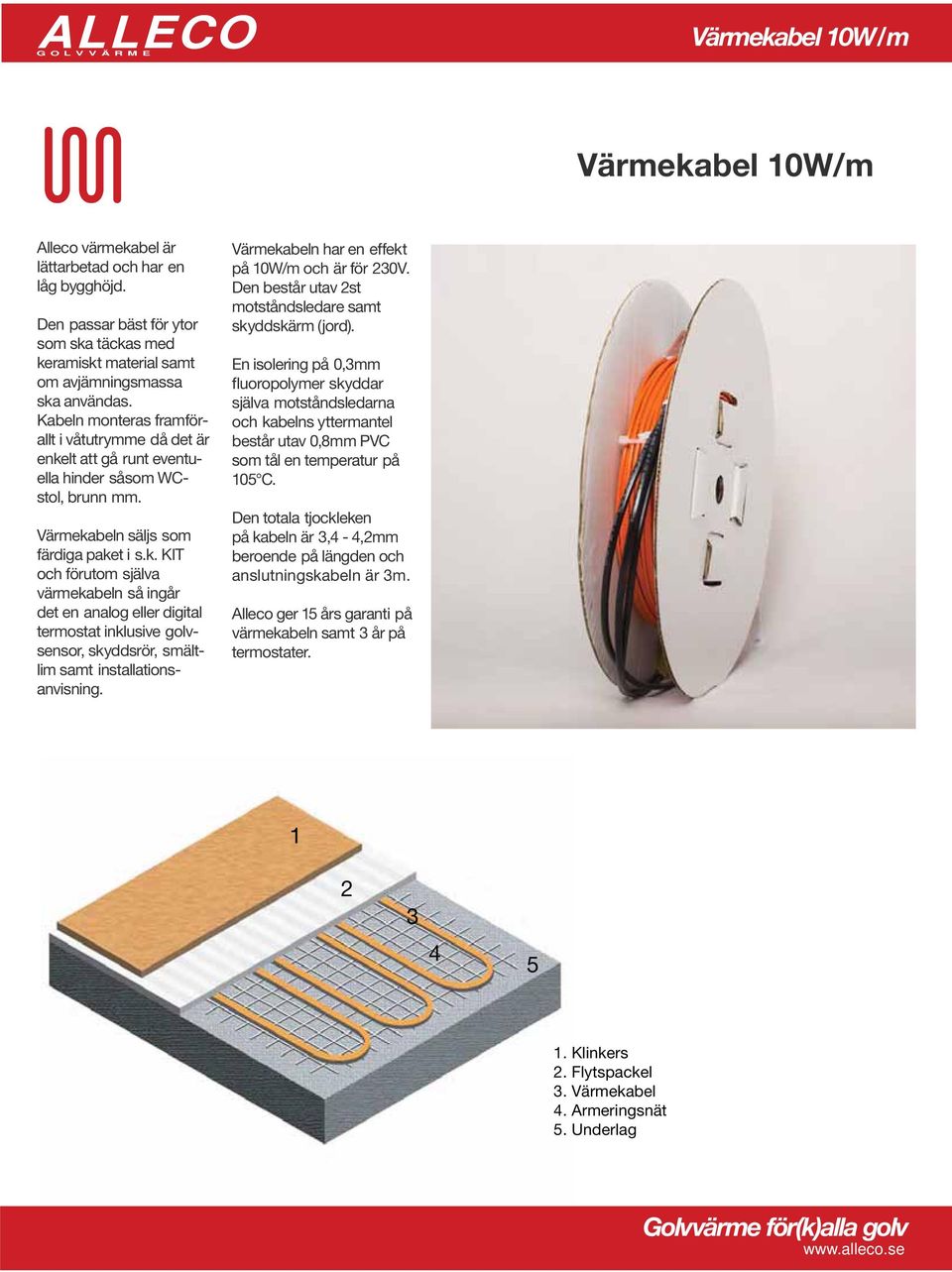

4 Värmekabel 10W/m Värmekabel 10W/m Alleco värmekabel är lättarbetad och har en låg bygghöjd. Den passar bäst för ytor som ska täckas med keramiskt material samt om avjämningsmassa ska användas. Kabeln monteras framförallt i våtutrymme då det är enkelt att gå runt eventuella hinder såsom WCstol, brunn mm. Värmekabeln säljs som färdiga paket i s.k. KIT och förutom själva värmekabeln så ingår det en analog eller digital termostat inklusive golvsensor, skyddsrör, smältlim samt installationsanvisning. Värmekabeln har en effekt på 10W/m och är för 230V. Den består utav 2st motståndsledare samt skyddskärm (jord). En isolering på 0,3mm fluoropolymer skyddar själva motståndsledarna och kabelns yttermantel består utav 0,8mm PVC som tål en temperatur på 105 C. Den totala tjockleken på kabeln är 3,4-4,2mm beroende på längden och anslutningskabeln är 3m. Alleco ger 15 års garanti på värmekabeln samt 3 år på termostater Klinkers 2. Flytspackel 3. Värmekabel 4. Armeringsnät 5. Underlag Golvvärme för(k)alla golv

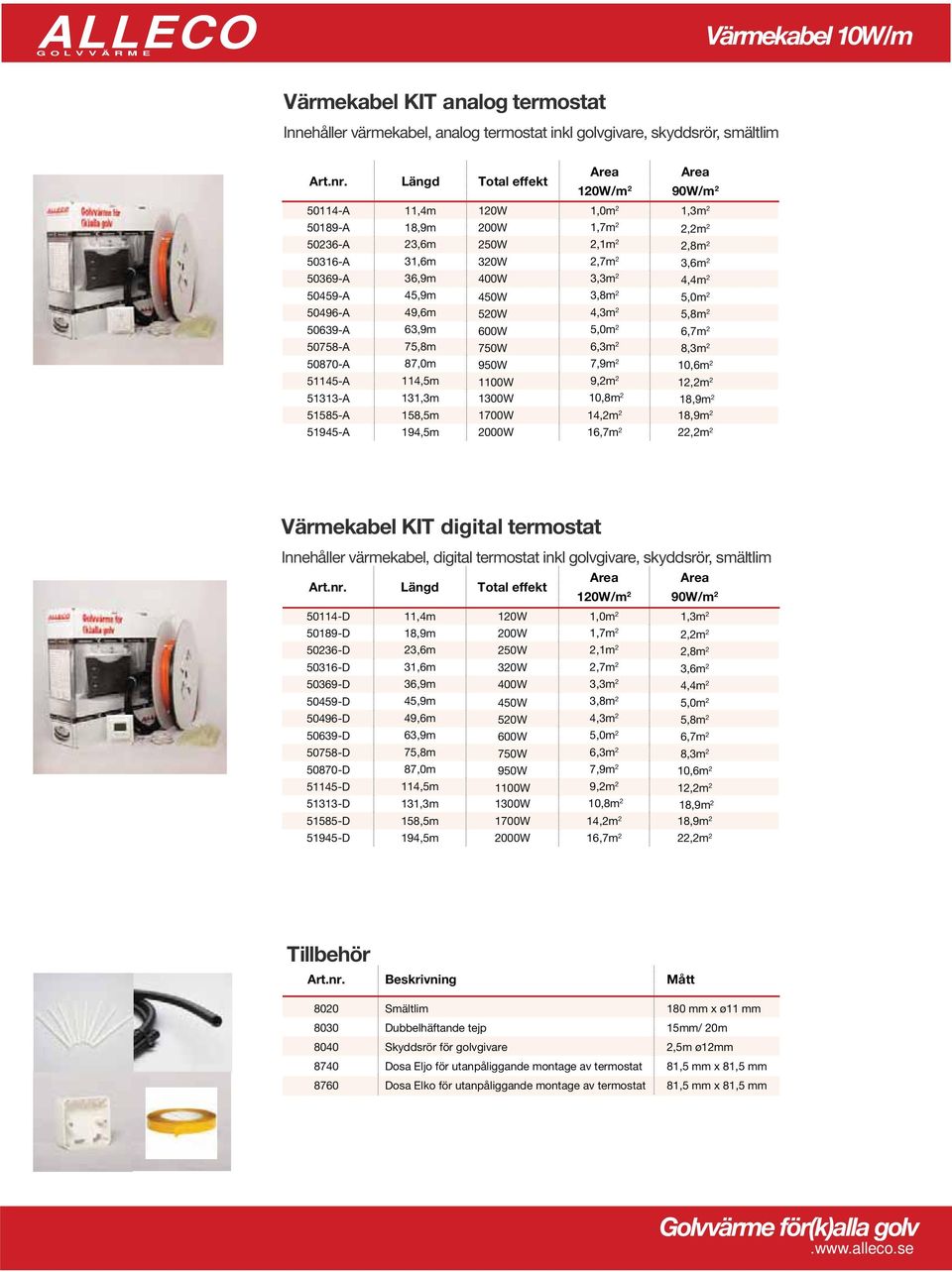

5 Värmekabel 10W/m Värmekabel KIT analog termostat Innehåller värmekabel, analog termostat inkl golvgivare, skyddsrör, smältlim Art.nr. Längd Total effekt Area 120W/m 2 Area 90W/m A 11,4m 120W 1,0m 2 1,3m A 18,9m 200W 1,7m 2 2,2m A 23,6m 250W 2,1m 2 2,8m A 31,6m 320W 2,7m 2 3,6m A 36,9m 400W 3,3m 2 4,4m A 45,9m 450W 3,8m 2 5,0m A 49,6m 520W 4,3m 2 5,8m A 63,9m 600W 5,0m 2 6,7m A 75,8m 750W 6,3m 2 8,3m A 87,0m 950W 7,9m 2 10,6m A 114,5m 1100W 9,2m 2 12,2m A 131,3m 1300W 10,8m 2 18,9m A 158,5m 1700W 14,2m 2 18,9m A 194,5m 2000W 16,7m 2 22,2m 2 Värmekabel KIT digital termostat Innehåller värmekabel, digital termostat inkl golvgivare, skyddsrör, smältlim Art.nr. Längd Total effekt Area Area 120W/m 2 90W/m D 11,4m 120W 1,0m 2 1,3m D 18,9m 200W 1,7m 2 2,2m D 23,6m 250W 2,1m 2 2,8m D 31,6m 320W 2,7m 2 3,6m D 36,9m 400W 3,3m 2 4,4m D 45,9m 450W 3,8m 2 5,0m D 49,6m 520W 4,3m 2 5,8m D 63,9m 600W 5,0m 2 6,7m D 75,8m 750W 6,3m 2 8,3m D 87,0m 950W 7,9m 2 10,6m D 114,5m 1100W 9,2m 2 12,2m D 131,3m 1300W 10,8m 2 18,9m D 158,5m 1700W 14,2m 2 18,9m D 194,5m 2000W 16,7m 2 22,2m 2 Tillbehör Art.nr. Beskrivning Mått 8020 Smältlim 180 mm x ø11 mm 8030 Dubbelhäftande tejp 15mm/ 20m 8040 Skyddsrör för golvgivare 2,5m ø12mm 8740 Dosa Eljo för utanpåliggande montage av termostat 81,5 mm x 81,5 mm 8760 Dosa Elko för utanpåliggande montage av termostat 81,5 mm x 81,5 mm Golvvärme för(k)alla golv.

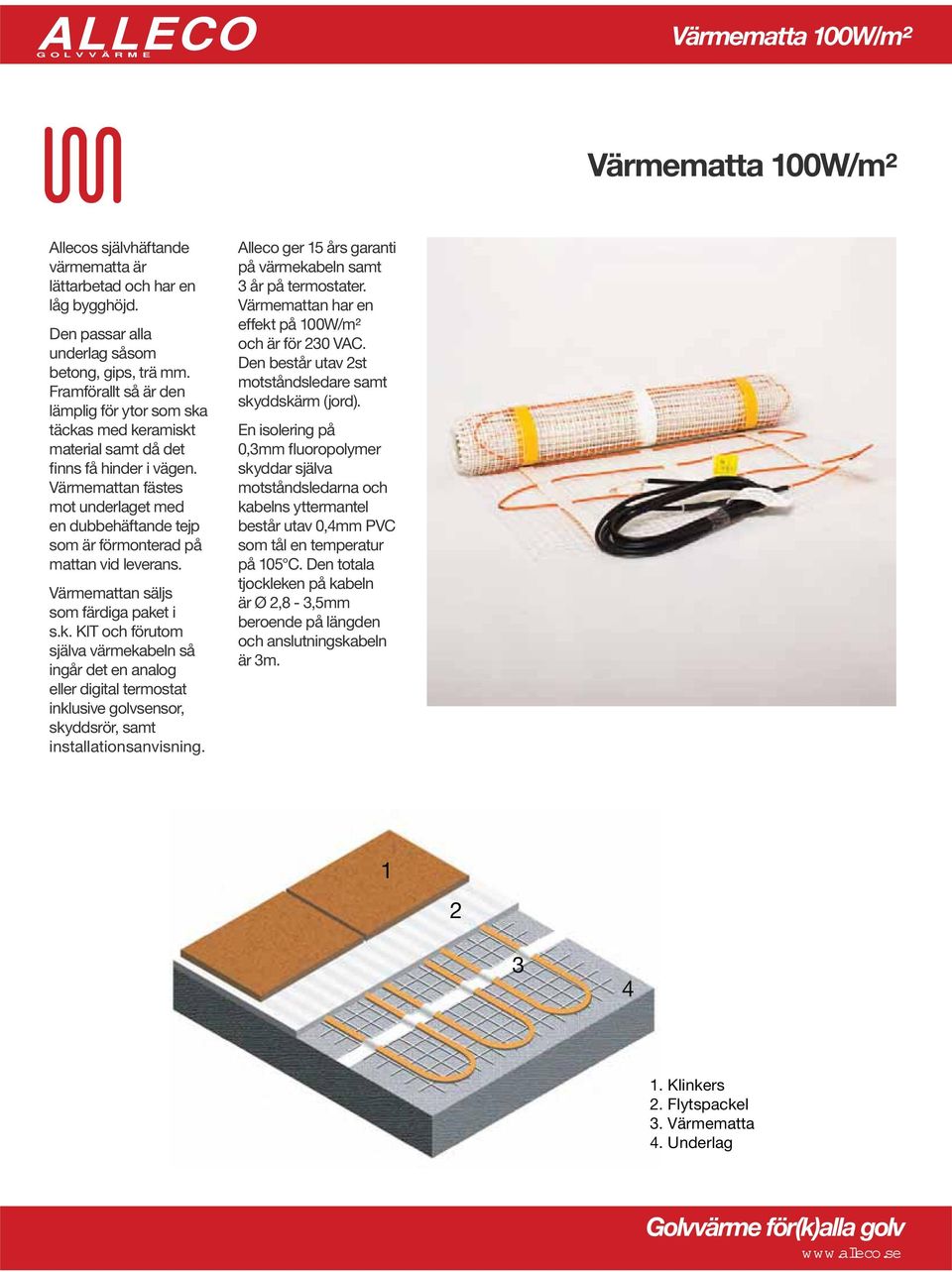

6 Värmematta 100W/m² Värmematta 100W/m² Allecos självhäftande värmematta är lättarbetad och har en låg bygghöjd. Den passar alla underlag såsom betong, gips, trä mm. Framförallt så är den lämplig för ytor som ska täckas med keramiskt material samt då det finns få hinder i vägen. Värmemattan fästes mot underlaget med en dubbehäftande tejp som är förmonterad på mattan vid leverans. Värmemattan säljs som färdiga paket i s.k. KIT och förutom själva värmekabeln så ingår det en analog eller digital termostat inklusive golvsensor, skyddsrör, samt installationsanvisning. Alleco ger 15 års garanti på värmekabeln samt 3 år på termostater. Värmemattan har en effekt på 100W/m² och är för 230 VAC. Den består utav 2st motståndsledare samt skyddskärm (jord). En isolering på 0,3mm fluoropolymer skyddar själva motståndsledarna och kabelns yttermantel består utav 0,4mm PVC som tål en temperatur på 105 C. Den totala tjockleken på kabeln är Ø 2,8-3,5mm beroende på längden och anslutningskabeln är 3m Klinkers 2. Flytspackel 3. Värmematta 4. Underlag Golvvärme för(k)alla golv leco.se

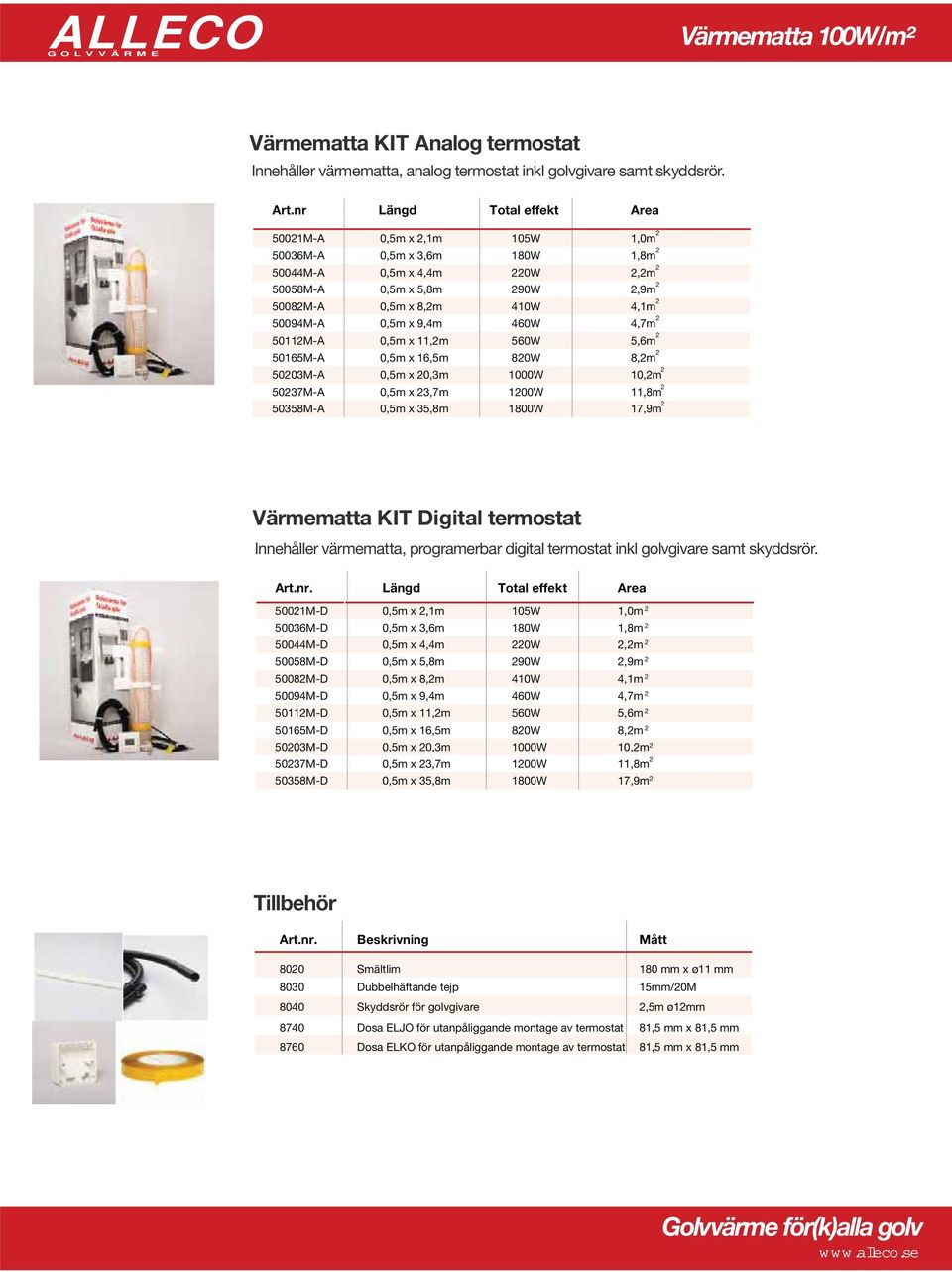

7 Värmematta 100W/m² Värmematta KIT Analog termostat Innehåller värmematta, analog termostat inkl golvgivare samt skyddsrör. Art.nr Längd Total effekt Area 50021M-A 0,5m x 2,1m 105W 50036M-A 0,5m x 3,6m 180W 50044M-A 0,5m x 4,4m 220W 50058M-A 0,5m x 5,8m 290W 50082M-A 0,5m x 8,2m 410W 50094M-A 0,5m x 9,4m 460W 50112M-A 0,5m x 11,2m 560W 50165M-A 0,5m x 16,5m 820W 50203M-A 0,5m x 20,3m 1000W 50237M-A 0,5m x 23,7m 1200W 50358M-A 0,5m x 35,8m 1800W 1,0m 2 1,8m 2 2,2m 2 2,9m 2 4,1m 2 4,7m 2 5,6m 2 8,2m 2 10,2m 2 11,8m 2 17,9m 2 Värmematta KIT Digital termostat Innehåller värmematta, programerbar digital termostat inkl golvgivare samt skyddsrör. Art.nr. Längd Total effekt Area 50021M-D 0,5m x 2,1m 105W 1,0m M-D 0,5m x 3,6m 180W 1,8m M-D 0,5m x 4,4m 220W 2,2m M-D 0,5m x 5,8m 290W 2,9m M-D 0,5m x 8,2m 410W 4,1m M-D 0,5m x 9,4m 460W 4,7m M-D 0,5m x 11,2m 560W 5,6m M-D 0,5m x 16,5m 820W 8,2m M-D 0,5m x 20,3m 1000W 10,2m M-D 0,5m x 23,7m 1200W 11,8m 50358M-D 0,5m x 35,8m 1800W 17,9m 2 2 Tillbehör Art.nr. Beskrivning Mått 8020 Smältlim 180 mm x ø11 mm 8030 Dubbelhäftande tejp 15mm/20M 8040 Skyddsrör för golvgivare 2,5m ø12mm 8740 Dosa ELJO för utanpåliggande montage av termostat 81,5 mm x 81,5 mm 8760 Dosa ELKO för utanpåliggande montage av termostat 81,5 mm x 81,5 mm Golvvärme för(k)alla golv leco.se

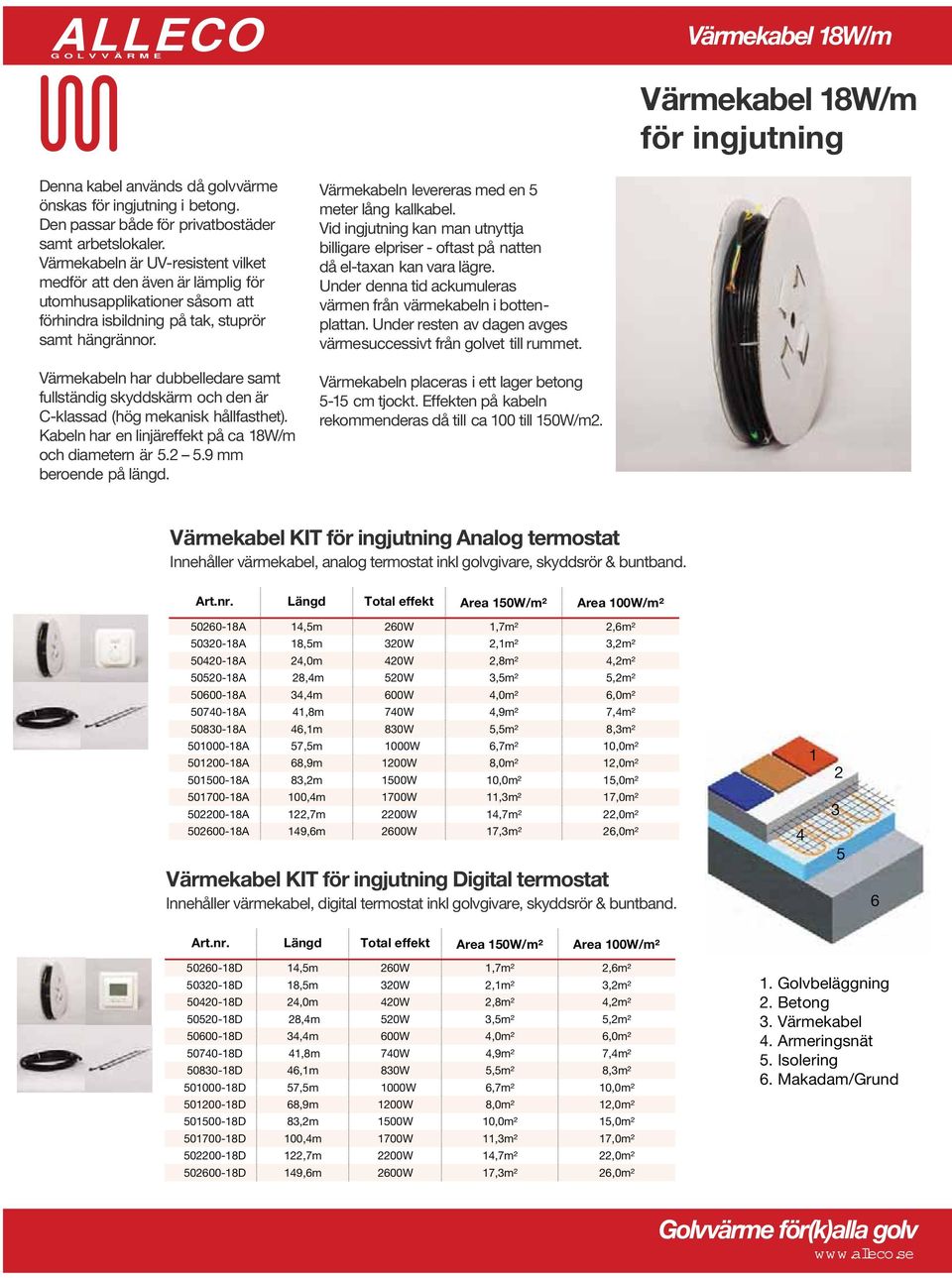

8 Värmekabel 18W/m Värmekabel 18W/m för ingjutning Denna kabel används då golvvärme önskas för ingjutning i betong. Den passar både för privatbostäder samt arbetslokaler. Värmekabeln är UV-resistent vilket medför att den även är lämplig för utomhusapplikationer såsom att förhindra isbildning på tak, stuprör samt hängrännor. Värmekabeln har dubbelledare samt fullständig skyddskärm och den är C-klassad (hög mekanisk hållfasthet). Kabeln har en linjäreffekt på ca 18W/m och diametern är mm beroende på längd. Värmekabeln levereras med en 5 meter lång kallkabel. Vid ingjutning kan man utnyttja billigare elpriser - oftast på natten då el-taxan kan vara lägre. Under denna tid ackumuleras värmen från värmekabeln i bottenplattan. Under resten av dagen avges värmesuccessivt från golvet till rummet. Värmekabeln placeras i ett lager betong 5-15 cm tjockt. Effekten på kabeln rekommenderas då till ca 100 till 150W/m2. Värmekabel KIT för ingjutning Analog termostat Innehåller värmekabel, analog termostat inkl golvgivare, skyddsrör & buntband. Art.nr. Längd Total effekt Area 150W/m² Area 100W/m² A 14,5m 260W 1,7m² 2,6m² A 18,5m 320W 2,1m² 3,2m² A 24,0m 420W 2,8m² 4,2m² A 28,4m 520W 3,5m² 5,2m² A 34,4m 600W 4,0m² 6,0m² A 41,8m 740W 4,9m² 7,4m² A 46,1m 830W 5,5m² 8,3m² A 57,5m 1000W 6,7m² 10,0m² A 68,9m 1200W 8,0m² 12,0m² A 83,2m 1500W 10,0m² 15,0m² A 100,4m 1700W 11,3m² 17,0m² A 122,7m 2200W 14,7m² 22,0m² A 149,6m 2600W 17,3m² 26,0m² Värmekabel KIT för ingjutning Digital termostat Innehåller värmekabel, digital termostat inkl golvgivare, skyddsrör & buntband Art.nr. Längd Total effekt Area 150W/m² Area 100W/m² D 14,5m 260W 1,7m² 2,6m² D 18,5m 320W 2,1m² 3,2m² D 24,0m 420W 2,8m² 4,2m² D 28,4m 520W 3,5m² 5,2m² D 34,4m 600W 4,0m² 6,0m² D 41,8m 740W 4,9m² 7,4m² D 46,1m 830W 5,5m² 8,3m² D 57,5m 1000W 6,7m² 10,0m² D 68,9m 1200W 8,0m² 12,0m² D 83,2m 1500W 10,0m² 15,0m² D 100,4m 1700W 11,3m² 17,0m² D 122,7m 2200W 14,7m² 22,0m² D 149,6m 2600W 17,3m² 26,0m² 1. Golvbeläggning 2. Betong 3. Värmekabel 4. Armeringsnät 5. Isolering 6. Makadam/Grund Golvvärme för(k)alla golv leco.se

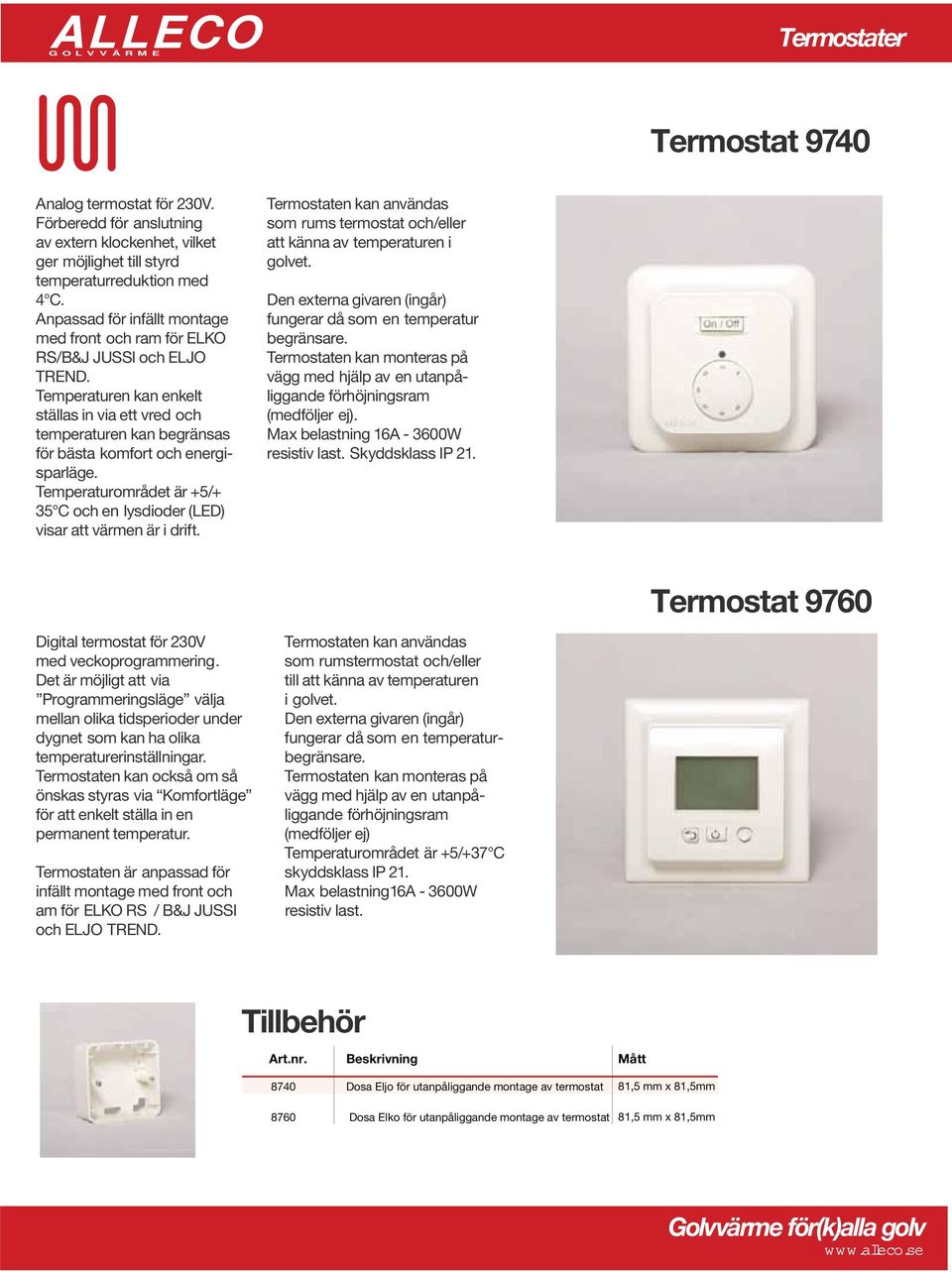

9 Termostater Termostat 9740 Analog termostat för 230V. Förberedd för anslutning av extern klockenhet, vilket ger möjlighet till styrd temperaturreduktion med 4 C. Anpassad för infällt montage med front och ram för ELKO RS/B&J JUSSI och ELJO TREND. Temperaturen kan enkelt ställas in via ett vred och temperaturen kan begränsas för bästa komfort och energisparläge. Temperaturområdet är +5/+ 35 C och en lysdioder (LED) visar att värmen är i drift. Termostaten kan användas som rums termostat och/eller att känna av temperaturen i golvet. Den externa givaren (ingår) fungerar då som en temperatur begränsare. Termostaten kan monteras på vägg med hjälp av en utanpåliggande förhöjningsram (medföljer ej). Max belastning 16A W resistiv last. Skyddsklass IP 21. Digital termostat för 230V med veckoprogrammering. Det är möjligt att via Programmeringsläge välja mellan olika tidsperioder under dygnet som kan ha olika temperaturerinställningar. Termostaten kan också om så önskas styras via Komfortläge för att enkelt ställa in en permanent temperatur. Termostaten är anpassad för infällt montage med front och am för ELKO RS / B&J JUSSI och ELJO TREND. Termostaten kan användas som rumstermostat och/eller till att känna av temperaturen i golvet. Den externa givaren (ingår) fungerar då som en temperaturbegränsare. Termostaten kan monteras på vägg med hjälp av en utanpåliggande förhöjningsram (medföljer ej) Temperaturområdet är +5/+37 C skyddsklass IP 21. Max belastning16a W resistiv last. Termostat 9760 Tillbehör Art.nr. Beskrivning Mått 8740 Dosa Eljo för utanpåliggande montage av termostat 81,5 mm x 81,5mm 8760 Dosa Elko för utanpåliggande montage av termostat 81,5 mm x 81,5mm Golvvärme för(k)alla golv leco.se

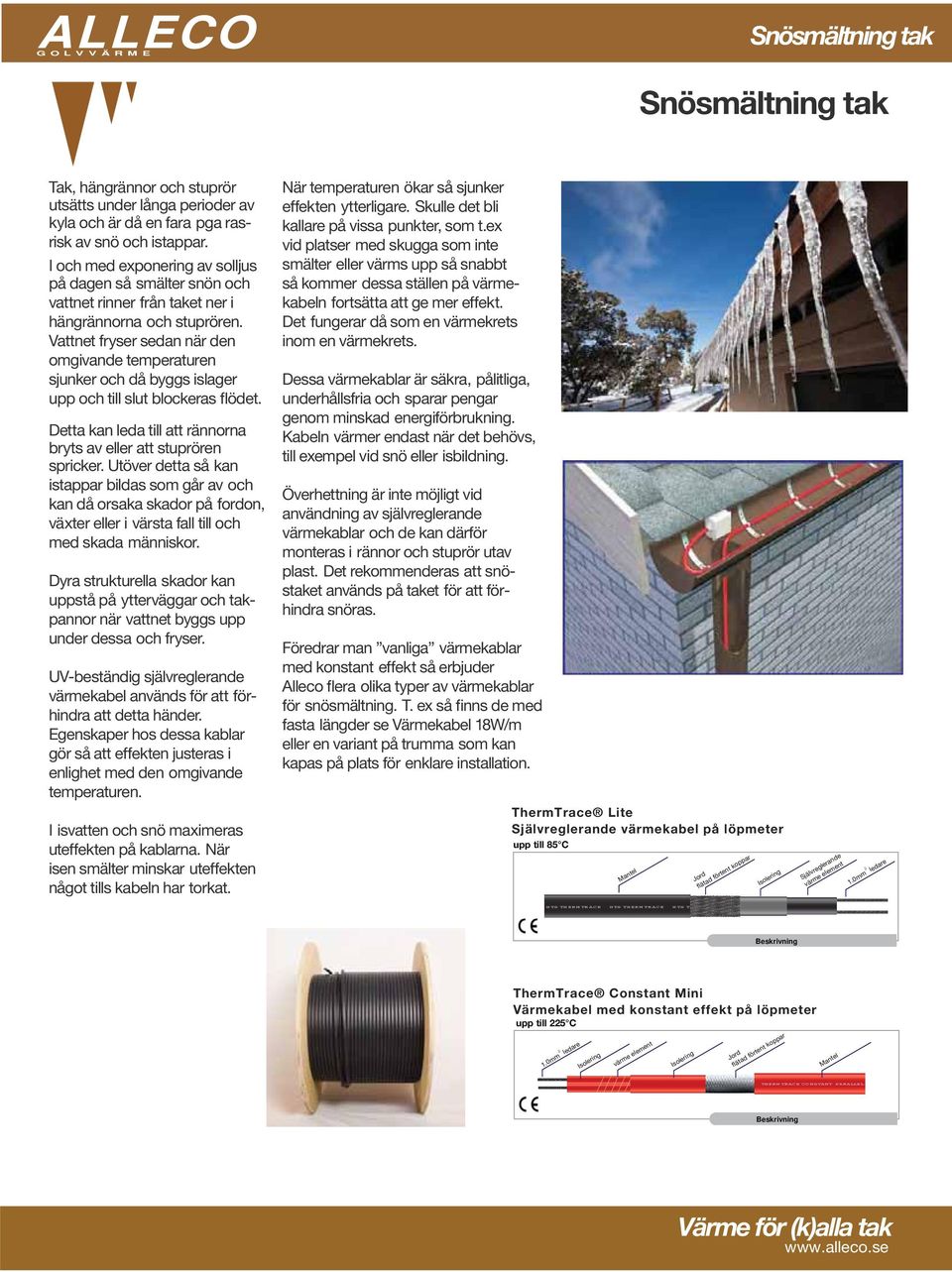

10 Snösmältning tak Snösmältning tak Tak, hängrännor och stuprör utsätts under långa perioder av kyla och är då en fara pga rasrisk av snö och istappar. I och med exponering av solljus på dagen så smälter snön och vattnet rinner från taket ner i hängrännorna och stuprören. Vattnet fryser sedan när den omgivande temperaturen sjunker och då byggs islager upp och till slut blockeras flödet. Detta kan leda till att rännorna bryts av eller att stuprören spricker. Utöver detta så kan istappar bildas som går av och kan då orsaka skador på fordon, växter eller i värsta fall till och med skada människor. Dyra strukturella skador kan uppstå på ytterväggar och takpannor när vattnet byggs upp under dessa och fryser. UV-beständig självreglerande värmekabel används för att förhindra att detta händer. Egenskaper hos dessa kablar gör så att effekten justeras i enlighet med den omgivande temperaturen. I isvatten och snö maximeras uteffekten på kablarna. När isen smälter minskar uteffekten något tills kabeln har torkat. När temperaturen ökar så sjunker effekten ytterligare. Skulle det bli kallare på vissa punkter, som t.ex vid platser med skugga som inte smälter eller värms upp så snabbt så kommer dessa ställen på värmekabeln fortsätta att ge mer effekt. Det fungerar då som en värmekrets inom en värmekrets. Dessa värmekablar är säkra, pålitliga, underhållsfria och sparar pengar genom minskad energiförbrukning. Kabeln värmer endast när det behövs, till exempel vid snö eller isbildning. Överhettning är inte möjligt vid användning av självreglerande värmekablar och de kan därför monteras i rännor och stuprör utav plast. Det rekommenderas att snöstaket används på taket för att förhindra snöras. Föredrar man vanliga värmekablar med konstant effekt så erbjuder Alleco flera olika typer av värmekablar för snösmältning. T. ex så finns de med fasta längder se Värmekabel 18W/m eller en variant på trumma som kan kapas på plats för enklare installation. ThermTrace Lite Självreglerande värmekabel på löpmeter upp till 85 C Mantel Jord flätad förtent koppar Isolering Självreglerande värme element 1.0mm 2 ledare HTS THERMTRACE HTS THERMTRACE HTS T Beskrivning ThermTrace Constant Mini Värmekabel med konstant effekt på löpmeter upp till 225 C 1.0mm 2 ledare Isolering värme element Isolering Jord flätad förtent koppar Mantel THERMTRACE CONSTANT PARALLEL Beskrivning Värme för (k)alla tak

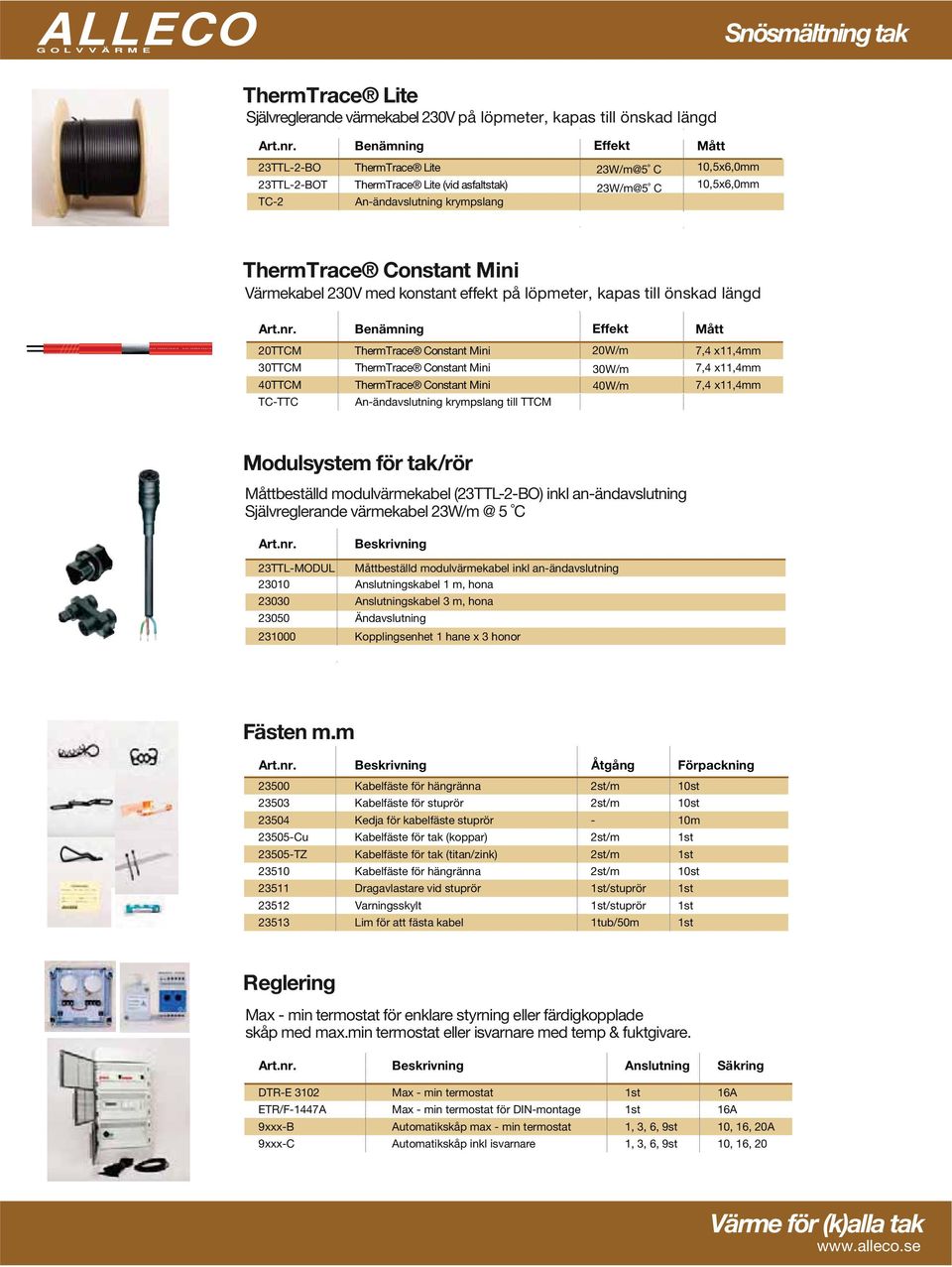

11 HTS THERMTRACE HTS THERMTRACE ALLECO Snösmältning tak ThermTrace Lite Självreglerande värmekabel 230V på löpmeter, kapas till önskad längd Art.nr. Benämning Effekt Mått 23TTL-2-BO ThermTrace Lite C 10,5x6,0mm 23TTL-2-BOT ThermTrace Lite (vid asfaltstak) C 10,5x6,0mm TC-2 An-ändavslutning krympslang ThermTrace Constant Mini Värmekabel 230V med konstant effekt på löpmeter, kapas till önskad längd Art.nr. Benämning Effekt Mått 20TTCM ThermTrace Constant Mini 20W/m 7,4 x11,4mm 30TTCM ThermTrace Constant Mini 30W/m 7,4 x11,4mm 40TTCM ThermTrace Constant Mini 40W/m 7,4 x11,4mm TC-TTC An-ändavslutning krympslang till TTCM Modulsystem för tak/rör Måttbeställd modulvärmekabel (23TTL-2-BO) inkl an-ändavslutning Självreglerande värmekabel 5 C Art.nr. Beskrivning 23TTL-MODUL Måttbeställd modulvärmekabel inkl an-ändavslutning Anslutningskabel 1 m, hona Anslutningskabel 3 m, hona Ändavslutning Kopplingsenhet 1 hane x 3 honor Fästen m.m Art.nr. Beskrivning Åtgång Förpackning Kabelfäste för hängränna 2st/m 10st Kabelfäste för stuprör 2st/m 10st Kedja för kabelfäste stuprör - 10m Cu Kabelfäste för tak (koppar) 2st/m 1st TZ Kabelfäste för tak (titan/zink) 2st/m 1st Kabelfäste för hängränna 2st/m 10st Dragavlastare vid stuprör 1st/stuprör 1st Varningsskylt 1st/stuprör 1st Lim för att fästa kabel 1tub/50m 1st Reglering Max - min termostat för enklare styrning eller färdigkopplade skåp med max.min termostat eller isvarnare med temp & fuktgivare. Art.nr. Beskrivning Anslutning Säkring DTR-E 3102 Max - min termostat 1st 16A ETR/F-1447A Max - min termostat för DIN-montage 1st 16A 9xxx-B Automatikskåp max - min termostat 1, 3, 6, 9st 10, 16, 20A 9xxx-C Automatikskåp inkl isvarnare 1, 3, 6, 9st 10, 16, 20 Värme för (k)alla tak

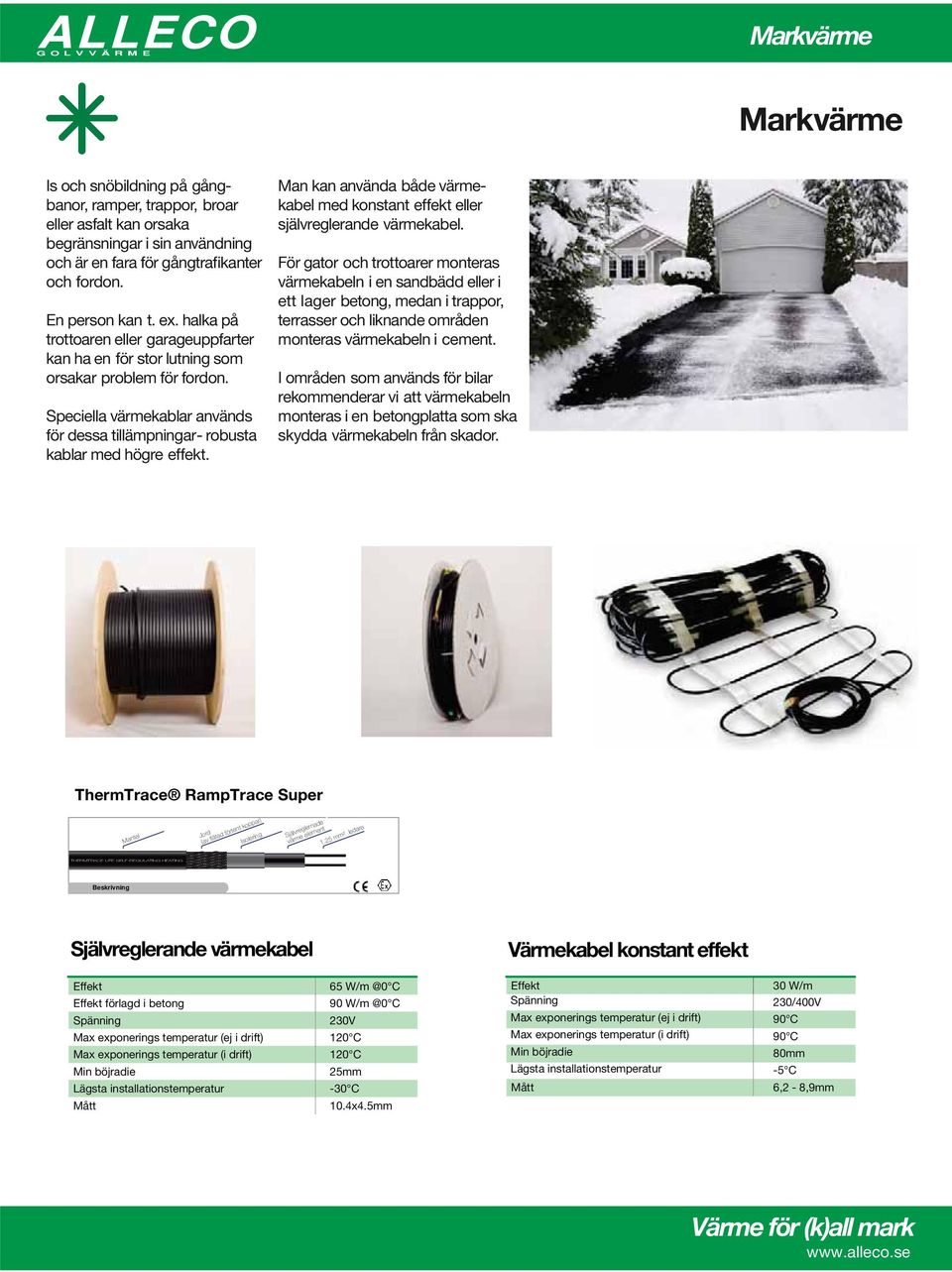

12 Markvärme Markvärme Is och snöbildning på gångbanor, ramper, trappor, broar eller asfalt kan orsaka begränsningar i sin användning och är en fara för gångtrafikanter och fordon. En person kan t. ex. halka på trottoaren eller garageuppfarter kan ha en för stor lutning som orsakar problem för fordon. Speciella värmekablar används för dessa tillämpningar- robusta kablar med högre effekt. Man kan använda både värmekabel med konstant effekt eller självreglerande värmekabel. För gator och trottoarer monteras värmekabeln i en sandbädd eller i ett lager betong, medan i trappor, terrasser och liknande områden monteras värmekabeln i cement. I områden som används för bilar rekommenderar vi att värmekabeln monteras i en betongplatta som ska skydda värmekabeln från skador. ThermTrace RampTrace Super Mantel Jord (av flätad förtent koppar) Isolering Självreglernade värme element 1.25 mm² ledare THERMTRACE LITE SELF-REGULATING HEATING Beskrivning Självreglerande värmekabel Effekt 65 C Effekt förlagd i betong 90 C Spänning 230V Max exponerings temperatur (ej i drift) 120 C Max exponerings temperatur (i drift) 120 C Min böjradie 25mm Lägsta installationstemperatur -30 C Mått 10.4x4.5mm Värmekabel konstant effekt Effekt Spänning Max exponerings temperatur (ej i drift) Max exponerings temperatur (i drift) Min böjradie Lägsta installationstemperatur Mått 30 W/m 230/400V 90 C 90 C 80mm -5 C 6,2-8,9mm Värme för (k)all mark

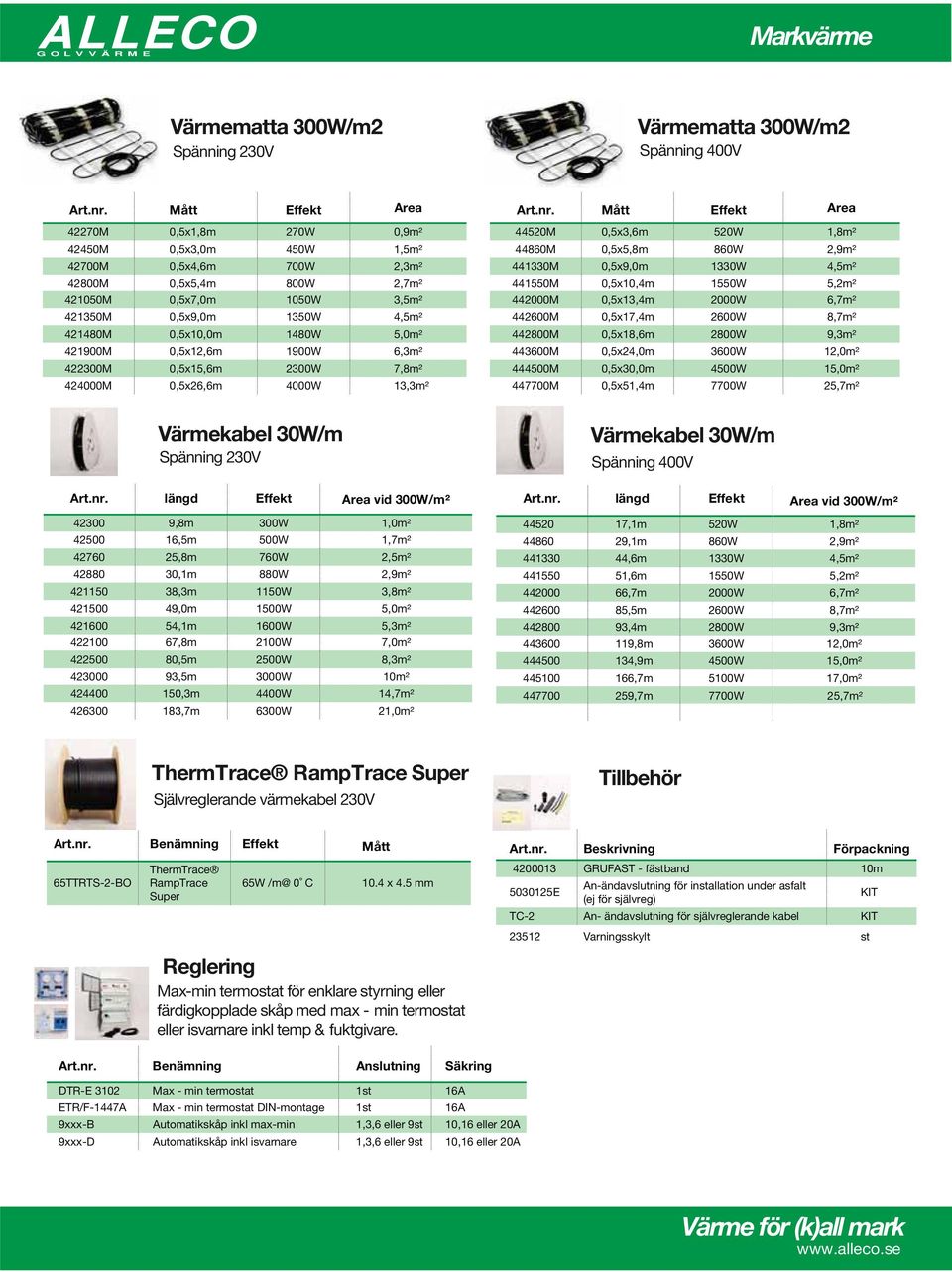

13 Markvärme Värmematta 300W/m2 Spänning 230V Värmematta 300W/m2 Spänning 400V Art.nr. Mått Effekt Area 42270M 0,5x1,8m 270W 0,9m² 42450M 0,5x3,0m 450W 1,5m² 42700M 0,5x4,6m 700W 2,3m² 42800M 0,5x5,4m 800W 2,7m² M 0,5x7,0m 1050W 3,5m² M 0,5x9,0m 1350W 4,5m² M 0,5x10,0m 1480W 5,0m² M 0,5x12,6m 1900W 6,3m² M 0,5x15,6m 2300W 7,8m² M 0,5x26,6m 4000W 13,3m² Art.nr. Mått Effekt Area 44520M 0,5x3,6m 520W 1,8m² 44860M 0,5x5,8m 860W 2,9m² M 0,5x9,0m 1330W 4,5m² M 0,5x10,4m 1550W 5,2m² M 0,5x13,4m 2000W 6,7m² M 0,5x17,4m 2600W 8,7m² M 0,5x18,6m 2800W 9,3m² M 0,5x24,0m 3600W 12,0m² M 0,5x30,0m 4500W 15,0m² M 0,5x51,4m 7700W 25,7m² Värmekabel 30W/m Spänning 230V Art.nr. längd Effekt Area vid 300W/m² ,8m 300W 1,0m² ,5m 500W 1,7m² ,8m 760W 2,5m² ,1m 880W 2,9m² ,3m 1150W 3,8m² ,0m 1500W 5,0m² ,1m 1600W 5,3m² ,8m 2100W 7,0m² ,5m 2500W 8,3m² ,5m 3000W 10m² ,3m 4400W 14,7m² ,7m 6300W 21,0m² Värmekabel 30W/m Spänning 400V Art.nr. längd Effekt Area vid 300W/m² ,1m 520W 1,8m² ,1m 860W 2,9m² ,6m 1330W 4,5m² ,6m 1550W 5,2m² ,7m 2000W 6,7m² ,5m 2600W 8,7m² ,4m 2800W 9,3m² ,8m 3600W 12,0m² ,9m 4500W 15,0m² ,7m 5100W 17,0m² ,7m 7700W 25,7m² ThermTrace RampTrace Super Självreglerande värmekabel 230V Art.nr. Benämning Effekt Mått 65TTRTS-2-BO ThermTrace RampTrace Super Reglering 65W 0 C 10.4 x 4.5 mm Max-min termostat för enklare styrning eller färdigkopplade skåp med max - min termostat eller isvarnare inkl temp & fuktgivare. Tillbehör Art.nr. Beskrivning Förpackning GRUFAST - fästband 10m E An-ändavslutning för installation under asfalt (ej för självreg) KIT TC-2 An- ändavslutning för självreglerande kabel KIT Varningsskylt st Art.nr. Benämning Anslutning Säkring DTR-E 3102 Max - min termostat 1st 16A ETR/F-1447A Max - min termostat DIN-montage 1st 16A 9xxx-B Automatikskåp inkl max-min 1,3,6 eller 9st 10,16 eller 20A 9xxx-D Automatikskåp inkl isvarnare 1,3,6 eller 9st 10,16 eller 20A Värme för (k)all mark

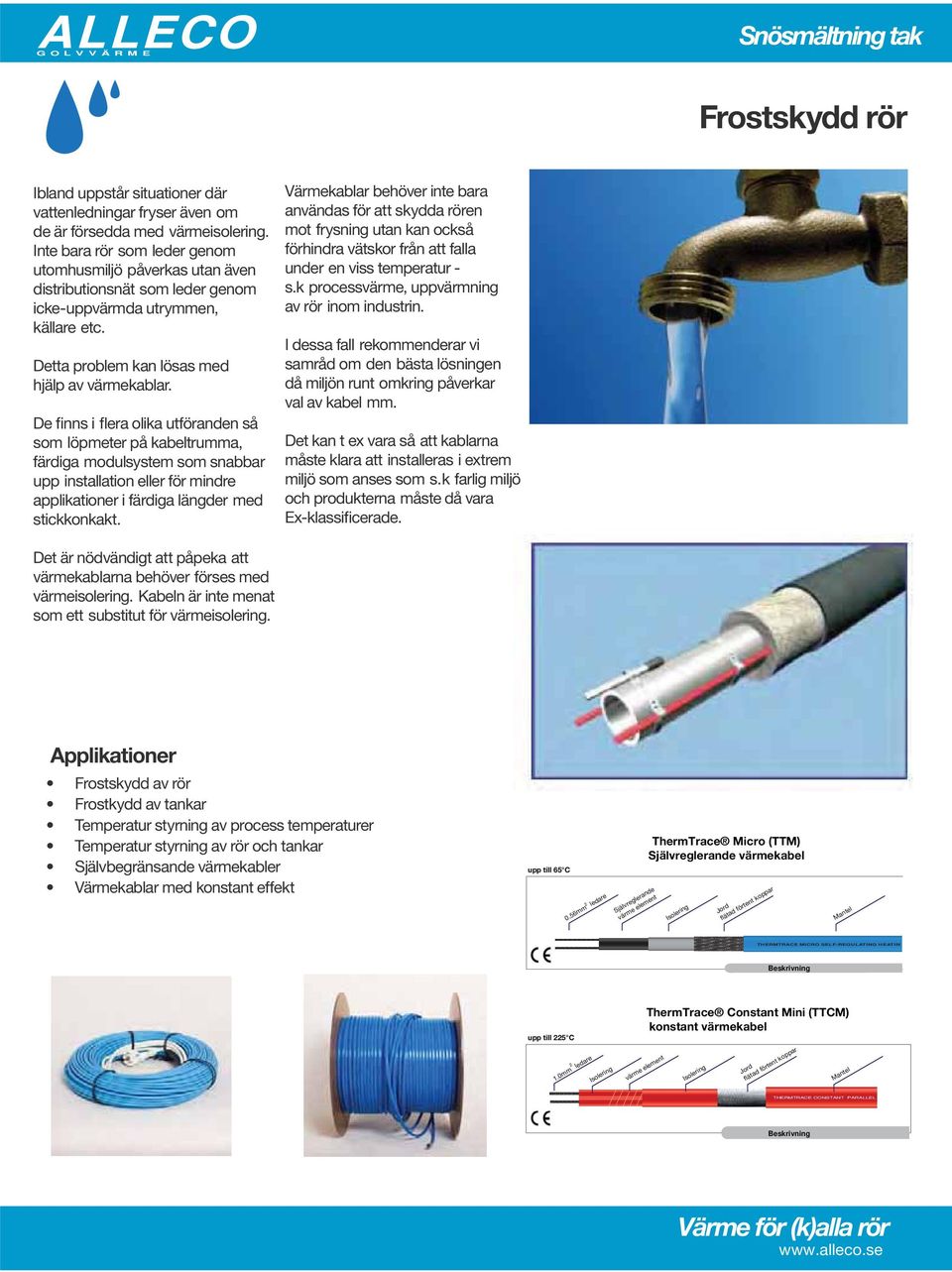

14 Snösmältning Markvärme tak Frostskydd rör Ibland uppstår situationer där vattenledningar fryser även om de är försedda med värmeisolering. Inte bara rör som leder genom utomhusmiljö påverkas utan även distributionsnät som leder genom icke-uppvärmda utrymmen, källare etc. Detta problem kan lösas med hjälp av värmekablar. De finns i flera olika utföranden så som löpmeter på kabeltrumma, färdiga modulsystem som snabbar upp installation eller för mindre applikationer i färdiga längder med stickkonkakt. Värmekablar behöver inte bara användas för att skydda rören mot frysning utan kan också förhindra vätskor från att falla under en viss temperatur - s.k processvärme, uppvärmning av rör inom industrin. I dessa fall rekommenderar vi samråd om den bästa lösningen då miljön runt omkring påverkar val av kabel mm. Det kan t ex vara så att kablarna måste klara att installeras i extrem miljö som anses som s.k farlig miljö och produkterna måste då vara Ex-klassificerade. Det är nödvändigt att påpeka att värmekablarna behöver förses med värmeisolering. Kabeln är inte menat som ett substitut för värmeisolering. Applikationer Frostskydd av rör Frostkydd av tankar Temperatur styrning av process temperaturer Temperatur styrning av rör och tankar Självbegränsande värmekabler Värmekablar med konstant effekt upp till 65 C 0.56mm 2 ledare Självreglerande värme element ThermTrace Micro (TTM) Självreglerande värmekabel Isolering Jord flätad förtent koppar Mantel THERMTRACE MICRO SELF-REGULATING HEATIN Beskrivning upp till 225 C 1.0mm 2 ledare Isolering ThermTrace Constant Mini (TTCM) konstant värmekabel värme element Isolering Jord flätad förtent koppar Mantel THERMTRACE CONSTANT PARALLEL Beskrivning Värme för (k)alla rör

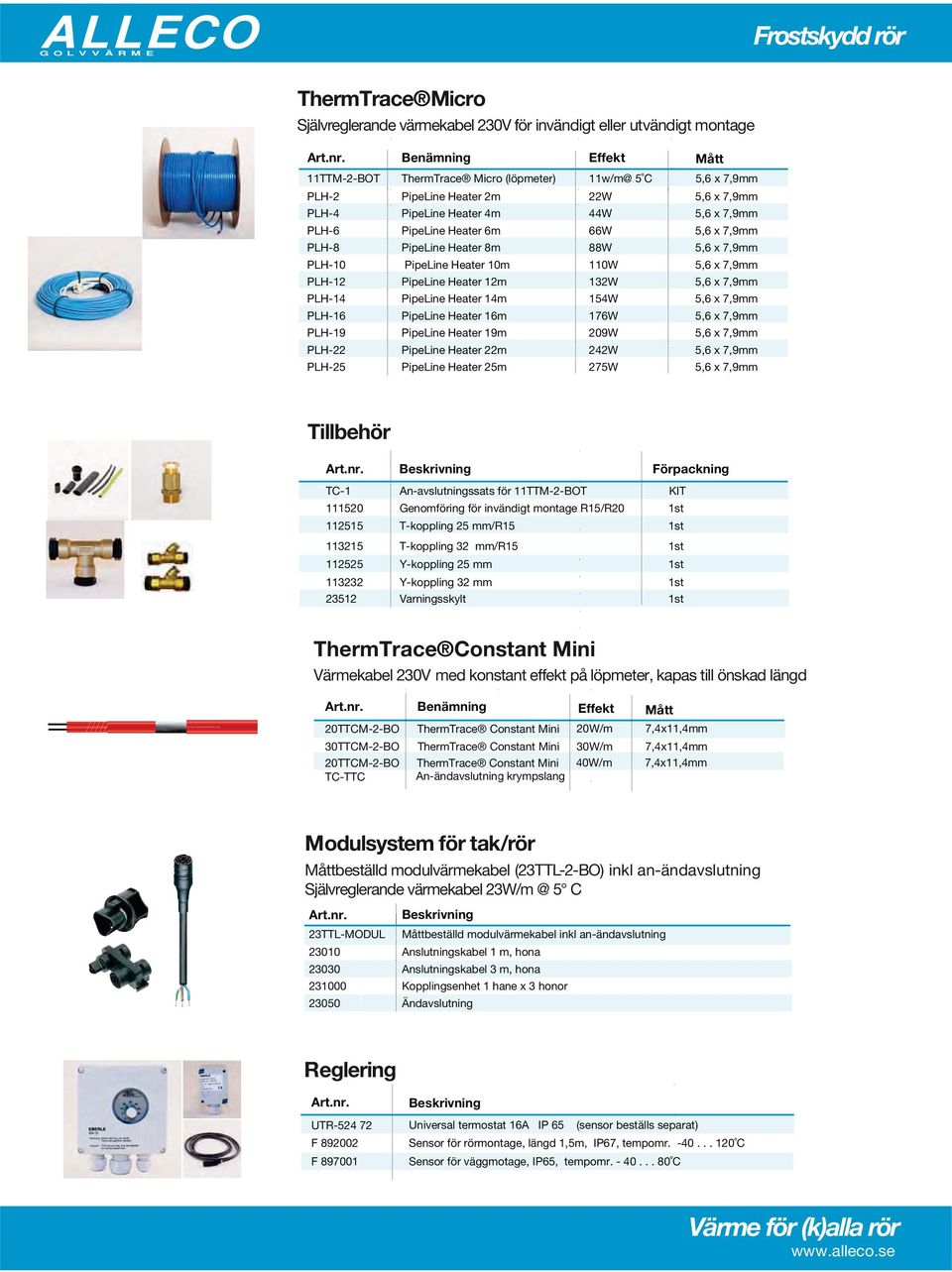

15 HTS THERMTRACE ALLECO Markvärme Frostskydd rör ThermTrace Micro Självreglerande värmekabel 230V för invändigt eller utvändigt montage Art.nr. Benämning Effekt Mått 11TTM-2-BOT ThermTrace Micro (löpmeter) 5 C 5,6 x 7,9mm PLH-2 PipeLine Heater 2m 22W 5,6 x 7,9mm PLH-4 PipeLine Heater 4m 44W 5,6 x 7,9mm PLH-6 PipeLine Heater 6m 66W 5,6 x 7,9mm PLH-8 PipeLine Heater 8m 88W 5,6 x 7,9mm PLH-10 PipeLine Heater 10m 110W 5,6 x 7,9mm PLH-12 PipeLine Heater 12m 132W 5,6 x 7,9mm PLH-14 PipeLine Heater 14m 154W 5,6 x 7,9mm PLH-16 PipeLine Heater 16m 176W 5,6 x 7,9mm PLH-19 PipeLine Heater 19m 209W 5,6 x 7,9mm PLH-22 PipeLine Heater 22m 242W 5,6 x 7,9mm PLH-25 PipeLine Heater 25m 275W 5,6 x 7,9mm Tillbehör Art.nr. Beskrivning Förpackning TC-1 An-avslutningssats för 11TTM-2-BOT KIT Genomföring för invändigt montage R15/R20 1st T-koppling 25 mm/r15 1st T-koppling 32 mm/r15 1st Y-koppling 25 mm 1st Y-koppling 32 mm 1st Varningsskylt 1st HTS THERMTRACE ThermTrace Constant Mini Värmekabel 230V med konstant effekt på löpmeter, kapas till önskad längd Art.nr. Benämning Effekt Mått 20TTCM-2-BO ThermTrace Constant Mini 20W/m 7,4x11,4mm 30TTCM-2-BO ThermTrace Constant Mini 30W/m 7,4x11,4mm 20TTCM-2-BO ThermTrace Constant Mini 40W/m 7,4x11,4mm TC-TTC An-ändavslutning krympslang Modulsystem för tak/rör Måttbeställd modulvärmekabel (23TTL-2-BO) inkl an-ändavslutning Självreglerande värmekabel 5 C Art.nr. Beskrivning 23TTL-MODUL Måttbeställd modulvärmekabel inkl an-ändavslutning Anslutningskabel 1 m, hona Anslutningskabel 3 m, hona Kopplingsenhet 1 hane x 3 honor Ändavslutning Reglering Art.nr. Beskrivning UTR Universal termostat 16A IP 65 (sensor beställs separat) F Sensor för rörmontage, längd 1,5m, IP67, tempomr C F Sensor för väggmotage, IP65, tempomr C Värme för (k)alla rör

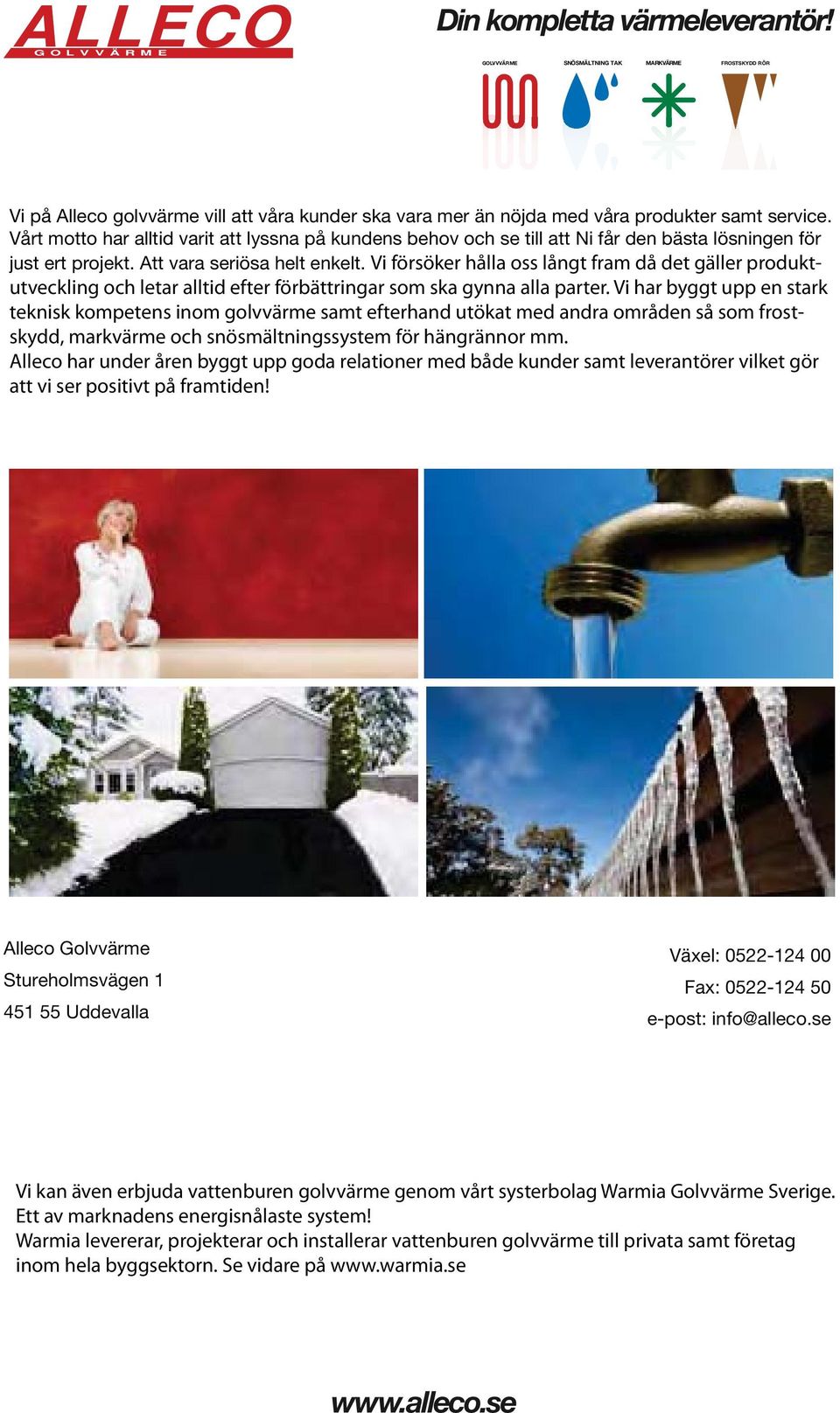

16 Din kompletta värmeleverantör! GOLVVVÄRME SNÖSMÄLTNING TAK MARKVÄRME FROSTSKYDD RÖR Vi på Alleco golvvärme vill att våra kunder ska vara mer än nöjda med våra produkter samt service. Vårt motto har alltid varit att lyssna på kundens behov och se till att Ni får den bästa lösningen för just ert projekt. Att vara seriösa helt enkelt. Vi försöker hålla oss långt fram då det gäller produktutveckling och letar alltid efter förbättringar som ska gynna alla parter. Vi har byggt upp en stark teknisk kompetens inom golvvärme samt efterhand utökat med andra områden så som frostskydd, markvärme och snösmältningssystem för hängrännor mm. Alleco har under åren byggt upp goda relationer med både kunder samt leverantörer vilket gör att vi ser positivt på framtiden! Alleco Golvvärme Stureholmsvägen Uddevalla Växel: Fax: e-post: info@alleco.se Vi kan även erbjuda vattenburen golvvärme genom vårt systerbolag Warmia Golvvärme Sverige. Ett av marknadens energisnålaste system! Warmia levererar, projekterar och installerar vattenburen golvvärme till privata samt företag inom hela byggsektorn. Se vidare på
